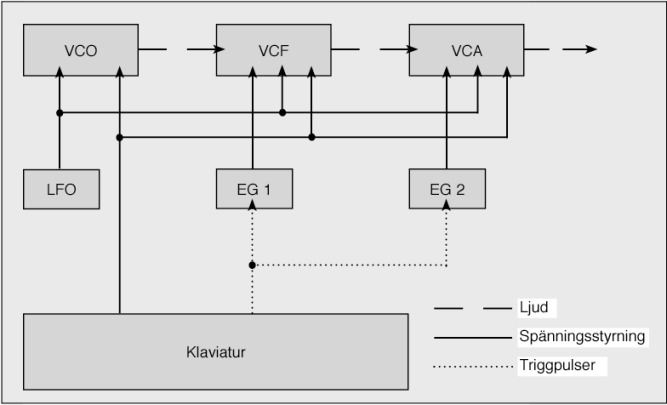

1 Elektronisk ljudalstring & MIDI Subtraktiv syntes Additiv syntes Ljudalstring FM syntes Fysisk modellering / DSP (Sampling/Wavetable) VCO DCO VCF VCA EG LFO Subtraktiv syntes 1

2 VCO Voltage Controlled Oscillator VCF/DCF Attack Decay Sustain Release VCA/DCA 2

3 LFO VCO/DCO -> Vibrato VCF/DCF -> Svep VCA/DCA -> Tremolo Additiv syntes Naturliga ljud använder samma sätt Grundton samt övertoner FM-Syntes 3

4 Sampling Kvantisering Kodning Minne Wavetable teknik Sampling DSP Effekter Simuleringar softsynth Fysisk modellering Begrepp, uttryck monofonisk kan spela en ton i taget duofonisk kan spela två toner samtidigt polyfonisk kan spela flera toner samtidigt multitimbral kan spela flera olika ljud samtidigt pitch-bender ljudböjningspinne/hjul 4

5 MIDI MIDI - Musical Instrument Digital Interface, är en standard för ihopkoppling av synthesisers, trummaskiner, sequencers, digitala effektboxar, datorer, MIDI format Seriell data - midi kan inte hålla takten! bitar per sekund Chunks Midi överför alltså enbart kontrolldata, inga ljud eller toner!!! nvilken tangent som har tryckts ned nhur hårt den trycktes ned nhur länge den trycktes ned. 5

6 MIDI meddelande Bitarna är grupperade i oktetter Med startbit och stopbit (alltid 0) Lead bit 1 = status, 0 = data Start 0 1 a a a b b b b 0 Stopp Lead bit Status bits Value Exempel: Note-on Status Channel 1 Note on message Data Key number 60 Data Velocity value 120 Midi-information Midi-informationen kan delas upp i två huvuddelar: Channel messages - voice messages - Mode messages System messages 6

7 Channel messages Note-on1001bbbb0kkkkkkk 0vvvvvvv Note-off1000bbbb0kkkkkkk 0vvvvvvv Poly 1010bbbb0kkkkkkk 0vvvvvvv Control 1011bbbb0ccccccc 0vvvvvvv Program 1100bbbb0nnnnnnn Pressure 1101bbbb0vvvvvvv PithB 1110bbbb0lllllll 0hhhhhhh System messages Timing clock Start Continue Stop Active sensing System reset System Exclusive Midi Sample Dump Standard Midi Time Code Midi File Format 7

8 Midi filer Header chunk <typ> <längd> <format> <tracks> <kvantisering> Track chunk <typ> <längd> <MTrk event> MTrk event <delta time> <event> Header chunk 4D MThd chunk längd midi format track /quarter note Track chunk 8

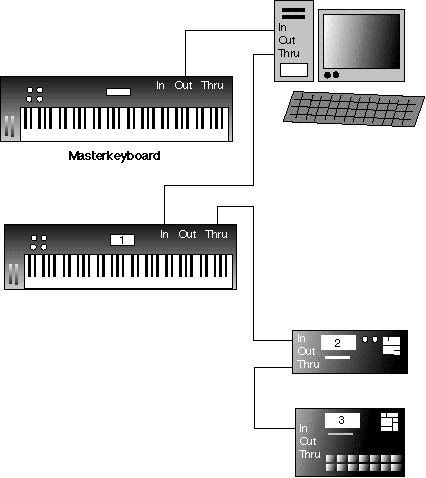

9 Interface Midi-standarden använder tre olika kontakter av fempolig-din typ: In Out samt Thru. Midi Thru skickar ut en kopia av information som kom in via Inkontakten. 5 polig DIN kontakt 5mA ström Hårdvaran Logisk nolla = ström på Max 15m kabel Skärmad tvinnad partråd Midi-uppkoppling 9

10 Sequenser Digital bandspelare Spelar bara in Midi data Jmf självspelande piano Tre olika typer av sequencers: Hårdvaru-sequencer, dedicerad enhet Dator-sequencer (Cubase, Logic, Reason ) Inbyggd sequencer (workstation) Minnesstorlek Antal spår Prestanda Redigeringsmöjligheter Upplösning, ppq Kanaler Synkroniseringsmöjligheter Redigeringsmöjligheter 10

11 Problem Osäker data, fördröjningar För långa kablar, <3m Tidsfördröjningar -> lösning midi-thru boxar MIDI standarder GM - General Midi - GS, Roland -XG, Yamaha MIDI 2 RMF och Beatnik Rich Music Format Wave table fil Beatnik player 11

12 Synthesizers (Roland, Korg, ARP, Yamaha, Emu, Kawai, Alesis, Prophet, Moog, Ensoniq) Kan syntetisera/skapa olika (elektroniska) ljud Innehåller ofta olika digitala effekter (under senare tid) Klaviatur Monofonisk eller polyfonisk Kan vara multitimbral Mängder av knappar och reglage eller menyuppbyggt gränssnitt (datareglar, alpha-dials, numeriska knappsatser, pitch-bender) Ej inbyggda högtalare Workstations, arbetsstationer (Roland, Korg, Yamaha, Alesis, Ensoniq) Synth, sampler, sampleplayer Sequencer Ofta diskdrive Multitimbral Klaviatur Digitala effekter Elorgel (Hammond, Farfisa, Elka) Kan endast variera ljud (vibrato, efterklangstid, tonhöjd osv) samt kombinera olika ljud till nya ljud, ofta drawbars Ofta flera manualer, pedaler Kan ha inbyggda högtalare 12

13 Keyboard (Yamaha, Casio, Roland) Elorgel med fler ljudändringsmöjligheter Autokomp och/eller inbyggd sequencer Ibland digitala effekter Inbyggda högtalare Ibland möjlighet till extern lagring, diskdrive Sampler (Akai, Roland, Ensoniq, Emu, Fairlight) Kan sampla ljud, dvs digital inspelning, samt processa dessa (filter osv) Ofta olika effekter Sampling: Tonhöjdskontroll i realtid (triggat från klaviaturet) Arbetsljudet ligger i RAM-minnen Långtidslagring av ljud på HD, disketter, flashminne eller annat beständigt minne Möjligheter till att loopa ljud, time-stretch, time-compress, pitch-shift Digitala effekter 13

14 Hårddiskinspelning: Allt lagras på HD Flera kanaler, långa samplingstider osv Time-stretch, pitch-shift Digitala effekter Sampleplayer (Roland, Yamaha, Korg, Emu, Kawai) Kan spela upp redan samplade ljud, processas sedan med filter osv Ingen inbyggd samplingsmöjlighet Vanligast förekommande idag Effekter Ljudmoduler (Som syntar) Synth, sampler, sampleplayer utan klaviatur - Trummaskiner (Roland, Yamaha, Alesis) Som ljudmodul, men med trumljud samt percussionljud (conga, vibraphone, träpinnar osv...) Inbyggd sequencer, oftas patternbaserad Håller på att försvinna 14

15 Motherkeyboard (Yamaha, Roland, Korg) Innehåller inga egna ljudkällor, utan kan endast styra andra. Bra klaviatur (vägda, viktade tangenter) Viss minneslagring för midi-program Länkar 15
