1 Fläktar & tillbehör 46 Kåpor & spisfläktar 55 Galler 60 Slangar & tillbehör 64 Frånluftsdon & ventiler 67 Luftspridare & tilluftsdon 72 Spjäll & tillbehör 79 Mätutrustning 85 Takhuvar 87 Övrigt 88

2 Fläktar och tillbehör Kanalfläkt IRE Isolerad kanalfläkt IRE är utrustad med en enkelsugande radialfläkt med framåtböjda skovlar, vilket ger högt tryck och låg ljudnivå. Motor med fläkthjul är mycket enkel att rengöra tack vare swing-out utförande Kanalfläkt 125A Kanalfläkt 125B Kanalfläkt 125C Kanalfläkt 160B Kanalfläkt 160C Kanalfläkt 160D Kanalfläkt 200C Kanalfläkt 200D Kanalfläkt 250C Kanalfläkt 250D Kanalfläkt 315B Montageklammer MK Montageklammer MK används till att förbinda fläkten med kanalen. Den är tillverkad av förzinkad stålplåt och försedd med vibrationsdämpande och tätande gummi Montageklammer Montageklammer Montageklammer Montageklammer Montageklammer Montageklammer 315 VVX-Aggregat HERU-S Värmeåtervinningsaggregaten HERU är konstruerade för till- och frånlufts för villor, kontor och andra lokaler där stora krav ställs på hög temperaturverkningsgrad, låg energi förbrukning, låg ljudnivå och hög driftsäkerhet. Aggregatet är isolerat med 50 mm stenullsskiva med galvaniserad stålplåt både in- och utvändigt och kan placeras i både varmt och kallt utrymme. Artnr Benämning typ VVX-aggregat HERU 50S2A VVX-aggregat HERU 75S2A VVX-aggregat HERU 130S2A VVX-aggregat HERU 180S2A Kanalvärmarkit 900W till 50S & 75S Kanalvärmarkit 1800W till 130S Kanalvärmarkit 2100W till 180S Fillerkit F5 till 50S & 75S Filter F5 till 130S Filter F5 till 180S Filterkit 2st F7 till 50S & 75S Filter F7 till 130S Filter F7 till 180S 46 Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma.

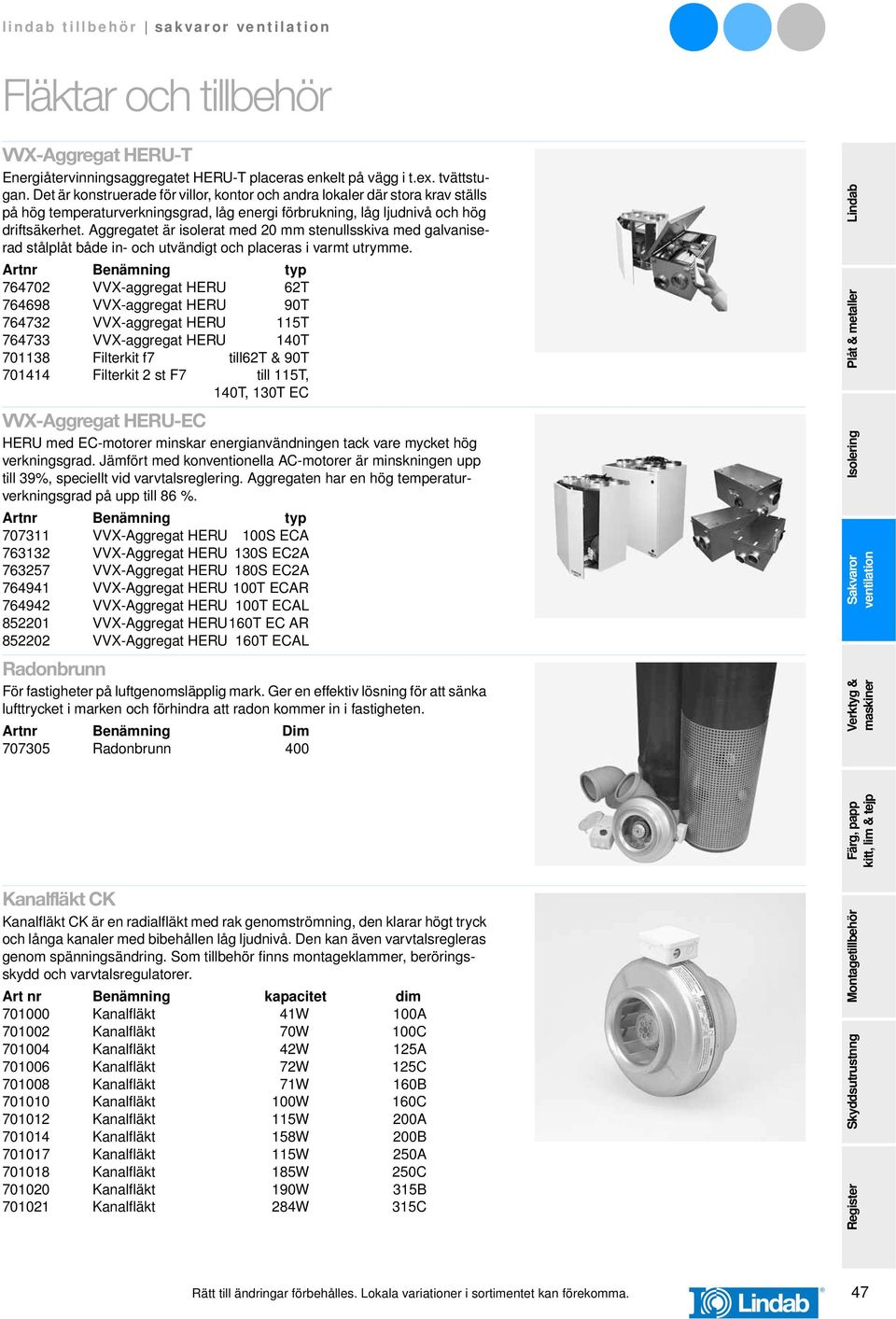

3 Fläktar och tillbehör VVX-Aggregat HERU-T Energiåtervinningsaggregatet HERU-T placeras enkelt på vägg i t.ex. tvättstugan. Det är konstruerade för villor, kontor och andra lokaler där stora krav ställs på hög temperaturverkningsgrad, låg energi förbrukning, låg ljudnivå och hög driftsäkerhet. Aggregatet är isolerat med 20 mm stenullsskiva med galvaniserad stålplåt både in- och utvändigt och placeras i varmt utrymme. Artnr Benämning typ VVX-aggregat HERU 62T VVX-aggregat HERU 90T VVX-aggregat HERU 115T VVX-aggregat HERU 140T Filterkit f7 till62t & 90T Filterkit 2 st F7 till 115T, 140T, 130T EC VVX-Aggregat HERU-EC HERU med EC-motorer minskar energianvändningen tack vare mycket hög verkningsgrad. Jämfört med konventionella AC-motorer är minskningen upp till 39%, speciellt vid varvtalsreglering. Aggregaten har en hög temperaturverkningsgrad på upp till 86 %. Artnr Benämning typ VVX-Aggregat HERU 100S ECA VVX-Aggregat HERU 130S EC2A VVX-Aggregat HERU 180S EC2A VVX-Aggregat HERU 100T ECAR VVX-Aggregat HERU 100T ECAL VVX-Aggregat HERU160T EC AR VVX-Aggregat HERU 160T ECAL Radonbrunn För fastigheter på luftgenomsläpplig mark. Ger en effektiv lösning för att sänka lufttrycket i marken och förhindra att radon kommer in i fastigheten. Artnr Benämning Dim Radonbrunn 400 Kanalfläkt CK Kanalfläkt CK är en radialfläkt med rak genomströmning, den klarar högt tryck och långa kanaler med bibehållen låg ljudnivå. Den kan även varvtalsregleras genom spänningsändring. Som tillbehör finns montageklammer, beröringsskydd och varvtalsregulatorer. kapacitet dim Kanalfläkt 41W 100A Kanalfläkt 70W 100C Kanalfläkt 42W 125A Kanalfläkt 72W 125C Kanalfläkt 71W 160B Kanalfläkt 100W 160C Kanalfläkt 115W 200A Kanalfläkt 158W 200B Kanalfläkt 115W 250A Kanalfläkt 185W 250C Kanalfläkt 190W 315B Kanalfläkt 284W 315C Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma. 47

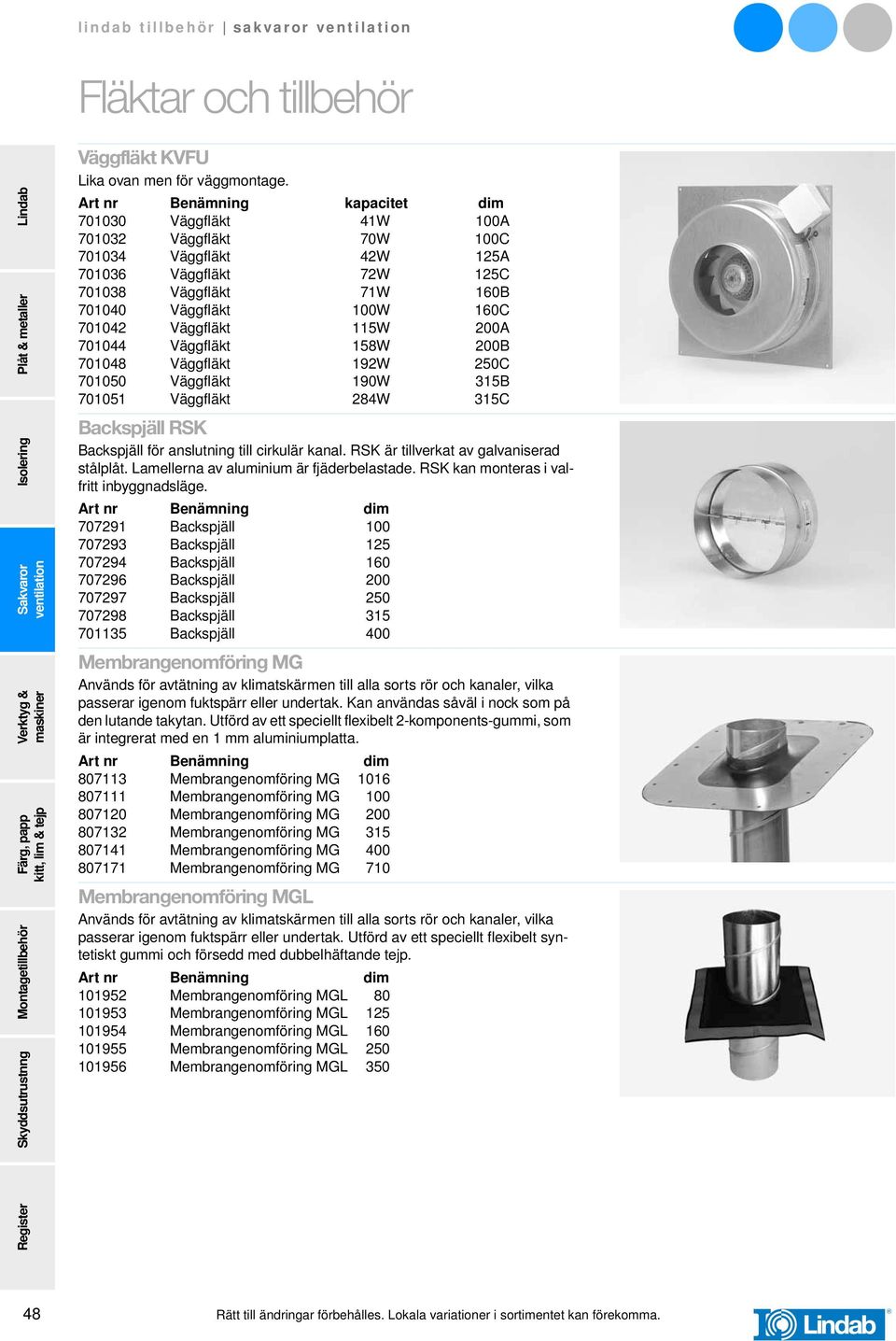

4 Fläktar och tillbehör Väggfläkt KVFU Lika ovan men för väggmontage. kapacitet dim Väggfläkt 41W 100A Väggfläkt 70W 100C Väggfläkt 42W 125A Väggfläkt 72W 125C Väggfläkt 71W 160B Väggfläkt 100W 160C Väggfläkt 115W 200A Väggfläkt 158W 200B Väggfläkt 192W 250C Väggfläkt 190W 315B Väggfläkt 284W 315C Backspjäll RSK Backspjäll för anslutning till cirkulär kanal. RSK är tillverkat av galvaniserad stålplåt. Lamellerna av aluminium är fjäderbelastade. RSK kan monteras i valfritt inbyggnadsläge Backspjäll Backspjäll Backspjäll Backspjäll Backspjäll Backspjäll Backspjäll 400 Membrangenomföring MG Används för avtätning av klimatskärmen till alla sorts rör och kanaler, vilka passerar igenom fuktspärr eller undertak. Kan användas såväl i nock som på den lutande takytan. Utförd av ett speciellt flexibelt 2-komponents-gummi, som är integrerat med en 1 mm aluminiumplatta Membrangenomföring MG Membrangenomföring MG Membrangenomföring MG Membrangenomföring MG Membrangenomföring MG Membrangenomföring MG 710 Membrangenomföring MGL Används för avtätning av klimatskärmen till alla sorts rör och kanaler, vilka passerar igenom fuktspärr eller undertak. Utförd av ett speciellt flexibelt syntetiskt gummi och försedd med dubbelhäftande tejp Membrangenomföring MGL Membrangenomföring MGL Membrangenomföring MGL Membrangenomföring MGL Membrangenomföring MGL Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma.

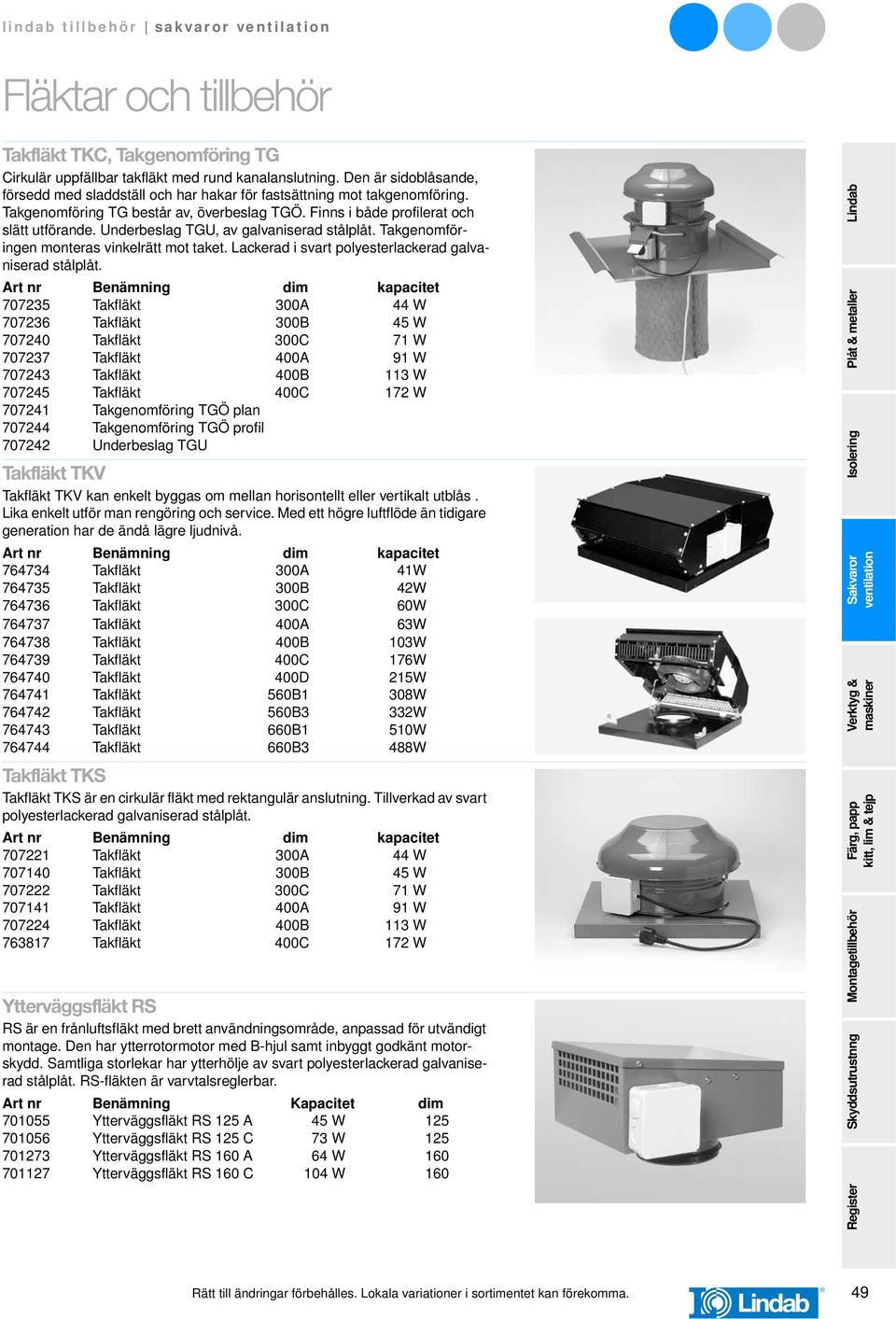

5 Fläktar och tillbehör Takfläkt TKC, Takgenomföring TG Cirkulär uppfällbar takfläkt med rund kanalanslutning. Den är sidoblåsande, försedd med sladdställ och har hakar för fastsättning mot takgenomföring. Takgenomföring TG består av, överbeslag TGÖ. Finns i både profilerat och slätt utförande. Underbeslag TGU, av galvaniserad stålplåt. Takgenomföringen monteras vinkelrätt mot taket. Lackerad i svart polyesterlackerad galvaniserad stålplåt. kapacitet Takfläkt 300A 44 W Takfläkt 300B 45 W Takfläkt 300C 71 W Takfläkt 400A 91 W Takfläkt 400B 113 W Takfläkt 400C 172 W Takgenomföring TGÖ plan Takgenomföring TGÖ profil Underbeslag TGU Takfläkt TKV Takfläkt TKV kan enkelt byggas om mellan horisontellt eller vertikalt utblås. Lika enkelt utför man rengöring och service. Med ett högre luftflöde än tidigare generation har de ändå lägre ljudnivå. kapacitet Takfläkt 300A 41W Takfläkt 300B 42W Takfläkt 300C 60W Takfläkt 400A 63W Takfläkt 400B 103W Takfläkt 400C 176W Takfläkt 400D 215W Takfläkt 560B1 308W Takfläkt 560B3 332W Takfläkt 660B1 510W Takfläkt 660B3 488W Takfläkt TKS Takfläkt TKS är en cirkulär fläkt med rektangulär anslutning. Tillverkad av svart polyesterlackerad galvaniserad stålplåt. kapacitet Takfläkt 300A 44 W Takfläkt 300B 45 W Takfläkt 300C 71 W Takfläkt 400A 91 W Takfläkt 400B 113 W Takfläkt 400C 172 W Ytterväggsfläkt RS RS är en frånluftsfläkt med brett användningsområde, anpassad för utvändigt montage. Den har ytterrotormotor med B-hjul samt inbyggt godkänt motorskydd. Samtliga storlekar har ytterhölje av svart polyesterlackerad galvaniserad stålplåt. RS-fläkten är varvtalsreglerbar. Kapacitet dim Ytterväggsfläkt RS 125 A 45 W Ytterväggsfläkt RS 125 C 73 W Ytterväggsfläkt RS 160 A 64 W Ytterväggsfläkt RS 160 C 104 W 160 Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma. 49

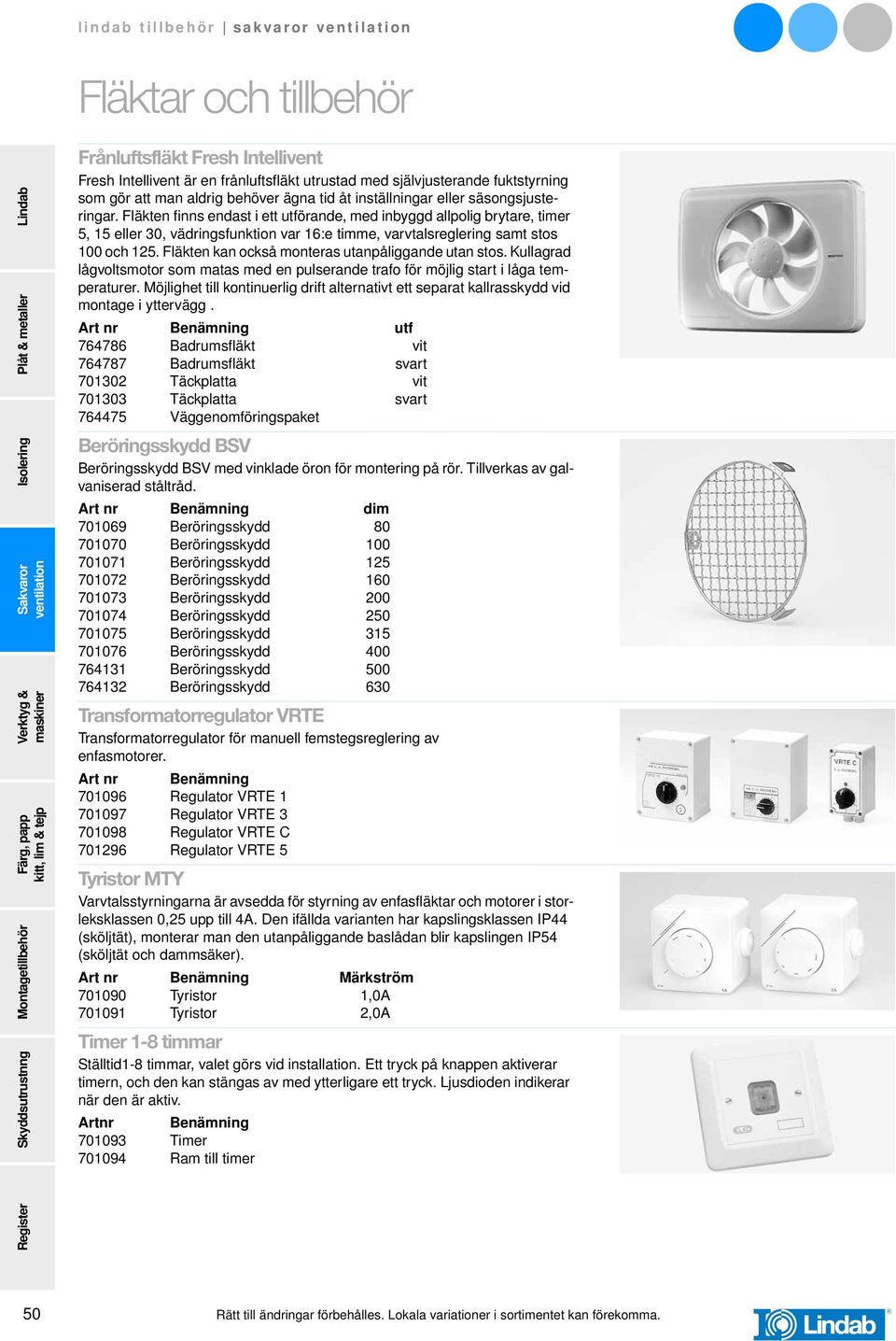

6 Fläktar och tillbehör Frånluftsfläkt Fresh Intellivent Fresh Intellivent är en frånluftsfläkt utrustad med självjusterande fuktstyrning som gör att man aldrig behöver ägna tid åt inställningar eller säsongsjusteringar. Fläkten finns endast i ett utförande, med inbyggd allpolig brytare, timer 5, 15 eller 30, vädringsfunktion var 16:e timme, varvtalsreglering samt stos 100 och 125. Fläkten kan också monteras utanpåliggande utan stos. Kullagrad lågvoltsmotor som matas med en pulserande trafo för möjlig start i låga temperaturer. Möjlighet till kontinuerlig drift alternativt ett separat kallrasskydd vid montage i yttervägg. utf Badrumsfläkt vit Badrumsfläkt svart Täckplatta vit Täckplatta svart Väggenomföringspaket Beröringsskydd BSV Beröringsskydd BSV med vinklade öron för montering på rör. Tillverkas av galvaniserad ståltråd Beröringsskydd Beröringsskydd Beröringsskydd Beröringsskydd Beröringsskydd Beröringsskydd Beröringsskydd Beröringsskydd Beröringsskydd Beröringsskydd 630 Transformatorregulator VRTE Transformatorregulator för manuell femstegsreglering av enfasmotorer Regulator VRTE Regulator VRTE Regulator VRTE C Regulator VRTE 5 Tyristor MTY Varvtalsstyrningarna är avsedda för styrning av enfasfläktar och motorer i storleksklassen 0,25 upp till 4A. Den ifällda varianten har kapslingsklassen IP44 (sköljtät), monterar man den utanpåliggande baslådan blir kapslingen IP54 (sköljtät och dammsäker). Märkström Tyristor 1,0A Tyristor 2,0A Timer 1-8 timmar Ställtid1-8 timmar, valet görs vid installation. Ett tryck på knappen aktiverar timern, och den kan stängas av med ytterligare ett tryck. Ljusdioden indikerar när den är aktiv. Artnr Benämning Timer Ram till timer 50 Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma.

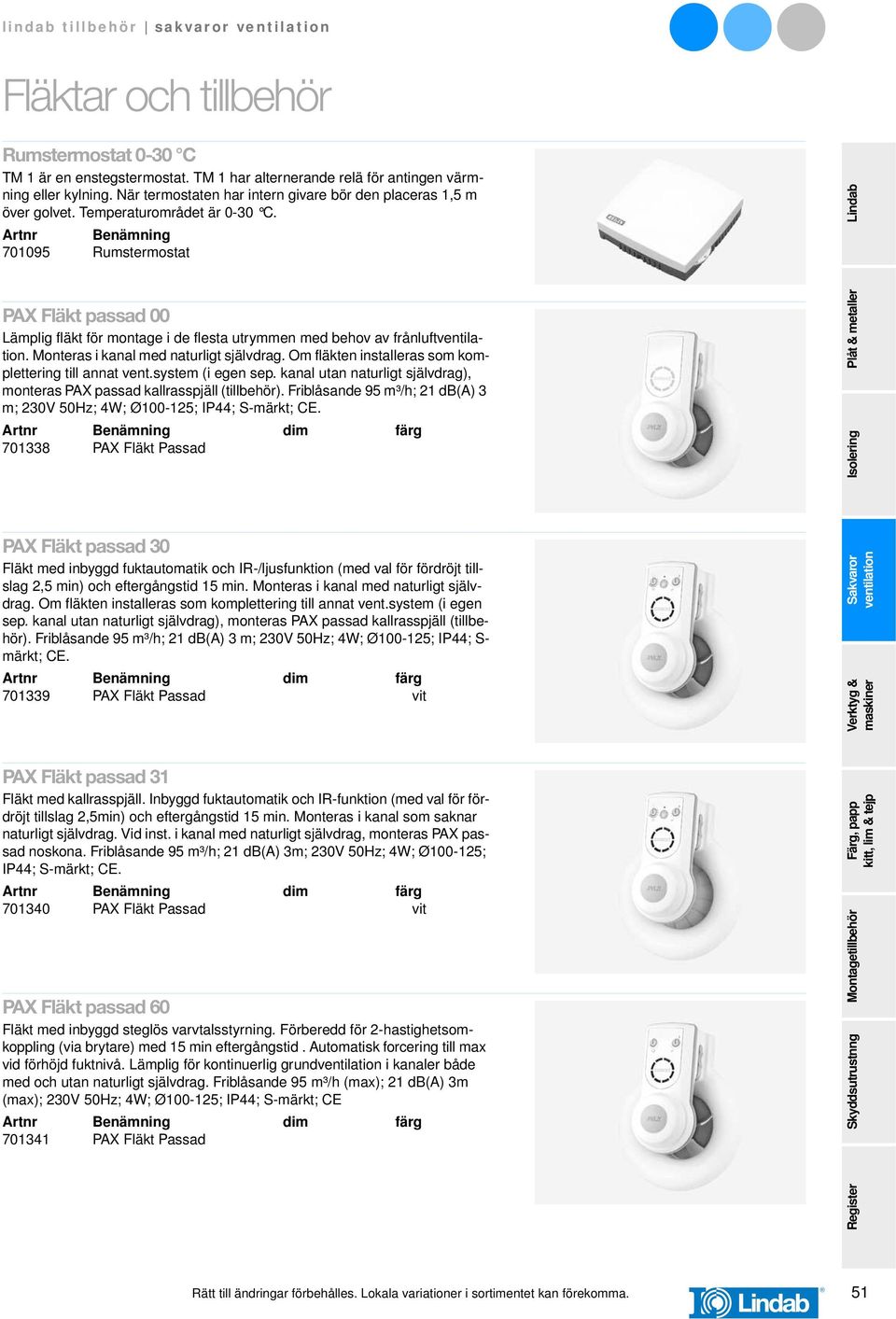

7 Fläktar och tillbehör Rumstermostat 0-30 C TM 1 är en enstegstermostat. TM 1 har alternerande relä för antingen värmning eller kylning. När termostaten har intern givare bör den placeras 1,5 m över golvet. Temperaturområdet är 0-30 C. Artnr Benämning Rumstermostat PAX Fläkt passad 00 Lämplig fläkt för montage i de flesta utrymmen med behov av frånluft. Monteras i kanal med naturligt självdrag. Om fläkten installeras som komplettering till annat vent.system (i egen sep. kanal utan naturligt självdrag), monteras PAX passad kallrasspjäll (tillbehör). Friblåsande 95 m³/h; 21 db(a) 3 m; 230V 50Hz; 4W; Ø ; IP44; S-märkt; CE. Artnr Benämning dim färg PAX Fläkt Passad PAX Fläkt passad 30 Fläkt med inbyggd fuktautomatik och IR-/ljusfunktion (med val för fördröjt tillslag 2,5 min) och eftergångstid 15 min. Monteras i kanal med naturligt självdrag. Om fläkten installeras som komplettering till annat vent.system (i egen sep. kanal utan naturligt självdrag), monteras PAX passad kallrasspjäll (tillbehör). Friblåsande 95 m³/h; 21 db(a) 3 m; 230V 50Hz; 4W; Ø ; IP44; S- märkt; CE. Artnr Benämning dim färg PAX Fläkt Passad vit PAX Fläkt passad 31 Fläkt med kallrasspjäll. Inbyggd fuktautomatik och IR-funktion (med val för fördröjt tillslag 2,5min) och eftergångstid 15 min. Monteras i kanal som saknar naturligt självdrag. Vid inst. i kanal med naturligt självdrag, monteras PAX passad noskona. Friblåsande 95 m³/h; 21 db(a) 3m; 230V 50Hz; 4W; Ø ; IP44; S-märkt; CE. Artnr Benämning dim färg PAX Fläkt Passad vit PAX Fläkt passad 60 Fläkt med inbyggd steglös varvtalsstyrning. Förberedd för 2-hastighetsomkoppling (via brytare) med 15 min eftergångstid. Automatisk forcering till max vid förhöjd fuktnivå. Lämplig för kontinuerlig grund i kanaler både med och utan naturligt självdrag. Friblåsande 95 m³/h (max); 21 db(a) 3m (max); 230V 50Hz; 4W; Ø ; IP44; S-märkt; CE Artnr Benämning dim färg PAX Fläkt Passad Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma. 51

8 Fläktar och tillbehör PAX Fläkt passad multi Helautomatisk fläkt med grundsflöde, IR-sensor (med 15 min eftergång) och reglagefri fuktfunktion. 3 fasta hastighetslägen. Vädringsprogram (repeterande 4 30min p dygn efter 24 h inaktivitet). Inbyggd allpolig strömbrytare. Passar utmärkt till de allra flesta montagealternativ. Valfri mont.vinkel. Kan med fördel kopplas för kontinuerlig grund i kanaler både med och utan naturligt självdrag. Om fläkten installeras som komplettering till annat vent.system (i egen sep. kanal utan naturligt självdrag), monteras PAX passad kallrasspjäll (tillbehör). Friblåsande 95 m³/h (max); 21 db(a) 3m (max); 230V 50Hz; 4W; Ø ; IP44; S-märkt; CE. Artnr Benämning dim färg PAX Fläkt Passad PAX Kallrasspjäll passad Kallrasspjäll för montage på PAX Fläkt passad 00 och 30. Om fläkten installeras som komplettering till annat vent.system (i egen sep. kanal utan naturligt självdrag), monteras PAX passad kallrasspjäll. Artnr Benämning dim färg PAX Kallrasspjäll Passad PAX Täckplatta passad Används som monteringsram/stödram när fläkten inte täcker kanalöppningen och/eller vid problem med skruvförankring i direkt närhet av kanalmynning. Höjd 217 mm bredd 175 mm djup 8 mm. Främst anpassad till fläktar i PAX passad-serien. Artnr Benämning dim färg PAX Täckplatta Passad PAX Allpolig brytare Anpassad för inbyggnad PAX passad-seriens fläktar. Artnr Benämning PAX Allpolig brytare 52 Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma.

9 Fläktar och tillbehör Pax Fläkt termic 730 Våtrumsfläkt med inbyggd elektronisk fukt- och tidsstyrning, för kanaler med naturligt självdrag. Passar utmärkt för montage i våtutrymmen, t ex dusch, badrum och tvättstuga. Både rund och fyrkantig frontkåpa ingår vid leverans. Friblåsande 63 m³/h; 30 db(a) 3m; 230V 50Hz; 4W; Ø100; IP44; S-märkt; CE. Artnr Benämning dim färg Pax Fläkt termic 730 grå/silver Pax Fläkt termic 731 Våtrumsfläkt med inbyggd elektronisk fukt- och tidsstyrning, för kanaler som saknar naturligt självdrag. Passar utmärkt för montage i våtutrymmen, t ex dusch, badrum och tvättstuga. Både rund och fyrkantig frontkåpa ingår vid leverans. Friblåsande 63 m³/h; 30 db(a) 3m; 230V 50Hz; 4W; Ø100; IP44; S- märkt; CE. Artnr Benämning dim färg Pax Fläkt termic 731 grå/silver Pax Fläkt termic 760 med grund Våtrumsfläkt med inbyggd elektronisk fukt- och varvtalsstyrning, för kanaler både med och utan naturligt självdrag. Passar utmärkt för montage i våtutrymmen, t ex dusch, badrum och tvättstuga. Skapar ständig grund via ställbart varvtal och ökar automatiskt till max vid höjning av rummets fuktnivå (t.ex. vid duschning). Både rund och fyrkantig frontkåpa ingår vid leverans. Friblåsande 63 m³/h (maxvarv) ; 30 db(a) 3m (max) ; 230V 50Hz; 4W; Ø100; IP44; S-märkt; CE. Artnr Benämning dim färg Pax Fläkt termic 760 grå/silver Pax Täckplatta termic Används som monteringsram/stödram när fläkten inte täcker kanalöppningen och/eller vid problem med skruvförankring i direkt närhet av kanalmynning. Asymmetrisk kanalöppning och tre färgalternativ för perfekt anpassning till PAX termic fläktar. Höjd 175 mm bredd 175 mm djup 5 mm. Artnr Benämning dim färg Pax Täckplatta termic grå Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma. 53

10 Fläktar och tillbehör PAX Våtrumsfläkt 900 Radialfläkt med kullagrad motor, med två hastigheter. Hög tryckförmåga och stor kapacitet gör fläkten speciellt lämpad för flervåningshus Pax fläkt 900 PAX väggrör 8157 Väggrör i vit ABS-plast. Byggbara. Levereras parvis för montering genom vägg. Väggtjocklek för två rör 300 mm. Artnr Benämning dim längd Pax Väggrör mm/förp PAX ytterväggsgaller Ytterväggsgaller i ABS-plast. Design för minsta möjliga kapacitetsförlust. Används tillsammans med Pax Väggrör eller spirorör Ø100 mm. Spikas eller skruvas fast. färg Ytterväggsgaller vit Ytterväggsgaller svart Ytterväggsgaller röd 54 Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma.

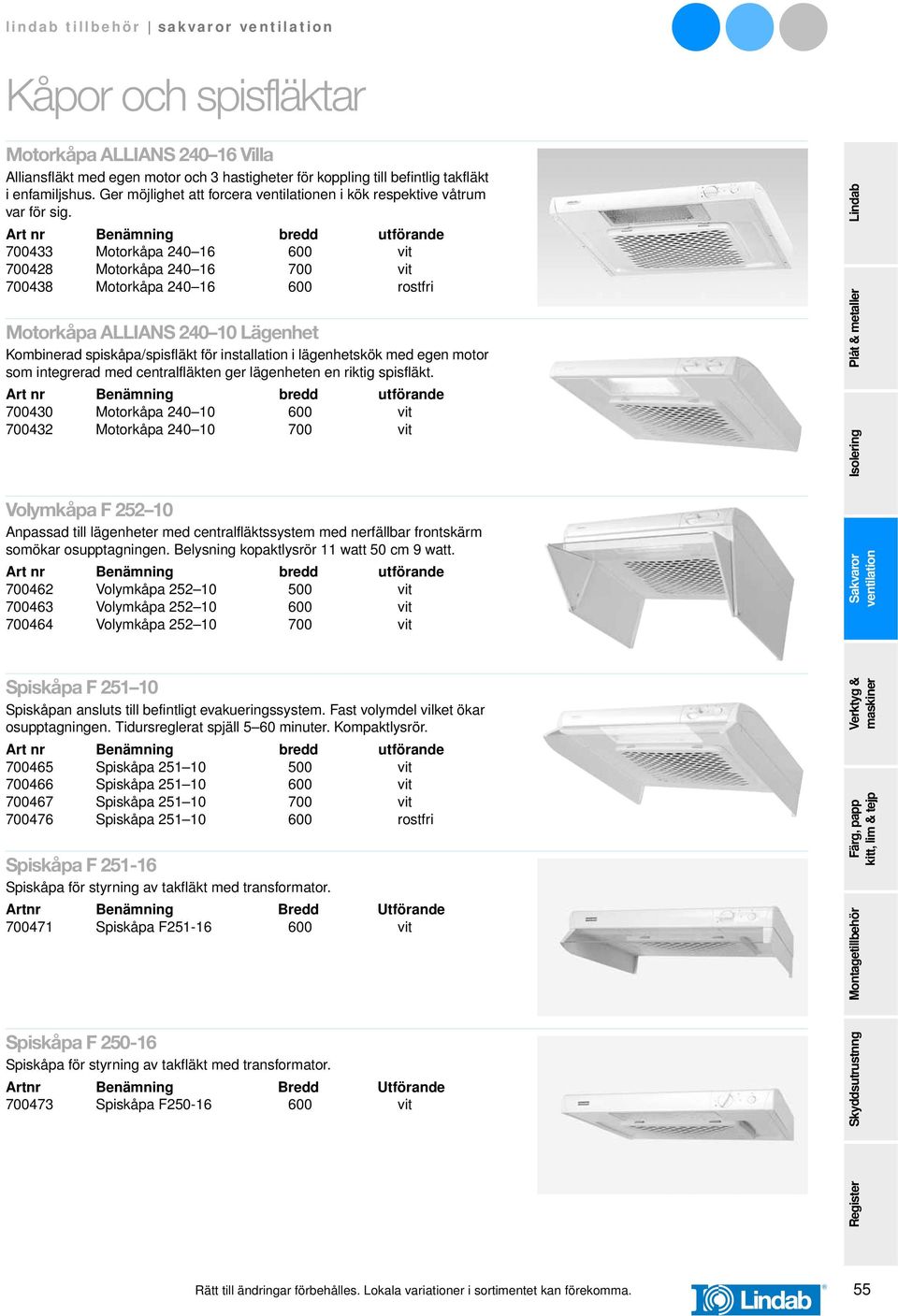

11 Kåpor och spisfläktar Motorkåpa ALLIANS Villa Alliansfläkt med egen motor och 3 hastigheter för koppling till befintlig takfläkt i enfamiljshus. Ger möjlighet att forcera en i kök respektive våtrum var för sig. bredd utförande Motorkåpa vit Motorkåpa vit Motorkåpa rostfri Motorkåpa ALLIANS Lägenhet Kombinerad spiskåpa/spisfläkt för installation i lägenhetskök med egen motor som integrerad med centralfläkten ger lägenheten en riktig spisfläkt. bredd utförande Motorkåpa vit Motorkåpa vit Volymkåpa F Anpassad till lägenheter med centralfläktssystem med nerfällbar frontskärm somökar osupptagningen. Belysning kopaktlysrör 11 watt 50 cm 9 watt. bredd utförande Volymkåpa vit Volymkåpa vit Volymkåpa vit Spiskåpa F Spiskåpan ansluts till befintligt evakueringssystem. Fast volymdel vilket ökar osupptagningen. Tidursreglerat spjäll 5 60 minuter. Kompaktlysrör. bredd utförande Spiskåpa vit Spiskåpa vit Spiskåpa vit Spiskåpa rostfri Spiskåpa F Spiskåpa för styrning av takfläkt med transformator. Artnr Benämning Bredd Utförande Spiskåpa F vit Spiskåpa F Spiskåpa för styrning av takfläkt med transformator. Artnr Benämning Bredd Utförande Spiskåpa F vit Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma. 55

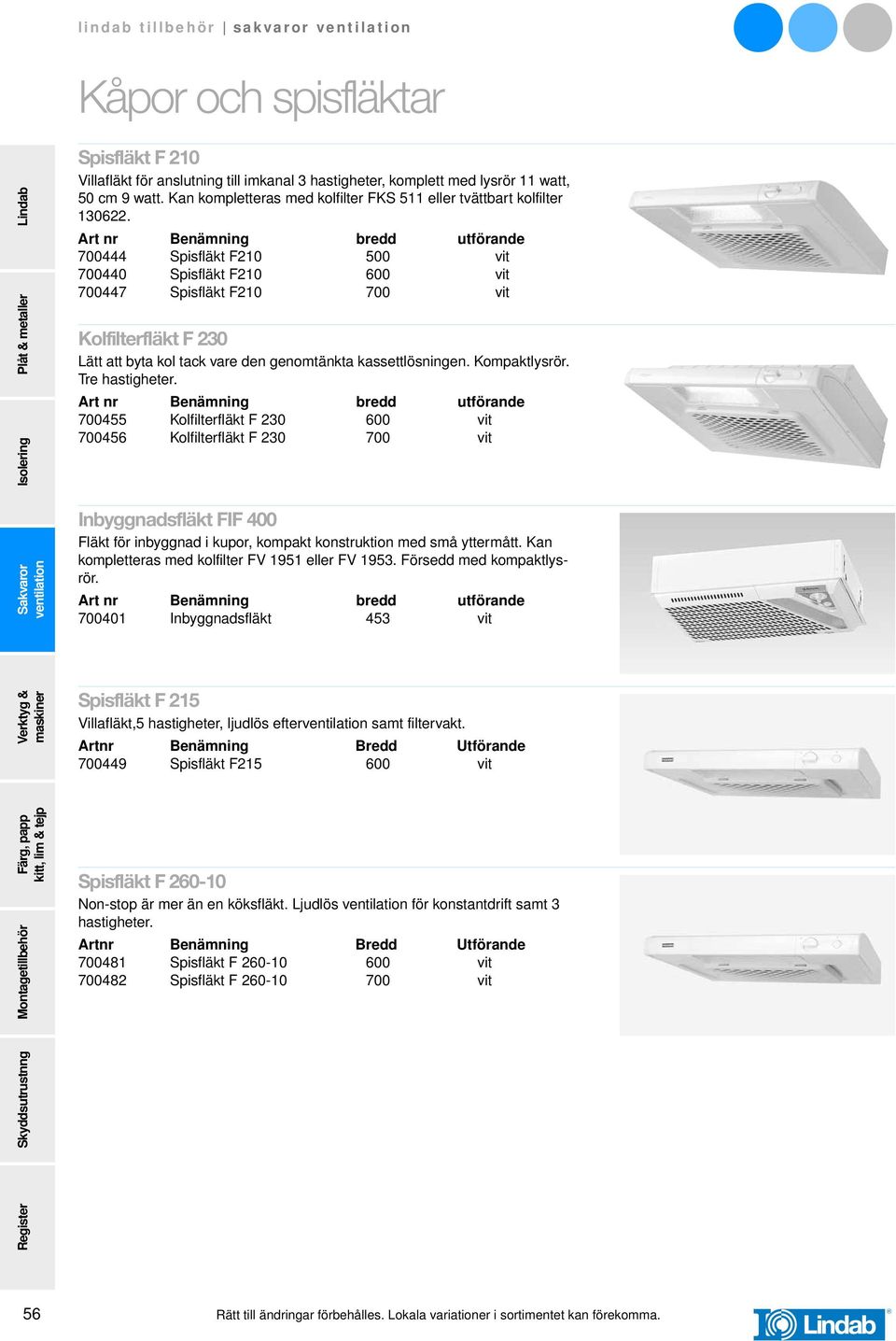

12 Kåpor och spisfläktar Spisfläkt F 210 Villafläkt för anslutning till imkanal 3 hastigheter, komplett med lysrör 11 watt, 50 cm 9 watt. Kan kompletteras med kolfilter FKS 511 eller tvättbart kolfilter bredd utförande Spisfläkt F vit Spisfläkt F vit Spisfläkt F vit Kolfilterfläkt F 230 Lätt att byta kol tack vare den genomtänkta kassettlösningen. Kompaktlysrör. Tre hastigheter. bredd utförande Kolfilterfläkt F vit Kolfilterfläkt F vit Inbyggnadsfläkt FIF 400 Fläkt för inbyggnad i kupor, kompakt konstruktion med små yttermått. Kan kompletteras med kolfilter FV 1951 eller FV Försedd med kompaktlysrör. bredd utförande Inbyggnadsfläkt 453 vit Spisfläkt F 215 Villafläkt,5 hastigheter, ljudlös efter samt filtervakt. Artnr Benämning Bredd Utförande Spisfläkt F vit Spisfläkt F Non-stop är mer än en köksfläkt. Ljudlös för konstantdrift samt 3 hastigheter. Artnr Benämning Bredd Utförande Spisfläkt F vit Spisfläkt F vit 56 Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma.

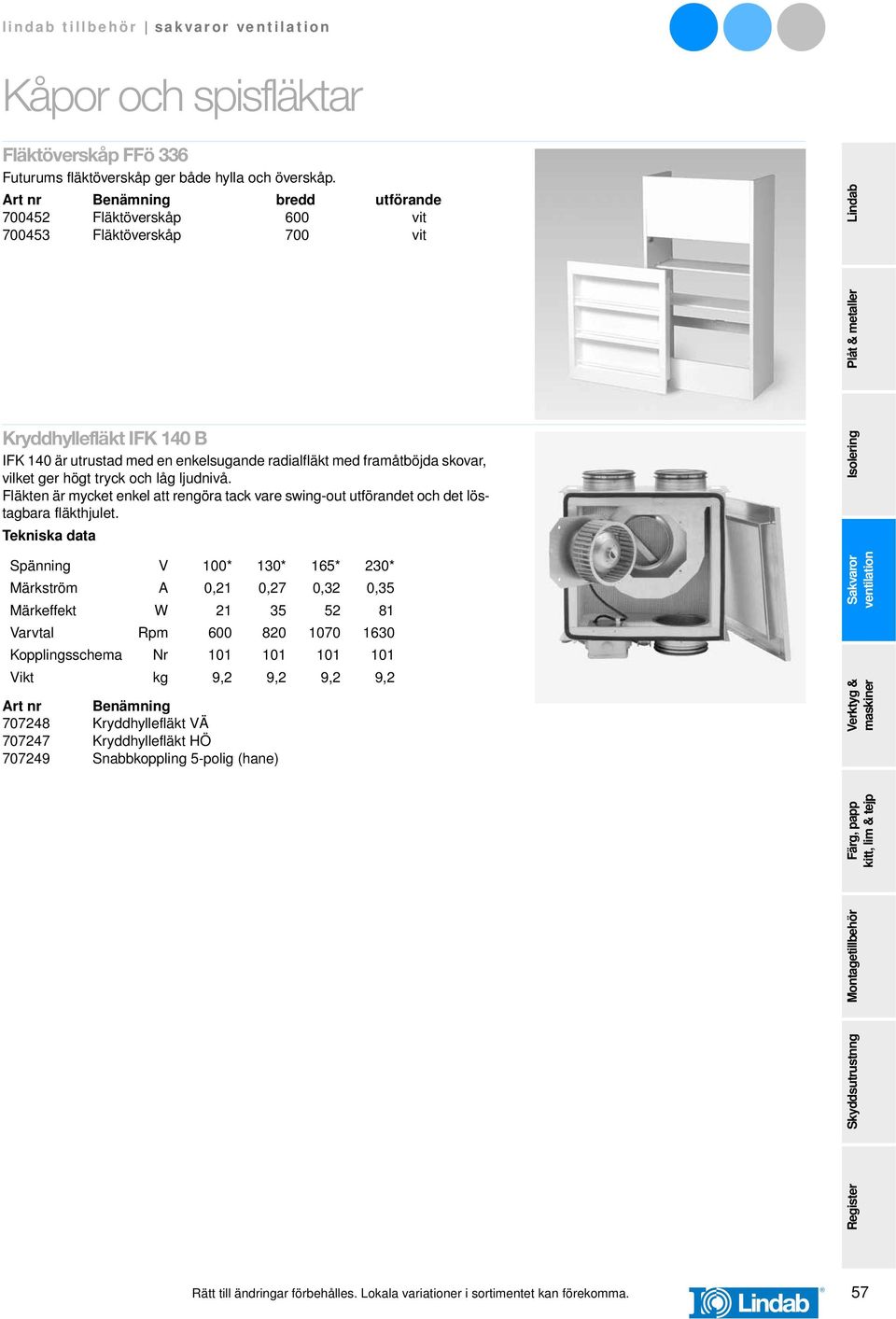

13 Kåpor och spisfläktar Fläktöverskåp FFö 336 Futurums fläktöverskåp ger både hylla och överskåp. bredd utförande Fläktöverskåp 600 vit Fläktöverskåp 700 vit Kryddhyllefläkt IFK 140 B IFK 140 är utrustad med en enkelsugande radialfläkt med framåtböjda skovar, vilket ger högt tryck och låg ljudnivå. Fläkten är mycket enkel att rengöra tack vare swing-out utförandet och det löstagbara fläkthjulet. Tekniska data Spänning V 100* 130* 165* 230* Märkström A 0,21 0,27 0,32 0,35 Märkeffekt W Varvtal Rpm Kopplingsschema Nr Vikt kg 9,2 9,2 9,2 9, Kryddhyllefläkt VÄ Kryddhyllefläkt HÖ Snabbkoppling 5-polig (hane) Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma. 57

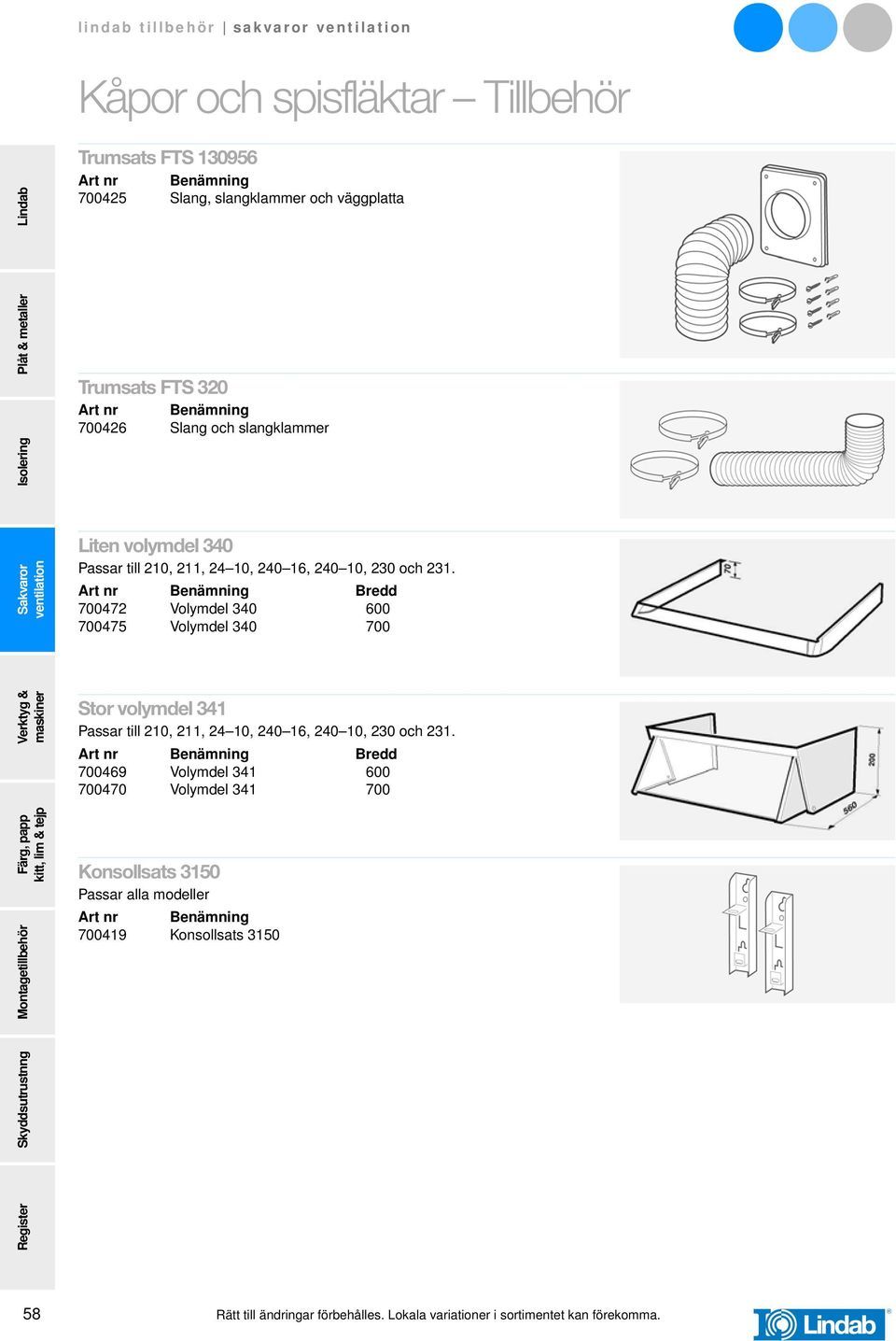

14 Kåpor och spisfläktar Tillbehör Trumsats FTS Slang, slangklammer och väggplatta Trumsats FTS Slang och slangklammer Liten volymdel 340 Passar till 210, 211, 24 10, , , 230 och 231. Bredd Volymdel Volymdel Stor volymdel 341 Passar till 210, 211, 24 10, , , 230 och 231. Bredd Volymdel Volymdel Konsollsats 3150 Passar alla modeller Konsollsats Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma.

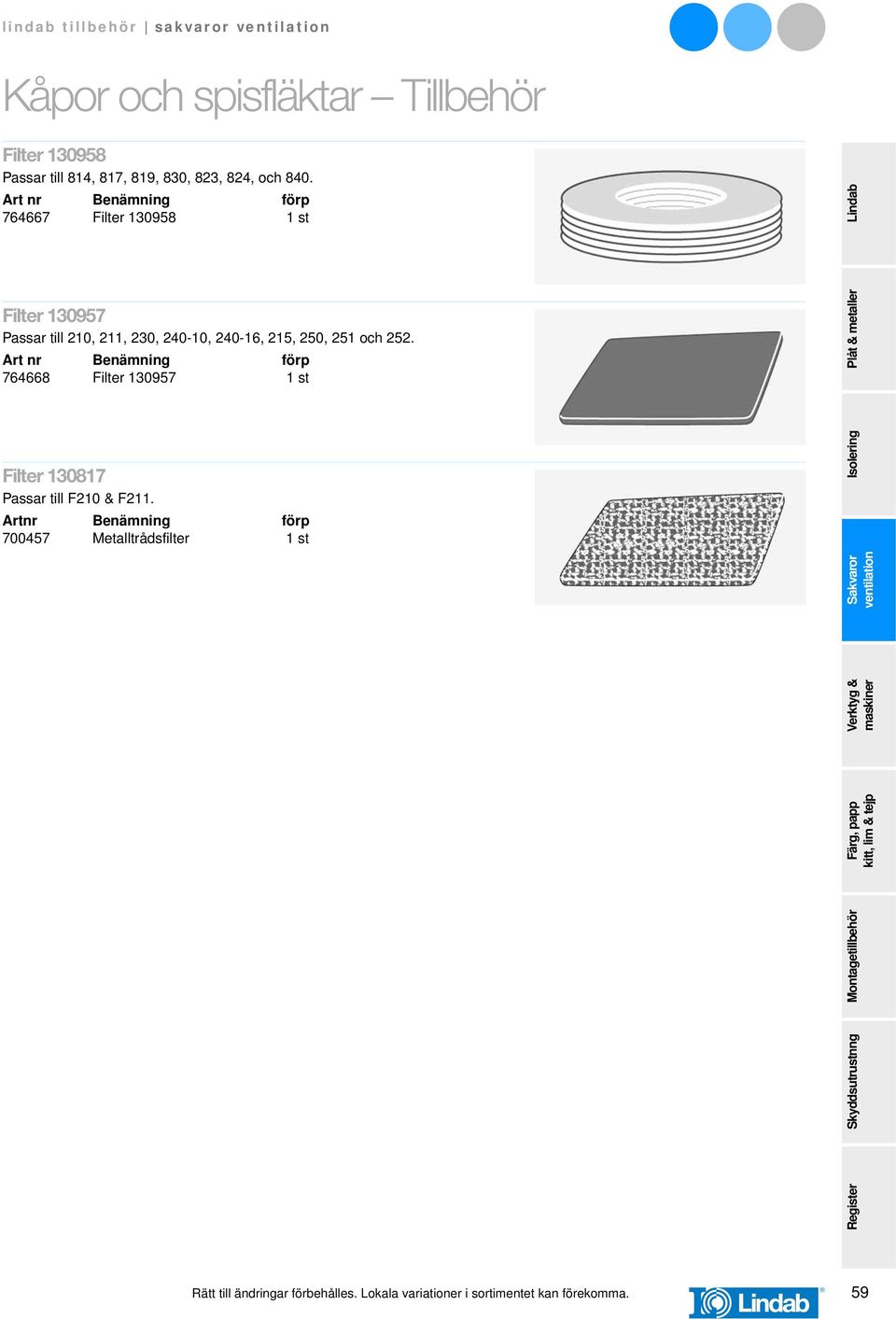

15 Kåpor och spisfläktar Tillbehör Filter Passar till 814, 817, 819, 830, 823, 824, och 840. förp Filter st Filter Passar till 210, 211, 230, , , 215, 250, 251 och 252. förp Filter st Filter Passar till F210 & F211. Artnr Benämning förp Metalltrådsfilter 1 st Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma. 59

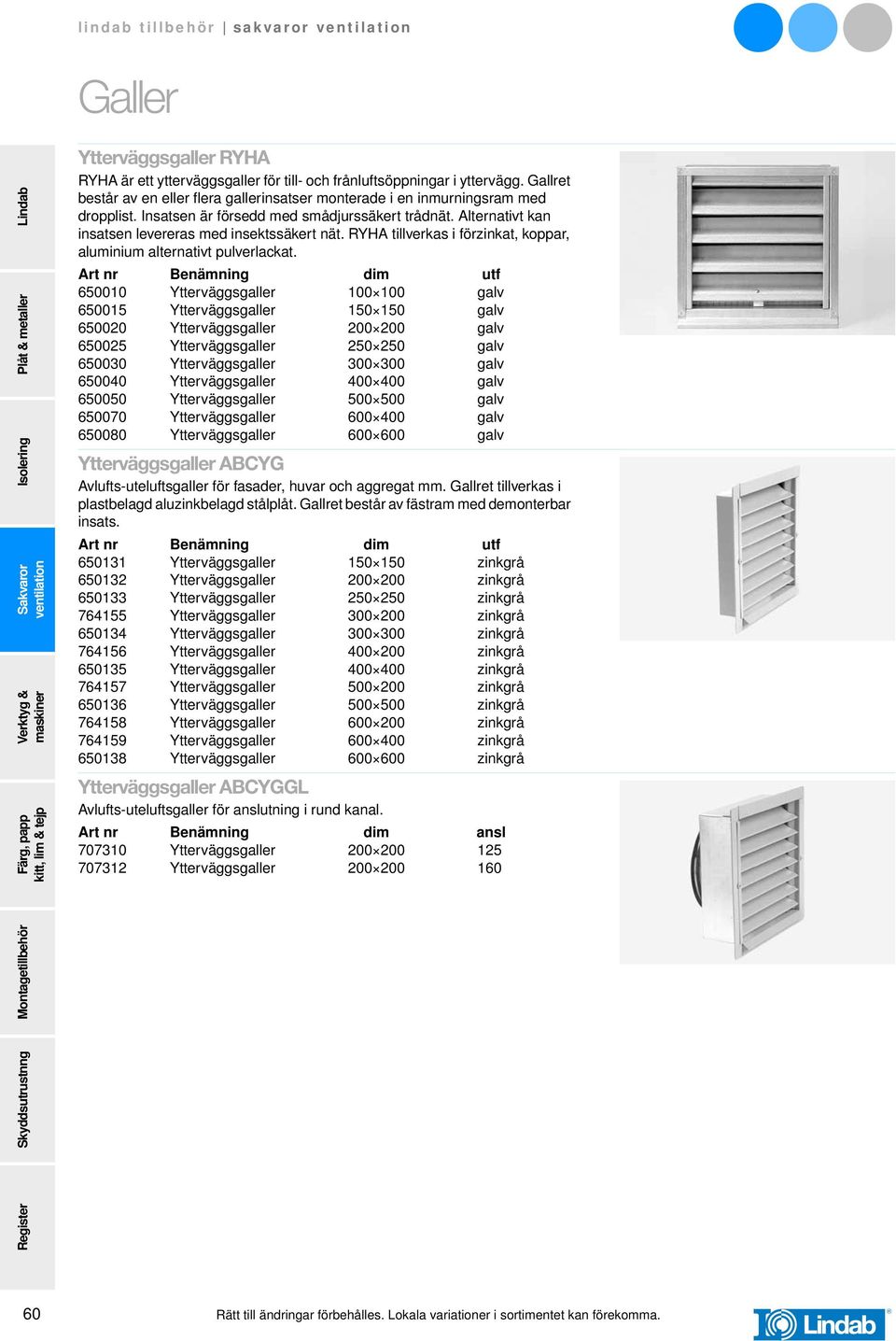

16 Galler Ytterväggsgaller RYHA RYHA är ett ytterväggsgaller för till- och frånluftsöppningar i yttervägg. Gallret består av en eller flera gallerinsatser monterade i en inmurningsram med dropplist. Insatsen är försedd med smådjurssäkert trådnät. Alternativt kan insatsen levereras med insektssäkert nät. RYHA tillverkas i förzinkat, koppar, aluminium alternativt pulverlackat. utf Ytterväggsgaller galv Ytterväggsgaller galv Ytterväggsgaller galv Ytterväggsgaller galv Ytterväggsgaller galv Ytterväggsgaller galv Ytterväggsgaller galv Ytterväggsgaller galv Ytterväggsgaller galv Ytterväggsgaller ABCYG Avlufts-uteluftsgaller för fasader, huvar och aggregat mm. Gallret tillverkas i plastbelagd aluzinkbelagd stålplåt. Gallret består av fästram med demonterbar insats. utf Ytterväggsgaller zinkgrå Ytterväggsgaller zinkgrå Ytterväggsgaller zinkgrå Ytterväggsgaller zinkgrå Ytterväggsgaller zinkgrå Ytterväggsgaller zinkgrå Ytterväggsgaller zinkgrå Ytterväggsgaller zinkgrå Ytterväggsgaller zinkgrå Ytterväggsgaller zinkgrå Ytterväggsgaller zinkgrå Ytterväggsgaller zinkgrå Ytterväggsgaller ABCYGGL Avlufts-uteluftsgaller för anslutning i rund kanal. ansl Ytterväggsgaller Ytterväggsgaller Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma.

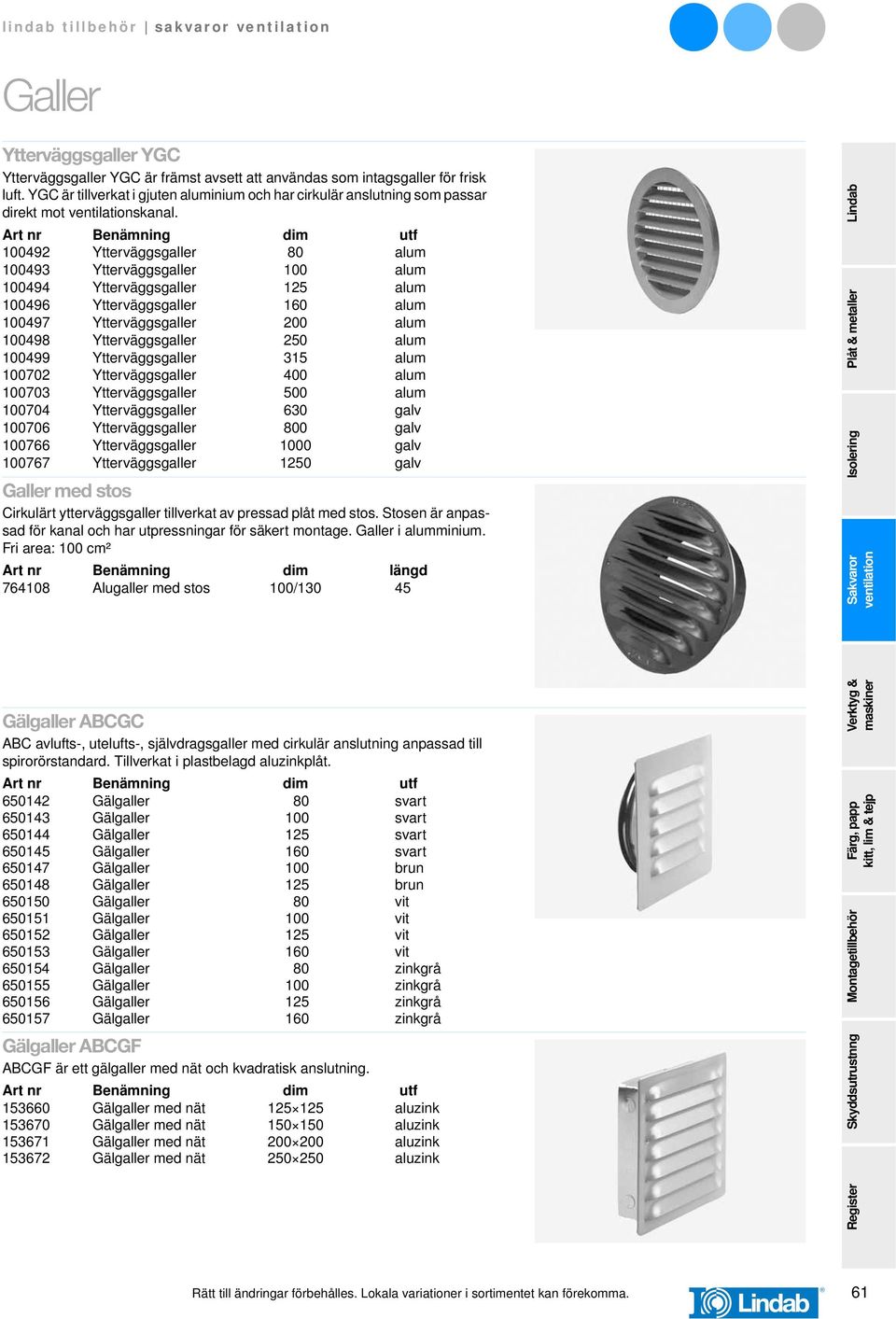

17 Galler Ytterväggsgaller YGC Ytterväggsgaller YGC är främst avsett att användas som intagsgaller för frisk luft. YGC är tillverkat i gjuten aluminium och har cirkulär anslutning som passar direkt mot skanal. utf Ytterväggsgaller 80 alum Ytterväggsgaller 100 alum Ytterväggsgaller 125 alum Ytterväggsgaller 160 alum Ytterväggsgaller 200 alum Ytterväggsgaller 250 alum Ytterväggsgaller 315 alum Ytterväggsgaller 400 alum Ytterväggsgaller 500 alum Ytterväggsgaller 630 galv Ytterväggsgaller 800 galv Ytterväggsgaller 1000 galv Ytterväggsgaller 1250 galv Galler med stos Cirkulärt ytterväggsgaller tillverkat av pressad plåt med stos. Stosen är anpassad för kanal och har utpressningar för säkert montage. Galler i alumminium. Fri area: 100 cm² längd Alugaller med stos 100/ Gälgaller ABCGC ABC avlufts-, utelufts-, självdragsgaller med cirkulär anslutning anpassad till spirorörstandard. Tillverkat i plastbelagd aluzinkplåt. utf Gälgaller 80 svart Gälgaller 100 svart Gälgaller 125 svart Gälgaller 160 svart Gälgaller 100 brun Gälgaller 125 brun Gälgaller 80 vit Gälgaller 100 vit Gälgaller 125 vit Gälgaller 160 vit Gälgaller 80 zinkgrå Gälgaller 100 zinkgrå Gälgaller 125 zinkgrå Gälgaller 160 zinkgrå Gälgaller ABCGF ABCGF är ett gälgaller med nät och kvadratisk anslutning. utf Gälgaller med nät aluzink Gälgaller med nät aluzink Gälgaller med nät aluzink Gälgaller med nät aluzink Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma. 61

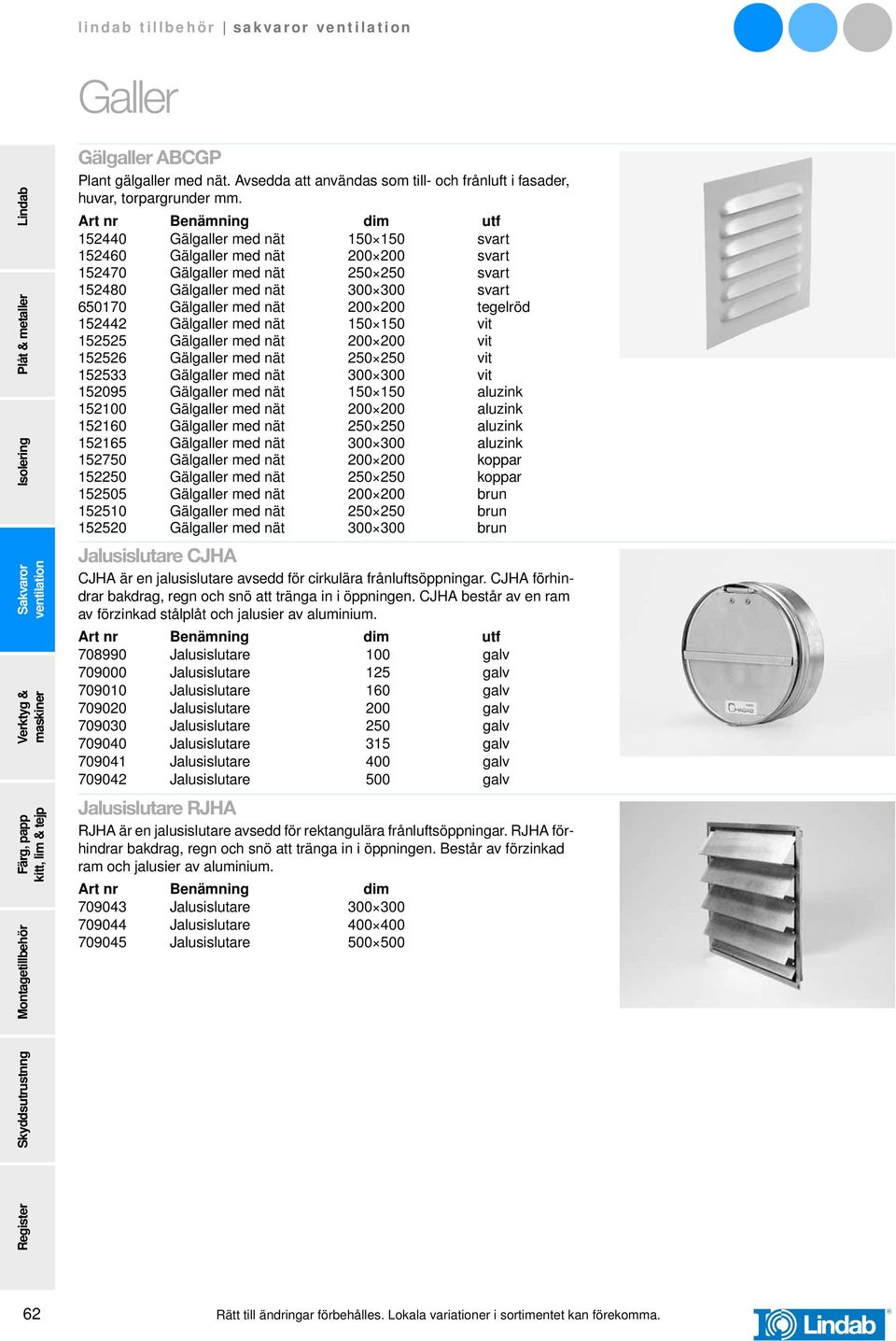

18 Galler Gälgaller ABCGP Plant gälgaller med nät. Avsedda att användas som till- och frånluft i fasader, huvar, torpargrunder mm. utf Gälgaller med nät svart Gälgaller med nät svart Gälgaller med nät svart Gälgaller med nät svart Gälgaller med nät tegelröd Gälgaller med nät vit Gälgaller med nät vit Gälgaller med nät vit Gälgaller med nät vit Gälgaller med nät aluzink Gälgaller med nät aluzink Gälgaller med nät aluzink Gälgaller med nät aluzink Gälgaller med nät koppar Gälgaller med nät koppar Gälgaller med nät brun Gälgaller med nät brun Gälgaller med nät brun Jalusislutare CJHA CJHA är en jalusislutare avsedd för cirkulära frånluftsöppningar. CJHA förhindrar bakdrag, regn och snö att tränga in i öppningen. CJHA består av en ram av förzinkad stålplåt och jalusier av aluminium. utf Jalusislutare 100 galv Jalusislutare 125 galv Jalusislutare 160 galv Jalusislutare 200 galv Jalusislutare 250 galv Jalusislutare 315 galv Jalusislutare 400 galv Jalusislutare 500 galv Jalusislutare RJHA RJHA är en jalusislutare avsedd för rektangulära frånluftsöppningar. RJHA förhindrar bakdrag, regn och snö att tränga in i öppningen. Består av förzinkad ram och jalusier av aluminium Jalusislutare Jalusislutare Jalusislutare Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma.

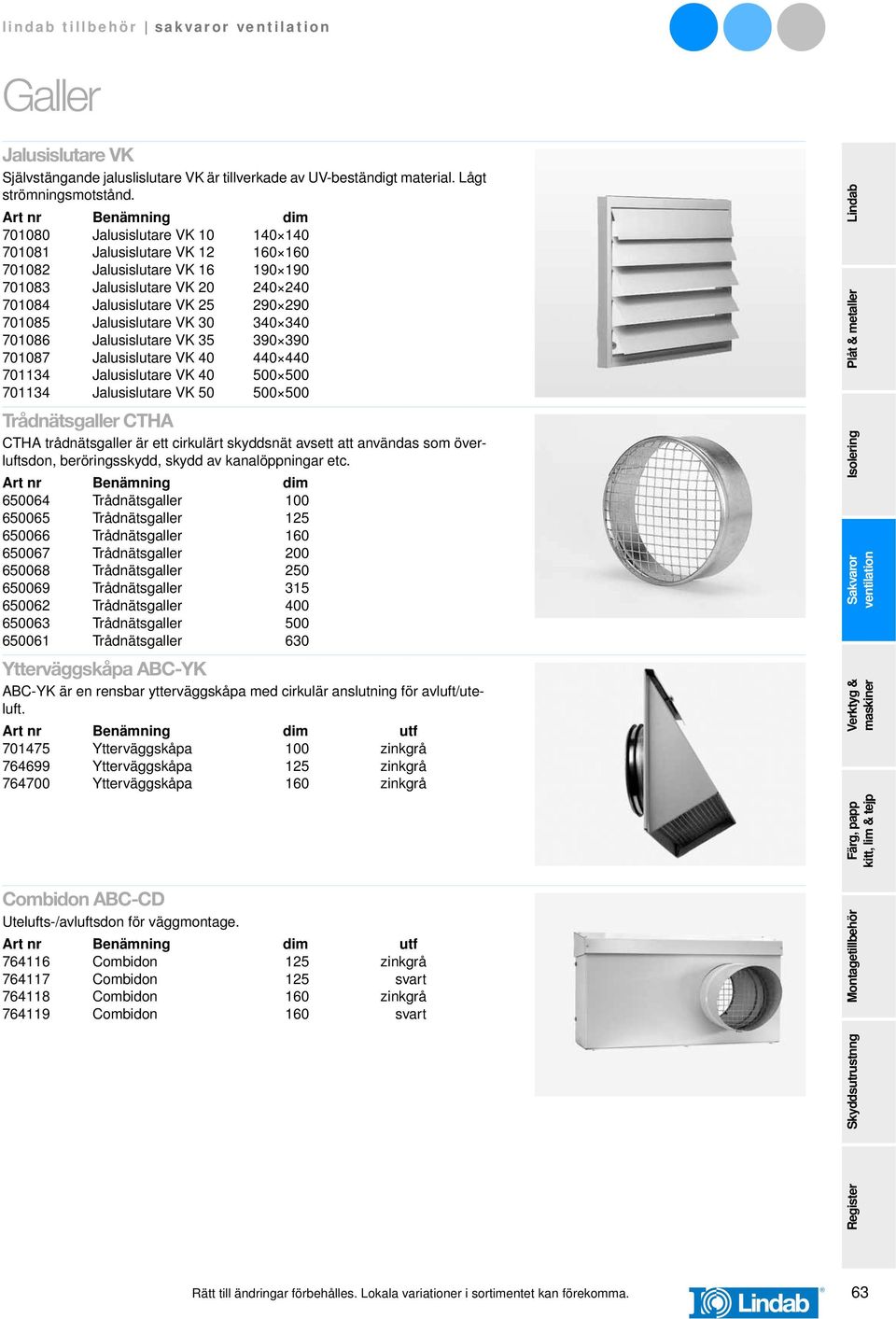

19 Galler Jalusislutare VK Självstängande jaluslislutare VK är tillverkade av UV-beständigt material. Lågt strömningsmotstånd Jalusislutare VK Jalusislutare VK Jalusislutare VK Jalusislutare VK Jalusislutare VK Jalusislutare VK Jalusislutare VK Jalusislutare VK Jalusislutare VK Jalusislutare VK Trådnätsgaller CTHA CTHA trådnätsgaller är ett cirkulärt skyddsnät avsett att användas som överluftsdon, beröringsskydd, skydd av kanalöppningar etc Trådnätsgaller Trådnätsgaller Trådnätsgaller Trådnätsgaller Trådnätsgaller Trådnätsgaller Trådnätsgaller Trådnätsgaller Trådnätsgaller 630 Ytterväggskåpa ABC-YK ABC-YK är en rensbar ytterväggskåpa med cirkulär anslutning för avluft/uteluft. utf Ytterväggskåpa 100 zinkgrå Ytterväggskåpa 125 zinkgrå Ytterväggskåpa 160 zinkgrå Combidon ABC-CD Utelufts-/avluftsdon för väggmontage. utf Combidon 125 zinkgrå Combidon 125 svart Combidon 160 zinkgrå Combidon 160 svart Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma. 63

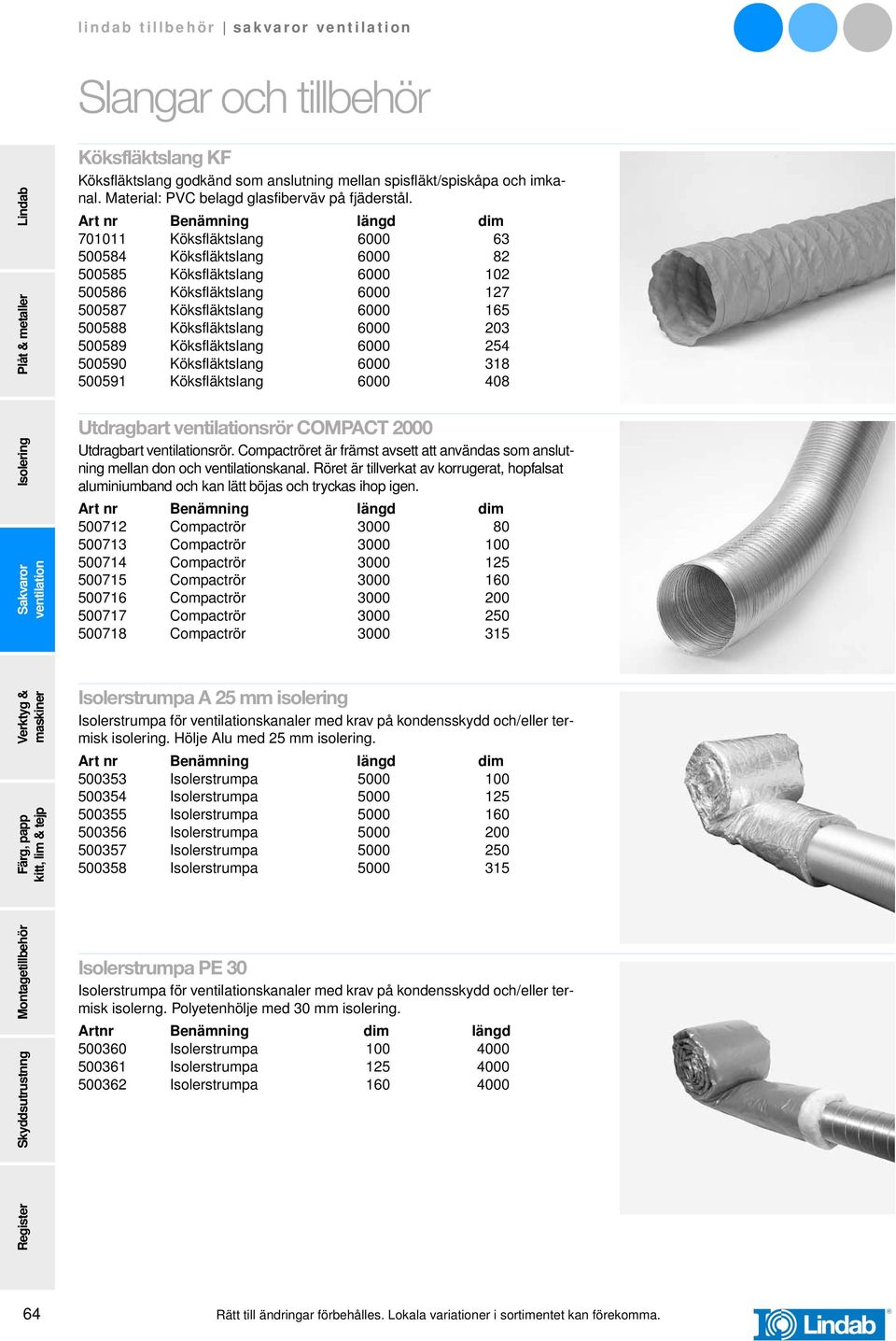

20 Slangar och tillbehör Köksfläktslang KF Köksfläktslang godkänd som anslutning mellan spisfläkt/spiskåpa och imkanal. Material: PVC belagd glasfiberväv på fjäderstål. längd dim Köksfläktslang Köksfläktslang Köksfläktslang Köksfläktslang Köksfläktslang Köksfläktslang Köksfläktslang Köksfläktslang Köksfläktslang Utdragbart srör COMPACT 2000 Utdragbart srör. Compactröret är främst avsett att användas som anslutning mellan don och skanal. Röret är tillverkat av korrugerat, hopfalsat aluminiumband och kan lätt böjas och tryckas ihop igen. längd dim Compactrör Compactrör Compactrör Compactrör Compactrör Compactrör Compactrör Isolerstrumpa A 25 mm isolering Isolerstrumpa för skanaler med krav på kondensskydd och/eller termisk isolering. Hölje Alu med 25 mm isolering. längd dim Isolerstrumpa Isolerstrumpa Isolerstrumpa Isolerstrumpa Isolerstrumpa Isolerstrumpa Isolerstrumpa PE 30 Isolerstrumpa för skanaler med krav på kondensskydd och/eller termisk isolerng. Polyetenhölje med 30 mm isolering. Artnr Benämning dim längd Isolerstrumpa Isolerstrumpa Isolerstrumpa Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma.

21 Slangar och tillbehör Flexibel kanalljuddämpare AKU-COMP P-2000 Flexibel kanalljuddämpare. AKU-COMP P-2000 kan med fördel användas som ljuddämpande anslutning mellan don och kanal. ACU-COMP P-2000 består av ett flexibelt, perforerat Compact-rör inklätt i 30 mm mineralull. längd AKU COMP P AKU COMP P AKU COMP P AKU COMP P AKU COMP P AKU COMP P AKU COMP P AKU COMP P AKU COMP P AKU COMP P Böjligt rör Reform FE FE är ett böjbart formrör tillverkat av ett korrugerat och hopfalsat aluminiumpläterat stålband. Längd: 25 lm. längd dim Westaform Westaform Westaform Westaform Westaform Westaform Westaform Westaform Westaform Westaform Westaform Aluminiumslang DRASUTEN 2000 Utdragbar anslutning. Praktisk anslutning mellan skanal och don. Drasuten är tillverkad av korrugerade hopfalsade aluminiumband. Drasuten kan böjas, dras ut och tryckas ihop igen. Försedd med muffar i ändar. längd dim DRASUTEN DRASUTEN DRASUTEN DRASUTEN DRASUTEN DRASUTEN DRASUTEN DRASUTEN DRASUTEN DRASUTEN DRASUTEN DRASUTEN DRASUTEN DRASUTEN DRASUTEN DRASUTEN DRASUTEN DRASUTEN Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma. 65

22 Slangar och tillbehör Band till slangklämma Stålband, AISI 430, med en bandbredd på 9 mm. Bandlängd 30 m i praktisk hårdplastförpackning. Uppfyller ROHS. längd utf Stålband 30 m galv Stålbandslås galv Snäppklämma SKF Utförande: Varmförzinkat stålband med bygellås Snäppklämma 127 Slangklämma MDC Slangklämma med stålband, AISI 430, med en bandbredd på 9 mm. Galvad skruv och hus av nickelplated stål. Uppfyller ROHS Snabbklämma Snabbklämma Snabbklämma Slangklämma SKL Bandslangklämma med band av AISI 304. Skruvhus, nickelgalvaniserat stål. Skruv i galvaniserat stål. 7 mm sexkantsskruv Slangklämma Slangklämma Slangklämma Slangklämma Slangklämma Slangklämma Slangklämma Slangklämma Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma.

23 Frånluftsdon och ventiler Tallriksventil TAV Tallriksventil i lackerad och galvaniserad stålplåt avsedd för naturlig. Kan även användas som utvändig luftventil. Skruvas direkt i kanalen Tallriksventil TAV Tallriksventil TAV Tallriksventil TAV Tallriksventil TAV Tallriksventil TAV TallriksventilTAV TallriksventilTAV TallriksventilTAV 315 Kontrollventil KVB Kontrollventil i lackerad och galvaniserad stålplåt avsedd för montering i vägg eller innertak. Fjäderhållare för montering på ram VRFU eller VRFM Kontrollventil KVB Kontrollventil KVB Kontrollventil KVB Ram VRFU Ram VRFU Ram VRFU Ram VRFM Ram VRFM Ram VRFM 160 Kontrollventil KVG Kontrollventil i lackerad och galvaniserad stålplåt avsedd för montering i vägg eller innertak. Fjäderhållare för montering på ram VRFU eller VRFM Kontrollventil KVG Kontrollventil KVG Kontrollventil KVG Ram VRFU Ram VRFU Ram VRFU Ram VRFM Ram VRFM Ram VRFM 160 Kontrollventil KVG Kontrollventil i lackerad och galvaniserad stålplåt avsedd för montering i vägg eller innertak. Bajonettfäste för montering på ram VRGU. Artnr Benämning dim Kontrollventil KVG Ram VRGU 200 Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma. 67

24 Frånluftsdon och ventiler Kontrollventil KU Frånluftsventil i lackerad och galvaniserad stålplåt avsedd för montering i vägg eller innertak. Bajonettfäste för montering på ram VRGU Kontrollventil KU Kontrollventil KU Kontrollventil KU Kontrollventil KU Kontrollventil KU Ram VRGU Ram VRGU Ram VRGU Ram VRGU Ram VRGU 200 Kontrollventil KSU Kontrollventil i lackerad och galvaniserad stålplåt avsedd för montering i vägg eller innertak. Bajonettfäste för montering på ram VRGU Kontrollventil KSU Kontrollventil KSU Kontrollventil KSU Kontrollventil KSU Ram VRGU Ram VRGU Ram VRGU Ram VRGU 200 Kontrollventil med brandfunktion KSUB Ventil med brandfunktion för frånluft. Används för att hindra spridning av brand och rök till kanalsystem. En fjäderbelastad smältsäkring stänger ventilen när temperaturen överskrider +70 C. Avsedd för montering i vägg eller innertak. Levereras som standard med montageram VRGL. Går att få med VRGU eller VRGM som special. Typgodkänd enligt bevis nr Brandventil KSUB Brandventil KSUB Brandventil KSUB Brandventil KSUB Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma.

25 Frånluftsdon och ventiler Frånluftsdon KPF Frånluftsventil i plast avsedd för montering i vägg eller innertak. Plana fjäderhållare för anslutning till kanal Frånluftsdon KPF Frånluftsdon KPF Frånluftsdon KPF Frånluftsdon KPF Frånluftsdon KPF Ram VRGU Ram VRGU Ram VRGU Ram VRGU Ram VRGU Ram VRFU Ram VRFU Ram VRFU Ram VRFM Ram VRFM Ram VRFM 160 Frånluftsventil KDPF Frånluftsventil KDPF för placering både på vägg och tak tillverkad i plast Frånluftsventil KDPF Ram VRFU 100 Täcklock TLO Täcklock eller inspektionslucka i lackerad och galvaniserad stålplåt avsedd för montering i vägg eller innertak. Fjäderhållare för montering på sockel VRFU eller VRFM Täcklock TLO Täcklock TLO Täcklock TLO Ram VRFU Ram VRFU Ram VRFU Ram VRFM Ram VRFM Ram VRFM 160 Fästram VRR (täckplatta) Används där äldre ventiltyper ersätts. Tillverkad i vitlackerad stålplåt. Art nr Benäming dim Fästram VRR Fästram VRR 125 Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma. 69

26 Frånluftsdon och ventiler Frånluftsdon URH URH-ventilen är ett frånluftsdon med stort flödes- och tryckfallsområde. Används som frånluftsdon vid mekanisk. URH monteras i fästram LF/URH. Frånluftsdonet är tillverkad i vitlackerad stålplåt Frånluftsdon URH Frånluftsdon URH Frånluftsdon URH Frånluftsdon URH Fästram LF/URH Fästram LF/URH Fästram LF/URH Fästram LF/URH 200 Frånluftsdon URH/B Frånluftsventil med justerbart tryckfall. Tak- eller vägginstallation med fästfjäder. Dämpar kanalljud. Möjlighet att mäta och injustera luftflöde. Artnr Benämning dim Frånluftsdon Frånluftsdon Frånluftsdon Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma.

27 Frånluftsdon och ventiler Tallriksventil TV81 TV81 är en tallriksventil i gjuten aluminium med inmurningsram. utf Tallriksventil 100 alum Tallriksventil 125 alum Tallriksventil 160 alum Tallriksventil 200 alum Tallriksventil TV89 Tallriksventil i gjuten aluminium med fyrkantig ram. utf Tallriksventil 100 alum Tallriksventil 125 alum Tallriksventil 150 alum Tallriksventil 200 alum Tallriksventil ABCTV Tallriksventil för frånluft/tilluft. Utförd i vitlackerad stålplåt. Artnr Benämning Dim Utf Tallriksventil 100 Vit Tallriksventil 125 Vit Tallriksventil 160 Vit Tallriksventil 200 Vit Dragavbrott Draga Anslutning mellan torkskåp, torktummlarslang och skanal. utf Dragavbrott 100 vit Dragavbrott 125 vit Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma. 71

28 Luftspridare och tilluftsdon Tilluftsdon VVTK Tlluftsdon i lackerad och galvaniserad stålplåt med förlängd hals för montering i vägg. Försedd med en fast reflektorplåt som förhindrar luftflöde i oönskad riktning. Fjäderhållare för montering på ram VRFU eller VRFM. Täckbricka VVTKR för att täcka den yttre delen av montageramens brätte Tilluftsdon VVTK Tilluftsdon VVTK Ram VRFU Ram VRFU Ram VRFM Ram VRFM Täckbricka VVTKR 125 Tilluftsdon VTTB Tilluftsdon i lackerad och galvaniserad stålplåt med förlängd hals för montering i innertak. Försedd med en fast reflektorplåt som förhindrar luftflöde i önskad riktning. Fjäderhållare för montering på ram VRFU eller VRFM Tilluftsdon VTTB Tilluftsdon VTTB Tilluftsdon VTTB Ram VRFU Ram VRFU Ram VRFU Ram VRFM Ram VRFM Ram VRFM 160 Tilluftsdon KI Tilluftsdon i lackerad och galvaniserad stålplåt avsedd för montering i innertak. Bajonettfäste för montering på ram VRGU Tilluftsdon KI Tilluftsdon KI Tilluftsdon KI Ram VRGU Ram VRGU Ram VRGU 160 Tilluftsdon KIR Tilluftsdon i lackerad och galvaniserad stålplåt avsedd för montering i innertak. Försedd med en avtagbar reflektorplåt som förhindrar luftflöde i önskad riktning. Bajonettfäste för montering på ram VRGU Tilluftsdon KIR Tilluftsdon KIR Tilluftsdon KIR Ram VRGU Ram VRGU Ram VRGU Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma.

29 Luftspridare och tilluftsdon Luftspridare CTPB CTPB är en spridare som normalt placeras i tak, men kan även monteras i vägg. CTPB tillverkas i vitlackerad stålplåt Luftspridare CTPB Luftspridare CTPB Ram VRFU Ram VRFU Ram VRFM Ram VRFM 160 Tilluftsdon ULA ULA är avsedd för inblåsning och utsugning av små luftflöden. Lämplig för takinblåsning i kontorsutrymmen, bostadsrum, skolor, och allmänna utrymmen. ULA-spridaren monteras direkt i kanal utan fästram. Den är tillverkad i vitlackerad stålplåt. Inställningsbar spridningsbild 180 alternativt 360 grader Tilluftsdon Tilluftsdon Tilluftsdon Tilluftsdon 200 Spaltventil Biobe spaltventiler av natureloxerad aluminium. Utomhusdelen har insektsgaller och regnskydd. Kan monteras i både karm och båge. Enkel stängningsoch öppningsfunktion. Monteras helst med luftöppningen riktad uppåt för bästa luftinblandning. Längd Spaltventil Komplett Spaltventil Komplett Spaltventil Komplett 50 Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma. 73

30 Luftspridare och tilluftsdon Fresh 80/100 Friskluftsventil försedd med filter och kondensisolering. Ventilen manövreras (öppen/stängd) med snöre. Levereras komplett med genomföring och utvändigt galler. Kapacitet: F80 5,2 l/s, F100 9,0l/s 10Pa Artnr Benämning Dim Fresh Fresh Fresh 90 Friskluftsventil försedd med filter och luftriktare. Luftmängden regleras med ett spjäll i ventilens underkant. Ventilen levereras komplett med genomföring 98/ 102, längd 360 och utvändigt galler mm. Kapacitet: 9,0 l/s 10 Pa Artnr Benämning Dim Fresh Fresh 100 Thermo Termostatstyrd friskluftsventil. Den inbyggda termostaten reglerar ventilens öppning så att den börjar minska vid +10 C för att vid -5 C vara helt stängd. Ventilen passar till självdrags. Kapacitet: 7,5 l/s 10 Pa. Artnr Benämning Dim Fresh 100 Thermo 102 Fresh TL-80dBS Ljudreducerande friskluftsventil som levereras komplett med genomföring 80/ 124 mm och utvändigt galler. Möjlighet att anpassa röret till dim 100 i ena änden. Kapacitet: 7,9 l/s 10 Pa. Ljudreduktion D n,e,w 46 db. Artnr Benämning Dim Tilluftsventil TL80F-dBS Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma.

31 Luftspridare och tilluftsdon Fresh TL-98F Friskluftsventil med spridningsbild för golvvärme. Dolt reglage under frontkåpan. Ventilen levereras komplett med genomföring Ø98/102, längd 360 och utvändigt galler mm. Kapacitet: 8,1 l/s 10 Pa. Artnr Benämning Dim Tilluftsventil TL98F 98 Fresh TL-F Invändig Friskluftsventil med spridningsbild för golvvärme. Dolt reglage under frontkåpan. Invändig del utan stos, kan förses med antingen stos Ø81 (artnr ) eller Ø98 (artnr ). Ventilen kan användas utan stos på befintligt beslag. Artnr Benämning TL-F, Invändig del Fresh flimmerfilter Högeffektivt långtidsverkande filter för montage i kanal Ø dimensionell avskiljning. I flimmerfiltersatsen ingår en anpassad stos. Artnr Benämning Dim Flimmerfiltersats, med stos Flimmerfilter Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma. 75

32 Luftspridare och tilluftsdon Fresh pollenfilter Pollenfilter tillverkat av syntetfibrer och är temperaturbeständigt upp till 100 C. Filtret bör ej tvättas. Filterklass EU4. Artnr Benämning Passar till Pollenfilter, 3 st Fresh Pollenfilter, 3 st Fresh 90 Fresh standardfilter Damm- och insektsfilter tillverkat av skummad polyuretan, 20 PPI. Artnr Benämning Passar till Filter, 1 st Fresh Filter, 3 st Fresh Filter, 3 st Fresh 90 Fresh modulrör Vägggenomföringsrör som passar direkt på stosen och är byggbar mot varandra med tryckpassning. Artnr Benämning Dim Längd Modulrör 98/ L=100 mm Modulrör 81/85 85 L=150 mm Fresh anslutningsstos invändig Stos som passar med snäppfäste på TL-F invändig del och inuti rör. Artnr Benämning Dim Stos 8 inv.rs Stos 10 inv.rs Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma.

33 Luftspridare och tilluftsdon Fresh anslutninsstos Utvändig stos med tryckpassning som används som övergång mellan modulrör och galler. Artnr Benämning Dim Stos 8, Utvändig 81/ Stos 10, Utvändig 98/102 Fresh panelgaller Panelgaller tillverkad i återvinningsbar ABS-plast. Kan anpassas till cirkulär kanal via stos 8 (artnr ) eller stos 10 (artnr ). Artnr Benämning Mått Panelgaller Fresh galler Galler tillverkad I återvinningsbar ABS-plast. Kan anpassas till cirkulär kanal via stos 8 (artnr ) eller stos 10 (artnr ). Artnr Benämning Mått Galler, vit Galler, röd Galler, gul Galler, svart Fresh täckplatta Täckplatta som monteras där fläkt/ventil ej täcker kanalens öppning. Artnr Benämning Mått Täckplatta Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma. 77

34 Luftspridare och tilluftsdon Fresh tallriksventil Kvadratisk tallriksventil med ram Kan enkelt ställas in för grundflöde med luftriktning. Kan användas på gamla beslag. Artnr Benämning Mått Tallriksventil Fresh 40 fönsterventil Fönsterventil tillverkad i plast. Ventilen består av invändig ventildel samt ett utvändigt påblåsningsskydd med galler. Kapacitet: 8,1 l/s 10 Pa. Artnr Benämning Fresh 40 PAX Tilluftspaket Tilluftdon för direktintag av uteluft. Donet är avsett för praktiskt taget alla typer av lokaler med självdrags eller fläktstyrd frånlufts. Lättmonterat och enkelt att rengöra. Artnr Benämning dim Tilluftspaket Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma.

35 Spjäll & tillbehör Injusteringsspjäll PRA PRA spjället används både för mätning och injustering av luftflöden Injusteringsspjäll Injusteringsspjäll Injusteringsspjäll Injusteringsspjäll Injusteringsspjäll Injusteringsspjäll Injusteringsspjäll 400 IRIS Mät- och reglerspjäll IRIS är avsett för reglering av luftflöden i cirkulära skanaler. IRIS lämpar sig utmärkt för installationer i rensningspliktiga kanaler eftersom det kan öppnas helt och hållet Mät- och reglerspjäll 800 Iris-spjäll DIRU är ett irisspjäll för mätning och injustering av luftflöden. DIRU har följande egenskaper: låg ljudnivå, centriskt flöde, fasta mätuttag som ger noggrann flödesmätning samt är utrustad med regleringsfunktion som kan öppnas helt, vilket betyder att det inte krävs någon renslucka. Klarar täthetsklass C Flödesmätspjäll Flödesmätspjäll Flödesmätspjäll Flödesmätspjäll Flödesmätspjäll Flödesmätspjäll Flödesmätspjäll Flödesmätspjäll Flödesmätspjäll Flödesmätspjäll 630 Motordrivet iris-spjäll Motordrivet flödesmätspjäll DIRBU är lämpligt för system där man bör kunna forcera en eller sänka den till grundnivån. Exempel på sådana system är konferensrum och publika lokaler. Klarar täthets-klass C. spänning Flödesmätspjäll V Flödesmätspjäll V Flödesmätspjäll V Flödesmätspjäll V Flödesmätspjäll V Flödesmätspjäll V Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma. 79

36 Spjäll & tillbehör Brandspjäll FDE FDE är ett cirkulärt brandspjäll i brandklass EIS 15, EIS 90 och E120, som förhindrar spridning av brand och rök i skanaler. Spjället levereras med anordning för motoriserat eller manuellt ställdon. I båda alternativen löser en smältsäkring ut varvid ett fjäderåtergångsblad stänger. Om strömmen till motorställdonet bryts, stängs spjällbladet automatiskt. FDE kan monteras i valfri riktning och inställningen sker från donets utsida. Artnr Benämning dim Brandspjäll 125 Spjällmotor SF230 Spjällmotor med fjäderåtergång för styrning av spjäll med säkerhetsfunktion i sanläggningar. För storlekar upp till 3 m² vid rektangulära spjäll. 230V AC. Vridmoment 15 Nm. 2-läges styrning. Motorerna levereras med 5 förspänning. Tekniska data Spänning 230V AC +/- 15% 50/60 Hz Effektförbrukning drift/vila 6,5 W/2,5 W Effektförbrukning dimensionering 11 VA Elektrisk anslutning 1 m kabel, 2 0,75 mm² Vridmoment Min 15 Nm Vridriktning Vändbar motor Vridvinkel Max 95, kan begr Gångtid Motor 150 s, fjäder ca 16 s Ljudnivå Motor 45, fjäder 62 db (A) Kapslingsklass IP54 Mått l b h mm Spjällmotor Spjällmotor SF24 Spjällmotor med fjäderåtergång för styrning av spjäll med säkerhetsfunktion i sanläggningar. För storlekar upp till 3 m² vid rektangulära spjäll. 24V AC/DC. Vridmoment 15 Nm. 2-läges styrning. Motorerna levereras med 5 förspänning. Tekniska data Spänning, växelspänning 24V AC +/- 20% 50/60 Hz Spänning, likspänning 24V DC +/- 10% Effektförbrukning drift/vila 5 W/1,5 W Effektförbrukning dimensionering 10 VA Elektrisk anslutning 1 m kabel, 2 0,75 mm² Vridmoment Min 15 Nm Vridriktning Vändbar motor Vridvinkel Max 95, kan begr Gångtid Motor 150 s, fjäder ca 16 s Ljudnivå Motor 45, fjäder 62 db (A) Kapslingsklass IP54 Mått l b h mm Spjällmotor 80 Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma.

37 Spjäll & tillbehör Spjällmotor SM230 Spjällmotor för styrning av spjäll i sanläggningar. För storlekar upp till 4 m² vid rektangulära spjäll. 230V AC. Vridmoment 20 Nm. 2-läges eller 3- punkt styrning. Tekniska data Spänning V AC 50/60 Hz Effektförbrukning drift/vila 2,5 W/0,6 W Effektförbrukning dimensionering 6 VA Elektrisk anslutning 1 m kabel,3 0,75 mm² Vridmoment Min 20 Nm Vridriktning Omkopplingsbar Vridvinkel Justerbar max 95 Gångtid 150 s Ljudnivå Max 35 db (A) Kapslingsklass IP54 Mått l b h mm Spjällmotor Spjällmotor SM24 Spjällmotor för styrning av spjäll i sanläggningar. För storlekar upp till 4 m² vid rektangulära spjäll. 24V AC. Vridmoment 20 Nm. 2-läges eller 3- punkt styrning. Tekniska data Spänning 24V AC / DC +/-20% Effektförbrukning drift/vila 2 W/0,2 W Effektförbrukning dimensionering 4 VA Elektrisk anslutning 1 m kabel, 3 0,75 mm² Vridmoment Min 20 Nm Vridriktning Omkopplingsbar Vridvinkel Justerbar max 95 Gångtid 150 s Ljudnivå Max 35 db (A) Kapslingsklass IP54 Mått l b h mm Spjällmotor Spjällmotor LF230 Spjällmotor med fjäderåtergång för styrning av spjäll med säkerhetsfunktion i sanläggningar. För storlekar upp till 0,8 m² vid rektangulära spjäll. 230V AC. Vridmoment 4 Nm. 2-läges styrning. Tekniska data Spänning 230V AC +/- 15% 50/60 Hz Effektförbrukning drift/vila 5 W/3 W Effektförbrukning dimensionering 7 VA Elektrisk anslutning 1 m kabel, 2 0,75 mm² Vridmoment Min 4 Nm Vridriktning Vändbar motor Vridvinkel Max 95, kan begr Gångtid Motor s, (0 4 Nm) Fjäder ca. 20 s Ljudnivå Motor 50, fjäder 62 db (A) Kapslingsklass IP54 Mått l b h mm Spjällmotor Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma. 81

38 Spjäll & tillbehör Spjällmotor LF24 Spjällmotor med fjäderåtergång för styrning av spjäll med säkerhetsfunktion i sanläggningar. För storlekar upp till 0,8 m² vid rektangulära spjäll. 24V AC. Vridmoment 4 Nm. 2-läges styrning. Tekniska data Spänning 24V AC +/- 20% 50/60 Hz 24V DC (21,6 28,8V) Effektförbrukning drift/vila 5 W/2,5 W Effektförbrukning dimensionering 7 VA Elektrisk anslutning 1 m kabel, 2 0,75 mm² Vridmoment Min 4 Nm Vridriktning Vändbar motor Vridvinkel Max 95, kan begr Gångtid Motor s, (0 4 Nm) Fjäder ca. 20 s Ljudnivå Motor 50, fjäder 62 db (A) Kapslingsklass IP54 Mått l b h mm Spjällmotor Spjällmotor LM230 Spjällmotor för styrning av spjäll i sanläggningar. För storlekar upp till 1 m² vid rektangulära spjäll. 230V AC. Vridmoment 5 Nm. 2-läges eller 3- punkt styrning. Tekniska data Spänning V AC 50/60 Hz Effektförbrukning drift/vila 1,5 W/0,4 W Effektförbrukning dimensionering 4 VA Elektrisk anslutning 1 m kabel, 3 0,75 mm² Vridmoment Min 5 Nm Vridriktning Omkopplingsbar Vridvinkel Justerbar max 95 Gångtid 150 s Ljudnivå Max 35 db (A) Kapslingsklass IP54 Mått l b h mm Spjällmotor Spjällmotor LM24 Spjällmotor för styrning av spjäll i sanläggningar. För storlekar upp till 1 m² vid rektangulära spjäll. 24V AC/DC. Vridmoment 5 Nm. 2-läges eller 3- punkt styrning. Tekniska data Spänning 24V AC / DC +/- 20% Effektförbrukning drift/vila 1W/0,2 W Effektförbrukning dimensionering 2 VA Elektrisk anslutning 1 m kabel, 3 0,75 mm² Vridmoment Min 5 Nm Vridriktning Omkopplingsbar Vridvinkel Justerbar max 95 Gångtid 150 s Ljudnivå Max 35 db (A) Kapslingsklass IP54 Mått l b h mm Spjällmotor 82 Rätt till ändringar förbehålles. Lokala variationer i sortimentet kan förekomma.
