1 KERN & Sohn GmbH Ziegelei 1 D Balingen info@kern-sohn.com Telefon: +49-[0] Fax: +49-[0] Internet: Bruksanvisning Elektronisk kranvåg Journal Regelbundet underhåll och reparation KERN HTS-A Version /2015 SE HTS-A-BA-se-1531

2 SE KERN HTS-A Version /2015 Bruksanvisning/Journal Elektronisk kranvåg Innehållsförteckning 1. Tekniska data Mått [mm] 5 2. Allmänna säkerhetsföres krifter Användarens skyldigheter Organisatoriska åtgärder Omgivningsförhållanden Ändamålsenlig användning Oändamålsenlig användning Garanti Arbete i överensstämmelse med säkerhetsföreskrifter Tillsyn över kontrollapparater Leveranskontroll Första idrifttagande Urdrifttagande och förvaring 8 3. Om kranvågen Översikt Display Tangentsats Infraröd fjärrkontroll Dekaler Idrifttagning Uppackning Montering av säkringen Kontroll av originalmått Ackumulatordrift Upphängning av vågen Handhavande Säkerhetsanvisningar Lastning av kranvågen Påslagning/frånslagning Nollställning Tarering Vägning Hämtning av brutto-/nettovikt Displayens bakgrundsljus 22 HTS_A-BA-se

3 7. J ustering och godkännande Justering Godkännande Felmeddelanden Underhåll och borts kaffning Underhåll och avfallshantering Underhåll och reparation Regelbundet underhåll och reparation Regelbundet underhåll Checklista "Regelbundet underhåll, (se avs. 10.2) B ilaga Checklista "Utökat underhåll (genomgripande kontroll) Lista "Reservdelar och reparationer väsentliga ur säkerhetens synpunkt" 32 3 HTS_A-BA-se-1531

4 1. Tekniska data KERN HTS 1T-4AM HTS 3T-3AM HTS 6T-3AM HTS 10T-3AM Skalintervall (d) 500 g 1 kg 2 kg 5 kg Kapacitet (Max) 1500 kg 3000 kg 6000 kg kg Tareringsområde (subtraktivt) 1000 kg 3000 kg 6000 kg kg Minsta last (Min.) 10 kg 20 kg 40 kg 100 kg Kontrollskaldel (e) 500 g 1 kg 2 kg 5 kg Kontrollklass III Upprepbarhet 500 g 1 kg 2 kg 5 kg Linearitet ±1 kg ±2 kg ±4 kg ±10 kg Rekommenderad justeringsvikt (klass), ingår inte i leveransen Signalens stigtid Uppvärmningstid Enhet Tillåten omgivningstemperatur Relativ fuktighet Inspänning - apparat Inspänning - nätadapter 1,5 t (M2) 3 t (M2) 6 t (M2) 10 t (M2) 2 s 10 min kg C från 10% till 95% utan kondensering VAC 9 V, 800 ma 6 V, 3,2 A Ackumulator (serieutrustning) driftstid (släckt bakgrundsljus) 100 h laddningstid 12 h Display Höljets storlek B x D x H, (mm) Höljets material Krokens och schackelns material teckenstorlek 25 mm gjutet aluminium, lackad smitt stål Nettovikt [kg] 6,5 8,5 12,0 20,0 Infraröd fjärrkontroll (serieutrustning) platt batteri 9 V mm (S G W) räckvidd ca 10 m HTS_A-BA-se

5 1.1 Mått [mm] A B C D E F HTS 1T-4AM ,5 314,6 12,7 33,3 HTS 3T-3AM ,5 346,75 17,5 42,9 HTS 6T-3AM ,6 58 HTS 10T-3AM , ,6 5 HTS_A-BA-se-1531

6 2. Allmänna säkerhetsföreskrifter 2.1 Användarens skyldigheter Landspecifika säkerhets- och arbetsmiljöföreskrifter samt arbets-, drifts- och säkerhetsinstruktioner gällande hos användarens företag ska följas. Alla säkerhetsföreskrifter från krantillverkaren (traverstillverkaren) ska följas. Vågen ska endast användas på avsett sätt. Varje användningssätt som ej beskrivs i denna bruksanvisning betraktas som felaktigt. Ägaren ansvarar för egendoms- och personskador till följd av felaktig användning - KERN & Sohn tar aldrig ansvar för sådan användning. KERN & Sohn tar inget ansvar för modifikationer utförda av användaren och felaktig användning av kranvågen samt skador i samband med detta. Kranvågen, traversen (kranen) och lyftredskap ska underhållas regelbundet och hållas i gott skick (se avs. 10). Kontrollresultat ska protokollföras och antecknas i journalen. 2.2 Organisatoriska åtgärder All hantering ska endast utföras av utbildad personal. Se till att bruksanvisningen hela tiden finns tillgänglig på kranvågens arbetsplats. Montage, idrifttagande och underhåll får endast utföras av utbildade specialister. Reparationer vilka är väsentliga ur säkerhetens synpunkt får endast utföras av företaget KERN eller dess auktoriserade servicepartners. (kompetensintyg eller utbildning). Använd endast originalreservdelar. Servicepartnern måste dokumentera alla reparationer och använda reservdelar (se "Checklista", avs. 11.2). Alla underhållsåtgärder ska dokumenteras (se "Checklista", avs. 10.3). Konstruktionselement vilka överför belastningen ska endast bytas ut som komplett sats reservdelar. Utbyte av nya konstruktionselement ska protokollföras (se "Checklista", avs. 10.3). 2.3 Omgivningsförhållanden Använd aldrig kranvågen i explosionsfarliga utrymmen. Standardutförande är inte explosionssäkert utförande. Kranvågen får endast användas i omgivningsförhållanden vilka beskrivs i denna bruksanvisning (särskilt i avs. 1 "Tekniska data ). Kranvågen ska inte utsättas för hög fuktighet. Oönskad kondensbildning (kondensering av luftfukten på apparaten) kan förekomma då kall apparat placeras i ett mycket varmare utrymme. I sådant fall ska apparaten kopplas ifrån strömförsörjningsnätet och tillåtas anpassa till omgivningstemperaturen i ca 2 timmar. Kranvågen ska inte användas i miljöer där risk för korrosionsangrepp föreligger. Skydda kranvågen mot hög luftfuktighet, ångor, vätskor och damm. Vid elektromagnetiska fält (ex. mobiltelefoner eller radioutrustning), statiska laster och ostabil strömförsörjning kan stora avvikelser i vägningsresultat förekomma (felaktigt resultat). I sådant fall ändra vågens placering eller avlägsna störningskällan. HTS_A-BA-se

7 2.4 Ändamålsenlig användning Den av Er inköpta vågen används för bestämning av vikt (viktvärde) på det godset som vägs in. Den ska betraktas som en "icke-självständig våg", dvs. det material som vägs ska hängas manuellt, försiktigt och "smidigt" i kranens (traversens) krok i vertikalt läge. Viktvärdet kan läsas av efter att värdet stabiliserat sig. Kranvågen ska endast användas för lyft och vägning av laster vilka kan röra sig fritt. Oändamålsenlig användning skapar risken för personskada. Det är förbjudet att ex.: - överskrida den tillåtna nominella kapaciteten för travers (kran), hängvåg eller anordningar för upphängning av lasten; - transportera människor; - dra laster i sidled; - rycka ut, dra ut eller släpa laster. Det är förbjudet att modifiera eller bygga om kranvågen eller kranen (traversen). 2.5 Oändamålsenlig användning Vågen ska inte användas för dynamisk vägning. Om den vägda materialmängden minskas eller ökas något kan den inbyggda "kompenserings- och stabiliseringsmekanismen" ge felaktiga utslag från vägningen! (Exempel: vätska rinner långsamt ut ur en behållare upphängd i vågen) Vågen ska inte utsättas för långvarig belastning. Detta kan skada mätmekanismen och delar vilka är väsentliga ur säkerhetens synpunkt. Vågen får endast används i enlighet med givna anvisningar. För annan användning/andra användningsområden ska skriftligt tillstånd från KERN inhämtas. 2.6 Garanti Garantin upphör: då våra anvisningar enligt bruksanvisningen inte följs; när vågen används på ett icke ändamålsenligt sätt; då man modifierar eller öppnar enheten; vid mekanisk skada eller skada till följd av media, vätskor; vid vanligt slitage; vid felaktig inställning eller felaktig elinstallation; vid överbelastning av mätmekanismen. 2.7 Arbete i överensstämmelse med säkerhetsföreskrifter Stå inte under hängande last. Kranen (traversen) ska ställs upp så att lasten endast lyfts upp vertikalt. Under arbetet med kranen (traversen) och kranvågen ska personlig skyddsutrustning användas (hjälm, skyddsskor osv.). 7 HTS_A-BA-se-1531

8 2.8 Tillsyn över kontrollapparater Inom ramen för kvalitetssäkringssystemet ska vågens tekniska mätegenskaper och eventuella standardvikt kontrolleras regelbundet. Ansvarig användare ska i detta syfte bestämma en lämplig tidsintervall samt typ och omfattning på sådan kontroll. Information gällande tillsyn över kontrollapparater, däribland vågar, samt nödvändiga standardvikter kan hittas på KERNs hemsida ( Standardvikterna samt vågarna kan snabbt och billigt justeras hos av DKD (Deutsche Kalibrierdienst) ackrediterat KERNs kalibreringslaboratorium (återställande till den i landet gällande standarden). 2.9 Leveranskontroll Omedelbart efter leverans kontrollera att paketet inte har några synliga skador, samma gäller för instrumentet efter uppackning Första idrifttagande För att få exakta vägningsresultat med hjälp av elektroniska vågar ska man säkerställa att vågarna uppnår rätt arbetstemperatur (se "Uppvärmningstid", avs. 1). Under uppvärmningstiden ska vågen strömförsörjas (elnät, ackumulator eller batteri). Vågens noggrannhet beror på den lokala tyngdaccelerationen. Anvisningar i avsnittet "Justering" ska ovillkorligen följas. Kontroll av originalmått, se avs Urdrifttagande och förvaring Demontera kranvågen från kranen (traversen) och avlägsna samtliga anordningar för lastupphängning. Kranvågen får inte förvaras utomhus. HTS_A-BA-se

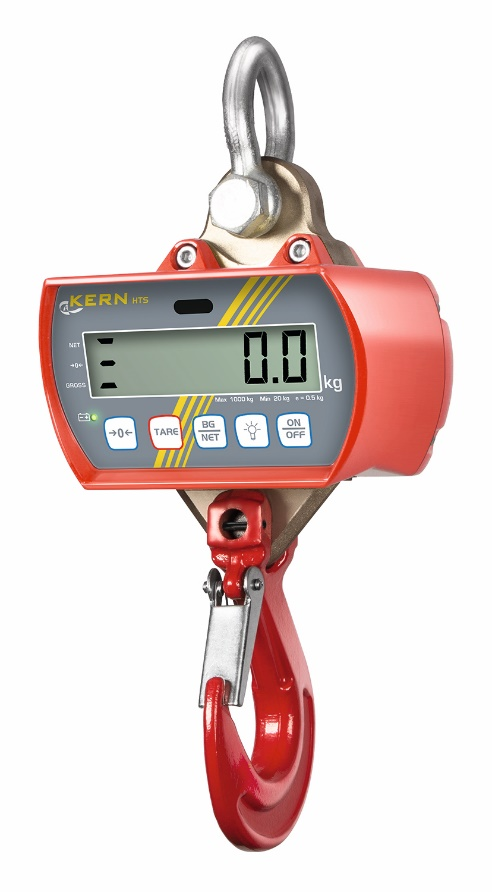

9 3. Om kranvågen Kranvågen är en universell och ekonomisk lösning som används där vägningen sker ovanför operatörens huvud, ex. inom återvinning, metallbearbetning, maskinbyggnation, transport och logistik. Vid användning av fjärrkontroll blir handhavandet ännu mera komfortabelt. 3.1 Översikt Våg 1 Schackel 2 Display 3 Tangentsats 4 Låsfjäder 5 Krok, ej vridbar Infraröd fjärrkontroll Tangentsats, se avs HTS_A-BA-se-1531

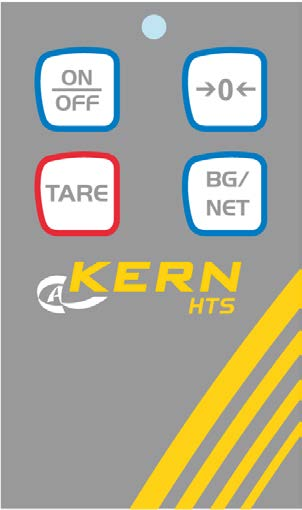

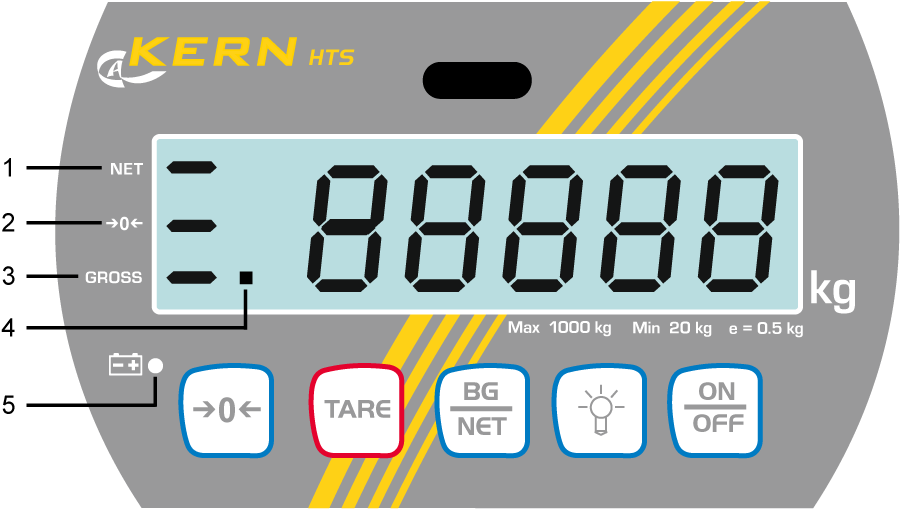

10 3.2 Display 1 Nettoviktsindikering 2 Nollindikering 3 Bruttoviktsindikering 4 Stabiliseringssymbol 5 Symbol för ackumulatorns laddningsstatus 3.3 Tangentsats Knapp Beskrivning av funktionen Nollställning Tarering Omkoppling av indikeringarna "Bruttovikt" "Nettovikt" Påslagning/frånslagning av displayens bakgrundsljus Påslagning/avstängning av vågen HTS_A-BA-se

11 3.5 Infraröd fjärrkontroll Den infraröda fjärrkontrollen medger handhavande av vågen på samma sätt som med hjälp av tangentsatsen. Det är möjligt att välja alla funktioner (utom ON/OFF). Efter varje knapptryckning ska den röda LED-dioden lysa. Om den inte tänds bytt batterierna i fjärrkontrollen. Räckvidd i öppet utrymme (ej bebyggt) är ca 10 m. Rikta fjärrkontrollen mot vågen. "ON" Påslagning är möjlig endast då vågen är i beredskapsläget. "OFF" Omkoppling av vågen till beredskapsläget Nollställning Tarering Omkoppling av indikeringarna "Bruttovikt" "Nettovikt" 11 HTS_A-BA-se-1531

12 3.6 Dekaler Stå eller gå inte under hängande last. Använd ej på byggarbetsplats. Iaktta alltid hängande last. Överskrid inte kranvågens nominella belastning. (exempel) HTS_A-BA-se

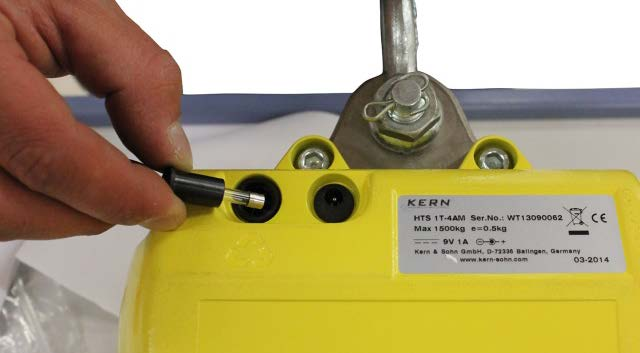

13 4. Idrifttagning Observera: Anvisningarna i avs. 2 "Allmänna säkerhetsföreskrifter" ska ovillkorligen följas! 4.1 Uppackning Utskeppade och uppackade kranvågar tas inte emot i retur. SÄKERHETSANVISNIN G gällande brott av plombering Risk för ryggskada! Kranvågen är plomberad av KERN. Schackeln och kroken är plomberade med hjälp av självhäftande tejp. Det går inte att ta ut vågen ur förpackningen utan att plomberingen i form av självhäftande tejp förstörs. + Bruten plombering förpliktigar till köp. Vi tackar för överseende. KERNs kvalitetssäkringspersonal. Kranvågen är kompakt men relativt tung. Upptagning ur förpackningen endast med hjälp av en annan person. Använd en krananordning, ex. kran (travers) eller gaffeltruck. Skydda vågen mot fall under lyft. Använd endast originalförpackning för returfrakt. Kontrollera om alla tillgängliga delar är kompletta. Kranvåg Nätadapter Snabb säkring Fjärrkontroll Bruksanvisning (journal) 4.2 Montering av säkringen Innan vågen slås på montera säkringen enligt bilden nedan. Ta ur säkringen inför en lång transport eller om vågen inte kommer att användas under en längre tid. 13 HTS_A-BA-se-1531

14 4.3 Kontroll av originalmått Originalmåtten från produktionsdatabladet ska antecknas i checklistans gråa fält, se avs Kontrollera kranvågens originalmått, tillvägagångssätt, se avs "Regelbundet underhåll. Samtliga uppgifter (datum, kontrollant, resultat) ska antecknas i checklistans första rad, rutan "Kontroll före första användning (se avs. 10.3). FÖRSIKTIGHET Om måtten vid första säkerhetsrevisionen avviker från de mått vilka anges av KERN, får vågen inte tas i drift. I sådant fall ska man kontakta av KERN auktoriserad serviceverkstad. 4.4 Ackumulatordrift Skada på kranvågen Använd endast nätadapter som levererats tillsammans med vågen. FÖRSIKTIGHET Kontrollera att nätadapter, kabeln och stickkontakten är i gott skick. Använd inte kranvågen när den laddas. Före första användning ska ackumulatorn laddas med hjälp av nätkabeln i minst 24 timmar. Ackumulatorns driftstid är ca 100 timmar. När indikeringen "LOb" visas innebär detta att ackumulatorn är urladdad. Vågen kan fortsätta arbeta i ca 10 timmar och sedan stängs den av automatiskt. För att ladda ackumulatorn ska nätkabeln anslutas så fort som möjligt. Ta ur ackumulatorn om kranvågen inte kommer att användas under en längre tid. HTS_A-BA-se

15 4.5 Upphängning av vågen Förhandsvillkor Kranens krok måste vara försedd med en låsfjäder (1) som förhindrar att obelastad våg faller ner. Vid saknande eller skadad låsfjäder ska kranleverantören (traversleverantören) kontaktas i syfte att anskaffa en krok med sådan skyddsutrustning. Häng upp kranvågen i kranens (traversens) nedre krok och stäng låsfjädern. Kranvågens övre ögla ska ligga i kroksadeln (2). 15 HTS_A-BA-se-1531

16 5. Handhavande 5.1 Säkerhetsanvisningar Fallande last kan orsaka personskador. Fara Arbeta alltid med största försiktighet och iakttagande av driftföreskrifter för kranen (traversen). Alla delar (krok, ögla, ringar, lyftstroppar och -linor, kablar, kättingar) ska kontrolleras avseende på slitage eller skador. Vid fel på eller avsaknad av krokens låsfjäder får vågen inte användas. Arbeta endast med lämplig hastighet. Undvik lastpendling och horisontella krafter. Undvik alla sorters slag, lastsvängning (vridning) eller pendling (till följd av sned upphängning). Använd inte kranvågen för transport av laster. Stå eller gå inte under hängande last. Använd ej på byggarbetsplats. HTS_A-BA-se

17 Iaktta alltid hängande last. Överskrid inte den nominella kapaciteten för kranen (traversen), kranvågen eller alla sorters utrustning för upphängning av lasten i kranvågen. (exempel) 5.2 Lastning av kranvågen För att få korrekta vägningsresultat ska följande anvisningar följas - figurer, se nästa sida: Använd endast sådana anordningar för lastupphängning som säkerställer enpunkts upphängning och att vågen hänger fritt. Använd inte allt för stora anordningar för lastupphängning som inte säkerställer enpunkts upphängning. Använd inte flerpunkts upphängningar. Dra inte och förflytta inte lasten vid belastad våg. Dra inte kroken i sidled. Lastning av vågen 1. Placera kranvågens krok ovanför lasten. 2. Sänk ner kranvågen så att lasten kan hängas upp i vågens krok. Reducera hastigheten när lämplig höjd uppnås. 3. Häng upp lasten i kroken. Se till att låsfjädern är låst. Vid lastinfästning med hjälp av lyftlinor, se till att lyftlinorna vilar i vågens kroksadel. 4. Lyft sakta lasten. Vid lastinfästning med hjälp av lyftlinor, se till att lasten är balanserad och lyftlinorna korrekt inställda. 17 HTS_A-BA-se-1531

18 Använd endast sådana anordningar för lastupphängning som säkerställer enpunkts upphängning och att vågen hänger fritt. Använd inte allt för stora anordningar för lastupphängning som inte säkerställer enpunkts upphängning. HTS_A-BA-se

19 Dra inte och förflytta inte. Dra inte kroken i sidled. Använd inte flerpunkts upphängningar. 19 HTS_A-BA-se-1531

20 5.3 Påslagning/frånslagning Påslagning Tryck på knappen i vågens tangentsats. Displayen aktiveras och vågen utför självtest. Displayen visar indikeringarna "PoUP2" "ESC2" " " i följd och sedan ackumulatorns laddningsstatus (ex. "CH5" motsvarar 50% laddning) och justeringens kontrollsiffra. Självtestet är avslutat när nollindikering visas i displayen. Ackumulatorns laddningsstatus: Ackumulatorns laddningsstatus visas i form av "CH.x", ex. Motsvarar 90% laddning. Kontrollsiffra: Kontrollsiffran är viktig vid godkända vågar! Kontrollsiffran visas efter påslagning av vågen. Siffran anpassas automatiskt efter varje hämtning av justeringsmenyn. Vid godkända vågar ingår den som en del av bedömningen av överensstämmelsen. Tack vare den är det alltid möjligt att kontrollera om ny justering utförts. För att visa kontrollsiffran slå ifrån och slå på vågen igen genom att trycka på knappen. Displayen visar följande indikeringar i följd (exempel): Kontroll av LED-displayens sektioner CH.9 Ackumulatorns laddningsstatus (ex: CH.9 motsvarar 90% laddning 8985 Kontrollsiffra Påslagning/frånslagning kan ske endast med hjälp av tangentsatsen. Med hjälp av fjärrkontrollen kan endast en våg som är i beredskapsläget slås på. HTS_A-BA-se

21 Frånslagning Tryck på eller knappen i vågens tangentsats. Tryck på knappen i fjärrkontrollens tangentsats, vågen kopplas om till beredskapsläget. 5.4 Nollställning För att få optimala vägningsresultat ska vågen nollställas före vägning. Avlasta vågen. Tryck på knappen. I displayen visas värdet 0 (kg) samt en indikering bredvid a-symbolen. 21 HTS_A-BA-se-1531

22 5.5 Tarering Häng upp en preliminär last. Vänta tills stabiliseringssymbolen visas och sedan tryck på knappen. I displayen visas värdet 0 (kg) samt en indikering bredvid "NET" symbolen. Behållarens vikt sparas i vågens minne. Väg in godset så visas godsets nettovikt. Efter borttagning av den preliminära lasten visas vikten som ett minusvärde. För att radera taravärdet ska kranvågen avlastas och 5.6 Vägning Lasta kranvågen. Vikten visas direkt. knappen tryckas. Varning för överbelastning Undvik överbelastning av vågen utöver angiven maximal (Max) belastning inkl. den befintliga tarabelastningen. Detta kan skada vågen. Överskridande av maximal belastning indikeras med indikeringen "--OL-. Avlasta vågen eller minska den preliminära belastningen. 5.7 Hämtning av brutto-/nettovikt Tryck några gånger på knappen för att växla mellan brutto- och nettovikt. Vid visning av "Bruttovikt" visas indikeringen ovanför symbolen GROSS. Vid visning av "Nettovikt" visas indikeringen ovanför symbolen NET. 5.8 Displayens bakgrundsljus Tryck på knappen, displayen lyses upp. Tryck igen på knappen, bakgrundsljuset stängs av. HTS_A-BA-se

23 7. Justering och godkännande 7.1 Justering Eftersom värdet av jordens tyngdacceleration inte är jämnt i varje plats på jorden ska varje våg anpassas - enligt vägningsregel som framgår av fysikgrunderna - till jordens acceleration som råder i vågens uppställningsplats (endast om vågen inte fabriksjusterats i uppställningsplatsen). Denna justeringsprocess ska utföras vid första idrifttagande, efter varje ändring av vågens läge samt vid varierande omgivningstemperatur. För att få exakta mätvärden ska vågen dessutom regelbundet justeras även i vägningsläget. Justeringsviktens vikt beror på vågens kapacitetsområde. Om möjligt ska justeringen utföras med hjälp av en justeringsvikt vars vikt i största möjliga mån motsvarar vågens maximala belastning. Information avseende standardvikter finns tillgänglig på adressen: Säkerställ stabila omgivningsförhållanden. Ge vågen nödvändig uppvärmningstid (se avs. 1) för att stabilisera vågen. Typgodkända modeller Justeringsförfarandet beskrivs i en separat instruktion. Den kan hittas i Internet på adressen: 23 HTS_A-BA-se-1531

24 7.2 Godkännande Allmänt: Enligt direktivet 2009/23/EG ska vågar godkännas om de används på följande sätt (lagstadgat användningsområde): a) i handeln när varans pris fastställs genom vägning; b) vid tillverkning av läkemedel på apotek samt för analyser på medicinska och läkemedelslaboratorier; c) för myndighetssyften; d) vid tillverkning av färdiga förpackningar. Kontakta lokal myndighet för mått och vikt. Föreskrifter för godkännande: Vågar som i tekniska data betecknas som sådana som lämpar sig för godkännande har ett typgodkännande som gäller i hela EU. Om vågen ska användas i ett av ovannämnda användningsområden som kräver godkännande måste godkännandet förnyas regelbundet. Vågens återgodkännande sker i enlighet med föreskrifter som gäller i aktuellt land. Ex. I Tyskland gäller godkännandet oftast i 2 år. Följ föreskrifter som gäller i användarlandet! Vågens godkännande utan plombering är ogiltigt. Vid typgodkända vågar informerar åsatta plomberingar om att vågen får öppnas och servas endast av utbildad och behörig personal. Vid förstörd plombering upphör godkännandet. Följ nationella lagar och föreskrifter. I Tyskland krävs återgodkännande. Kontrollsiffran är viktig vid godkända vågar! Kontrollsiffran visas efter påslagning av vågen. Siffran anpassas automatiskt efter varje hämtning av justeringsmenyn. Vid godkända vågar ingår den som en del av bedömningen av överensstämmelsen. Tack vare den är det alltid möjligt att kontrollera om ny justering utförts. För att visa kontrollsiffran slå ifrån och slå på vågen igen genom att trycka på knappen. Displayen visar följande indikeringar i följd (exempel): Kontroll av LED-displayens sektioner CH.9 Ackumulatorns laddningsstatus (ex: CH.9 motsvarar 90% laddning 8985 Kontrollsiffra Godkännandet gäller inte om systemets kontrollsiffra inte stämmer överens med den kontrollsiffra som står på vågens märkskylt. HTS_A-BA-se

25 8. Felmeddelanden Felmeddela nde --ol- LOb Beskrivning Överskriden maximal kapacitet Urladdad ackumulator. När indikeringen "OB" visas stängs vågen automatiskt av efter 1 minut för att spara ackumulatorn. Möjliga orsaker Minska belastningen Kontrollera om vågen inte är skadad Ladda ackumulatorn. Vid andra meddelanden ska vågen stängas av och slås på igen. Kontakta tillverkaren om felmeddelandet inte försvinner. 9. Underhåll och bortskaffning 9.1 Underhåll och avfallshantering Skada på kranvågen! FÖRSIKTIGHET Använd inga i industriella lösningsmedel eller kemiska medel. Tangentsatsen och displayen ska rengöras med en mjuk trasa fuktad med fönsterrengöringsmedel. Bortskaffning av förpackningen och enheten ska ske i enlighet med landets eller lokal lagstiftning som gäller på enhetens driftplats. 25 HTS_A-BA-se-1531

26 10. Underhåll och reparation Fara Risk för person- och egendomsskador! Kranvågen är en del av krananläggningen! För att säkerställa ett säkert handhavande ska följande anvisningar följas: Regelbundet underhåll ska utföras av utbildade specialister. Utför regelbundet underhåll och reparationer, se avs Byte av delar ska endast utföras av utbildade specialister. Vid avvikelser mot säkerhetschecklistan, får vågen inte tas i drift. Användaren får inte reparera själv kranvågen. Reparationer får endast utföras av KERNs auktoriserade serviceverkstäder Regelbundet underhåll och reparation Regelbundet underhåll som genomförs varje 3 månader får endast utföras av en specialist med grundläggande kunskaper inom handhavandet av kranvågar. Landspecifika säkerhets- och arbetsmiljöföreskrifter samt arbets-, drifts- och säkerhetsanvisningar gällande hos användarens företag ska följas. För måttkontroll får endast godkända kontrollinstrument användas. Regelbundet underhåll som genomförs varje 12 månader får endast utföras av utbildade specialister (KERNs service). Resultat från underhåll ska antecknas i checklistan (avs. 10.3). Extra resultat från utökat underhåll ska antecknas i checklistan (avs. 11.1). Man ska även anteckna utbytta delar (avs. 11.2). HTS_A-BA-se

27 10.2 Regelbundet underhåll Första idrifttagande efter varje 3 månader eller alltid efter vägningar Efter varje 12 månader eller alltid efter vägningar Varje 5 år eller alltid efter vägningar Varje 10 år eller alltid efter vägningar Kontroll av samtliga mått, se "Checklista", avs Kontroll av schackelns slitage avseende på plastiska deformationer, mekaniska skador (ojämnheter), hack, spår, repor, rost, gängskador och vridning. Kontroll av infästningen av krokens låsfjäder, dessutom kontroll av skador och korrekt funktion. Kontroll av glapp i saxsprinten och schackeln. Vid överskridande av tillåten avvikelse från ursprungligt mått (se "Checklista", avs. 10.3) eller oegentligheter, ska vågen genast repareras av utbildade specialister (KERNs service). Vågen får inte repareras själv. Vågen ska genast tas ur drift! Servicepartnern måste dokumentera alla reparationer och använda reservdelar (se "Checklista", avs. 11.2). Det utvidgade underhållet måste utföras av utbildade specialister (KERNs service). Under den genomgripande kontrollen ska alla element vilka överför lasten kontrolleras med hjälp av magnetpulvermetoden avseende på sprickor. Samtliga element vilka överför belastningar ska bytas ut av utbildade specialister (KERNs service). Komplett utbyte av kranvågen. Anvisning Under kontroll av slitage ska anvisningar i bilden nedan följas (avs. 10.3). 27 HTS_A-BA-se-1531

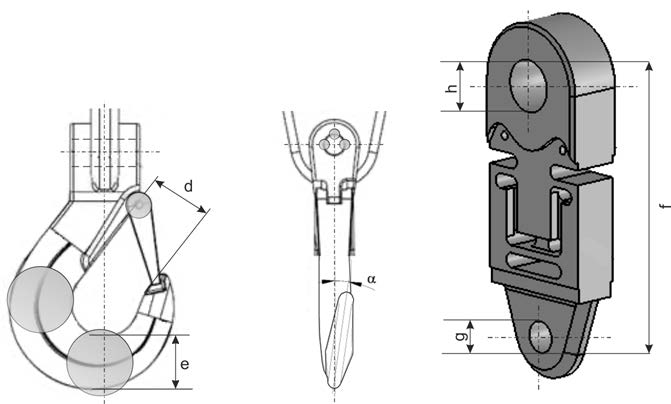

28 10.3 Checklista "Regelbundet underhåll, (se avs. 10.2) Originalmått av hängvågen*, serienummer: Kapacitetsområde Schackel Krok Upphängningsöglor a (mm) b (mm) c (mm) Åtgång Saxsprint och mutter d (mm) e (mm) Åtgång Vinkel α ( ) f (mm) g (mm) h (mm) Datum Kontrollant * Dessa data återfinns i dokumentet som medlevererats med vågen. Dokumentet ska sparas. Schackel Krok Upphängningsöglor a b c Slitage (se gråa fält) Skruv och mutter d e α Slitage (se gråa fält) f g ( ) h ( ) Max tillåten avvikelse 5 % 0 % 5 % Inga deformationer eller sprickor Ordentligt fastsatta 10% 5% 10 Inga deformationer eller sprickor 1% 1% 1% Datum Kontrollant Kontroll före fösta användning 3 månader/ månader/ x 9 månader/ x 12 månader/ x 15 månader/ x 18 månader/ x 21 månader/ x Schackel Krok Upphängningsöglor HTS_A-BA-se

29 a b c Slitage (se gråa fält) Skruv och mutter d e α Slitage (se gråa fält) f g ( ) h ( ) Max tillåten avvikelse 5 % 0 % 5 % Inga deformationer eller sprickor Ordentligt fastsatta 10% 5% 10 Inga deformationer eller sprickor 1% 1% 1% Datum Kontrollant Kontroll före fösta användning 24 månader/ månader/ x 30 månader/ x 33 månader/ månader/ x 39 månader/ x 42 månader/ månader/ x 51 månader/ x 54 månader/ månader/ x 60 månader/ x Samtliga delar vilka överför belastningar ska bytas ut av KERNs auktoriserade service. Fet stil = Dessa underhåll måste utföras av KERNs auktoriserade servicepartner. HTS_A-BA-se

30 HTS_A-BA-se

31 11. Bilaga 11.1 Checklista "Utökat underhåll (genomgripande kontroll) Det utvidgade underhållet måste utföras av KERNs auktoriserade service. Kranvåg Modell. Serienummer. Cykel Provning med magnetpulver avseende på sprickor Schackel Krok Upphängningsöglo r Datum Efternamn Namnteckning 12 månader/ x 24 månader / x 36 månader/ x 48 månader/ x 60 månader/ x 72 månader/ månader/ månader/ x 108 månader/ x 120 månader/ x Komplett utbyte av kranvågen HTS_A-BA-se

32 11.2 Lista "Reservdelar och reparationer väsentliga ur säkerhetens synpunkt" Reparationer måste utföras av KERNs auktoriserade service. Kranvåg Modell. Serienummer. Del Åtgärd Datum Efternamn Namnteckning HTS_A-BA-se

33 Kranvåg Modell. Serienummer. Del Åtgärd Datum Efternamn Namnteckning HTS_A-BA-se
