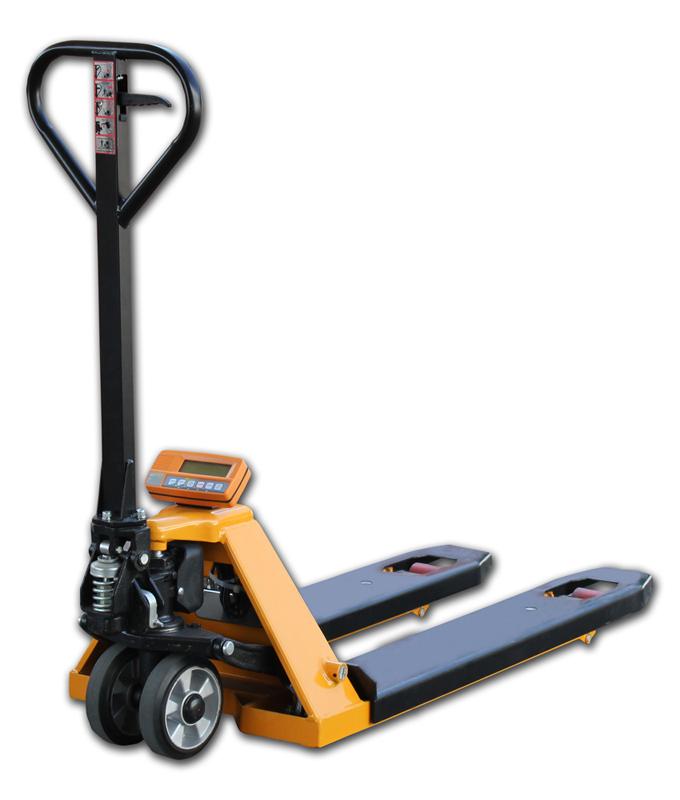

2 SE KERN VFB Version /2013 Bruksanvisning Lyftvagn med våg (Pallvåg) Innehållsförteckning 1 Tekniska data Grundläggande anvisningar gällande vågsystemet Ändamålsenlig användning Oändamålsenlig användning Garanti Tillsyn över kontrollapparater Grundläggande anvisningar gällande vågsystemet Iakttagande av anvisningar enligt bruksanvisningen Utbildning av personal Transport och förvaring Leveranskontroll Förpackning/returfrakt Uppackning, uppställning och idrifttagande Montering av pallvagnen Styrstång Display Korrekt användning av lyften Vågsystemets uppställnings- och användningsplats Leveransomfattning Anslutning till elnätet Ackumulatordrift Uppstart Översikt Översikt av indikeringar Översikt av tangentsatsen Numerisk inmatning med hjälp av navigeringsknapparna Linearisering Justering Nollställning

3 8 Displayfunktioner Före vägning Kontroll av nollpunkten Nettovägning: Tarering genom knapptryckning Numerisk inmatning av taravärdet ("PRE-TARE" funktion) Inmatning av taravikt Att radera pretaravärde: Vägning Bruttovägning Nettovägning Omkoppling mellan viktenheterna Vägning med toleransområde Manuell summering Automatisk summering Vägning av djur Funktion med toppvärde Meny Navigering i menyn Menyöversikt Underhåll, upprätthållande av funktionsdugligt skick, bortskaffning Rengöring Underhåll, upprätthållande av funktionsdugligt skick Bortskaffning Felmeddelanden Hjälp vid små fel

4 1 Tekniska data KERN VFB 2T-3 Avläsningsnoggrannhet (d) Kapacitet (Max) Upprepbarhet Linearitet Uppvärmningstid Rekommenderad justeringsvikt (ej adderad), klass Tillåten omgivningstemperatur Luftfuktighet Viktenheter Strömförsörjning Batteri "Auto off" funktion Nettovikt Gaffelhöjd Sifferhöjd i LCD-displayen 1 kg 2000 kg 1 kg ±2 kg 10 min 1 t (M1) -10 C. +40 C max 95% (utan kondensering) kg, lb V AC 12 V, 500 ma 7,2 V, 2000 mah driftstid - bakgrundsljus av: 40 h driftstid - bakgrundsljus på: 20 h laddningstid: 12 h möjliga val: 0, 3, 5, 10, 30 min 126 kg max: 200 mm min: 85 mm 22 mm 4

5 Mått i mm: 2 Grundläggande anvisningar gällande vågsystemet 2.1 Ändamålsenlig användning Det av er inköpta vågsystemet används för bestämning av vikt (vägningsvärde) på det gods som vägs. Det ska betraktas som "icke-självständig våg", dvs. material för vägning ska placeras försiktigt i mitten av lastgafflarna. Vägningsresultatet kan läsas av efter att värdet stabiliserat sig. 5

6 2.2 Oändamålsenlig användning Vågsystemet är inte avsett för dynamisk vägning. Om den vägda godsmängden minskas eller ökas något kan den inbyggda "kompenserings- och stabiliseringsmekanismen" ge felaktiga utslag från vägningen! (Exempel: en vätska rinner långsamt ut ur en behållare som befinner sig på vågsystemet) Utsätt inte lastgafflarna för långvarig belastning. Detta kan skada mätmekanismen. Undvik slag eller överbelastning av vågsystemet utöver angiven maximal (Max) belastning inkl. befintlig tarabelastning. Detta skulle kunna skada vågsystemet. Använd aldrig vågsystemet i explosionsfarliga utrymmen. Standardutförande är inte explosionssäkert utförande. Det är förbjudet att utföra några konstruktionsändringar i vågsystemet. Detta kan orsaka felaktiga vägningsresultat, brott mot tekniska säkerhetsvillkor eller förstöra vågsystemet. Vågsystemet får endast används i enlighet med givna anvisningar. För annan användning/andra användningsområden ska skriftligt tillstånd från KERN inhämtas. 2.3 Garanti Garantin upphör: då våra anvisningar enligt bruksanvisningen inte följs; när vågen används på ett icke ändamålsenligt sätt; då man modifierar eller öppnar enheten; vid mekanisk skada eller skada till följd av media, vätskor; vid vanligt slitage; vid felaktig inställning eller felaktig elinstallation; vid överbelastning av mätmekanismen. 2.4 Tillsyn över kontrollapparater Inom ramen för kvalitetssäkringssystemet ska vågsystemets tekniska mätegenskaper och eventuell standardvikt kontrolleras regelbundet. Ansvarig användare ska i detta syfte bestämma en lämplig tidsintervall samt typ och omfattning på sådan kontroll. Information gällande tillsyn över kontrollapparater, däribland vågar, samt nödvändiga standardvikter kan hittas på KERNs hemsida ( Standardvikterna samt vågarna kan snabbt och billigt justeras hos av DKD (Deutsche Kalibrierdienst) ackrediterat KERNs kalibreringslaboratorium (återställande till den i landet gällande standarden). 6

7 3 Grundläggande anvisningar gällande vågsystemet 3.1 Iakttagande av anvisningar enligt bruksanvisningen Före uppställning och idrifttagande av vågsystemet läs noga bruksanvisningen även om ni redan har erfarenhet av KERNs vågar. Alla språkversioner innehåller icke bindande översättning. Originaldokumentet på tyska språket är bindande. 3.2 Utbildning av personal Endast utbildad personal får handha och utföra underhåll av apparaten. 4 Transport och förvaring 4.1 Leveranskontroll Omedelbart efter leverans kontrollera att paketet inte har synliga skador, samma gäller för instrumentet efter uppackning. 4.2 Förpackning/returfrakt Spara alla delar av originalförpackningen för eventuell returfrakt. Använd endast originalförpackning för returfrakt. Vid utskick koppla ifrån alla anslutna kablar och lösa/rörliga delar. Återmontera transportskydden om sådana finns. Skydda alla delar, ex. vindskyddet i glas, vågplattan, nätadaptern osv. mot stötar och skador. 7

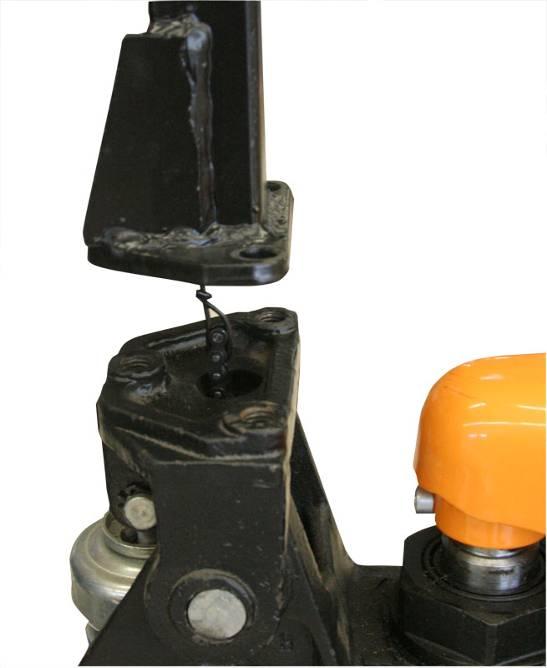

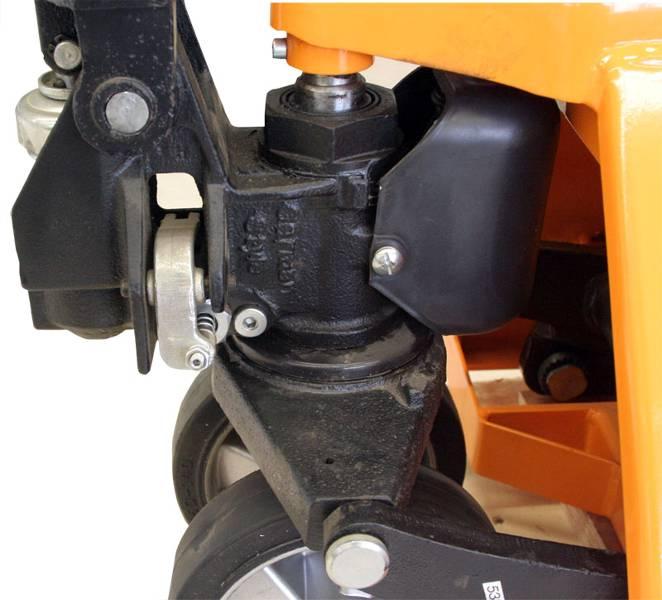

8 5 Uppackning, uppställning och idrifttagande 5.1 Montering av pallvagnen Styrstång Styrstången och hydraullyften levereras separat. Före uppstart ska båda konstruktionsdelarna sättas ihop med varandra. Detaljer, se nedan. Skruva in hydraullyftens justerskruv. Trä kedjan av styrstångens länk igenom öppningen och sedan genom tappen i lyftvagnen. 8

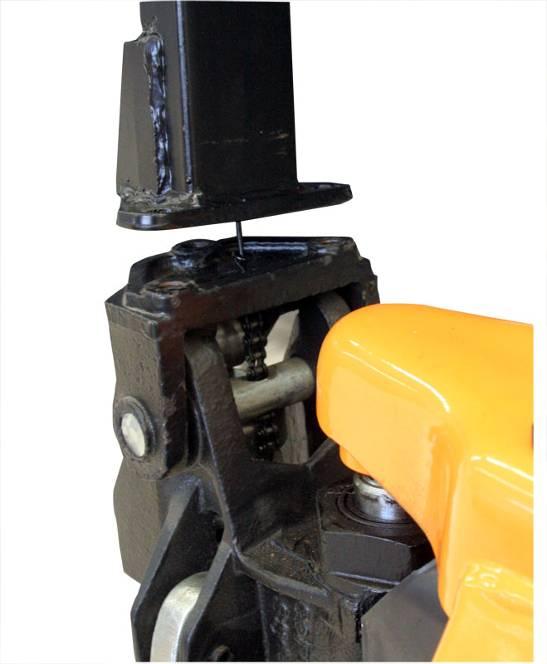

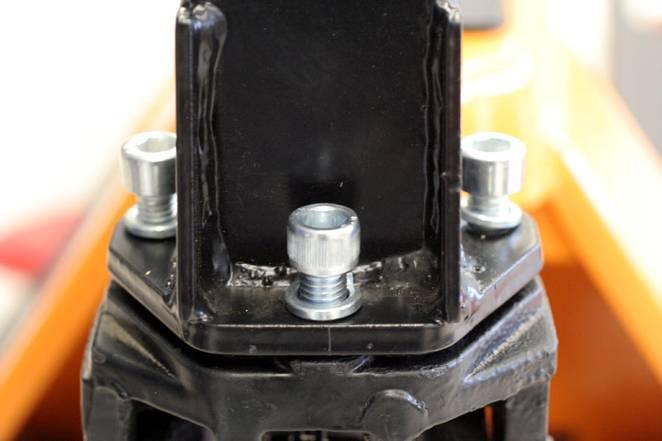

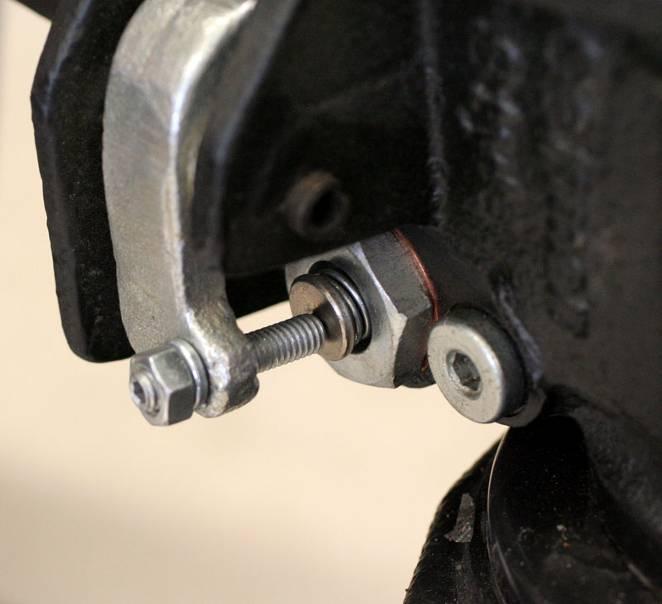

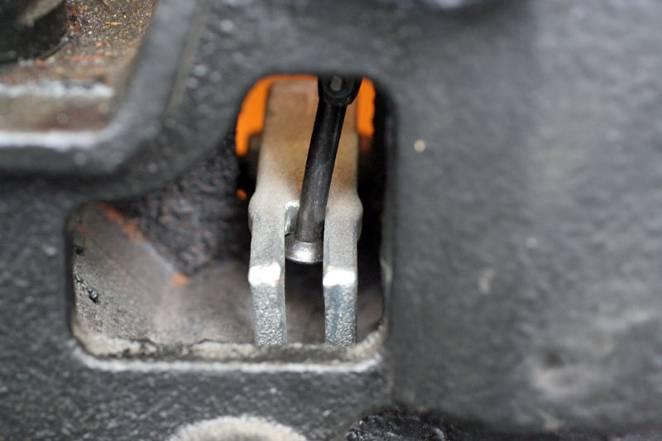

9 Montera styrstången med hjälp av 3 skruvar. Stången som finns vid nedre ändan av länkens kedja ska föras in i den stora avlånga öppningen på pallvagnen tills man känner motstånd. För att starta lyftmekanismen skruva in justerskruven mot den förinställda begränsaren. 9

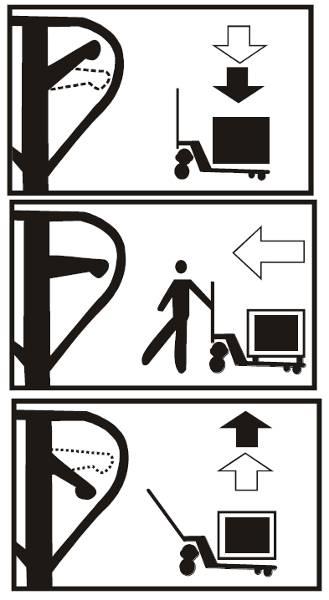

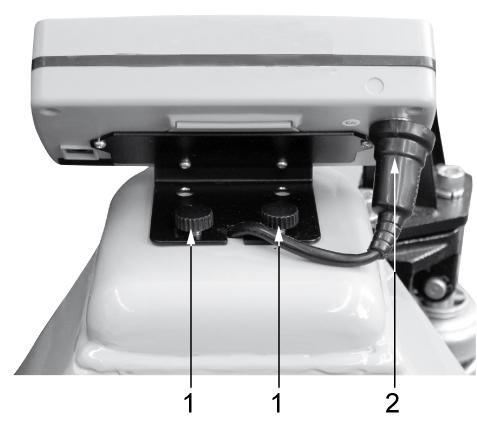

10 5.1.2 Display Montera displayen till pallvågen med hjälp av två rattar (1) skruva in lastcellernas kabel (2) i displayens kontakt. 5.2 Korrekt användning av lyften Sänkning av lastgafflar Lasttransport Lyftning av lastgafflar 10

11 5.3 Vågsystemets uppställnings- och användningsplats Vågsystemet är konstruerat för att uppnå trovärdiga vägningsresultat vid normala driftsförhållanden. Val av rätt uppställningsplats säkerställer exakt och snabb funktion. Vid val av uppställningsplats Iaktta följande regler: Lasten ska lyftas fritt utan beröring av displayhöljet eller andra pallar. Felaktig lastlyftning Korrekt lastlyftning Vid en lutning som överstiger 2 sjunker vågsystemets noggrannhet med ca 0,1% per grad. Denna effekt uppkommer också vid hål och ojämnheter. Slät underlag är optimalt. Mest exakta vägningsresultat uppnås när lastens tyngdpunkt befinner sig mellan gafflarna. Vid icke-centrerad belastning böjs gafflarna ut och vrids något. Detta kan orsaka sämre noggrannhet. Vid modeller som lämpar sig för godkännande aktiveras en lutningsbrytare som stänger av displayen vid icke-centrerad belastning eller lutning som påverkar noggrannheten. 11

12 Last Pall Ooptimal lastplacering Optimal lastplacering Temperaturområde: Inom temperaturområdet från 10 till +40 C uppgår den maximala avvikelsen till 0,1% av vägd vikt. Utanför det angivna temperaturområdet kan avvikelser upp till 0,3% förekomma. Undvik vibrationer under vägning Skydda vågsystemet mot hög luftfuktighet, ångor, vätskor och damm. Utsätt inte vågen för hög fuktighet under en lång tid. Oönskad kondensbildning (kondensering av luftfukten i apparaten) kan förekomma då kall apparat placeras i ett mycket varmare utrymme. I sådant fall koppla apparaten ifrån strömnätet och tillåt den anpassa sig till omgivningstemperaturen i ca 2 timmar. Vid förekomst av elektromagnetiska fält (ex. mobiltelefoner eller radioapparater), statiska laster och ostabil strömförsörjning kan stora avvikelser i vägningsresultatet förekomma (felaktigt resultat). I sådant fall ändra vågens placering eller avlägsna störningskällan. 12

13 5.4 Leveransomfattning Serietillbehör: Lyftvagn med våg Ackumulator 7,2 V/2000 mah Nätadapter Insexnyckel Bruksanvisning 5.5 Anslutning till elnätet Strömförsörjning sker med extern nätadapter. Det på apparaten angivna spänningsvärdet måste stämma överens med lokal spänning. Använd endast originalnätadaptrar från KERN. Andra produkter får endast användas med KERNs medgivande. 5.6 Ackumulatordrift Före första användning ska batteriet laddas med hjälp av nätadaptern i minst 12 timmar. Visning av batterisymbolen i displayen betyder att batteriet snart blir urladdat. Vågen kan fortsätta arbeta i ca 10 timmar och sedan stängs den automatiskt av. Ackumulatorn ska laddas med hjälp av medlevererad nätenhet. Under laddning visas en blinkande batterisymbol. Batterisymbolen indikerar laddningsstatus: Spänningen har sjunkit under rekommenderad minimum. Ackumulatorn är låg och blir snart urladdad. Ackumulatorn är fullt laddad (batterisymbolen blinkar under laddning). 5.7 Uppstart Ladda ackumulatorn full innan vågsystemet startas upp. För att aktivera vågsystemet tryck på knappen. Efter ca fem minuter uppnår elektroniken och lastcellerna sin arbetstemperatur. Innan dess kan avvikelser upp till ca 0,3% förekomma. Lyft laster först efter nollställning. 13

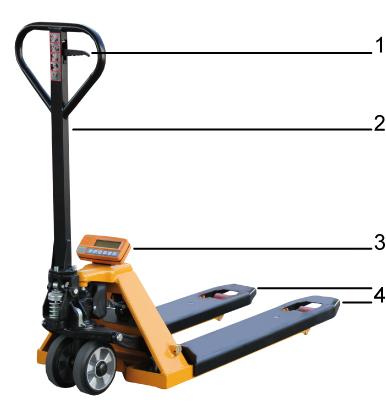

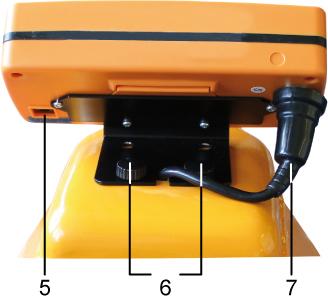

14 5.8 Översikt 1 Manuell styrspak 2 Styrstång 3 Display 4 Lastgafflar 5 Kontakt för nätadapter 6 Rattar 7 Lastcellernas kabel Manuell styrspak (manuell styrspak + styrstång = lyft) 14

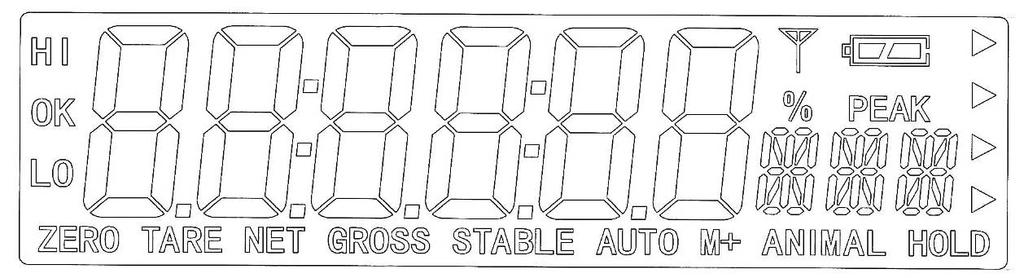

15 5.9 Översikt av indikeringar Indikering Betydelse Batteristatus STABLE ZERO GROSS NET AUTO Stabiliseringssymbol Nollindikering Bruttovikt Nettovikt Automatisk summering är aktiv M+ Summering HI OK LO Symboler vid vägning med toleransområde 15

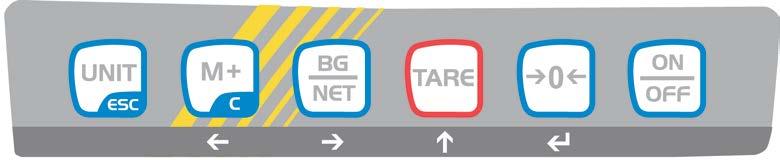

16 5.10 Översikt av tangentsatsen Knapp Funktion Påslagning/frånslagning Nollställning Knapp Bekräftelse av inmatade data Tarering Hämtning av "Pre-Tare" funktionen (tryck och håll knappen intryckt) Knapp Ökning av den blinkande siffrans värde under numerisk inmatning Bläddra framåt i menyn Addering av viktvärdet till summinnet C Radering Indikering av totalsumma Överföring av vägningsdata via gränssnittet Omkoppling mellan "Bruttovikt" "Nettovikt" Knapp Val av siffra till höger Omkoppling mellan viktenheterna ESC Gå ur menyn/återgång till vägningsläget 16

17 Knapptryckning accepteras endast då lasten är stabil (och stabiliseringssymbolen "STABLE" visas). Funktioner som är synliga i displayen utförs endast vid stabil last Numerisk inmatning med hjälp av navigeringsknapparna Knapp Navigeringsknappar Funktion Knapp Värdeökning för blinkande siffra Knapp Val av siffra till vänster Radering Knapp Val av siffra till höger Knapp Avsluta inmatning 17

18 6 Linearisering Linearitet innebär vågens största möjliga avvikelse (positiv och negativ avvikelse) av viktindikeringen i förhållande till viktvärdet av en viss standardvikt inom hela kapacitetsområdet När en avvikelse från lineariteten konstateras genom tillsyn över kontrollapparater kan den åtgärdas genom linearisering. Linearisering får endast utföras av en specialist med breda kunskaper inom våghantering. De använda standardvikterna ska fullfölja vågens specifikation, se avs. 2.4 "Tillsyn över kontrollapparater" Säkerställ stabila omgivningsförhållanden. Se till att vågen får nödvändig uppvärmningstid som krävs för stabilisering. Efter framgångsrik linearisering ska vågen justeras. 18

19 Hämtning av meny I vägningsläget tryck samtidigt på och knapparna. Första menyblocket visas. Tryck några gånger på knappen tills menyblocket visas. Tryck på knappen, begäran om lösenord visas. Tryck på,, knapparna i följd, första menyposten visas. Tryck på knappen, menyblocket visas. Bekräfta genom att trycka på knappen, menyposten visas. Bekräfta genom att trycka på knappen, menyposten visas. Tryck några gånger på knappen, menyposten visas. Bekräfta genom att trycka på knappen och med hjälp av knappen välj önskad inställning: = Justering, se avsnitt 7; = Linearisering, se avs

20 Linearisening: Hämta menyposten. Bekräfta genom att trycka på knappen. Det får inte finnas några föremål på vågplattan. Vänta tills stabiliseringssymbolen visas och sedan tryck på knappen. Vid indikeringen "LoAd 1" ställ försiktigt upp den första justeringsvikten (1/3 max) i mitten av vågplattan. Vänta tills stabiliseringssymbolen visas och sedan tryck på knappen. Vid indikeringen "LoAd 2" ställ försiktigt upp den andra justeringsvikten (2/3 max) i mitten av vågplattan. Vänta tills stabiliseringssymbolen visas och sedan tryck på knappen. Vid indikeringen "LoAd 3" ställ försiktigt upp den tredje justeringsvikten (max) i mitten av vågplattan. Vänta tills stabiliseringssymbolen visas och sedan tryck på knappen. Efter framgångsrik justering utför vågen självtest. Först visas indikering "Err 4" en kort stund och sedan viktvärdet. Systemet är nu i vägningsläget. Ta bort justeringsvikten, indikeringen "0" visas. Vid justeringsfel eller felaktig justeringsvikt visas felmeddelande - upprepa justeringsprocessen. Efter linearisering ska vågsystemet justeras enligt nedan. 20

21 7 Justering Eftersom värdet av jordens tyngdacceleration inte är jämnt i varje plats på jorden ska varje våg anpassas - enligt vägningsregel som framgår av fysikgrunderna - till jordens acceleration som råder i vågens uppställningsplats (endast om vågen inte fabriksjusterats i uppställningsplatsen). Denna justeringsprocess ska utföras vid första idrifttagande, efter varje ändring av vågens läge samt vid varierande omgivningstemperatur. För att få exakta mätvärden ska vågen dessutom justeras även i vägningsläget. Säkerställ stabila omgivningsförhållanden. För stabilisering krävs nödvändig uppvärmningstid (se avs. 1). Systemet får inte vara belastad. Systemet bör vara upplyft med 2 lyftpulser och stå helt fritt. 7.1 Nollställning Avlasta vågsystemet och slå på det genom att trycka på knappen. Om vågsystemet inte visar "0" tryck på knappen. 21

22 Hämta menyposten, se avs. 9.1 "Hämtning av meny ). Justeringsförfarande Bekräfta genom att trycka på knappen. Det får inte finnas några föremål på vågplattan. Vänta tills stabiliseringssymbolen visas och sedan tryck på knappen. Aktuellt inställd justeringsvikt visas. (exempel) För att ändra den välj önskad inställning med hjälp av navigeringsknapparna (se avs ), aktiv post blinkar. Bekräfta genom att trycka på knappen. Ställ upp justeringsvikten i mitten av vågplattan. Vänta tills stabiliseringssymbolen visas och sedan tryck på knappen. Efter framgångsrik justering utför vågen självtest. Först visas indikeringen "Err 4" en kort stund och sedan viktvärdet. Systemet är nu i vägningsläget. Ta bort justeringsvikten, indikeringen "0" visas. Vid justeringsfel eller felaktig justeringsvikt visas felmeddelande - upprepa justeringsprocessen. 22

23 8 Displayfunktioner 8.1 Före vägning Kontroll av nollpunkten Före varje vägning kontrollera att systemet är avlastat och står fritt. Displayen måste visa "0", om så är inte fallet tryck på knappen Nettovägning: Tarering genom knapptryckning Displayen ger möjlighet att nollställa taravikten genom knapptryckning. På samma sätt kan förändringar av nettovikten mätas. Efter tarering visas minsta indikeringsområdet i displayen. Lyft upp last, ex. en pall. Pallens viktvärde visas. Tryck på knappen. Viktvärdet spara som taravärde. Displayen nollställs. Lysande indikering "NE T" betyder att taravikten är aktiv. Lägg ett prov, nu visas endast provets vikt. För att utföra ytterligare vägningar ta bort provet och förvara med nya prov på samma sätt. Med knappen kan man växla mellan brutto- och nettoviktsindikeringar. När pallen tas bort visas pallens vikt som minusvärde. Tryck igen på knappen, indikeringen nollställs. 23

24 Tips: Om vågen är obelastad visas det sparade taravärdet med "minus tecken. För att radera sparat taravärde avlasta vågplattan och tryck på knappen, nollindikering visas. Tareringsprocessen kan upprepas valfritt antal gånger. Gränsen uppnås när vågens kapacitet överskrids. 8.2 Numerisk inmatning av taravärdet ("PRE-TARE" funktion) Systemet erbjuder möjlighet att mata in taravärde. En taravikt som överstiger vågsystemets kapacitetsområde (Max) kommer inte att accepteras Inmatning av taravikt Att mata in pretaravärde eller att hämta sparat pretaravärde: I vägningsläget tryck och håll knappen intryckt i ca 3 sekunder, senast sparat taravärde visas, posten till vänster blinkar. Med hjälp av navigeringsknapparna (se avs ) mata in önskat värde, aktiv post blinkar. Bekräfta genom att trycka på knappen. Det inmatade värdet visas som negativt (minus) pretaravärde. Lyft upp lasten, nettovikt visas och dessutom syns symbolen "NET" Att radera pretaravärde: Efter inmatning av pretaravärdet ställ in alla decimalposter för "0". 24

25 8.3 Vägning Tryck lyftens manuella styrspak nedåt, vågsystemet sänks ner. Slå på vågsystemet med knappen, efter självtestet visar vågsystemet "0". Om indikeringen "0" inte visas, tryck på knappen. Placera latgafflarna under pallen så att pallen finns centralt över dem. Lyft upp lastgafflarna med hjälp av lyften så att lasten inte vidrör underlaget. Visning av stabiliseringssymbolen "STABLE" betyder att bruttovikt visas Bruttovägning När lasten lyfts upp, ex. på pall, visar displayen bruttovärdet för den vägda vikten Nettovägning Funktionen kan utföras efter tarering av systemet. Symbolen "NE T" visas. knappen används för omkoppling av indikeringar mellan netto- och bruttovikt. 25

26 8.4 Omkoppling mellan viktenheterna knappen används för inställning av olika viktenheter. Dessa måste dock aktiveras tidigare i menyn (avs.9.2). Aktivering av viktenheter: + Tryck några gånger på knappen tills menyblocket visas. Tryck på knappen, menyposten eller visas med lämplig viktenhet. Genom att trycka på knappen växla mellan menyposterna och och aktivera [on] eller avaktivera [off] viktenheter som visas. Spara vald inställning genom att trycka på knappen. Upprepa processen för varje önskad viktenhet. Tryck några gånger på vägningsläget. knappen, vågsystemet kopplas om till Växling mellan viktenheterna: I vägningsläget, genom att trycka på aktiverade viktenheterna. knappen växla mellan de tidigare 26

27 8.5 Vägning med toleransområde Det är möjligt att ange övre och nedre toleransvärde och därmed säkerställa att det vägda materialet exakt finns inom de angivna toleransgränserna. Under toleranskontroll samt vid dosering, portionering eller sortering indikerar apparaten när det övre eller nedre gränsvärdet överskrids med optisk [ok] och ljudsignal, beroende på inställningar i menyblocket " ", se avs Valt läge bp 1 bp 2 bp 3 Beskrivning Ljudsignal av. Symbolen [ok] visas och ljudsignalen hörs när det vägda materialet finns inom toleransområdet. Symbolen [ok] visas och ljudsignalen hörs när det vägda materialet finns utanför toleransområdet. 1. Hämtning av meny I vägningsläget tryck samtidigt på knapparna, första menyblocket 2. Inställning av gränsvärden och visas. Tryck på knappen, menyposten för inmatning av nedre gränsvärdet SET LOvisas. Tryck på knappen, aktuell inställning visas. Med hjälp av navigeringsknapparna (se avs ) mata in nedre gränsvärdet, aktiv post blinkar varje gång. (exempel) Bekräfta inmatad data genom att trycka på knappen. Med hjälp av knappen välj menyposten SET HI. Tryck på knappen, aktuell inställning av övre gränsvärdet visas. 27

28 Med hjälp av navigeringsknapparna (se avs ) mata in övre gränsvärdet, aktiv post blinkar varje gång. (exempel) Bekräfta inmatad data genom att trycka på knappen. Tryck på knappen, apparaten kopplas om till menyn. 3. Inställning av vägningsläget med tolerans Tryck några gånger på visas. knappen tills indikeringen Bekräfta genom att trycka på visas. knappen, menyposten Med hjälp av knappen välj menyposten BEEP. Tryck på knappen, aktuell inställning visas. Med hjälp av knappen välj önskad inställning (bp 1, bp 2, bp 3) och bekräfta genom att trycka på knappen. Tryck några gånger på knappen, vågsystemet är i läget för vägning med tolerans. Från denna stund sker en bedömning som gör det möjligt att bestämma om det vägda materialet finns inom de två toleransgränserna. 28

29 4. Vägning med toleransområde Tarera vågen med hjälp av vågbehållare. Lägg material för vägning, toleranskontroll startas. Det vägda materialet är under angiven tolerans Det vägda materialet är inom angiven tolerans Det vägda materialet är över angiven tolerans (exempel) (exempel) (exempel) Toleranskontrollen är inte aktiv när vikten understiger 20 d. För att radera gränsvärdet mata in värdet "00000 kg". 8.6 Manuell summering Med hjälp av denna funktion adderas respektive vägningsvärden till summinnet efter tryckning på knappen. Det får inte finnas någon last på lastgafflarna. Systemet måste vara stabilt (stabiliseringssymbolen "STABLE" lyser). Värdet av det summerade vägningsvärdet måste överskrida 20 d. Menyinställningar: "F4 Prt" "P Prt" 29

30 Belasta systemet med last som ska summeras. Vänta tills stabiliseringssymbolen "STABLE" visas och sedan tryck på knappen, viktvärdet adderas till summinnet. I ca 2 s visas symbolen "ACC 1" och sedan kopplas systemet tillbaka till standard vägningsläge. Symbolen "M+" visas bredvid viktindikeringen. Avlasta systemet, indikeringen återgår till "0". Belasta med den andra lasten, vänta tills stabiliseringssymbolen "STABLE" visas. Tryck igen på knappen, viktvärdet sparas. Symbolen "ACC 2" visas, innan systemet kopplas om till vägningsläget visas totalvikt i ca 2 sekunder. Utför nästa vägningar på samma sätt. Avlasta vågsystemet mellan respektive vägningar. Processen kan upprepas valfritt antal gånger tills vågsystemets kapacitetsområde överskrids. Visning av sparade vägningsdata: Systemindikeringen måste vara noll (symbolen "ZERO" visas). Tryck på knappen, i 2 sekunder visas antalet vägningar och totalvikt. Radering av vägningsdata: När nollindikeringen visas tryck på knappen, i 2 sekunder visas antalet vägningar och totalvikt. Medan denna indikering visas tryck på igen. Data i summinnet raderas. Symbolen "M+" i displayen försvinner. knappen 30

31 8.7 Automatisk summering Funktionen medger automatisk addering av respektive vägningsvärden till summinnet efter avlastning av vågen utan att man behöver trycka på knappen. Menyinställning: " " Indikeringen "AUTO" visas. Summering: Belasta systemet med last som ska summeras. Efter framgångsrik stabiliseringskontroll hörs ljudsignal. Ta bort det vägda materialet, vägningsvärdet adderas till summinnet. Indikeringen "ACC 1" visas en stund och sedan kopplas vågen om till vägningsläget. När vågen kopplats om till vägningsläget visas symbolen "M+". Nästa material som vägs kan läggas till först när indikeringen är zero. Belasta med 2a lasten. Efter framgångsrik stabiliseringskontroll hörs ljudsignal. Ta bort det vägda materialet, vägningsvärdet adderas till summinnet. I 2 s visas antalet vägningar och totalvikten. (exempel) Vid behov kan nästa vägda material summeras på det sätt som beskrivs ovan. Vågen ska avlastas mellan respektive vägningar. 31

32 Processen kan upprepas valfritt antal gånger tills vågsystemets kapacitetsområde överskrids. Visning och radering av vägningsvärde, se avs Vägning av djur Funktionen för vägning av djur lämpar sig för vägning av ostabila material. Menyinställning: Symbolen ANIMAL visas. Placera material för vägning på vågsystemet. När materialet rör sig något hörs en ljudsignal. Det skapade medelvärdet visas. Under skapandet av medelvärdet från vägning kan material för vägning adderas eller tas bort eftersom vägningsvärdet kontinuerligt uppdateras. För att avaktivera funktionen med vägning av djur/återgå till vägningsläget välj menyinställningen. 32

33 8.9 Funktion med toppvärde Funktionen medger visning av det högsta lastvärdet (toppvärdet) under vägning. Toppvärdet visas i displayen tills det raderas. Menyinställning: I vägningsläget tryck samtidigt och håll och knapparna, displayen visar symbolen "HOLD". För att lämna funktionen med toppvärde tryck på knappen och tryck igen på knappen. 33

34 9 Meny I menyn kan vågsystemets inställningar ändras och olika funktioner aktiveras. På detta sätt kan vågsystemet anpassas till individuella behov. Inställningar kan ändras i fyra menyposter. Dessutom finns det också en menypost för justering tillgänglig. 9.1 Navigering i menyn Hämtning av meny I vägningsläget tryck samtidigt på knapparna, första menyblocket och visas. Val av menyblock Val av inställning Ändring av inställningar Bekräftelse av inställning/att lämna menyn Återgång till vägningsläget Knappen används för val av nästa, respektive menyblock. Bekräfta den valda menyposten genom att trycka på knappen. Den aktuella inställningen visas. Navigeringsknappar, se avs. 5.10) används för omkoppling mellan tillgängliga inställningar. Antingen bekräfta det inmatade värdet genom att trycka på knappen eller ångra genom att trycka på knappen. För att lämna menyn tryck några gånger på knappen. 34

35 9.2 Menyöversikt Menyblock Menypunkt Tillgängliga inställningar/förklaring Vägning med toleransområde, se avs. 8.5 Viktenheter se avs. 8.4 SET Lo SET Hi to Clr to P-C to Prt Inmatning av övre gränsvärde (fabriksinställning ) Inmatning av nedre gränsvärde (fabriksinställning ) Odokumenterat g lb oz tj hj (fabriksinställning "kg") bl EL on Displayens bakgrundsljus är tänt hela tiden beep se avsnitt 8.5 EL AU EL off bp 1 bp 2 bp 3 Displayens bakgrundsljus av Automatisk aktivering av bakgrundsljuset endast efter belastning av vågplattan eller knapptryckning Ljudsignal vid vägning med toleransområde av Symbolen [ok] visas och ljudsignalen hörs när det vägda materialet finns inom toleransområdet. Symbolen [ok] visas och ljudsignalen hörs när det vägda materialet finns utanför toleransområdet. SetoF of 0 Funktionen med automatisk avstängning av of 3 of 5 of 15 of 30 Automatisk avstängning efter 3 minuter Automatisk avstängning efter 5 minuter Automatisk avstängning efter 15 minuter Automatisk avstängning efter 30 minuter 35

36 Välj önskad inställning genom att trycka på knappen och bekräfta med knappen. Manuell summering: Efter tryckning på knappen adderas vägningsvärdet till summinnet. Odokumenterat Automatisk summering: Funktionen medger automatisk addering av respektive vägningsvärden till summinnet efter avlastning av vågen. Mata in lösenordet: tryck, och knapparna i följd. Huvudmenyblock Post i underme nyn Tillgängliga inställningar/förklaring Odokumenterat Nollinställningsområde Belastningsområde vid vilket indikeringen nollställs efter påslagning av vågen. (möjliga val 0%, 2%, 5%, 10%, 20%, 50%) Nollställningsområde Belastningsområde vid vilket indikeringen nollställs efter tryckning på knappen. (möjliga val 2%, 4%, 10%, 20%, 50%, 100%) Odokumenterat 36

37 Decimalpunktens placering (möjliga val 0, 0.0, 0.00, 0.000, ) Avläsningsnoggrannhet (möjliga val 1, 2, 5, 10, 20, 50) Vågens kapacitetsområde (Max) Linearisering Justering Odokumenterat Odokumenterat Odokumenterat Värdet av den interna analogdigitala omvandlaren Återställning till 'fabriksinställningar Odokumenterat Vägningsläge (vägning med tolerans, summering) Driftsläge med vägning av djur Odokumenterat Funktion med toppvärde 37

38 10 Underhåll, upprätthållande av funktionsdugligt skick, bortskaffning 10.1 Rengöring Använd inte aggressiva rengöringsmedel (lösningsmedel osv.) utan rengör apparaten endast med en trasa fuktad med mild tvättlut. Se till att vätskor inte tränger in i apparaten och efter rengöring torka upp apparaten med en mjuk trasa Underhåll, upprätthållande av funktionsdugligt skick Beträffande upprätthållande av funktionsdugligt skick av mobila vågsystemets underrede gäller samma direktiv som för enkla, manuella lyftvagnar. Erfarenheten visar att integrerat vägningssystem fungerar även när underredet skadas till följd av överbelastning. Gällande regler: Eftersom de svängbara hjulen finns monterade i vagnens framsida är det bättre att dra vagnen än att skjuta den framåt. När lyften inte används ställ den manuella styrspaken i mittläget. På det sättet förlängs tätningarnas livslängd. För att undvika skador på elektroniken och lastcellerna ska svetsarbeten vid respektive vågsystem utföras endast av specialister. Hjullagren (med undantag för polyuretanlager samt leder inom de bärande rullarna ska rengöras och smörjas in regelbundet Bortskaffning Bortskaffning av förpackningen och enheten ska ske i enlighet med landets eller lokal lagstiftning som gäller på enhetens driftplats. 38

39 11 Felmeddelanden Felmeddelande Möjlig orsak Åtgärd Överskridet kapacitetsområde. Err 4 Vid påslagning eller tryckning på knappen är systemet utanför nollområdet. Avlasta vågsystemet. Avlasta vågsystemet och tarera igen genom att trycka på knappen. Err 6 Det interna värdet av A/Domvandlaren (analog/digital) utanför normalt område. Avlasta vågsystemet. Kontrollera anslutningar. Kontakta återförsäljaren om felmeddelandet inte försvinner. 39

40 12 Hjälp vid små fel Vid programstörningar ska vågsystemet stängas av och kopplas ifrån nätet för en stund. Sedan starta om vägningsprocessen från början. Hjälp: Fel Möjlig orsak Viktindikeringen lyser inte. Viktindikeringen ändras hela tiden. Vägningsresultatet är uppenbarligen felaktig. Vågsystemet är inte påslaget. Ackumulatorn är urladdad. Korsdrag/luftrörelser. Vibrationer Lastgafflarna är i kontakt med främmande föremål. Elektromagnetiska fält/statiska laddningar (välj en annan uppställningsplats för vågen om möjligt, stäng av utrustning som orsakar störningar) Viktindikeringen är inte nollställd Felaktig justering. Stora temperaturvariationer. Elektromagnetiska fält/statiska laddningar (välj en annan uppställningsplats för vågen om möjligt, stäng av utrustning som orsakar störningar) Vid andra felmeddelanden ska vågsystemet stängas av och slås på igen. Om felmeddelandet inte försvinner, meddela tillverkaren. 40
