1 TIDOMAT PW32 Systemet för säkerhet och trygghet

2 Säkerhetssystem PW32: Administreras via en enkel dra- och släppklient. Kan visa händelserapporter grafiskt. Skapar automatiskt anläggningsdokumentation. Har en grafisk systemkonfiguration som underlättar installationen. Har ett integrerat larm. Kan användas för resurs- och lokalbokning. Har personliga behörighetsnivåer. Kan integrera och administrera säkerhetssystemet TIDOMAT smartone. Har kortläsare som kan mer än att sköta passage. Kan integreras med presentationssystemet TIDOMAT IMP.

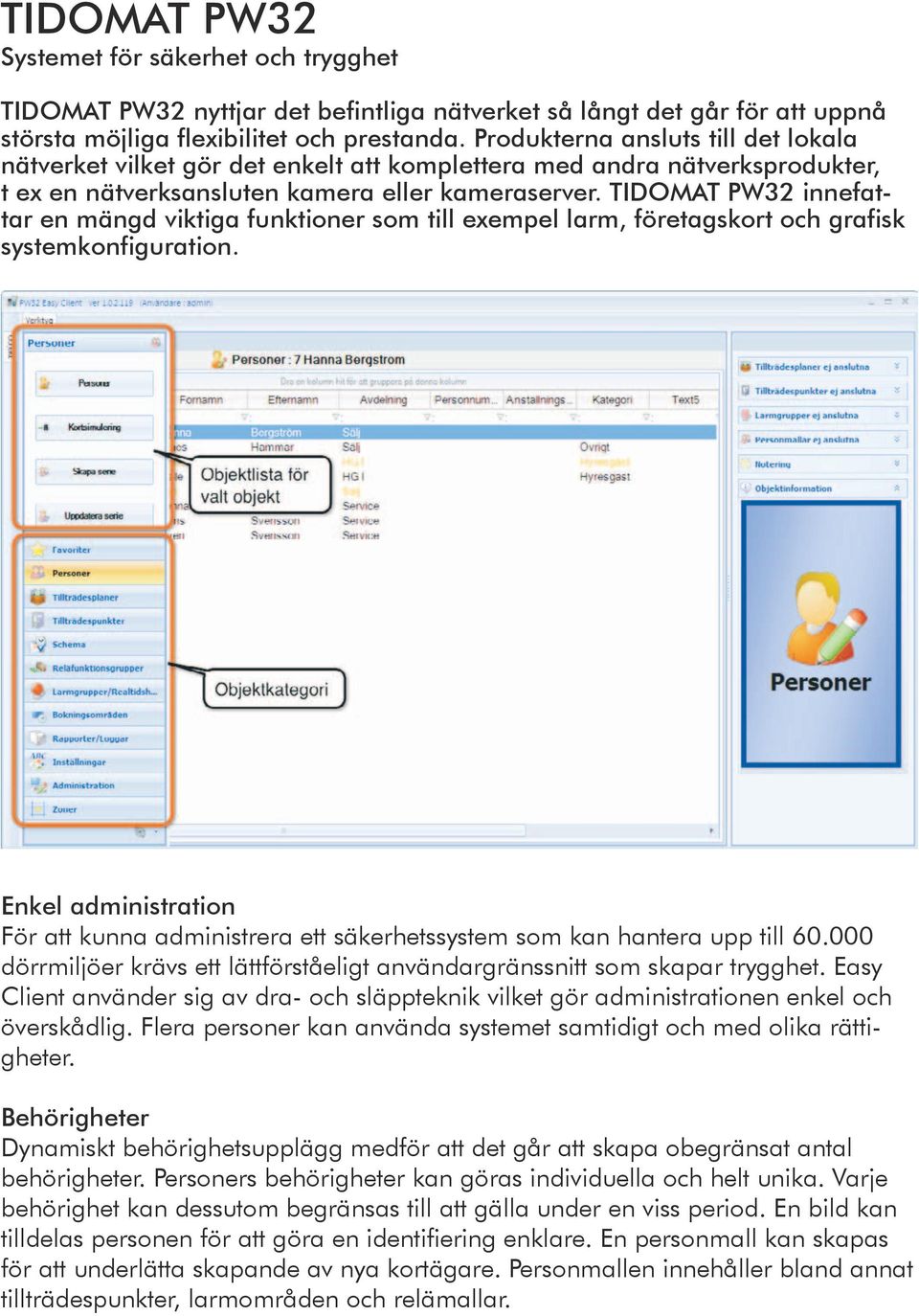

3 TIDOMAT PW32 Systemet för säkerhet och trygghet TIDOMAT PW32 nyttjar det befintliga nätverket så långt det går för att uppnå största möjliga flexibilitet och prestanda. Produkterna ansluts till det lokala nätverket vilket gör det enkelt att komplettera med andra nätverksprodukter, t ex en nätverksansluten kamera eller kameraserver. TIDOMAT PW32 innefattar en mängd viktiga funktioner som till exempel larm, företagskort och grafisk systemkonfiguration. Enkel administration För att kunna administrera ett säkerhetssystem som kan hantera upp till dörrmiljöer krävs ett lättförståeligt användargränssnitt som skapar trygghet. Easy Client använder sig av dra- och släppteknik vilket gör administrationen enkel och överskådlig. Flera personer kan använda systemet samtidigt och med olika rättigheter. Behörigheter Dynamiskt behörighetsupplägg medför att det går att skapa obegränsat antal behörigheter. Personers behörigheter kan göras individuella och helt unika. Varje behörighet kan dessutom begränsas till att gälla under en viss period. En bild kan tilldelas personen för att göra en identifiering enklare. En personmall kan skapas för att underlätta skapande av nya kortägare. Personmallen innehåller bland annat tillträdespunkter, larmområden och relämallar.

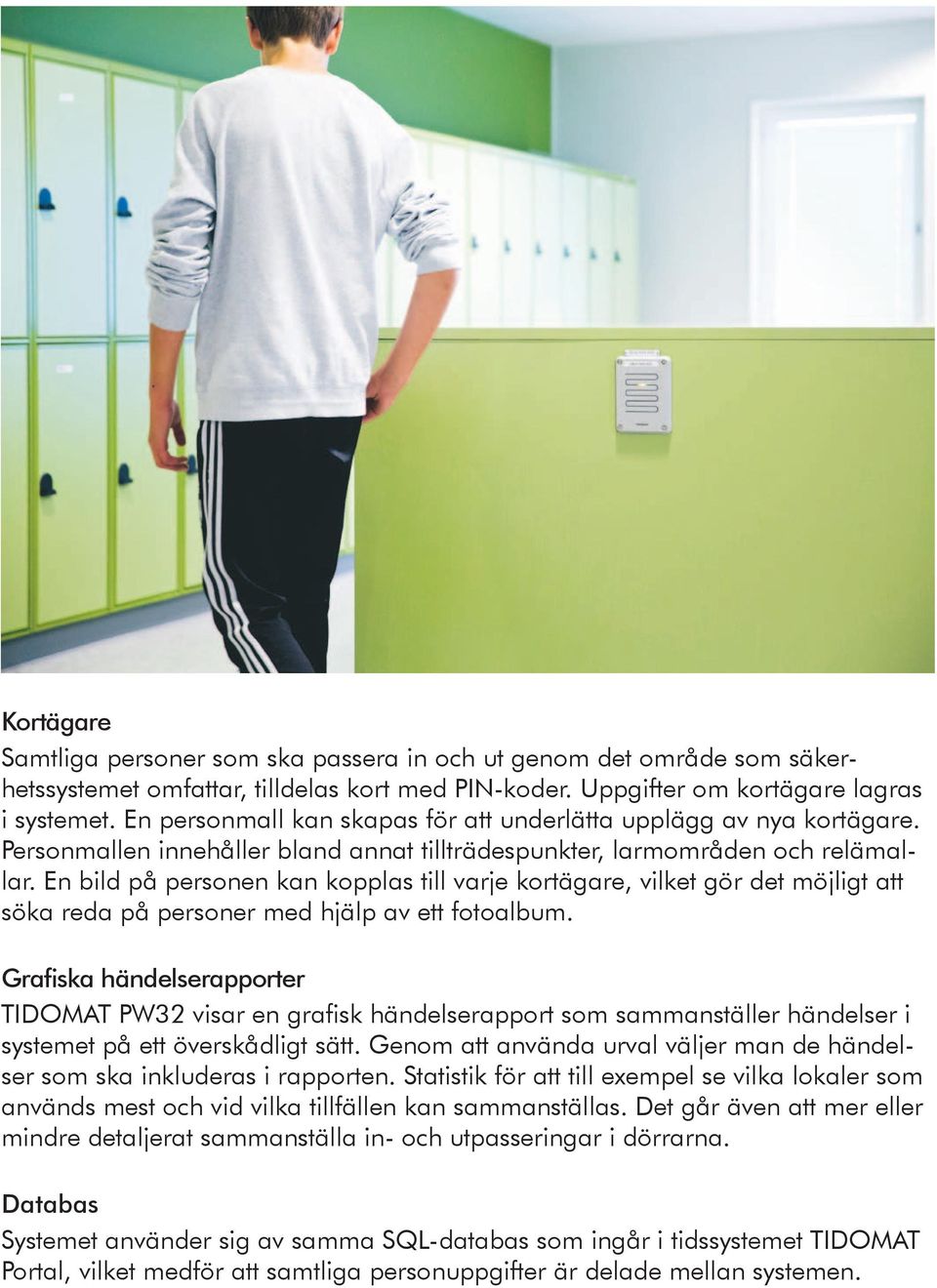

4 Kortägare Samtliga personer som ska passera in och ut genom det område som säkerhetssystemet omfattar, tilldelas kort med PIN-koder. Uppgifter om kortägare lagras i systemet. En personmall kan skapas för att underlätta upplägg av nya kortägare. Personmallen innehåller bland annat tillträdespunkter, larmområden och relämallar. En bild på personen kan kopplas till varje kortägare, vilket gör det möjligt att söka reda på personer med hjälp av ett fotoalbum. Grafiska händelserapporter TIDOMAT PW32 visar en grafisk händelserapport som sammanställer händelser i systemet på ett överskådligt sätt. Genom att använda urval väljer man de händelser som ska inkluderas i rapporten. Statistik för att till exempel se vilka lokaler som används mest och vid vilka tillfällen kan sammanställas. Det går även att mer eller mindre detaljerat sammanställa in- och utpasseringar i dörrarna. Databas Systemet använder sig av samma SQL-databas som ingår i tidssystemet TIDOMAT Portal, vilket medför att samtliga personuppgifter är delade mellan systemen.

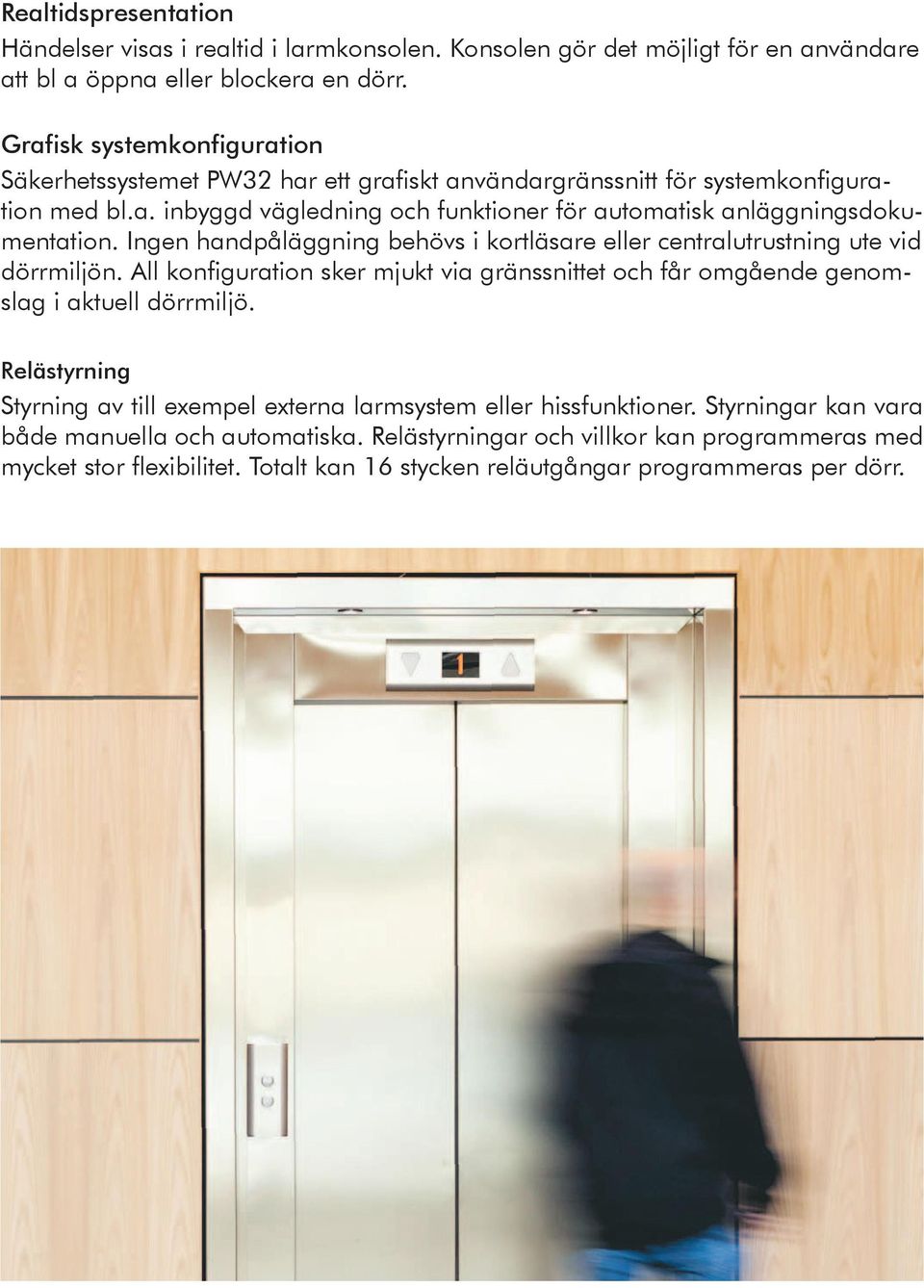

5 Realtidspresentation Händelser visas i realtid i larmkonsolen. Konsolen gör det möjligt för en användare att bl a öppna eller blockera en dörr. Grafisk systemkonfiguration Säkerhetssystemet PW32 har ett grafiskt användargränssnitt för systemkonfiguration med bl.a. inbyggd vägledning och funktioner för automatisk anläggningsdokumentation. Ingen handpåläggning behövs i kortläsare eller centralutrustning ute vid dörrmiljön. All konfiguration sker mjukt via gränssnittet och får omgående genomslag i aktuell dörrmiljö. Relästyrning Styrning av till exempel externa larmsystem eller hissfunktioner. Styrningar kan vara både manuella och automatiska. Relästyrningar och villkor kan programmeras med mycket stor flexibilitet. Totalt kan 16 stycken reläutgångar programmeras per dörr.

6 Larm Helt integrerat larmsystem där även externa larmsystem kan implementeras i larmstrukturen. Enkelt att skapa larmgrupper från samtliga larmpunkter i TIDOMAT PW32, t ex sabotage, uppbruten dörr och dörr öppen för länge. Av- och påslag av larm görs enkelt via kortläsare. Kortanvändare med rätt behörighet kan även hantera andra larmområden än den kortläsaren ingår i. Kortläsarens grafiska teckenfönster gör det möjligt för kortanvändare att få detaljerad information angående utlösta larmer eller fel. Via koppling till TIDOMAT IMP finns även möjligheten att styra larmet via stora touchskärmar. Vid utlöst larm finns flera möjligheter till styrning, t ex sms och larmprotokoll via TCP/IP. Företagskort TIDOMAT PW32 importerar bilder i jpeg- och bmpformat eller hämtar bilder direkt från en nätverks-, USB- eller digitalkamera. Bilderna laddas i systemet och redigeras i ett designprogram för kortlayouter. Här kan även företagslogotyp och fri text läggas till. Det färdiga företagskortet skrivs ut på en specialskrivare för passerkort. Företagskortet kan även skrivas ut på papper för till exempel tillfälligt besökskort. Aktivering av kort Lättanvänd kortaktiveringsfunktion som underlättar vid aktivering av tillfälliga dag- eller periodkort. Genom att bara välja typ av giltighet och sedan visa kortet för en inläsningsenhet, aktiveras kortet. Denna funktion lämpar sig t ex i en reception där receptionisten enkelt ska kunna aktivera tillfälliga behörighetskort.

7 Bokning Integrerad grafisk funktion för bokning av lokaler eller resurser. Bokningarna kan utföras på många olika sätt. De kan bokas i intervaller, veckovis med rullande schema eller vid enstaka tillfällen. Varje enskild bokning kan associeras med en eller flera reläfunktioner. Systeminställningar avgör om överlappande bokningar skall tillåtas eller ej. Den grafiska bokningsstatistiken ger en överskådlig bild över hur bokningar blivit nyttjade. Bokningar kan enkelt göras via kortläsaren med grafiskt teckenfönster. Import av persondata från LDAP Persondata och behörigheter kan enkelt importeras från ett företags katalogtjänst/ad. När kortägaren skapas hämtas personens namn, avdelning, telefonnummer med mera. Kortägaren tilldelas sedan tillträdesplaner utefter vilka rättighetsgrupper personen är kopplad till i katalogtjänsten. Även giltighetstiden i katalogtjänsten kan importeras. Genom att schemalägga importen kan kortägarens persondata och giltighetstider uppdateras dagligen. En spärrad användare i katalogtjänsten spärras även i PW32.

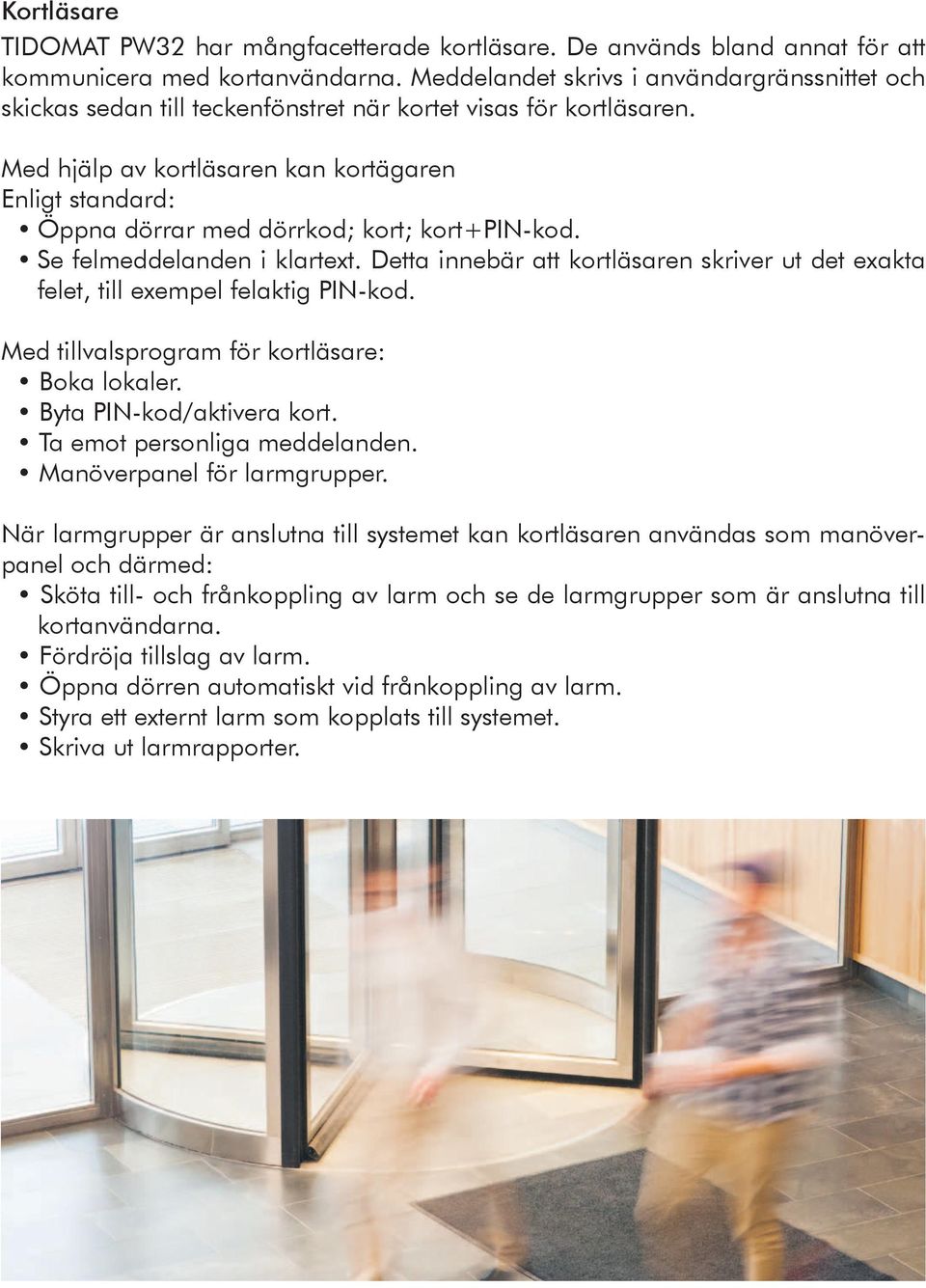

8 Kortläsare TIDOMAT PW32 har mångfacetterade kortläsare. De används bland annat för att kommunicera med kortanvändarna. Meddelandet skrivs i användargränssnittet och skickas sedan till teckenfönstret när kortet visas för kortläsaren. Med hjälp av kortläsaren kan kortägaren Enligt standard: Öppna dörrar med dörrkod; kort; kort+pin-kod. Se felmeddelanden i klartext. Detta innebär att kortläsaren skriver ut det exakta felet, till exempel felaktig PIN-kod. Med tillvalsprogram för kortläsare: Boka lokaler. Byta PIN-kod/aktivera kort. Ta emot personliga meddelanden. Manöverpanel för larmgrupper. När larmgrupper är anslutna till systemet kan kortläsaren användas som manöverpanel och därmed: Sköta till- och frånkoppling av larm och se de larmgrupper som är anslutna till kortanvändarna. Fördröja tillslag av larm. Öppna dörren automatiskt vid frånkoppling av larm. Styra ett externt larm som kopplats till systemet. Skriva ut larmrapporter.

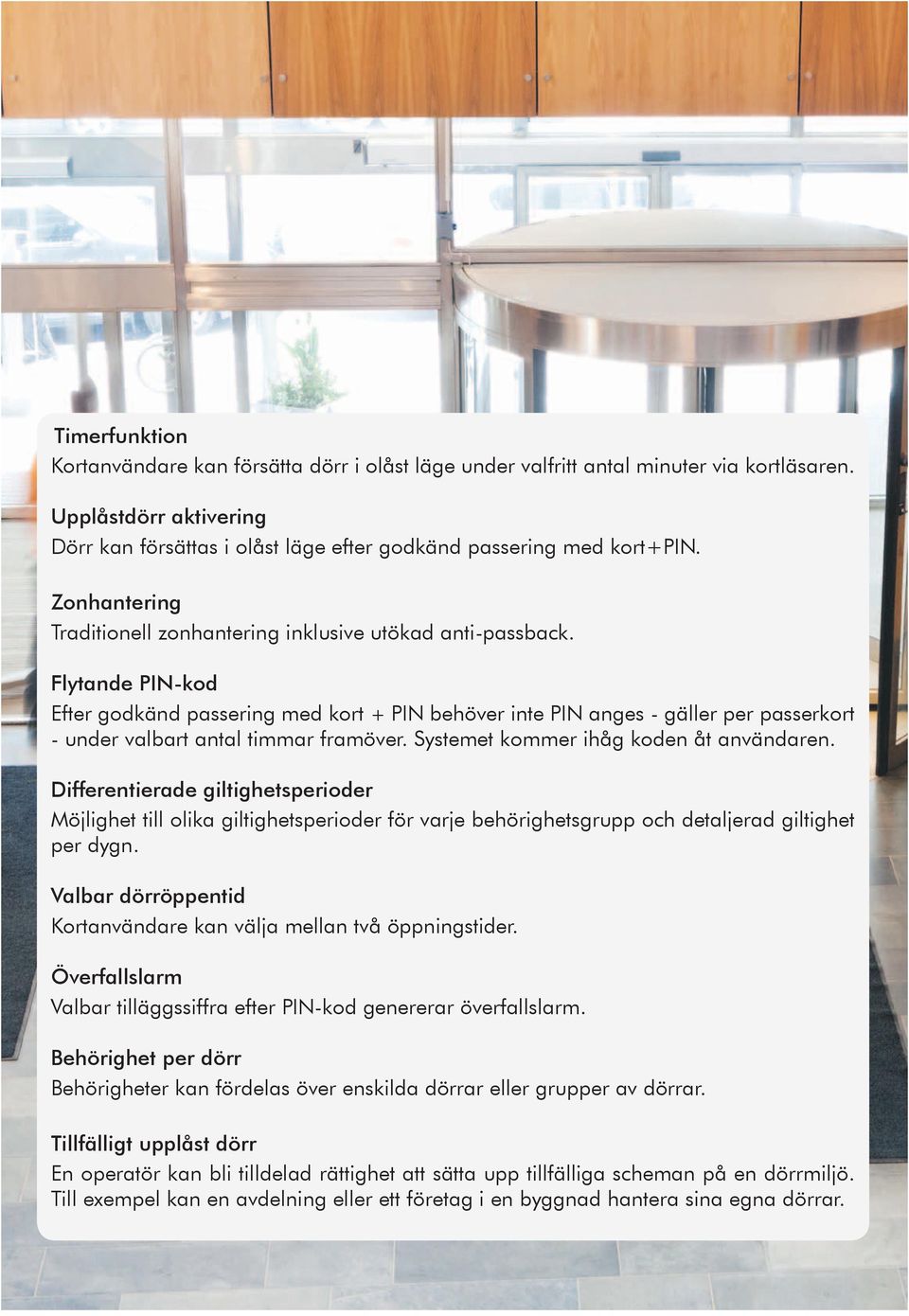

9 Timerfunktion Kortanvändare kan försätta dörr i olåst läge under valfritt antal minuter via kortläsaren. Upplåstdörr aktivering Dörr kan försättas i olåst läge efter godkänd passering med kort+pin. Zonhantering Traditionell zonhantering inklusive utökad anti-passback. Flytande PIN-kod Efter godkänd passering med kort + PIN behöver inte PIN anges - gäller per passerkort - under valbart antal timmar framöver. Systemet kommer ihåg koden åt användaren. Differentierade giltighetsperioder Möjlighet till olika giltighetsperioder för varje behörighetsgrupp och detaljerad giltighet per dygn. Valbar dörröppentid Kortanvändare kan välja mellan två öppningstider. Överfallslarm Valbar tilläggssiffra efter PIN-kod genererar överfallslarm. Behörighet per dörr Behörigheter kan fördelas över enskilda dörrar eller grupper av dörrar. Tillfälligt upplåst dörr En operatör kan bli tilldelad rättighet att sätta upp tillfälliga scheman på en dörrmiljö. Till exempel kan en avdelning eller ett företag i en byggnad hantera sina egna dörrar.

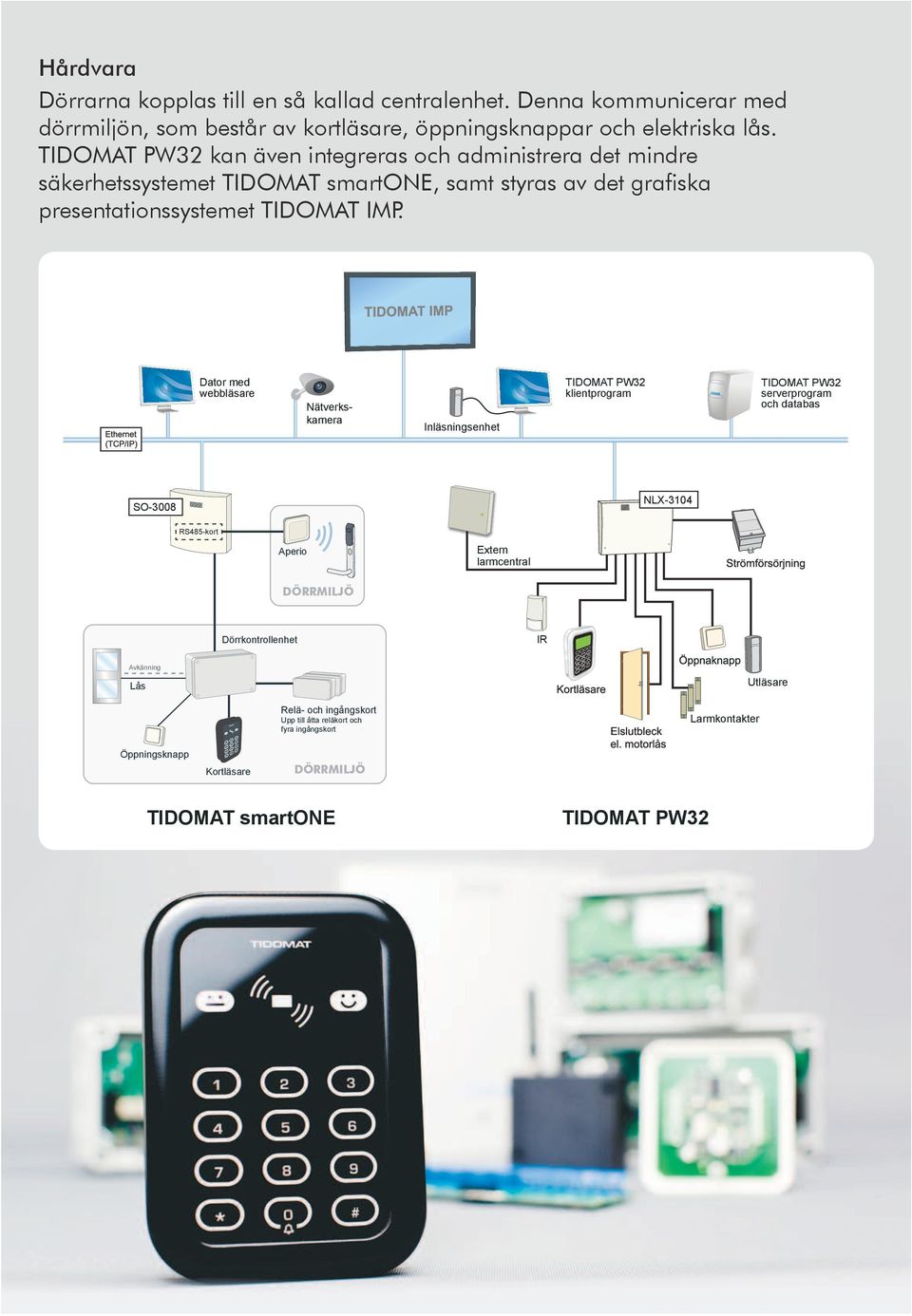

10 Hårdvara Dörrarna kopplas till en så kallad centralenhet. Denna kommunicerar med dörrmiljön, som består av kortläsare, öppningsknappar och elektriska lås. TIDOMAT PW32 kan även integreras och administrera det mindre säkerhetssystemet TIDOMAT smartone, samt styras av det grafiska presentationssystemet TIDOMAT IMP. Dator med webbläsare Nätverkskamera TIDOMAT PW32 klientprogram TIDOMAT PW32 serverprogram och databas Inläsningsenhet NLX-3104 SO-3008 RS485-kort Aperio Extern larmcentral DÖRRMILJÖ Dörrkontrollenhet IR Avkänning Utläsare Lås Relä- och ingångskort Upp till åtta reläkort och fyra ingångskort Larmkontakter Öppningsknapp Kortläsare DÖRRMILJÖ TIDOMAT smartone TIDOMAT PW32

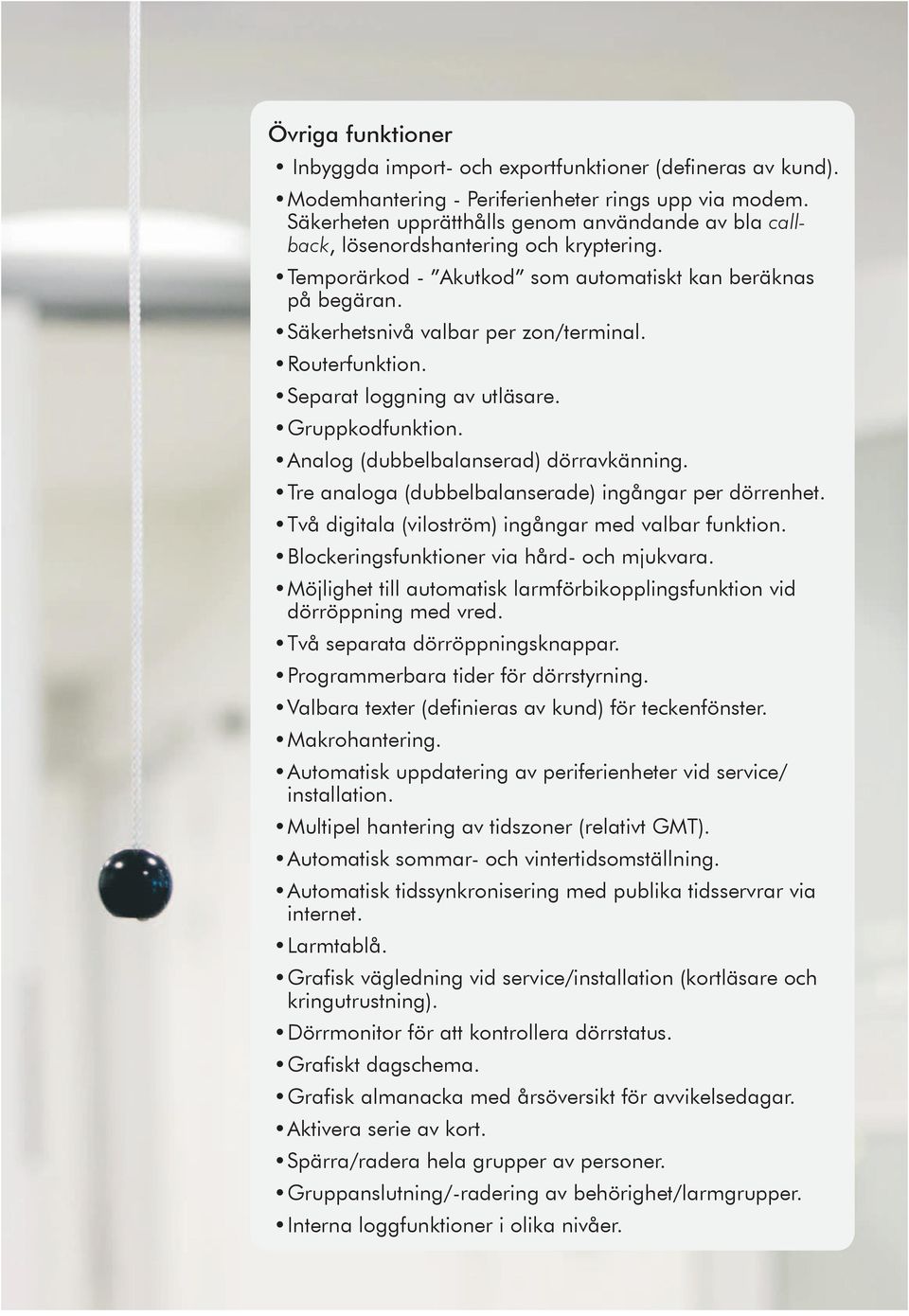

11 Övriga funktioner Inbyggda import- och exportfunktioner (defineras av kund). Modemhantering - Periferienheter rings upp via modem. Säkerheten upprätthålls genom användande av bla callback, lösenordshantering och kryptering. Temporärkod - Akutkod som automatiskt kan beräknas på begäran. Säkerhetsnivå valbar per zon/terminal. Routerfunktion. Separat loggning av utläsare. Gruppkodfunktion. Analog (dubbelbalanserad) dörravkänning. Tre analoga (dubbelbalanserade) ingångar per dörrenhet. Två digitala (viloström) ingångar med valbar funktion. Blockeringsfunktioner via hård- och mjukvara. Möjlighet till automatisk larmförbikopplingsfunktion vid dörröppning med vred. Två separata dörröppningsknappar. Programmerbara tider för dörrstyrning. Valbara texter (definieras av kund) för teckenfönster. Makrohantering. Automatisk uppdatering av periferienheter vid service/ installation. Multipel hantering av tidszoner (relativt GMT). Automatisk sommar- och vintertidsomställning. Automatisk tidssynkronisering med publika tidsservrar via internet. Larmtablå. Grafisk vägledning vid service/installation (kortläsare och kringutrustning). Dörrmonitor för att kontrollera dörrstatus. Grafiskt dagschema. Grafisk almanacka med årsöversikt för avvikelsedagar. Aktivera serie av kort. Spärra/radera hela grupper av personer. Gruppanslutning/-radering av behörighet/larmgrupper. Interna loggfunktioner i olika nivåer.

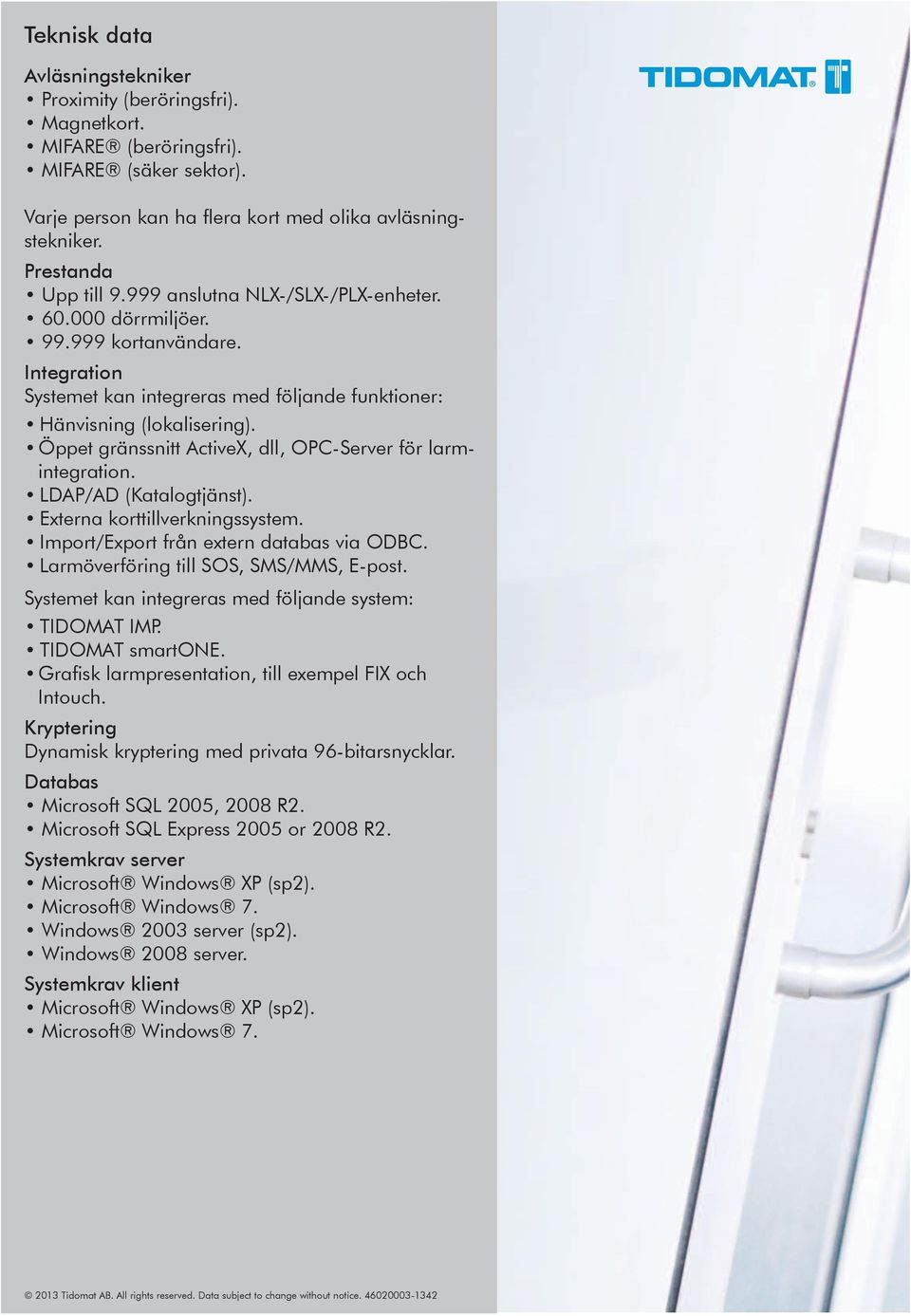

12 Teknisk data Avläsningstekniker Proximity (beröringsfri). Magnetkort. MIFARE (beröringsfri). MIFARE (säker sektor). Varje person kan ha flera kort med olika avläsningstekniker. Prestanda Upp till anslutna NLX-/SLX-/PLX-enheter dörrmiljöer kortanvändare. Integration Systemet kan integreras med följande funktioner: Hänvisning (lokalisering). Öppet gränssnitt ActiveX, dll, OPC-Server för larmintegration. LDAP/AD (Katalogtjänst). Externa korttillverkningssystem. Import/Export från extern databas via ODBC. Larmöverföring till SOS, SMS/MMS, E-post. Systemet kan integreras med följande system: TIDOMAT IMP. TIDOMAT smartone. Grafisk larmpresentation, till exempel FIX och Intouch. Kryptering Dynamisk kryptering med privata 96-bitarsnycklar. Databas Microsoft SQL 2005, 2008 R2. Microsoft SQL Express 2005 or 2008 R2. Systemkrav server Microsoft Windows XP (sp2). Microsoft Windows 7. Windows 2003 server (sp2). Windows 2008 server. Systemkrav klient Microsoft Windows XP (sp2). Microsoft Windows Tidomat AB. All rights reserved. Data subject to change without notice
