1 IMD-partner som levererar!

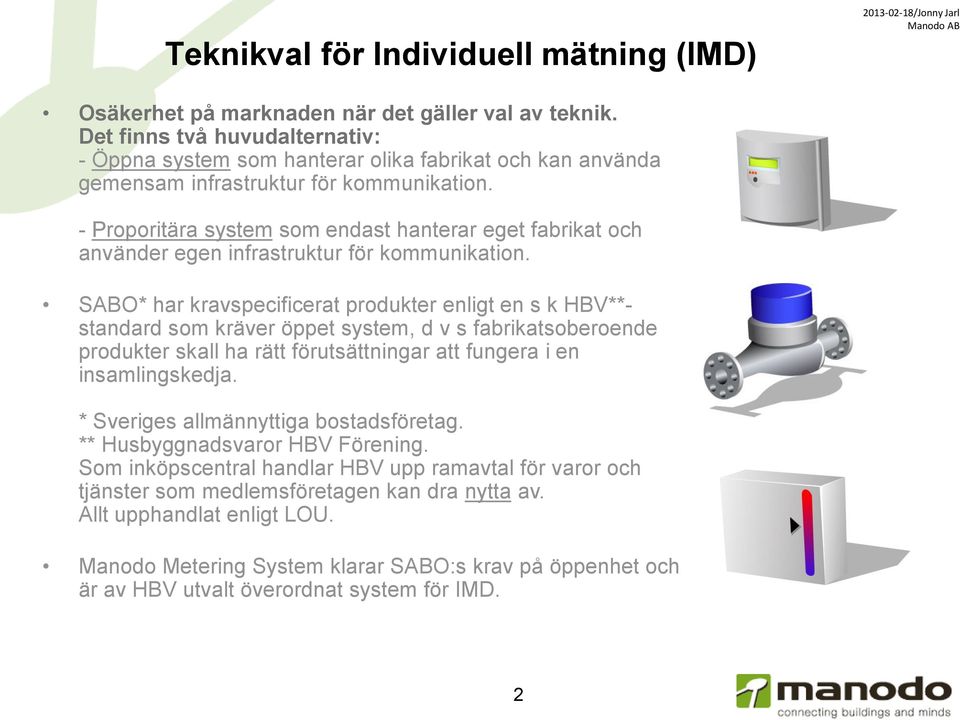

2 Teknikval för Individuell mätning (IMD) Osäkerhet på marknaden när det gäller val av teknik. Det finns två huvudalternativ: - Öppna system som hanterar olika fabrikat och kan använda gemensam infrastruktur för kommunikation. - Proporitära system som endast hanterar eget fabrikat och använder egen infrastruktur för kommunikation. SABO* har kravspecificerat produkter enligt en s k HBV**- standard som kräver öppet system, d v s fabrikatsoberoende produkter skall ha rätt förutsättningar att fungera i en insamlingskedja. * Sveriges allmännyttiga bostadsföretag. ** Husbyggnadsvaror HBV Förening. Som inköpscentral handlar HBV upp ramavtal för varor och tjänster som medlemsföretagen kan dra nytta av. Allt upphandlat enligt LOU. klarar SABO:s krav på öppenhet och är av HBV utvalt överordnat system för IMD. 2

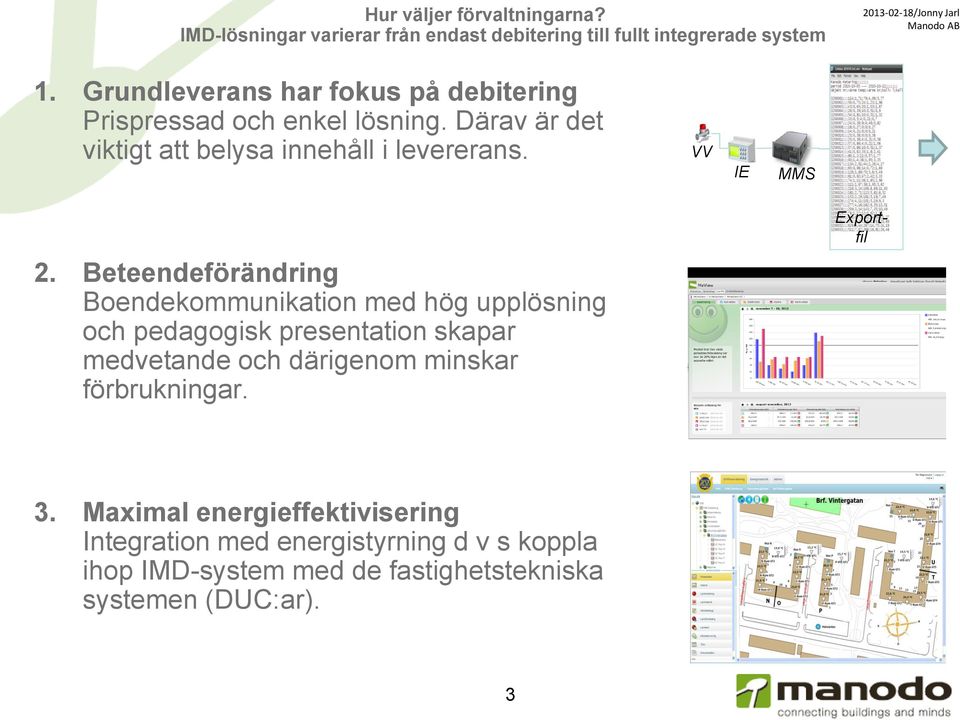

3 Hur väljer förvaltningarna? IMD-lösningar varierar från endast debitering till fullt integrerade system 1. Grundleverans har fokus på debitering Prispressad och enkel lösning. Därav är det viktigt att belysa innehåll i levererans. MMS 2. Beteendeförändring Boendekommunikation med hög upplösning och pedagogisk presentation skapar medvetande och därigenom minskar. Exportfil 3. Maximal energieffektivisering Integration med energistyrning d v s koppla ihop IMD-system med de fastighetstekniska systemen (DUC:ar). 3

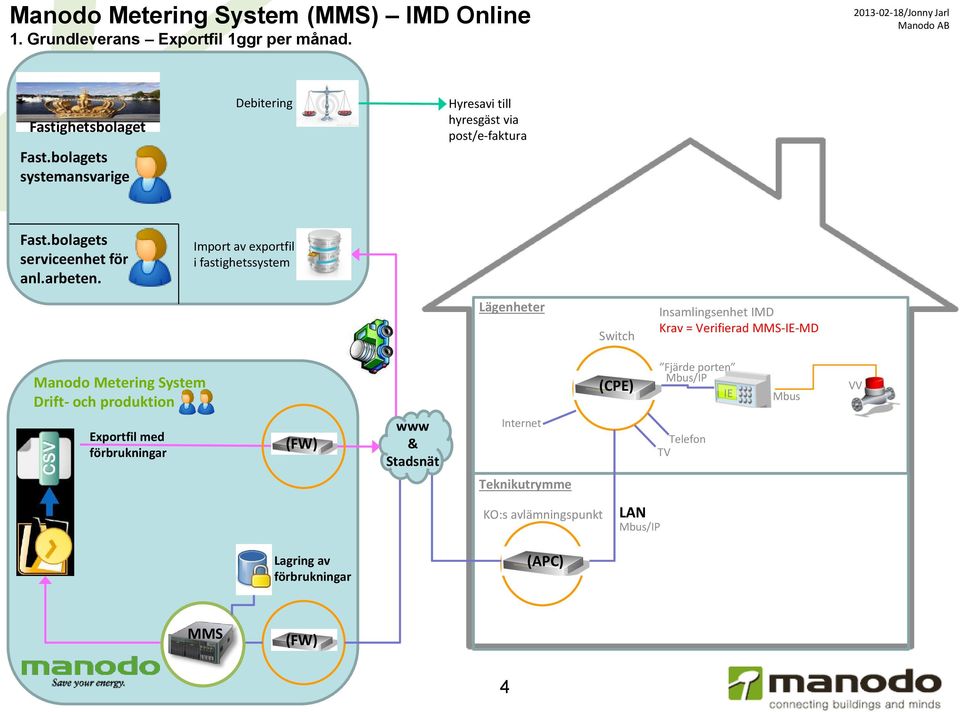

4 1. Grundleverans Exportfil 1ggr per månad. systemansvarige Debitering Hyresavi till hyresgäst via post/e-faktura serviceenhet för anl.arbeten. Import av exportfil i fastighetssystem Lägenheter Switch Insamlingsenhet IMD Krav = Verifierad MMS--MD Drift- och produktion Exportfil med www & Stadsnät Internet (CPE) Fjärde porten Telefon TV Mbus Teknikutrymme KO:s avlämningspunkt LAN Lagring av (APC) MMS 4

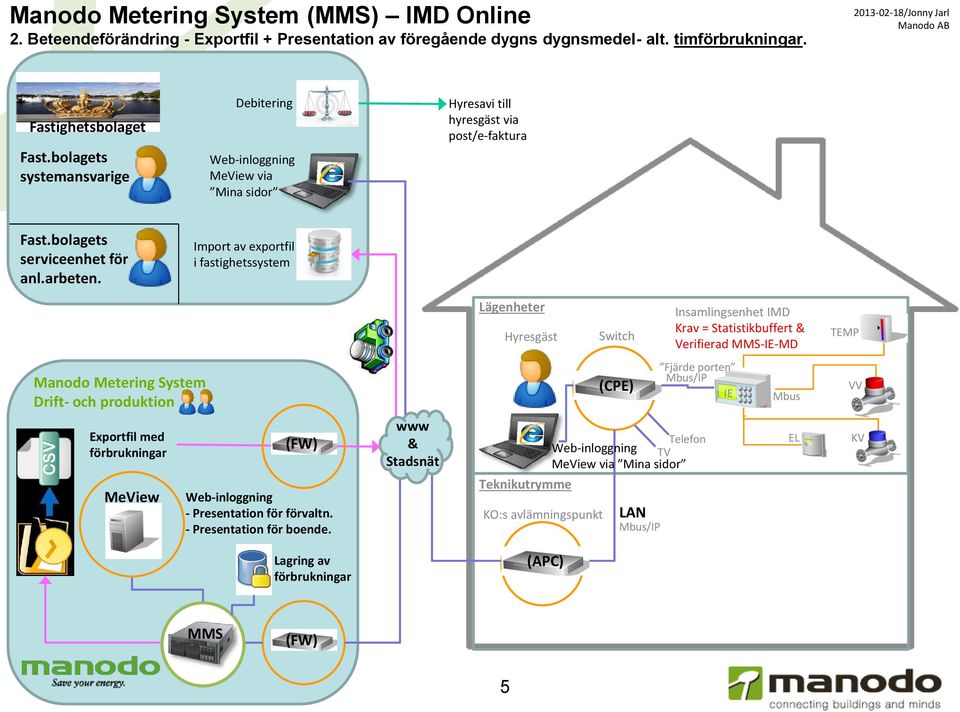

5 2. Beteendeförändring - Exportfil + Presentation av föregående dygns dygnsmedel- alt. tim. systemansvarige Debitering Web-inloggning MeView via Mina sidor Hyresavi till hyresgäst via post/e-faktura serviceenhet för anl.arbeten. Import av exportfil i fastighetssystem Lägenheter Hyresgäst Switch Insamlingsenhet IMD Krav = Statistikbuffert & Verifierad MMS--MD TEMP Drift- och produktion (CPE) Fjärde porten Mbus Exportfil med MeView Web-inloggning - Presentation för förvaltn. - Presentation för boende. www & Stadsnät Teknikutrymme KO:s avlämningspunkt Telefon Web-inloggning TV MeView via Mina sidor LAN EL KV Lagring av (APC) MMS 5

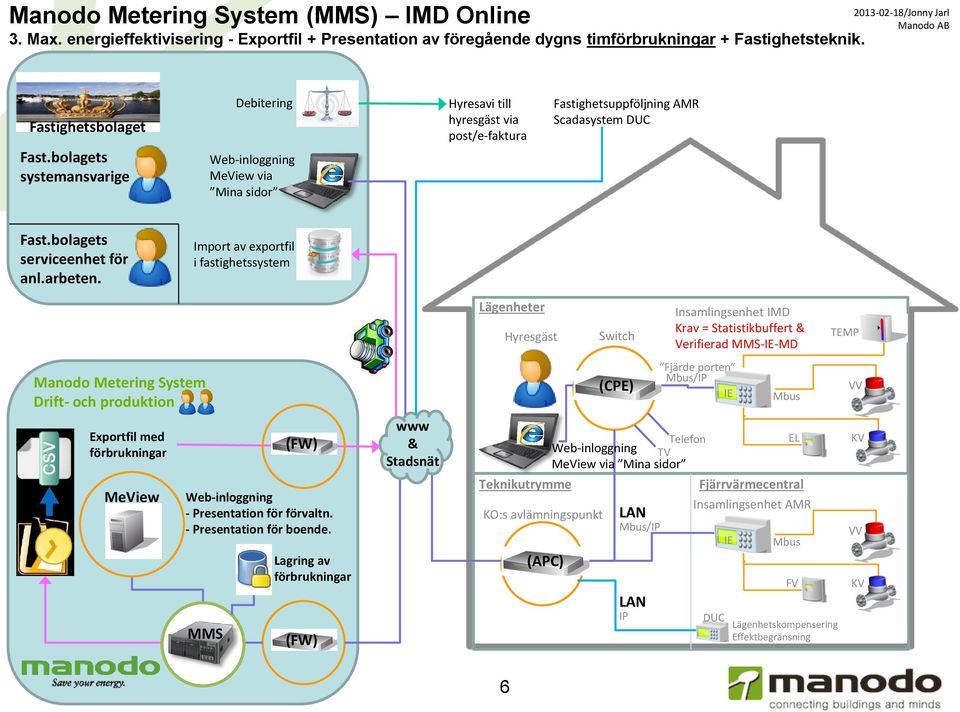

6 3. Max. energieffektivisering - Exportfil + Presentation av föregående dygns tim + Fastighetsteknik. systemansvarige Debitering Web-inloggning MeView via Mina sidor Hyresavi till hyresgäst via post/e-faktura Fastighetsuppföljning AMR Scadasystem DUC serviceenhet för anl.arbeten. Import av exportfil i fastighetssystem Drift- och produktion Exportfil med MeView Web-inloggning - Presentation för förvaltn. - Presentation för boende. MMS Lagring av www & Stadsnät Lägenheter Hyresgäst Teknikutrymme KO:s avlämningspunkt (APC) Switch (CPE) LAN LAN IP Insamlingsenhet IMD Krav = Statistikbuffert & Verifierad MMS--MD Fjärde porten Telefon Web-inloggning TV MeView via Mina sidor Mbus EL Fjärrvärmecentral Insamlingsenhet AMR DUC Mbus FV Lägenhetskompensering Effektbegränsning TEMP KV KV 6

7 Driftorganisation när Manodo är tjänsteleverantör (TL) av kommunikation. MeView - Online - Presentation för förvaltn. - Presentation för boende. s systemansvarige Produktion MMS Driftavtal MMS Exportfil för debitering. Lagring/Backup Felanmälan från MMS-Drift Verifiering med MMS-Drift Se Driftavtal - bilaga 2 SERVICEENHET - Helhetsåtagande i anläggning. 1. Utses av. Systemansvarig samordnar: Fastighetssystem - Import av exportfil - Hyresavi s servicenhet - Skall kunna reparera, hantera och samordna hela kedjan i anläggning. - Vid behov ta hjälp av UE/Kommunikationsleverantörer. 2. Mottager felanmälan från MMS-Drift 3. Verifierar funktion med MMS-Drift efter reparation. som tjänsteleverantör Kommunikationsleverantörer - Kommunikationsoperatör (KO = Itux) - LAN-installatör/-service (LAN, FW, SW o dyl.) LAN=Nätv.kablage, FW=Brandvägg, SW=Switch Serviceenhet samordnar: Underleverantörer - Vattenmätare (RE). - Elmätare (EL). 7

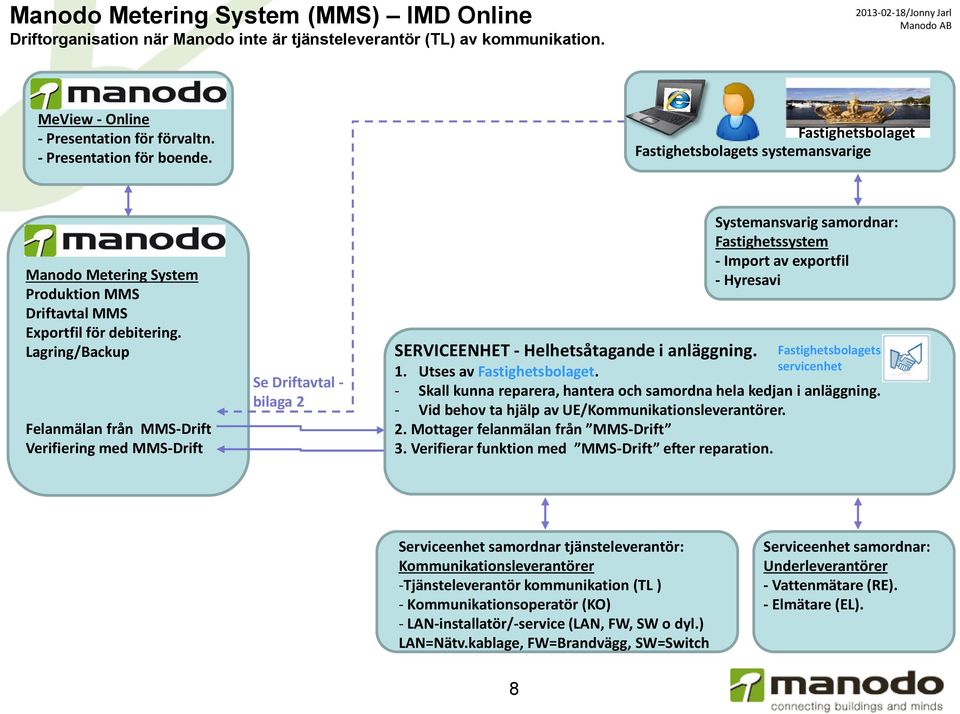

8 Driftorganisation när Manodo inte är tjänsteleverantör (TL) av kommunikation. MeView - Online - Presentation för förvaltn. - Presentation för boende. s systemansvarige Produktion MMS Driftavtal MMS Exportfil för debitering. Lagring/Backup Felanmälan från MMS-Drift Verifiering med MMS-Drift Se Driftavtal - bilaga 2 SERVICEENHET - Helhetsåtagande i anläggning. 1. Utses av. Systemansvarig samordnar: Fastighetssystem - Import av exportfil - Hyresavi s servicenhet - Skall kunna reparera, hantera och samordna hela kedjan i anläggning. - Vid behov ta hjälp av UE/Kommunikationsleverantörer. 2. Mottager felanmälan från MMS-Drift 3. Verifierar funktion med MMS-Drift efter reparation. Serviceenhet samordnar tjänsteleverantör: Kommunikationsleverantörer -Tjänsteleverantör kommunikation (TL ) - Kommunikationsoperatör (KO) - LAN-installatör/-service (LAN, FW, SW o dyl.) LAN=Nätv.kablage, FW=Brandvägg, SW=Switch Serviceenhet samordnar: Underleverantörer - Vattenmätare (RE). - Elmätare (EL). 8

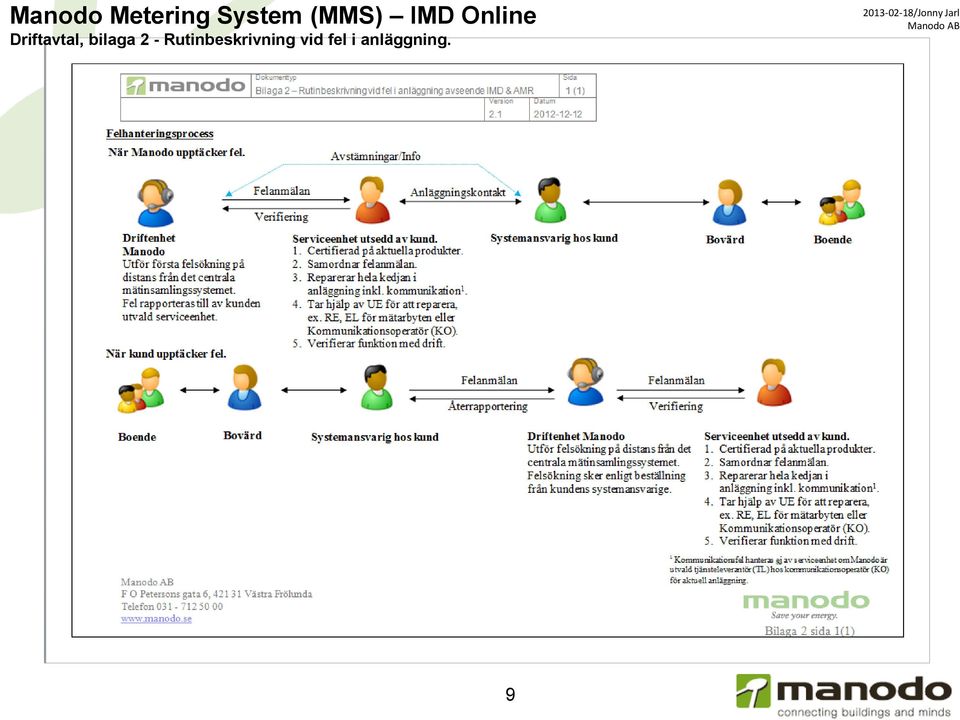

9 Driftavtal, bilaga 2 - Rutinbeskrivning vid fel i anläggning. 9
