1 Vallskördemaskiner JAGUAR

2 Inga alternativ. JAGUAR.

3 Finns det på marknaden ett alternativ till bästa resultat? Till högsta effektivitet med minimal bränsleförbrukning? Dina utmaningar blir större. Dina krav räknas. Vår drivkraft för att ständigt utveckla nya lösningar är att du ska bli nöjd. Mer produktivitet, mer flexibilitet, mer komfort, mer resultat. Därför står JAGUAR 800-serien i en helt egen klass. Kompromisslöst. JAGUAR. jaguar800.claas.com

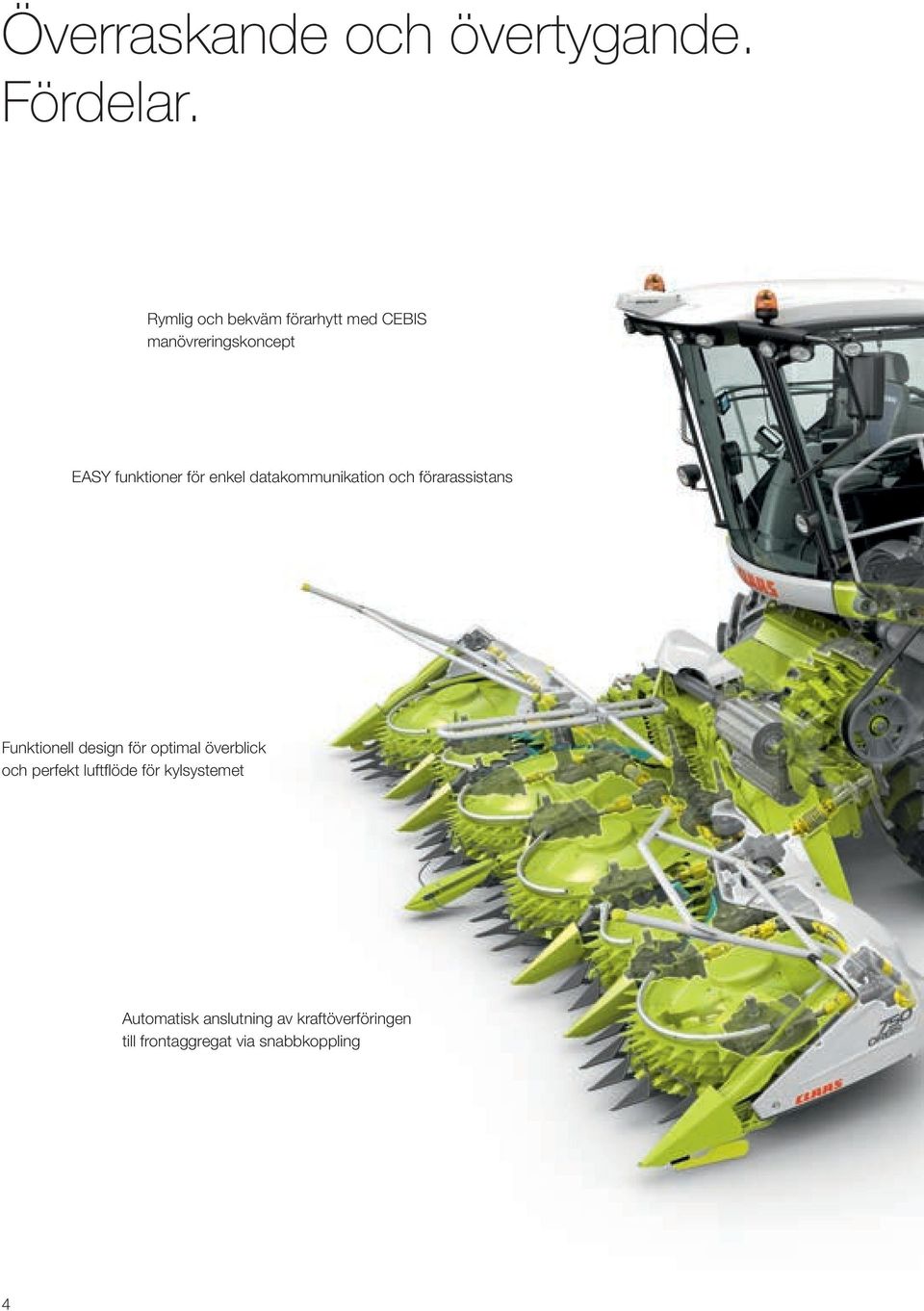

4 Överraskande och övertygande. Fördelar. Rymlig och bekväm förarhytt med CEBIS manövreringskoncept EASY funktioner för enkel datakommunikation och förarassistans Funktionell design för optimal överblick och perfekt luftflöde för kylsystemet Automatisk anslutning av kraftöverföringen till frontaggregat via snabbkoppling 4

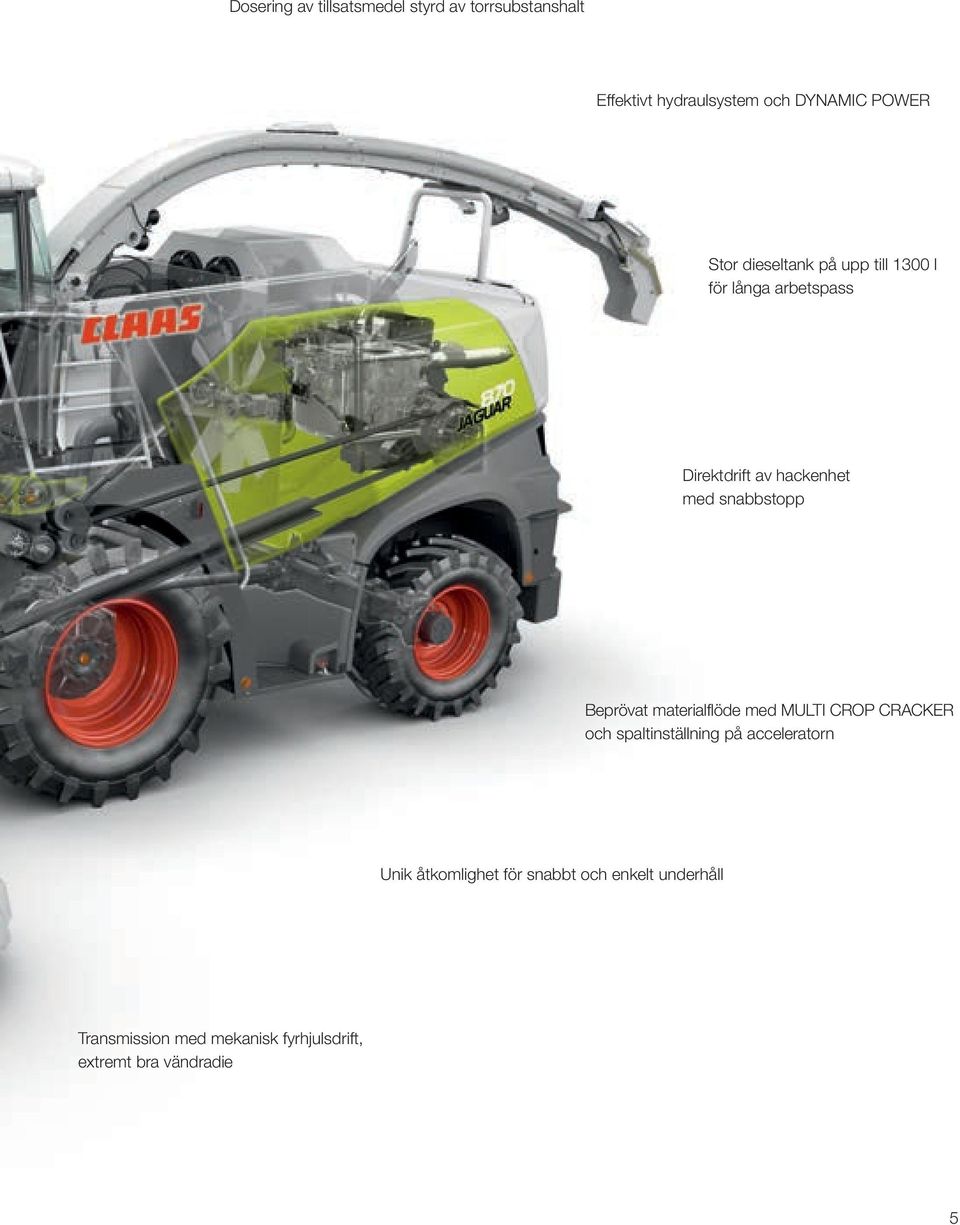

5 Dosering av tillsatsmedel styrd av torrsubstanshalt Effektivt hydraulsystem och DYNAMIC POWER Stor dieseltank på upp till 1300 l för långa arbetspass Direktdrift av hackenhet med snabbstopp Beprövat materialflöde med MULTI CROP CRACKER och spaltinställning på acceleratorn Unik åtkomlighet för snabbt och enkelt underhåll Transmission med mekanisk fyrhjulsdrift, extremt bra vändradie 5

6

7 Innehåll Förarhytt VISTA CAB komforthytt 10 CEBIS 12 Modulär datahantering 14 CPS CLAAS POWER SYSTEMS CPS 18 Motorer 20 DYNAMIC POWER 24 Framdrivning 26 Hydraulik och elektronik 28 Drivning 30 Hacksystem Materialflöde 34 Inmatning 36 V-CLASSIC knivtrumma 38 Corncracker 40 Utkastaccelerator 42 QUANTIMETER Torrsubstanssensor 44 Tillsatsmedelssystem 46 Utkastarrör 48 Frontaggregat Styrsystem 52 PICK UP 54 DIRECT DISC 56 ORBIS SD, ORBIS 58 RU och CONSPEED 60 EASY Efficient Agriculture Systems från CLAAS EASY utrustningsvarianter 62 TELEMATICS 64 PREMIUM LINE för JAGUAR 66 PREMIUM LINE för ORBIS 68 Underhåll 70 First CLAAS Service 72 Utrustningspaket 74 Fördelar 75 Tekniska data 76

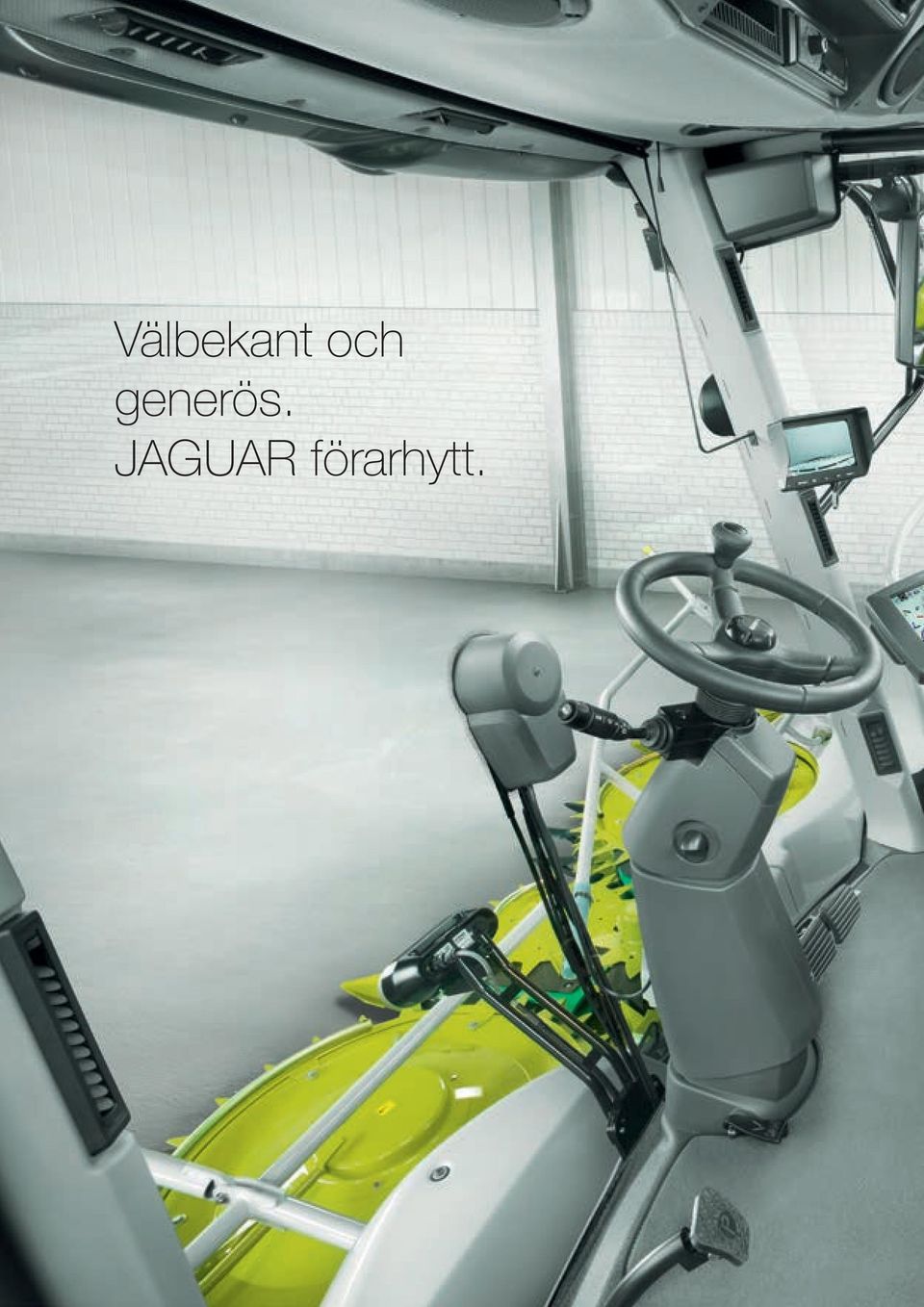

8 Välbekant och generös. JAGUAR förarhytt.

9 Rymlig förarhytt Enastående sikt och belysning Extremt låg ljudnivå Informations- och styrsystemet CEBIS Fyra stoltyper, bästa komfort för varje förare. Förarhytt

10 CLAAS komforthytt. I JAGUAR finns inget som distraherar. Logiskt placerade instrument och reglage gör att du snabbt förstår hur du ska köra JAGUAR. Rattstången och förarstolen kan justeras på flera sätt. Solskydd, klimatanläggning, radio och kylfack, ger det lilla extra för att du ska må bra under långa arbetspass. Rymlig VISTA CAB förarhytt med två sittplatser Helt inglasad hytt med fri sikt åt alla håll Vindruta med torkare som täcker stora ytor och spolarutrustning Torkare på sidorutorna och bakrutan för bästa möjliga sikt Generösa förvaringsfack Rymlig kylbox Fyra olika stolsvarianter att välja på CEBIS manövreringskoncept Extra komfortkit. Extra ljudisolering vid bakrutan, tjockare bakruta och kraftigare framruta minimerar ljudnivån på ett effektivt sätt. Den speciallaminerade framrutan minimerar ljusreflektioner, speciellt vid mörker eller då det regnar. En extra golvmatta ökar komforten ytterligare och underlättar samtidigt rengöring. Mattan kan enkelt tas ut för att skaka eller spola den ren. 1 Standardstol 2 Komfortstol 3 Vridbar stol 4 Premium förarstol 10

11 Ergonomisk och individuell manövreringskomfort. JAGUAR belysningskoncept. Alltid bästa sikt. I en JAGUAR gör du enkelt natten till dag. När mörkret faller, väljer du snabbt och enkelt de strålkastare du behöver för fortsatt effektiv körning. För underhållsarbeten i mörker finns den utmärkta servicebelysningen. VISTA CAB Komforthytt 11

12 Överskådligt och lätthanterligt. CEBIS. CEBIS manövreringskoncept. Information, styrning, registrering och övervakning. Allt hanteras via det elektroniska informationssystemet CEBIS, som har en tydlig, logisk menystruktur och är lätt att använda. Alla viktiga maskininställningar utförs och visas här centralt. Du kan titta på, skriva ut samt skicka data från skördeprocessen via Internet. CEBIS erbjuder tre olika användarvarianter. Beroende på kundernas önskemål kan manövreringen av din JAGUAR ställas in individuellt. Snabb, lätthanterlig, tydlig och tillförlitlig. CEBIS funktionsval används för att kontrollera alla grundfunktioner Med HOTKEY funktionsval hanterar du ytterligare viktiga funktioner direkt på skärmen Alla strömställarfunktioner har logiska självförklarande symboler Ett Compact Flash datakort gör utbytet av data ytterst enkelt Med multifunktionsspaken har du direkt kontroll över körhastigheten såväl som ett antal andra funktioner, allt direkt i handen med bästa känsla CEBIS information medan du kör 12

13 1 Inmatning, på 2 Inmatning, stopp och reversering 3 Manövrering av utkastarrör 4 Höjdmanövrering av frontaggregat 5 Svängautomatik utkastarrör 6 AUTO FILL / parkeringsposition utkastarrör 7 AUTO PILOT 8 Infoknapp 9 HOTKEY öka/minska värde 10 HOTKEY funktionsval 11 ESC 12 CEBIS funktionsval 13 CEBIS öka/minska värde 14 DIRECT ACCESS 15 Hacksystem på / av 16 Höja/sänka utkastarrör 17 Växelväljare 18 Huvudbrytare tillsatsmedelssystem 19 Fyrhjulsdrift 20 Dieselmotorvarvtal (3 steg) 21 Fälla ut/ihop frontaggregat Skörda Hacka Hacka CEBIS skördeläge med nattdisplay CEBIS 13

14 Dra omedelbar nytta av aktuella data. I CEBIS kan du förbereda uppdrag som du sedan kan både starta och utföra via CEBIS. Alla data sparas efter avslutat uppdrag eller avslutad arbetsdag Data kan skrivas ut eller sparas på minneskort för vidare behandling Med TELEMATICS kan data dessutom hämtas och bearbetas online, t ex som underlag för kundfakturering Nivåer datahantering. 1. Uppdragshantering Standard I CEBIS är det möjligt att registrera 20 olika uppdrag. Alla relevanta data är tillgängliga och möjliga att skriva ut. 2. Uppdragshantering steg 2: Databehandling per kund och uppdrag med programvaran AGROCOM MAP START. Dataöverföring med Compact Flash minneskort till PC. Uppdragsövervakning online med TELEMATICS. Starta uppdrag Uppdragsnummer Företag Fält Förare Starttid Stopptid Uppdragsnummer: 1 Status: startat Individuella utskriftsdata kan väljas 14

15 Modulär datahantering. 3. Uppdragshantering steg 3: Skördekartering Utifrån uppdragshanteringen kan du genomföra en skördekartering med din JAGUAR. Med QUANTIMETER och torrsubstansmätningen fastställer du avkastningen. Samtidigt tar CEBIS fram geografiska koordinater med hjälp av GPS. Alla mätvärden sparas på ett uttagbart minneskort och kan därför lätt föras över. Med hjälp av programvaran AGROCOM MAP START kan du skapa relevanta skördekartor som underlag för din framtida produktionsstrategi. Modulär datahantering 15

16 Maximal kapacitet och lönsamhet. JAGUAR tekniken.

17 Mer effekt med motorer i toppklass Kylsystem utformat för högsta effekt DYNAMIC POWER: Dieselbesparing vid delbelastning Tillförlitligt framdrivningskoncept Drivning med högsta verkningsgrad CPS CLAAS POWER SYSTEMS

18 CPS CLAAS POWER SYSTEMS. Optimal drivning för bästa resultat. Maskinutvecklingen hos CLAAS står för en permanent strävan efter högre effektivitet, större tillförlitlighet och optimal lönsamhet. Det gäller självklart för alla delar på CLAAS fälthackar. Drivsystemet får till exempel en avgörande betydelse. Och hit hör så mycket mer än bara en stark motor. I CLAAS POWER SYSTEMS (CPS) kombinerar CLAAS de bästa komponenterna i ett drivsystem utan dess like. Alltid topprestanda, när det behövs. Den energisnåla tekniken, som är noggrant anpassad till det arbete som ska utföras, blir snabbt lönsam. DYNAMIC POWER och CPS skapar effekt både optimalt, automatiskt och behovsanpassat. Det är vad vi menar med äkta bränslebesparing. Det är inte motorn i sig som är avgörande, utan den intelligenta styrningen av de olika funktionerna. 18

19 CPS CLAAS POWER SYSTEMS 19

20 Styrka och miljöhänsyn. Motorteknik från Mercedes-Benz. Kraftfulla Mercedes-Benz motorer. CLAAS POWER SYSTEMS innebär den kompletta drivningsteknologin och erbjuder den perfekta motorn för ett exakt samordnat totalsystem. Den högsta effektiviteten på marknaden. Världen över gäller olika avgasnormer, vilka CLAAS naturligtvis uppfyller. På marknader som kräver Tier 4i löser man detta med efterbehandling av avgaserna. Kväveoxiderna i avgaserna reduceras genom selektiv katalytisk reduktion (SCR) till kväve och vatten. Tanken för ureatillsatsmedlet är på 130 liter och inblandningen är ca 5 % av dieselförbrukningen. 20

21 Den mjuka motorupphängningen minimerar vibrationer och ger en låg ljudnivå. Oslagbar kraft kombineras med maximal körkomfort. JAGUAR 870 Tier 4i Nm hk Bränslesnål och tystgående Uppfyller lagstadgade emissionskrav Tydligt ökad motoreffekt upp till det optimala varvtalet 1800 rpm hk max rpm JAGUAR motorer Tier 4i Typ OM 502 OM 502 OM 460 OM 460 kw/hk 440/ / / /400 Motorer 21

22 Pålitlig kylning. Kylpaketet i en JAGUAR ger effektiv kylning oavsett driftförhållanden. Luftinsugets stora filteryta ger låg lufthastighet och det håller sig därmed rent längre tid. Filtret rengörs av en roterande sugarm. Luftflödet passerar genom kylaren och vidare runt motorn och därefter ut genom de stora luftutsläppen kring motorrummet på JAGUAR. Högeffektiv kylning även vid full belastning och hög yttertemperatur. 22

23 Effektivt och säkert. Kylsystemet. Ta in och släppa ut luft. Stora luftfilter ger längre och säkrare drifttid. Filtren kan tas bort utan verktyg och rengöring sker enkelt ute på fältet. Den integrerade kompressorn har ett flöde på 600 l/min vid 9,5 bar. Fullt tillräckligt för lufttrycksverktyg och ev släpvagnsbroms (tillval). Stor bränsletank för långa arbetspass. Stor bränsletank gör att man kan planera för långa arbetsdagar. AdBlue behöver bara fyllas på vid varannan dieseltankning. JAGUAR avgasnorm Dieseltank Extra dieseltank (tillval) Totalmängd diesel AdBlue-tank Tier 4i 1000 l 300 l 1300 l 130 l Motorer 23

24 Intelligent och effektiv. DYNAMIC POWER. Endast så mycket kraft som behövs. JAGUAR 870 och JAGUAR 860 kan utrustas med automatisk motorstyrning, DYNAMIC POWER. Maximal effektivitet och kapacitet får du vid full belastning. Vid delbelastning reduceras automatiskt motoreffekten. På så sätt kan du spara upp till 10,6 % bränsle. Med DYNAMIC POWER anpassas motoreffekten i tio steg exakt till arbetsbelastningen och man kör alltid med det mest effektiva motorvarvtalet. Sätt farten. Kombinationen av DYNAMIC POWER och farthållare ger utöver bränslebesparing även en markant avlastning för föraren. Om en optimal hastighet anpassats, möjliggör det en mycket konstant och därmed effektiv arbetsprocess för hela skördekedjan. Detta medför att även JAGUAR med stora motorer kan utnyttjas ekonomiskt på små fält eller under förhållanden med begränsad framkörningshastighet. Spara diesel vid delbelastning Mer ekonomiskt, jämn avverkning med farthållare 24

25 Motoreffekt i hk. JAGUAR 870 JAGUAR 860 JAGUAR 870 Tier 4i Stage IIIB / Tier 4i Nm Nm PS hk Steg Tier 4i Tier 4i min min U/min rpm DYNAMIC POWER 25

26 Enorma reserver. Framdrivningen utmärker sig med imponerande dragkraft. Gott om kraftreserver, även under svåraste förhållanden. I ettans växel är det möjligt att skörda i upp till 16,8 km/h. JAGUAR 800 serien är extremt smidig tack vare liten vändradie och hög markfrigång. Aktiv transportdämpning. Den aktiva transportdämpningen garanterar att du färdas snabbt, men också bekvämt och säkert. Du kopplar enkelt in den vid körning på väg. Transportdämpningen aktiveras automatiskt, t ex vid körning på en vändteg med upplyft frontaggregat (när arbetshöjden har lämnats). Hydrauliken dämpar effektivt. Bränslesnål transportkörning. Vid maxhastighet på väg, kör JAGUAR med kraftigt reducerat motorvarvtal. Den elektroniskt styrda transmissionen styr automatiskt motorvarvtalet och anpassar det efter aktuellt effektbehov. Det ger en märkbar bränslebesparing och tystare gång. 26

27 Kraftfull och tillförlitlig framdrivning. Mekanisk fyrhjulsdrift. Utmärkt dragkraft tack vare fyrhjulsdriften med elektrohydraulisk inkoppling. Kraften överförs mekaniskt via en kardanaxel direkt till bakaxeln. Bättre överblick med bakre kamera vid backning. Om JAGUAR är utrustad med en bakre kamera visas automatiskt bilden på CEBIS monitor när körspaken flyttas till backningsläget. Detta möjliggör säker tillkoppling av vagnar och förbättrar översikten. Optimal dragkraft Mycket bra vändradie ger god manövrerbarhet Snabb och bränslesnål körning på väg Transportdämpning vid körning på väg Bakre kamera Framdrivning 27

28 Överskådligt och okomplicerat. Hydraulik och elektronik. Hydrauliken. Hydraulventilerna har placerats överskådligt på maskinens vänstra sida. Proportionalventiler för utkastarröret och frontaggregaten möjliggör mjuk styrning. För att få en jämn stubb även vid hög körhastighet kan t ex hastigheten på sidoanpassningen för ORBIS anpassas i CEBIS. På vändtegen aktiveras transportdämpningen automatiskt när frontaggregatet höjs och arbetshöjden lämnas. Detta komfortplus skonar maskinen, t ex när man passerar körspår. Frontaggregatet fjädrar mjukt. Överskådligt hydraulsystem Snabb reaktion för funktionskommandon Exakt styrning med proportionalventiler Lägre kostnad för underhåll tack vare liten oljemängd Snabb tillkoppling utan oljespill 28

29 Elektroniken. Enkel och bekväm manövrering kräver snabb och pålitlig systemelektronik. I JAGUAR är alla viktiga komponenter säkert och centralt placerade i förarhytten. En anslutningsbox (Option ready) i underhållsutrymmet på JAGUAR möjliggör enkel anslutning och montering av extrautrustning, som t ex eftermontering av: PROFI CAM AUTO FILL ACTISILER 20 NIR-sensor Extra dieseltank 300 l Fördelar: Säkert placerad elektronik i förarhytten CAN-bus-system med diagnosmöjlighet Säkra kabelanslutningar av hög kvalitet Anslutningsbox av hög kvalitet för säker anslutning av extrautrustning Hydraulik och elektronik 29

30 Marknadsledande fördelar sedan två decennier. Det revolutionerande drivningskonceptet i JAGUAR utvecklades av CLAAS ingenjörer 1993 och räknas ännu idag som måttstock. Den direkta kraftöverföringen har bevisat sin styrka åtskilliga gånger. Även för denna JAGUAR generation har vi varit vårt koncept trogna, att bygga in motorn tvärställd mot körriktningen. Hackenheten drivs direkt av ett hydrauliskt förspänt powerbelt direkt från motorns huvudkoppling helt underhållsfritt Skivbromsarna som är anslutna till huvudkopplingen gör att hackaggregaten stannar snabbt när huvuddrivningen stängs av det ökar säkerheten Direktdriften ger en hög verkningsgrad för kraftöverföringen och samtidigt ett lågt specifikt kraftbehov mycket effektivt Frontaggregatet drivs mekaniskt, och kopplas till via en snabbkoppling mycket bekvämt 30

31 Oöverträffad och effektiv. Drivningen. Drivning 31

32 Beprövad JAGUAR teknik. Hacksystemet.

33 Beprövat, rätlinjigt materialflöde Säker användning för alla grödor och under alla förhållanden Utmärkt skördekvalitet Hacksystem

34 Rakt och snabbt. Materialflödet. Maximal kapacitet kombinerad med låg energiförbrukning. Optimalt materialflöde har stor betydelse för den dagliga arbetskapaciteten. Flödet genom maskinen följer en rak linje utan tvära riktningsförändringar oavsett om du arbetar enbart med gräs utan Corncracker eller skördar ensilagemajs med Corncracker. Från enhet till enhet ökar flödeshastigheten, massan centreras alltmer via de V-ställda knivarna och acceleratorvingarna. Det ger högsta prestanda med minsta kraftbehov och garanterar en hög driftsäkerhet. JAGUAR bevisar detta om och om igen med häpnadsväckande resultat i bränsleförbrukning mätt, i l/ton. 34

35 1 Inmatning Robust med effektiv förkomprimering 2 V-CLASSIC knivtrumma Exakt snitt för utmärkt skördekvalitet Centrering av det hackade materialet för lågt slitage 3 Corncracker Optimal sönderdelning 4 Accelerator Centrering av materialflöde för säker transport av den hackade grödan Mekaniskt inställbart spaltmått Materialflöde 35

36 Robusta valsar. Inmatningsvalsarnas drivning på JAGUAR är mycket kraftfull. Snittlängden kan ställas in i sex steg, allt efter behov. Robusta förpressningsvalsar ger ett jämnt materialflöde. Utbytbara slitlister minskar slitaget. Hydraulisk reversering. Den hydrauliska drivningen ger en långsam, kontrollerad och precis reversering. Grödan förs skonsamt tillbaka. I PICK UP läge lyfts nedhållarrullen (och som tillval även inmatningsskruven) automatiskt. Genom en stegvis reversering kan de främmande föremålen återfinnas i närheten av inmatningsvalsarna och kan snabbt och säkert avlägsnas. 36

37 Högeffektiv och pålitlig. Inmatningen. Känslig metalldetektor. Metalldetektorn som är inbyggd i de främre inmatningsvalsarna hittar magnetiska järnföremål i tid. Inmatningen snabbstoppas blixtsnabbt. I CEBIS kan föraren snabbt se var den magnetiska metalldelen finns. STOP ROCK stendetektor. Trots att inmatningen är kraftfull och robust så är den känslig nog att känna av främmande föremål. Nya stendetektorn STOP ROCK ökar tillförlitligheten hos JAGUAR. Då den känner av stenar i strängen stoppas inmatningen omedelbart. Känsligheten bestämmer du själv och du ställer bekvämt in den i CEBIS. Exklusivt: Stendetektorn STOP ROCK snabbstoppar genast inmatningen Inmatning 37

38 Exakt och effektsparande. V-CLASSIC knivtrumma. V-ställda knivar. Den 750 mm breda hacktrummans effektivitet i JAGUAR är legendarisk. V-ställningen ger ett dragande, saxliknande och framför allt kraftbesparande snitt. Dessutom föres grödan effektivt mot mitten, vilket minskar slitage och friktionsförluster på trumhusets väggar. Robust konstruktion Minimalt kraftbehov Stor kapacitet Utmärkt snittkvalitet Utmärkt utkast V-CLASSIC knivtrumman finns i tre versioner: 1 V20 för grova grödor eller övervägande grässkörd 2 V24 för gräs och majs; lämplig för längre snittlängder i gräs 3 V28 för gräs och majs; lämplig för kortare snittlängder i majs 38

39 Inställningsbar bottenplåt. Den släta bottenplåten är standardutrustning i JAGUAR. För att skapa ett optimalt materialflöde kan bottenplåten anpassas till knivarnas position med hjälp av distansbrickor. På så vis blir avståndet till knivtrumman alltid minimalt. Tack vare åtkomligheten kan du snabbt anpassa JAGUAR: Med en bottenplåt med lister för majsskörd Med en nötningsbottenplåt för helsädensilage / majskolvsensilage Helautomatisk slipning. Exakt och jämnt snitt förutsätter absolut skarpslipade knivar. Slipningen av knivarna styrs från hytten. Även inställningen av motstålet kan du sköta från hytten. Vid inställningen lossas inte motstålet utan städet rör sig, med fastskruvat motstål, med precision mot knivtrumman. Med hjälp av knacksensorer låses inställningen när kontakt uppnås. Slipning och även inställning av motstålet ska utföras utifrån skördad mängd och inte utifrån antal driftstimmar. I CEBIS kan du göra inställningar för påminnelse om när det är dags att slipa knivar. Nötningsbottenplåt för helsädesensilage / majskolvsensilage Mekanisk inställning av motstålet V-CLASSIC Knivtrumma 39

40 MULTI CROP CRACKER M. Kraven på flexibilitet ökar. Förutom den beprövade INTENSIV CRACKER M (M = valsdiameter 196 mm) har CLAAS utvecklat MULTI CROP CRACKER M (MCC M). MCC M kan genom snabbt och enkelt byte av valsarna anpassas till olika skördeförhållanden. Hög sönderdelning är möjlig även vid stora materialmängder tack vare den extremt robusta konstruktionen. Som tillval kan JAGUAR 870 även utrustas med MCC L (L = valsdiameter 250 mm). Alla CLAAS Corncracker kan snabbt bytas ut mot grässchaktet. Corncrackern kan sitta kvar i maskinen i övergångstiden mellan gräs- och majsskörd. Spaltmåttsinställningen sker mekaniskt direkt på Corncrackern eller alternativt elhydrauliskt från förarhytten. Hårdförkromade valsar garanterar lång livslängd. Exakt skördekvalitet: Majs Helsädesensilage 40

41 Hård och obeveklig. Corncracker. MULTI CROP CRACKER M har följande egenskaper: Mycket robust konstruktion, kraftiga lager och täckande svep Stor flexibilitet genom snabbt byte av krossvalsarna Kan anpassas till många olika användningsområden (majs, sorghum, helsäd) Mycket stor kapacitet med bästa bearbetning av grödan Mekanisk remspänning för maximal kraftöverföring Perfekt åtkomst till alla komponenter Corncracker 41

42 Mycket lätt åtkomlig. Utkastacceleratorn. Spara kraft vid acceleration. I JAGUAR är acceleratorn perfekt placerad. Därför kan den på optimalt sätt ge materialflödet mer fart och föra vidare materialet på ett säkert sätt. De V-ställda acceleratorvingarna centrerar materialflödet det reducerar slitaget på utkastartornets sidoväggar. Eftersom materialflödet inte ändrar riktning är kraftbehovet lågt. Vid tunga material kan spaltmåttet mellan acceleratorn och den bakre väggen ökas med upp till 10 mm. Det minskar effektbehovet enormt. Vid skörd av torrt gräs som kräver hög kasteffekt ska spaltmåttet minskas. I underhållsutrymmet kan denna inställning enkelt göras mekaniskt. 42

43 Oöverträffat snabb demontering. För rengöringsarbeten efter skörden, eller om slitdelar ska bytas ut, erbjuder CLAAS en smidig lösning för demontering av acceleratorn. Två personer kan enkelt ta bort den på en timme. En unik fördel. Utkastaccelerator 43

44 Skördemängdmätning med QUANTIMETER. Positionen på den bakre, övre förkompressionsvalsen registreras. Tillsammans med parametrarna inmatningsbredd och inmatningshastighet mäts materialflödet kontinuerligt. För att få högsta möjliga noggrannhet (ton/ha) bör en kontrollvägning göras. Kontrollvägning Status Räkna tillbaka Uppmätt skördemängd Uppvägd skördemängd Kalibreringsfaktor FRÅN TILL 44

45 Kontinuerligt och exakt. Materialflödesmätningen. Torrsubstansmätning. En kontinuerlig torrsubstansmätning ger betydligt noggrannare uppgifter om skördad mängd. Grönmassans ledningsförmåga och temperatur mäts i utkastarröret CEBIS visar kontinuerligt mängden torrsubstans Mycket slitstark grundplatta av keramik och metallringar möjliggör långa arbetsdagar Fuktmätning Status Fuktkorrigering Aktuell torrsubstans Aktuell fuktighet QUANTIMETER Torrsubstanssensor 45

46 Koncentrerat och exakt. Tillsatsmedelssystem. Tankvolym 375 l Flexibel påfyllnings- och rengöringsmöjlighet Dosering från 30 l/timme till 400 l/timme Materialflödesberoende dosering från 0,5 l/ton till 2 l/ton (upp till 200 ton/timme) Dosering utifrån torrsubstans möjlig Nivårör på tanken Doseringen styrs via CEBIS. Tanknivån visas i CEBIS Tillsatser för högsta ensilagekvalitet. Idag erbjuder professionella entreprenörer tillsatsmedel för ensilage som en standardtjänst. I serieutförande har du en tank på 375 liter för tillsatsmedel, med enkel påfyllning. Den färdigblandade tillsatsen sprutas direkt in i utkastacceleratorn. Inställning av doseringsenheten Dosering Tilldelning huvudbrytare konstant materialflödesberoende torrsubstansberoende Generös rengöringsöppning fuktberoende 46

47 ACTISILER 20 för exakt dosering. Trenden går mot reducerad mängd med högre koncentration. ACTISILER 20 finns som tillval och ger en exakt dosering av mjölksyrabakterier i koncentrerad lösning. Dosering, uppföljning av doserad mängd och övervakning sköter du bekvämt via CEBIS. Separat 20-literstank för högkoncentrerad lösning med mjölksyrabakterier Doseringen styrs via CEBIS: Konstant: 200 ml/timme till 7500 ml/timme Beroende på materialflöde: 10 ml/ton till 30 ml/ton Dosering utifrån torrsubstans möjlig Båda systemen kan användas samtidigt. Inställning av doseringsparametrar Parameter Dosering vattentank Dosering koncentrat Fukt Tillsatsmedelssystem 47

48 Utkastarröret. Moduluppbyggt. Mycket robust utkastarrör med låg egenvikt. Den modulära uppbyggnaden gör att man snabbt kan anpassa röret efter olika arbetsbredder. Två förlängningar (M / L) möjliggör en arbetsbredd på upp till 7,5 m. Utkastarrörets bakre slitplåt är monterad med bultar, villket betyder att den enkelt kan bytas ut. Den mycket kompakta materialstrålen ökar träffsäkerheten och minimerar förluster. OPTI FILL. Hög manöverkomfort. Med OPTI FILL styrs fyllningen av vagnen på bekvämt sätt. Svängvinkeln på 225 möjliggör en ännu bättre sikt över fyllningen av vagnen. När utkastarröret svängs styrs deflektorn automatiskt så att fyllningen av vagnen sker parallellt med körriktningen. Två fast programmerade utkastarrörspositioner underlättar svängningen vid vändtegen, t ex när man skördar fram och tillbaka längs en fältsida. Dessutom kan utkastarröret automatiskt flyttas till parkeringsposition med en knapptryckning. Extrautrustning som PROFI CAM kan enkelt eftermonteras 48

49 Kompakt och träffsäkert. Utkastet. AUTO FILL. Automatisk fyllning av transportvagnar. AUTO FILL bygger på digital bildanalys i 3D. Genom att utvärdera kamerabilderna av transportvagnen, kan systemet identifiera både lastutrymmets ytterkanter och fyllnadsgraden på olika ställen i vagnen. Dessutom kan systemet styra vart i vagnen skördematerialet ska hamna. Utkastarröret styrs automatiskt längs med och tvärs mot vagnens färdriktning.resultatet är en optimal fyllning. Utkastarrör 49

50 Effektiva och uthålliga. JAGUAR frontaggregat.

51 PICK UP DIRECT DISC RU ORBIS CONSPEED Majsskörd med ORBIS eller RU Upptagning av strängar med PICK UP Skörd av helsäd med DIRECT DISC Majsplockning med CONSPEED Frontaggregat

52 Exakt assistans. Styrsystemen. CAM PILOT. CAM PILOT tar hand om styrningen av JAGUAR utrustad med PICK UP. Strängen läses av tredimensionellt med hjälp av en kamera med två linser. Vid avvikelser i form och riktning skickas signaler till styrningen. Styraxeln reagerar på styrkommandon vid körning i upp till 15 km/h. Underlättar för föraren samt en perfekt upptagning. CEBIS: Urval styrsystem 52

53 GPS PILOT. GPS PILOT använder satellitsignal och manövreras enkelt via touch screen terminal S10 eller S7. Säker styrning längs parallella eller kurvformiga linjer längs grödans kant med minimal överlappning. Värdefull förarassistans och effektivt utnyttjande av arbetsbredden. AUTO PILOT. Även med radoberoende majsaggregat sker skörden i regel längs med de odlade majsraderna. Två sensorarmar känner av majsraderna. Signalerna från sensorerna omvandlas till styrimpulser och ger automatisk styrning vid radavstånd från 37,5 cm och upp till 80 cm. Styrsystem 53

54 Alltigenom tipp topp. PICK UP 300 och 380. På vägen mot allt starkare fälthackar och högre avkastning får krav som rent materialupptag, robust teknik och enkel manövrering allt större betydelse. PICK UP 300 och 380 med en arbetsbredd på 3,00 m resp. 3,80 m uppfyller dessa krav med en mängd övertygande detaljer: Pickup med liten diameter och fyra eller fem pinnrader för perfekt upptagning Stor skruvdiameter för högsta kapacitet Kraftig drivning, med lättmanövrerad 2-stegs växellåda Enkelt att byta slitdelar Suverän markföljning tack vare pendelupphängning och svängbara stödhjul (ställs in utan verktyg) På JAGUAR kan frontaggregaten enkelt kopplas av och på, tack vare en enkel snabbkoppling och centrallåsning Stödhjul för optimal markföljning Enkelt att byta slitdelar 54

55 Helt rent på fältet och säker inmatning. Extra skydd. STOP ROCK. Detektorn STOP ROCK stoppar omedelbart inmatningen på JAGUAR när den känner av en fast främmande kropp som överskrider den storlek som föraren ställt in. Inställningarna görs i CEBIS. Lätt att komma åt för att avlägsna främmande föremål PICK UP 55

56 Slå och hacka. Skörda direkt. DIRECT DISC. Skörd av helsäd med DIRECT DISC 520. Skörd av grödor i gulmognadsstadiet som högkvalitativt djurfoder eller för effektiv utvinning av bioenergi: skörd och hackning i ett och samma arbetsmoment. Grödan skördas med en rotorbalk och förs med hjälp av en paddelvals säkert till inmatningsskruven samt vidare till hackens inmatning. Säker på vägen Snabblås för knivar 56

57 Enkel, bekväm, beprövad. DIRECT DISC kopplas snabbt och bekvämt med automatisk snabbkoppling av kraftöverföringen Direktdrivning av inmatning och tidsfördröjd aktivering av knivbalk innebär lågt startmoment och säker uppstart Tre hastigheter på inmatningen för jämnt materialflöde och optimal hackningskvalitet Beprövade DISCO knivbalkar för högsta kapacitet och snittkvalitet med AUTO CONTOUR Snabblås för knivarna förkortar avsevärt underhållstiden Paddelvals med hydraulisk höjdinställning för bästa anpassning till skördeförhållandena Stor inspektionslucka för bekväm åtkomlighet till knivbalk och inmatning Snabbkoppling DIRECT DISC 57

58 ORBIS. Skörda oberoende av radriktning. Det radoberoende majsaggregatet ORBIS kombinerar driftserfarenheter från hela världen med helt nya idéer inom konstruktion och drivning. Kraftöverföringsaxeln kopplas enkelt till JAGUAR med hjälp av snabbkopplingen 4,50 m, 6,00 m eller 7,50 m arbetsbredd Optimalt materialflöde: Plantorna föres längsgående till inmatningen för en jämn hackningskvalitet Lättgående drivning: Mycket lågt effektbehov, inkoppling och reversering även vid full last 3 växlar för perfekt anpassning till olika skördeförhållanden Bästa markanpassning: Pendelramgeometri för idealisk sidoanpassning AUTO CONTOUR aktiv markföljning som tillval Mindre underhållsbehov Hög skördekvalitet med optimalt materialflöde och knivar med självslipningseffekt Moduluppbyggd 58

59 Vass och flexibel. ORBIS. Nyhet: ORBIS 600 SD erbjuds parallellt med ORBIS 600. SD är särskilt lämpad för bestånd med normal och liten växtlighet. Ytterenheterna med små tallrikar och extra, vertikal strängtrumma möjliggör ett extremt bra materialflöde. Dessutom kan man få mycket kort stubb. ORBIS 600 med de stora skivorna utmärker sig i majsbestånd med normal och mycket stor växtlighet. Nyhet: Integrerat transportsystem. Vid körning på väg fälls ORBIS integrerade hjulställ ut. Hydraulcylindrarna styrs aktivt vid körning på väg. Transportdämpningen möjliggör komfortabel och säker körning på väg upp till 40 km/h. På fältet inaktiveras hjulstället och placeras i utgångsläge. AUTO CONTOUR, reglering av anliggningstryck med sidoanpassning Integrerat transportsystem ORBIS SD ORBIS 59

60 Robust och beprövad. RU 450 och CONSPEED. RU 450: Upp till 4,50 m arbetsbredd. Materialflödeskonceptet bygger på tre stora kniv- och transporttallrikar som roterar mot varandra. Avskurna plantor står med snittytan mot kniven och ger på så sätt en självslipningseffekt av knivarna. Inmatningsskruven ger ett aggressivt materialflöde genom att varvtalet kan ställas in optimalt i förhållande till inställd snittlängd. Den enkla konstruktionen står för robusthet och pålitlighet och är väl beprövad. Lågt effektbehov Säker förflyttning av plantorna under alla förhållanden Inkoppling och reversering även vid full last Enkel tillkoppling med snabbkoppling 60
