1 Asgari Dashcam 1080

2 Tack för att du har valt att köpa Asgari Dashcam. Vi vill ta tillfället i akt och gratulera er till ert fantastiska köp. Den här bilkameran kan spela in bild och ljud samt lagra all information på ett minneskort under användning. Vid trafikolycka kan inspelat videomaterial användas som bevis för att avgöra vem som är ansvarig, den skyddar föraren i högsta möjliga grad och förhindrar att föraren blir lurad av illasinnade personer. Bilkameran uppmuntrar dessutom bilförare att följa trafikregler och minskar således antalet trafikolyckor. För bilägare som gillar bilutflykter hjälper den till att fånga vackra naturscenerier och spännande upplevelser så att dessa enkelt kan delas med vänner och familj. För din säkerhet ber vi er att ej utföra justeringar under tiden som du kör. Ha en trevlig resa! Förpackningsinformation Bilkamera 1 Strömadapter till fordonets cigarettändare 1 Sugproppsmontering för kamera 1 3M självhäftande fixeringsanordning 1 USB-kabel 1 AV-kabel 1 Bruksanvisning 1 Garantisedel 1 Extern GPS (Tillval mot extra avgift) Strömadapter med lågspänningsskydd (Tillval mot extra avgift) Produktattribut 12V-24V brett spänningsområde Objektiv med stor bländare för bra fotografiska effekter nattetid. Vidvinkelobjektiv för att få bred bild av fordonets framsida. 3.0 Inch pekskärm och enkelt användargränssnitt. 1080p@30fps Full HD video och sömlöst inspelningsstöd Komprimerat format H.264/MPEG4 AVC, filtyp AVI2.0. Auto-spara stöds även vid strömavbrott under inspelning. Ögonblicksbilder stöds med ett tryck på skärmen, även under videoinspelning. Inbyggd G-Sensor för att behålla viktiga filmer automatiskt. Överensstämmer med CE standard och stör inte annan elektronisk utrustning i bilen. Ljudlöst driftläge för att undvika att störa föraren. Bevakningsläge kan aktiveras av skakningar eller slag mot bilen, och automatiskt starta inspelning även under förarens frånvaro. Låg bildfrekvens video inspelning, kan lagra 24 timmars inspelning även då föraren är frånvarande. För detta krävs en strömadapter med lågspänningsskydd.

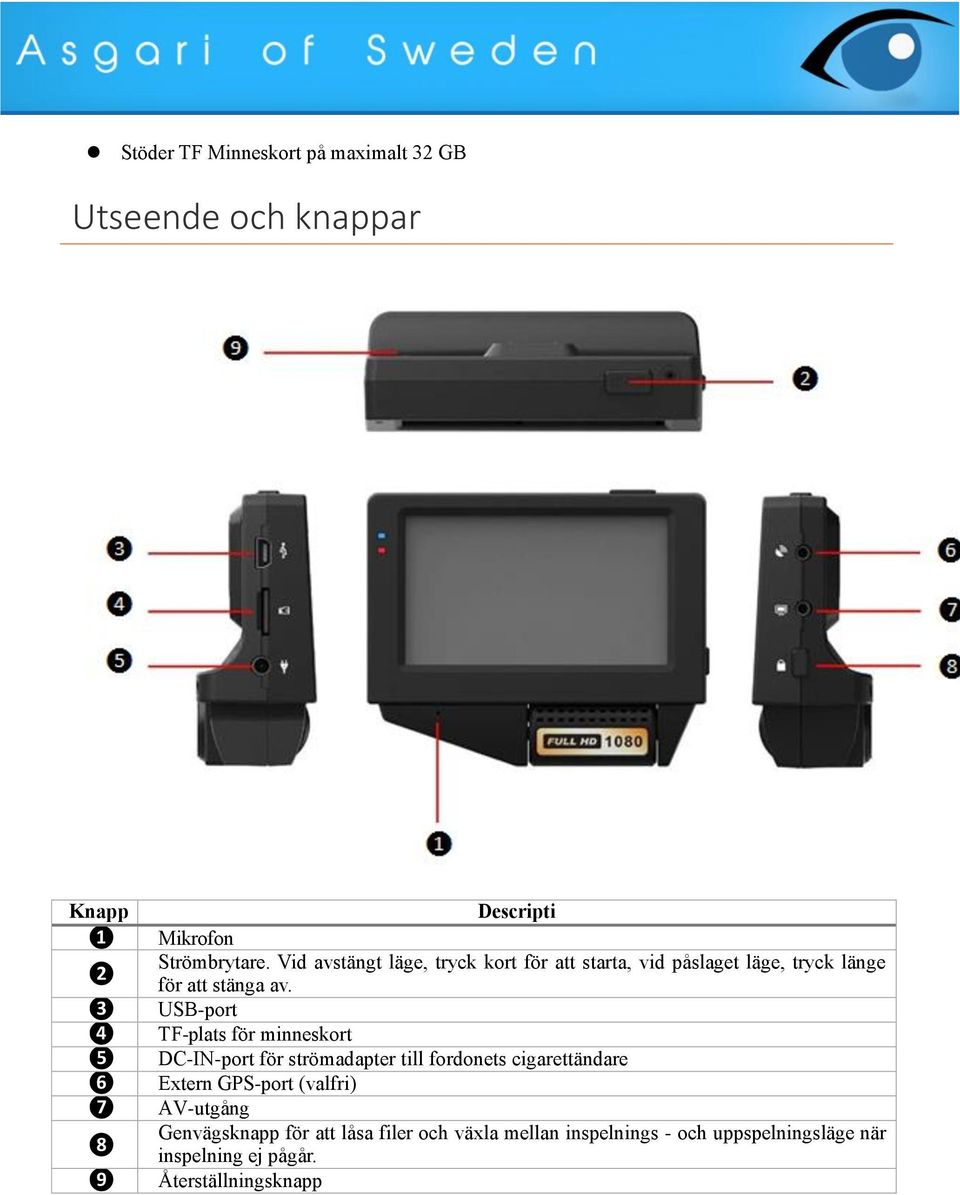

3 Stöder TF Minneskort på maximalt 32 GB Utseende och knappar Knapp ❶ ❷ ❸ ❹ ❺ ❻ ❼ ❽ ❾ Descripti Mikrofon on Strömbrytare. Vid avstängt läge, tryck kort för att starta, vid påslaget läge, tryck länge för att stänga av. USB-port TF-plats för minneskort DC-IN-port för strömadapter till fordonets cigarettändare Extern GPS-port (valfri) AV-utgång Genvägsknapp för att låsa filer och växla mellan inspelnings - och uppspelningsläge när inspelning ej pågår. recorder Återställningsknapp is not recording.

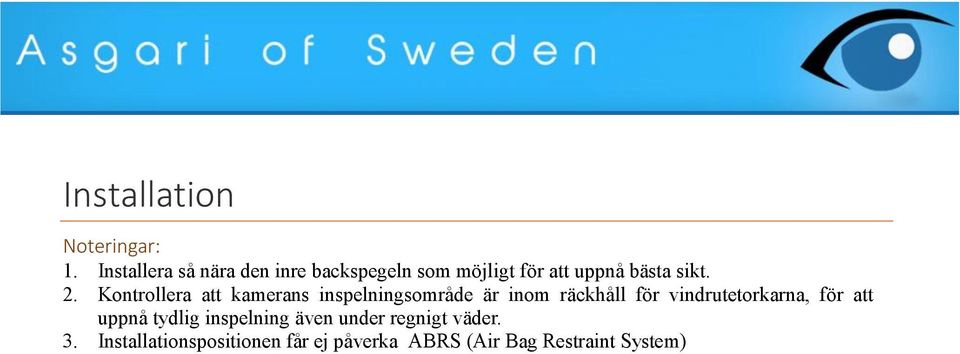

4 Installation Noteringar: 1. Installera så nära den inre backspegeln som möjligt för att uppnå bästa sikt. 2. Kontrollera att kamerans inspelningsområde är inom räckhåll för vindrutetorkarna, för att uppnå tydlig inspelning även under regnigt väder. 3. Installationspositionen får ej påverka ABRS (Air Bag Restraint System)

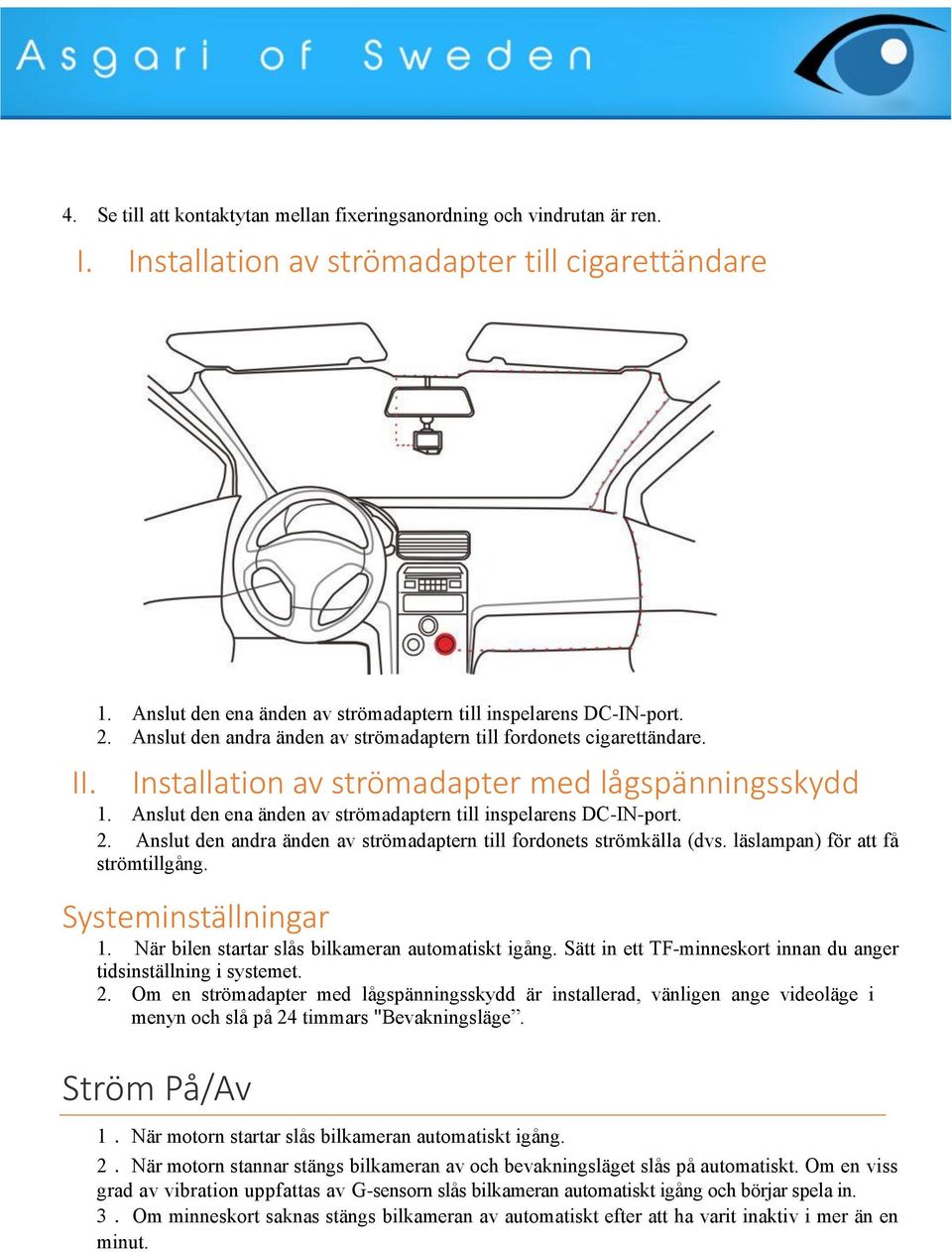

5 4. Se till att kontaktytan mellan fixeringsanordning och vindrutan är ren. I. Installation av strömadapter till cigarettändare II. 1. Anslut den ena änden av strömadaptern till inspelarens DC-IN-port. 2. Anslut den andra änden av strömadaptern till fordonets cigarettändare. Installation av strömadapter med lågspänningsskydd 1. Anslut den ena änden av strömadaptern till inspelarens DC-IN-port. 2. Anslut den andra änden av strömadaptern till fordonets strömkälla (dvs. läslampan) för att få strömtillgång. Systeminställningar 1. När bilen startar slås bilkameran automatiskt igång. Sätt in ett TF-minneskort innan du anger tidsinställning i systemet. 2. Om en strömadapter med lågspänningsskydd är installerad, vänligen ange videoläge i menyn och slå på 24 timmars "Bevakningsläge. Ström På/Av 1. När motorn startar slås bilkameran automatiskt igång. 2. När motorn stannar stängs bilkameran av och bevakningsläget slås på automatiskt. Om en viss grad av vibration uppfattas av G-sensorn slås bilkameran automatiskt igång och börjar spela in. 3. Om minneskort saknas stängs bilkameran av automatiskt efter att ha varit inaktiv i mer än en minut.

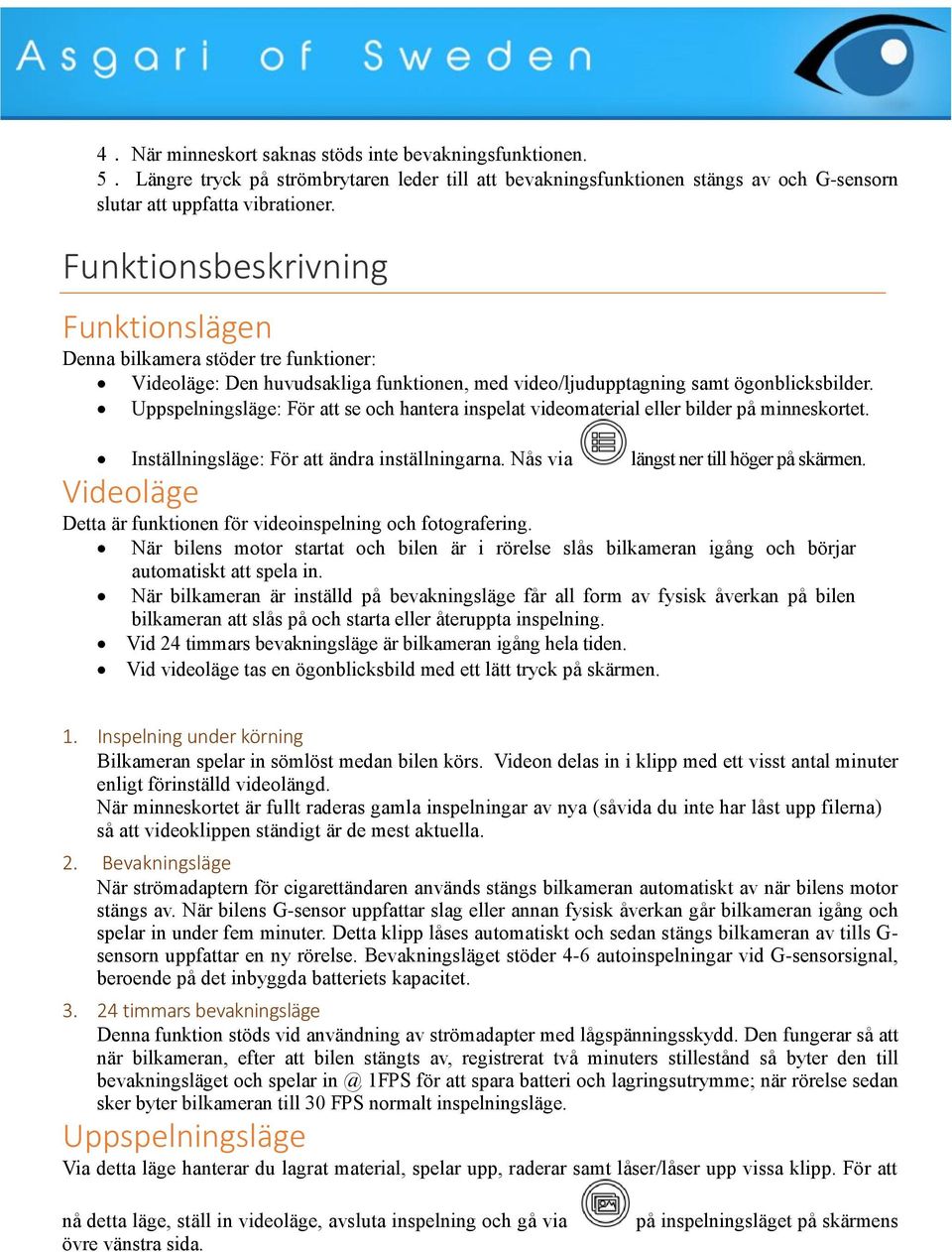

6 4. När minneskort saknas stöds inte bevakningsfunktionen. 5. Längre tryck på strömbrytaren leder till att bevakningsfunktionen stängs av och G-sensorn slutar att uppfatta vibrationer. Funktionsbeskrivning Funktionslägen Denna bilkamera stöder tre funktioner: Videoläge: Den huvudsakliga funktionen, med video/ljudupptagning samt ögonblicksbilder. Uppspelningsläge: För att se och hantera inspelat videomaterial eller bilder på minneskortet. Inställningsläge: För att ändra inställningarna. Nås via längst ner till höger på skärmen. Videoläge Detta är funktionen för videoinspelning och fotografering. När bilens motor startat och bilen är i rörelse slås bilkameran igång och börjar automatiskt att spela in. När bilkameran är inställd på bevakningsläge får all form av fysisk åverkan på bilen bilkameran att slås på och starta eller återuppta inspelning. Vid 24 timmars bevakningsläge är bilkameran igång hela tiden. Vid videoläge tas en ögonblicksbild med ett lätt tryck på skärmen. 1. Inspelning under körning Bilkameran spelar in sömlöst medan bilen körs. Videon delas in i klipp med ett visst antal minuter enligt förinställd videolängd. När minneskortet är fullt raderas gamla inspelningar av nya (såvida du inte har låst upp filerna) så att videoklippen ständigt är de mest aktuella. 2. Bevakningsläge När strömadaptern för cigarettändaren används stängs bilkameran automatiskt av när bilens motor stängs av. När bilens G-sensor uppfattar slag eller annan fysisk åverkan går bilkameran igång och spelar in under fem minuter. Detta klipp låses automatiskt och sedan stängs bilkameran av tills G- sensorn uppfattar en ny rörelse. Bevakningsläget stöder 4-6 autoinspelningar vid G-sensorsignal, beroende på det inbyggda batteriets kapacitet timmars bevakningsläge Denna funktion stöds vid användning av strömadapter med lågspänningsskydd. Den fungerar så att när bilkameran, efter att bilen stängts av, registrerat två minuters stillestånd så byter den till bevakningsläget och spelar 1FPS för att spara batteri och lagringsutrymme; när rörelse sedan sker byter bilkameran till 30 FPS normalt inspelningsläge. Uppspelningsläge Via detta läge hanterar du lagrat material, spelar upp, raderar samt låser/låser upp vissa klipp. För att nå detta läge, ställ in videoläge, avsluta inspelning och gå via övre vänstra sida. på inspelningsläget på skärmens

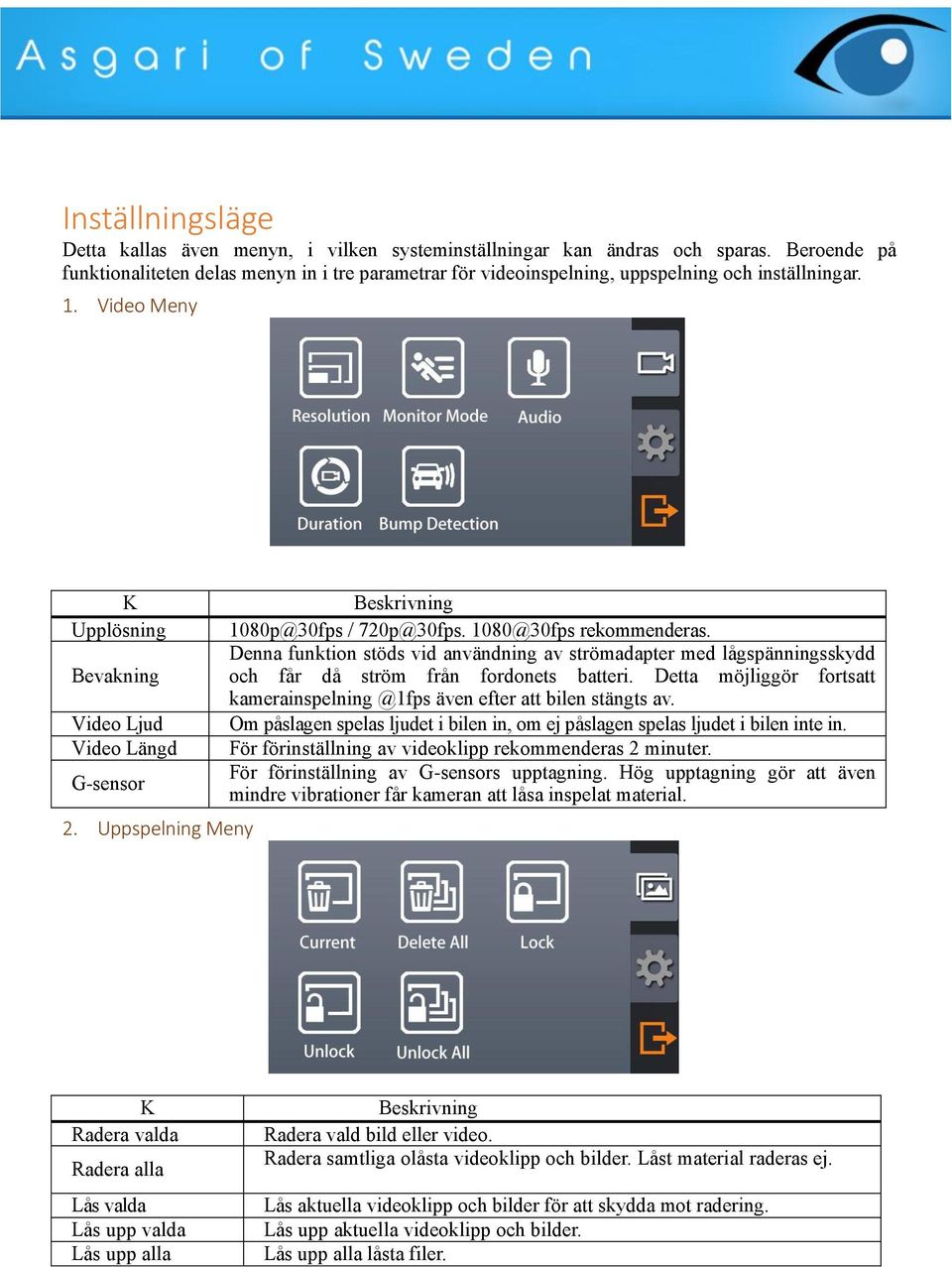

7 Inställningsläge Detta kallas även menyn, i vilken systeminställningar kan ändras och sparas. Beroende på funktionaliteten delas menyn in i tre parametrar för videoinspelning, uppspelning och inställningar. 1. Video Meny K Upplösning ey Ratio Bevakning Video Ljud Video Längd G-sensor 2. Uppspelning Meny Beskrivning 1080p@30fps / 720p@30fps. 1080@30fps rekommenderas. Denna funktion stöds vid användning av strömadapter med lågspänningsskydd och får då ström från fordonets batteri. Detta möjliggör fortsatt även efter att bilen stängts av. Om påslagen spelas ljudet i bilen in, om ej påslagen spelas ljudet i bilen inte in. För förinställning av videoklipp rekommenderas 2 minuter. För förinställning av G-sensors upptagning. Hög upptagning gör att även mindre vibrationer får kameran att låsa inspelat material. K Radera valda ey Radera alla Lås valda Lås upp valda Lås upp alla Beskrivning Radera vald bild eller video. Radera samtliga olåsta videoklipp och bilder. Låst material raderas ej. Lås aktuella videoklipp och bilder för att skydda mot radering. Lås upp aktuella videoklipp och bilder. Lås upp alla låsta filer.

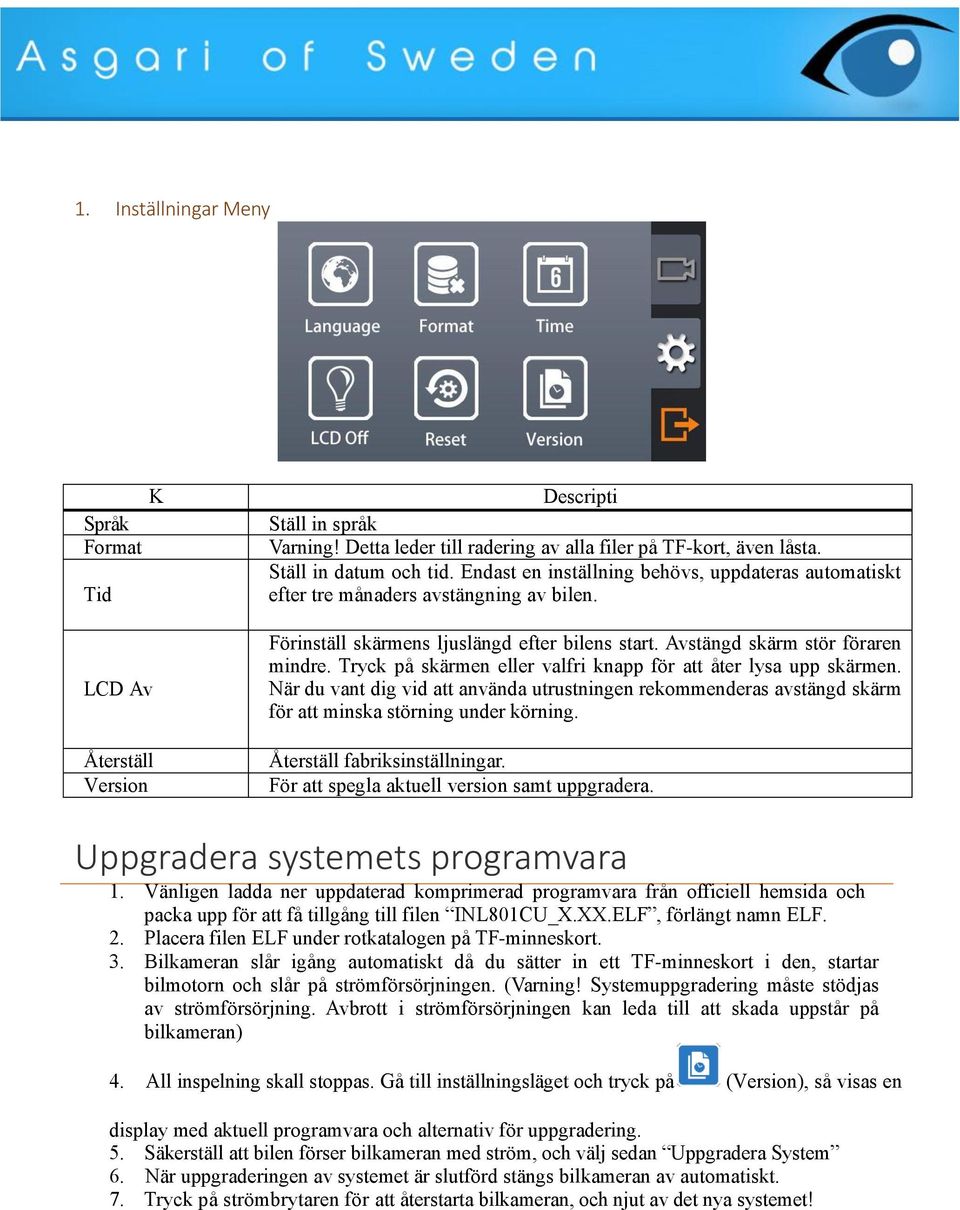

8 1. Inställningar Meny K Språk ey Format Tid LCD Av Återställ Version Descripti Ställ in språk on Varning! Detta leder till radering av alla filer på TF-kort, även låsta. Ställ in datum och tid. Endast en inställning behövs, uppdateras automatiskt efter tre månaders avstängning av bilen. Förinställ skärmens ljuslängd efter bilens start. Avstängd skärm stör föraren mindre. Tryck på skärmen eller valfri knapp för att åter lysa upp skärmen. När du vant dig vid att använda utrustningen rekommenderas avstängd skärm för att minska störning under körning. Återställ fabriksinställningar. För att spegla aktuell version samt uppgradera. Uppgradera systemets programvara 1. Vänligen ladda ner uppdaterad komprimerad programvara från officiell hemsida och packa upp för att få tillgång till filen INL801CU_X.XX.ELF, förlängt namn ELF. 2. Placera filen ELF under rotkatalogen på TF-minneskort. 3. Bilkameran slår igång automatiskt då du sätter in ett TF-minneskort i den, startar bilmotorn och slår på strömförsörjningen. (Varning! Systemuppgradering måste stödjas av strömförsörjning. Avbrott i strömförsörjningen kan leda till att skada uppstår på bilkameran) 4. All inspelning skall stoppas. Gå till inställningsläget och tryck på (Version), så visas en display med aktuell programvara och alternativ för uppgradering. 5. Säkerställ att bilen förser bilkameran med ström, och välj sedan Uppgradera System 6. När uppgraderingen av systemet är slutförd stängs bilkameran av automatiskt. 7. Tryck på strömbrytaren för att återstarta bilkameran, och njut av det nya systemet!

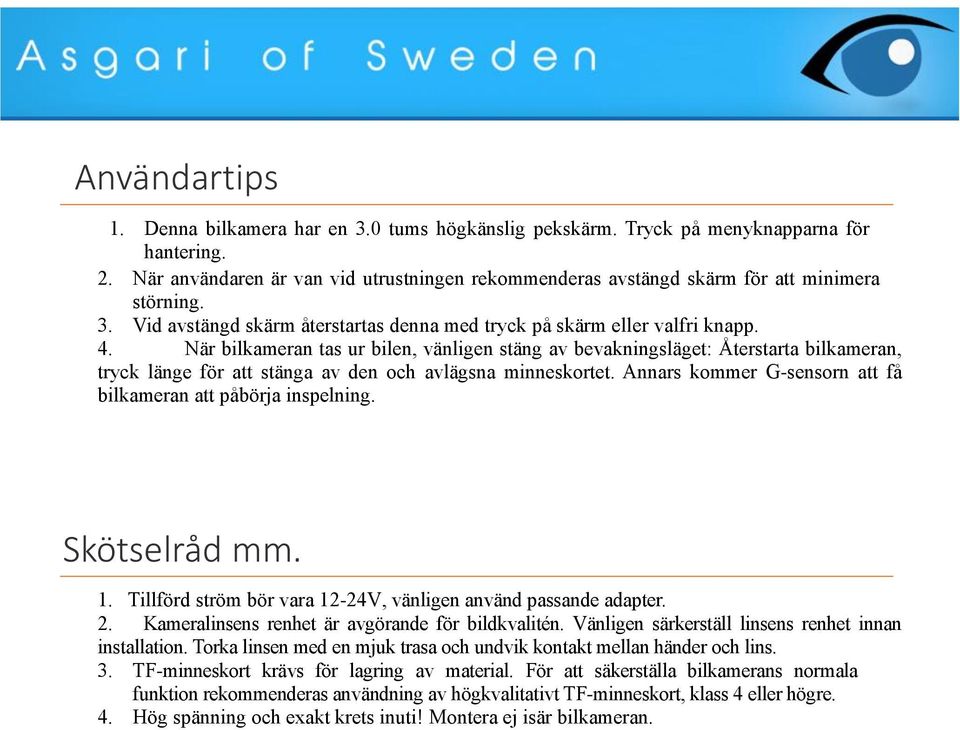

9 Användartips 1. Denna bilkamera har en 3.0 tums högkänslig pekskärm. Tryck på menyknapparna för hantering. 2. När användaren är van vid utrustningen rekommenderas avstängd skärm för att minimera störning. 3. Vid avstängd skärm återstartas denna med tryck på skärm eller valfri knapp. 4. När bilkameran tas ur bilen, vänligen stäng av bevakningsläget: Återstarta bilkameran, tryck länge för att stänga av den och avlägsna minneskortet. Annars kommer G-sensorn att få bilkameran att påbörja inspelning. Skötselråd mm. 1. Tillförd ström bör vara 12-24V, vänligen använd passande adapter. 2. Kameralinsens renhet är avgörande för bildkvalitén. Vänligen särkerställ linsens renhet innan installation. Torka linsen med en mjuk trasa och undvik kontakt mellan händer och lins. 3. TF-minneskort krävs för lagring av material. För att säkerställa bilkamerans normala funktion rekommenderas användning av högkvalitativt TF-minneskort, klass 4 eller högre. 4. Hög spänning och exakt krets inuti! Montera ej isär bilkameran.

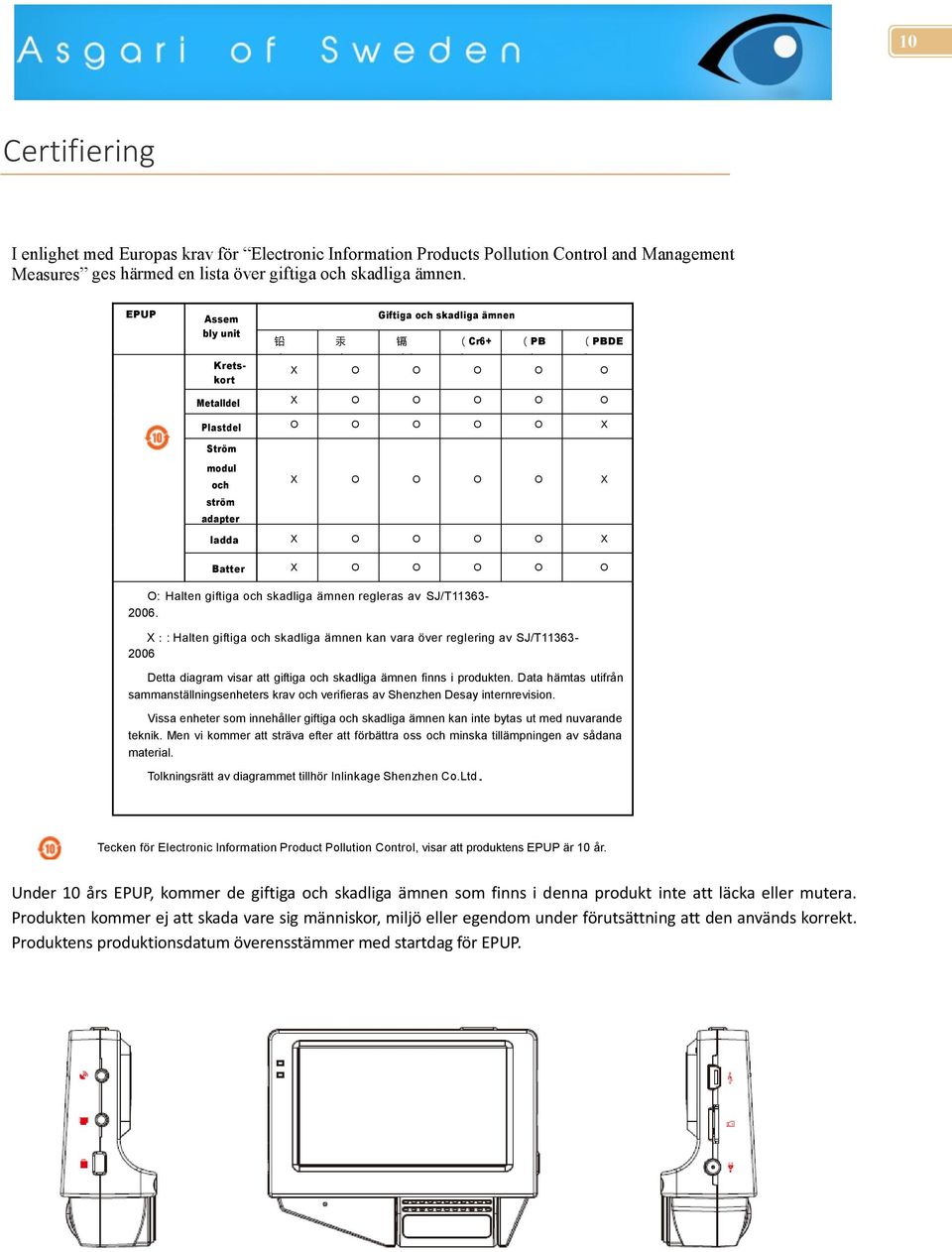

10 10 Certifiering I enlighet med Europas krav för Electronic Information Products Pollution Control and Management Measures ges härmed en lista över giftiga och skadliga ämnen. EPUP Assem bly unit Kretskort 铅 汞 Giftiga och skadliga ämnen 镉 (Cr6+ (PB (PBDE (Pb (Hg (Cd ) B) ) ) X ) O ) O O O O Metalldel X O O O O O Plastdel O O O O O X Ström modul och ström adapter X O O O O X ladda X O O O O X Batter X O O O O O O: Halten giftiga och skadliga ämnen regleras av SJ/T X:: Halten giftiga och skadliga ämnen kan vara över reglering av SJ/T Detta diagram visar att giftiga och skadliga ämnen finns i produkten. Data hämtas utifrån sammanställningsenheters krav och verifieras av Shenzhen Desay internrevision. Vissa enheter som innehåller giftiga och skadliga ämnen kan inte bytas ut med nuvarande teknik. Men vi kommer att sträva efter att förbättra oss och minska tillämpningen av sådana material. Tolkningsrätt av diagrammet tillhör Inlinkage Shenzhen Co.Ltd. Tecken för Electronic Information Product Pollution Control, visar att produktens EPUP är 10 år. Under 10 års EPUP, kommer de giftiga och skadliga ämnen som finns i denna produkt inte att läcka eller mutera. Produkten kommer ej att skada vare sig människor, miljö eller egendom under förutsättning att den används korrekt. Produktens produktionsdatum överensstämmer med startdag för EPUP.
