1 Manne Friman, Per Lindkvist, Peter Arbinge,

2 Lågfrekvent buller och den nya vägledningen

3 Innebär de nya riktvärdena för industribuller en större risk för störning av lågfrekvent buller?

4 Frågeställningar Med högre tillåtna A-vägda ljudnivåerna vid fasad så riskeras högre nivåer av lågfrekvent buller inomhus. Dämpning av lågfrekvent buller förutsätter hög ytvikt vilket ofta saknas i lätta ytterväggskonstruktioner. Byggnadsakustiken bör t.ex. ta efter den metodik som används vid projektering av vindkraftsparker för beräkning av lågfrekvent buller. Naturvårdsverkets Rapport 6538 och Boverkets rapport 2015:21 tar ej tillräcklig hänsyn till lågfrekvent buller. Detta riskerar därför att detta missas vid bullerutredningar för planerade bostäder. Ska allt ljud med lågfrekvent innehåll bedömas som lågfrekvent buller? Vad avgör? Källans typ? Ljudets varaktighet?

5 Lågfrekvent ljud Buller med mycket lågfrekvent ljud kan störa mer än ljud med samma A- vägda ljudnivå med lägre innehåll av lågfrekvent ljud. Komplicerat att dämpa. Speciellt med fönster. Resonans pga stående vågor i rum kan öka ljudnivån inomhus. Hälften av bostadsrummen?

6 Ljudisolering av lågfrekvent buller hos lätt resp. tung konstruktion Räkneexempel: Två konstruktioner med Rw 62 db Hz R (db) 31,

7 Behov av kontroll av lågfrekvent ljud för planerade bostäder nära industri När man planerar vindkraftsparker är det vanligt att lågfrekvent ljud utreds. Man undersöker först skillnad mellan dba och dbc om skillnaden är över 20 db utför man ljudberäkningar med ovägda frekvensspektrum. Med en uppskattad fasadisolering jämför man sedan de beräknade ljudnivåerna inomhus mot Folkhälsomyndighetens riktvärden. Med högre tillåtna ljudnivåer vid fasad bör denna metodik användas för att säkerhetsställa att planerade bostäder nära industrier ej får för högt lågfrekvent ljud inomhus.

8 Analys av lågfrekvent ljud vindkraft

9 Åtgärder av lågfrekvent ljud Lokala åtgärder (Avskärmning, ljuddämpare, byte av maskineri) Verksamhetsutövande (Hur man kör, hur länge man kör, vart man man kör) Ljudfällor Fasadåtgärder Bullerskyddsskärmar har sämre ljuddämpade effekt för lågfrekvent ljud. Om möjligt kan man bygga bullerskyddsvallar. Åtgärder i planeringen kan vara bullerdämpad sida eller tung konstruktion Bostadshus med hög ytvikt i ytterväggar, fönster och tak.

10 Idrottsplatser (buller från fotbollsmatch)

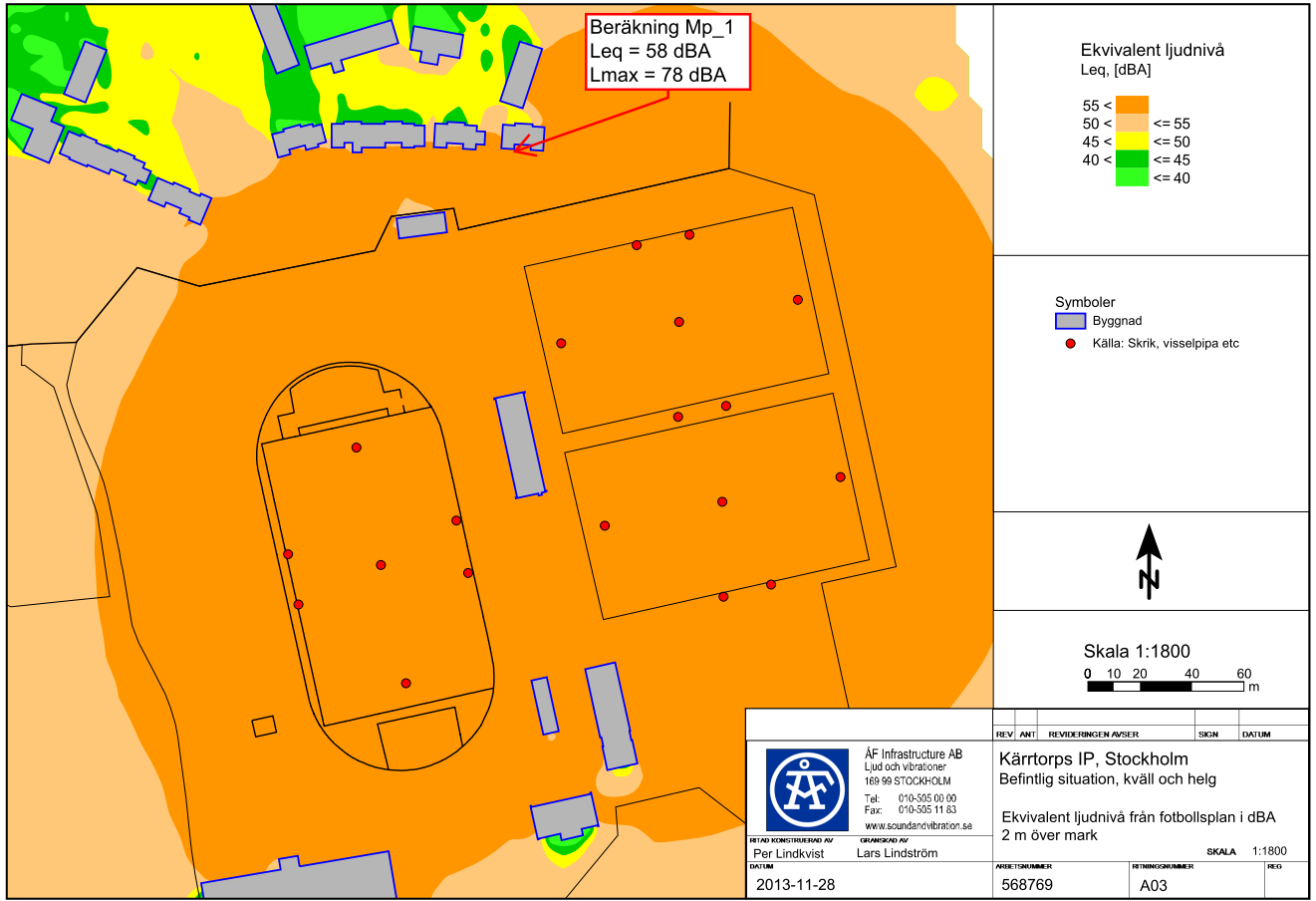

11 Kärrtorps IP Mätning och beräkning av buller från fotbollsplan Innan utbyggnad Efter utbyggnad

12 Kärrtorps IP Buller från seniormatch (Korpen eller liknande utan publik)

13 Kärrtorps IP Beräknade nivåer med tre 11-mannaplaner

14 Kärrtorps IP Åtgärd 4 m hög bullersskyddsskärm 1-8 dba dämpning Inomhus ok med befintliga fönster

15 Riktvärden? Utomhus vid bostäder Tidigare externt industribuller Idag Naturvårdsverkets vägledning Rapport 6538 och Boverkets Rapport 2015:21 är inte framtagen för buller från idrottsutövande eller idrottstävlingar

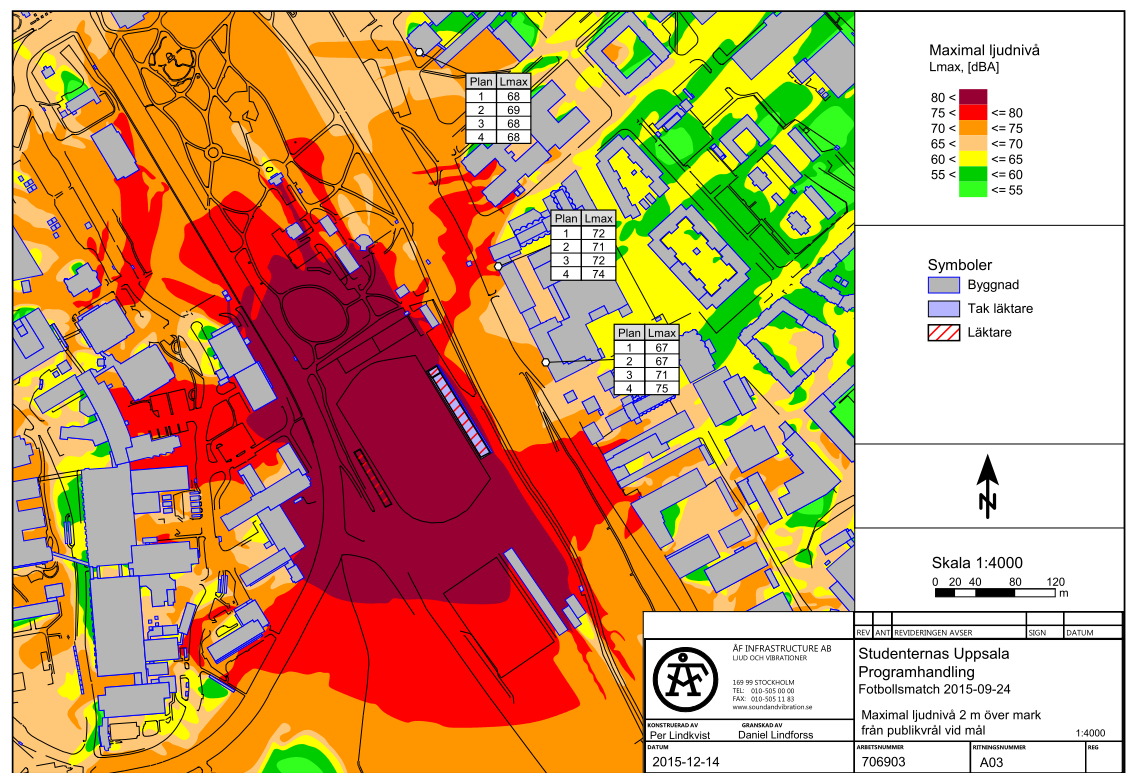

16 Studenternas Uppsala Fotbollsmatch (Sirius-Assyriska, div 1)

17 Studenternas Uppsala Fotbollsmatch (Sirius-Assyriska, div 1)

18 Studenternas Uppsala Planerad arena - Fotbollsmatch (Sirius-Assyriska, div 1)

19 Fotbollsplan Sofia skola Ljudmätning (störningsärende)

20 Case-study: Willys-butik, buller från lastkaj

21 Bakgrund och ärende Klagomålsärende närboende klagar på buller från lastkaj Mätning/inventering, beräkning och åtgärdsdimensionering Utökning av verksamheten fördubbling av kapaciteten Bostadshus Tomtgräns Lastkaj Willys-butik

22 Bullersituationen Komplex situation! Olika tänkbara förhållanden vid lastning/lossning av varor. Rörliga och fasta bullerkällor: Lastbilar, släpvagnar Kylaggregat Sopkomprimatorer Lastning/lossning Bullerkällor med skärmning. Bullerkällor högt över mark. Varierande drifttider.

23 Antaganden För varje tänkbart bullerscenario utformas ett worst case. Bedömning görs för en timme (minimum för L eq enligt NV:s riktlinjer). Bedömning görs vid bostadsfasad. Situationer för bedömning av L eq och L max : Vilka driftider gäller för respektive bullerkälla? Vilka bullerkällor omfattas? Ljudkaraktär för resp. bullerkälla: Impulsljud, slagljud (L max ). Stationärt ljud, kontinuerligt ljud (L eq ). Verksamhet vid lastkaj endast kl , d v s dagtid. Ej bedömning av L max (riktvärde endast nattetid). Enbart L eq (riktvärde L eq, 50 dba vid bostad dagtid).

24 Före åtgärd worst case Ekvivalent ljudnivå, L Aeq i dba Ca dba ekv. vid bostad. 70 < 65 < <=70 60 < <=65 55 < <=60 50 < <=55 Riktvärde dagtid, 50 dba ekv. Bullerkällor: Detaljplan, underlag Lastbilsmotorer Byggnad Bef. bullerskyddsskärm Bullerkälla Lastning/lossning Lastkaj

25 Åtgärder kravspecifikation Önskemål på åtgärder: Klara bullret vi bostad. Så billig åtgärd som möjligt! Åtgärden får ej inskränka på svängrum vid lastkaj. Passiv åtgärd. Faktiska åtgärder: Dubbelabsorberande skärm (2 st.); Längs tomtgräns Vid lastkaj. Skärm uppställd på betongsugga Ej grundläggning, uppställd på mark. Flexibel lösning; Segment kan förflyttas med gaffeltruck

26 Efter åtgärd worst case Skärmar 21,0 m Ekvivalent ljudnivå, L Ca dba Aeq i dbaekv. vid bostad. 70 < 65 < <=70 60 < <=65 Riktvärde 55 < <=60 dagtid, 50 dba ekv. 50 < <=55 Bullerkällor: Detaljplan, underlag Lastbilsmotorer Byggnad Ny bullerskyddsskärm Lastning/lossning Bullerkälla Sopkomprimatorer Åtgärd: Bef. bullerskyddsskärm 21 m skärm längs tomtgräns 6 m skärm vid lastkaj 6,0 m Lastkaj

27 Frågor
