1 Framtidens trähusfabrik Vilka krav kommer att ställas på trämaterialet? IVA, Stockholm Lars Eliasson Linnéuniversitetet, Växjö Skog och träteknik

2 Framtidens trähusfabrik Inledning Framtidens trähusfabrik Mått- och formkrav (nu och) i framtiden Rätt trämaterialkvalitet är värdefull Automation

3 Manuella metoder

4 Manuella metoder Byggnation av lösvirkeshus, Texas, USA

5 Enfamiljshus i Sverige. Merparten av enfamiljshusen prefabriceras och % av alla enfamiljshus i Sverige har en stomme av trä.

6

7 .ett prefabricerande husföretag arbetar ca 1/6 av de anställda i produktionen enbart med inkapning av brädor och plank på olika ställen..

8

9

10 Manuella metoder

11 Dagens trähusindustri Dålig på att ställa krav på virket, Så billigt som möjligt, Får vad man har betalt för Metoder och material inte anpassade för industriellt byggande i fabrik Virket levereras i de längder och kvaliteter som sågverken jobbar med traditionellt Börjar bli lite tuffare med kravspecifikationen!

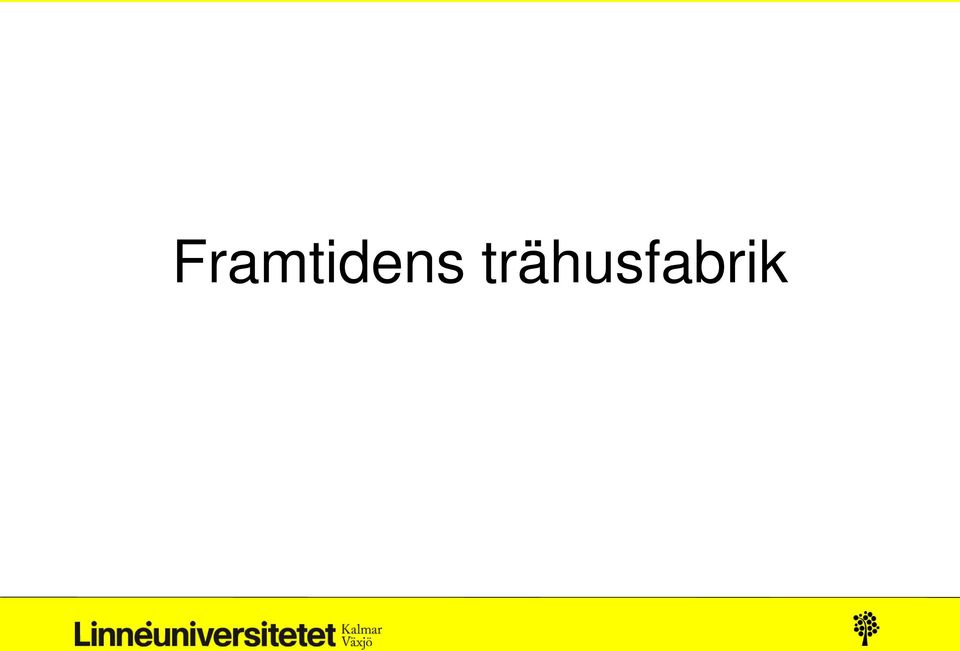

12 Framtidens trähusfabrik

13 är en modern tillverkningsindustri

14 med anpassade utrustningar och

15 . med optimerade tillverkningsmeto der Men. detta kräver trämaterial som är bättre definierat än tidigare!

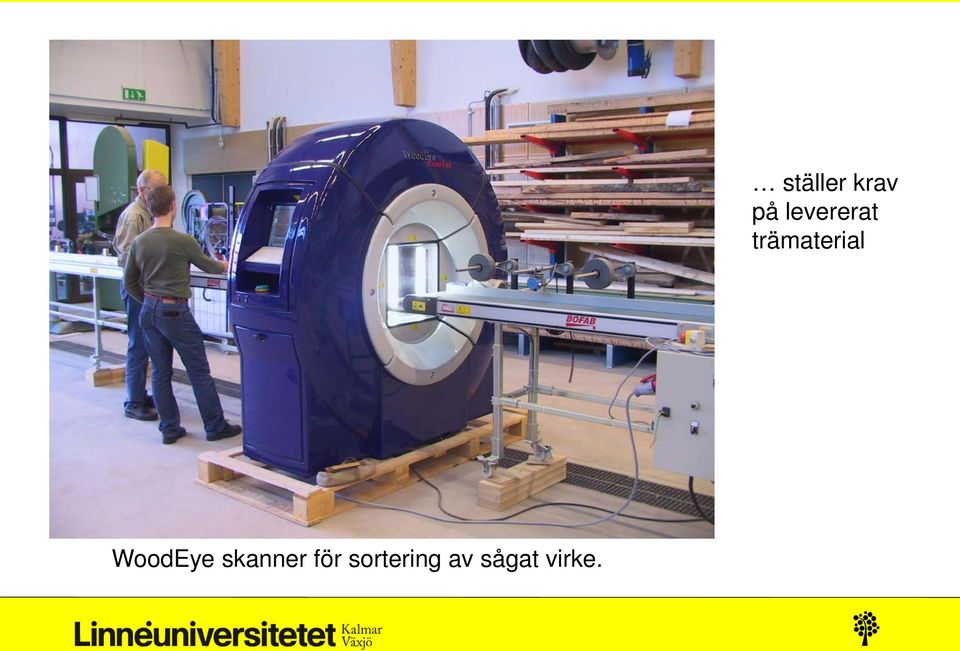

16 WoodEye skanner för sortering av sågat virke. ställer krav på levererat trämaterial

17 .moderna CAD-system som ger korrekta underlag även för produktion i fabrik. Styrning av maskiner. Generering av kapnotor. Beredning och beläggning

18 Item No Part number Description Qty 1 45*145* *70* *80* *220* *145* *220* *145* *220* *45*70*7500 1

19 Branscher Inbrytningar men. trähustillverkning är en utmaning 19

20 Industrirobotar i trähusindustrin? Utmaningar Nya förutsättningar Co-workers Prisutveckling på automationsutrustning

21 Teknologi - utmaningar Programmering och snabba omställningar Integration med CAD-underlag för geometrier mm Effektivt arbetsflöde som automatiskt skapar nya program Automatisk programmering baserad på BIM Felhantering, processer, trä, verktyg, intrimning 21

22 Vision för Framtidens trähusfabrik Kundanpassning utifrån ett plattformstänkande liknande bilindustri Behöver inte göra allt själv, gemensamma byggsystem Automatiska och flexibla tillverkningslinjer Integrerade IT-system Förändrade krav på ingående material Anpassat trämaterial

23 Krav på virke! Fuktkvot Fuktkvot i konstuktionsvirke max 16 % Fuktkvot i innerväggsvirke 8 12 % Måttnoggrannhet Tänk på att den totala toleransen (för en komponent) är summan av delarna Estetik Konstruktionsvirke, lägre krav än t ex fasadpanelvirke. Blånad Får förekomma i virke som skall användas på insidan av klimatskalet inte i klimatskalet Ytfinhet Hyvlat virke med rundade kanter

24 Krav på virke! (forts) Hantering Reklamera virke som inte uppfyller kravspecifikationen. Skydda vid lagring Träslag Gran till stomme och fasadpanel Furu till synligt virke inomhus Virkesval Hög o låg kvalitet finns inte bara rätt kvalitet Vankanter Godtag om det inte är till nackdel Våtlagrat virke Svårt att upptäcka! Får inte användas till fasader, vindskivor mm Impregnerat virke Skall torkas till samma fuktkvot. Håll fritt från markkontakt!

25 Mått- och formkrav Exempel väggreglar (bärande) Längd: ± 2 mm Tjocklek: (38, 45 mm) -0, +2 Bredd: (70, 95, 120, 145 mm) ± 1 mm Kupighet: 2 % av bredden Flatböj: 2,5 mm t= 38 mm max 6 mm t= 45 mm per längd Kantkrok: 4 mm per längd Skevhet: 2 % av bredden per längd (godtages 3 mm)

26 Virke för fasadpanel Fuktkvotsnivå, max 18 % Estetiska krav, beständighet Fasaden är utsatt för kritiska ögon Dagens slutkunder ställer ökade krav reklamation

27 Dåliga exempel! Hållfasthetssorterat virke! Någon sa; numera kan vi leva upp till krav och att vi kan det här med virkeskvalitet och egenskaper

28 Dåliga exempel! Hållfasthetssorterat virke!.vi lyfte i ena änden för att väga upp plankan på

29

30

31

32 VIRKESNORM Pb. Bl Utg. 3 T2 / C24 Regel Foder Klädsel Tryckimpreg Trall Råspont Gles Tegelläkt SS / EN 519 Imp: A och AB Imp: AB Råvara Gran (Fur) Gran (Fur) Gran Gran Fur Fur Gran Gran/Fur Gran Yta hyvlade / finsågade sidor 4/0 4/0 se ritn. se ritn. 4/0 4/0 3/1 0/4 X Fingerskarv: OK OK Nej OK OK Nej Nej Nej Nej Årsringsbredd medelvärde: 6 mm 6 mm 4 mm 4 mm 6 mm 6 mm X X x Fukt %: 15-19% 15-19% 15-19% 15-19% max 25% max 25% 15-19% 15-19% 15-19% Mått Tj.lek/bredd t.o.m 99 +/ / /- 0,5 +/ / / / / /- 1.0 Tj.lek/bredd f.o.m / / / / / / / /- 1.0 X Längd standardlängder +50/ / / / / / / / / -0 Längd exaktkapat +/ / / / / /- 1.5 X X X Flatböj mm/2m: fungera Fungera Kantkrok mm/2 m: Kupighet % av bredd: 2.0% 2.0% 2.0% 2.0% 2.0% 2.0% 2.0% 2.0% X Skevhet /25 mm bredd Vankant max % av sida: 10% 10% 0% 0% 0% 0% 30% 30% 25% Glapp mellan not och spont X X X X X X 1.2 X X Kvist Antal kvist/meter flatsida X X 2 4 X X X X X Antal torr kvist/meter flatsida X X 1 2 X X X X X Kvisturslag, kantsid: Tillåtet Tillåtet Nej Nej Nej Nej Tillåtet Tillåtet Tillåtet Frisk kvist, % av kant: 50% 100% 50% 100% 75% 75% 100% 100% 50% Frisk kvist, % av bredd: 20% 50% 33% 33% 25% 33% 50% 50% 50% Torrkvist: %kant / %bredd: se frisk se frisk sitta fast sitta fast 55%/20% 20%/10% se frisk se frisk Tillåtet Rötkvist: se frisk se frisk Nej Nej 55%/20% 20%/10% se frisk se frisk Tillåtet Summa kvist 150mm =frisk k+b =frisk k+b Nej =frisk k+b =frisk k+b =frisk k+b =frisk k+b =frisk k+b 1/2 tv.snitt Sprickor Genomgående Nej/ 2xbredd 2xbredd Nej Nej Nej Nej 100 mm Nej Nej Ej genomgående,% av längd 50% Tillåtet 15% 0% frams. 35% 35% Tillåtet 90% Tillåtet Ringspricka % av längd: 0% Tillåtet 0% 0% 0% 0% Tillåtet 20% Tillåtet Ändsprickor: 50 mm /ej exaktkap Tillåtet Tillåtet Tillåtet Tillåtet Tillåtet se sprickor se sprickor 50 mm Utseende Bark: Nej Nej Nej Nej Nej Nej Nej Nej Nej Barkdrag/Lyror max: Ej genomg. Ej genomg. Nej Nej Tillåtet Nej 300mm 300mm 100mm Märg: Tillåtet Tillåtet Tillåtet Ej frams. Tillåtet Tillåtet Tillåtet Tillåtet Tillåtet Snedfibrighet: 1:10 1:4 1:12 1:7 1:7 1:7 1:7 1:7 1:7 Toppbrott/Vresved /Tjurved Nej 3/4 bredd Nej Nej 3/4 bredd 3/4 bredd 20% volym 20% volym Nej Tryckved: Tillåtet Tillåtet Tillåtet Nej Tillåtet Tillåtet Tillåtet Tillåtet Tillåtet Blånad % av virkesvolym: 5% 5% 0% 0% Tillåtet Tillåtet 5% 5% 5% Vädergrå % av virkesvolym Tillåtet Tillåtet 0% 0% 5% 5% Tillåtet Tillåtet Tillåtet Insektsangrepp: Nej Nej Nej Nej Nej Nej Nej Nej Nej Kådlåpor/ sämsta 1 m: Tillåtet Tillåtet 3st, 35mm 2st, 50mm 2st, 100mm 2st, 50mm Tillåtet Tillåtet Tillåtet Mögel: Nej Nej Nej Nej Nej Nej Nej Nej Nej Fast röta % av volym Nej Nej Nej Nej 0% 0% 5% 5% 0% Lös röta: Nej Nej Nej Nej Nej Nej Nej Nej Nej Våtlagringsskador: Tillåtet Tillåtet Nej Tillåtet Tillåtet Tillåtet Tillåtet Tillåtet Tillåtet Hanteringsskador: Tillåtet Tillåtet Nej Ej frams. Tillåtet Tillåtet Tillåtet Tillåtet Tillåtet

33 VIRKESNORM T2 / C24 Regel Foder Klädsel SS / EN 519 Råvara Gran (Fur) Gran (Fur) Gran Gran Yta hyvlade / finsågade sidor 4/0 4/0 se ritn. se ritn. Fingerskarv: OK OK Nej OK Årsringsbredd medelvärde: 6 mm 6 mm 4 mm 4 mm Fukt %: 15-19% 15-19% 15-19% 15-19% Mått Tj.lek/bredd t.o.m 99 +/ / /- 0,5 +/- 0.5 Tj.lek/bredd f.o.m / / / /- 1.0 Längd standardlängder +50/ / / / -0 Längd exaktkapat +/ / / /- 1.5 Flatböj mm/2m: fungera Kantkrok mm/2 m: Kupighet % av bredd: 2.0% 2.0% 2.0% 2.0% Skevhet /25 mm bredd Vankant max % av sida: 10% 10% 0% 0% Glapp mellan not och spont X X X X K i t

34 Kostnad för rätt kvalitet? (En grov uppskattning kvaltetsbristkostnad) Kostnad för virkesspill Längdanpassning (3 dm modul) Kvalitetsfel Kostnad för extraarbete Kvalitetsfel Uppskattningsvis mellan 10 och 15 % av virkeskostnaden Volym virke till ett hus: m 3. Kostnad? hus per år. Virkesvolym? Samlad kvalitetsbristkostnad per år?

35 Kostnad för rätt kvalitet? (En grov uppskattning kvaltetsbristkostnad) Uppskattningsvis mellan 10 och 15 % av virkeskostnaden Volym virke till ett hus: m 3. Kostnad? 25 * = kr hus per år. Virkesvolym? *25 = m 3 /år Samlad kvalitetsbristkostnad per år? 10 % * * = 75 miljoner kr 15 % * * = 112 miljoner kr

36

37

38 Avslutningsvis Sektor Virkesvolym miljoner [m 3 ] Förädlingsvärde miljarder [kr] Enfamiljshus 0,3 6 Flerbostadshus 0,1 15 Övrigt bygg 1,3 50 Snickerier 0,9 15 Möbler 0,3 18 Emballage 0,8 2 Övrigt 1,3 30 Totalt 5 136
