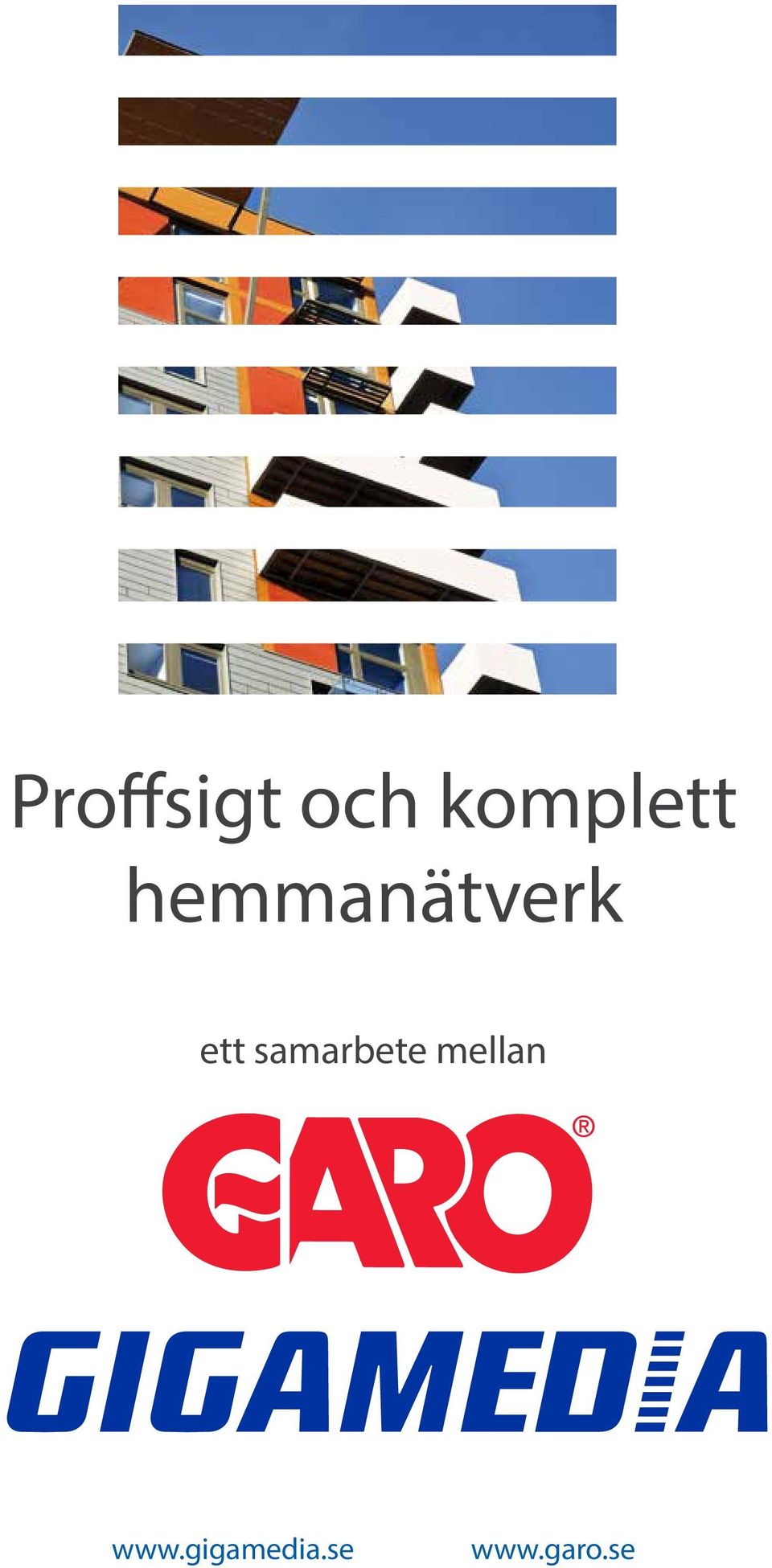

1 Proffsigt och komplett hemmanätverk ett samarbete mellan

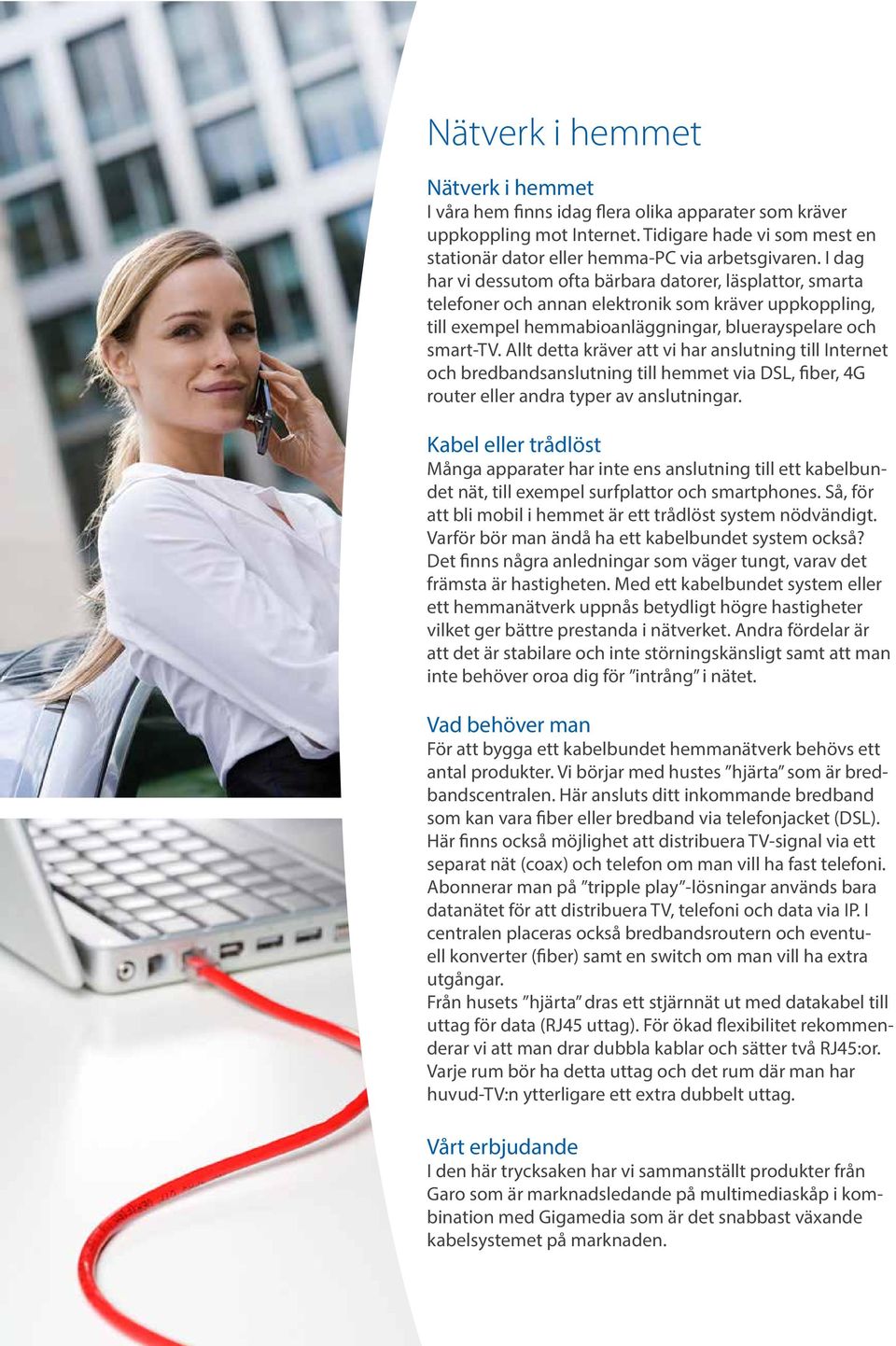

2 Nätverk i hemmet Nätverk i hemmet I våra hem finns idag flera olika apparater som kräver uppkoppling mot Internet. Tidigare hade vi som mest en stationär dator eller hemma-pc via arbetsgivaren. I dag har vi dessutom ofta bärbara datorer, läsplattor, smarta telefoner och annan elektronik som kräver uppkoppling, till exempel hemmabioanläggningar, bluerayspelare och smart-tv. Allt detta kräver att vi har anslutning till Internet och bredbandsanslutning till hemmet via DSL, fiber, 4G router eller andra typer av anslutningar. Kabel eller trådlöst Många apparater har inte ens anslutning till ett kabelbundet nät, till exempel surfplattor och smartphones. Så, för att bli mobil i hemmet är ett trådlöst system nödvändigt. Varför bör man ändå ha ett kabelbundet system också? Det finns några anledningar som väger tungt, varav det främsta är hastigheten. Med ett kabelbundet system eller ett hemmanätverk uppnås betydligt högre hastigheter vilket ger bättre prestanda i nätverket. Andra fördelar är att det är stabilare och inte störningskänsligt samt att man inte behöver oroa dig för intrång i nätet. Vad behöver man För att bygga ett kabelbundet hemmanätverk behövs ett antal produkter. Vi börjar med hustes hjärta som är bredbandscentralen. Här ansluts ditt inkommande bredband som kan vara fiber eller bredband via telefonjacket (DSL). Här finns också möjlighet att distribuera TV-signal via ett separat nät (coax) och telefon om man vill ha fast telefoni. Abonnerar man på tripple play -lösningar används bara datanätet för att distribuera TV, telefoni och data via IP. I centralen placeras också bredbandsroutern och eventuell konverter (fiber) samt en switch om man vill ha extra utgångar. Från husets hjärta dras ett stjärnnät ut med datakabel till uttag för data (RJ45 uttag). För ökad flexibilitet rekommenderar vi att man drar dubbla kablar och sätter två RJ45:or. Varje rum bör ha detta uttag och det rum där man har huvud-tv:n ytterligare ett extra dubbelt uttag. Vårt erbjudande I den här trycksaken har vi sammanställt produkter från Garo som är marknadsledande på multimediaskåp i kombination med Gigamedia som är det snabbast växande kabelsystemet på marknaden.

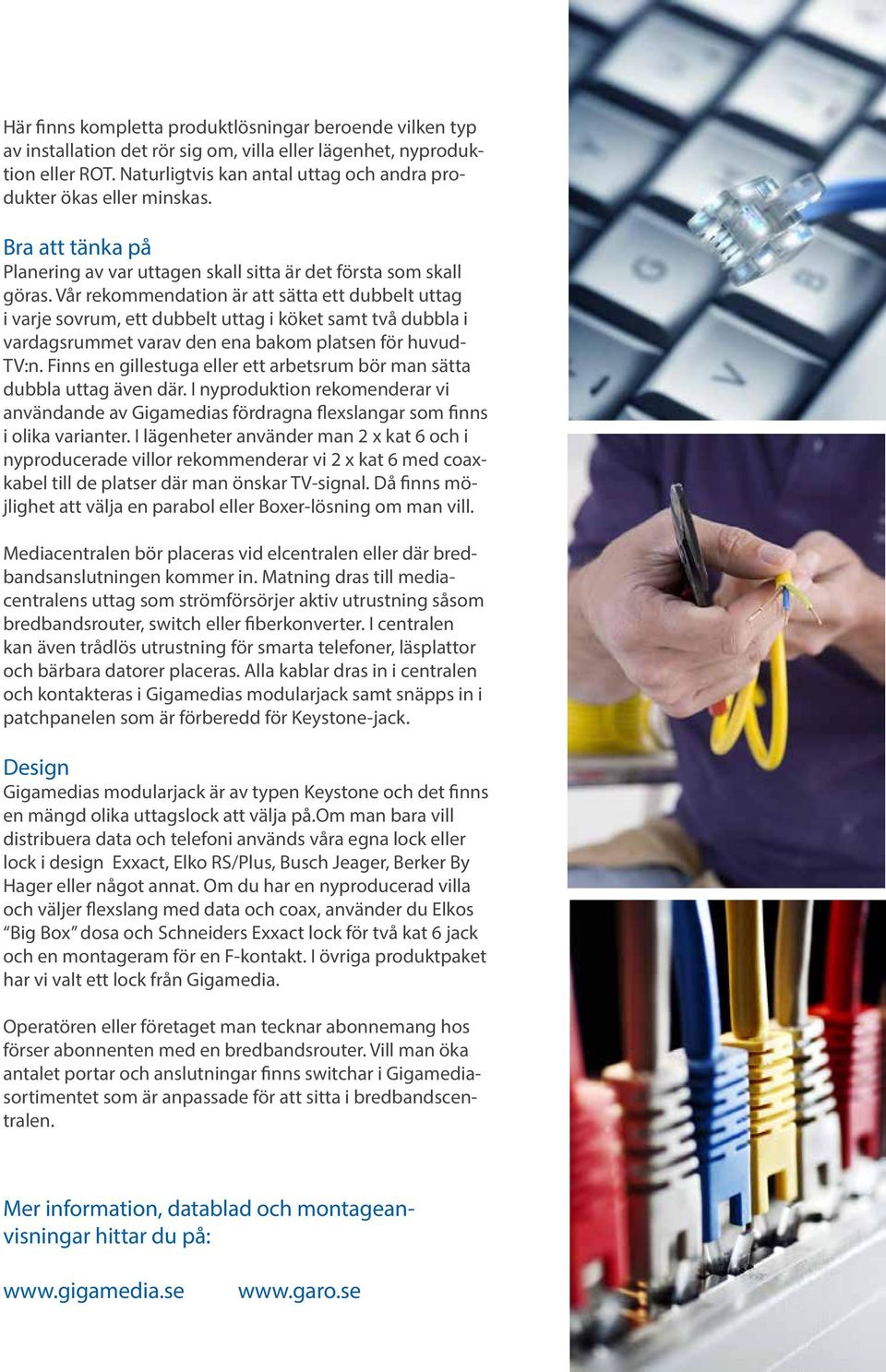

3 Här finns kompletta produktlösningar beroende vilken typ av installation det rör sig om, villa eller lägenhet, nyproduktion eller ROT. Naturligtvis kan antal uttag och andra produkter ökas eller minskas. Bra att tänka på Planering av var uttagen skall sitta är det första som skall göras. Vår rekommendation är att sätta ett dubbelt uttag i varje sovrum, ett dubbelt uttag i köket samt två dubbla i vardagsrummet varav den ena bakom platsen för huvud- TV:n. Finns en gillestuga eller ett arbetsrum bör man sätta dubbla uttag även där. I nyproduktion rekomenderar vi användande av Gigamedias fördragna flexslangar som finns i olika varianter. I lägenheter använder man 2 x kat 6 och i nyproducerade villor rekommenderar vi 2 x kat 6 med coaxkabel till de platser där man önskar TV-signal. Då finns möjlighet att välja en parabol eller Boxer-lösning om man vill. Mediacentralen bör placeras vid elcentralen eller där bredbandsanslutningen kommer in. Matning dras till mediacentralens uttag som strömförsörjer aktiv utrustning såsom bredbandsrouter, switch eller fiberkonverter. I centralen kan även trådlös utrustning för smarta telefoner, läsplattor och bärbara datorer placeras. Alla kablar dras in i centralen och kontakteras i Gigamedias modularjack samt snäpps in i patchpanelen som är förberedd för Keystone-jack. Design Gigamedias modularjack är av typen Keystone och det finns en mängd olika uttagslock att välja på.om man bara vill distribuera data och telefoni används våra egna lock eller lock i design Exxact, Elko RS/Plus, Busch Jeager, Berker By Hager eller något annat. Om du har en nyproducerad villa och väljer flexslang med data och coax, använder du Elkos Big Box dosa och Schneiders Exxact lock för två kat 6 jack och en montageram för en F-kontakt. I övriga produktpaket har vi valt ett lock från Gigamedia. Operatören eller företaget man tecknar abonnemang hos förser abonnenten med en bredbandsrouter. Vill man öka antalet portar och anslutningar finns switchar i Gigamediasortimentet som är anpassade för att sitta i bredbandscentralen. Mer information, datablad och montageanvisningar hittar du på:

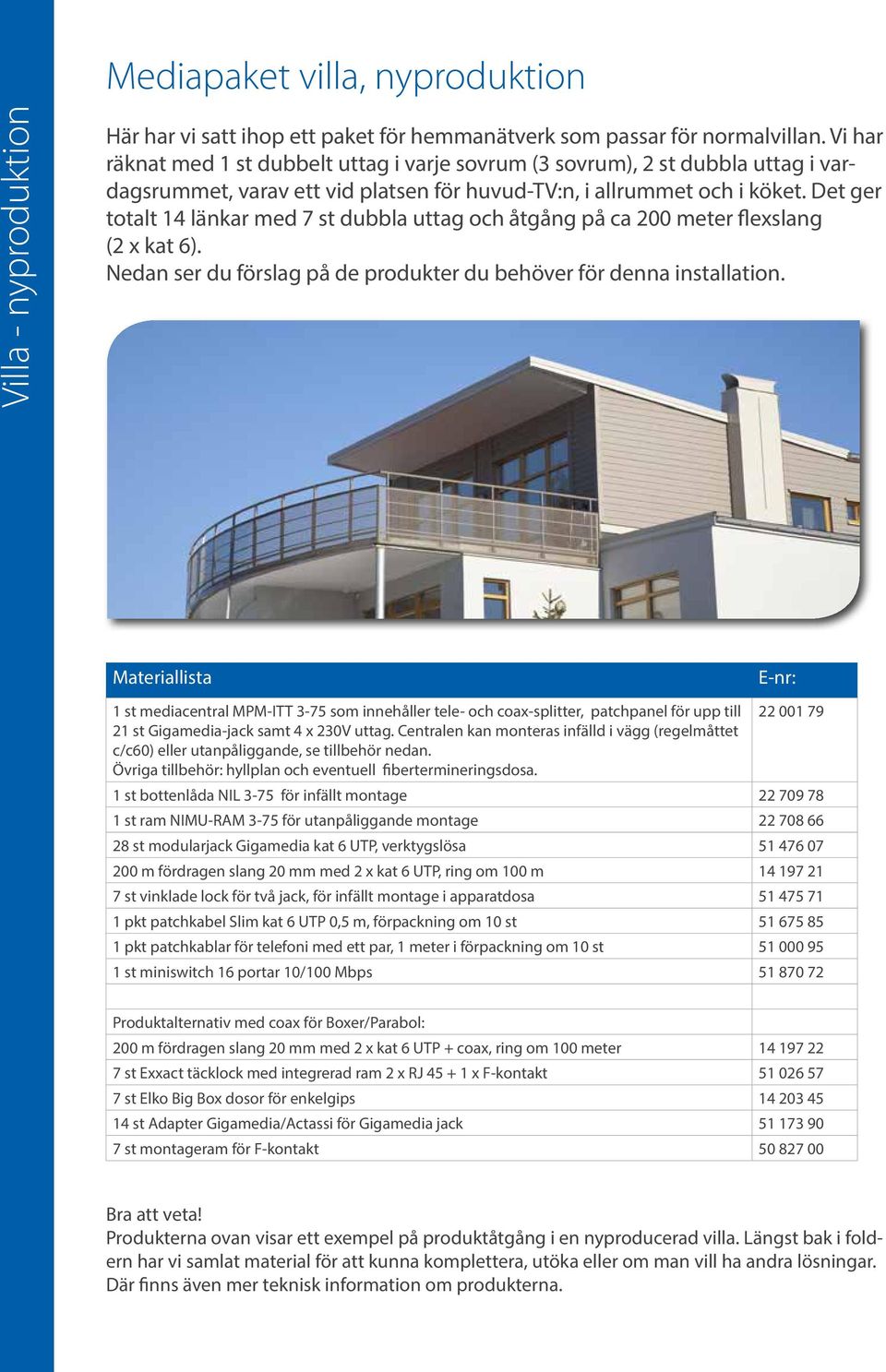

4 Mediapaket villa, nyproduktion Villa - nyproduktion Här har vi satt ihop ett paket för hemmanätverk som passar för normalvillan. Vi har räknat med 1 st dubbelt uttag i varje sovrum (3 sovrum), 2 st dubbla uttag i vardagsrummet, varav ett vid platsen för huvud-tv:n, i allrummet och i köket. Det ger totalt 14 länkar med 7 st dubbla uttag och åtgång på ca 200 meter flexslang (2 x kat 6). Nedan ser du förslag på de produkter du behöver för denna installation. Materiallista E-nr: 1 st mediacentral MPM-ITT 3-75 som innehåller tele- och coax-splitter, patchpanel för upp till st Gigamedia-jack samt 4 x 230V uttag. Centralen kan monteras infälld i vägg (regelmåttet c/c60) eller utanpåliggande, se tillbehör nedan. Övriga tillbehör: hyllplan och eventuell fibertermineringsdosa. 1 st bottenlåda NIL 3-75 för infällt montage st ram NIMU-RAM 3-75 för utanpåliggande montage st modularjack Gigamedia kat 6 UTP, verktygslösa m fördragen slang 20 mm med 2 x kat 6 UTP, ring om 100 m st vinklade lock för två jack, för infällt montage i apparatdosa pkt patchkabel Slim kat 6 UTP 0,5 m, förpackning om 10 st pkt patchkablar för telefoni med ett par, 1 meter i förpackning om 10 st st miniswitch 16 portar 10/100 Mbps Produktalternativ med coax för Boxer/Parabol: 200 m fördragen slang 20 mm med 2 x kat 6 UTP + coax, ring om 100 meter st Exxact täcklock med integrerad ram 2 x RJ x F-kontakt st Elko Big Box dosor för enkelgips st Adapter Gigamedia/Actassi för Gigamedia jack st montageram för F-kontakt Bra att veta! Produkterna ovan visar ett exempel på produktåtgång i en nyproducerad villa. Längst bak i foldern har vi samlat material för att kunna komplettera, utöka eller om man vill ha andra lösningar. Där finns även mer teknisk information om produkterna.

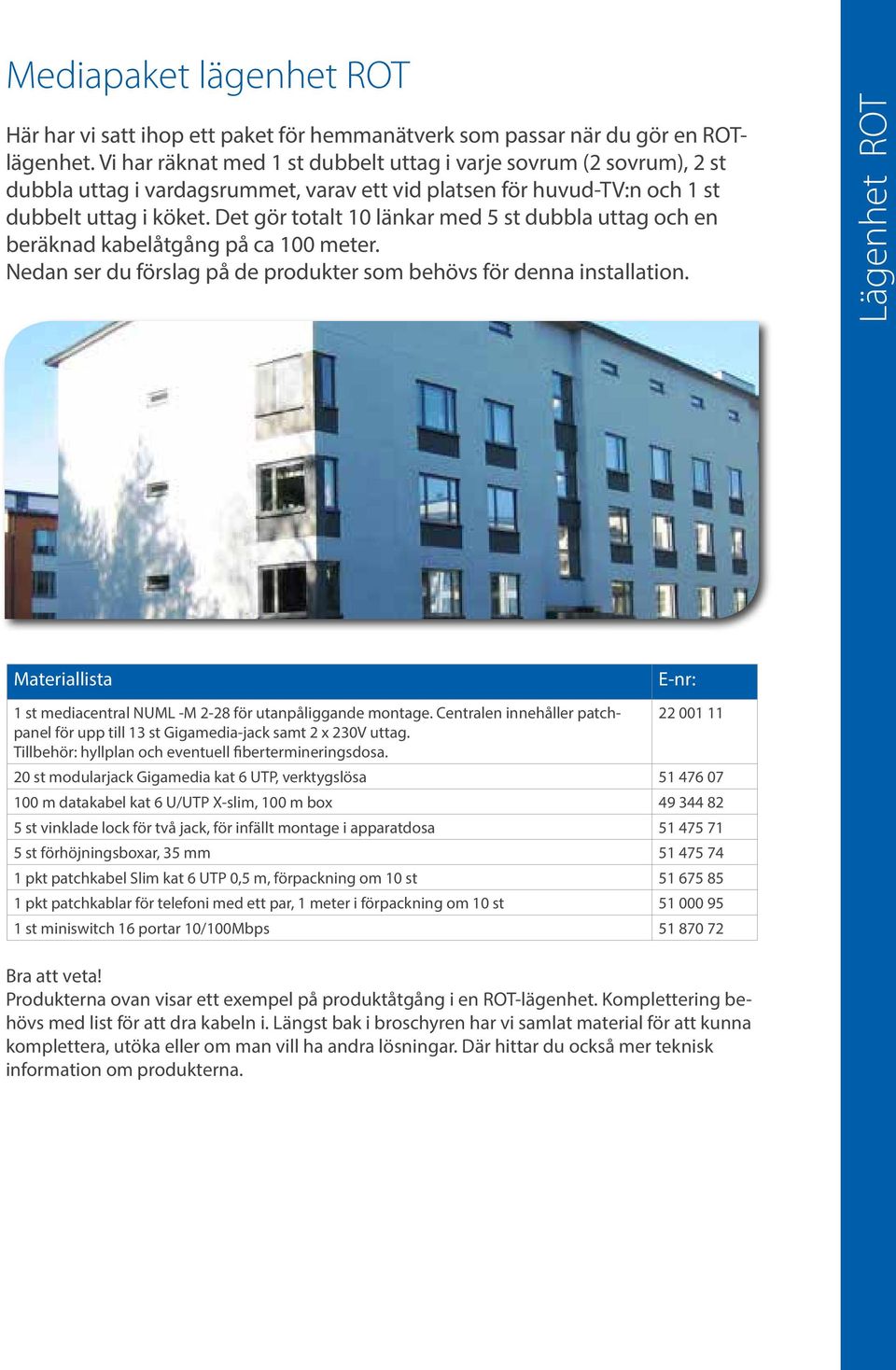

5 Mediapaket lägenhet ROT Här har vi satt ihop ett paket för hemmanätverk som passar när du gör en ROTlägenhet. Vi har räknat med 1 st dubbelt uttag i varje sovrum (2 sovrum), 2 st dubbla uttag i vardagsrummet, varav ett vid platsen för huvud-tv:n och 1 st dubbelt uttag i köket. Det gör totalt 10 länkar med 5 st dubbla uttag och en beräknad kabelåtgång på ca 100 meter. Nedan ser du förslag på de produkter som behövs för denna installation. Lägenhet ROT Materiallista E-nr: 1 st mediacentral NUML -M 2-28 för utanpåliggande montage. Centralen innehåller patchpanel för upp till 13 st Gigamedia-jack samt 2 x 230V uttag. Tillbehör: hyllplan och eventuell fibertermineringsdosa. 20 st modularjack Gigamedia kat 6 UTP, verktygslösa m datakabel kat 6 U/UTP X-slim, 100 m box st vinklade lock för två jack, för infällt montage i apparatdosa st förhöjningsboxar, 35 mm pkt patchkabel Slim kat 6 UTP 0,5 m, förpackning om 10 st pkt patchkablar för telefoni med ett par, 1 meter i förpackning om 10 st st miniswitch 16 portar 10/100Mbps Bra att veta! Produkterna ovan visar ett exempel på produktåtgång i en ROT-lägenhet. Komplettering behövs med list för att dra kabeln i. Längst bak i broschyren har vi samlat material för att kunna komplettera, utöka eller om man vill ha andra lösningar. Där hittar du också mer teknisk information om produkterna.

6 Lägenhet - nyproduktion Mediapaket lägenhet nyproduktion, utan norm Det här hemmanätverkspaketet passar för en nyproducerad lägenhet. Vi har räknat med 1 st dubbelt uttag i varje sovrum (2 sovrum), 2 st dubbla uttag i vardagsrummet, varav en vid platsen för huvud-tv:n och 1 st dubbelt uttag i köket. Det gör totalt 10 länkar med 5 st dubbla uttag. Beräknad kabelåtgång är ca 200 meter flexslang (2 x kat 6). Nedan ser du förslag på de produkter som behövs för denna installation. Materiallista E-nr: 1 st mediacentral NIM-ITF 3-60, som innehåller patchpanel för upp till 24 Gigamedia-jack samt 4 x 230V uttag. Centralen kan monteras infälld i vägg (regelmåttet c/c45) eller utanpåliggande, se tillbehör nedan. Övriga tillbehör: hyllplan och eventuell fibertermineringsdosa. 1 st bottenlåda NIL 3-60 för infällt montage st ram NIMU-RAM 3-60 för utanpåliggande montage st modularjack Gigamedia kat 6 UTP, verktygslösa m 20 mm fördragen slang med 2 x kat 6 UTP, ring om 100 m st vinklade lock för två jack, för infällt montage i apparatdosa pkt patchkabel Slim kat 6 UTP 0,5 m, förpackning om 10 st pkt patchkablar för telefoni med ett par, 1 meter i förpackning om 10 st st miniswitch 16 portar 10/100 Mbps Bra att veta! Produkterna ovan visar på ett exempel på produktåtgång i en nyproducerad lägenhet. Längst bak i den här trycksaken har vi samlat material för att kunna komplettera, utöka eller om man vill ha andra lösningar.

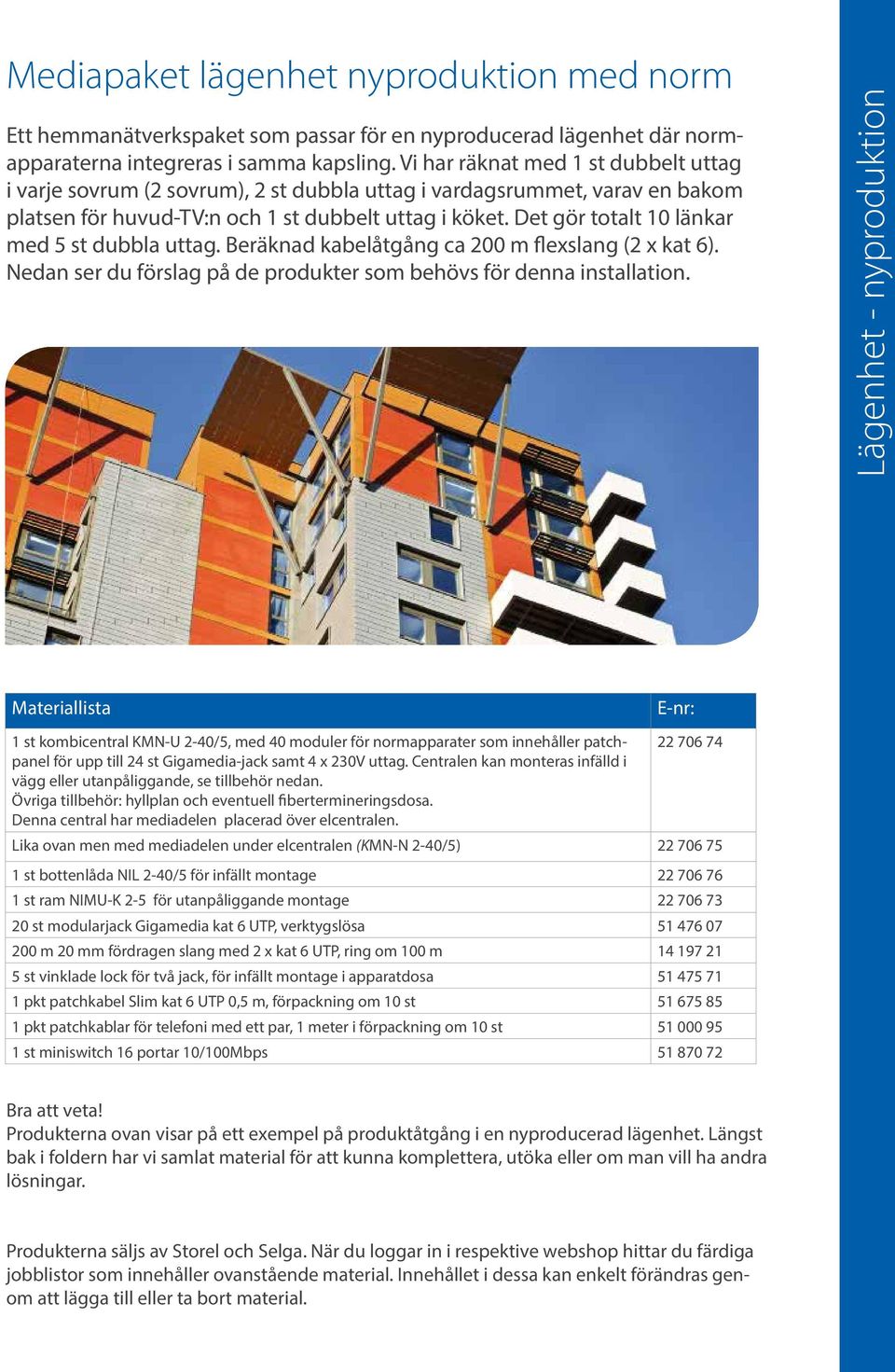

7 Mediapaket lägenhet nyproduktion med norm Ett hemmanätverkspaket som passar för en nyproducerad lägenhet där normapparaterna integreras i samma kapsling. Vi har räknat med 1 st dubbelt uttag i varje sovrum (2 sovrum), 2 st dubbla uttag i vardagsrummet, varav en bakom platsen för huvud-tv:n och 1 st dubbelt uttag i köket. Det gör totalt 10 länkar med 5 st dubbla uttag. Beräknad kabelåtgång ca 200 m flexslang (2 x kat 6). Nedan ser du förslag på de produkter som behövs för denna installation. Lägenhet - nyproduktion Materiallista E-nr: 1 st kombicentral KMN-U 2-40/5, med 40 moduler för normapparater som innehåller patchpanel för upp till 24 st Gigamedia-jack samt 4 x 230V uttag. Centralen kan monteras infälld i vägg eller utanpåliggande, se tillbehör nedan. Övriga tillbehör: hyllplan och eventuell fibertermineringsdosa. Denna central har mediadelen placerad över elcentralen. Lika ovan men med mediadelen under elcentralen (KMN-N 2-40/5) st bottenlåda NIL 2-40/5 för infällt montage st ram NIMU-K 2-5 för utanpåliggande montage st modularjack Gigamedia kat 6 UTP, verktygslösa m 20 mm fördragen slang med 2 x kat 6 UTP, ring om 100 m st vinklade lock för två jack, för infällt montage i apparatdosa pkt patchkabel Slim kat 6 UTP 0,5 m, förpackning om 10 st pkt patchkablar för telefoni med ett par, 1 meter i förpackning om 10 st st miniswitch 16 portar 10/100Mbps Bra att veta! Produkterna ovan visar på ett exempel på produktåtgång i en nyproducerad lägenhet. Längst bak i foldern har vi samlat material för att kunna komplettera, utöka eller om man vill ha andra lösningar. Produkterna säljs av Storel och Selga. När du loggar in i respektive webshop hittar du färdiga jobblistor som innehåller ovanstående material. Innehållet i dessa kan enkelt förändras genom att lägga till eller ta bort material.

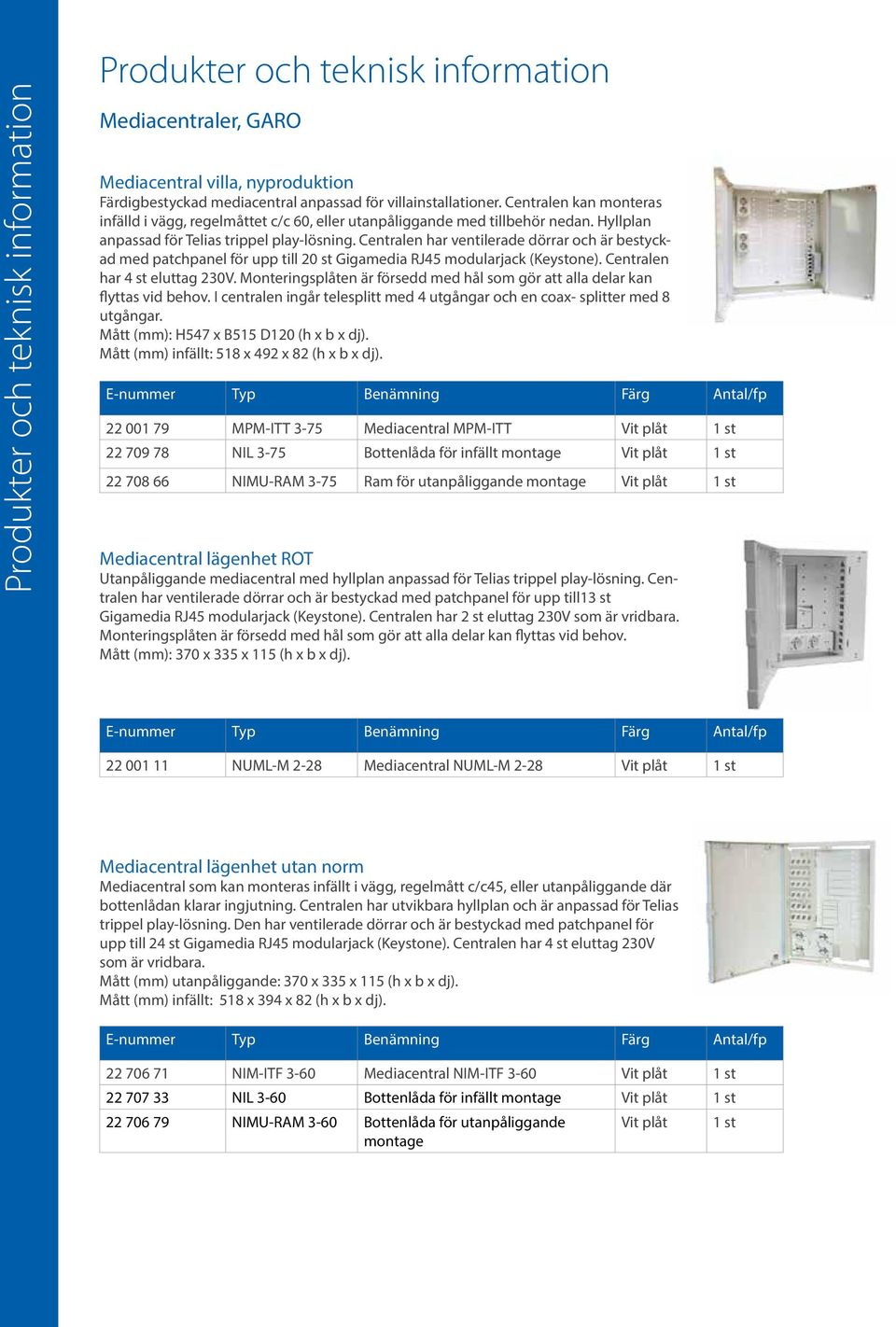

8 Produkter och teknisk information Produkter och teknisk information Mediacentraler, GARO Mediacentral villa, nyproduktion Färdigbestyckad mediacentral anpassad för villainstallationer. Centralen kan monteras infälld i vägg, regelmåttet c/c 60, eller utanpåliggande med tillbehör nedan. Hyllplan anpassad för Telias trippel play-lösning. Centralen har ventilerade dörrar och är bestyckad med patchpanel för upp till 20 st Gigamedia RJ45 modularjack (Keystone). Centralen har 4 st eluttag 230V. Monteringsplåten är försedd med hål som gör att alla delar kan flyttas vid behov. I centralen ingår telesplitt med 4 utgångar och en coax- splitter med 8 utgångar. Mått (mm): H547 x B515 D120 (h x b x dj). Mått (mm) infällt: 518 x 492 x 82 (h x b x dj) MPM-ITT 3-75 Mediacentral MPM-ITT Vit plåt 1 st NIL 3-75 Bottenlåda för infällt montage Vit plåt 1 st NIMU-RAM 3-75 Ram för utanpåliggande montage Vit plåt 1 st Mediacentral lägenhet ROT Utanpåliggande mediacentral med hyllplan anpassad för Telias trippel play-lösning. Centralen har ventilerade dörrar och är bestyckad med patchpanel för upp till13 st Gigamedia RJ45 modularjack (Keystone). Centralen har 2 st eluttag 230V som är vridbara. Monteringsplåten är försedd med hål som gör att alla delar kan flyttas vid behov. Mått (mm): 370 x 335 x 115 (h x b x dj) NUML-M 2-28 Mediacentral NUML-M 2-28 Vit plåt 1 st Mediacentral lägenhet utan norm Mediacentral som kan monteras infällt i vägg, regelmått c/c45, eller utanpåliggande där bottenlådan klarar ingjutning. Centralen har utvikbara hyllplan och är anpassad för Telias trippel play-lösning. Den har ventilerade dörrar och är bestyckad med patchpanel för upp till 24 st Gigamedia RJ45 modularjack (Keystone). Centralen har 4 st eluttag 230V som är vridbara. Mått (mm) utanpåliggande: 370 x 335 x 115 (h x b x dj). Mått (mm) infällt: 518 x 394 x 82 (h x b x dj) NIM-ITF 3-60 Mediacentral NIM-ITF 3-60 Vit plåt 1 st NIL 3-60 Bottenlåda för infällt montage Vit plåt 1 st NIMU-RAM 3-60 Bottenlåda för utanpåliggande montage Vit plåt 1 st

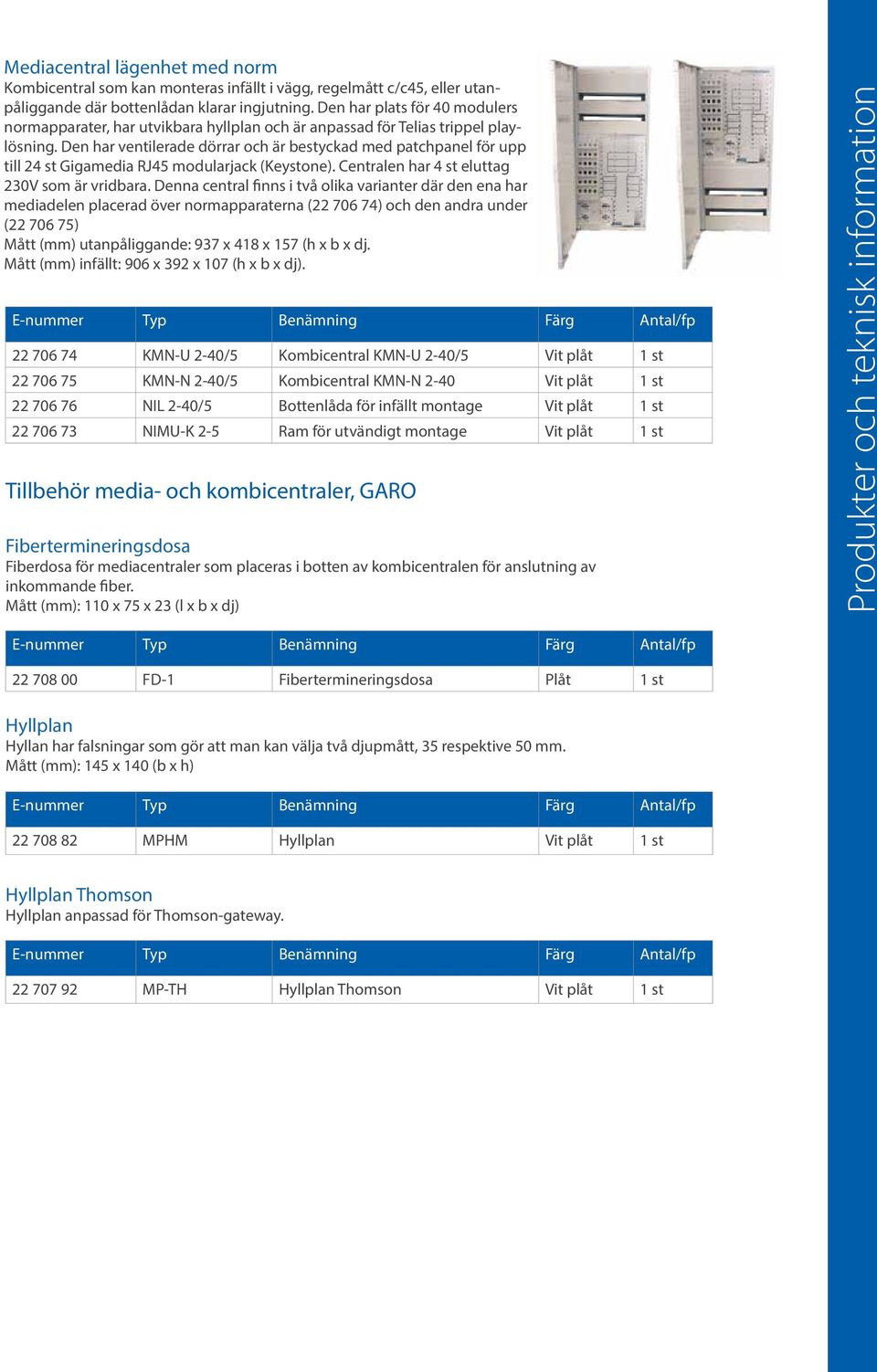

9 Mediacentral lägenhet med norm Kombicentral som kan monteras infällt i vägg, regelmått c/c45, eller utanpåliggande där bottenlådan klarar ingjutning. Den har plats för 40 modulers normapparater, har utvikbara hyllplan och är anpassad för Telias trippel playlösning. Den har ventilerade dörrar och är bestyckad med patchpanel för upp till 24 st Gigamedia RJ45 modularjack (Keystone). Centralen har 4 st eluttag 230V som är vridbara. Denna central finns i två olika varianter där den ena har mediadelen placerad över normapparaterna ( ) och den andra under ( ) Mått (mm) utanpåliggande: 937 x 418 x 157 (h x b x dj. Mått (mm) infällt: 906 x 392 x 107 (h x b x dj) KMN-U 2-40/5 Kombicentral KMN-U 2-40/5 Vit plåt 1 st KMN-N 2-40/5 Kombicentral KMN-N 2-40 Vit plåt 1 st NIL 2-40/5 Bottenlåda för infällt montage Vit plåt 1 st NIMU-K 2-5 Ram för utvändigt montage Vit plåt 1 st Tillbehör media- och kombicentraler, GARO Fibertermineringsdosa Fiberdosa för mediacentraler som placeras i botten av kombicentralen för anslutning av inkommande fiber. Mått (mm): 110 x 75 x 23 (l x b x dj) Produkter och teknisk information FD-1 Fibertermineringsdosa Plåt 1 st Hyllplan Hyllan har falsningar som gör att man kan välja två djupmått, 35 respektive 50 mm. Mått (mm): 145 x 140 (b x h) MPHM Hyllplan Vit plåt 1 st Hyllplan Thomson Hyllplan anpassad för Thomson-gateway MP-TH Hyllplan Thomson Vit plåt 1 st

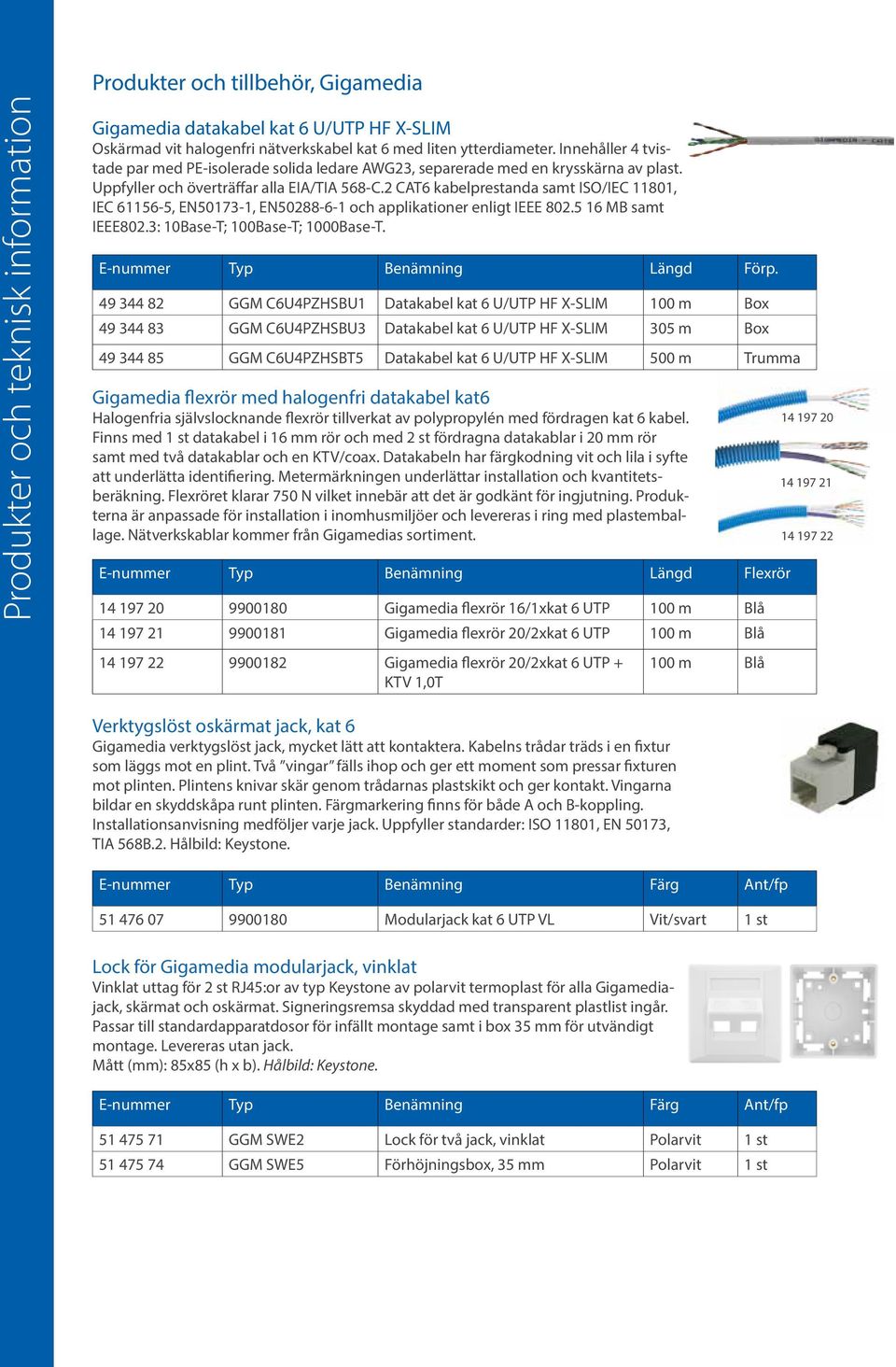

10 Produkter och teknisk information Produkter och tillbehör, Gigamedia Gigamedia datakabel kat 6 U/UTP HF X-SLIM Oskärmad vit halogenfri nätverkskabel kat 6 med liten ytterdiameter. Innehåller 4 tvistade par med PE-isolerade solida ledare AWG23, separerade med en krysskärna av plast. Uppfyller och överträffar alla EIA/TIA 568-C.2 CAT6 kabelprestanda samt ISO/IEC 11801, IEC , EN , EN och applikationer enligt IEEE MB samt IEEE802.3: 10Base-T; 100Base-T; 1000Base-T. E-nummer Typ Benämning Längd Förp GGM C6U4PZHSBU1 Datakabel kat 6 U/UTP HF X-SLIM 100 m Box GGM C6U4PZHSBU3 Datakabel kat 6 U/UTP HF X-SLIM 305 m Box GGM C6U4PZHSBT5 Datakabel kat 6 U/UTP HF X-SLIM 500 m Trumma Gigamedia flexrör med halogenfri datakabel kat6 Halogenfria självslocknande flexrör tillverkat av polypropylén med fördragen kat 6 kabel. Finns med 1 st datakabel i 16 mm rör och med 2 st fördragna datakablar i 20 mm rör samt med två datakablar och en KTV/coax. Datakabeln har färgkodning vit och lila i syfte att underlätta identifiering. Metermärkningen underlättar installation och kvantitetsberäkning. Flexröret klarar 750 N vilket innebär att det är godkänt för ingjutning. Produkterna är anpassade för installation i inomhusmiljöer och levereras i ring med plastemballage. Nätverkskablar kommer från Gigamedias sortiment. E-nummer Typ Benämning Längd Flexrör Gigamedia flexrör 16/1xkat 6 UTP 100 m Blå Gigamedia flexrör 20/2xkat 6 UTP 100 m Blå Gigamedia flexrör 20/2xkat 6 UTP + KTV 1,0T 100 m Blå Verktygslöst oskärmat jack, kat 6 Gigamedia verktygslöst jack, mycket lätt att kontaktera. Kabelns trådar träds i en fixtur som läggs mot en plint. Två vingar fälls ihop och ger ett moment som pressar fixturen mot plinten. Plintens knivar skär genom trådarnas plastskikt och ger kontakt. Vingarna bildar en skyddskåpa runt plinten. Färgmarkering finns för både A och B-koppling. Installationsanvisning medföljer varje jack. Uppfyller standarder: ISO 11801, EN 50173, TIA 568B.2. Hålbild: Keystone. E-nummer Typ Benämning Färg Ant/fp Modularjack kat 6 UTP VL Vit/svart 1 st Lock för Gigamedia modularjack, vinklat Vinklat uttag för 2 st RJ45:or av typ Keystone av polarvit termoplast för alla Gigamediajack, skärmat och oskärmat. Signeringsremsa skyddad med transparent plastlist ingår. Passar till standardapparatdosor för infällt montage samt i box 35 mm för utvändigt montage. Levereras utan jack. Mått (mm): 85x85 (h x b). Hålbild: Keystone. E-nummer Typ Benämning Färg Ant/fp GGM SWE2 Lock för två jack, vinklat Polarvit 1 st GGM SWE5 Förhöjningsbox, 35 mm Polarvit 1 st

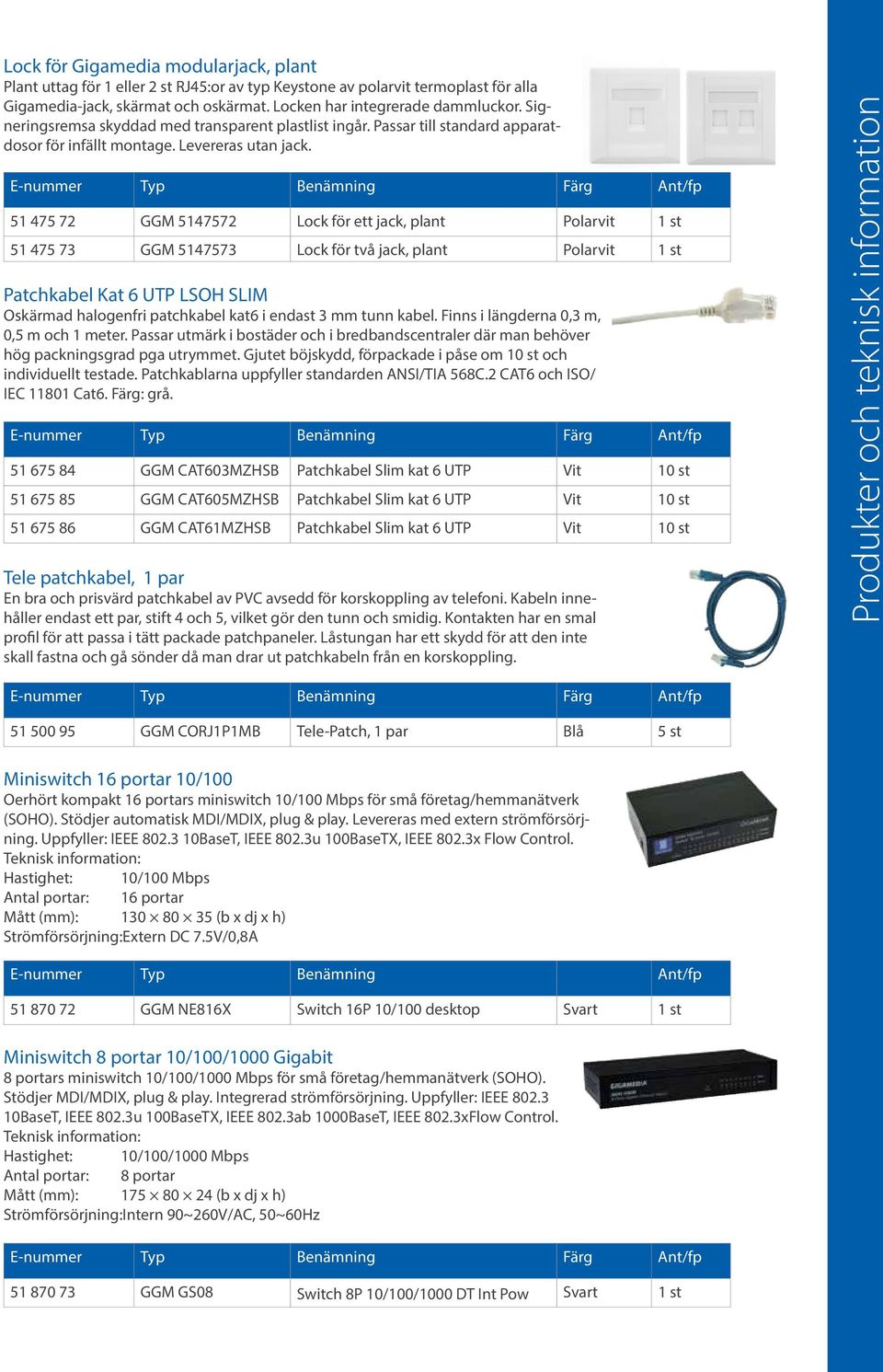

11 Lock för Gigamedia modularjack, plant Plant uttag för 1 eller 2 st RJ45:or av typ Keystone av polarvit termoplast för alla Gigamedia-jack, skärmat och oskärmat. Locken har integrerade dammluckor. Signeringsremsa skyddad med transparent plastlist ingår. Passar till standard apparatdosor för infällt montage. Levereras utan jack. E-nummer Typ Benämning Färg Ant/fp GGM Lock för ett jack, plant Polarvit 1 st GGM Lock för två jack, plant Polarvit 1 st Patchkabel Kat 6 UTP LSOH SLIM Oskärmad halogenfri patchkabel kat6 i endast 3 mm tunn kabel. Finns i längderna 0,3 m, 0,5 m och 1 meter. Passar utmärk i bostäder och i bredbandscentraler där man behöver hög packningsgrad pga utrymmet. Gjutet böjskydd, förpackade i påse om 10 st och individuellt testade. Patchkablarna uppfyller standarden ANSI/TIA 568C.2 CAT6 och ISO/ IEC Cat6. Färg: grå. E-nummer Typ Benämning Färg Ant/fp GGM CAT603MZHSB Patchkabel Slim kat 6 UTP Vit 10 st GGM CAT605MZHSB Patchkabel Slim kat 6 UTP Vit 10 st GGM CAT61MZHSB Patchkabel Slim kat 6 UTP Vit 10 st Tele patchkabel, 1 par En bra och prisvärd patchkabel av PVC avsedd för korskoppling av telefoni. Kabeln innehåller endast ett par, stift 4 och 5, vilket gör den tunn och smidig. Kontakten har en smal profil för att passa i tätt packade patchpaneler. Låstungan har ett skydd för att den inte skall fastna och gå sönder då man drar ut patchkabeln från en korskoppling. Produkter och teknisk information E-nummer Typ Benämning Färg Ant/fp GGM CORJ1P1MB Tele-Patch, 1 par Blå 5 st Miniswitch 16 portar 10/100 Oerhört kompakt 16 portars miniswitch 10/100 Mbps för små företag/hemmanätverk (SOHO). Stödjer automatisk MDI/MDIX, plug & play. Levereras med extern strömförsörjning. Uppfyller: IEEE BaseT, IEEE 802.3u 100BaseTX, IEEE 802.3x Flow Control. Teknisk information: Hastighet: 10/100 Mbps Antal portar: 16 portar Mått (mm): (b x dj x h) Strömförsörjning:Extern DC 7.5V/0,8A E-nummer Typ Benämning Ant/fp GGM NE816X Switch 16P 10/100 desktop Svart 1 st Miniswitch 8 portar 10/100/1000 Gigabit 8 portars miniswitch 10/100/1000 Mbps för små företag/hemmanätverk (SOHO). Stödjer MDI/MDIX, plug & play. Integrerad strömförsörjning. Uppfyller: IEEE BaseT, IEEE 802.3u 100BaseTX, IEEE 802.3ab 1000BaseT, IEEE 802.3xFlow Control. Teknisk information: Hastighet: 10/100/1000 Mbps Antal portar: 8 portar Mått (mm): (b x dj x h) Strömförsörjning:Intern 90~260V/AC, 50~60Hz E-nummer Typ Benämning Färg Ant/fp GGM GS08 Switch 8P 10/100/1000 DT Int Pow Svart 1 st

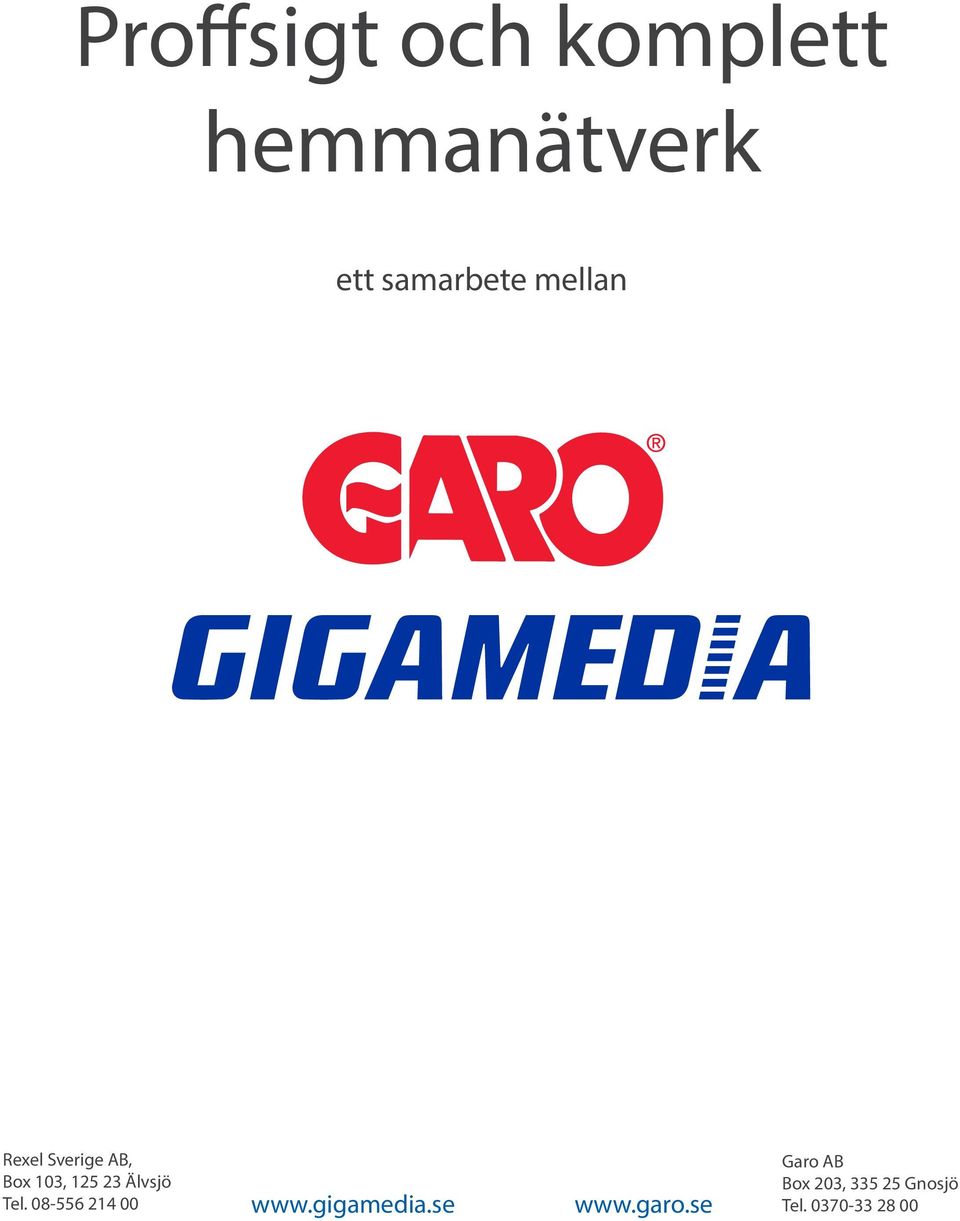

12 Proffsigt och komplett hemmanätverk ett samarbete mellan Rexel Sverige AB, Box 103, Älvsjö Tel Garo AB Box 203, Gnosjö Tel
