HP 2400/2500 Ultra-Light dockningstation Användarhandbok

Transkript

1 HP 2400/2500 Ultra-Light dockningstation Användarhandbok

2 Copyright 2007 Hewlett-Packard Development Company, L.P. Microsoft är ett USA-registrerat varumärke som tillhör Microsoft Corporation. Informationen häri kan ändras utan föregående meddelande. De enda garantierna för produkter och tjänster från HP presenteras i de uttryckligen begränsade garantier som medföljer sådana produkter och tjänster. Ingen information i detta dokument ska tolkas som utgörande ytterligare garanti. HP ansvarar inte för tekniska fel, redigeringsfel eller för material som har utelämnats i detta dokument. Andra utgåvan: Maj 2007 Första utgåvan: Mars 2006 Dokumentartikelnummer:

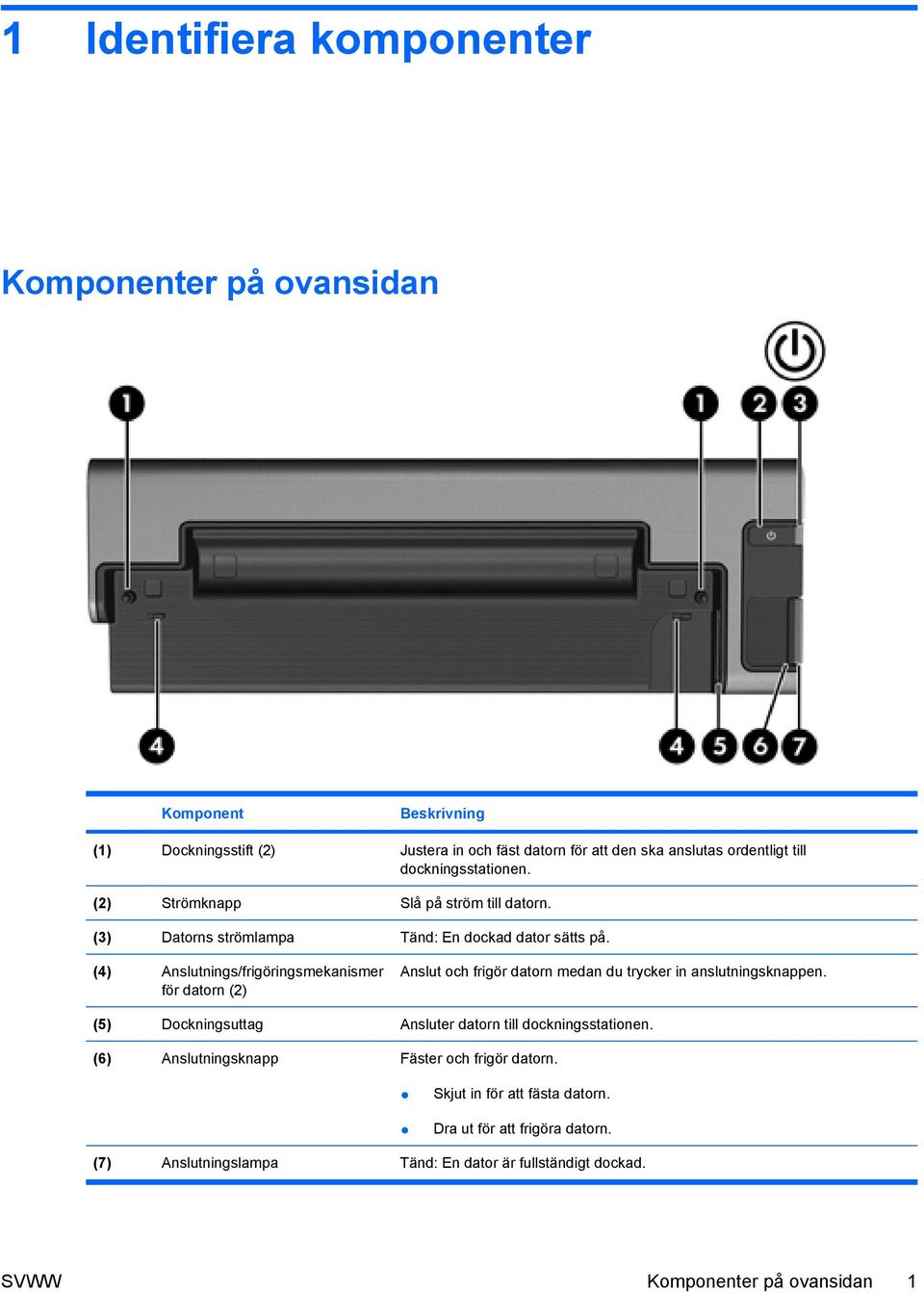

3 Innehåll 1 Identifiera komponenter Komponenter på ovansidan... 1 Komponenter på höger sida... 2 Komponenter på baksidan... 3 Ytterligare information Dockning och urdockning Ansluta till nätadaptern... 5 Docka datorn... 7 Docka ur datorn Använda dockningsstationen Sätta på och stänga av datorn... 9 Ansluta en extra säkerhetskabel Felsökning Problem och lösningar vid dockning och urdockning Problem och lösningar med externa enheter Index SVWW iii

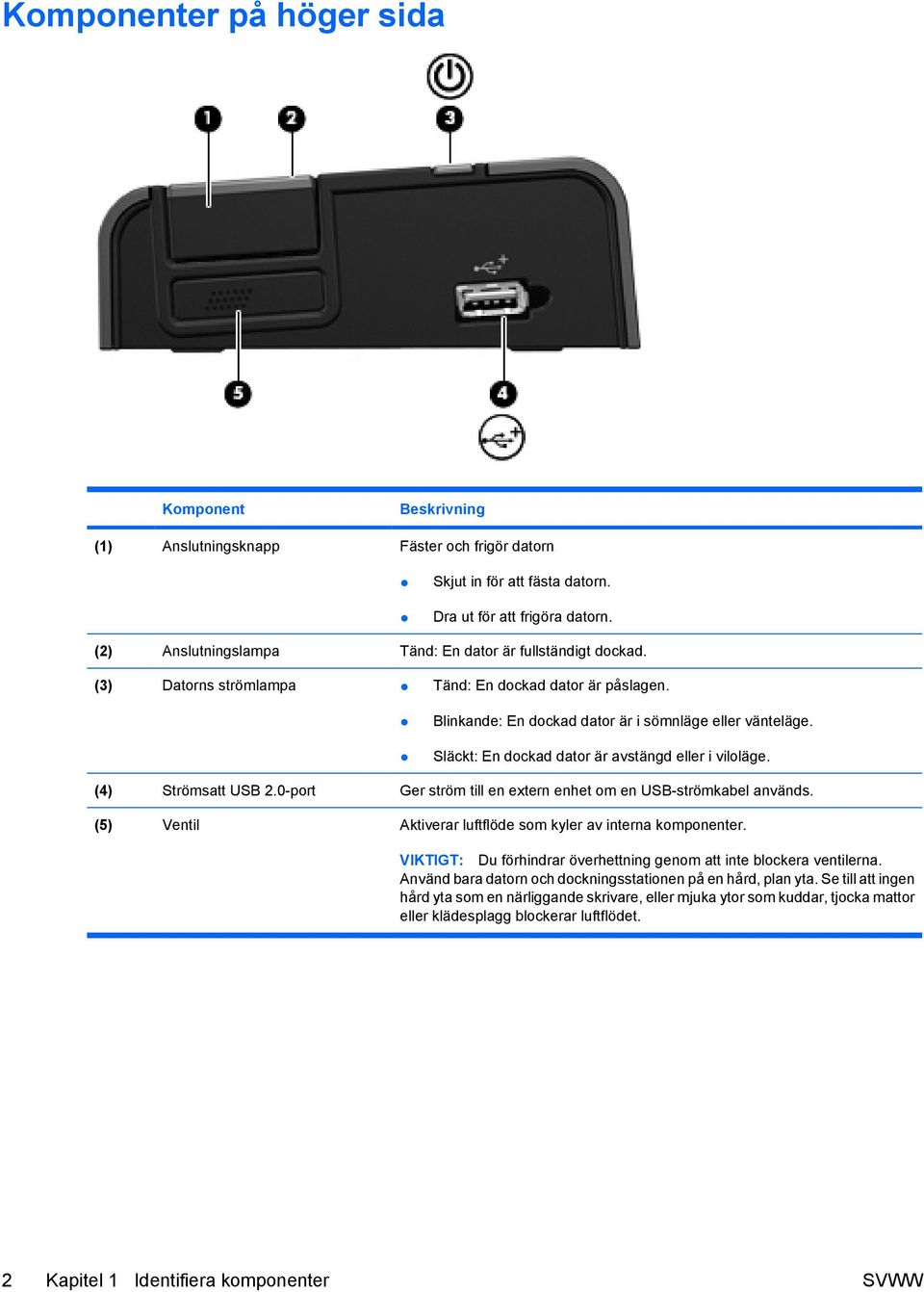

4 iv SVWW

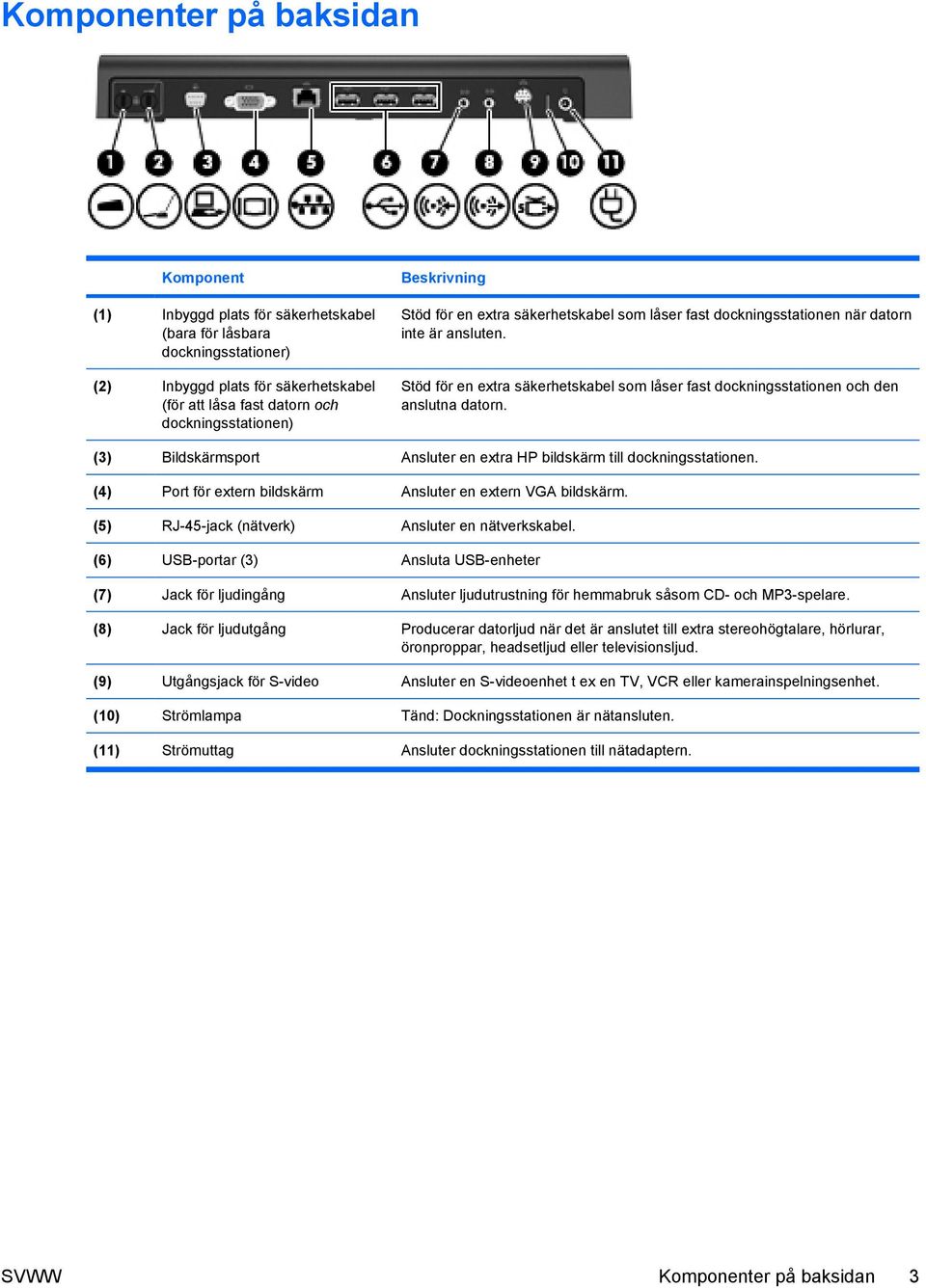

5 1 Identifiera komponenter Komponenter på ovansidan Komponent Beskrivning (1) Dockningsstift (2) Justera in och fäst datorn för att den ska anslutas ordentligt till dockningsstationen. (2) Strömknapp Slå på ström till datorn. (3) Datorns strömlampa Tänd: En dockad dator sätts på. (4) Anslutnings/frigöringsmekanismer för datorn (2) Anslut och frigör datorn medan du trycker in anslutningsknappen. (5) Dockningsuttag Ansluter datorn till dockningsstationen. (6) Anslutningsknapp Fäster och frigör datorn. Skjut in för att fästa datorn. Dra ut för att frigöra datorn. (7) Anslutningslampa Tänd: En dator är fullständigt dockad. SVWW Komponenter på ovansidan 1

6 Komponenter på höger sida Komponent Beskrivning (1) Anslutningsknapp Fäster och frigör datorn Skjut in för att fästa datorn. Dra ut för att frigöra datorn. (2) Anslutningslampa Tänd: En dator är fullständigt dockad. (3) Datorns strömlampa Tänd: En dockad dator är påslagen. Blinkande: En dockad dator är i sömnläge eller vänteläge. Släckt: En dockad dator är avstängd eller i viloläge. (4) Strömsatt USB 2.0-port Ger ström till en extern enhet om en USB-strömkabel används. (5) Ventil Aktiverar luftflöde som kyler av interna komponenter. VIKTIGT: Du förhindrar överhettning genom att inte blockera ventilerna. Använd bara datorn och dockningsstationen på en hård, plan yta. Se till att ingen hård yta som en närliggande skrivare, eller mjuka ytor som kuddar, tjocka mattor eller klädesplagg blockerar luftflödet. 2 Kapitel 1 Identifiera komponenter SVWW

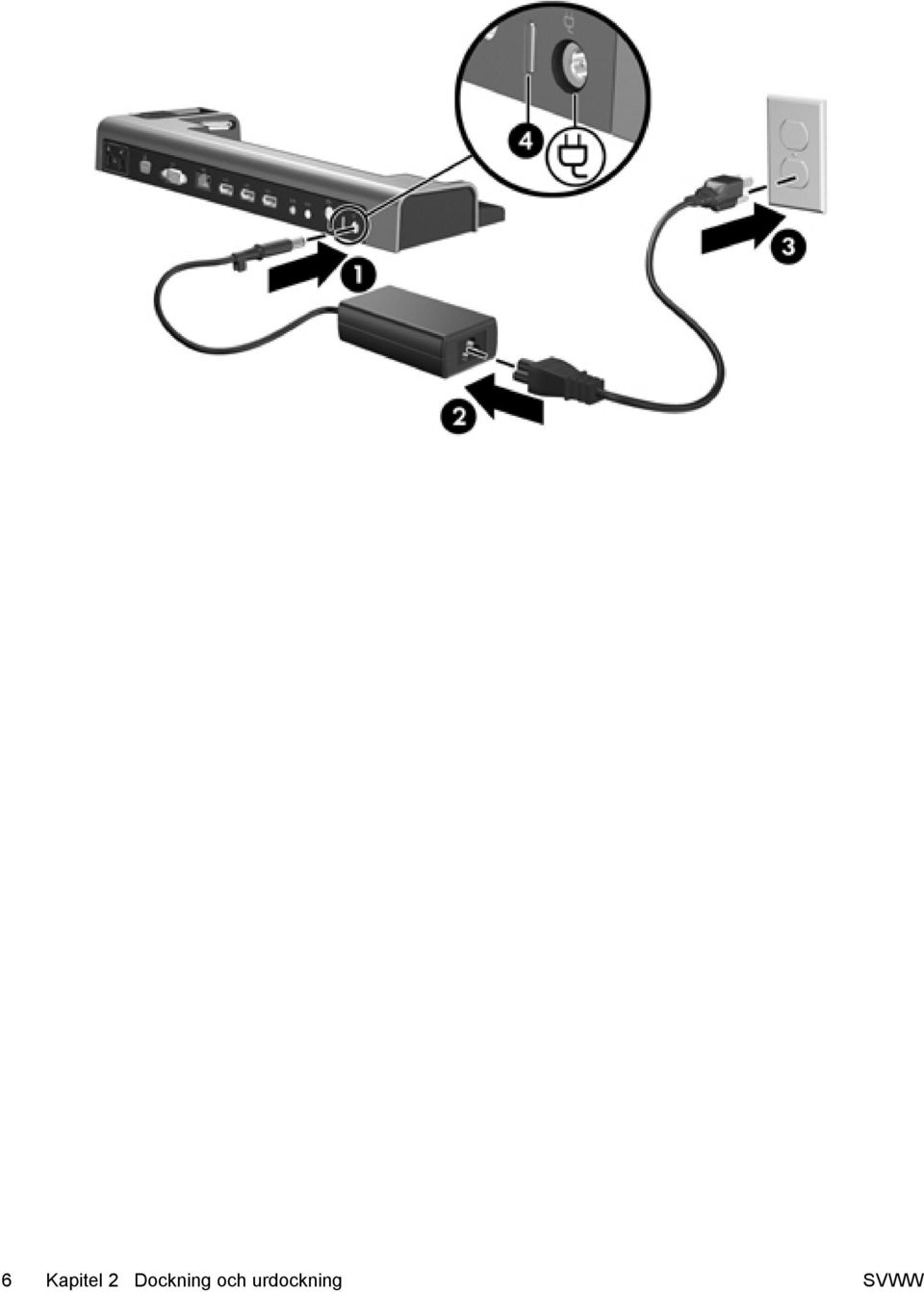

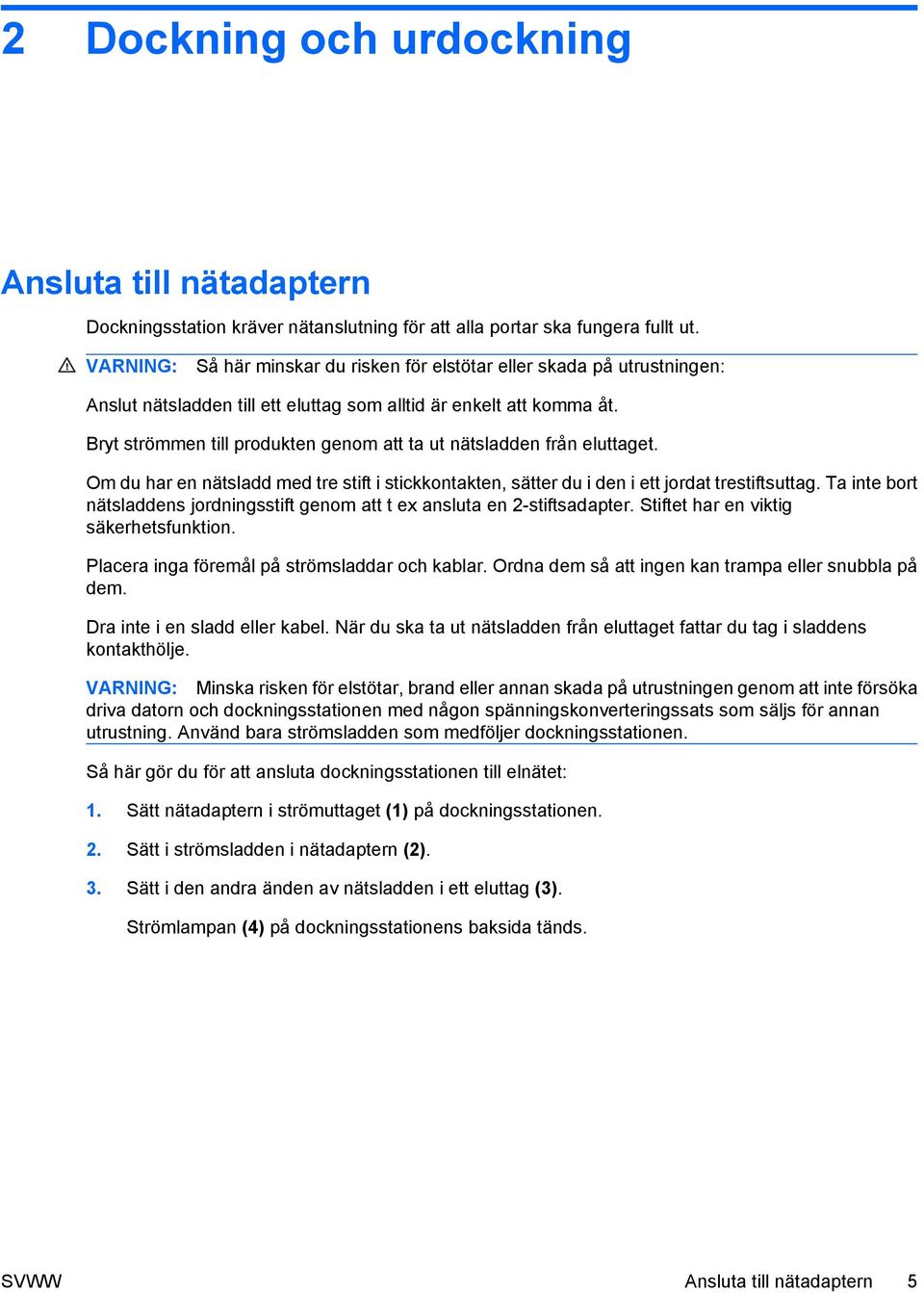

7 Komponenter på baksidan Komponent (1) Inbyggd plats för säkerhetskabel (bara för låsbara dockningsstationer) (2) Inbyggd plats för säkerhetskabel (för att låsa fast datorn och dockningsstationen) Beskrivning Stöd för en extra säkerhetskabel som låser fast dockningsstationen när datorn inte är ansluten. Stöd för en extra säkerhetskabel som låser fast dockningsstationen och den anslutna datorn. (3) Bildskärmsport Ansluter en extra HP bildskärm till dockningsstationen. (4) Port för extern bildskärm Ansluter en extern VGA bildskärm. (5) RJ-45-jack (nätverk) Ansluter en nätverkskabel. (6) USB-portar (3) Ansluta USB-enheter (7) Jack för ljudingång Ansluter ljudutrustning för hemmabruk såsom CD- och MP3-spelare. (8) Jack för ljudutgång Producerar datorljud när det är anslutet till extra stereohögtalare, hörlurar, öronproppar, headsetljud eller televisionsljud. (9) Utgångsjack för S-video Ansluter en S-videoenhet t ex en TV, VCR eller kamerainspelningsenhet. (10) Strömlampa Tänd: Dockningsstationen är nätansluten. (11) Strömuttag Ansluter dockningsstationen till nätadaptern. SVWW Komponenter på baksidan 3

8 Ytterligare information VARNING: Minska risken för allvarliga skador genom att läsa handboken Säkerhet och arbetsmiljö. I den beskrivs hur du ställer in arbetsstationen samt sittställningar och sunda vanor för datoranvändare. I handboken Säkerhet och arbetsmiljö finns också elektrisk och mekanisk säkerhetsinformation Handboken finns antingen tillgänglig på HP:s webbplats datorns hårddisk eller genom Hjälp och support på Start > Hjälp och Support. Hjälp och support innehåller också myndigheters bestämmelser och säkerhetsinformation om användningen av datorn. Myndigheters bestämmelser och säkerhetsinformation om användningen av denna enhet är också inkluderad på skivan Användarhandböcker för tillbehör. Produktnyheter och uppdatering av programvaror hittar du på HP:s webbplats 4 Kapitel 1 Identifiera komponenter SVWW

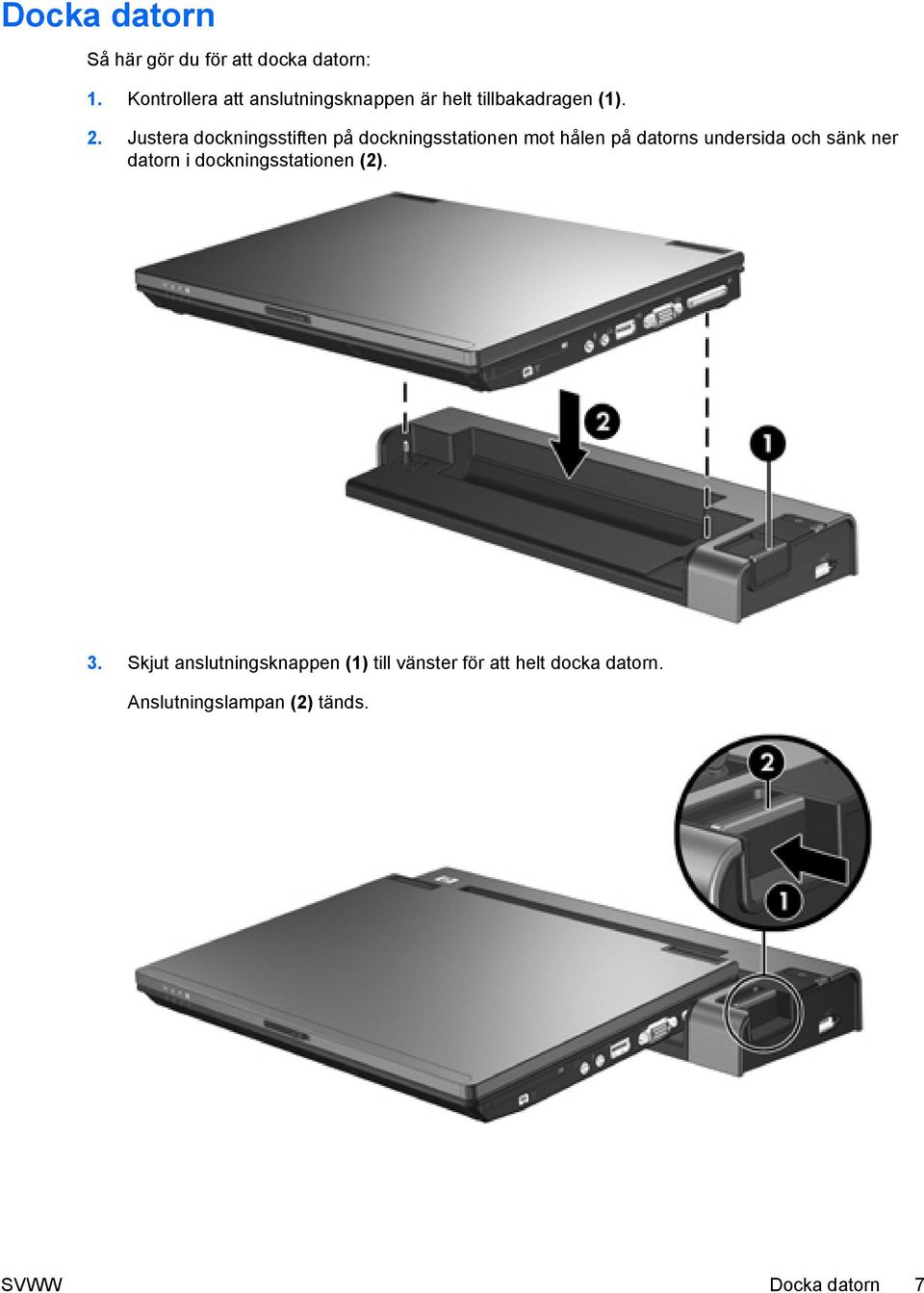

9 2 Dockning och urdockning Ansluta till nätadaptern Dockningsstation kräver nätanslutning för att alla portar ska fungera fullt ut. VARNING: Så här minskar du risken för elstötar eller skada på utrustningen: Anslut nätsladden till ett eluttag som alltid är enkelt att komma åt. Bryt strömmen till produkten genom att ta ut nätsladden från eluttaget. Om du har en nätsladd med tre stift i stickkontakten, sätter du i den i ett jordat trestiftsuttag. Ta inte bort nätsladdens jordningsstift genom att t ex ansluta en 2-stiftsadapter. Stiftet har en viktig säkerhetsfunktion. Placera inga föremål på strömsladdar och kablar. Ordna dem så att ingen kan trampa eller snubbla på dem. Dra inte i en sladd eller kabel. När du ska ta ut nätsladden från eluttaget fattar du tag i sladdens kontakthölje. VARNING: Minska risken för elstötar, brand eller annan skada på utrustningen genom att inte försöka driva datorn och dockningsstationen med någon spänningskonverteringssats som säljs för annan utrustning. Använd bara strömsladden som medföljer dockningsstationen. Så här gör du för att ansluta dockningsstationen till elnätet: 1. Sätt nätadaptern i strömuttaget (1) på dockningsstationen. 2. Sätt i strömsladden i nätadaptern (2). 3. Sätt i den andra änden av nätsladden i ett eluttag (3). Strömlampan (4) på dockningsstationens baksida tänds. SVWW Ansluta till nätadaptern 5

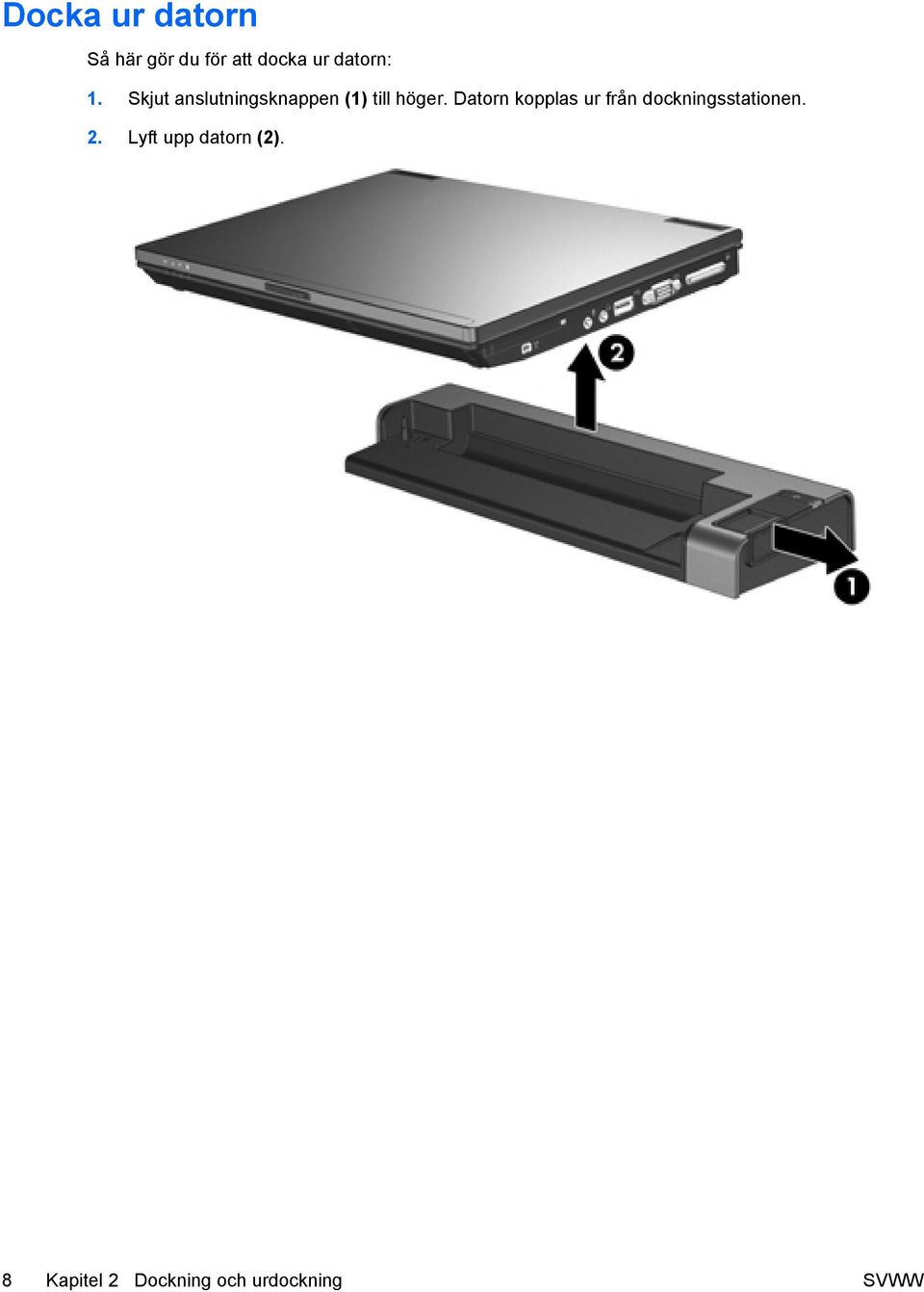

10 6 Kapitel 2 Dockning och urdockning SVWW

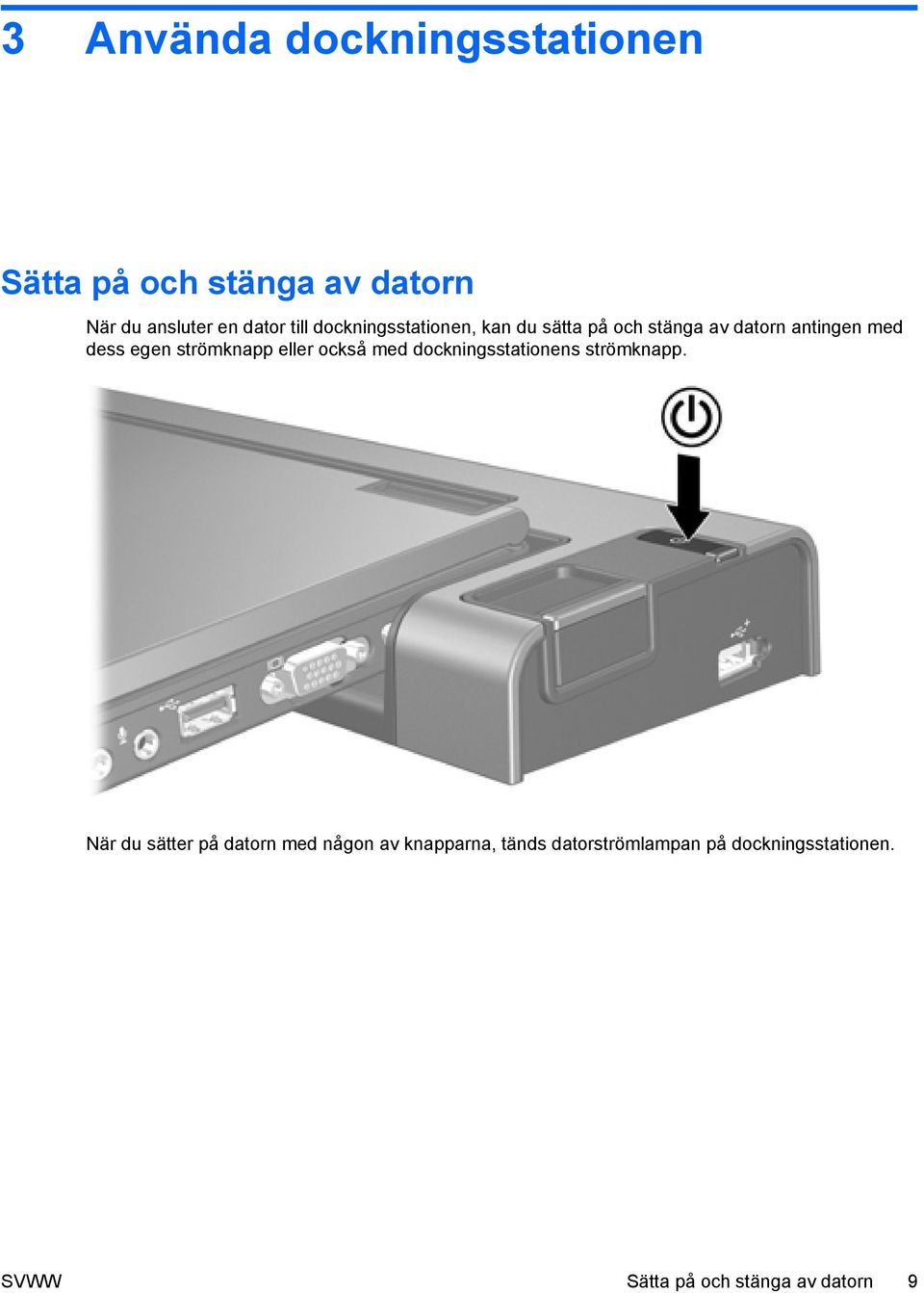

11 Docka datorn Så här gör du för att docka datorn: 1. Kontrollera att anslutningsknappen är helt tillbakadragen (1). 2. Justera dockningsstiften på dockningsstationen mot hålen på datorns undersida och sänk ner datorn i dockningsstationen (2). 3. Skjut anslutningsknappen (1) till vänster för att helt docka datorn. Anslutningslampan (2) tänds. SVWW Docka datorn 7

12 Docka ur datorn Så här gör du för att docka ur datorn: 1. Skjut anslutningsknappen (1) till höger. Datorn kopplas ur från dockningsstationen. 2. Lyft upp datorn (2). 8 Kapitel 2 Dockning och urdockning SVWW

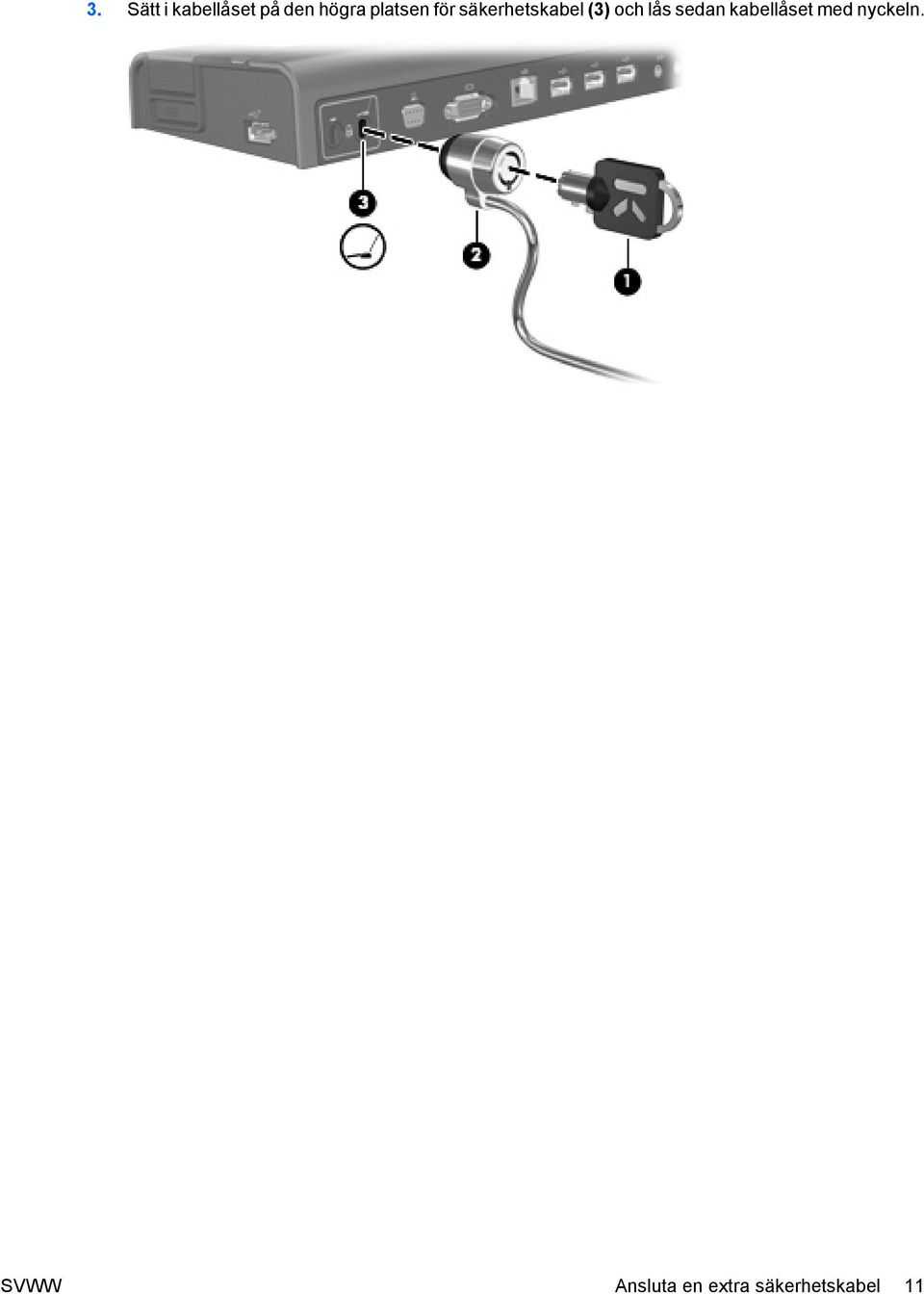

13 3 Använda dockningsstationen Sätta på och stänga av datorn När du ansluter en dator till dockningsstationen, kan du sätta på och stänga av datorn antingen med dess egen strömknapp eller också med dockningsstationens strömknapp. När du sätter på datorn med någon av knapparna, tänds datorströmlampan på dockningsstationen. SVWW Sätta på och stänga av datorn 9

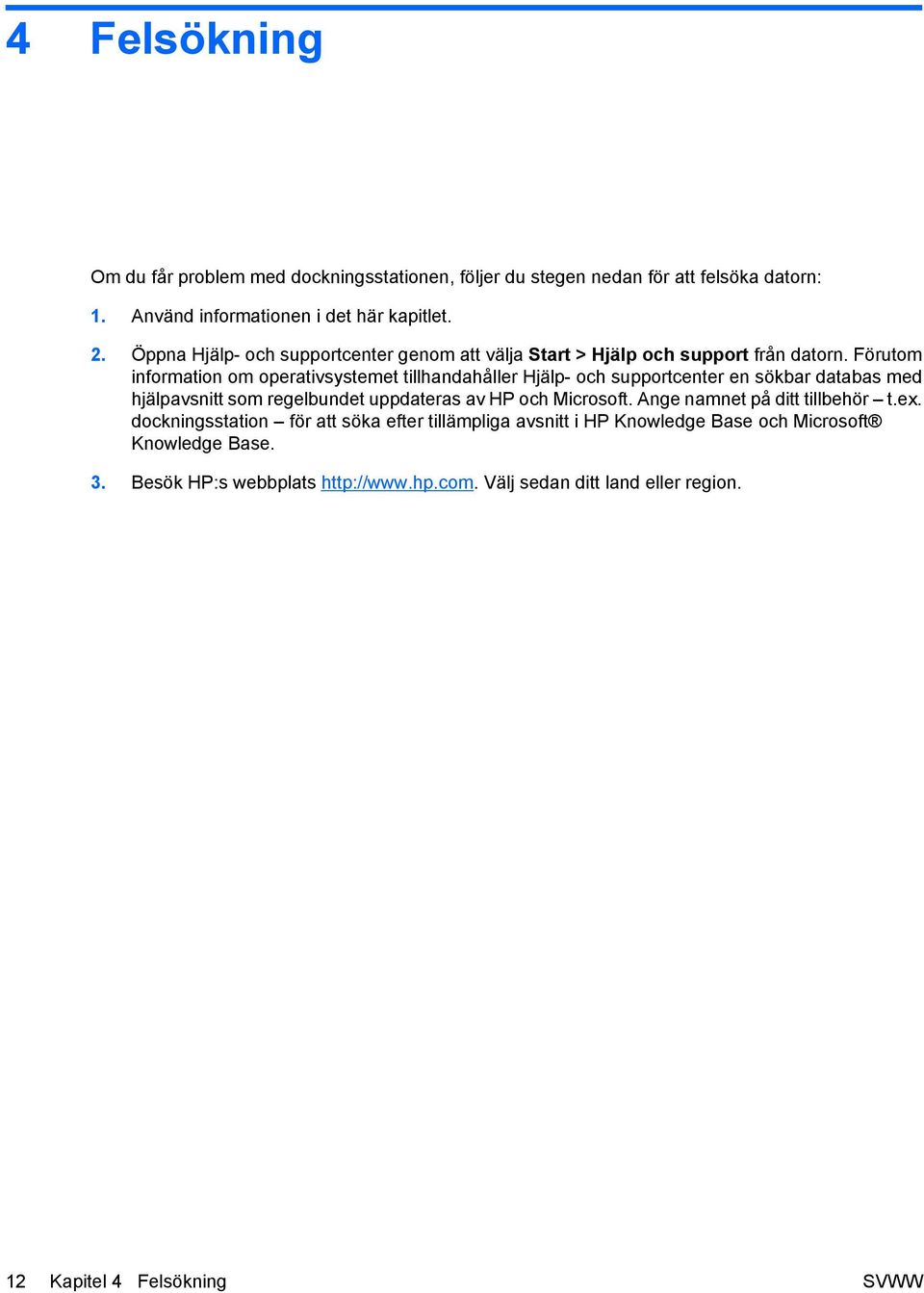

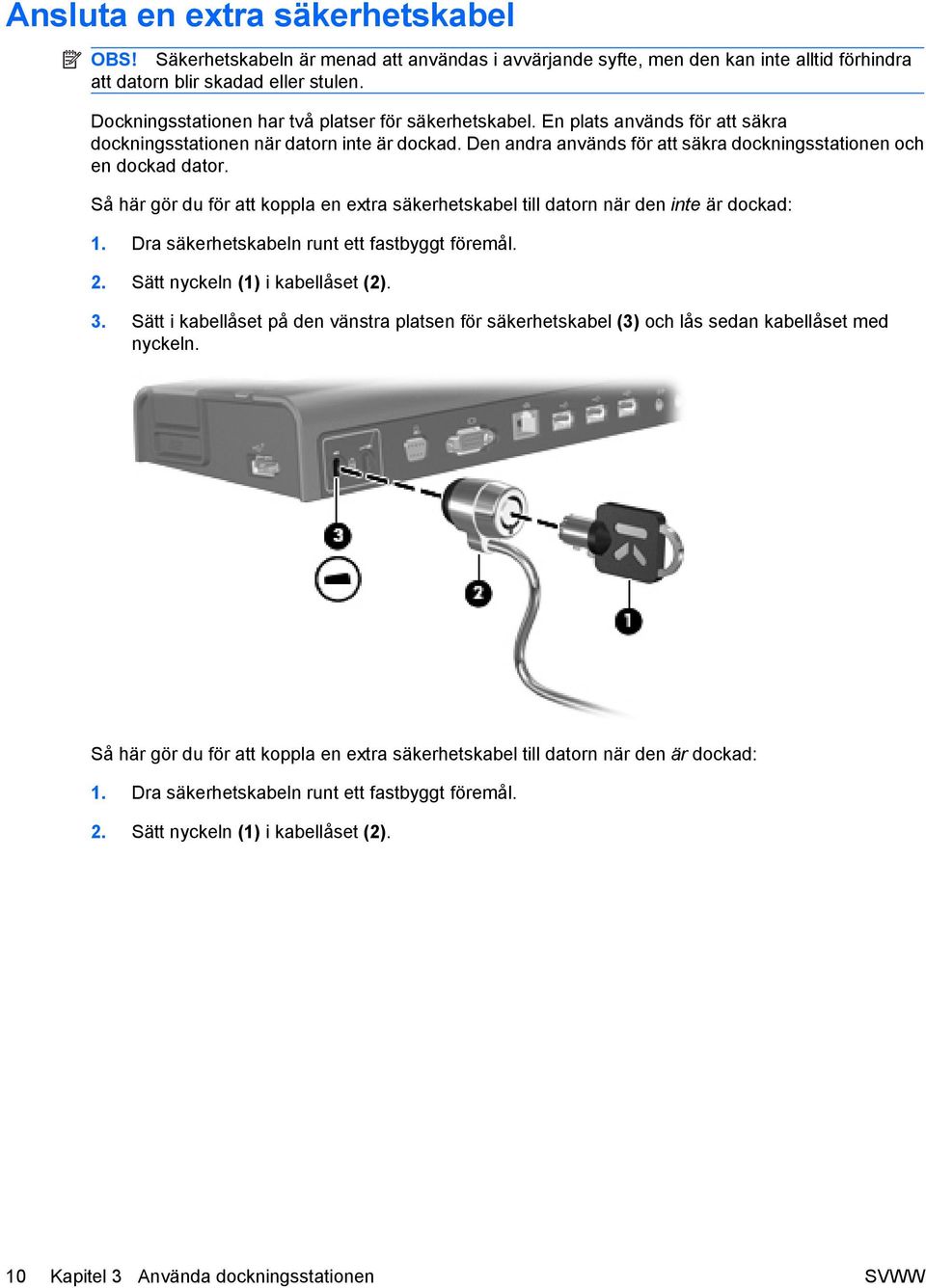

14 Ansluta en extra säkerhetskabel OBS! Säkerhetskabeln är menad att användas i avvärjande syfte, men den kan inte alltid förhindra att datorn blir skadad eller stulen. Dockningsstationen har två platser för säkerhetskabel. En plats används för att säkra dockningsstationen när datorn inte är dockad. Den andra används för att säkra dockningsstationen och en dockad dator. Så här gör du för att koppla en extra säkerhetskabel till datorn när den inte är dockad: 1. Dra säkerhetskabeln runt ett fastbyggt föremål. 2. Sätt nyckeln (1) i kabellåset (2). 3. Sätt i kabellåset på den vänstra platsen för säkerhetskabel (3) och lås sedan kabellåset med nyckeln. Så här gör du för att koppla en extra säkerhetskabel till datorn när den är dockad: 1. Dra säkerhetskabeln runt ett fastbyggt föremål. 2. Sätt nyckeln (1) i kabellåset (2). 10 Kapitel 3 Använda dockningsstationen SVWW

15 3. Sätt i kabellåset på den högra platsen för säkerhetskabel (3) och lås sedan kabellåset med nyckeln. SVWW Ansluta en extra säkerhetskabel 11

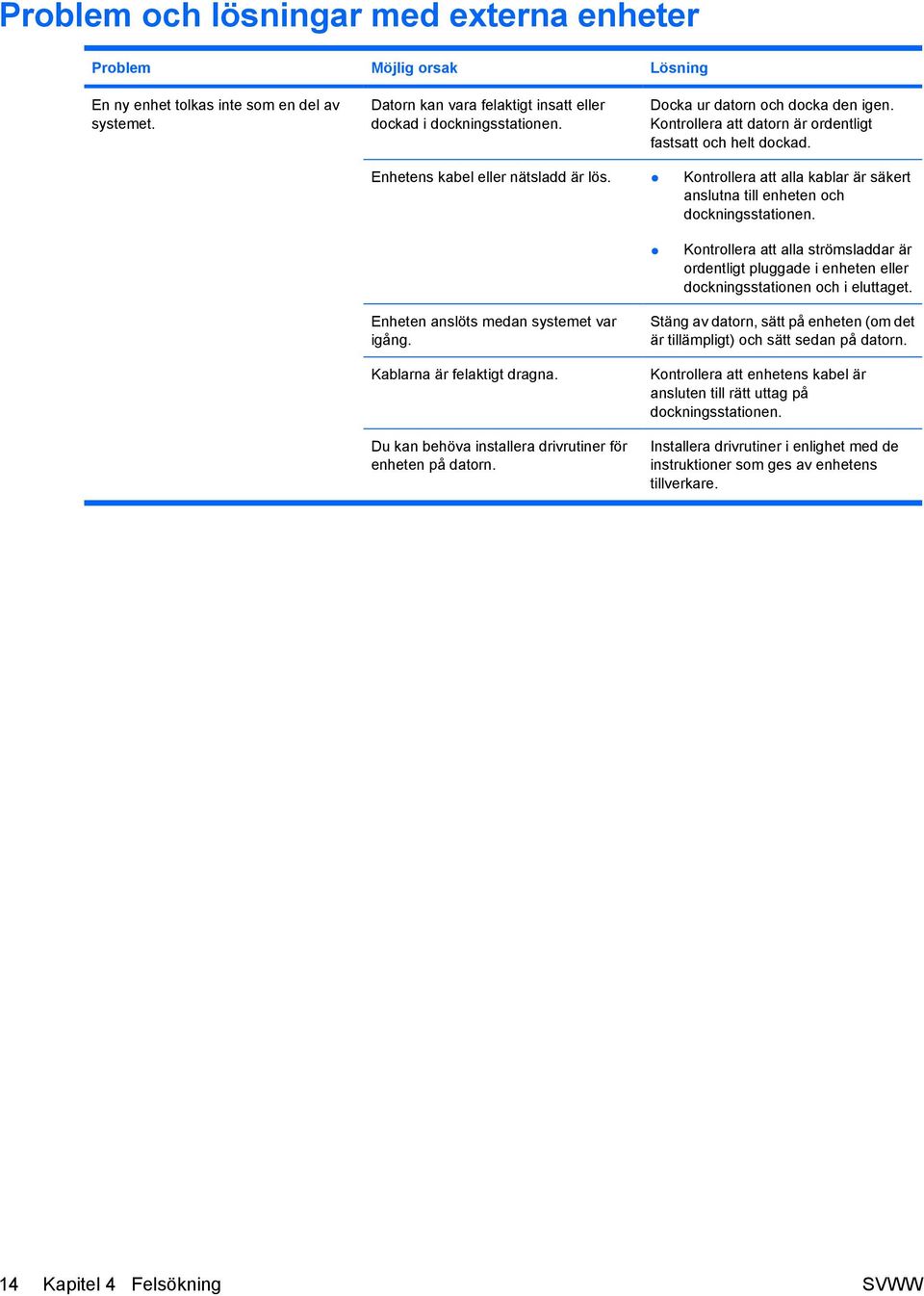

16 4 Felsökning Om du får problem med dockningsstationen, följer du stegen nedan för att felsöka datorn: 1. Använd informationen i det här kapitlet. 2. Öppna Hjälp- och supportcenter genom att välja Start > Hjälp och support från datorn. Förutom information om operativsystemet tillhandahåller Hjälp- och supportcenter en sökbar databas med hjälpavsnitt som regelbundet uppdateras av HP och Microsoft. Ange namnet på ditt tillbehör t.ex. dockningsstation för att söka efter tillämpliga avsnitt i HP Knowledge Base och Microsoft Knowledge Base. 3. Besök HP:s webbplats Välj sedan ditt land eller region. 12 Kapitel 4 Felsökning SVWW

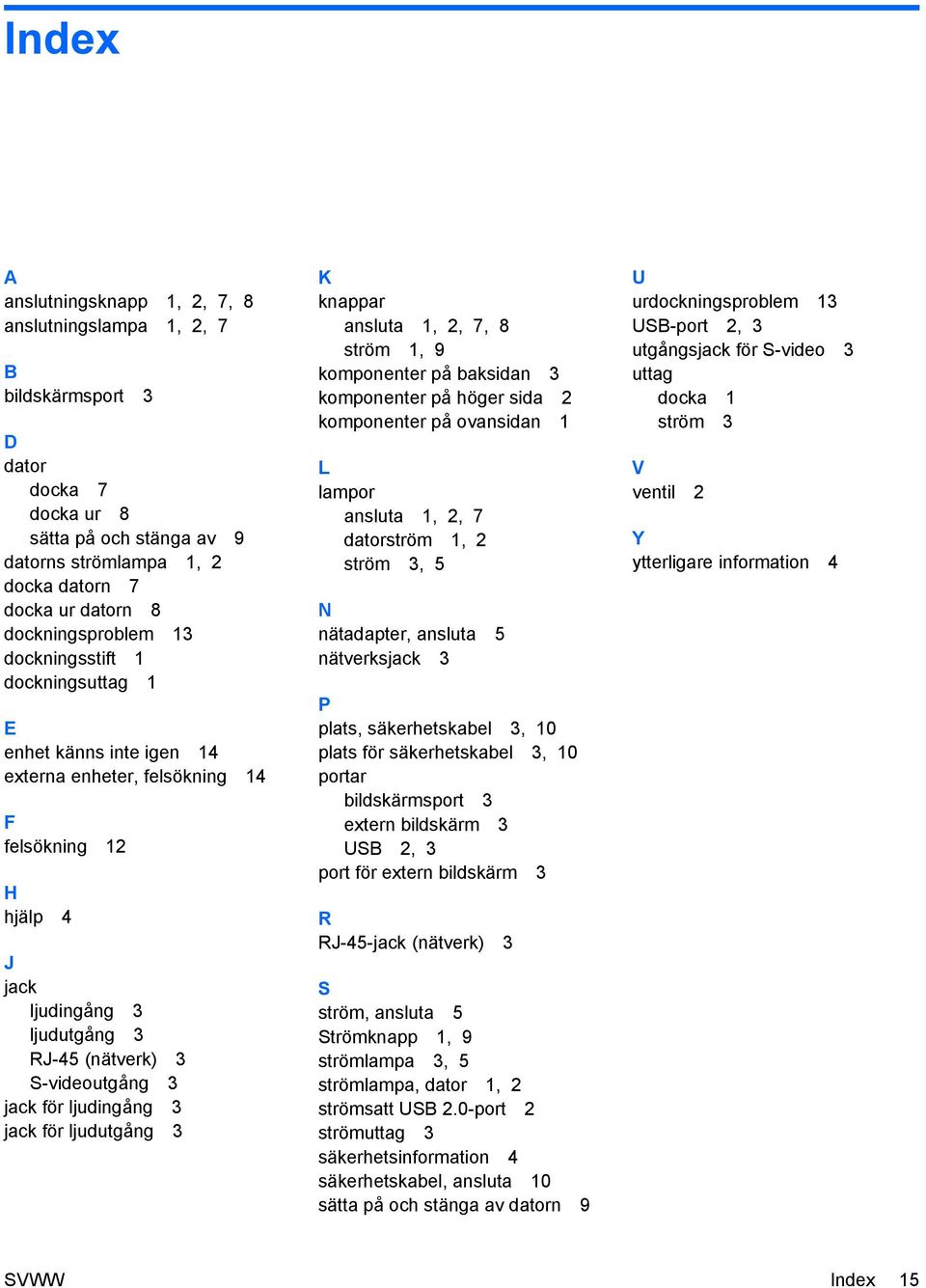

17 Problem och lösningar vid dockning och urdockning Problem Möjlig orsak Lösning Anslutningsknappen på dockningsstationen går inte att skjuta in så att datorn blir fäst. Datorn är påsatt och ordentligt dockad, men strömlampan tänds inte. Datorn går inte att koppla ur från dockningsstationen. En extra säkerhetskabel är ansluten till fel kabelplats. Nätsladden är inte ansluten till dockningsstationen eller eluttaget. Uttagen kan ha blivit skadade. En extra säkerhetskabel är ansluten. Koppla loss säkerhetskabeln. Anslut sladden ordentligt. Skjut in anslutningsknappen hela vägen och dra sedan ut den hela vägen. Om datorn inte kopplas ur, upprepar du denna procedur. VIKTIGT: Om man använder våld kan anslutningsstiften skadas. Koppla loss säkerhetskabeln. SVWW Problem och lösningar vid dockning och urdockning 13
