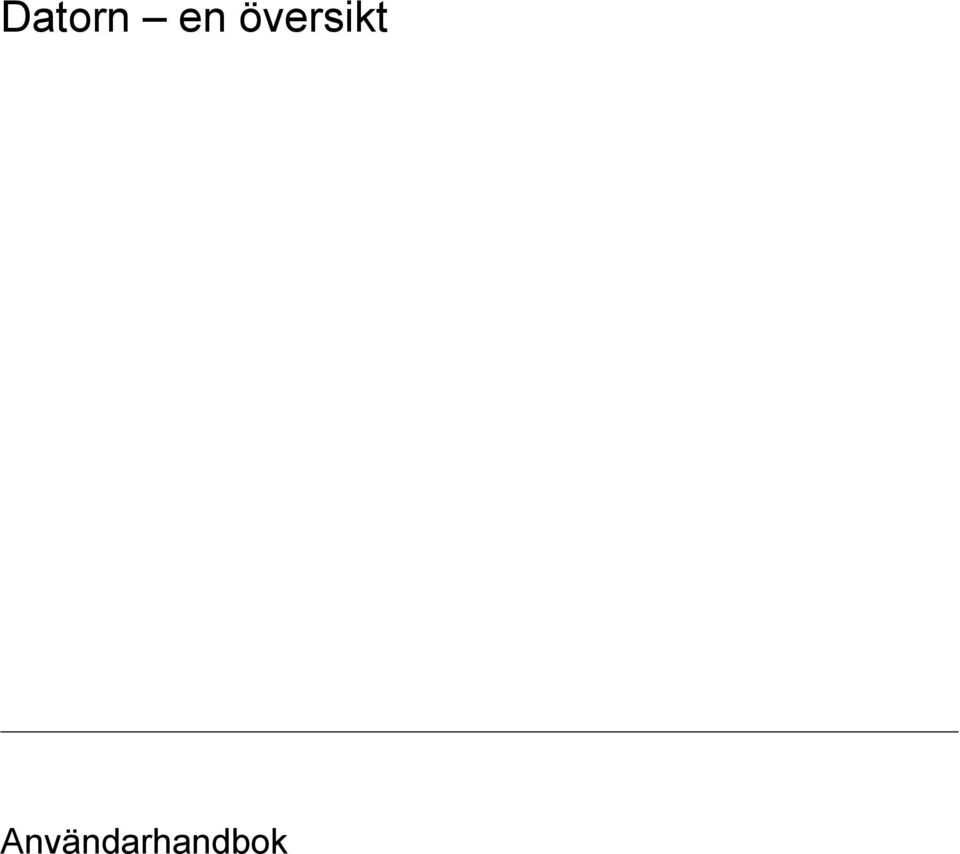

Datorn en översikt. Användarhandbok

Transkript

1 Datorn en översikt Användarhandbok

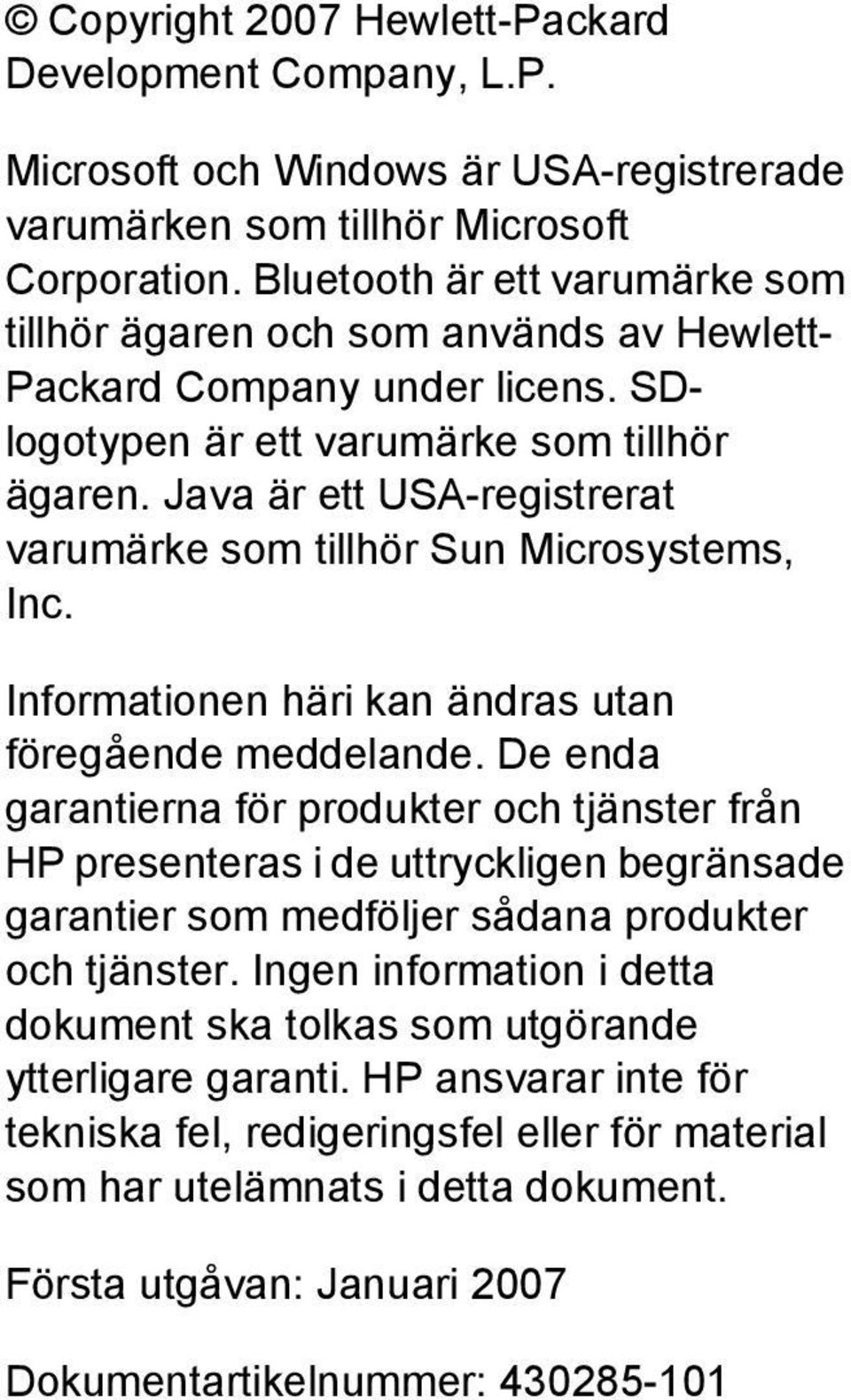

2 Copyright 2007 Hewlett-Packard Development Company, L.P. Microsoft och Windows är USA-registrerade varumärken som tillhör Microsoft Corporation. Bluetooth är ett varumärke som tillhör ägaren och som används av Hewlett- Packard Company under licens. SDlogotypen är ett varumärke som tillhör ägaren. Java är ett USA-registrerat varumärke som tillhör Sun Microsystems, Inc. Informationen häri kan ändras utan föregående meddelande. De enda garantierna för produkter och tjänster från HP presenteras i de uttryckligen begränsade garantier som medföljer sådana produkter och tjänster. Ingen information i detta dokument ska tolkas som utgörande ytterligare garanti. HP ansvarar inte för tekniska fel, redigeringsfel eller för material som har utelämnats i detta dokument. Första utgåvan: Januari 2007 Dokumentartikelnummer:

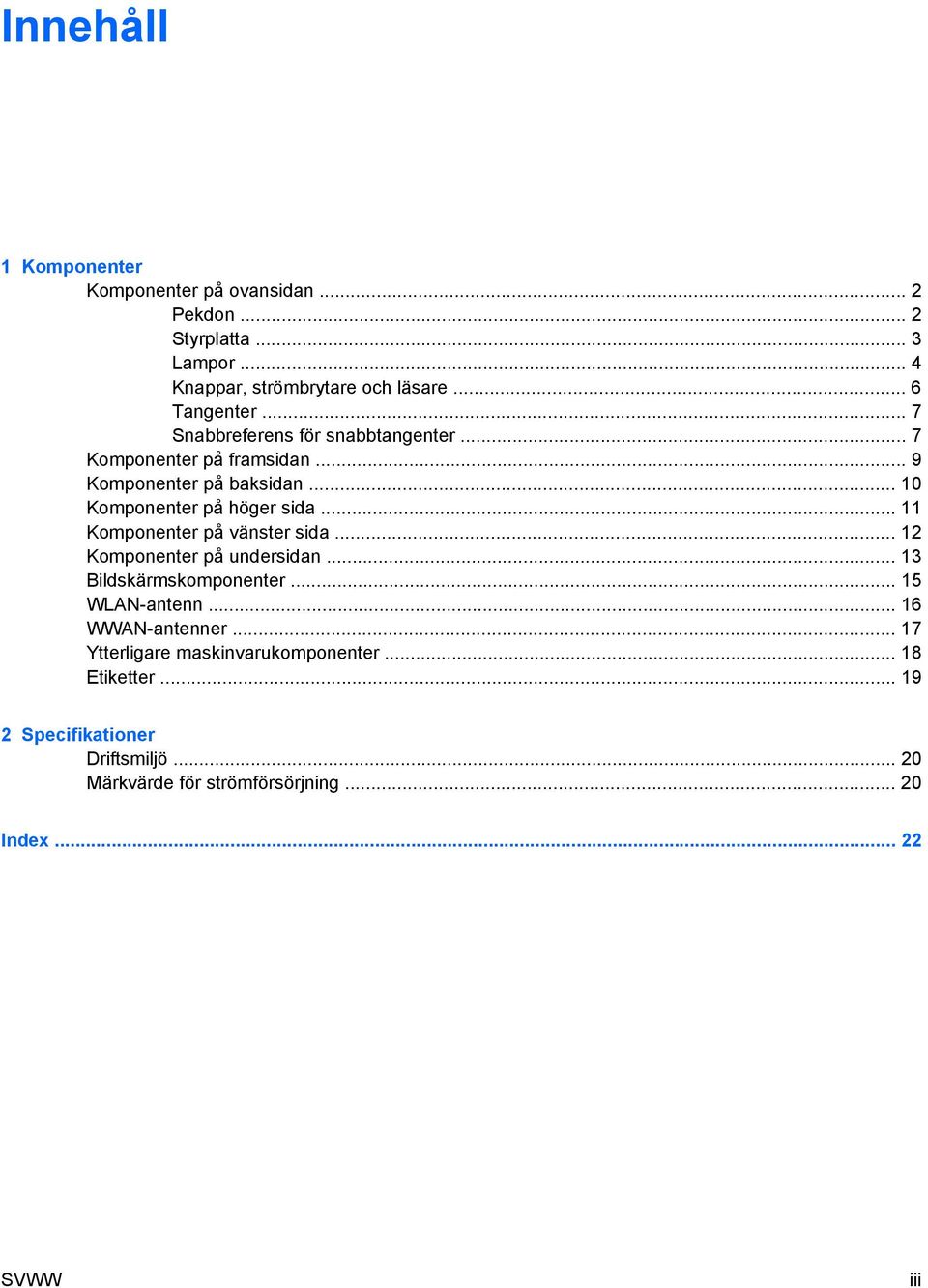

3 Innehåll 1 Komponenter Komponenter på ovansidan... 2 Pekdon... 2 Styrplatta... 3 Lampor... 4 Knappar, strömbrytare och läsare... 6 Tangenter... 7 Snabbreferens för snabbtangenter... 7 Komponenter på framsidan... 9 Komponenter på baksidan Komponenter på höger sida Komponenter på vänster sida Komponenter på undersidan Bildskärmskomponenter WLAN-antenn WWAN-antenner Ytterligare maskinvarukomponenter Etiketter Specifikationer Driftsmiljö Märkvärde för strömförsörjning Index SVWW iii

4 iv SVWW

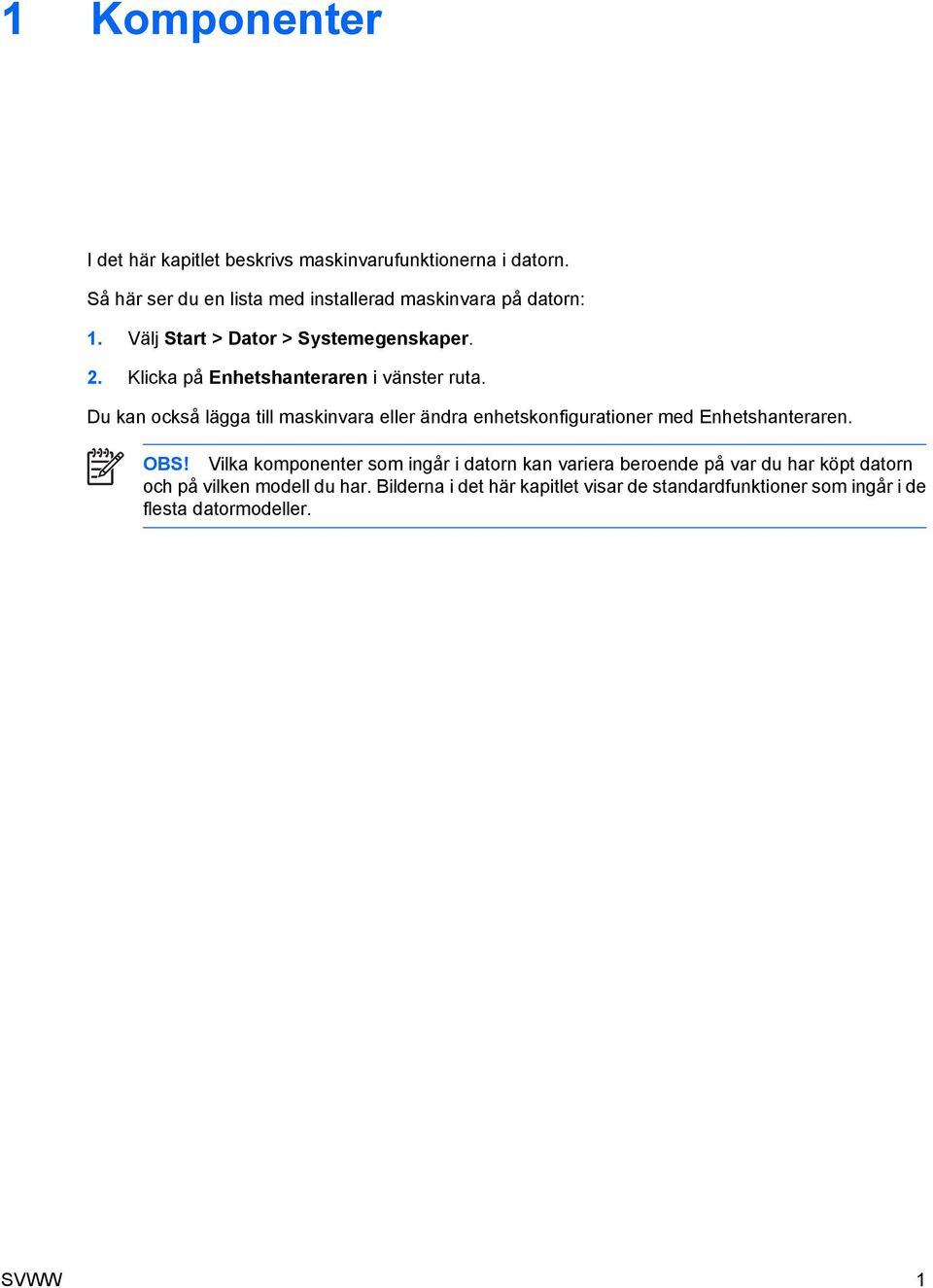

5 1 Komponenter I det här kapitlet beskrivs maskinvarufunktionerna i datorn. Så här ser du en lista med installerad maskinvara på datorn: 1. Välj Start > Dator > Systemegenskaper. 2. Klicka på Enhetshanteraren i vänster ruta. Du kan också lägga till maskinvara eller ändra enhetskonfigurationer med Enhetshanteraren. OBS! Vilka komponenter som ingår i datorn kan variera beroende på var du har köpt datorn och på vilken modell du har. Bilderna i det här kapitlet visar de standardfunktioner som ingår i de flesta datormodeller. SVWW 1

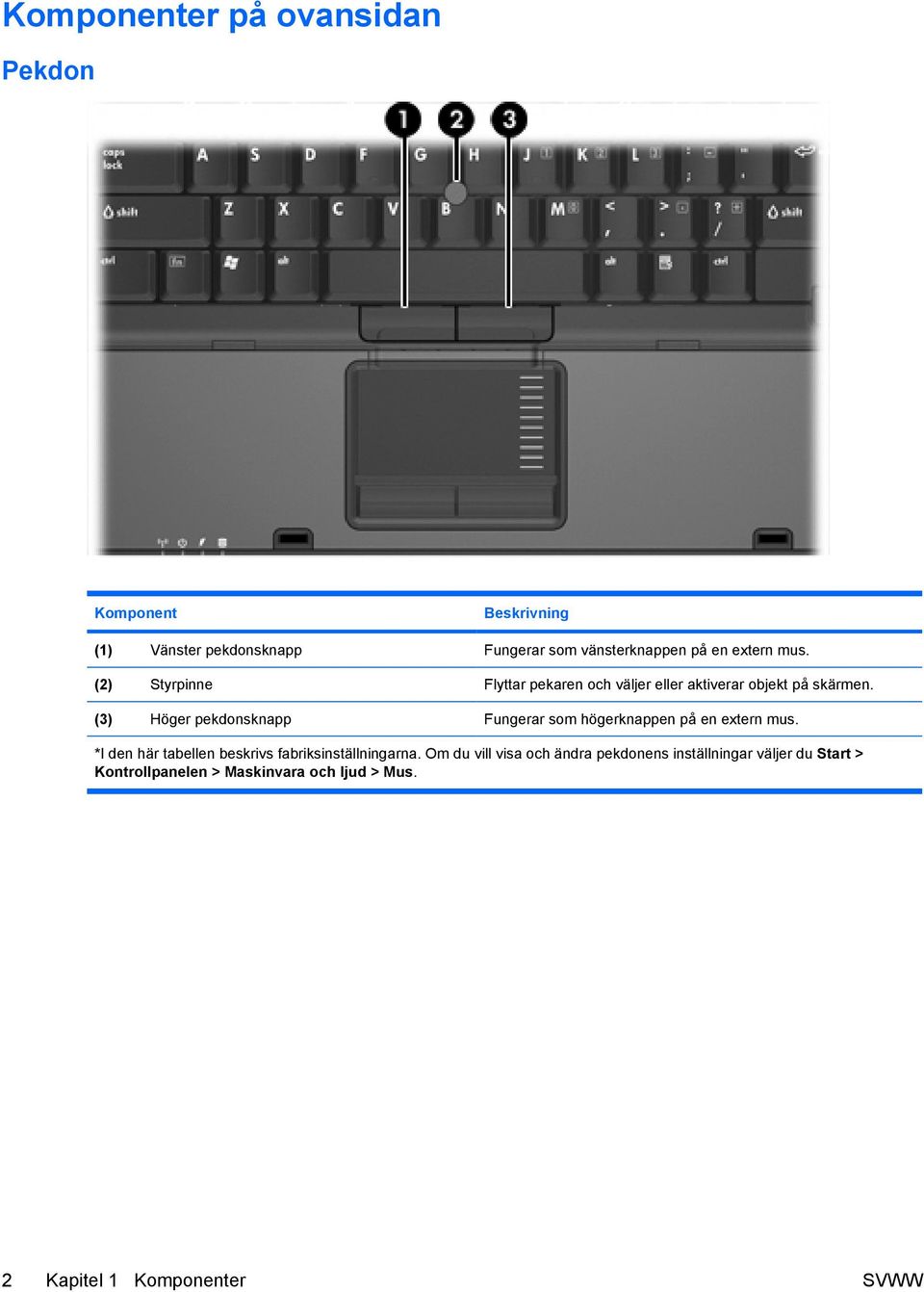

6 Komponenter på ovansidan Pekdon Komponent Beskrivning (1) Vänster pekdonsknapp Fungerar som vänsterknappen på en extern mus. (2) Styrpinne Flyttar pekaren och väljer eller aktiverar objekt på skärmen. (3) Höger pekdonsknapp Fungerar som högerknappen på en extern mus. *I den här tabellen beskrivs fabriksinställningarna. Om du vill visa och ändra pekdonens inställningar väljer du Start > Kontrollpanelen > Maskinvara och ljud > Mus. 2 Kapitel 1 Komponenter SVWW

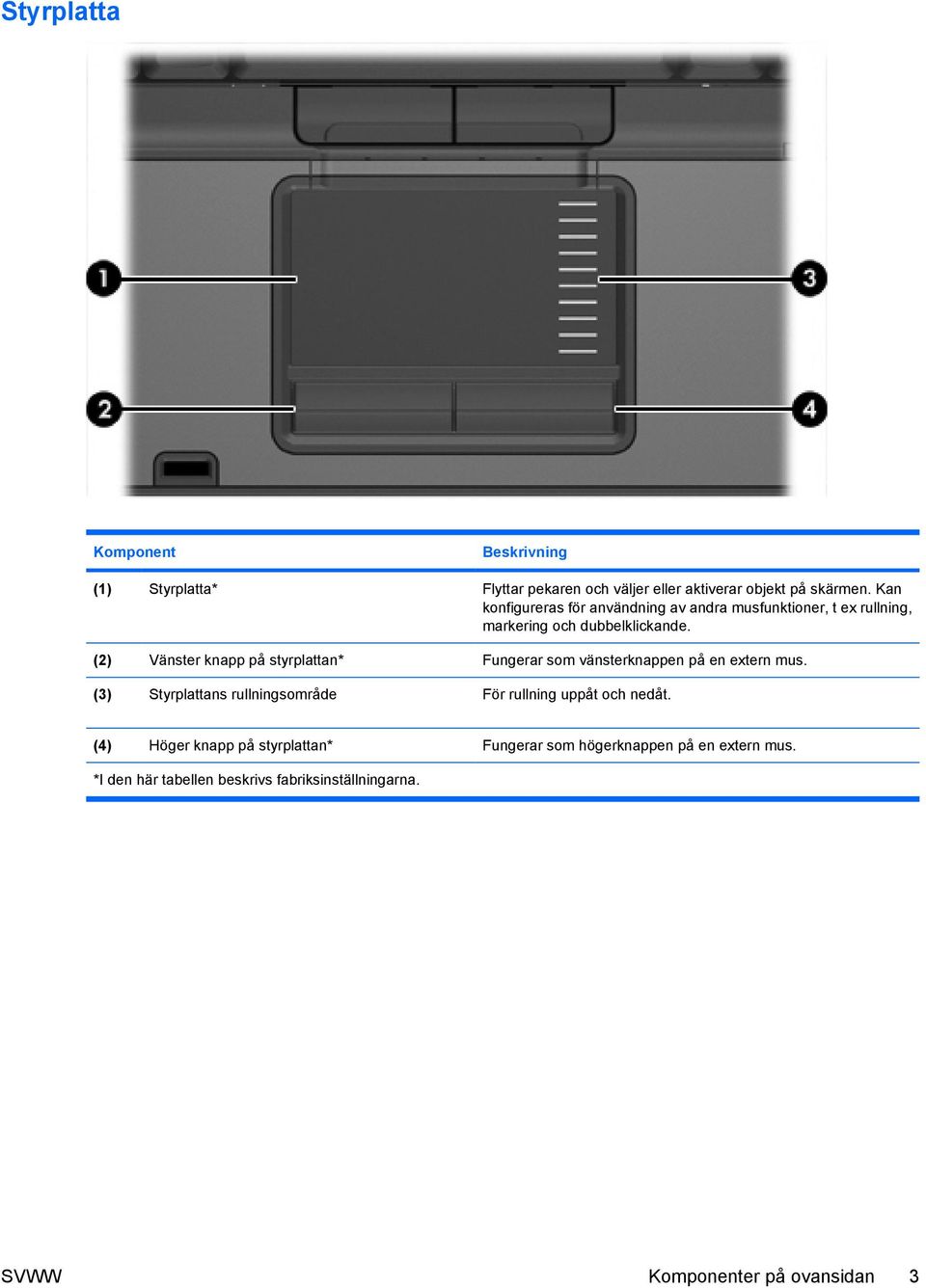

7 Styrplatta Komponent Beskrivning (1) Styrplatta* Flyttar pekaren och väljer eller aktiverar objekt på skärmen. Kan konfigureras för användning av andra musfunktioner, t ex rullning, markering och dubbelklickande. (2) Vänster knapp på styrplattan* Fungerar som vänsterknappen på en extern mus. (3) Styrplattans rullningsområde För rullning uppåt och nedåt. (4) Höger knapp på styrplattan* Fungerar som högerknappen på en extern mus. *I den här tabellen beskrivs fabriksinställningarna. SVWW Komponenter på ovansidan 3

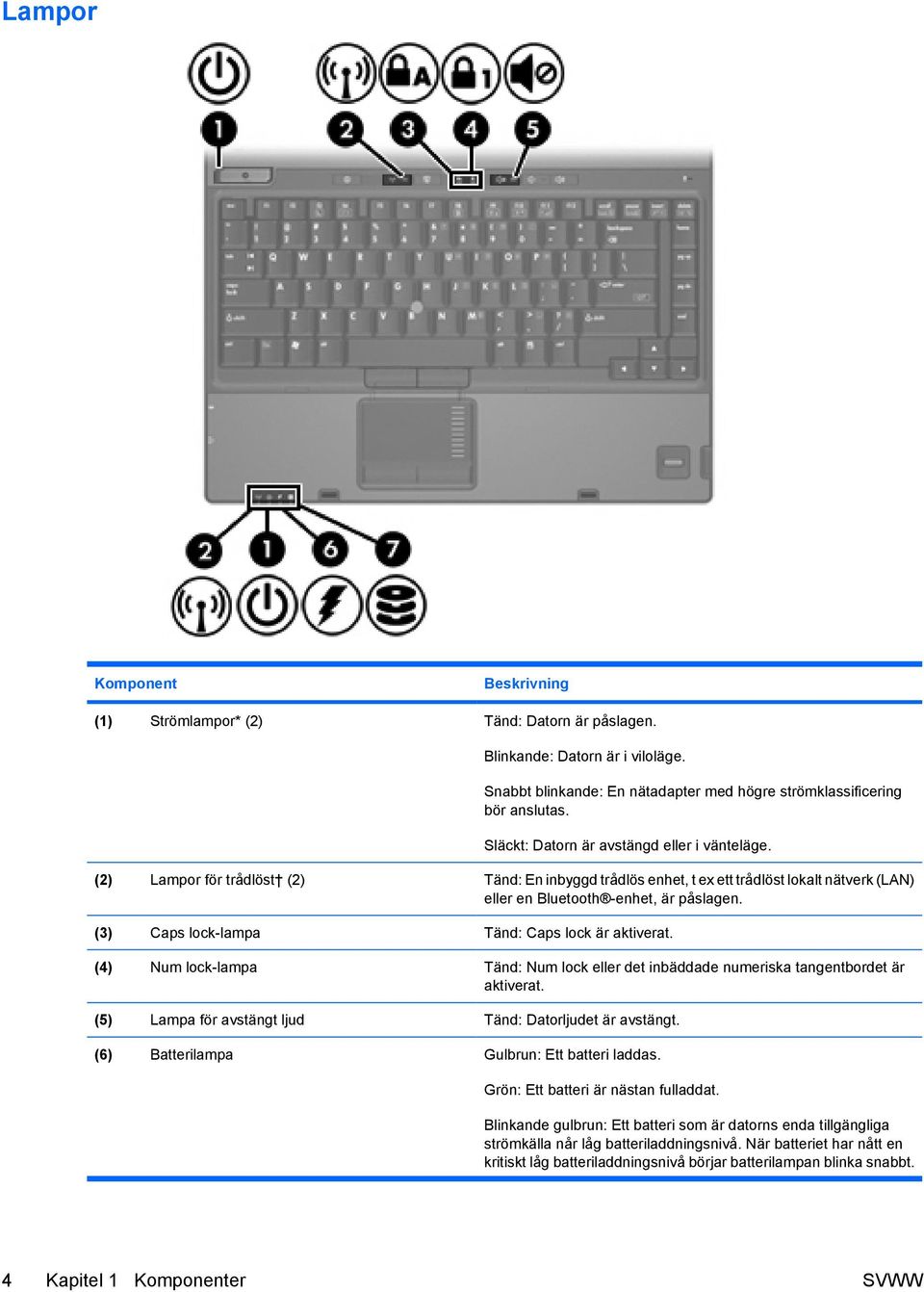

8 Lampor Komponent Beskrivning (1) Strömlampor* (2) Tänd: Datorn är påslagen. Blinkande: Datorn är i viloläge. Snabbt blinkande: En nätadapter med högre strömklassificering bör anslutas. Släckt: Datorn är avstängd eller i vänteläge. (2) Lampor för trådlöst (2) Tänd: En inbyggd trådlös enhet, t ex ett trådlöst lokalt nätverk (LAN) eller en Bluetooth -enhet, är påslagen. (3) Caps lock-lampa Tänd: Caps lock är aktiverat. (4) Num lock-lampa Tänd: Num lock eller det inbäddade numeriska tangentbordet är aktiverat. (5) Lampa för avstängt ljud Tänd: Datorljudet är avstängt. (6) Batterilampa Gulbrun: Ett batteri laddas. Grön: Ett batteri är nästan fulladdat. Blinkande gulbrun: Ett batteri som är datorns enda tillgängliga strömkälla når låg batteriladdningsnivå. När batteriet har nått en kritiskt låg batteriladdningsnivå börjar batterilampan blinka snabbt. 4 Kapitel 1 Komponenter SVWW

9 Komponent Beskrivning Släckt: Om datorn är ansluten till en extern strömkälla släcks lampan när alla batterier i datorn är fulladdade. Om datorn inte är ansluten till extern ström är lampan släckt tills batteriet når låg batteriladdningsnivå. (7) Enhetslampa Blinkande: Hårddisken eller den optiska enheten används. Gulbrun: HP Mobile Data Protection 3D har temporärt parkerat den interna hårddisken. *Det finns två strömlampor. De två strömlamporna visar samma information. Lampan på strömknappen är synlig enbart när datorn är öppen. Den andra strömlampan är alltid synlig på datorns framsida. Det finns två lampor för trådlöst. De två strömlamporna visar samma information. Lampan på knappen för trådlöst är synlig enbart när datorn är öppen. Den andra strömlampan är alltid synlig på datorns framsida. SVWW Komponenter på ovansidan 5

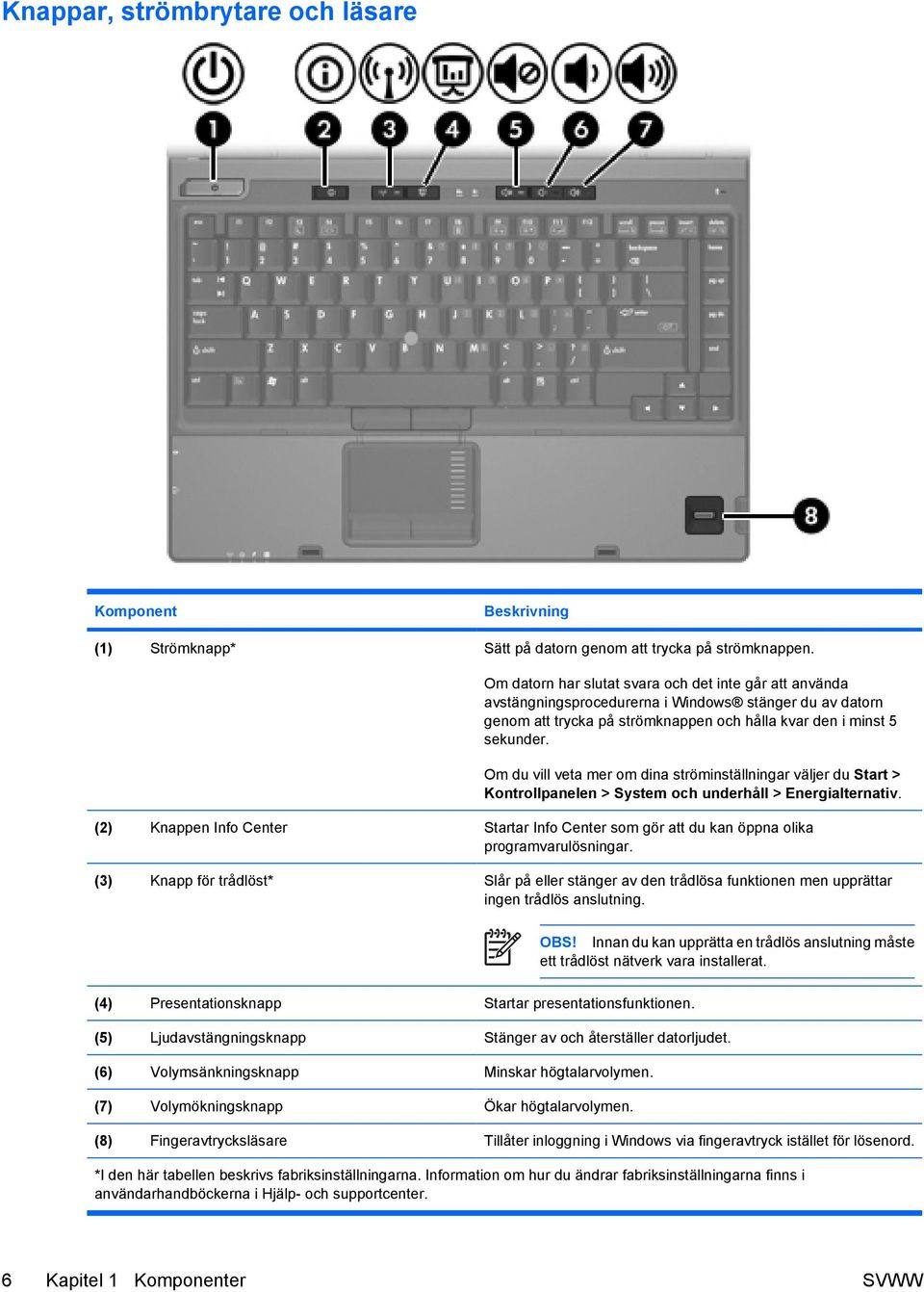

10 Knappar, strömbrytare och läsare Komponent Beskrivning (1) Strömknapp* Sätt på datorn genom att trycka på strömknappen. Om datorn har slutat svara och det inte går att använda avstängningsprocedurerna i Windows stänger du av datorn genom att trycka på strömknappen och hålla kvar den i minst 5 sekunder. Om du vill veta mer om dina ströminställningar väljer du Start > Kontrollpanelen > System och underhåll > Energialternativ. (2) Knappen Info Center Startar Info Center som gör att du kan öppna olika programvarulösningar. (3) Knapp för trådlöst* Slår på eller stänger av den trådlösa funktionen men upprättar ingen trådlös anslutning. (4) Presentationsknapp Startar presentationsfunktionen. OBS! Innan du kan upprätta en trådlös anslutning måste ett trådlöst nätverk vara installerat. (5) Ljudavstängningsknapp Stänger av och återställer datorljudet. (6) Volymsänkningsknapp Minskar högtalarvolymen. (7) Volymökningsknapp Ökar högtalarvolymen. (8) Fingeravtrycksläsare Tillåter inloggning i Windows via fingeravtryck istället för lösenord. *I den här tabellen beskrivs fabriksinställningarna. Information om hur du ändrar fabriksinställningarna finns i användarhandböckerna i Hjälp- och supportcenter. 6 Kapitel 1 Komponenter SVWW

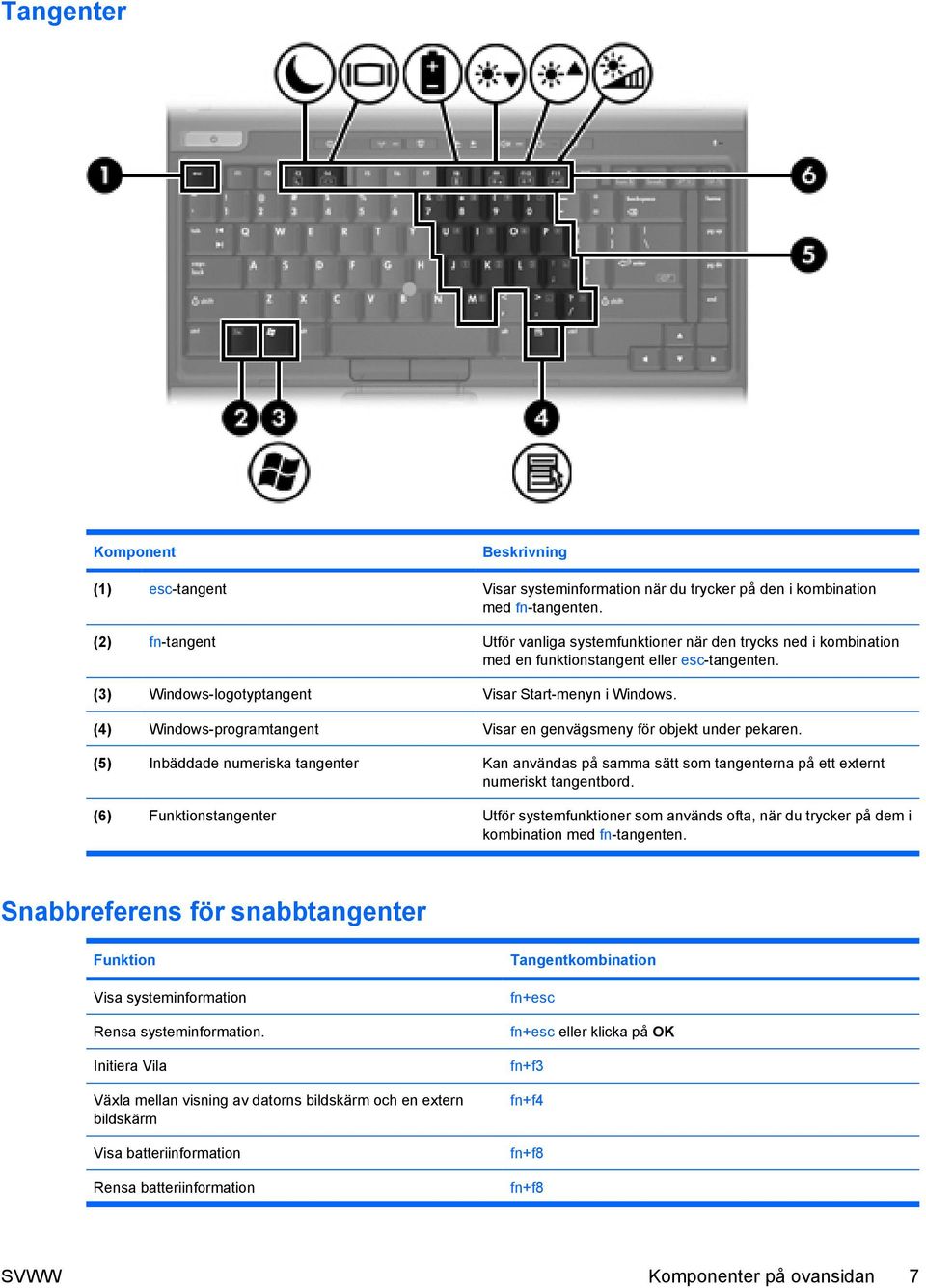

11 Tangenter Komponent Beskrivning (1) esc-tangent Visar systeminformation när du trycker på den i kombination med fn-tangenten. (2) fn-tangent Utför vanliga systemfunktioner när den trycks ned i kombination med en funktionstangent eller esc-tangenten. (3) Windows-logotyptangent Visar Start-menyn i Windows. (4) Windows-programtangent Visar en genvägsmeny för objekt under pekaren. (5) Inbäddade numeriska tangenter Kan användas på samma sätt som tangenterna på ett externt numeriskt tangentbord. (6) Funktionstangenter Utför systemfunktioner som används ofta, när du trycker på dem i kombination med fn-tangenten. Snabbreferens för snabbtangenter Funktion Visa systeminformation Rensa systeminformation. Initiera Vila Växla mellan visning av datorns bildskärm och en extern bildskärm Visa batteriinformation Rensa batteriinformation Tangentkombination fn+esc fn+esc eller klicka på OK fn+f3 fn+f4 fn+f8 fn+f8 SVWW Komponenter på ovansidan 7

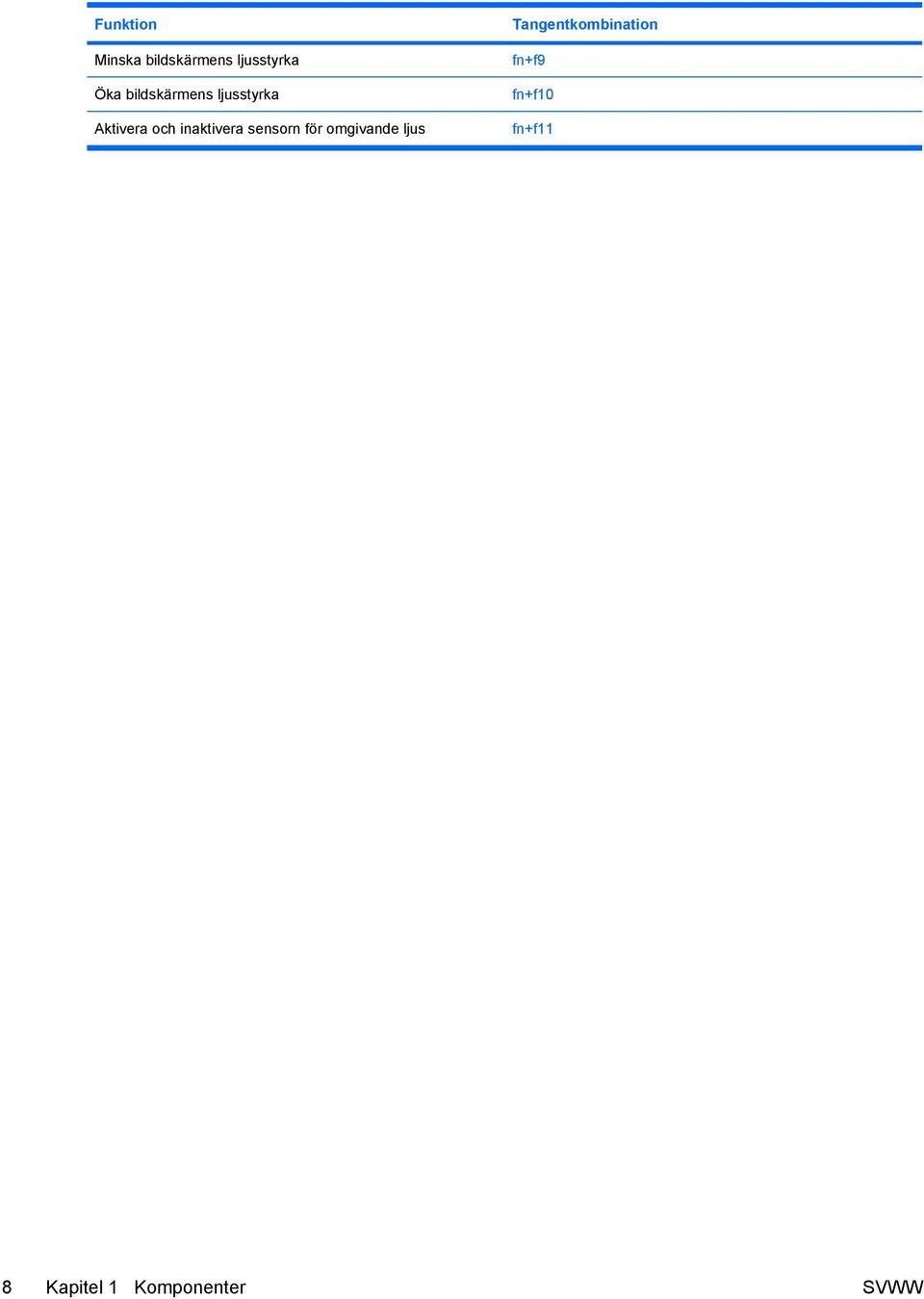

12 Funktion Minska bildskärmens ljusstyrka Öka bildskärmens ljusstyrka Aktivera och inaktivera sensorn för omgivande ljus Tangentkombination fn+f9 fn+f10 fn+f11 8 Kapitel 1 Komponenter SVWW

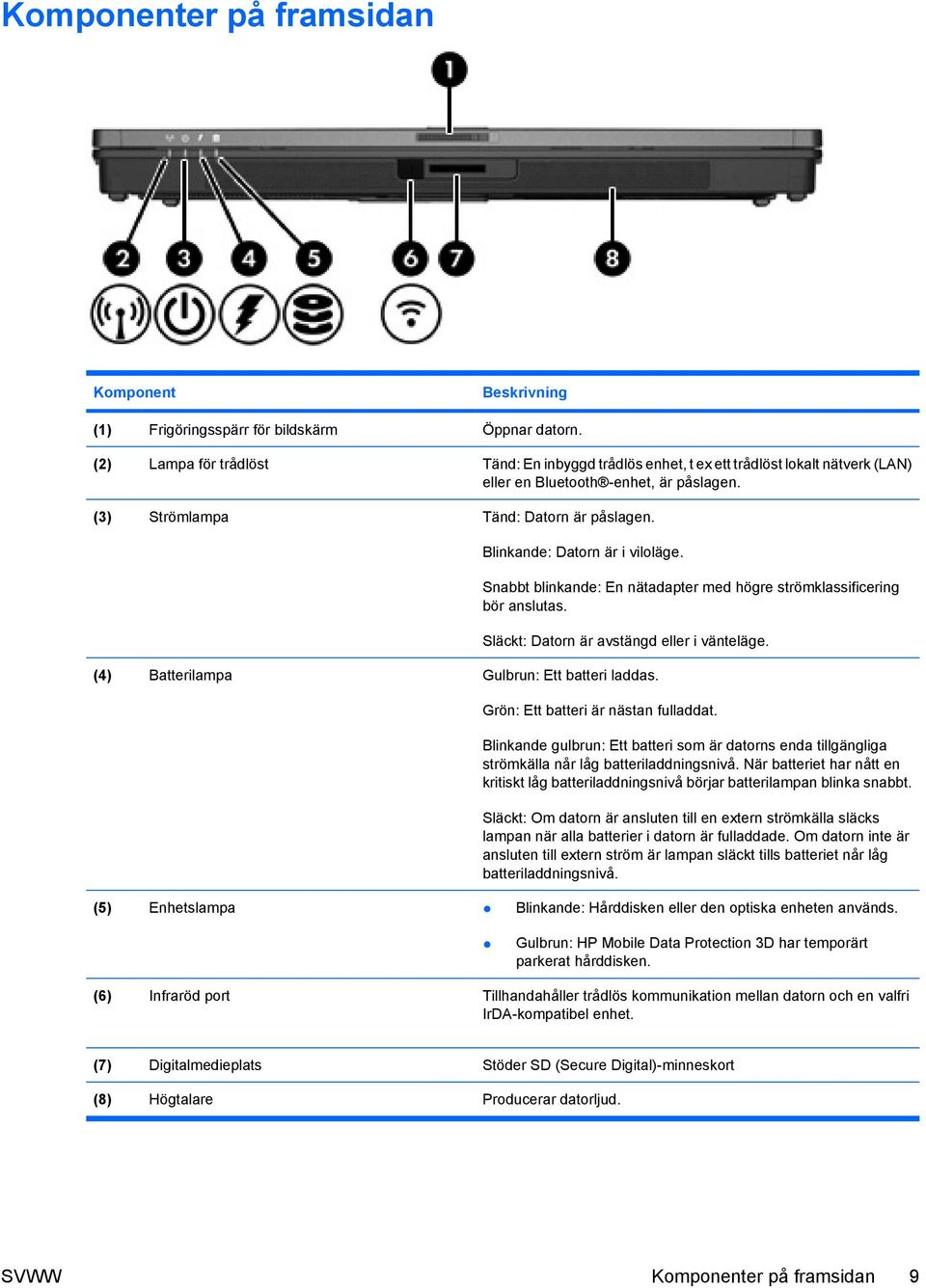

13 Komponenter på framsidan Komponent Beskrivning (1) Frigöringsspärr för bildskärm Öppnar datorn. (2) Lampa för trådlöst Tänd: En inbyggd trådlös enhet, t ex ett trådlöst lokalt nätverk (LAN) eller en Bluetooth -enhet, är påslagen. (3) Strömlampa Tänd: Datorn är påslagen. Blinkande: Datorn är i viloläge. Snabbt blinkande: En nätadapter med högre strömklassificering bör anslutas. Släckt: Datorn är avstängd eller i vänteläge. (4) Batterilampa Gulbrun: Ett batteri laddas. Grön: Ett batteri är nästan fulladdat. Blinkande gulbrun: Ett batteri som är datorns enda tillgängliga strömkälla når låg batteriladdningsnivå. När batteriet har nått en kritiskt låg batteriladdningsnivå börjar batterilampan blinka snabbt. Släckt: Om datorn är ansluten till en extern strömkälla släcks lampan när alla batterier i datorn är fulladdade. Om datorn inte är ansluten till extern ström är lampan släckt tills batteriet når låg batteriladdningsnivå. (5) Enhetslampa Blinkande: Hårddisken eller den optiska enheten används. Gulbrun: HP Mobile Data Protection 3D har temporärt parkerat hårddisken. (6) Infraröd port Tillhandahåller trådlös kommunikation mellan datorn och en valfri IrDA-kompatibel enhet. (7) Digitalmedieplats Stöder SD (Secure Digital)-minneskort (8) Högtalare Producerar datorljud. SVWW Komponenter på framsidan 9

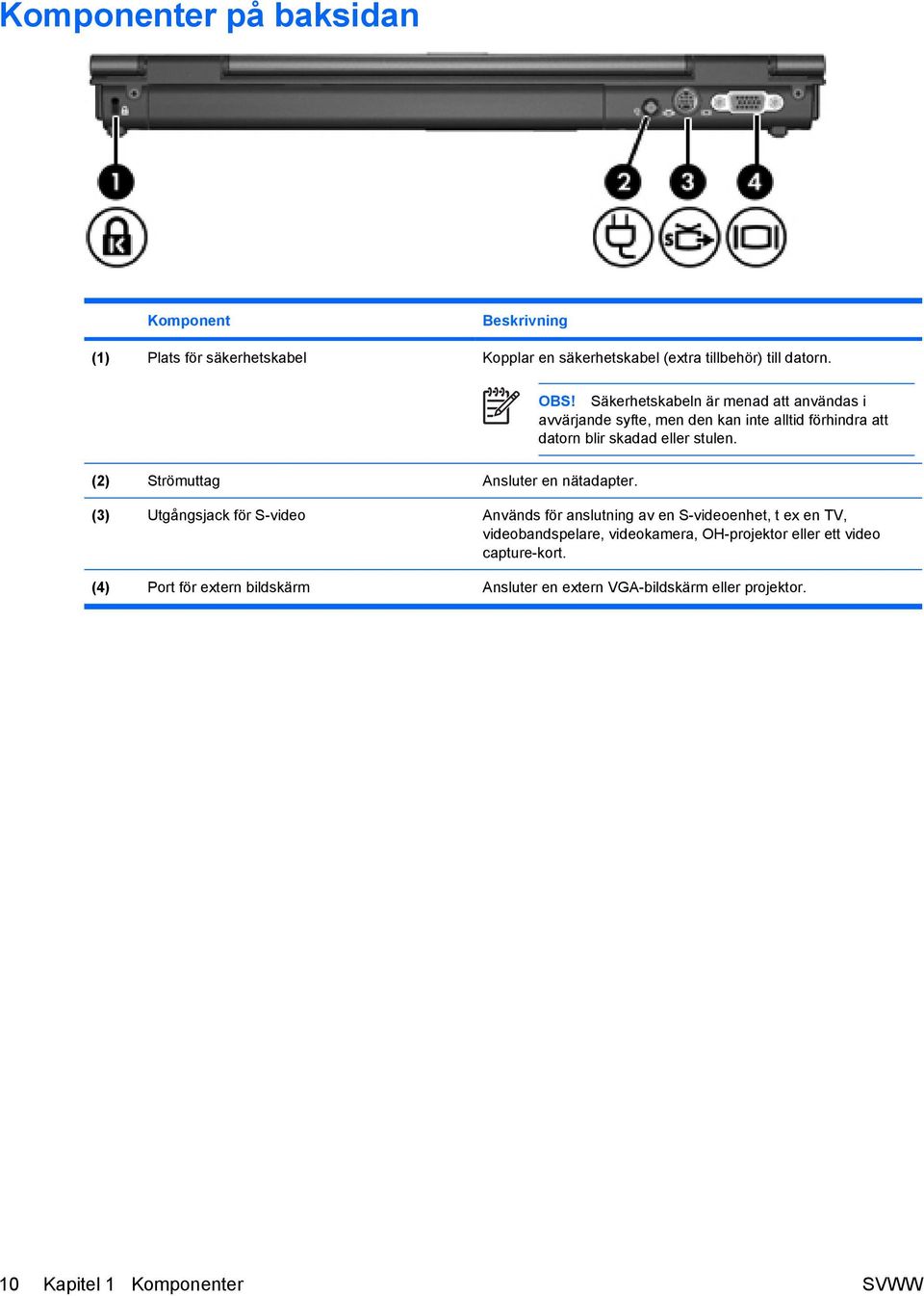

14 Komponenter på baksidan Komponent Beskrivning (1) Plats för säkerhetskabel Kopplar en säkerhetskabel (extra tillbehör) till datorn. (2) Strömuttag Ansluter en nätadapter. OBS! Säkerhetskabeln är menad att användas i avvärjande syfte, men den kan inte alltid förhindra att datorn blir skadad eller stulen. (3) Utgångsjack för S-video Används för anslutning av en S-videoenhet, t ex en TV, videobandspelare, videokamera, OH-projektor eller ett video capture-kort. (4) Port för extern bildskärm Ansluter en extern VGA-bildskärm eller projektor. 10 Kapitel 1 Komponenter SVWW

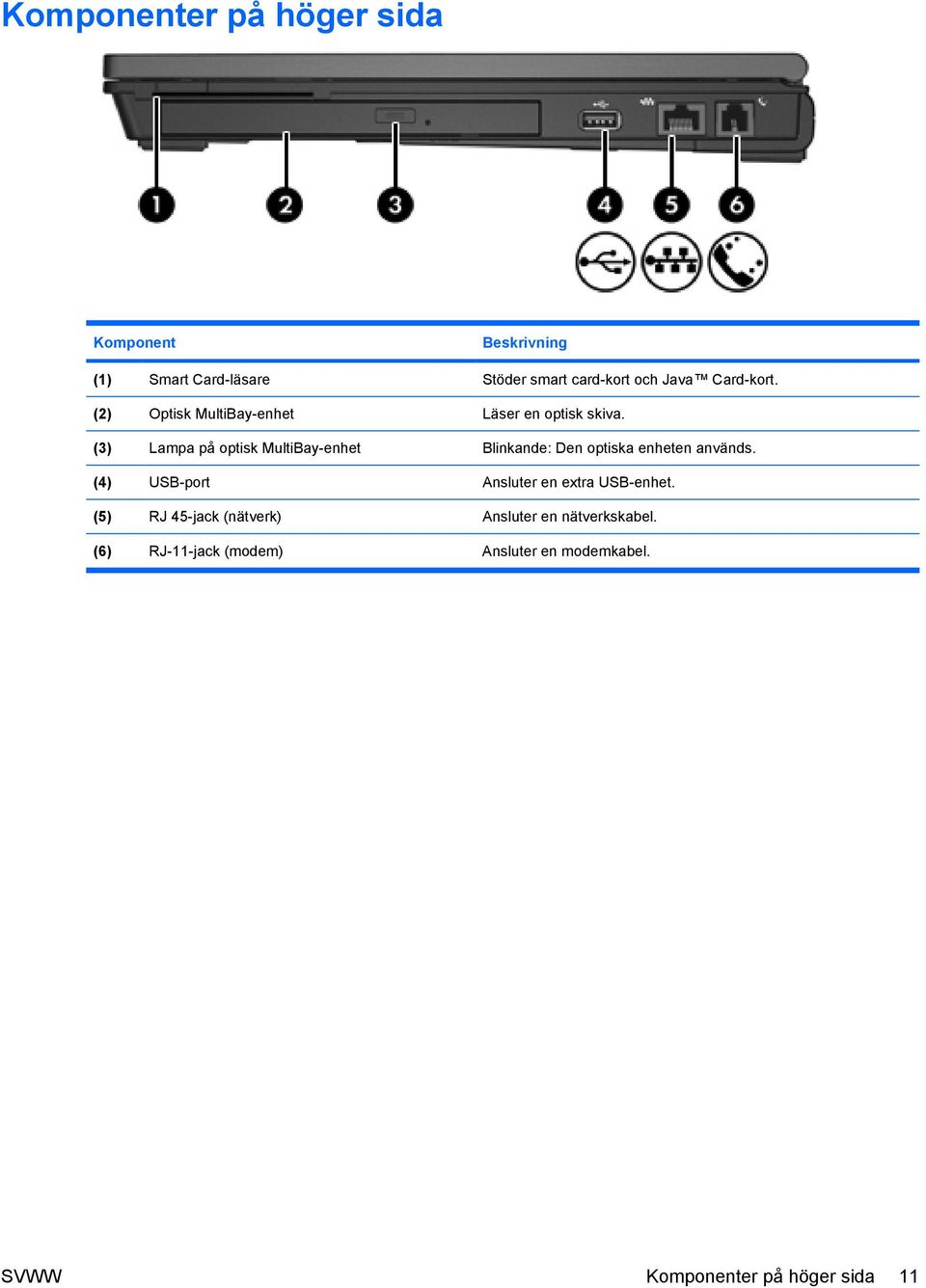

15 Komponenter på höger sida Komponent Beskrivning (1) Smart Card-läsare Stöder smart card-kort och Java Card-kort. (2) Optisk MultiBay-enhet Läser en optisk skiva. (3) Lampa på optisk MultiBay-enhet Blinkande: Den optiska enheten används. (4) USB-port Ansluter en extra USB-enhet. (5) RJ 45-jack (nätverk) Ansluter en nätverkskabel. (6) RJ-11-jack (modem) Ansluter en modemkabel. SVWW Komponenter på höger sida 11

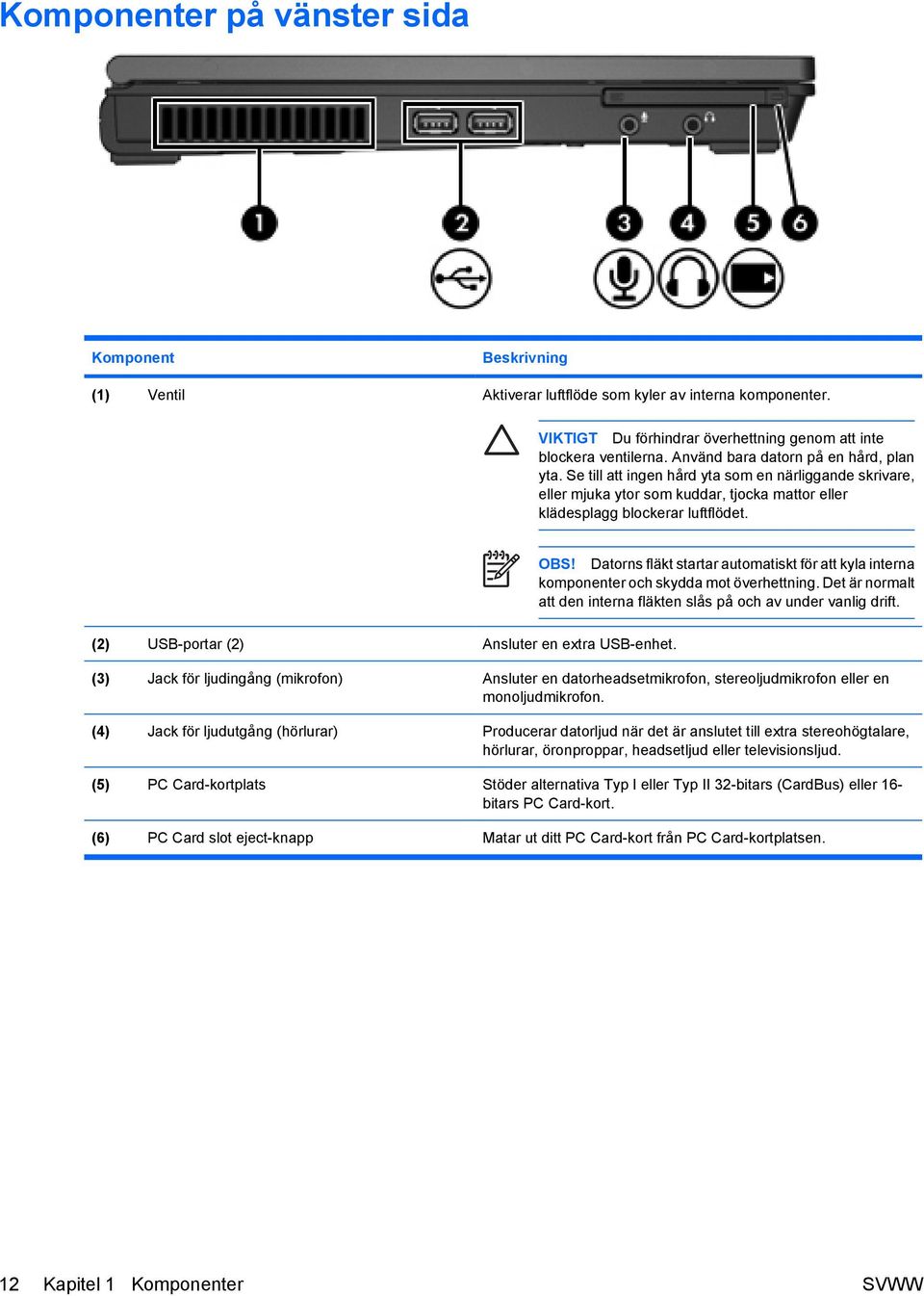

16 Komponenter på vänster sida Komponent Beskrivning (1) Ventil Aktiverar luftflöde som kyler av interna komponenter. VIKTIGT Du förhindrar överhettning genom att inte blockera ventilerna. Använd bara datorn på en hård, plan yta. Se till att ingen hård yta som en närliggande skrivare, eller mjuka ytor som kuddar, tjocka mattor eller klädesplagg blockerar luftflödet. (2) USB-portar (2) Ansluter en extra USB-enhet. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. (3) Jack för ljudingång (mikrofon) Ansluter en datorheadsetmikrofon, stereoljudmikrofon eller en monoljudmikrofon. (4) Jack för ljudutgång (hörlurar) Producerar datorljud när det är anslutet till extra stereohögtalare, hörlurar, öronproppar, headsetljud eller televisionsljud. (5) PC Card-kortplats Stöder alternativa Typ I eller Typ II 32-bitars (CardBus) eller 16- bitars PC Card-kort. (6) PC Card slot eject-knapp Matar ut ditt PC Card-kort från PC Card-kortplatsen. 12 Kapitel 1 Komponenter SVWW

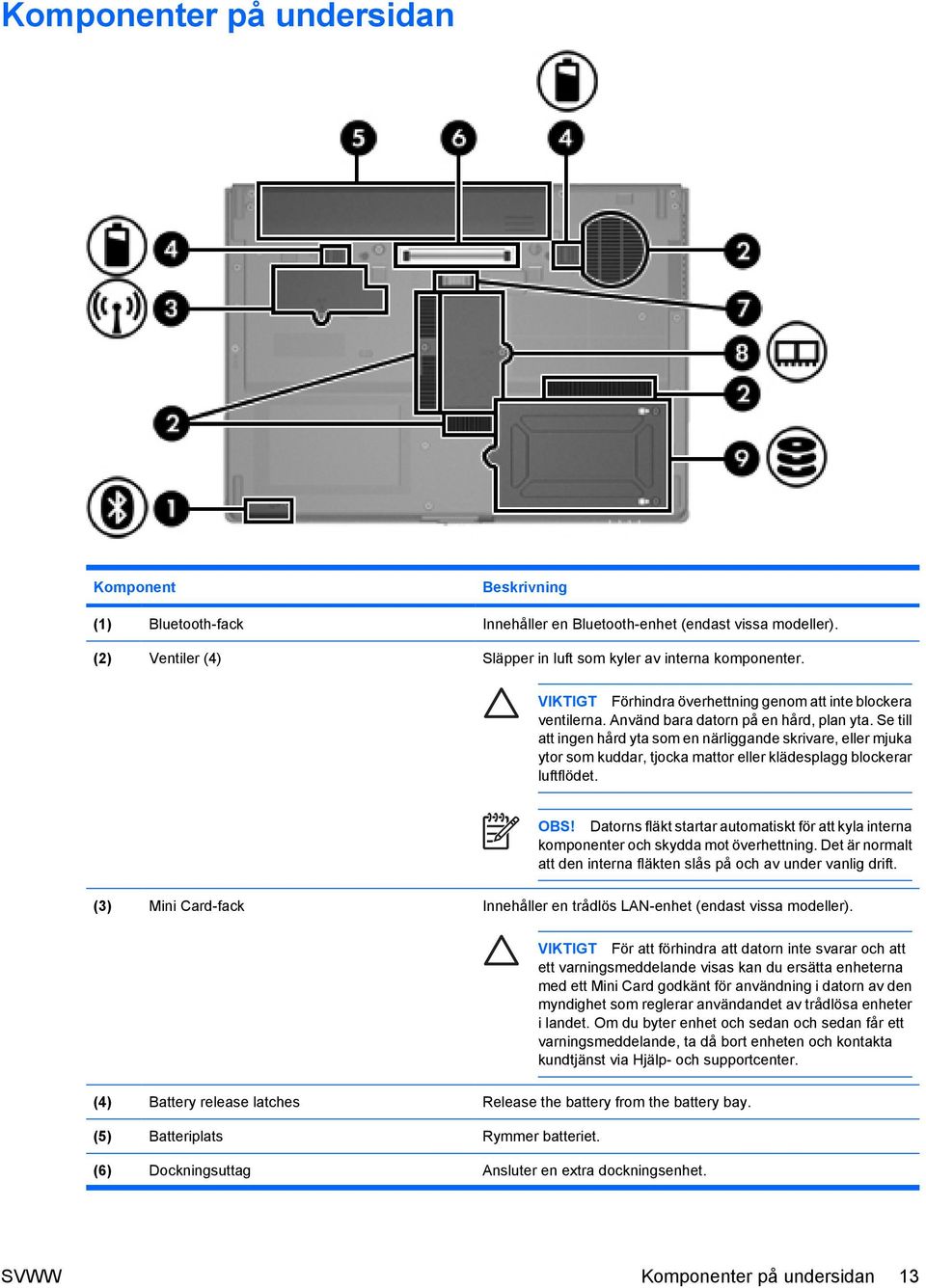

17 Komponenter på undersidan Komponent Beskrivning (1) Bluetooth-fack Innehåller en Bluetooth-enhet (endast vissa modeller). (2) Ventiler (4) Släpper in luft som kyler av interna komponenter. VIKTIGT Förhindra överhettning genom att inte blockera ventilerna. Använd bara datorn på en hård, plan yta. Se till att ingen hård yta som en närliggande skrivare, eller mjuka ytor som kuddar, tjocka mattor eller klädesplagg blockerar luftflödet. OBS! Datorns fläkt startar automatiskt för att kyla interna komponenter och skydda mot överhettning. Det är normalt att den interna fläkten slås på och av under vanlig drift. (3) Mini Card-fack Innehåller en trådlös LAN-enhet (endast vissa modeller). VIKTIGT För att förhindra att datorn inte svarar och att ett varningsmeddelande visas kan du ersätta enheterna med ett Mini Card godkänt för användning i datorn av den myndighet som reglerar användandet av trådlösa enheter i landet. Om du byter enhet och sedan och sedan får ett varningsmeddelande, ta då bort enheten och kontakta kundtjänst via Hjälp- och supportcenter. (4) Battery release latches Release the battery from the battery bay. (5) Batteriplats Rymmer batteriet. (6) Dockningsuttag Ansluter en extra dockningsenhet. SVWW Komponenter på undersidan 13

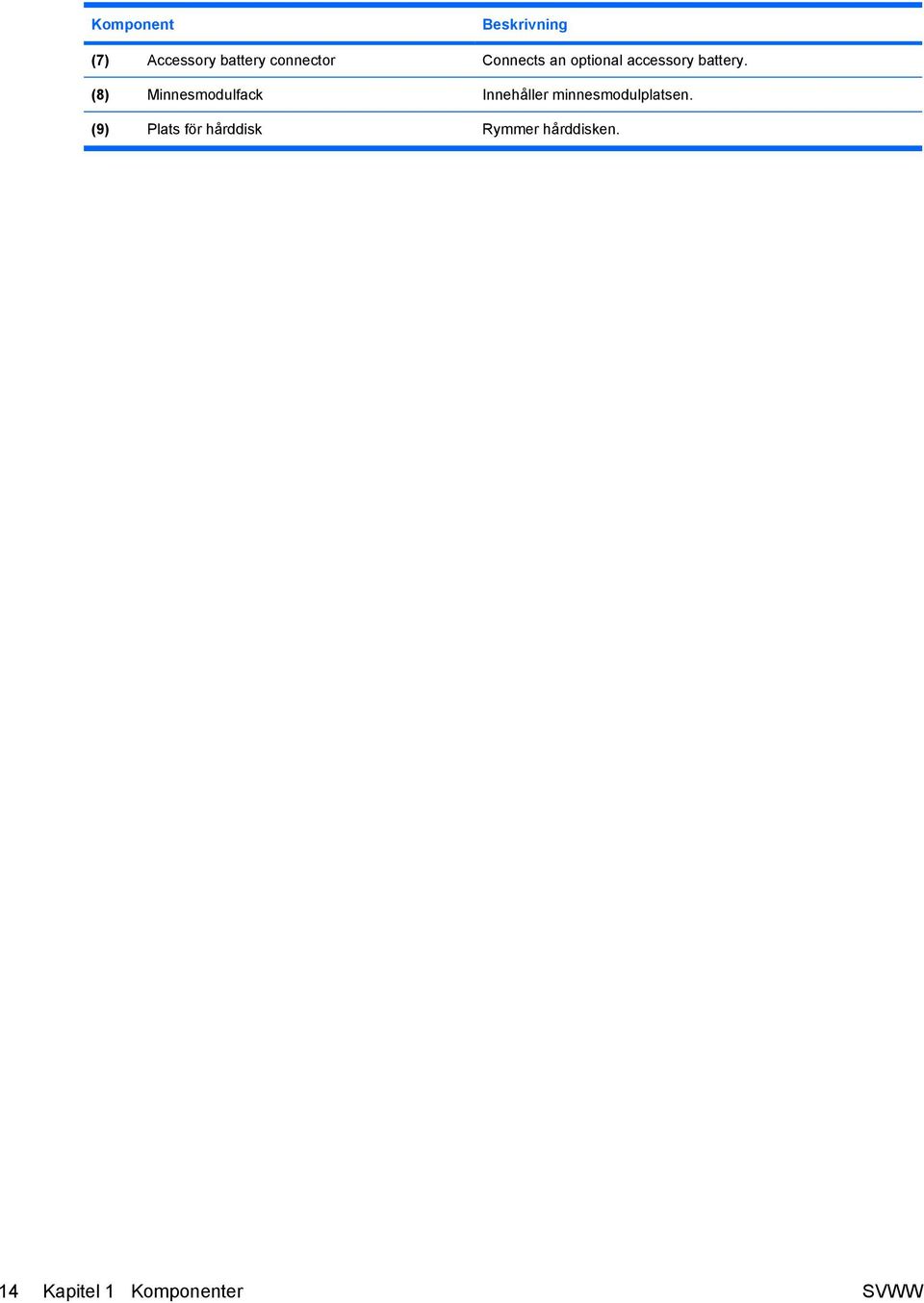

18 Komponent Beskrivning (7) Accessory battery connector Connects an optional accessory battery. (8) Minnesmodulfack Innehåller minnesmodulplatsen. (9) Plats för hårddisk Rymmer hårddisken. 14 Kapitel 1 Komponenter SVWW

19 Bildskärmskomponenter Komponent Beskrivning (1) Frigöringsspärr för bildskärm Öppnar datorn. (2) Intern skärmströmbrytare Stänger av bildskärmen om skärmen är stängd när datorn kopplas på. OBS! utsida. Den här kontakten är inte åtkomlig från datorns SVWW Bildskärmskomponenter 15

20 WLAN-antenn Två trådlösa antenner skickar och tar emot trådlösa enhetssignaler over lokala trådlösa nätver(wlan). Dessa antenner är inte synliga från datorns utsida. Föreskrifter för trådlösa enheter gällande ditt land finns i landets avsnitt i Säkerhet, föreskrifter och miljö i Hjälp och support. OBS! hinder. OBS! Optimal överföring får du genom att se till att området närmast antennerna är fritt från Bildskärmen måste vara öppen för att du ska kunna ansluta till ett trådlöst nätverk. 16 Kapitel 1 Komponenter SVWW

21 WWAN-antenner Med antennen för trådlös anslutning, som finns innanför skärmhöljet, kan datorn anslutas till ett trådlöst utbrett nätverk (WWAN-nät). Därefter kan datorn anslutas till Internet, med den integrerade HP-modulen för trådlöst bredband och en tjänst från en godkänd mobilnätsoperatör. Mer information om HP-modulen för trådlöst bredband och om hur du registrerar dig för tjänsten finns i Komma igång med HP-modulen för trådlöst bredband som medföljde datorn. SVWW WWAN-antenner 17

22 Ytterligare maskinvarukomponenter Komponent Beskrivning (1) Nätsladd* Ansluter nätadaptern till ett eluttag. (2) HP Smart AC Adapter Omvandlar växelström till likström. OBS! Datorn drivs på likström som kan tillföras av en nät- eller likströmskälla. Även om datorn kan drivas av en fristående likströmskälla, rekommenderar vi att den endast drivs med en nätströmsadapter eller en likströmskälla som HP har levererat och godkänt för användning med datorn. (3) Modemkabel* Ansluter det inbyggda modemet till ett RJ-11-telefonjack eller till en landsspecifik modemadapter. (4) Batteri* Driver datorn när den inte är ansluten till extern ström. (5) Landsspecifik modemkabeladapter (endast vissa modeller) Anpassar modemkabel till telefonjack som inte är av RJ-11-typ. *Modemkablar, batterier och nätsladdar varierar i utseende efter land/region. 18 Kapitel 1 Komponenter SVWW

23 Etiketter På etiketterna som sitter på datorn finns information som du kan behöva när du felsöker systemet eller reser utomlands med den. Serviceetikett Visar produktnamn och serienamn, produktnummer (P/N) och serienummer (S/N) för datorn. Ha den här informationen tillgänglig när du kontaktar kundtjänst. Serviceetiketten sitter på datorns undersida. Microsofts äkthetscertifikat Innehåller Microsoft Windows produktnyckel. Du kan behöva produktnyckeln för att uppdatera eller felsöka operativsystemet. Det här certifikatet sitter på datorns undersida. Myndighetsetikett Visar bestämmelser om datorn. Myndighetsetiketten sitter på datorns undersida. Modemgodkännandeetikett Visar bestämmelser om modemet och godkännandemärkningar som krävs av en del länder/regioner där modemet har godkänts för användning. Du kan behöva denna information när du reser utomlands. Modemgodkännandeetiketten sitter på datorns undersida. Certifieringsetikett(er) för trådlöst Ger information om extra trådlösa enheter som finns på vissa modeller och godkännandemärkningar för några av länderna där enheter har godkänts för användning. En extra enhet kan vara en trådlös enhet, t ex en enhet för trådlöst lokalt nätverk (LAN) eller en extra Bluetooth -enhet. Om din datormodell inkluderar en eller flera trådlösa enheter, följer en eller flera certifieringsetiketter med datorn. Du kan behöva denna information när du reser utomlands. Certifieringsetiketter för trådlöst sitter på datorns undersida. SVWW Etiketter 19

24 2 Specifikationer Driftsmiljö Informationen om operativsystemet i nedanstående tabell kan vara användbar om du kommer att använda eller transportera datorn till miljöer med extrema väderförhållanden. Faktor Metriskt USA Temperatur I drift (skriver inte till den optiska disken) 0 C to 35 C 32 F to 95 F I drift (skriver till den optiska disken) 5 C to 35 C 41 F to 95 F Ej i drift -20 C to 60 C -4 F to 140 F Relativ fuktighet (ej kondenserande) I drift 10 % till 90 % 10 % till 90 % Ej i drift 5 % till 95 % 5 % till 95 % Maximal altitud (utan lufttryck) I drift (14,7 till 10,1 psia*) -15 m till m ,00 cm till ,00 cm Ej i drift (14,7 till 4,4 psia*) -15 m till m -50 till fot *PSIA (Pounds per square inch absolute) är en annan måttenhet för altitud. 20 Kapitel 2 Specifikationer SVWW

25 Märkvärde för strömförsörjning Ströminformationen i det här avsnittet kan vara till hjälp om du planerar att resa utomlands med datorn. Datorn drivs på likström som kan tillföras av en nät- eller likströmskälla. Även om datorn kan drivas av en fristående likströmskälla, rekommenderar vi att den endast drivs med en nätströmsadapter eller en likströmskälla som HP har levererat och godkänt för användning med datorn. Datorn kan hantera likström inom följande specifikationer. Inström Driftspänning Driftström Märkvärde 18,5 V 3,5 A 65 W; 19,0 V 4,74 A 90 W 3,5 A eller 4,9 A Denna produkt har utformats för IT-strömsystem i Norge med fas till fas-spänning som inte överstiger 240 V rms. SVWW Märkvärde för strömförsörjning 21
