1 Notebook-datorn - en översikt Dokumentartikelnummer: Januari 2007 I den här handbok beskrivs maskinvarufunktionerna i datorn.

2 Innehåll 1 på ovansidan Lampor Pekdon Knappar och läsare Tangenter Snabbtangentöversikt på framsidan på baksidan på höger sida på vänster sida på undersidan Trådlösa antenner Ytterligare maskinvarukomponenter Etiketter Specifikationer Driftsmiljö Märkvärde för strömförsörjning Sakregister Notebook-datorn - en översikt ii

3 1 I det här kapitlet beskrivs maskinvarufunktionerna i datorn. Så här visar du en lista över de maskinvaror som är installerade på datorn: 1. Välj Start > Datorn > Systemegenskaper. 2. I vänster ruta klickar du på Enhetshanteraren. Du kan även lägga till maskinvara eller ändra enhetskonfigurationer med Enhetshanteraren. Vilka komponenter som ingår i datorn kan variera beroende på var du har köpt datorn och på modell. Bilderna i det här kapitlet visar de externa standardfunktioner som ingår i de flesta datormodeller. Notebook-datorn - en översikt 1 1

4 på ovansidan Lampor 1 Lampa för avstängt ljud Tänd: Datorns ljud är avstängt. 2 Caps Lock-lampa Tänd: Caps Lock är aktiverat. 3 Enhetslampan Blinkande grön: Hårddisken används. Gulbrun: HP Mobile Data Protection 3D med accelerometer-programvara har tillfälligt parkerat den inbyggda hårddisken. (Fortsättning) 1 2 Notebook-datorn - en översikt

5 4 Batterilampa Gulbrun: Ett batteri laddas. Grön: Ett batteri är nästan fulladdat. Blinkande gul: Ett batteri som är datorns enda tillgängliga strömkälla har nått en låg batteriladdningsnivå. När batteriet har nått en kritiskt låg batteriladdningsnivå börjar batterilampan blinka snabbare. Släckt: Om datorn är ansluten till extern strömkälla släcks lampan när alla batterier i datorn är fulladdade. Om datorn inte är ansluten till extern ström är lampan släckt tills batteriet når låg batteriladdningsnivå. 5 Strömlampa Grön: Datorn är påsatt. Blinkande grön: Datorn är i vänteläge. Släckt: Datorn är avstängd eller i viloläge. 6 Lampa för trådlöst Tänd: En inbyggd trådlös enhet t ex ett trådlöst lokalt nätverk (WLAN) eller en Bluetooth -enhet är påsatt. 7 Num Lock-lampa Tänd: Num Lock eller det inbäddade numeriska tangentbordet är aktiverat. Notebook-datorn - en översikt 1 3

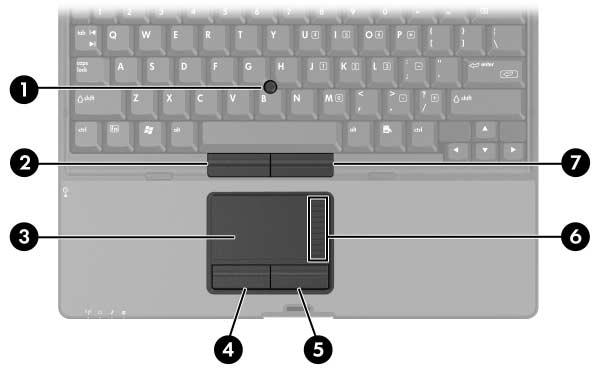

6 Pekdon Pekdonet och styrplattekontrollerna kan användas omväxlande. I nedanstående bild och tabell beskrivs pekdonen i datorn, vilka kan variera efter modell. 1 Styrknapp Flyttar pekaren och väljer eller aktiverar objekt på skärmen. 2 Vänster pekdonsknapp Fungerar som vänsterknappen på en extern mus. 3 Styrplatta* Flyttar pekaren och väljer eller aktiverar objekt på skärmen. Kan ställas in att utföra andra musfunktioner som rullning, val och dubbelklickning. 4 Vänster knapp på styrplattan* Fungerar som vänsterknappen på en extern mus. (Fortsättning) 1 4 Notebook-datorn - en översikt

7 5 Höger knapp på styrplattan* Fungerar som högerknappen på en extern mus. 6 Styrplattans rullningszon* Rulla uppåt och nedåt. 7 Höger pekdonsknapp Fungerar som högerknappen på en extern mus. *I den här tabellen beskrivs standardinställningarna. Om du vill visa och ändra inställningar för styrplattan väljer du Start > Kontrollpanelen > Maskinvara och ljud > Mus. Notebook-datorn - en översikt 1 5

8 Knappar och läsare 1 Fingeravtrycksläsare Tillåter inloggning till Windows med hjälp av fingeravtryck i stället för med lösenord. 2 Presentationsknappen Startar presentationsfunktionen. 3 Stäng av ljud, knapp Stänger av och återställer datorljudet. 4 Sänk volym, knapp Sänker datorljudet. 5 Höj volym, knapp Höjer datorljudet. 1 6 Notebook-datorn - en översikt

9 Tangenter 1 Funktionstangenter (6) Utför systemfunktioner som används ofta, när du trycker på dem i kombination med Fn-tangenten. I tabellen i "Snabbtangentöversikt" finns en beskrivning av varje snabbtangent. 2 Fn-tangent Utför systemfunktioner som används ofta, när du trycker på den i kombination med en funktionstangent eller Esc-tangenten. 3 Windows logotyptangent Visar Start-menyn i Windows. 4 Windows-programtangent Visar en genvägsmeny för objekt under pekaren. 5 Inbäddade numeriska tangenter Kan användas på samma sätt som tangenterna på ett externt numeriskt tangentbord. Notebook-datorn - en översikt 1 7

10 Snabbtangentöversikt Om du vill utföra den här funktionen Initiera vänteläge avsluta viloläge Växla mellan datorns bildskärm och en extern bildskärm Visa batteriinformation Rensa batteriinformation Minska bildskärmens ljusstyrka Öka bildskärmens ljusstyrka Visa systeminformation Rensa systeminformation trycker du på Fn+F3 För på strömbrytaren mot datorns framsida. Fn+F4 Fn+F8 Fn+F8 Fn+F9 Fn+F10 Fn+Esc Esc eller klicka på OK 1 8 Notebook-datorn - en översikt

11 på framsidan 1 IR-port Möjliggör trådlös kommunikation mellan datorn och en extra IrDA-kompatibel enhet. 2 Bluetooth-modul (bara vissa modeller) Å Skickar och tar emot signaler för Bluetooth-enheter. Exponering för radiofrekvent strålning. Strålningen från den här enheten ligger under gränsen för elektromagnetisk strålning enligt FCC. Enheten ska trots detta användas på ett sådant sätt att möjligheten till mänsklig kontakt under normal drift minimeras. Du undviker risken att överskrida gränsen för exponering för radiofrekvent strålning enligt FCC genom att inte låta antennerna vara närmare personer än 20 cm vid normal drift, även när datorns bildskärm är stängd. 3 Bildskärmsfrigöringsknapp Öppnar datorn. Ä Håll disketter och andra magnetiska media borta från magnetiska fält som finns runt frigöringsknappen för bildskärmen. Magnetiska fält kan orsaka att data raderas på disketter. Notebook-datorn - en översikt 1 9

12 på baksidan 1 USB-port Ansluter en extra USB-enhet. 2 RJ-11-jack (modem) Ansluter en modemkabel. 3 RJ-45-jack (nätverk) Ansluter en nätverkskabel. 4 Strömuttag Ansluter en nätadapter. 5 Port för extern bildskärm Ansluter en extra extern VGA-bildskärm eller projektor. 6 Utgångsjack för S-video Ansluter en extra S-videoenhet som en TV, VCR, kamerainspelningsenhet, OH-projektor eller video capture-kort med en extra S-videokabel (4 stift). De extra 3 stiften i jacket gör det även möjligt att använda en extra S-video-till-sammansatt adapter med datorn Notebook-datorn - en översikt

13 på höger sida 1 Jack för ljudutgång (hörlurar) 2 Jack för ljudingång (mikrofon) Producerar datorljud när anslutet till extra stereohögtalare, hörlurar, öronsnäcka, headset eller TV-ljud. Ansluter en extra datorheadsetmikrofon, stereoenhetsmikrofon eller en monomikrofon. 3 Strömansluten USB-port Ger ström till en USB-enhet t ex en extra extern MultiBay, om den används med en strömansluten USB-kabel. 4 PC Card-kortplats eller valfrit smart card-läsare På vissa modeller kan PC Card-kortplatsen ersättas av smart card-läsaren. Om datorn har: en PC Card-kortplats har den stöd för Type I, Type II, 32-bitars (CardBus) eller 16-bitars PC Card-kort. en smart card-läsare godtar den smart card-kort eller Java Card-kort. 5 Plats för digitala media Godtar SD (Secure Digital)-minneskort eller MultiMediaCards. Notebook-datorn - en översikt 1 11

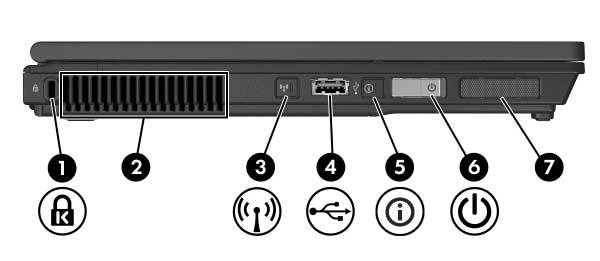

14 på vänster sida 1 Plats för säkerhetskabel Kopplar en extra säkerhetskabel till datorn. Ä Säkerhetskabeln har utformats för att ha avskräckande effekt men kan inte alltid förhindra att datorn missbrukas eller stjäls. 2 Ventil Kyler av interna komponenter. Ä Du förhindrar överhettning genom att inte blockera ventilerna. Använd datorn bara på en hård och plan yta. Se till att ingen hård yta som en närliggande skrivare, eller mjuka ytor som kuddar, tjocka mattor eller klädesplagg blockerar luftflödet. Datorns fläkt startar automatiskt för att kyla av interna komponenter och förhindra överhettning. Det är normalt att den inbyggda fläkten startar och stoppar under drift. 3 Knapp för trådlöst (bara vissa modeller) Sätter på eller stänger av funktionen för trådlöst men upprättar inte någon trådlös anslutning. Innan du kan upprätta en trådlös anslutning måste ett trådlöst nätverk vara installerat. (Fortsättning) 1 12 Notebook-datorn - en översikt

15 4 USB-port Ansluter en extra USB-enhet. 5 Knappen Info Center (Informationscenter) Startar Info Center som gör att du kan öppna olika programvarulösningar. 6 Strömbrytare* När datorkåpan är borttagen sätter du på datorn genom att föra på strömbrytaren mot datorns framsida och släppa. Om datorn inte längre svarar och det inte går att använda någon av avstängningsprocedurerna i Microsoft Windows för du strömbrytaren mot datorns framsida och håller kvar den i 5 sekunder för att stänga av datorn. Du kan läsa mer om ströminställningar genom att välja Start > Kontrollpanelen > System och underhåll > Energialternativ. 7 Högtalare Producerar datorljud. *I den här tabellen beskrivs standardinställningarna. Information om hur du ändrar ströminställningarna finns i användarhandböckerna i Hjälp och support. Notebook-datorn - en översikt 1 13

16 på undersidan 1 Dockningsuttag Ansluter datorn till en extra dockningsenhet. 2 Uttag för tillbehörsbatteri Ansluter ett extra tillbehörsbatteri. 3 Ventiler (2) Kyler av interna komponenter. Ä Förhindra överhettning genom att inte blockera ventilerna. Använd datorn bara på en hård och plan yta. Se till att ingen hård yta som en närliggande skrivare, eller mjuka ytor som kuddar, tjocka mattor eller klädesplagg blockerar luftflödet. Datorns fläkt startar automatiskt för att kyla av interna komponenter och förhindra överhettning. Det är normalt att den inbyggda fläkten startar och stoppar under drift. 4 Batteriplats Rymmer det inbyggda huvudbatteriet. (Fortsättning) 1 14 Notebook-datorn - en översikt

17 5 Frigöringsspärr för primärt batteri Frigör huvudbatteriet från batteriplatsen. 6 Hårddiskplats Rymmer hårddisken. 7 Fack för expansionsminnesmodul Innehåller en plats för expansionsminnesmodul. Notebook-datorn - en översikt 1 15

18 Trådlösa antenner På vissa datormodeller finns det 2 trådlösa antenner som skickar och tar emot signaler från trådlösa enheter. Dessa antenner är inte synliga från datorns utsida. Föreskrifter för trådlösa enheter i ditt område finns i handboken Säkerhet, föreskrifter och miljö i Hjälp och support. Du uppnår optimal överföring genom att låta områden nära antennerna vara fria från hinder Notebook-datorn - en översikt

19 Ytterligare maskinvarukomponenter 1 HP Smart-nätadapter Omvandlar växelström till likström. 2 Nätsladd* Ansluter nätadaptern till ett nätuttag. 3 Huvudbatteri* Driver datorn när den inte är ansluten till extern ström. 4 Modemkabel* Ansluter ett inbyggt modem till ett RJ-11-telefonjack eller till en landsspecifik modemadapter. 5 Landsspecifik modemadapter (inkluderad per region efter behov)* Anpassar modemkabel till telefonjack som inte är av RJ-11-typ. *Modemkablar, batterier och nätsladdar varierar i utseende efter land/region. Notebook-datorn - en översikt 1 17

20 Etiketter På etiketterna som sitter på datorn finns information som du kan behöva när du felsöker systemet eller reser utomlands med datorn. Serviceetikett Visar produktmärke och serienamn, serienummer (s/n) och produktnummer (p/n) för datorn. Ha denna information tillgänglig när du kontaktar Kundtjänst. Serviceetiketten sitter på datorns undersida. Informationen på serviceetiketten får du även om du väljer Hjälp och support. Microsoft äkthetsbevisetikett Innehåller Windows-produktnyckeln. Du kan behöva produktnyckeln för att uppdatera eller felsöka operativsystemet. Detta certifikat sitter på datorns undersida. Myndighetsetikett Visar bestämmelser för datorn. Bestämmelseetiketten sitter på datorns undersida. Modemgodkännandeetikett Visar bestämmelser om modemet och godkännandemärkningar som krävs av en del länder/regioner där modemet har godkänts för användning. Du kan behöva denna information när du reser utomlands. Etiketten med modemgodkännande sitter på datorns undersida. Certifieringsetiketter för trådlös kommunikation Visar information om extra trådlösa enheter som finns för vissa modeller och godkännandemärkningarna för en del länder i vilka enheterna har godkänts för användning. En extra enhet kan vara en WLAN-enhet (trådlöst lokalt nätverk) eller en extra Bluetooth -enhet. Om datormodellen innehåller en eller flera trådlösa enheter medföljer en certifieringsetikett per enhet med datorn. Du kan behöva denna information när du reser utomlands. Certifieringsetiketter för trådlös kommunikation sitter på datorns undersida Notebook-datorn - en översikt

21 2 Specifikationer I nedanstående avsnitt finns information om specifikationerna för operativsystemet och strömangivelser för datorn. Driftsmiljö Informationen om operativsystemet i nedanstående tabell kan vara användbar om du kommer att använda eller transportera datorn till miljöer med extrema väderförhållanden. Faktor Metriskt USA Temperatur I drift (inte skrivning till optisk skiva) 0 C till 35 C 32 F till 95 F I drift (skrivning till optisk skiva) 5 C till 35 C 41 F till 95 F Ej i drift -20 C till 60 C -4 F till 140 F Relativ fuktighet (ej kondenserande) I drift 10 % till 90 % 10 % till 90 % Ej i drift 5 % till 95 % 5 % till 95 % Maximal höjd (utan tryckkabin) I drift (14,7 till 10,1 psia) -15 m till m -50 fot till fot Ej i drift (14,7 till 4,4 psia) -15 m till m -50 fot till fot Notebook-datorn - en översikt 2 1

22 Specifikationer Märkvärde för strömförsörjning Ströminformationen i det här avsnittet kan vara till hjälp om du planerar att resa utomlands med datorn. Datorns drivs på likström och kan tillföras av en nät- eller likströmskälla. Även om datorn kan drivas av en fristående likströmskälla, rekommenderar vi att den bara drivs med en nätströmsadapter eller likströmssladd från eller godkänd av HP. Datorn kan hantera likström med nedanstående specifikationer. Strömförsörjning Driftsspänning Driftström Grad 18,5 V 3,5 A - 65 W 3,5 A Denna produkt har utformats för IT-strömsystem i Norge med fas till fas-spänning som inte överstiger 240 V rms. 2 2 Notebook-datorn - en översikt

23 Sakregister B Batteri, uttag för tillbehörsbatteri 1 14 Batterilampa 1 3 Batteriplats, huvud 1 14 Bildskärmsfrigöringsknapp 1 9 Bluetooth-modul 1 9 C Caps Lock-lampa 1 2 D Dockningsuttag 1 14 E Enhetslampa 1 2 Etiketter 1 18 F Fack för expansionsminnesmodul 1 15 Fingeravtrycksläsare 1 6 Fn-tangent 1 7 Frigöringsspärr för batteri 1 15 Fuktighetsspecifikationer 2 1 Funktionstangenter 1 7 H HP Smart-nätadapter 1 17 höger knapp på styrplattan 1 5 Höger pekdonsknapp 1 5 Högtalare 1 13 Höjdspecifikationer 2 1 I Inbyggt numeriskt tangentbord 1 7 Infraröd port 1 9 J Jack Ljudingång (mikrofon) 1 11 Ljudutgång (hörlurar) 1 11 RJ-11 (modem) 1 10 RJ-45 (nätverk) 1 10 S-videoutgång 1 10 Jack för hörlurar 1 11 Jack för ljudingång (mikrofon) 1 11 Jack för ljudutgång (hörlurar) 1 11 Jack för S-videoutgång 1 10 Java Card-kort 1 11 Notebook-datorn - en översikt Sakregister 1

24 Sakregister K Knapp för ljudavstängning 1 6 Knapp för trådlöst 1 12 Knappar Höger på pekdon 1 5 Höger på styrplattan 1 5 Info Center (Informationscenter) 1 13 Presentation 1 6 Trådlöst 1 12 Volym 1 6 Vänster pekdon 1 4 Vänster på styrplattan 1 4 Knappen Info Center (Informationscenter) 1 13 L Lampa för trådlöst 1 3 Lampor Avstängt ljud 1 2 Batteri 1 3 Caps Lock 1 2 Enhet 1 2 Num lock 1 3 Ström 1 3 Trådlöst 1 3 Landsspecifik modemadapter 1 17 M Mikrofonjack 1 11 Miljöspecifikationer 2 1 Minnesmodulfack, expansion 1 15 Modemjack 1 10 MultiMediaCard 1 11 Märkvärdesspecifikationer för strömförsörjning 2 2 N Num Lock-lampa 1 3 Nätadapter 1 10 Nätverksjack 1 10 P PC Card-kortplats 1 11 Pekdon, placering 1 4 Pekdonsknappar 1 4 Plats för digitala medier 1 11 Plats för hårddisk 1 15 Plats för säkerhetskabel 1 12 Platser Digitala media 1 11 PC Card-kort 1 11 Port för extern bildskärm 1 10 Presentationsknapp 1 6 R Resa med datorn, miljöspecifikationer 2 2 RJ-11-jack (modem) 1 10 RJ-45-jack (nätverk) 1 10 S Smart card-kort 1 11 Smart card-läsare 1 11 Specifikationer Driftsmiljö 2 1 Märkvärde för strömförsörjning 2 2 Specifikationer för driftsmiljö 2 1 Strömbrytare 1 13 Sakregister 2 Notebook-datorn - en översikt

25 Sakregister Strömlampa 1 3 Strömuttag 1 10 Styrplattans rullningszon 1 5 Styrplatteknappar 1 4 Styrplatteplacering 1 4 T Tangenter Fn 1 7 Funktion 1 7 Windows-logotyp 1 7 Windows-program 1 7 Temperaturspecifikationer 2 1 Tillbehörsbatteri 1 14 Trådlösa antenner 1 16 U USB-port 1 11, 1 13 Uttag Docka 1 14 Ström 1 10 Tillbehörsbatteri 1 14 Uttag för tillbehörsbatteri 1 14 V Ventiler 1 12, 1 14 Volym Kontroller 1 6 Lampa för avstängt 1 2 Vänster knapp på styrplattan 1 4 Vänster pekdonsknapp 1 4 W Windows logotyptangent 1 7 Windows-programtangent 1 7 Notebook-datorn - en översikt Sakregister 3

26 Copyright 2007 Hewlett-Packard Development Company, L.P. Microsoft och Windows är USA-registrerade varumärken som tillhör Microsoft Corporation. Bluetooth är ett varumärke som tillhör ägaren och som används av Hewlett-Packard Company under licens. SD-logotypen är ett varumärke som tillhör ägaren. Java är ett USA-registrerat varumärke som tillhör Sun Microsystems, Inc. Informationen i det här dokumentet kan ändras utan föregående meddelande. De enda garantierna för HP-produkter och tjänster presenteras i de uttryckliga garantier som levereras tillsammans med sådana produkter och tjänster. Inget i detta dokument ska tolkas som att det utgör ytterligare en garanti. HP ansvarar inte för tekniska eller redaktionella fel eller utelämnad information i detta dokument. Notebook-datorn - en översikt Första utgåvan, januari 2007 Dokumentartikelnummer:
