1 Notebook-datorn en översikt Dokumentartikelnummer: Oktober 2005 I den här handbok beskrivs maskinvarufunktionerna i datorn.

2 Innehåll 1 er er på ovansidan Tangenter Styrplatta Knappar och omkopplare Lampor er på framsidan er på baksidan er på höger sida er på vänster sida er på undersidan Bildskärmskomponenter Trådlösa antenner (bara vissa modeller) Ytterligare maskinvarukomponenter Etiketter Specifikationer Driftsmiljö Märkvärde för strömförsörjning In- och utsignaler via expansionport Sakregister Notebook-datorn en översikt ii

3 1 er I den här handbok beskrivs maskinvarufunktionerna i datorn. Så här visar du en lista över de maskinvaror som är installerade på datorn: 1. Välj Start > Den här datorn. 2. I fönstret Systemaktiviteter i vänster ruta väljer du Visa systeminformation. 3. Välj fliken Maskinvara > Enhetshanteraren. Du kan även lägga till maskinvara eller ändra enhetskonfigurationer med Enhetshanteraren. Vilka komponenter som ingår i datorn kan variera beroende på var du har köpt datorn och på modell. Bilderna i det här kapitlet visar de standardfunktioner som ingår i de flesta datormodeller. Notebook-datorn en översikt 1

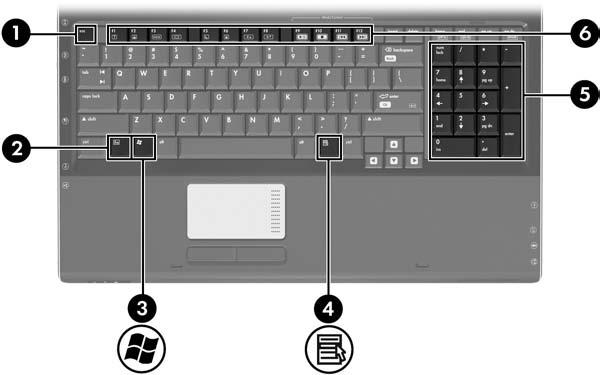

4 er på ovansidan Tangenter 1 Esc -tangent Visar systeminformation när den trycks ned i kombination med Fn-tangenten. 2 Fn-tangent Utför systemfunktioner som används ofta, när du trycker på den i kombination med en funktionstangent eller Esc-tangenten. 3 Windows logotyptangent Visar Start-menyn i Windows. 4 Windows-programtangent Visar en genvägsmeny för objekt under pekaren. 5 Tangenter på det numeriska tangentbordet Kan användas på samma sätt som tangenterna på ett externt numeriskt tangentbord. 6 Funktionstangenter Utför vanliga systemfunktioner när den trycks ned i kombination med Fn-tangenten. Notebook-datorn en översikt 2

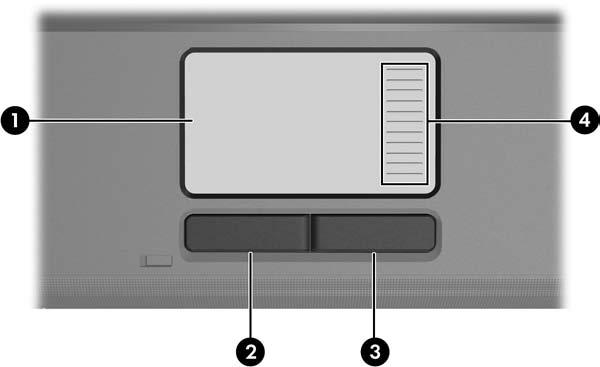

5 Styrplatta 1 Styrplatta* Flyttar pekaren och väljer eller aktiverar objekt på skärmen. Kan ställas in att utföra andra musfunktioner som rullning, val och dubbelklickning. 2 Vänster knapp på styrplattan* Fungerar som vänster knapp på en extern mus. 3 Höger knapp på styrplattan* Fungerar som höger knapp på en extern mus. 4 Styrplattans rullningszon* Rullar upp eller ned. *I den här tabellen beskrivs standardinställningarna. Notebook-datorn en översikt 3

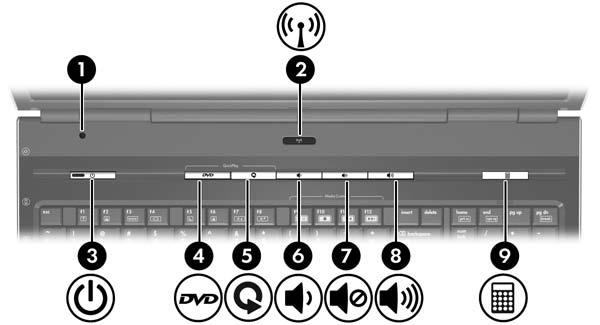

6 Knappar och omkopplare 1 Strömbrytare för bildskärm Initierar vänteläge om bildskärmen stängs medan datorn är påsatt. 2 Knapp för trådlöst (bara vissa modeller)* Sätter på eller stänger av funktionerna för trådlöst men upprättar inte någon trådlös anslutning. Innan du kan upprätta en trådlös anslutning måste ett trådlöst nätverk vara installerat. (Fortsättning) Notebook-datorn en översikt 4

7 3 Strömknapp* När datorn är avstängd, trycker du för att starta den. påsatt, trycker du för att gå in i viloläge. i vänteläge, trycker du snabbt för att avsluta vänteläget. i viloläge, trycker du snabbt för att avsluta viloläget. Om datorn har slutat att svara och det inte går att använda avstängningsprocedurerna i Microsoft Windows, stänger du av datorn genom att trycka och hålla ned strömknappen i minst 5 sekunder. (Fortsättning) Notebook-datorn en översikt 5

8 4 DVD-knapp Om QuickPlay inte är installerat (bara vissa modeller) och datorn är påsatt, öppnar du standard-dvdprogrammet om du vill starta en DVD i den optiska enheten. avstängd, ingen funktion. i vänteläge, återgår datorn från vänteläge till Windows. i vänteläge, återgår datorn från viloläge till Windows. Om QuickPlay är är installerat (bara vissa modeller) och datorn är påsatt, öppnar du standard-dvd-programmet om du vill starta en DVD i den optiska enheten. avstängd, öppnas QuickPlay där DVD:n kan startas i den optiska enheten. i vänteläge, återgår datorn från vänteläge till Windows. i viloläge, återgår datorn från viloläge till Windows. Läs i dokumentationen till QuickPlay för mer information om hur du använder QuickPlay. (Fortsättning) Notebook-datorn en översikt 6

9 5 Medieknapp Om QuickPlay inte är installerat (bara vissa modeller) och datorn är påsatt, öppnas musikprogrammet eller mediemenyn där du kan välja ett multimedieprogram. avstängd, ingen funktion. i vänteläge, återgår datorn från vänteläge till Windows. i viloläge, återgår datorn från viloläge till Windows. Om QuickPlay är är installerat (bara vissa modeller) och datorn är påsatt, öppnas musikprogrammet eller mediemenyn där du kan välja ett multimedieprogram. avstängd, öppnas musikprogrammet eller mediemenyn där du kan välja ett multimedieprogram. i vänteläge, återgår datorn från vänteläge till Windows. i viloläge, återgår datorn från viloläge till Windows. Läs i dokumentationen till QuickPlay för mer information om hur du använder QuickPlay. 6 Sänk volym, knapp Sänker systemvolymen. 7 Stäng av ljud, knapp Stänger av systemljudet. 8 Höj volym, knapp Höjer systemvolymen. 9 Kalkylatorknappen Öppnar kalkylatorn i Microsoft Windows. *I den här tabellen beskrivs standardinställningarna. Om du vill använda kalkylatorn trycker du antingen på programknapparna eller på knapparna på tangentbordet. Notebook-datorn en översikt 7

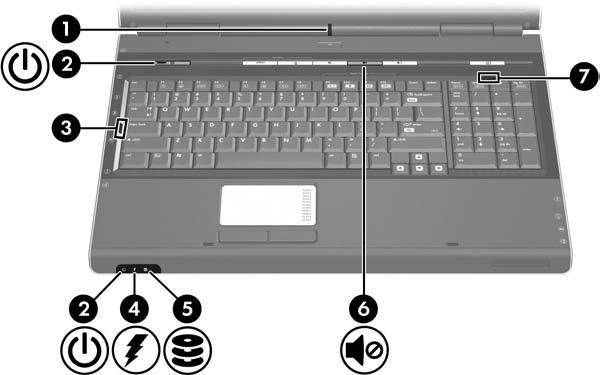

10 Lampor 1 Lampa för trådlöst (bara vissa modeller) Tänd: En inbyggd trådlös enhet t ex ett trådlöst lokalt nätverk (LAN) eller en Bluetooth -enhet är påsatt. 2 Strömlampor* (2) Tänd: Datorn är påsatt. Blinkande: Datorn är i vänteläge. Släckt: Datorn är avstängd eller i viloläge. 3 Caps Lock-lampa Tänd: Caps Lock är aktiverat. (Fortsättning) Notebook-datorn en översikt 8

11 4 Batterilampa Tänd: Ett batteri är fulladdat eller nästan fulladdat. Släckt: Om datorn är ansluten till extern strömkälla släcks lampan när alla batterier i datorn är fulladdade. Om datorn inte är ansluten till extern ström är lampan släckt tills batteriet når låg batteriladdningsnivå. Blinkande: Ett batteri som är datorns enda tillgängliga strömkälla når låg batteriladdningsnivå. När batteriet har nått en kritiskt låg batteriladdningsnivå börjar batterilampan blinka snabbare. 5 Lampa för IDE (Integrated Drive Electronics)-enhet Blinkande: Hårddisken eller den optiska enheten används. 6 Lampa för avstängt ljud Tänd: Datorns ljud stängs av. 7 Num Lock-lampa Tänd: Num Lock är aktiverat. *Det finns 2 strömlampor som visar samma information. Lampan på strömknappen syns bara när datorn är öppen. Den andra strömlampan syns alltid även när datorn är stängd. Notebook-datorn en översikt 9

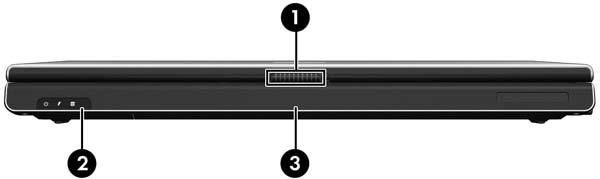

12 er på framsidan 1 Frigöringsspärr för bildskärm Öppnar datorn. 2 IR-lins Länkar datorn till en extra fjärrkontroll. 3 Högtalare Producerar systemljud. Notebook-datorn en översikt 10

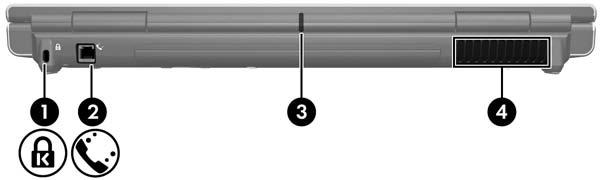

13 er på baksidan 1 Plats för kabellås Kopplar en extra säkerhetskabel till datorn. Säkerhetskabeln har utformats för att ha avskräckande effekt men kan inte alltid förhindra att datorn missbrukas eller stjäls. 2 RJ-11-jack (modem) Ansluter en modemkabel. (Fortsättning) Notebook-datorn en översikt 11

14 3 Lampa för trådlöst (bara vissa modeller) Tänd: En inbyggd trådlös enhet t ex ett trådlöst lokalt nätverk (LAN) eller en Bluetooth -enhet är påsatt. 4 Utblåsningsventil* Kyler av interna komponenter. Ä Du förhindrar överhettning genom att inte blockera ventilerna. Använd datorn bara på en hård och plan yta. Se till att ingen hård yta som en närliggande skrivare, eller mjuka ytor som kuddar, tjocka mattor eller klädesplagg blockerar luftflödet. Datorns fläkt startar automatiskt för att kyla av interna komponenter och förhindra överhettning. Det är normalt att den inbyggda fläkten startar och stoppar under drift. *Det finns 3 ventiler i datorn. De andra ventilerna sitter på datorns undersida. Notebook-datorn en översikt 12

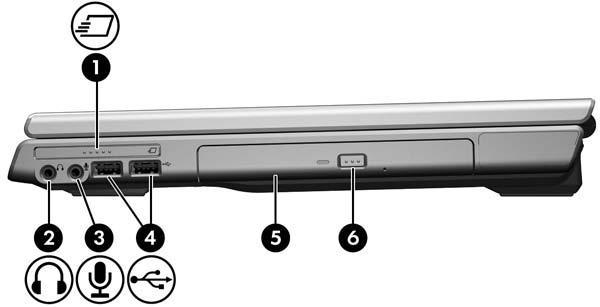

15 er på höger sida 1 ExpressCard-kortplats Stöder extra ExpressCard/54- eller ExpressCard/34-kort. 2 Jack för ljudutgång (hörlurar) Producerar systemljud när anslutet till extra stereohögtalare, hörlurar, öronsnäcka, headset eller TV-ljud. Det här jacket kan även användas för S/PDIF digitalt ljud. 3 Jack för ljudingång (mikrofon) Ansluter en extra headsetmikrofon eller en monomikrofon. 4 USB-portar (2) Ansluter en extra USB-enhet. 5 Optisk enhet Läser en optisk skiva. 6 Knapp för optisk enhet Frigör mediefacket. Notebook-datorn en översikt 13

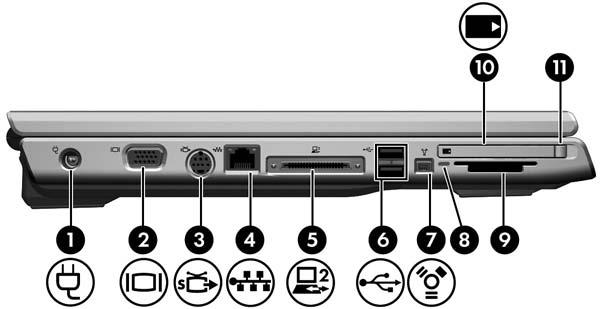

16 er på vänster sida 1 Strömuttag Ansluter en nätadapter eller en extra strömadapter. 2 Port för extern bildskärm Ansluter en extern bildskärm. 3 Utgångsjack för S-video Ansluter en extra S-videoenhet som en TV, VCR, kamerainspelningsenhet, OH-projektor eller video capture-kort. 4 RJ-45-jac (nätverk) Ansluter en nätverkskabel. 5 Expansionsport 2 Ansluter datorn till en extra dockningsenhet. 6 USB-portar (2) Ansluter en extra USB-enhet port Ansluter en extra 1394-enhet, t ex en kamerainspelningsenhet. 8 Platslampa för digitala media Tänd: Ett kort på digitalmedieplatsen används. (Fortsättning) Notebook-datorn en översikt 14

17 9 Plats för digitala media Stöder 7 extra digitalkortsformat: Secure Digital (SD)-minneskort, Secure Digital Input/Output (SD I/O), MultiMediaCard, Memory Stick, Memory Stick Pro, SmartMedia-kort och xd-picture Card. - PC Card-kortplats Stöder extra PC Card-kort av typen I eller II. q Utmatningsknapp för PC Card-kort Matar ut PC Card-kortet från PC Card-kortplatsen. Notebook-datorn en översikt 15

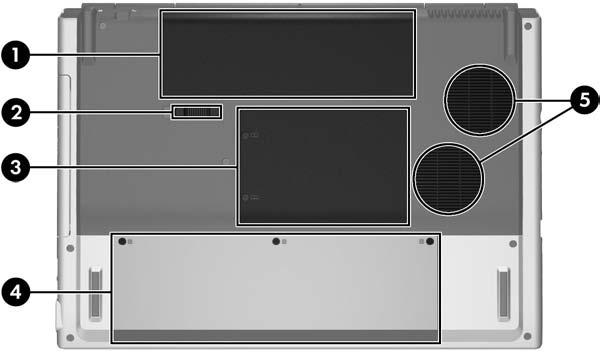

18 er på undersidan 1 Batteriplats* Rymmer batteriet. 2 Frigöringsspärr för Frigör batteriet från batteriplatsen. primärt batteri 3 Minnesmodulfack Rymmer minnesmodulplatser. (Fortsättning) Notebook-datorn en översikt 16

19 4 Plats för hårddisk Rymmer den interna primära hårddisken. Hårddiskplatsen stöder även en extra sekundär hårddisk. 5 Utblåsningsventiler (2) Kyler av interna komponenter. Ä Du förhindrar överhettning genom att inte blockera ventilerna. Använd datorn bara på en hård och plan yta. Se till att ingen hård yta som en närliggande skrivare, eller mjuka ytor som kuddar, tjocka mattor eller klädesplagg blockerar luftflödet. Datorns fläkt startar automatiskt för att kyla av interna komponenter och förhindra överhettning. Det är normalt att den inbyggda fläkten startar och stoppar under drift. *Batterier varierar efter modell. Det finns 3 ventiler i datorn. Ytterligare en ventil sitter på datorns baksida. Notebook-datorn en översikt 17

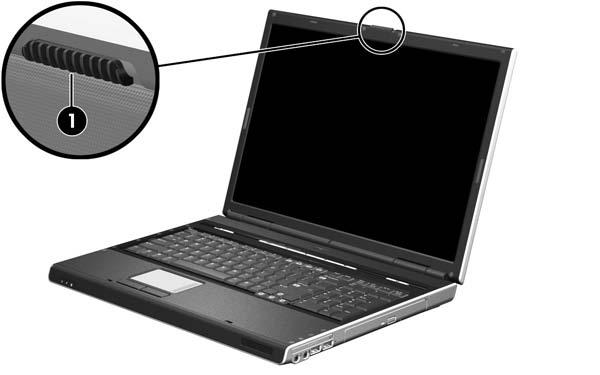

20 Bildskärmskomponenter 1 Frigöringsspärr för bildskärm Öppnar datorn. Notebook-datorn en översikt 18

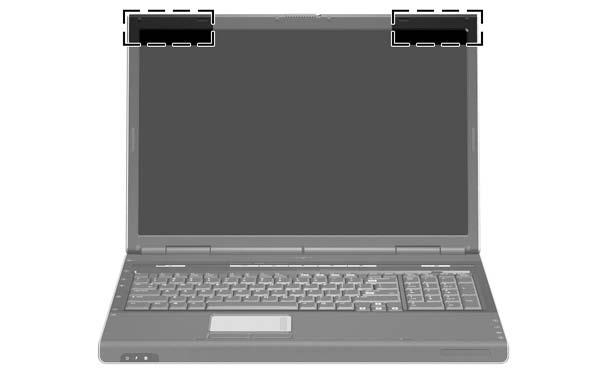

21 Trådlösa antenner (bara vissa modeller) På vissa datormodeller finns det minst 2 trådlösa antenner som skickar och tar emot signaler från trådlösa enheter. Antennerna är inte synliga från datorns utsida. Optimal överföring får du genom att se till att området närmast antennerna är fritt från hinder. Föreskrifter för trådlösa enheter i ditt område finns i handboken Säkerhet, föreskrifter och miljö. Notebook-datorn en översikt 19

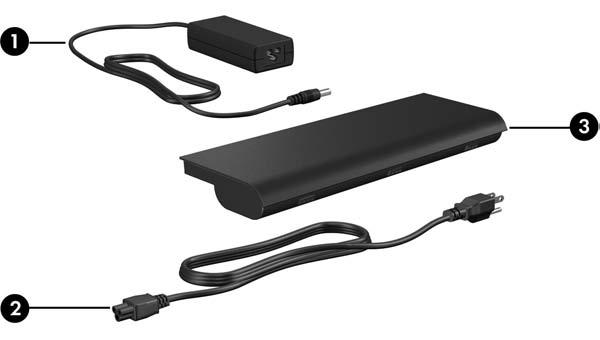

22 Ytterligare maskinvarukomponenter 1 Nätadapter Omvandlar växelström till likström. 2 Nätsladd* Ansluter nätadaptern till ett nätuttag. 3 Batteri* Driver datorn när den inte är ansluten till extern ström. *Batterier och nätsladdar varierar i utseende efter land/region. Notebook-datorn en översikt 20

23 Etiketter På etiketterna som sitter på datorn finns information som du kan behöva när du felsöker systemet eller reser utomlands med datorn. Utseendet på och placeringen av etiketter varierar per modell. Serviceetikett Visar produktnamn, produktnummer (s/n) och annan information om datorn. Ha denna information tillgänglig när du kontaktar Kundtjänst. Serviceetiketten sitter på datorns undersida. Äkthetsbevisetikett från Microsoft Innehåller Microsoft Windows produktnyckel. Du kan behöva produktnyckeln för att uppdatera eller felsöka operativsystemet. Detta certifikat sitter på datorns undersida. Myndighetsetikett Visar bestämmelser för datorn. Bestämmelseetiketten sitter på datorns undersida. Modemgodkännandeetikett Visar bestämmelser om modemet och godkännandemärkningar som krävs av en del länder/regioner där modemet har godkänts för användning. Du kan behöva denna information när du reser utomlands. Etiketten med modemgodkännande sitter på datorns undersida. Certifieringsetiketter för trådlös kommunikation Visar information om extra trådlösa enheter som finns för vissa modeller och godkännandemärkningarna för en del länder i vilka enheterna har godkänts för användning. En extra enhet kan vara en WLAN-enhet (trådlöst lokalt nätverk) eller en extra Bluetooth -enhet. Om datormodellen innehåller en eller flera trådlösa enheter medföljer certifieringsetiketter med datorn. Du kan behöva denna information när du reser utomlands. Certifieringsetiketter för trådlös kommunikation sitter på datorns undersida. Notebook-datorn en översikt 21

24 2 Specifikationer Driftsmiljö Informationen om operativsystemet i nedanstående tabell kan vara användbar om du kommer att använda eller transportera datorn till miljöer med extrema väderförhållanden. Faktor Metriskt USA Temperatur I drift 10 C till 35 C 50 F till 95 F Ej i drift -20 C till 60 C -4 F till 140 F Relativ fuktighet (ej kondenserande) I drift 10 % till 90 % 10 % till 90 % Ej i drift 5 % till 95 % 5 % till 95 % Maximal höjd (utan tryckkabin) I drift -15 m till m -50 fot till fot Ej i drift -15 m till m -50 fot till fot Notebook-datorn en översikt 23

25 Märkvärde för strömförsörjning Ströminformationen i det här avsnittet kan vara till hjälp om du planerar att resa utomlands med datorn. Datorns drivs på likström som kan tillföras av en nät- eller likströmskälla. Även om datorn kan drivas av en fristående likströmskälla bör den bara drivas med en nätadapter eller likströmssladd som tillhandahålls av eller har godkänts för en dator från HP. Datorn kan hantera likström med nedanstående specifikationer. Strömförsörjning Driftsspänning Driftström Märkvärde 18,5 V dc till 19,0 V dc 4,74 A eller 4,9 A Denna produkt har utformats för IT-strömsystem i Norge med fas till fas-spänning som inte överstiger 240 V rms. Notebook-datorn en översikt 24

26 In- och utsignaler via expansionport Informationen om expansionsportsignalen i det här avsnittet kan vara till hjälp om du vill använda en extra expansionsprodukt som ansluter till expansionsporten på datorn. Expansionsporten visas i avsnittet "er på vänster sida". I nedanstående tabell identifieras de in- och utsignaler som stöds av expansionsporten i datorn. Egenskap Stöd USB 2.0 Ja 10/100 Ethernet Ja Gigabit Ethernet Nej IEEE 1394 (4-stiftsport) Ja Infraröd (bara för fjärrkontroll) Ja Strömförsörjning W maximum Sammansatt TV* Ja S-video TV Ja -TV Nej S/PDIF-ljud Ja DVI Nej Utgång för hörlurar/högtalare Ja Ljudingång för mikrofon Ja *Kräver en extra expansionsprodukt. Notebook-datorn en översikt 25

27 Sakregister 1394-port 14 A Antenner 19 B Batteri, identifiera 20 Batterilampa, identifiera 9 Batteriplats 21 Bildskärmsport, extern 14 C Caps Lock-lampa 8 Certifieringsetikett för trådlöst 21 D Digitalkort 15 DVD-knapp 6 E Enheter, optiska 13 Etikett för modemgodkännande 21 Etiketter Bluetooth 21 Certifiering för trådlöst 21 Modemgodkännanden 21 Regler 21 Serviceetikett 21 WLAN 21 Äkthetsbevis från Microsoft 21 Expansionsport 2 14, 25 ExpressCard-kortplats 13 Extra strömadapter 14 F Fack, minnesmodul 16 Fn-tangent 2 Frigöringsspärr Batteri 16 Bildskärm 10, 18 Frigöringsspärr för batteri 16 Frigöringsspärr för bildskärm 10, 18 Fuktighetsspecifikationer 23 Funktionstangenter 2 Föreskrifter Certifieringsetiketter för trådlöst 21 Etikett för modemgodkännande 21 Myndighetsetikett 21 Notebook-datorn en översikt Sakregister 1

28 H Hårddiskplats, identifiera 17 Högtalare 10 Höjdspecifikationer 23 Hörlurejack (ljudutgång) 13 I IDE-enhetslampa 9 IEEE 1394-port 14 IR-lins 10 J Jack Ljudingång (mikrofon) 13 Ljudutgång (hörlurar) 13 RJ-11 (modem) 11 RJ-45 (nätverk) 14 S-videoutgång 14 Jack för ljudingång (mikrofon) 13 Jack för ljudutgång (hörlurar) 13 K Kablar RJ-11 (modem) 14, 20 RJ-45 (nätverk) 14 Kalkylatorknappen 7 Knapp för optisk enhet 13 Knapp för trådlöst 4 Knappar DVD 6 Kalkylator 7 Media 7 Optisk enhet 13 Ström 5 Styrplatta 3 Stäng av 7 Trådlöst 4 Utmatning från PC Card-kortplats 15 Volym 7 er Baksidan 11 Bildskärm 18 Framsidan 10 Höger sida 13 Ovansidan 2 Undersidan 16 Vänster sida 14 Kontakter Ström 14 L Lampa för avstängt 9 Lampa för trådlöst 8, 12 Lampor Batteri 9 Caps Lock 8 Digitalmedieplats 14 IDE-enhet 9 Num lock 9 Ström 8 Stäng av 9 Trådlöst 8, 12 Ljudavstängningsknapp 7 Lås, säkerhetskabel 11 Notebook-datorn en översikt Sakregister 2

29 M Medieknapp 7 Memory Stick 15 Memory Stick Pro 15 Mikrofonjack (ljudingång) 13 Miljöspecifikationer 23 Minnesmodulfack 16 Modemkabel 14 MultiMediaCard 15 Märkvärdesspecifikationer för strömförsörjning 24 N Num Lock-lampa 9 Nätadapter, identifiera 20 Nätsladd 20 Nätverksjack (RJ-45) 14 Nätverkskabel 14 O Operativsystem Produktnyckel 21 Äkthetsbevisetikett från Microsoft 21 Optisk enhet, identifiera 13 P PC Card-kortplats 15 Plats för digitala media, plats 15 Plats för säkerhetskabel 11 Platser Batteri 16, 21 Digitalt medium 15 ExpressCard 13 Hårddisk 17 Minnesmodul 16 PC Card-kort 15 Säkerhetskabel 11 Platslampa för digitala media 14 Port för extern bildskärm 14 Portar Expansionsport 2 14 Extern bildskärm 14 USB 13, 14 Produktnamn och nummer, dator 21 Produktnyckel 21 Programtangent, Windows 2 R Resa med datorn Certifieringsetiketter för trådlöst 21 Etikett för modemgodkännande 21 Miljöspecifikationer 24 RJ-11-jack (modem) 11 RJ-45-jack (nätverk) 14 Rullningsområden, styrplatta 3 S Secure Digital (SD)-minneskort 15 Serienummer, dator 21 Serviceetikett 21 Sladd, nät, identifiera 20 SmartMedia (SM)-kort 15 Notebook-datorn en översikt Sakregister 3

30 Specifikationer Driftsmiljö 23 Märkvärde för strömförsörjning 24 Specifikationer för driftsmiljö 23 Spärrar Bildskärmsspärr 10, 18 Frigöring av batteri 16 Strömbrytare Bildskärm 4 Identifiera 4 Strömbrytare för bildskärm, identifiera 4 Strömknapp 5 Strömlampa 8 Strömuttag 14 Styrplatta 3 T Tangenter Esc 2 Fn 2 Funktion 2 Inbyggt tangentbord 2 Windows-logotyp 2 Windows-program 2 Tangenter på numeriska tangentbordet 2 Temperaturspecifikationer 23 Trådlösa antenner 19 U USB-portar, identifiera 13, 14 Utblåsningsventiler 12, 17 Utgångsjack för S-video 14 Utmatningsknapp för PC Card-kort 15 Utmatningsknapp, PC Card-kortplats 15 V Ventiler, utblåsning 12, 17 Volymknappar 7 W Windows logotyptangent 2 Windows-programtangent 2 WLAN-etikett 21 X xd-picture-kort 15 Ä Äkthetsbevisetikett 21 Äkthetsbevisetikett från Microsoft 21 Notebook-datorn en översikt Sakregister 4
