1 Reservdelsförteckning/ Spare Parts List IRBP 5000L/M2001

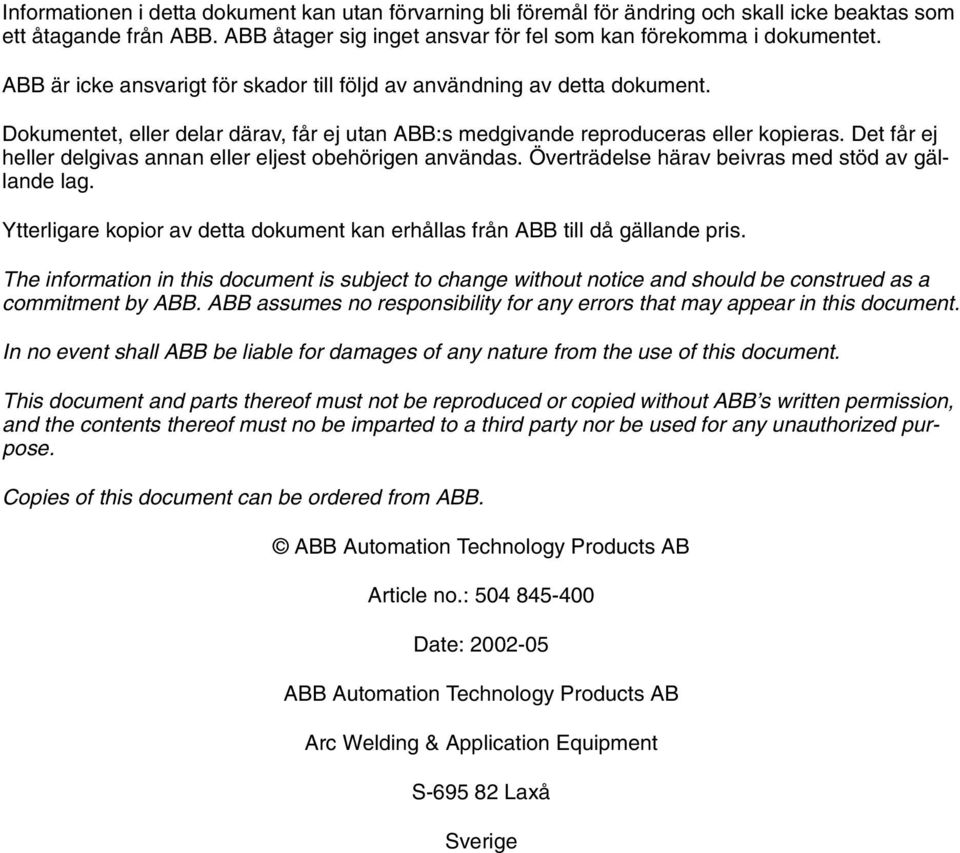

2 Informationen i detta dokument kan utan förvarning bli föremål för ändring och skall icke beaktas som ett åtagande från ABB. ABB åtager sig inget ansvar för fel som kan förekomma i dokumentet. ABB är icke ansvarigt för skador till följd av användning av detta dokument. Dokumentet, eller delar därav, får ej utan ABB:s medgivande reproduceras eller kopieras. Det får ej heller delgivas annan eller eljest obehörigen användas. Överträdelse härav beivras med stöd av gällande lag. Ytterligare kopior av detta dokument kan erhållas från ABB till då gällande pris. The information in this document is subject to change without notice and should be construed as a commitment by ABB. ABB assumes no responsibility for any errors that may appear in this document. In no event shall ABB be liable for damages of any nature from the use of this document. This document and parts thereof must not be reproduced or copied without ABB s written permission, and the contents thereof must no be imparted to a third party nor be used for any unauthorized purpose. Copies of this document can be ordered from ABB. ABB Automation Technology Products AB Article no.: Date: ABB Automation Technology Products AB Arc Welding & Application Equipment S Laxå Sverige

Det får ej heller delgivas annan eller eljest obehörigen användas. Överträdelse härav beivras med stöd av gällande lag.

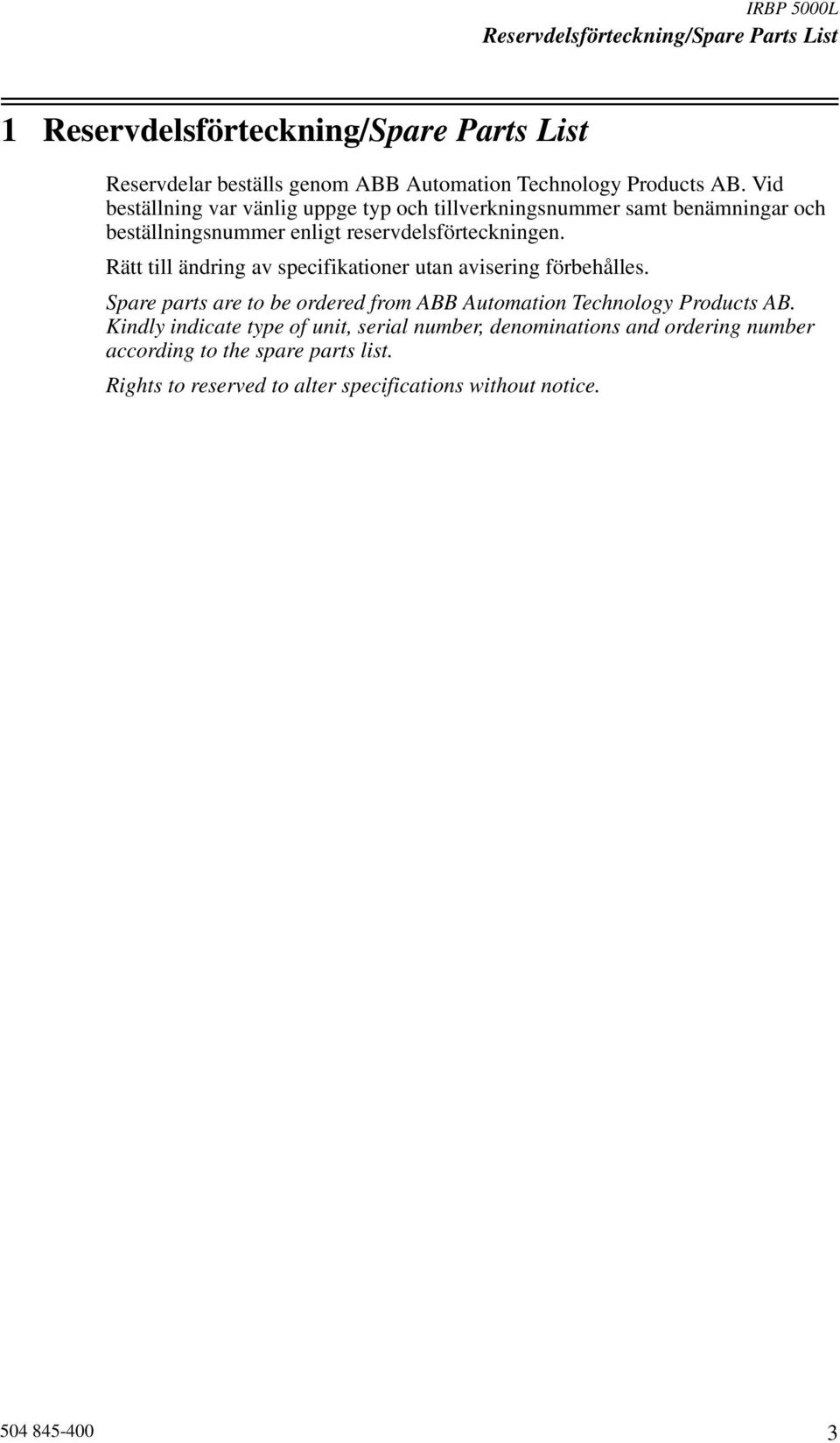

3 Reservdelsförteckning/Spare Parts List 1 Reservdelsförteckning/Spare Parts List Reservdelar beställs genom ABB Automation Technology Products AB. Vid beställning var vänlig uppge typ och tillverkningsnummer samt benämningar och beställningsnummer enligt reservdelsförteckningen. Rätt till ändring av specifikationer utan avisering förbehålles. Spare parts are to be ordered from ABB Automation Technology Products AB. Kindly indicate type of unit, serial number, denominations and ordering number according to the spare parts list. Rights to reserved to alter specifications without notice

Rätt till ändring av specifikationer utan avisering förbehålles. Spare parts are to be ordered from ABB Automation Technology Products AB.

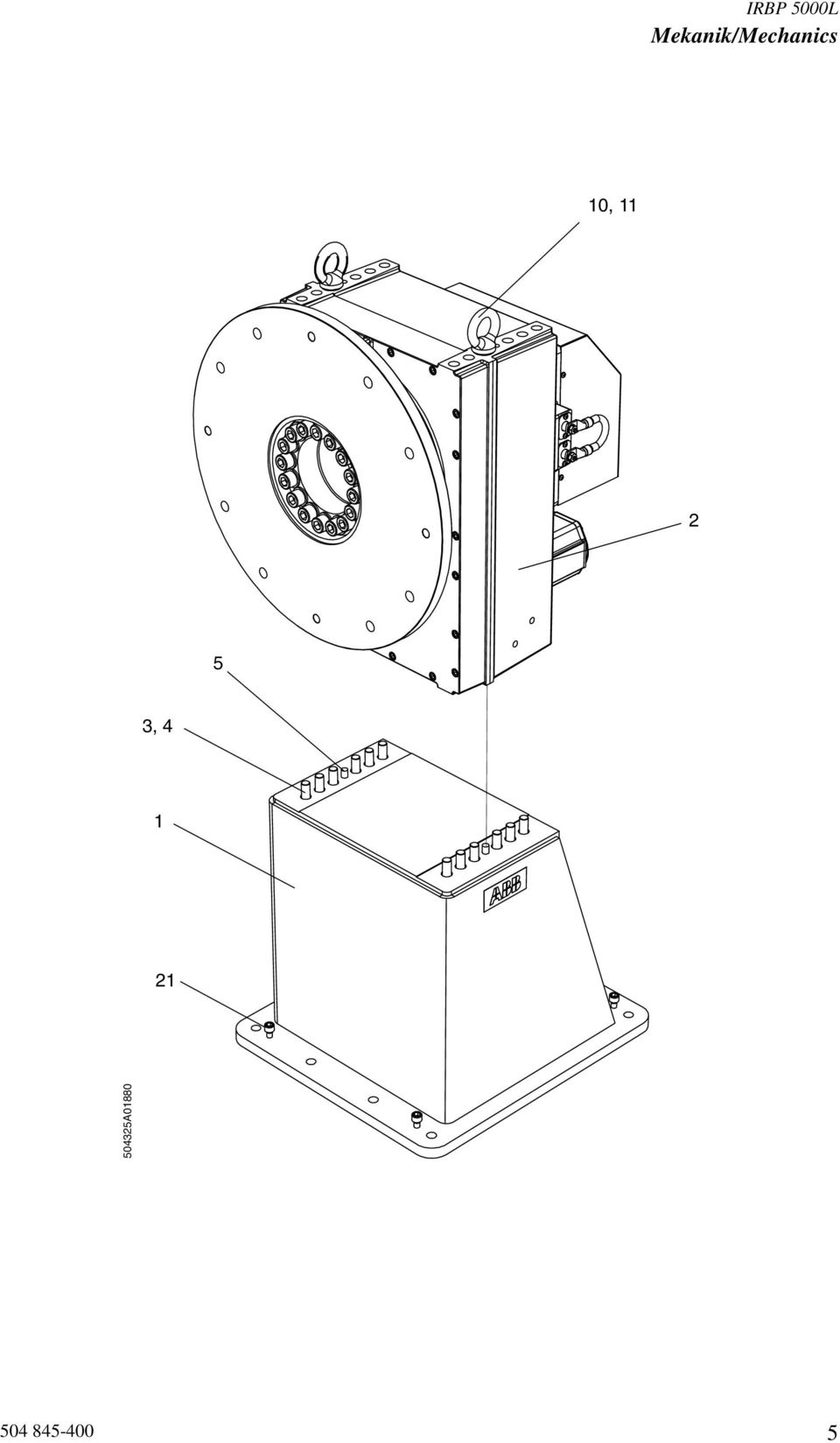

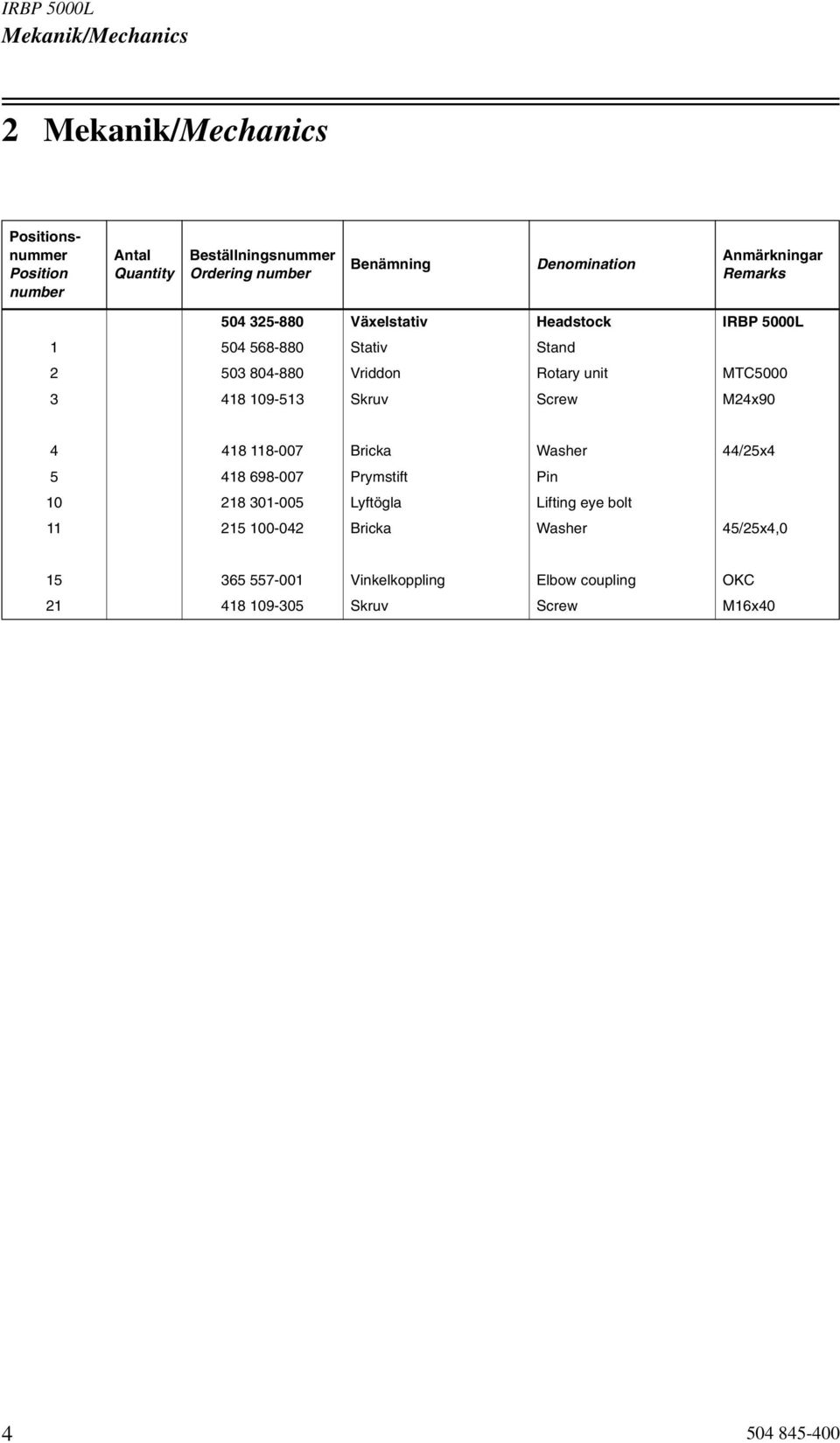

4 2 Positionsnummer Position number Antal Quantity Beställningsnummer Ordering number Benämning Denomination Anmärkningar Remarks Växelstativ Headstock IRBP 5000L Stativ Stand Vriddon Rotary unit MTC Skruv Screw M24x Bricka Washer 44/25x Prymstift Pin Lyftögla Lifting eye bolt Bricka Washer 45/25x4, Vinkelkoppling Elbow coupling OKC Skruv Screw M16x

Skruv Screw M24x90 4 418 118-007 Bricka Washer 44/25x4 5 418 698-007 Prymstift Pin 10 218 301-005 Lyftögla Lifting eye bolt 11

5 10, , A

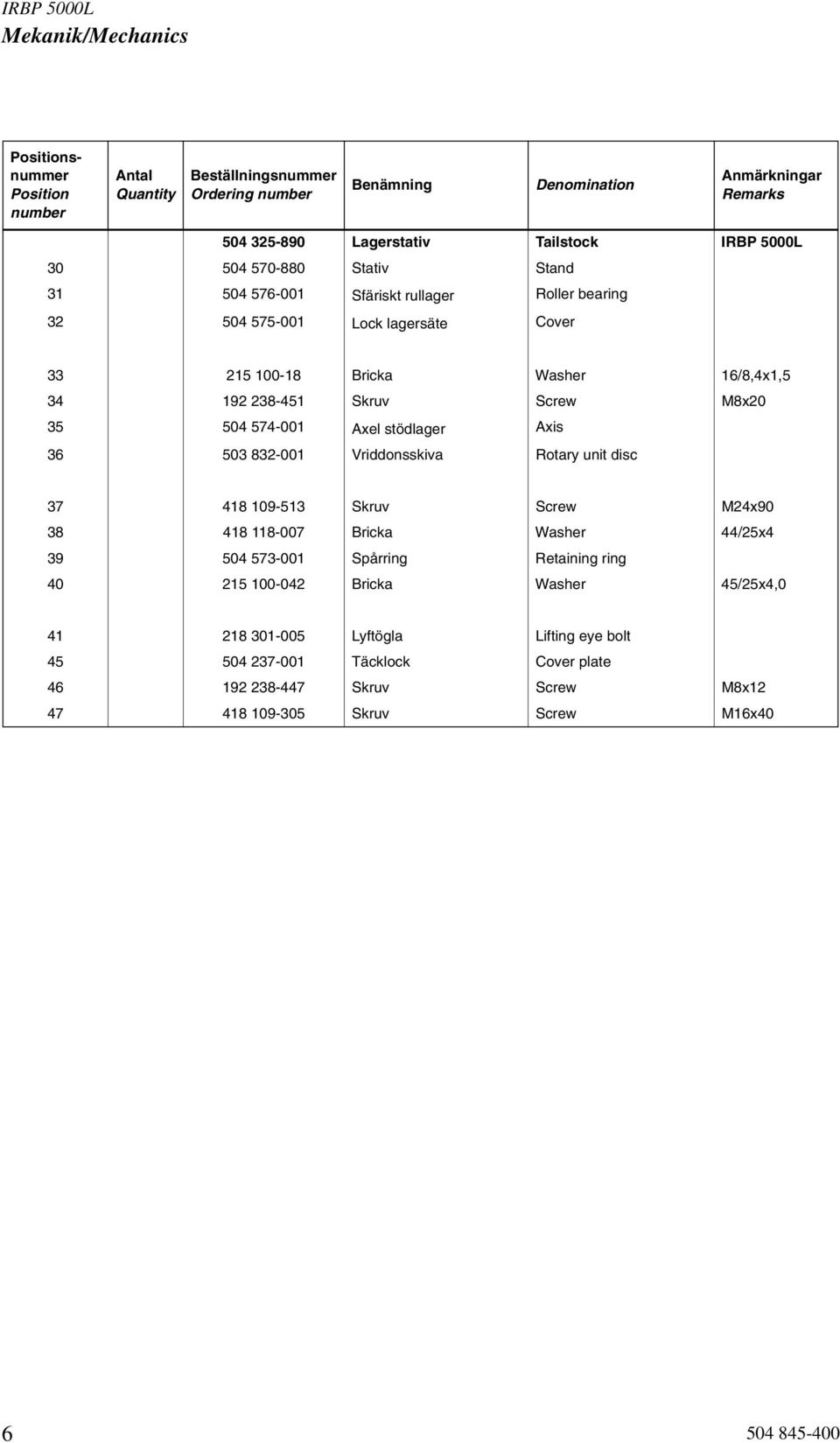

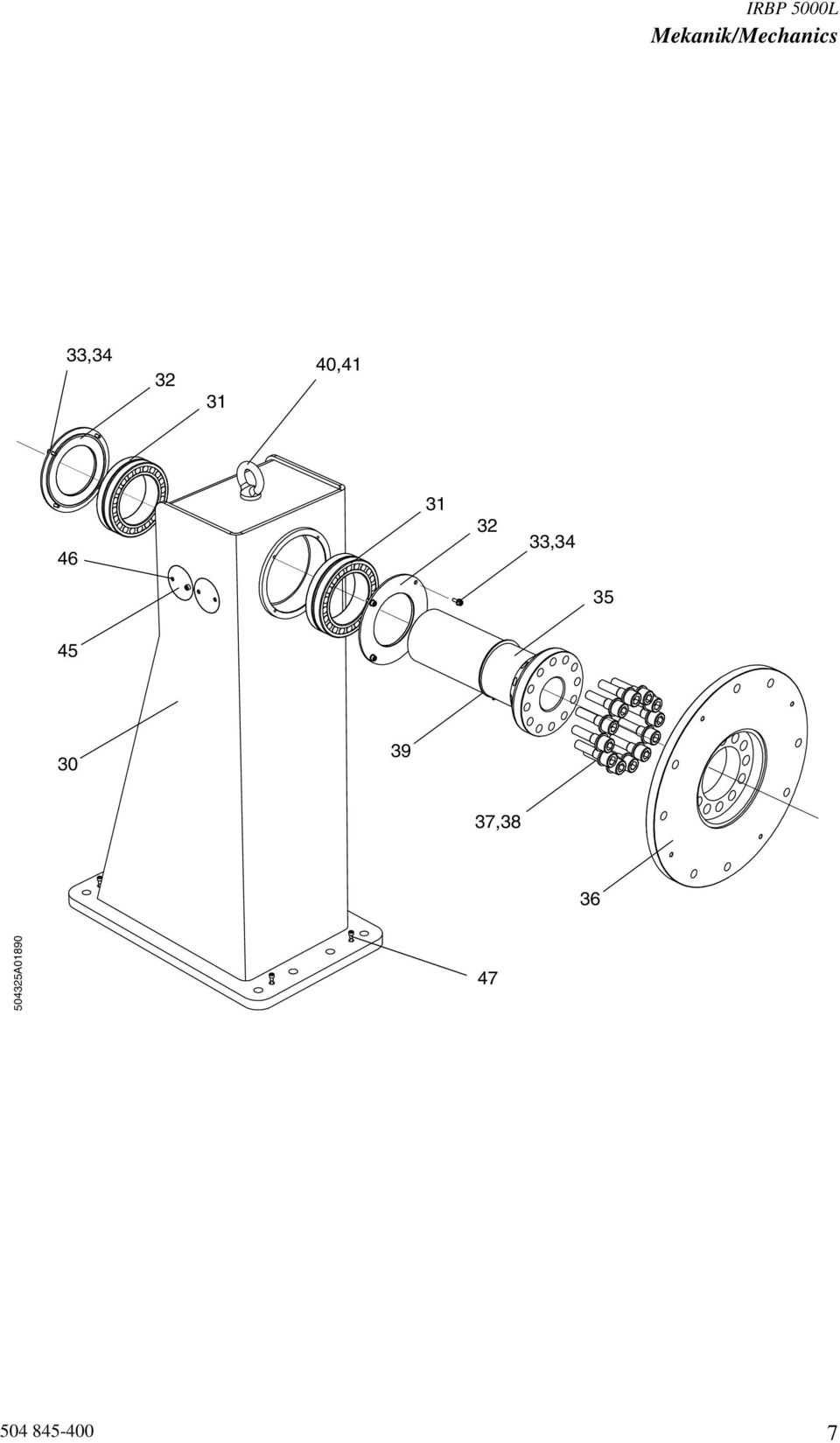

6 Positionsnummer Position number Antal Quantity Beställningsnummer Ordering number Benämning Denomination Anmärkningar Remarks Lagerstativ Tailstock IRBP 5000L Stativ Stand Sfäriskt rullageu Roller bearing Lock lagersäte Cover Bricka Washer 16/8,4x1, Skruv Screw M8x Axel stödlager Axis Vriddonsskiva Rotary unit disc Skruv Screw M24x Bricka Washer 44/25x Spårring Retaining ring Bricka Washer 45/25x4, Lyftögla Lifting eye bolt Täcklock Cover plate Skruv Screw M8x Skruv Screw M16x

Axel stödlager Axis 36 503 832-001 Vriddonsskiva Rotary unit disc 37 418 109-513 Skruv Screw M24x90 38 418 118-007 Bricka Washer 44/25x4 39 504 573-001 Spårring Retaining ring 40 215

7 33, , , , A

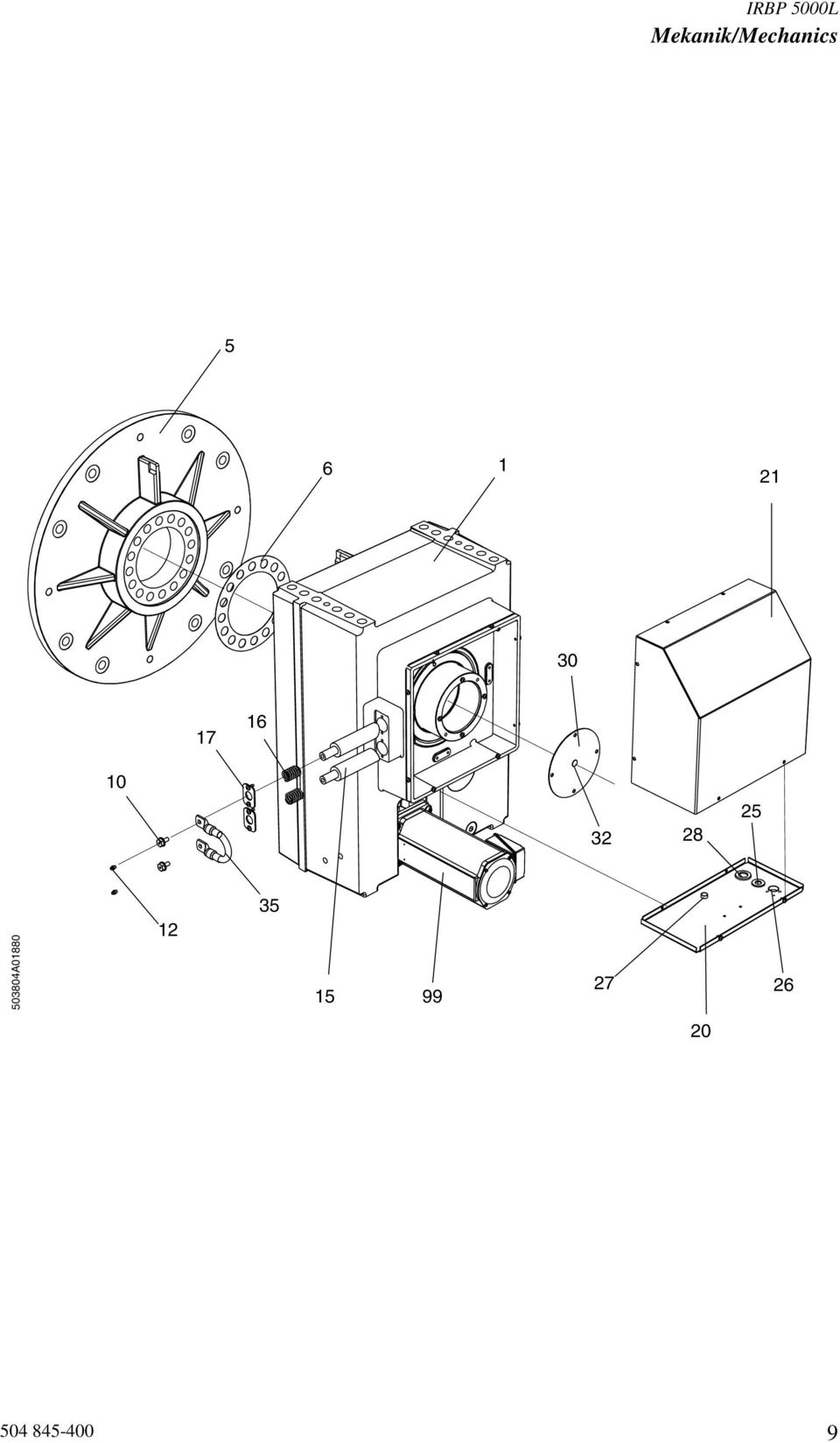

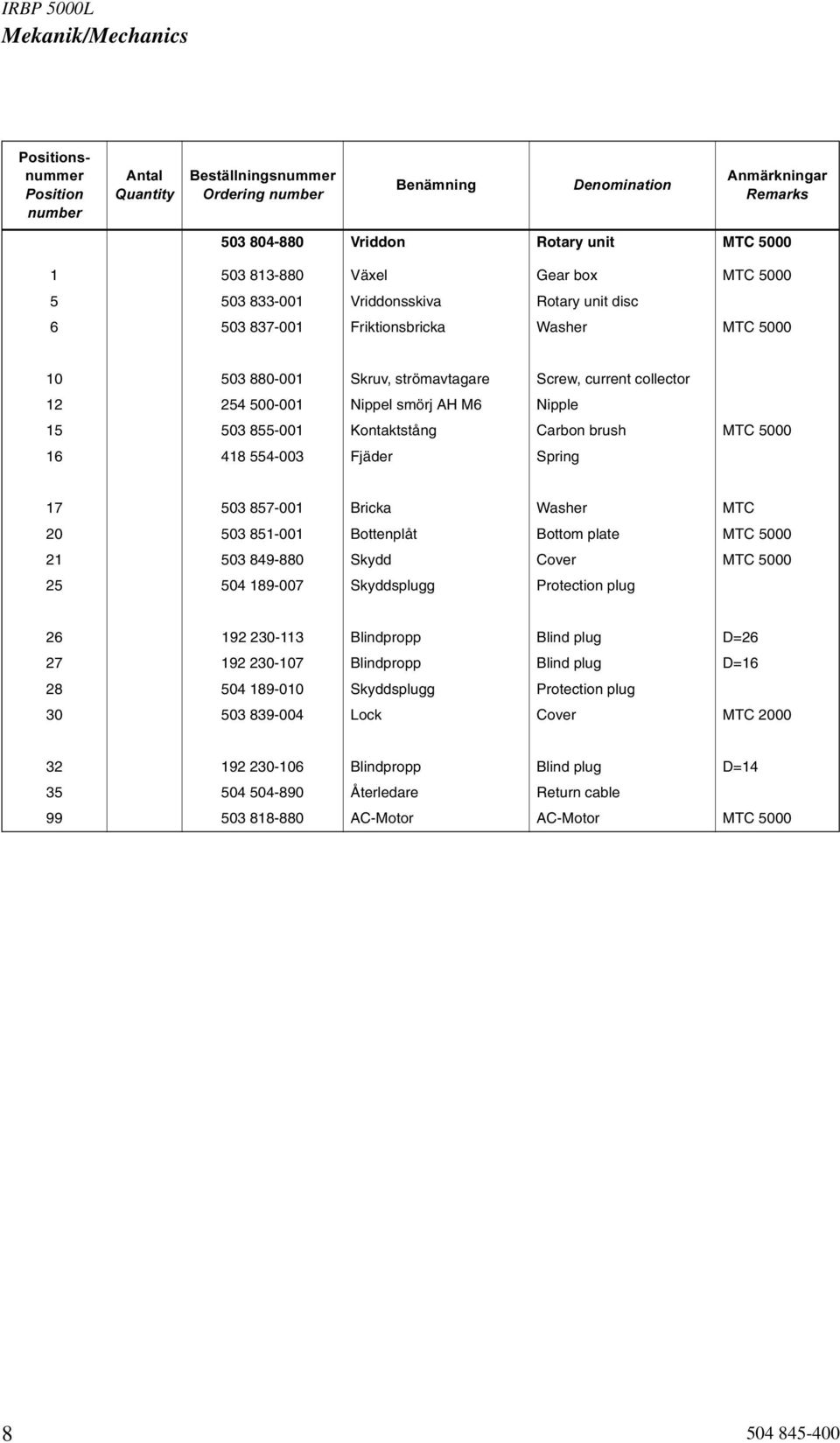

8 3RVLWLRQV QXPPHU 3RVLWLRQ QXPEHU $QWDO 4XDQWLW\ %HVWlOOQLQJVQXPPHU 2UGHULQJQXPEHU %HQlPQLQJ 'HQRPLQDWLRQ $QPlUNQLQJDU 5HPDUNV Vriddon Rotary unit MTC Växel Gear box MTC Vriddonsskiva Rotary unit disc Friktionsbricka Washer MTC Skruv, strömavtagare Screw, current collector Nippel smörj AH M6 Nipple Kontaktstång Carbon brush MTC Fjäder Spring Bricka Washer MTC Bottenplåt Bottom plate MTC Skydd Cover MTC Skyddsplugg Protection plug Blindpropp Blind plug D= Blindpropp Blind plug D= Skyddsplugg Protection plug Lock Cover MTC Blindpropp Blind plug D= Återledare Return cable AC-Motor AC-Motor MTC

15 503 855-001 Kontaktstång Carbon brush MTC 5000 16 418 554-003 Fjäder Spring 17 503 857-001 Bricka Washer MTC 20 503 851-001 Bottenplåt Bottom plate MTC 5000 21 503 849-880 Skydd Cover MTC 5000 25

9 A

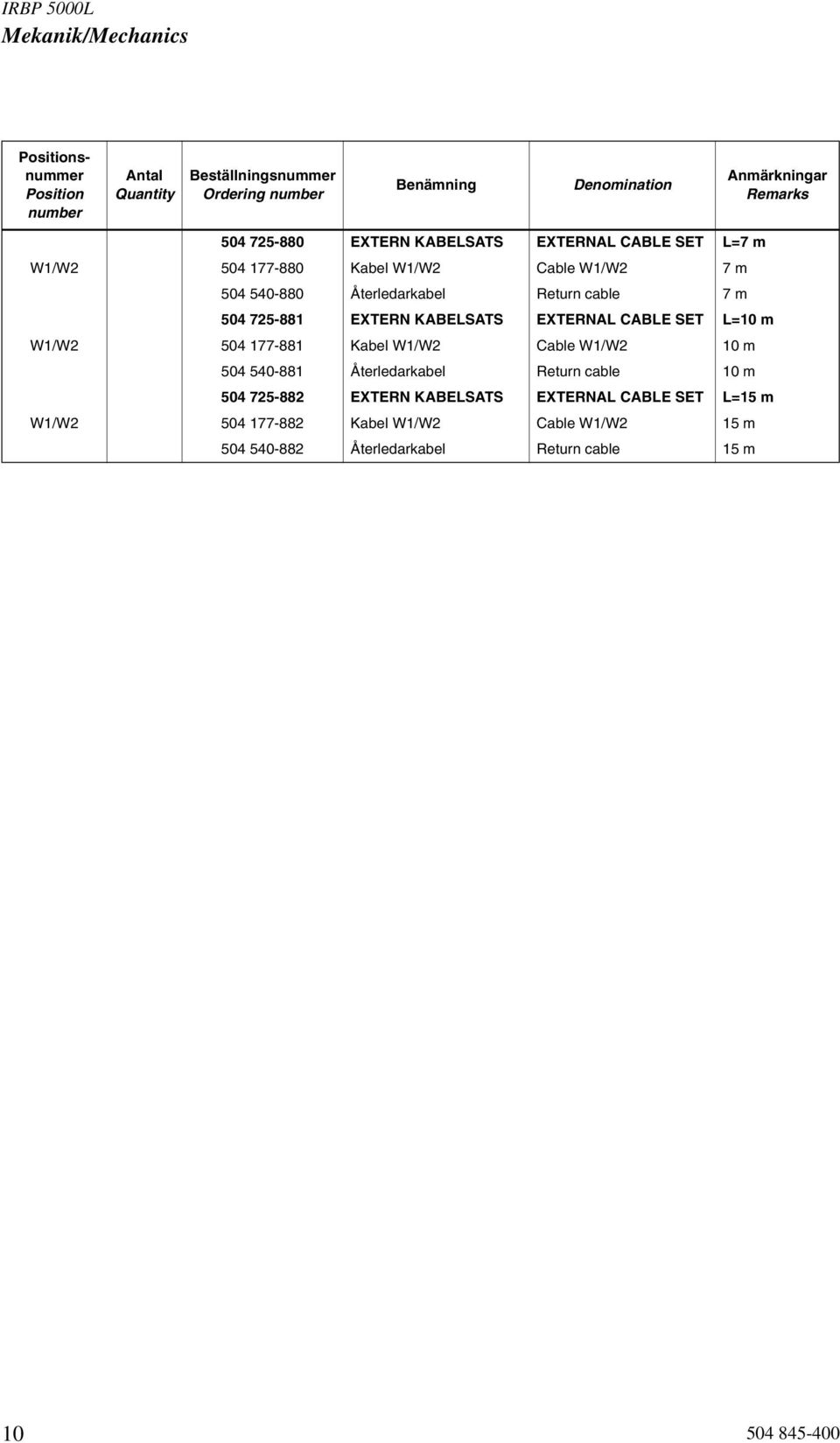

10 Positionsnummer Position number Antal Quantity Beställningsnummer Ordering number Benämning Denomination Anmärkningar Remarks EXTERN KABELSATS EXTERNAL CABLE SET L=7 m W1/W Kabel W1/W2 Cable W1/W2 7 m Återledarkabel Return cable 7 m EXTERN KABELSATS EXTERNAL CABLE SET L=10 m W1/W Kabel W1/W2 Cable W1/W2 10 m Återledarkabel Return cable 10 m EXTERN KABELSATS EXTERNAL CABLE SET L=15 m W1/W Kabel W1/W2 Cable W1/W2 15 m Återledarkabel Return cable 15 m

KABELSATS EXTERNAL CABLE SET L=10 m W1/W2 504 177-881 Kabel W1/W2 Cable W1/W2 10 m 504 540-881 Återledarkabel Return cable 10 m 504 725-882

11 IRBP W1/W2 Återledare/ Return cable

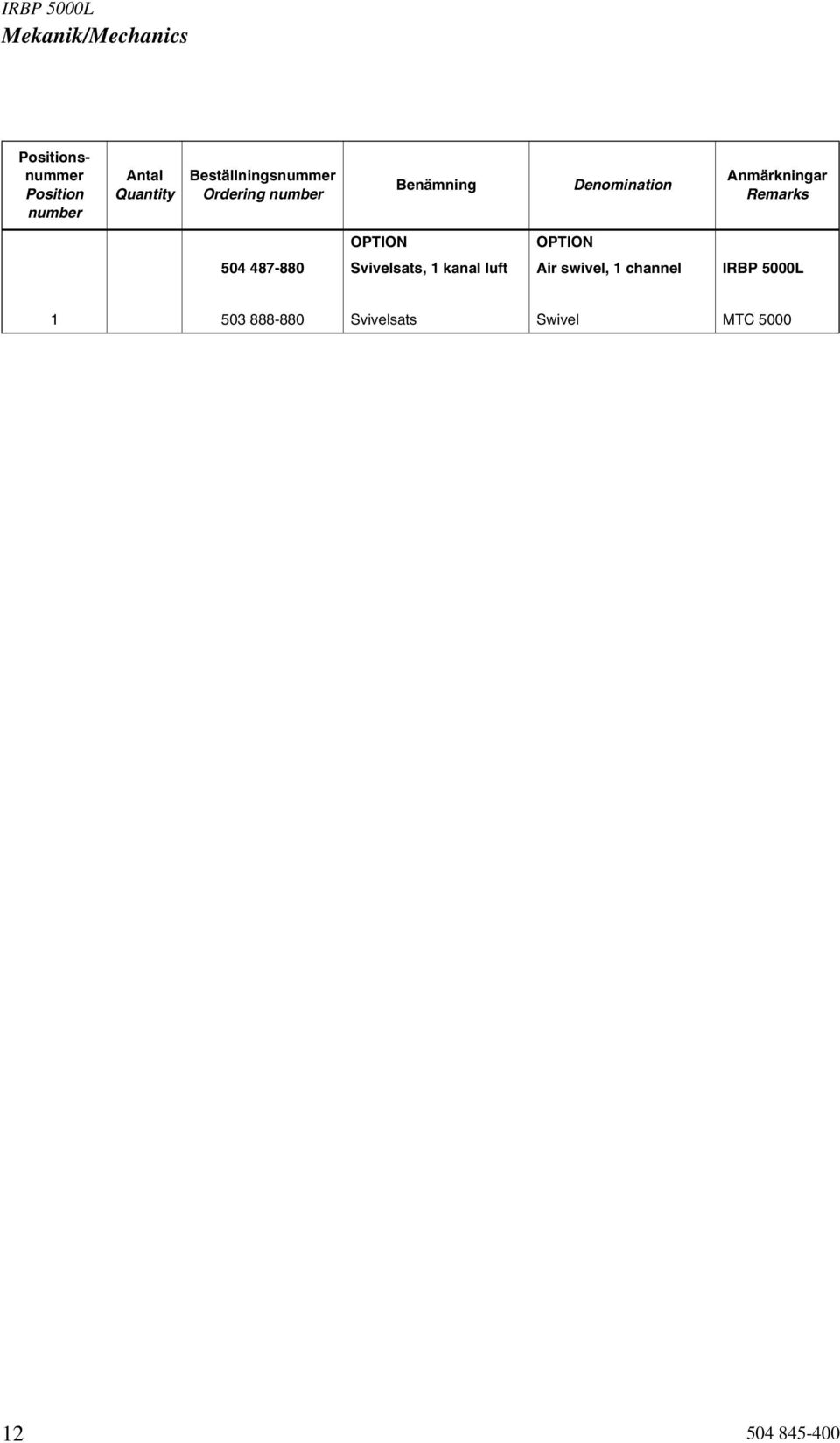

12 Positionsnummer Position number Antal Quantity Beställningsnummer Ordering number Benämning Denomination Anmärkningar Remarks Svivelsats, 1 kanal luft Air swivel, 1 channel IRBP 5000L Svivelsats Swivel MTC

Anmärkningar Remarks 504 487-880 Svivelsats, 1 kanal luft Air

13 5,6,7, A01a A01b A01c

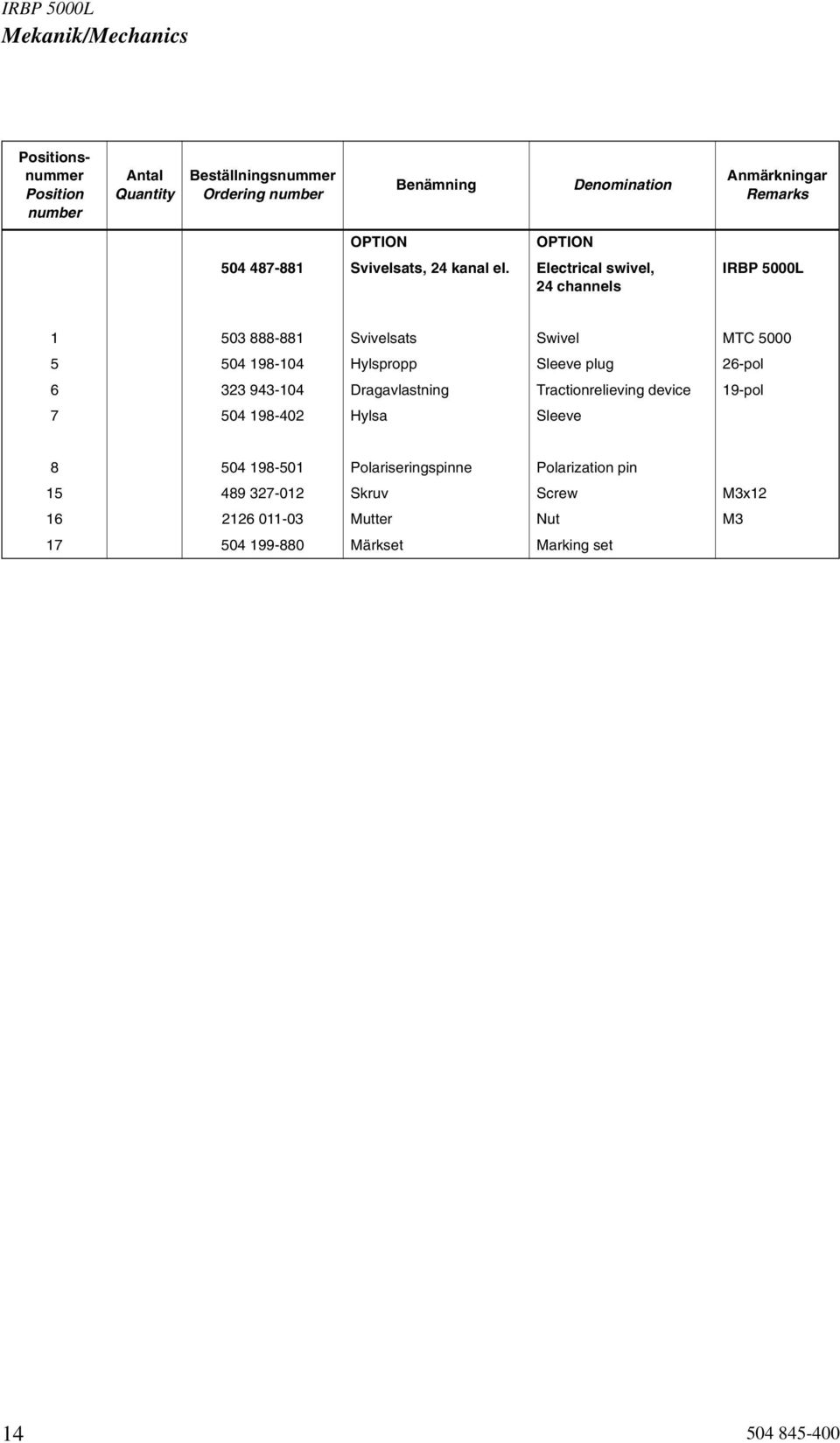

14 Positionsnummer Position number Antal Quantity Beställningsnummer Ordering number Benämning Denomination Anmärkningar Remarks Svivelsats, 24 kanal el. Electrical swivel, 24 channels IRBP 5000L Svivelsats Swivel MTC Hylspropp Sleeve plug 26-pol Dragavlastning Tractionrelieving device 19-pol Hylsa Sleeve Polariseringspinne Polarization pin Skruv Screw M3x Mutter Nut M Märkset Marking set

Electrical swivel, 24 channels IRBP 5000L 1 503 888-881 Svivelsats Swivel MTC 5000 5 504 198-104 Hylspropp Sleeve plug 26-pol 6 323

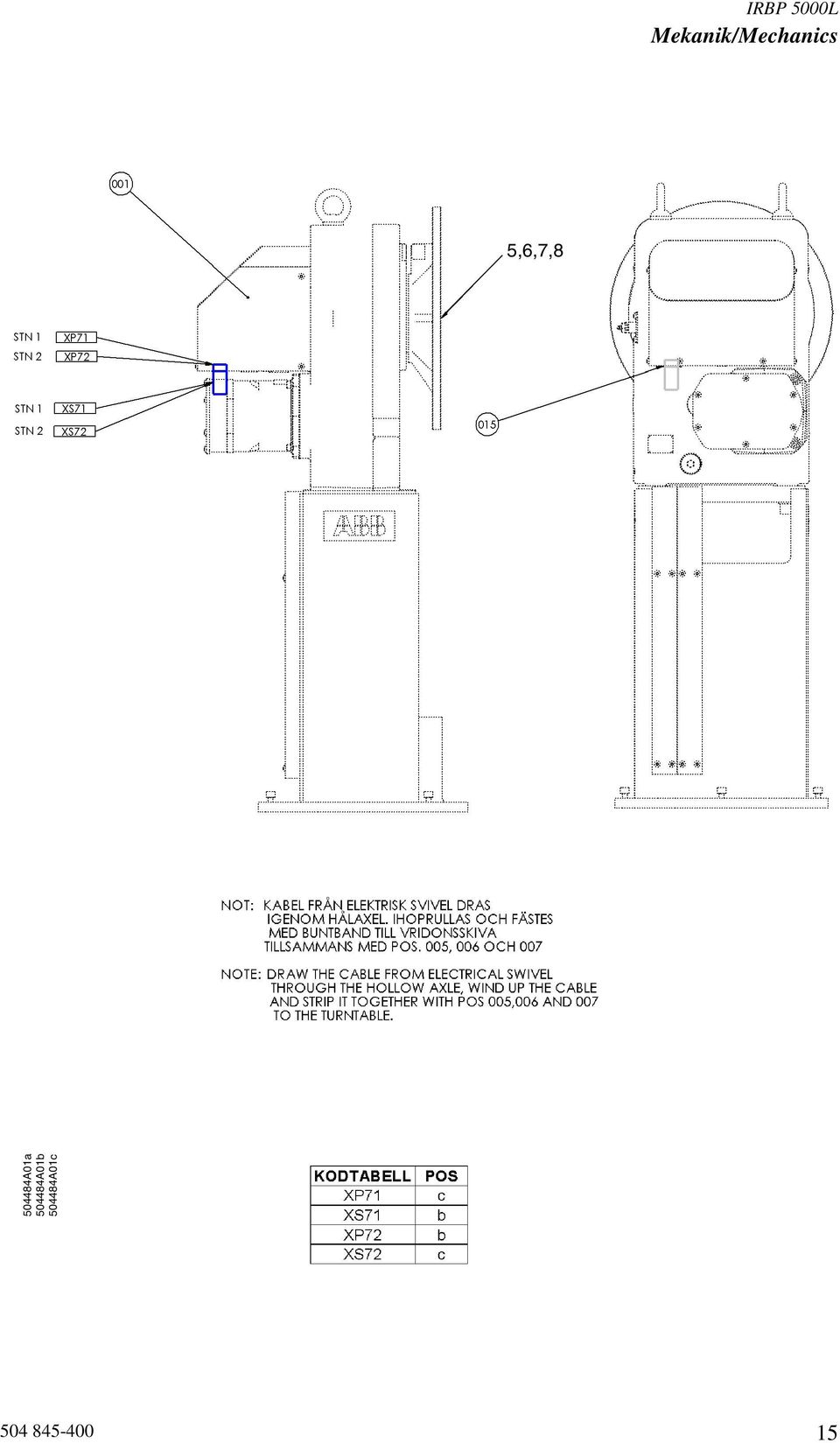

15 5,6,7, A01a A01b A01c

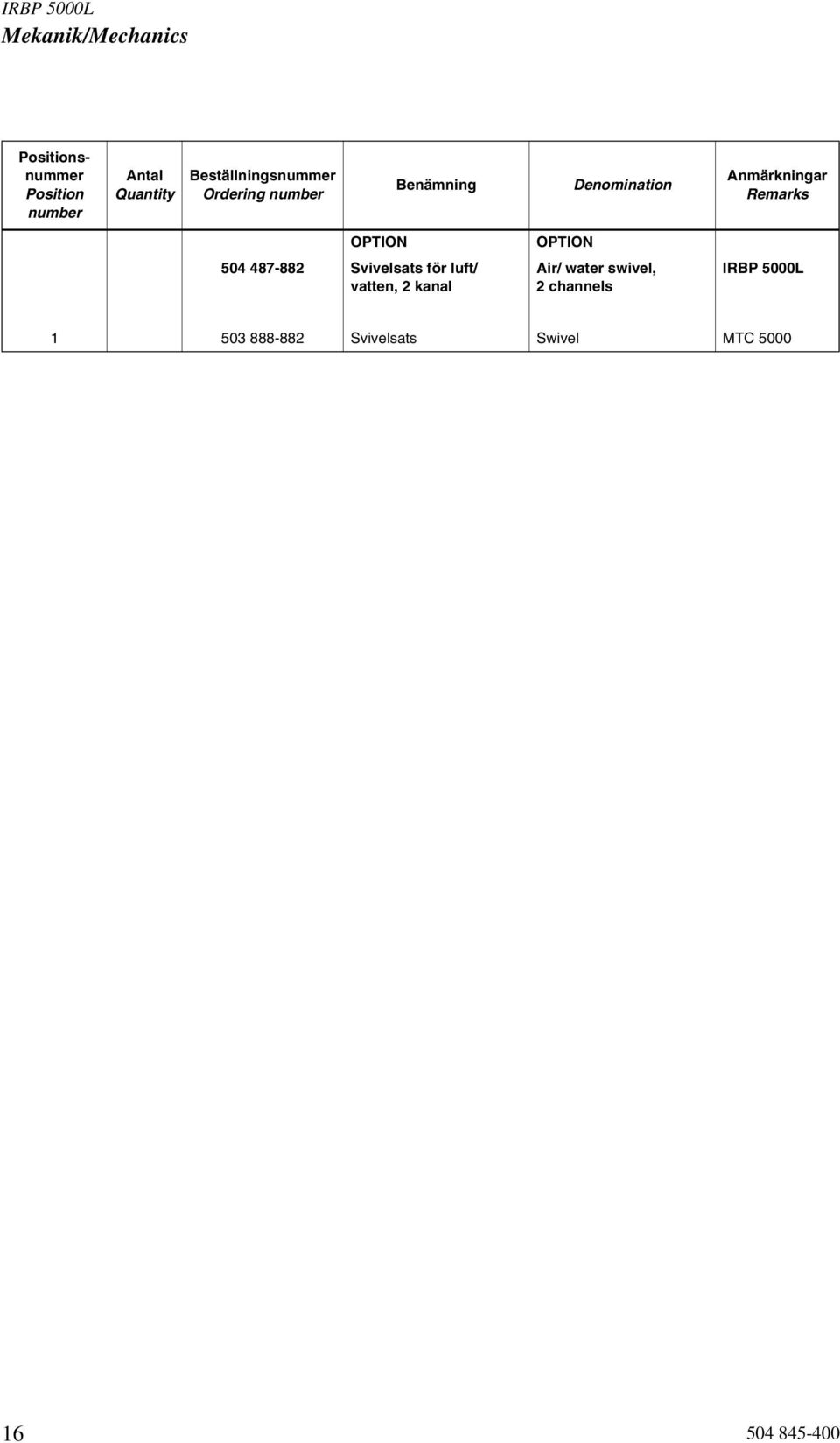

16 Positionsnummer Position number Antal Quantity Beställningsnummer Ordering number Benämning Denomination Anmärkningar Remarks Svivelsats för luft/ vatten, 2 kanal Air/ water swivel, 2 channels IRBP 5000L Svivelsats Swivel MTC

487-882 Svivelsats för luft/ vatten, 2 kanal Air/ water swivel, 2

17 5,6,7, A01a A01b A01c

18 Positionsnummer Position number Antal Quantity Beställningsnummer Ordering number Benämning Denomination Anmärkningar Remarks Svivelsats för luft, 1 kanal + elektrisk svivel Air swivel, 1 channel + electrical swivel IRBP 5000L Svivelsats Swivel MTC Hylspropp Sleeve plug 26-pol Dragavlastning Tractionrelieving device 19-pol Hylsa Sleeve Polariseringspinne Polarization pin Skruv Screw M3x Mutter Nut M Märkset Marking set

5 504 198-104 Hylspropp Sleeve plug 26-pol 6 323 943-104 Dragavlastning Tractionrelieving device 19-pol 7 504 198-402 Hylsa Sleeve 8 504

19 5,6,7, A01a A01b A01c

20 Positionsnummer Position number Antal Quantity Beställningsnummer Ordering number Benämning Denomination Anmärkningar Remarks Svivelsats Swivel MTC Roterande koppling Rotating coupling Nippel Nipple Slang Hose Slangklamma Hose clamp Slangnippel Hose nipple 3,4, spr

Roterande koppling Rotating coupling 2 503 882-001 Nippel Nipple 3 504 478-001 Slang Hose 4 193

21 Positionsnummer Position number Antal Quantity Beställningsnummer Ordering number Benämning Denomination Anmärkningar Remarks Svivelsats Swivel MTC Lock, el-svivel Cover, el. swivel Släpringsdon, kompl. Slip ring device, compl Skruv Screw M5x spr

22 Positionsnummer Position number Antal Quantity Beställningsnummer Ordering number Benämning Denomination Anmärkningar Remarks Svivelsats Swivel MTC Slang Hose Sviveladapter Svivel, 2-kanal Swivel, 2 channels Nippel Nipple Koppling Coupling Skruv Screw M6x Bricka Washer 12/6,4x1, Mutter Nut M Stag Skruv Screw M6x Nippel Nipple ,24, spr

23 Positionsnummer Position number Antal Quantity Beställningsnummer Ordering number Benämning Denomination Anmärkningar Remarks Svivelsats Swivel MTC Slang Hose Släpringsdon, kompl. Slip ring device, compl Skruv Screw M5x Sviveladapter Svivel, 2-kanal Swivel, 2 channels Nippel Nipple Koppling Coupling Skruv Screw M6x Bricka Washer 12/6,4x1, Mutter Nut M Stag Skruv Screw M6x Nippel Nipple spr 23,24,

24 Positionsnummer Position number Antal Quantity Beställningsnummer Ordering number Benämning Denomination Anmärkningar Remarks Strömavtagarsats Current collector kit IRBP 5000L Strömavtagare Current collector MTC Återledare Return cable 95mm², L=0,15m Positionsnummer Position number Antal Quantity Beställningsnummer Ordering number Benämning Denomination Anmärkningar Remarks Strömavtagare Current collector MTC Styrhylsa aluminium Guide bush, aluminium Kontaktstång Contact bar MTC Fjäder Spring Skruv, strömavtagare Screw, current collector Pinne Pin Bricka Washer 16/8,4X1, Skruv Screw M8x Nippel Nipple

25 , A
