Linspel, motordrivna. Linspel TIRLIFT kort trumma (TKT)

Transkript

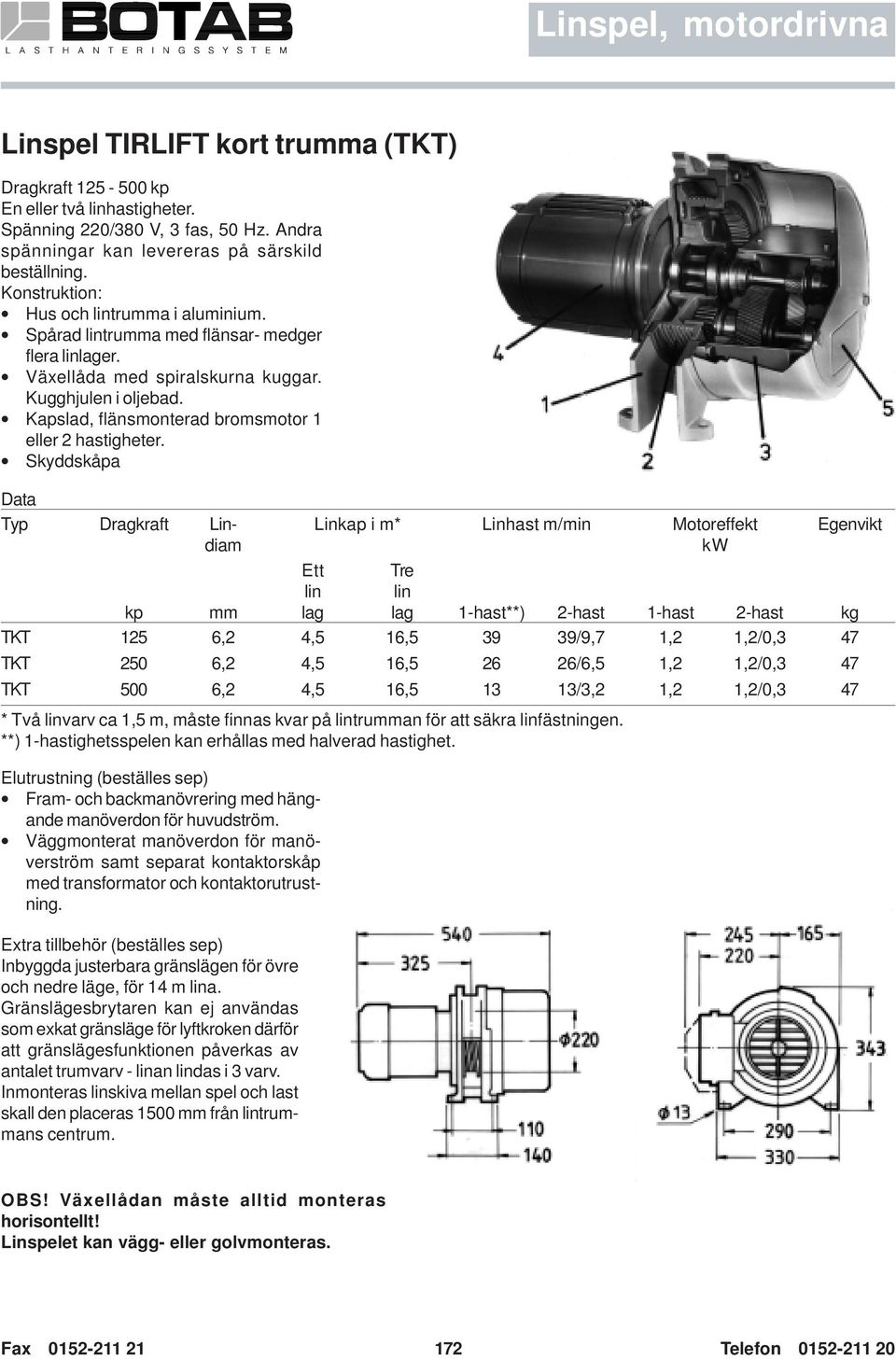

1 Linspel TIRLIFT kort trua (TKT) Dragkraft kp En eller två linhastigheter. Spänning 220/380 V, 3 fas, 50 Hz. Andra spänningar kan levereras på särskild beställning. Konstruktion: Hus och lintrua i aluminium. Spårad lintrua med flänsar- medger flera linlager. Växellåda med spiralskurna kuggar. Kugghjulen i oljebad. Kapslad, flänsmonterad bromsmotor 1 eller 2 hastigheter. Skyddskåpa Data Typ Dragkraft Lindiam Linkap i m* Linhast m/min Motoreffekt kp Ett lin lag Tre lin lag 1-hast**) 2-hast 1-hast 2-hast kg TKT 125 6,2 4,5 16, /9,7 1,2 1,2/0,3 47 TKT 250 6,2 4,5 16, /6,5 1,2 1,2/0,3 47 TKT 500 6,2 4,5 16, /3,2 1,2 1,2/0,3 47 * Två linvarv ca 1,5 m, måste finnas kvar på lintruan för att säkra linfästningen. **) 1-hastighetsspelen kan erhållas med halverad hastighet. Elutrustning (beställes sep) Fram- och backmanövrering med hängande manöverdon för huvudström. Väggmonterat manöverdon för manöverström samt separat kontaktorskåp med transformator och kontaktorutrustning. Extra tillbehör (beställes sep) Inbyggda justerbara gränslägen för övre och nedre läge, för 14 m lina. Gränslägesbrytaren kan ej användas som exkat gränsläge för lyftkroken därför att gränslägesfunktionen påverkas av antalet trumvarv - linan lindas i 3 varv. Inmonteras linskiva mellan spel och last skall den placeras 1500 från lintruans centrum. OBS! Växellådan måste alltid monteras horisontellt! Linspelet kan vägg- eller golvmonteras. Fax Telefon

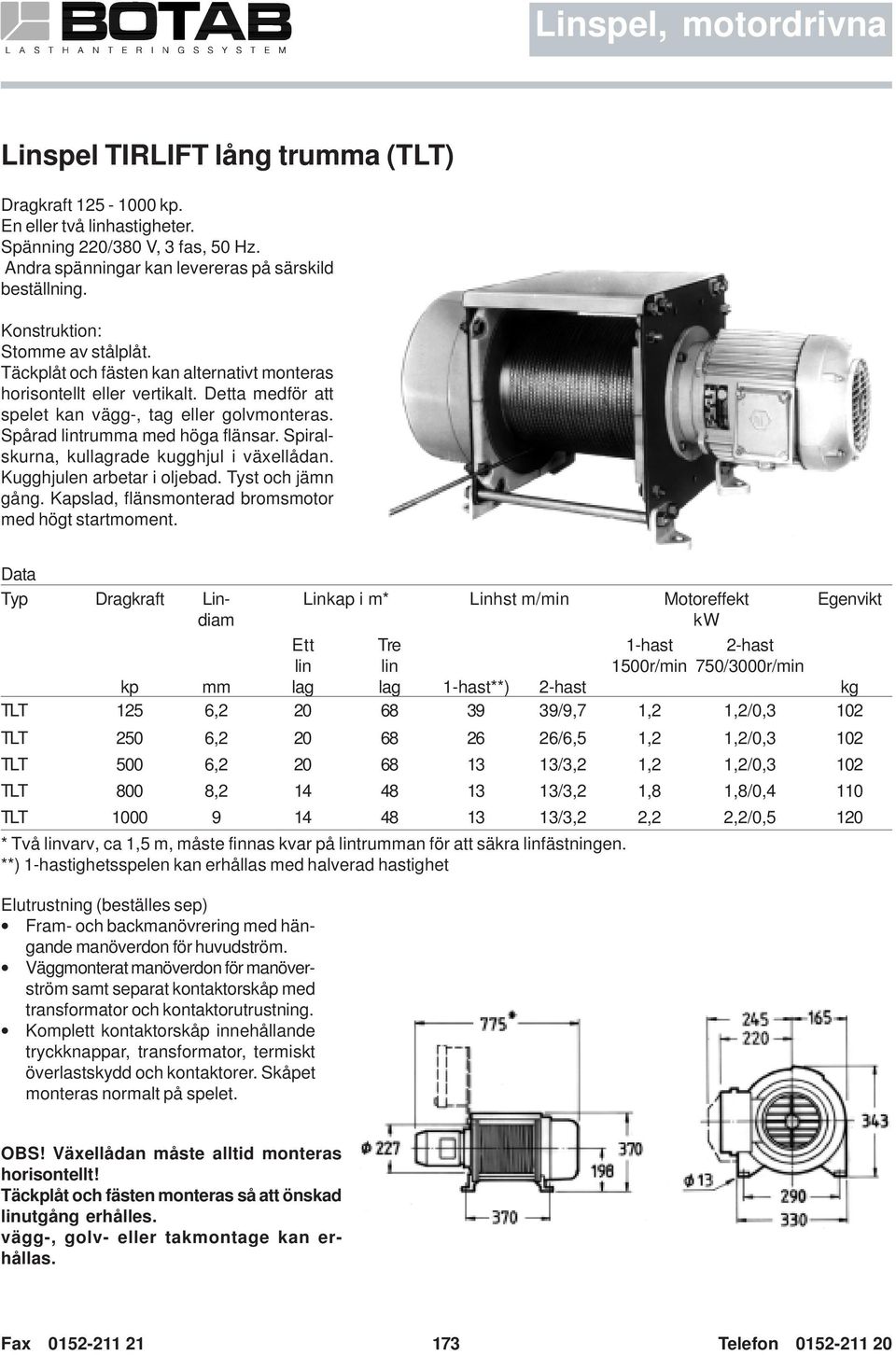

2 Linspel TIRLIFT lång trua (TLT) Dragkraft kp. En eller två linhastigheter. Spänning 220/380 V, 3 fas, 50 Hz. Andra spänningar kan levereras på särskild beställning. Konstruktion: Stoe av stålplåt. Täckplåt och fästen kan alternativt monteras horisontellt eller vertikalt. Detta medför att spelet kan vägg-, tag eller golvmonteras. Spårad lintrua med höga flänsar. Spiralskurna, kullagrade kugghjul i växellådan. Kugghjulen arbetar i oljebad. Tyst och jämn gång. Kapslad, flänsmonterad bromsmotor med högt startmoment. Data Typ Dragkraft Lindiam Linkap i m* Linhst m/min Motoreffekt * Två linvarv, ca 1,5 m, måste finnas kvar på lintruan för att säkra linfästningen. **) 1-hastighetsspelen kan erhållas med halverad hastighet Ett Tre 1-hast 2-hast lin lin 1500r/min 750/3000r/min kp lag lag 1-hast**) 2-hast kg TLT 125 6, /9,7 1,2 1,2/0,3 102 TLT 250 6, /6,5 1,2 1,2/0,3 102 TLT 500 6, /3,2 1,2 1,2/0,3 102 TLT 800 8, /3,2 1,8 1,8/0,4 110 TLT /3,2 2,2 2,2/0,5 120 Elutrustning (beställes sep) Fram- och backmanövrering med hängande manöverdon för huvudström. Väggmonterat manöverdon för manöverström samt separat kontaktorskåp med transformator och kontaktorutrustning. Komplett kontaktorskåp innehållande tryckknappar, transformator, termiskt överlastskydd och kontaktorer. Skåpet monteras normalt på spelet. OBS! Växellådan måste alltid monteras horisontellt! Täckplåt och fästen monteras så att önskad linutgång erhålles. vägg-, golv- eller takmontage kan erhållas. Fax Telefon

3 Linspel ADLER typ WE Dragkraft kp Mycket användbart linspel, små dimensioner, låg egenvikt, många inbyggnadsalternativ, avsett för drag och lyft. 3-fas bromsmotor och växel inbyggda i truan. Standard driftspänning 400 V, 50 Hz - special på begäran. Manöverspänning 220 V, 50 Hz. Inkopplingstid 40% ED. Inbyggda kontaktorer. Skyddsform IP 44 til IP 65. På särskild beställning kan följande erhållas: Linspel med 2 hastigheter frekvensreglering förlängd lintrua för längre linlängder Typ Utförande Dragkraft Linhastighet Motor effekt Lindiameter Linkapaciet/lager 1:a 2:a m standard kg kp m/min WE1 10/ , ,2 10/ , ,4 41,2 10/ , ,4 41,2 10/ , ,4 41,2 20/ , ,4 41,2 Ca / , ,4 41,2 20/ , ,4 41,2 20/ , ,4 41,2 WE5 10/ ,9 8 22,2 47,3 10/ ,3 8 22,2 47,3 10/ , ,2 47,3 20/ ,9 6 29,2 61,2 20/ ,3 6 29,2 61,2 20/ , ,2 61,2 50/ ,5 0, ,2 47,3 Ca / , ,2 47,3 60/ , ,2 47,3 60/ ,5 0, ,2 47,3 WE10 10/ , ,2 54,2 10/ , ,2 54,2 10/ , ,2 54,2 20/ , ,2 54,2 20/ , ,2 54,2 20/ ,5 1, ,2 54,2 30/ ,9 9 34,9 73,7 50/ ,5 1, ,2 54,2 Ca / , ,2 54,2 60/ ,3 1, ,2 54,2 60/ , ,2 54,2 WE20 10/ , ,8 68,5 10/ , ,8 68,5 10/ ,5 4, ,8 68,5 20/ , ,5 91,9 20/ , ,5 91,9 Ca / , ,5 91,9 50/ ,5 2, ,8 68,5 50/ , ,8 68,5 Masingrupp FEM 2 m standard. Maskingrupp FEM 1 AM på begäran, medges 25% större dragkraft. Fax Telefon

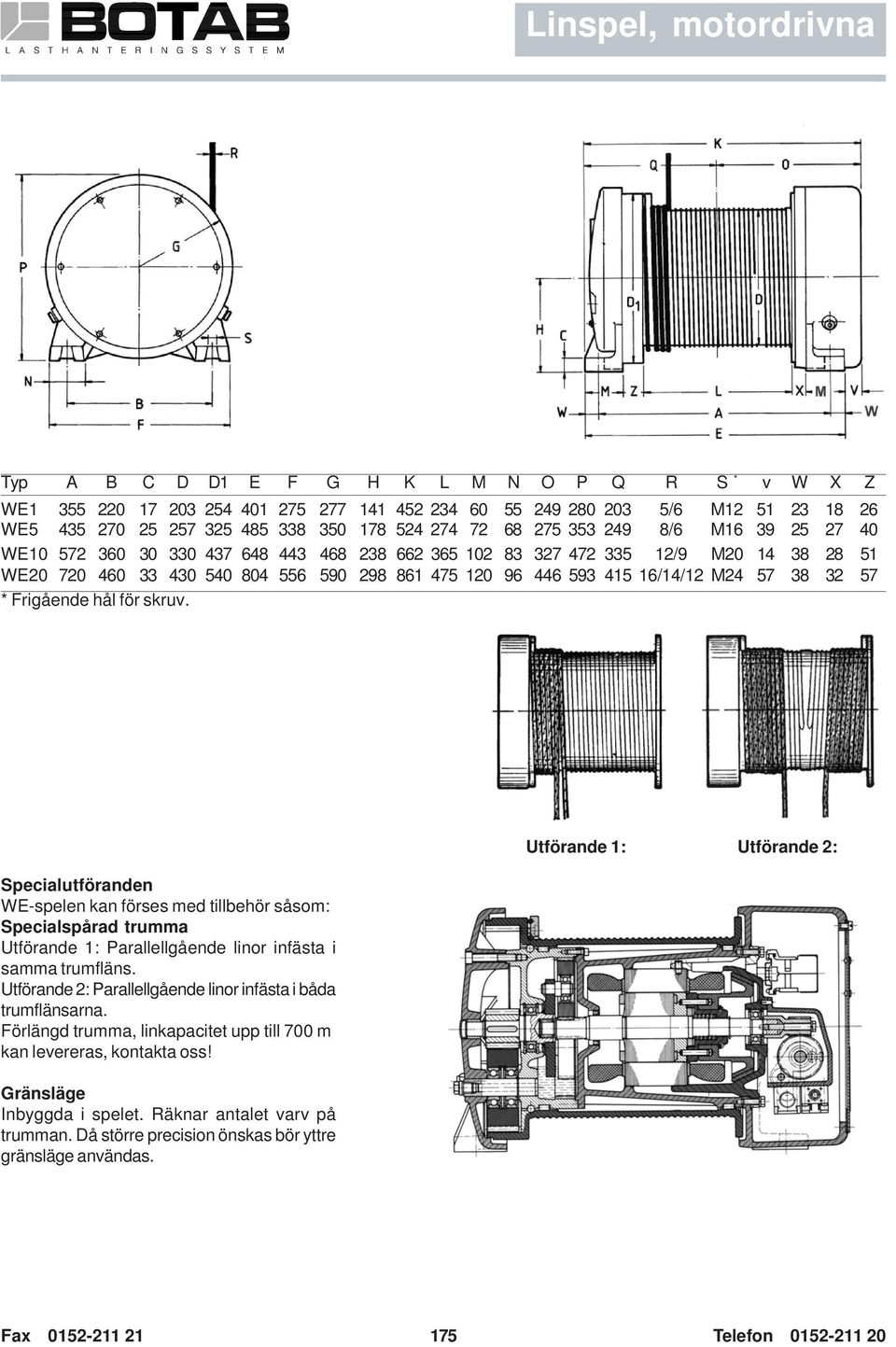

4 Typ A B C D D1 E F G H K L M N O P Q R S * v W X Z WE /6 M WE /6 M WE /9 M WE /14/12 M * Frigående hål för skruv. Specialutföranden WE-spelen kan förses med tillbehör såsom: Specialspårad trua Utförande 1: Parallellgående linor infästa i saa trumfläns. Utförande 2: Parallellgående linor infästa i båda trumflänsarna. Förlängd trua, linkapacitet upp till 700 m kan levereras, kontakta oss! Gränsläge Inbyggda i spelet. Räknar antalet varv på truan. Då större precision önskas bör yttre gränsläge användas. Utförande 1: Utförande 2: Fax Telefon

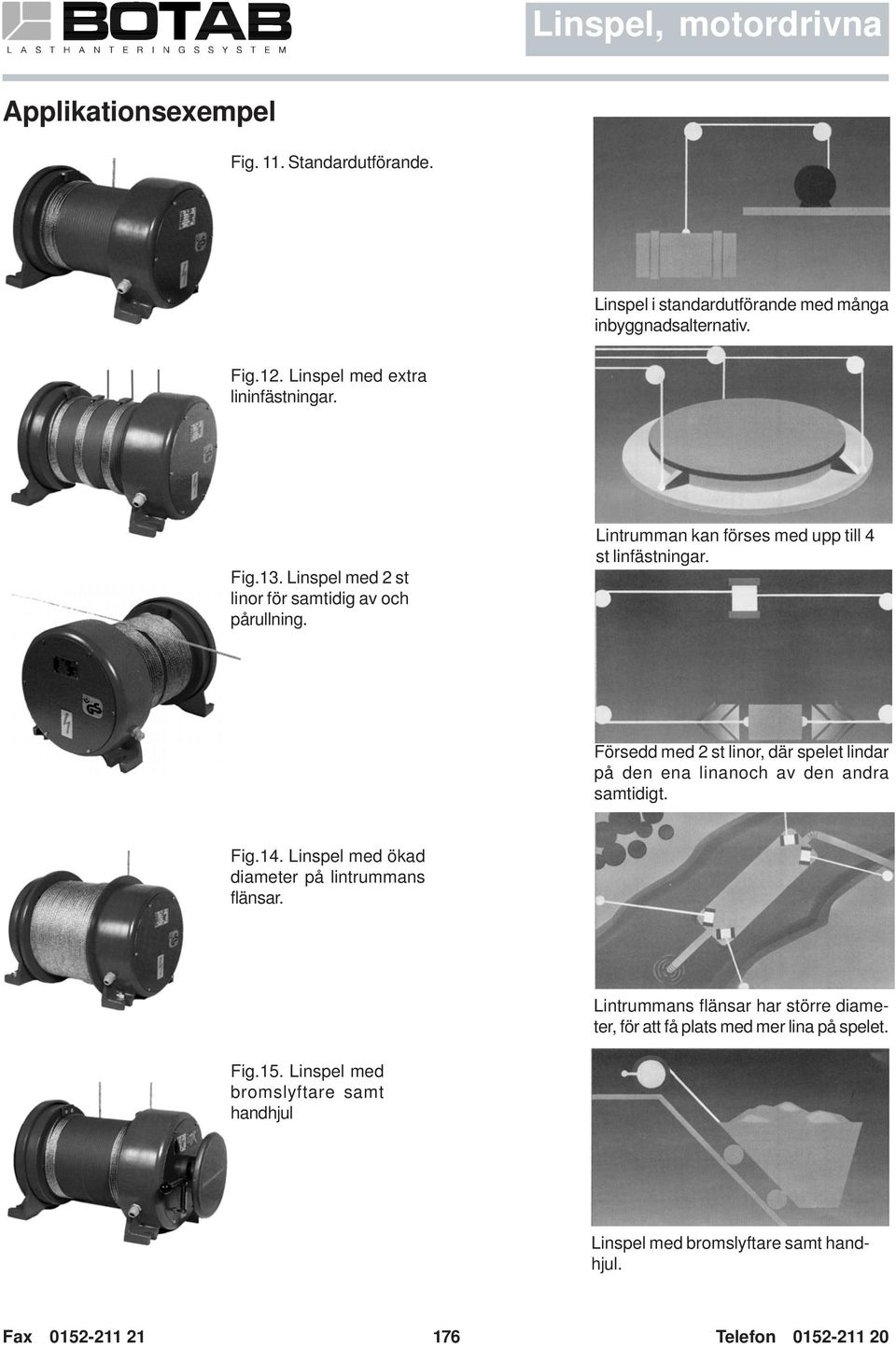

5 Applikationsexempel Fig. 11. Standardutförande. Linspel i standardutförande med många inbyggnadsalternativ. Fig.12. Linspel med extra lininfästningar. Fig.13. Linspel med 2 st linor för samtidig av och pårullning. Lintruan kan förses med upp till 4 st linfästningar. Försedd med 2 st linor, där spelet lindar på den ena linanoch av den andra samtidigt. Fig.14. Linspel med ökad diameter på lintruans flänsar. Lintruans flänsar har större diameter, för att få plats med mer lina på spelet. Fig.15. Linspel med bromslyftare samt handhjul Linspel med bromslyftare samt handhjul. Fax Telefon

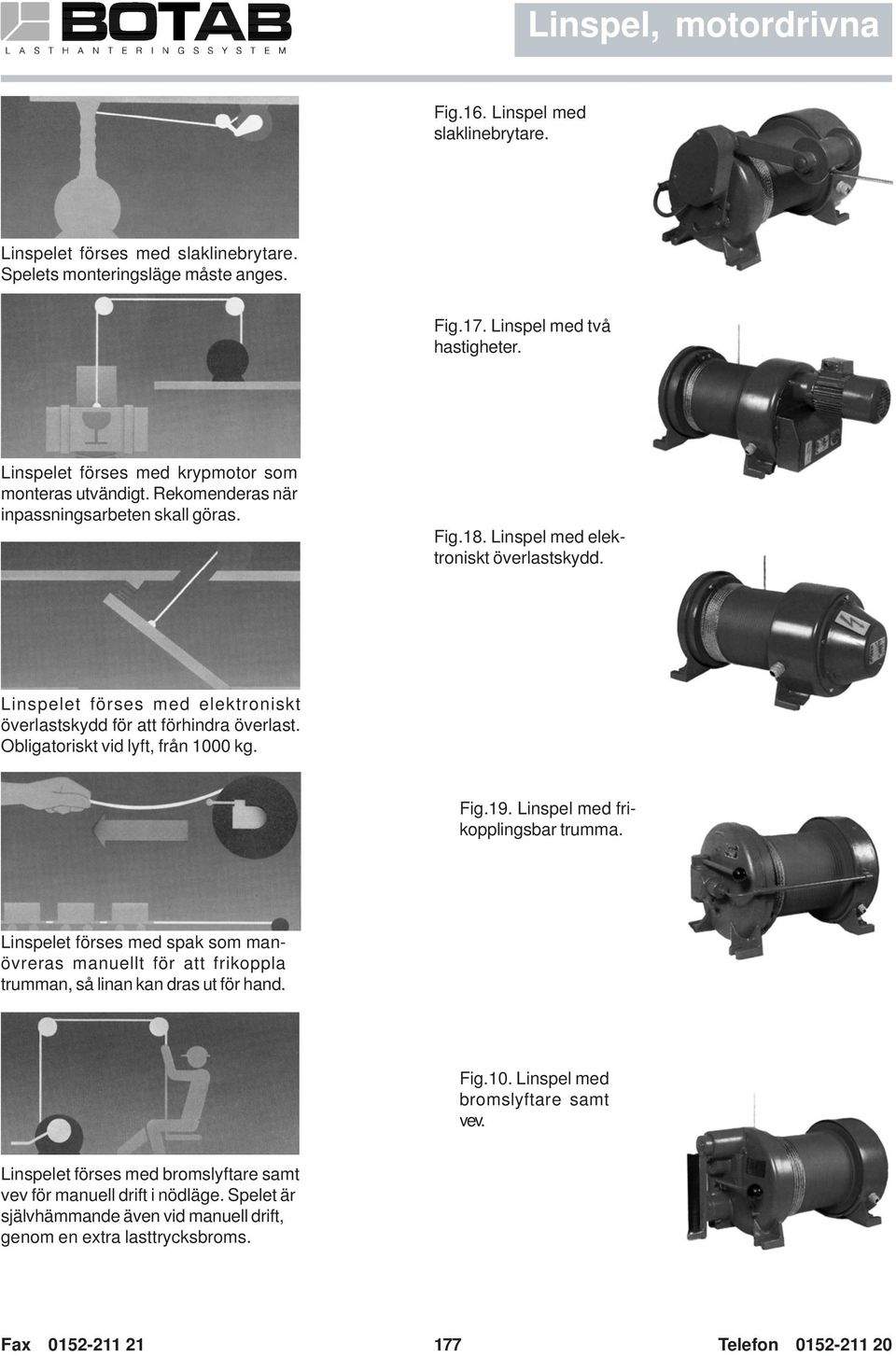

6 Fig.16. Linspel med slaklinebrytare. Linspelet förses med slaklinebrytare. Spelets monteringsläge måste anges. Fig.17. Linspel med två hastigheter. Linspelet förses med krypmotor som monteras utvändigt. Rekomenderas när inpassningsarbeten skall göras. Fig.18. Linspel med elektroniskt överlastskydd. Linspelet förses med elektroniskt överlastskydd för att förhindra överlast. Obligatoriskt vid lyft, från 1000 kg. Fig.19. Linspel med frikopplingsbar trua. Linspelet förses med spak som manövreras manuellt för att frikoppla truan, så linan kan dras ut för hand. Fig.10. Linspel med bromslyftare samt vev. Linspelet förses med bromslyftare samt vev för manuell drift i nödläge. Spelet är självhäande även vid manuell drift, genom en extra lasttrycksbroms. Fax Telefon

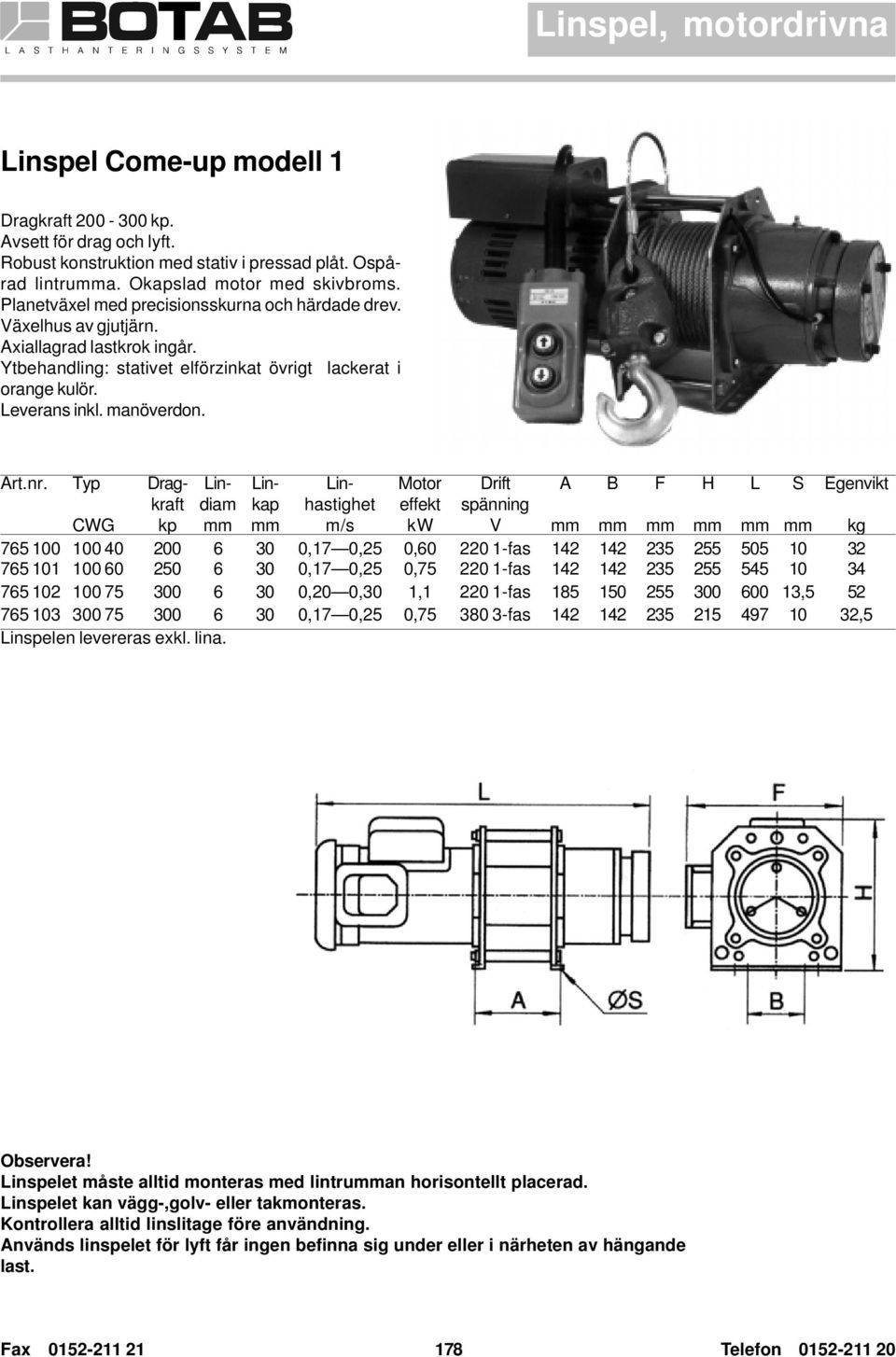

7 Linspel Come-up modell 1 Dragkraft kp. Avsett för drag och lyft. Robust konstruktion med stativ i pressad plåt. Ospårad lintrua. Okapslad motor med skivbroms. Planetväxel med precisionsskurna och härdade drev. Växelhus av gjutjärn. Axiallagrad lastkrok ingår. Ytbehandling: stativet elförzinkat övrigt lackerat i orange kulör. Leverans inkl. manöverdon. Art.nr. Typ CWG Dragkraft kp Lindiam Linkap Linhastighet m/s Motor effekt Drift spänning V A B F H L S kg ,17 0,25 0, fas ,17 0,25 0, fas ,20 0,30 1, fas , ,17 0,25 0, fas ,5 Linspelen levereras exkl. lina. Observera! Linspelet måste alltid monteras med lintruan horisontellt placerad. Linspelet kan vägg-,golv- eller takmonteras. Kontrollera alltid linslitage före användning. Används linspelet för lyft får ingen befinna sig under eller i närheten av hängande last. Fax Telefon

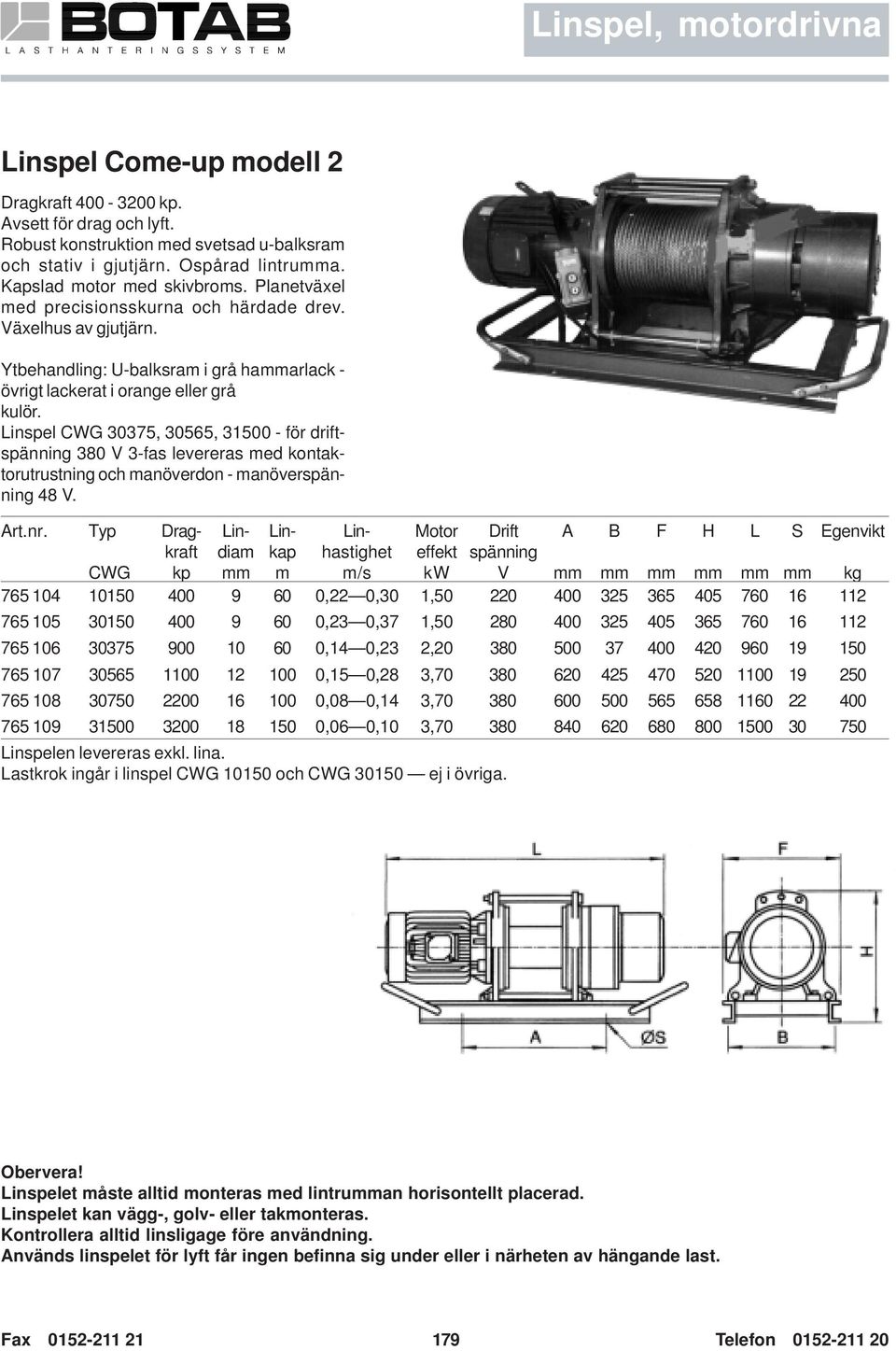

8 Linspel Come-up modell 2 Dragkraft kp. Avsett för drag och lyft. Robust konstruktion med svetsad u-balksram och stativ i gjutjärn. Ospårad lintrua. Kapslad motor med skivbroms. Planetväxel med precisionsskurna och härdade drev. Växelhus av gjutjärn. Ytbehandling: U-balksram i grå haarlack - övrigt lackerat i orange eller grå kulör. Linspel CWG 30375, 30565, för driftspänning 380 V 3-fas levereras med kontaktorutrustning och manöverdon - manöverspänning 48 V. Art.nr. Typ CWG Dragkraft kp Lindiam Linkap m Linhastighet m/s Motor effekt Drift spänning V A B F H L S kg ,22 0,30 1, ,23 0,37 1, ,14 0,23 2, ,15 0,28 3, ,08 0,14 3, ,06 0,10 3, Linspelen levereras exkl. lina. Lastkrok ingår i linspel CWG och CWG ej i övriga. Obervera! Linspelet måste alltid monteras med lintruan horisontellt placerad. Linspelet kan vägg-, golv- eller takmonteras. Kontrollera alltid linsligage före användning. Används linspelet för lyft får ingen befinna sig under eller i närheten av hängande last. Fax Telefon
