1 Elektricitet ÅK 5 Elektricitet Åk 5

2 Detta ska du kunna Du ska kunna: förklara öppen och sluten krets hur elektricitet bildas vilka ämnen som är ledare och isolatorer skillnaden mellan statisk elektricitet och elektrisk ström och hur de bildas hur ett batteri fungerar göra en egen krets av sladdar, batterier och en glödlampa känna till berömda personer som är kopplade till elektricitet

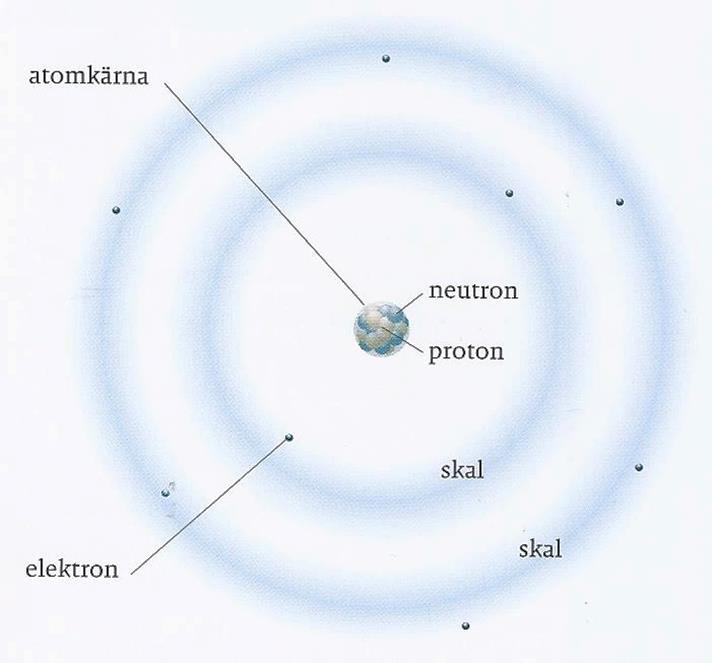

3 Atomen

4 Elektricitet Elektricitet går att använda till många olika saker. Den får lampor att lysa, maten att koka och TV:n att fungera. Nästan all elektricitet går i olika sladdar, men det finns även elektriska ålar och åskblixtrar. Elektricitet handlar om att elektroner, som atomer består av, rör sig.

5 Två sorters elektricitet Statisk elektricitet Elektrisk ström

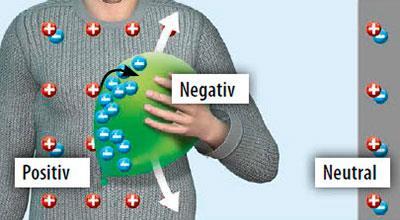

6 Statisk elektricitet Elektroner är olika hårt bundna till olika material. Genom att gnida två olika material mot varandra kan man få elektroner att flytta från det ena materialet till ett annat. Det material dit elektronerna flyttar får ett överskott av elektroner och blir negativt laddat. Det material som elektronerna flyttar från får ett överskott av protoner och blir positivt laddat.

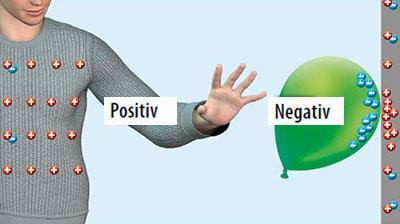

7 forts. Det negativt och positivt laddade material kommer sedan att dras till varandra. När de nuddar varandra eller kommer nära varandra hoppar överskottet av elektroner tillbaka till det gamla materialet och ibland kan man se detta som en liten blixt och det är elektronerna som flyttar sig i luften.

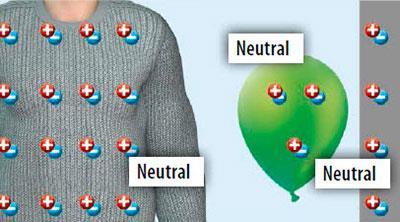

8 Statisk elektricitet bild 4: :09

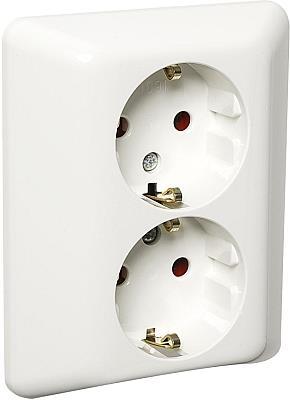

9 Elektrisk ström Detta är den el som vi får ur de två hålen i uttagen i väggen eller från batterier. Elektroner kan flytta sig från ett material med många elektroner till ett material med få elektroner. Så fungerar ett batteri. Elektronerna rör sig hela tiden åt samma håll. Då bildas en elektrisk ström min Hur elen kommer in i staden/huset? 9:04

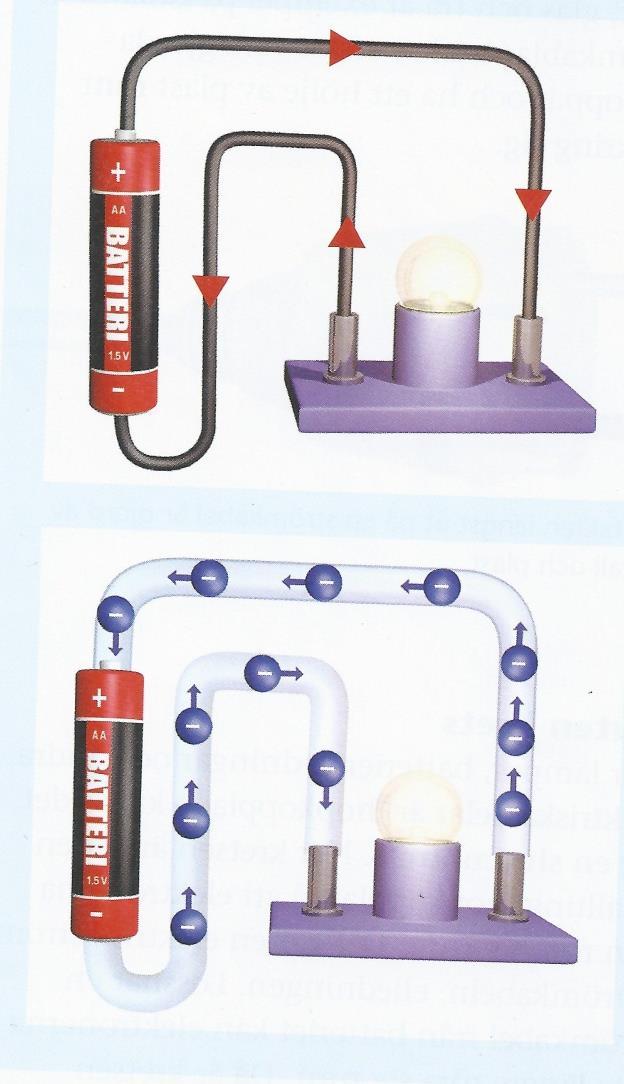

10 Ett batteri har en pluspol och en minuspol. Vid minuspolen finns många elektroner och vid pluspolen få elektroner. Elektronerna vill utjämna obalansen och vill gärna röra sig till pluspolen, men det krävs en ledning/sladd för att de ska kunna röra sig dit. Batteriet

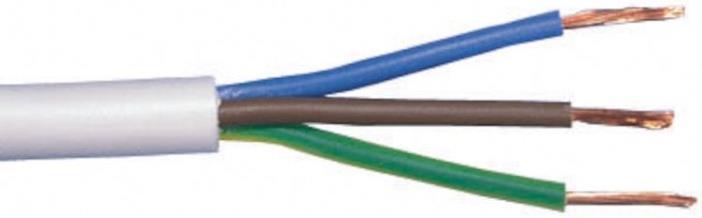

11 Ledare och isolatorer Ledare Leder ström bra. De flesta metaller är ledare. Du måste ha ett material som är en bra ledare inuti sladdar som ska leda ström. Isolatorer Leder ström dåligt. Är ofta isolatorer runt det innersta materialet (ledaren) inuti elsladden. Plast, glas och trä är exempel på bra isolatorer.

12 Elektrisk krets I denna krets som är vanlig ingår en elkälla (batteri) och en lampa. Dessutom måste du ha sladdar som kopplar ihop lampan med pluspol och lampan med minuspol.

13 Öppen och sluten krets Öppen krets Sluten krets

14 Öppen och sluten krets Öppen krets har man inte kopplat ihop alla delar och då kan inte elektronerna gå hela vägen från minuspol till pluspol. Elektroner kan inte hoppa. Sluten krets är alla delar och sladdar ihopkopplade och då kan elektronerna gå från minuspol till pluspol.

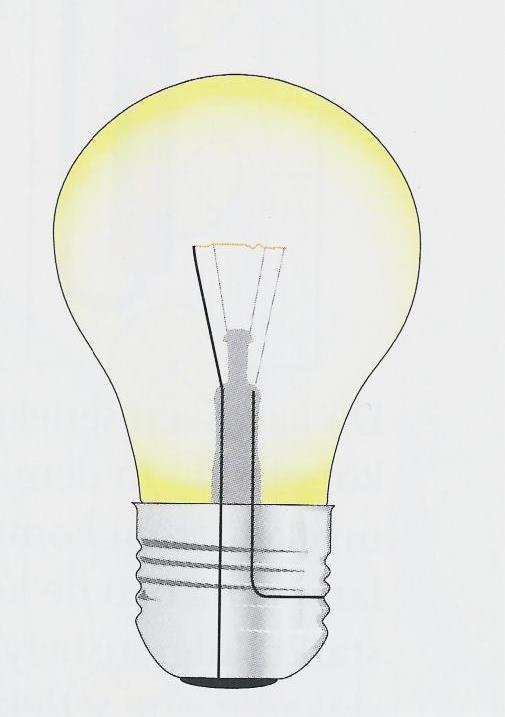

15 Glödlampa Inuti glödlampan finns det något som kallas för glödtråd. Glödtråden är mycket tunn, så elektronerna får trängas för att ta sig igenom den. När de tränger sig igenom tråden blir den varm och börjar lysa. Koll på NO s. 74 och 75

16 Var kommer lamporna att lysa?

17 Symboler Kopplingsschema

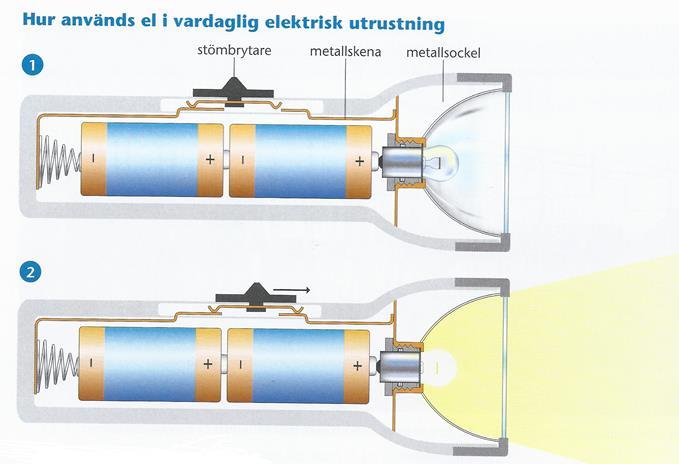

18 Ficklampa

19 Historiska personer Alessandro Volta uppfann det första elektriska batteriet på talet. Samuel Morse 1837 uppfann telegrafen. Alexander Graham Bell 1876 uppfann telefonen. Thomas Edison 1878 uppfann glödlampan.
