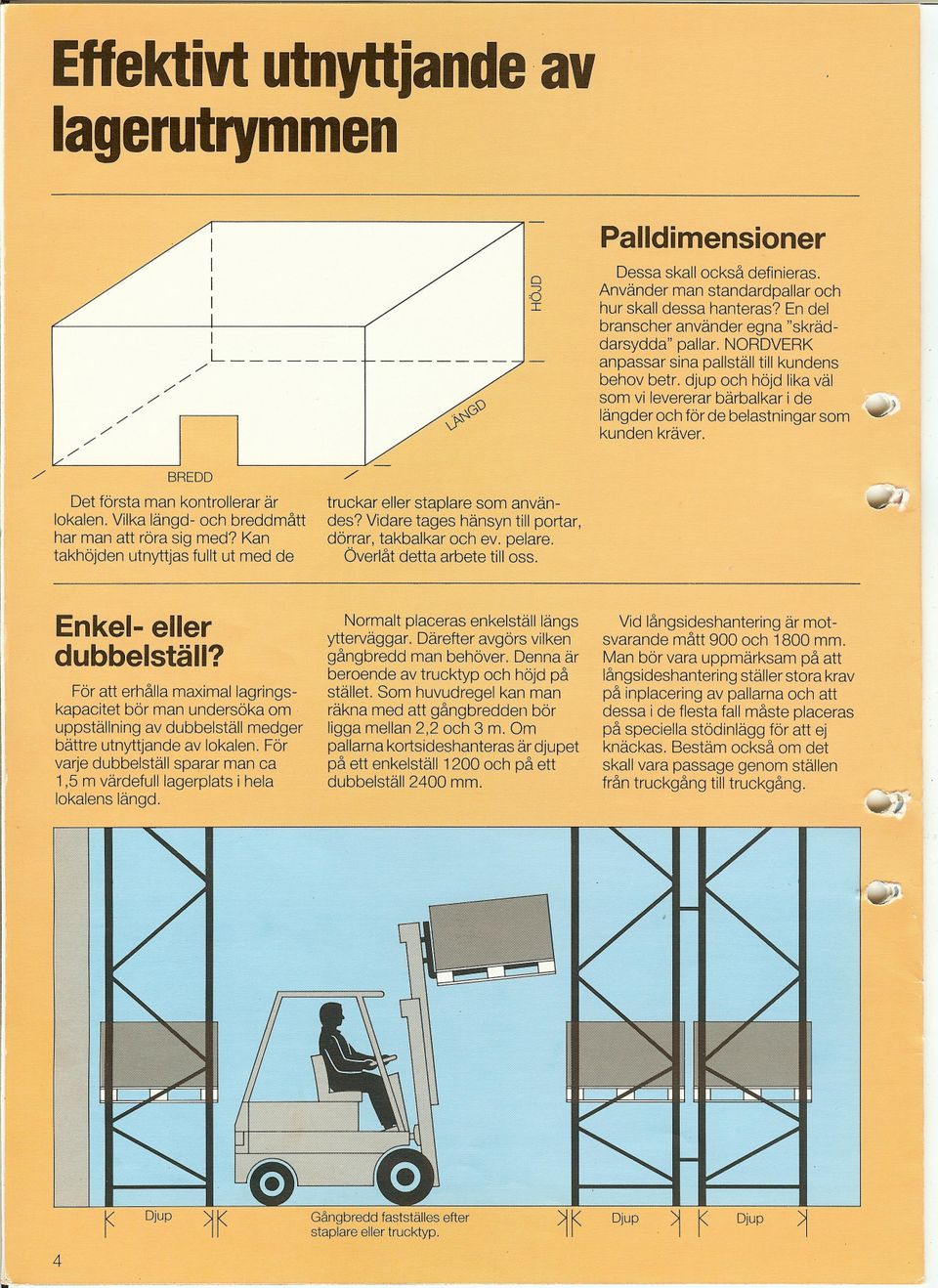

2 Effektivt utnyttjande av lagerutrymmen Palldimensioner /' BREDD L _ /' Dessa skall också definieras. Använder man standardpallar och hur skall dessa hanteras? En del branscher använder egna "skräddarsydda" pallar. NORDVERK anpassar sina pallställ till kundens behov betro djup och höjd lika väl som vi levererar bärbalkar i de längder och för de belastningar som kunden kräver. Det första man kontrollerar är lokalen. Vilka längd- och breddmått har man att röra sig med? Kan takhöjden utnyttjas fullt ut med de truckar eller staplare som användes? Vidare tages hänsyn till portar, dörrar, takbalkar och ev. pelare. Överlåt detta arbete till oss. Enkel- eller dubbelställ? För att erhålla maximal lagringskapacitet bör man undersöka om. uppställning av dubbelställ medger bättre utnyttjande av lokalen. För varje dubbelställ sparar man ca 1,5 m värdefulllagerplats i hela lokalens längd. Normalt placeras enkelställiängs ytterväggar. Därefter avgörs vilken gångbredd man behöver. Denna är beroende av trucktyp och höjd på stället. Som huvudregel kan man räkna med att gångbredden bör ligga mellan 2,2 och 3 m. Om pallarna kortsideshanteras är djupet på ett enkelställi 200 och på ett dubbelställ 2400 mm. Vid långsideshantering är motsvarande mått 900 och 1800 mm. Man bör vara uppmärksam på att långsideshantering ställer stora krav på inplacering av pallarna och att dessa i de flesta fall måste placeras på speciella stödinlägg för att ej knäckas. Bestäm också om det skall vara passage genom ställen från truckgång till truckgång. Djup Gångbredd fastställes efter staplare eller trucktyp. Djup 1 r Djup 4

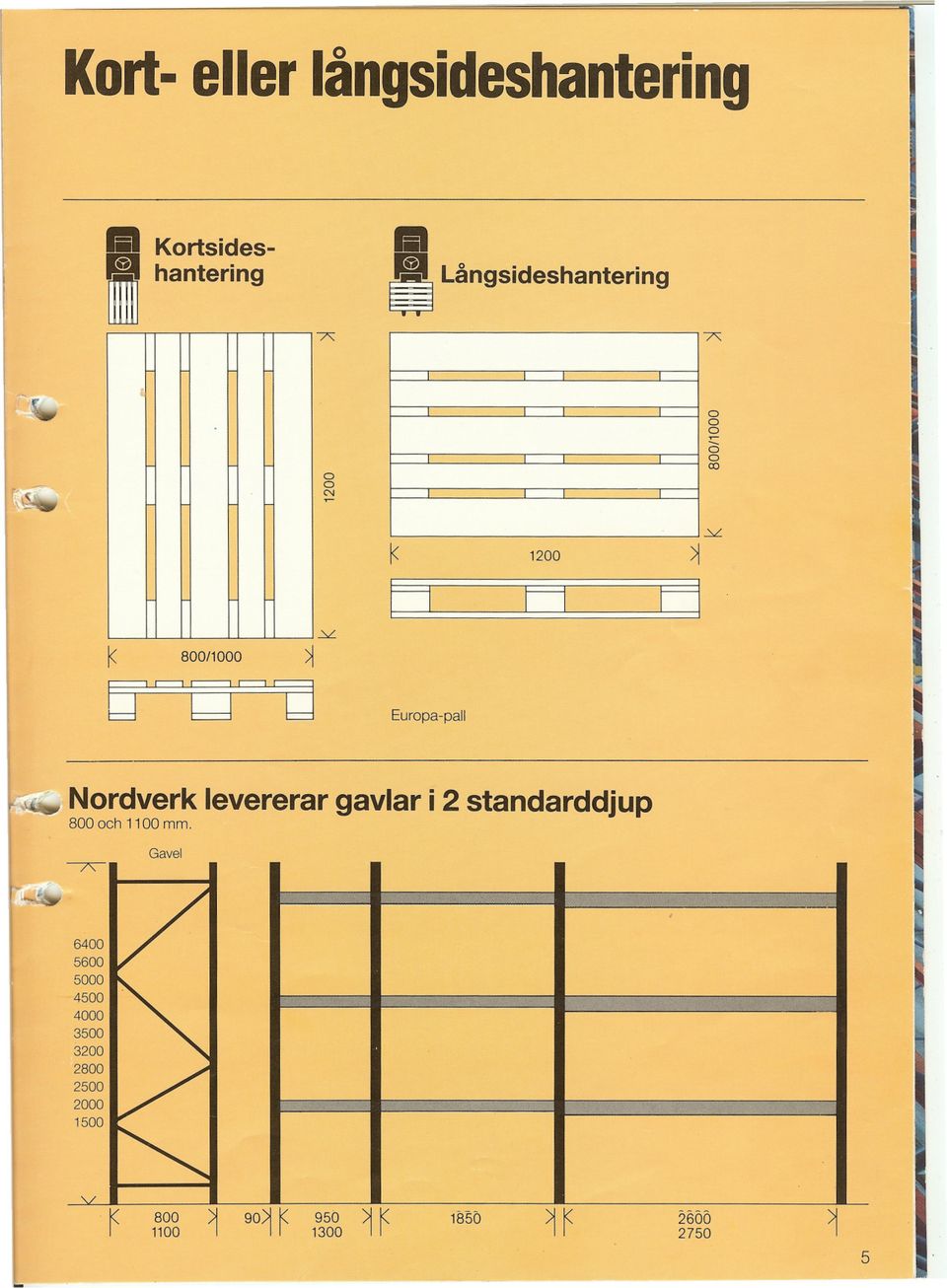

3 Kort eller långsideshantering Kortsides hantering ~ Långsideshantering o ~ 23 ooj :::L k w_u--d 1200 ~ k 800/1000 ~ Efr-lar-lld Europa-pall ~~. Nordverk levererar gavlar i 2 standarddjup 800 och 1100 mm. Gavel )i k' '

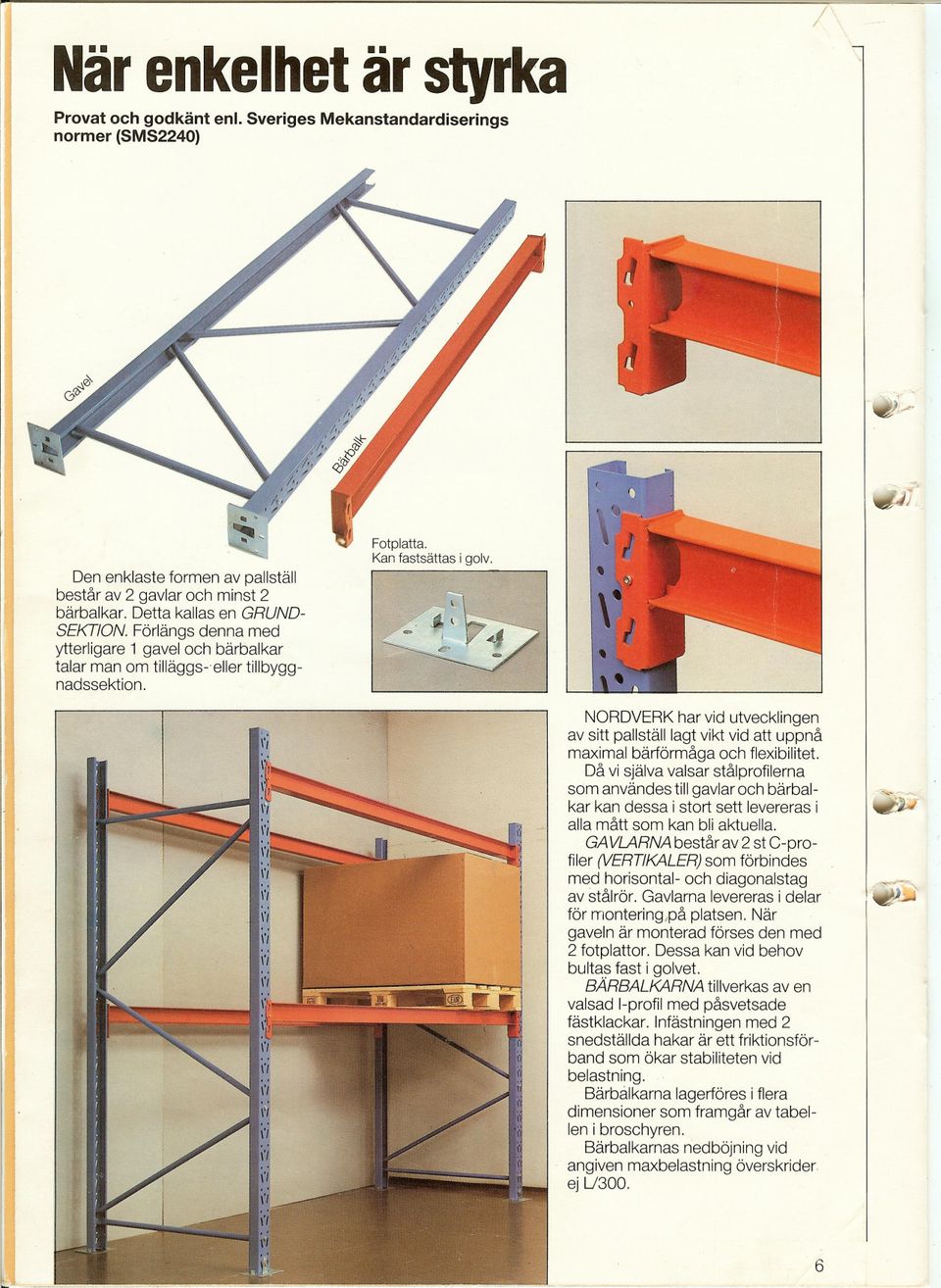

4 När enkelhet är styrka Provat och godkänt en!. Sveriges Mekanstandardiserings normer (SMS2240) / Den enklaste formen av pallställ består av 2 gavlar och minst 2 bärbalkar. Detta kallas en GRUNO SEKT/ON. Förlängs denna med ytterligare 1 gavel och bärbalkar talar man om tilläggs-eller tillbyggnadssektion. Fotplatta. Kan fastsättas i golv. NORDVERK har vid utvecklingen av sitt pallställ lagt vikt vid att uppnå maximal bärförmåga och flexibilitet. Då vi själva valsar stålprofilerna som användes till gavlar och bärbalkar kan dessa i stort sett levereras i alla mått som kan bli aktuella. GA VLARNA består av 2 st C-profiler (VERTKALER) som förbindes med horisontal- och diagonalstag av stålrör. Gavlarna levereras i delar för montering,på platsen. När gaveln är monterad förses den med 2 fotplattor. Dessa kan vid behov bultas fast i golvet. BÄRBALKARNA tillverkas aven valsad l-profil med påsvetsade fästklackar. nfästningen med 2 snedställda hakar är ett friktionsförband som ökar stabiliteten vid belastning. Bärbalkarna lagerföres i flera dimensioner som framgår av tabellen i broschyren. Bärbalkarnas nedböjning vid angiven maxbelastning överskrider ej U300. 6

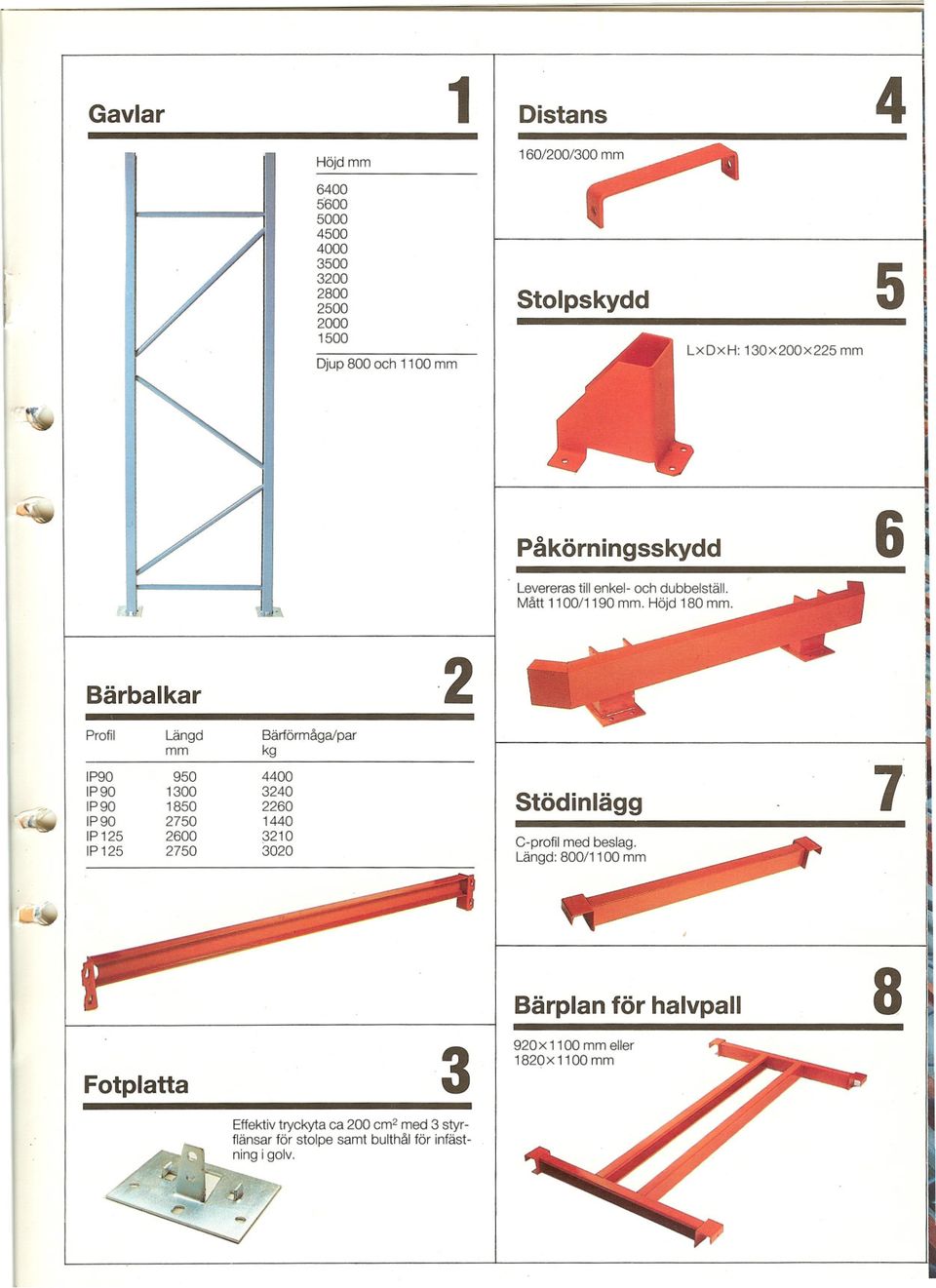

5 Gavlar 1 Distans 4 r Höjd mm Djup 800 och 1100 mm 160/200/300 mm Stolpskydd LxDxH: 130x200x225 mm 5 ~ / Påkörningsskydd Levereras till enkel- och dubbelställ. _ ~.~ Mått 1100/1190 mm. Höjd 180 mm. Bärbalkar 2 - Profil Längd Bärförmåga/par mm kg 7 lp P ~~_/ P Stodiniagg " P Langd: 800/1100 mm ~... :. {~P90 lp C.~profllmed beslag.. ---&:. LN.~f~ ~ ~.. ~ ' 8 Bärplan för halvpall ii Fotplatta 3 Effektiv tryckyta ca 200 cm2 med 3 styrflänsar för stolpe samt bulthål för infästning i golv xii 00 mm 920x1100 mm eller

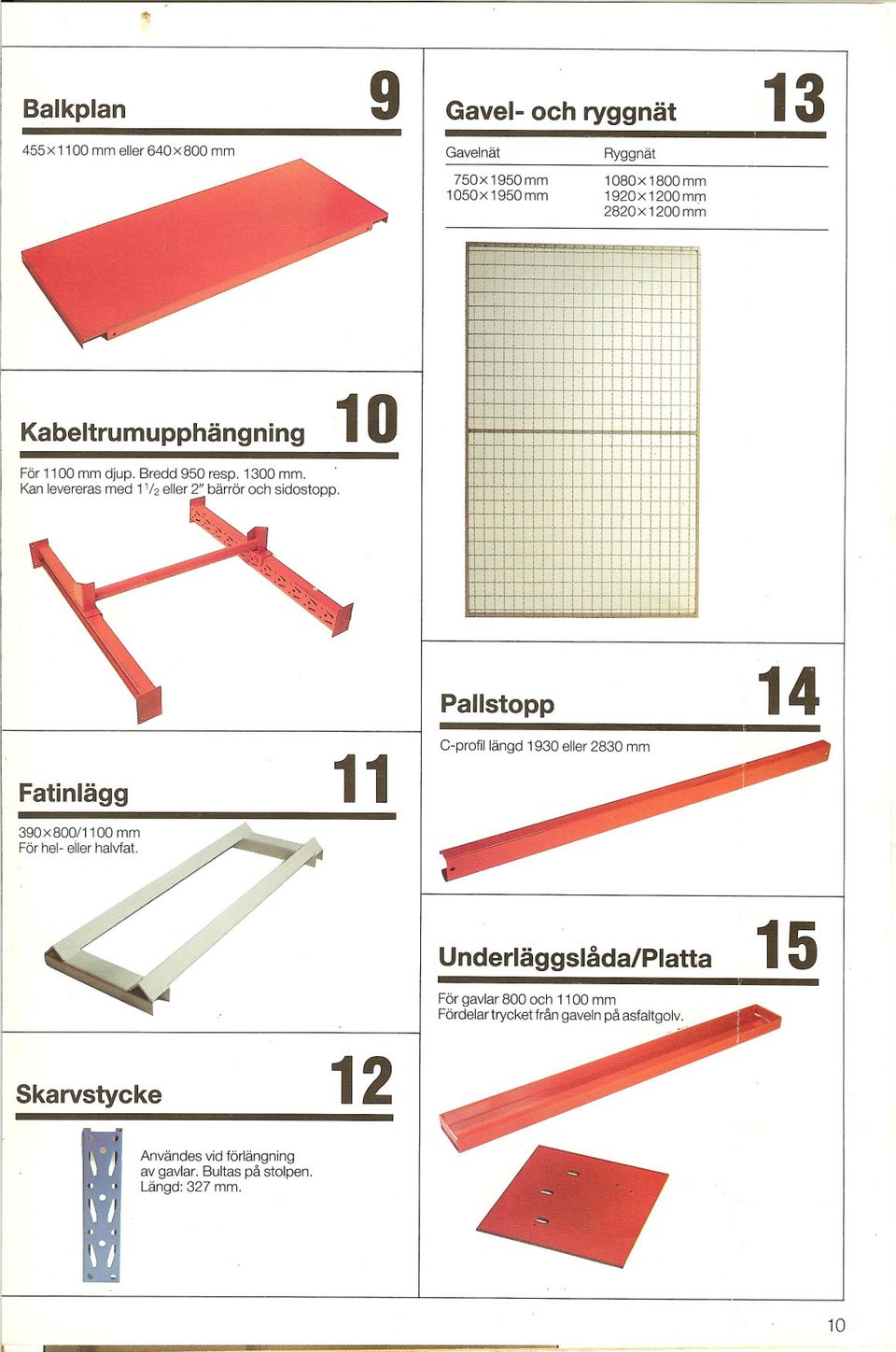

6 Balkplan 9 Gavel- och rygg nät x 1100 mm eller 640x800 mm Gavelnät Ryggnät 750x 1950 mm 1050x1950mm 1080x 1800 mm 1920x 1200 mm 2820 x 1200 mm W- Kabeltrumupphängning 10 För 1100 mm djup. Bredd 950 resp mm. Kan levereras med 1112 '~;., eller~~:':bärrör '~.'\' ~"~ ~..''. och sidostopp.. Pallstopp 14 Fatinlägg 11 C-profil längd 1930 eller 2830 mm 390x800/1100 mm För hel- eller halvfat. UnderläggslådaPlatta 15 För gavlar 800 och 1100 mm Fördelar trycket från gaveln på asfaltgolv. Skarvstycke 12 Användes vid förlängning av gavlar. Bultas på stolpen. Längd: 327 mm. 10

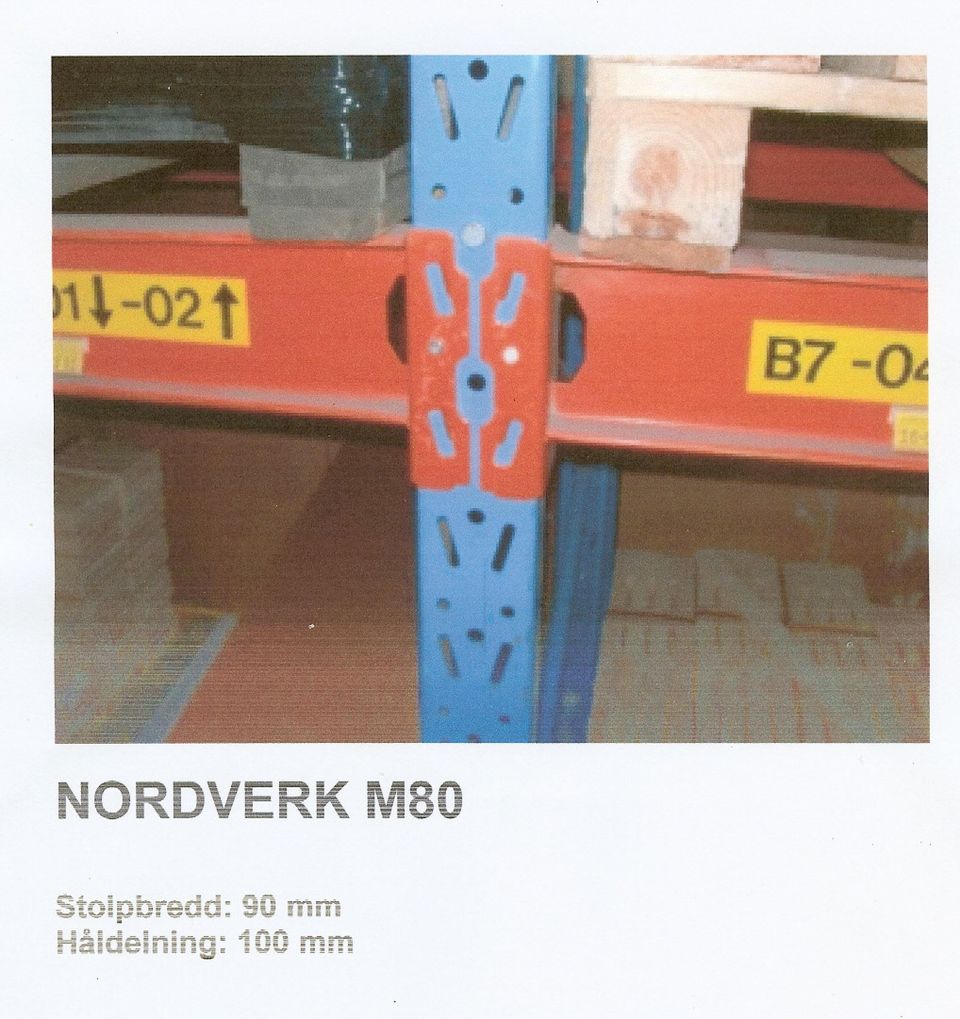

7 . -..er-,.,...:._~ B'7 -o~ -- -~- -.~ "" =--- -""'--- - ~ ~V;;;_~~_'"; ';;;UU.. i!! ;;:; ;;;;.. :;;;:; --=- ;;; -=- '". ;;;; ~ =-.. ;;;;,.-.,..::;:.,,;;;;; e ;~~u~~; ;;;;~!!!

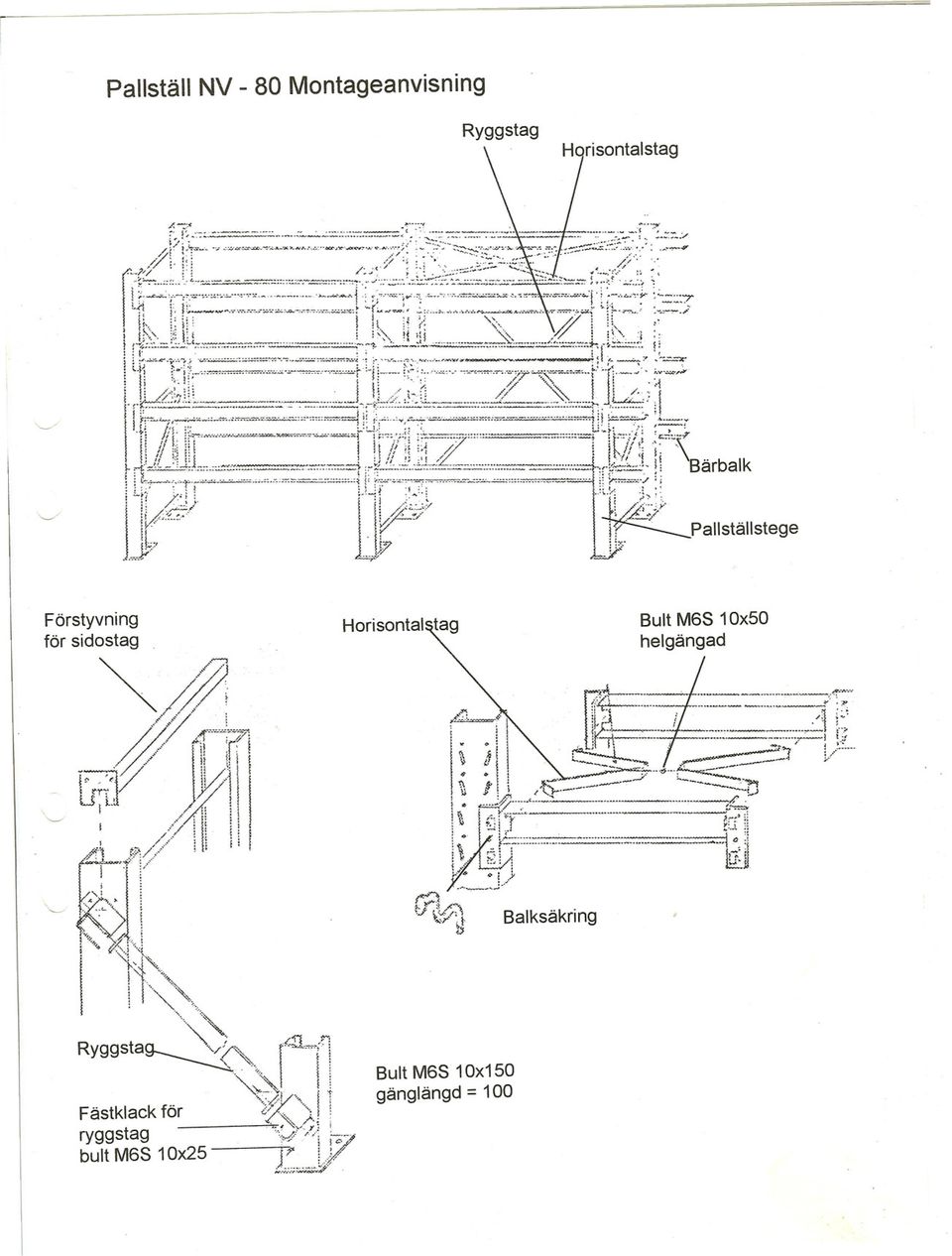

8 Pallställ NV - 80 Montageanvisning Ryggstag Förstyvning för sidostag Bult M6S 10x50 helgängad Bult M6S 10x150 gänglängd = 100

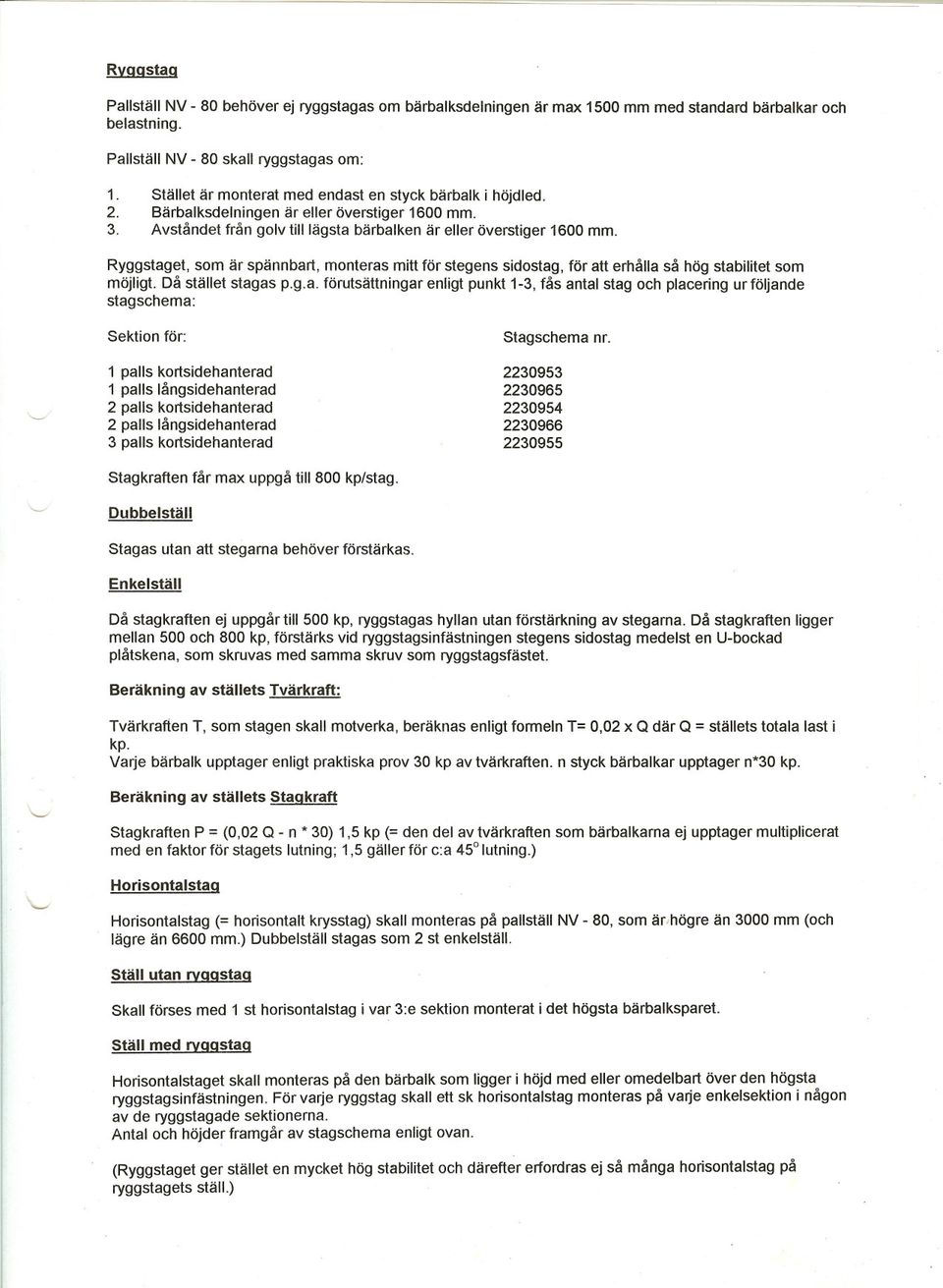

9 Rvqqstaq Pallställ NV - 80 behöver ej ryggstagas om bärbalksdelningen är max 1500 mm med standard bärbalkar och belastning. Pallställ NV - 80 skall ryggstagas om: 1. Stället är monterat med endast en styck bärbalk i höjdled. 2. Bärbalksdelningen är eller överstiger 1600 mm. 3. Avståndet från golv till lägsta bärbalken är eller överstiger 1600 mm. Ryggstaget, som är spännbart, monteras mitt för stegens sidostag, för att erhålla så hög stabilitet som möjligt. Då stället stagas p.g.a. förutsättningar enligt punkt 1-3, fås antal stag och placering ur följande stagschema: Sektion för: Stagschema nr. 1 palls kortsidehanterad 1 palls långsidehanterad 2 palls kortsidehanterad 2 palls långsidehanterad 3 palls kortsidehanterad Stag kraften får max uppgå till 800 kp/stag. Dubbelställ Stagas utan att stegarna behöver förstärkas. Enkelställ Då stag kraften ej uppgår till 500 kp, ryggstagas hyllan utan förstärkning av stegarna. Då stagkraften ligger mellan 500 och 800 kp, förstärks vid ryggstagsinfästningen stegens sidostag medelst en U-bockad plåtskena, som skruvas med samma skruv som ryggstagsfästet. Beräkning av ställets Tvärkraft: Tvärkraften T, som stagen skall motverka, beräknas enligt formeln T= 0,02 x Q där Q = ställets totala last i kp. Varje bärbalk upptager enligt praktiska prov 30 kp av tvärkraften. n styck bärbalkar upptager n*30 kp. Beräkning av ställets Staqkraft Stag kraften P = (0,02 Q - n * 30) 1,5 kp (= den del av tvärkraften som bärbalkarna ej upptager multiplicerat med en faktor för stagets lutning; 1,5 gäller för c:a 45 lutning.) Horisontalstaq Horisontalstag (= horisontalt krysstag) skall monteras på pallställ NV - 80, som är.högre än 3000 mm (och lägre än 6600 mm.) Dubbelställ stagas som 2 st enkelställ. Ställ utan ryqqstaq Skall förses med 1 st horisontalstag i var 3:e sektion monterat i det högsta bärbalksparet. Ställ med ryqqstaq Horisontalstaget skall monteras på den bärbalk som ligger i höjd med eller omedelbart över den högsta ryggstagsinfästningen. För varje ryggstag skall ett sk horisontalstag monteras på va~e enkelsektion i någon av de ryggstagade sektionerna. Antal och höjder framgår av stagschema enligt ovan. (Ryggstaget ger stället en mycket hög stabilitet och därefter erfordras ej så många horisontalstag på ryggstagets ställ.)

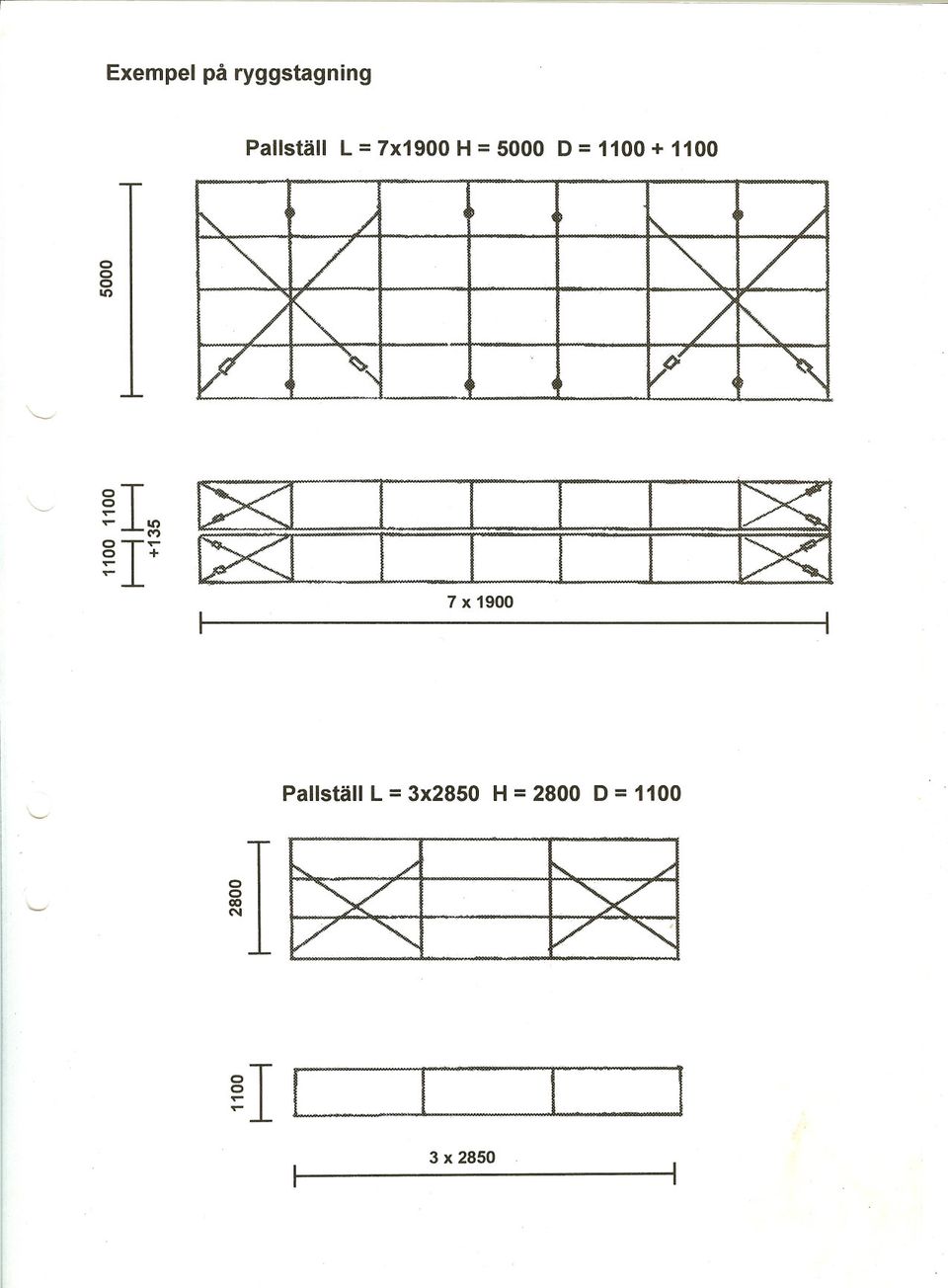

10 ,-- Exempel på ryggstagning Pallställ L = 7x1900 H = 5000 D = o&o 7 x 1900 Pallställ L = 3x2850 H = 2800 D = 1100 occ) N 3 x 2850
