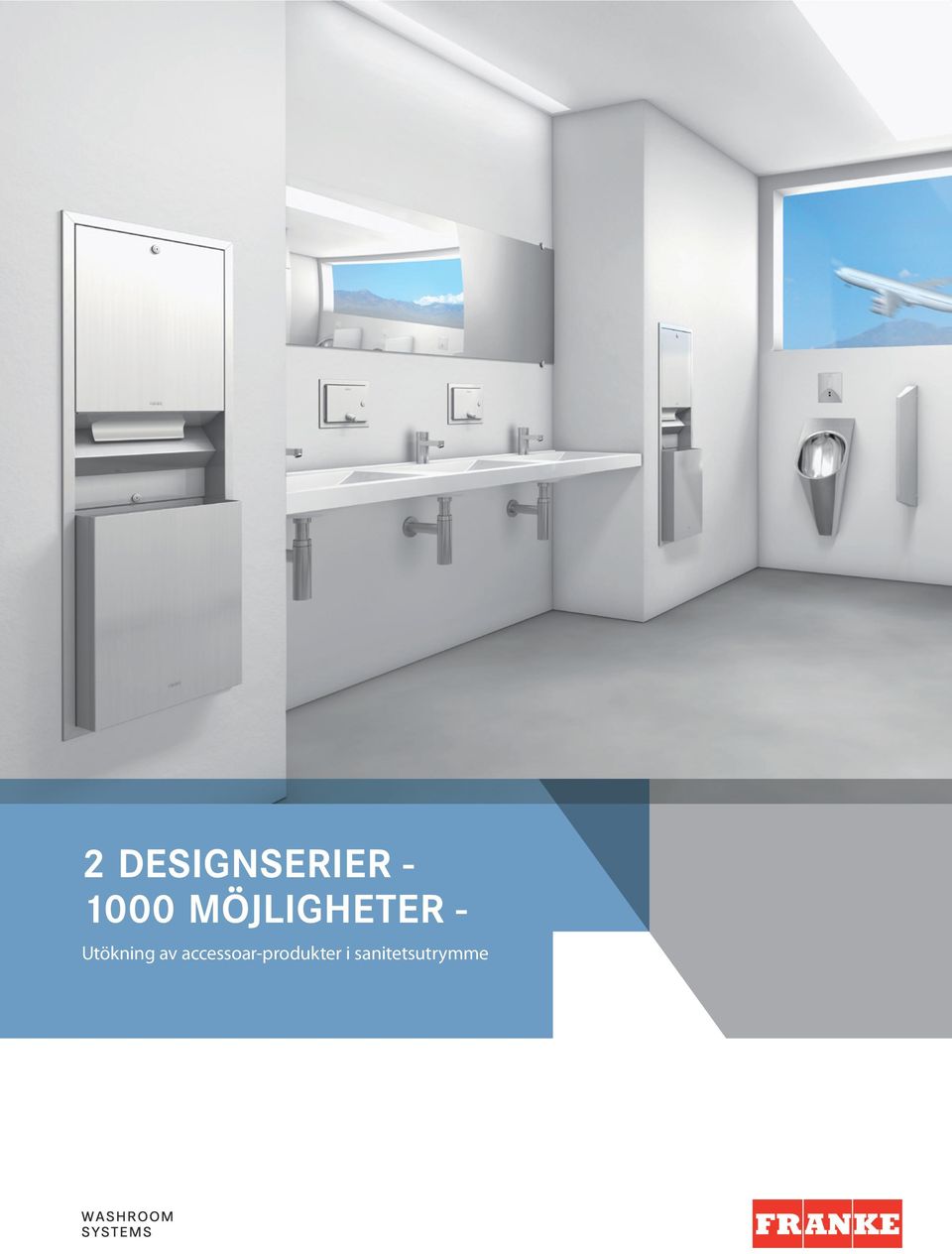

1 2 DESIGNSERIER MÖJLIGHETER - Utökning av accessoar-produkter i sanitetsutrymme

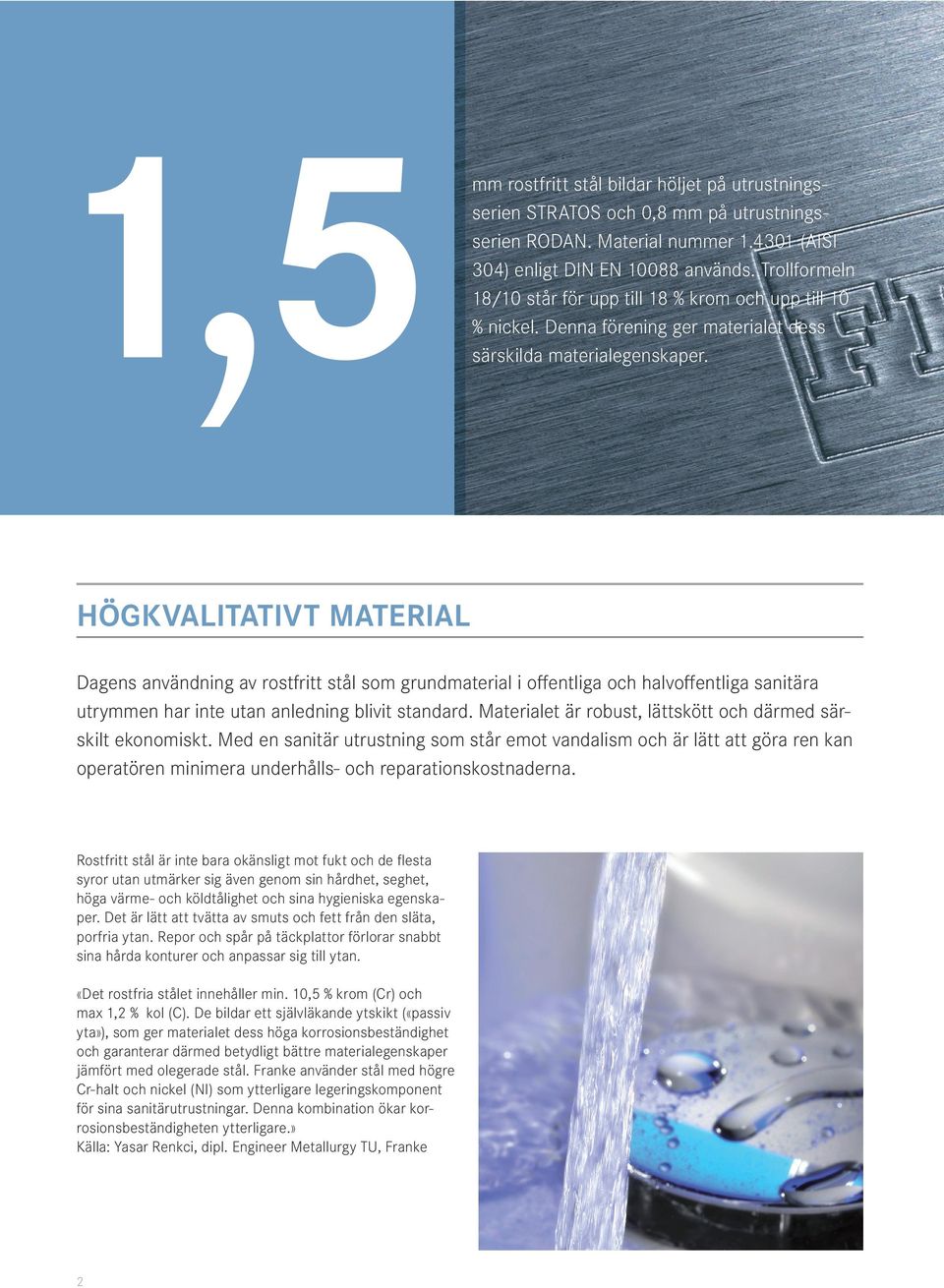

2 mm rostfritt stål bildar höljet på utrustningsserien STRATOS och 0,8 mm på utrustningsserien RODAN. Material nummer (AISI 304) enligt DIN EN används. Trollformeln 18/10 står för upp till 18 % krom och upp till 10 % nickel. Denna förening ger materialet dess 1,5särskilda materialegenskaper. HÖGKVALITATIVT MATERIAL Dagens användning av rostfritt stål som grundmaterial i offentliga och halvoffentliga sanitära utrymmen har inte utan anledning blivit standard. Materialet är robust, lättskött och därmed särskilt ekonomiskt. Med en sanitär utrustning som står emot vandalism och är lätt att göra ren kan operatören minimera underhålls- och reparationskostnaderna. Rostfritt stål är inte bara okänsligt mot fukt och de flesta syror utan utmärker sig även genom sin hårdhet, seghet, höga värme- och köldtålighet och sina hygieniska egenskaper. Det är lätt att tvätta av smuts och fett från den släta, porfria ytan. Repor och spår på täckplattor förlorar snabbt sina hårda konturer och anpassar sig till ytan. «Det rostfria stålet innehåller min. 10,5 % krom (Cr) och max 1,2 % kol (C). De bildar ett självläkande ytskikt («passiv yta»), som ger materialet dess höga korrosionsbeständighet och garanterar därmed betydligt bättre materialegenskaper jämfört med olegerade stål. Franke använder stål med högre Cr-halt och nickel (NI) som ytterligare legeringskomponent för sina sanitärutrustningar. Denna kombination ökar korrosionsbeständigheten ytterligare.» Källa: Yasar Renkci, dipl. Engineer Metallurgy TU, Franke 2

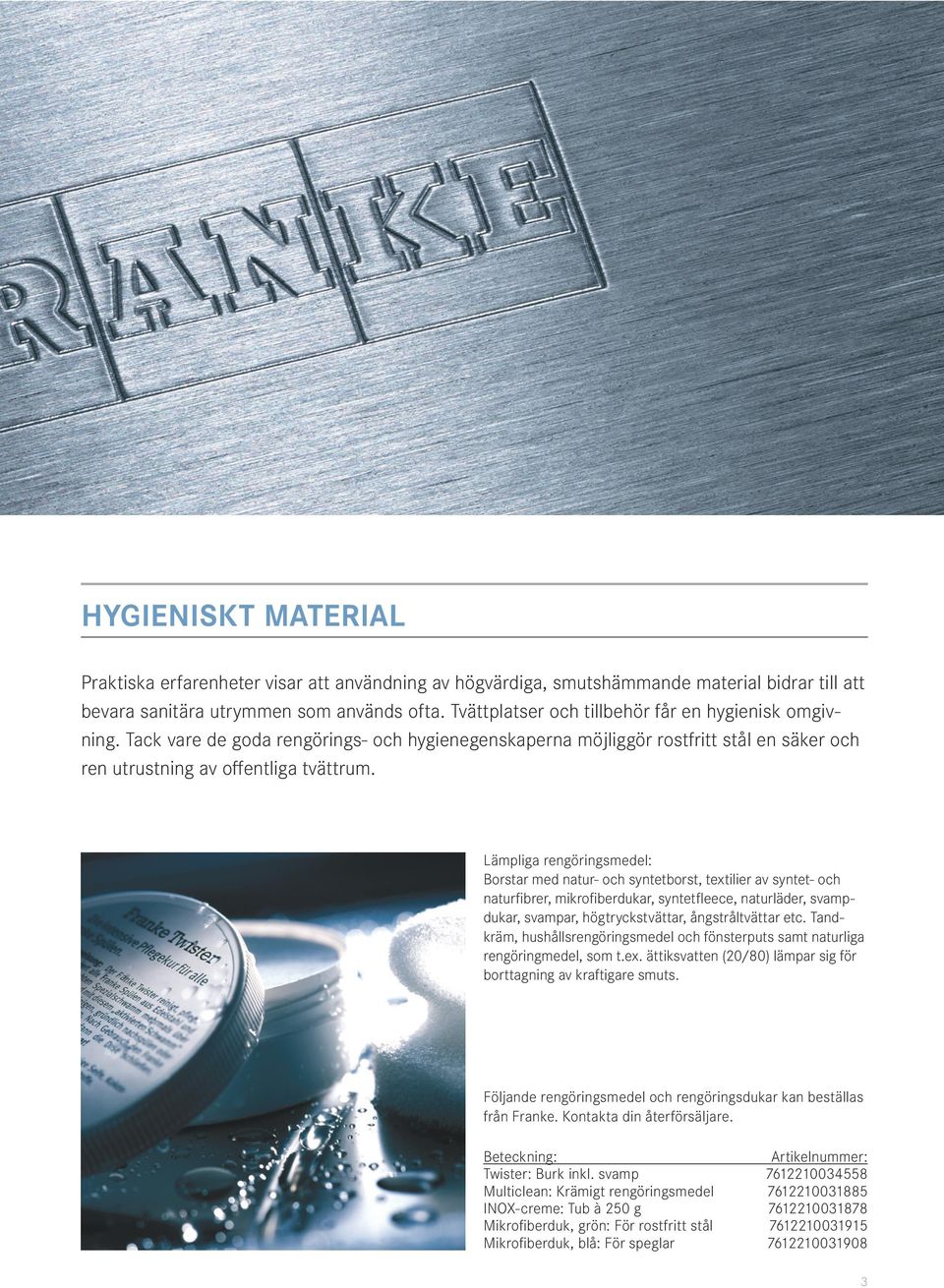

3 HYGIENISKT MATERIAL Praktiska erfarenheter visar att användning av högvärdiga, smutshämmande material bidrar till att bevara sanitära utrymmen som används ofta. Tvättplatser och tillbehör får en hygienisk omgivning. Tack vare de goda rengörings- och hygienegenskaperna möjliggör rostfritt stål en säker och ren utrustning av offentliga tvättrum. Lämpliga rengöringsmedel: Borstar med natur- och syntetborst, textilier av syntet- och naturfibrer, mikrofiberdukar, syntetfleece, naturläder, svampdukar, svampar, högtryckstvättar, ångstråltvättar etc. Tandkräm, hushållsrengöringsmedel och fönsterputs samt naturliga rengöringmedel, som t.ex. ättiksvatten (20/80) lämpar sig för borttagning av kraftigare smuts. Följande rengöringsmedel och rengöringsdukar kan beställas från Franke. Kontakta din återförsäljare. Beteckning: Artikelnummer: Twister: Burk inkl. svamp Multiclean: Krämigt rengöringsmedel INOX-creme: Tub à 250 g Mikrofiberduk, grön: För rostfritt stål Mikrofiberduk, blå: För speglar

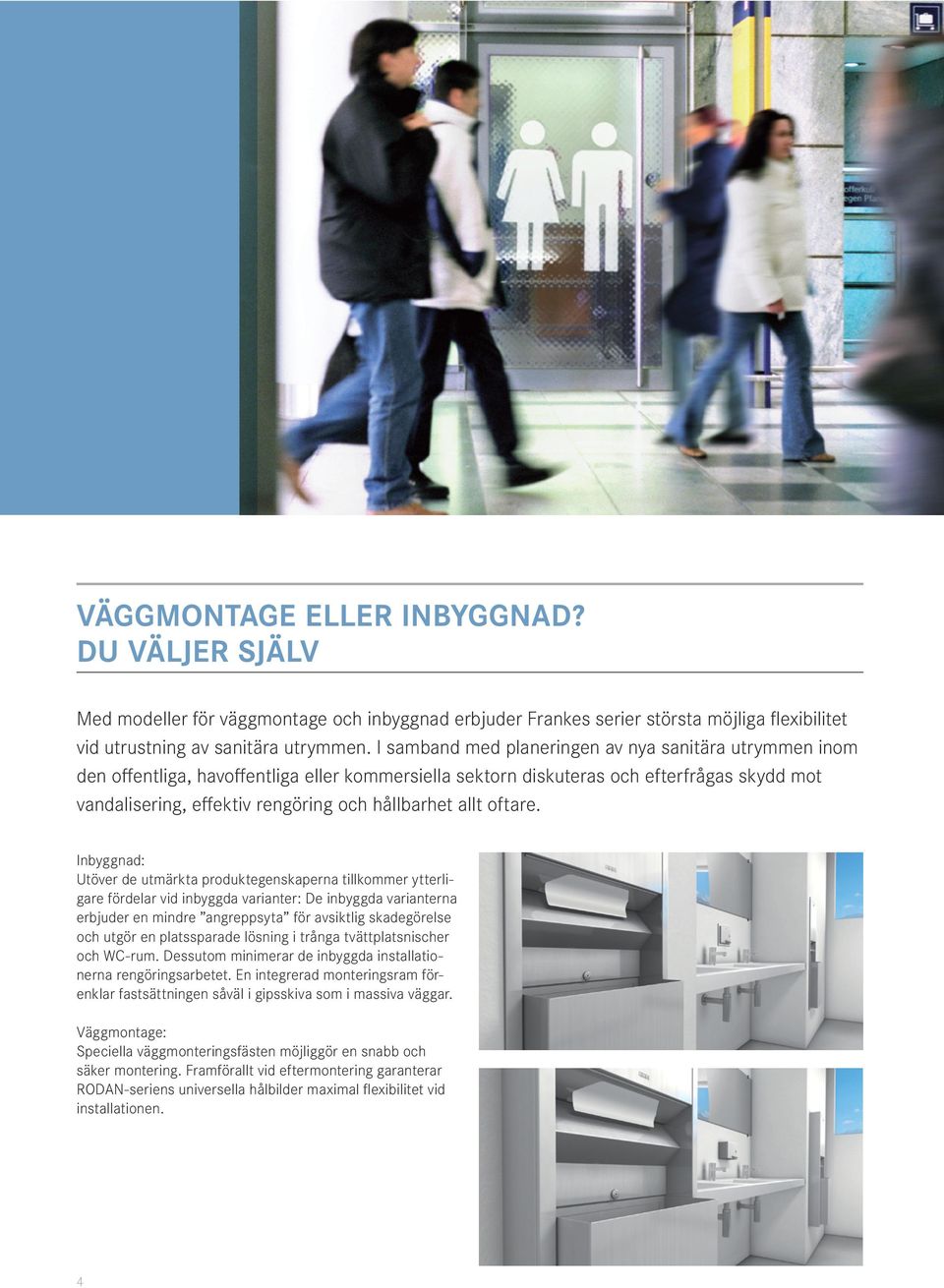

4 VÄGGMONTAGE ELLER INBYGGNAD? DU VÄLJER SJÄLV Med modeller för väggmontage och inbyggnad erbjuder Frankes serier största möjliga flexibilitet vid utrustning av sanitära utrymmen. I samband med planeringen av nya sanitära utrymmen inom den offentliga, havoffentliga eller kommersiella sektorn diskuteras och efterfrågas skydd mot vandalisering, effektiv rengöring och hållbarhet allt oftare. Inbyggnad: Utöver de utmärkta produktegenskaperna tillkommer ytterligare fördelar vid inbyggda varianter: De inbyggda varianterna erbjuder en mindre angreppsyta för avsiktlig skadegörelse och utgör en platssparade lösning i trånga tvättplatsnischer och WC-rum. Dessutom minimerar de inbyggda installationerna rengöringsarbetet. En integrerad monteringsram förenklar fastsättningen såväl i gipsskiva som i massiva väggar. Väggmontage: Speciella väggmonteringsfästen möjliggör en snabb och säker montering. Framförallt vid eftermontering garanterar RODAN-seriens universella hålbilder maximal flexibilitet vid installationen. 4

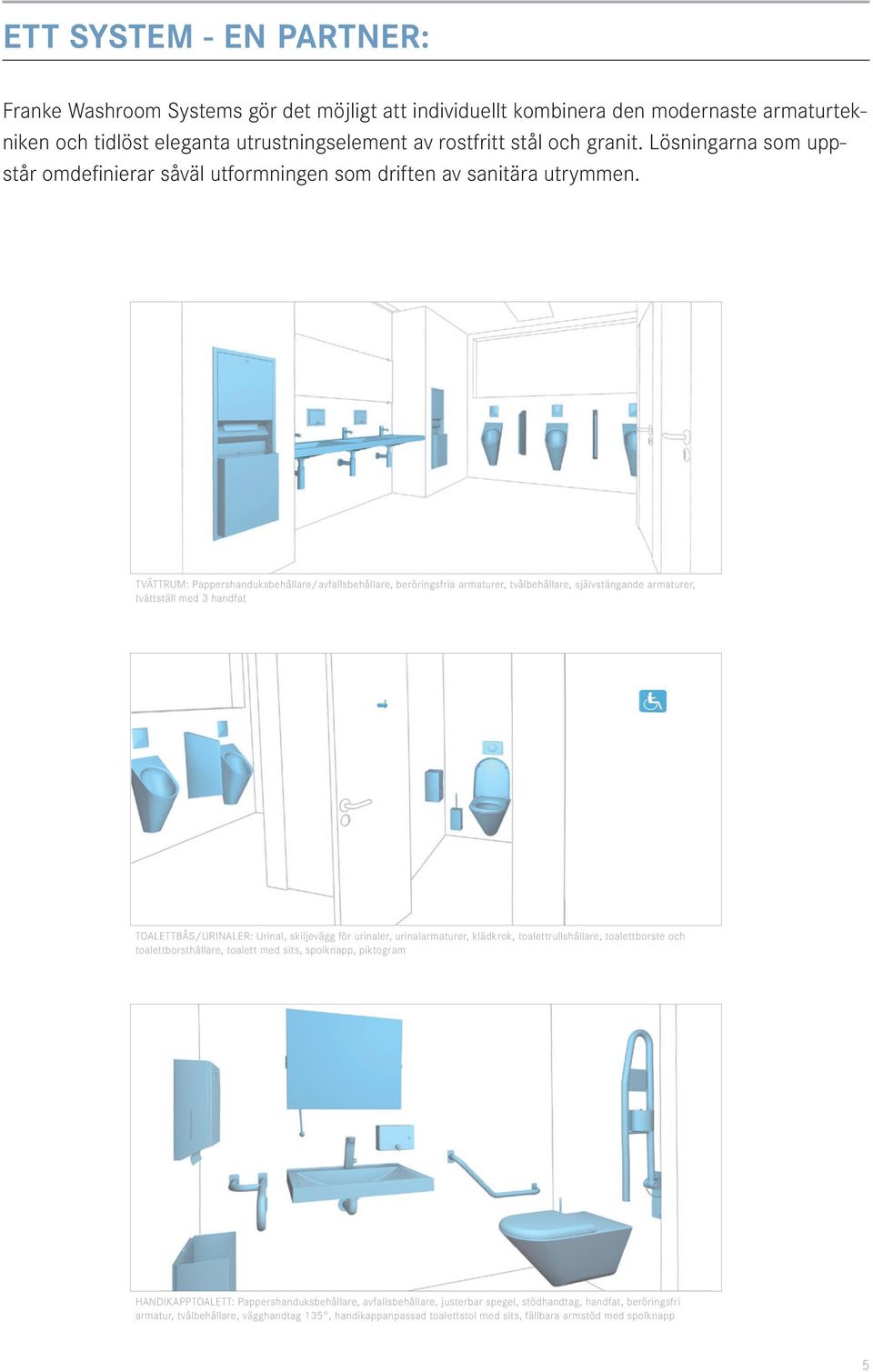

5 ETT SYSTEM - EN PARTNER: Franke Washroom Systems gör det möjligt att individuellt kombinera den modernaste armaturtekniken och tidlöst eleganta utrustningselement av rostfritt stål och granit. Lösningarna som uppstår omdefinierar såväl utformningen som driften av sanitära utrymmen. TVÄTTRUM: Pappershanduksbehållare/avfallsbehållare, beröringsfria armaturer, tvålbehållare, självstängande armaturer, tvättställ med 3 handfat TOALETTBÅS/URINALER: Urinal, skiljevägg för urinaler, urinalarmaturer, klädkrok, toalettrullshållare, toalettborste och toalettborsthållare, toalett med sits, spolknapp, piktogram HANDIKAPPTOALETT: Pappershanduksbehållare, avfallsbehållare, justerbar spegel, stödhandtag, handfat, beröringsfri armatur, tvålbehållare, vägghandtag 135, handikappanpassad toalettstol med sits, fällbara armstöd med spolknapp 5

6 Exempel på sanitärt utrymme: Utrustat med inbyggda RODAN-produkter, Miranittvättställ med flera handfat, självstängande och beröringsfria armaturer samt urinaler från Franke!

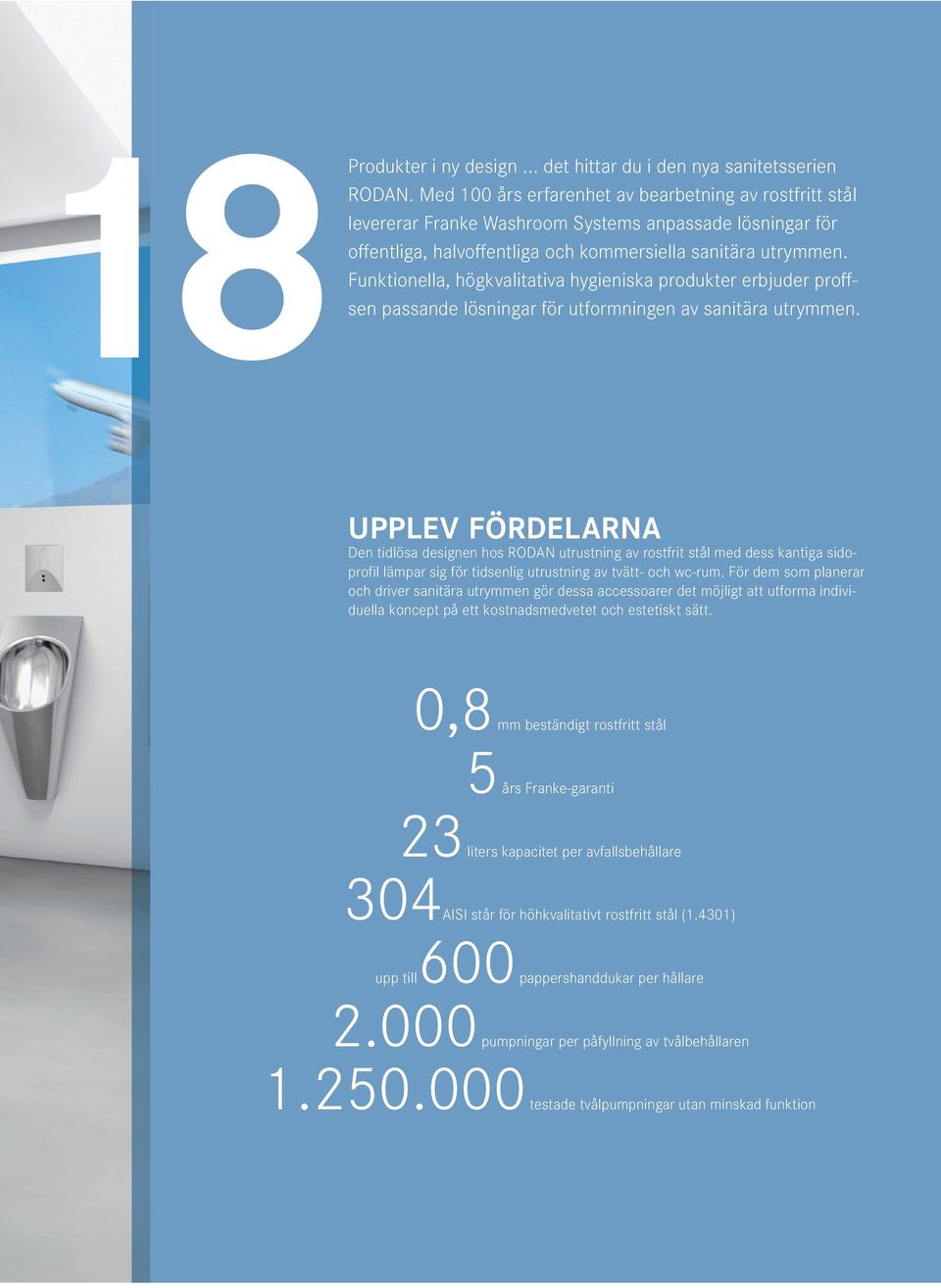

7 Produkter i ny design... det hittar du i den nya sanitetsserien RODAN. Med 100 års erfarenhet av bearbetning av rostfritt stål levererar Franke Washroom Systems anpassade lösningar för offentliga, halvoffentliga och kommersiella sanitära utrymmen. Funktionella, högkvalitativa hygieniska produkter erbjuder proff- 18sen passande lösningar för utformningen av sanitära utrymmen. UPPLEV FÖRDELARNA Den tidlösa designen hos RODAN utrustning av rostfrit stål med dess kantiga sidoprofil lämpar sig för tidsenlig utrustning av tvätt- och wc-rum. För dem som planerar och driver sanitära utrymmen gör dessa accessoarer det möjligt att utforma individuella koncept på ett kostnadsmedvetet och estetiskt sätt. 0,8 mm beständigt rostfritt stål 5 års Franke-garanti 23 liters kapacitet per avfallsbehållare 304AISI står för höhkvalitativt rostfritt stål (1.4301) upp till600 pappershanddukar per hållare pumpningar per påfyllning av tvålbehållaren testade tvålpumpningar utan minskad funktion

8 Franke RODAN UTSEENDE TYP / UTFÖRANDE ARTIKELNUMMER Tvålbehållare för väggmontage Tvålbehållare för väggmontage, rostfritt stål, satin yta, godstjocklek 0,8 mm, vikt front, cylinderlås med Franke standardnyckel, kan användas till både tvål och lotion, volym 1 liter, med tryckknapp på fronten, levereras med rostfria skruv och plugg. 200x140x85 mm RODX Tvålbehållare för väggmontage Tvålbehållare för inbyggnad, rostfritt stål, satin yta, godstjocklek 0,8 mm, vikt front, cylinderlås med Franke standardnyckel, kan användas till både tvål och lotion, volym 0,8 liter, med tryckknapp av plast, levereras med rostfria skruv och plugg. 116x321x143 mm RODX Beröringsfri tvål- och desinfektionsbehållare för väggmontering Beröringsfri tvål- och desinfektionsbehållare för väggmontering, rostfritt stål, satin yta, godstjocklek 0,8 mm, vikt front, cylinderlås med Franke standardnyckel, infraröd sensor för beröringsfri funktion, LED-lampor som visar batteristatus, det behövs 6 st 1,5 V (= 9 V) Alkaline AA batterier, kan användas till tvål, lotion, antiseptiska tvålar och desinfektionsmedel, volym 0,8 l, ger mellan 0,6 och 1,1 ml beroende på vilken tvål som används, levereras med rostfria skruv och plugg. 120x295x107 mm RODX625 Kan levereras fr.o.m. 06/ Beröringsfri elektrisk handtork med varmluft för väggmontage Beröringsfri elektrisk handtork med varmluft för väggmontering, rostfritt stål, satin yta, godstjocklek 1,2 mm, infraröd sensor för beröringsfri funktion, sensorn till handtorken kan ställas in på ett avstånd mellan cm, anslutningssladd ingår ej. Anslutningsspänning: 230 V, 50 Hz Total effekt: 2200 W Uppvärmning: 2100 W Motor: 100 W Motor med /min Luftvolym: 274 m³/h Lufthastighet: 15,5 m/s 314x215x163 mm RODX310 Kan levereras fr.o.m. 06/

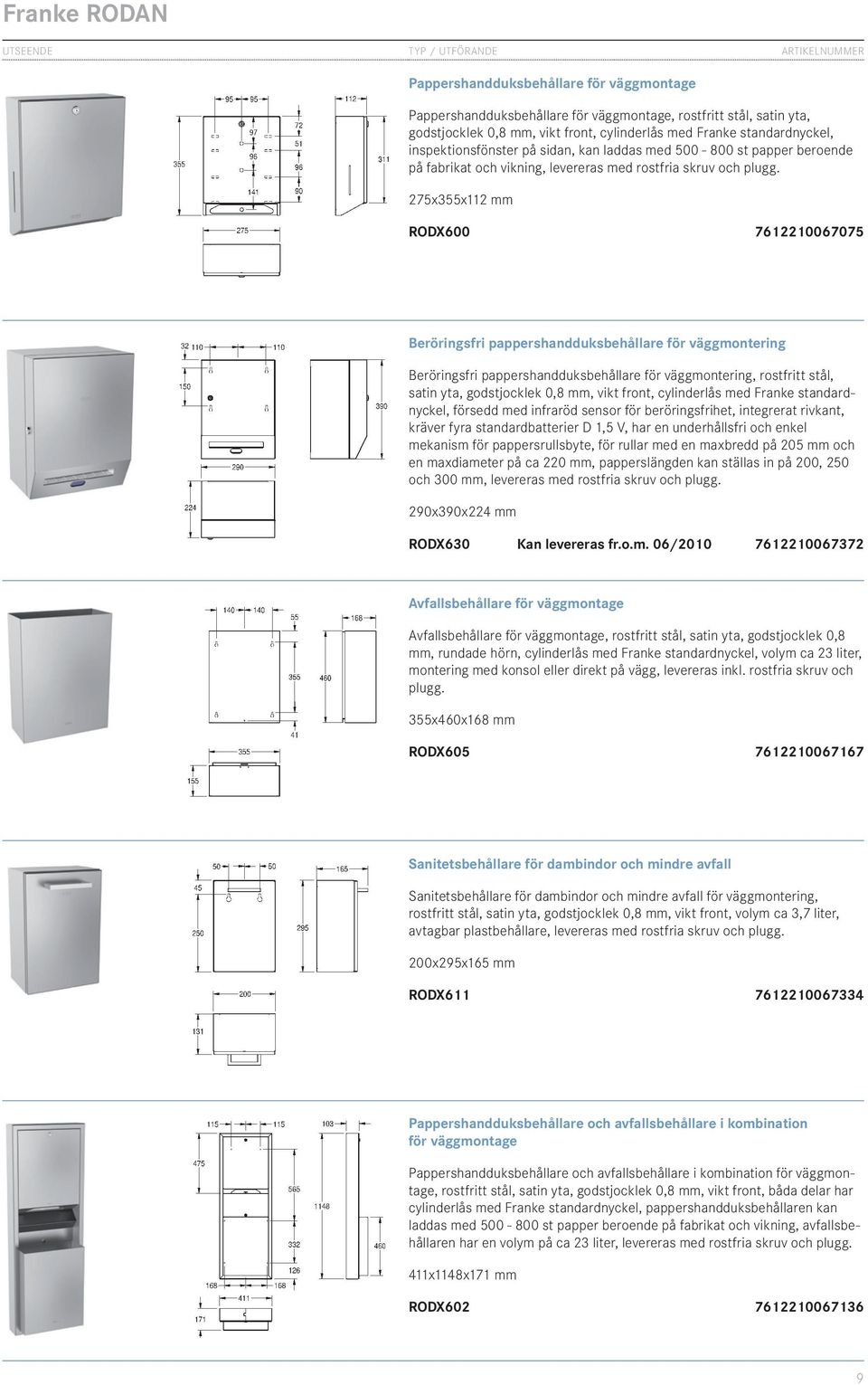

9 Franke RODAN UTSEENDE TYP / UTFÖRANDE ARTIKELNUMMER Pappershandduksbehållare för väggmontage Pappershandduksbehållare för väggmontage, rostfritt stål, satin yta, godstjocklek 0,8 mm, vikt front, cylinderlås med Franke standardnyckel, inspektionsfönster på sidan, kan laddas med st papper beroende på fabrikat och vikning, levereras med rostfria skruv och plugg. 275x355x112 mm RODX Beröringsfri pappershandduksbehållare för väggmontering Beröringsfri pappershandduksbehållare för väggmontering, rostfritt stål, satin yta, godstjocklek 0,8 mm, vikt front, cylinderlås med Franke standardnyckel, försedd med infraröd sensor för beröringsfrihet, integrerat rivkant, kräver fyra standardbatterier D 1,5 V, har en underhållsfri och enkel mekanism för pappersrullsbyte, för rullar med en maxbredd på 205 mm och en maxdiameter på ca 220 mm, papperslängden kan ställas in på 200, 250 och 300 mm, levereras med rostfria skruv och plugg. 290x390x224 mm RODX630 Kan levereras fr.o.m. 06/ Avfallsbehållare för väggmontage Avfallsbehållare för väggmontage, rostfritt stål, satin yta, godstjocklek 0,8 mm, rundade hörn, cylinderlås med Franke standardnyckel, volym ca 23 liter, montering med konsol eller direkt på vägg, levereras inkl. rostfria skruv och plugg. 355x460x168 mm RODX Sanitetsbehållare för dambindor och mindre avfall Sanitetsbehållare för dambindor och mindre avfall för väggmontering, rostfritt stål, satin yta, godstjocklek 0,8 mm, vikt front, volym ca 3,7 liter, avtagbar plastbehållare, levereras med rostfria skruv och plugg. 200x295x165 mm RODX Pappershandduksbehållare och avfallsbehållare i kombination för väggmontage Pappershandduksbehållare och avfallsbehållare i kombination för väggmontage, rostfritt stål, satin yta, godstjocklek 0,8 mm, vikt front, båda delar har cylinderlås med Franke standardnyckel, pappershandduksbehållaren kan laddas med st papper beroende på fabrikat och vikning, avfallsbehållaren har en volym på ca 23 liter, levereras med rostfria skruv och plugg. 411x1148x171 mm RODX

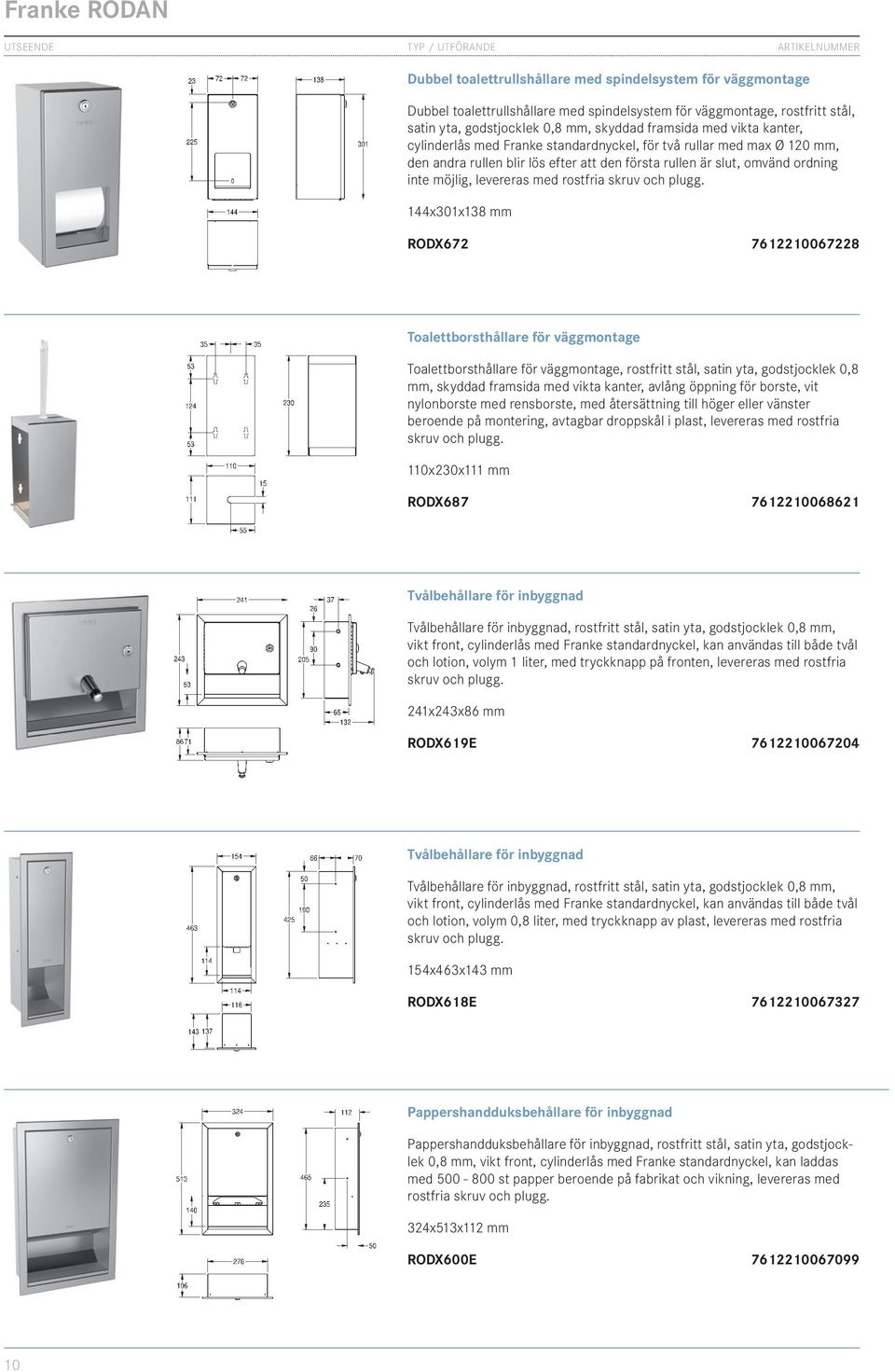

10 Franke RODAN UTSEENDE TYP / UTFÖRANDE ARTIKELNUMMER Dubbel toalettrullshållare med spindelsystem för väggmontage Dubbel toalettrullshållare med spindelsystem för väggmontage, rostfritt stål, satin yta, godstjocklek 0,8 mm, skyddad framsida med vikta kanter, cylinderlås med Franke standardnyckel, för två rullar med max Ø 120 mm, den andra rullen blir lös efter att den första rullen är slut, omvänd ordning inte möjlig, levereras med rostfria skruv och plugg. 144x301x138 mm RODX Toalettborsthållare för väggmontage Toalettborsthållare för väggmontage, rostfritt stål, satin yta, godstjocklek 0,8 mm, skyddad framsida med vikta kanter, avlång öppning för borste, vit nylonborste med rensborste, med återsättning till höger eller vänster beroende på montering, avtagbar droppskål i plast, levereras med rostfria skruv och plugg. 110x230x111 mm RODX Tvålbehållare för inbyggnad Tvålbehållare för inbyggnad, rostfritt stål, satin yta, godstjocklek 0,8 mm, vikt front, cylinderlås med Franke standardnyckel, kan användas till både tvål och lotion, volym 1 liter, med tryckknapp på fronten, levereras med rostfria skruv och plugg. 241x243x86 mm RODX619E Tvålbehållare för inbyggnad Tvålbehållare för inbyggnad, rostfritt stål, satin yta, godstjocklek 0,8 mm, vikt front, cylinderlås med Franke standardnyckel, kan användas till både tvål och lotion, volym 0,8 liter, med tryckknapp av plast, levereras med rostfria skruv och plugg. 154x463x143 mm RODX618E Pappershandduksbehållare för inbyggnad Pappershandduksbehållare för inbyggnad, rostfritt stål, satin yta, godstjocklek 0,8 mm, vikt front, cylinderlås med Franke standardnyckel, kan laddas med st papper beroende på fabrikat och vikning, levereras med rostfria skruv och plugg. 324x513x112 mm RODX600E

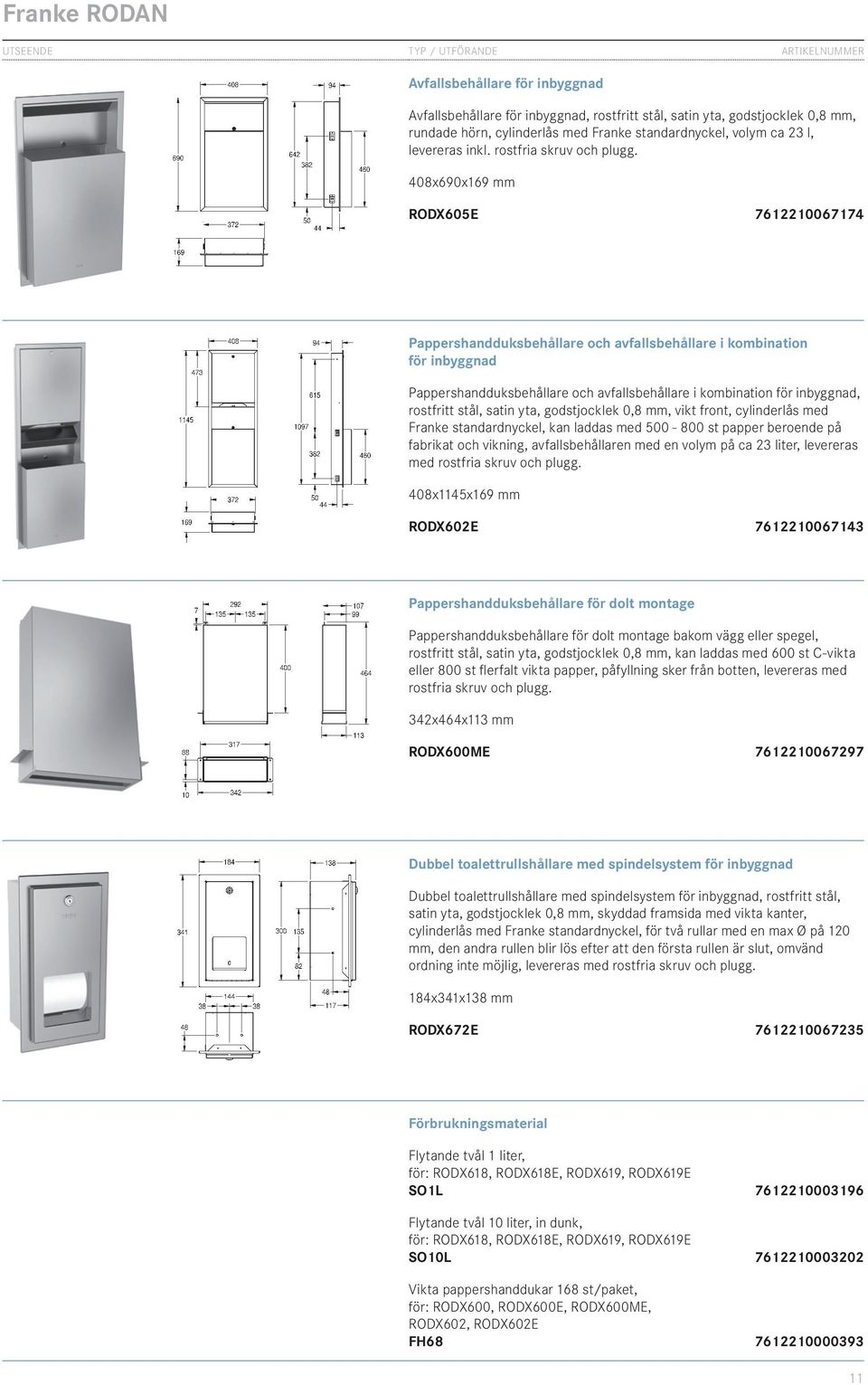

11 Franke RODAN UTSEENDE TYP / UTFÖRANDE ARTIKELNUMMER Avfallsbehållare för inbyggnad Avfallsbehållare för inbyggnad, rostfritt stål, satin yta, godstjocklek 0,8 mm, rundade hörn, cylinderlås med Franke standardnyckel, volym ca 23 l, levereras inkl. rostfria skruv och plugg. 408x690x169 mm RODX605E Pappershandduksbehållare och avfallsbehållare i kombination för inbyggnad Pappershandduksbehållare och avfallsbehållare i kombination för inbyggnad, rostfritt stål, satin yta, godstjocklek 0,8 mm, vikt front, cylinderlås med Franke standardnyckel, kan laddas med st papper beroende på fabrikat och vikning, avfallsbehållaren med en volym på ca 23 liter, levereras med rostfria skruv och plugg. 408x1145x169 mm RODX602E Pappershandduksbehållare för dolt montage Pappershandduksbehållare för dolt montage bakom vägg eller spegel, rostfritt stål, satin yta, godstjocklek 0,8 mm, kan laddas med 600 st C-vikta eller 800 st flerfalt vikta papper, påfyllning sker från botten, levereras med rostfria skruv och plugg. 342x464x113 mm RODX600ME Dubbel toalettrullshållare med spindelsystem för inbyggnad Dubbel toalettrullshållare med spindelsystem för inbyggnad, rostfritt stål, satin yta, godstjocklek 0,8 mm, skyddad framsida med vikta kanter, cylinderlås med Franke standardnyckel, för två rullar med en max Ø på 120 mm, den andra rullen blir lös efter att den första rullen är slut, omvänd ordning inte möjlig, levereras med rostfria skruv och plugg. 184x341x138 mm RODX672E Förbrukningsmaterial Flytande tvål 1 liter, för: RODX618, RODX618E, RODX619, RODX619E SO1L Flytande tvål 10 liter, in dunk, för: RODX618, RODX618E, RODX619, RODX619E SO10L Vikta pappershanddukar 168 st/paket, för: RODX600, RODX600E, RODX600ME, RODX602, RODX602E FH

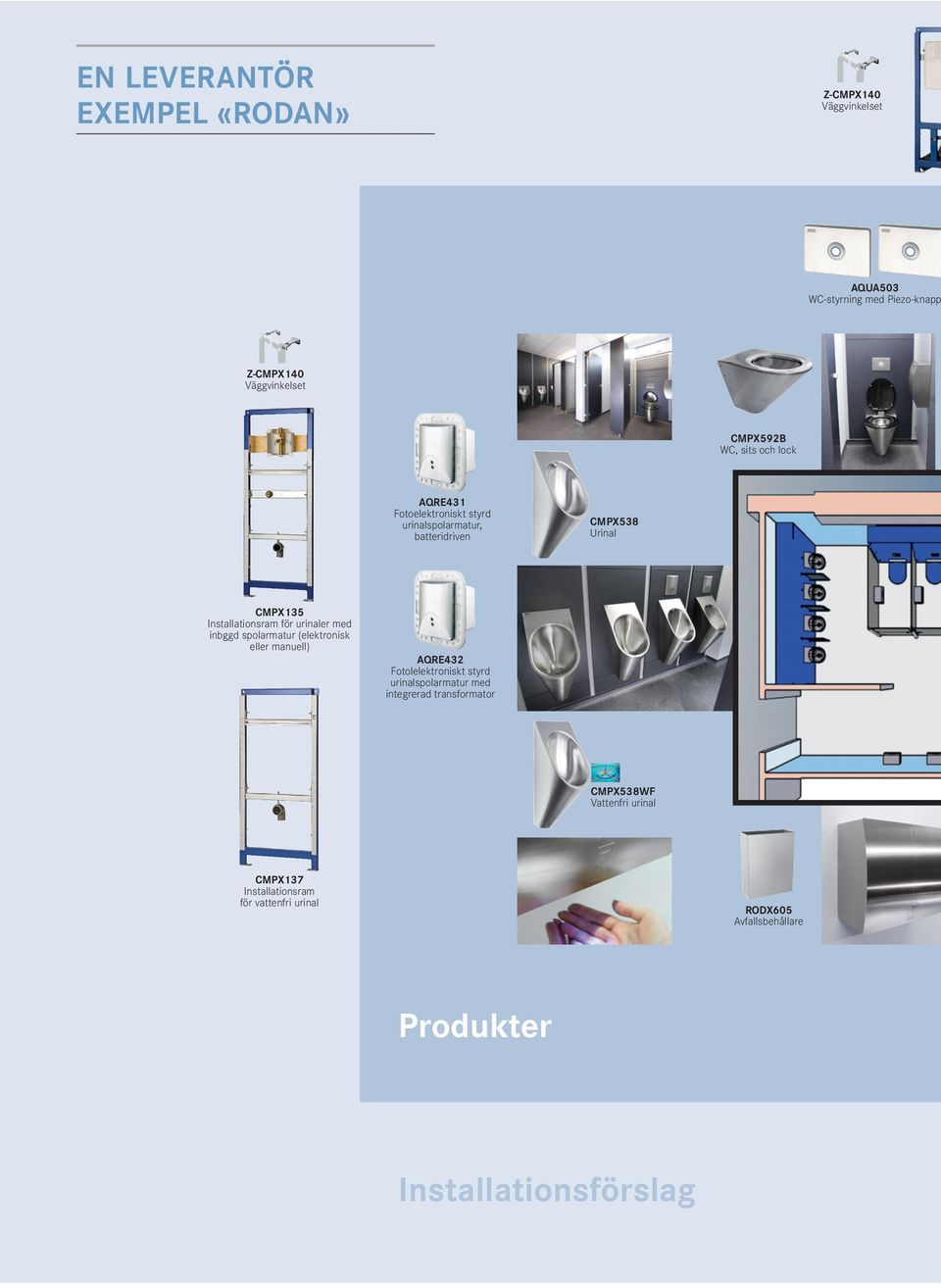

12 EN LEVERANTÖR EXEMPEL «RODAN» Z-CMPX140 Väggvinkelset AQUA503 WC-styrning med Piezo-knapp Z-CMPX140 Väggvinkelset CMPX592B WC, sits och lock AQRE431 Fotoelektroniskt styrd urinalspolarmatur, batteridriven CMPX538 Urinal CMPX135 Installationsram för urinaler med inbggd spolarmatur (elektronisk eller manuell) AQRE432 Fotolelektroniskt styrd urinalspolarmatur med integrerad transformator CMPX538WF Vattenfri urinal CMPX137 Installationsram för vattenfri urinal RODX605 Avfallsbehållare Produkter Installationsförslag

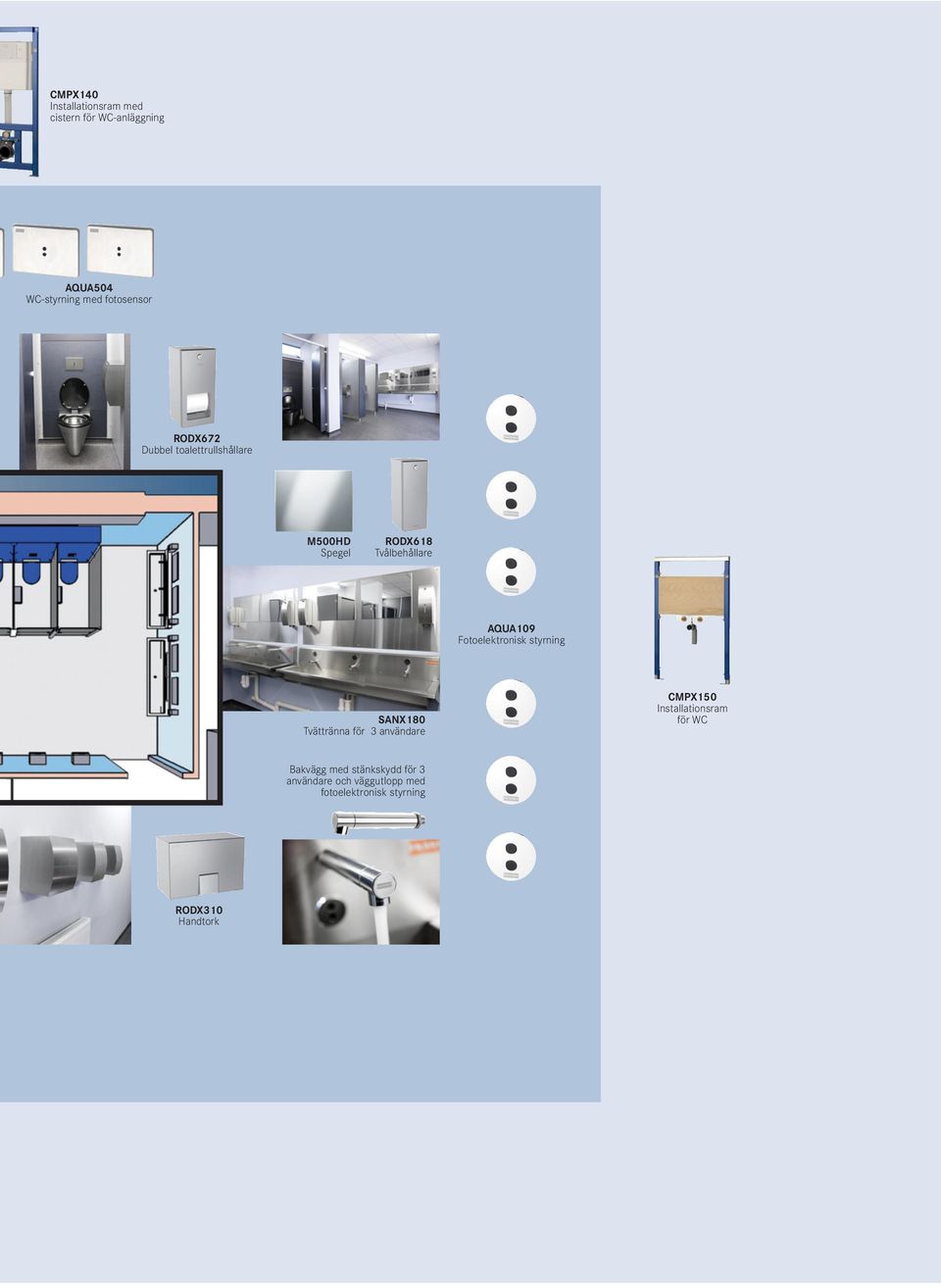

13 CMPX140 Installationsram med cistern för WC-anläggning AQUA504 WC-styrning med fotosensor RODX672 Dubbel toalettrullshållare M500HD Spegel RODX618 Tvålbehållare AQUA109 Fotoelektronisk styrning SANX180 Tvättränna för 3 användare CMPX150 Installationsram för WC Bakvägg med stänkskydd för 3 användare och väggutlopp med fotoelektronisk styrning RODX310 Handtork

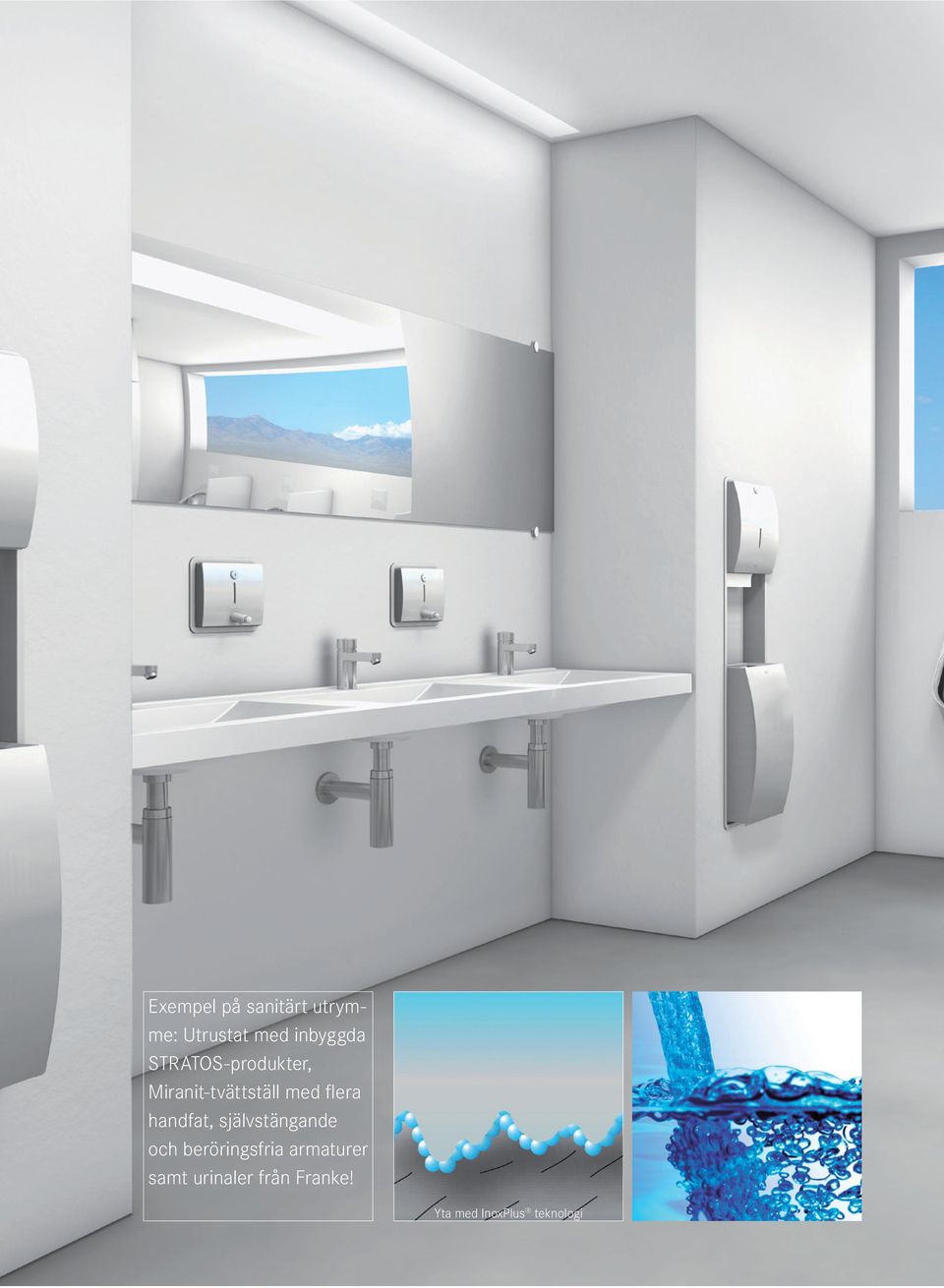

14 4 Exempel på sanitärt utrymme: Utrustat med inbyggda STRATOS-produkter, Miranit-tvättställ med flera handfat, självstängande och beröringsfria armaturer samt urinaler från Franke! Yta med InoxPlus teknologi

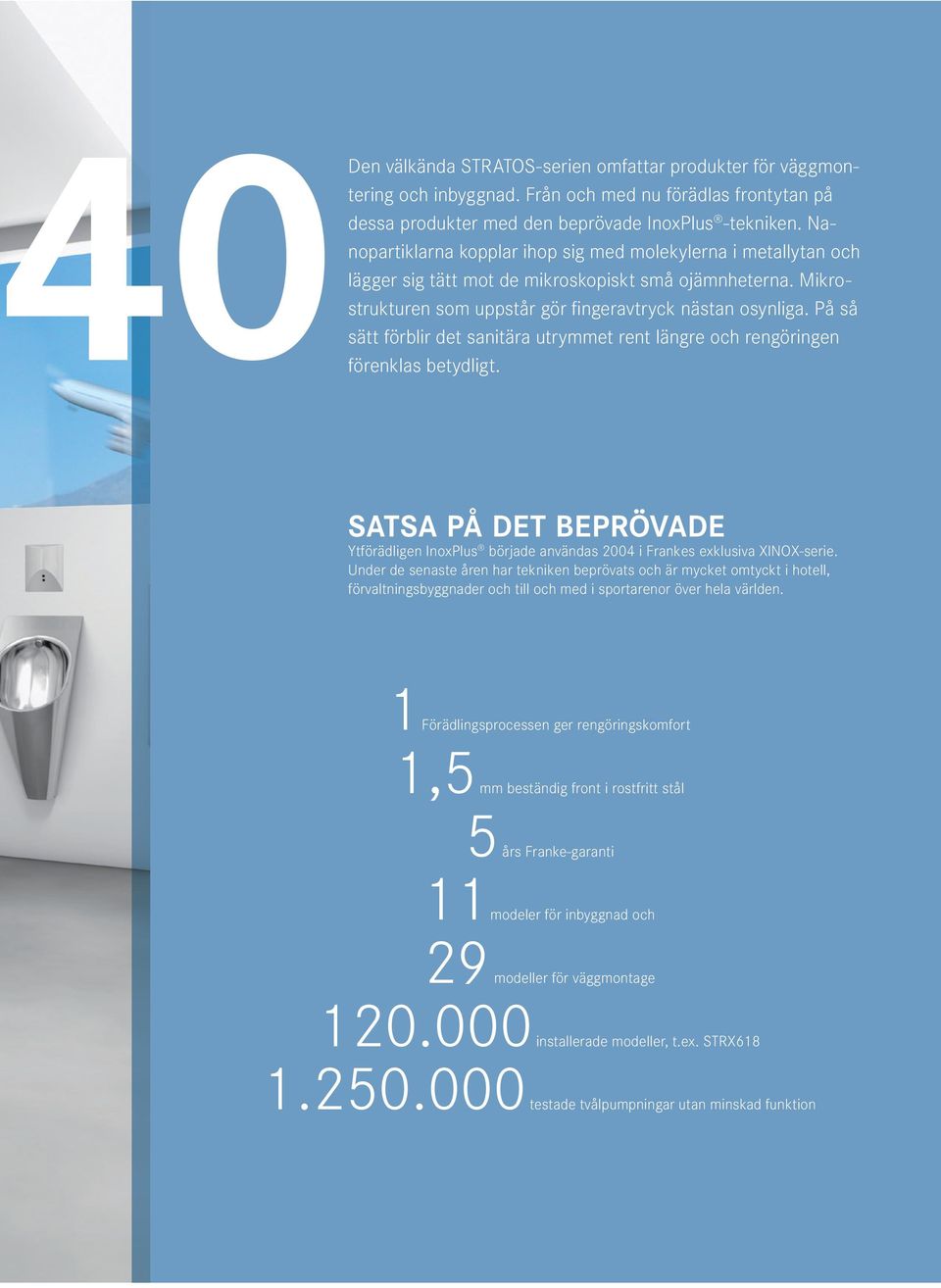

15 Den välkända STRATOS-serien omfattar produkter för väggmontering och inbyggnad. Från och med nu förädlas frontytan på dessa produkter med den beprövade InoxPlus -tekniken. Nanopartiklarna kopplar ihop sig med molekylerna i metallytan och lägger sig tätt mot de mikroskopiskt små ojämnheterna. Mikrostrukturen som uppstår gör fingeravtryck nästan osynliga. På så sätt förblir det sanitära utrymmet rent längre och rengöringen 0förenklas betydligt. SATSA PÅ DET BEPRÖVADE Ytförädligen InoxPlus började användas 2004 i Frankes exklusiva XINOX-serie. Under de senaste åren har tekniken beprövats och är mycket omtyckt i hotell, förvaltningsbyggnader och till och med i sportarenor över hela världen. 1Förädlingsprocessen ger rengöringskomfort 1,5 mm beständig front i rostfritt stål 5 års Franke-garanti 11modeler för inbyggnad och 29 modeller för väggmontage installerade modeller, t.ex. STRX testade tvålpumpningar utan minskad funktion

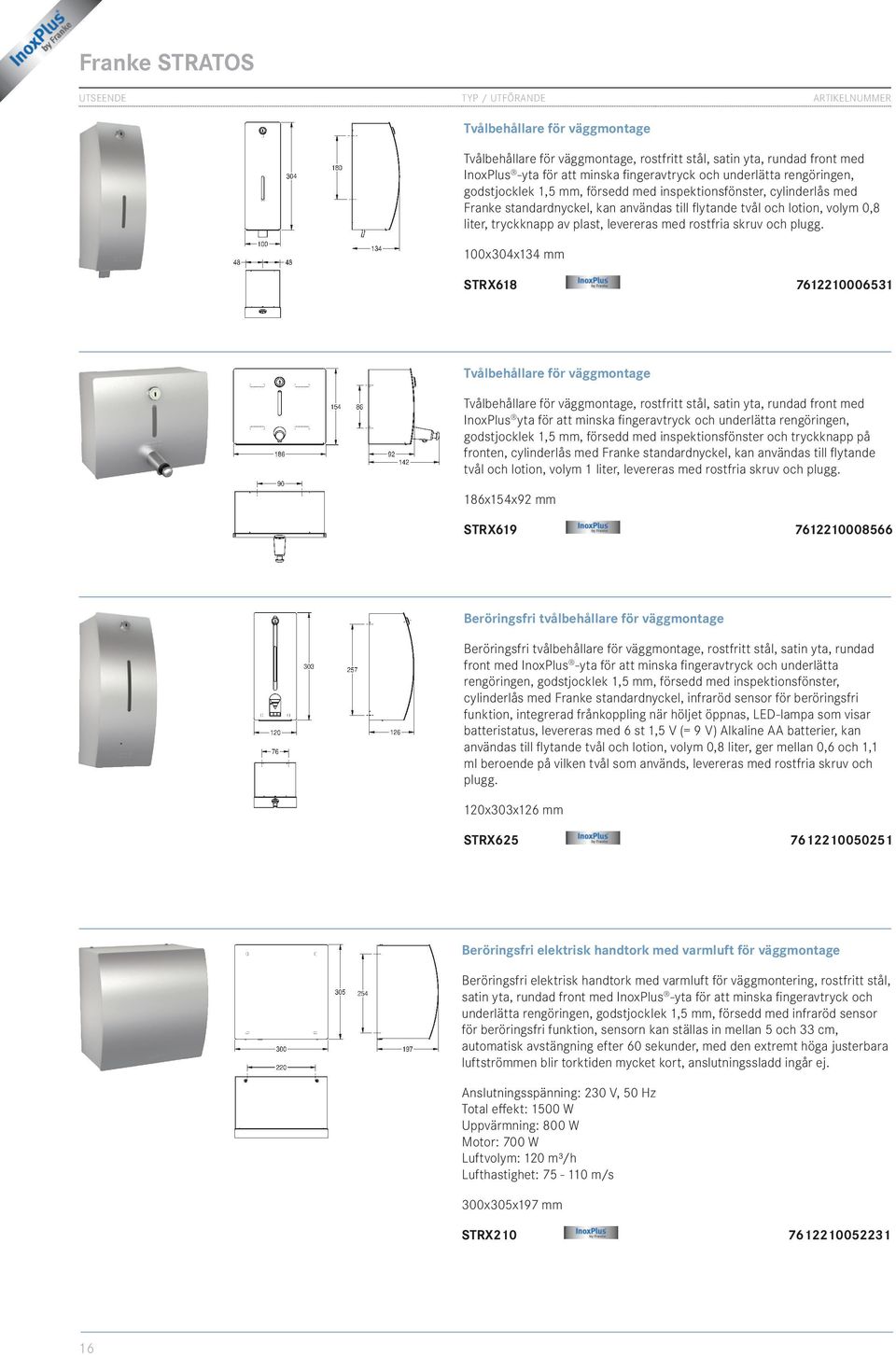

16 Franke STRATOS UTSEENDE TYP / UTFÖRANDE ARTIKELNUMMER Tvålbehållare för väggmontage Tvålbehållare för väggmontage, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, försedd med inspektionsfönster, cylinderlås med Franke standardnyckel, kan användas till flytande tvål och lotion, volym 0,8 liter, tryckknapp av plast, levereras med rostfria skruv och plugg. 100x304x134 mm STRX Tvålbehållare för väggmontage Tvålbehållare för väggmontage, rostfritt stål, satin yta, rundad front med InoxPlus yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, försedd med inspektionsfönster och tryckknapp på fronten, cylinderlås med Franke standardnyckel, kan användas till flytande tvål och lotion, volym 1 liter, levereras med rostfria skruv och plugg. 186x154x92 mm STRX Beröringsfri tvålbehållare för väggmontage Beröringsfri tvålbehållare för väggmontage, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, försedd med inspektionsfönster, cylinderlås med Franke standardnyckel, infraröd sensor för beröringsfri funktion, integrerad frånkoppling när höljet öppnas, LED-lampa som visar batteristatus, levereras med 6 st 1,5 V (= 9 V) Alkaline AA batterier, kan användas till flytande tvål och lotion, volym 0,8 liter, ger mellan 0,6 och 1,1 ml beroende på vilken tvål som används, levereras med rostfria skruv och plugg. 120x303x126 mm STRX Beröringsfri elektrisk handtork med varmluft för väggmontage Beröringsfri elektrisk handtork med varmluft för väggmontering, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, försedd med infraröd sensor för beröringsfri funktion, sensorn kan ställas in mellan 5 och 33 cm, automatisk avstängning efter 60 sekunder, med den extremt höga justerbara luftströmmen blir torktiden mycket kort, anslutningssladd ingår ej. Anslutningsspänning: 230 V, 50 Hz Total effekt: 1500 W Uppvärmning: 800 W Motor: 700 W Luftvolym: 120 m³/h Lufthastighet: m/s 300x305x197 mm STRX

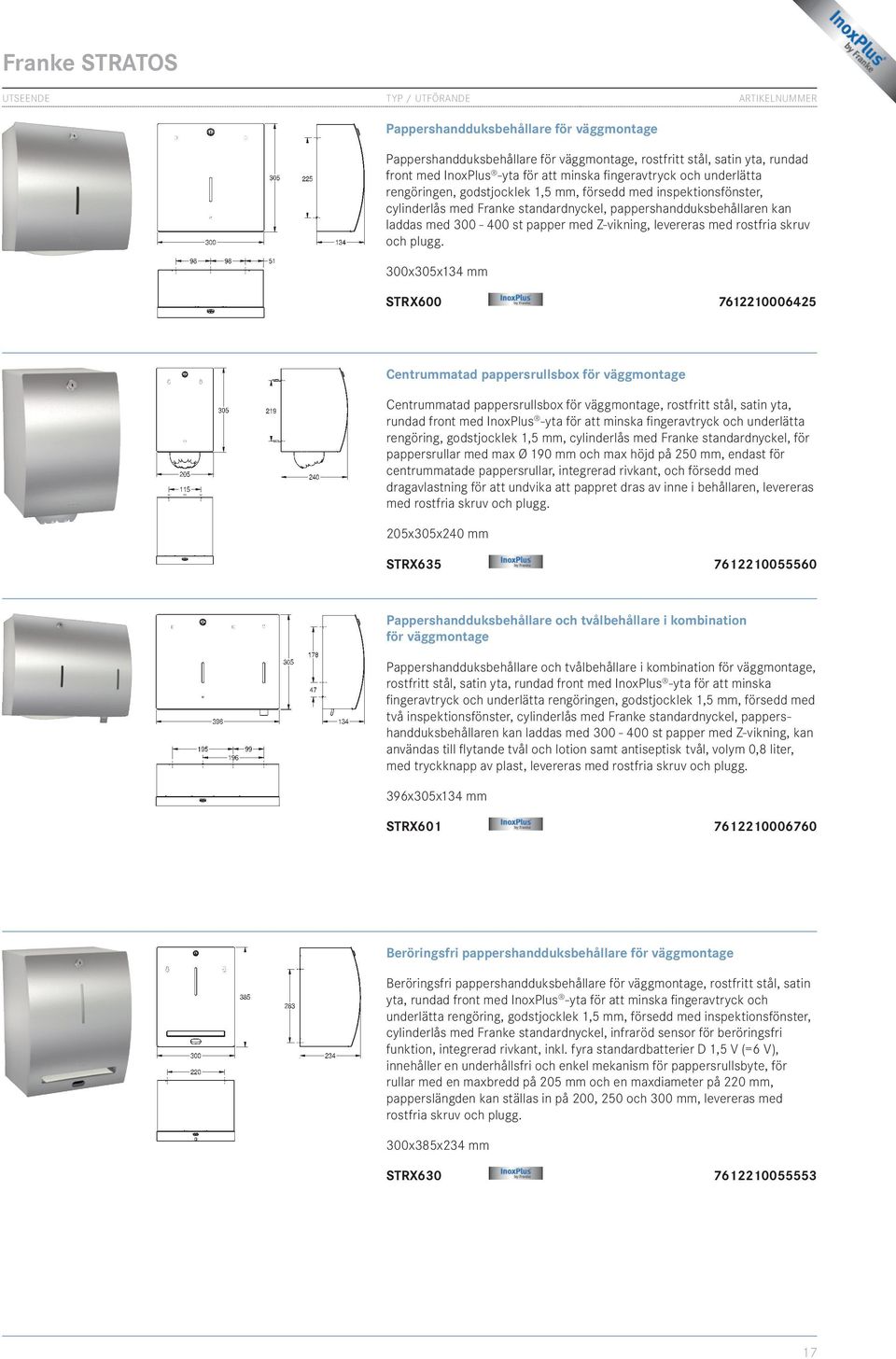

17 Franke STRATOS UTSEENDE TYP / UTFÖRANDE ARTIKELNUMMER Pappershandduksbehållare för väggmontage Pappershandduksbehållare för väggmontage, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, försedd med inspektionsfönster, cylinderlås med Franke standardnyckel, pappershandduksbehållaren kan laddas med st papper med Z-vikning, levereras med rostfria skruv och plugg. 300x305x134 mm STRX Centrummatad pappersrullsbox för väggmontage Centrummatad pappersrullsbox för väggmontage, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöring, godstjocklek 1,5 mm, cylinderlås med Franke standardnyckel, för pappersrullar med max Ø 190 mm och max höjd på 250 mm, endast för centrummatade pappersrullar, integrerad rivkant, och försedd med dragavlastning för att undvika att pappret dras av inne i behållaren, levereras med rostfria skruv och plugg. 205x305x240 mm STRX Pappershandduksbehållare och tvålbehållare i kombination för väggmontage Pappershandduksbehållare och tvålbehållare i kombination för väggmontage, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, försedd med två inspektionsfönster, cylinderlås med Franke standardnyckel, pappershandduksbehållaren kan laddas med st papper med Z-vikning, kan användas till flytande tvål och lotion samt antiseptisk tvål, volym 0,8 liter, med tryckknapp av plast, levereras med rostfria skruv och plugg. 396x305x134 mm STRX Beröringsfri pappershandduksbehållare för väggmontage Beröringsfri pappershandduksbehållare för väggmontage, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöring, godstjocklek 1,5 mm, försedd med inspektionsfönster, cylinderlås med Franke standardnyckel, infraröd sensor för beröringsfri funktion, integrerad rivkant, inkl. fyra standardbatterier D 1,5 V (=6 V), innehåller en underhållsfri och enkel mekanism för pappersrullsbyte, för rullar med en maxbredd på 205 mm och en maxdiameter på 220 mm, papperslängden kan ställas in på 200, 250 och 300 mm, levereras med rostfria skruv och plugg. 300x385x234 mm STRX

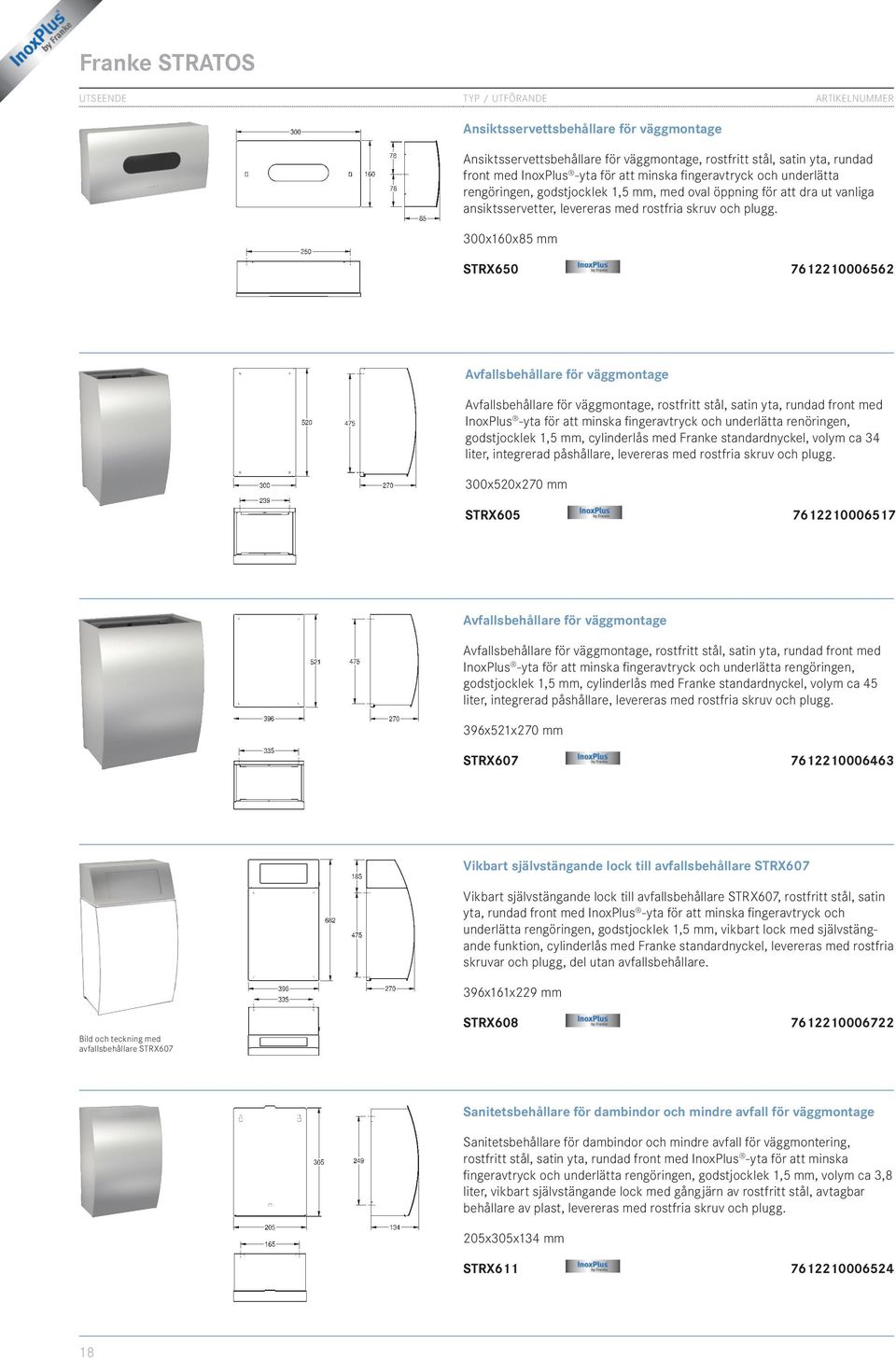

18 Franke STRATOS UTSEENDE TYP / UTFÖRANDE ARTIKELNUMMER Ansiktsservettsbehållare för väggmontage Ansiktsservettsbehållare för väggmontage, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, med oval öppning för att dra ut vanliga ansiktsservetter, levereras med rostfria skruv och plugg. 300x160x85 mm STRX Avfallsbehållare för väggmontage Avfallsbehållare för väggmontage, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta renöringen, godstjocklek 1,5 mm, cylinderlås med Franke standardnyckel, volym ca 34 liter, integrerad påshållare, levereras med rostfria skruv och plugg. 300x520x270 mm STRX Avfallsbehållare för väggmontage Avfallsbehållare för väggmontage, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, cylinderlås med Franke standardnyckel, volym ca 45 liter, integrerad påshållare, levereras med rostfria skruv och plugg. 396x521x270 mm STRX Vikbart självstängande lock till avfallsbehållare STRX607 Vikbart självstängande lock till avfallsbehållare STRX607, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, vikbart lock med självstängande funktion, cylinderlås med Franke standardnyckel, levereras med rostfria skruvar och plugg, del utan avfallsbehållare. 396x161x229 mm Bild och teckning med avfallsbehållare STRX607 STRX Sanitetsbehållare för dambindor och mindre avfall för väggmontage Sanitetsbehållare för dambindor och mindre avfall för väggmontering, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, volym ca 3,8 liter, vikbart självstängande lock med gångjärn av rostfritt stål, avtagbar behållare av plast, levereras med rostfria skruv och plugg. 205x305x134 mm STRX

19 Franke STRATOS UTSEENDE TYP / UTFÖRANDE ARTIKELNUMMER Sanitetspåsbehållare för väggmontage Sanitetspåsbehållare för väggmontage, rostfritt stål, satin yta, front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,2 mm, inga svetsade kanter, invändig klämma för att hålla paketet på plats, förmonterad dubbelhäftande tejp, levereras med rostfria skruvar och plugg, inkl. acetonindränkt trasa för att torka rent före montering. 92x150x22 mm HBD Sanitetspåsbehållare för väggmontage Sanitetspåsbehållare för väggmontage, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,2/1,5 mm, försedd med inspektionsfönster, levereras med rostfria skruv och plugg. 156x250x90 mm STRX Toalettsitspappersbehållare för väggmontage Toalettsitspappersbehållare för väggmontage, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöring, godstjocklek 1,5 mm, front försedd med oval öppning, cylinderlås med Franke standardnyckel, för Franke sitspapper eller likvärdigt, levereras med rostfria skruv och plugg. 393x263x54 mm STRX Toalettrullshållare stor för väggmontering Toalettrullshållare stor för väggmontering, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, stängt hölje med inspektionsfönster, papper rivs över två tandade rivkanter, cylinderlås med Franke standardnyckel, för en stor rulle med en max Ø 295 mm, levereras med rostfria skruv och plugg. 304x355x170 mm STRX Dubbel toalettrullshållare för väggmontage Dubbel toalettrullshållare för väggmontage, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, stängt hölje med inspektionsfönster, cylinderlås med Franke standardnyckel, för två rullar med max Ø 120 mm, andra rullen blir lös när spärren förs uppåt, utan spindelsystem, levereras med rostfria skruv och plugg. 156x305x141 mm STRX

20 Franke STRATOS UTSEENDE TYP / UTFÖRANDE ARTIKELNUMMER Dubbel toalettrullshållare utan spindelsystem för väggmontage Dubbel toalettrullshållare utan spindelsystem för väggmontage, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, stängt hölje med inspektionsfönster, cylinderlås med Franke standardnyckel, för två rullar med max Ø 140 mm, andra rullen blir lös när spärren förs uppåt, utan spindelsystem, levereras med rostfria skruv och plugg. 170x343x166 mm STRX671L Dubbel toalettrullshållare med spindelsystem för väggmontage Dubbel toalettrullshållare med spindelsystem för väggmontage, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, stängt hölje, cylinderlås med Franke standardnyckel, för två rullar med max Ø 120 mm, andra rullen blir lös när den första tar slut, reservrullen syns inte, levereras med rostfria skruv och plugg. 156x303x141 mm STRX Hylla för väggmontage Hylla för väggmontage, rostfritt stål, satin yta, front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 2 mm, rundade kanter, skyddskant på fronten, levereras med rostfria skruv och plugg. 640x110x45 mm STRX Krok för väggmontage Krok för väggmontering, rostfritt stål, satin yta, 18 mm rördiameter, hål för montering, levereras med rostfria skruv och plugg. 18x60 mm STRX Dubbelkrok för väggmontage Dubbelkrok för väggmontering, rostfritt stål, satin yta, 18 mm rördiameter, hål för montering, levereras med rostfria skruv och plugg. 18x60 mm STRX

21 Franke STRATOS UTSEENDE TYP / UTFÖRANDE ARTIKELNUMMER Toalettborsthållare för väggmontage Toalettborsthållare för väggmontage, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, stängt hölje, vit nylonborste med rensborste, avtagbar plastskål för efterdroppning, levereras med rostfria skruv och plugg. 110x230x111 mm STRX Tvålbehållare för inbyggnad Tvålbehållare för inbyggnad, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, försedd med inspektionsfönster, cylinderlås med Franke standardnyckel, kan användas till flytande tvål och lotion samt antiseptisk tvål, volym 0,8 liter, tryckknapp av plast, levereras med rostfria skruv och plugg. 127x632x147 mm STRX618E Tvålbehållare för inbyggnad Tvålbehållare för inbyggnad, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöring, godstjocklek 1,5 mm, försedd med inspektionsfönster och tryckknapp på fronten, cylinderlås med Franke standardnyckel, kan användas till flytande tvål och lotion samt antiseptisk tvål, volym 1 liter, levereras med rostfria skruv och plugg. 211x181x101 mm STRX619E Pappershandduksbehållare för inbyggnad Pappershandduksbehållare för inbyggnad, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, försedd med inspektionsfönster, cylinderlås med Franke standardnyckel, kapacitet ca st papper med Z-vikning, levereras med rostfria skruv och plugg. 327x632x147 mm STRX600E Pappershandduksbehållare och tvålbehållare i kombination för inbyggnad Pappershandduksbehållare och tvålbehållare i kombination för inbyggnad, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, försedd med två inspektionsfönster, cylinderlås med Franke standardnyckel, pappershandduksbehållarens kapacitet ca st papper med Z-vikning, tvålbehållaren kan användas till flytande tvål och lotion samt antiseptisk tvål, volym 0,8 liter, tryckknapp av plast, levereras med rostfria skruv och plugg. 424x632x147 mm STRX601E

22 Franke STRATOS UTSEENDE TYP / UTFÖRANDE ARTIKELNUMMER Avfallsbehållare för inbyggnad Avfallsbehållare för inbyggnad, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, cylinderlås med Franke standardnyckel, volym ca 22 liter, integrerad påshållare, levereras med rostfria skruv och plugg. 327x862x202 mm STRX605E Sanitetsbehållare för dambindor och mindre avfall för inbyggnad Sanitetsbehållare för dambindor och mindre avfall för inbyggnad, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöring, godstjocklek 1,5 mm, volym ca 3,8 liter, vikbart självstängande lock med gångjärn av rostfritt stål, avtagbar behållare av plast, levereras med rostfria skruv och plugg. 232x331x134 mm STRX611E Pappershandduksbehållare och avfallsbehållare i kombination för inbyggnad Pappershandduksbehållare och avfallsbehållare i kombination för inbyggnad, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, försedd med inspektionsfönster, cylinderlås med Franke standardnyckel, pappershandduksbehållarens kapacitet ca st papper med Z-vikning, avfallsbehållarens volym ca 22 liter, integrerad påshållare, levereras med rostfria skruv och plugg. 328x1162x203 mm STRX602E Pappershandduksbehållare, tvålbehållare och avfallsbehållare i kombination för inbyggnad Pappershandduksbehållare, tvålbehållare och avfallsbehållare i kombination för inbyggnad, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöring, godstjocklek 1,5 mm, försedd med två inspektionsfönster, cylinderlås med Franke standardnyckel, papperhandduksbehållarens kapacitet st papper med Z-vikning, tvålbehållaren kan användas till flytande tvål och lotion samt antiseptisk tvål, volym 0,8 liter, tryckknapp av plast, avfallsbehållarens volym ca 29 liter, integrerad påshållare, levereras med rostfria skruv och plugg. 424x1162x203 mm STRX617E Ytterligare produkter i denna serie, utan InoxPlus -yta Piktogram: BS630 / BS631 / BS632 Askkopp: BS640 Toalettrullshållare: BS677 22

23 Franke STRATOS UTSEENDE TYP / UTFÖRANDE ARTIKELNUMMER Dubbel toalettrullshållare för inbyggnad Dubbel toalettrullshållare för inbyggnad, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, stängt hölje med inspektionsfönster, cylinderlås med Franke standardnyckel, för två rullar med max Ø 120 mm, den andra rullen blir lös när spärren förs uppåt, utan spindelsystem, levereras med rostfria skruv och plugg. 197x371x172 mm STRX671E Dubbel toalettrullshållare med spindelsystem för inbyggnad Dubbel toalettrullshållare med spindelsystem för inbyggnad, rostfritt stål, satin yta, rundad front med InoxPlus -yta för att minska fingeravtryck och underlätta rengöringen, godstjocklek 1,5 mm, stängt hölje med inspektionsfönster, cylinderlås med Franke standardnyckel, för två toalettrullar med max Ø 120 mm, andra rullen blir lös när den första är slut, reservrullen syns inte, leveras med rostfria skruv och plugg. 183x331x142 mm STRX672E Toalettrullshållare för inbyggnad Toalettrullshållare för inbyggnad, rostfritt stål, satin yta, godstjocklek 0,8 mm, rundat viklock, för en rulle med en maxbredd på 130 mm, levereras med rostfria skruv och plugg. 153x153x73 mm STRX673E Förbrukningsmaterial Flytande tvål 1 liter för: STRX618, STRX619, STRX625, STRX601, STRX618E, STRX619E, STRX601E, STRX617E SO1L Flytande tvål 10 liter, i dunk för: STRX618, STRX619, STRX625, STRX601, STRX618E, STRX619E, STRX601E, STRX617E SO10L Vikta pappershanddukar 168 st/paket för: STRX601, STRX600, STRX601E, STRX600E, STRX602E, STRX617E FH Sitspapper 200 st/paket för: STRX680 E-STRX Sanitetspåsar av plast 30 st/paket för: HBD191 HBD191B sanitetspåsar av papper 100 st/paket för: STRX615 HB

24 EN LEVERANTÖR - EXEMPEL «STRATOS» Z-CMPX140 Väggvinkelset AQUA503 WC-styrning med Piezo-knapp Z-CMPX140 Väggvinkelset CMPX592B WC, sits och lock AQRE431 Fotoelektroniskt styrd urinalspolarmatur, batteridriven CMPX538 Urinal CMPX135 Installationsram för urinaler med inbggd spolarmatur (elektronisk eller manuell) AQRE432 Fotolelektroniskt styrd urinalspolarmatur med integrerad transformator CMPX538WF Vattenfri urinal CMPX137 Installationsram för vattenfri urinal STRX605 Avfallsbehållare Produkter Installationsförslag

25 CMPX140 Installationsram med cistern för WC-anläggning AQUA504 WC-styrning med fotosensor STRX670 Toalettrullshållare stor M500HD Spegel STRX618 Tvålbehållare AQUA109 Fotoelektronisk styrning SANX180 Tvättränna för 3 användare CMPX150 Installationsram för WC Bakvägg med stänkskydd för 3 användare och väggutlopp med fotoelektronisk styrning STRX210 Handtork

26 ALLT FRÅN EN LEVERANTÖR SMART HYGIENE SOLUTIONS Franke Washroom Systems har ett brett utbud av produkter för olika användnings-områden. Från tvättställ, armaturer, duschkar, toaletter och urinaler via handfat till utrustning av alla det slag. Allt planeras och tillverkas av erfarna experter från Franke, som bidrar med sina tekniska kunskaper vid samarbete med arkitekter, planerare och andra parter för att förverkliga individuella Smart Hygiene Solutions. Utrustningar Rörelsehjälpmedel Tvättrännor Tvättställ Dricksfontäner Urinaler Toaletter Duschkar Skiljeväggar Hoar Vask Industriella tvättbänkar Tvättställsarmaturer Spolarmaturer Duscharmaturer Installationselement Vattenhanteringssystem Kundspecifika lösningar Industri Näringsverksamhet STRATOS RODAN CHRONOS SATURN ANIMA CAMPUS SIRIUS MAXIMA AQUA AQUAFIX AQUA3000 open Kontor Förvaltning XINOX STRATOS RODAN CONTINA ANIMA MIRANIT RONDO CAMPUS SIRIUS AQUA AQUAFIX AQUA3000 open Sport Kultur Fritid Utställning XINOX STRATOS RODAN CONTINA MIRANIT RONDO CAMPUS SIRIUS AQUA AQUAFIX AQUA3000 open Polis Militär Fängelse HEAVY-DUTY HEAVY-DUTY MIRANIT HEAVY-DUTY MAXIMA AQUA AQUAFIX AQUA3000 open Rådfråga oss gärna! Hotel Järnvägsstation Camping Flygplats XINOX STRATOS RODAN HEAVY-DUTY CONTINA HEAVY-DUTY MIRANIT ANIMA RONDO CAMPUS HEAVY-DUTY SIRIUS MAXIMA AQUA AQUAFIX AQUA3000 open Utbildning Vård Hälsa STRATOS RODAN CONTINA SATURN RONDO MIRANIT CAMPUS SIRIUS MAXIMA AQUA AQUAFIX AQUA3000 open Tåg Båt Fygplan RODAN HEAVY-DUTY CONTINA ANIMA CAMPUS HEAVY-DUTY ingen användning AQUA AQUAFIX ingen användning 26

27 FRANKE GRUPP EN GLOBAL PARTNER Franke Washroom Systems är en del av den globala Franke Grupp med huvudkontor i Aarburg, Switzerland. Mer än anställda i 70 dotterföretag i 40 länder. Franke har en omsättning på ca: 2.5 miljarder CHF per år ( 1.7 miljarder Euro). Nära till kunderna. Över hela världen Other Franke Group Activities in addition to Washroom Systems: Kitchen Systems är världens ledande leverantör av intelligenta system för hushållskök. Foodservice Systems är världens ledande leverantör av omfattande system och tjänster för storkök i hela världen. Coffee Systems är en av världens ledande leverantörer av intelligenta system för kaffeberedning. Beverage Systems är världens ledande leverantör av intelligenta system för dryckeshantering. Other Activities: Franke Industrie AG och Franke Werkzeugbau AG har en ledande position i den internationella nichmarknaden. 27

28 Franke Finland OY Nygårdsgatan 12 S Västerås Sweden Tel Fax ACC INT / / SV / Med förbehåll för mått-, konstruktions- och utförandeändringar.
