1 DÖRRAR

2 2

3 Välkommen till Diplomat! Diplomat erbjuder för alla behov och inriktningar. Vi förenar tradition med nytänkande och dagens moderna krav på kvalitet. I vårt breda sortiment av, sido- och hittar du de mest efterfrågade produkterna och de populäraste modellerna. Allt för att du ska kunna göra entrén till din villa, ditt fri tidshus eller ditt förråd så säker och välkommande som möjligt. Dörrar från Diplomat är att trivas med, oavsett om du väljer en dörr som är tidlös, modern eller rustik. Som kund hos oss har du också möjligheter att välja de lösningar som passar just dig och ditt hus. Våra går att få i nästan vilken färg som helst. Kvalitet och tillverkning Våra håller högsta kvalitet och uppfyller funktions- och säkerhetsmässigt mycket högt ställda krav. Dörrarna tillverkas i en modern och helt igenom automatiserad produktionsanläggning i Bankeryd, där industrirobotar bland annat har hand om det viktiga målnings- och lackningsarbetet. Slutkontrollerna sker dock alltid med ett mänskligt öga. Innehåll 4. Ytter Klassiska och moderna ytter som passar alla hus. 15. Parytter Flera av våra ytter finns även i parutförande. 20. Dubbeldekorerade Som kan du välja en dörr med dekor även på insidan. 22. Färger, dörrens uppbyggnad, lås/trycken, glastyper, kvalitet och garanti. 26. Sidoljus och Överljus Komplettera med sidoljus eller och släpp in ljuset. 28. Förråds Dörrar till utrymmen med lägre inner temperatur än 18 c. 30. Slagportar Komplettera din ytterdörr med garageport i samma stil och kulör. 33. Altan Enkla altan eller paraltan. ytter Parytter förråds 34. Inner Klassade inner, parinner, gammal standard och skjut. 41. Bastu Tåliga och säkra till din bastu. 42. Förläng livslängden på med hjälp av våra tips och råd. 43. Låt dig inspireras av vårt dörrsortiment. Idé och produktion: Schüllerquist Reklambyrå. Fotografer: Kjell Israelsson, Bengt Forssen, Fotografen i Gävle, Peter Karlsson. Vi reserverar oss för tryckfel och förbehåller oss rätten till konstruktionsändringar. 3

4 Dörren är en av husets mest utsatta «fasta» detaljer, som ska hålla för många olika påfrestningar. Dörren ska också vara en välkomnande entré, välj med stor noggrannhet. Ytter dörren - hemmets ansikte Kan din ytterdörr visa vem du är? Vi tror det, eller rättare sagt det är vi övertygade om. För oss är ytterdörren hemmets ansikte och precis som ansiktet avslöjar hur vi mår, berättar ytterdörren för oss hur huset mår. Det är också ytterdörren som ger oss det första intrycket när vi kommer till ett hem, för dörren tar oss vänligt i hand och leder oss in i huset. Så vad berättar din ytterdörr om dig och vilket intryck vill du att ditt hus ska förmedla? Vill du ha en klassisk dörr i en varm färg med cotswold glas, eller passar det bättre med en elegant och tidlös dörr med en sober spårfräst dekor eller en trendig och modern stil med starka färger på en slät dörr? Konstruktion Våra ytter är konstruerade med fururamverk och dubbla aluminiumplåtar samt rörelseupptagande skivor. För att uppfylla marknadens hårdaste krav har vi en extra kraftig ramkonstruktion i våra. De yttre skikten består av HDF som är målad med en 2-komponentsfärg med hög utomhusbeständighet. Dörrarna har 105 mm karm och 40 mm tröskel med tätningslist i dörrbladet. Dörrarna levereras alltid komplett med karm och låskista ASSA Connect, men cylinder och trycken ingår inte, detta finns att köpa till, se sidan 24. Låskistan uppfyller fordringar enligt Svensk Standard SS 3379, av försäkringsbolag godkänd låsenhet. Gångjärnen är justerbara och har inbyggd bakkants säkringsfunktion. Kraftigt säkerhetsslutbleck ingår också, med skruvar för finjustering av dörrbladets tätning mot karmen. Isolering Dörrarnas isolering består av 55 mm miljövänlig cellplast isolering som ger täta. U-värdet är 0,8-1,2. Vi använder isolerglas i våra glaskassetter med 4 mm glas tjocklek, vilket för säkrings bolag betecknar som svårforcerat. För dig som har ännu högre säkerhetskrav kan vi mot tillägg erbjuda fabriksmonterat tillhållarlås Fas alternativt 3-punktslås Fix Enkel- och Våra är som standard enkeldekorerade med deko rativ utsida och en slät insida. Som kan du välja. Dessa har spårfräst dekor på insidan. Utsidan har utan på liggande dekor och/eller spår fräst dekor. Dörrarna finns med olika dekora tions utförande för att skapa ett iögonen fallande intryck av entrén, men den dörren blir ett vackert sm ycke även inuti huset. Det är endast våra målade ytter som går att få dubbel dekorerade. Konstteak-, furu- och ek- går inte att få med dubbeldekor. 4

5 agneta Dekorblästrat glas Vit. Storlek 9-12x alice Cotswoldglas Vit. Storlek 8-12x anita Cotswoldglas Vit. Storlek 9-12x förråds Parytter ytter anita Cotswoldglas Konstteak med ädelträkarm. Storlek 9-12x anita Vit och konstteak med ädelträkarm. Storlek 9-12x anna Cotswoldglas Vit och furu. Storlek 8-12x Lagerhålles i vitt 9x21 samt 10x21. 5

6 anna Cotswoldglas Konstteak med teaklaserad furukarm. Storlek 8-12x Lagerhålles i 9-10x21. anna Vit och furu. Storlek 8-12x Lagerhålles i vitt 9x20-21 samt 10x21. anna Konstteak med teaklaserad furukarm. Storlek 8-12x förråds Parytter ytter britta Klarglas Vit. Storlek 9-12x britta Vit. Storlek 9-12x cristine Cotswoldglas Vit. Storlek 9-12x Lagerhålles i 10x21. Dekoren är spårfräst på målad dörr. 6

7 cristine Cotswoldglas Konstteak med ädelträkarm. Storlek 9-12x Dekoren är utanpåliggande och spårfräst. diana Cotswoldglas Vit. Storlek 9-12x diana Cotswoldglas Konstteak med teaklaserad furukarm. Storlek 9-12x förråds Parytter ytter ebba Klarglas Vit och ek med massiv ekkarm. Storlek 9-10x ella Klarglas Vit och konstteak med ädelträkarm. Storlek 9-12x ella Vit och konstteak med ädelträkarm. Storlek 9-12x

8 fia Klarglas Vit. Storlek 7-12x Lagerhålles i vitt 10x21. frida Cotswoldglas Vit. Storlek 9-10x Lagerhålles i vitt 10x21. frida Cotswoldglas Konstteak med ädelträkarm. Storlek 9-10x förråds Parytter ytter gun Klarglas Vit. Storlek 7-12x helena Cotswoldglas Vit. Storlek 9-12x ingrid Klarglas Vit. Storlek 8-11x

9 jennifer Klarglas Vit. Storlek 7-12x jessica Cotswoldglas Vit. Storlek 9-12x jessica Cotswoldglas Konstteak med ädelträkarm. Storlek 9-12x förråds Parytter ytter jessica Vit och konstteak med ädelträkarm. Storlek 9-12x johanna Klarglas Vit. Storlek 7-12x jonna Klarglas Vit. Storlek 7-12x Lagerhålles i vitt 10x21. 9

10 karin Cotswoldglas Vit. Storlek 9-10x karin Cotswoldglas Furu. Storlek 9-10x karin Vit och Furu. Storlek 9-10x förråds Parytter ytter karin delad Cotswoldglas Vit och furu. Storlek 9-10x karin delad Vit och Furu. Storlek 9-10x laila Klarglas Vit. Storlek 7-12x Lagerhålles i vitt 10x21. 10

11 laila Klarglas Ek med massiv ekkarm. Storlek 7-12x lena Cotswoldglas Vit. Storlek 9-12x Lagerhålles i vitt 10x21. lena Vit. Storlek 9-12x förråds Parytter ytter lovisa Cotswoldglas Vit. Storlek 9-11x20-22, Lagerhålles i vitt 10x21. maj Klarglas Vit. Storlek 7-12x Lagerhålles i vitt 10x21. malin Cotswoldglas Vit och konstteak med teaklaserad furukarm. Storlek 9-12x Lagerhålles i vitt 10x21. 11

12 malin Vit och konstteak med teaklaserad furukarm. Storlek 9-12x marie Cotswoldglas Vit och konstteak med ädelträkarm. Storlek 9-12x marie Vit och konstteak med ädelträkarm. Storlek 9-12x förråds Parytter ytter martina Klarglas med slipade spröjs Vit. Storlek 10x matilda Klarglas Vit. Storlek 7-12x Lagerhålles i vitt 10x21. matilda Vit. Storlek 7-12x Lagerhålles i vitt 10x21. 12

13 Petra Klarglas Vit. Storlek 10x21. rosa Klarglas Vit och ek med massiv ekkarm. Storlek 8-12x Lagerhålles i vitt 10x21. Rosa Vit och ek med massiv ekkarm. Storlek 7-12x Lagerhålles i vitt 9-10x21. förråds Parytter ytter sandra Klarglas Vit. Storlek 7-12x Lagerhålles i vitt 10x21. sanna Klarglas Vit. Storlek 9-12x Lagerhålles i vitt 10x21. svea Cotswoldglas Vit och konstteak med ädelträkarm. Storlek 9-12x

14 svea Vit och konstteak med ädelträkarm. Storlek 9-12x ulla Frostat glas Vit. Storlek 9-12x wilma Cotswoldglas Vit. Storlek 9-12x förråds Parytter ytter wilma Cotswoldglas Konstteak med ädelträkarm. Storlek 9-12x åsa Klarglas Vit. Storlek 9-12x Lagerhålles ej. 14

15 Parytter Våra par levereras alltid komplett med karm och låskista. På parna är ASSA Connect mon terat från fabrik. Låskistan upp fyller fordringar enligt Svensk Standard SS 3379 klass 3, av försäkringsbolag godkänd låsenhet. Gångjärnen är justerbara samt har inbyggd bakkantssäkringsfunktion. Kraftigt säkerhets slutbleck med skruvar för finjustering av dörrbladets tätning mot karmen ingår också. Konstruktion Alla par är uppbyggda som våra ytter med ASSA Connect låskista i gångdörren och kantreglar i an slagsdörren. Säkerhet Ett effektivt lås mot inbrott är ASSA Connect, som är ett så kallat hakregellås. Det innebär att låsets hakregel kopplas samman med anslagsdörrens slutbleck och bildar ett ännu effektivare skydd mot brytning på na. I anslagsdörren är 2 st kantreglar monterade. Du kan också välja 3-punktslås Fix 2000 till parna. Kontakta din återförsäljare om du har önske mål om en par dörr utöver dem som finns i vårt sortiment. alice Cotswoldglas Vit. Storlek 15-20x

16 anita Cotswoldglas Vit och konstteak med ädelträkarm. Storlek 14-15x anita Vit och konstteak med ädelträkarm. Storlek 14-15x förråds Parytter ytter britta Klarglas Vit. Storlek 14-16x britta Vit. Storlek 14-16x

17 ebba Klarglas Vit och ek med massiv ekkarm. Storlek 14-15x ella Klarglas Vit. Storlek 14-16x förråds Parytter ytter karin Cotswoldglas Vit och furu. Storlek 14-15x laila Klarglas Vit och ek med massiv ekkarm. Storlek 13-20x

18 lovisa Cotswoldglas Vit. Storlek 14-16x Lagerhålles i vitt 14-15x21. malin Cotswoldglas Vit och konstteak med teaklaserad furukarm. Storlek 14-16x förråds Parytter ytter marie Cotswoldglas Vit och konstteak med ädelträkarm. Storlek 14-16x marie Vit och konstteak med ädelträkarm. Storlek 14-16x

19 ytter rosa Klarglas Vit och ek med massiv ekkarm. Storlek 13-20x Att tänka på: Våra beställer du via våra återförsäljare i träoch bygghandeln. Kontaktuppgifter till dem hittar du på vår hemsida Innan du köper en ny dörr, mät hur stor dörr du har idag. För bästa resultat, ta bort fodret och mät hålet i väggen där dörren sitter. Dörrarnas storlek anges i moduler, alltså den storlek som hålet i väggen har. Kontrollera vilken dörrmodul som passar enligt tabellen på sidan 23. Ta reda på om dörren ska vara höger- eller vänsterhängd. Sitter gångjärnen på dörrens högra sida sett utifrån är dörren högerhängd och tvärt om. Ytter öppnas normalt utåt, men vi kan även er bjuda inåtgående. Då kontrolleras hängningen inifrån i stället för utifrån. Alla våra levereras komplett med karm och låskista. Handtag och cylinder ingår inte men finns att beställa hos oss, se sidan 24. svea Cotswoldglas Vit. Storlek 14-16x Lagerhålles i vitt 15x21. Både dörren och emballaget ska kontrolleras vid leverans innan du börjar montera. Eventuella fraktskador anmäler du direkt till chauffören. Fabriksskador anmäls till din återförsäljare. Är dörren skadad ska den inte monteras. Beställ heller inte snickerihjälp innan varan kontrollerats, för att und vika eventuella måttfel och transport skador. Alla målade ytter går att få i valfri NCS-s färg. Färgprov finns hos din återförsäljare. Alla kräver ett visst mått av underhåll. Konstteak-, ek- och furu (inklusive undersidan) ska behandlas vid montering. Målade kan behandlas med ett flytande bil- eller möbelvax utan slipmedel, vilket gör att smuts går lättare att torka av. Alla målade kan du få i valfri NCS-s färg, men i mörka färger bleks lätt av solen och bör därför bara användas i norrlägen. Läs mer om hur du tar han om på sidan 42. Parytter förråds 19

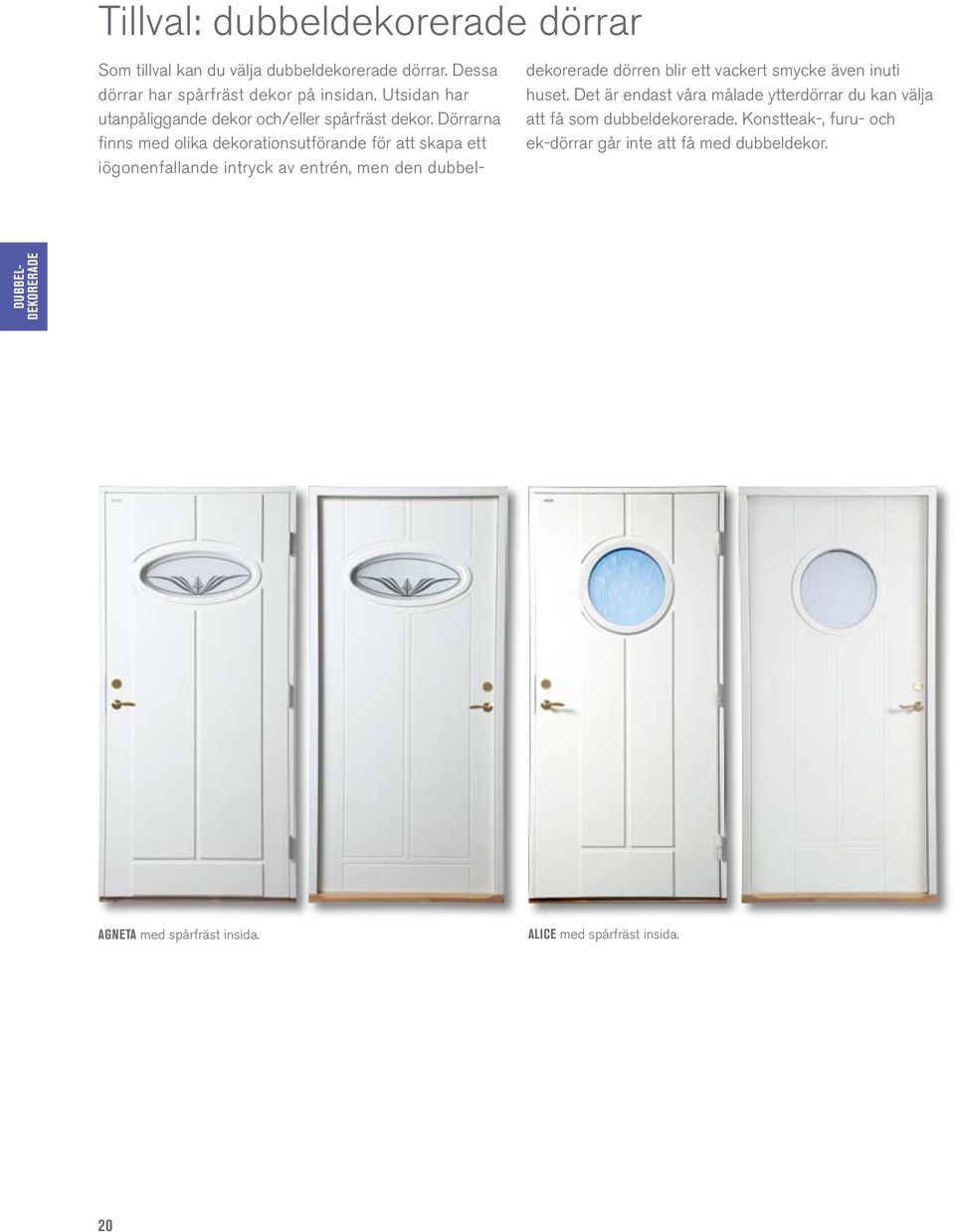

20 Tillval: Som kan du välja. Dessa har spårfräst dekor på insidan. Utsidan har utan påliggande dekor och/eller spår fräst dekor. Dörrarna finns med olika dekora tions utförande för att skapa ett iögonenfallande intryck av entrén, men den dörren blir ett vackert sm ycke även inuti huset. Det är endast våra målade ytter du kan välja att få som. Konstteak-, furu- och ek- går inte att få med dubbeldekor. Agneta med spårfräst insida. Alice med spårfräst insida. ytter förråds Parytter 20

21 Anita med spårfräst insida. Ella med spårfräst insida. Marie med spårfräst insida. wilma med spårfräst insida. förråds Parytter ytter 21

22 ytter Parytter förråds Våra standardkulörer Vi har valt ut fyra populära kulörer till våra standardkulörer, röd, blå, grön och grå. Väljer du en dörr i någon av dessa färger kommer du lite billigare undan. Självklart kan du få i valfri NCS-s färg, tänk på att i mörka färger bleks lätt av solen och bör därför bara användas i norrlägen eller under skyddstak. Färgprov på NCS-färger finns hos din återförsäljare. Senaste målningstekniken För att säkerställa en mångårig hållbarhet på våra har vi valt att använda en under kontrollerade betingel ser industriellt målad dörr. Vi använder oss av den inom målning absolut senaste tekniken som har visat sig vara överlägsen andra typer av färgsystem. Detta nya system ger en ythård behaglig yta som har optimala egenskaper mot väderexponering. Den har även mycket bra fuktresistans vilket minimerar risken för svällning. Eftersom denna nya metod vidhäftar kemist till underlaget kommer den att vara optimal i flexibilitet och hårdhet i jämfört med tidigare färgsystem. Den minskar även risken för genomblödning av missfärgande ämnen från underlager så som gula kvistar. Dörrens uppbyggnad Våra ytter har många säkerhetsdetaljer för att du ska kunna skydda ditt hem, till exempel säkerhetsgångjärn med bak kants säkring som förhindrar att dörren kan lyftas ur karmen. Dörren har även säkerhets slutbleck, som skyd dar mot försök att bända upp låset. Låset är försett med en hakregel som kopplar samman dörren med dörrkarmen och gör det i praktiken omöjligt att bryta isär dörr och karm. Alla våra ytter levereras dess utom med tre gångjärn. Våra teak är tillverkade av konstteak som är ett ytfanér av träfiberskiva bestående av flera olika träslag. Du kan få din Diplomatdörr i valfri NCS-s färg, färgprov finns hos din återförsäljare. Inspiration på färgkombinationer finns i slutet av den här broschyren. OBS! Trycket visar inte den exakta nyansen, kolla färgprov hos din färghandel för exakta nyanser. NCS-S 3560-Y90R NCS-S 6502-B NCS-S 4040-R90B NCS-S 5020-G30Y Karm: Karm av massiv furu i dimension 40 x 105 mm. Konstteak har teaklaserad furukarm eller ädelträkarm, ek har massiv ekkarm. 02 Tröskel: Är i dimension 40x92. Tröskel av massivt ädelträ med slitskena av aluminium. Tröskelprofilen är handikappanpassad (modul 10). 03 Board/fanér: Båda sidor av dörrbladet är belagt med fuktbeständig HDF-board alternativt om det är en dörr av ek, furu eller konstteak krysslimmat fanér. 04 Aluminiumplåt: I dörrbladets inner- och ytterskikt 0,5 mm fuktspärrande och stabiliserande aluminiumplåt. 05 Dörram: Dörram i massiv furu. Alt. ek. 06 Isolering: 55 mm miljövänlig cellplastisolering. Brandklassade har isolering av stenull. 07 Se punkt Se punkt Dekor/ ytbehandling: Dekor i form av plattor/lister eller spårning på dörrens utsida. Ett flertal val finns för ytbehandling av dörren. Välj mellan målad, konstteak, ek och furu. 10 Glas: Montering av 3-glas isolerglaskassett. Glaset kan fås i olika utföranden. 11 Lås: Alla ytter levereras med säkerhetslåset Assa Connect (exkl. cylinder och handtag). Låset uppfyller fordringar enligt Svensk Standard SS 3522, klass Karmskruv: Förborrad karm för karmskruv (karmskruv ingår ej). 13 Gångjärn: Justerbara tappbärande säkerhetsgångjärn med bakkantsäkring. 14 Säkerhetsslutbleck: Säkerhetsslutbleck med justerskruvar samt mekaniskt ställbar anslagsklack. 15 Tätningslist: Tätningslist i åldersbeständigt EPDM gummi. 22

23 Modulformat Modulmåttet är själva hålet i väggen, karmens yttermått är 12 mm mindre på bredd och höjd. Detta för att kunna justera och dreva (isolera) karmen. Modulmått 10x21 = 1000 mm x 2100 mm Ytterdörr Karmyttermått Dörrbladsmått Modul bredd höjd bredd höjd 9x x x x x * x * x * 2027 Lås Mått** Dörrtyp A B Ytterdörr Par Sidoljus Karmyttermått Modul bredd höjd 3x x x x x x Slagport Karmyttermått Dörrbladsmått Modul bredd höjd bredd höjd 24x x x x Innerdörr Karmyttermått Dörrbladsmått Modul bredd höjd bredd höjd 7x x x x x x x x x x x x x x x ,3x ,3x ,3x ,3x Bastudörr Karmyttermått Dörrbladsmått Modul bredd höjd bredd höjd 7x x x x Modulmått Karm yttermått ytter Parytter förråds Förrådsdörr Karmyttermått Dörrbladsmått Modul bredd höjd bredd höjd 9x x x Karm yttermått Modulmått 10x x x x x x x * se respektive dörr. **A = tjockleken på dörrbladet B = utsida på dörrbladet till centrum av låskolven 23

24 Lås Som standard är våra ytter utrustade med säker hetslåset Assa Connect (exkl. cylinder och handtag), säkerhetsslutbleck med justerskruvar samt ställbar anslagsklack (som gör dörren tät) och justerbara tapp bärande säkerhets gångjärn med bakkantssäkring. Låset är försett med en hakregel som kopplar samman dörren med dörrkarmen. Förbandet som skapas gör det i praktiken omöjligt att bryta isär dörr och karm. De dubbla runda låscylindrarna, ytter hakregeln och säkerhets slutblecket i karmen bidrar till att skapa den trygghet du ska kräva i din bostad. Assa 2000 Evo Behörspaket I behörspaketet finns alla övriga komponenter som be hövs för en komplett och godkänd låsning till entré dörren. Dessutom får du tillgång till Assas funktioner «bekvämt hemma med vred» och «säker borta med vred». Bekvämt hemma med vred Hemma använder du låsets vred för att låsa och låsa upp. När du går hemifrån trycker du ner en knapp på låsstolpen och vredet spärras. Väl hemma igen låser du upp med nyckeln och vredet kopplas automatiskt in igen. Parytter förråds Hakregel kopplar samman dörren med dörrkarmen. Här visas ASSA Epok 1956 i mattborstad mässing. Trycken och lås Om du beställer trycken från oss kan de levereras komplett med vredskylt, cylindrar och tre nycklar. Om du Säkert borta med vred Att vredet kopplas ur gör att ett «utbrott» inte kan ske. Om tjuven tar sig in i din bostad genom till exempel ett litet fönster kan han inte öppna dörren utan nyckel och bära ut dina ägodelar. För din personliga säkerhet används vredet för snabb utrymning vid brand eller liknande paniksituationer. Låset är godkänt av Försäkringsbranschens serviceaktibolag (FSAB) och uppfyller fordringar enligt Svensk Standard SS 3522, klass 3. har 7-skifts nycklar i övriga lås hemma, kan du få anpass ning till dessa nycklar (med vissa reservationer). Hoppe tokyo Aluminium silver, finns även i Aluminium rostfri. Hoppe Vitoriá Aluminium rostfri, finns även i Aluminum silver. Hoppe stockholm Aluminium silver, finns även i Aluminium rostfri. Assa classic 6638 Brunoxid, finns även i mattborstad mässing, mattborstad krom eller nickel. Hoppe bergen Krom blank och aluminium rostfri. Hoppe luxembourg Aluminium silver, finns även i Aluminium rostfri. Assa Epok 1956 Mattborstad krom, finns även i mattborstad mässing, nickel eller brunoxid. 24

25 Glastyper Alla våra ytter med glas har 3-glas isolerglas i na vilket ger bättre energi och ljudvärde än 2-glas. Glasen finns som standard i tre olika utföranden frostat glas, cotswold glas samt klarglas. Vi kan även erbjuda andra glas och mot beställ ning göra specialslipade glas. Kontakta din återförsäljare för mer information. ytter Från vänster: Martina med spårfrästa spröjs. Britta med dekorerat fönster. Exempel på pecialslipade glas. Kvalitet och garanti Diplomats är av högsta kvalitet och som standard är ytter dörren utrustad med säkerhetsslutbleck, justerbara tappbärande säkerhetsgångjärn med bakkantssäkring och säkerhetslåset Assa Connect (exkl. cylinder och handtag). Låset är godkänt av Försäkringsbranschen serviceaktiebolag (FSAB) och uppfylller fordringar enligt Svensk Standard SS 3522, klass 3. Våra konstteak är vid leverans behandlade en gång med pigmenterad träolja. Våra glasade har säkerhetsmonterat glas. Det innebär att glaskassetten och glas listen inte kan avlägsnas utan svårigheter. Dörrarna är förstärkta med regel runt glaset, vilket rekommenderas av Stöldskyddsföreningen. Diplomatdörrens karmar finns i dimensionerna 40x92 mm, trösklar i ädelträ är standard och en slitskena av aluminium sitter färdigmonterad. Garanti ytter När du köper en dörr av oss får du även en bra garanti. Alla våra ytter har 10 års formgaranti och 10 års garanti mot kondens mellan isolerglasen. Dessutom gäller 2 års garanti på dörrens funktioner och egenskaper, förutsatt att anvisningarna för behandling och montering följts. Ytter såväl som dörrkarmar har genomgått omfattande tester och är typgodkända enligt: SS klass P. Testerna gäller stängningskraft, lufttäthet, värme motstånd, kondenssäkerhet, hård stöt, tung stöt, vertikal last, planhet, rätvinklighet och ytjämnhet. Boverkets typgodkännande bevis nr 7040/88, EI 30, nr 4945/88. EI 30 är. Följ våra skötsel- och monteringsanvisningar noga. När dörren monteras vid utsatta lägen krävs alltid någon form av skyddande tak. Detta rekomenderas alltid för att för länga dörrens livslängd på ett enkelt sätt. Garanti förråds och gargeportar Våra förråds och garageportar har 2 års funktionsgaranti och är avsedda för utrymmen som värms upp till max 18 C. Dessa måste behandlas innan montering. FY och SRD levereras med lås Assa 8765 och slutbleck 1489 Parytter förråds 25

26 Sidoljus och Varför inte komplettera ytterdörren med mer ljusinsläpp. Sidoljus och lyfter din entré och gör den till något alldeles extra. Sidoljus och till ytter finns i flera modeller och med olika spröjs- och glas utföranden. ÖL-0 Överljus skruvas på karmens översida. Fasta sido ljus monteras på valfri eller på båda sidor av dörrkarmen. Dörren och sidoljuset levereras med separat karm. Över ljus och vissa sidoljus är beställningsvaror, vilket kan innebära något längre leveranstid. Sido- och en finns i samtliga nyanser i NCS-skalan, vitt, konstteak, ek samt obehandlad furu. Vi lämnar 10 års formgaranti samt 2 års fabriksgaranti på sidoljus och. Klarglas Vit, Konstteak, Ek och Furu. Storlek 9-10, 14-15x

27 SL-0 Hel glas SL-2 SL-3 SL-4 SL-Laila SL-jessika SL-Marie SL-svea Sidoljusen finns i storlekarna 3-5x Övriga storlekar offereras. förråds Parytter ytter Jessica med sidoljus Marie med sidoljus svea med sidoljus Här visar vi exempel på hur sidoljus kan kombineras tillsammans med en ytterdörr. 27

28 Förråds Förråds ska inte användas till varma utrymmen och innertemperaturen får inte överstiga 18 C. Förråds finns i vit och obehandlad, de obehandlade ska behandlas. Dörrarna har tröskel av ädelträ och en tätningslist i dörrblad. Våra förråds och garageportar har 2 års funktionsgaranti och är avsedda för utrymmen som värms upp till max 18 C. Vilken förrådsdörr ska jag välja? FSD na är obehandlade och ska laseras/täcklaseras innan montering. Dörrarna levereras komplett med karm och låskista Abloy LC 200 och slut bleck Boda FSD dörrrarna har ädelträtröskel, tätningslist i karm samt brunfolierad sparkplåt. Karmarna på dessa är 92 mm. FY och SRD är vitmålade. Dörrarna levereras komplett med karm och låskista Abloy LC 200 och slutbleck Boda En perfekt dörr till sommarstugan eller varmförrådet. FSD1 92mm karm Furupanel. Lagerhålles i 9x19, 8-10x20 samt 9-10x21. FSD3 92mm karm, Klarglas Furupanel. Lagerhålles i 8-9x20 samt 9x21. FSD5 92mm karm, Klarglas Furupanel. Lagerhålles i 9x srd Soprum Vit. Storlek 10-13x Lagerhålles i 13x21. ytter Parytter förråds 28

29 FY1 Vit. Storlek 7-12x Lagerhålles i vitt 9x20-21samt 10x21. FY2 Klarglas Vit. Storlek 9-10x Fy3 Klarglas Vit. Storlek 9-10x Fy4 Cotswoldglas Vit. Storlek 9-10x Att tänka på: Mät hur stor dörren ska vara. För bästa resultat, ta bort fodret och mät hålet i väggen där dörren sitter. Dörrarnas storlek anges alltid i moduler, dvs den storlek hålet i väggen har. Hålet i väggen ska alltid vara lite större än dörrkarmen så att det finns justermån. Kontrollera vilken dörrmodul som passar enligt tabellen på sidan 23. Kontrollera om dörren ska vara höger- eller vänsterhängd. Står du ute och tittar på dörren är den högerhängd om gångjärnen sitter på höger sida, och vänsterhängd om de sitter på vänster sida. Förrådsna 18 ska inte användas till utrymmen som värms upp till mer än 18. Ska en dörr monteras till en källare som är förbunden med huset bör en ytterdörr användas. Förråds som levereras obehandlade måste behandlas på alla sidor innan montering. Förråds i furupanel lämpar sig för lasering/ täcklasering. Furupanelen rör sig vid temperaturväxlingar så täckmål ning är inte att rekommendera. Beställ inte snickarhjälp innan du har kontrollerat varan. Detta för att undvika eventuella måttfel och transportskador. förråds Parytter ytter 29

30 Slagportar Komplettera din ytterdörr med garageport i samma stil och kulör. På så sätt skapar du ett harmoniskt intryck samtidigt som du förstärker hela husets karaktär. Våra garageportar är den traditionella typen av garageport (slagport) med två som svänger utåt på gångjärn, en design som är mycket vacker och omtyckt. Slagporten fungerar i princip som en stor dörr och har i alla tider använts till olika portlösningar. Alla portar kan du få i vit eller valfri nyans enligt NCS-skalan. Våra är uppbyggda på samma sätt som våra enkeldekorerade ytter. Dessa portar är anpassade till varmgarage. Alla portar har slät insida. På portarna är låskista ASSA Connect eller lik värdigt monterat från fabrik. FSD na klarar av innertemperatur upp till max 18. Är innertemperaturen högre gäller inga garantier. Låskista Abloy LC200 ingår. FSD nas karm är 92 mm. 30

31 anna Klarglas Vit och konstteak med teaklaserad karm. Storlek 20-25x anna tät Vit och konstteak med teaklaserad karm. Storlek 20-25x Lagerhålles i vitt 25x21. fsd1 92 mm karm, låskista Abloy LC 2000 Klarglas Furupanel. Lagerhålles i 25x21 fsd1 92 mm karm, låskista Abloy LC 2000 Furupanel. Lagerhålles i 24-25x20-21 förråds Parytter ytter karin Cotswoldglas Vit. Storlek 24-25x karin Vit. Storlek 24-25x

32 Lena Cotswoldglas Vit. Storlek 24-25x lena Vit. Storlek 24-25x matilda Klarglas Vit. Storlek 20-25x matilda Vit. Storlek 20-25x förråds Parytter ytter malin Vit. Storlek 20-25x

33 Altan Våra altan bygger på en konstruktion byggd efter en ytterdörr till skillnad från andra traditionella altan som bygger på ett fönster. Detta gör att vår konstruktion har högre stabilitet och säkerhet än den traditionella altandörren. Allt för att möta dagens krav på design, funktion och hållbarhet. Altanna är utrustade med säkerhetslåset Assa Connect (exkl. cylinder och handtag) precis som en vanlig ytterdörr och har 3-glas isolerruta. Alla våra altan går att få i både enkeloch pardörrutförande och kan levereras i vit eller valfri färg enligt NCS-S-skalan. Spröjs beställer du separat. Bröstningshöjd 600 mm Altan 16 Pardörr Klarglas Vit. Storlek 13-20x Spröjs beställes separat. Bröstningshöjd 600 mm. Finns även med bröstningshöjd 250 mm, 900 mm och 1000 mm. ytter Parytter förråds Altan 12 Klarglas Vit. Storlek 7-12x Lagerhålles i vitt 9-10x21. Bröstningshöjd 1000 mm. Spröjs beställes separat. Altan 13 Klarglas Vit. Storlek 7-12x Lagerhålles i vitt 9-10x21. Bröstningshöjd 900 mm. Spröjs beställes separat. Altan 16 Klarglas Vit. Storlek 7-12x Lagerhålles i vitt 9-10x21. Bröstningshöjd 600 mm. Spröjs beställes separat. Altan helglas Klarglas Vit. Storlek 7-12x Lagerhålles i vitt 10x21. Bröstningshöjd 250 mm. Spröjs beställes separat. 33

34 Inner Skapa en mer trivsam atmosfär och sätt en personlig prägel på hemmet med inner. Med glas i innerdörren öppnar du upp för mer ljus och skapar mer yta i hemmet. I vårt sortiment finns bland annat massiva furu med spårfrästa speglar, vitmålade par och mer moderna inner med klarglas och spårfräsning. På inner na väljer du lätt om du vill ha dörren höger- eller vänsterhängd genom att dra ut kolven och vrida ett halvt varv. Klassade inner Vi förfogar över ett program av som uppfyller olika klassningar enligt lagar och normer. Till byggnationer med särskilda krav krävs som fyller dessa specifikationer. Med vår lyhörda produktion kan vi tillgodose de flesta förfrågningar. Massivdörr oklassad monteras i särskilda miljöer med lite hårdare krav, offentliga lokaler samt industrier. Massivdörr Ei 30 monteras i brandceller och alltid i brandskyddad konstruktion. Massivdörr Ei30/R'w 35 db reducerar störande ljud med 35 db. Brandklass Ei 30. Även andra brand- och ljudklassade går att få mot förfrågning, typ EI60 eller EI40 DB.

35 Anton Massiv Vit. Storlek 7-10x Lagerhålles i 7-9x20-21 samt 10x21. contur helglas Massiv Härdat klarglas. Vit, björkfanér eller ekfanér. Storlek 7-10x Lagerhålles i 7-10x21 samt vit 7-10x20. contur helglas Massiv Frostat glas. Vit. Storlek 7-10x Lagerhålles i 7-10x21. contur tät Massiv Vit, björkfanér eller ekfanér. Storlek 7-10x Lagerhålles i 7-9x20-21 och 10x21 samt vit 10x20. förråds Parytter ytter contur runt glas Massiv Frostat glas eller härdat klarglas. Vit, björkfanér eller ekfanér. Storlek 7-10x Lagerhålles i 7-9x21 samt vit 10x21. contur 3-sp Massiv Härdat klarglas. Vit. Storlek 7-10x Lagerhålles 7-10x contur 3-sp Massiv Frostat glas. Vit. Storlek 7-10x Lagerhålles 9x21. 35

36 karl tät Massiv. Obehandlad furu. Storlek 7-9x Lagerhålles i 7-9x karl sp8 Massiv Härdat klarglas. Obehandlad furu. Storlek 7-10x Lagerhålles i 8-9x21. Lättdörr slät Vit. Storlek 7-10x20-21 Lagerhålles 7-10x20-21 Lättdörr slät g21 Klarglas. Vit. Storlek 7-10x20-21 Lagerhålles i 9x21 förråds Parytter ytter martin Formpressad Vit. Storlek 7-10x Lagerhålles i 7-10x martin SP6 Formpressad Härdat klarglas. Vit. Storlek 7-10x Lagerhålles i 9x21. Ola Formpressad Vit. Storlek 7-10x Lagerhålles 7-10x OLA Sp10 Formpressad Härdat klarglas. Vit. Storlek 7-10x Lagerhålles i 8-9x21. 36

37 OLa sp12 Formpressad Härdat klarglas. Vit. Storlek 7-10x Ola SP10s Formpressad Härdat klarglas. Vit. Storlek 7-10x OLA Sp6s Formpressad Klarglas. Vit. Storlek 7-10x OLa sp3s Formpressad Klarglas. Vit. Storlek 7-10x förråds Parytter ytter OloF tät Massiv Vit. Storlek 7-10x Lagerhålles i 7-9x20-21 samt 10x21. olof sp8 Massiv Härdat klarglas. Vit. Storlek 7-10x Lagerhålles i 8-10x21. oskar Massiv Furu. Storlek 7-10x Lagerhålles i 7-9x20-21 samt 10x21. 37

38 Parinner Här kan du se några av de du kan få som parinner. Var uppmärksam på att anslagen kan vara olika stora beroende på modell (t.ex. Olof 13 och Ola 13,3). Olof 13 har ett dörrblad på 825 mm och anslag på 399 mm. Karl Massiv. Klarglas. Modul 13. Furu martin Formpressad. Klarglas. Modul 15,3. Vit Olof Massiv. Klarglas. Modul 13. Vit anton mm anton 15, mm Karl mm karl 15, mm martin 13, mm martin 15, mm ola 13, mm ola 15, mm olof mm olof 15, mm oskar mm oskar 15, mm ytter förråds Parytter 38

39 Att tänka på: Inner finns i två varianter; formpressade och massiva. Formpressade har en veckad pappfyllning med ramträ och ett «skin» av pressad board. Massiva har ramträ och speglar av massivt trä. Hängning behöver inte bestämmas i förväg på inner då du monterar karmen själv och kan vända låskolven med ett enkelt handgrepp. Alla nya levereras med snap-in gångjärn som de flesta hus har efter Före 1972 var det tappbärande gångjärn som användes. Om du funderar på att använda den gamla karmen till en ny dörr, kontrollera att den har snap-in gångjärn. I andra fall måste gammal standarddörr beställas, sid 31. Trösklar finns i tre modeller; som tröskel platta, falsad tröskel eller badrums tröskel. Innerdörrskarmar kan beställas i tre olika bredder beroende på väggtjocklek; 68, 92 eller 118 mm. Vita släta går att få i olika klassningar för miljöer med lite hårdare krav: Ei30 (brandklass), R w 30 db (ljudklass), Ei30/R w 35 db (brand- och ljudklass). ytter Gammal standard Karl, Martin, Oskar och Ola går att få med gammal standard. Gäller endast för karm med tappbärande gångjärn (se bild 1). Kontrollera om dörrbladet är ofalsat eller överfalsat (se bild 2). Har dörrbladet överfalsad kant är dörrblads byte ej möjligt. Kontrollera noga med måtten i tabellen nedan. Skulle något av måtten avvika måste du byta till standard karm och dörrblad i modul 21. MÅTT SKA VARA (MM) MIN DÖRR ÄR A 1043 B 248 C 1520 D 2015 E F 625/725/825 Låskolvens ovansida Bild 1 Bild 2 Parytter förråds 39

40 Pocketkarm Spara utrymme och montera en pocketkarm där dörren försvinner in i väggen. När du ska regla upp för Pocketkarmen ska öpp ningsmåtten vara enligt nedan. Du kan välja mellan 95, 122 och 150 mm färdig väggtjocklek. Pocketkarmen kan beställas som vit, ek eller obehandlad furu. Karmen kan även anpassas manuellt till höjd 1900/2000 mm. Modul Dörrblad Öppningsmått 7x21 625x x2100 8x21 725x x2100 9x21 825x x x21 925x x2100 ytter Kornisch När du ska montera en utanpåliggande skjutdörr ska dörren vara en modul bredare än öppningen. Tänk på att om du tar en standard lagerinnerdörr, är gångjärn redan monterade från fabrik. I de fall du önskar obeslagen dörr tillkommer en viss leveranstid. Öppningsmått 1300/1500/1700/1900 mm Öppningsmått 2100 mm Parytter förråds Dragring Monteringsanvisningar hittar du under manualer på Skjutdörrsskena Skålhandtag 40

41 Bastu Värme och fukt ställler höga krav på bastuna. De ska inte bara tåla höga temperaturer utan måste också vara trygga. Med glasade i bastun ökar säkerheten, och gör det är lättare att hålla ett öga på barnen. Våra helglasade har 8 mm härdat bronsglas. Dörrarna levereras obehandlade och bör behandlas mot stänkvatten innan montering. Vi erbjuder 2 års fabriksgaranti på våra bastu. En plats för ro och avkoppling För nordbor är bastun en plats för avkoppling i stillhet och harmoni. I det finska samhället spelar bastun en viktig roll. Det är i bastuns lugna atmosfär som grunderna läggs för förhandlingar och avtal och det gäller i alla samhällsskikt. Ett avtal som fattas i bastun håller dessutom, även inom affäslivet. Den som bryter ett löfte som har getts i bastun, tappar snabbt ansiktet. Bastun stärker förutom kropp och själ även familjebanden. Koppla av i din egen oas av välbehag! Bastu sol Bronsglas 92 mm karm. Lagerhålles i 7x Bastu helglas Bronsglas 92 mm karm. Lagerhålles i 7x19-21 samt 8x20. ytter Parytter förråds Bastu tät 92 mm karm. Lagerhålles i 7x19. 41

42 ytter Parytter förråds Furu Dörrar i furu levereras obehandlade och ska laseras eller täck laseras. Furu får ej täckmålas. Konstteak Konstteak är vid leverans behandlade en gång med pigmenterad träolja. Efter montering ska dörren behandlas ytter ligare en gång med pigmenterad trä olja. Prata med din färghandlare om vilken träolja som passar bäst. Rengöring Använd allmänt före kommande ren göringsmedel såsom vanligt diskmedel (ej såpa). Vid mögelangrepp används ren görings medel som tar bort mögelsporer. An vänd inte medel som kan repa eller lösa upp ytan. Undvik därför lösnings medel, skurpulver, stålull etc. Fukta ytan nerifrån och upp men rengör uppifrån och ner, annars finns risk att ränder uppstår. Eftertorka. Vid behov kan dörren även slipas lätt med fint sandpapper. Slipdammet borstas och torkas bort. Underhåll Utförs vid behov, oftast några gånger om året. Efter ren görning stryk på träolja med viss sparsamhet men dock så pass att ytan blir mättad Ek Ek har hög tålighet och lång livslängd när de hanteras rätt. Dörren är behandlad en gång med träolja på fabrik. Efter montering ska dörren behandlas ytterligare en gång med träolja. Rengörning Använd allmänt före kommande ren görings medel såsom vanligt diskmedel. Vid mögelangrepp används ren göringsmedel som tar bort mögelsporer. An vänd inte medel som kan repa eller lösa upp ytan. Undvik därför lösningsmedel, skurpulver, stålull etc. Fukta ytan nerifrån och upp men rengör uppifrån och ned, annars finns risk för att ränder uppstår. Eftertorka. Ren görning underlättas om dörren någon gång om året behandlas med något i handeln vanligt förekommande bilvax. Underhåll Som regel krävs enbart rengörning om ej skador upp stått eller förslitning varit onormal. Bättring Mindre skador kan pensel bättras med bättringsfärg för utom husbruk i lämplig glans och kulör. Större skador kräver som regel spack ling, slipning och total ommål ning. Tröskel Ytbehandlad med träolja. Rengöring Damma eller torka av med lätt fuktad trasa. Vid behov kan tröskeln även slipas lätt med fint sandpapper. Slipdammet borstas och torkas bort. Underhåll Utföres vid behov. Efter rengörning stryk på pigmenterad träolja. Rengöring Se rengöring av konstteak. Karm Se dörrblad med motsvarande ytskikt. Underhåll Behandling av dörren med träolja ska upprepas flera gånger per år beroende på dörrens läge och med tanke på väder och vind. Försummas underhållet kommer dörren att bli missfärgad och sprickor kan lätt uppstå. Målade Färgen är tvåkomponent oljetäckfärg med hög utomhusbeständighet. Goda råd Följ våra skötsel- och monteringsanvisningar noga. Det är viktigt att montera dörren under någon form av skyddande tak, du förlänger då dörrens livslängd på ett enkelt sätt. 42

43 Inspiration här ser du ett urval av våra ytter i olika färgsättningar och. OBS! Färgerna är justerade digitalt och kan ej översättas till NCS-kulör. Agneta ALice Anita Anita Anna Anna ella fia frida gun helena ingrid karin karin karin laila lena lena martina matilda matilda petra rosa rosa

44 Britta britta cristine Diana ebba Ella Jennifer jessica jessica johanna jonna karin lovisa maj malin malin marie marie sandra sanna svea wilma Ulla Åsa

45 Diplomat Queen-serien består av exklusiva ytter med hög kvalitet och säkerhet. I Diplomat Queen-serien hittar du både rikt dekorerade allmoge och med ett djärvare och mer nytänkande formspråk. Dörrarna förenar den norrländsk traditionen med dagens moderna krav på kvalitet, säkerhet och design rakt igenom. Se hela sortimentet på vår hemsida Fönster till dina! I Allmoges katalog hittar du fönster som passar till Diplomats. Där finns ett stort utbud av efterfrågade fönstermodeller. 3-glasfönster med eller utan aluminiumbeklädnad, 2-glasfönster, 1+1-glas, 2+1-glas, takfönster och skjut m.m. finns i vårt sortiment. Beställ vår katalog på
