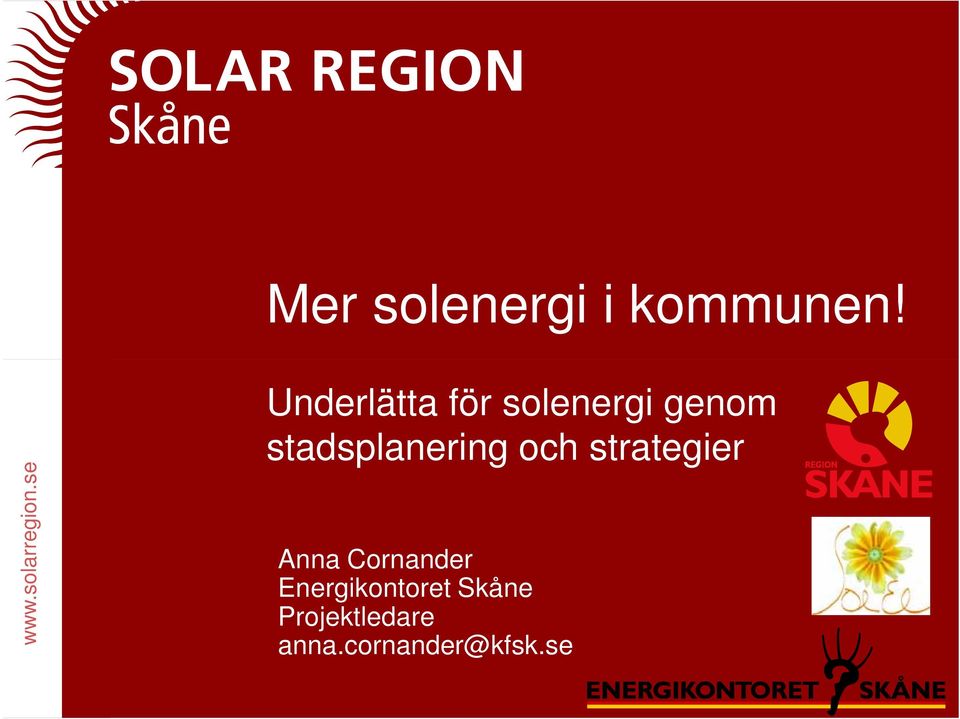

1 Mer solenergi i kommunen! Underlätta för solenergi genom stadsplanering och strategier Anna Cornander Energikontoret Skåne Projektledare anna.cornander@kfsk.se

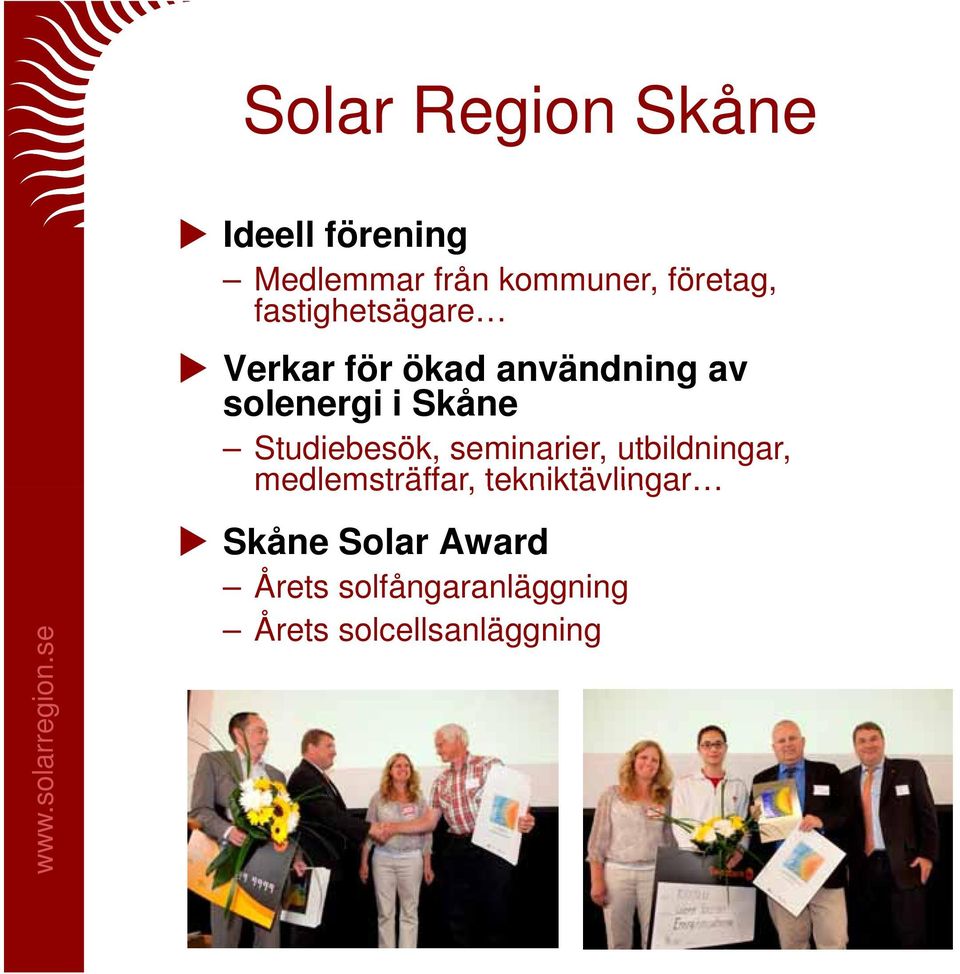

2 Solar Region Skåne Ideell förening Medlemmar från kommuner, företag, fastighetsägare Verkar för ökad användning av solenergi i Skåne Studiebesök, seminarier, utbildningar, medlemsträffar, tekniktävlingar Skåne Solar Award Årets solfångaranläggning Årets solcellsanläggning

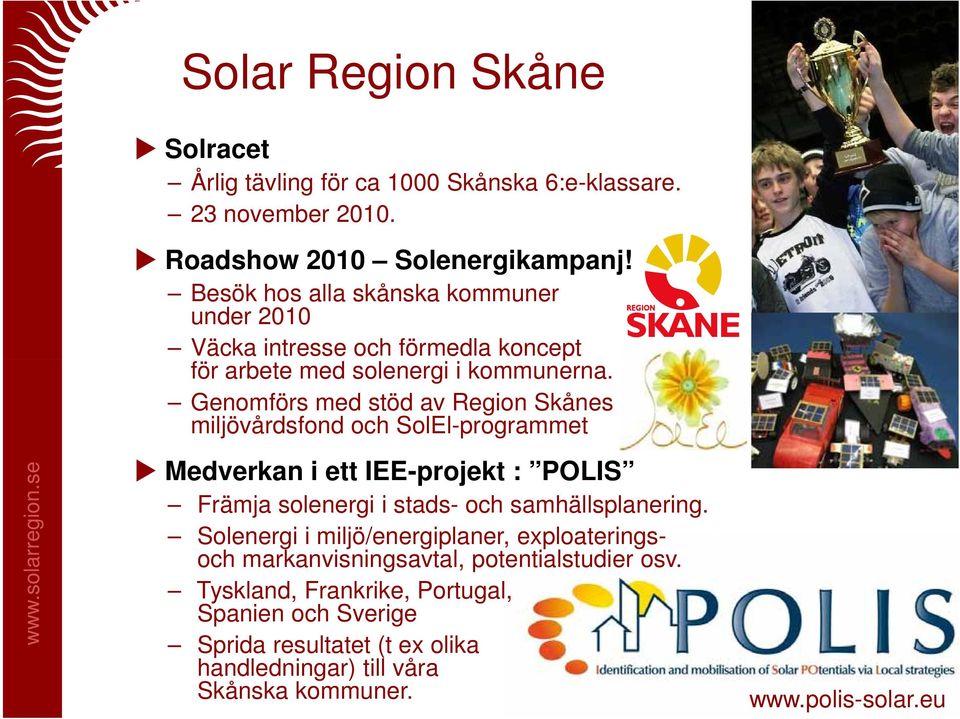

3 Solar Region Skåne Solracet Årlig tävling för ca 1000 Skånska 6:e-klassare. 23 november Roadshow 2010 Solenergikampanj! Besök hos alla skånska kommuner under 2010 Väcka intresse och förmedla koncept för arbete med solenergi i kommunerna. Genomförs med stöd av Region Skånes miljövårdsfond och SolEl-programmet Medverkan i ett IEE-projekt : POLIS Främja solenergi i stads- och samhällsplanering. Solenergi i miljö/energiplaner, exploateringsoch markanvisningsavtal, potentialstudier osv. Tyskland, Frankrike, Portugal, Spanien och Sverige Sprida resultatet (t ex olika handledningar) till våra Skånska kommuner.

4 Illustration: Björn Sandén, Chalmers

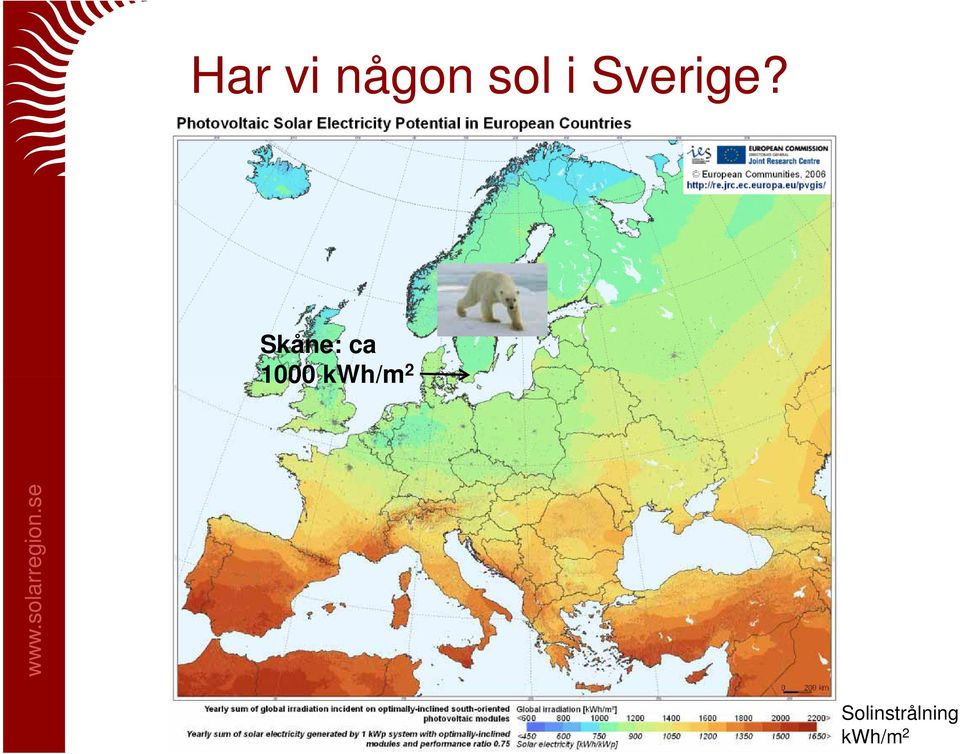

5 Har vi någon sol i Sverige? Skåne: ca 1000 kwh/m 2 Solinstrålning kwh/m 2

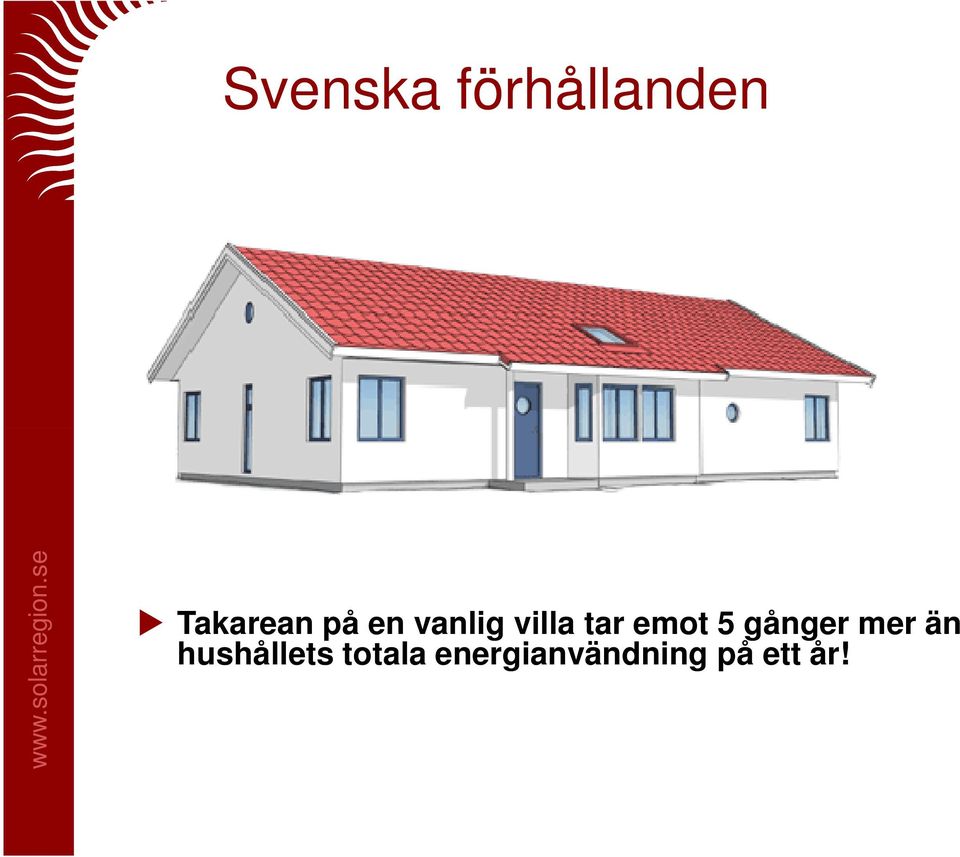

6 Svenska förhållanden Takarean på en vanlig villa tar emot 5 gånger mer än hushållets totala energianvändning på ett år!

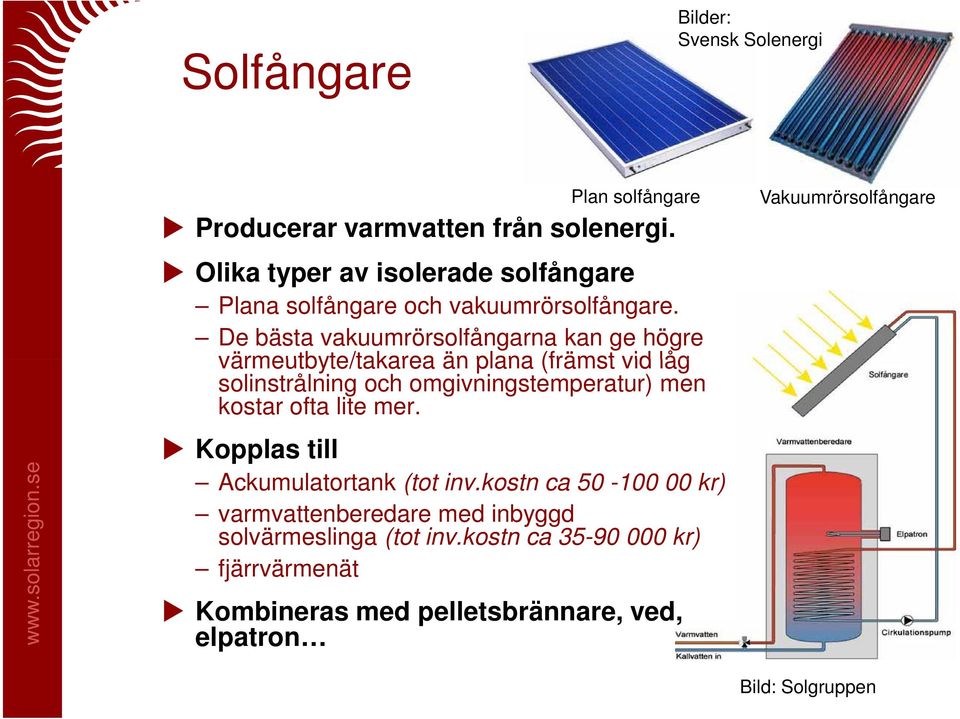

7 Solfångare Bilder: Svensk Solenergi Plan solfångare Producerar varmvatten från solenergi. Olika typer av isolerade solfångare Plana solfångare och vakuumrörsolfångare. De bästa vakuumrörsolfångarna kan ge högre värmeutbyte/takarea än plana (främst vid låg solinstrålning och omgivningstemperatur) men kostar ofta lite mer. Kopplas till Ackumulatortank (tot inv.kostn ca kr) varmvattenberedare med inbyggd solvärmeslinga (tot inv.kostn ca kr) fjärrvärmenät Kombineras med pelletsbrännare, ved, elpatron Vakuumrörsolfångare Bild: Solgruppen

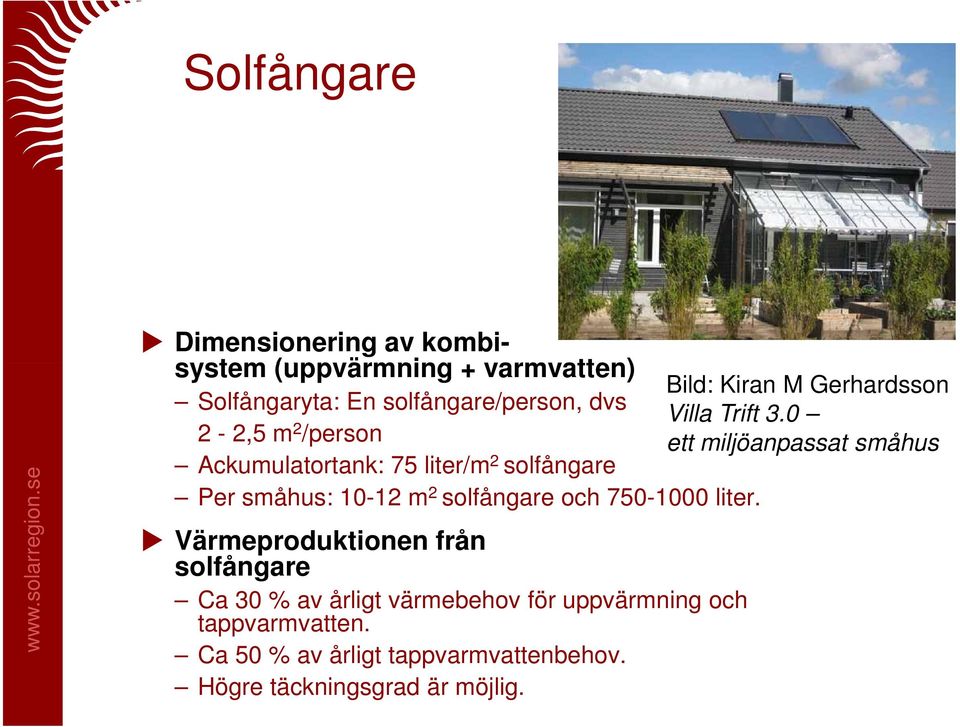

8 Solfångare Dimensionering av kombi- system (uppvärmning + varmvatten) Bild: Kiran M Gerhardsson Solfångaryta: En solfångare/person, dvs Villa Trift ,5 m 2 /person ett miljöanpassat småhus Ackumulatortank: 75 liter/m 2 solfångare Per småhus: m 2 solfångare och liter. Värmeproduktionen från solfångare Ca 30 % av årligt värmebehov för uppvärmning och tappvarmvatten. Ca 50 % av årligt tappvarmvattenbehov. Högre täckningsgrad är möjlig.

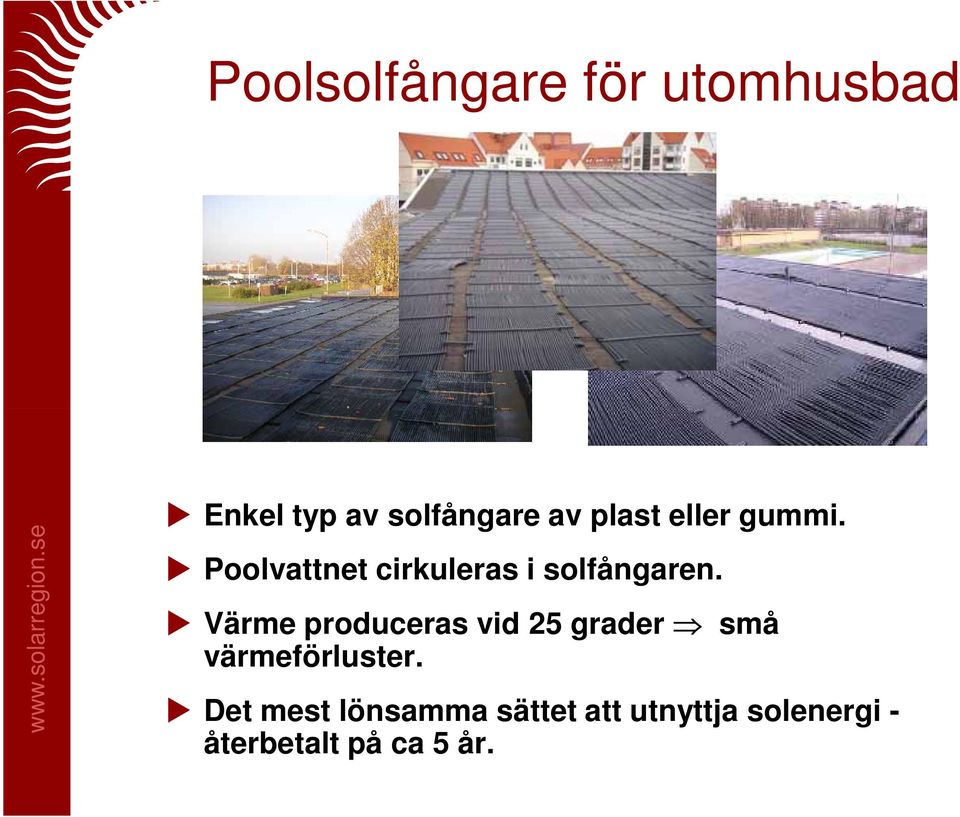

9 Poolsolfångare för utomhusbad Enkel typ av solfångare av plast eller gummi. Poolvattnet cirkuleras i solfångaren. Värme produceras vid 25 grader små värmeförluster. Det mest lönsamma sättet att utnyttja solenergi - återbetalt på ca 5 år.

10 Luftsolfångare Bilder: Soldriven ventilation och avfuktning i t ex fritidshus, förråd, källare, husvagnar, båtar, containrar, museer mm. Bidrar till bättre inomhusklimat även i åretruntboenden. Fläkten drivs ofta med solcell.

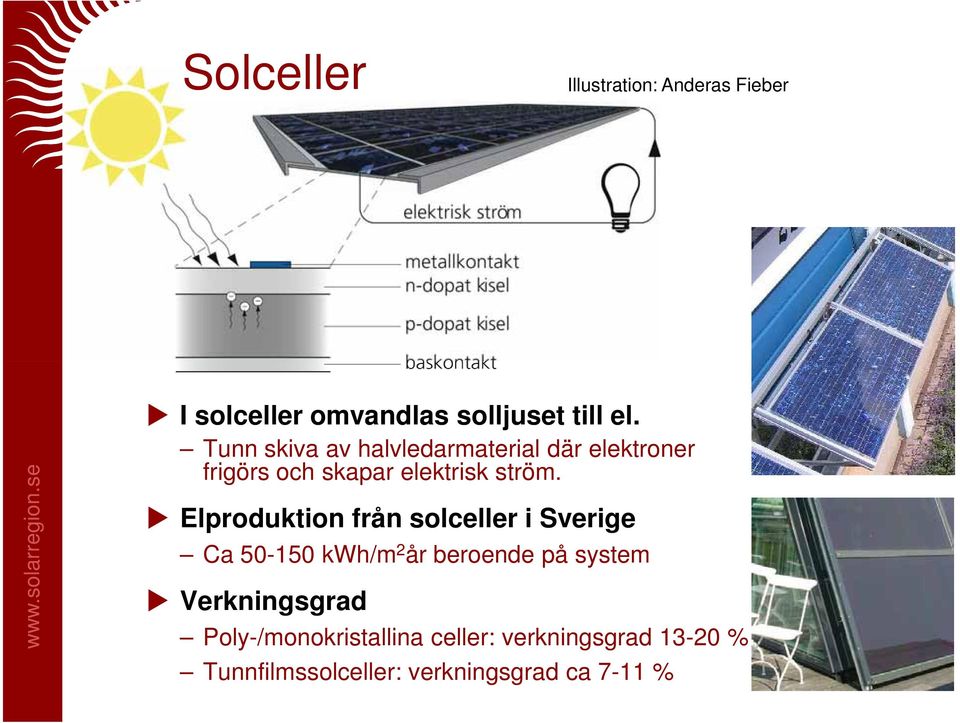

11 Solceller Illustration: Anderas Fieber I solceller omvandlas solljuset till el. Tunn skiva av halvledarmaterial där elektroner frigörs och skapar elektrisk ström. Elproduktion från solceller i Sverige Ca kwh/m 2 år beroende på system Verkningsgrad Poly-/monokristallina celler: verkningsgrad % Tunnfilmssolceller: verkningsgrad ca 7-11 %

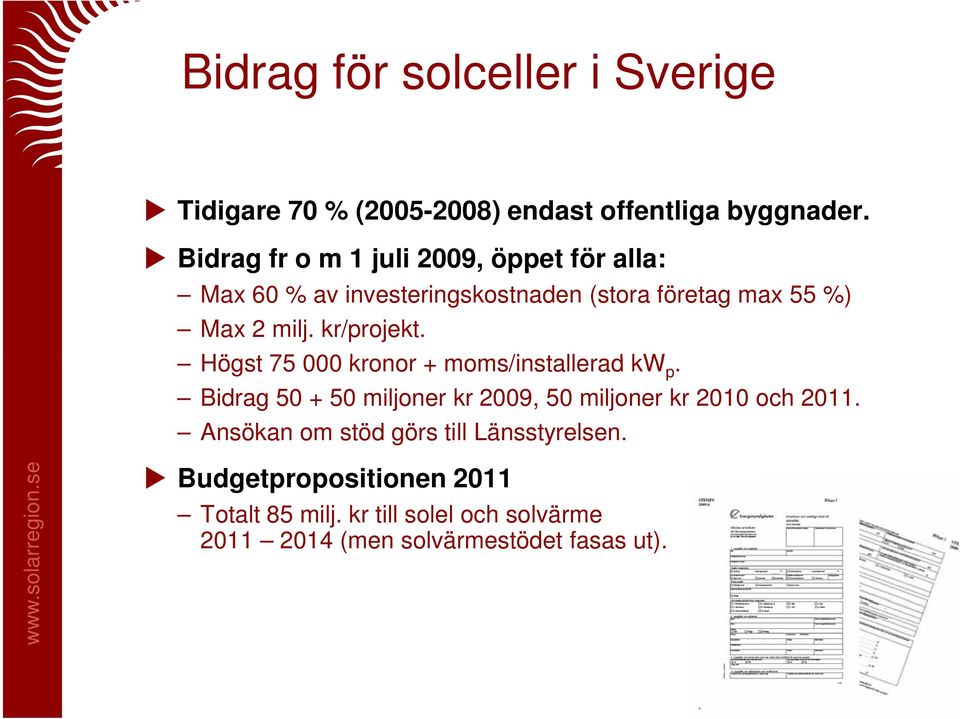

12 Bidrag för solceller i Sverige Tidigare 70 % ( ) endast offentliga byggnader. Bidrag fr o m 1 juli 2009, öppet för alla: Max 60 % av investeringskostnaden (stora företag max 55 %) Max 2 milj. kr/projekt. Högst kronor + moms/installerad kw p. Bidrag miljoner kr 2009, 50 miljoner kr 2010 och Ansökan om stöd görs till Länsstyrelsen. Budgetpropositionen 2011 Totalt 85 milj. kr till solel och solvärme (men solvärmestödet fasas ut).

13 Stöd för solvärme Både enskilda personer och företag kan få stöd till sin investering. Solvärmeanläggningens värmeutbyte avgör hur stort stödet kan bli. 2,50 kronor per kwh som solvärmeanläggningen årligen beräknas producera. Småhus kan få maximalt kronor per lägenhet Större projekt kan få maximalt 3 miljoner kronor. Stödet är rambegränsat börjar ta slut. Mer bidrag kommer enligt budgetpropositionen men stödet för solvärme ser ut att fasas ut efter Informationsbroschyr finns på

14 Vad kostar solenergianläggningar? Priset El från solceller kan produceras till ett pris av drygt 4 kr/kwh utan bidrag under 25 års avskrivningstid. Med bidrag ca 1,3 kr/kwh. Lönsamheten ökar med stigande energipriser Solfångaranläggning på villa tar ca 12 år att betala av. Stora miljöfördelar, gratis energikälla. Låga drifts- och underhållskostnader Lång livslängd Drygt 30 år för solfångaranläggningar Närmare 50 år för solcellsanläggningar Andra värden Marknadsföring, miljöprofilering. Självförsörjning på energi minskar beroendet av andra. Fungera som förebild och inspirera andra. Skapa arbetstillfällen.

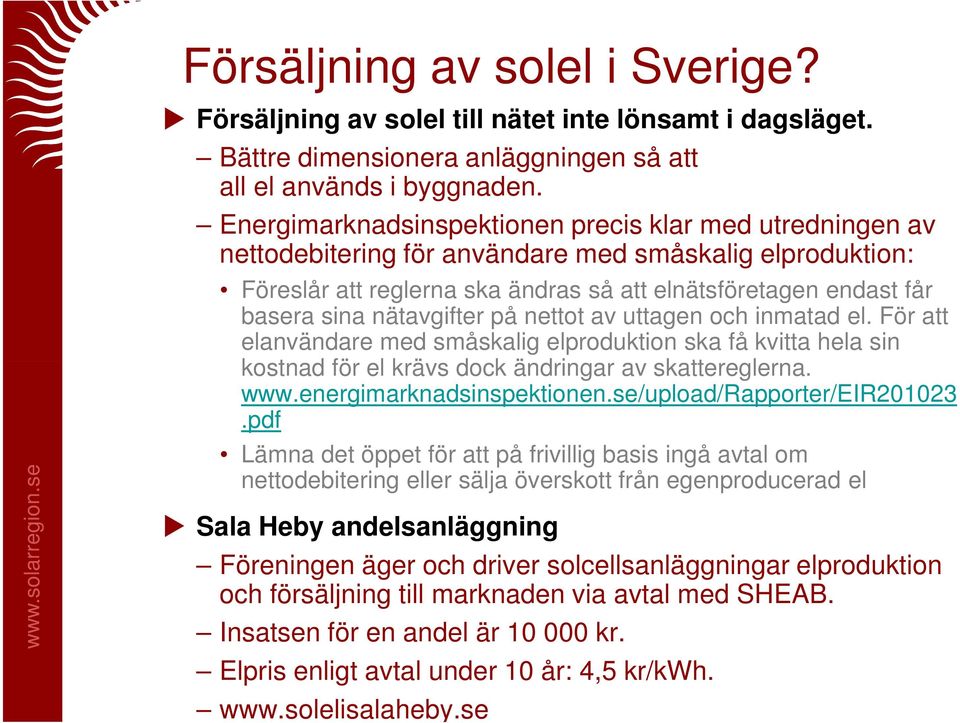

15 Försäljning av solel i Sverige? Försäljning av solel till nätet inte lönsamt i dagsläget. Bättre dimensionera anläggningen så att all el används i byggnaden. Energimarknadsinspektionen precis klar med utredningen av nettodebitering för användare med småskalig elproduktion: Föreslår att reglerna ska ändras så att elnätsföretagen endast får basera sina nätavgifter på nettot av uttagen och inmatad el. För att elanvändare med småskalig elproduktion ska få kvitta hela sin kostnad för el krävs dock ändringar av skattereglerna. Lämna det öppet för att på frivillig basis ingå avtal om nettodebitering eller sälja överskott från egenproducerad el Sala Heby andelsanläggning Föreningen äger och driver solcellsanläggningar elproduktion och försäljning till marknaden via avtal med SHEAB. Insatsen för en andel är kr. Elpris enligt avtal under 10 år: 4,5 kr/kwh.

16 10-i-topplistan för totalt utdelat solenergistöd jan juli Gotlands län, 55,2 kr/invånare 2. Kronobergs län, 47,2 kr/invånare 3. Kalmar län, 45,7 kr/invånare 4. Skåne län, 42,1 kr/invånare 5. Dalarnas län, 39,4 kr/invånare 6. Värmlands län, 39,3 kr/invånare 7. Hallands län, 38,5 kr/invånare 8. Örebro län, 35,1 kr/invånare 9. Blekinge län, 31,5 kr/invånare 10. Västmanlands län, 30,8 kr/invånare Riket, 26 kr/invånare Källa: Svensk Solenergi, Juli 2009

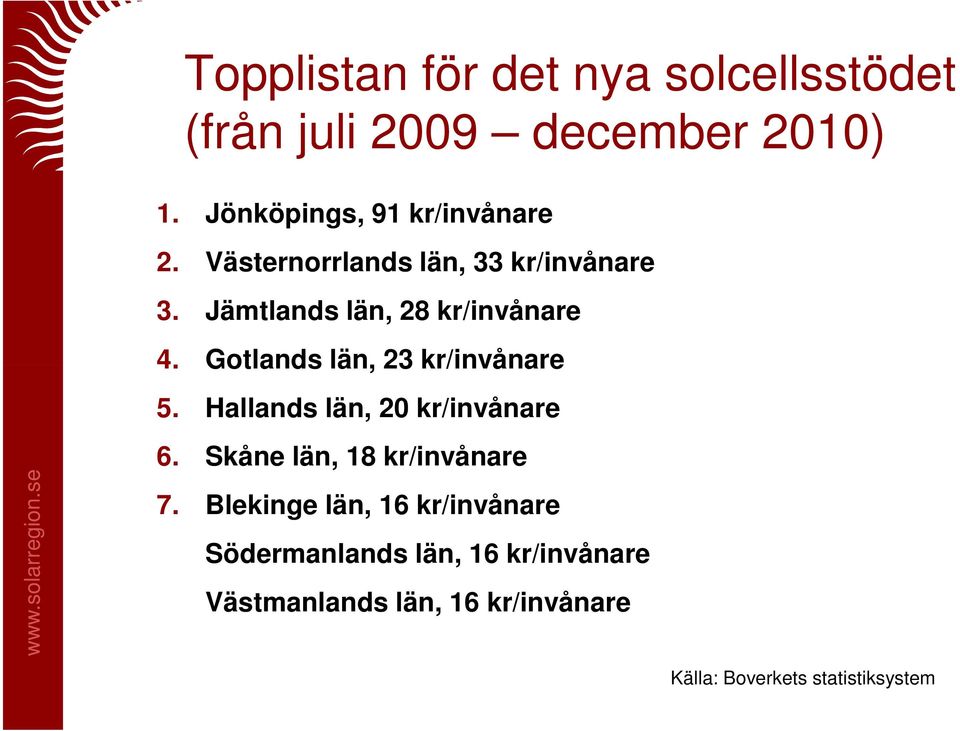

17 Topplistan för det nya solcellsstödet (från juli 2009 december 2010) 1. Jönköpings, 91 kr/invånare 2. Västernorrlands län, 33 kr/invånare 3. Jämtlands län, 28 kr/invånare 4. Gotlands län, 23 kr/invånare 5. Hallands län, 20 kr/invånare 6. Skåne län, 18 kr/invånare 7. Blekinge län, 16 kr/invånare Södermanlands län, 16 kr/invånare Västmanlands län, 16 kr/invånare Källa: Boverkets statistiksystem

18 Några skånska solcellsanlägningar

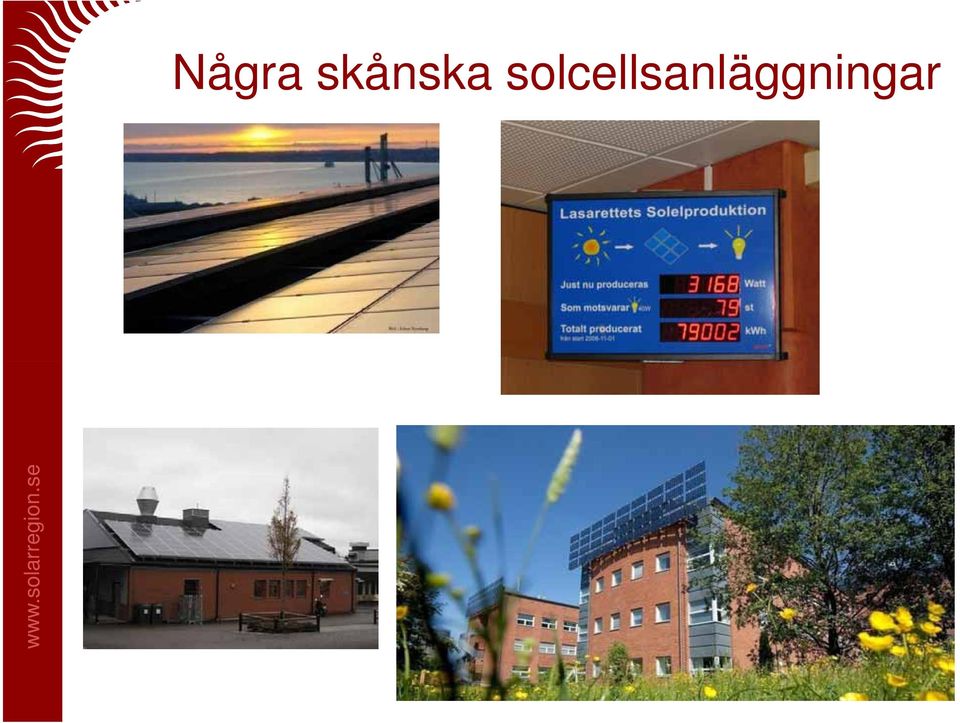

19 Några skånska solcellsanläggningar

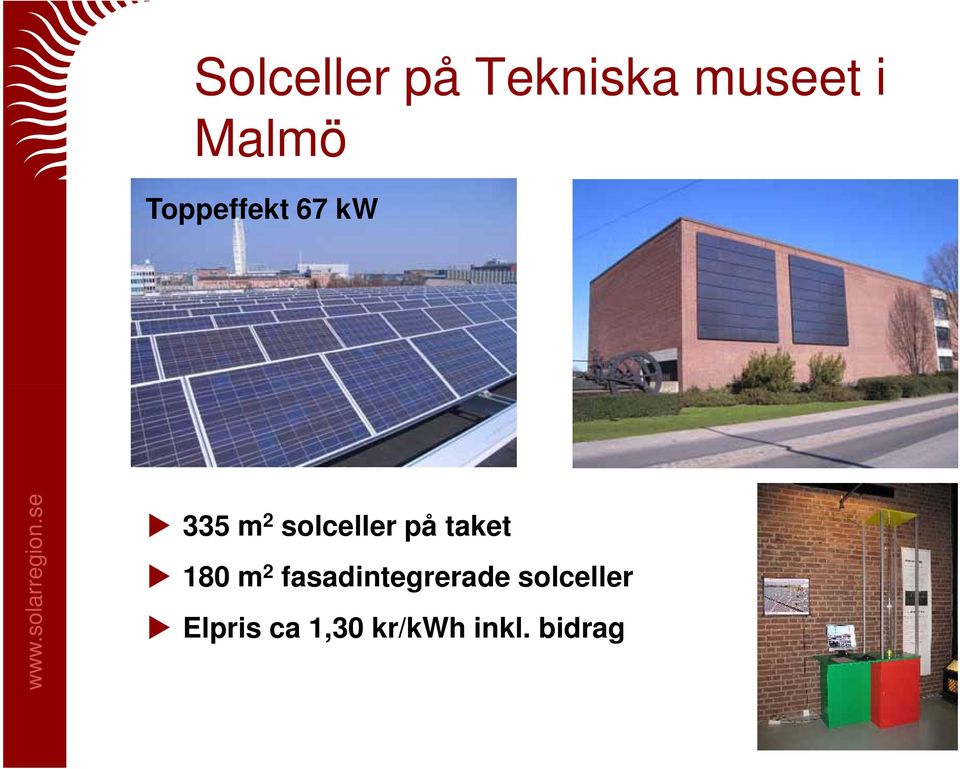

20 Solceller på Tekniska museet i Malmö Toppeffekt 67 kw 335 m 2 solceller på taket 180 m 2 fasadintegrerade solceller Elpris ca 1,30 kr/kwh inkl. bidrag

21 Solceller på Mellanhedsskolan i Malmö Toppeffekt 34 kw, 184 m 2 Solceller som solavskärmning ger dubbel effekt: Elproduktion Minskat kylbehov i byggnaden Elpris under 1 kr/kwh inkl bidrag

22 Takintegrerade solceller Bättre ekonomi med solcellerna som byggelement

23 Villa Åkarp - Plusenergihuset

24 Takintegrerade solceller Ny solcellstakpanna lanseras i USA! Utvecklad av SRS Energy Tillverkad av en högpresterande polymer (en plast som ofta används i stötfångare, är lätt, okrossbar och återvinningsbar). Takpannorna kopplas in och kan bytas ut oberoende av varandra. Bilder:

25 Solcellsdrivna parkeringsautomater

26 Solcellsdrivna gatlyktor

27 SignFlash Solcellsdrivna varningslampor till övergångsställen Rörelsedetektor sätter igång blinkandet Trådlös signal till andra sidan Automatisk anpassning av ljusstyrka till dag/natt Bilder från Hässleholm (t.h) Foton: Linda Zälle

28 Solfångare med ackumulatortankar Anslutna till ackumulatortankar Solfångarna förvärmer vattnet i botten av tankarna

29 Solfångaranläggningar kopplade till fjärrvärmenätet Heleneholmsskolan, 1100 m 2 Augustenborg 420 Västra Hamnen m m 2 Sege Park, 250 m 2 Malmö City Airport 500 m 2 Kockum Fritid, 1155 m 2 Stensjöns äldreboende, 50 m

30 Solfångaranläggningar kopplade till fjärrvärmenätet i Malmö Värme levereras vid 75 ºC till fjärrvärmenätet. Värmen säljs till E.ON.

31 Augustenborgsanläggningen 146 MWh år 2007 ~ 350 kwh/m MWh år 2008 ~ 360 kwh/m 2 Förlust ca 10 % pga fjärrvärmeinkopplingen

32 Samling av solenergiteknik i Sege Park i Malmö! Solvärme Klimatcentrum Solel Gatlyktor Solstirling

33 Soldriven stirlingmotor i Sege Park Kockums Stirling (Ripasso Energy) 30 % verkningsgrad! Fabrik redo i Sibbhult, nordöstra Skåne. Fotograf: Bo Johansson Levererar 25 kw el, beräknad produktion 15 MWh/år ( motsvarar 3 villors hushållsel varje år)

34 Ripasso Energy

35 Stadsplanering för solenergi exempel från andra länder Fastighetsregister med solpotential Kampanjer

36

37 Kampanjer Sol söker tak

38 Svenska exempel Miljöbyggprogram SYD (Lund och Malmö, ev. fler ) Strategiskt samarbete mellan kommuner, byggherrar, byggföretag och andra aktörer (målsättning: även på icke kommunal mark, men det kräver frivilliga överenskommelser). Gäller vid köpeavtal och markanvisningar men ej expl.avtal. Konkreta åtgärder för ett hållbart byggande miljöklasser - C (basnivå), B (bra val) och A (bästa alternativ). På kommunal mark krävs att minst klass C. Samtliga klasser i programmet innebär hårdare krav än Boverkets Byggregler BBR. Kan utnyttjas för att förenkla för framtida solenergiinstallationer genom att lägga in krav om byggnadsorientering, taklutningar osv i avtalen.

39 Svenska exempel Malmö stads miljöprogram och energistrategi Bland miljömålen: Solenergi ska fasas in 50% förnybar energi hela Malmö år % förnybar energi i hela Malmö år 2030 (redan 2020 i Malmö stads egna verksamheter) Effektivare energianvändning: Minskning med minst 20 % per person fram till Minskning med ytterligare 20 % till 2030.

40 Solenergi i Helsingborgs energiplan

41 Planering för solenergi i Sege Park i Malmö Solenergi i nya detaljplanen för Sege Park Byggnader kommer att orienteras så att solenergianläggningar kan installeras på taken. Planen medger var och hur solenergianläggningar kan installeras. Potentialstudie i Sege Park En metod kommer att utvecklas där en 3D-analys av byggnaderna länkas till instrålningsdata. Solenergipotentialen i området beräknas för befintlig och planerad bebyggelse. Metoden kan sedan användas för potentialstudier i andra områden.

42 Exempel från Västra Götaland Soluppgång i Väst Övergripande mål för projektet Öka antalet solenergiinstallationer i Västra Götaland (både solvärme och solel) Stimulera tillväxten och säkra kvalitén hos solenergiföretag i regionen Detaljerade mål 7000 kw solvärme installeras per år (ca m 2 eller 1000 villaanläggningar) 100 kw solel installeras per år (ca 1000 m 2 ) Samtliga deltagande kommuner uppfyller villkoren de godtagit i avsiktsförklaringen 50 installationsföretag för solvärme i Västra Götaland är certifierade 75 % av de deltagande kommunerna har en aktiv solenergistrateg

43 Soluppgång i Väst Kommunernas avsiktsförklaringar Politisk vilja att utveckla användningen av solenergi i kommunen Installera minst 50 kvm solfångare eller solceller ( ) Avsätta tid för medverkan i nätverksaktiviteter Utreda möjligheten för inkoppling av solvärme på fjärrvärmenätet Mer information:

44 Exempel från kommuner i Västra Götaland Planering för solenergi från Lerums kommun Hårdare energikrav för nybyggnation än BBR i exploateringsavtal, markanvisningsavtal och köpeavtal. Rekommenderar solvärme för varmvattenproduktion. Fördjupad översiktsplan i Ulricehamns kommun Översiktsplan för orten Gällstad. Solar på fyra olika platser på kartan där det är lämpligt med solenergi : Idrottshall och skola (med stora tak) Äldreboende Villaområde (ny bostadsbebyggelse med bra solförhållanden).

45 Ulricehamns kommun

46 Exempel från Halland: Eksta Bostads AB i Kungsbacka Vad gör Eksta speciellt? Solenergisatsningarna påbörjades redan Närvärmeanläggningar med förnybar energi i alla nybyggda områden. Kamp med kommunen för att få igenom anläggningarna. g Lärprocess internt för både byggteknik och olika energislag. Ekstas strategier för att minska miljöpåverkan: Öka effektiviteten genom passivhus, isolering och energieffektiva fönster Byta material, t ex biobränsle för uppvärmning i kombination med solvärme och solel. Energikoncept: Biobränsle 60-90%, sol 10-30%, övrigt 10%

47 Några exempel från Eksta: Källa: Eksta Bostads AB 1987 Kullavik: Pelletpanna! Ny panncentral och solfångare på idrottshallen :a platsbyggda TeknoTerm IT fortfarande i drift efter 27 år! PC med pellet+solv Särö: Tillförd värme inkl VV och distr.förluster < 90 kwh/kvm BOA

48 Hur kan vi arbeta med solenergi i stads- och samhällsplaneringen? Lokala förutsättningar får styra. Solenergi i exploaterings- och markanvisningsavtal se till att planen tillåter. Solenergi i översiktsplanerna? Studier av solenergipotentialen?

49 Hur kan vi arbeta med solenergi i stads- och samhällsplaneringen? Utveckla riktlinjer för solenergi i stadsplaneringen Integrera riktlinjerna i klimat- och miljöstrategierna. Ta fram en handlingsplan för solenergi i kommunen. Hänsyn ska tas till känsliga/skyddade byggnader! Rekommendera solfångare till dem som står i tomtkö tkö i kommunen? Låt kommunens verksamheter bli en förebild för invånarna!

50 Välkomna som medlemmar i Solar Region Skåne! Vårt mål är att Skåne ska bli den ledande solenergiregionen i Norden. Skåne ska ha flest ansökningar inne för solcells- och solfångarbidrag. Vi vill ha alla skånska kommuner och energibolag med oss i samarbetet!

51 Mer information? e-post: Här finns den svenska solel- och solvärmebranschen samlad och massor av information om solenergi. Här söks bidrag för såväl solel som solvärmeinstallationer. Tillsynsmyndighet för solelsbidraget. Här finns också en stor mängd allmän energiinformation. Energimyndighetens broschyr om solceller samt Solklart solvärme. Redovisar tester av solpaneler och solfångare samt har en uppdaterad lista med bidragsberättigade solfångare. Tillsynsmyndighet för solvärmebidrag. Här finns förordning och blanketter samt informationsbroschyr om solvärme att hämta. Hemsida för projektet Soluppgång i Väst.

52 Projekteringsverktyg för solceller
