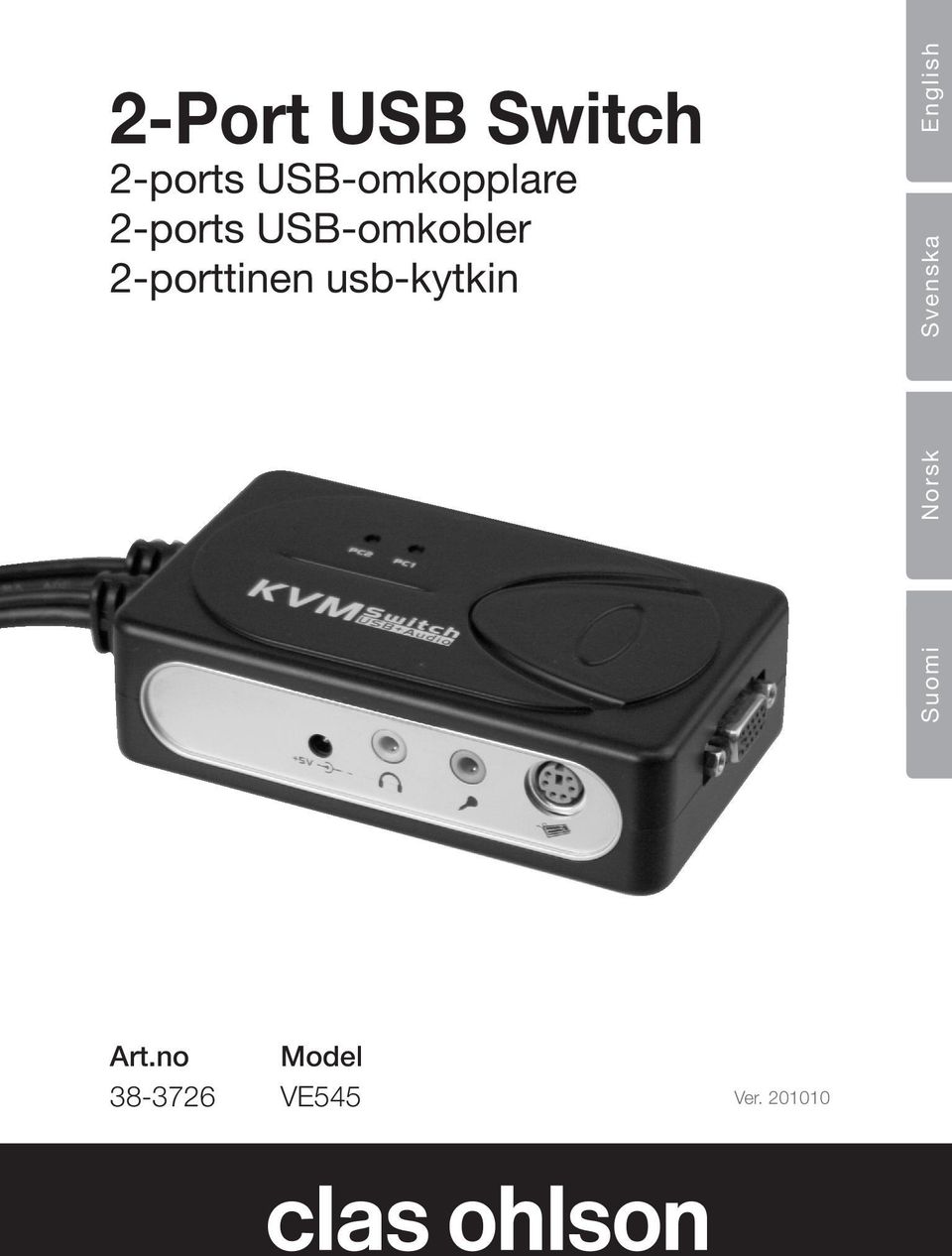

1 2-Port USB Switch 2-ports USB-omkopplare 2-ports USB-omkobler 2-porttinen usb-kytkin English Svenska Suomi Norsk Art.no Model VE545 Ver

2 English 2-Port USB Switch Art. no Model VE545 Please read the entire instruction manual before using the product and save it for future reference. We reserve the right for any errors in text or images and any necessary changes made to technical data. If you have any questions regarding technical problems please contact Customer Services. Product description The USB switch makes it possible to control two computers from a single keyboard. It is even possible to connect 2 USB devices such as a mouse and extra keyboard. USB KVM Switch (USB + Audio) with built-in cables (no extra cables necessary). Compatible with USB 1.1 Supports high quality video, with resolution up to 1920 x Easy to use, with LED indicator lamps. Control your speakers and microphone from the respective PC. One push of a button is all that is required to switch PC activation. USB Keyboard Mouse VGA Microphone (MIC) PC 1 Audio out (SPK) VGA USB Monitor VGA Microphone (MIC) PC 2 Audio out (SPK) Audio out (SPK) Microphone (MIC) Keyboard 2

3 2. Connections English Mains adaptor (not included) socket, for when using high-load USB devices. 2. Speaker or headset input 3. Microphone input 4. PS/2 keyboard port 5. USB port: Connection for keyboard. 6. USB port: Connection for mouse. 7. Select: Select 3. Manually switching between PC 1 and PC 2 Press [Select] on the USB switch to manually switch between the computers. The LEDs indicate which computer is active. 3

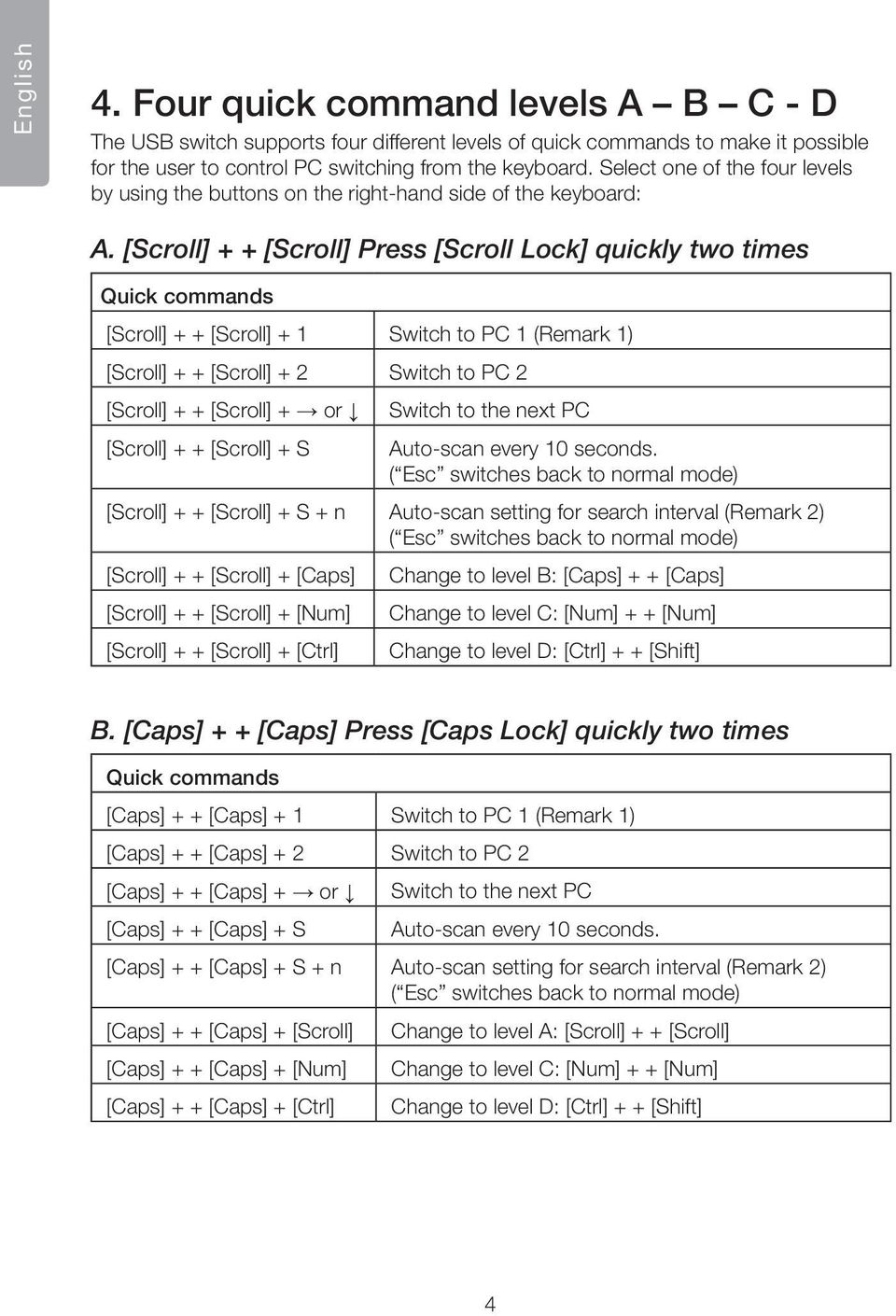

4 English 4. Four quick command levels A B C - D The USB switch supports four different levels of quick commands to make it possible for the user to control PC switching from the keyboard. Select one of the four levels by using the buttons on the right-hand side of the keyboard: A. [Scroll] + + [Scroll] Press [Scroll Lock] quickly two times Quick commands [Scroll] + + [Scroll] + 1 Switch to PC 1 (Remark 1) [Scroll] + + [Scroll] + 2 Switch to PC 2 [Scroll] + + [Scroll] + or [Scroll] + + [Scroll] + S Switch to the next PC Auto-scan every 10 seconds. ( Esc switches back to normal mode) [Scroll] + + [Scroll] + S + n Auto-scan setting for search interval (Remark 2) ( Esc switches back to normal mode) [Scroll] + + [Scroll] + [Caps] [Scroll] + + [Scroll] + [Num] [Scroll] + + [Scroll] + [Ctrl] Change to level B: [Caps] + + [Caps] Change to level C: [Num] + + [Num] Change to level D: [Ctrl] + + [Shift] B. [Caps] + + [Caps] Press [Caps Lock] quickly two times Quick commands [Caps] + + [Caps] + 1 Switch to PC 1 (Remark 1) [Caps] + + [Caps] + 2 Switch to PC 2 [Caps] + + [Caps] + or [Caps] + + [Caps] + S Switch to the next PC Auto-scan every 10 seconds. [Caps] + + [Caps] + S + n Auto-scan setting for search interval (Remark 2) ( Esc switches back to normal mode) [Caps] + + [Caps] + [Scroll] [Caps] + + [Caps] + [Num] [Caps] + + [Caps] + [Ctrl] Change to level A: [Scroll] + + [Scroll] Change to level C: [Num] + + [Num] Change to level D: [Ctrl] + + [Shift] 4

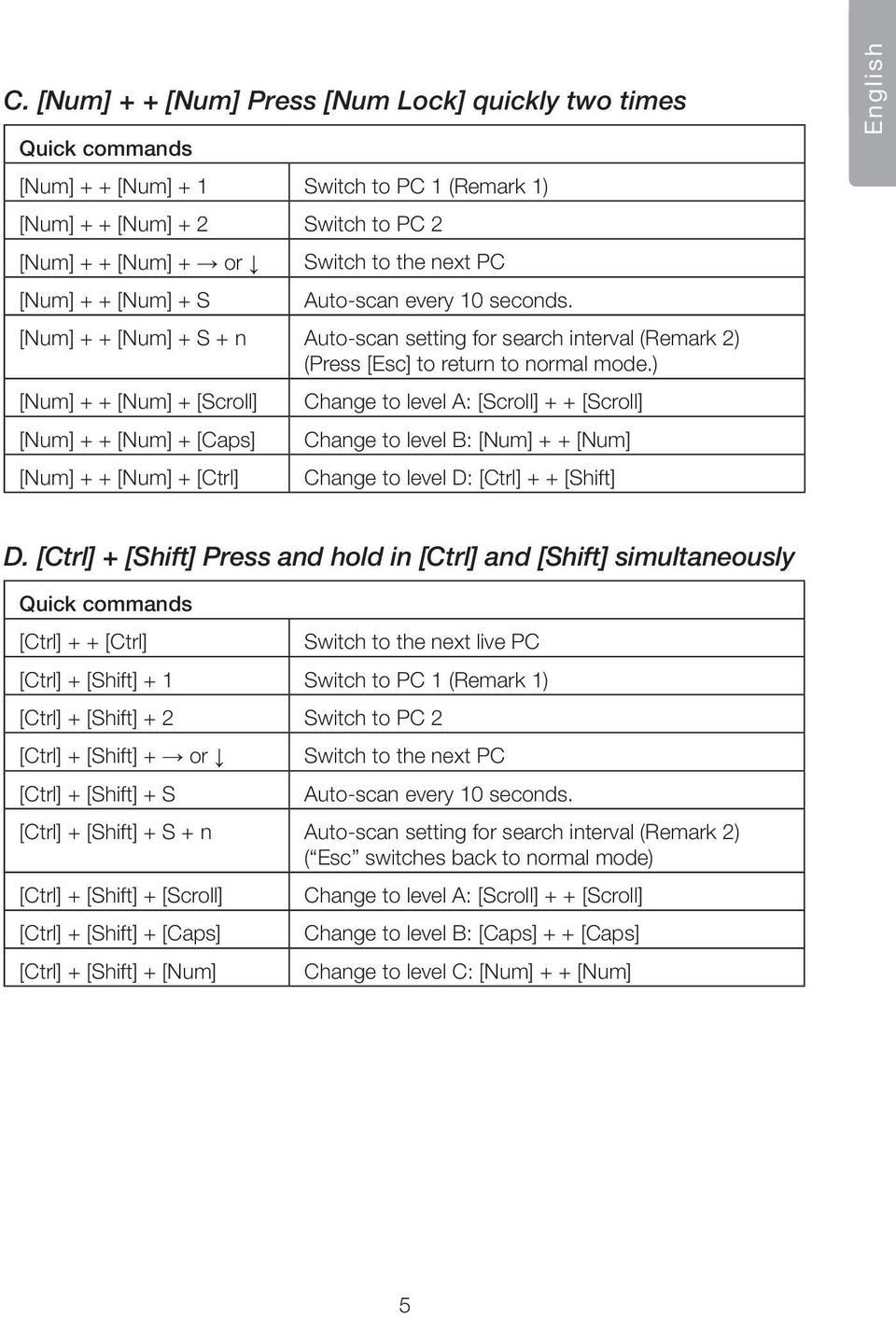

5 C. [Num] + + [Num] Press [Num Lock] quickly two times Quick commands [Num] + + [Num] + 1 Switch to PC 1 (Remark 1) [Num] + + [Num] + 2 Switch to PC 2 [Num] + + [Num] + or [Num] + + [Num] + S Switch to the next PC Auto-scan every 10 seconds. [Num] + + [Num] + S + n Auto-scan setting for search interval (Remark 2) (Press [Esc] to return to normal mode.) [Num] + + [Num] + [Scroll] [Num] + + [Num] + [Caps] [Num] + + [Num] + [Ctrl] Change to level A: [Scroll] + + [Scroll] Change to level B: [Num] + + [Num] Change to level D: [Ctrl] + + [Shift] English D. [Ctrl] + [Shift] Press and hold in [Ctrl] and [Shift] simultaneously Quick commands [Ctrl] + + [Ctrl] Switch to the next live PC [Ctrl] + [Shift] + 1 Switch to PC 1 (Remark 1) [Ctrl] + [Shift] + 2 Switch to PC 2 [Ctrl] + [Shift] + or [Ctrl] + [Shift] + S Switch to the next PC Auto-scan every 10 seconds. [Ctrl] + [Shift] + S + n Auto-scan setting for search interval (Remark 2) ( Esc switches back to normal mode) [Ctrl] + [Shift] + [Scroll] [Ctrl] + [Shift] + [Caps] [Ctrl] + [Shift] + [Num] Change to level A: [Scroll] + + [Scroll] Change to level B: [Caps] + + [Caps] Change to level C: [Num] + + [Num] 5

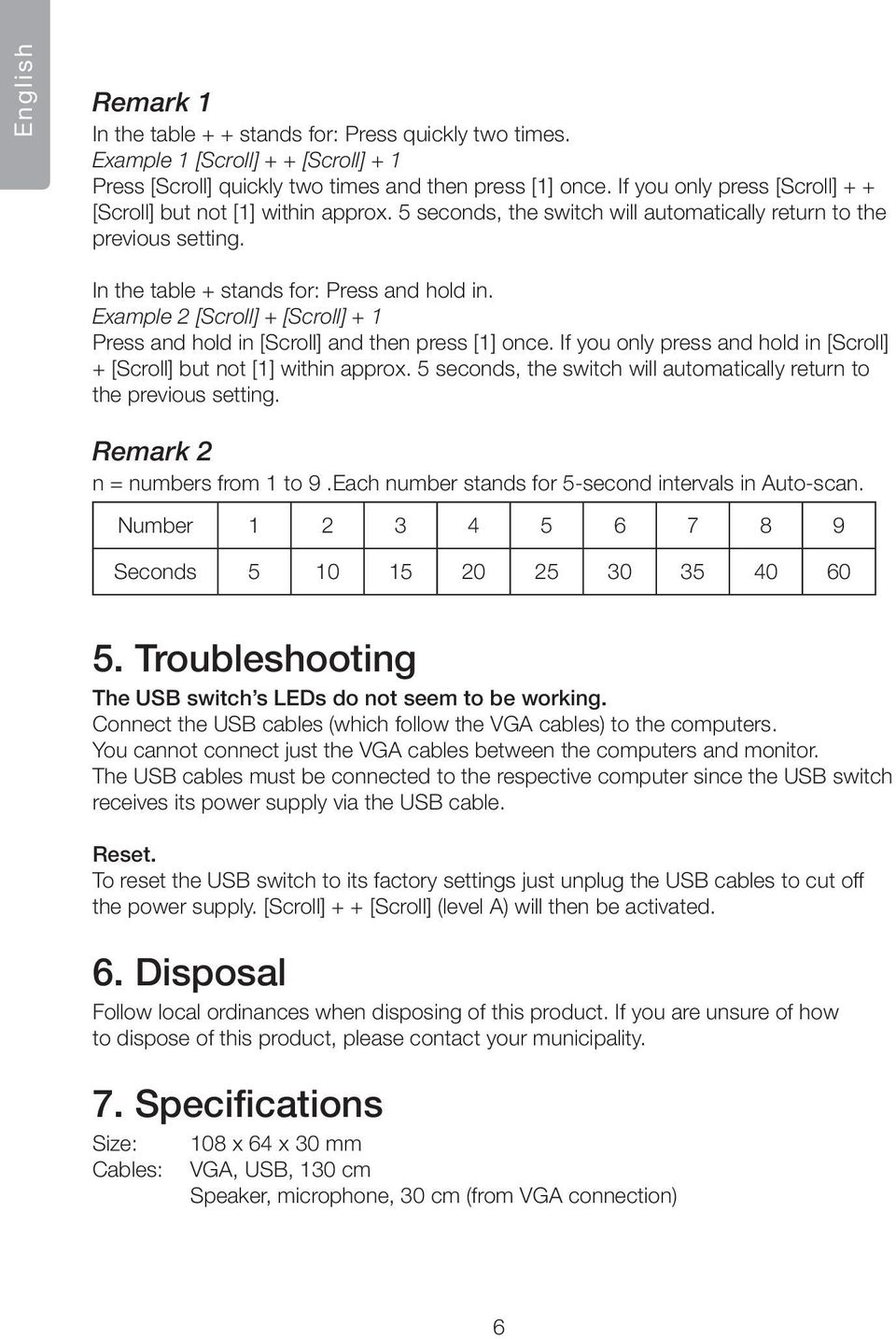

6 English Remark 1 In the table + + stands for: Press quickly two times. Example 1 [Scroll] + + [Scroll] + 1 Press [Scroll] quickly two times and then press [1] once. If you only press [Scroll] + + [Scroll] but not [1] within approx. 5 seconds, the switch will automatically return to the previous setting. In the table + stands for: Press and hold in. Example 2 [Scroll] + [Scroll] + 1 Press and hold in [Scroll] and then press [1] once. If you only press and hold in [Scroll] + [Scroll] but not [1] within approx. 5 seconds, the switch will automatically return to the previous setting. Remark 2 n = numbers from 1 to 9.Each number stands for 5-second intervals in Auto-scan. Number Seconds Troubleshooting The USB switch s LEDs do not seem to be working. Connect the USB cables (which follow the VGA cables) to the computers. You cannot connect just the VGA cables between the computers and monitor. The USB cables must be connected to the respective computer since the USB switch receives its power supply via the USB cable. Reset. To reset the USB switch to its factory settings just unplug the USB cables to cut off the power supply. [Scroll] + + [Scroll] (level A) will then be activated. 6. Disposal Follow local ordinances when disposing of this product. If you are unsure of how to dispose of this product, please contact your municipality. 7. Specifications Size: Cables: 108 x 64 x 30 mm VGA, USB, 130 cm Speaker, microphone, 30 cm (from VGA connection) 6

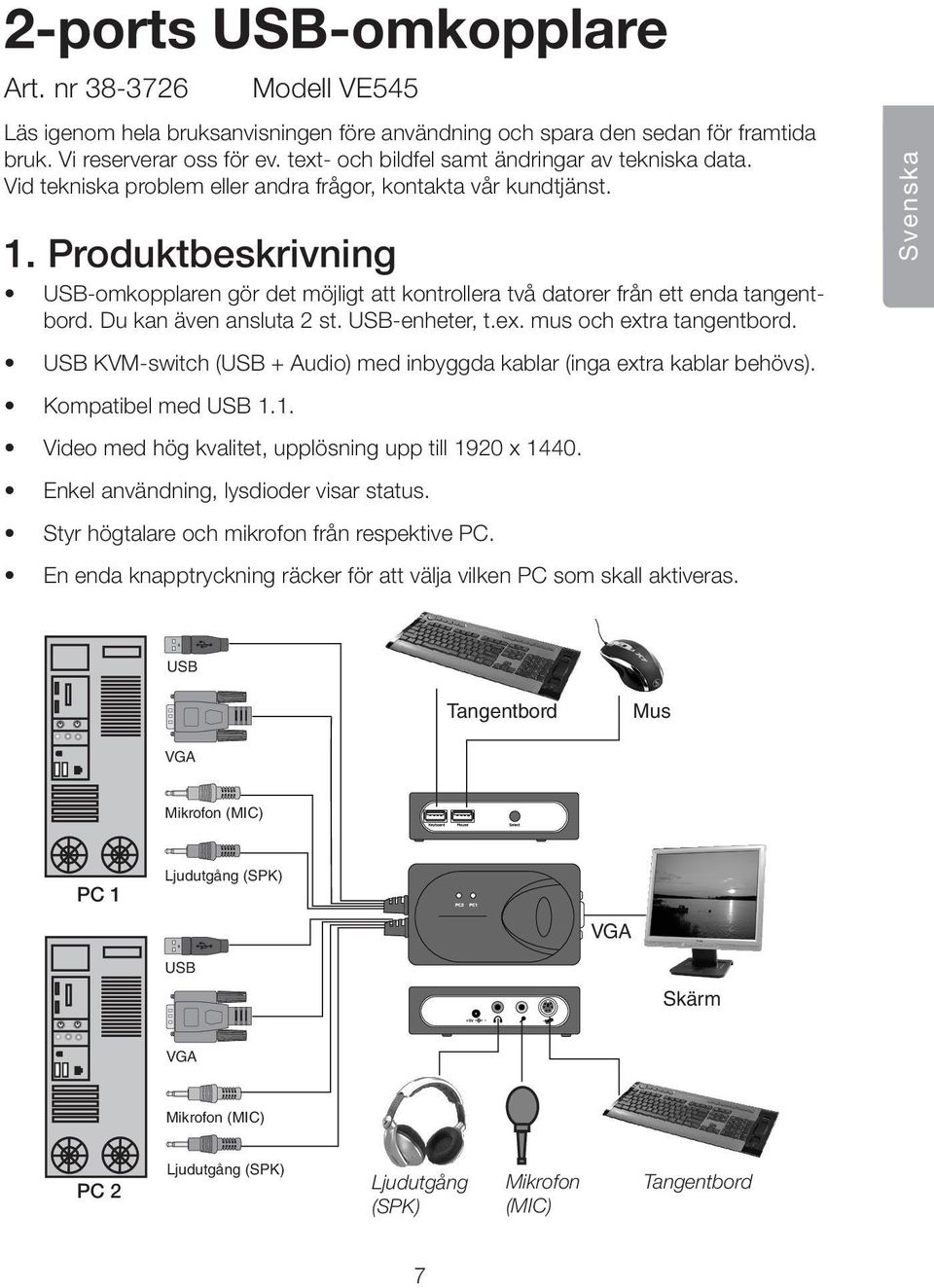

7 2-ports USB-omkopplare Art. nr Modell VE545 Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst. 1. Produktbeskrivning USB-omkopplaren gör det möjligt att kontrollera två datorer från ett enda tangentbord. Du kan även ansluta 2 st. USB-enheter, t.ex. mus och extra tangentbord. USB KVM-switch (USB + Audio) med inbyggda kablar (inga extra kablar behövs). Kompatibel med USB 1.1. Video med hög kvalitet, upplösning upp till 1920 x Enkel användning, lysdioder visar status. Styr högtalare och mikrofon från respektive PC. En enda knapptryckning räcker för att välja vilken PC som skall aktiveras. Svenska USB Tangentbord Mus VGA Mikrofon (MIC) PC 1 Ljudutgång (SPK) VGA USB Skärm VGA Mikrofon (MIC) PC 2 Ljudutgång (SPK) Ljudutgång (SPK) Mikrofon (MIC) Tangentbord 7

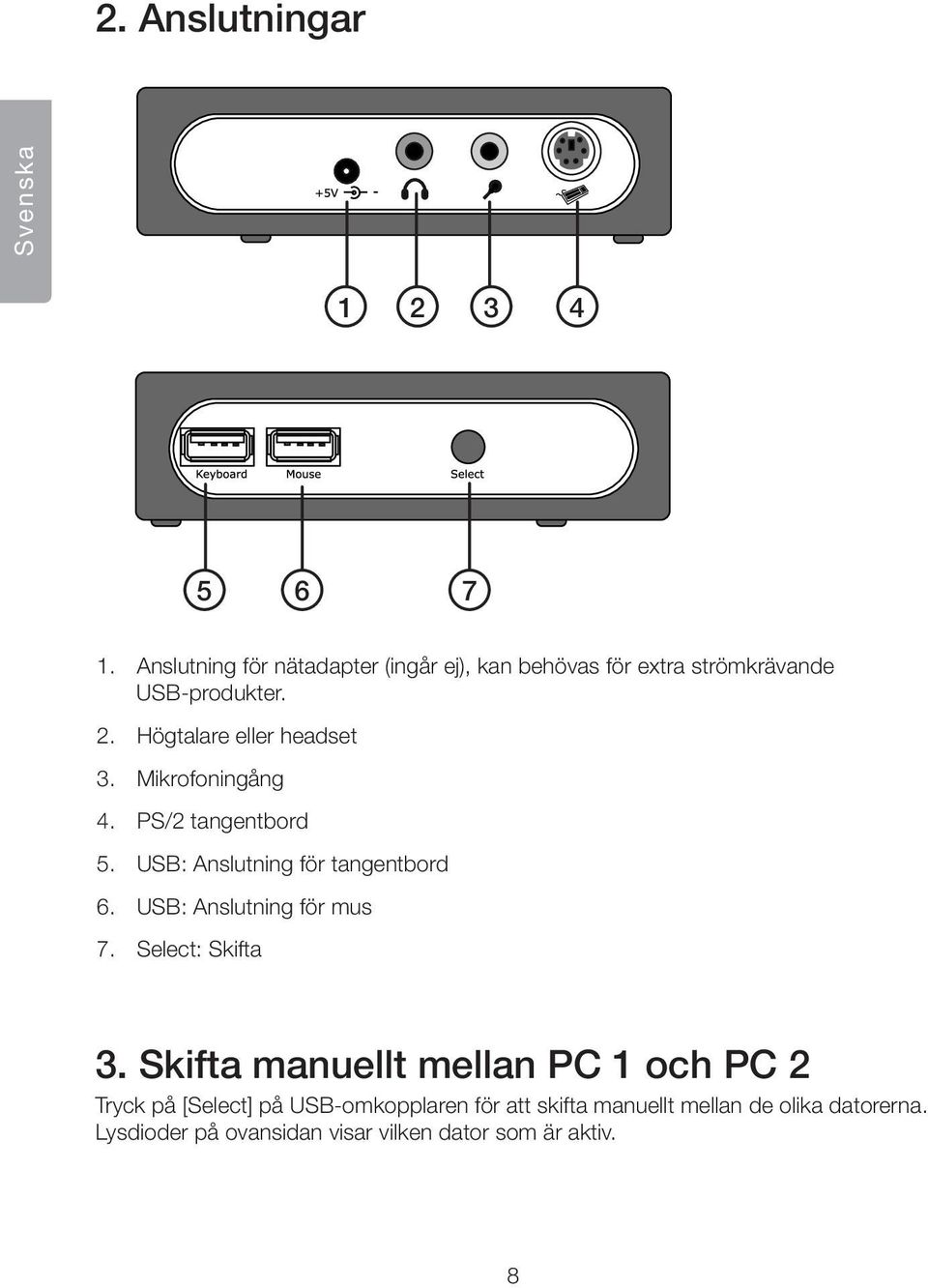

8 2. Anslutningar Svenska Anslutning för nätadapter (ingår ej), kan behövas för extra strömkrävande USB-produkter. 2. Högtalare eller headset 3. Mikrofoningång 4. PS/2 tangentbord 5. USB: Anslutning för tangentbord 6. USB: Anslutning för mus 7. Select: Skifta 3. Skifta manuellt mellan PC 1 och PC 2 Tryck på [Select] på USB-omkopplaren för att skifta manuellt mellan de olika datorerna. Lysdioder på ovansidan visar vilken dator som är aktiv. 8

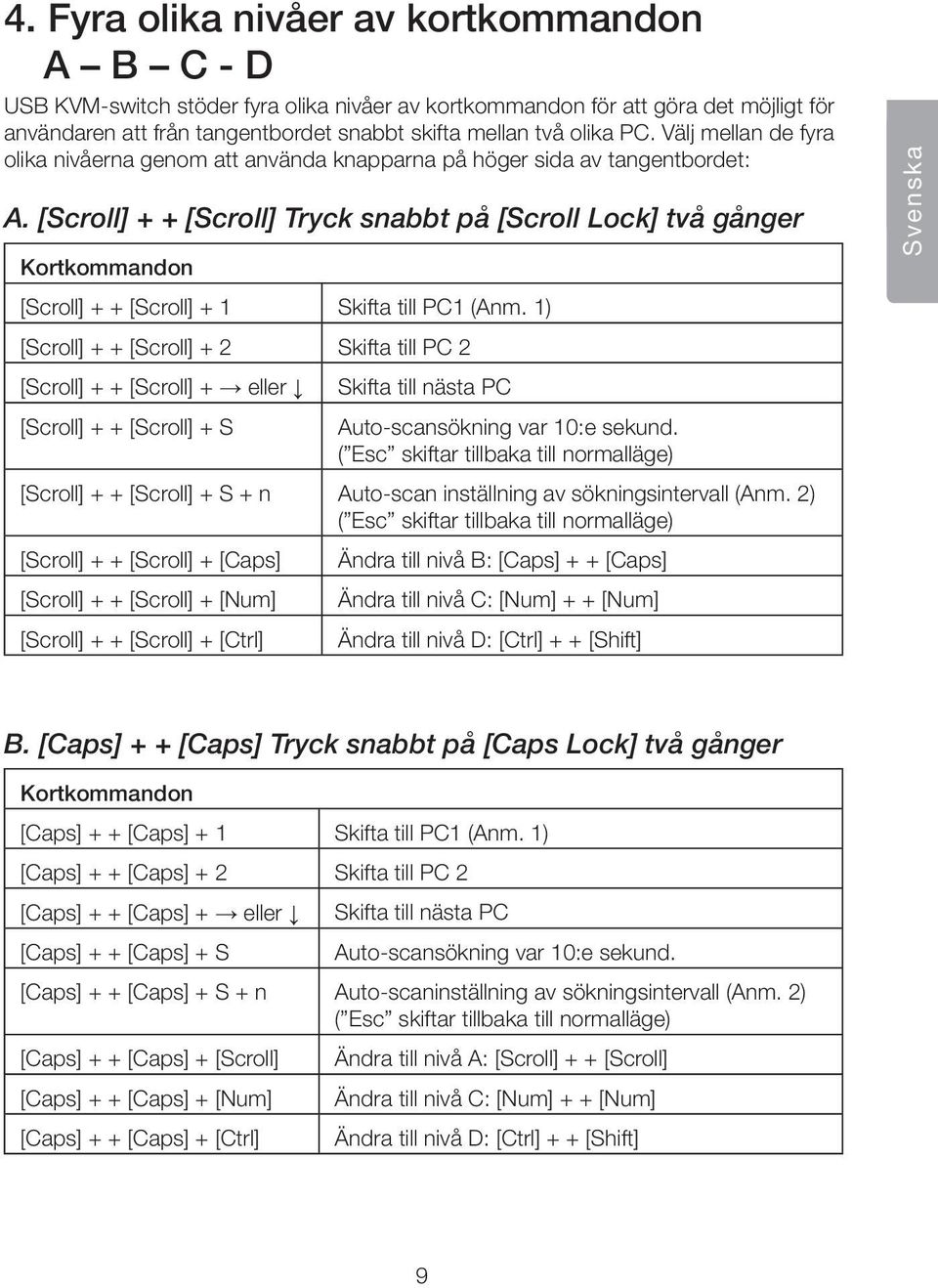

9 4. Fyra olika nivåer av kortkommandon A B C - D USB KVM-switch stöder fyra olika nivåer av kortkommandon för att göra det möjligt för användaren att från tangentbordet snabbt skifta mellan två olika PC. Välj mellan de fyra olika nivåerna genom att använda knapparna på höger sida av tangentbordet: A. [Scroll] + + [Scroll] Tryck snabbt på [Scroll Lock] två gånger Kortkommandon [Scroll] + + [Scroll] + 1 Skifta till PC1 (Anm. 1) [Scroll] + + [Scroll] + 2 Skifta till PC 2 [Scroll] + + [Scroll] + eller [Scroll] + + [Scroll] + S Skifta till nästa PC Auto-scansökning var 10:e sekund. ( Esc skiftar tillbaka till normalläge) [Scroll] + + [Scroll] + S + n Auto-scan inställning av sökningsintervall (Anm. 2) ( Esc skiftar tillbaka till normalläge) [Scroll] + + [Scroll] + [Caps] [Scroll] + + [Scroll] + [Num] [Scroll] + + [Scroll] + [Ctrl] Ändra till nivå B: [Caps] + + [Caps] Ändra till nivå C: [Num] + + [Num] Ändra till nivå D: [Ctrl] + + [Shift] Svenska B. [Caps] + + [Caps] Tryck snabbt på [Caps Lock] två gånger Kortkommandon [Caps] + + [Caps] + 1 Skifta till PC1 (Anm. 1) [Caps] + + [Caps] + 2 Skifta till PC 2 [Caps] + + [Caps] + eller [Caps] + + [Caps] + S Skifta till nästa PC Auto-scansökning var 10:e sekund. [Caps] + + [Caps] + S + n Auto-scaninställning av sökningsintervall (Anm. 2) ( Esc skiftar tillbaka till normalläge) [Caps] + + [Caps] + [Scroll] [Caps] + + [Caps] + [Num] [Caps] + + [Caps] + [Ctrl] Ändra till nivå A: [Scroll] + + [Scroll] Ändra till nivå C: [Num] + + [Num] Ändra till nivå D: [Ctrl] + + [Shift] 9

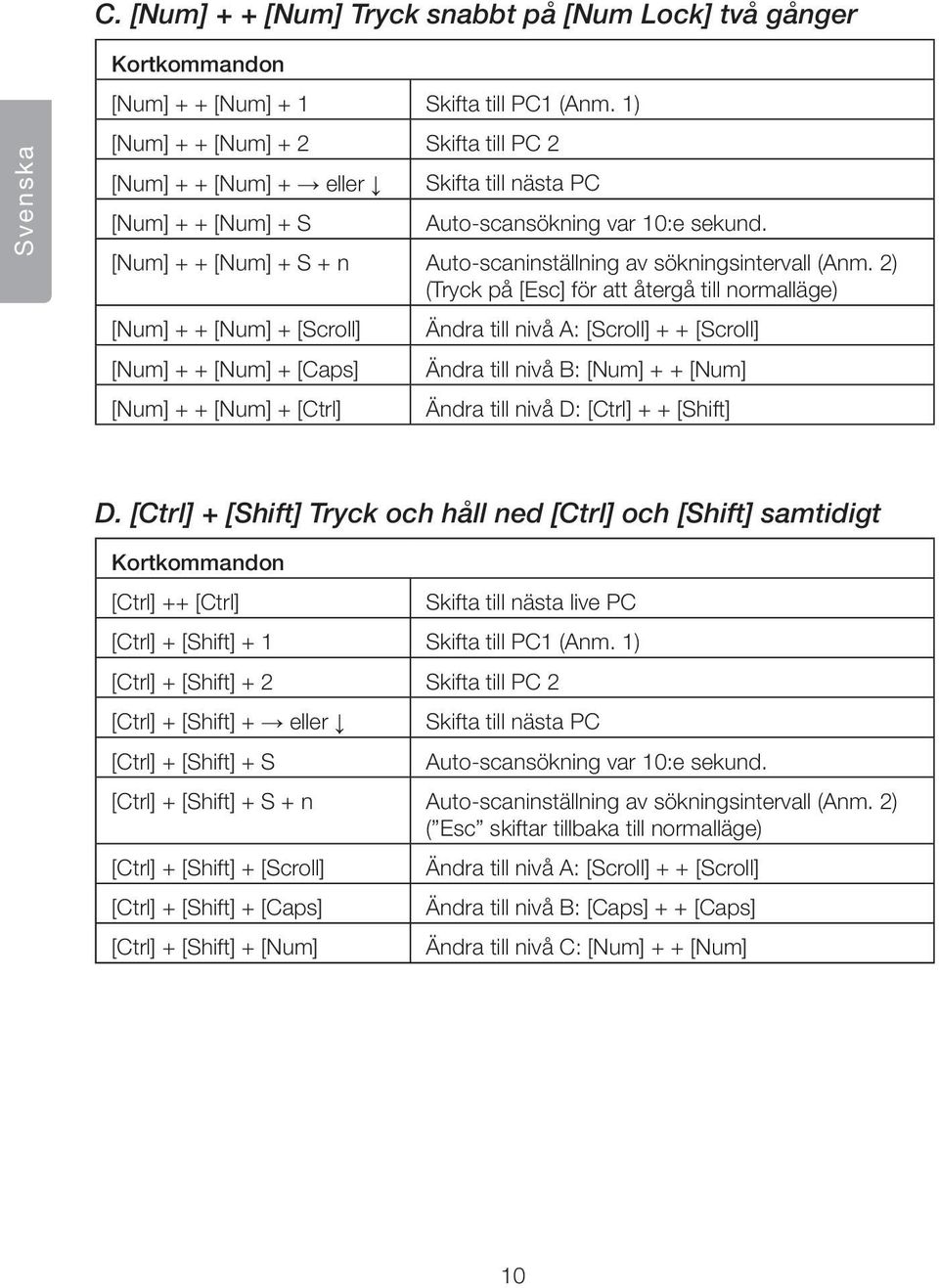

10 C. [Num] + + [Num] Tryck snabbt på [Num Lock] två gånger Svenska Kortkommandon [Num] + + [Num] + 1 Skifta till PC1 (Anm. 1) [Num] + + [Num] + 2 Skifta till PC 2 [Num] + + [Num] + eller [Num] + + [Num] + S Skifta till nästa PC Auto-scansökning var 10:e sekund. [Num] + + [Num] + S + n Auto-scaninställning av sökningsintervall (Anm. 2) (Tryck på [Esc] för att återgå till normalläge) [Num] + + [Num] + [Scroll] [Num] + + [Num] + [Caps] [Num] + + [Num] + [Ctrl] Ändra till nivå A: [Scroll] + + [Scroll] Ändra till nivå B: [Num] + + [Num] Ändra till nivå D: [Ctrl] + + [Shift] D. [Ctrl] + [Shift] Tryck och håll ned [Ctrl] och [Shift] samtidigt Kortkommandon [Ctrl] ++ [Ctrl] Skifta till nästa live PC [Ctrl] + [Shift] + 1 Skifta till PC1 (Anm. 1) [Ctrl] + [Shift] + 2 Skifta till PC 2 [Ctrl] + [Shift] + eller [Ctrl] + [Shift] + S Skifta till nästa PC Auto-scansökning var 10:e sekund. [Ctrl] + [Shift] + S + n Auto-scaninställning av sökningsintervall (Anm. 2) ( Esc skiftar tillbaka till normalläge) [Ctrl] + [Shift] + [Scroll] [Ctrl] + [Shift] + [Caps] [Ctrl] + [Shift] + [Num] Ändra till nivå A: [Scroll] + + [Scroll] Ändra till nivå B: [Caps] + + [Caps] Ändra till nivå C: [Num] + + [Num] 10

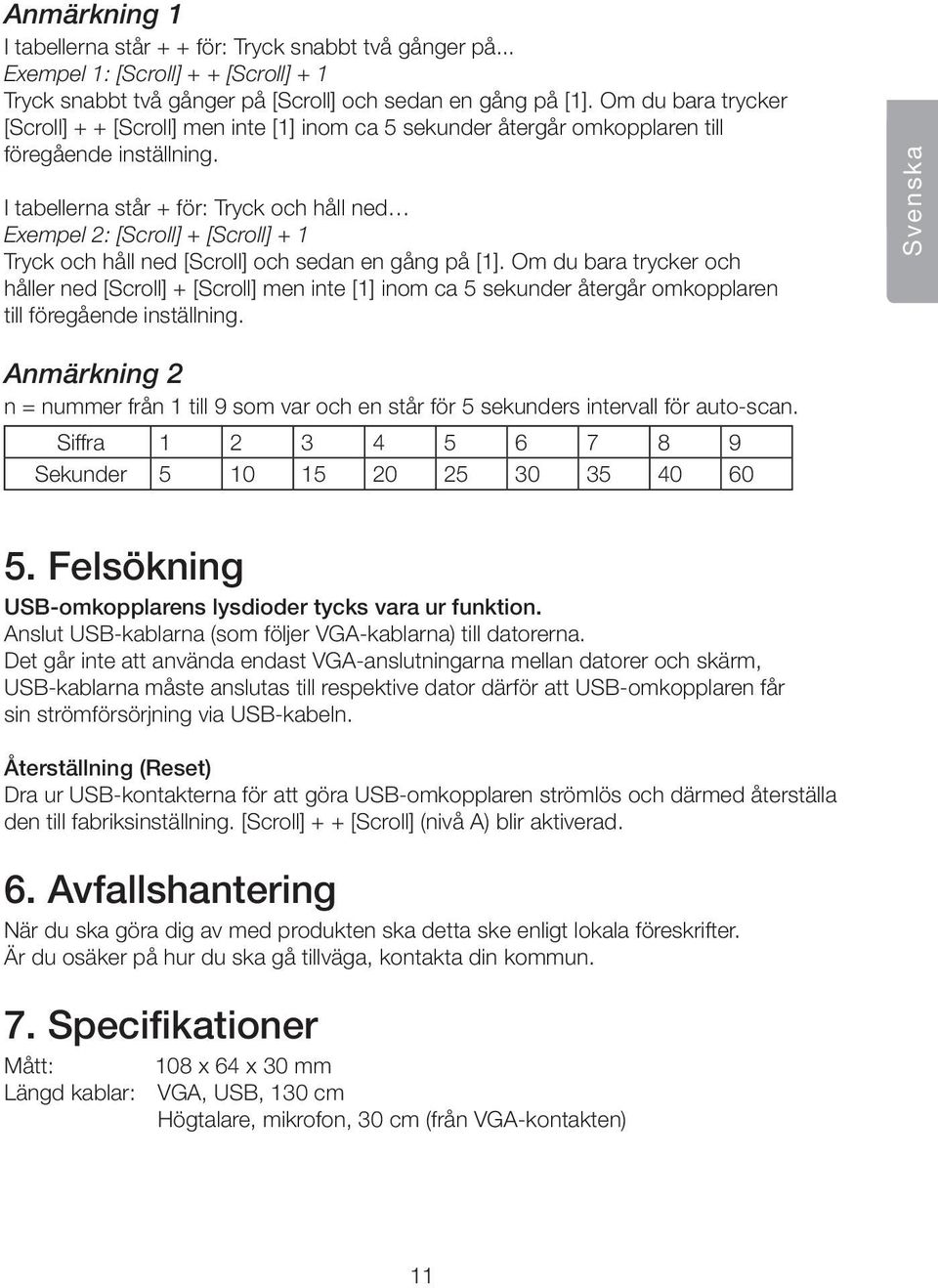

11 Anmärkning 1 I tabellerna står + + för: Tryck snabbt två gånger på... Exempel 1: [Scroll] + + [Scroll] + 1 Tryck snabbt två gånger på [Scroll] och sedan en gång på [1]. Om du bara trycker [Scroll] + + [Scroll] men inte [1] inom ca 5 sekunder återgår omkopplaren till föregående inställning. I tabellerna står + för: Tryck och håll ned Exempel 2: [Scroll] + [Scroll] + 1 Tryck och håll ned [Scroll] och sedan en gång på [1]. Om du bara trycker och håller ned [Scroll] + [Scroll] men inte [1] inom ca 5 sekunder återgår omkopplaren till föregående inställning. Svenska Anmärkning 2 n = nummer från 1 till 9 som var och en står för 5 sekunders intervall för auto-scan. Siffra Sekunder Felsökning USB-omkopplarens lysdioder tycks vara ur funktion. Anslut USB-kablarna (som följer VGA-kablarna) till datorerna. Det går inte att använda endast VGA-anslutningarna mellan datorer och skärm, USB-kablarna måste anslutas till respektive dator därför att USB-omkopplaren får sin strömförsörjning via USB-kabeln. Återställning (Reset) Dra ur USB-kontakterna för att göra USB-omkopplaren strömlös och därmed återställa den till fabriksinställning. [Scroll] + + [Scroll] (nivå A) blir aktiverad. 6. Avfallshantering När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun. 7. Specifikationer Mått: 108 x 64 x 30 mm Längd kablar: VGA, USB, 130 cm Högtalare, mikrofon, 30 cm (från VGA-kontakten) 11

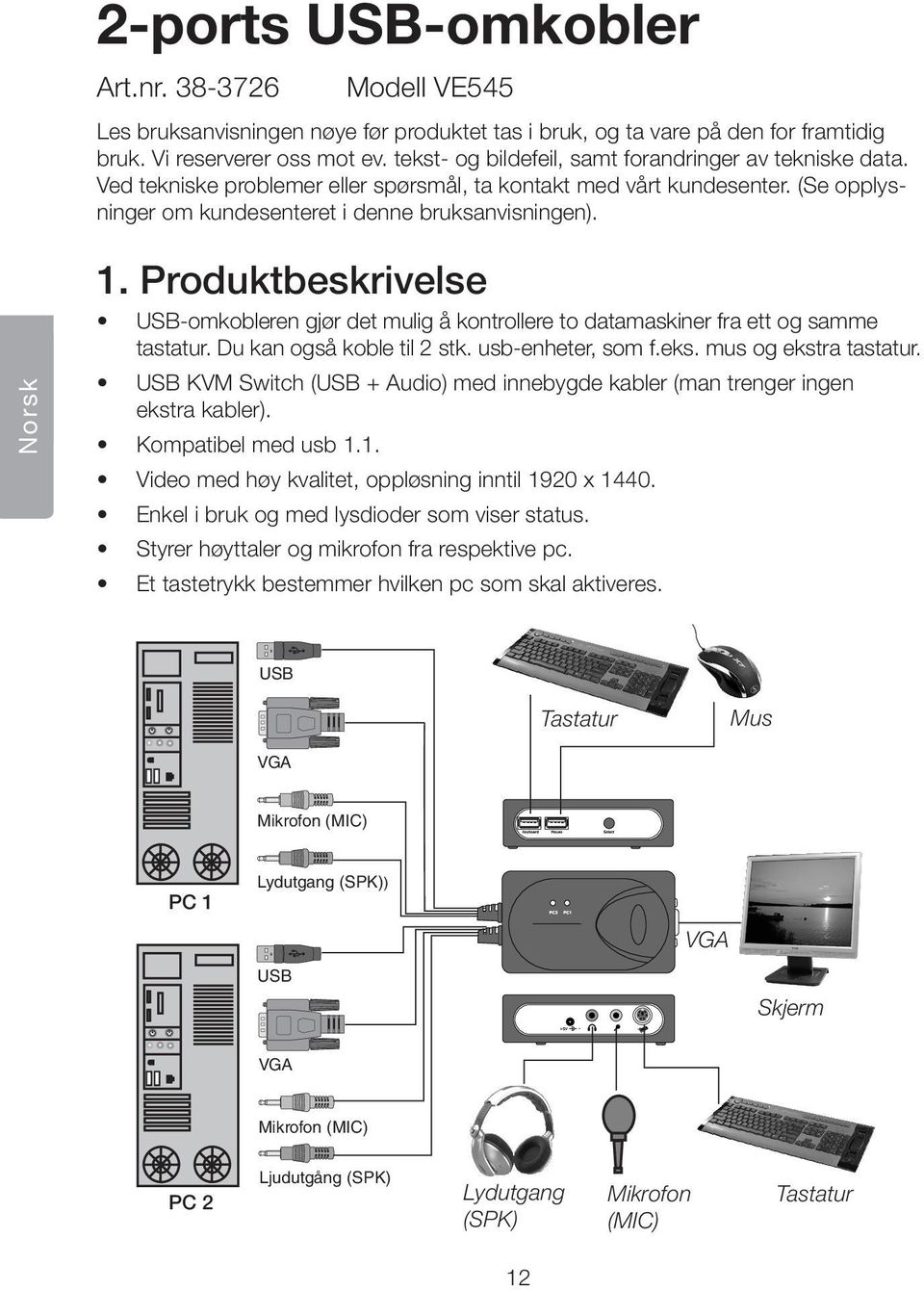

12 2-ports USB-omkobler Art.nr Modell VE545 Les bruksanvisningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen). Norsk 1. Produktbeskrivelse USB-omkobleren gjør det mulig å kontrollere to datamaskiner fra ett og samme tastatur. Du kan også koble til 2 stk. usb-enheter, som f.eks. mus og ekstra tastatur. USB KVM Switch (USB + Audio) med innebygde kabler (man trenger ingen ekstra kabler). Kompatibel med usb 1.1. Video med høy kvalitet, oppløsning inntil 1920 x Enkel i bruk og med lysdioder som viser status. Styrer høyttaler og mikrofon fra respektive pc. Et tastetrykk bestemmer hvilken pc som skal aktiveres. USB Tastatur Mus VGA Mikrofon (MIC) PC 1 Lydutgang (SPK)) VGA USB Skjerm VGA Mikrofon (MIC) PC 2 Ljudutgång (SPK) Lydutgang (SPK) Mikrofon (MIC) Tastatur 12

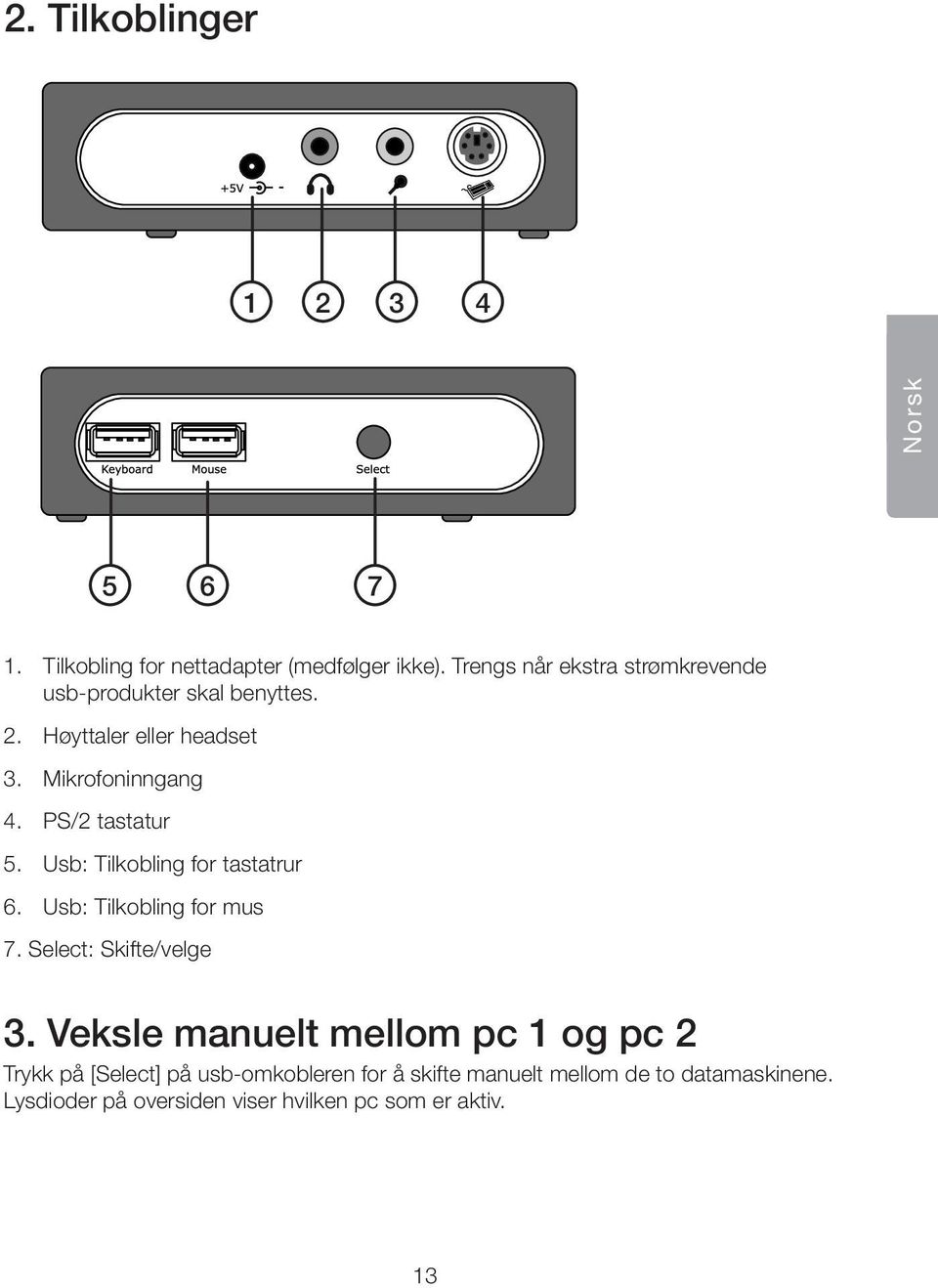

13 2. Tilkoblinger Norsk Tilkobling for nettadapter (medfølger ikke). Trengs når ekstra strømkrevende usb-produkter skal benyttes. 2. Høyttaler eller headset 3. Mikrofoninngang 4. PS/2 tastatur 5. Usb: Tilkobling for tastatrur 6. Usb: Tilkobling for mus 7. Select: Skifte/velge 3. Veksle manuelt mellom pc 1 og pc 2 Trykk på [Select] på usb-omkobleren for å skifte manuelt mellom de to datamaskinene. Lysdioder på oversiden viser hvilken pc som er aktiv. 13

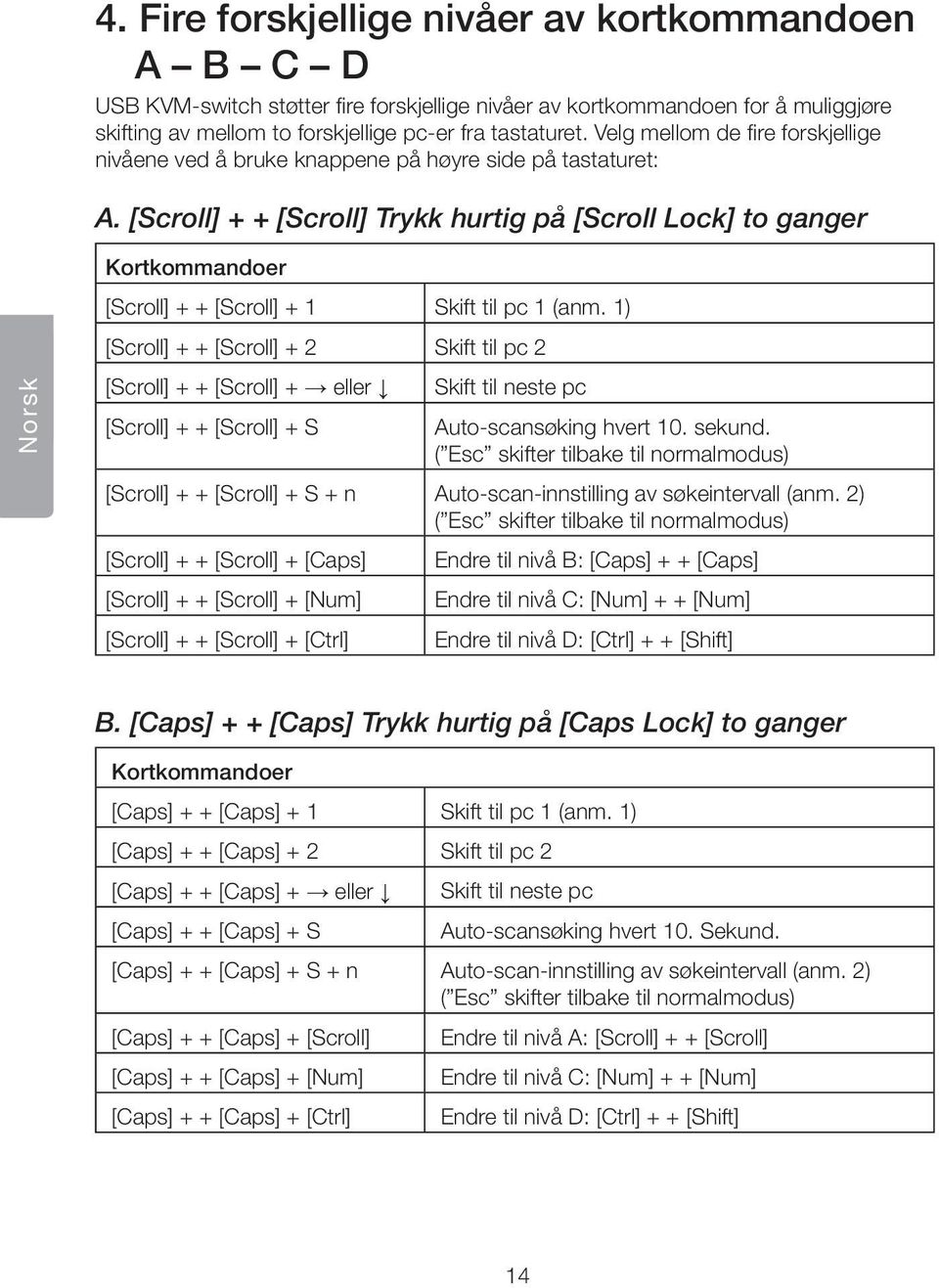

14 4. Fire forskjellige nivåer av kortkommandoen A B C D USB KVM-switch støtter fire forskjellige nivåer av kortkommandoen for å muliggjøre skifting av mellom to forskjellige pc-er fra tastaturet. Velg mellom de fire forskjellige nivåene ved å bruke knappene på høyre side på tastaturet: A. [Scroll] + + [Scroll] Trykk hurtig på [Scroll Lock] to ganger Norsk Kortkommandoer [Scroll] + + [Scroll] + 1 Skift til pc 1 (anm. 1) [Scroll] + + [Scroll] + 2 Skift til pc 2 [Scroll] + + [Scroll] + eller [Scroll] + + [Scroll] + S Skift til neste pc Auto-scansøking hvert 10. sekund. ( Esc skifter tilbake til normalmodus) [Scroll] + + [Scroll] + S + n Auto-scan-innstilling av søkeintervall (anm. 2) ( Esc skifter tilbake til normalmodus) [Scroll] + + [Scroll] + [Caps] [Scroll] + + [Scroll] + [Num] [Scroll] + + [Scroll] + [Ctrl] Endre til nivå B: [Caps] + + [Caps] Endre til nivå C: [Num] + + [Num] Endre til nivå D: [Ctrl] + + [Shift] B. [Caps] + + [Caps] Trykk hurtig på [Caps Lock] to ganger Kortkommandoer [Caps] + + [Caps] + 1 Skift til pc 1 (anm. 1) [Caps] + + [Caps] + 2 Skift til pc 2 [Caps] + + [Caps] + eller [Caps] + + [Caps] + S Skift til neste pc Auto-scansøking hvert 10. Sekund. [Caps] + + [Caps] + S + n Auto-scan-innstilling av søkeintervall (anm. 2) ( Esc skifter tilbake til normalmodus) [Caps] + + [Caps] + [Scroll] [Caps] + + [Caps] + [Num] [Caps] + + [Caps] + [Ctrl] Endre til nivå A: [Scroll] + + [Scroll] Endre til nivå C: [Num] + + [Num] Endre til nivå D: [Ctrl] + + [Shift] 14

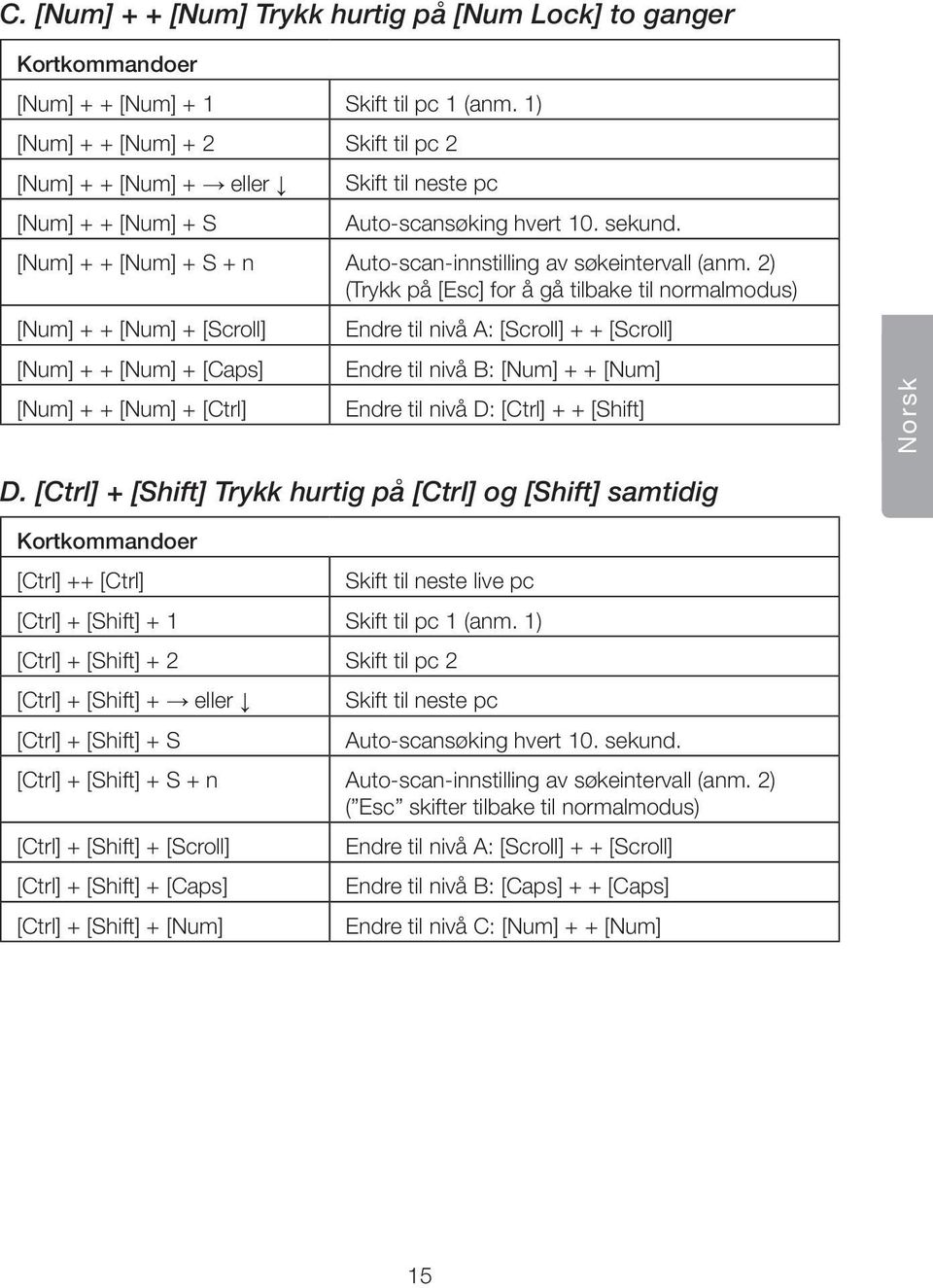

15 C. [Num] + + [Num] Trykk hurtig på [Num Lock] to ganger Kortkommandoer [Num] + + [Num] + 1 Skift til pc 1 (anm. 1) [Num] + + [Num] + 2 Skift til pc 2 [Num] + + [Num] + eller [Num] + + [Num] + S Skift til neste pc Auto-scansøking hvert 10. sekund. [Num] + + [Num] + S + n Auto-scan-innstilling av søkeintervall (anm. 2) (Trykk på [Esc] for å gå tilbake til normalmodus) [Num] + + [Num] + [Scroll] [Num] + + [Num] + [Caps] [Num] + + [Num] + [Ctrl] Endre til nivå A: [Scroll] + + [Scroll] Endre til nivå B: [Num] + + [Num] Endre til nivå D: [Ctrl] + + [Shift] Norsk D. [Ctrl] + [Shift] Trykk hurtig på [Ctrl] og [Shift] samtidig Kortkommandoer [Ctrl] ++ [Ctrl] Skift til neste live pc [Ctrl] + [Shift] + 1 Skift til pc 1 (anm. 1) [Ctrl] + [Shift] + 2 Skift til pc 2 [Ctrl] + [Shift] + eller [Ctrl] + [Shift] + S Skift til neste pc Auto-scansøking hvert 10. sekund. [Ctrl] + [Shift] + S + n Auto-scan-innstilling av søkeintervall (anm. 2) ( Esc skifter tilbake til normalmodus) [Ctrl] + [Shift] + [Scroll] [Ctrl] + [Shift] + [Caps] [Ctrl] + [Shift] + [Num] Endre til nivå A: [Scroll] + + [Scroll] Endre til nivå B: [Caps] + + [Caps] Endre til nivå C: [Num] + + [Num] 15

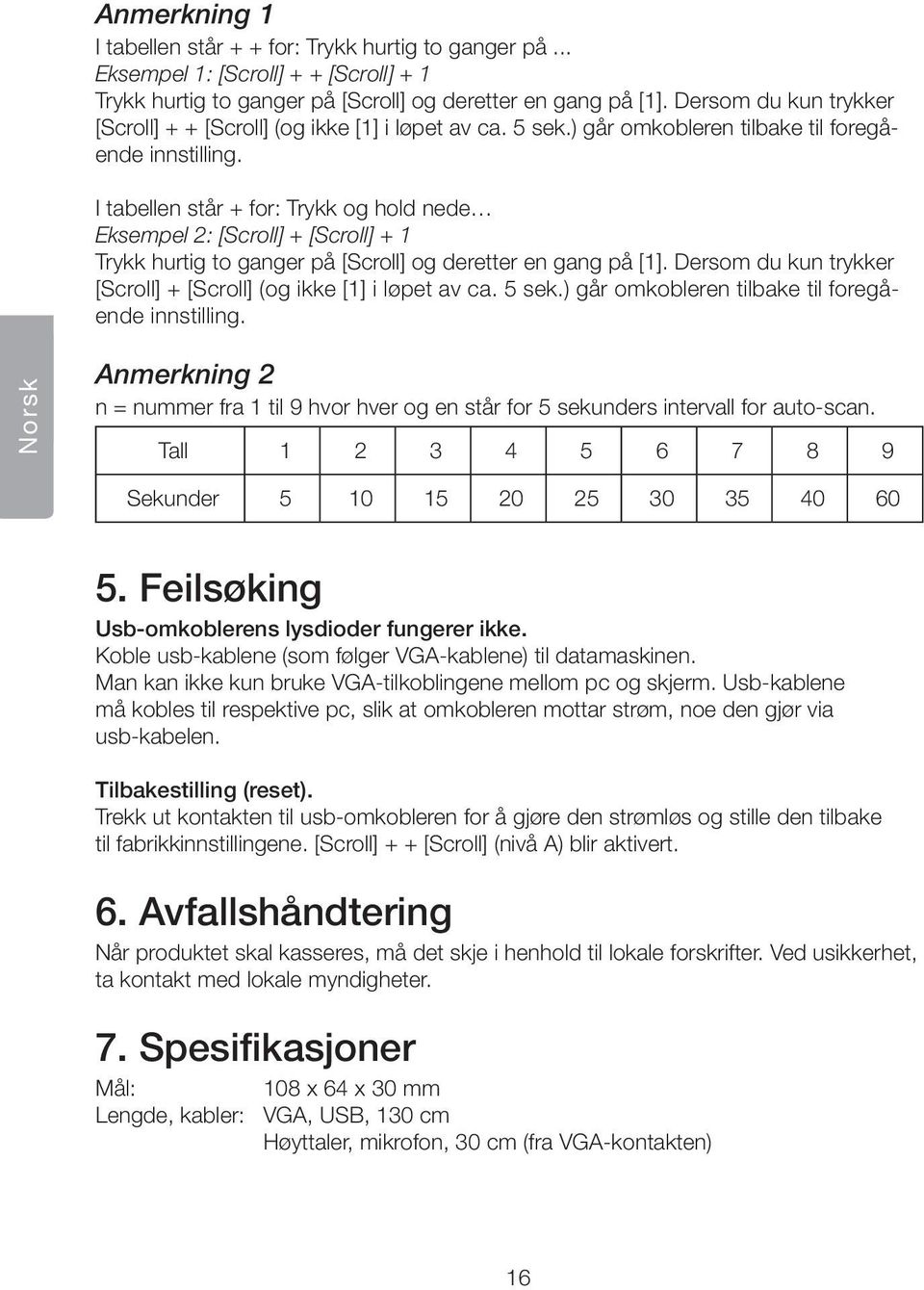

16 Anmerkning 1 I tabellen står + + for: Trykk hurtig to ganger på... Eksempel 1: [Scroll] + + [Scroll] + 1 Trykk hurtig to ganger på [Scroll] og deretter en gang på [1]. Dersom du kun trykker [Scroll] + + [Scroll] (og ikke [1] i løpet av ca. 5 sek.) går omkobleren tilbake til foregående innstilling. I tabellen står + for: Trykk og hold nede Eksempel 2: [Scroll] + [Scroll] + 1 Trykk hurtig to ganger på [Scroll] og deretter en gang på [1]. Dersom du kun trykker [Scroll] + [Scroll] (og ikke [1] i løpet av ca. 5 sek.) går omkobleren tilbake til foregående innstilling. Norsk Anmerkning 2 n = nummer fra 1 til 9 hvor hver og en står for 5 sekunders intervall for auto-scan. Tall Sekunder Feilsøking Usb-omkoblerens lysdioder fungerer ikke. Koble usb-kablene (som følger VGA-kablene) til datamaskinen. Man kan ikke kun bruke VGA-tilkoblingene mellom pc og skjerm. Usb-kablene må kobles til respektive pc, slik at omkobleren mottar strøm, noe den gjør via usb-kabelen. Tilbakestilling (reset). Trekk ut kontakten til usb-omkobleren for å gjøre den strømløs og stille den tilbake til fabrikkinnstillingene. [Scroll] + + [Scroll] (nivå A) blir aktivert. 6. Avfallshåndtering Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter. 7. Spesifikasjoner Mål: 108 x 64 x 30 mm Lengde, kabler: VGA, USB, 130 cm Høyttaler, mikrofon, 30 cm (fra VGA-kontakten) 16

17 2-porttinen usb-kytkin Tuotenumero Malli VE545 Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säästä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa). Tuotekuvaus Usb-kytkin mahdollistaa kahden tietokoneen hallinnan yhden näppäimistön avulla. Mahdollisuus kahden usb-yksikön kytkemiseen, esim. hiiren ja toisen näppäimistön. Usb KVM-kytkin (usb + Audio), jossa kiinteät kaapelit (et tarvitse muita kaapeleita). Usb 1,1 -yhteensopiva. Korkealaatuinen video, erottelukyky 1920 x Helppokäyttöinen, merkkivalot kertovat tilan. Ohjaa kaiuttimia ja mikrofonia kultakin PC:ltä. Voit valita aktivoitavan tietokoneen yhdellä näppäimen painalluksella. USB Suomi Näppäimistö Hiiri VGA Mikrofoni (MIC) PC 1 Ääniliitäntä (SPK) VGA USB Näyttö VGA Mikrofoni (MIC) PC 2 Ääniliitäntä (SPK) Ääniliitäntä (SPK) Mikrofoni (MIC) Näppäimistö 17

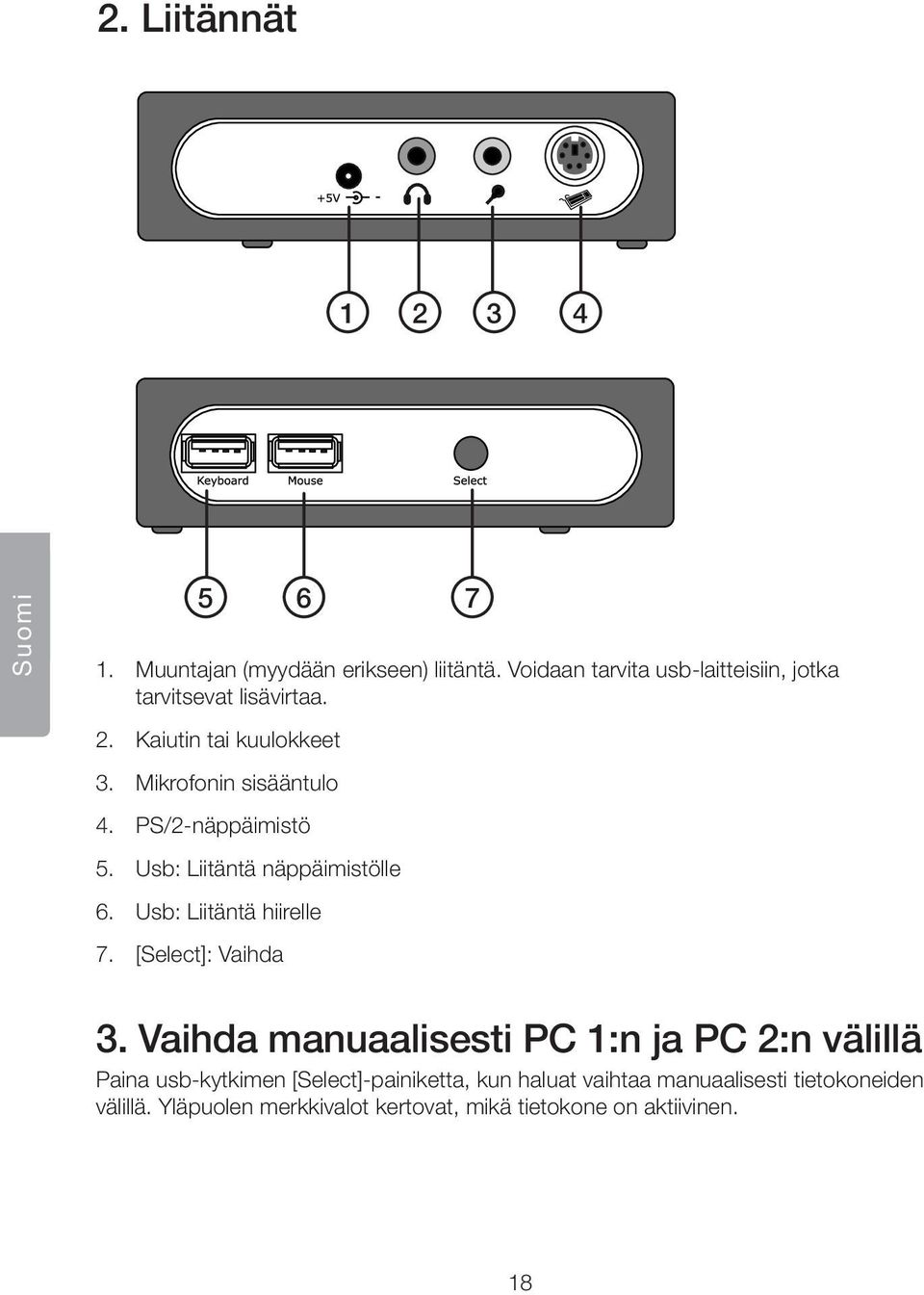

18 2. Liitännät Suomi 1. Muuntajan (myydään erikseen) liitäntä. Voidaan tarvita usb-laitteisiin, jotka tarvitsevat lisävirtaa. 2. Kaiutin tai kuulokkeet 3. Mikrofonin sisääntulo 4. PS/2-näppäimistö 5. Usb: Liitäntä näppäimistölle 6. Usb: Liitäntä hiirelle 7. [Select]: Vaihda Vaihda manuaalisesti PC 1:n ja PC 2:n välillä Paina usb-kytkimen [Select]-painiketta, kun haluat vaihtaa manuaalisesti tietokoneiden välillä. Yläpuolen merkkivalot kertovat, mikä tietokone on aktiivinen. 18

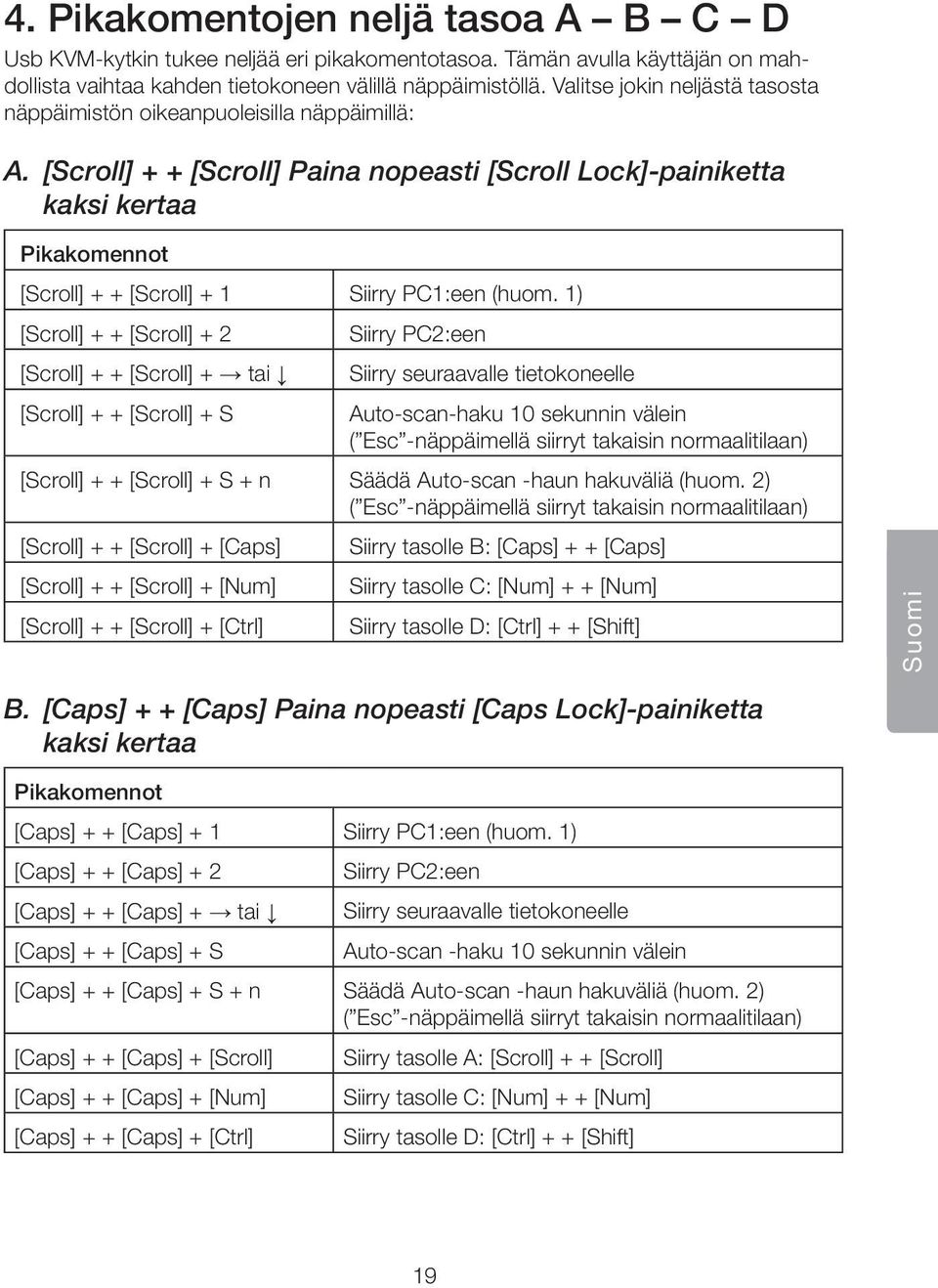

19 4. Pikakomentojen neljä tasoa A B C D Usb KVM-kytkin tukee neljää eri pikakomentotasoa. Tämän avulla käyttäjän on mahdollista vaihtaa kahden tietokoneen välillä näppäimistöllä. Valitse jokin neljästä tasosta näppäimistön oikeanpuoleisilla näppäimillä: A. [Scroll] + + [Scroll] Paina nopeasti [Scroll Lock]-painiketta kaksi kertaa Pikakomennot [Scroll] + + [Scroll] + 1 Siirry PC1:een (huom. 1) [Scroll] + + [Scroll] + 2 [Scroll] + + [Scroll] + tai [Scroll] + + [Scroll] + S Siirry PC2:een Siirry seuraavalle tietokoneelle Auto-scan-haku 10 sekunnin välein ( Esc -näppäimellä siirryt takaisin normaalitilaan) [Scroll] + + [Scroll] + S + n Säädä Auto-scan -haun hakuväliä (huom. 2) ( Esc -näppäimellä siirryt takaisin normaalitilaan) [Scroll] + + [Scroll] + [Caps] [Scroll] + + [Scroll] + [Num] [Scroll] + + [Scroll] + [Ctrl] Siirry tasolle B: [Caps] + + [Caps] Siirry tasolle C: [Num] + + [Num] Siirry tasolle D: [Ctrl] + + [Shift] Suomi B. [Caps] + + [Caps] Paina nopeasti [Caps Lock]-painiketta kaksi kertaa Pikakomennot [Caps] + + [Caps] + 1 Siirry PC1:een (huom. 1) [Caps] + + [Caps] + 2 [Caps] + + [Caps] + tai [Caps] + + [Caps] + S Siirry PC2:een Siirry seuraavalle tietokoneelle Auto-scan -haku 10 sekunnin välein [Caps] + + [Caps] + S + n Säädä Auto-scan -haun hakuväliä (huom. 2) ( Esc -näppäimellä siirryt takaisin normaalitilaan) [Caps] + + [Caps] + [Scroll] [Caps] + + [Caps] + [Num] [Caps] + + [Caps] + [Ctrl] Siirry tasolle A: [Scroll] + + [Scroll] Siirry tasolle C: [Num] + + [Num] Siirry tasolle D: [Ctrl] + + [Shift] 19

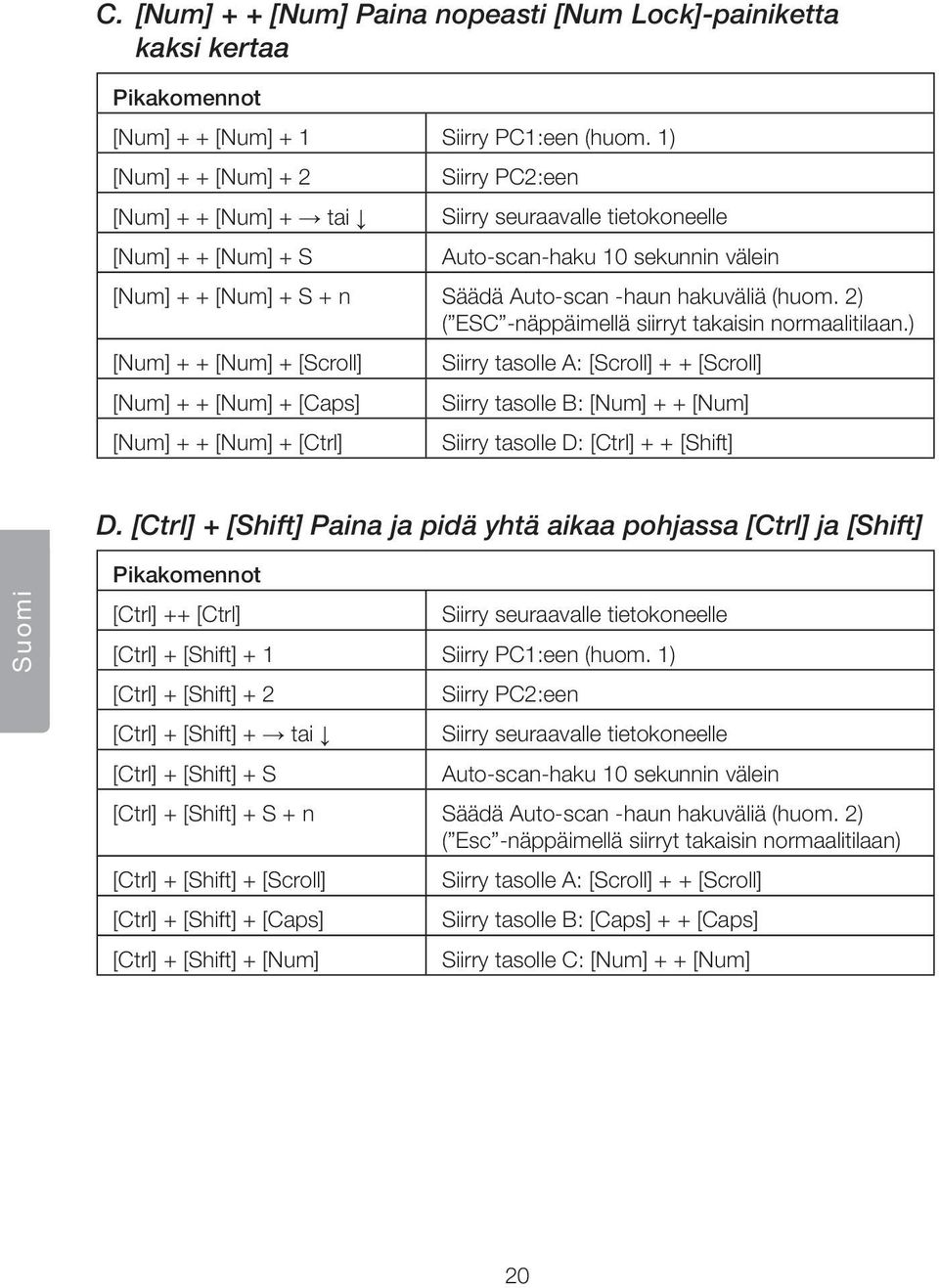

20 C. [Num] + + [Num] Paina nopeasti [Num Lock]-painiketta kaksi kertaa Pikakomennot [Num] + + [Num] + 1 Siirry PC1:een (huom. 1) [Num] + + [Num] + 2 [Num] + + [Num] + tai [Num] + + [Num] + S Siirry PC2:een Siirry seuraavalle tietokoneelle Auto-scan-haku 10 sekunnin välein [Num] + + [Num] + S + n Säädä Auto-scan -haun hakuväliä (huom. 2) ( ESC -näppäimellä siirryt takaisin normaalitilaan.) [Num] + + [Num] + [Scroll] [Num] + + [Num] + [Caps] [Num] + + [Num] + [Ctrl] Siirry tasolle A: [Scroll] + + [Scroll] Siirry tasolle B: [Num] + + [Num] Siirry tasolle D: [Ctrl] + + [Shift] D. [Ctrl] + [Shift] Paina ja pidä yhtä aikaa pohjassa [Ctrl] ja [Shift] Suomi Pikakomennot [Ctrl] ++ [Ctrl] Siirry seuraavalle tietokoneelle [Ctrl] + [Shift] + 1 Siirry PC1:een (huom. 1) [Ctrl] + [Shift] + 2 [Ctrl] + [Shift] + tai [Ctrl] + [Shift] + S Siirry PC2:een Siirry seuraavalle tietokoneelle Auto-scan-haku 10 sekunnin välein [Ctrl] + [Shift] + S + n Säädä Auto-scan -haun hakuväliä (huom. 2) ( Esc -näppäimellä siirryt takaisin normaalitilaan) [Ctrl] + [Shift] + [Scroll] [Ctrl] + [Shift] + [Caps] [Ctrl] + [Shift] + [Num] Siirry tasolle A: [Scroll] + + [Scroll] Siirry tasolle B: [Caps] + + [Caps] Siirry tasolle C: [Num] + + [Num] 20

21 Huomautus 1 Taulukossa + + tarkoittaa: Paina nopeasti kaksi kertaa Esimerkki 1: [Scroll] + + [Scroll] + 1 Paina nopeasti kaksi kertaa [Scroll]-painiketta ja sitten kerran [1]-painiketta. Jos painat vain [Scroll] + + [Scroll], mutta et n. viiden sekunnin kuluessa paina [1], palautuu kytkin edelliseen asetukseen. Taulukossa + tarkoittaa: Paina ja pidä pohjassa Esimerkki 2: [Scroll] + [Scroll] + 1 Paina ja pidä pohjaassa [Scroll]-painiketta ja paina kerran [1]-painiketta. Jos painat vain [Scroll] + [Scroll], mutta et n. viiden sekunnin kuluessa paina [1], palautuu kytkin edelliseen asetukseen. Huomautus 2 n = numerot 1 9 vastaavat kukin 5 sekunnin väliä Auto-scan -haussa. Numero Sekunnit Vianetsintä Usb-kytkimen merkkivalot eivät toimi Liitä usb-kaapelit (jotka seuraavat VGA-kaapeleita) tietokoneisiin. Pelkkien VGA-liitäntöjen käyttäminen tietokoneiden ja näyttöjen välillä ei riitä. Usb-kaapelit tulee liittää kuhunkin tietokoneeseen, koska usb-kytkin saa virtaa usb-kaapelin kautta. Suomi Tehdasasetusten palautus (Reset) Sammuta virta usb-kytkimestä irrottamalla usb-liittimet, jolloin tehdasasetukset palautuvat. [Scroll] + + [Scroll] (taso A) aktivoituu. 6. Kierrätys Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Kysy tarkempia kierrätysohjeita kuntasi jäteneuvonnasta. 7. Tekniset tiedot Mitat 108 x 64 x 30 mm Kaapeleiden pituus VGA, usb 130 cm Kaiutin, mikrofoni 30 cm (VGA-liitännästä) 21

22 22

23 23

24 Sverige Kundtjänst Tel: 0247/ Fax: 0247/ E-post: Internet Post Clas Ohlson AB, INSJÖN Norge Kundesenter Tlf.: Faks: E-post: Internett Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO Suomi Asiakaspalvelu Puh.: Sähköposti: Internet Osoite Clas Ohlson Oy, Annankatu A, HELSINKI Great Britain Internet For consumer contact, please visit and click on customer service.
