1 UV ÖST RAPPORT 2007:72 ARKEOLOGISK UTREDNING, ETAPP 1 Väg 893 Grindtorp Mauritzberg RAÄ 396, 429, 445, 446, 447 och 448 Östra Husby socken, Norrköpings kommun Östergötland Dnr Clas Ternström

2 UV ÖST RAPPORT 2007:72 ARKEOLOGISK UTREDNING, ETAPP 1 Väg 893 Grindtorp Mauritzberg RAÄ 396, 429, 445, 446, 447 och 448 Östra Husby socken, Norrköpings kommun Östergötland Dnr Clas Ternström 1

3 Riksantikvarieämbetet Avdelningen för arkeologiska undersökningar UV Öst Roxengatan 7, Linköping Tel Fax Omslagsbild Vägsträckningen fotograferad mot väster och Grindtorp. Foto Clas Ternström Produktion/grafisk form Britt Lundberg Grafik Lars Östlin Foto Clas Ternström Utskrift UV Öst, Linköping 2007 Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr L 1999/ Riksantikvarieämbetet UV Öst, Rapport 2007:72 ISSN

4 Innehåll Bakgrund 5 Syfte och genomförande 5 Kulturmiljö och topografi 5 Skyddade områden 7 Resultat 7 Åtgärdsförslag 8 Referenser 9 Litteratur 9 Kartor 9 Övriga referenser 9 Administrativa uppgifter 9 Bilaga 1. Beskrivningar av nyfynd 10 Motala ström Norrköping Motala Vadstena Svartån Linköping Söderköping Skänninge Stångån Mjölby Fig 1. Karta över Östergötland med platsen för utredningen markerad. 3

5 Fig 2. Topografiska kartan med utredningsområdet markerat med blått. Skala 1:

6 Arkeologisk utredning, etapp 1 Väg 893 Grindtorp Mauritzberg Bakgrund Riksantikvarieämbetet, Avdelningen för arkeologiska undersökningar, UV Öst har på uppdrag av Vägverket konsult utfört en arkeologisk utredning, etapp 1, efter beslut från Länsstyrelsen i Östergötlands län. Aktuellt område är väg 893 mellan Grindtorp och Mauritzberg på Vikbolandet, Östra Husby socken, Norrköpings kommun, Östergötland. Området kring Mauritzberg är under utveckling och flera utredningar har gjorts i området tidigare, om än inte så långt väster ut som nu (Ternström 2003a, 2003b och 2007, även Ternström 1997). Syfte och genomförande Syftet med utredningen var att ge en översiktlig bild av områdets historia och kulturhistoriska karaktärsdrag, beskriva samtliga synliga forn- och kulturlämningar, samt markera dessa på en karta. Vidare skulle utredningen avgränsa områden som bedömdes innehålla lagskyddade lämningar utan synlig markering ovan mark och lämna förslag på eventuella fortsatta arkeologiska insatser inom områdena. Utredningen genomfördes i två steg. Inledningsvis gjordes en genomgång av fornminnesregister och arkiv. Vid detta moment studerades även historiskt kartmaterial. Därefter gjordes en inventering av området genom terrängrekognoscering. Dokumentationen av lämningar genomfördes med GPS för direkt inrapportering i Fornminnesregistret (FMIS). Vidare användes digital fotografering och beskrivningar av nyupptäckta lämningar upprättades. Resultaten förvaras i Riksantikvarieämbetets digitala dokumentationssystem Intrasis samt i FMIS. Denna rapport kan användas som underlag till Länsstyrelsen vid en kommande ansökan om tillstånd till exploatering. Det är Länsstyrelsen som fattar beslut i ärendet och avgör vilka fortsatta arkeologiska åtgärder som kan komma att krävas. Kulturmiljö och topografi Området är beläget på Vikbolandet söder om Bråviken. Området kännetecknas av ett kuperat landskap med markant, uppskjutande höjder. Området är mycket rikt på förhistoriska lämningar, t ex fornborgar, gravar och gravfält. Det planerade arbetet passerar och riskerar att beröra två registrerade fornlämningar, RAÄ 396 och 429 i Östra Husby socken. Området har haft stor betydelse under medeltid med Stensö borgruin i närheten. Det stora antalet registrerade fornlämningar med synlig markering ovan mark indikerar att det sannolikt även finns en stor mängd dolda fornlämningar. Att lämningar är dolda kan bero på att de synliga delarna odlats bort, eroderat, täckts över, eller saknar markering ovan mark. Utredningsområdet omfattar ca 3,2 km väg. Området är bergigt och kuperat med uppodlade lerjordar i dalgångarna. Känslan av en forntida skärgård är påtaglig i landskapet. Landskapets riktning är östnordöst-västsydväst med bergryggar, före detta havsvikar, vattendrag och åkermark. Områdets östra del är starkt präglat av Mauritzsbergs slott och anläggandet av golfbana. Fornlämningsbilden i området har sin tyngdpunkt i järnålder med gravar och gravfält som de mest representativa inslaget. Vidare finns ett flertal gårdstomter med medeltida belägg registrerade. Exakt när Mauritzbergs slott grundades är inte helt klarlagt. Det är dock känt att Mauritzberg tidigare hette Björsäter och sitt nuvarande namn har slottet fått efter riksrådet Mauritz Grip. Under 1500-talet omnämns platsen som en vanlig bondgård. Vid denna tid ägdes gården av Birger Nilsson. Mauritzberg brändes av ryssarna 1719 men de äldsta delarna av det nuvarande slottet är från 1660-talet. Mauritzberg har aldrig varit en byggnad med fortifikatoriska funktioner utan har fungerat som aristokratisk bostad (Ternström 1997). 5

7 /!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Östra Husby Östra Husby 255:4 255:3 Östra Husby 255:2 Östra Husby 255:1 Y Östra Husby 428:1 Östra Husby 448 Östra Husby 421:2 Östra Husby 421:1 Östra Husby 420:1 Östra Husby 438:1 Östra Husby 312:1 Östra Husby 397:1 X !!!! Östra Husby 258:1!!! Östra Husby 374:1 Östra Husby 383:1!!!!!!!!!!!! Östra Husby 376:1 Östra Husby 383:1!!!!!!!!!!!!! Östra Husby 382:1 Östra Husby 375:1 Östra Husby 427:1 Östra Husby 446 Östra Husby 447 Östra Husby 429:1 Östra Husby 396:1 X Östra Husby 445 Y Östra Husby 380:1 Östra Husby 378:1 Östra Husby 178:1 Östra Husby 44:2 Östra Husby 143:1 Östra Husby 178:2 Östra Husby 177:1 Östra Husby 144:1 Fig 3. Utdrag ur digitala Fastighetskartans blad 8G 9j och 8H 9a med utredningsområdet och samtliga RAÄ-nummer markerade. Skala 1:

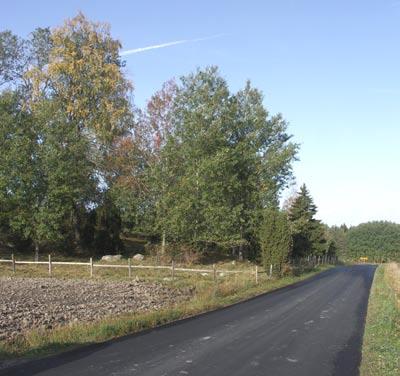

8 Fig 4. Vägsträckningen fotograferad mot väster och Grindtorp. Till vänster ses hagen med fornlämningarna RAÄ 396, 446 och 447. Foto Clas Ternström. Skyddade områden Mauritzbergs slott utgör byggnadsminne. Den planerade ombyggnaden av vägen kommer inte att beröra området för byggnadsminnet. Resultat Här ges en kulturhistorisk beskrivning och analys av utredningens resultat utifrån såväl inventering som arkivstudier. De fullständiga beskrivningarna över de nyupptäckta lämningarna återfinns i bilaga 1 och dess läge i terrängen visas i figur 3. Vid utredningens inledning var två lämningar registrerade i närområdet, vilka båda utgjordes av lämningstypen bytomt/gårdstomt med statusen fast fornlämning. Vid utredningen påträffades fyra nya lämningar av vilka två utgör fast fornlämning och två utgör övrig kulturhistorisk lämning (se tabell nedan). De lämningar som har bedömts utgöra fast fornlämning är två skärvstenshögar (RAÄ 446 och 447) vilka påträffades inom RAÄ 396. Skärvstenshögar är ansamlingar eller avskrädeshögar med eldpåverkad sten, vilka generellt dateras till bronsålder. Skärvstenshögar har troligtvis även fyllt kultiska eller symboliska funktioner under förhistorisk tid och kan innehålla ett rikt fyndmaterial och ibland även begravningar. De lämningar som utgör övrig kulturhistorisk lämning är ett gränsmärke (RAÄ 445) och en hägnad (RAÄ 448). Samtliga nyfynd har rapporterats in till Fornminnesregistret (FMIS) och kan sökas fram här; kms.raa.se/cocoon/fmis-public/index.info Nedan presenteras lämningarna i en tabell med förslag på vidare antikvariska åtgärder. Dessa åtgärder är rekommendationer, då det alltid är Länsstyrelsen som beslutar i dessa frågor. 7

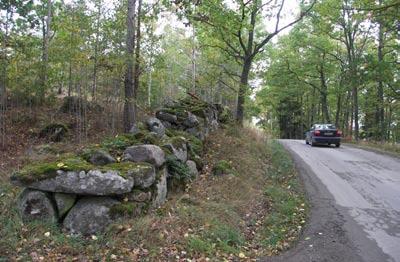

9 Id Lämningsyp Antikvarisk status Föreslagen åtgärd Tidigare registrerade lämningar, Östra Husby socken RAÄ 396 Bytomt/gårdstomt Fast fornlämning Förundersökning RAÄ 429 Bytomt/gårdstomt Fast fornlämning Berörs ej/ingen åtgärd Nyfynd, Östra Husby socken RAÄ 445 Gränsmärke Övr kulturhistorisk lämning Berörs ej/ingen åtgärd RAÄ 446 Skärvstenshög Fast fornlämning Förundersökning RAÄ 447 Skärvstenshög Fast fornlämning Förundersökning RAÄ 448 Hägnad (stenmur) Övr kulturhistorisk lämning Bevaras/hänsyn Fig 5. Tabell över samtliga lämningar med förslag till vidare åtgärder. Utförligare beskrivningar av objekt och nyfynd finns i bilaga 1. För beskrivningar av tidigare registrerade lämningar hänvisas till Fornminnesregistret (FMIS). Fig 6. Muren RAÄ 448 fotograferad mot öster. Foto Clas Ternström. Åtgärdsförslag Fast fornlämning skyddas enlig Lag (SFS 1988:950) om kulturminnen m m. Under förutsättning att exploatering får ske här föreslås arkeologisk förundersökning för de fasta fornlämningarna (figur 5). Syftet med en arkeologisk förundersökning är att fastställa fornlämningens art, karaktär, ålder och utbredning. Av de lämningar som framkommit utgör två övriga kulturhistoriska lämningar, varför åtgärdsförslagen i dessa fall blir bevaras/hänsyn och berörs ej/ingen åtgärd (figur 5). Övriga kulturhistoriska lämningar, till exempel stenmurar, har ändå ett stort kulturhistoriskt värde. Här föreslås att dessa lämningar inordnas i eventuella kommande exploateringar på lämpligt sätt. Övriga kulturhistoriska lämningar faller inte under lag som ovan, men kan rymmas inom andra lagrum, som exempelvis Miljöbalken, Plan- och bygglagen eller Skogsvårdslagen. Det bör dock framhållas att målsättningen bör vara att samtliga lämningar i möjligaste mån bevaras. Ansökan om tillstånd enligt Lag (1988:950) om kulturminnen m m ställs till Länsstyrelsen i Östergötlands län, vilka beslutar i ärendet. Linköping i oktober 2007 Clas Ternström 8

10 Referenser Litteratur Ternström, C Stensö. En borganläggning i Östergötland och förhållandena kring denna. Uppsats i medeltidsarkeologi. Lunds univeritet. Ternström, C. 2003a. Mauritzberg. Arkeologisk utredning, etapp 1 och 2. Rapport Östergötlands länsmuseum 96:2003. Ternström, C. 2003b. Mauritzberg vägar. Arkeologisk utredning, etapp 1. Rapport Östergötlands länsmuseum 97:2003. Ternström, C Utredning med anledning av eventuell förekomst av lagskyddad fast fornlämning under vatten vid Mauritzberg, Östra Husby socken, Norrköpings kommun, Östergötlands län. Riksantikvarieämbetet, Avdelningen för arkeologiska undersökningar, UV Öst PM 2007:7. Kartor D157-45:2 Ägomätning Mauritzberg år ÖHU-109 Arealavmätning Myckelsätter år Ekonomiska kartan från 1940-tal, blad 8G 9j. Häradskartans blad Kvarsebo. Övriga referenser fmis.raa.se e.lst.se Administrativa uppgifter Län: Östergötland Landskap: Östergötland Kommun: Norrköping Socken: Östra Husby Plats: Grindtorp Mauritzberg Läge: Ekonomiskt kartblad 8G 9j, 8H 9a Undersökningens mittpunkt: X , Y Koordinatsystem: RT90, 2,5 gon V Höjdsystem: RH00 Länsstyrelsens dnr: Riksantikvarieämbetet dnr: Projektnummer: Intrasisprojekt: O Rapportnummer: 2007:72 Ansvarig arkeolog: Clas Ternström Beställare: Länsstyrelsen i Östergötlands län Kostnadsansvarig: Vägverket konsult Undersökningstid: Undersökningsområde: Ca 3,2 km väg med närområde Dokumentationshandlingar: Utredningsmaterialet förvaras på RAÄ UV Öst. Samtliga nyupptäckta lämningar har rapporterats till Fornminnesregistret (FMIS). Fynd: Inga fynd 9

11 Bilaga 1. Beskrivningar av nyfynd RAÄ 445 Typ: Gränsmärke. Ekonomiskt kartblad: 8G 9j. Terräng: Krön av bergrygg (NNV-SSÖ), skogsmark. M ö h: Beskrivning: Gränsmärke bestående av en rest sten med flat, gulmålad topp. Stenen är rekt, ca 0,4 m h, 0,3 m br och 15 m tj (NV-SÖ) och står i ett kallmurat postament. I postamentet sitter en gul käpp. RAÄ 446 Typ: Skärvstenshög. Ekonomiskt kartblad: 8G 9j. Terräng: SV änden av bergrygg (NÖ-SV), Hagmark. M ö h: Beskrivning: Skärvstenshög, rund, ca 4 m i diam och 0,2 0,4 m h. RAÄ 447 Typ: Skärvstenshög. Ekonomiskt kartblad: 8G 9j. Terräng: NÖ-sidan av bergshöjd, hagmark. M ö h: Beskrivning: Skärvstenshög, rund, ca 3 m i diam och 0,3 m h. RAÄ 448 Typ: Hägnad Ekonomiskt kartblad: 8G 9j. Terräng: Vägområde/skogsmark. M ö h: Beskrivning: Hägnad, stenmur, 130 m l, 1 m br och intill 1 m h, kallmurad av företrädesvis tuktad gråsten, ca 03 0,8 m st. 10
