1 UV RAPPORT 2012:29 ARKEOLOGISK FÖRUNDERSÖKNING Arkeologisk förundersökning av lämningen UV 2 vid Mauritzberg Östergötland Norrköpings kommun Östra Husby socken Dnr Clas Ternström Arkeologisk förundersökning av lämningen UV 2 vid Mauritzberg 1

2 2 Arkeologisk förundersökning av lämningen UV 2 vid Mauritzberg

3 UV RAPPORT 2012:29 ARKEOLOGISK FÖRUNDERSÖKNING Arkeologisk förundersökning av lämningen UV 2 vid Mauritzberg Östergötland Norrköpings kommun Östra Husby socken Dnr Clas Ternström Arkeologisk förundersökning av lämningen UV 2 vid Mauritzberg 3

4 Riksantikvarieämbetet Arkeologiska uppdragsverksamheten (UV Öst) Roxengatan Linköping Tel Fax e-post uvost@raa.se e-post fornamn.efternamn@raa.se Riksantikvarieämbetet UV Rapport 2012:29 Kartor ur allmänt kartmaterial, Lantmäteriet Gävle Medgivande I 2011/0233. Grafisk form Britt Lundberg Kartografi Clas Ternström Foto Clas Ternström Utskrift UV Öst, Linköping 2012 Omslagsbild Jens Lindström på väg att ta prover för datering. Foto Clas Ternström. 4 Arkeologisk förundersökning av lämningen UV 2 vid Mauritzberg

5 Innehåll Antikvarisk bakgrund 7 Arkeologisk potential 8 Syfte och målsättning 9 Metod 9 Resultat 9 Referenser 10 Övriga referenser 10 Administrativa uppgifter 11 Bilaga 1. Detaljkarta 12 Bilaga C-dateringar 13 Norrköping Motala Vadstena Skänninge Motala ström Svartån Linköping Stångån Söderköping Mjölby Fig 1. Karta över Östergötland med förundersökningsplatsen markerad. Arkeologisk förundersökning av lämningen UV 2 vid Mauritzberg 5

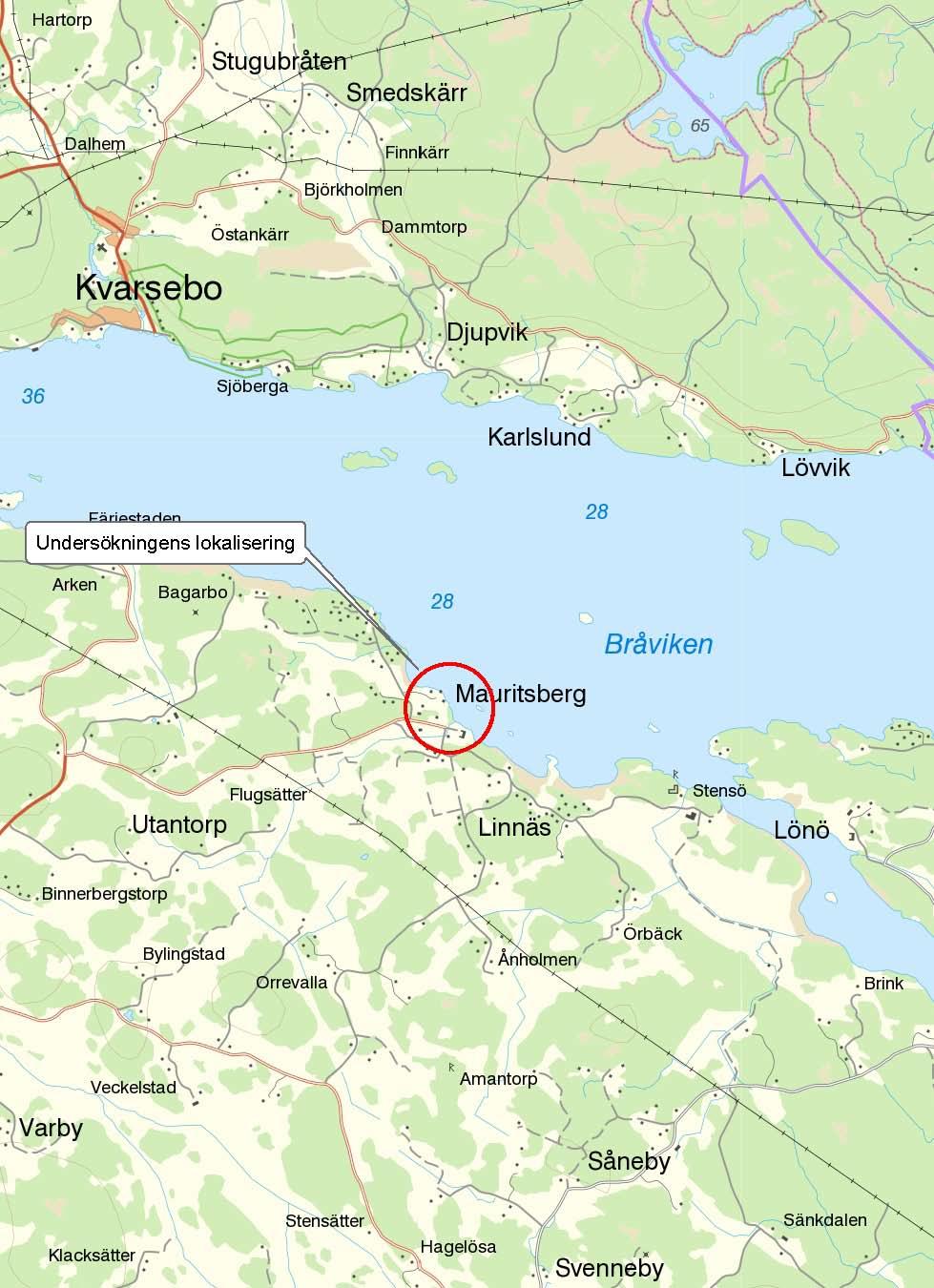

6 Fig 2. Översiktskarta med undersökningens lokaliering markerad. 6 Arkeologisk förundersökning av lämningen UV 2 vid Mauritzberg

7 Riksantikvarieämbetet, Arkeologiska uppdragsverksamheten, UV, är en uppdragsfinansierad del av Riksantikvarieämbetet som i huvudsak genomför arkeologiska undersökningar efter beslut enligt Lag (SFS 1988:950) om kulturminnen m m. Uppdragsverksamheten utför även konsultuppdrag i form av utredningar, kulturmiljöanalyser och planeringsunderlag. Den arkeologiska uppdragsverksamheten har ingen myndighetsfunktion. Arkeologisk förundersökning Arkeologisk förundersökning av lämningen UV 2 vid Mauritzberg Antikvarisk bakgrund Mauritzberg AB planerar att anlägga en småbåtshamn vid Bråvikens strand. Arbetet kommer att kräva muddring av botten. Aktuellt område omfattar ca 2,5 ha och djupet sträcker sig från strandkant ner till runt 5 m. Mauritzberg utgör byggnadsminne och området på land runt slottet har tidigare utretts inför anläggande av golfbana (Ternström 2003a, 2003b). Länsstyrelsen Östergötland har inför den planerade exploateringen uttryckt att en utredning av vattenområdet ska genomföras för att fastställa eventuell förekomst av lagskyddad fornlämning inom det planerade exploateringsområdet. Utredningen utfördes på frivillig basis våren år 2007 av Riksantikvarieämbetet, Arkeologiska uppdragsverksamheten, UV Öst (RAÄ, UV Öst) tillsammans med Statens Maritima Museer (SMM) på uppdrag av Mauritzberg AB. Vid utredningen påträffades lämningar efter ett fast fiske, samt en bryggkonstruktion inom det område som ska tas i anspråk för småbåtshamnen. Karaktären på lämningarna var ålderdomlig och bedömningen gjordes att lämningen sannolikt utgör fast fornlämning. Därav föreslogs i PM RAÄ UV Öst 2007:8 en begränsad undersökning med syfte att kartera och datera lämningen (Ternström 2007). Länsstyrelsen delade den uppfattningen och remitterade ärendet till RAÄ, UV Öst för upprättande av undersökningsplan och kostnadsberäkning för en arkeologisk förundersökning. RAÄ, UV Öst anlitade SMM som underkonsult och upprättade en kostnadsberäkning och en undersökningsplan. Länsstyrelsen fattade, efter att ha sänkt ambitionsnivån i UV:s undersökningsplan, beslut om arkeologisk förundersökning. Förundersökningen begränsades till att datera lämningen. Arkeologisk förundersökning av lämningen UV 2 vid Mauritzberg 7

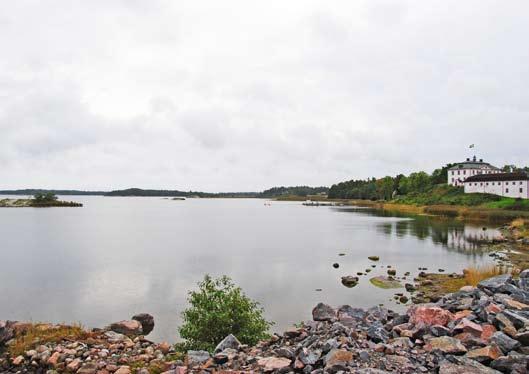

8 Fig 3. Undersökningsområdet sett från nordväst. Till höger i bild syns Mauritzbergs slott. Foto Clas Ternström. Arkeologisk potential Fornlämningsbilden i området har sin tyngdpunkt i järnålder med gravar och gravfält som de mest representativa inslaget. Vidare finns ett flertal gårdstomter med medeltida belägg registrerade i området. Exakt när Mauritzbergs slott grundades är inte helt klarlagt. Det är dock känt att Mauritzberg tidigare hette Björsäter och sitt nuvarande namn har slottet fått efter riksrådet Mauritz Grip. Under 1500-talet omnämns platsen som en vanlig bondgård. Vid denna tid ägdes gården av Birger Nilsson. Mauritzberg brändes av ryssarna år 1719 men de äldsta delarna av det nuvarande slottet är från 1660-talet. Mauritzberg har aldrig varit en byggnad med fortifikatoriska funktioner utan har fungerat som aristokratisk bostad (Ternström 1997). Vid ovan nämnd utredning påträffades en mängd lämningar från olika tidpunkter. Bland annat påträffades ett fåtal fartygsdetaljer, men ingen sammanhållen fartygskonstruktion. Invid stranden påträffades ett flertal pålar av olika typer, vilka sannolikt härrör från olika bryggkonstruktioner. I strandkanten fanns även lämningar efter stenkistor som utgjort bryggfundament. Ett antal av pålarna var av ek och gav ett ålderdomligt intryck och benämns UV 1. I undersökningsområdets norra/nordöstra del påträffades ett 50-tal pålar nedslagna i botten. Dessa utgör eventuellt resterna av en eller flera fångstanläggningar i form av fasta fisken, benämnt UV 2. Fasta fisken har förmodligen varit vanligt förekommande i både kust och hav från förhistorisk tid och framåt. Huruvida lämningen utgör en fångstanläggningen är oklart. Undersökningen kommer sannolikt inte heller att kunna fastställa detta, då denna begränsades till endast datering. De ekpålar, UV 1, av ålderdomligt slag som påträffades vid strandkanten utgör sannolikt lämningar efter en äldre brygga. Dessa lämnades utan antikvarisk åtgärd. Undersökningsområdet uppskattas till ca 7000 m 2. 8 Arkeologisk förundersökning av lämningen UV 2 vid Mauritzberg

9 Syfte och målsättning Syftet med undersökningen var att genom 14 C- prov datera UV 2. Målsättningen var att resultatet ska utgöra ett fullgott underlagsmaterial i en fortsatt besluts- och planeringsprocess. Vidare avsågs att försöka avgränsa lämningen inom ramarna för fältarbetet. Metod Fältarbetet genomfördes av arkeolog Clas Ternström, och marinarkeologerna Jens Lindström och Eduardo Roa. Dykningarna genomfördes av de senare. Siktförhållandena vid undersökningen var mycket begränsade. Prover för analys togs för hand av en dykare och dessa mättes in med GPS. Mätningarna lagras i Riksantikvarieämbetets dokumentationssysten Intrasis. Arbetet dokumenterades med digitalt foto. 14 C-prover har skickats till Ångströmlaboratoriet vid Uppsala universitet för analys. Fig 4. Jens Lindström med en av pålarna som skickades för datering. Foto Clas Ternström. Resultat Vid den nu utförda förundersökningen avgränsades fornlämningsområdet, samt att två käppar togs upp för 14 C-datering. Det kunde konstateras att käpparna var formerade i kluster om 5 10 käppar inom området. Käpparna var ca 10 cm i diameter och låg på ca 2 m djup. De två dateringarna ger oss: Prov 1, e Kr. Prov 2, f Kr. Se vidare i bilaga 2. Efter utförd undersökning står det klart att anläggningens funktion inte närmare kan bestämmas. Prover ger ett tidsspann på ca 800 år. Det gör att med landhöjningen skulle anläggningen ha legat på ca 10 m djup år 0. Djupet motsäger en funktion som fångstanläggning och någon annan rimlig funktion kan undersökarna inte finna. Undersökaren ser ingen anledning till vidare arkeologiska insatser. Linköping Clas Ternström Arkeologisk förundersökning av lämningen UV 2 vid Mauritzberg 9

10 Referenser Von Arbin, S. & Wallbom, B Del av Sundet. Arvika socken och kommun. Värmlands län. Undervattensarkeologisk utredning. Bohusläns museum Rapport 2004:44. Ilves, K. & Heamägi, C Sjunkna fakta och legender upp till ytan. Populär Arkeologi. Nr 3, 2007 sid 4 8. Lindström, J. & von Arbin, S I Tidans mynning. Medeltida fiskeanläggningar och en 1800-talspråm. Leksbergs socken och Mariestads stad, Mariestads kommun. Arkeologisk förundersökning. Bohusläns museum Rapport 2005:60. Ternström, C Stensö. En borganläggning i Östergötland och förhållandena kring denna. Uppsats i medeltidsarkeologi. Lunds univeritet. Ternström, C. 2003a. Mauritzberg. Arkeologisk utredning, etapp 1 och 2. Rapport Östergötlands länsmuseum 96:2003. Ternström, C. 2003b. Mauritzberg vägar. Arkeologisk utredning, etapp 1. Rapport Östergötlands länsmuseum 97:2003. Ternström, C Kulturhistorisk inventering i Östergötlands skärgård. Länsstyrelsen i Östergötlands län Rapport 2006:39. Ternström, C Utredning med anledning av eventuell förekomst av lagskyddad fast fornlämning under vatten vid Mauritzberg, Östra Husby socken, Norrköpings kommun, Östergötlands län. Riksantikvarieämbetet, Avdelningen för arkeologiska undersökningar, UV Öst, PM 2007:8. Ternström, C Väg 893. Grindtorp Mauritzberg. RAÄ 396, 429, 445, 446, 447 och 448, Östra Husby socken, Norrköpings kommun, Östergötlands län. Arkeologisk utredning, etapp 1. Riksantikvarieämbetet, Avdelningen för arkeologiska undersökningar, UV Öst, Rapport 2007:72. Övriga referenser fmis.raa.se gis.lst.se/lstgis e.lst.se www. vk.se/article.jsp?article= Arkeologisk förundersökning av lämningen UV 2 vid Mauritzberg

11 Administrativa uppgifter Län: Östergötland Kommun: Norrköping Socken: Östra Husby Plats: Mauritzberg Riksantikvarieämbetet dnr: Projektnummer: Intrasisprojekt: O2008:87 Rapportnummer: 2012:29 Referenssystem: Sweref 99 TM Undersökningens mittpunkt: X , Y Länsstyrelsens dnr: Länsstyrelsens handläggare: Annika Toll/Jan Eriksson Ansvarig arkeolog: Clas Ternström Personal: Jens Lindström och Eduardo Roa, SMM Provnummer: Ua-29583, Ua (Ångströmlaboratoriet) Beställare: Länsstyrelsen Östergötland Kostnadsansvarig: Mauritzberg AB Arkeologisk förundersökning av lämningen UV 2 vid Mauritzberg 11

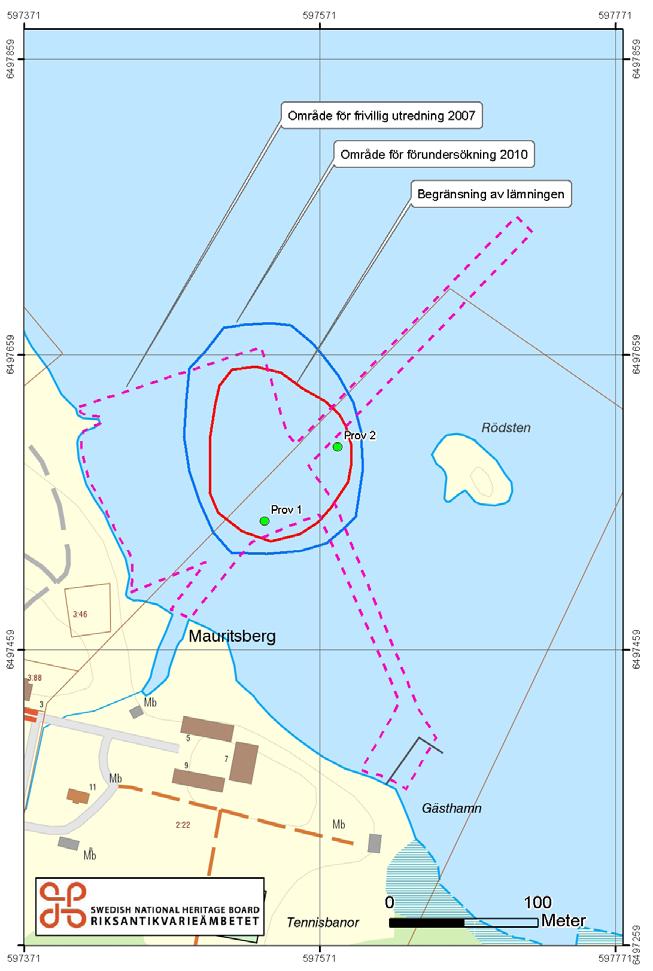

12 Bilaga 1. Detaljkarta 12 Arkeologisk förundersökning av lämningen UV 2 vid Mauritzberg

13 Bilaga C-dateringar Arkeologisk förundersökning av lämningen UV 2 vid Mauritzberg 13
