1 uv öst rapport 2008:7 kulturhistoriskt planeringsunderlag Fornlämningar och boplatslägen vid Målserum RAÄ 25, 89, 106, 111, 175, 176, 178 samt utredningsobjekt Målserum 1 3 Västerviks socken och kommun Kalmar län Dnr Clas Ternström

2 uv öst rapport 2008:7 kulturhistoriskt planeringsunderlag Fornlämningar och boplatslägen vid Målserum RAÄ 25, 89, 106, 111, 175, 176, 178 samt utredningsobjekt Målserum 1 3 Västerviks socken och kommun Kalmar län Dnr Clas Ternström 1

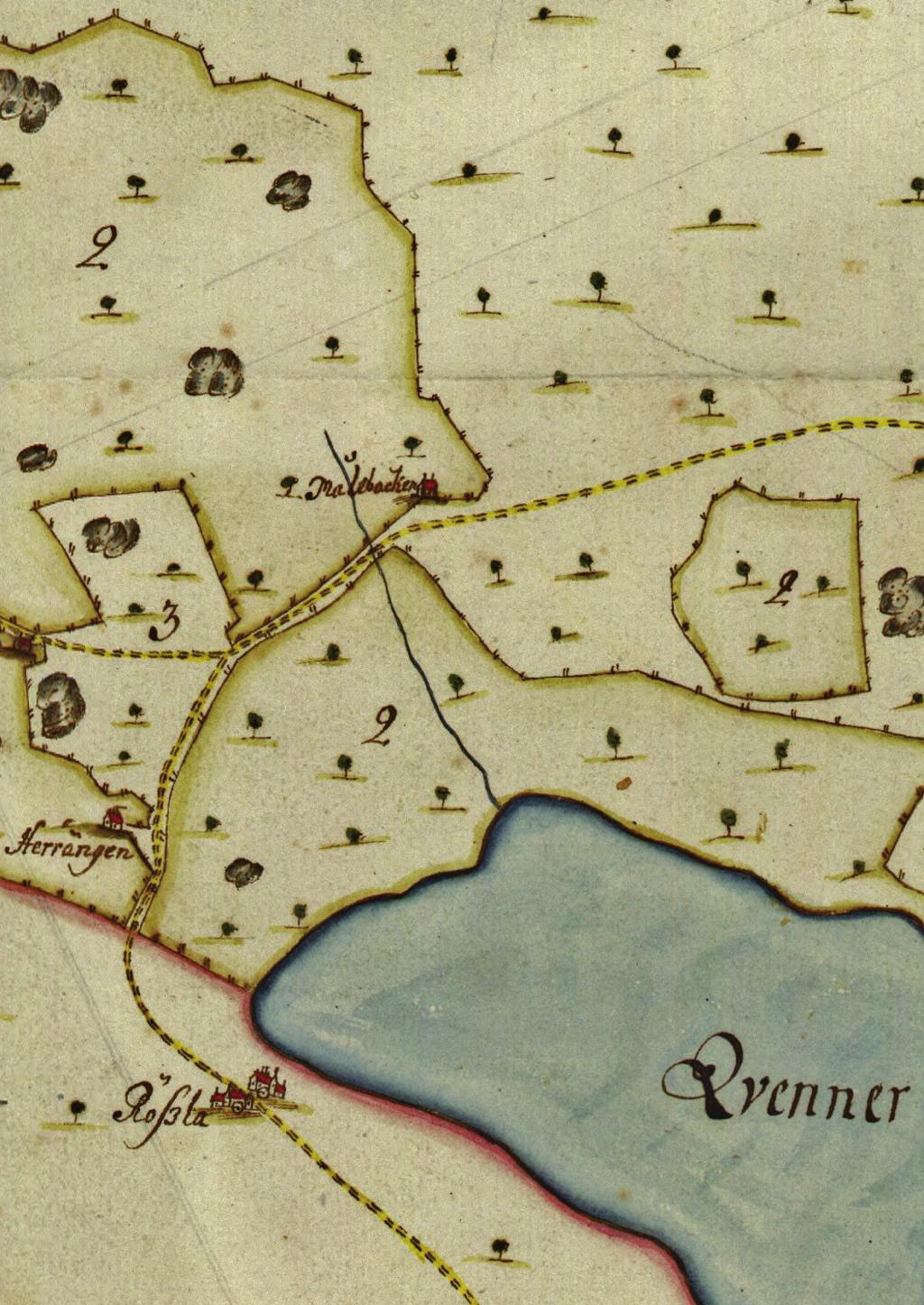

3 Riksantikvarieämbetet Avdelningen för arkeologiska undersökningar UV Öst Roxengatan 7, Linköping Tel Fax Omslagsbild Utdrag ur Västerviks stadskarta från år 1707 med Gamla Målserum markerat. Produktion/grafisk form Britt Lundberg Grafik Lars Östlin Utskrift UV Öst, Linköping 2008 Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr L 1999/ Riksantikvarieämbetet UV Öst, Rapport 2008:7 ISSN

4 Innehåll Bakgrund 5 Syfte och genomförande 5 Kulturmiljö och topografi 5 Skyddade områden 7 Motivering för Riksintresset 7 Uttryck för Riksintresset 7 Resultat 7 Åtgärdsförslag 9 Referenser 10 Litteratur 10 Kartor 10 Övriga referenser 10 Administrativa uppgifter 11 Bilaga 1. Beskrivning av objekt 12 Bilaga 2. Beskrivning av nyfynd 12 Tranås Jönköping Huskvarna Nässjö Eksjö Vimmerby Västervik Jönköpings län Vetlanda Hultsfred Gislaved Sävsjö Oskarshamn Värnamo Ljungby Kronobergs län Växjö Kalmar län Nybro Kalmar Borgholm Älmhult Markaryd Fig 1. Karta över Kalmar län med utredningsområdet markerat. 3

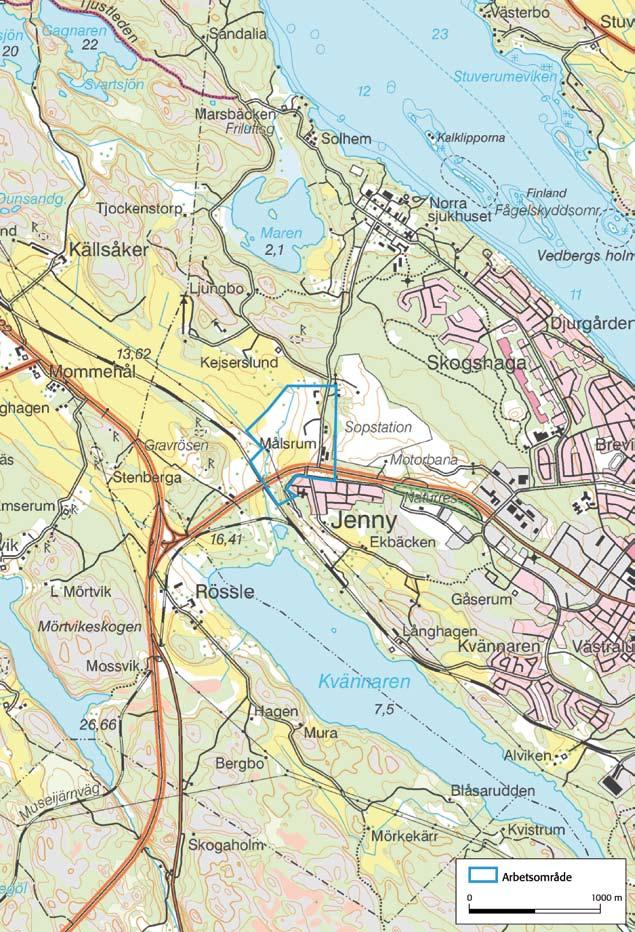

5 Fig 2. Utdrag ur analoga Topografiska kartan med utredningsområdet markerat. Skala 1:

6 Kulturhistoriskt planeringsunderlag Fornlämningar och boplatslägen vid Målserum Bakgrund Riksantikvarieämbetet, Avdelningen för arkeologiska undersökningar, UV Öst har efter beställning från Västerviks kommun tagit fram ett kulturhistoriskt underlag över ett område mellan E22:an och Västerviks tätort, Västerviks socken, Västerviks kommun, Kalmar län. Anledningen är att Västerviks kommun arbetar med att detaljplanelägga området väster om Västerviks tät ort. Det nu aktuella området ansluter i norr till ett område som tidigare varit föremål för en kulturhistorisk utredning och särskild utredning (Ternström 2006, 2007a och 2007b. Se även Nilsson 2005). Inom ramen för det nu aktuella planarbetet önskar man ett kulturhistoriskt planeringsunderlag. Syftet med detta har varit att ge en bild över fornlämningar och övriga kulturhistoriska lämningar och målsättningen har varit att den ska motsvara en särskild arkeologisk utredning, etapp 1, enligt Lag (SFS 1988:950) om kulturminnen m m (KML). Om arbetet uppfyller kraven på en sådan avgör Länsstyrelsen i Kalmar län. Resultatet ska ligga till grund för det fortsatta planarbetet, samt kunna utgöra underlag för länsstyrelsens bedömningar i ärendet. Syfte och genomförande Syftet med arbetet var att ge en översiktlig bild av områdets historia och kulturhistoriska karaktärsdrag, beskriva samtliga synliga forn- och kulturlämningar, samt markera dessa på en karta. Vidare skulle områden avgränsas som bedömdes innehålla lagskyddade lämningar utan synlig markering ovan mark och lämna förslag på eventuella fortsatta arkeologiska insatser inom områdena. Utredningen genomfördes i två steg. Inledningsvis gjordes en genomgång av fornminnesregister och arkiv. Vid detta moment studerades även historiskt kartmaterial. Därefter gjordes en inventering av området genom terrängrekognoscering. I samband med fältarbetet gjordes även fördjupade arkivstudier lokalt. Dokumentationen av lämningar genomfördes med GPS i Riksantikvarieämbetets FältGIS för direkt inrapportering i Fornminnesregistret (FMIS). Vidare användes digital fotografering och beskrivningar av nyupptäckta lämningar upprättades. Resultaten förvaras i Riksantikvarieämbetets digitala dokumentationssystem Intrasis samt i FMIS. Denna rapport kan användas som underlag till Länsstyrelsen vid en kommande ansökan om tillstånd till exploatering. Det är Länsstyrelsen som fattar beslut i ärendet och avgör vilka arkeologiska åtgärder som kan komma att krävas. Kulturmiljö och topografi Här följer en kortfattad översikt av topografi och fornlämnings- och kulturmiljö. Området har nyligen analyserats och beskrivits på ett föredömligt sätt i en rapport av Veronica Palm, Västerviks museum, varför jag ser det rimligt att hänvisa dit (Palm 2007a och 2007b). Utredningsområdet omfattar ca 42 ha. Området utgörs i huvudsak av en flack västsluttning ner mot en dalgång och en mindre våtmark och i öster reser sig marken markant för att bakom ridskolan ansluta till ett klapperstensfält och en rullstensås. Landskapets riktning är nordväst-sydöst med bergryggar, havsvikar, sjöar och åkermark. Historiskt har utredningsområdet legat under Västerviks stad. Marken har under historisk tid nyttjats till betesmark och åkerjord för gårdarna i området. Inom området ligger idag ridskolan vid Målserum, eller Nya Målserum. I det historiska kartmaterialet finns torpet Målebachien med på 1707 års karta. Drygt 150 år senare, på 1858 års stadskarta, finns två Målserumsgårdar, Gamla och Nya. 5

7 Västervik 177 X Västervik 31:1 Västervik 84:1 Västervik 31:2 Västervik 30:1 / Västervik 32:1 Västervik 175 Västervik 111 Västervik 24:2 Objekt 3 Västervik 24:1 Västervik 89:1!!!!!!!!!!!!!!!!!!!!!!!! X Objekt 1 Y Västervik 178 Objekt 2 Västervik 176 Västervik 106:1!!!!!!!! Västervik 25:1 Västervik 25:2 Objekt Arbetsområde Bevakningsobjekt Ej kulturhistorisk lämning Fast fornlämning Undersökt och borttagen Uppgift om Övrig kulturhistorisk lämning m Västervik 104:1 Y !!!!! Fig 3. Utdrag ur digitala Fastighetskartan med området och samtliga RAÄ-nummer och utredningsobjekt markerade. 6

8 Idag består bebyggelsen i utredningsområdet av ridskolan vid Nya Målserum. Mellan ridskolans hästhagar och dess byggnader går vägen mot sjön Maren och Gertrudsviksområdet. I områdets nordöstra del finns ett par bostadshus, en bilskrot, Västerviks avfallsdeponi och en cementvarufabrik. Gamla Målserum är idag rivet och på platsen finns endast den äldre vägsträckningen med sin stenbro, RAÄ 89, kvar. Drygt 500 m väster om området, vid Herrmanstorp på andra sidan dalgången, ligger ett stort område med fornlämningar. Dessa består av gravar i form av stensättningar och rösen, hällristningar i form av skålgropar på block och skärvstenshögar som indikerar boplatslägen från framför allt bronsålder (Riksintresse K91 Källsåker). Delar av området har undersökts arkeologiskt inför ombyggnaden av väg E22 år Här påträffades bland annat lämningarna efter två hus från bronsålder och en grav (Sarnäs 1993). Vidare har boplatslämningar påträffats i utredningsområdets södra del i samband med VAschaktning år Vid en besiktning kunde man konstatera att man grävt igenom något som tolkas som en större boplats, RAÄ 106. Öster om ridskolan undersöktes år 1964 två skadade gravar i form av stensättningar eller rösen, RAÄ 25. Gravarna innehöll bland annat brända ben, keramik och hartstätningar. Norr om utredningsområdet ligger ett gravfält och gravar, RAÄ27, 28 och 29, vilka kan dateras till järnåldern. Gravarna består här av högar och stensättningar. I närheten av gravfältet finns även ett flertal stenblock med skålgropar, exempelvis RAÄ 31, 84 och 86. Skålgropar anses utgöra en stark indikator på förekomst av boplatslämningar från brons- och järnålder. Väster om gravfältet och nordväst om området ligger boplatsen RAÄ 177, som nyligen påträffades och utredningsgrävdes inför detaljplanearbete (Ternström 2007a och 2007b). Inom området ligger även bland annat boplatserna RAÄ 175 och 176. Dessa har nyligen påträffats och delvis undersökts i samband med förläggande av VA-ledning. Vid undersökningen framkom en stor mängd anläggningar och ett rikt fyndmaterial (Palm 2007a och 2007b). Mycket talar för att boplatserna RAÄ 175, 176 och 177, samt även 106 är delar i ett stort sammanhängande boplatskomplex och att dalgången varit ett centralt område under förhistorisk tid. Boplatser i miljöer som denna är oftast inte synliga ovan mark. Skyddade områden Utredningsområdet som helhet är beläget inom Riksintresse för kulturmiljövården nummer 91 i Kalmar län. Riksintresset motiveras av den rika fornlämningsmiljön, bebyggelsen i området samt odlingslandskapet som helhet. Motivering för Riksintresset Fornlämningsrikt område med gravar från bronsålder och järnålder med en påfallande variationsrikedom och monumentalitet. Uttryck för Riksintresset Rösen och stensättningar från bronsålder och äldre järnålder. Höggravfält från yngre järnålder vid Källsåker. För fullständig beskrivning av Riksintresset hänvisas till Länsstyrelsen i Kalmar län: www5.h.lst.se/verksam/kultur/kmiljo/u_riks/vastervik/ pdf ( ). Riksintressen för kulturmiljövården har lagskydd enligt miljöbalken 3 kapitlet 6. Där framgår att mark- och vattenområden samt fysisk miljö i övrigt som har betydelse från allmän synpunkt på grund av deras naturvärden eller kulturvärden eller med hänsyn till friluftslivet skall så långt möjligt skyddas mot åtgärder som kan påtagligt skada natur- eller kulturmiljön. Resultat Här ges en kulturhistorisk beskrivning och analys av utredningens resultat utifrån såväl inventering som arkivstudier. De fullständiga beskrivningarna över de enskilda objekten och nyupptäckta lämningarna återfinns i bilagorna och dess läge i terrängen visas i figur 3. 7

9 Vid utredningens inledning var sju lämningar registrerade inom området, varav tre utgjorde fast fornlämning, två var undersökta och borttagna och två utgjorde övrig kulturhistorisk lämning. Vid utredningen påträffades en ny lämning samt att två presumtiva lägen för dold fornlämning lokaliserades. Den nyupptäckta lämningen fick status bevakningsobjekt samt att den antikvariska statusen ändrades för två av lämningarna (se tabell nedan). Nyfyndet och ändringarna har rapporterats in till Fornminnesregistret (FMIS) och kan sökas fram här: Nedan presenteras lämningarna i en tabell med förslag på vidare antikvariska åtgärder under förutsättning att exploatering tillåts i området. Dessa åtgärder är rekommendationer, då det alltid är Länsstyrelsen som beslutar i dessa frågor. Utredningsobjekt Id Typ Föreslagen åtgärd Objekt 1 Boplatsläge Utredning, etapp2 Objekt 2 Boplatsläge Utredning, etapp2 Objekt 3 Boplatsläge Utredning, etapp2 Tidigare registrerade lämningar Id Lämningsyp Antikvarisk status Föreslagen åtgärd RAÄ 25:1 Grav undersökt och borttagen Ingen åtgärd RAÄ 25:2 Grav undersökt och borttagen Ingen åtgärd RAÄ 111 Stensättning Fast fornlämning Förundersökning RAÄ 175 Boplats Fast fornlämning Förundersökning RAÄ 176 Boplats Fast fornlämning Förundersökning Tidigare registrerade lämningar med förändringar Id Lämningsyp Tidigare status Ny status Föreslagen åtgärd RAÄ 89 Bro övrig kulturhist lämning Fast fornlämn Kvarligga RAÄ 106 Boplats? övrig kulturhist lämning Bevakningsobj Utredning, etapp 2 Nyfynd Id Lämningsyp Antikvarisk status Föreslagen åtgärd RAÄ 178 Bytomt/gårdstomt Bevakningsobjekt utredning, etapp 2 Fig 4. Tabell över samtliga lämningar med förslag till vidare åtgärder. Utförligare beskrivningar av objekt och nyfynd finns i bilagorna. För beskrivningar av tidigare registrerade lämningar hänvisas till Fornminnesregistret (FMIS). 8

10 Åtgärdsförslag Området som helhet utgör Riksintresse för kulturmiljövården. Enligt Miljöbalken ska Riksintresse områden så långt möjligt skyddas mot åtgärder som kan påtagligt skada natur- eller kulturmiljön. En exploatering i denna del av Riksintresseområdet bedöms inte påtagligt skada de värden utifrån vilka Riksintresset motiveras. Om exploatering är möjlig avgör Länsstyrelsen. Fast fornlämning skyddas enlig Lag (SFS 1988:950) om kulturminnen mm. Under förutsättning att exploatering får ske här föreslås arkeologisk förundersökning för de fasta fornlämningarna. Syftet med en arkeologisk förundersökning är att fastställa fornlämningens art, karaktär, ålder och utbredning. De fasta fornlämningar som består av boplatser har inget stort upplevelsevärde men innehåller viktig kunskap kring områdets förhistoria, så kallat kunskapseller preparatsvärde. Stenvalvsbron i områdets sydvästra del har inget direkt arkeologiskt värde, men väl upplevelsevärde och pedagogiska värden. Den vittnar om en byggnadstradition och en infrastruktur från en tid inte avlägsen i tid, men väl i teknik. Självklart kan man inte gräva ut bron, utan den bör få ligga kvar orörd på sin plats. Bevakningsobjekt är lämningar vars status vid utredningstillfället inte har kunnat fastställas. Vid dessa bör man gå vidare med en arkeologisk utredning, etapp 2, för att fastställa om det rör sig om en fast fornlämning. Exempelvis har den eventuella boplatsen RAÄ 106 och gårdstomten vid Gamla Målserum, RAÄ 178, fått denna status, då det inte är möjligt att fastställa om det finns lagskyddad fornlämning bevarad under mark. Lämningarna RAÄ 25:1 och 25:2 har status undersökt och borttagen. Detta är en markering att här har funnits lämningar vilka arkeologiskt undersökts och tagits bort. Beroende på lämningstyp, läge i terrängen, undersökt yta och resultat vid undersökningen kan detta vara en indikation på att gå vidare med undersökningar i anslutning till platsen. I detta fall föreslås dock inga vidare åtgärder. Utredningsobjekt är områden som på grund av sin topografi och fornlämningsmiljö kan förväntas innehålla dold fornlämning. Åtgärden här föreslås bli arkeologisk utredning, etapp 2. Syftet med den arkeologiska utredningen, etapp 2, är att fastställa om lagskyddad fornlämning är belägen under mark. Det bör dock framhållas att målsättningen bör vara att samtliga lämningar i möjligaste mån bevaras. Ansökan om tillstånd enligt Lag (1988:950) om kulturminnen m m ställs till Länsstyrelsen i Kalmar län, vilka beslutar i ärendet. Linköping i februari 2008 Clas Ternström 9

11 Referenser Litteratur Bellander, E Fasta fornlämningar i Västervik stadsområde, Småland. Riksantikvarieämbetet. Nilsson, P Gertrudsvik Sjöstad. Arkeologisk utredning, etapp 1. Rapport RAÄ UV Öst 2005:27. Palm, V. 2007a. Boplatslämningar vid Målserum. Västervik 3:1 m fl. Västerviks stad och kommun, Småland Arkeologisk utredning Rapport februari Kalmar läns museum. Stiftelsen Västerviks museum. Palm, V. 2007b. Boplatslämningar vid Målserum. Västervik 3:1 m fl, Västerviks stad och kommun, Småland. Arkeologisk undersökning Rapport december Kalmar läns museum. Stiftelsen Västerviks museum. Petersen, C-G Socknar och gårdar i Tjust. Riksantikvarieämbetet Riksintressanta kulturmiljöer i Sverige. Förteckning. Underlag för tillämpning av naturresurslagen 2 kap 6. Stockholm. Sarnäs, P Vägar i tid och rum en arkeologisk undersökning inför ombyggnaden av E22:an vid Västervik. Kalmar län Årsbok för kulturhistoria och hembygdsvård. Meddelanden från Kalmar läns hembygdsförbund och Stiftelsen Kalmar läns museum. Ternström, C Kulturmiljön runt sjön Maren. Arkeologisk utredning, etapp 1. Rapport RAÄ UV Öst 2006:23. Ternström, C. 2007a. Forn- och kulturlämningar söder om sjön Maren. Kulturhistoriskt planeringsunderlag. Rapport RAÄ UV Öst 2007:4. Ternström, C. 2007b. Boplatslämningar från yngsta stenålder och äldsta bronsålder. Arkeologisk utredning, etapp 2. Rapport RAÄ UV Öst 2007:68. Kartor G111-1:4, Västerviks stad, Ekonomiska kartan från 1940-tal, blad 7G 0j, 7G 1j. Generalstabskartan, blad Västervik. Ljunggrens stadskarta över Västervik från år Övriga referenser

12 Administrativa uppgifter Län: Kalmar Landskap: Småland Kommun: Västervik Socken: Västervik Plats: Målserum Läge: Ekonomiskt kartblad 7G 0j, 7G 1j Undersökningens mittpunkt: X , Y Koordinatsystem: RT90, 2,5 gon V Höjdsystem: RH00 Riksantikvarieämbetet dnr: Projektnummer: Intrasisprojekt: O Rapportnummer: 2008:7 Ansvarig arkeolog: Clas Ternström Beställare: Västerviks kommun, Kommunledningskontoret Kostnadsansvarig: Som ovan Undersökningstid: Undersökningsområde: Ca 42 ha Dokumentationshandlingar: Utredningsmaterialet förvaras på RAÄ UV Öst. Samtliga nyupptäckta lämningar har rapporterats till Fornminnesregistret (FMIS). Fynd: Inga fynd 11

13 Bilaga 1. Beskrivning av objekt Objekt 1 Typ: Boplatsläge. Ekonomiskt kartblad: 7G 1j. Terräng: Skogsmark. M ö h: Beskrivning: Topografiskt lämpligt boplatsläge, oregelbundet, ca 160x80 m (N-S), bestående av en mot Ö flackt sluttande yta. I Ö begränsas området av ett vattendrag och i V av utredningsområdets gräns. Området utgör idag hagmark. Topografi och fornlämningsmiljö gör detta till ett mycket bra boplatsläge. Objekt 2 Typ: Boplatsläge. Ekonomiskt kartblad: 7G 0j. Terräng: Lövskog. M ö h: Beskrivning: Topografiskt lämpligt boplatsläge, ca 100x30 m (NNV-SSÖ), bestående av krönet och V-sluttningen av en moränrygg med löv och buskvegetation. Mot V vetter det ut mot en våtmark. I Ö begränsas det av ett delvis utschaktat område. Topografin gör att detta är ett mycket bra boplatsläge. Objekt 3 Typ: Boplatsläge. Ekonomiskt kartblad: 7G 1j. Terräng: Lövskog. M ö h: Beskrivning: Topografiskt lämpligt boplatsläge, oregelbundet, ca 680x250 m (N-S), bestående av en flack moränsluttning mot V. Delar av området är utschaktade genom täktverksamhet och vissa utgör industrimark. I närområdet finns en stor mängd fornlämningar i form av hällristningar, boplatser och gravar. Inom området är dessutom omfattande boplatslämningar delundersökta (Palm 2007a och 2007b). I S begränsas objektet av bostadsbebyggelse, i Ö av berg och bebyggelse, i N av industrimark och i V av topografi. I dag utgör området hagmark. Topografi, fornlämningsförekomst och fornlämningsmiljö gör att detta är ett mycket bra boplatsläge. Bilaga 2. Beskrivning av nyfynd RAÄ 178 Typ: Bytomt/gårdstomt. Ekonomiskt kartblad: 7G 1j. Terräng: V-sluttande hagmark mot vattendrag. M ö h: Beskrivning: Gårdstomt efter Gamla Målserum som enligt historiskt kartmaterial har varit belägen här. Inom ett ca 70x50 m (Ö-V) stort område finns en mängd bearbetad sten och tegelbrockor av stortegel. Inga husgrunder har med säkerhet kunnat identifieras. Äldsta belägg år
