1 Varningsljus och sirener Tas från eget dokument 2 TOLEKA AB - Fenix väg GUSTAVSBERG - Tel Fax

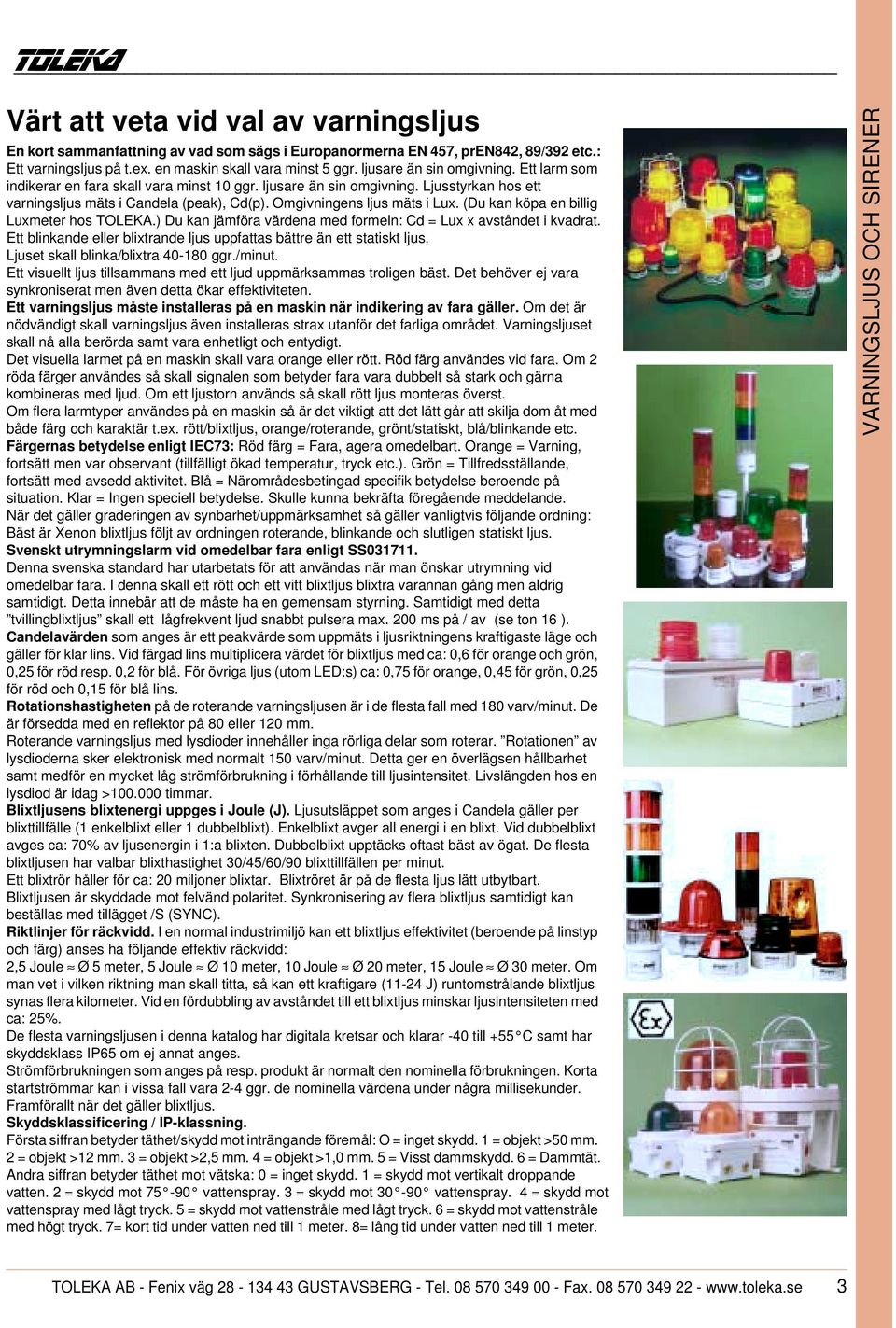

2 Värt att veta vid val av varningsljus En kort sammanfattning av vad som sägs i Europanormerna EN 457, pren842, 89/392 etc.: Ett varningsljus på t.ex. en maskin skall vara minst 5 ggr. ljusare än sin omgivning. Ett larm som indikerar en fara skall vara minst 10 ggr. ljusare än sin omgivning. Ljusstyrkan hos ett varningsljus mäts i Candela (peak), Cd(p). Omgivningens ljus mäts i Lux. (Du kan köpa en billig Luxmeter hos TOLEKA.) Du kan jämföra värdena med formeln: Cd = Lux x avståndet i kvadrat. Ett blinkande eller blixtrande ljus uppfattas bättre än ett statiskt ljus. Ljuset skall blinka/blixtra ggr./minut. Ett visuellt ljus tillsammans med ett ljud uppmärksammas troligen bäst. Det behöver ej vara synkroniserat men även detta ökar effektiviteten. Ett varningsljus måste installeras på en maskin när indikering av fara gäller. Om det är nödvändigt skall varningsljus även installeras strax utanför det farliga området. Varningsljuset skall nå alla berörda samt vara enhetligt och entydigt. Det visuella larmet på en maskin skall vara orange eller rött. Röd färg användes vid fara. Om 2 röda färger användes så skall signalen som betyder fara vara dubbelt så stark och gärna kombineras med ljud. Om ett ljustorn används så skall rött ljus monteras överst. Om flera larmtyper användes på en maskin så är det viktigt att det lätt går att skilja dom åt med både färg och karaktär t.ex. rött/blixtljus, orange/roterande, grönt/statiskt, blå/blinkande etc. Färgernas betydelse enligt IEC73: Röd färg = Fara, agera omedelbart. Orange = Varning, fortsätt men var observant (tillfälligt ökad temperatur, tryck etc.). Grön = Tillfredsställande, fortsätt med avsedd aktivitet. Blå = Närområdesbetingad specifik betydelse beroende på situation. Klar = Ingen speciell betydelse. Skulle kunna bekräfta föregående meddelande. När det gäller graderingen av synbarhet/uppmärksamhet så gäller vanligtvis följande ordning: Bäst är Xenon blixtljus följt av ordningen roterande, blinkande och slutligen statiskt ljus. Svenskt utrymningslarm vid omedelbar fara enligt SS Denna svenska standard har utarbetats för att användas när man önskar utrymning vid omedelbar fara. I denna skall ett rött och ett vitt blixtljus blixtra varannan gång men aldrig samtidigt. Detta innebär att de måste ha en gemensam styrning. Samtidigt med detta tvillingblixtljus skall ett lågfrekvent ljud snabbt pulsera max. 200 ms på / av (se ton 16 ). Candelavärden som anges är ett peakvärde som uppmäts i ljusriktningens kraftigaste läge och gäller för klar lins. Vid färgad lins multiplicera värdet för blixtljus med ca: 0,6 för orange och grön, 0,25 för röd resp. 0,2 för blå. För övriga ljus (utom LED:s) ca: 0,75 för orange, 0,45 för grön, 0,25 för röd och 0,15 för blå lins. Rotationshastigheten på de roterande varningsljusen är i de flesta fall med 180 varv/minut. De är försedda med en reflektor på 80 eller 120 mm. Roterande varningsljus med lysdioder innehåller inga rörliga delar som roterar. Rotationen av lysdioderna sker elektronisk med normalt 150 varv/minut. Detta ger en överlägsen hållbarhet samt medför en mycket låg strömförbrukning i förhållande till ljusintensitet. Livslängden hos en lysdiod är idag > timmar. Blixtljusens blixtenergi uppges i Joule (J). Ljusutsläppet som anges i Candela gäller per blixttillfälle (1 enkelblixt eller 1 dubbelblixt). Enkelblixt avger all energi i en blixt. Vid dubbelblixt avges ca: 70% av ljusenergin i 1:a blixten. Dubbelblixt upptäcks oftast bäst av ögat. De flesta blixtljusen har valbar blixthastighet 30/45/60/90 blixttillfällen per minut. Ett blixtrör håller för ca: 20 miljoner blixtar. Blixtröret är på de flesta ljus lätt utbytbart. Blixtljusen är skyddade mot felvänd polaritet. Synkronisering av flera blixtljus samtidigt kan beställas med tillägget /S (SYNC). Riktlinjer för räckvidd. I en normal industrimiljö kan ett blixtljus effektivitet (beroende på linstyp och färg) anses ha följande effektiv räckvidd: 2,5 Joule Ø 5 meter, 5 Joule Ø 10 meter, 10 Joule Ø 20 meter, 15 Joule Ø 30 meter. Om man vet i vilken riktning man skall titta, så kan ett kraftigare (11-24 J) runtomstrålande blixtljus synas flera kilometer. Vid en fördubbling av avståndet till ett blixtljus minskar ljusintensiteten med ca: 25%. De flesta varningsljusen i denna katalog har digitala kretsar och klarar -40 till +55 C samt har skyddsklass IP65 om ej annat anges. Strömförbrukningen som anges på resp. produkt är normalt den nominella förbrukningen. Korta startströmmar kan i vissa fall vara 2-4 ggr. de nominella värdena under några millisekunder. Framförallt när det gäller blixtljus. Skyddsklassificering / IP-klassning. Första siffran betyder täthet/skydd mot inträngande föremål: O = inget skydd. 1 = objekt >50 mm. 2 = objekt >12 mm. 3 = objekt >2,5 mm. 4 = objekt >1,0 mm. 5 = Visst dammskydd. 6 = Dammtät. Andra siffran betyder täthet mot vätska: 0 = inget skydd. 1 = skydd mot vertikalt droppande vatten. 2 = skydd mot vattenspray. 3 = skydd mot vattenspray. 4 = skydd mot vattenspray med lågt tryck. 5 = skydd mot vattenstråle med lågt tryck. 6 = skydd mot vattenstråle med högt tryck. 7= kort tid under vatten ned till 1 meter. 8= lång tid under vatten ned till 1 meter. TOLEKA AB - Fenix väg GUSTAVSBERG - Tel Fax

3 VÄRT ATT VETA VID VAL AV VARNINGSLJUS Översiktstabell varningsljus Serie Beskrivning Blixt Roter. Rot.LED Blinkar Bl. LED Statisk St.LED Ljud K Höjd 185 x Ø 165 mm J W 120 LED W 120 LED W 120/160 E Höjd 194 x Ø 146 mm 11 J W 120 LED W 120 LED W 120/160 Ja H Höjd 225 x Ø 175 mm J W 120 LED W 120 LED W 120/160 J H 212 x Ø 265 mm, aluminium J W 120 LED W 120 LED W 120/160 G Höjd 220 x Ø 256 mm, IP68 11 J W 120 LED W 120 LED W 120/160 N H 200 x 150 x 80 mm, platt 2,5-11 J W W F H 212 x Ø 265 mm, stål & RF 11 J 40 LED 30 LED 30 LED L Höjd 133 x Ø 123 mm 2,5-11 J 20 W W W M H 135 x Ø 140 mm, aluminium 2,5-11 J 20 W W W R Höjd 95 x Ø 123 mm 2,5-7 J 40 LED W 30 LED W 30 LED Ja S H 95 x Ø 140 mm, aluminium 2,5-7 J 40 LED W 30 LED W 30 LED Ja L101 H 83 x 86 x 86 mm, frontljus 2,5-5 J 3 W 8 LED 3 W 8 LED Ja D Höjd 102 x Ø 79 mm 2,5 J 40 LED W 30 LED W 30 LED P H 115 x Ø 100 mm, aluminium 2,5 J W Q H 56 x Ø100 mm, låg & platt 32 LED XB Höjd 81 x Ø 85 mm 1 J 8 LED 8 LED ULPB Höjd 38 x Ø 75 mm, extra låg 0,75 J XBA Höjd 72 x Ø 93 mm. 2 J SA H 102 x Ø 79 mm, ljustorn 2,5 J 40 LED 5 W 30 LED 5 W 30 LED Ja IPN Informations- & trafikljus Olika Olika Olika Olika MIH Långdistans- & trafikljus Många Många DUPLEX Utrymningslarm flip-flop 5-16 J L101D Utrymningslarm flip-flop 5 J Ja Telefon Telefonsignalstyrda ljus 2,5-11 J 30 LED LA Laddningsbara varningsljus 1,5-11 J 40 LED W 30 LED W 30 LED BExBG Ex-blixtljus, EExd(e) IIC T J 610EX Roterande & blixt i Ex-utf. 11 J W MINI-DEX Små Ex-ljus, EExd IIB T6 2,5 J 40 LED W 30 LED W 30 LED SM87 Ex-blixtljus, EExd IIC T6 5-7 J LG Högintensitets-lampor 450 Cd Fordon Fordonsmont. & magnetfäste 2,5-11 J W W 30 LED 4 TOLEKA AB - Fenix väg GUSTAVSBERG - Tel Fax

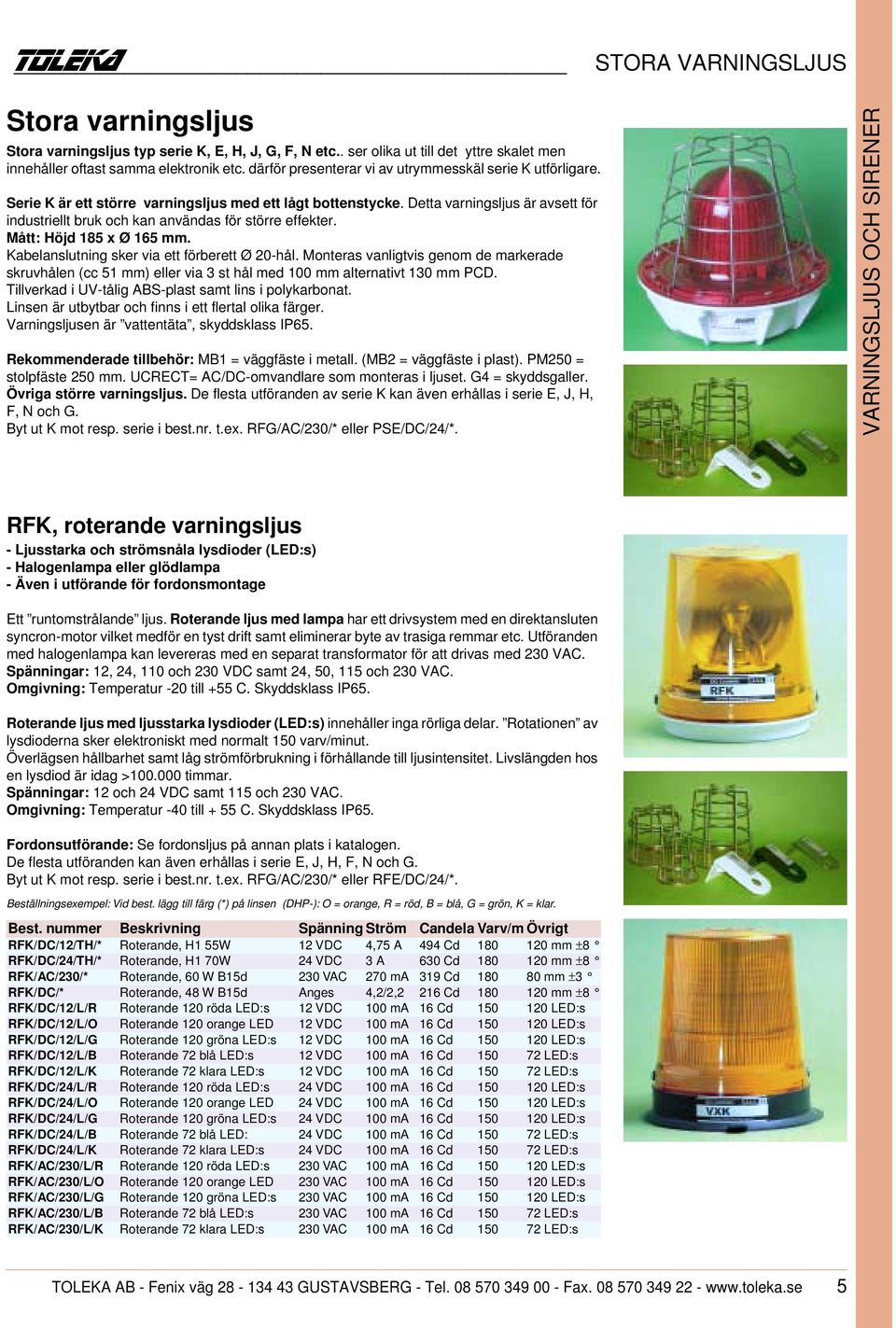

4 STORA VARNINGSLJUS Stora varningsljus Stora varningsljus typ serie K, E, H, J, G, F, N etc.. ser olika ut till det yttre skalet men innehåller oftast samma elektronik etc. därför presenterar vi av utrymmesskäl serie K utförligare. Serie K är ett större varningsljus med ett lågt bottenstycke. Detta varningsljus är avsett för industriellt bruk och kan användas för större effekter. Mått: Höjd 185 x Ø 165 mm. Kabelanslutning sker via ett förberett Ø 20-hål. Monteras vanligtvis genom de markerade skruvhålen (cc 51 mm) eller via 3 st hål med 100 mm alternativt 130 mm PCD. Tillverkad i UV-tålig ABS-plast samt lins i polykarbonat. Linsen är utbytbar och finns i ett flertal olika färger. Varningsljusen är vattentäta, skyddsklass IP65. Rekommenderade tillbehör: MB1 = väggfäste i metall. (MB2 = väggfäste i plast). PM250 = stolpfäste 250 mm. UCRECT= AC/DC-omvandlare som monteras i ljuset. G4 = skyddsgaller. Övriga större varningsljus. De flesta utföranden av serie K kan även erhållas i serie E, J, H, F, N och G. Byt ut K mot resp. serie i best.nr. t.ex. RFG/AC/230/* eller PSE/DC/24/*. RFK, roterande varningsljus - Ljusstarka och strömsnåla lysdioder (LED:s) - Halogenlampa eller glödlampa - Även i utförande för fordonsmontage Ett runtomstrålande ljus. Roterande ljus med lampa har ett drivsystem med en direktansluten syncron-motor vilket medför en tyst drift samt eliminerar byte av trasiga remmar etc. Utföranden med halogenlampa kan levereras med en separat transformator för att drivas med 230 VAC. Spänningar: 12, 24, 110 och 230 VDC samt 24, 50, 115 och 230 VAC. Omgivning: Temperatur -20 till +55 C. Skyddsklass IP65. Roterande ljus med ljusstarka lysdioder (LED:s) innehåller inga rörliga delar. Rotationen av lysdioderna sker elektroniskt med normalt 150 varv/minut. Överlägsen hållbarhet samt låg strömförbrukning i förhållande till ljusintensitet. Livslängden hos en lysdiod är idag > timmar. Spänningar: 12 och 24 VDC samt 115 och 230 VAC. Omgivning: Temperatur -40 till + 55 C. Skyddsklass IP65. Fordonsutförande: Se fordonsljus på annan plats i katalogen. De flesta utföranden kan även erhållas i serie E, J, H, F, N och G. Byt ut K mot resp. serie i best.nr. t.ex. RFG/AC/230/* eller RFE/DC/24/*. Beställningsexempel: Vid best. lägg till färg (*) på linsen (DHP-): O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Candela Varv/m Övrigt RFK/DC/12/TH/* Roterande, H1 55W 12 VDC 4,75 A 494 Cd mm ±8 RFK/DC/24/TH/* Roterande, H1 70W 24 VDC 3 A 630 Cd mm ±8 RFK/AC/230/* Roterande, 60 W B15d 230 VAC 270 ma 319 Cd mm ±3 RFK/DC/* Roterande, 48 W B15d Anges 4,2/2,2 216 Cd mm ±8 RFK/DC/12/L/R Roterande 120 röda LED:s 12 VDC 100 ma 16 Cd LED:s RFK/DC/12/L/O Roterande 120 orange LED 12 VDC 100 ma 16 Cd LED:s RFK/DC/12/L/G Roterande 120 gröna LED:s 12 VDC 100 ma 16 Cd LED:s RFK/DC/12/L/B Roterande 72 blå LED:s 12 VDC 100 ma 16 Cd LED:s RFK/DC/12/L/K Roterande 72 klara LED:s 12 VDC 100 ma 16 Cd LED:s RFK/DC/24/L/R Roterande 120 röda LED:s 24 VDC 100 ma 16 Cd LED:s RFK/DC/24/L/O Roterande 120 orange LED 24 VDC 100 ma 16 Cd LED:s RFK/DC/24/L/G Roterande 120 gröna LED:s 24 VDC 100 ma 16 Cd LED:s RFK/DC/24/L/B Roterande 72 blå LED: 24 VDC 100 ma 16 Cd LED:s RFK/DC/24/L/K Roterande 72 klara LED:s 24 VDC 100 ma 16 Cd LED:s RFK/AC/230/L/R Roterande 120 röda LED:s 230 VAC 100 ma 16 Cd LED:s RFK/AC/230/L/O Roterande 120 orange LED 230 VAC 100 ma 16 Cd LED:s RFK/AC/230/L/G Roterande 120 gröna LED:s 230 VAC 100 ma 16 Cd LED:s RFK/AC/230/L/B Roterande 72 blå LED:s 230 VAC 100 ma 16 Cd LED:s RFK/AC/230/L/K Roterande 72 klara LED:s 230 VAC 100 ma 16 Cd LED:s TOLEKA AB - Fenix väg GUSTAVSBERG - Tel Fax

5 STORA VARNINGSLJUS XFK, blixtljus 5-24 Joule - Hög blixteffekt. Välj 5, 11, 16 eller 24 Joule (36 W) - Dubbelblixt som standard, valbar blixthastighet - UC-utförande fungerar på AC och DC - Även i utförande för fordonsmontage Ett runtomstrålande blixtljus som även syns ovanifrån. Dubbla linser. En inre klar Fresnel-lins samt en yttre färgad lins ger extra brytning och ljusspridning. Skyddad mot felvänd polaritet. Synkronisering av flera ljus samtidigt kan beställas med tillägget /S (SYNC). Dubbelblixt ger 2 st blixtar i snabb följd per blixttillfälle och uppmärksammas därför extra bra. 1:a blixten är ca: 70 % av ljusenergin. Enkelblixt ger all ljusenergi vid ett blixttillfälle. Candelavärden nedan gäller per blixttillfälle. Långlivade och lätt utbytbara blixtrör ger > blixtar. Valbar blixthastighet: 30/45/60/90 blixttillfällen per minut. Spänningar: 12, 24, och 230 VDC samt 115 och 230 VAC. Omgivning: Temperatur -40 till + 55 C. Skyddsklass IP65. Universalspänningsutförande VRA kan arbeta med VDC eller VAC. Fordonsutförande: Se fordonsljus på annan plats i katalogen. De flesta utföranden kan även erhållas i serie E, J, H, F och G. Byt ut K mot resp. serie i best.nr. t.ex. XFG/AC/D/230 eller XFJ/D/24/24. Beställningsexempel: Vid best. lägg till färg (*) på linsen (DHR-): O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Joule Candela Övrigt XFK/UC/D/12/* Dubbelblixtljus 11 J 12 V 1,36 A 11 J 440 Cd XFK/UC/D/24/* Dubbelblixtljus 11 J 24 V 680 ma 11 J 440 Cd XFK/AC/D/230/* Dubbelblixtljus 11 J 230 VAC 80 ma 11 J 440 Cd XFK/UC/VRA/* Universalspänningsutförande V (7 W) 5 J 200 Cd Enkelblixt XFK/D/12/24/* Dubbelblixtljus 24 J 12 V 3,1 A 24 J 960 XFK/D/24/24/* Dubbelblixtljus 24 J 24 V 1,55 24 J 960 XFK/D/230/24/* Dubbelblixtljus 24 J 230 VAC 175 ma 24 J 960 XFK/230/24/* Enkelblixtljus 24 J 230 VAC 175 ma 24 J 960 PSK, blinkande / pulserande varningsljus - Ljusstarka och strömsnåla lysdioder (LED:s) - Glödlampa - Kan kopplas förbi blinkreläet och lysa statiskt - Utförandet med lampa kan styra andra ljus Ett runtomstrålande ljus. Utföranden med lampa kan kopplas förbi blinkreläet och användas statiskt lysande. Levereras med B15d, men kan på begäran erhållas med t.ex. E14 eller E27. De flesta utföranden pulserar med 40 blink/minut (50% på 50% av). Slav-funktion som medför att ett ljus kan styra flera andra ljus. Spänningar: 12 och 24 VDC samt 24, 115 och 230 VAC. Omgivning: Temperatur -20 till + 55 C. Skyddsklass IP65. Utföranden med ljusstarka lysdioder (LED:s) levereras med 120 (röd, orange eller grön) respektive 72 (blå eller klara) lysdioder som pulserar med normalt 120 blink/minut. Lysdioder ger en låg strömförbrukning och lång livslängd. Försedda med jumper som medför att du kan ändra ljuset till statiskt lysande. Spänningar: 12 och 24 VDC samt 115 och 230 VAC. Omgivning: Temperatur -40 till + 55 C. Skyddsklass IP65. De flesta utföranden kan även erhållas i serie E, J, H, F och G. Byt ut K mot resp. serie i best.nr. Beställningsexempel: Vid best. lägg till färg (*) på linsen (DHR-): O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Candela Blink/m Övrigt PSK/DC/12/* Blinkande ljus, 48 W, B15d 12 VDC 4 A 50 Cd 40 Slav 21 W PSK/DC/24/* Blinkande ljus, 48 W, B15d 24 VDC 2 A 50 Cd 40 Slav 48 W PSK/AC/230/* Blinkande ljus, 60 W, B15d 230 VAC 260 ma 60 Cd 40 Slav 300 W PSK/DC/12/L/* Blinkande 120 *= R/O/G LED:s 12 VDC 300 ma 16 Cd LED:s PSK/DC/12/L/* Blinkande 72 *= B/K LED:s 12 VDC 300 ma 16 Cd LED:s PSK/DC/24/L/R Blinkande 120 röda LED:s 24 VDC 150 ma 16 Cd LED:s PSK/DC/24/L/O Blinkande 120 orange LED 24 VDC 150 ma 16 Cd LED:s PSK/DC/24/L/G Blinkande 120 gröna LED:s 24 VDC 150 ma 16 Cd LED:s PSK/DC/24/L/B Blinkande 72 blå LED:s 24 VDC 150 ma 16 Cd LED:s PSK/DC/24/L/K Blinkande 72 klara LED:s 24 VDC 150 ma 16 Cd LED:s PSK/AC/230/L/* Blinkande 120 *= R/O/G LED:s 230 VAC 25 ma 16 Cd LED:s PSK/AC/230/L/* Blinkande 72 *= B/KLED:s 230 VAC 25 ma 16 Cd LED:s 6 TOLEKA AB - Fenix väg GUSTAVSBERG - Tel Fax

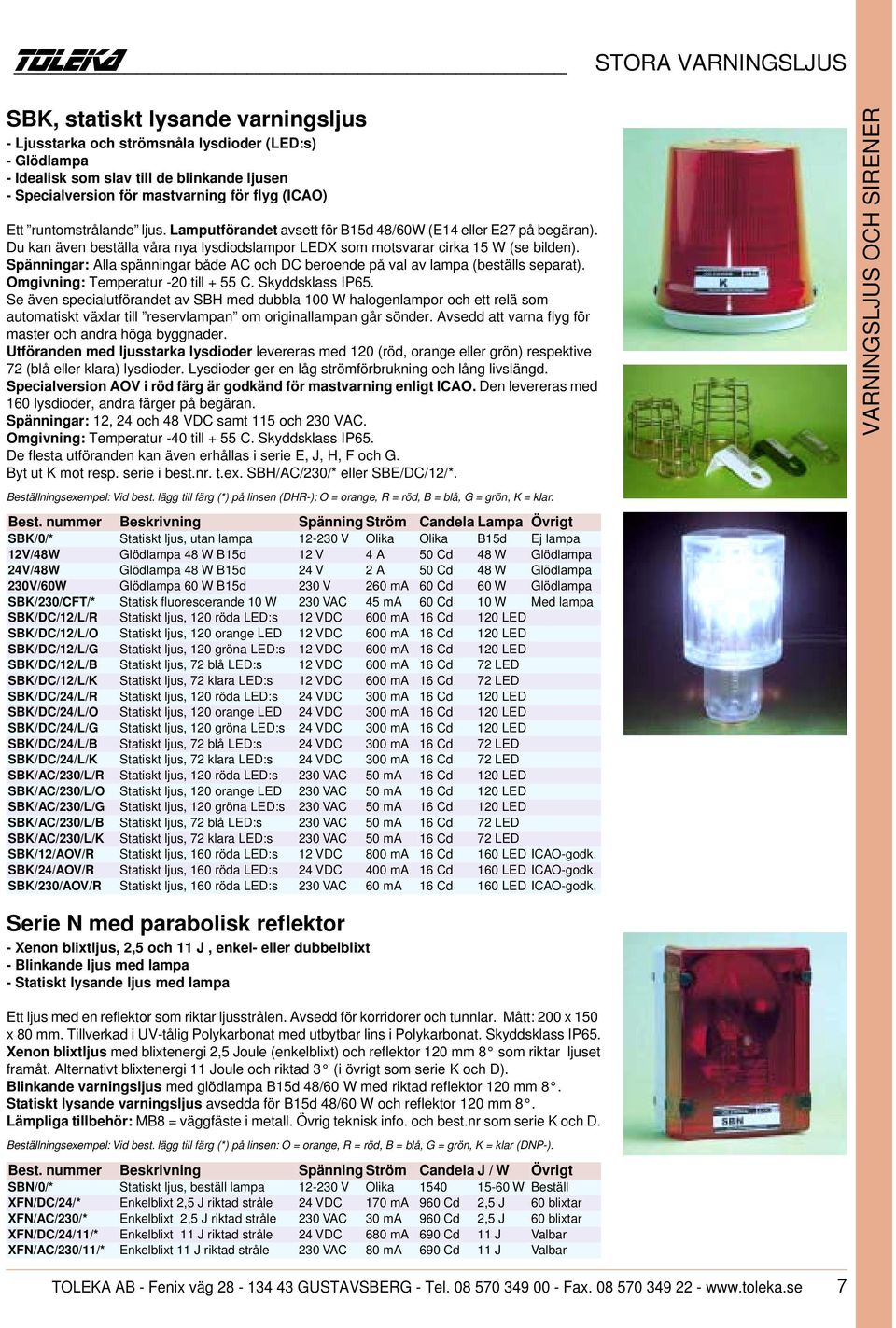

6 STORA VARNINGSLJUS SBK, statiskt lysande varningsljus - Ljusstarka och strömsnåla lysdioder (LED:s) - Glödlampa - Idealisk som slav till de blinkande ljusen - Specialversion för mastvarning för flyg (ICAO) Ett runtomstrålande ljus. Lamputförandet avsett för B15d 48/60W (E14 eller E27 på begäran). Du kan även beställa våra nya lysdiodslampor LEDX som motsvarar cirka 15 W (se bilden). Spänningar: Alla spänningar både AC och DC beroende på val av lampa (beställs separat). Omgivning: Temperatur -20 till + 55 C. Skyddsklass IP65. Se även specialutförandet av SBH med dubbla 100 W halogenlampor och ett relä som automatiskt växlar till reservlampan om originallampan går sönder. Avsedd att varna flyg för master och andra höga byggnader. Utföranden med ljusstarka lysdioder levereras med 120 (röd, orange eller grön) respektive 72 (blå eller klara) lysdioder. Lysdioder ger en låg strömförbrukning och lång livslängd. Specialversion AOV i röd färg är godkänd för mastvarning enligt ICAO. Den levereras med 160 lysdioder, andra färger på begäran. Spänningar: 12, 24 och 48 VDC samt 115 och 230 VAC. Omgivning: Temperatur -40 till + 55 C. Skyddsklass IP65. De flesta utföranden kan även erhållas i serie E, J, H, F och G. Byt ut K mot resp. serie i best.nr. t.ex. SBH/AC/230/* eller SBE/DC/12/*. Beställningsexempel: Vid best. lägg till färg (*) på linsen (DHR-): O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Candela Lampa Övrigt SBK/0/* Statiskt ljus, utan lampa V Olika Olika B15d Ej lampa 12V/48W Glödlampa 48 W B15d 12 V 4 A 50 Cd 48 W Glödlampa 24V/48W Glödlampa 48 W B15d 24 V 2 A 50 Cd 48 W Glödlampa 230V/60W Glödlampa 60 W B15d 230 V 260 ma 60 Cd 60 W Glödlampa SBK/230/CFT/* Statisk fluorescerande 10 W 230 VAC 45 ma 60 Cd 10 W Med lampa SBK/DC/12/L/R Statiskt ljus, 120 röda LED:s 12 VDC 600 ma 16 Cd 120 LED SBK/DC/12/L/O Statiskt ljus, 120 orange LED 12 VDC 600 ma 16 Cd 120 LED SBK/DC/12/L/G Statiskt ljus, 120 gröna LED:s 12 VDC 600 ma 16 Cd 120 LED SBK/DC/12/L/B Statiskt ljus, 72 blå LED:s 12 VDC 600 ma 16 Cd 72 LED SBK/DC/12/L/K Statiskt ljus, 72 klara LED:s 12 VDC 600 ma 16 Cd 72 LED SBK/DC/24/L/R Statiskt ljus, 120 röda LED:s 24 VDC 300 ma 16 Cd 120 LED SBK/DC/24/L/O Statiskt ljus, 120 orange LED 24 VDC 300 ma 16 Cd 120 LED SBK/DC/24/L/G Statiskt ljus, 120 gröna LED:s 24 VDC 300 ma 16 Cd 120 LED SBK/DC/24/L/B Statiskt ljus, 72 blå LED:s 24 VDC 300 ma 16 Cd 72 LED SBK/DC/24/L/K Statiskt ljus, 72 klara LED:s 24 VDC 300 ma 16 Cd 72 LED SBK/AC/230/L/R Statiskt ljus, 120 röda LED:s 230 VAC 50 ma 16 Cd 120 LED SBK/AC/230/L/O Statiskt ljus, 120 orange LED 230 VAC 50 ma 16 Cd 120 LED SBK/AC/230/L/G Statiskt ljus, 120 gröna LED:s 230 VAC 50 ma 16 Cd 120 LED SBK/AC/230/L/B Statiskt ljus, 72 blå LED:s 230 VAC 50 ma 16 Cd 72 LED SBK/AC/230/L/K Statiskt ljus, 72 klara LED:s 230 VAC 50 ma 16 Cd 72 LED SBK/12/AOV/R Statiskt ljus, 160 röda LED:s 12 VDC 800 ma 16 Cd 160 LED ICAO-godk. SBK/24/AOV/R Statiskt ljus, 160 röda LED:s 24 VDC 400 ma 16 Cd 160 LED ICAO-godk. SBK/230/AOV/R Statiskt ljus, 160 röda LED:s 230 VAC 60 ma 16 Cd 160 LED ICAO-godk. Serie N med parabolisk reflektor - Xenon blixtljus, 2,5 och 11 J, enkel- eller dubbelblixt - Blinkande ljus med lampa - Statiskt lysande ljus med lampa Ett ljus med en reflektor som riktar ljusstrålen. Avsedd för korridorer och tunnlar. Mått: 200 x 150 x 80 mm. Tillverkad i UV-tålig Polykarbonat med utbytbar lins i Polykarbonat. Skyddsklass IP65. Xenon blixtljus med blixtenergi 2,5 Joule (enkelblixt) och reflektor 120 mm 8 som riktar ljuset framåt. Alternativt blixtenergi 11 Joule och riktad 3 (i övrigt som serie K och D). Blinkande varningsljus med glödlampa B15d 48/60 W med riktad reflektor 120 mm 8. Statiskt lysande varningsljus avsedda för B15d 48/60 W och reflektor 120 mm 8. Lämpliga tillbehör: MB8 = väggfäste i metall. Övrig teknisk info. och best.nr som serie K och D. Beställningsexempel: Vid best. lägg till färg (*) på linsen: O = orange, R = röd, B = blå, G = grön, K = klar (DNP-). Best. nummer Beskrivning Spänning Ström Candela J / W Övrigt SBN/0/* Statiskt ljus, beställ lampa V Olika W Beställ XFN/DC/24/* Enkelblixt 2,5 J riktad stråle 24 VDC 170 ma 960 Cd 2,5 J 60 blixtar XFN/AC/230/* Enkelblixt 2,5 J riktad stråle 230 VAC 30 ma 960 Cd 2,5 J 60 blixtar XFN/DC/24/11/* Enkelblixt 11 J riktad stråle 24 VDC 680 ma 690 Cd 11 J Valbar XFN/AC/230/11/* Enkelblixt 11 J riktad stråle 230 VAC 80 ma 690 Cd 11 J Valbar TOLEKA AB - Fenix väg GUSTAVSBERG - Tel Fax

7 STORA VARNINGSLJUS Serie H extra högt ljus - Roterande ljus med lampa eller ljusstarka lysdioder - Xenon blixtljus, 5-24 J, enkel- eller dubbelblixt - Blinkande ljus med lampa eller ljusstarka lysdioder - Statiskt lysande ljus med lampa eller ljusstarka lysdioder - Specialljus för mastmontage enligt ICAO Mått: 225 x Ø 175 mm. Tillverkad i UV-tålig ABS med utbytbar lins i Polykarbonat. IP65. Roterande varningsljus försedda med en reflektor på 120 mm ±8 resp. 80 mm ±3. Beställ med halogenlampa 55/70 W, glödlampa B15d 48/60 W (eller E27) alt. med 120 lysdioder. Xenon blixtljus har valbar blixthastighet. Skyddad mot felvänd polaritet. SYNC på begäran. Blinkande varningsljus med glödlampa B15d 48/60 W (E14 eller E27) alt. med 120 lysdioder. Statiskt lysande varningsljus avsedda för B15d 48/60 W (100 W halogen, E14 eller E27) alt. med 120 ljusstarka lysdioder (LED:s). Kan beställas i ICAO-godkänt utförande för mastmontage med 160 röda lysdioder. Mastljus med dubbellampa. En unik produkt med 2 st 230 V 100 W halogenlampor och ett relä som automatiskt växlar till reservlampan om originallampan går sönder. Varnar flyg för master. Blixtljus 24 J för mastmontage. Extra vibrationståligt med extra kondensatorer. Lämpliga tillbehör: MB1 = väggfäste i metall. G5 = skyddsgaller. Övrig teknisk info. se serie K. Beställningsexempel: Vid best. lägg till färg (*) på linsen: O = orange, R = röd, B = blå, G = grön, K = klar (DHR-/DHP-). Best. nummer Beskrivning Spänning Ström Candela J / W Övrigt RFH/AC/E27/* Roterande ljus, 230 V E VAC 225 ma 225 Cd 50 W 180 varv XFH/D/230/24HP Extra tåligt mastblixtljus 24 J 230 VAC 175 ma 960 Cd 24 J Mastmont. SBH/230/AOV/R 160 röda LED:s för master 230 VAC Mastmont. SBH/230/TH100/* Statiskt 100 W halogenlampa 230 VAC 440 ma 200 Cd 100 W SBH/230/2x100 Mastljus med dubbellampa 230 VAC 440 ma 200 Cd 2x100W Halogen Serie E ett smalt och högt ljus - Roterande ljus med lampa eller ljusstarka lysdioder - Xenon blixtljus, 5-11 J, enkel- eller dubbelblixt - Blinkande ljus med lampa eller ljusstarka lysdioder - Statiskt lysande ljus med lampa eller ljusstarka lysdioder - Kan beställas i kombination med summer/ljudgivare Mått: 194 x Ø 146 mm. Tillverkad i UV-tålig ABS med utbytbar lins i Polykarbonat. IP65. Roterande varningsljus försedda med 80 mm ±3 reflektor. Kan erhållas med halogenlampa 55/70 W (586 / 750 Cd), glödlampa B15d 48/60 W (256 / 319 Cd) eller med 120 ljusstarka lysdioder. RFE kan erhållas i kombination med en ljudgivare som ger ca: 92 dba. Xenon blixtljus har valbar blixthastighet. Skyddad mot felvänd polaritet. SYNC på begäran. Blinkande varningsljus med glödlampa B15d 48/60 W (E14) eller med 120 lysdioder. Statiskt lysande varningsljus avsedda för B15d 48/60 W (på begäran med E14) eller med 120 ljusstarka lysdioder. ICAO-godkänt utförande för mastmontage med 160 röda lysdioder. MFE, multifunktions-led har åtta olika valbara signaltyper. Val av signal kan styras externt alternativt väljas på kretskortet med jumpers. Du kan välja pulsering med 40, 120 eller 300 blink/minut. 2 typer av Wig-wag 120 cykler/minut. Stigning 60 cykler/minut. Avstängt läge. Lämpliga tillbehör: MB1 = väggfäste i metall. MB2 = väggfäste i plast. G4 = skyddsgaller. Övrig teknisk info. och beställningsnummer liknande serie K. Beställningsexempel: Vid best. lägg till färg (*) på linsen: O = orange, R = röd, B = blå, G = grön, K = klar (DER-/DEP-). Best. nummer Beskrivning Spänning Ström Candela J / W Övrigt RFE/AC/230/* Roterande ljus, 60 W B15d 230 VAC 270 ma 319 Cd 60 W 180 varv PSE/DC/24/* Blinkande ljus, 48 W B15d 24 VDC 2 A 50 Cd 48 W 40 blink PSE/AC/230/* Blinkande ljus, 60 W B15d 230 VAC 260 ma 60 Cd 60 W 40 blink SBE/0/* Statiskt ljus, beställ lampa V Olika Olika B15d MFE/DC/24/* Multifunktion med 48 röda LED 24 VDC Cd 48 LED Valbar 8 TOLEKA AB - Fenix väg GUSTAVSBERG - Tel Fax

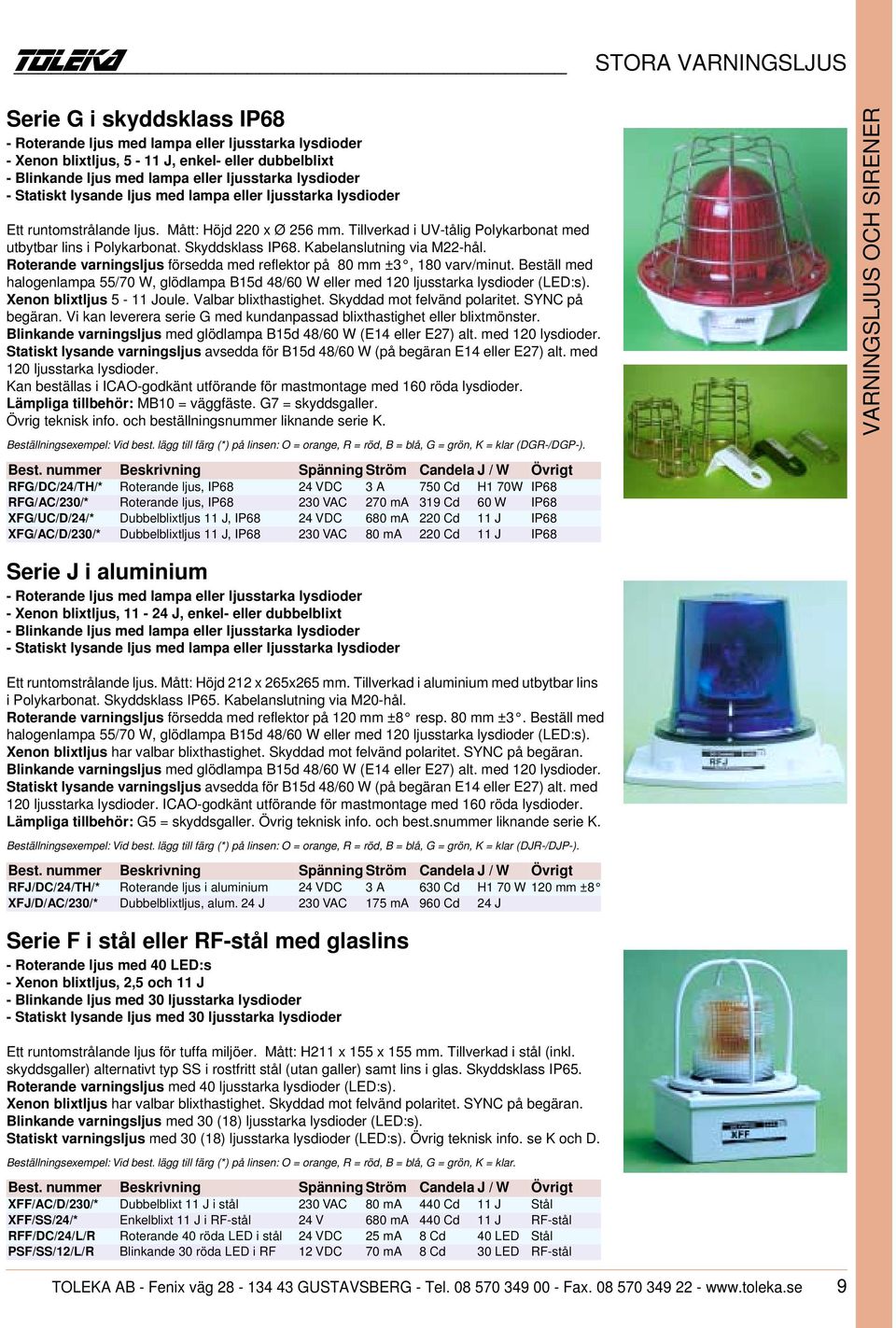

8 STORA VARNINGSLJUS Serie G i skyddsklass IP68 - Roterande ljus med lampa eller ljusstarka lysdioder - Xenon blixtljus, 5-11 J, enkel- eller dubbelblixt - Blinkande ljus med lampa eller ljusstarka lysdioder - Statiskt lysande ljus med lampa eller ljusstarka lysdioder Ett runtomstrålande ljus. Mått: Höjd 220 x Ø 256 mm. Tillverkad i UV-tålig Polykarbonat med utbytbar lins i Polykarbonat. Skyddsklass IP68. Kabelanslutning via M22-hål. Roterande varningsljus försedda med reflektor på 80 mm ±3, 180 varv/minut. Beställ med halogenlampa 55/70 W, glödlampa B15d 48/60 W eller med 120 ljusstarka lysdioder (LED:s). Xenon blixtljus 5-11 Joule. Valbar blixthastighet. Skyddad mot felvänd polaritet. SYNC på begäran. Vi kan leverera serie G med kundanpassad blixthastighet eller blixtmönster. Blinkande varningsljus med glödlampa B15d 48/60 W (E14 eller E27) alt. med 120 lysdioder. Statiskt lysande varningsljus avsedda för B15d 48/60 W (på begäran E14 eller E27) alt. med 120 ljusstarka lysdioder. Kan beställas i ICAO-godkänt utförande för mastmontage med 160 röda lysdioder. Lämpliga tillbehör: MB10 = väggfäste. G7 = skyddsgaller. Övrig teknisk info. och beställningsnummer liknande serie K. Beställningsexempel: Vid best. lägg till färg (*) på linsen: O = orange, R = röd, B = blå, G = grön, K = klar (DGR-/DGP-). Best. nummer Beskrivning Spänning Ström Candela J / W Övrigt RFG/DC/24/TH/* Roterande ljus, IP68 24 VDC 3 A 750 Cd H1 70W IP68 RFG/AC/230/* Roterande ljus, IP VAC 270 ma 319 Cd 60 W IP68 XFG/UC/D/24/* Dubbelblixtljus 11 J, IP68 24 VDC 680 ma 220 Cd 11 J IP68 XFG/AC/D/230/* Dubbelblixtljus 11 J, IP VAC 80 ma 220 Cd 11 J IP68 Serie J i aluminium - Roterande ljus med lampa eller ljusstarka lysdioder - Xenon blixtljus, J, enkel- eller dubbelblixt - Blinkande ljus med lampa eller ljusstarka lysdioder - Statiskt lysande ljus med lampa eller ljusstarka lysdioder Ett runtomstrålande ljus. Mått: Höjd 212 x 265x265 mm. Tillverkad i aluminium med utbytbar lins i Polykarbonat. Skyddsklass IP65. Kabelanslutning via M20-hål. Roterande varningsljus försedda med reflektor på 120 mm ±8 resp. 80 mm ±3. Beställ med halogenlampa 55/70 W, glödlampa B15d 48/60 W eller med 120 ljusstarka lysdioder (LED:s). Xenon blixtljus har valbar blixthastighet. Skyddad mot felvänd polaritet. SYNC på begäran. Blinkande varningsljus med glödlampa B15d 48/60 W (E14 eller E27) alt. med 120 lysdioder. Statiskt lysande varningsljus avsedda för B15d 48/60 W (på begäran E14 eller E27) alt. med 120 ljusstarka lysdioder. ICAO-godkänt utförande för mastmontage med 160 röda lysdioder. Lämpliga tillbehör: G5 = skyddsgaller. Övrig teknisk info. och best.snummer liknande serie K. Beställningsexempel: Vid best. lägg till färg (*) på linsen: O = orange, R = röd, B = blå, G = grön, K = klar (DJR-/DJP-). Best. nummer Beskrivning Spänning Ström Candela J / W Övrigt RFJ/DC/24/TH/* Roterande ljus i aluminium 24 VDC 3 A 630 Cd H1 70 W 120 mm ±8 XFJ/D/AC/230/* Dubbelblixtljus, alum. 24 J 230 VAC 175 ma 960 Cd 24 J Serie F i stål eller RF-stål med glaslins - Roterande ljus med 40 LED:s - Xenon blixtljus, 2,5 och 11 J - Blinkande ljus med 30 ljusstarka lysdioder - Statiskt lysande ljus med 30 ljusstarka lysdioder Ett runtomstrålande ljus för tuffa miljöer. Mått: H211 x 155 x 155 mm. Tillverkad i stål (inkl. skyddsgaller) alternativt typ SS i rostfritt stål (utan galler) samt lins i glas. Skyddsklass IP65. Roterande varningsljus med 40 ljusstarka lysdioder (LED:s). Xenon blixtljus har valbar blixthastighet. Skyddad mot felvänd polaritet. SYNC på begäran. Blinkande varningsljus med 30 (18) ljusstarka lysdioder (LED:s). Statiskt varningsljus med 30 (18) ljusstarka lysdioder (LED:s). Övrig teknisk info. se K och D. Beställningsexempel: Vid best. lägg till färg (*) på linsen: O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Candela J / W Övrigt XFF/AC/D/230/* Dubbelblixt 11 J i stål 230 VAC 80 ma 440 Cd 11 J Stål XFF/SS/24/* Enkelblixt 11 J i RF-stål 24 V 680 ma 440 Cd 11 J RF-stål RFF/DC/24/L/R Roterande 40 röda LED i stål 24 VDC 25 ma 8 Cd 40 LED Stål PSF/SS/12/L/R Blinkande 30 röda LED i RF 12 VDC 70 ma 8 Cd 30 LED RF-stål TOLEKA AB - Fenix väg GUSTAVSBERG - Tel Fax

9 MEDELSTORA VARNINGSLJUS Medelstora varningsljus Medelstora varningsljus typ serie L, M, R, S, L101 etc. ser olika ut till det yttre skalet men innehåller oftast samma elektronik etc. därför presenterar vi av utrymmesskäl serie L utförligare. Serie L nedan är ett medelstort varningsljus med ett lågt bottenstycke. Detta varningsljus är avsett för industriellt bruk och kan användas för medelstora effekter. Mått: Höjd 133 x Ø 123 mm. Kabelanslutning sker via ett förberett hål för Pg 13,5, 16 eller 20 mm. Monteras vanligtvis genom de markerade skruvhålen (cc 51 mm) eller via 3 st hål med 100 mm PCD. Tillverkad i UV-tålig ABS-plast samt lins i polykarbonat. Linsen är utbytbar och finns i ett flertal olika färger. Varningsljusen är vattentäta, skyddsklass IP65. Rekommenderade tillbehör: MB2 = väggfäste i plast. MB1 = väggfäste i metall. PM250 = stolpfäste 250 mm. UCRECT= AC/DC-omvandlare som monteras i ljuset. G2 = skyddsgaller. Övriga medelstora varningsljus. De flesta utföranden av serie L kan även erhållas i serie M, R, S, L101 etc. Byt ut L mot resp. serie i best.nr. t.ex. RFM/AC/230/* eller XFR/DC/D/24/*. XFL, blixtljus 2,5-11 Joule - Hög blixteffekt. Välj 2,5, 5, 7 eller 11 Joule (18 W) - Dubbelblixt som standard, valbar blixthastighet - UC-utförande fungerar på AC och DC Ett runtomstrålande ljus. Blixtljusen ger ifrån sig en mycket hög ljusintensitet (Candela) i förhållande till strömförbrukningen. En Fresnel-lins ger extra brytning och ljusspridning. Skyddad mot felvänd polaritet. Synkronisering av flera ljus samtidigt kan beställas med tillägget /S (SYNC). XFL kan även erhållas med blixteffekten 2,5, 5 resp. 7 Joule med enkelblixt. Dubbelblixt ger 2 st blixtar i snabb följd per blixttillfälle och uppmärksammas därför extra bra. 1:a blixten är ca: 70 % av ljusenergin. Enkelblixt ger all ljusenergi vid ett blixttillfälle. Candelavärden nedan gäller per blixttillfälle. Valbar blixthastighet 30/45/60/90 blixttillfällen per minut. Spänningar: 12 och 24 VUC (AC/DC), 230 VDC samt 115 och 230 VAC. Omgivning: Temperatur -40 till + 55 C. Skyddsklass IP65. Universalspänningsutförande VRA kan arbeta med VDC eller VAC. Universalspänningsutförande VRC kan arbeta med VDC eller VAC. Fordonsutförande: Se fordonsljus på annan plats i katalogen. Beställningsexempel: Vid best. lägg till färg (*) på linsen (DLR-): O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Joule Candela Övrigt XFL/UC/D/12/* Dubbelblixtljus 11 Joule 12 V 1,36 A 11 J 440 Cd XFL/UC/D/24/* Dubbelblixtljus 11 Joule 24 V 680 ma 11 J 440 Cd XFL/AC/D/230/* Dubbelblixtljus 11 Joule 230 VAC 80 ma 11 J 440 Cd XFL/UC/VRA/* Universalspänningsutförande V (7 W) 5 J 200 Cd Enkelblixt XFL/UC/VRC/* Universalspänningsutförande V (7 W) 5 J 200 Cd Enkelblixt XFL/UC/24/7/* Enkelblixt 7 Joule 24 V 360 ma 7 J 280 Cd XFL/UC/24/* Enkelblixtljus 11 Joule 12 V 680 ma 11 J 440 Cd XFL/AC/230/* Enkelblixtljus 11 Joule 230 VAC 80 ma 11 J 440 Cd RFL, roterande varningsljus - Med halogenlampa 20 W som ger en låg strömförbrukning Ett runtomstrålande ljus. Utföranden med halogenlampa har ett drivsystem med en direktansluten syncron-motor vilket medför en tyst drift samt eliminerar byte av trasiga remmar etc. Roterar med 240 varv/minut. Försedd med 80 ± 3 reflektor. Candelavärden anges med orange lins. Fordonsutförande: Se fordonsljus på annan plats i katalogen. Spänningar: 12 eller 24 VDC. Omgivning: Temperatur -20 till + 55 C. Skyddsklass IP65. Beställningsexempel: Vid best. lägg till färg (*) på linsen (DLP-): O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Candela Varv/m Övrigt RFL/DC/12/TH/* Roterande ljus, H1 20W 12 VDC 1,7 A 75 Cd mm ±3 RFL/DC/24/TH/* Roterande ljus, H1 20W 24 VDC 950 ma 75 Cd mm ±3 10 TOLEKA AB - Fenix väg GUSTAVSBERG - Tel Fax

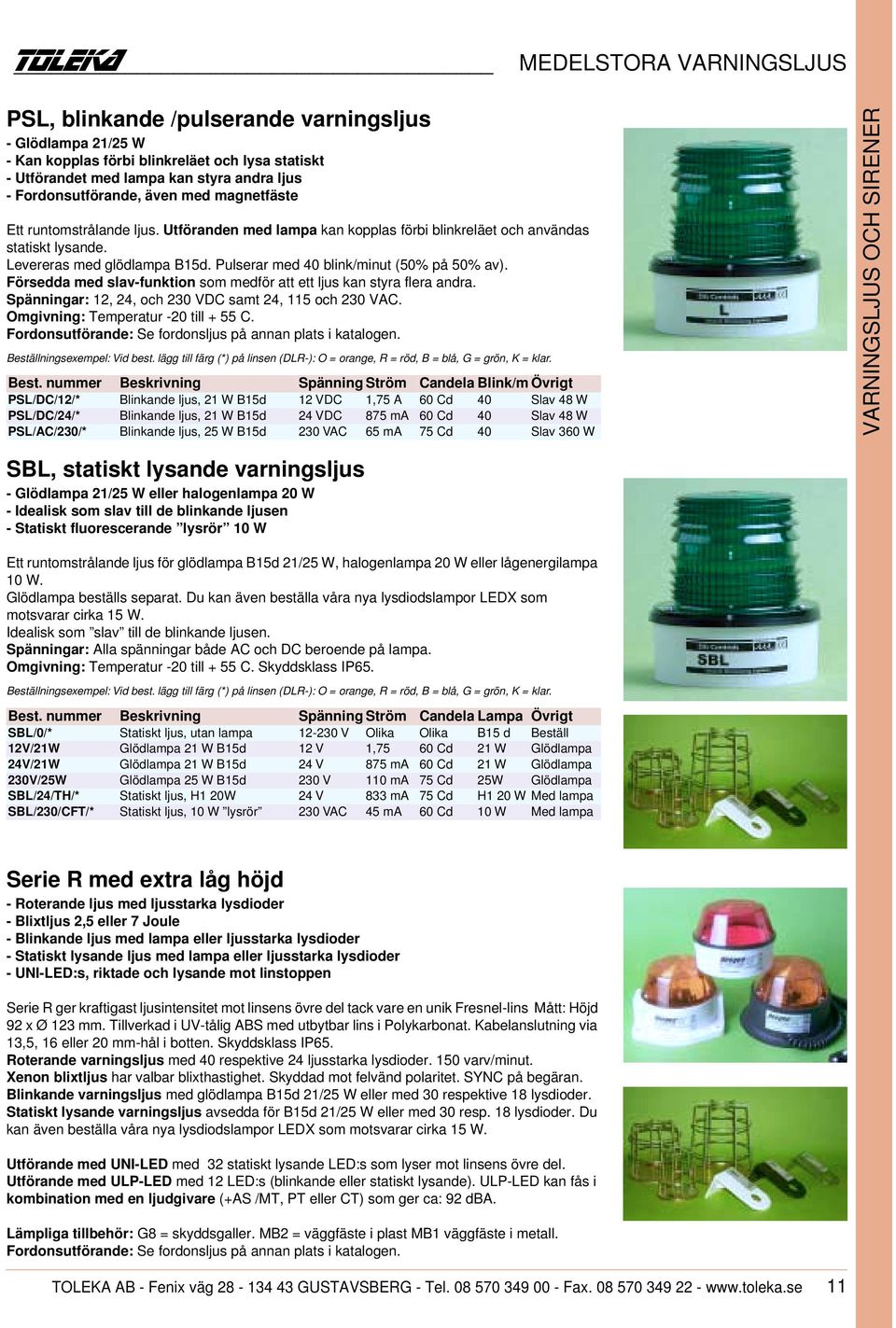

10 MEDELSTORA VARNINGSLJUS PSL, blinkande /pulserande varningsljus - Glödlampa 21/25 W - Kan kopplas förbi blinkreläet och lysa statiskt - Utförandet med lampa kan styra andra ljus - Fordonsutförande, även med magnetfäste Ett runtomstrålande ljus. Utföranden med lampa kan kopplas förbi blinkreläet och användas statiskt lysande. Levereras med glödlampa B15d. Pulserar med 40 blink/minut (50% på 50% av). Försedda med slav-funktion som medför att ett ljus kan styra flera andra. Spänningar: 12, 24, och 230 VDC samt 24, 115 och 230 VAC. Omgivning: Temperatur -20 till + 55 C. Fordonsutförande: Se fordonsljus på annan plats i katalogen. Beställningsexempel: Vid best. lägg till färg (*) på linsen (DLR-): O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Candela Blink/m Övrigt PSL/DC/12/* Blinkande ljus, 21 W B15d 12 VDC 1,75 A 60 Cd 40 Slav 48 W PSL/DC/24/* Blinkande ljus, 21 W B15d 24 VDC 875 ma 60 Cd 40 Slav 48 W PSL/AC/230/* Blinkande ljus, 25 W B15d 230 VAC 65 ma 75 Cd 40 Slav 360 W SBL, statiskt lysande varningsljus - Glödlampa 21/25 W eller halogenlampa 20 W - Idealisk som slav till de blinkande ljusen - Statiskt fluorescerande lysrör 10 W Ett runtomstrålande ljus för glödlampa B15d 21/25 W, halogenlampa 20 W eller lågenergilampa 10 W. Glödlampa beställs separat. Du kan även beställa våra nya lysdiodslampor LEDX som motsvarar cirka 15 W. Idealisk som slav till de blinkande ljusen. Spänningar: Alla spänningar både AC och DC beroende på lampa. Omgivning: Temperatur -20 till + 55 C. Skyddsklass IP65. Beställningsexempel: Vid best. lägg till färg (*) på linsen (DLR-): O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Candela Lampa Övrigt SBL/0/* Statiskt ljus, utan lampa V Olika Olika B15 d Beställ 12V/21W Glödlampa 21 W B15d 12 V 1,75 60 Cd 21 W Glödlampa 24V/21W Glödlampa 21 W B15d 24 V 875 ma 60 Cd 21 W Glödlampa 230V/25W Glödlampa 25 W B15d 230 V 110 ma 75 Cd 25W Glödlampa SBL/24/TH/* Statiskt ljus, H1 20W 24 V 833 ma 75 Cd H1 20 W Med lampa SBL/230/CFT/* Statiskt ljus, 10 W lysrör 230 VAC 45 ma 60 Cd 10 W Med lampa Serie R med extra låg höjd - Roterande ljus med ljusstarka lysdioder - Blixtljus 2,5 eller 7 Joule - Blinkande ljus med lampa eller ljusstarka lysdioder - Statiskt lysande ljus med lampa eller ljusstarka lysdioder - UNI-LED:s, riktade och lysande mot linstoppen Serie R ger kraftigast ljusintensitet mot linsens övre del tack vare en unik Fresnel-lins Mått: Höjd 92 x Ø 123 mm. Tillverkad i UV-tålig ABS med utbytbar lins i Polykarbonat. Kabelanslutning via 13,5, 16 eller 20 mm-hål i botten. Skyddsklass IP65. Roterande varningsljus med 40 respektive 24 ljusstarka lysdioder. 150 varv/minut. Xenon blixtljus har valbar blixthastighet. Skyddad mot felvänd polaritet. SYNC på begäran. Blinkande varningsljus med glödlampa B15d 21/25 W eller med 30 respektive 18 lysdioder. Statiskt lysande varningsljus avsedda för B15d 21/25 W eller med 30 resp. 18 lysdioder. Du kan även beställa våra nya lysdiodslampor LEDX som motsvarar cirka 15 W. Utförande med UNI-LED med 32 statiskt lysande LED:s som lyser mot linsens övre del. Utförande med ULP-LED med 12 LED:s (blinkande eller statiskt lysande). ULP-LED kan fås i kombination med en ljudgivare (+AS /MT, PT eller CT) som ger ca: 92 dba. Lämpliga tillbehör: G8 = skyddsgaller. MB2 = väggfäste i plast MB1 väggfäste i metall. Fordonsutförande: Se fordonsljus på annan plats i katalogen. TOLEKA AB - Fenix väg GUSTAVSBERG - Tel Fax

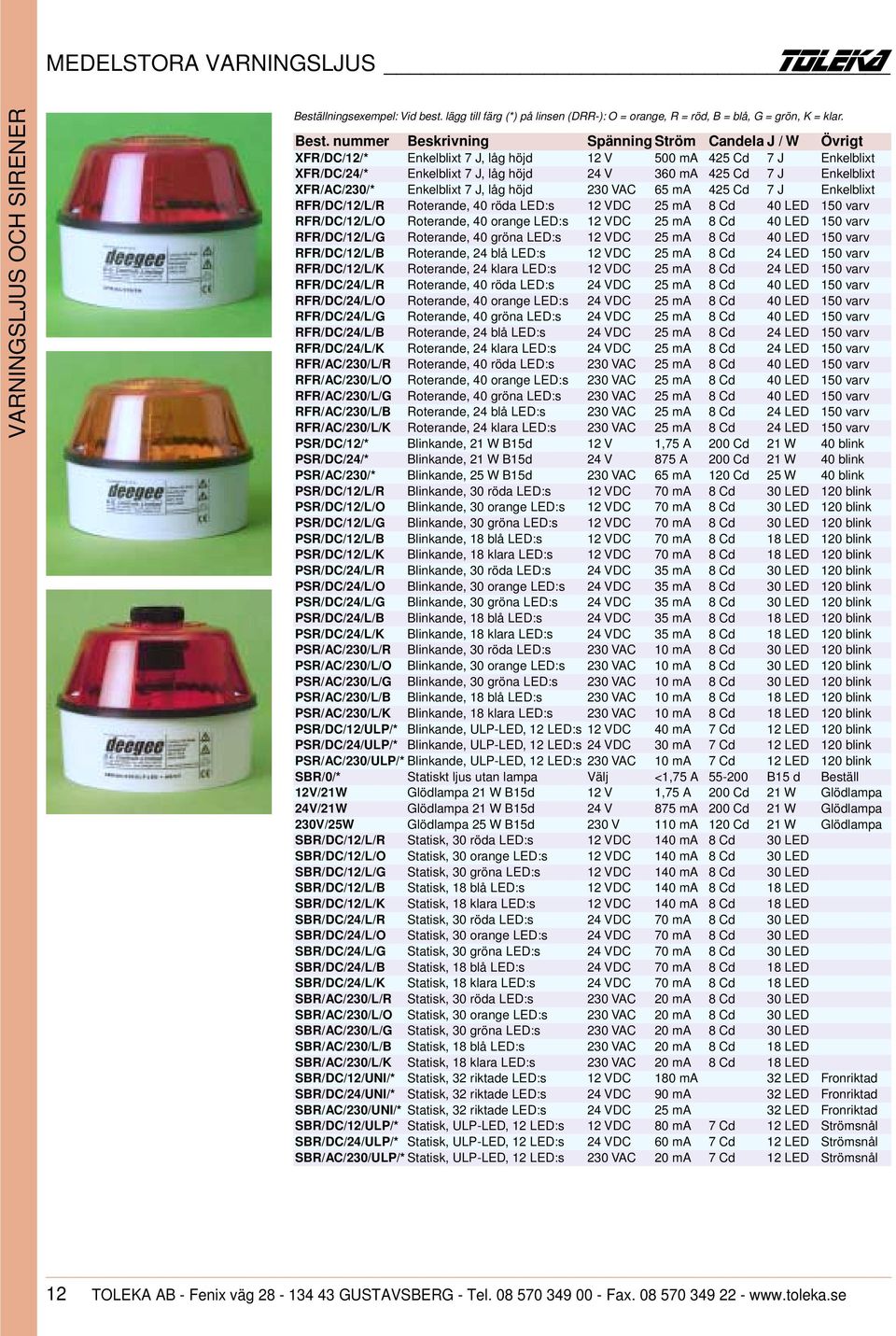

11 MEDELSTORA VARNINGSLJUS Beställningsexempel: Vid best. lägg till färg (*) på linsen (DRR-): O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Candela J / W Övrigt XFR/DC/12/* Enkelblixt 7 J, låg höjd 12 V 500 ma 425 Cd 7 J Enkelblixt XFR/DC/24/* Enkelblixt 7 J, låg höjd 24 V 360 ma 425 Cd 7 J Enkelblixt XFR/AC/230/* Enkelblixt 7 J, låg höjd 230 VAC 65 ma 425 Cd 7 J Enkelblixt RFR/DC/12/L/R Roterande, 40 röda LED:s 12 VDC 25 ma 8 Cd 40 LED 150 varv RFR/DC/12/L/O Roterande, 40 orange LED:s 12 VDC 25 ma 8 Cd 40 LED 150 varv RFR/DC/12/L/G Roterande, 40 gröna LED:s 12 VDC 25 ma 8 Cd 40 LED 150 varv RFR/DC/12/L/B Roterande, 24 blå LED:s 12 VDC 25 ma 8 Cd 24 LED 150 varv RFR/DC/12/L/K Roterande, 24 klara LED:s 12 VDC 25 ma 8 Cd 24 LED 150 varv RFR/DC/24/L/R Roterande, 40 röda LED:s 24 VDC 25 ma 8 Cd 40 LED 150 varv RFR/DC/24/L/O Roterande, 40 orange LED:s 24 VDC 25 ma 8 Cd 40 LED 150 varv RFR/DC/24/L/G Roterande, 40 gröna LED:s 24 VDC 25 ma 8 Cd 40 LED 150 varv RFR/DC/24/L/B Roterande, 24 blå LED:s 24 VDC 25 ma 8 Cd 24 LED 150 varv RFR/DC/24/L/K Roterande, 24 klara LED:s 24 VDC 25 ma 8 Cd 24 LED 150 varv RFR/AC/230/L/R Roterande, 40 röda LED:s 230 VAC 25 ma 8 Cd 40 LED 150 varv RFR/AC/230/L/O Roterande, 40 orange LED:s 230 VAC 25 ma 8 Cd 40 LED 150 varv RFR/AC/230/L/G Roterande, 40 gröna LED:s 230 VAC 25 ma 8 Cd 40 LED 150 varv RFR/AC/230/L/B Roterande, 24 blå LED:s 230 VAC 25 ma 8 Cd 24 LED 150 varv RFR/AC/230/L/K Roterande, 24 klara LED:s 230 VAC 25 ma 8 Cd 24 LED 150 varv PSR/DC/12/* Blinkande, 21 W B15d 12 V 1,75 A 200 Cd 21 W 40 blink PSR/DC/24/* Blinkande, 21 W B15d 24 V 875 A 200 Cd 21 W 40 blink PSR/AC/230/* Blinkande, 25 W B15d 230 VAC 65 ma 120 Cd 25 W 40 blink PSR/DC/12/L/R Blinkande, 30 röda LED:s 12 VDC 70 ma 8 Cd 30 LED 120 blink PSR/DC/12/L/O Blinkande, 30 orange LED:s 12 VDC 70 ma 8 Cd 30 LED 120 blink PSR/DC/12/L/G Blinkande, 30 gröna LED:s 12 VDC 70 ma 8 Cd 30 LED 120 blink PSR/DC/12/L/B Blinkande, 18 blå LED:s 12 VDC 70 ma 8 Cd 18 LED 120 blink PSR/DC/12/L/K Blinkande, 18 klara LED:s 12 VDC 70 ma 8 Cd 18 LED 120 blink PSR/DC/24/L/R Blinkande, 30 röda LED:s 24 VDC 35 ma 8 Cd 30 LED 120 blink PSR/DC/24/L/O Blinkande, 30 orange LED:s 24 VDC 35 ma 8 Cd 30 LED 120 blink PSR/DC/24/L/G Blinkande, 30 gröna LED:s 24 VDC 35 ma 8 Cd 30 LED 120 blink PSR/DC/24/L/B Blinkande, 18 blå LED:s 24 VDC 35 ma 8 Cd 18 LED 120 blink PSR/DC/24/L/K Blinkande, 18 klara LED:s 24 VDC 35 ma 8 Cd 18 LED 120 blink PSR/AC/230/L/R Blinkande, 30 röda LED:s 230 VAC 10 ma 8 Cd 30 LED 120 blink PSR/AC/230/L/O Blinkande, 30 orange LED:s 230 VAC 10 ma 8 Cd 30 LED 120 blink PSR/AC/230/L/G Blinkande, 30 gröna LED:s 230 VAC 10 ma 8 Cd 30 LED 120 blink PSR/AC/230/L/B Blinkande, 18 blå LED:s 230 VAC 10 ma 8 Cd 18 LED 120 blink PSR/AC/230/L/K Blinkande, 18 klara LED:s 230 VAC 10 ma 8 Cd 18 LED 120 blink PSR/DC/12/ULP/* Blinkande, ULP-LED, 12 LED:s 12 VDC 40 ma 7 Cd 12 LED 120 blink PSR/DC/24/ULP/* Blinkande, ULP-LED, 12 LED:s 24 VDC 30 ma 7 Cd 12 LED 120 blink PSR/AC/230/ULP/* Blinkande, ULP-LED, 12 LED:s 230 VAC 10 ma 7 Cd 12 LED 120 blink SBR/0/* Statiskt ljus utan lampa Välj <1,75 A B15 d Beställ 12V/21W Glödlampa 21 W B15d 12 V 1,75 A 200 Cd 21 W Glödlampa 24V/21W Glödlampa 21 W B15d 24 V 875 ma 200 Cd 21 W Glödlampa 230V/25W Glödlampa 25 W B15d 230 V 110 ma 120 Cd 21 W Glödlampa SBR/DC/12/L/R Statisk, 30 röda LED:s 12 VDC 140 ma 8 Cd 30 LED SBR/DC/12/L/O Statisk, 30 orange LED:s 12 VDC 140 ma 8 Cd 30 LED SBR/DC/12/L/G Statisk, 30 gröna LED:s 12 VDC 140 ma 8 Cd 30 LED SBR/DC/12/L/B Statisk, 18 blå LED:s 12 VDC 140 ma 8 Cd 18 LED SBR/DC/12/L/K Statisk, 18 klara LED:s 12 VDC 140 ma 8 Cd 18 LED SBR/DC/24/L/R Statisk, 30 röda LED:s 24 VDC 70 ma 8 Cd 30 LED SBR/DC/24/L/O Statisk, 30 orange LED:s 24 VDC 70 ma 8 Cd 30 LED SBR/DC/24/L/G Statisk, 30 gröna LED:s 24 VDC 70 ma 8 Cd 30 LED SBR/DC/24/L/B Statisk, 18 blå LED:s 24 VDC 70 ma 8 Cd 18 LED SBR/DC/24/L/K Statisk, 18 klara LED:s 24 VDC 70 ma 8 Cd 18 LED SBR/AC/230/L/R Statisk, 30 röda LED:s 230 VAC 20 ma 8 Cd 30 LED SBR/AC/230/L/O Statisk, 30 orange LED:s 230 VAC 20 ma 8 Cd 30 LED SBR/AC/230/L/G Statisk, 30 gröna LED:s 230 VAC 20 ma 8 Cd 30 LED SBR/AC/230/L/B Statisk, 18 blå LED:s 230 VAC 20 ma 8 Cd 18 LED SBR/AC/230/L/K Statisk, 18 klara LED:s 230 VAC 20 ma 8 Cd 18 LED SBR/DC/12/UNI/* Statisk, 32 riktade LED:s 12 VDC 180 ma 32 LED Fronriktad SBR/DC/24/UNI/* Statisk, 32 riktade LED:s 24 VDC 90 ma 32 LED Fronriktad SBR/AC/230/UNI/* Statisk, 32 riktade LED:s 24 VDC 25 ma 32 LED Fronriktad SBR/DC/12/ULP/* Statisk, ULP-LED, 12 LED:s 12 VDC 80 ma 7 Cd 12 LED Strömsnål SBR/DC/24/ULP/* Statisk, ULP-LED, 12 LED:s 24 VDC 60 ma 7 Cd 12 LED Strömsnål SBR/AC/230/ULP/* Statisk, ULP-LED, 12 LED:s 230 VAC 20 ma 7 Cd 12 LED Strömsnål 12 TOLEKA AB - Fenix väg GUSTAVSBERG - Tel Fax

12 MEDELSTORA VARNINGSLJUS Serie S i aluminium med extra låg höjd - Roterande ljus med 40 ljusstarka lysdioder - Blixtljus 2,5 eller 7 Joule - Blinkande ljus med lampa eller ljusstarka lysdioder - Statiskt lysande ljus med lampa eller ljusstarka lysdioder - UNI-LED:s, riktade och lysande mot linstoppen Ett runtomstrålande ljus som ger kraftigast ljusintensitet mot linsens övre del tack vare en unik Fresnel-lins Mått: Höjd 95 x 140 x 150 mm. Tillverkad i aluminium med utbytbar lins i Polykarbonat. Kabelanslutning via M20-hål i botten eller i sidan. Skyddsklass IP65. Lämpliga tillbehör: MB7 väggfäste i metall. Övrig teknisk info. och best.nr som serie R och L. Beställningsexempel: Vid best. lägg till färg (*) på linsen (DRR-): O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Candela J / W Övrigt XFS/DC/24/* Enkelblixt 7 J i aluminium 24 VDC 360 ma 425 Cd 7 J 60 blixt/m XFS/AC/230/* Enkelblixt 7 J i aluminium 230 VAC 65 ma 425 Cd 7 J 60 blixt/m RFS/DC/24/L/O Roterande, 40 orange LED:s 24 VDC 25 ma 8 Cd 40 LED 150 varv Serie M i aluminium - Roterande ljus med halogenlampa 20 W - Blixtljus 2,5-11 Joule, enkel- eller dubbelblixt - Blinkande / pulserande varningsljus 21/25 W - Statiskt lysande varningsljus 21/25 W Ett runtomstrålande ljus. Mått: Höjd 135 x 140x150 mm. Tillverkad i aluminium med utbytbar Fresnel-lins i Polykarbonat. Kabelanslutning via M20-hål i botten eller i sidan. Skyddsklass IP65. Roterande varningsljus med reflektor på 80 mm ±3. Levereras med halogenlampa 20 W. Xenon blixtljus har valbar blixthastighet. Skyddad mot felvänd polaritet. SYNC på begäran. Blinkande varningsljus levereras med glödlampa B15d 21/25 W. Statiskt lysande varningsljus avsedda för B15d 21/25 W. Lämpliga tillbehör: G3 = skyddsgaller. MB7 = väggfäste. Övrig teknisk info. som serie L och D. Beställningsexempel: Vid best. lägg till färg (*) på linsen (DLR-/DLP-): O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Candela J / W Övrigt RFM/DC/24/TH/* Roterande ljus, H1 20W 24 VDC 950 ma 75 Cd H1 20 W 80 mm ±3 XFM/AC/D/230/* Dubbelblixt 11 J i aluminium 230 VAC 80 ma 440 Cd 11 J Serie L101 med extra låg höjd - Blixtljus 5 Joule, 60 blixt/minut - Blinkande ljus med lampa eller ljusstarka lysdioder - Statiskt lysande ljus med lampa eller ljusstarka lysdioder Ett runtomstrålande ljus med kraftigast ljusintensitet mot linsens övre del. Mått: Höjd 83 x 86 x 86 mm. Vikt: 200 gram. Tillverkad i UV-tålig ABS med utbytbar lins i Polykarbonat. Kabelanslutning via 2 st Ø 20 mm-hål i sidan. Temperatur: -25 till IP55 (IP66 på begäran). Xenon blixtljus som ger 150 Candela. Skyddad mot felvänd polaritet. Spänningar: 12 och 24 VUC (AC/DC), 48 VDC samt 115 VAC och 230 VAC. L101/S** är en version som kan kopplas med automatisk synkronisering alternativt med alternerande blixtar ( flip-flop ) enligt svenskt utrymningslarm. Beställes på begäran. Utförandet L101/B/*/* med glödlampa levereras med glödlampa på 3 W (MES/E10 10 mm T3 1/4). Den kan lysa statiskt/kontinuerligt eller blinka/pulsera (90 / minut) med en 3-ledarstyrning. Utförandet L101/L/*/* med 8 st lysdioder som samtliga lyser mot linsens övre del. Den kan lysa statiskt/kontinuerligt eller blinka/pulsera (120 blink/minut) med en 3-ledarstyrning. Intrinsically safe (kopplas via en zenerdiod barriär) på beg. EExia IIB T4, ATEX, zon 0, 1 & 2. Beställningsexempel: Vid best. lägg till färg (*) på linsen (L101-): O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Candela J / W Övrigt L101/12/* Blixtljus 5 Joule 12 VUC 500 ma 150 Cd 5 J 60 blixt L101/24/* Blixtljus 5 Joule 24 VUC 250 ma 150 Cd 5 J 60 blixt L101/230/* Blixtljus 5 Joule 230 VAC 35 ma 150 Cd 5 J 60 blixt L101/L/12/* Statisk eller blink, 8 LED 12 VDC 150 ma 8 LED:s 120 blink L101/L/24/* Statisk eller blink, 8 LED 24 VDC 100 ma 8 LED:s 120 blink L101/L/230/* Statisk eller blink, 8 LED 230 VAC 27 ma 8 LED:s 120 blink L101/B/12/* Statisk eller blink, 3 W E10 12 VDC 250 ma 3 W E10 90 blink L101/B/24/* Statisk eller blink, 3 W E10 24 VDC 125 ma 3 W E10 90 blink L101/B/230/* Statisk eller blink, 3 W E VAC 15 ma 3 W E10 90 blink TOLEKA AB - Fenix väg GUSTAVSBERG - Tel Fax

13 MINDRE VARNINGSLJUS Mindre varningsljus Mindre varningsljus typ serie D, P, Q, XB, ULPB, XBA m.fl.. ser olika ut till det yttre skalet men innehåller oftast samma elektronik etc. därför presenterar vi serie D utförligare. Se även miniljuset STC/LED i formatet Ø 32 x h 65 mm som presenteras under ljustornen. Serie D är ett mindre varningsljus med ett lågt bottenstycke.. Detta varningsljus är avsett för industriellt bruk och kan användas för lägre effekter. Mått: Höjd 102 x Ø 79 mm. Tillverkad i UV-tålig ABS-plast samt lins i polykarbonat. Linsen är utbytbar och finns i ett flertal olika färger. Linshöjd 65 mm. Skyddsklass IP65. Kabelanslutning via ett förberett Ø10-hål i botten. Montage genom markerade hål (cc 51 mm). Rekommenderade tillbehör: MB2 = väggfäste i plast. MB1 = väggfäste i metall. PM250 = stolpfäste 250 mm. UCRECT= AC/DC-omvandlare som monteras i ljuset. G1= skyddsgaller. Ljus i serie D kan även erhållas i serie P, Q etc. Byt ut D mot resp. serie i best.nr. t.ex. XFP/AC/230/*. RFD, roterande varningsljus - Ljusstarka och strömsnåla lysdioder som roterar Ett runtomstrålande ljus. Utföranden med ljusstarka lysdioder (LED:s) innehåller inga rörliga delar som roterar. Rotationen av lysdioderna sker elektroniskt med normalt 150 varv/minut. Detta ger en överlägsen hållbarhet samt medför en mycket låg strömförbrukning i förhållande till ljusintensitet. Livslängden hos en lysdiod är idag > timmar. Spänningar: 12 och 24 VDC samt 115 VAC och 230 VAC. Omgivning: Temperatur - 40 till + 55 C. Skyddsklass IP65. Beställningsexempel: Vid best. lägg till färg (*) på linsen (DDR-): O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Candela Varv/m Övrigt RFD/DC/12/L/R Roterande 40 röda LED:s 12 VDC 25 ma 8 Cd LED:s RFD/DC/12/L/O Roterande 40 orange LED:s 12 VDC 25 ma 8 Cd LED:s RFD/DC/12/L/G Roterande 40 gröna LED:s 12 VDC 25 ma 8 Cd LED:s RFD/DC/12/L/B Roterande 24 blå LED:s 12 VDC 25 ma 8 Cd LED:s RFD/DC/12/L/K Roterande 24 klara LED:s 12 VDC 25 ma 8 Cd LED:s RFD/DC/24/L/R Roterande 40 röda LED:s 24 VDC 25 ma 8 Cd LED:s RFD/DC/24/L/O Roterande 40 orange LED:s 24 VDC 25 ma 8 Cd LED:s RFD/DC/24/L/G Roterande 40 gröna LED:s 24 VDC 25 ma 8 Cd LED:s RFD/DC/24/L/B Roterande 24 blå LED:s 24 VDC 25 ma 8 Cd LED:s RFD/DC/24/L/K Roterande 24 klara LED:s 24 VDC 25 ma 8 Cd LED:s RFD/AC/230/L/R Roterande 40 röda LED:s 230 VAC 25 ma 8 Cd LED:s RFD/AC/230/L/O Roterande 40 orange LED:s 230 VAC 25 ma 8 Cd LED:s RFD/AC/230/L/G Roterande 40 gröna LED:s 230 VAC 25 ma 8 Cd LED:s RFD/AC/230/L/B Roterande 24 blå LED:s 230 VAC 25 ma 8 Cd LED:s RFD/AC/230/L/K Roterande 24 klara LED:s 230 VAC 25 ma 8 Cd LED:s XFD, blixtljus 2,5 Joule - Enkelblixt 2,5 Joule (4W), 60 blixt/ minut - Fordonsutförande, även med magnetfäste Ett runtomstrålande ljus. Blixtljusen ger ifrån sig en mycket hög ljusintensitet (Candela) i förhållande till strömförbrukningen. Enkelblixt med 60 blixtar/minut. Candelavärden nedan gäller per blixttillfälle. Skyddade mot felvänd polaritet. Synkronisering på begäran. Spänningar: 12 och 24 VDC samt 115 VAC och 230 VAC. Med tillbehöret UCRECT som monteras i bottendelen så kan XFD drivas med 12 eller 24 VAC. Omgivning: Temperatur - 40 till + 55 C. Skyddsklass IP65. Fordonsutförande: Se fordonsljus på annan plats i katalogen. Beställningsexempel: Vid best. lägg till färg (*) på linsen (DDR-): O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Joule Candela Övrigt XFD/DC/12/* Enkelblixt 2,5 Joule 12 VDC 330 ma 2,5 J 40 Cd Enkelblixt XFD/DC/24/* Enkelblixt 2,5 Joule 24 VDC 170 ma 2,5 J 40 Cd Enkelblixt XFD/AC/230/* Enkelblixt 2,5 Joule 230 VAC 30 ma 2,5 J 40 Cd Enkelblixt 14 TOLEKA AB - Fenix väg GUSTAVSBERG - Tel Fax

14 MINDRE VARNINGSLJUS PSD, blinkande / pulserande varningsljus - Glödlampa eller strömsnåla och ljusstarka lysdioder - Kan kopplas förbi blinkreläet och lysa statiskt Ett runtomstrålande ljus. Utföranden med lampa kan kopplas förbi blinkreläet och användas statiskt lysande. Glödlampa B15d 12/15 W. Pulserar med 40 blink/minut (50% på, 50% av). Spänningar: 12 och 24 VDC samt 24, 115 VAC och 230 VAC. Omgivning: Temperatur - 20 till + 55 C. Skyddsklass IP65. Utföranden med ljusstarka lysdioder pulserar med 120 blink/minut. Kan även lysa statiskt. Spänningar: 12 och 24 VDC samt 115 VAC och 230 VAC. Omgivning: Temperatur - 40 till + 55 C. Skyddsklass IP65. Beställningsexempel: Vid best. lägg till färg (*) på linsen (DDR-): O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Candela Blink/m Övrigt PSD/DC/12/* Blinkande ljus, 12 W B15d 12 VDC 1 A 12 Cd W B15d PSD/DC/24/* Blinkande ljus, 12 W B15d 24 VDC 500 ma 12 Cd W B15d PSD/AC/230/* Blinkande ljus, 15 W B15d 230 VAC 65 ma 15 Cd W B15d PSD/DC/12/L/R Blinkande ljus, 30 röda LED:s 12 VDC 70 ma 8 Cd LED:s PSD/DC/12/L/O Blinkande ljus 30 orange LED 12 VDC 70 ma 8 Cd LED:s PSD/DC/12/L/G Blinkande ljus, 30 gröna LED:s 12 VDC 70 ma 8 Cd LED:s PSD/DC/12/L/B Blinkande ljus, 18 blå LED:s 12 VDC 70 ma 8 Cd LED:s PSD/DC/12/L/K Blinkande ljus, 18 klara LED:s 12 VDC 70 ma 8 Cd LED:s PSD/DC/24/L/R Blinkande ljus, 30 röda LED:s 24 VDC 35 ma 8 Cd LED:s PSD/DC/24/L/O Blinkande ljus 30 orange LED 24 VDC 35 ma 8 Cd LED:s PSD/DC/24/L/G Blinkande ljus, 30 gröna LED:s 24 VDC 35 ma 8 Cd LED:s PSD/DC/24/L/B Blinkande ljus, 18 blå LED:s 24 VDC 35 ma 8 Cd LED:s PSD/DC/24/L/K Blinkande ljus, 18 klara LED:s 24 VDC 35 ma 8 Cd LED:s PSD/AC/230/L/R Blinkande ljus, 30 röda LED:s 230 VAC 10 ma 8 Cd LED:s PSD/AC/230/L/O Blinkande ljus 30 orange LED 230 VAC 10 ma 8 Cd LED:s PSD/AC/230/L/G Blinkande ljus, 30 gröna LED:s 230 VAC 10 ma 8 Cd LED:s PSD/AC/230/L/B Blinkande ljus, 18 blå LED:s 230 VAC 10 ma 8 Cd LED:s PSD/AC/230/L/K Blinkande ljus, 18 klara LED:s 230 VAC 10 ma 8 Cd LED:s SBD, statiskt lysande varningsljus - Glödlampa, LED-lampa eller ljusstarka strömsnåla lysdioder - Idealisk som slav till de pulserande ljusen Ett runtomstrålande ljus. Utförande med lampa är avsedd för glödlampa B15d 12/15 W. Du kan även beställa våra nya lysdiodslampor LEDX som motsvarar cirka 15 W. Spänningar: Alla spänningar både AC och DC beroende på lampan som beställes separat. Omgivning: Temperatur - 20 till + 55 C. Skyddsklass IP65. Utföranden med ljusstarka lysdioder (LED:s) med 30 (röd, orange eller grön) respektive 18 (blå eller klara) lysdioder. Låg strömförbrukning. Livslängden hos en lysdiod är > timmar. Idealisk som slav att styras av de pulserande / blinkande ljusen. Spänningar: 12 och 24 VDC samt 115 VAC och 230 VAC. Omgivning: Temperatur - 40 till + 55 C. Skyddsklass IP65. Beställningsexempel: Vid best. lägg till färg (*) på linsen (DDR-): O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Candela Lampa Övrigt SBD/0/* Statiskt ljus, utan lampa V Olika Olika B15d Beställ 12V/12W Glödlampa 12 W B15d 12 V 1 A 12 Cd 12 W Glödlampa 24V/12W Glödlampa 12 W B15d 24 V 500 ma 12 Cd 12 W Glödlampa 230V/15W Glödlampa 15 W B15d 230 V 65 ma 15 Cd 15 W Glödlampa SBD/DC/12/L/R Statisk ljus, 30 röda LED:s 12 VDC 140 ma 8 Cd 30 LED:s SBD/DC/12/L/O Statisk ljus, 30 orange LED:s 12 VDC 140 ma 8 Cd 30 LED:s SBD/DC/12/L/G Statisk ljus, 30 gröna LED:s 12 VDC 140 ma 8 Cd 30 LED:s SBD/DC/12/L/B Statisk ljus, 18 blå LED:s 12 VDC 140 ma 8 Cd 18 LED:s SBD/DC/12/L/K Statisk ljus, 18 klara LED:s 12 VDC 140 ma 8 Cd 18 LED:s SBD/DC/24/L/R Statisk ljus, 30 röda LED:s 24 VDC 70 ma 8 Cd 30 LED:s SBD/DC/24/L/O Statisk ljus, 30 orange LED:s 24 VDC 70 ma 8 Cd 30 LED:s SBD/DC/24/L/G Statisk ljus, 30 gröna LED:s 24 VDC 70 ma 8 Cd 30 LED:s SBD/DC/24/L/B Statisk ljus, 18 blå LED:s 24 VDC 70 ma 8 Cd 18 LED:s SBD/DC/24/L/K Statisk ljus, 18 klara LED:s 24 VDC 70 ma 8 Cd 18 LED:s SBD/AC/230/L/R Statisk ljus, 30 röda LED:s 230 VAC 20 ma 8 Cd 30 LED:s SBD/AC/230/L/O Statisk ljus, 30 orange LED:s 230 VAC 20 ma 8 Cd 30 LED:s SBD/AC/230/L/G Statisk ljus, 30 gröna LED:s 230 VAC 20 ma 8 Cd 30 LED:s SBD/AC/230/L/B Statisk ljus, 18 blå LED:s 230 VAC 20 ma 8 Cd 18 LED:s SBD/AC/230/L/K Statisk ljus, 18 klara LED:s 230 VAC 20 ma 8 Cd 18 LED:s TOLEKA AB - Fenix väg GUSTAVSBERG - Tel Fax

15 MINDRE VARNINGSLJUS Serie P i aluminium - Blixtljus 2,5 Joule - Statiskt ljus med glödlampa Ett runtomstrålande ljus. Mått: Höjd 115 x Ø 100 mm. Tillverkad i aluminium med utbytbar lins i Polykarbonat. Kabelanslutning M20 i botten och i sidan. Skyddsklass IP65. Xenon blixtljus med blixtenergi 2,5 J och enkelblixt. Kan även erhållas för 115 VAC. Statiskt lysande varningsljus avsedda för B15d. Ev. med lysdioder på begäran. Lämpliga tillbehör: MB9 väggfäste i metall. Övrig teknisk info. och beställningsnr. som serie D. Beställningsexempel: Vid best. lägg till färg (*) på linsen (DDR-): O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Candela J / W Övrigt SBP/0 Statiskt ljus, utan lampa V Beror på Beror på B15d Beställ XFP/DC/12/* Enkelblixt 2,5 Joule 12 VDC 330 ma 40 Cd 2,5 J 60 blixt XFP/DC/24/* Enkelblixt 2,5 Joule 24 VDC 170 ma 40 Cd 2,5 J 60 blixt XFP/AC/230/* Enkelblixt 2,5 Joule 230 VAC 30 ma 40 Cd 2,5 J 60 blixt Serie Q i platt utf. i aluminium - Statiskt ljus med strömsnåla ljusstarka lysdioder - Lämplig som mindre trafikljus, röd + grön Riktad ljusstråle mot fronten (ca: 15 ). Mått: Höjd 56 x Ø 100 mm. Tillverkad i aluminium med utbytbar lins i Polykarbonat. Kabelanslutning M20 i botten och i sidan. Skyddsklass IP65. Statiskt lysande varningsljus med 32 ljusstarka lysdioder som samtliga är riktade mot fronten. Lämpliga tillbehör: MB9 väggfäste i metall. Övrig teknisk info. och beställningsnr. som serie D. Beställningsexempel: Vid best. lägg till färg (*) på linsen: O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Candela Lampa Övrigt SBQ/DC/12/L/R Statiskt platt ljus, röda LED 12 VDC 180 ma 64 Cd 32 LED Aluminium SBQ/DC/12/L/O Statiskt ljus, orange LED:s 12 VDC 180 ma 64 Cd 32 LED Aluminium SBQ/DC/12/L/G Statiskt ljus, gröna LED:s 12 VDC 180 ma 64 Cd 32 LED Aluminium SBQ/DC/12/L/B Statiskt ljus, blå LED:s 12 VDC 180 ma 64 Cd 32 LED Aluminium SBQ/DC/12/L/K Statiskt ljus, klara LED:s 12 VDC 180 ma 64 Cd 32 LED Aluminium SBQ/DC/24/L/R Statiskt ljus, röda LED 24 VDC 90 ma 64 Cd 32 LED Aluminium SBQ/DC/24/L/O Statiskt ljus, orange LED:s 24 VDC 90 ma 64 Cd 32 LED Aluminium SBQ/DC/24/L/G Statiskt ljus, gröna LED:s 24 VDC 90 ma 64 Cd 32 LED Aluminium SBQ/DC/24/L/B Statiskt ljus, blå LED:s 24 VDC 90 ma 64 Cd 32 LED Aluminium SBQ/DC/24/L/K Statiskt ljus, klara LED:s 24 VDC 90 ma 64 Cd 32 LED Aluminium SBQ/AC/230/L/R Statiskt ljus, röda LED:s 230 VAC 25 ma 64 Cd 32 LED Aluminium SBQ/AC/230/L/O Statiskt ljus, orange LED:s 230 VAC 25 ma 64 Cd 32 LED Aluminium SBQ/AC/230/L//G Statiskt ljus, gröna LED:s 230 VAC 25 ma 64 Cd 32 LED Aluminium SBQ/AC/230/L/B Statiskt ljus, blå LED:s 230 VAC 25 ma 64 Cd 32 LED Aluminium SBQ/AC/230/L/K Statiskt ljus, klara LED:s 230 VAC 25 ma 64 Cd 32 LED Aluminium Serie XBA för larminstallationer - Blixtljus 2 Joule, 60 blixt/minut Ett runtomstrålande blixtljus avsett för inbrotts- och brandlarm. Mått: Höjd 72 x Ø 93 mm. Vikt: 230 gram med låg standardsockel (IP 54). Med hög sockel blir den 100 mm hög och ger skyddsklass IP65. Temperaturområde -20 till +55. Tillverkad i vit Polykarbonat med färgad ej utbytbar lins. Kabelanslutning vanligtvis genom botten in i en skruvplint. Bottendelen skruvas fast via 2 st hål med cc 50 mm, därefter vrids överdelen på plats med en bajonettlåsning. 12 VDC kan drivas med VDC. 24 VDC kan drivas med VDC. Polaritetsskyddad. Lämpliga tillbehör: MB1 väggfäste i metall. MB2 väggfäste i plast. Hög sockel. Beställningsexempel: Ljusen har fast monterad, ej utbytbar lins: O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Joule Candela Övrigt XBA12/2J/O Orange blixtljus 2 Joule 12 VDC 310 ma 2 J 60 blixt XBA12/2J/B Blått blixtljus 2 Joule 12VDC 310 ma 2 J 60 blixt XBA24/2J/O Orange blixtljus 2 Joule 24 VDC 155 ma 2 J 60 blixt XBA24/2J/R Rött blixtljus 2 Joule 24 VDC 155 ma 2 J 60 blixt XBA24/2J/B Blått blixtljus 2 Joule 24 VDC 155 ma 2 J 60 blixt 16 TOLEKA AB - Fenix väg GUSTAVSBERG - Tel Fax

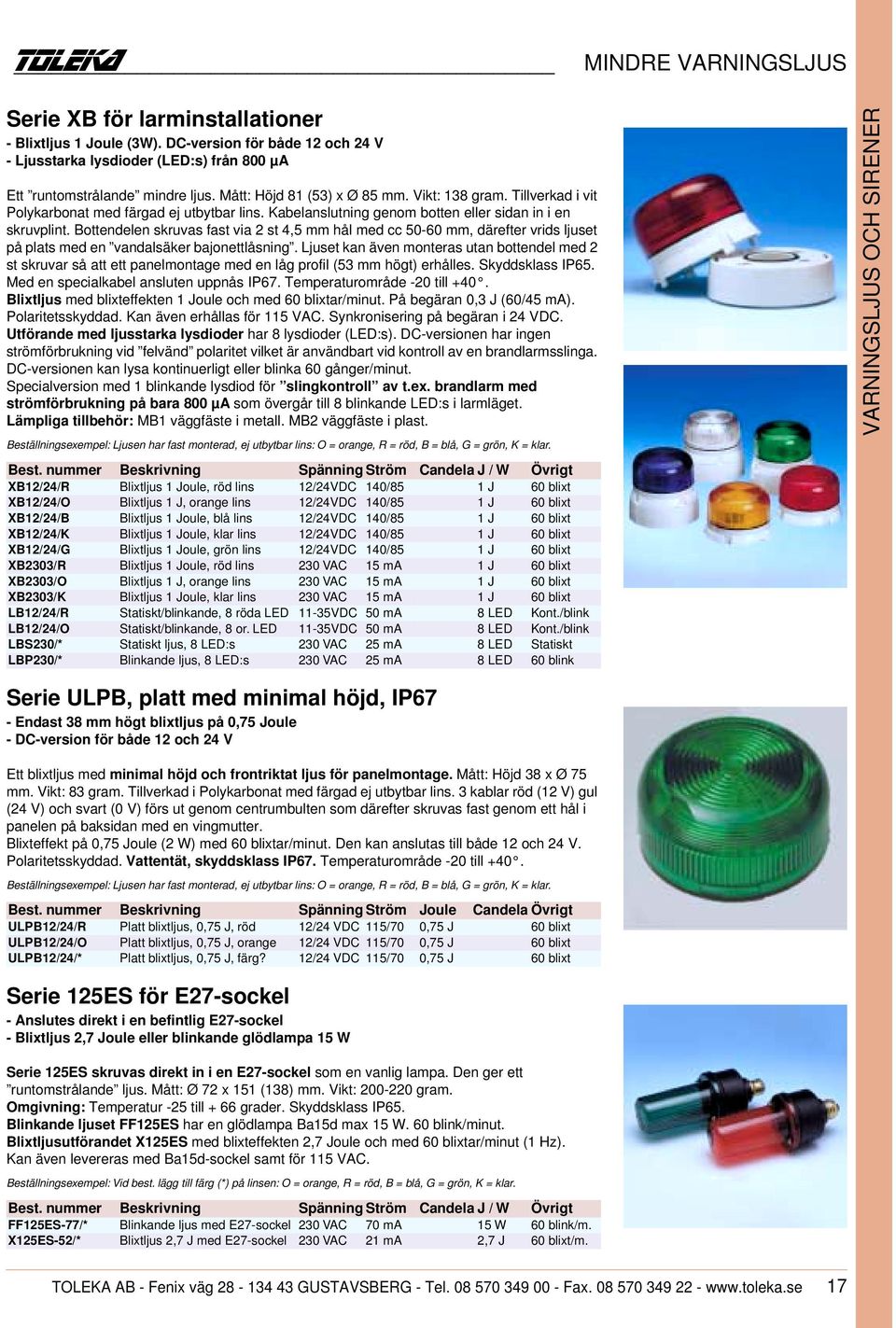

16 MINDRE VARNINGSLJUS Serie XB för larminstallationer - Blixtljus 1 Joule (3W). DC-version för både 12 och 24 V - Ljusstarka lysdioder (LED:s) från 800 µa Ett runtomstrålande mindre ljus. Mått: Höjd 81 (53) x Ø 85 mm. Vikt: 138 gram. Tillverkad i vit Polykarbonat med färgad ej utbytbar lins. Kabelanslutning genom botten eller sidan in i en skruvplint. Bottendelen skruvas fast via 2 st 4,5 mm hål med cc mm, därefter vrids ljuset på plats med en vandalsäker bajonettlåsning. Ljuset kan även monteras utan bottendel med 2 st skruvar så att ett panelmontage med en låg profil (53 mm högt) erhålles. Skyddsklass IP65. Med en specialkabel ansluten uppnås IP67. Temperaturområde -20 till +40. Blixtljus med blixteffekten 1 Joule och med 60 blixtar/minut. På begäran 0,3 J (60/45 ma). Polaritetsskyddad. Kan även erhållas för 115 VAC. Synkronisering på begäran i 24 VDC. Utförande med ljusstarka lysdioder har 8 lysdioder (LED:s). DC-versionen har ingen strömförbrukning vid felvänd polaritet vilket är användbart vid kontroll av en brandlarmsslinga. DC-versionen kan lysa kontinuerligt eller blinka 60 gånger/minut. Specialversion med 1 blinkande lysdiod för slingkontroll av t.ex. brandlarm med strömförbrukning på bara 800 µa som övergår till 8 blinkande LED:s i larmläget. Lämpliga tillbehör: MB1 väggfäste i metall. MB2 väggfäste i plast. Beställningsexempel: Ljusen har fast monterad, ej utbytbar lins: O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Candela J / W Övrigt XB12/24/R Blixtljus 1 Joule, röd lins 12/24VDC 140/85 1 J 60 blixt XB12/24/O Blixtljus 1 J, orange lins 12/24VDC 140/85 1 J 60 blixt XB12/24/B Blixtljus 1 Joule, blå lins 12/24VDC 140/85 1 J 60 blixt XB12/24/K Blixtljus 1 Joule, klar lins 12/24VDC 140/85 1 J 60 blixt XB12/24/G Blixtljus 1 Joule, grön lins 12/24VDC 140/85 1 J 60 blixt XB2303/R Blixtljus 1 Joule, röd lins 230 VAC 15 ma 1 J 60 blixt XB2303/O Blixtljus 1 J, orange lins 230 VAC 15 ma 1 J 60 blixt XB2303/K Blixtljus 1 Joule, klar lins 230 VAC 15 ma 1 J 60 blixt LB12/24/R Statiskt/blinkande, 8 röda LED 11-35VDC 50 ma 8 LED Kont./blink LB12/24/O Statiskt/blinkande, 8 or. LED 11-35VDC 50 ma 8 LED Kont./blink LBS230/* Statiskt ljus, 8 LED:s 230 VAC 25 ma 8 LED Statiskt LBP230/* Blinkande ljus, 8 LED:s 230 VAC 25 ma 8 LED 60 blink Serie ULPB, platt med minimal höjd, IP67 - Endast 38 mm högt blixtljus på 0,75 Joule - DC-version för både 12 och 24 V Ett blixtljus med minimal höjd och frontriktat ljus för panelmontage. Mått: Höjd 38 x Ø 75 mm. Vikt: 83 gram. Tillverkad i Polykarbonat med färgad ej utbytbar lins. 3 kablar röd (12 V) gul (24 V) och svart (0 V) förs ut genom centrumbulten som därefter skruvas fast genom ett hål i panelen på baksidan med en vingmutter. Blixteffekt på 0,75 Joule (2 W) med 60 blixtar/minut. Den kan anslutas till både 12 och 24 V. Polaritetsskyddad. Vattentät, skyddsklass IP67. Temperaturområde -20 till +40. Beställningsexempel: Ljusen har fast monterad, ej utbytbar lins: O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Joule Candela Övrigt ULPB12/24/R Platt blixtljus, 0,75 J, röd 12/24 VDC 115/70 0,75 J 60 blixt ULPB12/24/O Platt blixtljus, 0,75 J, orange 12/24 VDC 115/70 0,75 J 60 blixt ULPB12/24/* Platt blixtljus, 0,75 J, färg? 12/24 VDC 115/70 0,75 J 60 blixt Serie 125ES för E27-sockel - Anslutes direkt i en befintlig E27-sockel - Blixtljus 2,7 Joule eller blinkande glödlampa 15 W Serie 125ES skruvas direkt in i en E27-sockel som en vanlig lampa. Den ger ett runtomstrålande ljus. Mått: Ø 72 x 151 (138) mm. Vikt: gram. Omgivning: Temperatur -25 till + 66 grader. Skyddsklass IP65. Blinkande ljuset FF125ES har en glödlampa Ba15d max 15 W. 60 blink/minut. Blixtljusutförandet X125ES med blixteffekten 2,7 Joule och med 60 blixtar/minut (1 Hz). Kan även levereras med Ba15d-sockel samt för 115 VAC. Beställningsexempel: Vid best. lägg till färg (*) på linsen: O = orange, R = röd, B = blå, G = grön, K = klar. Best. nummer Beskrivning Spänning Ström Candela J / W Övrigt FF125ES-77/* Blinkande ljus med E27-sockel 230 VAC 70 ma 15 W 60 blink/m. X125ES-52/* Blixtljus 2,7 J med E27-sockel 230 VAC 21 ma 2,7 J 60 blixt/m. TOLEKA AB - Fenix väg GUSTAVSBERG - Tel Fax

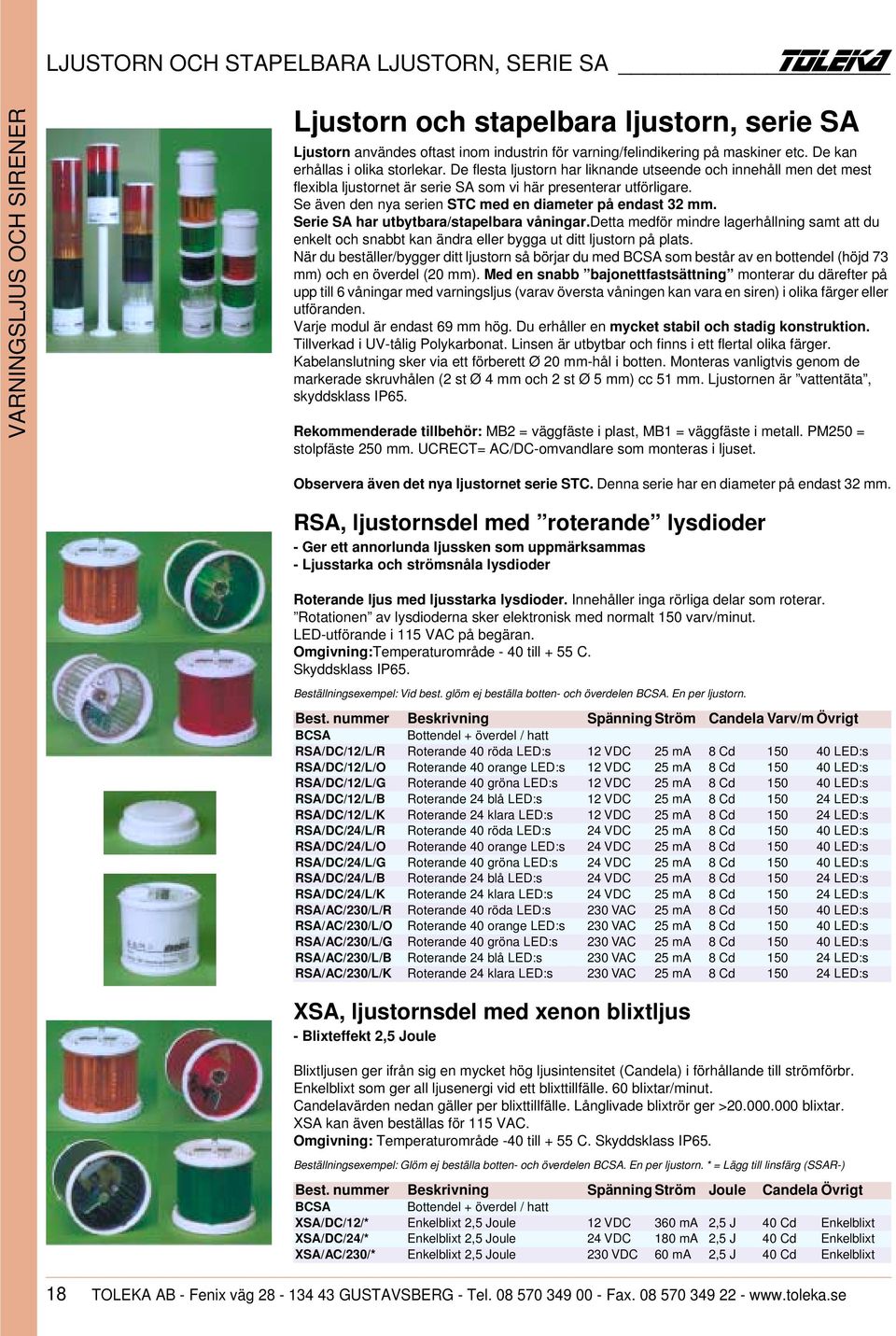

17 LJUSTORN OCH STAPELBARA LJUSTORN, SERIE SA Ljustorn och stapelbara ljustorn, serie SA Ljustorn användes oftast inom industrin för varning/felindikering på maskiner etc. De kan erhållas i olika storlekar. De flesta ljustorn har liknande utseende och innehåll men det mest flexibla ljustornet är serie SA som vi här presenterar utförligare. Se även den nya serien STC med en diameter på endast 32 mm. Serie SA har utbytbara/stapelbara våningar.detta medför mindre lagerhållning samt att du enkelt och snabbt kan ändra eller bygga ut ditt ljustorn på plats. När du beställer/bygger ditt ljustorn så börjar du med BCSA som består av en bottendel (höjd 73 mm) och en överdel (20 mm). Med en snabb bajonettfastsättning monterar du därefter på upp till 6 våningar med varningsljus (varav översta våningen kan vara en siren) i olika färger eller utföranden. Varje modul är endast 69 mm hög. Du erhåller en mycket stabil och stadig konstruktion. Tillverkad i UV-tålig Polykarbonat. Linsen är utbytbar och finns i ett flertal olika färger. Kabelanslutning sker via ett förberett Ø 20 mm-hål i botten. Monteras vanligtvis genom de markerade skruvhålen (2 st Ø 4 mm och 2 st Ø 5 mm) cc 51 mm. Ljustornen är vattentäta, skyddsklass IP65. Rekommenderade tillbehör: MB2 = väggfäste i plast, MB1 = väggfäste i metall. PM250 = stolpfäste 250 mm. UCRECT= AC/DC-omvandlare som monteras i ljuset. Observera även det nya ljustornet serie STC. Denna serie har en diameter på endast 32 mm. RSA, ljustornsdel med roterande lysdioder - Ger ett annorlunda ljussken som uppmärksammas - Ljusstarka och strömsnåla lysdioder Roterande ljus med ljusstarka lysdioder. Innehåller inga rörliga delar som roterar. Rotationen av lysdioderna sker elektronisk med normalt 150 varv/minut. LED-utförande i 115 VAC på begäran. Omgivning:Temperaturområde - 40 till + 55 C. Skyddsklass IP65. Beställningsexempel: Vid best. glöm ej beställa botten- och överdelen BCSA. En per ljustorn. Best. nummer Beskrivning Spänning Ström Candela Varv/m Övrigt BCSA Bottendel + överdel / hatt RSA/DC/12/L/R Roterande 40 röda LED:s 12 VDC 25 ma 8 Cd LED:s RSA/DC/12/L/O Roterande 40 orange LED:s 12 VDC 25 ma 8 Cd LED:s RSA/DC/12/L/G Roterande 40 gröna LED:s 12 VDC 25 ma 8 Cd LED:s RSA/DC/12/L/B Roterande 24 blå LED:s 12 VDC 25 ma 8 Cd LED:s RSA/DC/12/L/K Roterande 24 klara LED:s 12 VDC 25 ma 8 Cd LED:s RSA/DC/24/L/R Roterande 40 röda LED:s 24 VDC 25 ma 8 Cd LED:s RSA/DC/24/L/O Roterande 40 orange LED:s 24 VDC 25 ma 8 Cd LED:s RSA/DC/24/L/G Roterande 40 gröna LED:s 24 VDC 25 ma 8 Cd LED:s RSA/DC/24/L/B Roterande 24 blå LED:s 24 VDC 25 ma 8 Cd LED:s RSA/DC/24/L/K Roterande 24 klara LED:s 24 VDC 25 ma 8 Cd LED:s RSA/AC/230/L/R Roterande 40 röda LED:s 230 VAC 25 ma 8 Cd LED:s RSA/AC/230/L/O Roterande 40 orange LED:s 230 VAC 25 ma 8 Cd LED:s RSA/AC/230/L/G Roterande 40 gröna LED:s 230 VAC 25 ma 8 Cd LED:s RSA/AC/230/L/B Roterande 24 blå LED:s 230 VAC 25 ma 8 Cd LED:s RSA/AC/230/L/K Roterande 24 klara LED:s 230 VAC 25 ma 8 Cd LED:s XSA, ljustornsdel med xenon blixtljus - Blixteffekt 2,5 Joule Blixtljusen ger ifrån sig en mycket hög ljusintensitet (Candela) i förhållande till strömförbr. Enkelblixt som ger all ljusenergi vid ett blixttillfälle. 60 blixtar/minut. Candelavärden nedan gäller per blixttillfälle. Långlivade blixtrör ger > blixtar. XSA kan även beställas för 115 VAC. Omgivning: Temperaturområde -40 till + 55 C. Skyddsklass IP65. Beställningsexempel: Glöm ej beställa botten- och överdelen BCSA. En per ljustorn. * = Lägg till linsfärg (SSAR-) Best. nummer Beskrivning Spänning Ström Joule Candela Övrigt BCSA Bottendel + överdel / hatt XSA/DC/12/* Enkelblixt 2,5 Joule 12 VDC 360 ma 2,5 J 40 Cd Enkelblixt XSA/DC/24/* Enkelblixt 2,5 Joule 24 VDC 180 ma 2,5 J 40 Cd Enkelblixt XSA/AC/230/* Enkelblixt 2,5 Joule 230 VDC 60 ma 2,5 J 40 Cd Enkelblixt 18 TOLEKA AB - Fenix väg GUSTAVSBERG - Tel Fax

18 LJUSTORN OCH STAPELBARA LJUSTORN, SERIE SA PSA, ljustornsdel med blinkande ljus - Ljusstarka och strömsnåla lysdioder - Glödlampa max. 10 W Utföranden med lampa kan kopplas förbi blinkreläet och användas statiskt lysande. Levereras med en glödlampa B15d 5 W. Pulserar med 40 blink/minut (50% på 50% av). Kan även erhållas för 115 VAC. Omgivning: Temperaturområde -20 till + 55 C. Skyddsklass IP65. Utföranden med ljusstarka lysdioder (LED:s) pulserar med normalt 120 blink/minut. Kan kopplas om till statiskt lysande. 115 VAC på begäran. Omgivning: Temperaturområde - 40 till + 55 C. Skyddsklass IP65. Beställningsexempel: Glöm ej beställa botten- och överdelen BCSA. En per ljustorn. * = Lägg till linsfärg (SSAR-) Best. nummer Beskrivning Spänning Ström Candela Blink/m Övrigt BCSA Bottendel + överdel / hatt PSA/DC/12/* Blinkande ljus, 5W B15d 12 VDC 420 ma 5 Cd 40 PSA/DC/24/* Blinkande ljus, 5W B15d 24 VDC 210 ma 5 Cd 40 PSA/AC/230/* Blinkande ljus, 5W B15d 230 VAC 25 ma 5 Cd 40 PSA/DC/12/L/R Blinkande, 30 röda LED:s 12 VDC 70 ma 8 Cd LED:s PSA/DC/12/L/O Blinkande, 30 orange LED:s 12 VDC 70 ma 8 Cd LED:s PSA/DC/12/L/G Blinkande, 30 gröna LED:s 12 VDC 70 ma 8 Cd LED:s PSA/DC/12/L/B Blinkande, 18 blå LED:s 12 VDC 70 ma 8 Cd LED:s PSA/DC/12/L/K Blinkande, 18 klara LED:s 12 VDC 70 ma 8 Cd LED:s PSA/DC/24/L/R Blinkande, 30 röda LED:s 24 VDC 35 ma 8 Cd LED:s PSA/DC/24/L/O Blinkande, 30 orange LED:s 24 VDC 35 ma 8 Cd LED:s PSA/DC/24/L/G Blinkande, 30 gröna LED:s 24 VDC 35 ma 8 Cd LED:s PSA/DC/24/L/B Blinkande, 18 blå LED:s 24 VDC 35 ma 8 Cd LED:s PSA/DC/24/L/K Blinkande, 18 klara LED:s 24 VDC 35 ma 8 Cd LED:s PSA/AC/230/L/R Blinkande, 30 röda LED:s 230 VAC 10 ma 8 Cd LED:s PSA/AC/230/L/O Blinkande, 30 orange LED:s 230 VAC 10 ma 8 Cd LED:s PSA/AC/230/L/G Blinkande, 30 gröna LED:s 230 VAC 10 ma 8 Cd LED:s PSA/AC/230/L/B Blinkande, 18 blå LED:s 230 VAC 10 ma 8 Cd LED:s PSA/AC/230/L/K Blinkande, 18 klara LED:s 230 VAC 10 ma 8 Cd LED:s SSA, ljustornsdel med statiskt ljus - Ljusstarka och strömsnåla lysdioder (LED:s) - Glödlampa max. 10 W Lamputförandet levereras utan lampa. Separat beställs en lampa med 5 W B15d alt. LEDlampa (LEDX) med B15d. SSA kan drivas med både VAC och VDC. Omgivning: Temperaturområde -20 till + 55 C. Skyddsklass IP65. Utföranden med ljusstarka lysdioder (LED:s) med 30 (röd, orange eller grön) respektive 18 (blå eller klara) lysdioder. 115 VAC på begäran. Omgivning: Temperaturområde -40 till + 55 C. Skyddsklass IP65. Beställningsexempel: Glöm ej beställa BCSA samt glödlampa. En per ljustorn. * = Lägg till linsfärg (SSAR-) Best. nummer Beskrivning Spänning Ström Candela Lampa Övrigt BCSA Bottendel + överdel / hatt SSA/0/* Statiskt ljus, utan lampa V Beror på Beror på B15d Best. lampa 12V/5W Glödlampa 5 W B15d 12 V 420 ma 5 Cd 5 W 24V/5W Glödlampa 5 W B15d 24 V 210 ma 5 Cd 5 W 230V/5W Glödlampa 5 W B15d 230 V 25 ma 5 Cd 5 W SSA/DC/12/L/R Statiskt ljus, 30 röda LED:s 12 VDC 140 ma 8 Cd 30 LED:s SSA/DC/12/L/O Statiskt ljus, 30 orange LED 12 VDC 140 ma 8 Cd 30 LED:s SSA/DC/12/L/G Statiskt ljus, 30 gröna LED:s 12 VDC 140 ma 8 Cd 30 LED:s SSA/DC/12/L/B Statiskt ljus, 18 blå LED:s 12 VDC 140 ma 8 Cd 18 LED:s SSA/DC/12/L/K Statiskt ljus, 18 klara LED:s 12 VDC 140 ma 8 Cd 18 LED:s SSA/DC/24/L/R Statiskt ljus, 30 röda LED:s 24 VDC 70 ma 8 Cd 30 LED:s SSA/DC/24/L/O Statiskt ljus, 30 orange LED 24 VDC 70 ma 8 Cd 30 LED:s SSA/DC/24/L/G Statiskt ljus, 30 gröna LED:s 24 VDC 70 ma 8 Cd 30 LED:s SSA/DC/24/L/B Statiskt ljus, 18 blå LED:s 24 VDC 70 ma 8 Cd 18 LED:s SSA/DC/24/L/K Statiskt ljus, 18 klara LED:s 24 VDC 70 ma 8 Cd 18 LED:s SSA/AC/230/L/R Statiskt ljus, 30 röda LED:s 230 VAC 20 ma 8 Cd 30 LED:s SSA/AC/230/L/O Statiskt ljus, 30 orange LED 230 VAC 20 ma 8 Cd 30 LED:s SSA/AC/230/L/G Statiskt ljus, 30 gröna LED:s 230 VAC 20 ma 8 Cd 30 LED:s SSA/AC/230/L/B Statiskt ljus, 18 blå LED:s 230 VAC 20 ma 8 Cd 18 LED:s SSA/AC/230/L/K Statiskt ljus, 18 klara LED:s 230 VAC 20 ma 8 Cd 18 LED:s TOLEKA AB - Fenix väg GUSTAVSBERG - Tel Fax

19 LJUSTORN OCH STAPELBARA LJUSTORN, SERIE SA Tillbehör till ljustorn serie SA Ljudgivare/sirener snäpps fast som översta våningen i ljustornet. 3 varianter med frekvensen 2,6 khz och 92 dba/1 me: MT = kontinuerlig ton. PT = pulserande ton. CT = svepande ton. Spänningar: 12 VDC / 64 ma, 24 VDC / 32 ma eller 230 VAC / 9 ma. Temperatur -20 till + 55 C. Skyddsklass IP54. ESA-förlängningsmodul: För att förlänga ljustornets höjd. Valfri placering i ljustornet. Stolpfäste: Kan användas för att montera ljustornet på en högre höjd. Standardutförandet är på 250 mm men kan även erhållas för 500, 750 eller 1000 mm. Väggfästen: MB1 i metall eller MB2 i plast (se tillbehör varningsljus). Några beställningsexempel: Glöm ej beställa botten- och överdelen BCSA. En per ljustorn. Best. nummer Beskrivning Spänning <Ström Nom. dba Ljud Övrigt ASA/DC/12/* Ljustornssiren, välj MT/PT/CT 12 VDC 64 ma 92 dba 2,6 khz ASA/DC/24/* Ljustornssiren, välj MT/PT/CT 24 VDC 32 ma 92 dba 2,6 khz ASA/AC/230/* Ljustornssiren, välj MT/PT/CT 230 VAC 9 ma 92 dba 2,6 khz ESA Förlängningsmodul ljustorn SA PM/250 Stolpfäste 250 mm för ljustorn Ljustorn serie TA, TB och extra smala serie STC/LED Serie TA kan erhållas med samma innehåll som serie SA. Mått: Ø 78 mm med höjderna 130, 190, 252, 313 resp. 375 mm (5 våningar). Serie TB har dubbel höjd vilket medför att den kan innehålla dubbelt så många lysdioder samt att de statiska eller blinkade ljusen kan ha en glödlampa på 12/15 W. Mått: Ø 78 mm med höjderna 190, 313 resp. 435 mm (3 våningar). Övrig teknisk info som serie SA. TA och TB kan beställas i de flesta utföranden som SA. Miniljustorn serie STC endast Ø 32 mm för 1-5 våningar med med kraftiga lysdioder som motsvarar en vanlig 15 W-lampa. Vid köp av 2-5 våningar levereras alla sex linsfärger: Orange, röd, grön, gul, blå och klar lins. Kabelanslutning längd 400 mm. Skyddsklass IP65. Monteras via M10-bult alt. via 3 st 3 mm-hål. Mått: Ø 32 x 65 mm för en våning. Tillkommande våningar 40 mm. 5 våningar = 225 mm. Spänningar: 24 VUC (AC/DC), 115 eller 230 VAC. Några beställningsexempel. Ange typ av ljus samt TA, TB eller STC samt / spänning / antal våningar Best. nummer Beskrivning Spänning Ström Candela J / W Övrigt STA/AC/230/2 Statiskt, 2 våningar röd/grön 230 VAC 22 ma 5 Cd 5 W B15d STA/AC/230/3 Statiskt, 3 st röd/grön/orange 230 VAC 22 ma 5 Cd 5 W B15d STB/AC/230/3 Statiskt, 3 st röd/grön/orange 230 VAC 65 ma 15 Cd 15 W B15d PTB/DC/24/L/3 Blinkande, 3 st röd/grön/or. 24 VDC 70 ma 16 Cd <60 LED 120 blink RTB/DC/12/L/3 Roterande, 3 st röd/grön/or. 12 VDC 50 ma 16 Cd <80 LED 150 varv STC/*/LED/* Mini-lampa LED, ange färg Anges STC/*/LED/2 Mini-ljustorn LED, röd/grön Anges STC/*/LED/3 Mini-ljustorn LED, röd/or./grön Anges STC/*/LED/4 Mini-ljustorn LED, r/or./gr./blå Anges STC/*/LED/5 Mini-ljustorn LED, r/or./gr./b/klar Anges Serie TL, smalt ljustorn för glödlampa - TLSF, statiskt ljus med glödlampa 10 W - TLFF, blinkande ljus med glödlampa, 60 blink/minut Serie TL monteras ihop på fabriken. Max. 5 våningar. Röd (överst), orange, grön, blå och vit. Ljustornen (typ S) skruvas fast i bottendelen (3 st 4,5 mm hål). Kan levereras med ett 288 mm långt stolpfäste (typ P). Kabelanslutning med längden 175 mm. Spänningar/strömförbrukning: 12 VUC/900 ma, 24 VUC/450 ma, 115 VAC/100 ma eller 230 VAC/50 ma. Mått (S): Ø 50 x 113/178/243/308/373 mm. Omgivning: Temperatur -25 till +66. IP54. Vid beställning ange P eller S / antal våningar / spänning samt ev. önskemål om lampa. Best. nummer Beskrivning Spänning Ström Candela J / W Övrigt TLSF/S/2/24 Statiskt ljustorn R/O 24 V 450 ma 10 W TLSF/S/3/24 Statiskt ljustorn R/O/G 24 V 450 ma 10 W TLSF/S/3/230 Statiskt ljustorn R/O/G 230 V 50 ma 10 W TLFF/S/3/24 Blinkande ljustorn R/O/G 24 V 450 ma 10W TLSF/P/2/24 Statiskt ljustorn R/O + stolpe 24 V 450 ma 10W Stolpfäste 20 TOLEKA AB - Fenix väg GUSTAVSBERG - Tel Fax

20 "TRAFIKLJUS", SIGNAL- OCH INFORMATIONSLJUS Trafikljus, signal- och informationsljus Dessa ljus är avsedda att signalera på nära eller långt håll (10 km) eller informera i text alternativt med en symbol/figur. Många av dessa produkter blir kundanpassade efter just dina önskemål. För textinformationer kan du även beställa FTD100 som är enskilda bokstäver och tecken med höjden 95 mm och fyllda med kraftiga lysdioder. Dessa sätts ihop på fabriken med en styrenhet i en plastfixtur med en monterad DIN-skena. FTD100 är microproccessorstyrda och kan formas till alla tänkbara ord och meningar som kan regleras, blinkas, dimmras etc. var och en för sig alt. hela ord. Driftspänning: 24 VUC. Röd, orange, grön eller vit text. Begär specialinfo. IPN, informationsljus / LED-trafikljus - Ljusstarka, strömsnåla och hållbara lysdioder - Textmeddelande, symboler och figurer enligt dina önskemål Standardboxen som används är en Eurobox. Mått: 200 x 150 x 80 mm. Tillverkad i UV-tålig polykarbonat. Temperaturområde - 40 till +55. Vattentät i skyddsklass IP65. Vanligtvis i 24 VDC eller 230 VAC. andra spänningar på begäran. Några standardtyper: 01 med 2 gröna pilar och ett rött X som kan styras var för sig eller tillsammans. 02 Trafikljus med ett rött och ett grönt fält som kan styras var för sig. 03 med FIRE i rött som kan lysa statiskt eller blinka 150 blink/minut. 04 med FEUER eller FEU i rött som kan lysa statiskt eller blinka 150 blink/minut. 05 med 2 runda lysdiodsfält som kan lysa statiskt eller blinka synkront alternativt flip-flop varannan gång. 40 eller 120 blink/minut. Välj mellan färgerna röd, orange, grön, blå, resp. klar. Beställningsexempel: Vid beställning ange spänning / typ och ev. färg. Best. nummer Beskrivning Spänning Ström Candela J / W Övrigt IPN/DC/24/L/01 Info.-LED 2 gröna pil 1 röd X 24 VDC <160mA <144 Cd LED:s IPN/AC/230/L/01 Info.-LED 2 gröna pil 1 röd X 230 VAC <100mA <144 Cd LED:s IPN/DC/24/L/02 Info.-LED Trafikljus R/G 24 VDC 250 ma 180 Cd 2x80LED IPN/AC/230/L/02 Info.-LED Trafikljus R/G 230 VAC 30 ma 180 Cd 2x80LED IPN/DC/24/L/03 Info.-LED rött ljus FIRE 24 VDC 180 ma 180 Cd LED:s 150 blink IPN/AC/230/L/03 Info.-LED rött ljus FIRE 230 VAC 30 ma 180 Cd LED:s 150 blink IPN/DC/24/L/04 Info.-LED rött FEUER/FEU 24 VDC 180 ma 180 Cd LED:s 150 blink IPN/AC/230/L/04 Info.-LED rött FEUER/FEU 230 VAC 30 ma 180 Cd LED:s 150 blink IPN/DC/24/L/05 Info.-LED, välj 2 färgfält 24 VDC 180 ma 180 Cd 2x80LED 40/120 bl. IPN/AC/230/L/05 Info.-LED, välj 2 färgfält 230 VAC 30 ma 180 Cd 2x80LED 40/120 bl. MI / MIH, signalljus / trafikljus - Med eller utan trafikljusskärm - Med halogen diachroic/riktad stråle (syns 10 km) De vanligaste spänningarna är 12, 24, 115 eller 230 V. Temperaturområde: -20 till +55 (-40 för LED). Skyddsklass IP65. Om halogenlampa väljs till 230 V så medlevereras en separat transformator på 230 VAC. En del ljus kan fås med halogen diacroic med riktad ljusstråle och reflektor. Lämplig vid långdistanssignalering. Vid best. ange modell, spänning, lampa och färg. MI/1520/2D En Eurobox av polykarbonat med 2 st linser typ serie D. Mått: 200 x 150 x höjd 148 mm inkl. lins. Lampa: B15d 12 eller 15 W alternativt halogen TH20. MI/1530/3D Metallbox. Mått: 300 x 150 x höjd 187 mm inkl. lins. Lampa: B15d alt. halogen TH20. MI/1530/2L Metallbox. Mått: 300 x 150 x höjd 208 mm inkl. lins. Lampa: B15d 21 eller 25 W, halogenlampa TH55 eller med 32 riktade lysdioder (se SBR och SBQ). MIH/2040/2L med trafikljuskärm. Metallbox. Mått: 400 x 200 x höjd 267 mm inkl. skärm. Lampa: B15d 21 eller 25 W, halogenlampa TH20D (diachroic) eller med 32 riktade lysdioder. MIH/2060/2L med trafikljuskärm. Metallbox. Mått: 600 x 200 x höjd 267 mm inkl. trafikljuskärm. Lampa: B15d 21 eller 25 W, halogenlampa TH20D (diachroic/riktad ljusstråle med reflektor) eller med 32 framåtriktade lysdioder (som SBR och SBQ). MI/2060/2J Metallbox. Mått: 600 x 200 x höjd 290 mm inkl. lins. Lampa: B15d 48 eller 60 W, halogenlampa TH20D (1365 Cd) eller TH50D (3555 Cd) för långdistanssignalering. Vid förfrågan eller beställning skriv best.nummer samt *=/spänning/lamptyp/linsfärger Best. nummer Beskrivning Spänning Ström Candela J / W Övrigt MI/1520/2D/*** Signalljus 2 D-linser Välj <1 A 3-13 Cd Välj 65 ma-1 A MI/1530/3D/*** Signalljus 3 D-linser Välj <1 A 3-13 Cd Välj 65 ma-1 A MI/1530/2L/*** Signalljus 2 L-linser Välj <1,8 A Cd Välj 25mA-1,8 A MIH/2040/2L/*** Trafiksignalljus 2 L-linser Välj <1,8 A Välj 25mA-1,8 A MIH/2060/3L/*** Trafiksignalljus 3 L-linser Välj <1,8 A Välj 25mA-1,8 A MI/2060/2J/*** Långdistanssignal 2 J-linser Välj <4 A Välj 88 ma-4 A TOLEKA AB - Fenix väg GUSTAVSBERG - Tel Fax
