1 Dokument nr SV Side 1/16 Indholdsförtekning Specifikationer av modell IN 832, IN 834 och IN Kombinationer av kokeplatter... 3 Mått på IN 832R med fast underrede... 4 Mått på IN 834R med fast underrede... 5 Mått på IN 836R med fast underrede... 6 Mått på IN 832R med höjdreglerbart underrede... 7 Mått på IN 834R med höjdreglerbart underrede... 8 Mått på IN 836R med med höjdreglerbart underrede... 9 Tillval, sidahylla och faststättningsplattor Tillval marinehandtag, tippskydd Installationsdata IN 832 och IN 834 på fyra ben Installationsdata IN 836 på fyra ben Installationsdata IN 832 och IN 834 på höjdreglerbart underrede Installationsdata IN 836 på höjdreglerbart underrede El-anslutning för... 16

2 Dokument nr SV Side 2/16 Specifikation av model IN 832, IN 834 och IN 836 Antal kokezoner: 2, 4, eller 6 Typ overplåta: Glaskeramisk 6 mm tjock Runde én-gryta zoner: Ø 270 mm Effekt pr. zon: 3x400V+PE: 5 kw pr zon 3x230V+PE: IN kw pr. zon IN kw dock max. 10,5 kw för bägge zonerna under samma tid IN kw på två av zonerna, 5 kw på de övriga fyra zonerna dock max 10,5 kw när alla fyra zonerna används samtidigt. 3x440V+PE: 5 kw pr zon Värmreglering standard: Steglös med vred.. IP-klass: IP X5 Forsyningsadskiller på apparatet Underreda Fast stativ med manuelt justerbar arbejdshøjde mellem mm Underhylden følger arbejdshøjden: Ved 850mm arbejdshøjde er underhylden 250 mm fra gulv. -Ved 900mm arbejdshøjde er underhylden 300 mm fra gulv Elektrisk højderegulerbart stativ med justerbar arbejdshøjde mellem mm Tillbehör Tippskydd Marinehandtag Sidohyllor i höger side, vänster sida eller i begge sidar Justerskruv med hål för fastsättning i golv Ekstra fettfilter Skraber Plejemiddel för ceranplåt Antal kokzoner Runde Total effekt [kw] 3x230V+PE 3x400V+PE 3x440V+PE Lækstrøm Strømforbrug [L 1 /L 2 /L 3 ] Total effekt [kw] Strømforbrug [L 1 /L 2 /L 3 ] Total effekt [kw] Strømforbrug [L 1 /L 2 /L 3 ] ma IN 832R 2 10,0 3x x x13 30 IN 834R 4 10,5 3x x x26 30 IN 836R 6 20,5 3x x x39 60

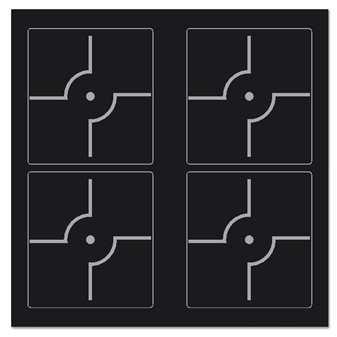

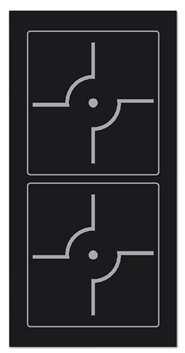

3 Dokument nr SV Side 3/16 Kombinationer av kokplattor IN 832R IN 834R IN 836R

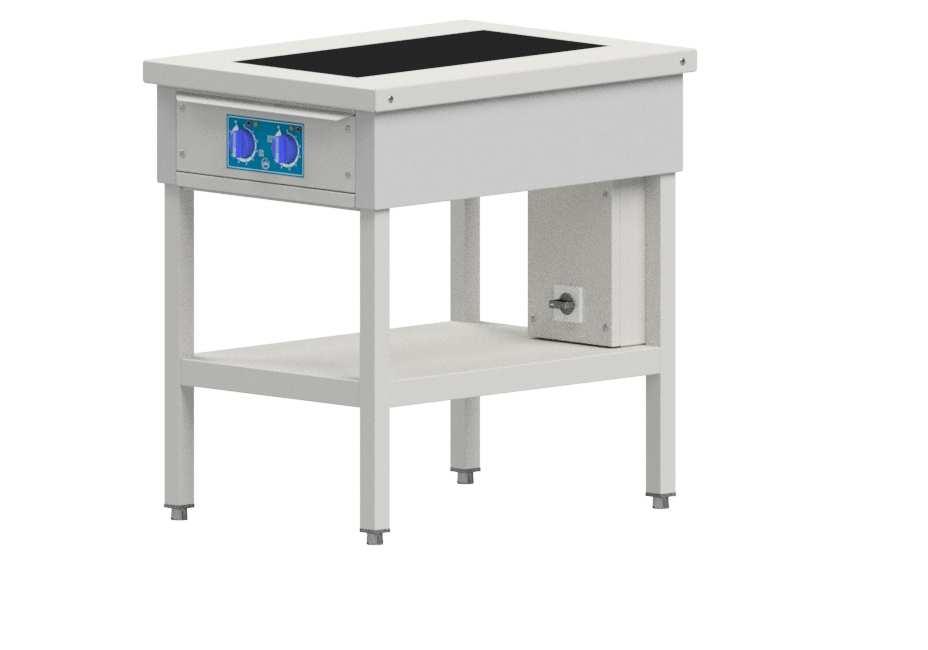

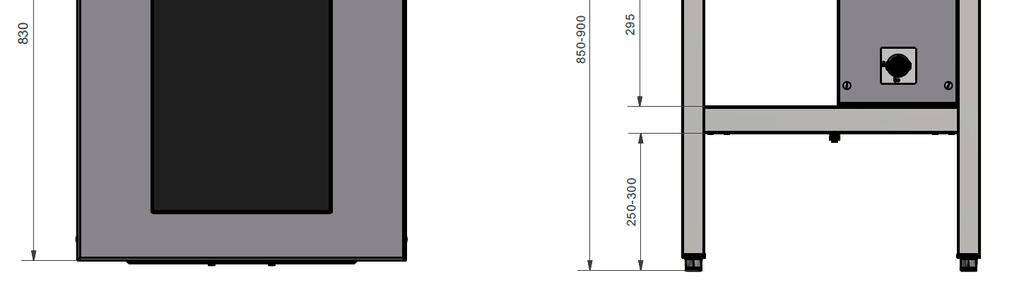

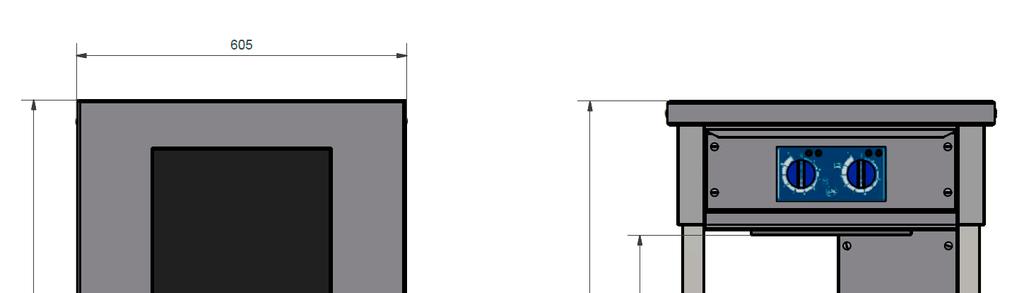

4 Dokument nr SV Side 4/16 Mått på IN 832R med fast stativ Underhylden sidder for 900 mm høje kogeborde 300mm over gulv og for 850 mm høje kogeborde 250mm over gulv. Med hänsyn till service och betjäning av spisen rekommenderas ett fritt område framför spisen på minst 830mm.

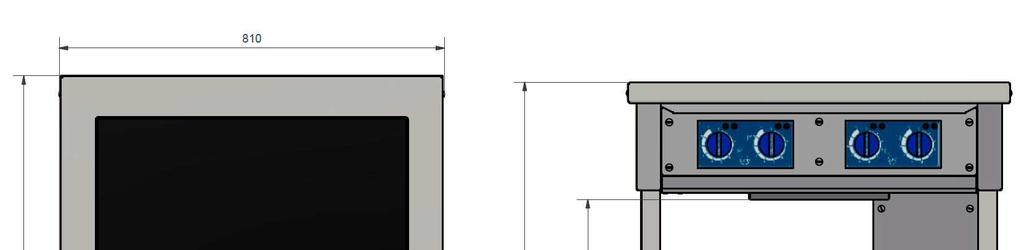

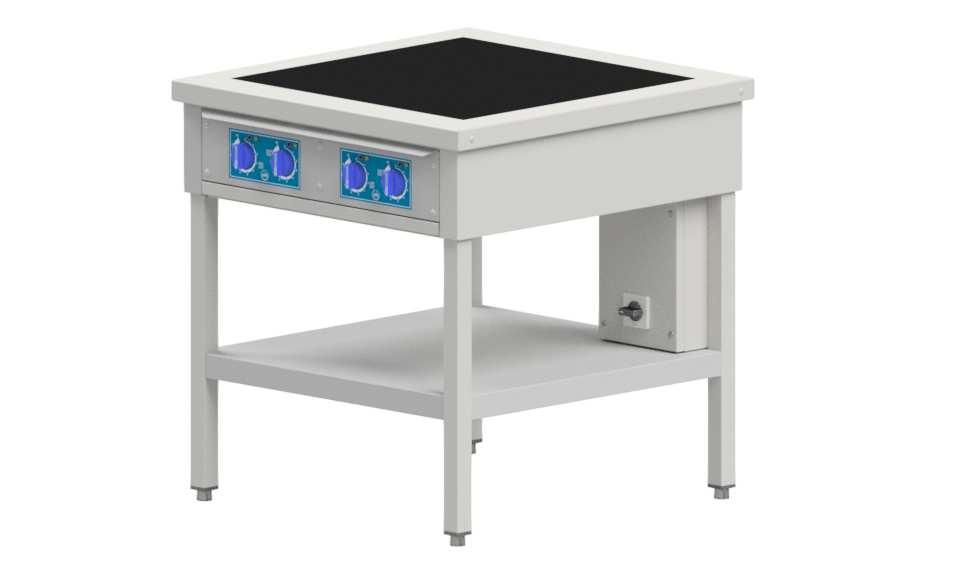

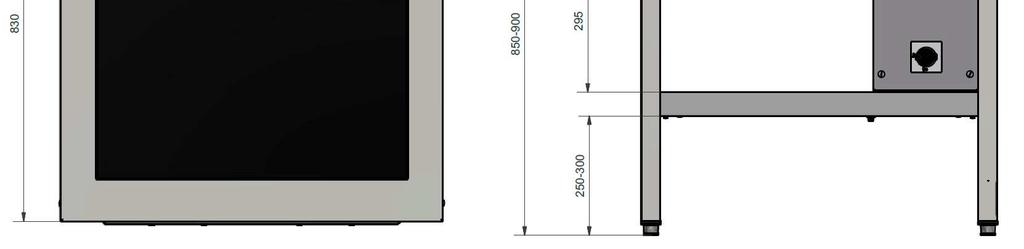

5 Dokument nr SV Side 5/16 Mått på IN 834R med fast stativ Underhylden sidder for 900 mm høje kogeborde 300mm over gulv og for 850 mm høje kogeborde 250mm over gulv. Med hänsyn till service och betjäning av spisen rekommenderas ett fritt område framför spisen på minst 830mm.

6 Dokument nr SV Side 6/16 Mått på IN 836R med fast stativ Underhylden sidder for 900 mm høje kogeborde 300mm over gulv og for 850 mm høje kogeborde 250mm over gulv. Med hänsyn till service och betjäning av spisen rekommenderas ett fritt område framför spisen på minst 830mm.

7 Dokument nr SV Side 7/16 Mått på IN 832R med elektrisk höjdreglerbart stativ Med hänsyn till service och betjäning av spisen rekommenderas ett fritt område framför spisen på minst 830mm. För att minemera klämrisken rekommenderas det att hålla ett fritt område bakom och på sidorna av spisen på minst 50mm

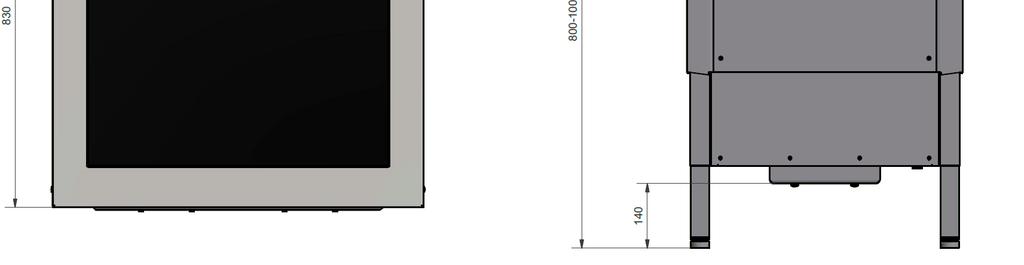

8 Dokument nr SV Side 8/16 Mått på IN 834R med elektrisk höjdreglerbart stativ Med hänsyn till service och betjäning av spisen rekommenderas ett fritt område framför spisen på minst 830mm. För att minemera klämrisken rekommenderas det att hålla ett fritt område bakom och på sidorna av spisen på minst 50mm

fritt område framför spisen på minst 830mm.

9 Dokument nr SV Side 9/16 Mått på IN 836R med elektrisk höjdreglerbart stativ Med hänsyn till service och betjäning av spisen rekommenderas ett fritt område framför spisen på minst 830mm. För att minemera klämrisken rekommenderas det att hålla ett fritt område bakom och på sidorna av spisen på minst 50mm

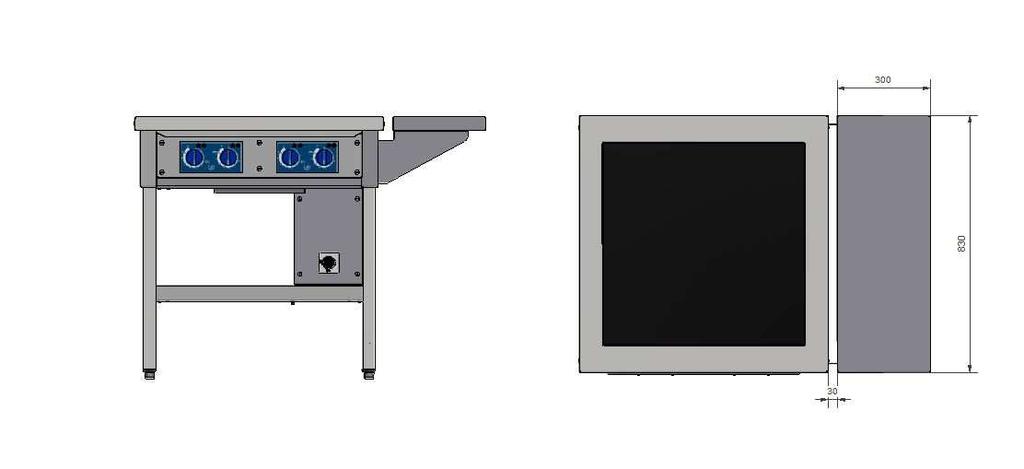

10 Dokument nr SV Side 10/16 Sidohylla IN832 med sidohylla på fasta ben kräver fastsäning i golvet med ställskruv med hål. Ställkruv med hål för fastsättning i golv

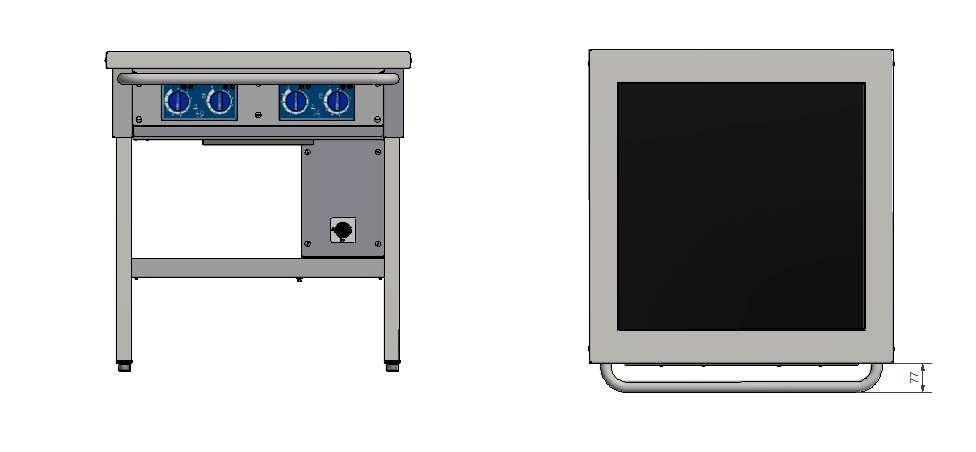

11 Dokument nr SV Side 11/16 Marinhandtag Tippskyd

12 Dokument nr SV Side 12/16 Installationsdata IN 832 på fyra ben Min. 500 mm elkabel över golv Installationsdata IN 834 på fyra ben Min. 500 mm elkabel över golv *Men minst 100 mm när placerat uppåt brännbart material.

13 Dokument nr SV Side 13/16 Installationsdata IN 836 på fyra ben Min. 500 mm elkabel över golv *Men minst 100 mm när placerat uppåt brännbart material.

14 Dokument nr SV Side 14/16 Installationsdata för IN832 med höjdreglering Min. 800 mm elkabel över golv Installationsdata för IN834 med höjdreglering Min. 800 mm elkabel över golv *Men minst 100 mm när placerat uppåt brännbart material.

15 Dokument nr SV Side 15/16 Installationsdata för IN836 med höjdreglering Min. 800 mm elkabel över golv *Men minst 100 mm när placerat uppåt brännbart material.

16 Dokument nr SV Side 16/16 El- tilslutning af Vid anslutning av spisen ska man uppmärksamma elförsörjningens jordningssystem då spisen inte har en obetydlig läckström till jord. Läkströmme: Model IN 832R IN 834R IN 836R ma Beskyttelse mod fejl (indirekte berøring) placeres foran apparatet og kontrolleres af installatør Reglerne for særligt pålidelige beskyttende jordledere, skal overholdes jvf. IEC (Stærkstrømsbekendgørelsen afsnit 6 kapitel 707). Installaon i TN-nät: Nollning rekommenderas. (billigast) Om felströmsbrytare används gäller rekommendationerna under TT nät. Installaon i TT-nät: En fejlstrømsafbryder med en udløsestrøm på 100mA kan anvendes. På grund af en 3-faset ensretter i induktionsgeneratoren skal fejlstrømsafbryderen være en klasse B afbryder. Installaon i IT-nät: På IT-net kan man som hovedregel ikke acceptere lækstrømme. Der er to muligheder for at anvende kogebordet på et IT net. Brug isolationsovervågningsudstyr af et fabrikat som kan håndtere lækstrømmen, f.eks. Bender type A-ISO meter, eller forsyn apparatet gennem en skilletransformer. Slutbrugeren skal altid kontaktes for fastsættelse af løsningsmodel og evt. accept af lækstrøm. For mere information henvis til apparatets betjeningsvejledning..
