1 Quick Guide Kom godt i gang Tillykke med købet af Deres nye Clint DC3/DC5 kabel TV boks. Tilslutninger Kontroller at De har alle dele, og at apparaterne som skal forbindes med hinanden (TV, Forstærker osv.), ikke er

2 Quick Guide Tilslutning af CAM modul og smartcard Deres DC3/DC5 er forsynet med CI (Common interface). Dette betyder at hvis de indsætter et CAM modul til læsning af smartcards, kan de benytte boksen til at se betalings TV. Dette kræver dog det korrekte CAM modul og et smartcard fra Deres TV udbyder. Kontakt Deres TV udbyder for at få mere information omkring CAM modul og smartcard. BEMÆRK! Boksen kan sagtens fungere uden CAM modul og smartcard. Der vil dog ikke kunne ses betalings TV men kun de gratis tilgængelige kanaler. 1. Åben lågen i højre side på frontpanelet af Deres DC3/DC5. 2. Indsæt CAM modulet som vist og vær opmærksom på at det sidder korrekt. 3. Indsæt Deres smartcard og vær opmærksom på at siden med chippen vender den korrekte vej. (Dette afhænger af hvilket CAM modul der benyttes) Førstegangs installation 1. Når boksen tændes første gang (Eller efter en fabriksgendannelse) skal boksen først søge efter kanaler. 2. Vælg sprog med piletasterne /. 3. Tryk pil på Start og tryk OK for at komme til søgning. Netværkssøgning er valgt som standard og anbefales.

3 Quick Guide 1. Benyt piletasterne / for at vælge TV Udbyder. Findes udbyderen ikke på listen vælges MANUEL. 2. Det er meget vigtigt at man kender sin TV udbyders Netværks ID / Data før en søgning kan foretages korrekt. 3. Når korrekte data kendes indtastes disse ved hjælp af piletasterne samt de numeriske taster Kontakt Deres TV udbyder hvis korrekte data ikke kendes før søgning. 5. Vær opmærksom på at hvis Deres netværks ID f.eks. er 100 skal der indtastes under netværks ID. De to første tal skal altså være Vælg Start og tryk på OK for at starte søgningen. BEMÆRK! De foruddefinerede data på TV udbydernes data (Frekvens, Symbolrate og QAM) er bestemt af TV udbyder og kan derfor risikere at skifte i fremtiden. Hvis dette sker skal Manuel vælges og korrekte data indtastes manuelt. Hvis kanalsøgningen fejler, vil ovenstående billede vises. Kontroller at alle kabler er korrekt tilsluttet og at du har indtastet korrekte netværksdata. Rigtig god fornøjelse med Deres Clint DC Digitale Kabel TV Boks.

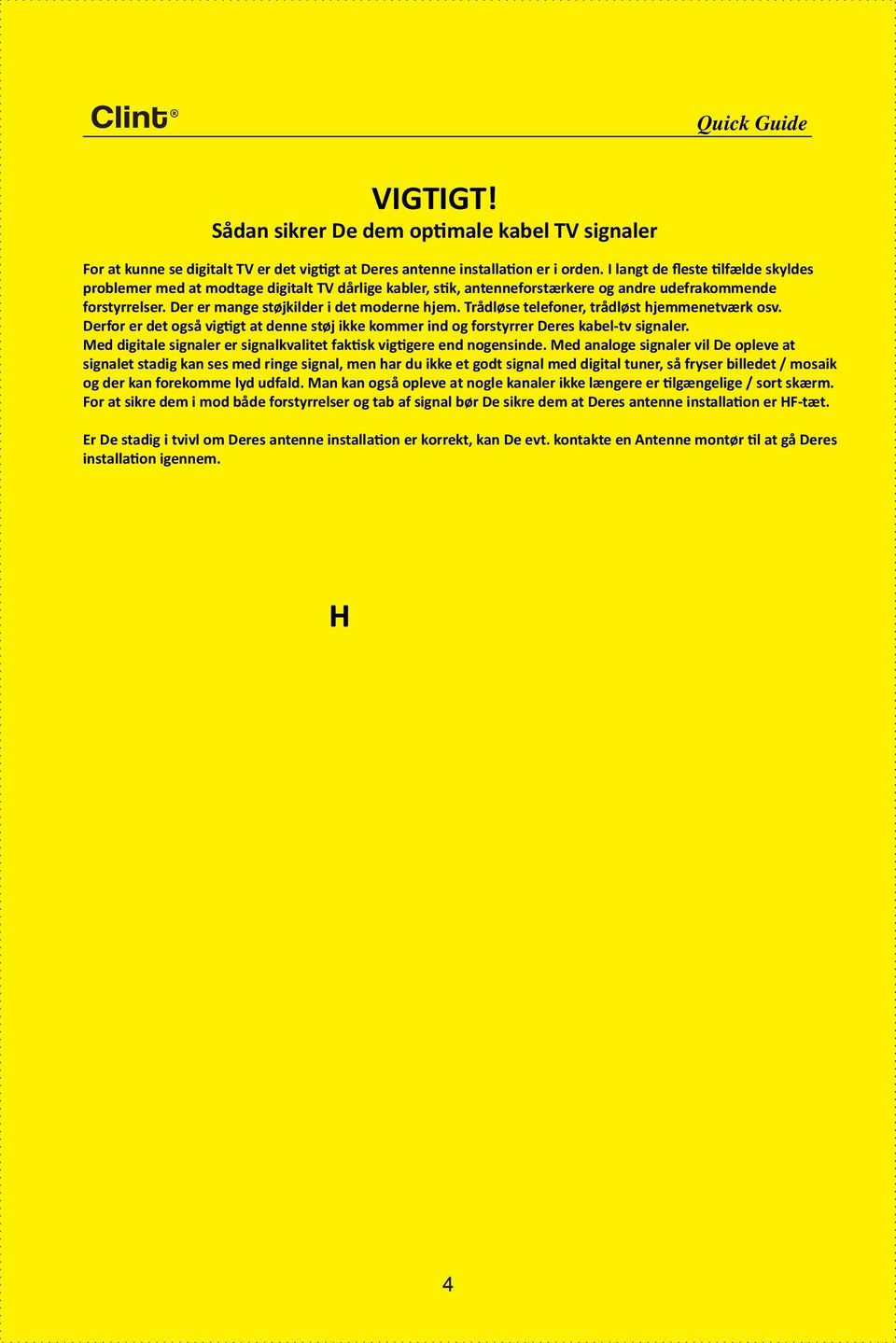

4 Quick Guide VIGTIGT! Sådan sikrer De dem optimale kabel TV signaler For at kunne se digitalt TV er det vigtigt at Deres antenne installation er i orden. I langt de fleste tilfælde skyldes problemer med at modtage digitalt TV dårlige kabler, stik, antenneforstærkere og andre udefrakommende forstyrrelser. Der er mange støjkilder i det moderne hjem. Trådløse telefoner, trådløst hjemmenetværk osv. Derfor er det også vigtigt at denne støj ikke kommer ind og forstyrrer Deres kabel-tv signaler. Med digitale signaler er signalkvalitet faktisk vigtigere end nogensinde. Med analoge signaler vil De opleve at signalet stadig kan ses med ringe signal, men har du ikke et godt signal med digital tuner, så fryser billedet / mosaik og der kan forekomme lyd udfald. Man kan også opleve at nogle kanaler ikke længere er tilgængelige / sort skærm. For at sikre dem i mod både forstyrrelser og tab af signal bør De sikre dem at Deres antenne installation er HF-tæt. Er De stadig i tvivl om Deres antenne installation er korrekt, kan De evt. kontakte en Antenne montør til at gå Deres installation igennem. H Support Skulle der være spørgsmål eller opstå problemer der ikke kan løses ved hjælp af denne quick guide eller den fulde manual, kan de kontakte vores support, se nedenfor. help@clintdigital.com

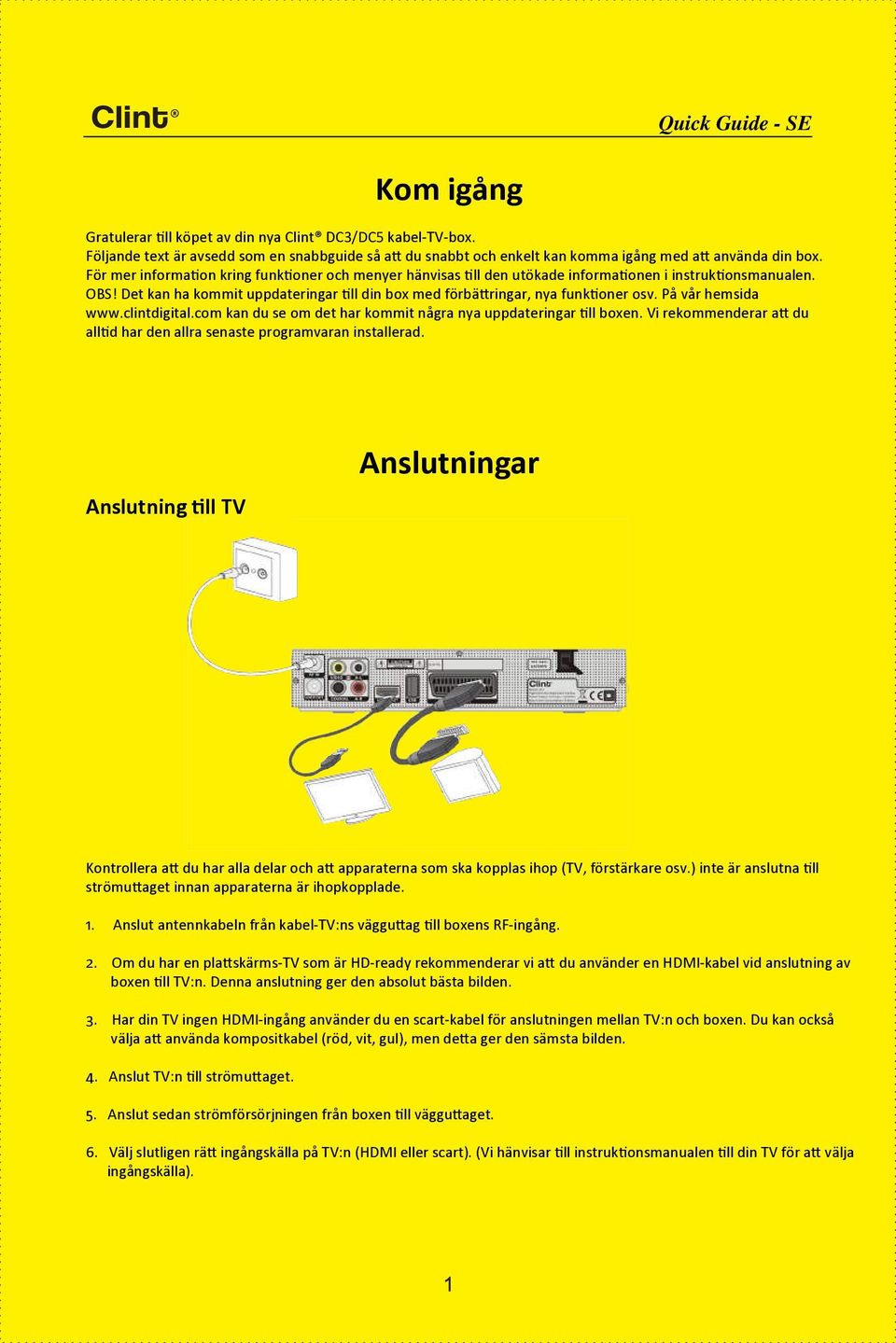

5 Quick Guide - SE Kom igång Gratulerar till köpet av din nya Clint DC3/DC5 kabel-tv-box. Följande text är avsedd som en snabbguide så att du snabbt och enkelt kan komma igång med att använda din box. För mer information kring funktioner och menyer hänvisas till den utökade informationen i instruktionsmanualen. OBS! Det kan ha kommit uppdateringar till din box med förbättringar, nya funktioner osv. På vår hemsida kan du se om det har kommit några nya uppdateringar till boxen. Vi rekommenderar att du alltid har den allra senaste programvaran installerad. Anslutning till TV Anslutningar Kontrollera att du har alla delar och att apparaterna som ska kopplas ihop (TV, förstärkare osv.) inte är anslutna till strömuttaget innan apparaterna är ihopkopplade. 1. Anslut antennkabeln från kabel-tv:ns vägguttag till boxens RF-ingång. 2. Om du har en plattskärms-tv som är HD-ready rekommenderar vi att du använder en HDMI-kabel vid anslutning av boxen till TV:n. Denna anslutning ger den absolut bästa bilden. 3. Har din TV ingen HDMI-ingång använder du en scart-kabel för anslutningen mellan TV:n och boxen. Du kan också välja att använda kompositkabel (röd, vit, gul), men detta ger den sämsta bilden. 4. Anslut TV:n till strömuttaget. 5. Anslut sedan strömförsörjningen från boxen till vägguttaget. 6. Välj slutligen rätt ingångskälla på TV:n (HDMI eller scart). (Vi hänvisar till instruktionsmanualen till din TV för att välja ingångskälla).

6 Quick Guide - SE Anslutning av CAM-modul och smartcard Din DC3/DC5 är försedd med CI (Common Interface). Detta innebär att om du kopplar en CAM-modul för läsning av smartcards så kan du använda boxen för att se på betal-tv. Detta kräver dock rätt CAM-modul och ett smartcard från din TV-leverantör. Kontakta din TV-leverantör för att få mer information kring CAM-modul och smartcard. OBS! Boxen fungerar även utan CAM-modul och smartcard. Du kan dock inte se betal-tv utan bara de kanaler som är tillgängliga gratis. 1. Öppna luckan på den högra sidan av frontpanelen på din DC3/DC5. 2. Anslut CAM-modulen enligt bilden och se till att den sitter ordentligt. 3. Sätt in smartcard och se till att sidan med chippet sitter åt rätt håll. (Detta varierar beroende på vilken CAM-modul som används.) Första installationen 1. Första gången boxen slås på (eller om fabriksinställningarna har återställts) så ska boxen först göra en kanalsökning. 2. Välj språk med pilknapparna /. 3. Tryck på och Start, och sedan på OK för att komma till sökningen. Nätverkssökning är valt som standard och rekommenderas.

7 Quick Guide - SE 1. Använd pilknapparna / för att välja TV-leverantör. Hittar du inte din leverantör på listan väljer du MANUELL. 2. Det är viktigt att du känner till din TV-leverantörs nätverks-id/nätverksuppgifter innan en sökning kan genomföras korrekt. 3. När du har rätt uppgifter anges dessa med hjälp av piltangenterna och de numeriska knapparna Kontakta din TV-leverantör om du inte har de rätta uppgifterna för sökning. 5. Observera att om ditt nätverks-id t.ex. är 100 ska du ange under nätverks-id. De två första siffrorna ska alltså vara Välj Start och tryck på OK för att starta sökningen. OBS! TV-leverantörens fördefinierade uppgifter (frekvens, symbolhastighet och QAM) är bestämda av TV leverantören och kan därför ändras i framtiden. Om detta sker väljer du Manuell och anger rätt uppgifter manuellt. Om kanalsökningen misslyckas visas ovanstående bild. Kontrollera att alla kablar är korrekt anslutna och att du har angett rätt nätverksinformation. Vi hoppas du får stor glädje av din Clint DC3/DC5 digitala kabel-tv-box!

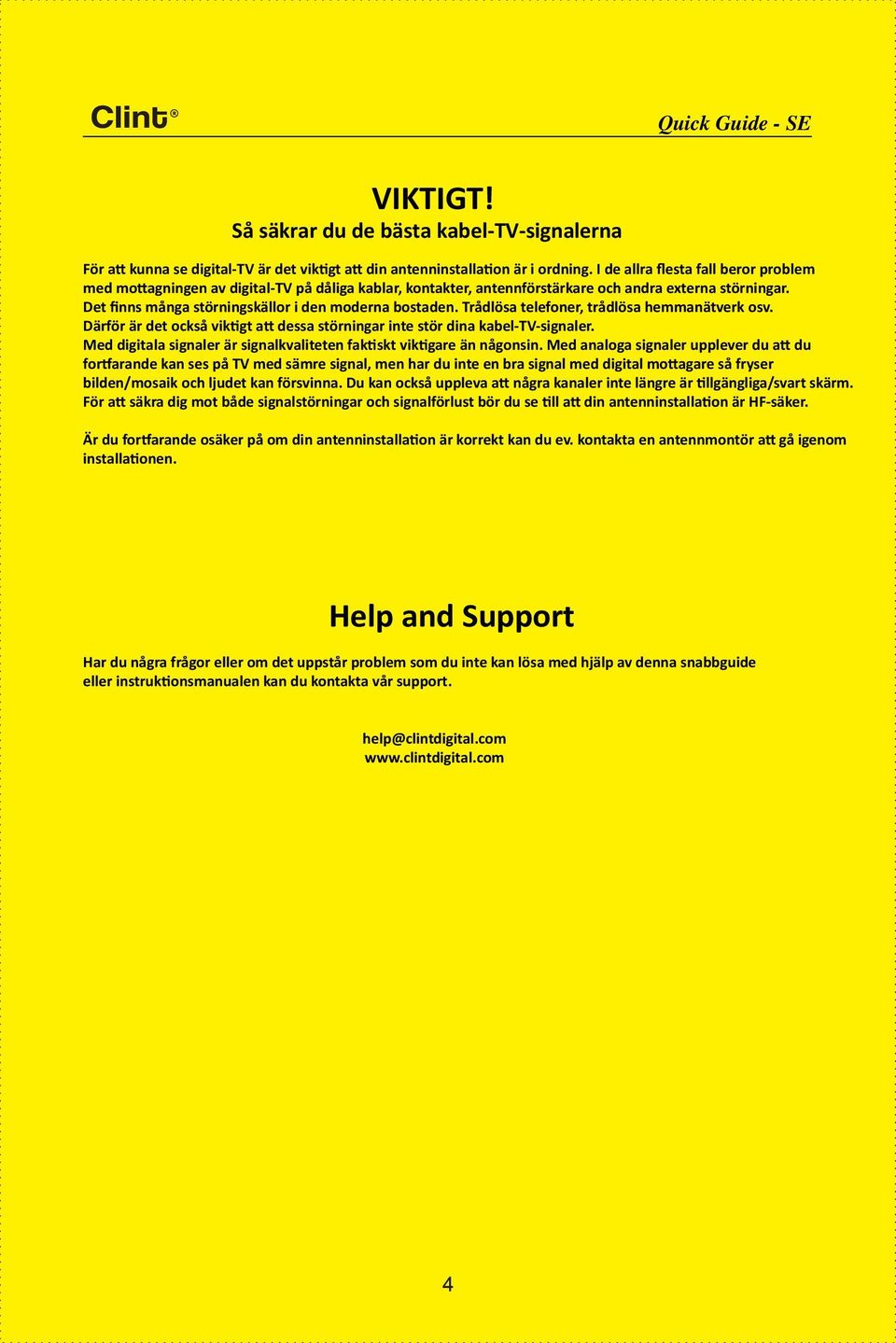

8 Quick Guide - SE VIKTIGT! Så säkrar du de bästa kabel-tv-signalerna För att kunna se digital-tv är det viktigt att din antenninstallation är i ordning. I de allra flesta fall beror problem med mottagningen av digital-tv på dåliga kablar, kontakter, antennförstärkare och andra externa störningar. Det finns många störningskällor i den moderna bostaden. Trådlösa telefoner, trådlösa hemmanätverk osv. Därför är det också viktigt att dessa störningar inte stör dina kabel-tv-signaler. Med digitala signaler är signalkvaliteten faktiskt viktigare än någonsin. Med analoga signaler upplever du att du fortfarande kan ses på TV med sämre signal, men har du inte en bra signal med digital mottagare så fryser bilden/mosaik och ljudet kan försvinna. Du kan också uppleva att några kanaler inte längre är tillgängliga/svart skärm. För att säkra dig mot både signalstörningar och signalförlust bör du se till att din antenninstallation är HF-säker. Är du fortfarande osäker på om din antenninstallation är korrekt kan du ev. kontakta en antennmontör att gå igenom installationen. Help and Support Har du några frågor eller om det uppstår problem som du inte kan lösa med hjälp av denna snabbguide eller instruktionsmanualen kan du kontakta vår support. help@clintdigital.com
