3 LCD-projektor Bruksanvisning (detaljerad) Nätverksguide Tack för att ni valde denna produkt. Denna bruksanvisning avser endast att förklara nätverksfunktion. Rådfråga den här handboken och produktens andra handböcker för korrekt bruk av produkten. VARNING Före användandet av denna produkt, se till att ha läst igenom alla manualer för produkten. Efter att du läst dem, håll denna information på säker plats för framtida bruk. Funktioner Denna projektor har nätverksfunktioner som ger er tillgång till följande: ü Webbkontroll: med den här funktionen kan du övervaka och kontrollera projektorn via ett nätverk från en PC, smarttelefon eller surfplatta. (&35) ü Nätverkspresentation: med den här funktionen kan projektorn projektera PC-bilder sända via ett nätverk. (&77) ü Min bild: med den här funktionen kan du lagra upp till fyra bilder och projektera dem. (&81) ü Meddelande: med den här funktionen kan projektorn visa text som skickas från en PC via ett nätverk. (&82) ü Nätverksbrygga: med den här funktionen kan du kontrollera en extern enhet via projektorn från en PC. (&85) NOTERA Innehållet i denna bruksanvisning kan ändras utan föregående meddelande. Illustrationerna i den här manualen tjänar endast som exempel. De kan avvika något från hur din projektor ser ut. Tillverkaren tar inget ansvar för eventuella felaktigheter i denna bruksanvisning. Reproduktion eller kopiering av hela eller delar av innehållet i detta dokument får inte ske utan skriftligt medgivande. 1

4 Innehåll Innehåll & Försiktigt Nätverksfunktion Webbkontroll Nätverkspresentation Funktionen Min bild Meddelandefunktion Funktionen Nätverksbrygga Andra funktioner E-postvarningar Projektorhantering med SNMP Schemalägga händelser Kommandokontroll via nätverket Ansluta till nätverket Anslutning via Trådlöst LAN Anslutning i Enkel åtkomstpunkt-läge Anslutning i Infrastruktur-läge Anslutning via Trådbundet LAN Tillämpningar NÄTVERK-meny Webbkontroll Webbkontroll för projektor Inloggning Nätverksinformation Nätverksinställningar Allmän anslutning Trådlös anslutning Trådbunden anslutning Annan anslutning Portinställningar E-postinställningar Larminställningar Schemainställningar Hantering schema Lista program Redigera program Kopiera program

5 Innehåll & Datum-/tidinställningar Säkerhetsinställningar Användarkonto Nätverksstyrning Nätverk presentation SNMP Projektorstyrning Fjärrkontroll Projektorstatus Anslutningstest Starta om nätverk Crestron e-control Fönstret Main Fönstret Tools Fönstret Info Fönstret Help Desk Varning Nätverkspresentation Översikt Visningsläge Single PC-läge Multi PC-läge Flerprojektorläge Läge moderatorstyrning Portnummer Funktionen Min bild Meddelandefunktion Översikt Visningsstil Funktionen Nätverksbrygga Ansluta enheter Kommunikationsinställning Kommunikationsport Överföringsmetod HALV DUPLEX FULL DUPLEX

6 Innehåll & 8. Andra funktioner E-postvarningar Projektorhantering med SNMP Schemalägga händelser Kommandokontroll via nätverket Crestron Connected Felsökning Garanti och efterservice

7 Försiktigt Försiktigt Se till att bekräfta att projektorn har installerats och anslutits säkert även om den slås på automatiskt. Rådgör med din nätverksadministratör innan anslutning av projektorn till ett externt nätverk. Genom att ansluta tillvalet trådlös adapter till projektorn aktiverar trådlös anslutning. Följ försiktighetsanvisningarna nedan när du använder trådlös adapter. [Föreskrift gällande till- och frånkoppling av trådlös adapter (tillbehör)] Innan man för in eller drar ut trådlös adapter från projektorn ska man bryta strömtillförsel till projektorn och dra ut nätkabelns kontakt ur uttaget. Rör inte vid den trådlös adapter som är ansluten till projektorn medan denna är strömtillförd. Använd inte förlängningssladdar eller liknande när du ansluter adaptern till projektorn. [Säkerhetsåtgärder vid användning av trådlöst LAN (tillbehör)] Man bör ställa in säkerhetsinställningar som SSID och KODNING när man använder trådlös LAN-kommunikation. Om man inte ställer in säkerhetsinställningarna kan innehållet tillträdas eller orsaka en obehörig åtkomst till systemet. Se 3.1 Webbkontroll för projektor för detaljer om säkerhetsinställningar för trådlöst LAN. Även om projektorn har säkerhetsfunktioner garanterar de inte alltid förhindrande av ovan nämnda risker. FÖRSIKTIGT Man behöver inte en radiolicens för att använda adaptern men man bör vara medveten om följande: ANVÄND INTE I NÄRHETEN AV FÖLJANDE! - Mikrovågsugnar - Industriella, vetenskapliga eller medicinska enheter - Radiosändare med låg effekt - Radiostationer - Att använda denna projektor i närheten av det ovannämnda kan orsaka radiostörningar, vilket kan leda till att överföringens hastighet sänks eller att överföringen avbryts, samt även leda till att apparater som t.ex. pacemakers inte fungerar korrekt. Beroende på den plats på vilken denna projektor används kan radiovågsstörningar inträffa vilket kan leda till att överföringshastigheten minskar eller att kommunikationen bryts. I synnerhet ska man ta hänsyn till att en användning av trådlös adapter på platser med förstärkt stål, andra typer av metall eller betong troligen orsakar radiovågsstörningar. Tillgängliga kanaler Denna projektor använder bandet 5 GHz och 2,4 GHz för radiofrekvens, men beroende på det land eller den region du befinner dig i kan de kanaler du kan använda vara begränsade. Vänligen rådfråga din återförsäljare för information om kanaler som kan användas. Att föra ut denna projektor ur det land eller den region man är invånare i och använda den där kan innebära ett brott mot radiolagarna i aktuellt land eller aktuell region. W52 är endast för inomhusanvändning. Utomhus användning är förbjuden. 5

8 1. Nätverksfunktion 1. Nätverksfunktion Detta kapitel beskriver nätverksfunktionens översikt. 1.1 Webbkontroll Anslutning av projektor och datorn via nätverket, fjärrstyrning och statusövervakning av projektor kan utföras via en webbläsare. Det fi nns två typer av gränssnitt, Webbkontroll för projektor och Crestron e-control för denna projektor. (&35) Crestron e-control Webbkontroll för projektor 6

9 1. Nätverksfunktion 1.2 Nätverkspresentation Projektorn kan visa eller spela upp bilder från datorskärmen och ljuddata som skickas genom nätverket. Följande applikation krävs för att använda Nätverkspresentation. OS Windows ios(iphone/ipad) Android TM Applicering LiveViewer Christie QuickConnect Christie QuickConnect 7

10 1. Nätverksfunktion 1.3 Funktionen Min bild Projektorn kan visa stillbilder som överförs via nätverket. Du kan allokera upp till 4 bildfiler. MIN BILD överföring kräver ett exklusivt program för din dator. Använd applikationen för att föra över bilddata. Överföra bildfil Visa bildfil (t.ex. ) 8

11 1. Nätverksfunktion 1.4 Meddelandefunktion Eventuellt visar projektorn textdata som förts över via nätverket på skärmen och spelar upp ljuddata inne i projektorn. Upp till 12 textdata kan lagras. Överföra textdata Visa textdata (t.ex. ) 9

12 1. Nätverksfunktion 1.5 Funktionen Nätverksbrygga Denna projektor är utrustad med funktionen NÄTVERKSBRYGGA för att utföra ömsesidig konvertering av ett nätverksprotokoll och ett seriellt gränssnitt. Via funktionen NÄTVERKSBRYGGA kan en dator som är ansluten till projektorn via trådlöst eller trådbundet LAN styra en extern enhet genom att kommunicera via RS-232C och använda projektorn not nätverksapparat. Trådlös LAN Dator TCP/IP-data Trådbundet LAN LAN-kabel CONTROL-port Protokolländring Seriell data RS-232C RS-232C-kabel WIRELESS-port (Trådlös adapter) LAN-port eller HDBaseT-port Extern enhet 10

13 1. Nätverksfunktion 1.6 Andra funktioner E-postvarningar Projektorn kan automatisk skicka ett meddelande till angivna e-postadresser när projektorn identifierar ett visst tillstånd som kräver underhåll eller ett fel. (&89) Projektorhantering med SNMP Med SNMP (Simple Network Management Protocol) kan du hantera projektorinformationen, oavsett om det gäller fel- eller varningsstatus, från datorn via nätverket. Programvara för SNMP -hantering måste vara installerad på datorn för att kunna använda den här funktionen. (&92) Schemalägga händelser Med schemaläggningsfunktionen kan du konfigurera schemalagda händelser, inklusive att slå på/av strömmen. Detta gör det möjligt för projektorn att "sköta si själv". Detta schema kan ställas in i menyn Webbkontroll för projektor eller OPTION- SCHEMA på projektorn. (&94) Kommandokontroll via nätverket Du kan konfigurera och kontrollera projektorn via nätverket med hjälp av RS-232C-kommandon. (&98) 11

14 2. Ansluta till nätverket 2. Ansluta till nätverket Anslutningsmetod för trådlöst LAN och trådbundet LAN är enligt följande. Trådlös LAN ( ) Artikel Beskrivning Standard IEEE802.11a/b/g/n/ac Kanal *1 2,4 GHz: 1~11ch 5 GHz: 36/40/44/48ch (W52) 149/153/157/161/165ch (W58) Kryptering *2 WPA2-PSK(AES/TKIP), WPA-PSK(AES/TKIP), WEP(64/128bit) Bandbredd 2.4GHz : 20/40 MHz 5 GHz : 20/40/80MHz *1: Tillgängliga kanaler kan variera beroende på område. *2: WEP är endast för INFRASTRUKTUR läge. Trådbundet LAN Artikel Standard Port Beskrivning 100BASE-TX / 10BASE-T RJ-45 NOTERA Nätverksfunktionen är inte tillgänglig när VÄNTLÄGE är satt till NÄTVERK(WOL) eller SPARA och projektor är i vänteläge. Anslut projektorn till nätverket efter att ha ställt VÄNTLÄGE till SNABBSTART eller NORMAL. (&INSTÄLL.-meny i Funktionsguide) Beroende på den typ av enhet för trådlöst nätverk och dator du använder kan det hända att projektorn inte kan kommunicera korrekt med datorn, även om datorn är utrustad med en inbyggd trådlös LAN-funktion. Du eliminerar kommunikationsproblem genom att använda en Wi-Fi -certifierad wireless nätverksenhet. Sätt i den alternativa trådlösa adaptern ( ) i WIRELESS-porten på projektorn när trådlöst LAN används. (&16 i Funktionsguiden) 12

15 2. Ansluta till nätverket 2.1 Anslutning via Trådlöst LAN Trådlös LAN har två typer av anslutning, Enkel åtkomstpunkt och Infrastruktur. Fig. 2.2.a Kommunikation utan åtkomspunkt (Enkel åtkomstpunkt) Fig. 2.2.b Kommunikation med en åtkomspunkt (Infrastruktur) * Enkel åtkomstpunkt är ett läge som ansluter till datorer direkt. Denna projektor kan tilldela IP-adresser till upp till 10 apparater. * Infrastruktur är en av de metoder för trådlöst LAN-kommunikationsmetoder som har åtkomstpunkt. Om kommunikation ska ske med ett befintligt nätverk, kontakta din nätverksadministratör. 13

16 2. Ansluta till nätverket NOTERA Om man använder en trådlös nätverksfunktion se till att NÄTVERK - TRÅDLÖST NÄTVERK inställningen är PÅ. Nätverksinställningar kan även ändras i Nätverksinställningar på Webbkontroll för projektor. Projektorns ursprungliga inställningar för trålöst LAN är som följer. Läge: Enkel åtkomstpunkt IP-adress: Subnätmask: SSID: SimpleAccessPoint SSID-Sändning: PÅ Kryptering: AV Trådlös frekvens: 2,4 GHz Kanal: 11 Samma nätverksadress kan inte användas för både trådlöst LAN och trådbundet LAN. Kommunikationshastigheten för projektorn kan försämras i läget Enkel åtkomstpunkt beroende på antal anslutna apparater. 14

17 2. Ansluta till nätverket Anslutning i Enkel åtkomstpunkt-läge Gör följande inställningar när du ansluter projektorn och datorn i Enkel åtkomstpunkt-läge. Inställning projektor 1) Slå på projektorn. 2) Tryck in MENU-knappen på fjärrkontrollen eller på kontrollpanelen på projektorn. Den MENY du använde sist kommer att visas. Använd marköknapparna för att välja följande. ENKEL MENY > DETALJ. MENY > NÄTVERK > NÄTVERK INSTÄLLN. > TRÅDLÖS INSTÄLLNING 3) Ställ in följande poster i TRÅDLÖS INSTÄLLNING. LÄGE: ENKEL ÅTKOMSTPUNKT IP-ADRESS SSID SSID-SÄNDNING KODNING Välj APPLICERA, tryck sedan på ENTER-knappen för att utföra inställningarna. Angående nätverksinställningar Den fjärde oktetten i projektorns IP-adress är bestämd till 1. Subnät-mask för projektorn är bestämd till Inställningar på datorn 1) DHCP server funktion för projektorn är alltid aktiv. Aktivera DHCP-inställningen för datorn. 2) Välj SSID-inställning för projektorn genom att följa förfarande för trådlös anslutning av datorn. Mata in krypteringsnyckeln genom att följa datorns instruktioner om den är krypterad. NOTERA Vad gäller inställningsförfarandet av nätverk och trådlös anslutning för datorn, se bruksanvisningen för datorn trådlös LAN enhet. Upp till 10 apparat kan anslutas till projektorn i Enkel åtkomstpunktläge. 15

18 2. Ansluta till nätverket Anslutning i Infrastruktur-läge Gör följande inställningar när du ansluter projektorn och datorn i Infrastruktur-läge. Inställning projektor 1) Slå på projektorn. 2) Tryck in MENU-knappen på fjärrkontrollen eller på kontrollpanelen på projektorn. Den MENY du använde sist kommer att visas. Använd marköknapparna för att välja följande. ENKEL MENY > DETALJ. MENY > NÄTVERK > NÄTVERK INSTÄLLN. > TRÅDLÖS INSTÄLLNING 3) Ställ in följande poster i TRÅDLÖS INSTÄLLNING. LÄGE: INFRASTRUKTUR DHCP IP-ADRESS SUBNÄT-MASK DEFAULT GATEWAY DNS-SERVER SSID KODNING Vad avser inställning av IP-adress, se Inställning av IP-adress. (&19) Välj APPLICERA, tryck sedan på ENTER-knappen för att utföra inställningarna. 16

19 2. Ansluta till nätverket Ansltuning i Infrastruktur-läge (fortsättning) Funktionen SSID SÖKLISTA Anslutningen kan ställas in genom att välja från SSID SÖKLISTA utan att ställa in SSID och KODNING i TRÅDLÖS INSTÄLLNING. Förfarande för att ansluta via SSID SÖKLISTA är enligt följande. 1) Välj SSID SÖKLISTA i TRÅDLÖS INSTÄLLNING på NÄTVERK - NÄTVERK INSTÄLLN. SSID-listan för trådlöst nätverk visas. 2) Välj SSID under trådlöst nätverk som du vill ansluta till från SSID SÖKLISTA. Displayen för att mata in kodningsnyckeln visas om den är kodad. Mata in kodningsnyckel med skärmtangentbordet. 3) Ikonen som indikerar ansluten ( ) visas på skärmen SSID SÖKLISTA när ansluten är gjord. NOTERA Överföringshastigheten kan vara långsam beroende på inställningarna på en åtkomstpunkt. Om projektorn och datorn finns i samma nätverk (d.v.s. har samma nätverksadress) kan man lämna fältet för standard-gateway tomt. När projektorn och datorn är i olika nätverk måste man ställa in standard gateway. Rådgör med nätverksadministratören för detaljer. Ställ in trådlöst LAN för projektorn genom att följa instruktionerna från din nätverksadministratör när du ansluter till ett befintligt nätverk. Autentisering Öppna system används för WEP-kodning och verifiering av Delad nyckel stöds inte. Verifiering med en åtkomstpunkt lyckas och det anses att anslutning har upprättats normalt även när en felaktig kodningsnyckel matats in via Autentisering Öppna system men data kan inte överföras. IP-ADRESS, SUBNÄT-MASK och DEFAULT GATEWAY bör ställas in i förhand när DHCP är satt till AV. När DNS-SERVER vid DHCP AV är satt till annat än " ", denna projektor använder användarinställningar vid DHCP AV som DNS serveradress även om DHCP är satt till PÅ och projektor kan automatiskt erhålla DNS-SERVER inställningar från DHCP-server. 17

20 2. Ansluta till nätverket 2.2 Anslutning via Trådbundet LAN Anslutning via trådbundet LAN är tillgänglig. Ställ in trådbundet LAN för projektorn genom att följa instruktionerna från din nätverksadministratör när du ansluter till ett befintligt nätverk. hubb Inställning av anslutning via Trådbundet LAN 1) Anslut projektorn till datorn via en hubb med en LAN-kabel (CAT-5e eller högre). 2) Tryck in MENU-knappen på fjärrkontrollen eller på kontrollpanelen på projektorn. Den MENY du använde sist kommer att visas. Använd marköknapparna för att välja följande. ENKEL MENY > DETALJ.MENY > NÄTVERK > NÄTVERK INSTÄLLN. > TRÅDBUNDEN INSTÄLLNING 3) Ställ in följande poster i TRÅDBUNDEN INSTÄLLNING. DHCP IP-ADRESS SUBNÄT-MASK DEFAULT GATEWAY DNS-SERVER Vad avser inställning av IP-adress, se Inställning av IP-adress. (&19) Välj APPLICERA, tryck sedan på RETUR-knappen för att utföra inställningarna. 18

21 2. Ansluta till nätverket [Inställning av IP-address] Manuell inställning Nätverksadressdelen av inställningen för IP-adress på din dator ska vara samma som inställningen på projektorn. Vidare får inte hela datorns IP-adress vara samma som den för andra enheter i samma nätverk, inklusive projektorn. Projektorns inställningar är enligt följande. IP-adress: Subnät-mask: (Nätverksadress: i detta exempel) Man ska därför specificera datorns IP-adress enligt följande. IP-adress: xxx (xxx visar decimalsiffra.) Subnät-mask: (Nätverksadress: i detta exempel) Till exempel Välj från 1 till 254 för xxx utan att använda samma som på annan utrustning. Eftersom IP-adressen för projektorn i detta fall är ska man ange en inställning på mellan 1 och 253 för datorn. Automatisk inställning Om det finns en DHCP-server i anslutet nätverk tilldelar den automatiskt en IP-adress till projektorn och datorn. Om det inte finns en DHCP-server, ställ in IP-ADRESS, NÄTMASK, DEFAULT GATEWAY och DNS-SERVER. NOTERA Även om HDBaseT och LAN porten kan användas för trådbundet LAN kan de inte användas samtidigt. Anslut LAN-kabeln till port angiven i TRÅDB NÄTVERK på OPTION - SERVICE - KONTROLLTERMINAL. Samma nätverksadress kan inte användas för både trådlöst LAN och trådbundet LAN. Om projektorn och datorn finns i samma nätverk (d.v.s. har samma nätverksadress) kan man lämna fältet för standard-gateway tomt. När projektorn och datorn är i olika nätverk måste man ställa in standard gateway. Rådgör med nätverksadministratören för detaljer. När DNS-SERVER vid DHCP AV är satt till annat än " ", denna projektor använder användarinställningar vid DHCP AV som DNS serveradress även om DHCP är satt till PÅ och projektor kan automatiskt erhålla DNS-SERVER inställningar från DHCP-server. 19

22 2. Ansluta till nätverket 2.3 Tillämpningar Den senaste fersione för programvaran kan laddas ned från webbsidan nedan. För ios/android TM Nätverkspresentation program, se URL nedan för detaljer och nedladdningar av Christie QuickConnect. [Systemkrav för applikationer] Applicering LiveViewer Pro för Windows Christie QuickConnect Projector Image Tool (PJImg) Projector Messenger Tool (PJMessenger) Hård- och mjukvara Mer information finns i anvisningen för programmet. 20

23 2. Ansluta till nätverket 2.4 NÄTVERK-meny Kom ihåg att felaktiga nätverksinställningar på denna projektor kan orsaka problem på nätverket. Rådfråga med din nätverksansvarige innan du ansluter till en befintlig anslutningspunkt i ditt nätverk. Välj NÄTVERK från huvudmenyn för att komma åt följande funktioner. NOTERA Projektorn tillåter inte att både trådlöst och trådbundet LAN ansluts till samma nätverk. Om du inte använder SNTP, måste du ställa in DATUM OCH TID under första installation. (&OPTION-meny i Funktionsguide) Nätverksfunktionen är inte tillgänglig när VÄNTLÄGE är satt till NÄTVERK(WOL) eller SPARA och projektor är i vänteläge. Anslut projektorn till nätverket efter att ha ställt VÄNTLÄGE till NORMAL. Anslut projektorn till nätverket efter att ha ställt VÄNTLÄGE till SNABBSTART eller NORMAL. (&INSTÄLL.-meny i Funktionsguide) När funktionen trådlöst nätverk används, sätt NÄTVERK - TRÅDLÖST NÄTVERK till PÅ. När ett trådbundet LAN används välj vilka funktioner som ska användas, LAN eller HDBaseT, i menyn OPTION - SERVICE - KONTROLLTERMINAL - TRÅDB NÄTVERK. (&OPTION-meny i Funktionsguide) 21

24 2. Ansluta till nätverket Artikel NÄTVERKSINFORMATION TRÅDLÖST NÄTVERK Beskrivning Visar nätverksinformation för projektorn. TRÅDLÖS INFORMATION TRÅDBUNDEN INFORMATION ÖVRIGT INFORMATION NOTERA IP-ADRESS, SUBNÄT-MASK och DEFAULT GATEWAY visar när DHCP är PÅ och projektorn inte får någon adress från DHCP-servern. Växlar funktionen trådlöst nätverk PÅ/AV. (fortsätter på nästa sida) 22

25 2. Ansluta till nätverket Artikel Beskrivning Konfigurerar trådlöst nätverk. Inställningsvärdena sparas efter att "APPLICERA" har valts. NOTERA Inställningsvärdena sparas inte om Meny försvinner innan "APPLICERA" har valts. För utförande av "APPLICERA" efter att ha ändrat inställningarna. NÄTVERK INSTÄLLN. / TRÅDLÖS INSTÄLLNING Söker efter tillgängliga trådlösa nätverk och visar listan över SSID. Du kan välja SSID för att ansluta från listan. (1) SSID för tillgängliga trådlösa nätverk visas efter att SSID SÖKLISTA har valts och tryck på -knappen. SSID SÖKLISTA NOTERA Det trådlösa nätverket som använder en kodningsmetod som inte stöds av projektorn visas inte i söklistan. En nätrverksaparat för Ad Hoc visas inte på SSID SÖKLISTA. (fortsätter på nästa sida) 23

26 2. Ansluta till nätverket Artikel Ikon Beskrivning Beskrivning Projektorn är ansluten till det trådlösa nätverket. Det trådlösa nätverket är kodat. Radiovågornas intensitet. NÄTVERK INSTÄLLN. / TRÅDLÖS INSTÄLLNING (fortsättning) SSID SÖKLISTA (fortsättning) (2) Välj den SSID som du vill ansluta och tryck på eller ENTER-knappen. Displayen för att mata in kodningsnyckeln visas om SSID är kodad. Mata in tecken med skärmtangentbordet. Flytta markören till OK och tryck på, ENTER eller -knappen efter inmatning. NOTERA Om du markerar kryssrutan [GÖM TECKNEN] göms tecknen. (fortsätter på nästa sida) 24

27 2. Ansluta till nätverket Artikel Beskrivning (3) OSD under visas medan anslutning pågår. Inga andra knappar än RESET-knappen är tillgängliga när anslutning pågår. Anslutningsförfarandet avbryts när RESET-knappen trycks in. OSD under visas när anslutningsförfarandet anslutas. : Anslutning lyckad Meddelandet nedan visas när anslutningen inte upprättats ordentligt. NÄTVERK INSTÄLLN. / TRÅDLÖS INSTÄLLNING (fortsättning) SSID SÖKLISTA (fortsättning) : Anslutning misslyckades : Krypteringslås aktiverats NOTERA Kodning-inställningarna kan inte ändras när krypteringslås är aktiverat i Nätverksinställningar Trådlös anslutning i Webbkontroll för projektor. Se Krypteringslås. (&43) Autentisering Öppet system används för WEPkodning och Autentisering av Delad nyckel stöds inte. Autentisering med en åtkomstpunkt lyckas och det anses att anslutning har upprättats normalt även när en felaktig kodningsnyckel matats in via Autentisering Öppet system men data kan inte överföras. (4) Ikonen som indikerar anslutningsstatus ( ) visas på skärmen SSID SÖKLISTA när ansluten är gjord. (fortsätter på nästa sida) 25

28 2. Ansluta till nätverket Artikel Beskrivning SSID SÖKLISTA (fortsättning) NÄTVERK INSTÄLLN. / TRÅDLÖS INSTÄLLNING (fortsättning) Denna funktion är inte tillgänglig i läget ENKEL ÅTKOMSPUNKT. Växlar mellan ENKEL ÅTKOMSTPUNKT och INFRASTRUKTUR. Välj läge för nätverkskommunikationssystem. Välj i enlighet med inställningarna för din dator. ENKEL ÅTKOMSTPUNKT INFRASTRUKTUR LÄGE NOTERA Inställning ändrad före växling av LÄGE utan att välja "APPLICERA" annuleleras. Vid byte av LÄGE, tar det 60 sekunder innan man kan använda trådlöst LAN. Under tiden, kan projektorns drifthastighet minska och NÄTVERKSINFORMATION kanske inte visas korrekt. (fortsätter på nästa sida) 26

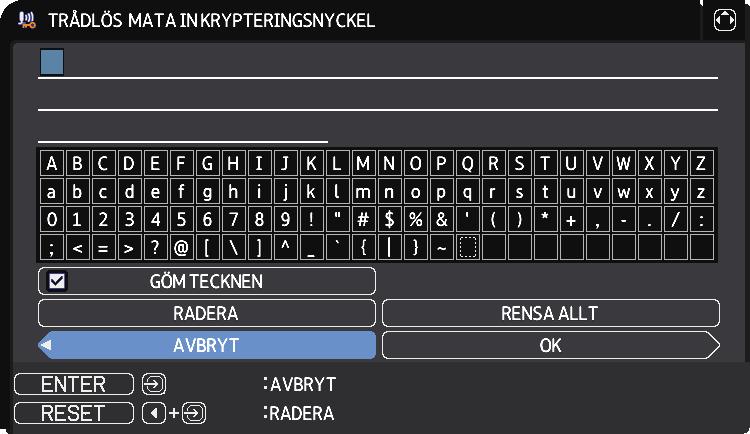

29 2. Ansluta till nätverket Artikel NÄTVERK INSTÄLLN. / TRÅDLÖS INSTÄLLNING (fortsättning) DHCP IP-ADRESS SUBNÄT- MASK Beskrivning Konfigurera om IP-adress ska hämtas automatiskt eller inte. Använd / -knapparna för att koppla DHCP på/av. PÅ AV Denna funktion är inte tillgänglig i läget ENKEL ÅTKOMSPUNKT. [LÄGE:ENKEL ÅTKOMSTPUNKT] Se "Anslutning i läge Enkel åtkomstpunkt ".(&15) [LÄGE:INFRASTRUKTUR] Konfigurerar IP-adress när DHCP är inaktiverad. [LÄGE:ENKEL ÅTKOMSTPUNKT] Denna inställning är bestämd till [LÄGE:INFRASTRUKTUR] Konfigurerar subnätmask när DHCP är inaktiverad. (fortsätter på nästa sida) DEFAULT GATEWAY DNS-SERVER Konfigurerar standard-gateway när DHCP är inaktiverad. Denna funktion är inte tillgänglig i läget ENKEL ÅTKOMSPUNKT. Konfigurerar DNS-server när DHCP är AV. Denna funktion är inte tillgänglig i läget ENKEL ÅTKOMSPUNKT. 27

30 2. Ansluta till nätverket Artikel NÄTVERK INSTÄLLN. / TRÅDLÖS INSTÄLLNING (fortsättning) SSID SSID- SÄNDNING KODNING Beskrivning Konfigurerar SSID för trådlöst nätverk. Mata in SSID med skärmtangentbordet. Se PROJEKTORNAMN (&30) för hur man använder skärmtangentbordet. Konfigurerar SSID-SÄNDNING. När denna funktion är satt till AV, kommer SSID för projektorn inte visas i trådlös anslutningslistan för apparat. Denna funktion är inte tillgänglig i läget INFRASTRUKTUR. Välj den kodningsmetod som ska användas. WPA2-PSK(AES) WPA2-PSK(TKIP) OFF WPA-PSK(AES) WEP 64bit WEP 128bit WPA-PSK(TKIP) WEP 64bit och WEP 128bit är endast tillgängliga i läge INFRASTRUKTUR. Man måste mata in kodningsnyckel när man väljer en annan kodningsmetod än AV och trycker ner -knappen. NOTERA WPA2-PSK (AES) rekommenderas som kodningsmetod för IEEE802.11n/ac. Överföringshastigheten under IEEE802.11n/ac kan vara långsam med andra kodningsmetoder (OFF, WEP, WPA-PSK (TKIP), WPA-PSK(AES), WPA2-PSK (TKIP)). Ändra inställningen till AES om annan kodning än AES har angetts. Kodningsmetod som inte är inkluderad i vald post kan inte väljas. (fortsätter på nästa sida) 28

31 2. Ansluta till nätverket Artikel Beskrivning Konfigurerar trådbundet nätverk. Inställningsvärdena sparas efter att "APPLICERA" har valts. NÄTVERK INSTÄLLN. / TRÅDBUNDEN INSTÄLLNING NÄTVERK INSTÄLLN. / INSTÄLLNING SNTP DHCP IP-ADRESS SUBNÄT- MASK DEFAULT GATEWAY DNS- SERVER SNTP- SERVER TIDSSKILLNAD (fortsätter på nästa sida) NOTERA Inställningsvärdena sparas inte om Meny försvinner innan "APPLICERA" har valts. För utförande av "APPLICERA" efter att ha ändrat inställningarna. Konfigurera om IP-adress ska hämtas automatiskt eller inte. PÅ AV Konfigurerar IP-adress när DHCP är inaktiverad. Konfigurerar subnätmask när DHCP är inaktiverad. Konfigurerar standard-gateway när DHCP är inaktiverad. Konfigurerar DNS-server när DHCP är AV. När du får tiden via nätverket, ange SNTP-servern med IP-adress eller domännamn. Upp till 255 tecken kan matas in för domännamn. De matas in med hjälp av skärmtangentbordet. Se PROJEKTORNAMN (&30) för hur man använder skärmtangentbordet. Mata in tidsskillnaden. Ställ in samma tidsskillnad som den som är inställd på din dator. Om du är osäker, kontakta din nätverksadministratör. Använd -knappen för att återgå till menyn efter att ha ställt in TIDSSKILLNAD. 29

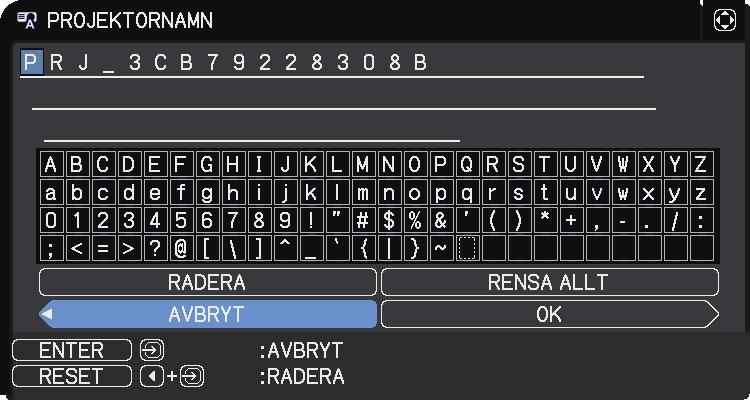

32 2. Ansluta till nätverket Artikel Beskrivning Vilket namn som helst kan anges för projektorn så att den kan identifieras på nätverket. NÄTVERK INSTÄLLN. / PROJEKTORNAMN (fortsätter på nästa sida) (1) Välj PROJEKTORNAMN och tryck på -knappen. Dialogen PROJEKTORNAMN kommer att visas. Använd tangentbordet på skärmen för att mata in PROJEKTORNAMN. (2) Aktuellt PROJEKTORNAMN kommer att visas på de första 3 raderna. Använd ENTER eller -knappen för att utföra artikeln. För att radera 1 tecken i taget, tryck på RESET-knappen eller tryck på och -knappen samtidigt. Även ifall du flyttar markören till RADERA eller RENSA ALLT på skärmen och trycker på ENTER eller -knappen, kommer 1 tecken eller alla tecken att raderas. PROJEKTORNAMN kan matas in med upp till 64 tecken. (3) För att ändra ett redan inmatat tecken, flytta markören till en av de 3 första raderna, och flytta markören till det tecken som ska ändras. När du trycker på ENTER- eller -knappen, väljs tecknet. Sedan följer du samma procedur som beskrivits under artikel (2) ovan. (4) För att slutföra textinmatningen, flytta markören till OK på skärmen och tryck på, ENTER- eller -knappen. För att återgå till föregående PROJEKTORNAMN utan att spara ändringarna, flytta markören till AVBRYT på skärmen och tryck på, ENTEReller -knappen. 30

33 2. Ansluta till nätverket Artikel Beskrivning Om du väljer denna artikel visas MIN BILD menyn. Använd applikationen för att föra över bilddata. Du kan ladda ner det från webbplats. Se 5. Min bild funktionen (&81) för mer information om MIN BILD. Välj ett alternativ för stillbild med MIN BILD och eller ENTER knappen för att visa bilden. En artikel utan lagrad bild kan inte väljas. MIN BILD Varje bildnamn visas med 16 tecken eller mindre. För att växla den visade bilden Använd / -knapparna. För att återgå till menyn Tryck på -knappen på fjärrkontrollen. Radera visad bild och dess källfil i projektorn. (1) Tryck på RESET-knappen på fjärrkontrollen medan en bild visas, för att att visa menyn MIN BILD - RADERA. (2) Tryck på knappen för att radera. För att sluta radera trycker du på knappen. (fortsätter på nästa sida) 31

34 2. Ansluta till nätverket Artikel EXTERN KONTROLL AMX D.D. (AMX Device Discovery) CRESTRON EXTRON Beskrivning Använd / -knapparna för att slå på/av AMX Device Discovery. PÅ AV När PÅ är valt kan projektorn upptäckas av AMXstyrenheter som är anslutna till samma nätverk. För detaljer om AMX Device Discovery, besök AMX webbsida. URL: Använd / -knapparna för att slå på/av Crestron Connected. PÅ AV När PÅ är vald, kontroll och hantering av projektor kan utformas genom att använda kontrollerna på Crestron ansluten till samma nätverk. För detaljer om Crestron Connected, besök följande webbsida. URL: Använd / -knapparna för att slå på/av Extron. PÅ AV När PÅ är valt, kan kontrollerna på Extron ansluten via HDBaseT TM upptäckas av projektorn. För detaljer om Extron, besök följande webbsida. URL: NOTERA Detta alternativ är endast aktiverat när HDBaseT är vald på OPTION - SERVICE - KONTROLLTERMINAL - TRÅDB NÄTVERK. (&OPTION-meny i Funktionsguide) (fortsätter på nästa sida) 32

35 Artikel ÖVRIG OPERATION (fortsättn. på nästa sida) 2. Ansluta till nätverket Beskrivning En särskild applikation krävs för att använda Nätverkspresentation. Se 4. Nätverkspresentation (&77) för information om Nätverkspresentation. AVSLUTA PRESENTERARLÄGE MULTI PC- LÄGE Om du ställer in en dator till Presenterarläget medan dess bild matas ut, är projektorn upptagen av datorn och åtkomst via någon annan dator blockeras. Använd den här funktionen för att avsluta Presenterarläget och tillåt andra datorer åtkomst till projektorn. Välj det här alternativet för att visa en dialog. Tryck på knappen för att välja OK i dialogen. Presenterarläget avbryts och ett meddelande visas som anger resultatet. Om du ställer in en eller flera datorer till Multi PC-läge och skickar deras bilder till projektorn, kan du välja visningsläge på projektorn från två alternativ nedan. - Single PC-läge: visar bilden för vald dator på fullskärm. - Multi PC-läge: visar bilderna som skickas från upp till fyra datorer på skärmen som är delad i fyra sektioner. Välj det här alternativet för att visa en dialog. Använd dialogen för att ändra visningsläge såsom förklaras nedan. För att ändra från Multi PC-läge till Single PCläge, väljer du en av datorerna i dialogen med hjälp av knapparna / / / och trycker på knappen ENTER eller. Tryck på knappen för att välja OK, och tryck sedan på ENTER eller igen. Bilden för vald dator visas på fullskärm. (fortsättn. på nästa sida) 33

36 2. Ansluta till nätverket Artikel ÖVRIG OPERATION (fortsättn.) MULTI PC- LÄGE (fortsättn.) VISA ANVÄNDARNAMN Beskrivning För att ändra fån Single PC-läge till Multi PC-läge, tryck på knappen för att välja OK i dialogen och tryck sedan på knappen ENTER eller. Display-läget ändras. Inställningar av Presenterarläge för vald dator blir giltigt när skärmläget ändras till Single PC-läge. Inställningar för Presenterarläge blir också ogiltiga när display-läget ändras till Multi PC-läge, oavsett inställningarna på datorerna. Om du väljer detta alternativ visas användarnamnet. Med den här funktionen kan du identifiera från vilken dator aktuell bild skickas. 34

37 3. Webbkontroll 3. Webbkontroll Du kan ändra inställningarna på eller styra projektorn via ett nätverk med en webbläsare från en Dator som är ansluten till samma nätverk. Webbkontroll för projektor Du kan styra projektorn, samla status så som inmatningsstatus och ange e-post eller schema, m.m. i Webbkontroll för projektor. Rekommenderade webbrowser Internet Explorer 11 Microsoft Edge Webbkontroll kan inte visas med äldre versioners webbläsare. Använd senaste versionen. NOTERA Annan webbrowser än rekommenderad kanske inte fungerar. Om JavaScript är avaktiverat i din webbläsarkonfi guration måste du aktivera det för att kunna använda webbsidorna för projektorn. Information om hur du aktiverar JavaScript fi nns i hjälpfi lerna för din webbläsare. Vi rekommenderar att du installerar alla uppdateringar för webbläsaren. Om data överförs via trådlöst och trådbundet LAN samtidigt kan det hända att projektorn inte kan behandla data korrekt. (fortsätter på nästa sida) 35

38 3. Webbkontroll Crestron e-control Crestron e-control är ett kontrollgränssnitt som använder en webbrowser från Crestron Electronics, Inc. Crestron e-control kan styra och övervaka projektorn. NOTERA Crestron e-control skapas med hjälp av Flash. Man måste installera Adobe Flash Player på datorn för att kunna använda Crestron e-control. Crestron e-control visas inte i en webbrowser som inte stöder Flash. I något av följande fall kan Crestron e-control inte användas. - Nätverksinställningar - Annan inställning - Crestron e-control är "Avaktiverad" (&47) - Nätverksinställningar - Vanlig inställning - Crestron är "AV" (&42) - NÄTVERK-meny - EXTERN KONTROLL - Crestron är "AV" (&32) 36

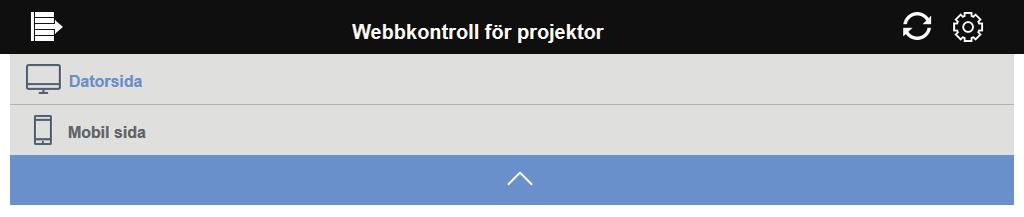

39 3. Webbkontroll Tillgång från Webbläsare 1) Starta en Webbläsare för apparat. 2) Ange i adressfältet i webbläsaren och tryck på tangenten Enter. Exempel: Om IP-adressen för projektorn är inställd på ) Om man angett en korrekt URL och projektorn samt datorn är korrekt anslutna till samma nätverk öppnas fönstret med alternativ. NOTERA Försök inte styra projektorn via projektorns meny eller fjärrkontrollen och Webbkontrollen samtidigt. Det kan orsaka vissa funktionsfel i projektorn. Språket som används på Webbkontrollen för projektorn är det samma som för projektorns OSD. Om du vill ändra det måste du ändra projektorns skärmspråk. (&SKÄRMBILD-meny i Funktionsguide) 37

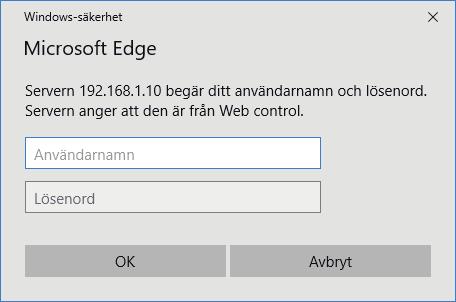

40 3. Webbkontroll 3.1 Webbkontroll för projektor Inloggning För att kunna använda funktionen Webbkontroll för projektor måste man logga in med användarnamn och lösenord. Nedan är de fabriksinställda inställningarna för användarnamn och lösenord. Användarnamn Lösenord Administrator <tomt> Inloggningsfönster Ange ditt användarnamn och lösenord och klicka på [OK]. Om du loggar in korrekt kommer skärmen nedan att visas. 38

41 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Visar Huvudmenyn och Alternativmenyn. I Huvudområdet på skärmens ovankant är följande funktioner tillgängliga. Objekt (Meny) Beskrivning Visar Huvudmenyn. Den detaljerade skärmen visas genom att klicka på posten i Huvudmenyn. Huvudmenyn kan stängas genom att klicka på knappen Stäng eller utanför Huvudmenyn. (Ladda om) Uppdaterar skärmen. (Alternativ) Öppnar eller stänger Alternativmenyn. Datorskärmen eller mobilskärmen kan väljas på Alternativmenyn. Meny Huvudområde Ladda om Alternativ Huvudmeny Meny stäng Alternativmenyn Klicka på önskad funktion eller konfi gurationsalternativ i huvudmenyn. 39

42 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Nätverksinformation Visar nätverksinformation för projektorn. 40

43 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Nätverksinställningar Allmän anslutning Konfi gurerar gemensamma inställningar för trådlöst och trådbundet LAN. När inställningarna ändras klicka på knappen [Starta om nätverk] efter att ha klickat på knappen [Verkställ] för att återge inställningarna för projektorn. NOTERA Om du ansluter projektorn till ett befi ntligt nätverk kontaktar du en nätverksadministratör innan du anger serveradresserna. Projektorn tillåter inte att både trådlöst och trådbundet LAN ansluts till samma nätverk. Ställ inte in samma nätverksadress för både trådlöst och trådbundet LAN. (fortsätter på nästa sida) 41

44 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Objekt Trådlöst nätverk Projektornamn *1 syslocation (SNMP) *2 Beskrivning Växlar funktionen trådlöst nätverk PÅ/AV. Konfigurerar projektorns namn. Konfigurerar platsen att hänvisas till när SNMP används. syscontact (SNMP) *2 AMX D.D. *3 (AMX Device Discovery) Crestron *4 Extron *5 Konfigurerar kontaktinformation som visas när SNMP används. Växlar mellan PÅ/AV för AMX Device Discovery. När PÅ är valt kan projektorn upptäckas och styras av AMXapparater anslutna till samma nätverk. Växlar mellan PÅ/AV för Crestron -funktionen. När PÅ är valt kan Crestron styra projektorn från kontrollerna på Crestron apparaten ansluten till samma nätverk. Växlar mellan PÅ/AV för Extron -funktionen. När PÅ är vald kan projektorn upptäckas och styras av Extron -apparater anslutna till samma nätverk via HDBaseTporten. *1 Textlängden kan vara upp till 64 alfanumeriska tecken och symboler. Endast }~ och mellanslag kan användas. *2 Textlängden kan vara upp till 255 alfanumeriska tecken och symboler. *3 Se AMX webbsidan för mer information om AMX Device Discovery. URL: *4 Se Kapitel 8.5 Crestron Connected för mer information om Crestron. *5 Se Extron webbsida för mer information om Extron. URL: 42

45 3. Webbkontroll 3.1 Webbkontroll för projektor - Nätverksinställningar (fortsättn.) Trådlös anslutning Konfi gurerar inställningarna för trådlöst LAN. När inställningarna ändras klicka på knappen [Starta om nätverk] efter att ha klickat på knappen [Verkställ] för att återge inställningarna för projektorn. Objekt Läge Krypteringslås (fortsätter på nästa sida) Beskrivning Växlar trådlöst anslutningsläge. Växlar mellan PÅ/AV för Krypteringslås. När Krypteringslås är satt till PÅ kan dessa inställningar inte ändras med menyn på projektorn. Läge / SSID / SSID-Sändning / Kodning / Kodningsnyckel (WEP-nyckel, WPA-lösenord) 43

46 3. Webbkontroll 3.1 Webbkontroll för projektor - Nätverksinställningar (fortsättn.) 1. Inställningar för enkel åtkomstpunkt Objekt IP-konfiguration SSID *1 SSID-Sändning Kodning WPA-lösenord *2 Trådlös frekvens Bandbredd Kanal Beskrivning Konfigurerar IP-Adress för projektorn i Enkel åtkomstpunkt läge. Nätmask för detta läge är bestämd till Konfigurerar SSID för Enkel åtkomstpunkt läge. Växlar mellan PÅ/AV för SSID-sändning. När denna funktion är satt till AV, kommer SSID för projektorn inte visas i trådlös anslutningslistan för apparat. Välj en datakrypteringsmetod. Konfigurerar WPA-lösenord. Konfigurerar frekvensen för trådlös anslutning. Konfigurerar frekvensbandbredden för trådlös anslutning. Om du vill få en högre länkhastighet, ändra denna post till 40MHz eller 80MHz. NOTERA Beroende på din internetanslutning kan det hända att projektorn inte fungerar med den bandbredd du angett eller kanske du inte får en högre länkhastighet. Väljer trådlös kanal. Valbara kanaler skiljer sig beroende på trådlöst frekvensband och Bandbredd. NOTERA Denna projektor använder bandet 5 GHz och 2,4 GHz för radiofrekvens, men beroende på det land eller den region du befinner dig i kan de kanaler du kan använda vara begränsade. Vänligen rådfråga din återförsäljare för information om kanaler som kan användas. *1 Textlängden kan vara upp till 32 alfanumeriska tecken och symboler. Endast symboler!"#$%&'()*+,-./:;<=>?@[\]^_'{ }~ och mellanslag kan användas. *2 Textlängden kan vara 8 till 63 alfanumeriska tecken och symboler. Endast symboler!"#$%&'()*+,-./:;<=>?@[\]^_'{ }~ och mellanslag kan användas. (fortsätter på nästa sida) 44

47 3.1 Webbkontroll för projektor - Nätverksinställningar (fortsättn.) 2. Inställningar för infrastruktur 3. Webbkontroll Objekt Beskrivning Konfigurerar nätverksinställningarna för projektorn i Infrastrukturläge. [DHCP PÅ] IP-konfiguration Aktiverar DHCP. [DHCP AV] Inaktiverar DHCP. Konfigurerar IP-adress, nätmask, Standard-gateway, och DNS-server. SSID *1 Konfigurerar SSID för Infrastrukturläge. Kodning Välj en datakrypteringsmetod. Anger WEP-nyckel. Antingen ASCII tecken eller hexadecimala nummer kan användas. WEP-nyckel Men en kombination av båda kan inte användas. Kodning ASCII-tecken HEX-siffror WEP 64bit 5 tecken 10 tecken WEP 128bit 13 tecken 26 tecken WPA-lösenord *2 Anger WPA-lösenord. *1 Textlängden kan vara upp till 32 alfanumeriska tecken och symboler. Endast symboler!"#$%&'()*+,-./:;<=>?@[\]^_'{ }~ och mellanslag kan användas. *2 Textlängden kan vara 8 till 63 alfanumeriska tecken och symboler. Endast symboler!"#$%&'()*+,-./:;<=>?@[\]^_'{ }~ och mellanslag kan användas. NOTERA Om Krypteringslås är PÅ, kommer trådlös anslutning endast utföras när den kan anslutas utan att ändra aktuell inställning. De kanalerna kan variera beroende på land. Vidare, beroende på land eller region kan det vara nödvändigt att använda ett trådlöst nätverkskort som överensstämmer med standarder i respektive land eller region. Om du ansluter projektorn till ett befintligt nätverk kontaktar du en nätverksadministratör innan du anger serveradresserna. Projektorn tillåter inte att både trådlöst och trådbundet LAN ansluts till samma nätverk. Ställ inte in samma nätverksadress för både trådlöst och trådbundet LAN. 45

48 3. Webbkontroll 3.1 Webbkontroll för projektor - Nätverksinställningar (fortsättn.) Trådbunden anslutning Konfi gurerar inställningarna för trådbundet LAN. När inställningarna ändras klicka på knappen [Starta om nätverk] efter att ha klickat på knappen [Verkställ] för att återge inställningarna för projektorn. Objekt IP-konfiguration Beskrivning Konfi gurerar nätverksinställningar. [DHCP PÅ] Aktiverar DHCP. [DHCP AV] Inaktiverar DHCP. Konfi gurerar IP-adress, nätmask, Standard-gateway, och DNS-server. 46

49 3. Webbkontroll 3.1 Webbkontroll för projektor - Nätverksinställningar (fortsättn.) Annan anslutning Konfi gurerar andra nätverksinställningar. Efter att ha ändrat inställningarna, klicka på knappen [Verkställ] för att återspegla inställningarna på projektorn. Objekt Beskrivning Crestron e-control *1 Konfi gurerar Aktivera/Inaktivera för Crestron e-control. *1 Se Kapitel 3.2 Crestron e-control för mer information om Crestron e-control. 47

50 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Portinställningar Konfi gurerar nätverkskommunikationsporten. När inställningarna ändras klicka på knappen [Starta om nätverk] efter att ha klickat på knappen [Verkställ] för att återge inställningarna för projektorn. 48

51 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Objekt Beskrivning Konfigurerar Aktivera/Inaktivera för Port öppen. Port öppen När oanvänd portfunktion inaktiveras kommer tillgång från olagliga användare förebyggas. Autentisering Konfigurerar Aktivera/Inaktivera för Autentisering. Konfigurerar destinationen för statusmeddelande för PJLink TM. Meddelandeadress *1 Detta alternativ kan anges inte endast med IP-adress utan även med domännamn. Konfigurerar destinationen för SNMP-trap. Trap-adress *1 Detta alternativ kan anges inte endast med IP-adress men även med domännamn. Hämta MIB-fil Laddar ner en MIB-fil för SNMP från projektorn. Konfigurerar portnumret som används för funktionen Portnummer Nätverksbrygga. *1 Textlängden kan vara upp till 255 alfanumeriska tecken "-" och ".". 49

52 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) E-postinställningar Konfi gurerar e-postinställningarna. Efter att ha ändrat inställningarna, klicka på knappen [Verkställ] för att återspegla inställningarna på projektorn. Denna inställning kan återställas till den ursprungliga genom att klicka på knappen [Återställ]. Skickar ett testmeddelande när man klickar på [Skicka testmeddelande]. Objekt Skicka e-post Autentisering Användarnamn *1 Lösenord *1 Beskrivning Konfi gurerar Aktivera/Inaktivera för att skicka e-post. Innehållet för e-post kan redigeras på varje skärm på Larminställningar. Väljer autentiseringsmetod. Mata in samma användarnamn för SMTP-server eller POP-server. Mata in samma lösenord för SMTP-server eller POP-server. *1 Textlängden kan vara upp till 63 alfanumeriska tecken och symboler. Endast }~ och mellanslag kan användas. (fortsätter på nästa sida) 50

53 3.1 Webbkontroll för projektor - E-postinställningar(fortsättn.) 1. SMTP- / POP-server 3. Webbkontroll Objekt Beskrivning Konfigurerar SMTP-server adressen eller POP-server adressen. Serveradress *1 Detta alternativ kan anges inte endast med IP-adress men även med domännamn. Portnummer Konfigurerar portnumret för SMTP-server eller POP-server. *1 Textlängden kan vara upp till 255 alfanumeriska tecken "-" och ".". 2. Postadress Objekt Avsändarens e-postadress *1 Mottagarens e-postadress *1 Beskrivning Konfigurerar avsändarens e-postadress. Konfigurerar e-postadresserna för upp till fem mottagare. Du kan också ange [till] eller [cc] för varje adress. *1 Textlängden kan vara upp till 255 alfanumeriska tecken, "-", ".", _ NOTERA Du kan bekräfta att e-postinställningarna fungerar korrekt med [Skicka testmeddelande] -knappen. Aktivera inställningen Skicka e-post innan du klickar på [Skicka testmeddelande]. Om du ansluter projektorn till ett befintligt nätverk kontaktar du en nätverksadministratör innan du anger serveradresserna. För att använda ett domännamn till adressen för SMTP-server eller POPserver måste DNS-server ställas in. Tecken som används för e-postadresser kan inte tillåtas beroende på e-postserver. 51

54 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Larminställningar Konfi gurerar meddelande för fel/varningar. Se Kapitel 8.1 E-postvarningar för mer information om ovan fel/varningar. Efter att ha ändrat inställningarna, klicka på knappen [Verkställ] för att återspegla inställningarna på projektorn. Denna inställning kan återställas till den ursprungliga genom att klicka på knappen [Återställ]. Objekt larmtid *1 SNMP-trap *2 Skicka e-post E-postämne *3 E-posttext *4 Beskrivning Konfi gurerar varningstid. Klicka på [Aktivera] -kryssrutan för att aktivera SNMP Trapvarningar. Klicka på [Aktivera] -kryssrutan för att aktivera e-postvarningar. Konfigurerar ämnesraden i e-postmeddelandet som ska skickas. Konfi gurerar texten i e-postmeddelandet som ska skickas. *1 Endast Filtertidslarm. *2 Inställningsalternativet för Kallstart och Autentiseringsfel är endast SNMP-trap. *3 Textlängden kan vara upp till 100 alfanumeriska tecken och symboler. Genom att använda multibyte-tecken kan förkorta texten. Endast symboler!"#$%&'()*+,-./:;<=>?@ [\]^_'{ }~ och mellanslag kan användas. *4 Textlängden kan vara upp till 1024 alfanumeriska tecken och symboler. Genom att använda multibyte-tecken kan förkorta texten. Endast symboler!"#$%&'()*+,-./:;<=>?@ [\]^_'{ }~ och mellanslag kan användas. 52

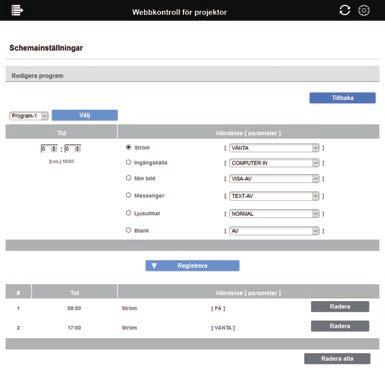

55 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Schemainställningar Hantering schema Konfi gurerar schemasinställningarna. Se Kapitel 8.3 Schemalägga händelser för mer information om schemainställnignarna. Markera kryssrutan för specifi k dag eller dag för att utföra en schemalagd händelse och välj programnummer som ska användas. Vid inställning av specifi k datum, mata in datum (månad/dag). Klicka på knappen [Verkställ] för att spara inställningarna på projektorn. Bekräfta händelseinformation registrerad i varje program på skärmen. NOTERA Kom ihåg att ange datum och tid innan du aktiverar schemalagda händelser. 1. Lista program Klicka på knappen Lista program för att visa programmet. (Se " Lista program".) 2. Redigera program Klicka på knappen Redigera program för att redigera programmet. (Se " Redigera program".) 3. Kopiera program Klicka på knappen Kopiera program för att kopiera programmet. (Se " Kopiera program".) 53

56 3. Webbkontroll 3.1 Webbkontroll för projektor - Schemainställningar (fortsättn.) Lista program Visar händelseinformation registrerad i varje program. Klicka på [Tillbaka]-knappen för att gå tillbaka till skärmen för Hantering schema. 54

57 3. Webbkontroll 3.1 Webbkontroll för projektor - Schemainställningar (fortsättn.) Redigera program Redigerar programmet. Välj programnummer som ska redigeras och ange händelse och tid för utförande. Klicka på knappen [Registrera] för att lägga till händelsen till ett valt programnummer. Klicka på knappen [Radera] för att radera en händelse. Klicka på knappen [Radera alla] för att radera alla händelser. Klicka på [Tillbaka]-knappen för att gå tillbaka till skärmen för Hantering schema. Projektorn kan styra följande händelser automatiskt genom att använda schemalagd funktion. Objekt Ström Ingångskälla Min bild Messenger Ljusutmat Blank Beskrivning Konfi gurerar strömkontroll. Konfi gurerar växling av Ingångskälla. Konfi gurerar visning av Min bild. Konfi gurerar visning av Messenger textdata. Konfi gurerar växling för Ljutumatning. Konfi gurerar På/Av för Blank. NOTERA Maximalt 16 program för schema kan anges. Maximalt 20 händelser kan registreras i 1 program. 55

58 3. Webbkontroll 3.1 Webbkontroll för projektor - Schemainställningar (fortsättn.) Kopiera program Konfi gurerar programkopia. Välj original programnummer (listruta i överkant på skärmen) och programnummer (listruta i nederkant på skärmen). Klicka på knappen [Kopiera till] för att kopiera programmet. Klicka på knappen [Redigera] för att redigera händelsen för kopierat program efter att programmet kopierats. Klicka på [Tillbaka]-knappen för att gå tillbaka till skärmen för Hantering schema. NOTERA Samma programnummer kan inte väljas för både programmet du kopierar från och programmet du kopierar till. 56

59 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Datum-/tidinställningar Konfi gurerar datum/tid. När inställningarna ändras klicka på knappen [Starta om nätverk] efter att ha klickat på knappen [Verkställ] för att återge inställningarna för projektorn. Objekt Aktuellt datum Aktuell tid Tidsskillnad Beskrivning Konfi gurerar aktuellt datum. Konfi gurerar aktuellt tid. Konfi gurerar tidsskillnaden till Greenwichtid. (fortsätter på nästa sida) 57

60 3. Webbkontroll 3.1 Webbkontroll för projektor - Datum-/tidinställningar (fortsättn.) 1. Sommartid Markera textrutan när du använder sommartid. Objekt Start Månad Vecka Dag Tid Slut Månad Vecka Dag Tid Beskrivning Konfigurerar vid vilket datum och vilken tid sommartid börjar. Konfigurerar vilken månad sommartid börjar. Konfigurerar vilken vecka i månaden sommartid börjar. Konfigurerar vilken dag i veckan sommartid börjar. Konfigurerar tiden då sommartid börjar. Konfigurerar vid vilket datum och vilken tid sommartid slutar. Konfigurerar vilken månad sommartid slutar. Konfigurerar vilken vecka i månaden sommartid slutar. Konfigurerar vilken dag i veckan sommartid slutar. Konfigurerar tiden då sommartid slutar. 2. SNTP Objekt Serveradress *1 Cykel Beskrivning Konfigurerar SNTP-serveradressen. Detta alternativ kan anges inte endast med IP-adress men även med domännamn. Konfigurerar intervallet för hämtning av datum- och tidinformation från SNTP-servern. *1 Textlängden kan vara upp till 255 alfanumeriska tecken "-" och ".". NOTERA Om du vill aktivera SNTP-funktionen måste Time difference anges. Projektorn hämtar datum- och tidinformation från tidsservern och skriver över befintliga tidsinställningar, när SNTP aktiveras. Det är inte säkert att den interna klockan visar rätt tid. Du bör inte använda SNTP för att erhålla korrekt tid. Det interna batteriet måste bytas ut när tiden är fel snart efter det att datum och tid har ställts in. Att använda ett domännamn för adressen till SNTP-servern, inställning av DNS-server krävs. 58

61 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Säkerhetsinställningar Användarkonto Konfi gurerar användarnamn och lösenord för inloggning till skärmen Webbkontroll för projektor. När inställningarna ändras klicka på knappen [Starta om nätverk] efter att ha klickat på knappen [Verkställ] för att återge inställningarna för projektorn. Objekt Användarnamn Lösenord Lösenord en gång till Beskrivning Konfi gurerar användarnamnet. Konfi gurerar lösenordet. Skriv in lösenordet igen för verifi kation. NOTERA Glöm inte användarnamn och lösenord. 59

62 3. Webbkontroll 3.1 Webbkontroll för projektor - Säkerhetsinställningar (fortsättn.) Nätverksstyrning Konfi gurerar lösenord för autentisering i projektorkontroll. När inställningarna ändras klicka på knappen [Starta om nätverk] efter att ha klickat på knappen [Verkställ] för att återge inställningarna för projektorn. Lösenord Objekt Lösenord en gång till Konfi gurerar lösenordet. Beskrivning Skriv in lösenordet igen för verifi kation. NOTERA Detta lösenord används vanligen för funktioner som använder följande kommunikationsportar. Nätverkskontroll port1 (Port:23) Nätverkskontroll port2 (Port:9715) PJLink-port (Port:4352) Min bild-port (Port:9716) Messenger-port (Port:9719) 60

63 3.1 Webbkontroll för projektor - Säkerhetsinställningar (fortsättn.) Nätverk presentation 3. Webbkontroll Konfi gurerar lösenordet för displaybegränsning för projicerad skärm för Nätverk presentation. När inställningarna ändras klicka på knappen [Starta om nätverk] efter att ha klickat på knappen [Verkställ] för att återge inställningarna för projektorn. Lösenord Objekt Lösenord en gång till Beskrivning Konfi gurerar lösenordet. När lösenordet är satt till blank är autentisering ogiltig. Skriv in lösenordet igen för verifi kation. 61

64 3. Webbkontroll 3.1 Webbkontroll för projektor - Säkerhetsinställningar (fortsättn.) SNMP Konfi gurerar community-namn att använda SNMP. När inställningarna ändras klicka på knappen [Starta om nätverk] efter att ha klickat på knappen [Verkställ] för att återge inställningarna för projektorn. Objekt Community-namn Beskrivning Konfi gurerar namnet på SNMP-gruppen. 62

65 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Projektorstyrning Konfi gurerar funktionen för varje alternativ i projektormenyn. Meny varierar beroende på modell. NOTERA Om inställningarna ändras i menyn eller genom fjärrkontrollen medan ändring av inställningarna på denna skärm kan det hända att displayen och aktuell inställning inte stämma överens. Om det händer, klicka på knappen Ladda om ( ) för att uppdatera skärmen. 63

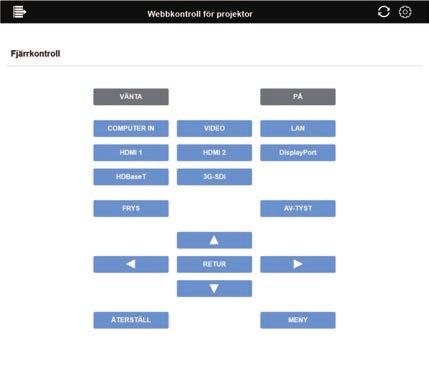

66 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Fjärrkontroll Växling av menyfunktion och ingångskälla kan utföras på denna skärm som en fjärrkontroll. Meny varierar beroende på modell. NOTERA Att hålla ner en knapp stöds inte på denna skärm. Knappen måste tryckas in upprepade gånger för att användas kontinuerligt. När du klickar på knappen snabbt och upprepade gånger kan det hända att vissa kommandon inte skickas ordentligt. Klicka med mellanrum. När knapparna [VÄNTA] eller [PÅ] är nedtryckta, kommer ett meddelandefönster att visas för att bekräfta funktionen. Om du vill kontrollera strömmen, tryck på [OK], tryck annars på [Avbryt]. 64

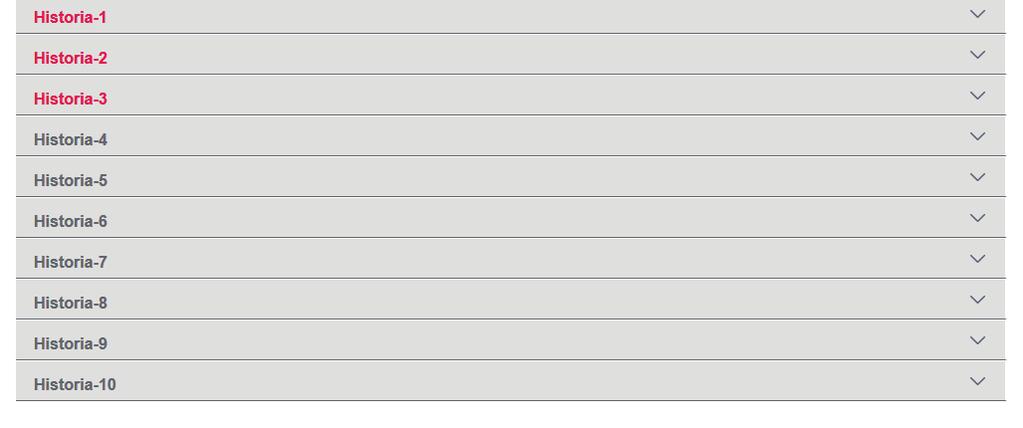

67 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Projektorstatus Visar informationen för varje status. Meny varierar beroende på modell. Klicka på kryssrutan för [Uppdatera] för att uppdatera displayen automatiskt. Ställ in cykeln av automatiska uppdateringar med [Cykel]. 1. Felhistorik Klicka på knappen [Ladda] för att spara felhistoriken i projektorn. 65

68 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Anslutningstest Kontrollerar anslutningen till angiven IP-adress. Objekt IP-adress destination Visar exempel för lyckad anslutning : Beskrivning Klicka på [Utför]-knappen för att testa anslutningen efter att ha matat in IP-adress för att ansluta. Visar exempel för misslyckad anslutning : NOTERA Bekräfta information för mål IP-adress med nätverksadministratören. Anslutningstestet kan resultera i ett fel även om anslutningen utförs ordentligt när paket för att kontrollera anslutningen har avvisats innan de nått målet beroende på inställningarna i brandväggen eller paketfi lter m.m. Resultatet för anslutningstestet visas endast på engelska. 66

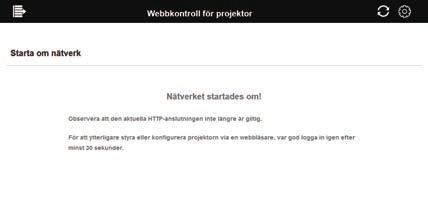

69 3. Webbkontroll 3.1 Webbkontroll för projektor (fortsättn.) Starta om nätverk Startar om nätverksanslutningen. NOTERA När projektorn har lyckats ansluta med samma nätverksinställning som före omstarten kommer skärmen Nätverksinformation automatiskt att visas efter omstarten. Följande skärm visas om projektorn inte kan ansluta till nätverket på grund av ändringen för nätverksinställning, m.m. Avsluta en webbläsare och starta om den igen. 67

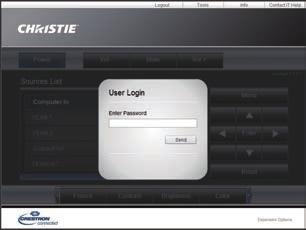

70 3. Webbkontroll 3.2 Crestron e-control Flik Fönstret Main enligt ovan visas först. Om man däremot aktiverat User Password på fönstret Tools visas en dialogruta för lösenord (&72), enligt vad som visas till höger, och ingen funktion blir tillgänglig förrän man anger sitt lösenord. När man angett sitt lösenord försvinner dialogrutan och fönstret Main visas. Enligt vad som visas nedan kan man öppna ett fönster genom att klicka på tillhörande flik längst upp till höger i fönstret. Dialogen User Password Flik Logout Tools Info Contact IT Help Beskrivning Loggar ut från e-control. Denna flik visas endast när User Password för fönstret Tools aktiveras. Öppnar fönstret Tools (&72). Öppnar fönstret Info (&74). Öppnar fönstret Help Desk (&75). 68

71 3. Webbkontroll 3.2 Crestron e-control (continued) NOTERA I något av följande fall kan Crestron e-control inte användas. - Nätverksinställningar - Annan inställning - Crestron e-control är "Avaktiverad" (&47) - Nätverksinställningar - Vanlig inställning - Crestron är "AV" (&42) - NÄTVERK-meny - EXTERN KONTROLL - Crestron är "AV" (&32) Sätt Crestron till på och aktivera Crestron e-control, stäng sedan webbläsaren. Starta därefter om webbläsaren och ange projektorns IP-adress. Crestron e-control har endast stöd för engelska. Om anslutningen avbryts visas skärmen Loading. Kontrollera anslutningen mellan projektorn och datorn och välj sedan att gå tillbaka eller uppdatera webbsidan. Kontroll från Crestron e-control stöds endast via trådbundet LAN. 69

72 3. Webbkontroll 3.2 Crestron e-control (fortsättn.) Fönstret Main Man kan styra projektorns grundläggande funktioner via denna skärm. NOTERA Om projektorn är i standby-läge fungerar endast knappen [Power]. 1. Klicka på en knapp och gör enligt följande. Knapp Power Vol - / Vol + Mute Beskrivning Slår på/av strömmen. Anger volyminställningen. Aktiverar/inaktiverar ljud. 2. Sources List Man kan klicka på en knapp för att växla inmatningskanal. Pekaren flyttar sig enligt den inmatningsport som är vald för tillfället. Knapp Beskrivning Computer In Ställer porten till COMPUTER IN. HDMI 1 Ställer porten till HDMI 1. HDMI 2 Ställer porten till HDMI 2. DisplayPort Ställer porten till DisplayPort. HDBaseT Ställer porten till HDBaseT. 3G-SDI* Ställer porten till 3G-SDI. Video Ställer porten till VIDEO. LAN Ställer porten till LAN. * Endast LWU900-DS/LHD878-DS 70

73 3. Webbkontroll 3.2 Crestron e-control - Fönstret Main (fortsättn.) 3. Klicka på en knapp och gör enligt följande. Klicka på ikonerna / längst ut till höger och vänster för att visa de dolda knapparna. Knapp Freeze Contrast Brightness Color Sharpness Magnify Auto Blank Beskrivning Aktiverar/inaktiverar Frys. Justerar kontrasten. Justerar ljusstyrkan. Justerar färginställningen. Justerar skärpan. Ändra inställningen för förstoring med knapparna [+] / [-]. Använd knapparna [ ] [ ] [ ] [ ] för att flytta till det område du vill förstora. Utför automatisk justering. Aktiverar/inaktiverar Blank skärm. 4. Klicka på knappen och styr på samma sätt som fjärrkontrollen. Menu Enter Reset Knapp Beskrivning Samma funktion som MENU-knappen. Samma funktion som ENTER-knappen. Samma funktion som RESET-knappen. Samma funktion som -knappen. Samma funktion som -knappen. Samma funktion som -knappen. Samma funktion som -knappen. 71

74 3. Webbkontroll 3.2 Crestron e-control (fortsättn.) Fönstret Tools Konfigurerar inställningarna mellan projektorn och kontrollsystemet Crestron. Klicka på knappen [Exit] för att återgå till fönstret Main. NOTERA Om man använder tvåbitstecken kan inte den text eller de siffror som angetts ställas in korrekt. Inget fält i detta fönster får lämnas tomt. 1. Crestron Control Konfigurerar inställningarna för kontrollsystemet Crestron :s enheter. Objekt IP Address IP ID Port Beskrivning Konfigurerar IP-adressen för kontrollsystemet. Konfigurerar IP-ID:et för kontrollsystemet. Anger vilket portnummer kontrollsystemet använder för kommunikation. Klicka på knappen [Send] för att verkställa inställningarna. 2. Projector Konfigurerar nätverksinställningarna för projektorn. Objekt Projector Name Location Assigned To: Beskrivning Konfigurerar projektorns namn. Projektorns namn kan innehålla upp till 64 alfanumeriska tecken. Konfigurerar platsnamnet för projektorn. Man kan ange ett Location-namn med upp till 32 alfanumeriska tecken. Konfigurerar användarnamnet för projektorn. Man kan ange ett användarnamn med upp till 32 alfanumeriska tecken. De symboler som kan användas är mellanslag och följande:!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ Klicka på knappen [Send] för att verkställa inställningarna. 72

75 3. Webbkontroll 3.2 Crestron e-control - Fönstret Tools (fortsättn.) 3. Projector Konfigurerar nätverksinställningarna för projektorn. Objekt DHCP IP Address Subnet Mask Default Gateway DNS Server Beskrivning Aktiverar DHCP. Konfigurerar IP-adressen när DHCP är inaktiverat. Konfigurerar nätmasken när DHCP är inaktiverat. Konfigurerar standard-gateway när DHCP är inaktiverat. Konfigurerar DNS-serveradressen när DHCP är inaktiverad. Klicka på knappen [Send] för att verkställa inställningarna. 4. User Password Konfigurerar User Password. För att begära User Password innan start e-control ska man kryssa i kryssrutan. Objekt New Password Confirm Beskrivning Konfigurerar lösenordet. Man kan ange ett lösenord med upp till 26 alfanumeriska tecken. De symboler som kan användas är mellanslag och följande:!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ Skriv in lösenordet igen för verifikation. Ett felmeddelande visas om lösenordet är felaktigt. Klicka på knappen [Send] för att verkställa inställningarna. 5. Admin Password Konfigurerar Admin Password. För att begära att Admin Password anges innan fönstret Tools visas ska man kryssa i kryssrutan. Objekt New Password Confirm Beskrivning Konfigurerar lösenordet. Man kan ange ett lösenord med upp till 26 alfanumeriska tecken. De symboler som kan användas är mellanslag och följande:!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ Skriv in lösenordet igen för verifikation. Ett felmeddelande visas om lösenordet är felaktigt. Klicka på knappen [Send] för att verkställa inställningarna. 73

76 3. Webbkontroll 3.2 Crestron e-control (fortsättn.) Fönstret Info 1 2 Visar aktuella inställningar och status för projektorn. Klicka på knappen [Exit] för att återgå till fönstret Main. 1. Projektorinformation Objekt Projector Name Location MAC Address Resolution Light Source Hours Assigned To: Beskrivning Visar inställningarna för projektornamn. Visar platsnamnet för projektorn. Visar den trådbundna LAN MAC-adressen för projektorn. Visar upplösning och vertikal frekvens för den signalinmatning som valts på projektorn. Visar användningstid för ljuskällan. Visar användarnamnet för projektorn. 2. Projektorstatus Objekt Power Status Input Source Picture Mode Installation Light Output Error Status Beskrivning Visar strömstatus. Visar insignalkälla. Visar inställning för bildläge. Visar installationsinställning. Visar inställning för ljusutmatning. Visar felstatus. NOTERA Projector Name, Location och användarnamnet för Assigned To: kan visas förkortade om de är för långa. 74

77 3. Webbkontroll 3.2 Crestron e-control (fortsättn.) Fönstret Help Desk Skickar/tar emot meddelanden till/från administratören för Crestron RoomView Express och Fusion RV. Send Knapp Skickar ett meddelande. Beskrivning Kontrollera det mottagna meddelandet. 75

78 3. Webbkontroll 3.2 Crestron e-control (fortsättn.) Varning När administratören för Crestron RoomView Express och Fusion RV skickar ut ett varningsmeddelande visas detta på skärmen. Man kan svara på varningsmeddelandet via en chatt. Ange ett meddelande i rutan nedanför varningsmeddelandet och klicka på knappen [Send]. NOTERA För detaljer om varning, se manualen för Crestron RoomView Express eller Fusion RV. Varningsmeddelandet från Crestron RoomView och Fusion RV visas på projektorns skärm på ungefär samma sätt som realtidsmeddelanden i Meddelande-funktionen (&82). Om ett annat realtidsmeddelande visas på skärmen skrivs detta över av varningsmeddelandet. Om prioriteten för realtidsmeddelandet är inställd till hög kommer dock inte varningsmeddelandet att visas på skärmen. Se manualen för applikationen Meddelande för mer detaljer. 76

79 4. Nätverkspresentation 4. Nätverkspresentation 4.1 Översikt Projektorn kan visa eller spela upp bilder från datorskärmen och ljuddata som skickas genom nätverket. Den här funktionen för nätverkspresentation hjälper dig att verkställa dina presentationer och konferenser på ett smidigt sätt. En särskild applikation, LiveViewer, krävs för att använda nätverkspresentation (&20). För detaljer om nätverkspresentation och anvisningar om hur man installerar LiveViewer, se bruksanvisningen för LiveViewer. NOTERA Användning av "LiveViewer"-funktionen beror på den modell du använder. Om du vill använda den senaste "LiveViewer", se lämplig gruppost i "LiveViewer" bruksanvisning. Denna modell finns i grupp C. 77

80 4. Nätverkspresentation 4.2 Visningsläge LiveViewer har två visningslägen, Single PC-läge och Multi PC-läge Single PC-läge Single PC-läge kan visa bilder på hela skärmen från en dator till projektorn/ switchar via trådlöst LAN eller trådbundet LAN. Presenterarläge I Single PC-läge kan projektorn vara upptagen av en annan dator och kan blockera åtkomst från andra datorer (om Presenter Mode (Presenterarläge) är statt till PÅ i LiveViewer). När presentationen görs behöver du alltså inte bekymra dig för att bilder från någon annan dator ska dyka upp på skärmen. Presenterarläge kan ställas till PÅ i option-meny i LiveViewer Multi PC-läge Projektorn kan visa bilder för upp till fyra anslutna datorer samtidigt. 78

81 4. Nätverkspresentation 4.3 Flerprojektorläge I Flerprojektor-/Flervisningsläge kan upp till 12 projektorer eller switchar anslutna till projektorer anslutas till datorn via trådlöst eller trådbundet LAN samtidigt. Denna funktion är endast för Windows användare. 4.4 Läge moderatorstyrning En dator kan anges som Moderator (värd) som kan styra alla andra datorer (klienter) eller switchar anslutna till projektorn via trådlöst LAN eller trådbundet LAN. Då Klienter inte kan styra LiveViwer och projektorn, kan Värden fortsätta med programmet som planerat smidigt och säkert. Moderator (värd) Moderator (Host) LAN Klienter Clien Denna funktion är endast för Windows användare. 79

82 4. Nätverkspresentation 4.5 Portnummer Portnummer som används för LiveViewer visas nedan. Portnummer Protokoll 5500 TCP 5900 TCP 5901 TCP 9720 TCP NOTERA När andra applikationer använder ovan portar kanske inte LiveViewer och Christie QuickConnect fungerar. 80

83 5. Funktionen Min bild 5. Funktionen Min bild Projektorn kan visa stillbilder som överförs via nätverket. Du kan allokera upp till 4 bildfiler. MIN BILD överföring kräver ett exklusivt program för PC:n. (&20) Använd applikationen för att föra över bilddata. Se applikationens manual för information och de inställningar och funktioner som som krävs för datorn och projektorn. Om du vill visa den överförda bilden väljer du alternativet MIN BILD på NÄTVERK-menyn. Mer information finns i beskrivningen av alternativet MIN BILD på NÄTVERK-menyn. NOTERA Använd MY BUTTON som har MIN BILD registrerad kan visa överförd bild. (&OPTION-meny i Funktionsguide) Bildfilen kan även visas med hjälp av schemaläggningsfunktionen i webbläsaren. (&94). Om man för över data via trådlöst och trådbundet LAN samtidigt kan det hända att projektorn inte kan behandla datan korrekt. 81

84 6. Meddelandefunktion 6. Meddelandefunktion 6.1 Översikt Eventuellt visar projektorn textdata som förts över via nätverket på skärmen och spelar upp ljuddata inne i projektorn. Textdata kan visas på skärmen på två sätt. Ett är att visa texten som överförs från datorn i realtid och den andra är att välja textdata som är lagrade i projektorn visa dem. Det är möjligt att lagra upp till 12 textdata. Mer information finns i anvisningen för Messenger verktyget. Överföra textdata Visa textdata (t.ex. ) 82

85 Meddelandefunktionen kräver ett speciellt program för din dator. (&20) Använd programmet för att redigera, överföra och visa textdata. Se applikationens manual för information och de inställningar och funktioner som som krävs för datorn och projektorn. 6.2 Visningsstil 6. Meddelandefunktion Det finns 4 stilar för att visa meddelanden. Följande är en beskrivning av respektive typ. 1) Rulla (Scroll) Meddelande rullar åt vänster i området för meddelandevisning. Today s The chemical class 2) Ruta (Box) Meddelandet rullar uppåt i rutan för visande av meddelande. 3) Popupp (Pop on) Meddelandet visas över hela rutan för visande av meddelande. 4) Sida om bilden (Picture Side) Meddelande visas i området för att visa meddelande till höger eller vänster. 83

86 6. Meddelandefunktion NOTERA Det är möjligt att lagra upp till maximalt 12 st textdata i projektorn. Använd MY BUTTON med registrerade MEDDELARE för att slå på/av visning av meddelandetext. (&OPTION-meny i Funktionsguide) Textfilen kan även visas med hjälp av schemaläggningsfunktionen i webbläsaren. (&94) Om data överförs via trådlöst och trådbundet LAN samtidigt kan det hända att projektorn inte kan behandla data korrekt. 84

87 7. Funktionen Nätverksbrygga 7. Funktionen Nätverksbrygga Denna projektor är utrustad med funktionen NÄTVERKSBRYGGA för att utföra ömsesidig konvertering av ett nätverksprotokoll och ett seriellt gränssnitt. Via funktionen NÄTVERKSBRYGGA kan en dator som är ansluten till projektorn via trådlöst eller trådbundet LAN styra en extern enhet genom att kommunicera via RS-232C och använda projektorn not nätverksapparat. Trådlös LAN Dator TCP/IP-data Trådbundet LAN LAN-kabel CONTROL-port Protokolländring Seriell data RS-232C RS-232C-kabel WIRELESS-port (Trådlös adapter) LAN-port eller HDBaseT-port Extern enhet 7.1 Ansluta enheter 1) Anslut projektorns LAN-port till datorns LAN-port via en LAN-kabel, eller anslut trådlös adapter till WIRELESS-porten. 2) Anslut projektorns CONTROL-port och enhetens RS-232C-port med en RS- 232C-kabel för RS-232C-kommunikation. NOTERA Innan du ansluter enheterna, läs handboken för enheterna för att säkerställa anslutningen. För RS-232C-anslutning, kontrollera specifikationerna för respektive port och använd lämplig kabel. (&Connection to the ports i Funktionsguide - Technical) När OPTION - SERVICE - KONTROLLTERMINAL - TRÅDBUNDET NÄTVERK är satt till HDBaseT, anslut LAN-kabeln till HDBaseT-port på projektorn. 85

88 7. Funktionen Nätverksbrygga 7.2 Kommunikationsinställning För att konfigurera inställningen av kommunikationen med NÄTVERKSBRYGGA för projektorn, använd artiklarna i KOMMUNIKATION-menyn. Öppna menyn för projektorn och välj OPTION - SERVICE - KOMMUNIKATION-menyn. (&OPTIONmeny > SERVICE > KOMMUNIKATION i Funktionsguide) 1) I menyn KOMMUNIKATIONSTYP väljer man NÄTVERKSBRYGGA (TRÅDLÖS eller TRÅDBUNDEN beroende på den typ av anslutning du använder) för CONTROL-porten. 2) Om du använder menyn SERIELLA INSTÄLLNINGAR, välj korrekt överföringshastighet och paritet för CONTROL-porten i enlighet med specifikationerna för RS-232C-porten för den anslutna enheten. Standardinställningarna är som följer. Objekt ÖVERF.HAST PARITET Datalängd Start-bit Stopp-bit 19200bps INGEN 8 bitar (fast) 1 bit (fast) 1 bit (fast) Förhållande 3) Om du använder ÖVERFÖRINGSMETOD-menyn, ställ in den korrekta metoden för CONTROL-porten i enlighet med den du använder. NOTERA Om du använder KOMMUNIKATION-menyn, ställ in kommunikationen. Kom ihåg att en olämplig inställning kan orsaka kommunikationsfel. När man väljer någon av inställningarna NÄTVERKSBRYGGA i menyn KOMMUNIKATIONSTYP kan inte RS-232C-kommandon tas emot från CONTROL-porten. 7.3 Kommunikationsport För funktionen NÄTVERKSBRYGGA, sänd data från datorn till projektorn med Nätverksbryggport som är konfigurerad i Portinställningar i webbläsaren. (&48) NOTERA Den är satt till 9717 i standardinställningen. 86

89 7. Funktionen Nätverksbrygga 7.4 Överföringsmetod Överföringsmetoden kan endast väljas från menyerna när NÄTVERKSBRYGGA har valts som KOMMUNIKATIONSTYP. (&OPTION-meny > SERVICE > KOMMUNIKATION i Funktionsguide) HALV DUPLEX FULL DUPLEX HALV DUPLEX Denna metod låter projektorn utföra tvåvägskommunikation, men endast i en riktning i taget, antingen sändning eller mottagning av data. Metoden tillåter inte att projektorn tar emot data från datorn samtidigt som den väntar på svarsdata från en extern enhet. Efter att projektorn har tagit emot svarsdata från en extern enhet eller svarsgränstiden passerar, kan projektorn ta emot data från datorn. Det innebär att projektorn styr sändning och mottagning av data för att synkronisera kommunikationen. Ställ in TIDSGRÄNS SVAR enligt instruktionerna nedan för att använda metoden HALV DUPLEX. TCP/IP-data Trådbundet LAN Protokolländring Seriell data RS-232C Dator LAN-kabel Trådlöst LAN RS-232C kabel Extern enhet Sändning data Sändning data Kassera data Tidsgräns svar Svarsdata Svarsdata Kassera data Om du använder TIDSGRÄNS SVAR-menyn, ställ in svarstiden för svarsdata från en extern enhet. (&OPTION-meny > SERVICE > KOMMUNIKATION i Funktionsguide) AV 1s 2s 3s ( AV) 87

90 7. Funktionen Nätverksbrygga 7.4 Överföringsmetod (fortsättn.) NOTERA Om du använder metoden HALV DUPLEX kan projektorn sända ut maximalt 254 byte data på en gång. Om övervakning av svarsdata från en extern enhet inte krävs, och TIDSGRÄNS SVAR är inställt till AV, kan projektorn ta emot data från datorn och sända ut den till en extern enhet oavbrutet. AV är valt som standardinställning FULL DUPLEX Denna metod låter projektorn utföra tvåvägskommunkation, sändning och mottagning av data samtidigt, utan att övervaka svarsdata från en extern enhet. Om du använder denna metod, kommer datorn och en extern enhet att sända data utan synkronisering. Om data ska synkroniseras, ställ in datorn att utföra synkroniseringen. NOTERA När datorn styr synkroniseringen av mottagningar och sändningar, kan det hända att externa enheter inte kan kontrolleras ordentligt beroende på statusen av databearbetningen i projektorn. 88

91 8. Andra funktioner 8. Andra funktioner 8.1 E-postvarningar Projektorn kan automatiskt skicka ett meddelande till angivna e-postadresser när projektorn identifierar ett visst tillstånd som kräver underhåll eller ett fel. NOTERA Du kan ange upp till fem e-postadresser. Det är inte säkert att projektorn kan skicka e-postmeddelandet om projektorn plötsligt förlorar ström. E-post kanske inte skickas ordentligt beroende på den e-post miljö du använder. Varningar tillgängliga för e-post är följande. (*) Objekt Beskrivning Lampskyddsfel Övre skyddet är inte korrekt fastsatt. Fläktfel Kylfläkten fungerar inte. Fel ljuskälla Ljuskällan lyser inte. Orsaken kan vara att innerdelen har överhettats. Temperaturfel Orsaken kan vara att enheten har överhettats. Luftflödesfel Den interna temperaturen stiger. Kylningsfel Orsaken kan vara att enheten har skadats av för låg temperatur. Filterfel Angiven filtertid har passerat. Linsförskjutningsfel Lens shift fungerar inte korrekt. Annat fel Andra fel eller varningar än ovan. Om detta fel visas, kontakta din återförsäljare. Fel i utför schema Kunde inte utföra schemalagda händelser. Filtertidslarm Filtertiden har överstigit angiven larmgräns. Meddelande filterstatus Statusen för rengöring av luftfiltret ändras. Positionsdetektorlarm Positionsdetektorlarmet. (&SÄKERHET-meny I Funktionsguide) * Uppmaningar som stöds varierar beroende på modell. (fortsätter på nästa sida) 89

92 8. Andra funktioner NOTERA Tiden för mottagande av Filterfel-e-post beror på inställningen för FILTER MED. under posten LJUS & FILTER i INSTÄLL.-menyn som bestämmer perioden till det att filtermeddelande visas på projektorskärmen. Ett e-postmeddelande skickas när brukstiden för filtret överskrider den tidsgräns som fastställts. Inget e-postmeddelande skickas om FILTER MED. har värdet AV. (&INSTÄLL.-meny i Funktionsguide) Filtertidslarm är en gräns för e-postmeddelanden om filtertiden. När angiven tid överstiger gränsen som konfigurerats i Webbkontroll för projektor kommer ett e-post att skickas. Meddelande filterstatus kan aktiveras för båda eller någon av Status 1 och 2. Dessa meddelanden motsvarar ändring av FILTER-indikatorn på projektorn. Se Funktionsguide för detaljer om FILTER-indikatorn. 90

93 8. Andra funktioner Om du vill använda projektorns e-postfunktion konfigurerar du följande objekt med hjälp av en webbläsare. E-postinställningar (&50) 1) Välj [E-postinställningar] på huvudmenyn i Webbkontroll för projektor. 2) Konfigurera varje alternativ på sidan E-postinställningar. Mer information hittar du i E-postinställningar (&50). 3) Klicka på [Verkställ] -knappen för att spara inställningarna. 4) Klicka på [Skicka testmeddelande]-knappen för att bekräfta att e-postinställningarna är korrekta. Följande e-postmeddelande levereras till de angivna adresserna. Ämnesrad :Test Mail <Projektornamn> Text :Send Test Mail Date <Testdatum> Time <Testtid> IP Address <Projektorns IP-adress> MAC Address <Projektorns MAC-adress> Larminställningar (&52) 1) Välj [Larminställningar] på huvudmenyn i Webbkontroll för projektor. 2) Välj och konfigurera varje objekt. Se alternativ Larminställningar (&52) för mer information. 3) Klicka på [Verkställ] -knappen för att spara inställningarna. Fel- och varningsmeddelanden är formaterade som följer: Ämnesrad : <E-postämne> <Projektornamn> Text : <E-posttext> Date <Fel-/varningsdatum> Time <Fel-/varningstid> IP Address <Projektorns IP-adress> MAC Address <Projektorns MAC-adress> 91

94 8. Andra funktioner 8.2 Projektorhantering med SNMP Med SNMP (Simple Network Management Protocol) kan du hantera projektorinformationen, oavsett om det gäller fel- eller varningsstatus, från datorn via nätverket. NOTERA Vi rekommenderar att SNMP-funktioner utförs av en nätverksadministratör. Programvaran för SNMP-hantering måste vara installerad på datorn för att du ska kunna övervaka projektorn via SNMP. Vanlig MIB (MIB-2) Du kan referera följande alternativ definierade i systemgruppen för Vanlig MIB (MIB-2). Artikel sysname syslocation syscontact Beskrivning Projektornamn är satt. Information om var den är placerad. Den har teckensträng angiven i syslocation (SNMP) i Webbkontroll för projektor - [Nätverksinställningar] - [Allmän inställning]. Information angående administratörens kontaktinformation. Den har teckensträng angiven i syscontact (SNMP) i Webbkontroll för projektor - [Nätverksinställningar] - [Allmän inställning]. Förhöjd MIB Du kan hämta konfigureringsinformation genom att använda Förhöjd MIB för projektorer. Förhörd MIB för projektorer kan laddas ner från sidan [Portinställningar] i Webbkontroll för projektor. Fälla När ett fel eller varning uppstår på projektorn kan ett meddelande skickas till angiven adress. Förutom e-postmeddelandet som visas i 8.1 E-postvarningar (&89), kan följande meddelande skickas. Artikel Beskrivning Kallstart När projektorn förses med ström fungerar den enligt nedan. Om VÄNTLÄGE är inställt på SNABBSTART eller NORMAL ändras projektorns strömstatus från "AV" till "Väntläge". Om VÄNTLÄGE är inställt på NÄTVERK(WOL) eller SPARA ändras projektorns strömstatus från "Väntläge" till "PÅ (ljuskällan tänds)". (&INSTÄLL.-meny i Funktionsguide) Autentiseringsfel SNMP-åtkomst identifieras från den enskilda SNMP-gruppen. 92

95 8. Andra funktioner Ställ in följande funktioner via webbrowser om du vill hantera projektorn via SNMP. Portinställningar (&48) 1) Välj [Portinställningar] på huvudmenyn i Webbkontroll för projektor. 2) Klicka på [Hämta MIB-fil] för att ladda ner en MIB-fil. 3) Klicka på [Aktivera] -kryssrutan för att öppna SNMP-porten. Ange vilken IPadress som SNMP Trap ska skickas till när ett fel eller en varning inträffar. Säkerhetsinställningar (&59) 1) Välj [Säkerhetsinställningar] på huvudmenyn i Webbkontroll för projektor. 2) Klicka på [SNMP] och ange namnet på SNMP-gruppen på skärmen som visas. Larminställningar (&52) Konfigurera inställningarna för Trap-överföring av fel/varningar. 1) Välj [Larminställningar] på huvudmenyn i Webbkontroll för projektor. 2) Välj det fel/den varning som ska konfigureras. 3) Klicka på [Aktivera] -kryssrutan för att skicka ut SNMP Trap för fel/varningar. Avmarkera [Aktivera] -kryssrutan när SNMP Trap-överföring inte behövs. 4) Klicka på [Verkställ] -knappen för att spara inställningarna. NOTERA Registrera den nedladdade MIB-filen i SNMP-hanteringsprogrammet som ska användas. Se till att utföra omstart av nätverk när inställningarna för [Portinställningar] eller [Säkerhetsinställningar] har ändrats. 93

96 8. Andra funktioner 8.3 Schemalägga händelser Med schemaläggningsfunktionen kan du konfigurera schemalagda händelser, inklusive att slå på/av strömmen. Detta gör det möjligt för projektorn att sköta sig själv. Observera följande innan du ställer in schemat. NOTERA Schemat kan även ställas in på menyn OPTION - SCHEMA på projektorn. (&Se Funktionsguiden - OPTION). Maximalt 16 program för schema kan anges. Maximalt 20 händelser kan registreras i 1 program. Inga händelser är registrerade i program 1 16 i fabriksinställningen. Programmet måste vara inställt i förväg när du använder schemafunktionen för första gången. Prioriteten för schemalagda händelser är: 1) specifikt datum, 2) veckovis. Du kan ange upp till 10 specifika datum för schemalagda händelser. Prioritet ges till de med lägre nummer när flera händelser har schemalagts för samma datum och tid (t.ex. har Specifikt datum nr. 1 prioritet framfr Specifikt datum nr. 2 o.s.v.) Händelsen för ström på har lägst prioritet av alla händelser som är definierade samtidigt. Kom ihåg att ange datum och tid innan du aktiverar schemalagda händelser. (&57) När projektorn har flyttats ska du kontrollera projektorns inställda datum och tid innan du konfigurerar schemana. Det är inte säkert att den interna klockan visar rätt tid. Du bör inte använda SNTP för att erhålla korrekt tid. Vissa projektorfel (som t.ex. temperaturfel, fel ljuskälla) förhindrar att projektorn utför schemalagda funktioner/händelser på rätt sätt. Händelserna Min bild och Messenger startar inte på rätt sätt och "fel vid körning av schemalagd aktivitet" inträffar om ljuskällan inte tänds och/ eller om data som ska visas inte är lagrad i projektorn vid tiden för körning av händelsen. Händelserna Ingångskälla och Min bild startar inte om säkerhetsfunktionen är aktiverad och projektorn är låst på grund av funktionen. 94

97 8. Andra funktioner Förfarandet för att ställa in schema i Webbkontroll för projektor beskrivs i det följande. Programmet måst ställas in för att kunna använda schemafunktionen. Olika händelser så som att slå på/av strömmen eller växla ingångskälla och tiden för utförande av händelser måste vara registrerade i programmet. Inga händelser är registrerade i program 1 16 i fabriksinställningen. Ställ in programmet genom att följa stegen nedan. Om programmet redan har ställts in hoppa till steg 6). 1) Välj [Schemainställningar] på huvudmenyn i Webbkontroll för projektor. 2) Klicka på knappen [Redigera program] för att redigera skärmen. Välj det program du vill redigera från listrutan och klicka på knappen [Välj]. 95

98 8. Andra funktioner 3) Efter att ha ställt in tiden, händelser och parametrar, klicka på [Registrera] för att lägga till den nya händelsen. Klicka på [Radera]-knappen när du vill radera en händelse. Klicka på [Radera alla]-knappen när du vill radera alla händelser i aktuellt valt program. 4) När du vill redigera programmet med andra nummer kontinuerligt, välj det program du vill redigera från listrutan och klicka på [Välj]-knappen. 5) Klicka på [Tillbaka]-knappen för att gå tillbaka till skärmen för hantering av schema efter att ha avslutat programinställningen. Klicka på knappen [Lista program] för att redigera skärmen. Om denna skärm kan händelseinformationen registrerad i varje programnummer bekräftas. Förfarandet för att tilldela programinställning i steg 1) ~ 5) till schemat beskrivs i följande. 6) Markera kryssrutan för schemat som ska utföras (t.ex. Markera kryssrutan för Måndag när det ska utföras på måndagar) på skärmen för hantering av schema. 7) Välj programmet som ska utföras i listrutan. Du kan bekräfta händelseinformationen registrerad i varje program i programlistan som visas längst ner på skärmen. Vid inställning av specifi k datum nr. 1~10, mata in datum (månad/dag). 8) Klicka på [Verkställ]-knappen för att spara schemainställningarna på projektorn. Upprepa steg 6)~8) på motsvarande sätt för att ställa in schemat du vill utföra. Schemainställningar är nu avslutade. Slutligen, kontrollera att tiden som sparats på projektorn är korrekt inställd. 96

99 8. Andra funktioner Hur man kopierar programmet När du kopierar det aktuellt valda programmet till andra program, klicka på knappen [Kopiera program]. Klicka på [Kopiera till]-knappen efter att ha valt programmet som du vill kopiera i listrutan. Samma program som det som är valt kan inte anges som det program du vill kopiera till. Klicka på knappen [Redigera] för att redigera händelsen för kopierat program efter att programmet kopierats. 97

100 8. Andra funktioner 8.4 Kommandokontroll via nätverket Du kan konfi gurera och kontrollera projektorn via nätverket med hjälp av RS- 232C-kommandon. Kommunikationsport Följande två portar är avsedda för kommandokontroll. TCP #23 (Nätverkskontroll port1 (Port: 23)) TCP #9715 (Nätverkskontroll port2 (Port: 9715)) NOTERA Kommandokontrollen är endast tillgänglig via ovan angivna port. Kommandokontrollinställningar (&48) Konfi gurera följande objekt från en webbläsare när kommandokontroll används. Exempel: Om projektorns IP-adress anges till : 1) Ange i webbläsarens adressfält och välj Webbkontroll för projektor i fönstret med alternativ. 2) Ange ditt användarnamn och lösenord och klicka på [OK]. 3) Klicka på [Portinställningar] på huvudmenyn. 4) Klicka på [Aktivera] -kryssrutan för att öppna Nätverkskontroll port1 (Port: 23) för att använda TCP #23. Klicka på [Aktivera] -kryssrutan för [Autentisering] -inställning när autentisering krävs. Annars avmarkerar du kryssrutan. 5) Klicka på [Aktivera] -kryssrutan för att öppna Nätverkskontroll port2 (Port: 9715) för att använda TCP #9715. Klicka på [Aktivera] -kryssrutan för [Autentisering] -inställning när autentisering krävs. Annars avmarkerar du kryssrutan. 98

101 8. Andra funktioner 8.4 Kommandokontroll via nätverket (fortsättn.) 6) Klicka på [Verkställ] -knappen för att spara inställningarna. När autentiseringsinställningen är aktiverad krävs följande inställningar. (&59) 7) Klicka på [Säkerhetsinställningar] på huvudmenyn. 8) Klicka på [Nätverksstyrning] och mata in önskat lösenord. * Se NOTERA 9) Klicka på [Verkställ] -knappen för att spara inställningarna. NOTERA Lösenordet kommer att bli samma för Nätverksstyrning Port1 (Port 23), Nätverksstyrning Port2 (Port: 9715), PJLink Port (Port: 4352), Min bild Port (Port: 9716) och Messenger Port (Port: 9719). De nya inställningarna av konfigureringen aktiveras efter omstart av nätverksanslutningen. När inställningarna ändras måste nätverksanslutningen startas om. Du kan starta om nätverksanslutningen från Starta om nätverk i huvudmenyn. (&67) 99

102 8. Andra funktioner 8.4 Kommandokontroll via nätverket (fortsättn.) Kommandoformat Kommandoformaten skiljer sig mellan de olika kommunikationsportarna. TCP #23 Du kan använda RS-232C-kommandon utan några ändringar. Dataformatet i svaret är det samma som i RS-232C-kommandona. (&RS-232C Communication i Funktionsguide - Technical) Följande svar skickas dock tillbaka i händelse av autentiseringsfel, när autentisering är aktiverat. <Svar i händelse av autentiseringsfel> Svar Felkod 0x1F 0x04 0x00 TCP #9715 Format för skickade data Följande formatering läggs till i header (0x02), datalängd (0x0D), kontrollsumma (1byte) och anslutnings-id (1 byte) för RS-232C-kommandon. Header Datalängd RS-232C command Kontrollsumma Anslutnings-ID 0x02 0x0D 13 byte 1 byte 1 byte Header 0x02, fast Datalängd Bytelängd för RS-232C-kommandon (0x0D, fast) RS-232Ccommand RS-232C-kommandon som börjar med 0xBE 0xEF (13 byte) Kontrollsumma Det värde som ger noll när de lägsta 8 bitarna från header adderas med kontrollsumman. Anslutnings-ID Slumpmässigt värde från 0 till 255 (Detta värde bifogas svarsdata) 100

103 8. Andra funktioner 8.4 Kommandokontroll via nätverket (fortsättn.) Format för mottagna data Anslutnings-ID:t (dessa data är desamma som data för anslutnings-id:t för skickade data) bifogas i svarsdata för RS-232C-kommandon. <ACK-svar> Svar 0x06 Anslutnings-ID 1 byte <NAK-svar> Svar 0x15 Anslutnings-ID 1 byte <Fel-svar> Svar Felkod Anslutnings-ID 0x1C 2 byte 1 byte <Datasvar> Svar Data Anslutnings-ID 0x1D 2 byte 1 byte <Projektor upptagen-svar> Svar Statuskod Anslutnings-ID 0x1F 2 byte 1 byte <Autentiseringsfel-svar> Svar Autentiseringsfelkod Anslutnings-ID 0x1F 0x04 0x00 1 byte 101

104 8. Andra funktioner 8.4 Kommandokontroll via nätverket (fortsättn.) Automatisk anslutningsfrånkoppling TCP-anslutningen kopplas automatiskt ifrån efter 30 sekunder från det att anslutningen upprättades, om ingen kommunikation sker. Autentisering Projektorn accepterar inga kommandon utan att autentiseringen sker, när autentisering har aktiverats. Projektorn använder en autentisering av Challenge Response-typ med en MD5-algoritm (Message Digest 5). När projektorn använder ett LAN returneras slumpmässigt 8 byte om autentisering har aktiverats. Bind dessa mottagna 8 bitar och Lösenordet och systematisera denna data med MD5-algoritmen och lägg till denna framför kommandot som skickas. Följande är ett exempel på Lösenordet som är angett som lösenord och slumpvis 8 bitar är a572f60c. 1) Anslut projektorn. 2) Erhåll de slumpmässiga 8 byten a572f60c från projektorn. 3) Bind de slumpmässiga 8 byten a572f60c och lösenordet password vilket ger a572f60cpassword. 4) Kombinera bindningen a572f60cpassword med MD5-algoritmen. Detta ger e3d97429adffa11bce1f d4bde. 5) Lägg till dessa e3d97429adffa11bce1f d4bde framför kommandona och skicka sedan data. Skicka e3d97429adffa11bce1f d4bde +kommando. 6) När du de data som skickas är korrekta utförs kommandot och svarsdata returneras. Annars returneras ett autentiseringsfel. NOTERA Vid överföring av det andra och efterföljande kommandon kan autentiseringsdata utelämnas, så länge det gäller samma anslutning. 102

105 8.5 Crestron Connected 8. Andra funktioner Crestron Connected är ett resurshanteringsprogram för flera användare från Crestron Electronics, Inc. Det är en applikation för gemensam styrning och kontroll av projektorn och andra AV-enheter. För detaljer om Crestron Connected, se webbsidan Crestron. URL: Följande gränssnitt för kommunikation kan användas för hantering av hela systemet. 1) Crestron Fusion RV / Crestron RoomView Express / Crestron RoomView Server Edition Fusion RV, RoomView Express och RoomView Server Edition är programvaror från Crestron Electronics, Inc. De används för hantering av alla AV-enheter och kan även kommunicera med help desken samt skicka ut varningsmeddelanden. Se följande webbsida för detaljer om programvaran. URL: 2) Crestron e-control Crestron e-control en systemkontroll som kan styras via en webbläsare (&68). 103

106 9. Felsökning 9. Felsökning Fenomen: Kan inte kommunicera med projektorn. (Trådbundet nätverk) Alternativ som ska kontrolleras Är projektorn påslagen? Är nätverksenhet så som en router m.m. påslagen? Är VÄNTLÄGE satt till NÄTVERK(WOL) eller SPARA? Är LAN-kabelns ansluten? Lösningar Sätta på projektorn. Sätt på nätverksenheten. Nätverksfunktionen är inte tillgänglig när VÄNTLÄGE är satt till NÄTVERK(WOL) eller SPARA. Om du vill använda nätverksfunktionen i väntläge, sätt till SNABBSTART eller NORMAL. Anslut LAN-kabeln. Visas MAC-adressen korrekt på menyn NÄTVERKSINFORMATION - TRÅDBUNDEN INFORMATION? Kontakta din återförsäljare när MAC-adressen på etiketten som sitter på projektorn inte stämmer överens med MAC-adressen som visas på menyn NÄTVERKSINFORMATION - TRÅDBUNDEN INFORMATION. Är nätverksinställningarna så som IP-adress korrekt angivna? Kontrollera nätverksinställningarna på menyn NÄTVERKSINFORMATION - TRÅDBUNDEN INFORMATION. Rådgör med din nätverksadministratören för detaljer. Är brandvägg eller paketfiltrering satt i en router, m.m.? Rådgör med din nätverksadministratören. Är samma nätverksadress angiven för trådlöst LAN och för trådbundet LAN på projektorn? Är den trådbundna nätverksadapter på datorn aktiverad? Samma nätverksadress kan inte användas för både trådlöst LAN och trådbundet LAN. Ange olika nätverksadresser för trådlöst LAN och trådbundet LAN. Se bruksanvisningen för datorn och aktivera den trådbundna nätverksadaptern. 104

107 Fenomen: Kan inte kommunicera med projektorn. (Trådlöst nätverk) 9. Felsökning 1. Vanliga Alternativ som ska kontrolleras Är projektorn påslagen? Är en nätverksenhet så som en åtkomstpunkt m.m. påslagen? Är VÄNTLÄGE satt till NÄTVERK(WOL) eller SPARA? Är nätverksinställningarna så som IP-adress korrekt angivna? Är trådlös USB-adapter (tillbehör: ) isatt i WIRELESSporten på din projektor? Används en tillvals trådlös USB-adapter? Om LED-lampan på den trådlösa USB-adaptern blinkar? Lösningar Sätta på projektorn. Sätt på nätverksenheten. Nätverksfunktionen är inte tillgänglig när VÄNTLÄGE är satt till NÄTVERK(WOL) eller SPARA. Om du vill använda nätverksfunktionen i väntläge, sätt till SNABBSTART eller NORMAL. Kontrollera nätverksinställningarna på menyn NÄTVERKSINFORMATION - TRÅDLÖS INFORMATION. Rådgör med din nätverksadministratören för detaljer. Sätt i den trådlösa USB-adaptern. Trådlös USB-adapter tillgänglig för denna projektor är endast tillvalet När LED-lampan på den trådlösa USBadaptern inte blinkar för över 1 minut efter isättning, dra ut och sätt i den trådlösa USBadaptern igen. Om problemet kvarstår kan de hända att den trådlösa USB-adaptern kan vara trasig. Kontakta din återförsäljare. 105

108 9. Felsökning Fenomen: Kan inte kommunicera med projektorn. (Trådlöst nätverk) (fortsättning) 1. Vanliga (fortsättning) Alternativ som ska kontrolleras Används en annan kodningsmetod som inte stöds av projektorn? Överensstämmer radiofrekvensen mellan apparat och projektorn? Är den trådlösa nätverksadapter på datorn aktiverad? Lösningar Följande kodningsmetoder stöds av projektorn: WPA2-PSK(AES) WPA2-PSK(TKIP) WPA-PSK(AES) WPA-PSK(TKIP) WEP128bit (Endast tillgänglig i läge INFRASTRUKTUR) WEP64bit (Endast tillgänglig i läge INFRASTRUKTUR) Denna projektor kan inte anslutas till det trådlösa nätverket med någon annan kodningsmetod än ovan. Bekräfta tillgänglig frekvens för apparat. Ändra tillgänglig frekvens för terminalen. Det kan bli bättre genom att ändra kanalinställning. Se bruksanvisningen för datorn och aktivera den trådlösa nätverksadaptern. Om DHCP-inställningen för datorn är avaktiverad? Aktivera DHCP-inställningen på datorn.se bruksanvisningen för datorn eller den trådlösa LAN apparaten för inställningsförfarande för nätverk och trådlös anslutning av datorn. 106

109 9. Felsökning Fenomen: Kan inte kommunicera med projektorn. (Trådlöst nätverk) (fortsättning) 1. Vanliga (fortsättning) Alternativ som ska kontrolleras Överlappar IP-adress med den för andra apparater? Är TRÅDLÖST NÄTVERK satt till AV? Lösningar När IP-adress överlappar, stäng av din Wi-Fi - apparat och slå på den igen. Sätt TRÅDLÖST NÄTVERK till PÅ. Är den trådlösa adaptern ansluten till projektorn? Sätt i den trådlösa adaptern i WIRELESS-porten på projektorn. 2. Enkel åtkomstpunkt Alternativ som ska kontrolleras Är fler än 10 apparater anslutna till projektorn? Lösningar Bekräfta antalet apparater anslutna till projektorn. Upp till 10 apparater kan anslutas till projektorn i läget Enkel åtkomstpunkt. När projektorn är ansluten till maximalt antal apparater, anslut efter att ha kopplat bort apparat som är ansluten. 107

110 9. Felsökning Fenomen: Kan inte kommunicera med projektorn. (Trådlöst nätverk) (fortsättning) 3. Infrastruktur Alternativ som ska kontrolleras Lösningar Är brandvägg eller paketfiltrering satt Rådgör med din nätverksadministratören. i en åtkomstpunkt, m.m.? Är det trådlösa nätverket du ansluter till kodat? Ange kodningsinställningarna för projektorn igen och anslut igen. Är signalstyrkan för det trådlösa nätverket som visas i SSID SÖKLISTA menyn svag? Är samma nätverksadress angiven för trådlöst LAN och för trådbundet LAN på projektorn? Placera projektorn nära den trådlösa enheten. När projektorn är nära en ståldörr kan det hända att radiovågorna inte når den trådlösa enheten. I detta fall, flytta bort projektorn från dörren. Rådgör med din nätverksadministratör då det kan finnas en störande trådlös enhet. Samma nätverksadress kan inte användas för både trådlöst LAN och trådbundet LAN. Ange olika nätverksadresser för trådlöst LAN och trådbundet LAN. Fenomen: Kan inte använda trådlöst LAN och trådbundet LAN samtidigt. Alternativ som ska kontrolleras Är samma nätverksadress angiven för trådlöst LAN och för trådbundet LAN på projektorn? Försöker du att komma åt ett annat nätverk via en router? Lösningar Samma nätverksadress kan inte användas för både trådlöst LAN och trådbundet LAN. Ange olika nätverksadresser för trådlöst LAN och trådbundet LAN. Varken trådbundet LAN eller trådlöst LAN kan ansluta till ett annat nätverk. Ange standard-gateway för antigen trådbundet LAN eller trådlöst LAN till

111 9. Felsökning Fenomen: Webb (Webbkontroll för projektor) visas inte korrekt. Alternativ som ska kontrolleras Lösningar Är rätt URL inmatad i Webbrowsern? Mata in IP-adressen för projektorn i Webbrowsern. Är JavaScript aktiverat? Aktivera JavaScript. Hur man ställer in skiljer sig åt beroende på Webbrowser. Se Hjälpen för Webbrowser, m.m. för mer information. Används rekommenderad Webbrowser? Är den cachade skärmen som visades tidigare kvar? Är Cookie i din webbläsare avaktiverad? Rekommenderade webbläsare är Internet Explorer 11 och Microsoft Edge. Webbkontroll för projektor kanske inte visas korrekt förutom i rekommenderad webbrowser. Rensa cachen. Hur man ställer in skiljer sig åt beroende på Webbrowser. Se Hjälpen för Webbrowser, m.m. för mer information. När Cookie är avaktiverad kan mobil-skärmen inte visas. Aktivera Cookie inställningen i din webbläsare. Fenomen: Crestron e-control visas inte. Alternativ som ska kontrolleras Är Adobe Flash spelaren installerad? Används en Webbrowser som inte stöder Adobe Flash spelare? Lösningar Adobe Flash spelare krävs för att visa Crestron e-control. Installera Adobe Flash spelare. Använd en Webbrowser som stöder Adobe Flash spelning. Är Crestron e-control inställningarna på Nätverksinställningar Annan inställning skärmen på Webbkontroll för projektor avaktiverad? Aktivera Crestron e-control inställningarna på Nätverksinställningar Annan inställning skärmen på Webbkontroll för projektor. Är Crestron på Webbkontroll för projektor - Nätverksinställningar - Vanlig inställning satt till AV? Sätt Crestron på Webbkontroll för projektor - Nätverksinställningar - Vanlig inställning till PÅ. 109

112 9. Felsökning Fenomen: Kan inte skicka ett e-post ordentligt. Alternativ som ska kontrolleras Är e-postinställningarna korrekta? Är inställningarna för Avsändarens e-postadress korrekta? Har ett test e-post skickats korrekt? Är det bara e-post som gäller specifika Fel/Varningar som inte sänds korrekt? Lösningar Kontrollera inställningarna på skärmen E-postinställningar på Webbkontroll för projektor. Ange giltig e-postadress. Kontrollera om ett test e-post skickas korrekt genom att trycka på [Skicka testmeddelande]knappen på skärmen E-postinställningar på Webbkontroll för projektor. Kontrollera om ett specifikt Fel/Varning har angetts för att skickas på skärmen E-postinställningar på Webbkontroll för projektor. Fenomen: Ett e-post når inte fram till vissa adresser. Alternativ som ska kontrolleras Är e-postadressen korrekt angiven? Är filter eller vidarebefordran angiven för e-postadressen i e-postservern? Lösningar Kontrollera inställningarna på skärmen E-postinställningar på Webbkontroll för projektor. Rådgör med din nätverksadministratören. 110

113 9. Felsökning Fenomen: Schemat utförs inte korrekt. Alternativ som ska kontrolleras Är projektorn påslagen? Är VÄNTLÄGE satt till NÄTVERK(WOL) eller SPARA? Är tiden korrekt angiven? Lösningar Sätta på projektorn. Schemafunktionen är inte tillgänglig när VÄNTLÄGE är satt till NÄTVERK(WOL) eller SPARA. Om du vill använda schemafunktionen i väntläge, sätt till SNABBSTART eller NORMAL. Kontrollera inställningen för Datum och Tid. Är bilddata som ska visas i schemafunktionen registrerad? (När händelsen Min bild är angiven.) Registrera bilddata som ska visas med projektorn genom att använda speciellt avsedd mjukvara. Är meddelandedata som ska visas i schemafunktionen registrerad? (När händelsen Messenger är angiven.) Lyser ljuskällan på projektorn? Är programmet som ska utföras korrekt inställt? Är det några händelser som är inställda att starta samtidigt? Registrera meddelandedata som ska visas med projektorn genom att använda speciellt avsedd mjukvara. Händelsen Min bild, Messenger och Blank utförs inte när ljuskällan inte är tänd. Ställ programmet för schemafunktionen så att händelsen Min bild, Messenger och Blank kan utföras när ljuskällan är tänd. Kontrollera inställningarna för Schemainställningar på Webbkontroll för projektor. Vissa händelser kan inte utföras samtidigt. Ställ in dem så att de utförs vid olika tidpunkt eller ändra ordningen. * Schemafunktionen kanske inte fungerar korrekt beroende på projektorn tillstånd. 111
