1 UV RAPPORT 2011:122 ARKEOLOGISK FÖRUNDERSÖKNING I FORM AV KARTERING OCH DOKUMENTATION Byte av luftledning inom projektet Sydvästlänken Delar av RAÄ 295 och 282, Kramsäng 1:4, Ryssby 2:1 Barkeryd socken, Nässjö kommun Jönköpings län Dnr Annika Helander Byte av luftledning inom projektet Sydvästlänken 1

2 2 Byte av luftledning inom projektet Sydvästlänken

3 UV RAPPORT 2011:122 ARKEOLOGISK FÖRUNDERSÖKNING I FORM AV KARTERING OCH DOKUMENTATION Byte av luftledning inom projektet Sydvästlänken Delar av RAÄ 295 och 282, Kramsäng 1:4, Ryssby 2:1 Barkeryd socken, Nässjö kommun Jönköpings län Dnr Annika Helander Byte av luftledning inom projektet Sydvästlänken 3

4 Riksantikvarieämbetet Arkeologiska uppdragsverksamheten (UV Öst) Roxengatan Linköping Tel Fax e-post uvost@raa.se e-post fornamn.efternamn@raa.se Riksantikvarieämbetet UV Rapport 2011:122 Kartor ur allmänt kartmaterial, Lantmäteriet Gävle Medgivande I 2011/0233. Kartor är godkända från sekretessynpunkt för spridning. Lantmäteriet Dnr /2854. Grafisk form Britt Lundberg Kartografi Lars Östlin Foto Annika Helander Utskrift UV Öst, Linköping 2011 Omslag Ett av rösena som inte är helt övermossat. Foto Annika Helander. 4 Byte av luftledning inom projektet Sydvästlänken

5 Innehåll Sammanfattning 7 Bakgrund 7 Syfte och målsättning 9 Kultur- och fornlämningsmiljö 9 Metod 10 Anvisning av körväg och placering av stolppar med stag 10 Arkeologiskt resultat av karteringen 10 Referenser 12 Litteratur 12 Övrigt 12 Administrativa uppgifter 12 Bilaga 1. Anläggningsbeskrivningar 13 Tranås Mullsjö Habo Huskvarna Västervik Jönköping Nässjö Eksjö Vimmerby Jönköpings län Vetlanda Hultsfred Gislaved Sävsjö Oskarshamn Värnamo Kronobergs län Kalmar län Ljungby Växjö Nybro Kalmar Borgholm Markaryd Älmhult Fig 1. Karta över Jönköpings län med platsen för förundersökningen markerad. Byte av luftledning inom projektet Sydvästlänken 5

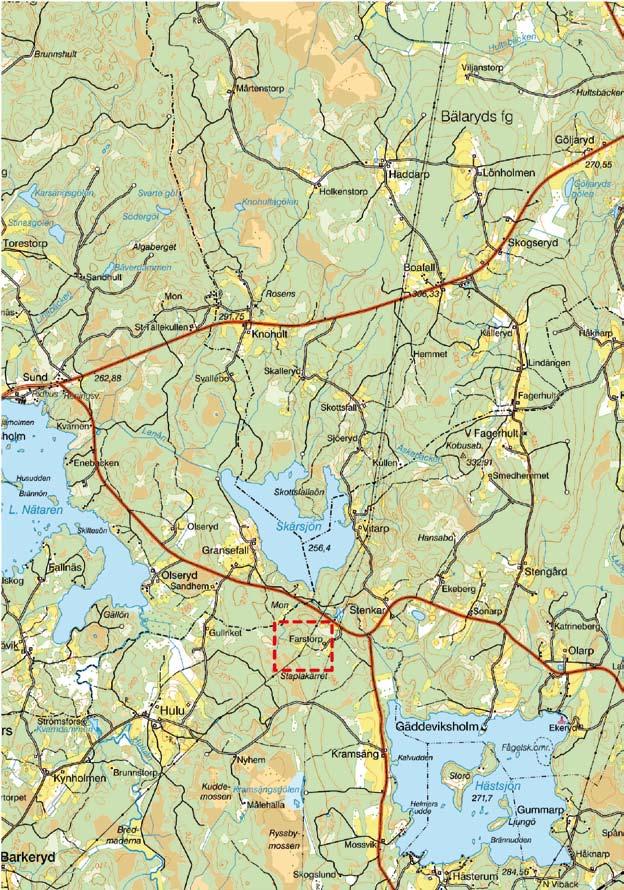

6 Fig 2. Utdrag ur digitala Gröna kartan med förundersökningsområdet markerat. Skala 1: Byte av luftledning inom projektet Sydvästlänken

7 Riksantikvarieämbetet, Arkeologiska uppdragsverksamheten, UV, är en uppdragsfinansierad del av Riksantikvarieämbetet som i huvudsak genomför arkeologiska undersökningar efter beslut enligt Lag (SFS 1988:950) om kulturminnen mm. Uppdragsverksamheten utför även konsultuppdrag i form av utredningar, kulturmiljöanalyser och planeringsunderlag. Den arkeologiska uppdragsverksamheten har ingen myndighetsfunktion. Arkeologisk förundersökning i form av kartering och dokumentation Byte av luftledning inom projektet Sydvästlänken Sammanfattning Vattenfall Eldistribution AB har för avsikt att genomföra en sträckjustering av befintlig kraftledning vid Farstorp, inom Kramsäng 1:4 och Ryssby 2:1 i Nässjö kommun. Arbetsföretaget är en del i projektet Sydvästlänken. Den nya luftledningen kommer att passera över ett område med fossil åker, RAÄ 295, och en färdväg, RAÄ 282, båda registrerade som fasta fornlämningar i FMIS. Länsstyrelsen i Jönköpings län har beslutat att fornlämningarna ska kvarligga och skyddas från skador i samband med markarbetena. I syfte att skydda och bevara fornlämningarna har en arkeologisk förundersökning i form av kartering och dokumentation utförts av Riksantikvarieämbetet, UV Öst. I samband med förundersökningen markerades röjningsrösena inom det berörda området med stakkäppar och avspärrningsband. På plats anvisades körväg för kommande skogsavverkning, samt för körväg och placering av ett stolppar med stag. Bakgrund RAÄ, UV Öst har på uppdrag av Svenska Kraftnät tidigare genomfört en arkeologisk inventering av sträckan, som en del i en planerad utbyggnad av kraftledning mellan Hallsberg i Örebro län och Hörby i Skåne län, den så kallade Sydvästlänken. Inventeringarna i Jönköpings län har resulterat i en mängd nyregistrerade fornlämningar i form av bland annat ett flertal områden med röjningsrösen (bl a Ternström 2010). Det aktuella området med fossil åker, RAÄ 295, registrerades i samband med dessa inventeringar. Färdvägen, RAÄ 282, registrerades i samband med en tidigare arkeologisk utredning inför dragning av luftledning mellan Nässjö och Norrköping ( Jansson 2000). Enligt FMIS är vägens utsträckning osäker bland annat på grund av manuell inmätningsmetod. Vattenfalls sträckjustering av befintlig luftledning innebär att ett stolppar med stag kommer att placeras inom befintlig ledningsgata, belägen inom röjningsröseområdet RAÄ 295. Sträckningen för den nya luftledningen kommer att leda in i skogsområdet direkt öster om befintligt ledning. Den nya ledningsgatan kommer därmed att sträcka sig genom röjningsröseområdet och korsa vägen, RAÄ 282. Byte av luftledning inom projektet Sydvästlänken 7

8 Y X Farstorp Barkeryd 293 X # / Barkeryd 296!!!!!!!!!!! # Barkeryd 289 # Barkeryd 288 Barkeryd 287 ^_!!!!!!!!!!!!!!!!!!!!!! Barkeryd 294 Fig 3. Utdrag ur digitala Fastighetskartan med markeringar för de karterade lämningarna inom befintlig och ny ledningsgata. Skala 1:1000. P P P P P P P P P P P P P P P P P P P P P P Barkeryd 293 Barkeryd 295 Y ^_ Barkeryd 282 # Barkeryd 280 Barkeryd 281 Undersökningsområde Ny luftledning Körväg (RAÄ 282) Stentipp Röjd yta Nytt stolppar med stag Röjningsröse 0 25 m Skala 1: Byte av luftledning inom projektet Sydvästlänken

9 Syfte och målsättning Länsstyrelsen i Jönköpings län har beslutat att fornlämningarna ska kvarligga ostörda. Med anledning här av har en arkeologisk förundersökning i form av kartering och dokumentation utförts av de delar av fornlämningarna som berörs. Förundersökningsområdet var drygt 5000 m 2 stort och omfattade både befintlig och ny ledningsgata. Resultatet av karteringen har därefter använts vid anvisning av körvägar för skogsavverkningen och placering av stolpar och stag. Målsättningen har varit att inga fornlämningar ska komma till skada i samband med arbetsföretaget. Kultur- och fornlämningsmiljö I området kring Farstorp och i Barkeryds socken finns en mängd fossila åkrar med röjningsrösen, kolningsgropar och sentida lämningar så som vägar, kvarnar och torplämningar. Flertalet av dessa lämningar är i FMIS bedömda som övrig kulturhistorisk lämning och har därmed inte samma lagskydd enligt KML som fasta fornlämningar. Det aktuella röjningsröseområdet, RAÄ 295, mäter ca 480x100 meter. Området är dock inte fullt avgränsat åt väster och öster. Vid den föregående inventeringen iakttogs ett 50-tal röjningsrösen, ca 3 7 meter i diameter, med vanligen välvd profil. Röjningsröseområdet är till skillnad från de flesta andra registrerat som fast fornlämning. Orsaken är att röseområdet har ålderdomlig karaktär (Ternström 2009). Vägen, RAÄ 282, har en felaktig sträckning i FMIS vilket torde bero på ovan nämnda orsak. Vägen utgörs inom förundersökningsområdet av en ca tre meter bred körväg kantad av grunda diken, ca 0,2 meter djupa. Att vägen i FMIS registrerats som fast fornlämning bör vara en missuppfattning då den har ett sentida utseende. I skogsmarken sydväst om fastigheten Farstorp finns en väg med samma utseende. Sannolikt rör det sig om en och samma äldre infartsväg till Farstorp. Historiskt sett har Farstorp utgjort ett ryttartorp på Kramsängs ägor. Fig 4. En stenröjd yta invid ett röse. foto annika helander. Byte av luftledning inom projektet Sydvästlänken 9

10 Metod Karteringen utfördes med hjälp av en RTK GPS, då samtliga identifierade lämningar inom förundersökningsområdet mättes in. Lämningarna har beskrivits i text och ett urval har fotodokumenterats. Lagring, registrering och bearbetning av fältdata har skett i RAÄ:s informationssystem Intrasis. I syfte att skydda lämningarna vid kommande markarbeten markerades de synliga anläggningarna med stakkäppar och avspärrningsband. Anvisning av körväg och placering av stolppar med stag Vid möte på plats med representant från Skogsstyrelsen Jönköping, , anvisades körvägar i samband med avverkning inom RAÄ 295. Virket kommer att transporteras på två befintliga skogsvägar vilket innebär att inga fornlämningar kommer till skada. Utforsling sker i förundersökningens norra del, mellan två rösen och en sentida stentipp. I syfte att skydda vägen, RAÄ 282, kommer en stockmatta att läggas vid en plats för överfart. Karteringen resulterade i att den planerade placeringen av ett stolppar med stag var olämplig från fornlämningssynpunkt. Enligt överenskommelse på plats, , med ansvariga från bland annat Vattenfall, SWECO och Länsstyrelsen kommer stolpar och stag att placeras 10 meter norrut, utmed befintlig ledningsgata. På så sätt kommer inga fornlämningar till skada vid markarbetet. Körväg anvisades till västra sidan inom befintlig ledningsgata som saknar röjningsrösen, alternativt i skogsmark väster om ledningsgatan. Arkeologiskt resultat av karteringen Vid förundersökningen karterades ett 30-tal röjningsrösen inom RAÄ 295 och två stenröjda ytor identifierades. Två sentida stentippar är belägna i områdets norra del, på var sida om vägen, RAÄ 282. Röjningsrösena är ca 3 5 meter i diameter och i huvudsak välvda, 0,40 0,50 meter höga. Stenstorleken varierar mellan 0,15 0,40 meter, och en del rösen är placerade i anslutning till markfasta block. Enstaka rösen har flackare profil med en höjd av ca 0,20 meter. Övervägande del av rösena är övermossade. Utmed den nuvarande ledningsgatans östra sida finns en körväg i form av två hjulspår. Flera röjningsrösen som ligger utmed denna körväg har skadats, i olika omfattning. Vägen, RAÄ 282, bedöms inte uppfylla några fornlämningskriterier och bör i FMIS få ändrad status till övrig kulturhistorisk lämning (se även Ternström 2009). Linköping i augusti 2011 Annika Helander 10 Byte av luftledning inom projektet Sydvästlänken

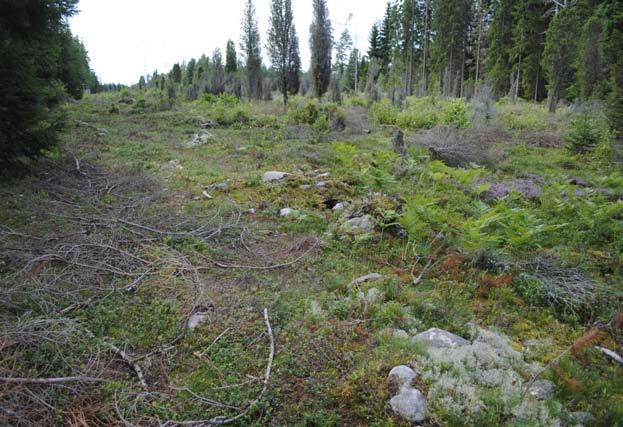

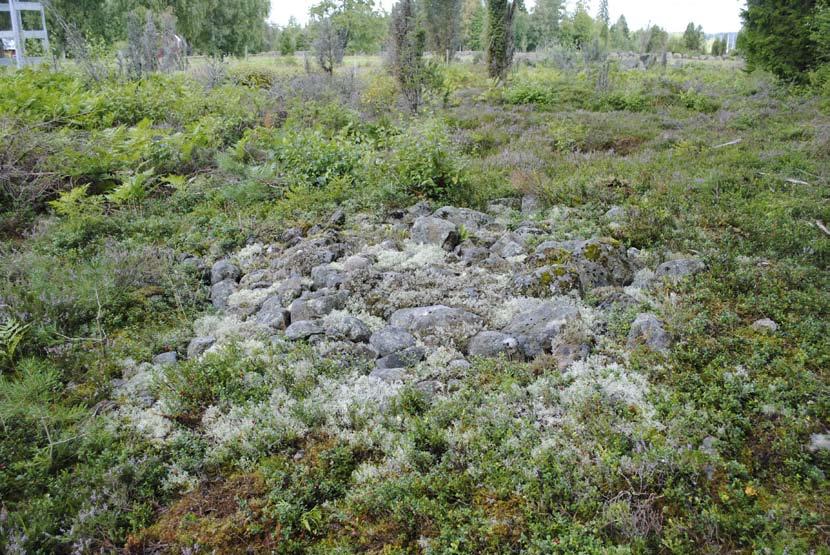

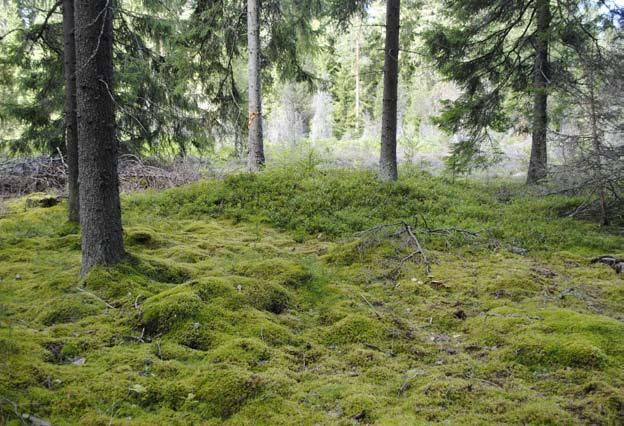

11 Fig 5. Ett av de många övermossade rösena. foto annika helander. Fig 6. Sedan tidigare finns skadade rösen i ledningsgatans körväg. foto annika helander. Byte av luftledning inom projektet Sydvästlänken 11

12 Referenser Litteratur Jansson, K Arkeologisk utredning. Hög spänning i kulturlandskapet del 2 inför dragning av 130 kv luftledning mellan Nässjö och Norrköping, delen Jönköpings län. Jönköpings läns museum, Rapport 2000:05. Ternström, C Sydvästlänken. Station Barkeryd. Bilaga till samrådshandling. Kulturmiljö. PM, UV Öst 2009:34. Ternström, C Kulturhistoriskt planeringsunderlag. Arkeologisk inventering Sydvästlänken. Delsträckorna Hallsberg-Östansjö-Barkeryd och Barkeryd-Hurva, Jönköpings län. UV Öst, Rapport 2010:30. Övrigt Fornminnesregistret ( Administrativa uppgifter Län: Jönköping Landskap: Småland Kommun: Nässjö Socken: Barkeryd Plats: Farstorp, Kramsäng 1:4, Ryssby 2:1 Fornlämning: RAÄ 295 och 282 Undersökningens mittpunkt: X ,50 Y479553,02 Koordinatsystem: SWEREF 99 TM Höjdsystem: RH00 Riksantikvarieämbetet dnr: Länsstyrelsen dnr: Länsstyrelsen beslutsdatum: Projektnummer: Intrasisprojekt: UV2011:153 Rapportnummer: 2011:122. Ansvarig arkeolog: Annika Helander Personal: Karin Arfalk Beställare: Länsstyrelsen Jönköpings län Kostnadsansvarig: Vattenfall Eldistribution AB/Sweco Energuide AB Undersökningstid: augusti 2011 Undersökningsområde: Ca 5700 m 2 12 Byte av luftledning inom projektet Sydvästlänken

13 Bilaga 1. Anläggningsbeskrivningar Id Anl_typ Beskrivning 200 Röjningsröse Ca 4,5 m i diameter, flack form ca 0,3 m hög. Övermossad. Stenstorlek 0,1 0,2 m. 211 Röjningsröse Ca 5 m diameter. Välvd form ca 0,5 m hög. Övermossad. Stenstorlek 0,1 0,2 m. 220 Röjningsröse Ca 5x4 m stor uppbyggt invid 3 markfasta block. Välvd form ca 0,5 m hög. Övermossad. Stenstorlek 0,15 0,4 m. De mindre stenarna i rösets mitt. 230 Röjningsröse Ca 4x3 m stor. Skadad av körvägen i kanten. Lätt välvd profil. Delvis övermossad. I kanten finns ett block. Stenstorlek 0,15 0,4 m. 239 Röjningsröse Ca 4 m i diameter. Välvd profil ca 0,5 m hög. Övermossad. Stenstorlek ca 0,15 0,3 m. 248 Röjningsröse Ca 3,5 m i diameter. Flack profil ca 0,2 m hög. Lätt skdad av körväg. Övermossad. Stenstorlek 0,15 0,3 m. 256 Röjningsröse Ca 4 m i diameter. Välvd form ca 0,4 m hög. Övermossad. Stenstorlek 0,15 0,4 m. 264 Röjningsröse Ca 4 m i diameter. Välvd form ca 0,4 m hög. Övermossad. Stenstorlek ca 0,2 0,4 m. 271 Röjningsröse Ca 3 m i diameter. Välvd form ca 0,4 m hög. Övermossad. Stenstorlek 0,2 0,4 m. 277 Röjningsröse Ca 3,5 m i diameter. Ett markfast block centralt i röset. Välvd form. Övermossad. 283 Röjningsröse Ca 3 m i diameter. Välvd form ca 0,3 m hög. Övermossad. Stenstorlek 0,2 0,3 m. 289 Röjd yta Röjd yta ca 8x10 m stor. 294 Röjningsröse Ca 3 m i diameter. Välvd form, övermossad. Stenstorlek ca 0,2 0,4 m. 300 Röjningsröse Ca 3x4 m stor. Ligger mitt i körvägen och är delvis skadad. Välvd form, övermossad. Markfast block i kanten. 310 Röjningsröse Ca 4 m i diameter. Välvd form 0,5 m hög. Övermossad. 316 Röjningsröse Ca 4 m i diameter. Välvd form ca 0,4 m hög. Övermossad. 319 Röjningsröse Ca 4 m i diameter. Välvd form ca 0,4 m hög. Övermossad. 325 Röjd yta Stenröjd yta ca 15x8 meter stor. 400 Röjningsröse Ca 5 m i diameter. Skadad av körväg. Välvd profil ca 0,5 m hög. Stenstorlek 0,1 0,4 m. Ej övermossad. 409 Röjningsröse Ca 3 m i diameter. Välvd profil, ca 0,4 m hög. Övermossad. 415 Röjningsröse Ca 3 m i diameter. Välvd profil ca 0,5 m hög. Övermossad. 428 Röjningsröse Ca 3 m i diameter. Välvd profil, block i ena kanten. Övermossad. 437 Röjningsröse Röse med stenstorlek 0,1 0,15 m. Lätt välvd profil, ligger invid delvis under stenmur. Ej övermossad. 449 Stentipp En sentida stentipp, oformlig nästan månformad ca 11x8 m stor. Drygt 1 m hög. 463 Röjningsröse Ca 4x3,5 m stor. Välvd profil. Övermossad Stenstorlek 0,2 0,3 m. 466 Röjningsröse Ca 3x4 m stor. Välvd profil ca 0,5 m hög. Övermossad. 469 Röjningsröse Ca 3 m i diameter. Välvd form ca 0,4 m hög. Övermossad. 471 Röjningsröse Ovalt röse ca 3x4 m stort. Välvd profil ca 0,5 m hög. Övermossad. 473 Röjningsröse Ca 3 m i diameter. Välvd form ca 0,5 m hög. Övermossad. 475 Röjningsröse Ca 3 m i diameter. Välvd profil. Ca 0,5 m hög. Övermossad. 477 Röjningsröse Ca 3 m i diameter. Välvd form. Övermossad. 480 Röjningsröse Ca 3 m i diameter. Välvd profil ca 0,5 m hög. Övermossad. 482 Röjningsröse Ca 5x4 m stor. Kraftigt sönderkörd. Ursprungligen välvd form, nu två hjulspår. 492 Körväg Körvägen bör motsvara RAÄ 282. En ca 3 meter bred körväg i nordöst-sydvästlig riktning. Båda vägkanterna markeras av grunda diken ca 0,4 m breda och ca 0,2 m djupa. 500 Stentipp Avlång sentida stentipp, ca 5x16 m stor. Drygt 1 1½ m hög. 513 Röjningsröse Ca 3x4 m stor. Övermossad. Ligger inne i tät granplantering. Byte av luftledning inom projektet Sydvästlänken 13
