1 / Perfect Welding / Solar Energy / Perfect Charging FLEXTRACK 45 PRO SVETSTRAKTOR För raka svetsar och orbitalapplikationer Svetsprocesser: MIG/MAG, CMT

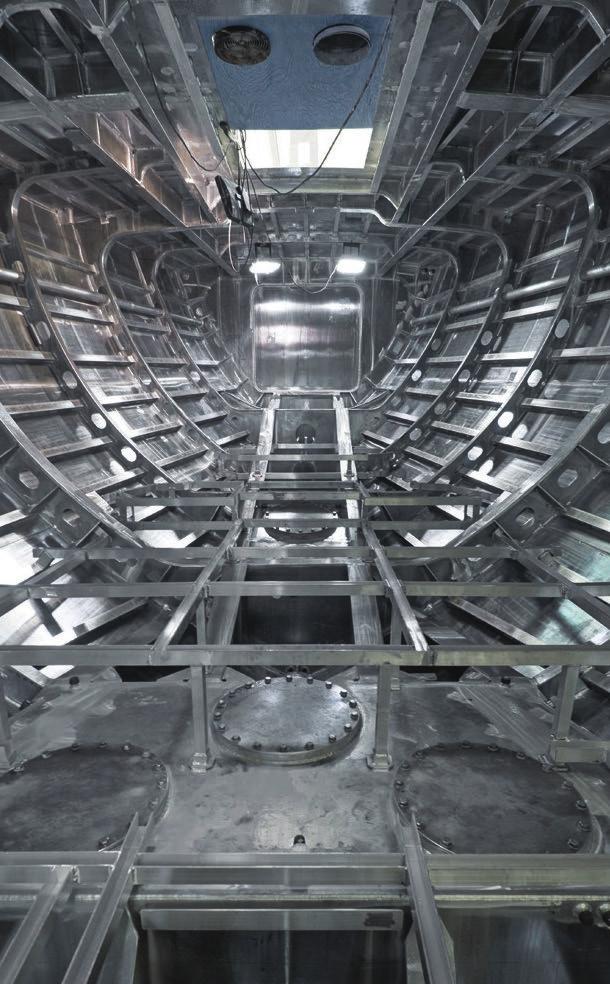

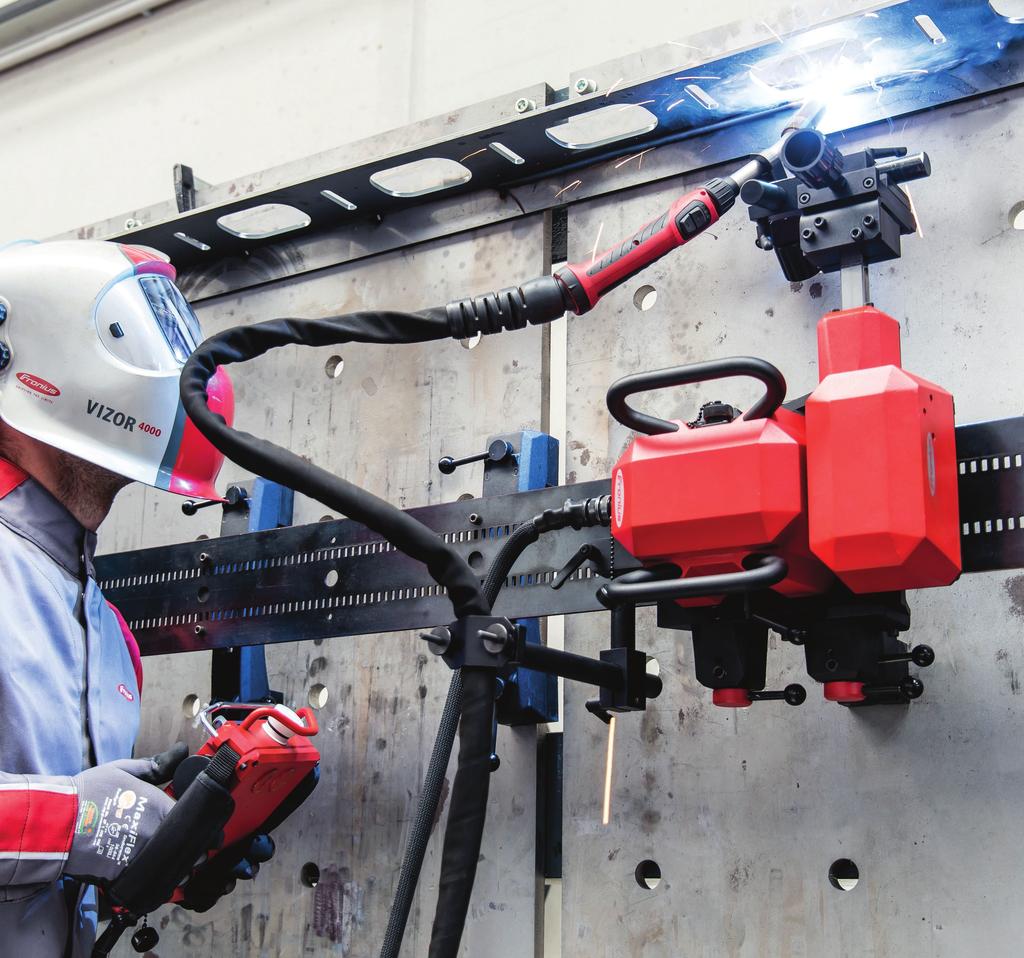

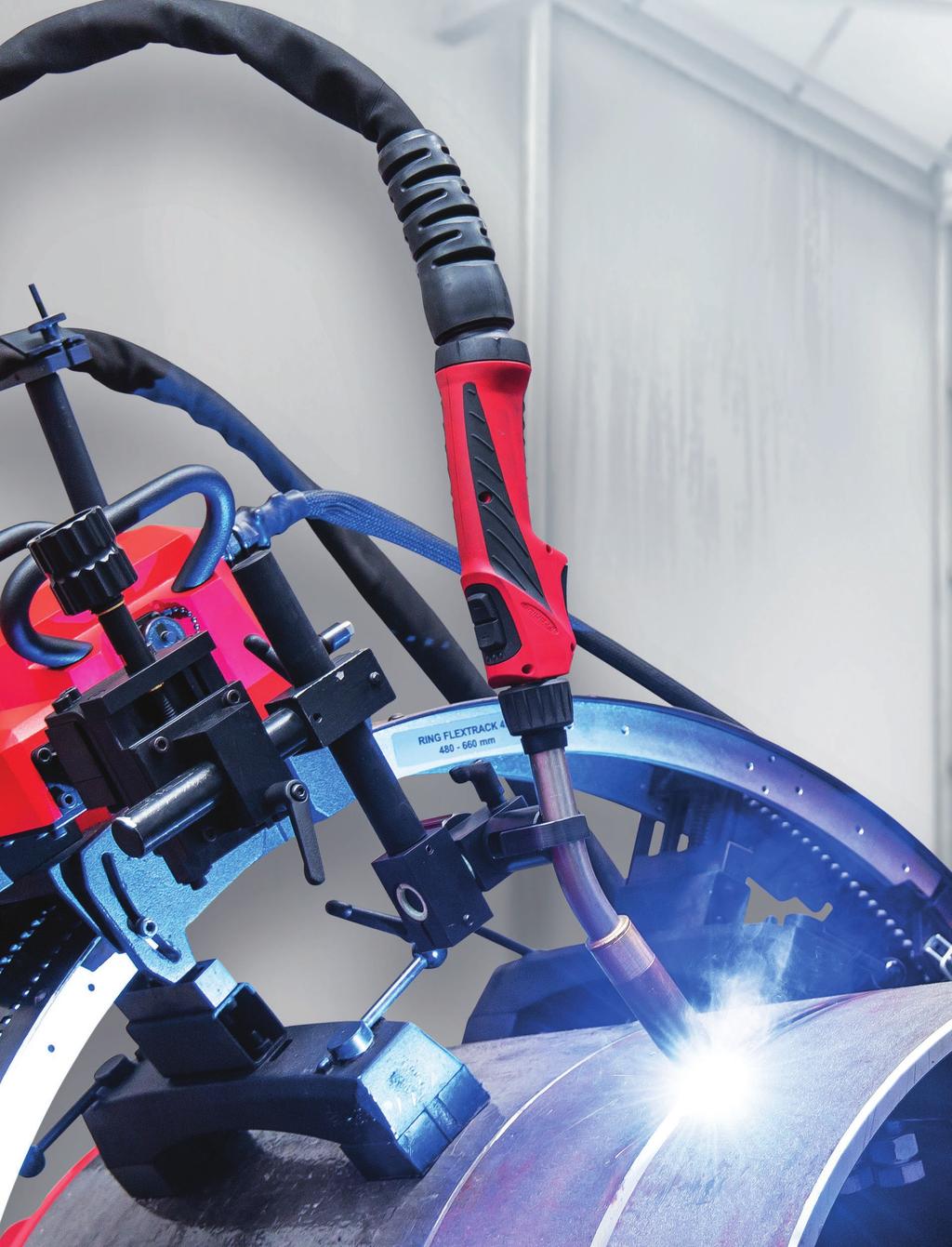

2 2 / FlexTrack 45 Pro RAKA SVETSAR ELLER ORBITAL, STÅLBALK ELLER TANK. PERFEKTA SVETSAR MED FLEXTRACK. På byggplats eller i fabrik, för bro- och stålkonstruktioner, pannor, behållare, fartyg, fordon eller krankonstruktion FlexTrack 45 Pro ger en förutsägbar hög och reproducerbar kvalitet med både MIG/MAG och CMT process. Vilka är era svetsutmaningar? Låt oss hjälpa er caftor

3 FlexTrack 45 Pro / 3 Mångsidig Modulär Ergonomisk

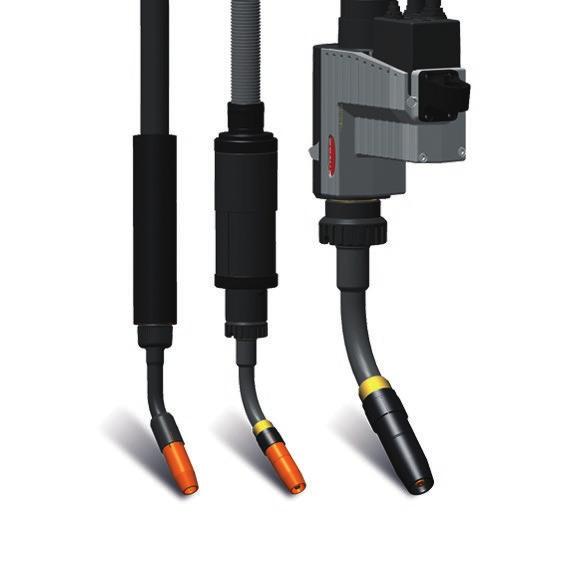

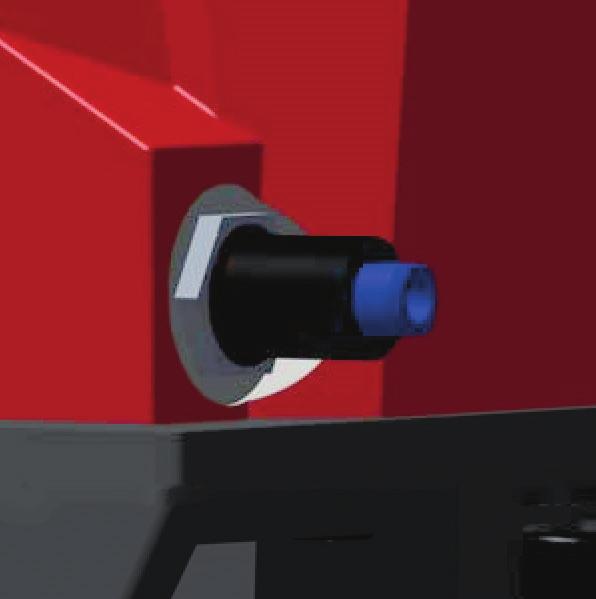

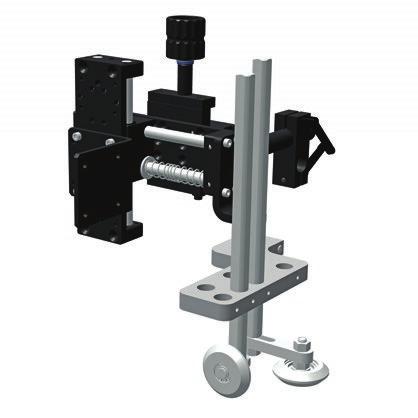

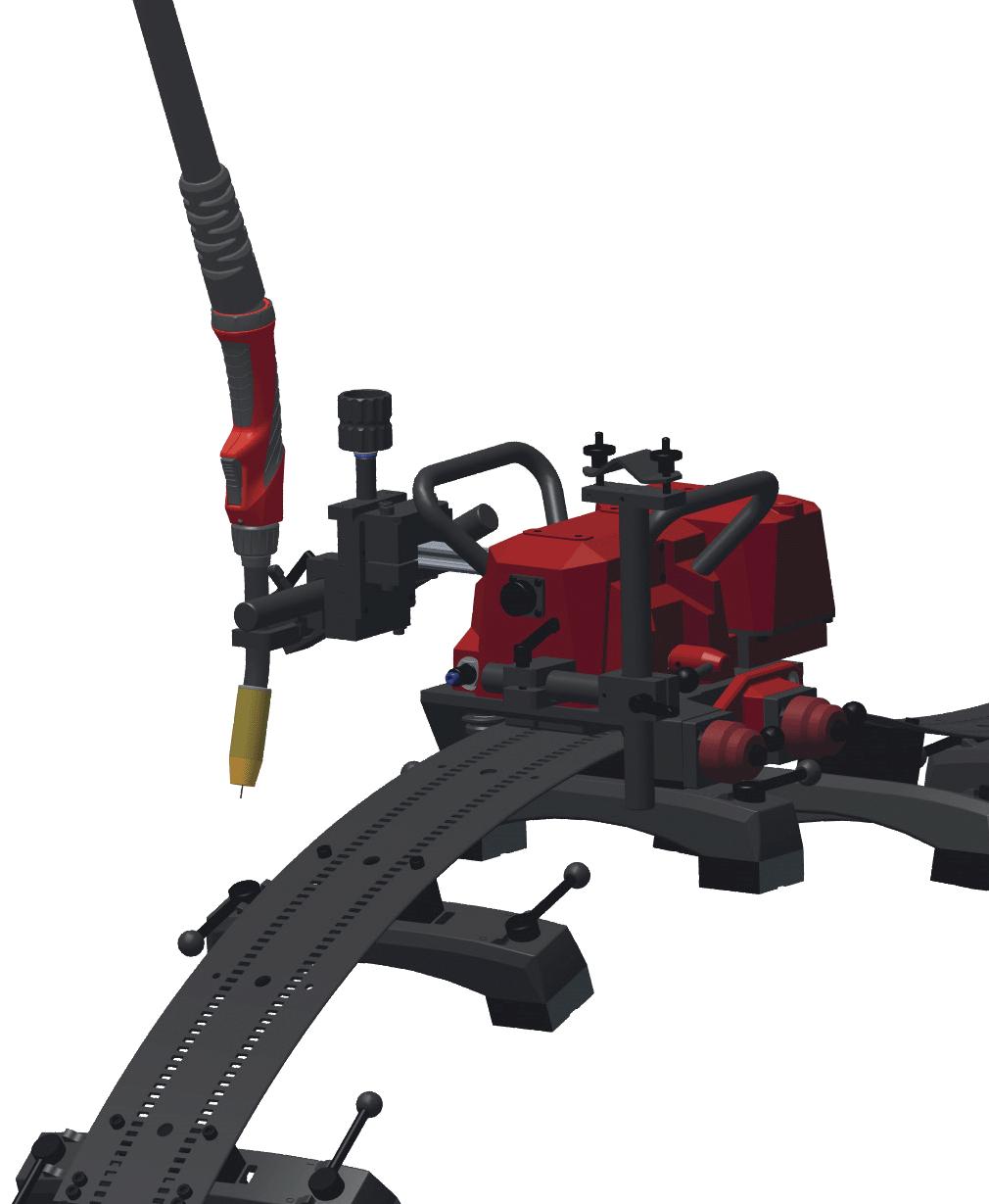

4 4 / FlexTrack 45 Pro MOTORISERADE SLIDER Styrning av båglängd o (ACC) OSCILLATIONSVERK - Linjär för stumsvetsar - Radiell för v-fogar FOGFÖLJNING Mekanisk horisontell & vertikal fogföljning. BRÄNNARE Fem olika brännare är kompatibla med systemet: - Multilock - Robacta - Robacta Drive - CMT Drive - Manuella brännare GRÄNSLÄGE- SWITCHAR Monterade på båda sidorna av traktorn för automatiskt stopp eller ändring av åkriktning. SKENFÄSTEN - Magnetiskt fäste med av/ på spak - Vakuumfäste - Fäste med justerbara fötter FRIKOPPLING PÅ/AV Tillåter snabb manuell positionering av traktorn.

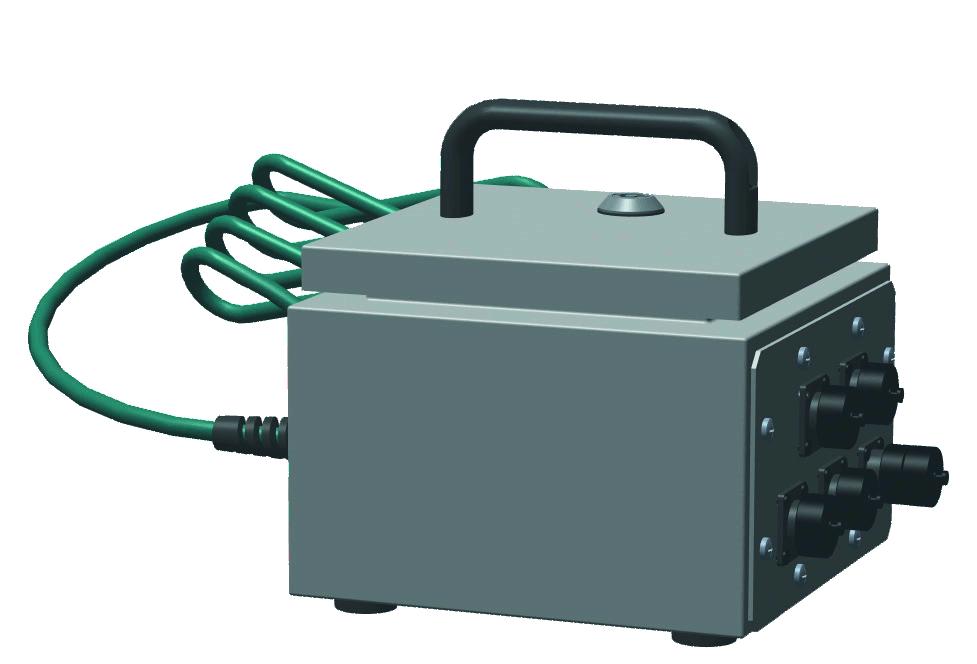

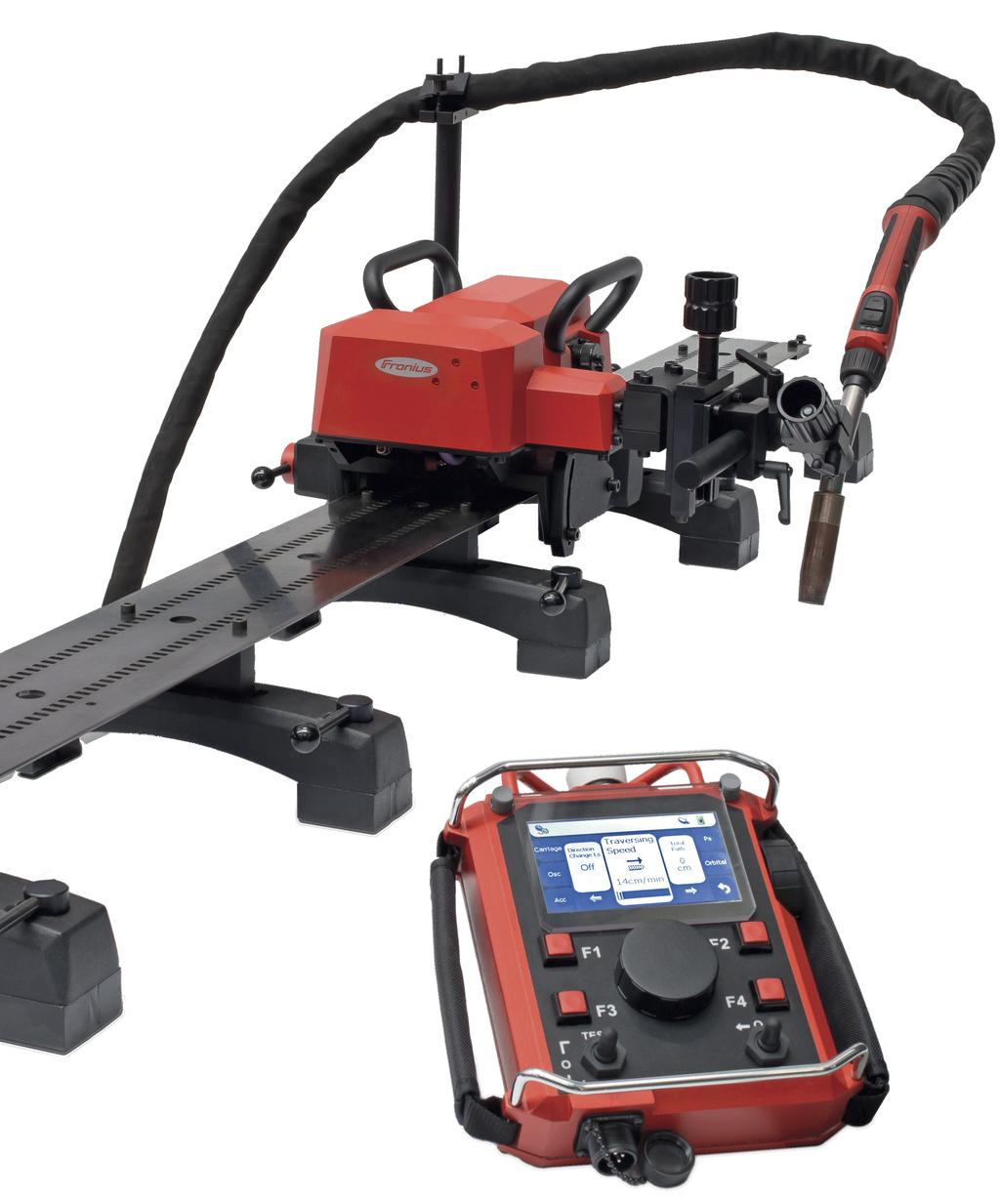

5 FlexTrack 45 Pro / 5 FLEXTRACK 45 PRO SYSTEM OCH DETALJER Olika typer av skenor. Konstant svetshastighet. Kompakt, robust, flexibel. Snabb och enkel montering. För användning under krävande förhållanden. Kompatibel med senaste generationens TPS/i strömkällor. Oscillationsverk och styrning av trådutstick (ACC) som tillval. SKENOR Tre olika skenor: - Flexibla - Raka - Cirkulära FJÄRRKONTROLL BASIC & PRO Med magnetfäste. NÄTKABEL V, Hz V, Hz STYRBOX För anslutning av traktor och fjärrkontroll

6 6 / FlexTrack 45 Pro

7 FlexTrack 45 Pro / 7 FJÄRRKONTROLL BASIC/PRO FUNKTIONSÖVERSIKT / Touchscreen och funktionsratt (endast FRC-45 PRO) / Språkval: DE, EN, ES, FR, PL (endast FRC-45 PRO) / Testläge (med/utan tänd ljusbåge) / Kommunikation med TPS/i strömkällor / Inställning av strömkällans parametrar (endast FRC-45 PRO och TPS/i) / Åkriktning / Åkhastighet / Offset / Oscillationsmönster / Oscillationshastighet / Oscillationsväg / Paustid oscillation / Kraterfyllning / Kontroll av trådutstick (ACC) / Raka svetsar och orbitalapplikationer FRC-45 BASIC FRC-45 PRO

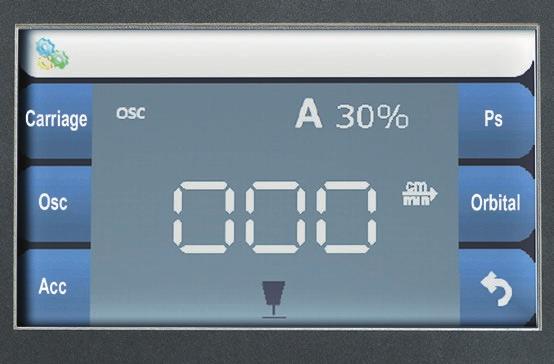

8 FlexTrack 45 Pro / 8 ERGONOMI MED FJÄRR FRC-45 PRO Snabbstopp Side Justeringsratt adjusting (endast dial: Power TPS/i source only): power effektkorrigerin correctionströmkälla F1/F2: programmerbara funktionsknappar F3/F4: programmerbara funktionsknappar Testläge: testkörning utan tänd ljusbåge Åkriktning Vrid/ tryckratt: bekväm och intuitivt val av parametrar och svetshastighet Ljusbågseffekt % (endast TPS/i) Felmeddelande / snabbstoppsdisplay Servicemeny: skapa, ladda och spara svetsprogram Traktormeny: grundinställningar Svetsknapp: ljusbågseffekt (endast TPS/i). Båglängdskorrigering (endast TPS/i). Kalltrådsmatning / trådbackning och gasaspolning. Oscillationsknapp: parameterinställningar Orbitalknapp: parameterinställning ACC tab: parameter-inställning för båglängdskontroll Tillbakaknapp Statusindikator: aktiverad/ inaktiverad båge, test, gränslägesindikering Åkhastighet

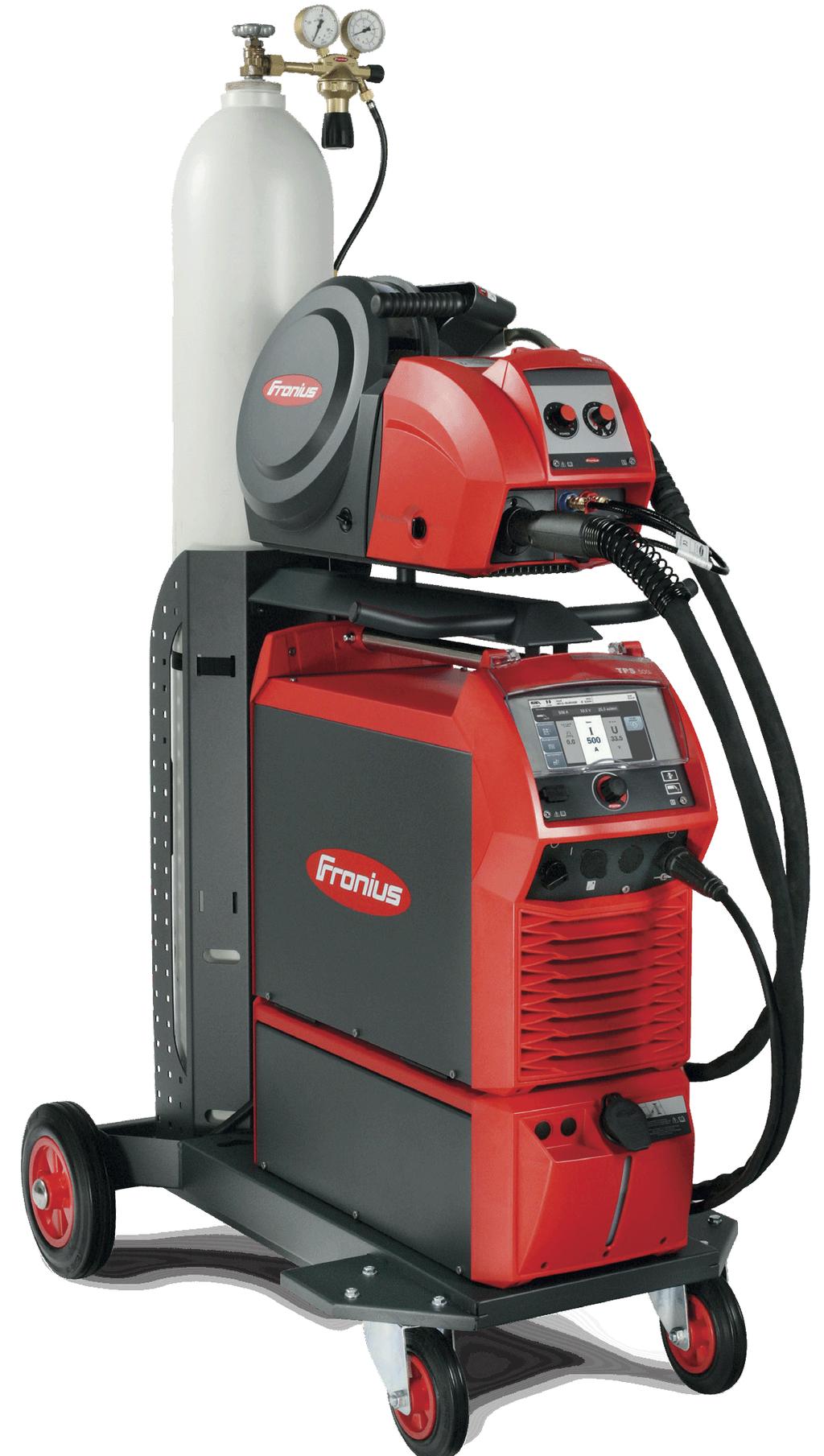

9 9 / FlexTrack 45 Pro EFFEKTIV SVETSNING MED TPS/i STRÖMKÄLLOR Den innovativa höghastighetsakitekturen möjliggör en noggrannare mätning, analys och övervakning av ljusbågen. Ökad lönsamhet genom en kortbågsprocess med extremt lite sprut, en snabb och stabil pulsprocess, perfekta tändningar, likformad inträngning och mycket mer. Kort sammanfattat: svetsningen blir stabilare, renare och snabbare. AUTOMATISK IGENKÄNNING AV KOMPONENTER PLUG & WELD Plugga in en systemkomponent och strömkällan känner direkt igen den och anpassar sig till de nya möjligheter som öppnats. HÖGHASTIGHETSKOMMUNIKATION SPEEDNET En höghastighetsbuss för det interna systemnätverket som garanterar en 200 gånger snabbare kommunikation mellan olika systemkomponenter. Det öppnar helt nya möjligheter att analysera och kontrollera svetsprocessen. OSLAGBAR SPRUTREDUCERING LOW SPATTER CONTROL (LSC) En kortbågsprocess som ger exceptionellt lite svetssprut, även med längre slangpaket. RADIKALT FÖRBÄTTRAD DROPPAVSNÖRNING PULSE MULTI CONTROL (PMC) Extrem stabilitet och likformig intröngning, även vid höga svetshastigheter. ENKEL UPPGRADERING Uppgradera enkelt med ett USB minne eller internet. Lägg till nya processer, karakteristiker, applikationer, firmware uppdateringar etc. KLAR FÖR FRAMTIDEN Med uppgraderbara funktioner och state-of-the-art hårdvara, klarar TPS/i svetsprocessutveckling långt in i framtiden. FJÄRRSERVICE Felsökning och systemanalys på distans via internet.

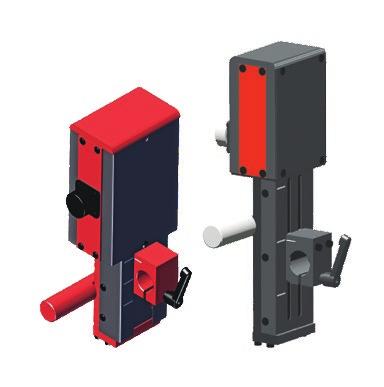

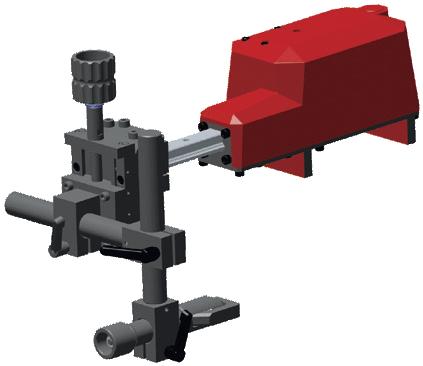

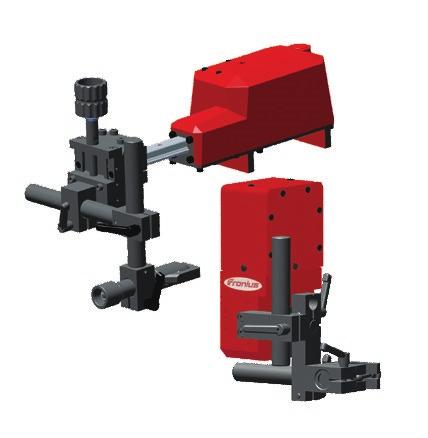

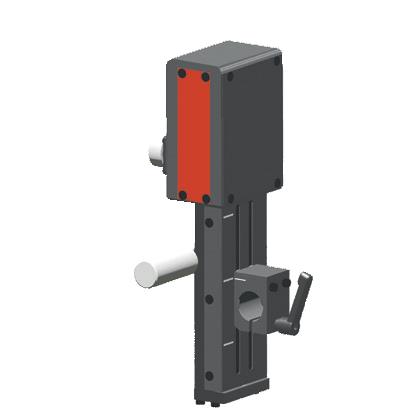

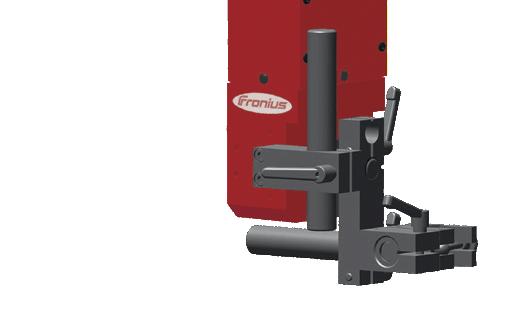

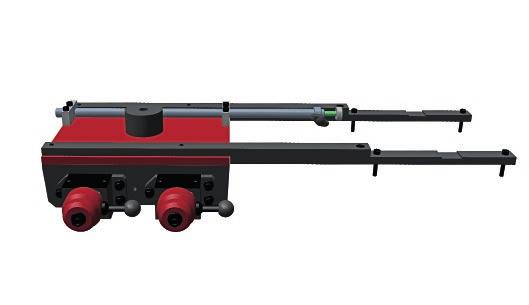

10 10 / FlexTrack 45 Pro TILLVAL OCH TILLBEHÖR OSCILLATIONSVERK Två olika oscillationsverk, med fyra olika oscillationsmönster, finns att tillgå. Bägge verken kan användas som höger eller vänstermonterade, beroende på applikationen. Traktorns modulkonstruktionen möjliggör snabb och enkel montering eller byte av oscillationsverk. OSCILLATIONSVERK FOU 30/ML10 LINEAR FOU 30/ML6 RADIAL Oscillationshastighet cm/min cm/min Oscillationsväg 2-30 mm 1-30 mm Offset 0-50 mm 0-50 mm Paustidtid 0-3 seconds 0-3 seconds Max. last 10 kg 6 kg Vikt utan last (utan brännarfäste) 3.2 kg 3.6 kg Skyddsklass IP 23 IP 23 Oscillationsmönster AUTOMATISK BÅGLÄNGDSKONTROLL (ACC MODUL) ACC moduler (Arc Current Control) används för automatisk styrning av avstånd mellan kontaktrör och arbetsstycke*. Vinsten med detta är optimala svetsresultat kan nås även på arbetsstycken med ojämna ytor, eller då skenor inte är helt centrerade. * ACC funktion kan endast användas på arbetsstycken av stål, den fungerar inte på aluminiumlegeringar. Med TPSi strömkällor som har PMC and LSC, måste inträngnings- och båglängdsstabilisering vara avstängd. ACC MODUL FMS 100/ML15/SE/ACC FMS 50/ML15/SE/ACC Åkhastighet (automatkörning) 30 cm/min 30 cm/min Åkhastighet (manuell) 100 cm/min 100 cm/min Åkväg mm Max. 50 mm Paustid 1-60 s 1-60 s Känslighet Drivspänning/effekt 24 VDC/8 W 24 VDC/8 W Max. last 15 kg 15 kg Olastad vikt 2.45 kg 2 kg Skyddsklass IP 23 IP 23

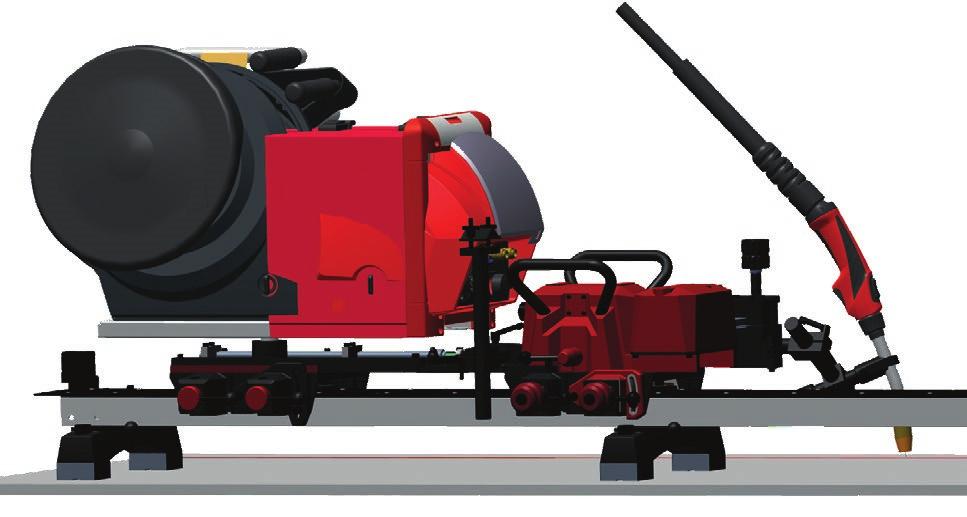

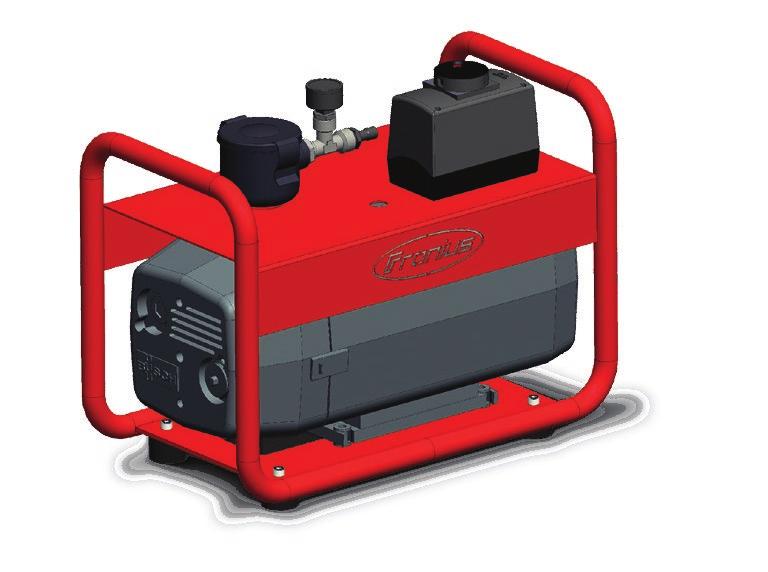

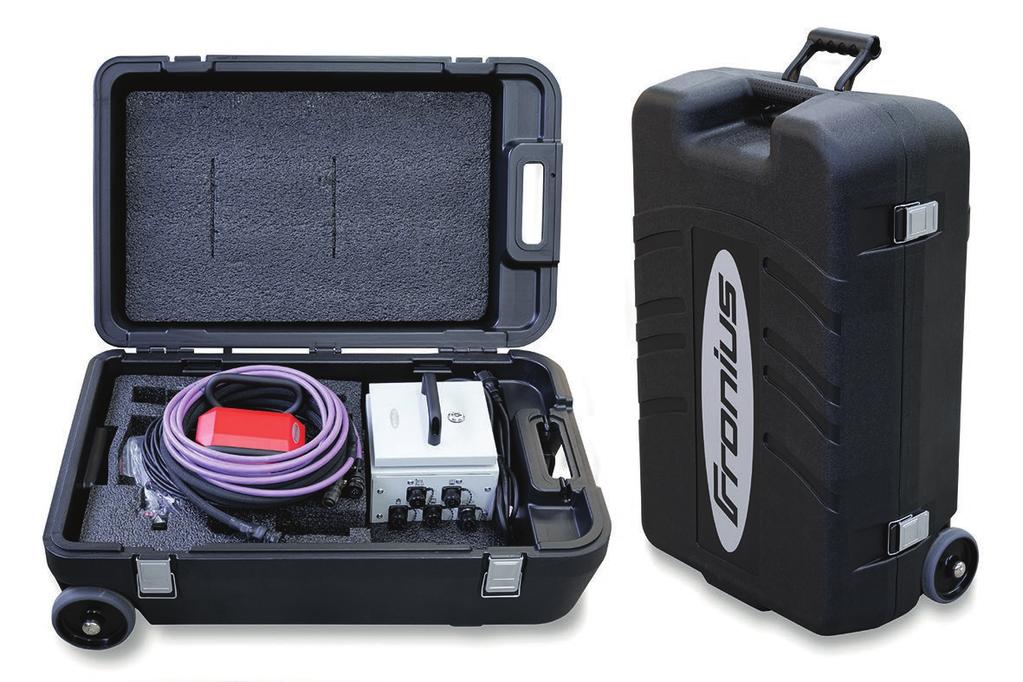

11 FlexTrack 45 Pro / 11 VAGN FÖR MATARVERK / För användning på raka skenor i PA position / För matarverken VR 4000 och VR 5000 VAKUUMPUMP FÖR SKENFÄSTEN / Torrgående lamellvakuumpump / Kapacitet för upp till 13 vakuumfästen / Automatisk Y/D start / Insugsfilter och manometer / Nätkabel med kontakt (5 m) VAKUUMPUMP Max. pump kapacitet 25 m³/h Sluttryck 120 mbar Nätspänning Hz 3 x / V Effekt 900 W Nätkabel med kontakt 5 m A (höjd) 406 mm B (längd) 547 mm C (bred) 307 mm Vikt 31 kg Skyddsklass IP 23 TRANSPORTVÄSKA / Robust och behändig plastväska / Skuminsats skyddar utrustningen / Hjul för bekväm transport

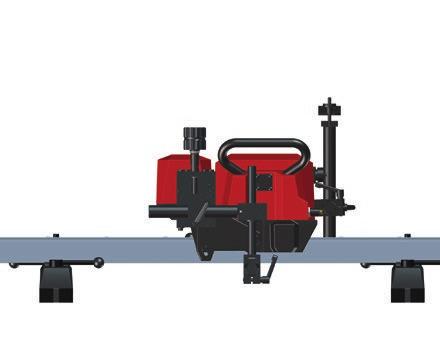

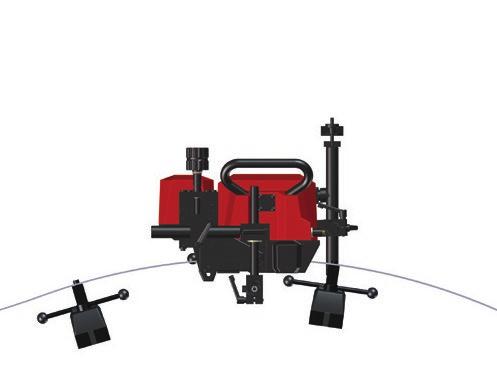

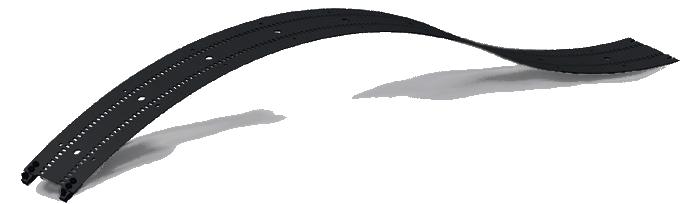

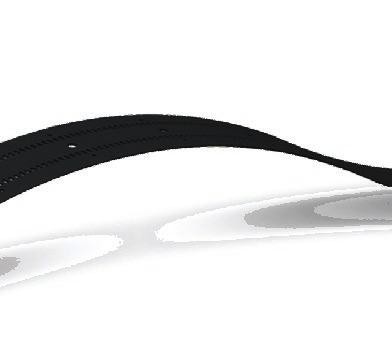

12 SKENSYSTEM FlexTrack 45 Pro / 12 Tre olika skentyper att välja mellan, allt efter applikation: flexibla, raka och cirkulära (orbital). Traktorn ställs snabbt och enkelt in för alla kongifurationer; bara styrrullarna behöver justeras. / FLEXIBEL / RAK / CIRKULÄR FLEXIBLA SKENOR Skenor för raka eller böjda ytor, med innerradie minst 1500 mm och ytterradie minst1100 mm. Tre skenlängder: 1130/1695/1884 mm RAKA SKENOR Rake stela skenor med aluminium profiler för vertikal eller horisontell användning. Raka, längd: 1884 mm CIRKULÄRA SKENOR 1 Cirkulära skenor med flexibla segment. För svetsning av rör från insida eller utsida. Komponentdiametrar mm

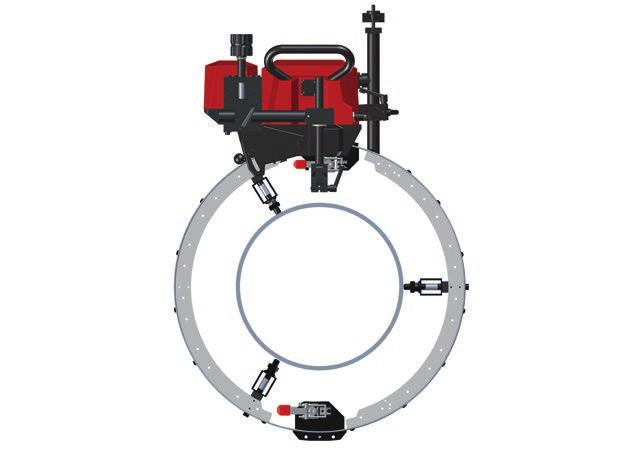

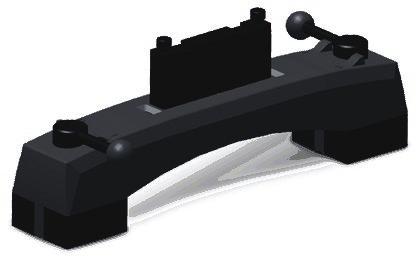

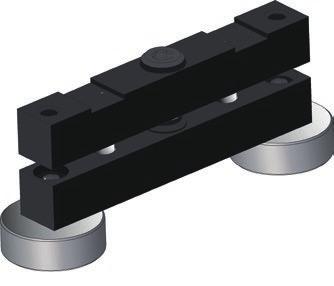

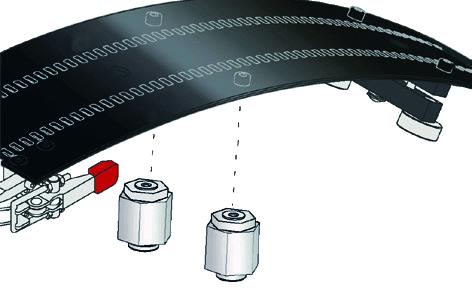

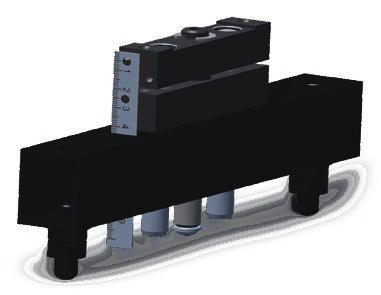

13 FlexTrack 45 Pro / 13 2 Cirkulära skensegment med aluminiumprofiler. Skensegmenten har snabbklämmor för snabb uppsättning. Åtta segmentversioner finns att tillgå. Komponentdiametrar mm 3 Cirkulära skensegment med fast radie. Måttillverkade skensegment med förmonterade skenfästen och snabbklämmor som snabbt och enkelt monteras. Komponentdiametrar mm SKENFÄSTEN CIRKULÄRA SEGMENT MED FAST RADIE MAGNETISKT SKENFÄSTE FJÄDRANDE DISTANSER Magnetiska fästen för cirkulära segment med fast radie för magnetiska material. Höjdjustering: 10 mm. Fjädrande distanser för cirkulära segments med fix radie. Kan användas på omagnetiska material. MAGNETISKT SKENFÄSTE VAKUUMFÄSTE FÄSTE MED JUSTERBAR FOT FLEXIBLA & RAKA SKENOR

14 TEKNISKA DATA FLEXTRACK 45 PRO TRAKTOR Svetsposition PA, PB, PC, PF, PG Materialtjocklek Åkhastighet, horisontellt Åkhastighet, vertikalt min. 4 mm cm/min cm/min B D Kraterfyllnadstid Max. last, horisontellt/vertikalt 0-5 seconds 45/30 kg A C Vikt (utan brännarfäste) 8.5 kg Skyddsklass IP 23 Arbetstemperatur 0 50 C STYRBOX Nätspänning Hz 115/230 V E F Utpänning 24 V DC Vikt (utan kabel) 4.5 kg Skyddsklass IP 23 FJÄRRKONTROLL Kabellängd 10 m Vikt (utan kabel) 1.5 kg Skyddsklass IP 23 Arbetstemperatur 0 50 C G DIMENSIONER A (med linjärt oscillationsverk) (utan linjärt oscillationsverk) mm mm H B (med linjärt oscillationsverk) (utan linjärt oscillationsverk) mm mm C (med linjärt oscillationsverk) (utan linjärt oscillationsverk) 357 mm 342 mm D (med linjärt oscillationsverk) (utan linjärt oscillationsverk) E (total höjd med rak skena) 239 mm 270 mm 313 mm I J F (total höjd med magnetiskt fäste) mm G (total höjd med fäste med justerbar fot) mm H (med radiellt oscillationsverk) (utan radiellt oscillationsverk) mm mm I (med radiellt oscillationsverk) (utan radiellt oscillationsverk) mm mm Axson Teknik är certifierade enl. ISO 9001:2008 Medlem i AXSON TEKNIK AB S. Långebergsgatan Askim Tel FRO_BRO-FLEXTRACK 45 PRO_SVE_2018_04
