1 SCHIEDEL ICS Modulskorsten i rostfritt stål med multifunktion Monteringsanvisning Del av BRAAS MONIER BUILDING GROUP

2 Schiedel ICS Modulskorsten i rostfritt stål med multifunktion Konstruktiv utformning Dubbelväggsutformning Schiedel ICS är ett skorstenssystem i rostfritt stål med dubbla väggar, försett med genomgående värmeisolering i en elementkonstruktion. Innerrörets utformning Innerröret är genomgående stumsvetsat och tillverkat av rostfritt stål (nr1.4404). Det är skyddat mot rost och sotbrand. Inre diameter: fr mm Tätningsring för övertrycksdrift Vid övertrycksdrift upp till 200 Pa och en max. avgastemperatur på 200 C finns för inner-ø 80 till 700 mm. Följande tätningsringar rekommenderas: till gaseldning, tätningsringar av silikon till oljeeldning, tätningsringar av viton (endast Ø 80 mm till Ø 350 mm) Värmeisolering En högkvalitativ värmeisolering i mineralfiber (t = 25 mm) säkerställer det nödvändiga värmeskyddet. Som tillval är avgassystemet ICS också tillgängligt med 50 mm värmeisolering Ytterrör Ytterröret från Schiedel ICS består av högglanspolerat rostfritt stål (tillverkningsnr..430 ) och överför de statiska lasterna. Anslutningssystem med plug in-koppling Anslutningsystemet med plug in-koppling och integrerade låsband med fals gör tillsammans med förskruvningen att monteringen kan utföras snabbt och säkert. Användningsområde ICS passar till alla bränslen och vid olje- och gaseldning passar det i såväl under- som övertryck, och det är samtidigt fukttåligt. Vid användning av fasta bränslen kan ICS användas med undertryck. Mått och vikt Inner-Ø mm kg/stgm ,5 5,0 6,5 7,0 8,0 9,0 10,0 11,0 12,5 14,5 16,5 19,5 21,5 26,0 30,0 Tekniska data för Schiedel ICS Drift: Undertryck, övertryck, torrt och fuktigt Bränsle: Olja, gas, fasta bränslen Driftstemperatur: upp till 600 C Inre lager: material nr Yttre lager: material nr Värmeisolering: 25 mm/alternativt 50 mm 2

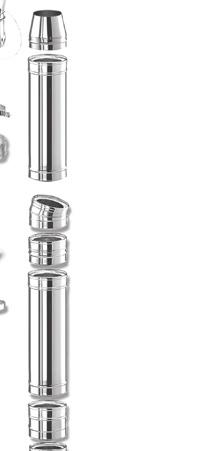

3 Schiedel ICS Dubbelväggsystem i rostfritt stål med multifunktion Systemkomponenter 7h 7a 6c 6b 1f 11b 8b 6a 11a 3c 2c 1e 8a 5a 12a,b 5b-d 5a 5b-d 3a 2a 2b 3g 1k 1e 1a 1b 1c 1d 1e 1f 1g 1h 1i 1k 1l 2a 2b 2c 3a 3c 3g 5a 5b 5c 5d 6a 6b 6c 7a 7b 7c 7d 7e 7f 7g 7h 8a 8b 8c 11a 11b 12a 12b Fotdel för golvmontering Fotdel för golvmontering, utan utlopp Fotdel för golvmontering, utan utlopp, med inspektionsöppning Fundamentsplatta för fotdel, förkortningsbar, utan utlopp Fundamentsplatta för golvmontering Fundamentsplatta kondensutlopp undertill Teleskopstöd Konsol för väggmontering Förlängda konsoler (par) Mellanliggande stöd Kondensskål med utlopp Inspektionslängd, fyrkantig Inspektionslängd, fyrkantig med sotlucka Inspektionslängd, rund T-rör 90 T-rör 45 Övergång Rörelement 000 Rörelement 500 Rörelement 250 Rörelement 200 Väggförankring Förlängning till väggförankring W Förlängning till väggförankring L Takgenomföring 0 Takgenomföring 3 5 ej avb. Takgenomföring 6 25 ej avb. Takgenomföring ej avb. Takgenomföring ej avb. Takgenomföring ej avb. Takgenomföring ej avb. Regnkrage Mynning Regnhuv (upp till Ø 300) Regnhuv (upp till Ø 300) ej avb. Statiskt låsband Stagfäste Böj 5 Böj 30 1i 1a-c 1g 1h 1d Med reservation för tekniska ändringar 3

4 Schiedel ICS Dubbelväggsystem i rostfritt stål med multifunktion INNEHÅLLSFÖRTECKNING SÄKERHETSANVISNINGAR/PLANERINGSANVISNINGAR Säkerhetsanvisningar Planeringsanvisningar/statiska planeringsanvisningar FÖRSKJUTNINGSMÅTT FOTUPPBYGGNAD GOLVMONTERING Fundamentsplatta golvmontering Fotdel för golvmontering (förkortningsbar) FOTUPPBYGGNAD VÄGGMONTERING Förlängd väggkonsol och fundamentsplatta Konsol och fundamentsplatta INSPEKTIONSLÄNGDER Inspektionslängder vid golvmontering Inspektionslängder vid väggmontering Innertak, inspektionslängd fyrkantig T-RÖR och ANSLUTNINGSMÖJLIGHETER T-rör 90, 85, 45 Anslutningsmöjligheter vid 90, 85, 45 STANDARDMONTERING VÄGGFÖRANKRING Väggförankring Förlängning till väggförankring typ L L6 TAKGENOMFÖRING MYNNING ALLMÄNNA ANVISNINGAR

5 SÄKERHETSANVISNINGAR Förberedande åtgärder (Montering på byggplatskonstruerat fundament) Upprätthåll säkerhetsavståndet till brännbara material! 1. Innan monteringens början: res byggnadsställningen och vidta lämpliga säkerhetsåtgärder. Följ olycksfallsföreskrifterna! Kontrollera alltid på plats hur lämpligt underlaget till väggförankringen är och planera detta moment fackmannamässigt. Iaktta också anvisningarna om statik, pluggarnas anslutningskraft och om vindzoner! Se också planeringsanvisningarna! Delar i rostfritt stål får endast hanteras med lämpliga, rena handskar! Delar i rostfritt stål får endast monteras med särskilda verktyg för rostfritt stål! Vid skärning eller borrning är det nödvändigt att vidta skyddsåtgärder. Våtkapning eller dammutsug ska användas. SÄKERHETSANVISNINGAR Många byggprodukter och kaminelement tillverkas av naturliga material som innehåller kristallin kvarts. Då produkten bearbetas maskinellt, till exempel då man skär eller borrar i den, frigörs inandningsbara dammpartiklar av kvarts. Utsätts man under längre tid för högre halter av detta kan det leda till lungskador (silikos) och i förlängningen till en ökad risk för lungcancer. VIDTA FÖLJANDE SKYDDSÅTGÄRDER: Vid skärning och borrning ska andningsskyddet P3/FFP3 bäras. Dessutom ska våtkapningsapparater eller apparater med dammutsug användas. Ögonskydd Andningsskydd P3/FFP3 Hörselskydd Anslutning till avlopp för kondensvatten och regnvatten bör upprättas! Följ vattenrättsliga bestämmelser. Efter att hela avloppsanslutningen, inklusive de fabriksmonterade delarna, är på plats ska funktion och täthet kontrolleras. Gör regelbundna inspektioner och rengör vid behov. Ett vattenlås med minst vatten bör övervägas. cm Avloppsledning och vattenlås ska vara frostfria. 2. Vid behov vid golvmontering: skapa ett bärkraftigt och frostfritt fundament med möjlighet att ansluta kondensutlopp (fr.a. inomhus); mät med lod upp och märk ut planerad dragning av avgasanläggningen. (Upprätthåll ett säkerhetsavstånd till brännbara delar, se planeringsanvisningarna) Mät innan monteringens början upp önskad anslutningshöjd för T-röret och ta upp den nödvändiga öppningen. (se planeringsanvisningarna) Bärande byggdelar får inte försvagas! Vid tveksamheter, tala genast med ansvarig byggnadsingenjör! 5

6 Schiedel ICS Dubbelväggsystem i rostfritt stål med multifunktion Planeringsanvisningar Anläggning från ICS i/vid byggnaden Om man har en anordning från ICS i byggnaden ska en genomgående F90-beklädnad monteras runtom (fram till takbeklädnaden). UNDANTAG: Om taket finns alldeles ovanför det rum där kaminen är placerad kan man avstå från en F90-beklädnad. Följ gällande nationella byggbestämmelser! Kondensutlopp Kondensutloppet under kaminen ska i regel anslutas till husets avloppssystem, eftersom det kan uppstå fukt i kaminen även vid eldning av fasta bränslen och/eller kan tränga in regnvatten. Anslutningen till husets avloppssystem måste skötas av kunden. Säkerhetsavstånd till brännbara delar Då ICS monteras bör man se till att det finns ett skyddsavstånd till brännbara delar på minst 5 cm. (Se teckningar) Beklädnad F90 Genomföring av väggar, innertak och yttertak Då man för ICS genom väggar, innertak eller yttertak av brännbara material eller med brännbara beståndsdelar, ska öppningen för ICS ha en omkrets som är minst 20 cm större än själva röret, samt vara av icke brännbart, formbeständigt material med låg värmeledningsförmåga, t.ex. lättbetong, eller innehålla ett skyddsrör tillverkat av icke brännbart, formbeständigt material. Vid genomföring av takutsprång kan man minska avståndet om den ringformade spalten mellan ytterkanten på ICS och de brännbara delarna ständigt ventileras. * se tabell om minskade avstånd Avstånd:* * ventilerat: se tabell oventilerat: 20 cm brännbar del Kontaktskydd Vid eldning av fasta bränslen kan det ibland behövas ett kontaktskydd (på de delar som ligger an). * Avstånd ventilerat: se tabell Innerm. i mm T 450/400 T 200 Brännbara delar Avstånd i mm * Avstånd oventilerat: 20 cm (t.ex. plantak) brännbar del Brännbara delar Avstånd i mm Tabell 1 * * Väggavstånd vid vertikal montering enligt EN 856- ; alla sidor ventilerade Ansvarig sotare bör rådfrågas innan montering av avgasanläggningen! 6

7 Schiedel ICS Dubbelväggsystem i rostfritt stål med multifunktion Anslutningshöjd Varianten inspektionslängd, rund Anslutningshöjd Varianten inspektionslängd, fyrkantig Väggförankring ev. med förlängning RA 90 RA 90 o Rörelement 205mm 455mm 955mm Inspektionslängd, rund Anslutningshöjd Rörelement 205mm 455mm 955mm Inspektionslängd, fyrkantig Anslutningshöjd Fundamentsplatta golvmontering Kondensutlopp Vidareföring på plats Fundamentsplatta Förlängd väggkonsol Kondensutlopp Vidareföring på plats Anslutningshöjd för inspektionslängd, rund* ICS nom. Ø utan rörelement (mellan PA o. RA) med rörelement 250 (mellan PA o. RA) med rörelement 500 (mellan PA o. RA) med rörelement 000 (mellan PA o. RA) Y Anslutningshöjd för inspektionslängd, fyrkantig* ICS nom. Ø utan rörelement (mellan PA o. RA) med rörelement 250 (mellan PA o. RA) med rörelement 500 (mellan PA o. RA) med rörelement 000 (mellan PA o. RA) Y *Alla mått räknas utifrån fundamentsplatta till golvmontering (95 mm) 7

8 Schiedel ICS Dubbelväggsystem i rostfritt stål med multifunktion Monteringsmått Långhål Långhål Långhål Långhål Långhål Långhål Monteringsmått vid väggförankring och förlängare Ø A 137,1 157,2 189,1 209,1 239,1 259,1 289,3 309,1 358,4 410,4 460,4 510,4 560,5 660,5 760,4 B 92,1 112,2 144,1 164,1 194,1 214,1 244,3 264,1 313,4 365,4 415,4 465,4 515,5 615,5 715,4 C 279,1 299,2 331,1 351,1 381,1 401,1 431,3 451,1 500,4 552,4 602,4 652,4 702,5 802,5 902,4 D 22,5 22,5 22,5 22,5 22,5 22,5 22,5 22,5 22,5 22,5 22,5 22,5 22,5 22,5 22,5 Långhål Långhål 325 resp. 475 (= även typbeteckning) Långhål Långhål Monteringsmått väggmontering med monteringsskena typ 325* och typ 475** Ø A * ** endast upp till DN 80 endast upp till DN 300 Monteringsmått väggmontering med monteringsskena typ 570* till typ 304** Ø A Typ = L h b c f Pluggtillverkarens tekniska dokumentation måste beaktas. 8

9 Statiska planeringsanvisningar: ICS Ø ICS Ø ICS Ø från Ø350 sitter de statiska låsbanden i rörelementen som standard statiskt låsband normalt låsband väggförankring statiskt låsband väggförankring Statisches Klemmband normalt låsband statiskt låsband mellanliggande stöd + monteringsskena mellanliggande stöd + monteringsskena mellanliggande stöd + monteringsskena normalt låsband väggförankring väggförankring väggförankring fundamentsplatta med utlopp fundamentsplatta med utlopp fundamentsplatta med utlopp väggkonsol väggkonsol Montageschiene väggkonsol Ø mm a m b m c m d m , , , , , , , , , , , , , , , ) 2) Avstånd väggförankring Vid Ø80 till Ø300 krävs det vid höjder över,5 m statiskt låsband per rörkoppling. Från Ø350 sitter de statiska låsbanden i varje rörelement som standard. Med reservation för tekniska ändringar 9

10 Förskjutningsmått Böj 5 se avb. t.h. Böj 30 se avb. t.h. Böj 45 se avb. t.h. Böj 85 se avb. t.h. Böj 90 se avb. t.h. T-rör 45 med böj 45 se avb. t.h. Böj 5 med rörelement Rörelement int Ø mm Böj 30 med rörelement Rörelement Rörelement Rörelement A B A B A B A B A B A B A B Rörelement A B Rörelement A B Rörelement A B A B Rörelement A B Rörelement A B Rörelement A B Böj 45 med rörelement Rörelement A Rörelement 1000 B Rörelement A B Rörelement A B Rörelement A B Böj 85 med rörelement Rörelement A Rörelement 1000 B Rörelement A B Rörelement A B Rörelement A B Böj 90 med rörelement Rörelement A Rörelement 1000 B Rörelement A B Rörelement A B Rörelement A B Avb. böj 5 Avb. böj 30 Avb. böj 45 Avb. böj 85 Avb. böj 90 Avb. T-rör 45 med böj 45 Med reservation för tekniska ändringar 10

11 FOTUPPBYGGNAD - GOLVMONTERING med fundamentsplatta golvmontering Mät upp det exakta avståndet till väggen. Upprätthåll ett säkerhetsavstånd till brännbara delar, se planeringsanvisningarna. Gör borrhål enligt plugg- eller ankarsystemet. Följ de statiska kraven i enlighet med de lokala förhållandena och planeringsanvisningarna! Fäst fundamentsplattan i det fundament som skapats på byggplatsen. För vidare monteringsanvisningar, se inspektionslängder sida. FOTUPPBYGGNAD - GOLVMONTERING med fotdel för golvmontering (förkortningsbar) Kapa fotdelen till önskad längd och placera den på nytt på fundamentsplattan. Gör borrhål enligt pluggeller ankarsystemet. Följ de statiska kraven i enlighet med de lokala förhållandena och planeringsanvisningarna! Mät upp det exakta avståndet till väggen. Upprätthåll ett säkerhetsavstånd till brännbara delar, se planeringsanvisningarna. Fäst fotdelen i det fundament som skapats på byggplatsen. För vidare monteringsanvisningar, se inspektionslängder sida. Anslutning till avlopp för kondensvatten och regnvatten bör upprättas! Anslut kondensutloppet till avloppsledningen och se till att avrinningen är frostfri. Ett vattenlås med minst cm vatten bör övervägas. Följ vattenrättsliga bestämmelser. Efter att hela avloppsanslutningen, inklusive de fabriksmonterade delarna, är på plats ska funktion och täthet kontrolleras. Gör regelbundna inspektioner och rengör vid behov. 11

12 Schiedel ICS Dubbelväggsystem i rostfritt stål med multifunktion FOTUPPBYGGNAD - VÄGGMONTERING med förlängd väggkonsol och fundamentsplatta Typ Typ 325 & De enskilda typerna ger ett motsvarande väggavstånd (se tabell nedan). 2. Innan du påbörjar monteringen bör du kontrollera att alla delar finns med (gängade plattor + skruvar är redan monterade på väggskenorna) Dra av skyddskåporna för vidare montering och skjut in de gängade plattorna. Dra tills vidare bara åt skruvarna lätt. 4. Markera borrhål och borra. Var uppmärksam på den vågräta placeringen och montera i den massiva väggen enligt nedanstående anvisningar. max. Maxavst. Wandabstand till väggen Gör borrhål enligt pluggeller ankarsystemet. Följ de statiska kraven i enlighet med de lokala förhållandena och planeringsanvisningarna! Mät upp det exakta avståndet till väggen. Upprätthåll ett säkerhetsavstånd till brännbara delar, se planeringsanvisningarna. Skruva fast fundamentsplattan ordentligt i monteringsskenan. För vidare monteringsanvisningar, se inspektionslängder sida. Maxavstånd till väggen; Kamin Ø Typ Typ Typ Typ Typ Typ Typ Typ Typ Mått i mm 12

13 FOTUPPBYGGNAD - VÄGGMONTERING med förlängd väggkonsol och fundamentsplatta 7. Den utskjutande delen av den förlängda väggkonsolen kan kapas. Kapa endast med kapskiva av rostfritt stål! För att undvika rostbildning ska övriga delar täckas över vid kapning! (Använd kapskiva i rostfritt stål) 8. Sätt på skyddskåpan till väggkonsolen. Anslut kondensledningen. 9. Regnskydd av plast: Framför allt vid fullständig värmeisolering rekommenderas att man använder halfenskenor (förhindrar genomfuktning). 10. Mät upp rätt längd på regnskyddet (från väggens färdiga gipsöverkant till väggkonsolen), skär till och sätt på plats. Anslut kondensutloppet till avloppsledningen och se till att avrinningen är frostfri. Ett vattenlås med minst cm vatten bör övervägas. Anslutning till avlopp för kondensvatten och regnvatten bör upprättas! Följ vattenrättsliga bestämmelser. Efter att hela avloppsanslutningen, inklusive de fabriksmonterade delarna, är på plats ska funktion och täthet kontrolleras. Gör regelbundna inspektioner och rengör vid behov. 13

14 Schiedel ICS Dubbelväggsystem i rostfritt stål med multifunktion FOTUPPBYGGNAD - VÄGGMONTERING med konsoler och fundamentsplatta 1. Innan du påbörjar monteringen bör du kontrollera att alla delar finns med. 2. Skruva till en början endast löst fast fundamentsplattan i konsolen. Markera borrhål och borra. Var uppmärksam på den vågräta placeringen och montera i den massiva väggen enligt nedanstående anvisningar. Gör borrhål enligt pluggeller ankarsystemet. Följ de statiska kraven i enlighet med de lokala förhållandena och planeringsanvisningarna! 4. Mät upp det exakta avståndet till väggen. Upprätthåll ett säkerhetsavstånd till brännbara delar, se planeringsanvisningarna. 5. Skruva nu fast fundamentsplattan ordentligt i konsolerna. För vidare montering se inspektionslängder sida. Anslut kondensutloppet till avloppsledningen och se till att avrinningen är frostfri. Ett vattenlås med minst cm vatten bör övervägas. Anslutning till avlopp för kondensvatten och regnvatten bör upprättas! Följ vattenrättsliga bestämmelser. Efter att hela avloppsanslutningen, inklusive de fabriksmonterade delarna, är på plats ska funktion och täthet kontrolleras. Gör regelbundna inspektioner och rengör vid behov. 14

15 INSPEKTIONSLÄNGD vid golvmontering gäller för: Fundamentsplatta golvmontering (s. ) Fotdel till golvmontering (förkortningsbar) - (s. ) Sätt inspektionslängden på fundamentsplattan. Hos övertrycksanläggningar ska tätningsringen spännas över innerrörets fals (detta gäller även för varje ytterligare koppling). Dra ett låsband runt falsen och skruva fast ordentligt. INSPEKTIONSLÄNGD vid väggmontering gäller för: Förlängd väggkonsol och fundamentsplatta (s. 2) Konsolpanel och fundamentsplatta (s. 4) Placera inspektionslängden på fundamentsplattan. Hos övertrycksanläggningar ska tätningsringen spännas över innerrörets fals (detta gäller även för varje ytterligare koppling). Dra ett låsband runt falsen och skruva fast ordentligt. INNERLUCKA, INSPEKTIONSLÄNGD fyrkantig Beroende på bränsle måste en passande innerlucka finnas tillgänglig. För olja, gas < 200 C Se. För fasta bränslen Inspektionslängd fyrkantig: Montering som ovan; för driftsättet (FU) för undertryck 15

16 Schiedel ICS Dubbelväggsystem i rostfritt stål med multifunktion T-RÖR (för 90, 85, 45 ) Montera RA 90, 85, 45. Dra ett spännband runt falsen och skruva åt ordentligt. Använd motsvarande övergång vid montering inomhus (se nedan). Följ monteringsanvisningarna! (se planeringsanvisningarna) Montering utomhus: Förlängning med ett ICS-normalrör och ev. en övergång (se nedan). Upprätthåll ett säkerhetsavstånd till brännbara delar! (se planeringsanvisningar) ÖVERGÅNGAR (för 90, 85, 45 ) Kopplingsledningen till eldstaden ska vara viktavlastande i förhållande till T-röret! T-rör-övergång (standard): Passande för vidaredragning av Schiedel PRIMA PLUS-rör eller Schiedel-reduktioner/förlängningar. T-rör-övergång med dubbelväggsfoder: i överensstämmelse med vald typ (enligt ugnsrörs-ø) passande för vidaredragning av eventuella ugnsrör. Det förlängda innerröret är förkortningsbart. Framför allt för väggenomföringar. Dubbelväggsfoder: I överensstämmelse med vald typ (enligt ugnsrörs-ø) passande för vidaredragning av eventuella ugnsrör. Fördel: Denna variant är kortare; framför allt för inomhusmontering. STANDARDMONTERING Kopplingsledningen till eldstaden måste: Öppna låsbandet till det övre rörelementet och skjut det försiktigt uppåt för montering. Vid övertrycksanläggningar, spänn en tätningsring över innerrörets fals (även vid varje ytterligare koppling). Montera rörelementet. Placera låsbandet på rörelementet över stosens fals och skruva åt ordentligt. uppvisa en lutning får inte hänga ned vid övertryck ha tätningar som är monterade enligt standard. 16

17 VÄGGFÖRANKRING Placera väggförankringarna med minst 4 m mellanrum (se planeringsanvisningarna). Upprätthåll ett säkerhetsavstånd till brännbara delar! Markera borrhål och borra. Var uppmärksam på den vågräta placeringen och montera i den massiva väggen enligt nedanstående anvisning. Gör borrhål enligt pluggeller ankarsystemet. Följ de statiska kraven i enlighet med de lokala förhållandena och planeringsanvisningarna! FÖRLÄNGNING TILL VÄGGFÖRANKRING TYP L L6 (monteringen för de små förlängningarna typ W W3 ser nästan likadan ut) Montera rörelementet och anslut det till väggförankringen. Skruva fast väggförankringsjärnen ordentligt Monteringen av förlängningarna på väggförankringarna. Skruvarna, rundbrickorna och plattorna levereras fastsatta på förlängningarna. Förlängningarna kan anpassas genom att kapas. Kapa endast med kapskiva av rostfritt stål! Efter att det rätta avståndet till väggen ställts in, skruva fast förlängningarna ordentligt i väggförankringen. Upprätthåll ett säkerhetsavstånd till brännbara delar! Se vidare Väggförankring. För att undvika rostbildning ska övriga delar täckas över vid kapning! (använd kapskiva i rostfritt stål) 17

18 Schiedel ICS Dubbelväggsystem i rostfritt stål med multifunktion TAKGENOMFÖRING Taköppningen måste ha minst 20 cm större omkrets än själva röret (för nödvändigt avstånd till brännbara delar, se planeringsanvisningarna). För röret genom taket och fäst det i takkonstruktionen enligt aktuella takläggarriktlinjer. Montera rörelementet på standardvis. Justera takgenomföringen så att den är jämn och vågrät i förhållande till rörpelaren. Montera regnkrage: Regnkragen ska fästas och tätas ovanför takgenomföringen, i rörelementet. 5. Placera regnkragen ovanför taköverföringen i rörelementet och skruva fast den ordentligt hela vägen. Beakta maxhöjden över taket (se planeringsanvisningarna). Åskskydd, jordning Enligt DIN V VDE V krävs åskskydd och jordning av avgasanläggningar (särskilt sådana av metall). När ett åskskydd finns tillgängligt måste avgasanläggningen integreras i detta. Se t.ex. VSE-broschyren Åskskydd till avgasanläggningar. MYNNING Montera mynningen och skruva fast den ordentligt med låsband. Montera regnhatt (vid behov): Skjut in regnhatten i mynningen tills anslaget nås. Fäst regnhattens säkerhetssele i låsbandets stängningsmekanism. Stäm av med plåtslagare eller takläggare om du ska göra en öppning i ett platt tak! 18

19 ALLMÄNNA ANVISNINGAR Den gällande prestandadeklarationen för vårt avgassystem ICS återfinns på: 9 Service 9 Prestandadeklaration 9 System ICS 9 Certifikat Om du har fler frågor, vänligen vänd dig till din Schidel-återförsäljare. 19
