1 Ett kraftfullt skogsprogram

2 Innehåll 6-9 FÖRDELAR 111 SKOGSVAGNAR KOMPLETTA 1213 SKOGSEKIPAGE 1415 VIKKRANAR S-LINE KRANAR PARALLELLKRANAR 223 TILLBEHÖR

3 Trejon ett familjeföretag En bra dag. En Trejondag. Trejon är ett familjeföretag där ett lång siktigt perspektiv präglar verksamheten. Allt för att erbjuda dig som användare en trygg, k ostnadseffektiv och enkel vardag. Trejon är ett helägt familjeföretag, med anor från 4-talet, som nu drivs i tredje generation av Anna och Henrik Johansson. Huvudkontoret finns i Vännäsby strax utanför Umeå och Trejon är en av de ledande maskinleveran törerna inom lantbruk, skogsbruk och entreprenad via ett rikstäckande nät av återförsäljare. Vi sätter alltid kunden i centrum. Som kund hos oss ska du veta att utrustning och maskiner från Trejon är gjorda för lång l ivslängd och att vårt engagemang för kunden, tillsaans med snabb service och reservdelsförsörjning, leder till en enklare vardag för dig som kund. Tillverkningen av Trejon Multiforest sker i egen, fullskalig fabrik som successivt byggts ut och nu sysselsätter 7-talet anställda. I saa anläggning tillverkas även väg underhållsprograet Trejon Optimal. Trejon har mer än 4 års erfarenhet av att välja ut, tillverka, leverera och serva maskiner som ska underlätta din vardag. Vi vet vad som krävs för att just din arbetsdag ska bli så enkel och bra som möjligt för att varje dag ska bli en Trejondag helt enkelt. Sedan 211 driver Henrik & Anna Johansson i tredje generation verksamheten vidare.

4

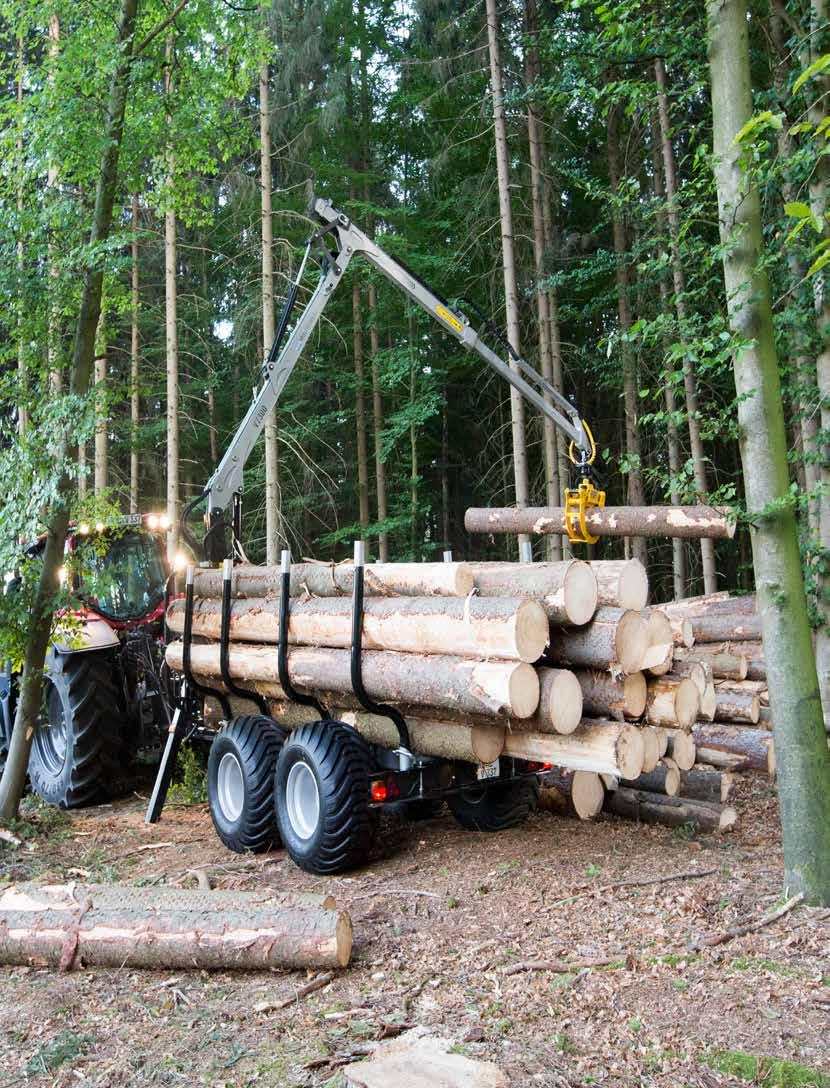

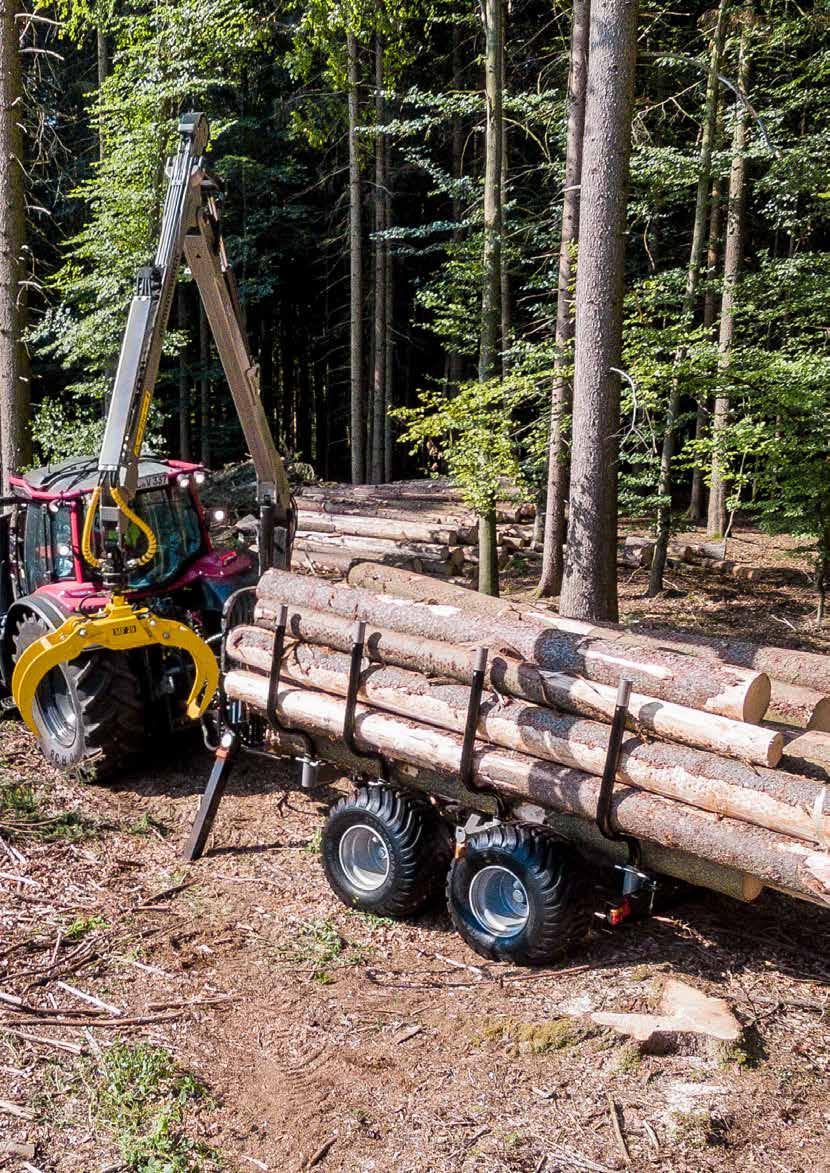

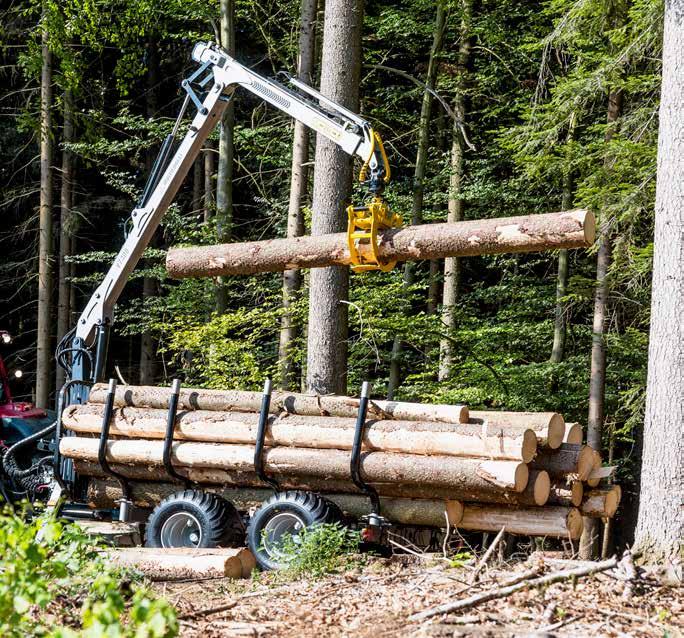

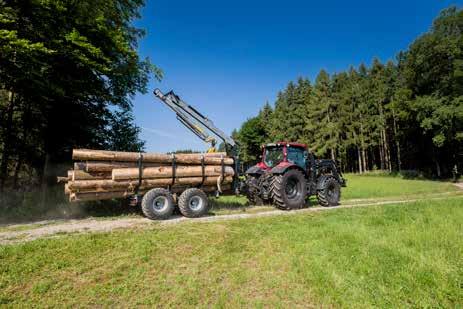

5 En trygg investering Skogsvagnar och kranar från Trejon Multiforest förvandlar din traktor till ett kraftfullt skogsekipage, vilket gör arbetet i skogen snabbt, effektivt och roligt varje dag, många år framöver. Fördelen med Trejon Multiforest är enkel manövrering vilket ger ökad effektivitet, ett unikt rörelsemönster, maximal styrka och en smäcker design. Med det breda tillbehörsprograet kan Trejon Multiforest anpassas efter varje användares unika behov. Vid behov kan även helt kundunika lösningar utvecklas. Med Trejon Multiforest får föraren maximal rörlighet, hållbarhet och optimal kraftöverföring i alla positioner egenskaper som ger den bästa arbetsglädjen i skogen. För att hela tiden ligga i framkant följs utvecklings- och konstruktions processen upp genom testkörningar och återkoppling från professionella förare och feedback från våra kunder. För att din investering ska skapa mer värden, inte bara idag utan lång tid framöver, är alla detaljer blästrade innan de pulverlackeras i Trejon s toppmoderna anläggning. Bakom Trejon Multiforest finns mer än 4 års erfarenhet, byggd på egna lärdomar samt kontinuerlig feedback från leverantörer och kunder med lång erfarenhet inom skogsbruk och virkeshantering. Vår gemensaa kunskap har hjälpt oss utveckla de högkvalitativa egenskaper som idag hittas i en maskin från Trejon Multiforest.

6 Ett komplett program med kraftfulla egenskaper Trejon Multiforest är konstruerad för tuffa förhållanden. Pulverlackering, väldimensionerade och noga utprovade delar gör Trejon Multiforest till din vän i skogen idag och många år framöver. Produktutbudet inom Trejon Multiforest repre senterar ett komplett program med alla de egenskaper som krävs för en lyckad arbetsdag i skogen. Skogsvagnarna har som standard alla de funktioner och egenskaper som erfordras i sin respektive storleksklass. Trejon Multiforest har en vagn för alla arbeten från lättare hantering och transport av ved, gallringsvirke och lättare tier till tyngre slutavverkning. 6 De mindre modellerna lämpar sig väl till de användare som har traktorer med låga oljeflöden, men ändå vill ha en vagn med hög prestanda. De större vagnarna är anpassade för den dagliga, professionella användaren och för tyngre arbeten. Samtliga modeller har flera unika egenskaper. Exempelvis är de lätta att köra, medger hög åtkomlighet samt är stabila och säkra i sin konstruktion. Vagnarna har även hög personsäkerhet och går, tack vare ett brett tillbehörsutbud, utrusta efter användarens specifika önskemål.

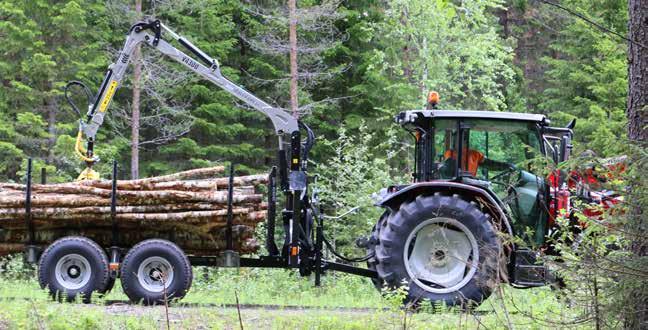

7 Marknadens största valmöjligheter Med Trejon Multiforest förvandlas alla traktorer till kraftfulla skogsekipage. Det breda modellutbudet täcker behovet för stora traktorer i det professionella skogsbruket såväl som för den mindre skogsägaren med gårdstraktor. Vid produktutveckling och tillverkning av Trejon Multiforest ställs hårda kvalitetskrav. Varje ingående komponent genomgår ett kvalitetssäkringsprogram samt praktisk funktions- och säkerhetsprövning. Samtliga skogsvagnar och kranar inom Trejon Multiforest tillverkas i en toppmodern fabriksanläggning, med en noggrant övervakad tillverkningsprocess. n ton Centrumramar från 6,5 till 1,5 från mekaniska Stort utbud av styrsystem iostyrning rad k tris elek till upp ventiler Dubbelramar från 16 till 18 ton Kraftigaste driftlösningarna Vikarmskranar från 4,8 till 9m Stort utbud av tillbehör Parallellkranar från 5,1 till 6,2m... och mycket mer! på marknaden Fördelar Välj din egen unika kombinatio 7

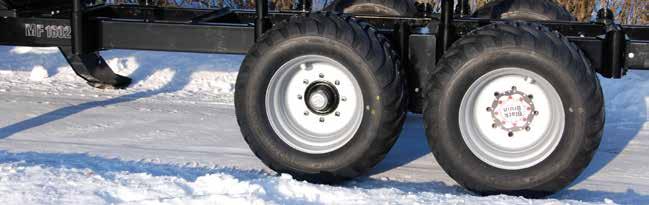

8 Fördelar Trejon Multiforest Ramstyrning Kraftiga stödben sitter monterade långt ut på grinden, vilket medför mycket god stabilitet. Standard på MF85 - MF15. Ramstyrning underlättar körning i terräng. Sitter som standard MF85MF182. Med boggistyrning (MF15BS) är styrningen placerad långt bak på ekipaget vilket effektivt underlättar framkomlighet i gallringar och täta bestånd. Grind Optimal gång i kuperad terräng Extra kraftiga axlar Välformad och robust grind med kraftfull stålprofil med stor area. Asyetrisk boggibrygga och centrum på boggilagring under hjulcentrum medför att belastningen koer på rätt ställe oavsett arbetsförhållande samt underlättar klättring i terräng. Skogsvagnarna från Trejon Multiforest är konstruerade med mycket kraftiga axlar för högsta hållbarhet och slitstyrka. Axeltappsdimensionen är 6x6 upp till 9x9 beroende på modell. Flyttbara bankar med kraftiga stöttor Lastsäkring Vändbar dragbom Lastsäkringsöglor integrerade i alla bankar. Alla vagnar levereras med en kraftig vändbar dragbom för enkel anpassning till olika traktorers kopplingshöjd. Även dragöglan är bultad (DIN 1x11) och finns i olika utföranden Kraftiga och välformade stöttor infästa i stålhylsor. Bankarna är flyttbara längs med centrumbalken. 8 Boggistyrning Stödben

9 Pulverlackering av alla delar. Brett program av parallell- och vikkranar. Skydd för lyftcylindern Ett kraftigt skydd för lyftcylindern är standard på alla vikkranar från V53 och uppåt. Stöttor med rätt form Godstjocklek: 61 beroende på modell. Stödfot Skogsvagnarna levereras med vevbart stödben som standard. Robust ståplattform på dragbomen som tillval. Den ger bättre ergonomi och arbetssäkerhet när traktorhytten saknar utrye eller monteringsmöjlighet för styrsystemet. Vinch finns som tillval och monteras väl skyddat under kranpallen. Låg tyngpunkt och bra sikt. Vinchvajern matas ut via löpprulle på grinden. TRAC-mönstrade hjul som standard (tillval på MF65/ MF85 NAV-drift finns som tillval för körning i de tuffaste förhållandena. Kraftigt vridhus och kranpall. Lågt placerad för låg tyngdpunkt och bra sikt. Strenx och Hardox höghållfastighetsstål är svensktillverkade stålprodukter tillverkade av SSAB. Speciellt designade för att ge bästa hållfastighet i förhållande till vikt. Läs mer om stålen på Fördelar Väl skyddade hydraulrör och slangar. 9

10 Teknisk data - Skogsvagnar Skogsvagnar Modell MF65 MF85 MF95 MF15 MF15BS MF162 MF Totalvikt, ton 6,5 8,5 9,5 1,5 1,5 16 Last/grindarea, m2 1,43 2 2,15 2,3 2,5 3 3,3 Ram Centrum Centrum Centrum Centrum Centrum Dubbel Dubbel Bromsar Centrumbalk, 12x12x8 16x16x8 16x16x8 16x16x8 16x16x8 2x2x1x8 2x2x1x8 Bankar med stöttor Hydrauliska stödben (Teleskop/Lavett) / / / / / / / Styrning, antal hydraulcylindrar Vagnstyrning Ram Ram Ram Boggi Ram Ram Styrvinkel ±45 ±45 ±45 ±22 ±2 ±2 Boggiutslag ±25 ±28 ±28 ±28 ±28 ±15 ±15 Skjutbar boggi Maxbelastning över hjul (25 km/h - obromsad), ton 7,2 11,4 11,4 11,4 11, Hjulstorlek* 3/8-15,3 3/8-15,3 4/6-15,5 TRAC 4/6-15,5 TRAC 4/6-15,5 TRAC 4/55-22,5 TRAC 5/ TRAC Vikt (exkl. kran), kg () standard ()tillval () ej tillgängligt *) Stort urval av olika hjulalternativ finns under tillval. 1 Rekoenderade kombinationer MF65 MF85 MF95 MF15 MF15BS MF162 MF182 MFP51 MFP56 MFP62 MFV48 MFV53 MFV63 MFV66 MFV73 MFV84 MFV9 Rekoenderad kombination. Ej rekoenderad kombination.

11 Teknisk data - Centrumram Date P C I F E X G2 A J G1 B D Skogsvagn A, B, C, D, K E, F*, G1*, G2*, H*, I, J*, K*, P1, X, MF MF MF MF MF15BS Dimension sketch New Edition Alla mått är angivna i för vagnar med standardhjul. * Dessa mått beror på hjulstorleken; ¹ - P mått för vagnen med påskjutsbroms; ² - X mått kan justeras med max -+2 ; Teknisk data - Dubbelram Skogsvagn A, B, C, D, E, F*, G1*, H*, I, J*, K*, X, MF MF Alla mått är angivna i för vagnar med 55/45-22,5 hjul. * Dessa mått beror på hjulstorleken. Skogsvagnar This document is our property and shall not without our permission be altered, copied, used for manufacturing or counicated to any other person or company. H 11

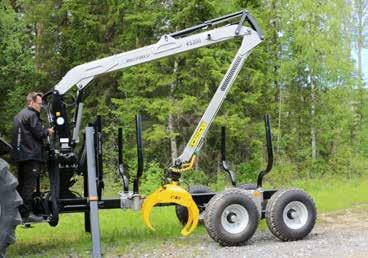

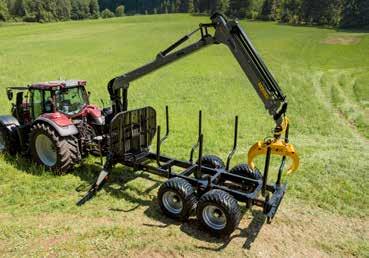

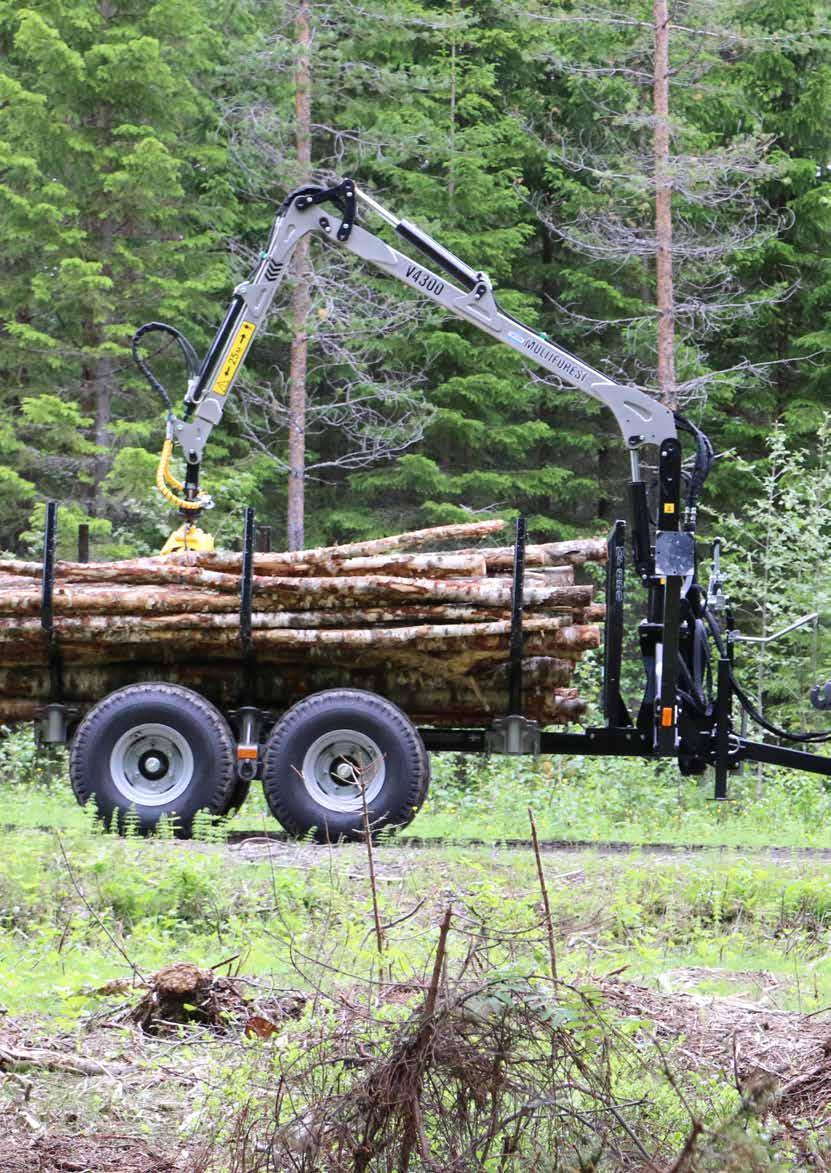

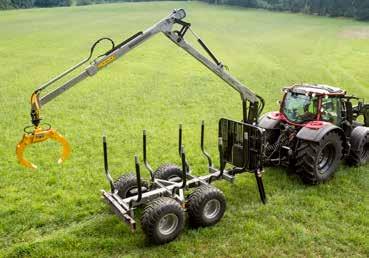

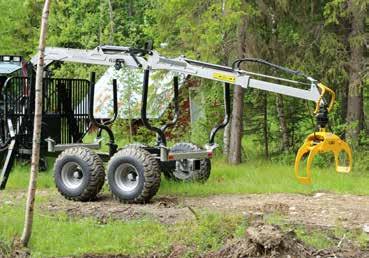

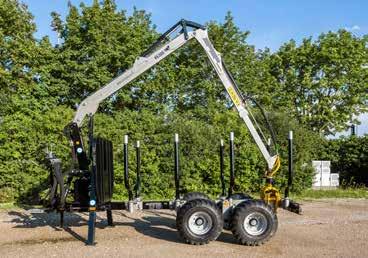

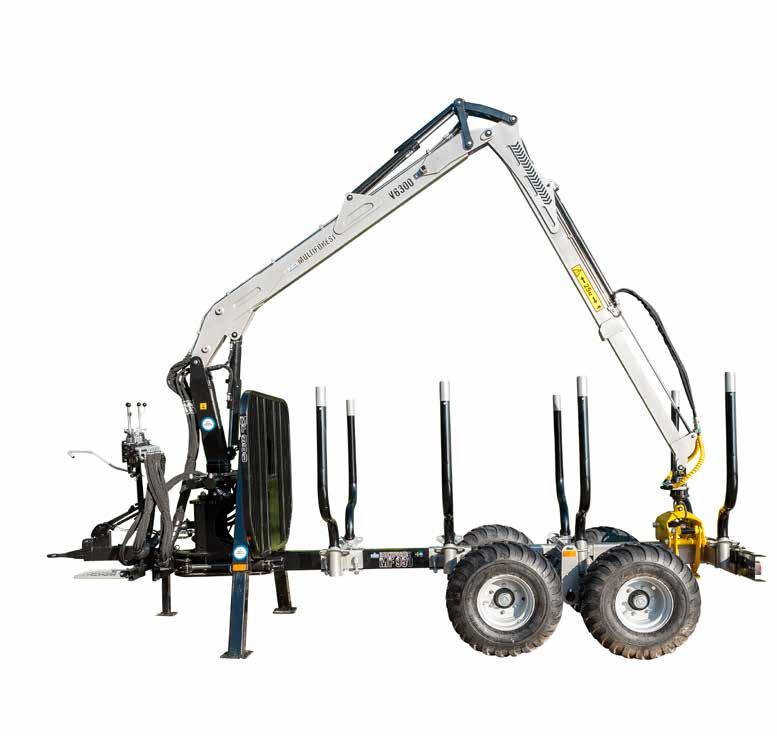

12 Kompletta skogsekipage Trejon Multiforest erbjuder ett brett utbud av skogsvagnar och kranar, vilket ger dig möjlighet att välja en kombination som passar just dina behov och användnings områden. Följande kombinationer är några av våra mest populära skogsekipage. MF65 med V48 Totalvikt: 6,5 ton Lastarea: 1,43 m² Hjul: 3/8-15,3 Hydrauliska lavettstödben finns som tillbehör 4,8 m vikarmskran med utskjut MF85 med V53 Totalvikt: 8,5 ton Lastarea: 2 m² Hjul: 3/8-15,3 Hydrauliska teleskop stödben 5,3 m vikarmskran MF95 med V63 Totalvikt: 9,5 ton Lastarea: 2,15 m² Hjul: 4/6-15,5 TRAC Hydrauliska teleskop stödben 6,3 m vikarmskran med utskjut 12

13 Trejon Multiforest materialval: Strenx och Hardox höghållfastighetsstål är svensktillverkade stålprodukter tillverkade av SSAB. Kombina tioner fö r dina be hov Speciellt designade för att ge bästa hållfastighet i förhållande till vikt. Läs mer om stålen på MF15BS med V63 Totalvikt: 1,5 ton Lastarea: 2,5 m² Boggistyrning Hjul: 4/6-15,5 TRAC Hydrauliska teleskop stödben 6,3 m vikarmskran med utskjut MF15 med V73 MF162 med V9 Totalvikt: 16 ton Lastarea: 3 m² Kraftig dubbelram Hjul: 55/45-22,5 TRAC Stödben som standard 9 m vikarmskran med dubbelt utskjut Kompletta ekipage Totalvikt: 1,5 ton Lastarea: 2,3 m² Hjul: 52/5-17 TRAC Hydrauliska teleskop stödben 7,3 m vikarmskran med utskjut 13

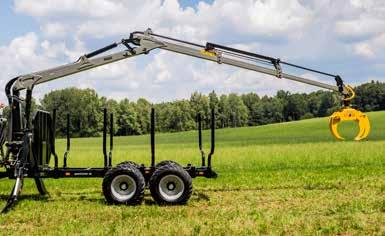

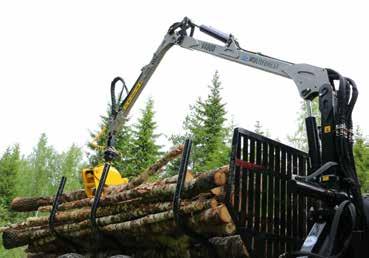

14 Vikkranar Fördelar Vikkranar från Trejon Multiforest kännetecknas av en optimal geometri som leder till bättre manövrerbarhet, högre lastkapacitet i alla lägen samt smidig transportlängd. Smart konstruktion för maximal lastkapacitet. Smörjbara bussningar i alla leder. Möjlighet att fästa brytblock på kranen. Hög lastkapacitet, med låg egenvikt, möjliggörs tack vare att högkvalitetsstål från SSAB används vid tillverkning samt genom den smarta, genomtänkta konstruktionen. Smarta lösningar i alla detaljer förenklar ditt arbete i skogen och tillsaans med en skogsvagn från Trejon Multiforest får du en smidig kombination som även kan hanteras med mindre traktorer. Optimerad geometri för ett perfekt rörelsemönster. Pulverlackerad. Överdimensionerat, helgjutet vridhus med två eller fyra vridcylindrar. Kraftig kranpelare i SSAB-stål. Date Välskyddade hydraulcylindrar. Smart dragning av hydraulslangar. Förberedd för vinsch. Trejon Multiforest erbjuder vikkranar med en räckvidd från 4,8 till 7,3 meter, med eller utan hydrauliskt utskjut. Med ett brett modellutbud finns en modell för varje behov. Konstruerade med håghållsfastighetsstål. Date 14 Kran A, B, C, V C A D H G This document is our property and shall not without our permission be altered, copied, used for manufacturing or counicated to any other person or company. A I B D, G, H, I, V V V V V63 layout

15 Tekniska data Modell V48 V53 V63 V66 V73 Räckvidd, m 4,8 5,3 6,3 6,6 7,3 Hydrauliskt utskjut, m,6-1 1,3 1,9 Vridcylindrar, antal Vridmoment, knm 5,3 12,2 12,2 12,2 13,4 Svängradie, grader Rotator 1T 3T 3T 3T 3T Grip MF14 MF19 MF19 MF26 MF26 Rek. pumpkapacitet, l/min Arbetstryck, bar Vikt kran (tom), kg Max. lyftkapacitet 4 m, kg* Lyftkapacitet, max. utskjut, kg* Lyftmoment, brutto (knm) 23,5 44,2 44,2 67,7 56 *) Utan grip och rotator. ompletteras k te s å m a Kranarn ventil. med kontroll på sid 2. Se tillbehör V48 V V , 7, 7, V , V , - 7, 7, 7, 8, 8, 7, , 7, - - 7, , , , , 7, 7, 8, 8, 7, , , Vikkranar 7, ,

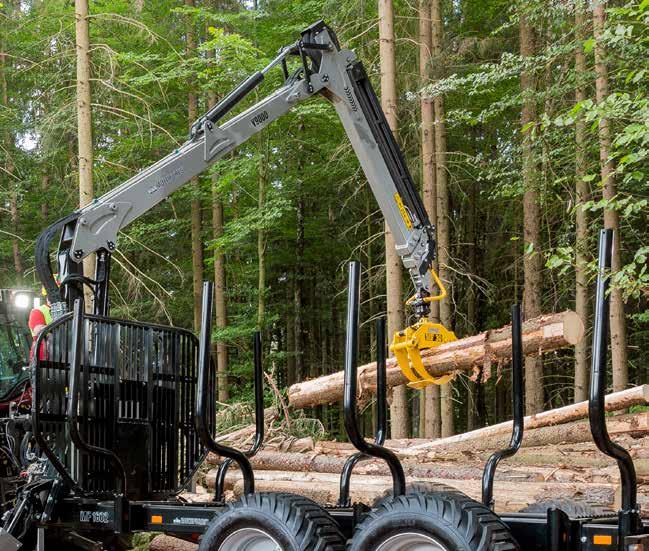

16 S-Line kranar S-Line skogskranar är valet för den professionella användaren som lastar stora mängder virke under långa arbetsdagar. Alla k omponenter och hela konstruktionen sticker ut genom maximal slitstyrka och belastningskapacitet. Det teleskopiska utskjutet ger väldigt lång räckvidd, samtidigt som kranens längd kan minskas vid transport. Vridhuset hos S-Line kranarna ger hög vridkraft samt välskyddad dragning av hydraulslangar och rör. Den långa räckvidden upp till 9 meter gör verkligen skillnad vid arbete i kuperad terräng, och tillsaans med en skogsvagn från Trejon Multiforest har du en kraftfull kombination för en effektiv arbetsdag i skogen. S-Line kranar sträcker sig längre. Den moderna designen med dubbelteleskop förenklar arbetsdagen och alla material i konstruktionen håller kvalité i toppklass. Enbart stål från SSAB används i produktionen. 16

17 C D G H A A I B A V76 V84 V9 B C D E G H Kran A, B, C, D, E, G, H, I, V V I Tekniska data Modell V84 V9 Räckvidd, m 8,4 9, Hydrauliskt utskjut, m 2x1,5 2x1,5 Vridcylindrar, antal 4 4 Vridmoment, knm Svängradie, grader Rotator 3T 3T Grip MF3 MF3 Rek. pumpkapacitet, l/min Arbetstryck, bar Vikt kran (tom), kg Lyftkapacitet 4 m, kg* Lyftkapacitet, max. utskjut, kg* Lyftmoment, brutto (knm) 72,8 72,8 *) Med länk 2 meter ovanför marken, utan grip och rotator. Rörelseschema S-Line kranar Diagraet visar kranändens arbetsområde. V9 Fördelar Smart konstruktion för maximal lastkapacitet Dubbla hydrauliska utskjut Smörjbara bussningar i alla leder Möjlighet att fästa brytblock på kranen Optimerad geometri för ett perfekt rörelsemönster Pulverlackerad Överdimensionerat, helgjutet vridhus med fyra vridcylindrar Kraftig kranpelare i SSAB-stål Välskyddade hydraulcylindrar Smart dragning av hydraulslangar Konstruerade med håghållsfastighetsstål. S-Line kranar V84 17

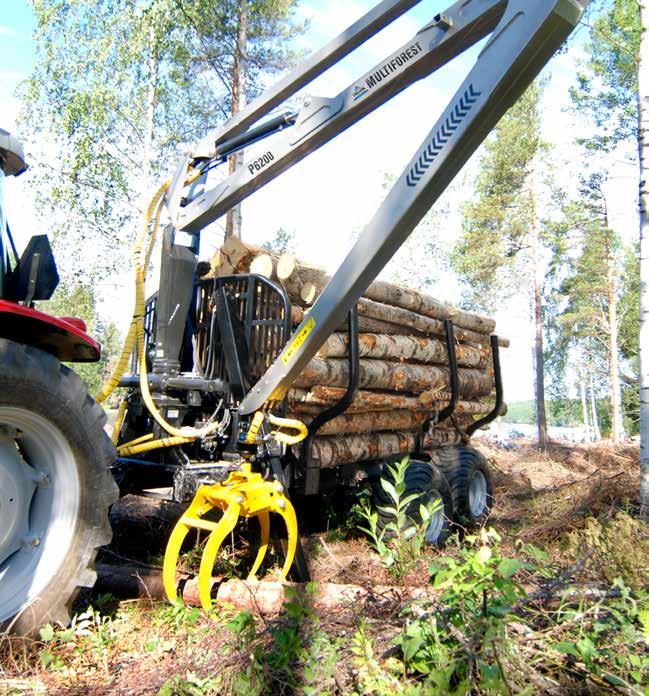

18 Parallellkranar Egenskaperna hos Trejon Multiforest parallellkranar är lätt man övrering, unikt rörelsemönster och hög slittålighet trots en smäcker design. Fördelar Optimalt rörelsemönster Smörjbara bussningar i alla leder Möjlighet att fästa brytblock på kranen Pulverlackerad Parallellkranarna behöver ett lågt oljeflöde, utan att tappa dessa snabba och precisa rörelser. Dessutom erbjuder dessa kranar unika fördelar vid momentet att dra till sig stockar via paralellförningen. 18 Överdimensionerat, helgjutet vridhus med fyra vridcylindrar Kraftig kranpelare i SSAB-stål Välskyddade hydraulcylindrar Smart, invändig dragning av hydraulslangar

19 Date A, B, C, A G, H, I, , P , P51 P56 MF95 - P51 Kran This document is our property and shall not without our permission be altered, copied, used for manufacturing or counicated to any other person or company. I P51 P56 P62 Räckvidd, m 5,1 5,6 6,2 Vridcylindrar, antal Vridmoment, knm 12,2 12,2 12,2 Svängradie, grader Rotator 3T 3T 3T Grip MF19 MF26 MF26 Rek. pumpkapacitet, l/min Arbetstryck, bar Vikt kran (tom), kg Lyftmoment, brutto (knm) Max. lyftkapacitet 4 m, kg* Lyftkapacitet, max. utskjut, kg* Modell Tekniska data *) Utan grip och rotator. Kranarna måste kom pletteras med kontrollventil. Se tillbehör på sid 2. Rörelseschema Parallellkranar Diagraet visar kranändens arbetsområde. 4,1 + * , - - -, POS mowi.idw Märkused -6,2 POS mowi.idw Märkused - -, - -5,35 2,3-4, , * +, 2,2 4,9 * +3,25 Parallellkranar 3,95 +2,6 P62 P56 P51, 19 - Märkused POS mowi.idw

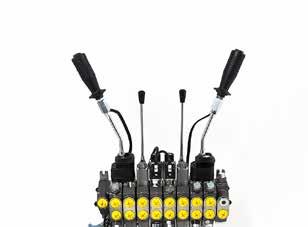

20 Brett utbud av tillbehör Trejon Multiforest erbjuder ett brett utbud av tillbehör till våra skogsvagnar och kranar. Kontakta oss för mer information om anpassning till dina behov. Mekaniskt ventilpaket Mekaniskt ventilpaket 2-spaks lättviktspaket 4 XY-funktioner och resterande raka funktioner. Renhornsspakar med 2 XYZ-funktioner och två raka funktioner. Det elektriska on/off-reglaget består av två huvudsakliga delar. Den del som styrs av elfunktioner sitter monterade på kranen alt. vagnen. Den andra delen är ett 4-funktionsreglage med elknappar som lyfts in i förarhytten.utskjut, grip samt stödben via on/off-funktioner. Vikt 9.5 kg. El-Mekaniskt ventilpaket PCL Lågtrycksservo EHC Joystickstyrning 2 XY-funktioner, 2 raka funktioner och 2 el on/off-funktioner med elknappar på spakarna. EHC Radiostyrning 2 Scanreco-enheten för radiostyrning finns tillgänglig med så kallade paddlar eller styrspakar/joystick. På bilden visas enheten med joysticks. Proportionalstyrning via servostyrning med låg hydrualtryck. Utskjut, grip samt stödben via on/off-funktioner. Elproportionalstyrda ventiler innebär att hydraulpaketet sitter på skogsvagnen. Kranen styrs med ergonomiska styrspakar från traktorhytten. Kan även kompletteras med olika spakfästen.

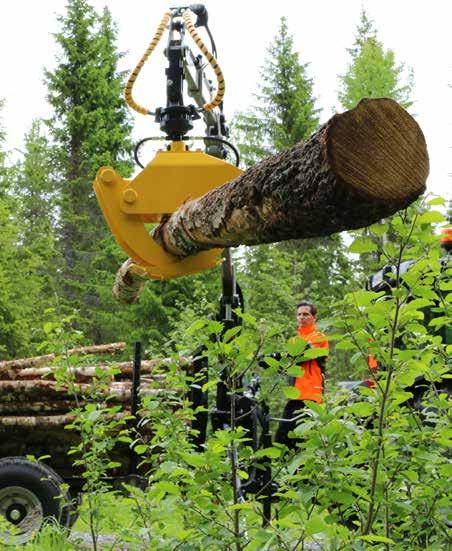

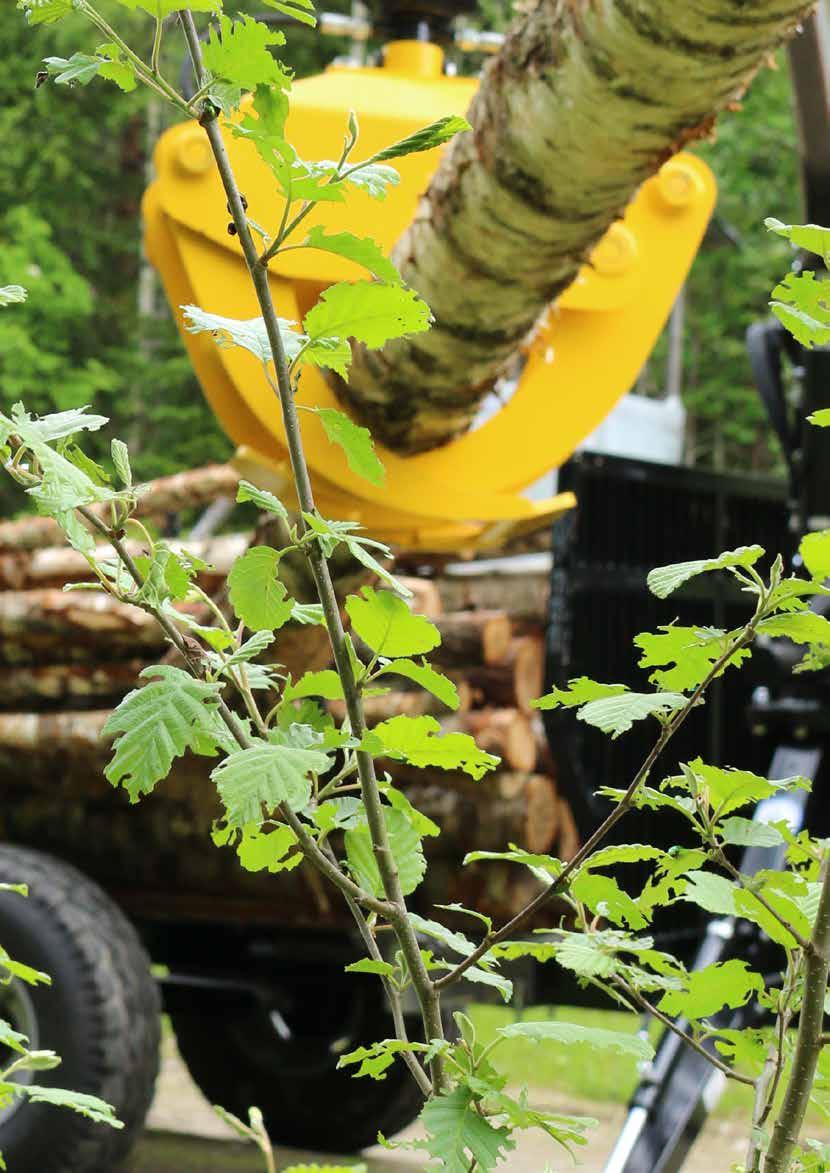

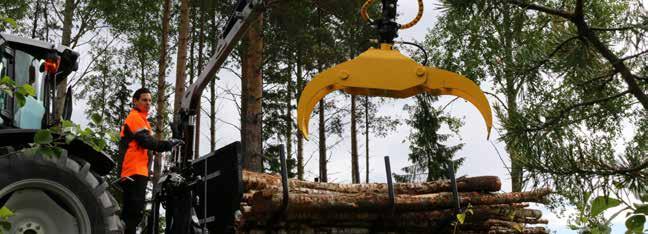

21 Risgrip FG23 PRO Gripar Genom att komplettera befintlig grip med insatsskopor får du en flexibel och kostnadseffektiv lösning för lastning av grus, dikesrensning med mera. Risgripen gör det möjligt att hantera grenar/ris/energived utan att få med jord eller stenar. Mycket praktiskt vid inmatning till flistugg. Tapp 49/59 och flänsmontering,,23 m2 griparea, vikt 13 kg. Trejon Multiforest erbjuder flera typer av gripar. MF19 och större är tillverkade i HARDOX : MF14 tapp Ø39, max öppning 18 cm, vikt 49 kg. MF19 tapp Ø49, max öppning 1 cm, vikt 63 kg. MF26 tapp Ø49, max öppning 125 cm, vikt 71 kg. MF3 tapp eller kompakt flänsmontering Ø49/Ø59, max öppning, 14 cm, vikt 115 kg. Kran- och svängdämpare Insatsflak Rotatorer Skonar kranens ingående komponenter, gör lastning och lossning smidigare och medför ett mjukare rörelseschema. Insatsflak skyddar vägen från nedskräpning av kvistar och grenar under transport. Tillverkat i förzinkat plåt och finns tillgänglig till MF85, MF95 och MF15. Trejon Multiforest erbjuder rotatorer i olika storlekar, särskilt anpassade för griparna och infästningar. Tillbehör Insatsskopor 21

22 Verktygslåda Kraftig låda i Aluminium placerad väl skyddad bakom grinden. 4 x 3 x 245. Extra banke För att underlätta skotningsarbetet kan skogsvagnarna utrustas med extra banke inklusive två stöttor. Lavettstödben Finns som tillbehör till MF65, MF162 och MF182. Krävs för kranmontering. Ramförlängning Förlänger ramen och inkluderar en banke med stöttor. 3-punktsstativ Kan monteras direkt på traktorns trepunktskoppling (lyftarmarna). Tillgängliga i flera olika storlekar beroende på kranstorlek och modeller för till exempel montage av flistugg. Motorsågsfäste Motorsågsfäste som passar de flesta fabrikat finns som tillval. Hydraulisk vinsch med brytblock För ökad säkerhet sitter vinschen monterad under kranen, vilket också ger ökad vagnstabilitet och ökar kranens lyftkapacitet. För ökad dragvinkel kan ett brytblock monteras uppe på kranen. Vinschens dragkraft är hela 1 7 kg vid 4 m vajer på truan. Maximal vajerlängd är 6 m och radiostyrning är standard. 22

23 Lyser upp ditt arbetsområde under tidiga eller sena dagar. Ståplattform Utrusta ditt skogsekipage med en ståplattform för bättre sikt vid lastning och lossning. Infällbar belysningsramp Belysningsramp, avtagbar Vid fabriksbeställning kan skogsvagnen utrustas med infällbar belysningsramp. Genom att fälla ihop rampen skyddas lampor vid besvärlig terräng eller när vagnen inte används. Avtagbar belysningsramp finns som tillval. Egen hydraulik Oljekyl Eget hydrauliksystem med hydraulpump och oljetank för montering på traktorns kraftuttag eller mot kraftaxel. För kylning av olja vid kraftiga navdrifter och högflödessystem. Navdrift Navdrift är ett annat vanligt tillbehör som ger vagnen ytterligare dimensioner vad det gäller framkomlighet i alla typer av förhållanden. Vårt system erbjuder alltid full kontroll över drivkraften, enkel växling till transport, inget ytterligare däckslitage och sitter väl skyddat inbyggt i navet. Driften kan med fördel kompletteras med vårt egna hydraulsystem med integrerad oljetank. Detta ger stora fördelar då ett oljetryck på 28 bar används och ger därmed driften mer kraft än en direkt anslutning till traktorn. Systemet är lätt att använda via en smidig styrdosa där allt från aktivering, drift framåt eller bakåt och hastighet kan styras från traktorhytten. Tillbehör Arbetsbelysning, LED 23

24 TREJON FÖRSÄLJNINGS AB Företagsvägen Vännäsby info@trejon.se Hitta din närmaste återförsäljare på En bra dag. En Trejondag. Trejon Vi förbehåller oss rätten till förändringar av exempelvis teknisk data, produktutbud och design. Produkterna på bild kan vara extrautrustade.
