Spårväxelvärme Kablar & Tillbehör
|
|
|
- Gustav Karlsson
- för 9 år sedan
- Visningar:
Transkript
1 VärmeKabelTeknik Spårväxelvärme Kablar & Tillbehör From

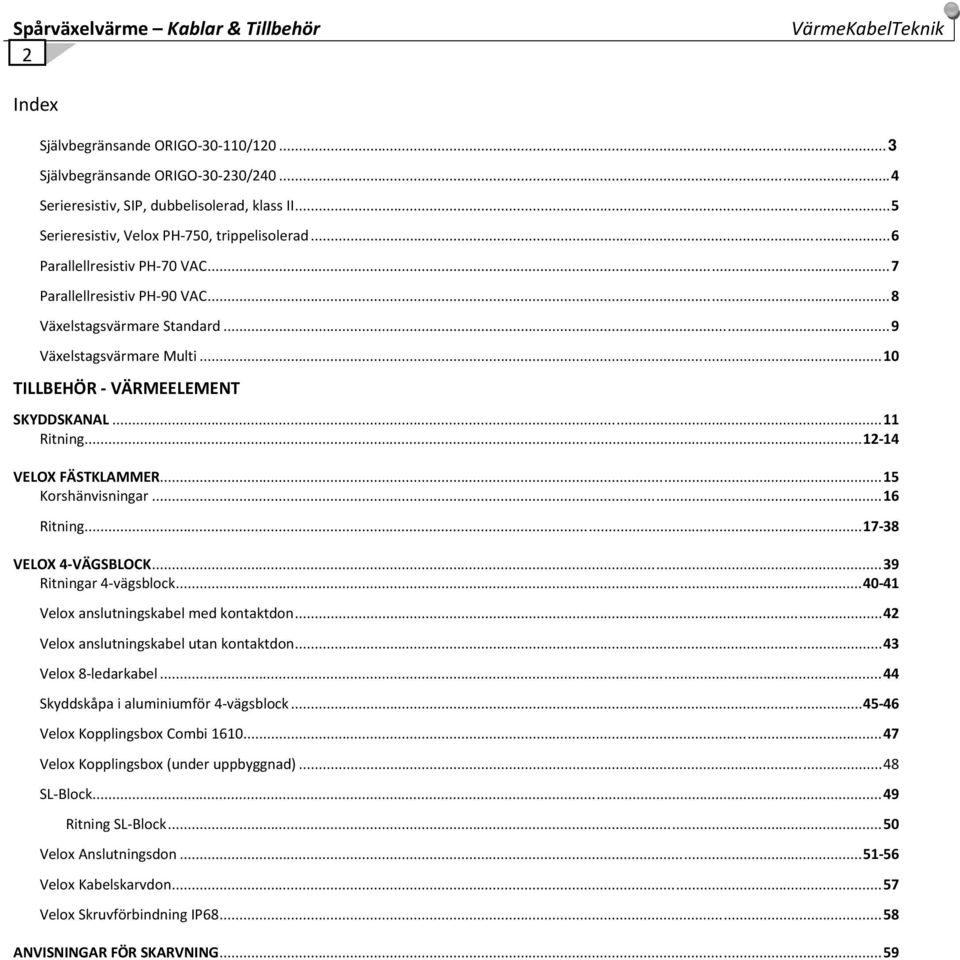

2 Spårväxelvärme Kablar & Tillbehör 2 VärmeKabelTeknik Index Självbegränsande ORIGO / Självbegränsande ORIGO / Serieresistiv, SIP, dubbelisolerad, klass II... 5 Serieresistiv, Velox PH 750, trippelisolerad... 6 Parallellresistiv PH 70 VAC... 7 Parallellresistiv PH 90 VAC... 8 Växelstagsvärmare Standard... 9 Växelstagsvärmare Multi TILLBEHÖR VÄRMEELEMENT SKYDDSKANAL. 11 Ritning VELOX FÄSTKLAMMER Korshänvisningar Ritning VELOX 4 VÄGSBLOCK Ritningar 4 vägsblock Velox anslutningskabel med kontaktdon Velox anslutningskabel utan kontaktdon Velox 8 ledarkabel Skyddskåpa i aluminiumför 4 vägsblock Velox Kopplingsbox Combi Velox Kopplingsbox (under uppbyggnad) SL Block Ritning SL Block Velox Anslutningsdon Velox Kabelskarvdon Velox Skruvförbindning IP ANVISNINGAR FÖR SKARVNING... 59
3 VärmeKabelTeknik Velox växelvärmeelement ORIGO30 110/120 Spårväxelvärme Kablar & Tillbehör 3 Kabeltyp: Självbegränsande Användningsområde: Uppbyggnad Växelvärme för järnvägar, tunnelbanor och spårvägar. Kabeldata: Grundtyp... Klass II Tillverkad i enlighet med... VDE, IEC800 Kabelklass... dubbelisolerad* Provspänning V DC Matningsspänning /120V Färg:... Svart yttermantel Arbetstemperatur... max C / +150 C Exponeringstemperatur... max C / +250 C Lägsta förläggningstemperatur... min 20 C Minsta böjningsradie... min 40 mm Dimension x 6.5 mm Vikt kg/m Artikelnummer:... VX501 Benämning... Velox Origo30 110/120 Tulltaxekod: Godkänd av Network Rail Certifikatnr. PA Velox Origo30 110/120 är tillverkad med en mantel av PFA. Tabell 1: Kabeltyp VELOX ORIGO30 110/120 * vid 10% effektbortfall. Effekt (W/m) Längd max* (m) 110/ * Dubbelisolerad kabel med tjocklek hos varje isoleringslager enligt IEC:1995. R.M.S. 450/750 V. Minimumkrav 0.60mm.

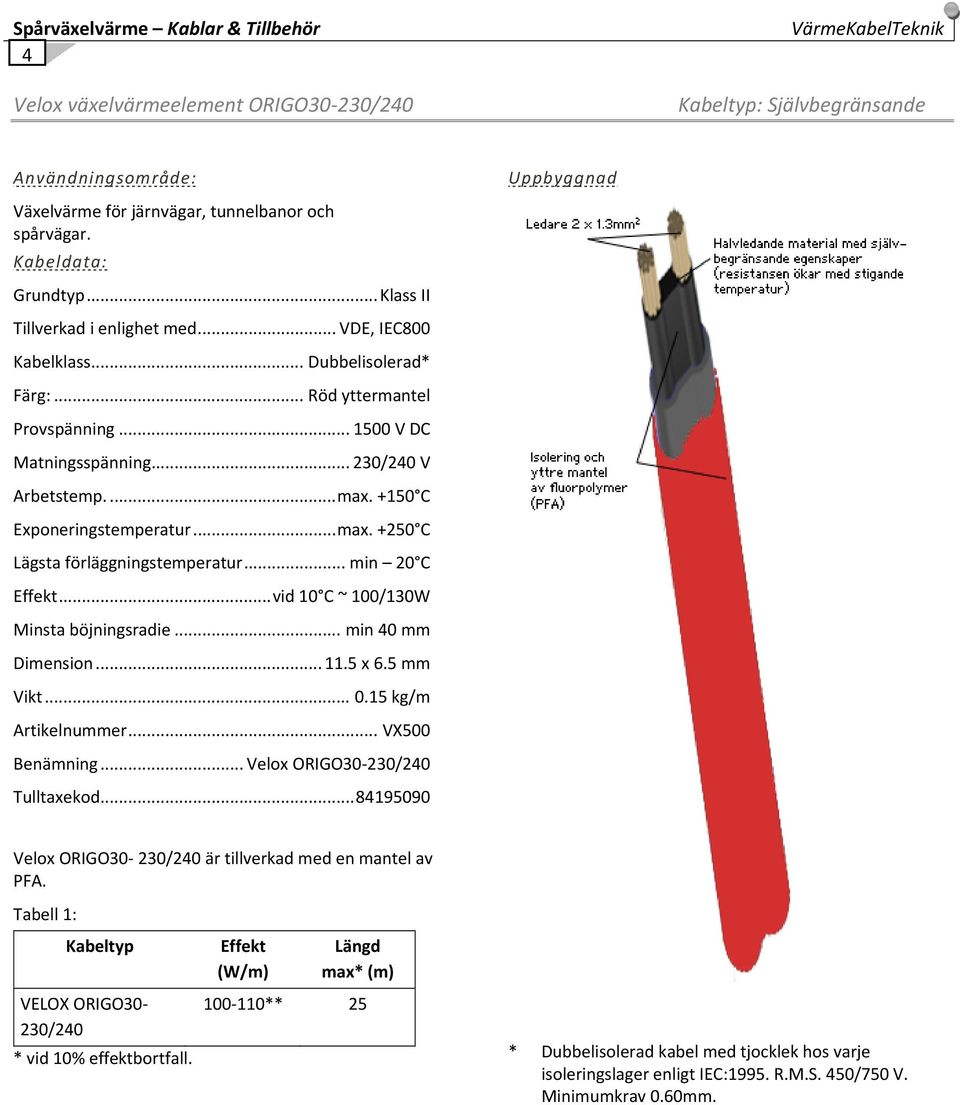

4 Spårväxelvärme Kablar & Tillbehör 4 Velox växelvärmeelement ORIGO30 230/240 VärmeKabelTeknik Kabeltyp: Självbegränsande Användningsområde: Växelvärme för järnvägar, tunnelbanor och spårvägar. Kabeldata: Grundtyp... Klass II Tillverkad i enlighet med... VDE, IEC800 Kabelklass... Dubbelisolerad* Färg:... Röd yttermantel Provspänning V DC Matningsspänning /240 V Arbetstemp.... max C Exponeringstemperatur... max C Lägsta förläggningstemperatur... min 20 C Effekt... vid 10 C ~ 100/130W Minsta böjningsradie... min 40 mm Dimension x 6.5 mm Vikt kg/m Artikelnummer... VX500 Benämning... Velox ORIGO30 230/240 Tulltaxekod Uppbyggnad Velox ORIGO30 230/240 är tillverkad med en mantel av PFA. Tabell 1: Kabeltyp VELOX ORIGO30 230/240 * vid 10% effektbortfall. Effekt (W/m) Längd max* (m) ** 25 * Dubbelisolerad kabel med tjocklek hos varje isoleringslager enligt IEC:1995. R.M.S. 450/750 V. Minimumkrav 0.60mm.

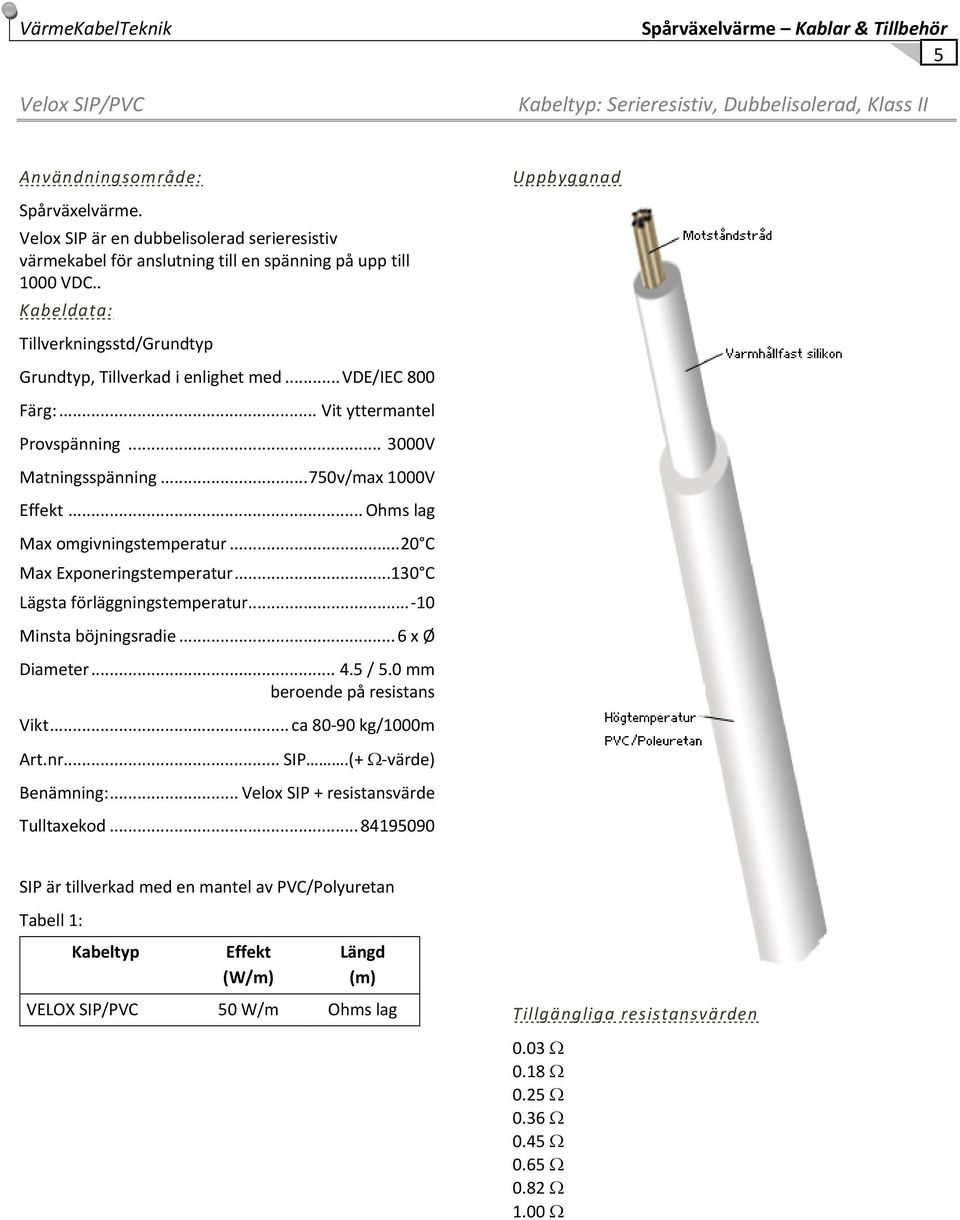

5 VärmeKabelTeknik Velox SIP/PVC Spårväxelvärme Kablar & Tillbehör 5 Kabeltyp: Serieresistiv, Dubbelisolerad, Klass II Användningsområde: Spårväxelvärme. Velox SIP är en dubbelisolerad serieresistiv värmekabel för anslutning till en spänning på upp till 1000 VDC.. Kabeldata: Tillverkningsstd/Grundtyp Uppbyggnad Grundtyp, Tillverkad i enlighet med... VDE/IEC 800 Färg:... Vit yttermantel Provspänning V Matningsspänning v/max 1000V Effekt... Ohms lag Max omgivningstemperatur C Max Exponeringstemperatur C Lägsta förläggningstemperatur Minsta böjningsradie... 6 x Ø Diameter / 5.0 mm beroende på resistans Vikt... ca kg/1000m Art.nr... SIP.(+ Ω värde) Benämning:... Velox SIP + resistansvärde Tulltaxekod SIP är tillverkad med en mantel av PVC/Polyuretan Tabell 1: Kabeltyp Effekt (W/m) Längd (m) VELOX SIP/PVC 50 W/m Ohms lag Tillgängliga resistansvärden 0.03 Ω 0.18 Ω 0.25 Ω 0.36 Ω 0.45 Ω 0.65 Ω 0.82 Ω 1.00 Ω

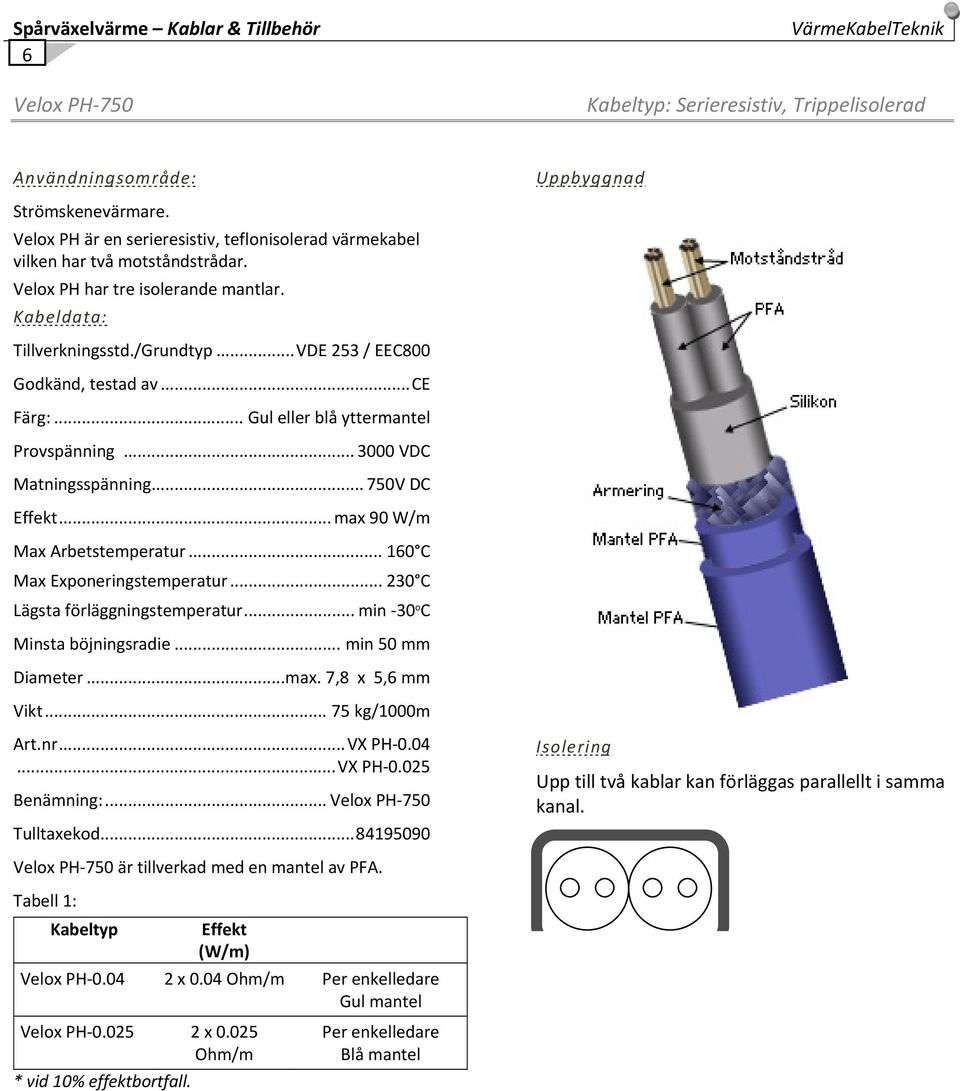

6 Spårväxelvärme Kablar & Tillbehör 6 Velox PH 750 VärmeKabelTeknik Kabeltyp: Serieresistiv, Trippelisolerad Användningsområde: Strömskenevärmare. Velox PH är en serieresistiv, teflonisolerad värmekabel vilken har två motståndstrådar. Velox PH har tre isolerande mantlar. Kabeldata: Tillverkningsstd./Grundtyp... VDE 253 / EEC800 Godkänd, testad av... CE Färg:... Gul eller blå yttermantel Provspänning VDC Matningsspänning V DC Effekt... max 90 W/m Max Arbetstemperatur C Max Exponeringstemperatur C Lägsta förläggningstemperatur... min 30 o C Minsta böjningsradie... min 50 mm Diameter...max. 7,8 x 5,6 mm Vikt kg/1000m Art.nr... VX PH VX PH Benämning:... Velox PH 750 Tulltaxekod Velox PH 750 är tillverkad med en mantel av PFA. Tabell 1: Kabeltyp Effekt (W/m) Velox PH x 0.04 Ohm/m Per enkelledare Gul mantel Velox PH x Ohm/m * vid 10% effektbortfall. Per enkelledare Blå mantel Uppbyggnad Isolering Upp till två kablar kan förläggas parallellt i samma kanal.

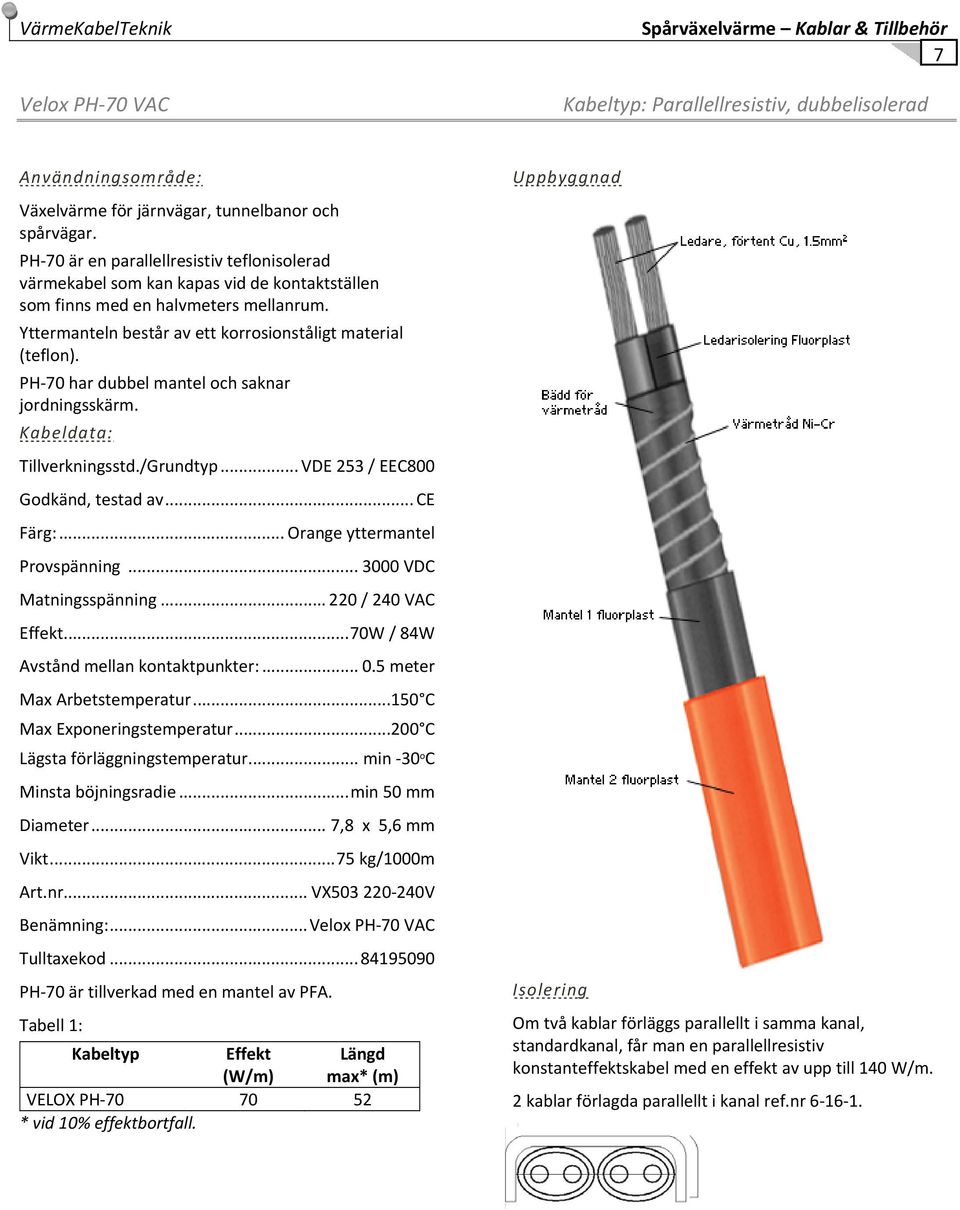

7 VärmeKabelTeknik Velox PH 70 VAC Spårväxelvärme Kablar & Tillbehör 7 Kabeltyp: Parallellresistiv, dubbelisolerad Användningsområde: Växelvärme för järnvägar, tunnelbanor och spårvägar. PH 70 är en parallellresistiv teflonisolerad värmekabel som kan kapas vid de kontaktställen som finns med en halvmeters mellanrum. Yttermanteln består av ett korrosionståligt material (teflon). PH 70 har dubbel mantel och saknar jordningsskärm. Kabeldata: Tillverkningsstd./Grundtyp... VDE 253 / EEC800 Godkänd, testad av... CE Färg:... Orange yttermantel Provspänning VDC Matningsspänning / 240 VAC Effekt... 70W / 84W Avstånd mellan kontaktpunkter: meter Max Arbetstemperatur C Max Exponeringstemperatur C Lägsta förläggningstemperatur... min 30 o C Minsta böjningsradie... min 50 mm Diameter... 7,8 x 5,6 mm Vikt kg/1000m Art.nr... VX V Benämning:... Velox PH 70 VAC Tulltaxekod PH 70 är tillverkad med en mantel av PFA. Tabell 1: Kabeltyp Effekt (W/m) Längd max* (m) VELOX PH * vid 10% effektbortfall. Uppbyggnad Isolering Om två kablar förläggs parallellt i samma kanal, standardkanal, får man en parallellresistiv konstanteffektskabel med en effekt av upp till 140 W/m. 2 kablar förlagda parallellt i kanal ref.nr

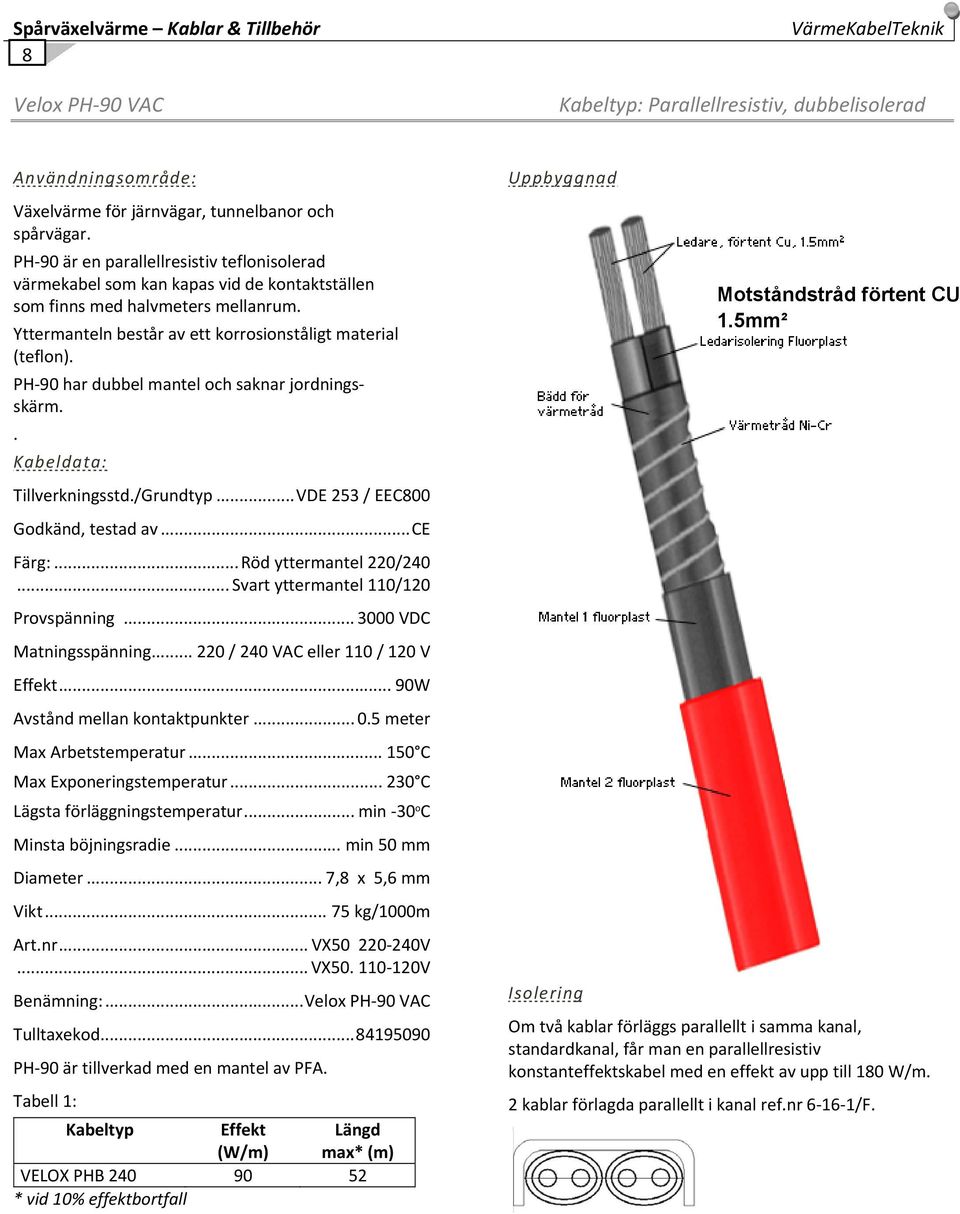

8 Spårväxelvärme Kablar & Tillbehör 8 Velox PH 90 VAC VärmeKabelTeknik Kabeltyp: Parallellresistiv, dubbelisolerad Användningsområde: Växelvärme för järnvägar, tunnelbanor och spårvägar. PH 90 är en parallellresistiv teflonisolerad värmekabel som kan kapas vid de kontaktställen som finns med halvmeters mellanrum. Yttermanteln består av ett korrosionståligt material (teflon). PH 90 har dubbel mantel och saknar jordningsskärm.. Kabeldata: Tillverkningsstd./Grundtyp... VDE 253 / EEC800 Godkänd, testad av... CE Färg:... Röd yttermantel 220/ Svart yttermantel 110/120 Provspänning VDC Matningsspänning / 240 VAC eller 110 / 120 V Effekt... 90W Avstånd mellan kontaktpunkter meter Max Arbetstemperatur C Max Exponeringstemperatur C Lägsta förläggningstemperatur... min 30 o C Minsta böjningsradie... min 50 mm Diameter... 7,8 x 5,6 mm Vikt kg/1000m Art.nr... VX V... VX V Benämning:... Velox PH 90 VAC Tulltaxekod PH 90 är tillverkad med en mantel av PFA. Tabell 1: Kabeltyp Effekt (W/m) Längd max* (m) VELOX PHB * vid 10% effektbortfall Uppbyggnad Isolering Motståndstråd förtent CU 1.5mm² Om två kablar förläggs parallellt i samma kanal, standardkanal, får man en parallellresistiv konstanteffektskabel med en effekt av upp till 180 W/m. 2 kablar förlagda parallellt i kanal ref.nr /F.

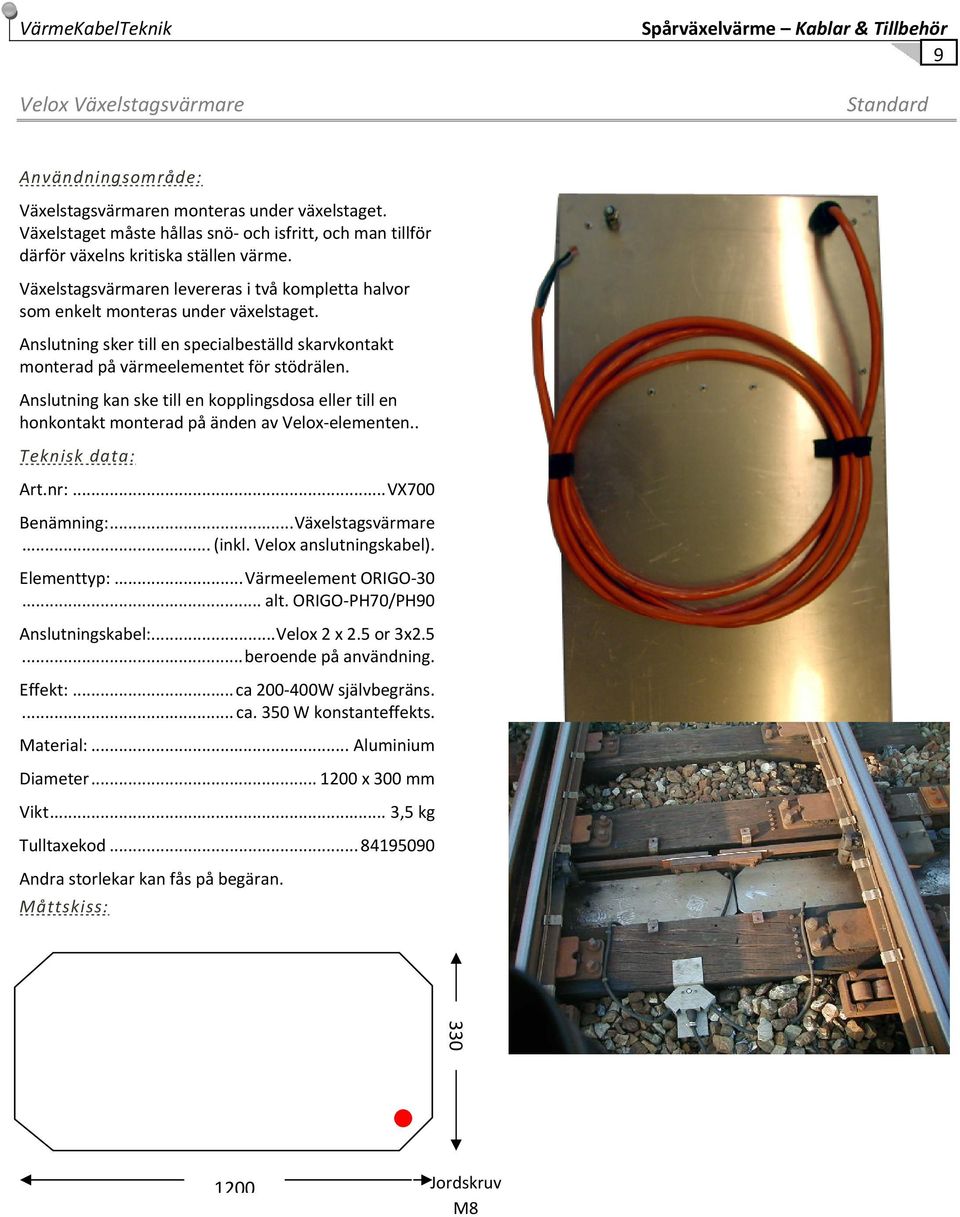

9 VärmeKabelTeknik Velox Växelstagsvärmare Spårväxelvärme Kablar & Tillbehör 9 Standard Användningsområde: Växelstagsvärmaren monteras under växelstaget. Växelstaget måste hållas snö och isfritt, och man tillför därför växelns kritiska ställen värme. Växelstagsvärmaren levereras i två kompletta halvor som enkelt monteras under växelstaget. Anslutning sker till en specialbeställd skarvkontakt monterad på värmeelementet för stödrälen. Anslutning kan ske till en kopplingsdosa eller till en honkontakt monterad på änden av Velox elementen.. Teknisk data: Art.nr:... VX700 Benämning:... Växelstagsvärmare... (inkl. Velox anslutningskabel). Elementtyp:... Värmeelement ORIGO alt. ORIGO PH70/PH90 Anslutningskabel:... Velox 2 x 2.5 or 3x beroende på användning. Effekt:... ca W självbegräns.... ca. 350 W konstanteffekts. Material:... Aluminium Diameter x 300 mm Vikt... 3,5 kg Tulltaxekod Andra storlekar kan fås på begäran. Måttskiss: Jordskruv M8

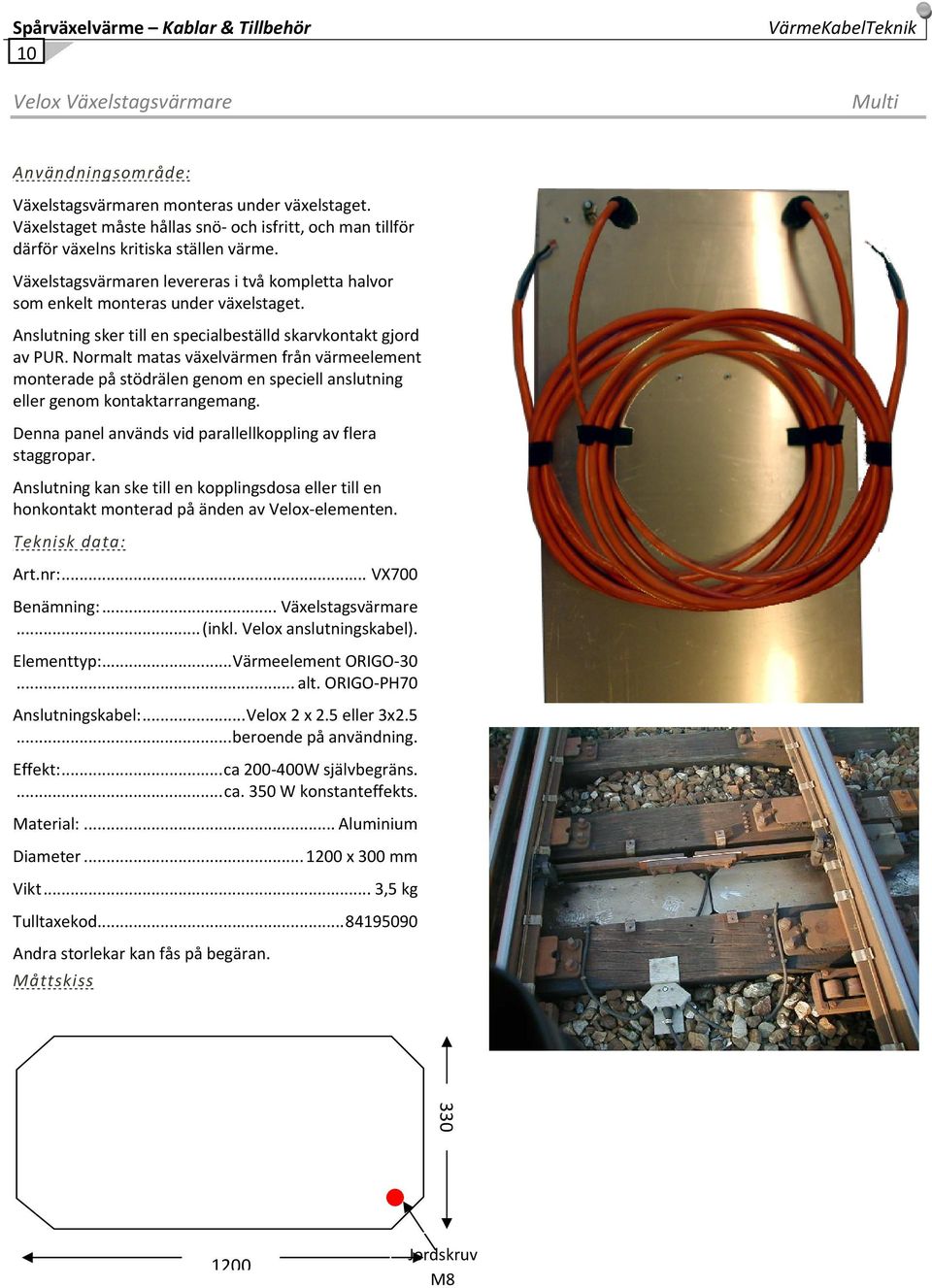

10 Spårväxelvärme Kablar & Tillbehör 10 Velox Växelstagsvärmare VärmeKabelTeknik Multi Användningsområde: Växelstagsvärmaren monteras under växelstaget. Växelstaget måste hållas snö och isfritt, och man tillför därför växelns kritiska ställen värme. Växelstagsvärmaren levereras i två kompletta halvor som enkelt monteras under växelstaget. Anslutning sker till en specialbeställd skarvkontakt gjord av PUR. Normalt matas växelvärmen från värmeelement monterade på stödrälen genom en speciell anslutning eller genom kontaktarrangemang. Denna panel används vid parallellkoppling av flera staggropar. Anslutning kan ske till en kopplingsdosa eller till en honkontakt monterad på änden av Velox elementen. Teknisk data: Art.nr:... VX700 Benämning:... Växelstagsvärmare... (inkl. Velox anslutningskabel). Elementtyp:... Värmeelement ORIGO alt. ORIGO PH70 Anslutningskabel:... Velox 2 x 2.5 eller 3x beroende på användning. Effekt:... ca W självbegräns.... ca. 350 W konstanteffekts. Material:... Aluminium Diameter x 300 mm Vikt... 3,5 kg Tulltaxekod Andra storlekar kan fås på begäran. Måttskiss Jordskruv M8

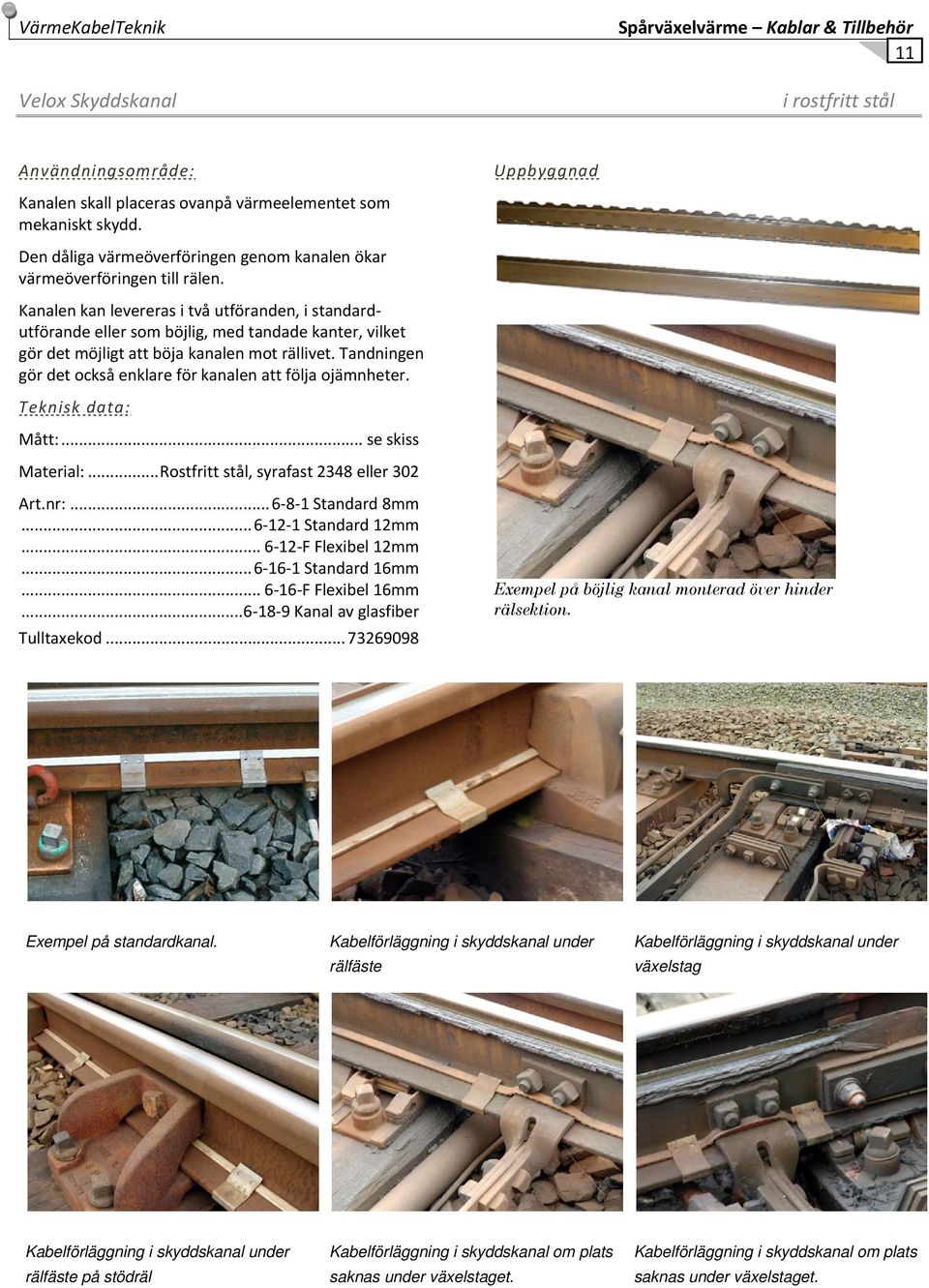

11 VärmeKabelTeknik Velox Skyddskanal Spårväxelvärme Kablar & Tillbehör 11 i rostfritt stål Användningsområde: Uppbyggnad Kanalen skall placeras ovanpå värmeelementet som mekaniskt skydd. Den dåliga värmeöverföringen genom kanalen ökar värmeöverföringen till rälen. Kanalen kan levereras i två utföranden, i standardutförande eller som böjlig, med tandade kanter, vilket gör det möjligt att böja kanalen mot rällivet. Tandningen gör det också enklare för kanalen att följa ojämnheter. Teknisk data: Mått:... se skiss Material:... Rostfritt stål, syrafast 2348 eller 302 Art.nr: Standard 8mm Standard 12mm F Flexibel 12mm Standard 16mm F Flexibel 16mm Kanal av glasfiber Tulltaxekod Exempel på böjlig kanal monterad över hinder rälsektion. Exempel på standardkanal. Kabelförläggning i skyddskanal under rälfäste Kabelförläggning i skyddskanal under växelstag Kabelförläggning i skyddskanal under rälfäste på stödräl Kabelförläggning i skyddskanal om plats saknas under växelstaget. Kabelförläggning i skyddskanal om plats saknas under växelstaget.

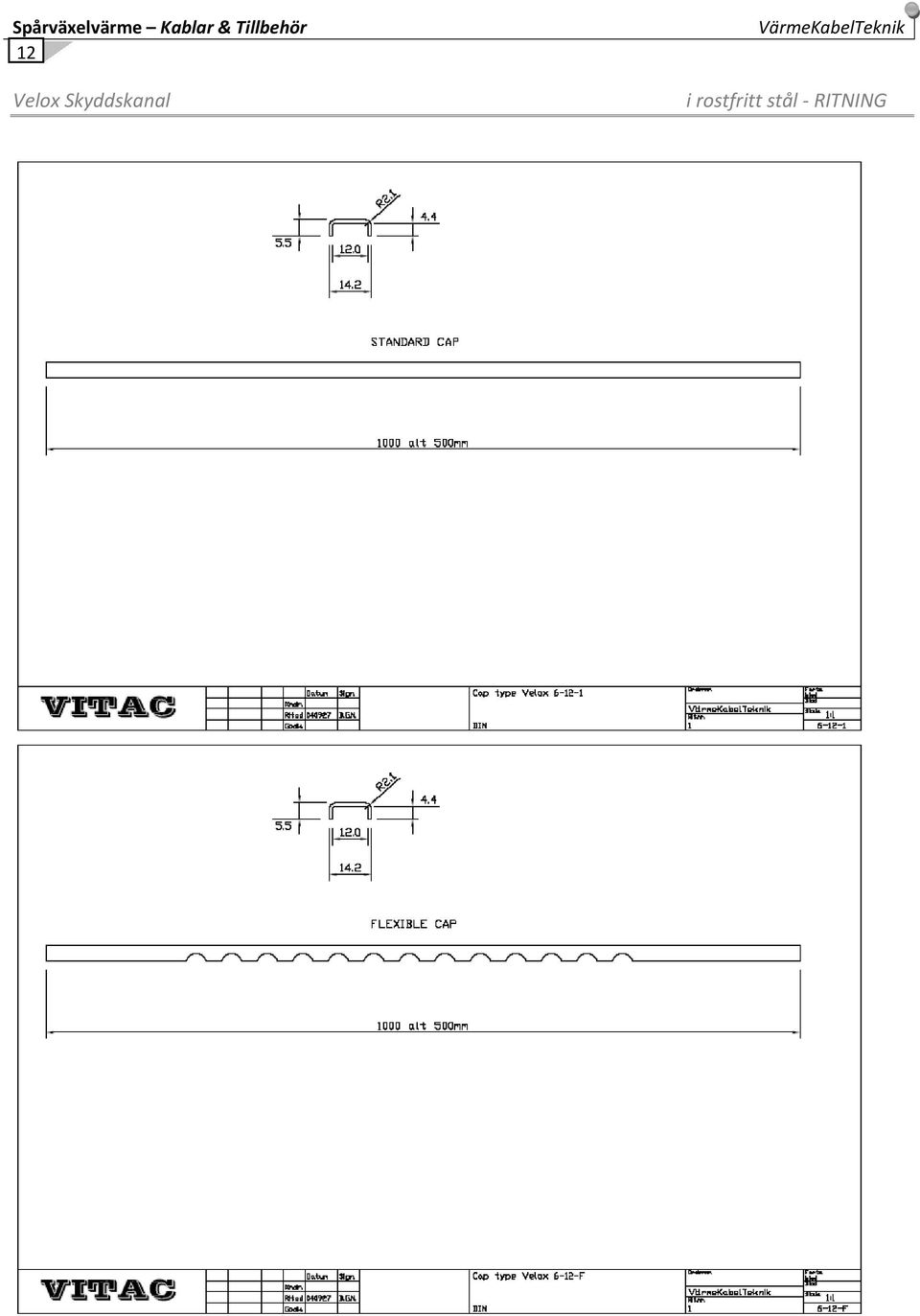

12 Spårväxelvärme Kablar & Tillbehör 12 Velox Skyddskanal VärmeKabelTeknik i rostfritt stål RITNING

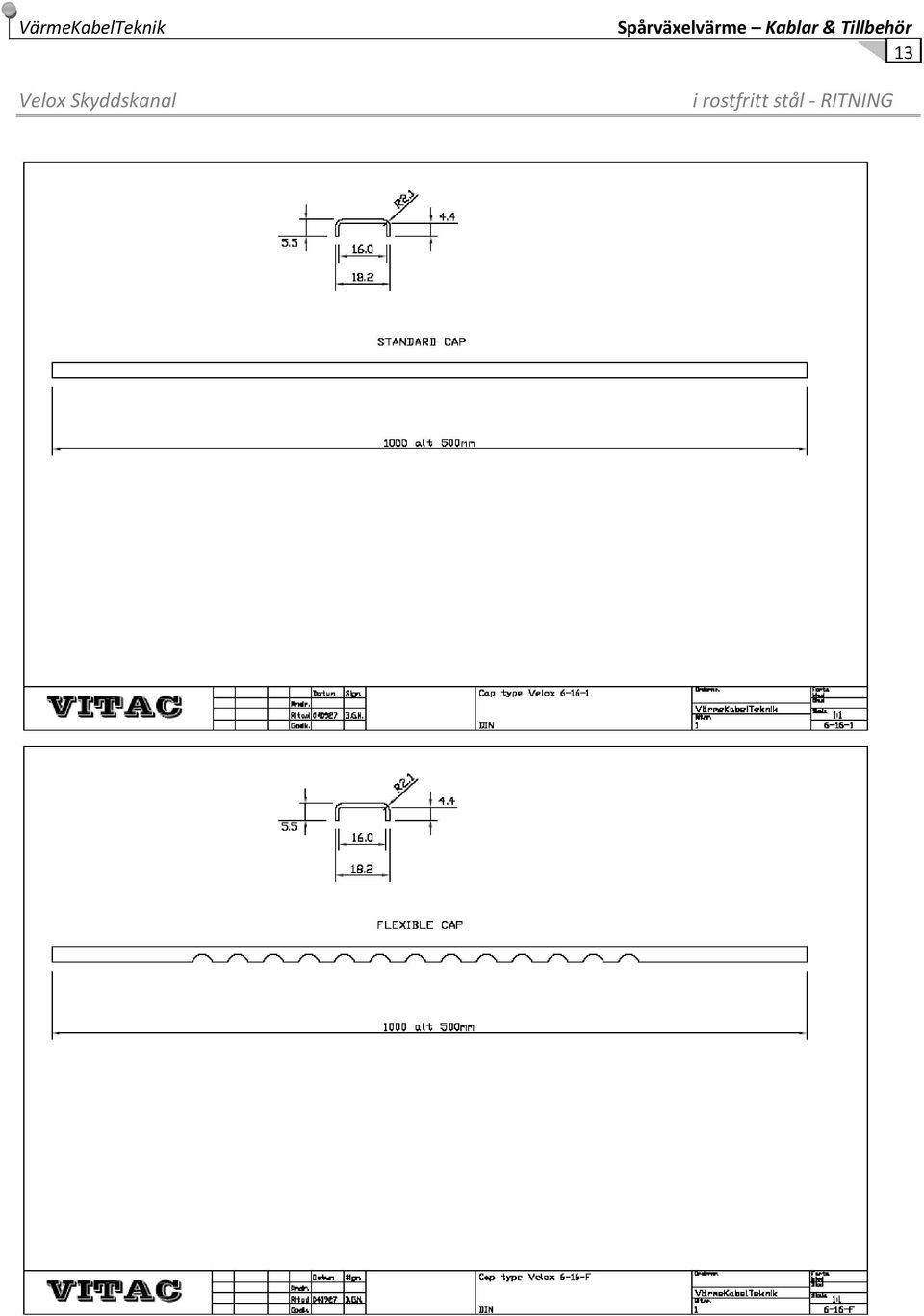

13 VärmeKabelTeknik Velox Skyddskanal Spårväxelvärme Kablar & Tillbehör 13 i rostfritt stål RITNING

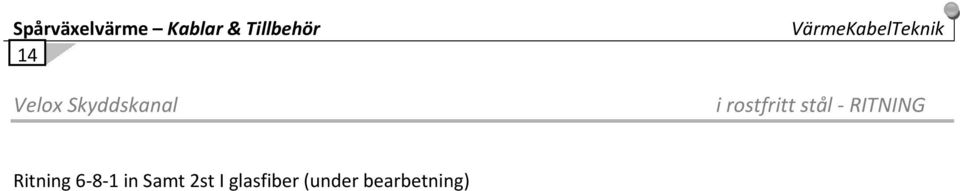

14 Spårväxelvärme Kablar & Tillbehör 14 Velox Skyddskanal VärmeKabelTeknik i rostfritt stål RITNING Ritning in Samt 2st I glasfiber (under bearbetning)
15 VärmeKabelTeknik Spårväxelvärme Kablar & Tillbehör 15 Velox Montageklammer Användningsområde: Uppbyggnad Klammer användes för att hålla värmeelement eller värmekabel med skyddskanal på plats på rälfoten. Klammer finns i ett antal storlekar och bredder för speciella tilledningar. Teknisk data: Mått:... enligt ritning Material... Rostfritt stål 304, EN10088, alternativt CS70 Tulltaxekod RÖRLIG RÄL Typiska profiltjocklekar Rörlig räl mm Rörlig räl mm Rörlig räl mm STÖDRÄL Rörlig räl 25 mm, inskuren (C Klam Rörlig räl nacke 20 22mm Rörlig räl nacke 16 18mm Rörlig räl nacke 13mm Klammer för Stödräl 13 mm Klammer för dubbelhuvad räl Tungspetsklammer 13mm Klammer monterade på inskuren rälfot DC KLAMMER SPECIALKLAMMER Anmärkning: Stödräl 34 mm/dc (C Klammer 34 Klammer för foten på dubbelhuva räl S Klammer 10 mm S Klammer mm S Klammer mm Slangklammer SS Förlängningsplatta Fästband Klammer i 3 storlekar bereonde på rälsektionens varierande tjocklek Metallkanal får inte monteras så att det blir kortslutning där det finns isolering. Värmeelement skall förläggas utan kanal på sådana ställen. Värmekabel under utskuret rälfäste.

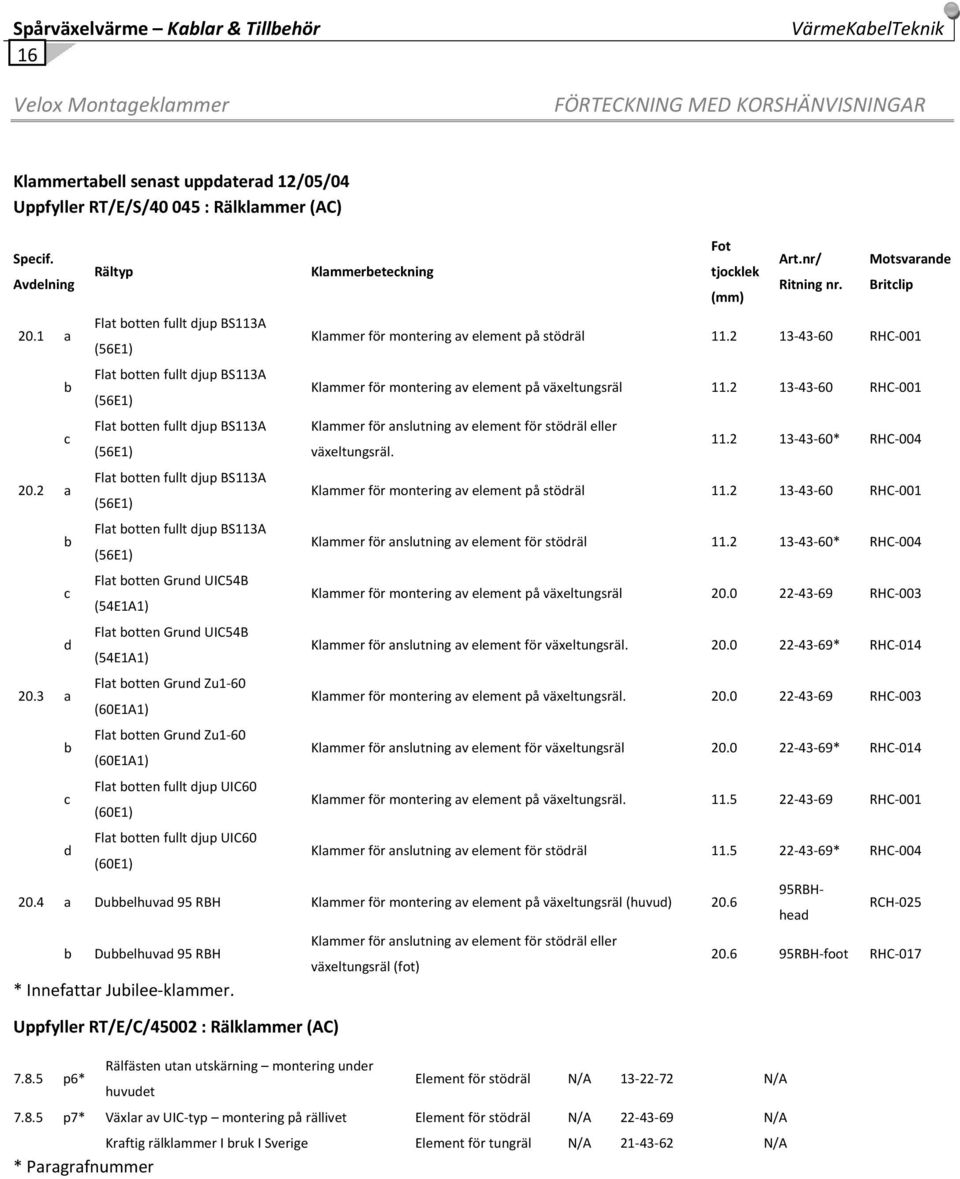

16 Spårväxelvärme Kablar & Tillbehör 16 Velox Montageklammer VärmeKabelTeknik FÖRTECKNING MED KORSHÄNVISNINGAR Klammertabell senast uppdaterad 12/05/04 Uppfyller RT/E/S/ : Rälklammer (AC) Specif. Avdelning 20.1 a b c 20.2 a b c d 20.3 a b c d Rältyp Flat botten fullt djup BS113A (56E1) Flat botten fullt djup BS113A (56E1) Flat botten fullt djup BS113A (56E1) Flat botten fullt djup BS113A (56E1) Flat botten fullt djup BS113A (56E1) Flat botten Grund UIC54B (54E1A1) Flat botten Grund UIC54B (54E1A1) Flat botten Grund Zu1 60 (60E1A1) Flat botten Grund Zu1 60 (60E1A1) Flat botten fullt djup UIC60 (60E1) Flat botten fullt djup UIC60 (60E1) Klammerbeteckning Fot tjocklek (mm) Art.nr/ Ritning nr. Motsvarande Britclip Klammer för montering av element på stödräl RHC 001 Klammer för montering av element på växeltungsräl RHC 001 Klammer för anslutning av element för stödräl eller växeltungsräl * RHC 004 Klammer för montering av element på stödräl RHC 001 Klammer för anslutning av element för stödräl * RHC 004 Klammer för montering av element på växeltungsräl RHC 003 Klammer för anslutning av element för växeltungsräl * RHC 014 Klammer för montering av element på växeltungsräl RHC 003 Klammer för anslutning av element för växeltungsräl * RHC 014 Klammer för montering av element på växeltungsräl RHC 001 Klammer för anslutning av element för stödräl * RHC a Dubbelhuvad 95 RBH Klammer för montering av element på växeltungsräl (huvud) 20.6 b Dubbelhuvad 95 RBH * Innefattar Jubilee klammer. Uppfyller RT/E/C/45002 : Rälklammer (AC) Klammer för anslutning av element för stödräl eller växeltungsräl (fot) Rälfästen utan utskärning montering under p6* huvudet Element för stödräl N/A N/A p7* Växlar av UIC typ montering på rällivet Element för stödräl N/A N/A Kraftig rälklammer I bruk I Sverige Element för tungräl N/A N/A * Paragrafnummer 95RBHhead RCH RBH foot RHC 017

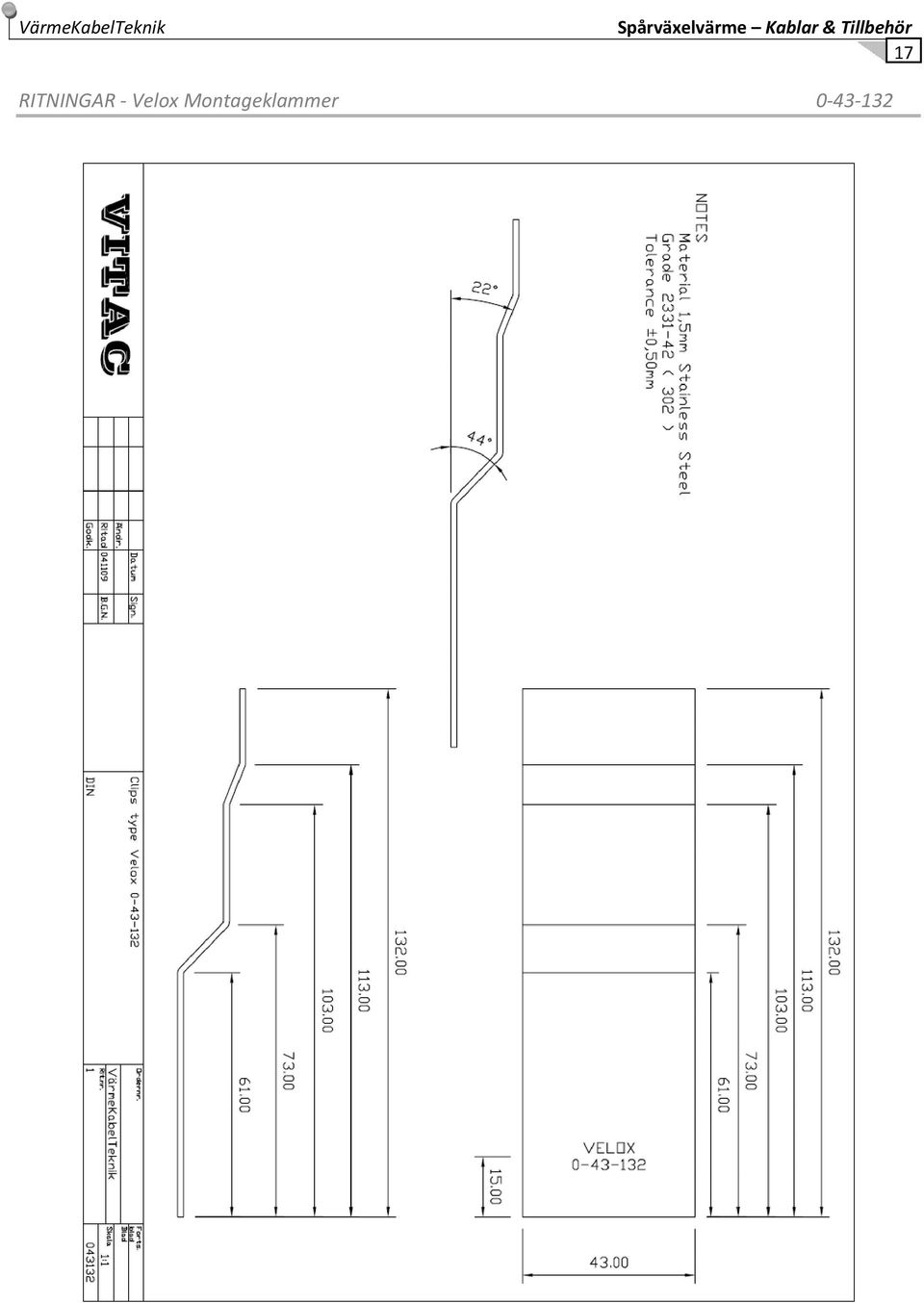

17 VärmeKabelTeknik Spårväxelvärme Kablar & Tillbehör 17 RITNINGAR Velox Montageklammer
18 Spårväxelvärme Kablar & Tillbehör 18 VärmeKabelTeknik RITNINGAR Velox Montageklammer

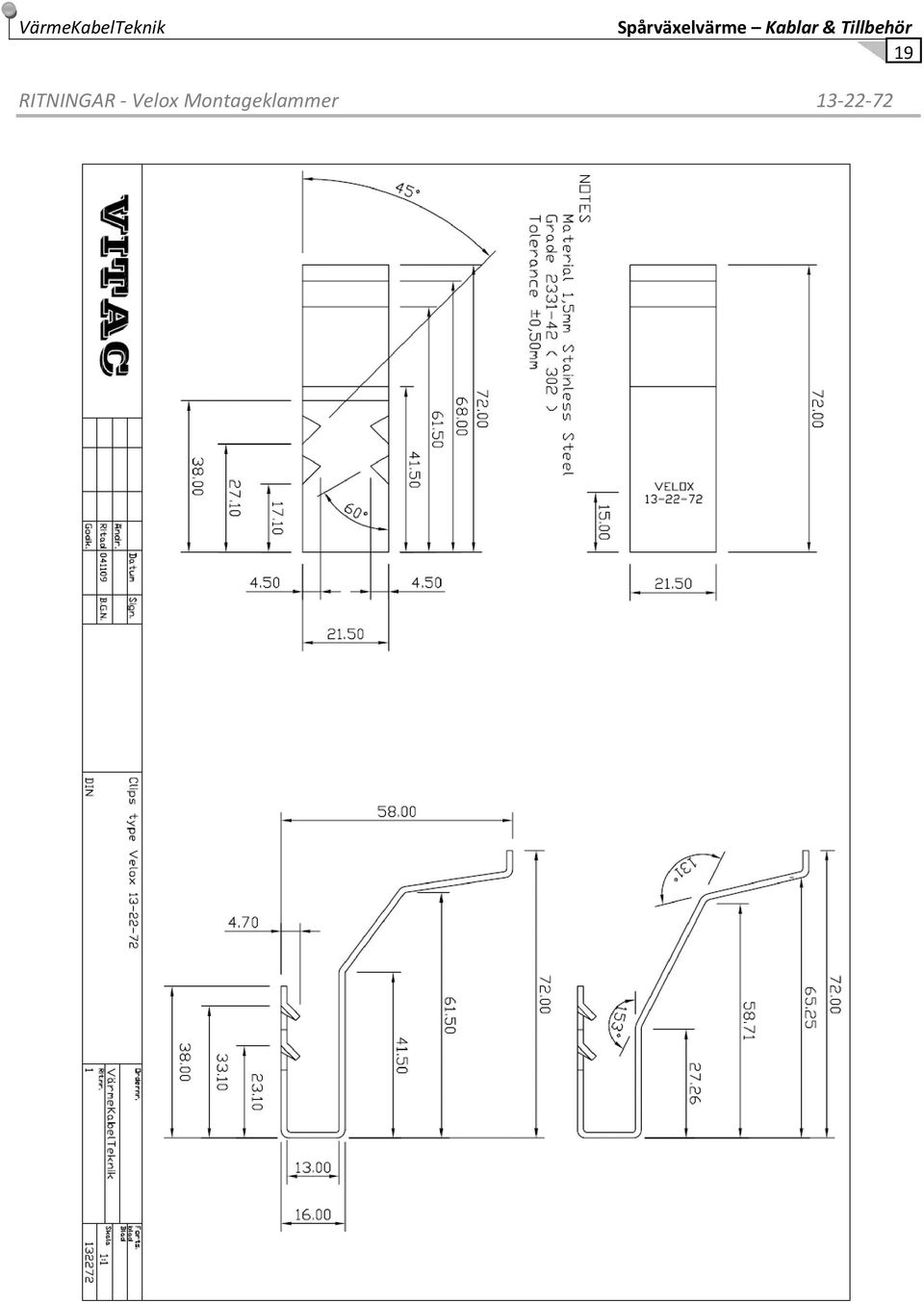

19 VärmeKabelTeknik Spårväxelvärme Kablar & Tillbehör 19 RITNINGAR Velox Montageklammer

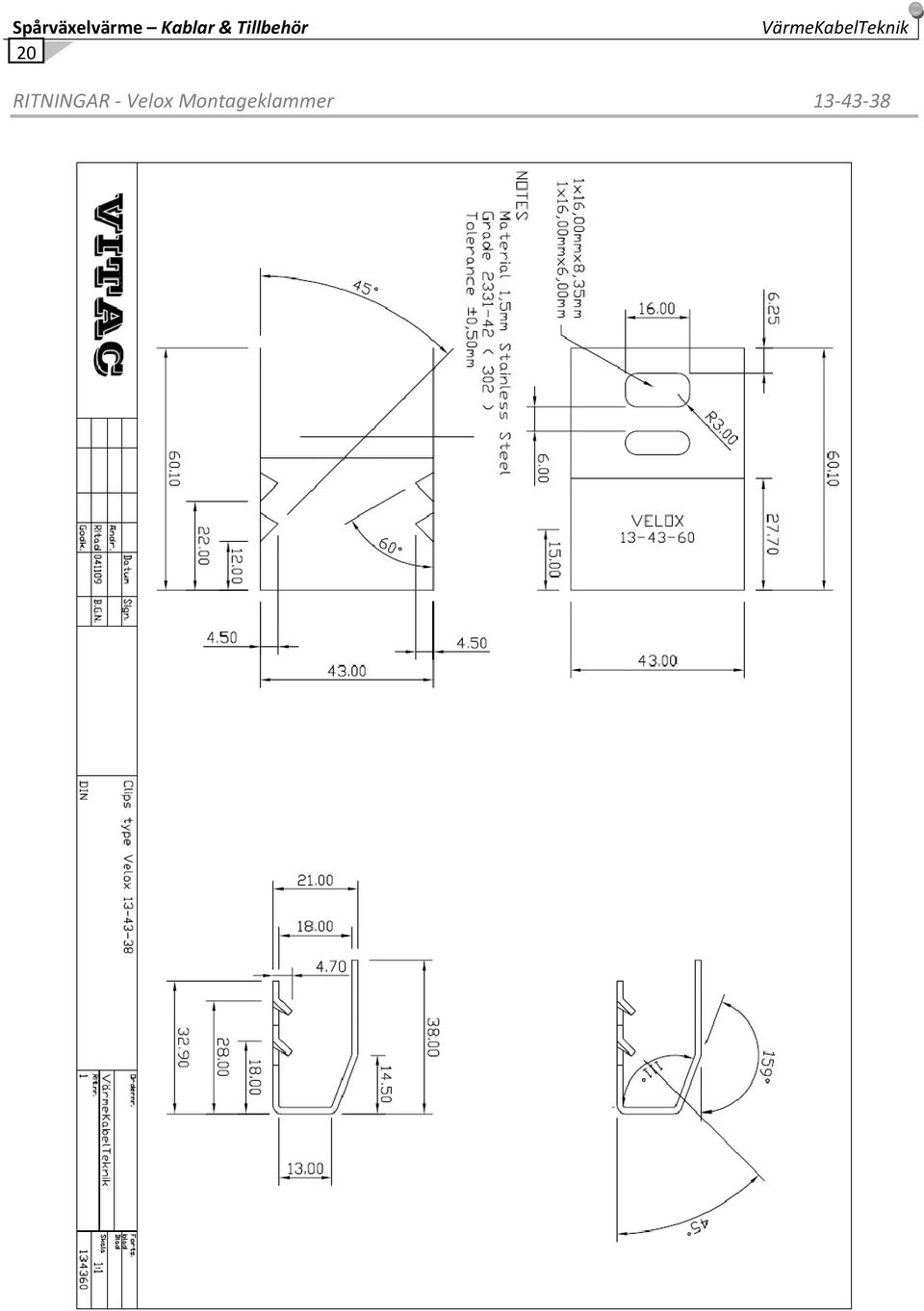

20 Spårväxelvärme Kablar & Tillbehör 20 VärmeKabelTeknik RITNINGAR Velox Montageklammer
21 VärmeKabelTeknik Spårväxelvärme Kablar & Tillbehör 21 RITNINGAR Velox Montageklammer
22 Spårväxelvärme Kablar & Tillbehör 22 VärmeKabelTeknik RITNINGAR Velox Montageklammer
23 VärmeKabelTeknik Spårväxelvärme Kablar & Tillbehör 23 RITNINGAR Velox Montageklammer
24 Spårväxelvärme Kablar & Tillbehör 24 VärmeKabelTeknik RITNINGAR Velox Montageklammer
25 VärmeKabelTeknik Spårväxelvärme Kablar & Tillbehör 25 RITNINGAR Velox Montageklammer
26 Spårväxelvärme Kablar & Tillbehör 26 VärmeKabelTeknik RITNINGAR Velox Montageklammer
27 VärmeKabelTeknik Spårväxelvärme Kablar & Tillbehör 27 RITNINGAR Velox Montageklammer
28 Spårväxelvärme Kablar & Tillbehör 28 VärmeKabelTeknik RITNINGAR Velox Montageklammer
29 VärmeKabelTeknik Spårväxelvärme Kablar & Tillbehör 29 RITNINGAR Velox Montageklammer
30 Spårväxelvärme Kablar & Tillbehör 30 VärmeKabelTeknik RITNINGAR Velox Montageklammer
31 VärmeKabelTeknik Spårväxelvärme Kablar & Tillbehör 31 RITNINGAR Velox Montageklammer
32 Spårväxelvärme Kablar & Tillbehör 32 VärmeKabelTeknik RITNINGAR Velox Montageklammer
33 VärmeKabelTeknik Spårväxelvärme Kablar & Tillbehör 33 RITNINGAR Velox Montageklammer
34 Spårväxelvärme Kablar & Tillbehör 34 VärmeKabelTeknik RITNINGAR Velox Montageklammer
35 VärmeKabelTeknik RITNINGAR Velox Montageklammer Spårväxelvärme Kablar & Tillbehör 35 Power Rail 750 V UTGÅR
36 Spårväxelvärme Kablar & Tillbehör 36 RITNINGAR Velox Specialklammer VärmeKabelTeknik Rail 95 RBH
37 VärmeKabelTeknik RITNINGAR Velox Specialklammer Spårväxelvärme Kablar & Tillbehör RAIL 95 RBH HEAD
38 Spårväxelvärme Kablar & Tillbehör 38 RITNINGAR Velox Specialklammer VärmeKabelTeknik RAIL 95 RBH FOOT
39 VärmeKabelTeknik Spårväxelvärme Kablar & Tillbehör 39 Velox 4 vägsblock Användningsområde: 4 vägsblocket är ett specialtillverkat kopplingsblock med en 8 ledarkabel som matar 4 element. Anslutningen till värmeelementet uppfyller IP68 och har säkerhetslåsning. Kablarna kopplas in i blocket med isolerade krympförbindningar. Blocket levereras med fyra tilledningar med sockelkopplingar 900mm/1200mm och med 80m anslutningskabel med 8 ledare. Teknisk data: 4 vägsblocket och anslutningskabeln är formsprutade i polyuretan, vilket är extremt motståndskraftigt mot olja, fukt och ultraviolett strålning och överträffar skyddsklass IP67. 4 vägsblocket har två 1.2m långa anslutningskablar med honkontakter och två 0.8m långa anslutningskablar med honkontakter. 8 ledarkabeln (se separata data på sidan 23): 8m 8 x 2.5mm² polyuretankabel i enlighet med CE och VDE 0282 klass 5. Alternativt utförande i stället för honkontakten levereras ett kopplingsrör. Se datablad sidan 53. Färg (yttre mantel):... Orange eller svart Ledare, färg, mantlad:... 2 x gul... nr 1 Stödräl... 2 x blå... nr 2 Tungräl... 2 x brun... nr 3 Tungräl... 2 x svart... nr 4 Stödräl Mått anslutningskabel mm Ø Min. temperatur: C Max. temperatur: C Isolationsmotstånd... >100 Mohm Kabeln har TC koppar som standard. Ledarmotstånd.:... TC 2.5mm² max Ω/km Artikelnummer...VX316O (O = Orange)... VX316B (B = Svart) Tulltaxekod Uppbyggnad Block märkt med 1,2,3,4. Sett från början av växeln finns 1,2 till vänster och 3,4 till höger. Testmetod 4 st 2 ledarkablar med honkontakter förbinds med 8 ledarkabeln med hjälp av krympkontaktdon. Ledaruppsättningen provas individuellt med 1500VDC, isolationsprov och prov av ledningssammanhang, liksom okulär och måttinspektion för att garantera gjutstycken utan hålrum och med full bindning till kabeln. Därefter placeras ledaruppsättningen i ett formverktyg (för 4 vägsblock) som fylls med polyuretan (PUR), vilken sedan härdas enligt tillverkarens rekommendationer tills full härdning uppnås. Slutkontroll görs, liksom ett sista elektriskt test, innan blocket förpackas och skickas.
40 Spårväxelvärme Kablar & Tillbehör 40 Velox 4 vägsblock VärmeKabelTeknik Ritning
41 VärmeKabelTeknik Velox 4 vägsblock Spårväxelvärme Kablar & Tillbehör 41 Ritning Technical data, see pages Technical data, see page 48
42 Spårväxelvärme Kablar & Tillbehör 42 Velox Anslutningskabel VärmeKabelTeknik med kontaktdon Användningsområde: Denna anslutningskabel är formsprutad i ett stycke i polyuretan eller gummi, PUR. Stiften sätts fast i sockeln genom formsprutning och kan inte ges ändrad anslutning. Formsprutningsprocessen gör att kabeln klarar ett dragprov där den utsätts för en kraft av över 400N. Kontakten är försedd med en säkerhetslåsring. Teknisk data: Kabel... PUR 2 x 2.5mm² (20 A)... PCP 2 x 1.5mm² (16 A) Kontaktresistans... <0.01 Ohm Isolationsresistans... >500M Ohm Driftspänning VDC/440VAC Arbetstemperatur... PUR C... PCP C Kontaktmaterial:... guldplät. Kopparbaslegering... (guldplät. enligt MIL G ). Kontakten förbinds... med ledare genom lödning. Ledarresistans... TC 1.5mm² max 13.3ohm/m... TC 2.5 mm² max 8.21ohm/m Material i styrpinne rostfritt stål Mantel... PUR, polyuretan, dubbelt isolerad... PCP polykloropren, dubbelt isolerad, Konti Kabeldimension... 10mm Ø Art.nr... VX227 Honkontakt inkl. låsring 2 x 2.5 mm²... VX223 Hankontakt inkl. låsring 2 x 2.5 mm²... VX229 Honkontakt inkl. låsring 2 x 1.5 mm²... VX230 Hankontakt inkl. låsring 2 x 1.5 mm² Tulltaxekod Prov hos SP i Borås visar utmärkt styrka. Alla kablar provas med 240V under vatten innan de lämnar fabrik. Uppbyggnad Hankontakt med skarvhylsa Honkontakt med skarvhylsa
43 VärmeKabelTeknik Velox Anslutningskabel Spårväxelvärme Kablar & Tillbehör 43 utan kontaktdon Användningsområde Anslutningskabel från skåp till anslutningsblock genom en kopplingslåda eller en kabelskarv (se separat datablad). Teknisk data: Kabel... Velox 2x2.5mm²... Velox 2x1.5mm² Färg:... orange 2.5mm²/svart 1.5mm² Mantel:... Yttermantel i polyuretan Provspänning: V. Nominal 750 Volt. Area:... 2 x 2.5 mm²/2 x 1.5mm² Ledare (förtent koppar): mm² standard Isoleringsresistans: Mohm Ledare:... Svart 1.5mm 1 x vit... 1 x blå... Orange: 2.5mm 1 x blå... 1 x svart Tillverkningsstd.:... VDE 0282 Klass 5 Mantel:... Polyuretan, dubbelisolerad... Klass II VDE 0295 Klass 5 Ledarmoststånd.: TC 1.5 mm² max Ω/m VDE TC 2.5mm² max. 8.21Ω/m Dimension kabel mm Ø Art.nr:... VX224 (2.5 mm²)... VX..(1.5 mm²) Tulltaxekod Teknisk data Polyuretan, PUR/TPU vs rubber PCP/CR Termiska egenskaper Termiskt motstånd Förkortning (1) PUR/TPU PCP/CR CENELEC-typ 20,000 h ( C) h ( C) Kortslutning ( C) Resistans mot kyla, ( C) Mekaniska egenskaper Draghållfasthet (N/mm²) 25 >10 Förlängning vid brott (%) 300 >300 Vibrationsresistans Utmärkt Bra Flexibilitet (2) Tillfredsst. Utmärkt Elektriska egenskaper Inre resistivitet vid 20 C(Ωcm) 10 e12 10 e10 Dielektricitetskonstant vid 1 khz 7 8 Uppbyggnad Förkortning (1) PUR/TPU PCP/CR CENELEC-typ Brandegenskaper Flambeständig Nej Ja Halogenfri Ja Nej Frätande förbränningsgaser Nej Ja Rökutveckling Medel stark Resistent till Joniserande strålning (kgy) Lösningar (3) Tillfredsst. Tillfredsst. Olja och bränsle (3) Bra Bra Syror och alkaliska lösningar (3) Tillfredsst. Utmärkt Vatten/hydrolyser (3) Utmärkt Bra Väder/UV-strålning Bra bra
44 Spårväxelvärme Kablar & Tillbehör 44 Velox 8 ledarkabel VärmeKabelTeknik 8 x 2.5mm² 4 x 2.0mm² 8 x 6.0mm² Användningsområde: Matningskabel från apparatskåp till kopplingsblock via kopplingsdosa eller kabelskarv (se data sid 41). Teknisk data: Kabel... Velox 8 x 2.5 mm² *... Velox 8 x 4.0 mm²... Velox 8 x 6.0 mm² Färg... orange eller svart Mantel... Yttre mantel i polyuretan Provspänning V. Nominellt 750 V Isolationsresistans Mohm Ledare*:... 2 x gul... 2 x blå... 2 x brun... 2 x svart Ledarresistans... TC 1.5 mm² max 13.3 ohm/m VDE TC 2.5mm² max ohm/m Tillverkningsnorm... VDE 0282 Klass 5 Dimension: mm Ø Artikelnummer 8 x 2,5 mm² svart med k tråd.. VX303 KB 8 x 2,5 mm² Orange med k tråd... VX303 KO 8 x 4 mm² svart med k tråd... VX303 4KB 8 x 4 mm² Orange med k tråd. VX303 4KO 8 x 6 mm² svart... VX303 4B 8 x 6 mm² Orange... VX303 4O 8 x 6 mm² svart med k tråd... VX303 6KB 8 x 6 mm² Orange med k tråd. VX303 6KO Tulltaxekod * 4 mm² kan också fås på begäran. Data polyuretan PUR/TPU mot gummi PCP/CR Uppbyggnad Förkortning (1) PUR/TPU PCP/CR CENELEC-typ Termiska egenskaper Termiskt motstånd 20,000 h ( C) h ( C) Kortslutning ( C) Resistans mot kyla, ( C) Mekaniska egenskaper Draghållfasthet (N/mm²) 25 >10 Förlängning vid brott (%) 300 >300 Vibrationsresistans Utmärkt Bra Flexibilitet (2) Tillfredsst. Utmärkt Elektriska egenskaper Inre resistivitet vid 20 C(Ωcm) 10 e12 10 e10 Dielektricitetskonstant vid 1 khz 7 8 Förkortning (1) PUR/TPU PCP/CR CENELEC-typ Brandegenskaper Flambeständig Nej Ja Halogenfri Ja Nej Frätande förbränningsgaser Nej Ja Rökutveckling Medel stark Resistent till Joniserande strålning (kgy) Lösningar (3) Tillfredsst. Tillfredsst. Olja och bränsle (3) Bra Bra Syror och alkaliska lösningar (3) Tillfredsst. Utmärkt Vatten/hydrolyser (3) Utmärkt Bra Väder/UV-strålning Bra bra
45 VärmeKabelTeknik Skyddskåpa Spårväxelvärme Kablar & Tillbehör 45 in Aluminium för 4 vägsblock Användningsområde: Skyddar 4 vägsblocket mot mekanisk åverkan, till exempel när rälen maskinborstas. Teknisk data: Material... Aluminium... (se egenskaper nedan) Högsta omgivningstemperatur C Mått... se ritning Artikelnummer... VX230 svart 950 x VX231 gul 950 x VX232 gul 850 x 700 Tulltaxekod Kåpan levereras med två bultar med saxpinnar och sex skruvar M5 x 40mm + brickor. Den har förstansade hål. Uppbyggnad Egenskap DIN Värde Thickness 2 5mm Spec. Vikt (g/cm 3 ) A 0.65 Spec. Vikt (g/cm 3 ) E modul (N/mm²) E modul (N/mm²) Slagstyrka +20 C Slagstyrka +20 C (KJ/m²) 0 C 5.1 (KJ/m²) 0 C 20 C C Expansionskoefficient Expansionskoefficient Vid 20 C Lagring 1h 90 C (10 4 /k) Vid 20 C Lagring 1h 90 C (10 4 /k) Shore hårdhet Shore hårdhet Vicatprov, mjuk spets ISO Vicatprov, mjuk spets VST/A ( C) VST/A ( C) Färg Exempel Gul Svart Liknande: RAL 1003 Liknande: RAL. Färg Kåpan monterad mellan sliprar med sex skruvar Kåpan monterad på sliper med bultar och saxpinnar
46 Spårväxelvärme Kablar & Tillbehör 46 Skyddskåpa VärmeKabelTeknik i Aluminium för 4 vägsblock Användningsområde: Skyddar 4 vägsblocket mot mekanisk åverkan, till exempel när rälen maskinborstas. Teknisk data: Material... Aluminium (min. ALmg3) Mått... se ritning Artikelnummer... VX307 Tulltaxekod Kåpan levereras med två bultar med saxpinnar. Den har förstansade hål. Mått Exampel Andra storlekar på begäran.
47 VärmeKabelTeknik Spårväxelvärme Kablar & Tillbehör 47 Velox Kopplingsbox 1601 Användningsområde Vattentät kopplingsbox. Teknisk data: Material... Polykarbonat... Stöt och UV tåligt... Flamskydd... Låsmuttrar av rostfritt stål i locket... 3 kabelgenomföringar av typ... M32 QUIXX membran ingår Skyddsklass... IP65 Kabelinföringar utbrytningar för... kabelintag M20 M40 Kabelprov C Typ /tom Färg... grå (RAL 7035) Yttermått x 180 x 91 mm Artikelnummer... VX1601 tom box... VX1601A med integrerat... VX1601B däck/genomför. Tulltaxekod Förpackat i antal paket... 1 Uppbyggnad På begäran kan kopplingsboxen levereras med genomföringar och integrerat däck (Siemens) Genomföring på plats
48 Spårväxelvärme Kablar & Tillbehör 48 Velox Kopplingsbox VärmeKabelTeknik NY Under Uppbyggnad Under Uppbyggnad
49 VärmeKabelTeknik Spårväxelvärme Kablar & Tillbehör 49 Velox SL Block Användningsområde: Ersättningsbox för den kopplingsbox som finns vid svenska järnvägar. Med den här boxen har man möjlighet att utföra tester från en plats utanför spåret med hjälp av de 8 ledarkablar som matar systemet. Kopplingsboxen skyddas av en gul täckplåt. Teknisk data: Material... polykarbonat... Motståndskraftigt mot stötar och UV strålning... Flamskydd... Låsmuttrar av rostfritt stål i täckplåten.... Tre kabelgenomföringar av typ M32 QUIXX membran Skyddsklass... IP65 Kabelintag utbrytningar, från M20 upp till M40 Kabelprov C Typ /tom Färg... grå (RAL 7035) Yttermått x 180 x 91 mm Artikelnummer... SJ 0 tom box... SJ 1 främre box... SJ 2 bakre box Förpackat i antal paket... 1 Tulltaxekod Velox täckplåt monterad över box Monterad Velox täckplåt med sprintlås
50 Spårväxelvärme Kablar & Tillbehör 50 Velox SL Block VärmeKabelTeknik Ritning
51 VärmeKabelTeknik Velox Terminal block IP68 Spårväxelvärme Kablar & Tillbehör 51 TH399 Technical data: 32A V~ 4 T85 C IP68 2 BAR Uppbyggnad Usable cable according to ambient temperature Ambient temperature Suitable cable Smallest crosssectional Largest crosssectional 3P 3G1,5mm² 3G 4mm² T85 H05SS F 5P 5G1.5mm² 5G2.5mm² 3P 3G1.5mm² 3G 4mm² T40 H05VV F 5P 5G1.5mm² 5G 4mm² Torque force Tube Cable gland body 2.5 Nm Ø 29 PA66 UL94 V2 GWT 850 PA66GF UL94 V0 GWT 960 Cable gland body nu 2.5 Nm Ø 24 4 Nm Ø c +125 c Part.no T H A X 1 A TH020 terminal block protection with V exit and high IP degree. Supply kit: not assembled elements, dinghy + cables gland + O ring. To choose terminal block refers to TH020
52 Spårväxelvärme Kablar & Tillbehör 52 Velox Terminal block IP68 VärmeKabelTeknik TH400 Technical data: 32A 4 450V~ T85 C IP68 5 BAR Uppbyggnad Usable cable according to ambient temperature Ambient temperature Suitable cable Smallest crosssectional 3G1,5mm² Largest crosssectional 3G 4mm² 3P T85 H05SS F 5P 5G1.5mm² 5G2.5mm² 3P 3G1.5mm² 3G 4mm² T40 H05VV F 5P 5G1.5mm² 5G 4mm² Torque force Tube Cable Cable gland gland body body nu 3P 2.5 Nm Ø Nm Ø 24 5P 2.5 Nm Ø 29 4 Nm Ø 29 Plastic Material PA66 UL94 V2 GWT 850 C PA66GF UL94 V0 GWT 960 C Rubbers Sealing inserts: TPE V Seals: SILICONE Silicon Inserts Nickled brass Zinc passivated steel End barrier insert STD insert WP insert 20 C +125 C Terminal block 2 to 6 poles with high IP rate. Captive screw Supply kit: items not assembled. Dinghy + cables gland + O ring. Part.no T H B X X A Standards EN60529: 1991+A1:2000 IPX8: 20MT PROOF; 60 MIN EN :2004 EN :2004
53 VärmeKabelTeknik Velox Plug Socket Connector IP68 Spårväxelvärme Kablar & Tillbehör 53 TH384 Technical data: 16A 400V 1.5 T85 C IP68 Uppbyggnad Plastic Material PA66 UL94 V2 GWT 850 C Black Grey RAL C 20 C +125 C Nickled brass AG= Silverplated brass Zinc passivated steel Rated Current 16A Rated impulse voltage 6 KV Impulse withstand voltage 7,3 KV Range of temperature C Cable max 3G 1.5 H07RN F Faston > Plastic part only > For universal cylindric pin Ø 2 Standards 2 poles connection socket plug. IP68 protection. Easy wiring. Crimp or bush connection. Supply kit: modules not inserted. Part.no T H B X 2 X Interchangeable modules EN60529: 1991+A1:2000 IPX6: 5 MT PROOF; 3 h IPX8: MT; 3 min Accessories: Part.no T H F X 2 X Interchangeable fruits
54 Spårväxelvärme Kablar & Tillbehör 54 Velox Plug Socket Connector IP68 VärmeKabelTeknik TH405 Technical data: IP BAR 5 MT 1 ORA Uppbyggnad Plastic Material 25A V~ PA66 UL94 V2 GWT 850 C Black Grey RAL C 20 C +125 C Nickled brass AG= Silverplated brass Zinc passivated steel Rated Current 25A Rated impulse voltage 6 KV Impulse withstand voltage 7,3 KV Range of temperature C Cable max 3G 2.5 H07RN F Faston IP68 > For universal cylindric pin Ø 2 Standards Omologation Pending 2 poles plug socket connection. Easy wiring. Crimp or bush connection, or hybrid crimp/brush. Standard kit: disconnected elements with mounted plug terminal. Modules not inserted. Double seal interchangeable fruits To be continued next page.
55 VärmeKabelTeknik Velox Plug Socket Connector IP68 Spårväxelvärme Kablar & Tillbehör 55 TH405 Part.no T H B X X X Cable diameter Ø 5 14 mm Part.no T H F X 2 X Cable diameter Ø 5 14 mm Double Seal Interchangeable fruits Double seal interchangeable fruits Accessories
56 Spårväxelvärme Kablar & Tillbehör 56 VärmeKabelTeknik Velox Tee Plug 6DB Double Yellow Seal Yellow seal 15,5 8 Accessories Ø 5 14 mm 15,5 12 Ø 9 14 mm Yellow Seal 15,5 2 Holes Ø Yellow Seal 15,5 3 Holes Ø Yellow Seal 15,5 4 holes Ø Yellow Seal 15,5 Slot Ø 11 x Yellow seal 15,5 1 hole Ø Yellow Seal 15,5 Blind hole Black Sal 15,5 8,5 Ø 5 9 mm Modules adapter for TH poles version Modules adapter for TH poles version 6DB00750C 6 pole closure cap to hook modules in TH DB00400C 6 pole closure cap with silicon belt to hook modules in TH DB00900C Closure cap with silicon belt for TH CC CE Black Grey 7035 Closure cap for TH LF Hole Ø LF Blind hole Adapter for nut CH Ø 24mm For small dimensions or soft (silicon rubber) cables, the adapter applied on nut compress even more the seal on the cable.
57 VärmeKabelTeknik Velox Kabelskarvdon Spårväxelvärme Kablar & Tillbehör 57 Torr Användningsområde: Donet används för att förbinda två kablar utan att använda krympslang eller kabelmassa. Kabelskarvdonet är ett torrskarvdon och är mycket enkelt att använda. Kabelskarvdonet är försett med två förskruvningar, PG29, IP65. Kabeldiameterns storlek rättar sig efter vilken förskruvning som används. Detta kabelskarvdon kan användas för alla kablar, varvid maximal kabeldiameter är den som en 40mm förskruvning kan ta. Vid behov kan mindre förskruvningar tillhandahållas tillsammans med en reduceringshylsa ner från 40mm. Teknisk data: Material... Förstärkt kompositmaterial Skyddsklass... IP65 (max kabeldiam. 25mm) Dimension x 42 mm Vikt gr med 2 PG 29 plastförskruvningar Artikelnummer... PG29 blå VX (kabeldiam.) beroende på om förskruvningar används. Artikelnummer... M40 svart VX (kabeldiam.) beroende på om förskruvningar används (32mm) Tulltaxekod Förpackning... 1 skarvrör, 1 förskruvning och 10 isolerade skarvhylsor 2.5mm² (gul färg), vulkaniserande tejp ca 1m tejp rulle. Uppbyggnad Mått 300mm Ø 42mm PG29/M40
58 Spårväxelvärme Kablar & Tillbehör 58 VärmeKabelTeknik Anvisningar för skarvning med polyuretanfylld skarvform Viktiga anmärkningar Dessa anvisningar är viktiga för en rad olika raka skarvar och grenskarvar under lågspänning. De visar typiska arrangemang, men procedurerna är samma för alla skarvvarianter. Instruktionerna förutsätter att kablarna är strömlösa. Instruktionerna är endast avsedda som orientering och förutsätter att man alltid följer normala skarvningsprocedurer. Gör er av med allt avfall och allt förpackningsmaterial på ett säkert sätt. Det spill som råkar bli skall genast bort. Skarva inte i ett trångt, oventilerat utrymme. Undvik att andas in ångorna från hartshärdningen. Ha på skyddshandskar. Sådana skall alltid finnas tillgängliga vid hantering av hartser som kallgjuts. Se till att hud och ögon inte kommer i kontakt med ämnet. Om kontakt sker av misstag, skölj området med stora mängder vatten. Full hälso och säkerhetsinformation fås på begäran. 1. Raka skarvar Mått för avisolering Kabelstorlek mm² Dimension X mm Telefon/Test/Styrning 25
59 VärmeKabelTeknik Spårväxelvärme Kablar & Tillbehör 59 Anvisningar för skarvning med polyuretanfylld skarvform Skarvning av kablarna Rengör och minska eventuella armeringar och blymantel och skav bort yttermanteln från armeringarna till en punkt 10 mm utanför skarvformen. Använd vid kabelskarvningen de hylsor som följer med eller andra godkända typer. För kraftkablar använder man distansdon för faser (om sådana bifogats) nära hylsorna, och under alla omständigheter får man se till att ha minst 10 millimeters avstånd mellan hylsorna. En typisk koppling för en grenskarv visas nedan här har mekaniska hylsor använts. Avlägsna isoleringen från båda ändarna av jordningsdonet se bild ovan. Sätt fast flätan på huvudkabelns armeringar med hjälp av konstanttrycksfjäder 1. När man fäster flätändarna låter man flätan sträcka sig förbi fjädern, sätter på ett fullt varv av fjädern och viker sedan flätan bakåt över fjäder 2, enligt bild. Kapa allt överskott. För raka skarvar använder man helt enkelt fjäder 1 på varje sida av skarven. Fäst flätan enligt bild med hjälp av de mindre fjädrarna på ledningen. Vik var och en av flätans ändar bakåt över sig själv så som visas i teckningen ovan, och kapa allt överskott. Om det finns en förgreningskabel så förbinder man flätan med den kabeln enligt beskrivningen ovan. Gör skarven färdig När jordflätans anslutningar är gjorda placerar man undre halvan av skarvformen runt skarven och mitt under den. Använd en bågfil och kapa formens ändar för att passa kablarna. Avståndet mellan hylsorna måste vara minst 10 mm. Knäpp nu ihop de båda formhalvorna. Allmänna anvisningar Använd PVC tejp vid kabelinföringarna för att försegla skarvformen. Blanda hartset enligt anvisning på hartsförpackningen och häll det i skarvformen tills denna är helt fylld. Sätt till sist på locket på påfyllningshålet. Se till att kabelskarven ligger plant och att både kablar och skarv har stöd oberoende av varandra. För tillämpningar upp till 1000 volt kan skarvarna fyllas när de är belastade. Den färdiga skarven bör man inte täcka över på två timmar, så att hartset kan härda helt. Därefter kan man fylla igen över den. Se till att det inte förekommer några rörelser hos kabelledarna medan hartset härdar.
60 Spårväxelvärme Kablar & Tillbehör 60 VärmeKabelTeknik Anteckningar
61 VärmeKabelTeknik Spårväxelvärme Kablar & Tillbehör 61 Anteckningar
62 Spårväxelvärme Kablar & Tillbehör 62 VärmeKabelTeknik Telefon: Hemsida: Industrihuset Södra Hedensbyn 43 S HÄLLINGSJÖ S SKELLEFTEÅ Sverige Sverige Fax: Fax:
