1 Innovativ dimensionering av naturstenfasader MinBaS-dagen , Stockholm

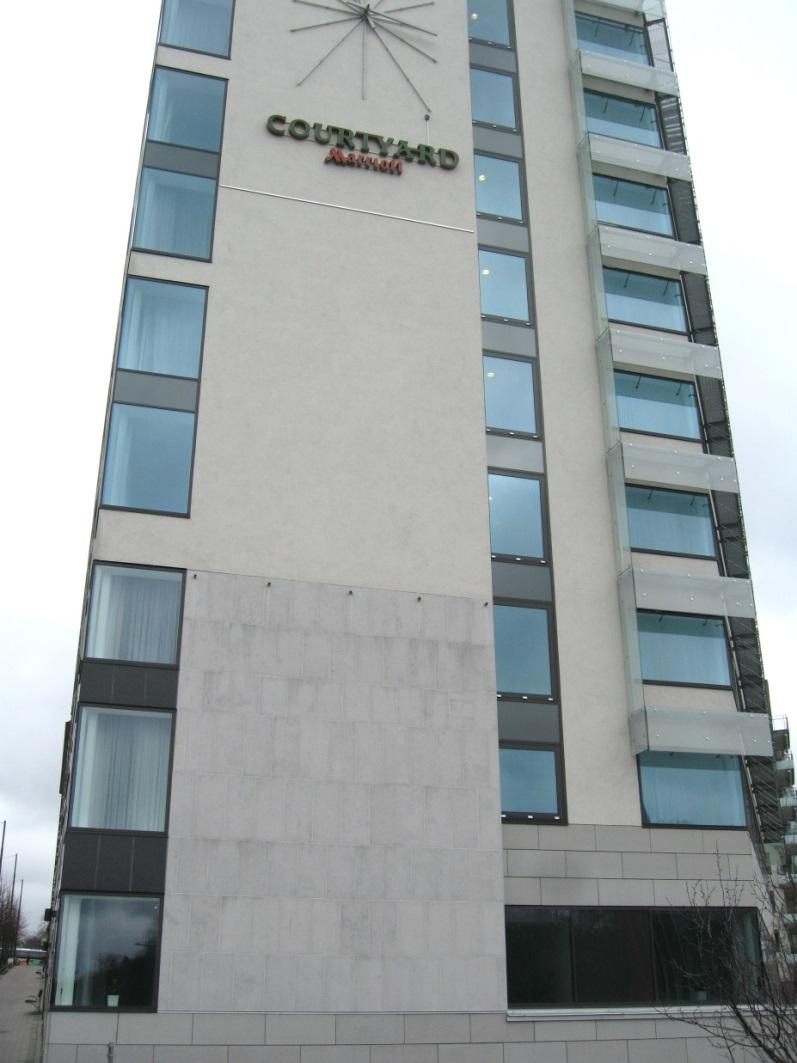

2 Nygammal monteringsteknik Säker och beständig montering av tunna stenplattor på fasader med fästmassa xx

3 Deltagare CBI/RISE: Björn Schouenborg & Magnus Döse Stenutveckling: Christer Kjellén Närkesten: Mikael Medin Minera: Terje Holstad Ardex: Björn Hellman PCI/BASF: Göran Sanderoth Emmaboda granit: Joakim Steen Stenentreprenader: Anders Einarsson Södermalms Sten: Thomas Raudsepp Nordskiffer: Björn Jansson Borghamns Stenförädling: Mats-Ola Ericsson SP: Per-Anders Johansson Mapei: Alf Ruud

4 Arbetsgrupper State-of-the-art för limmade fasader. Helst alla varianter men med fokus på de monterade med cementbaserad fästmassa Provningsmetod för laboratorieprovning av beständighet hos fästmassa-sten-underlag (2 typer underlag idag) Dimensioneringsverktyg för vindlaster Utbildningsaktiviteter Kommunikationsaktiviteter, övriga Slutrapportering, icke att förglömma

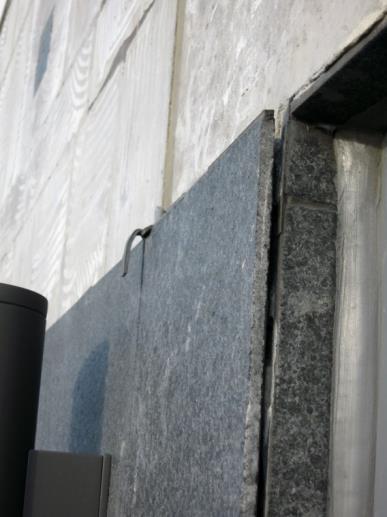

5 State-of-the-art Erfarenheter av montering med fästmassa: Fungerar ibland men ofta ej Mörka stensorter med problem? Ofta fel i utförande/konstruktion Krav på underlaget Rätt fästmassa Begränsning i plattformat?

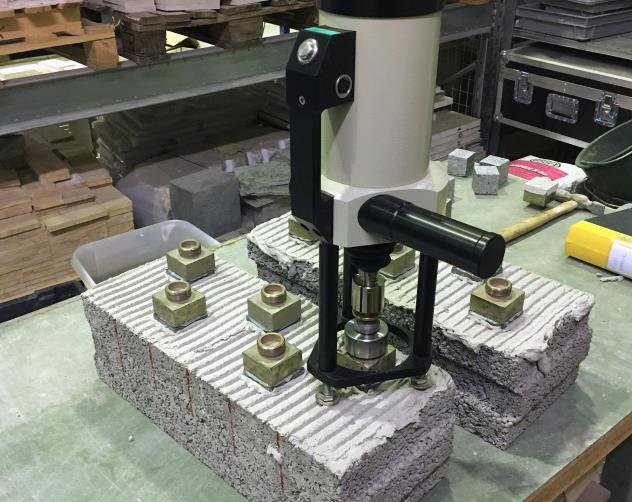

6 Utveckling av laboratoriemetod för vidhäftning SS-EN 1348: Fästmassor för keramiska plattor Bestämning av draghållfasthet för cementbundna fästmassor Kan vi ta den rakt av eller måste den anpassas för natursten?

7 Provningsmatris Kalksten (Norrvange): Referens och våt för båda stenunderlagen (obehandlad betong och lättklinkerblock) Diabas (Brännhult): Referens och temperatur för båda stenunderlagen Granit (ICE-green): Referens och temperatur för båda stenunderlagen Skiffer (Offerdal): Referens, våt, temperatur och frost för båda stenunderlagen

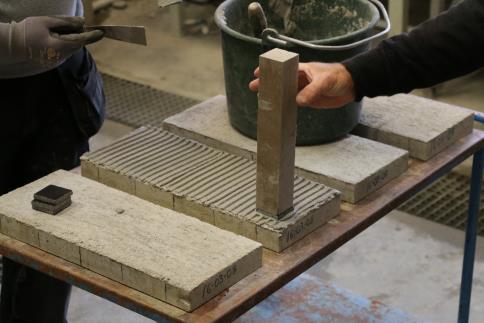

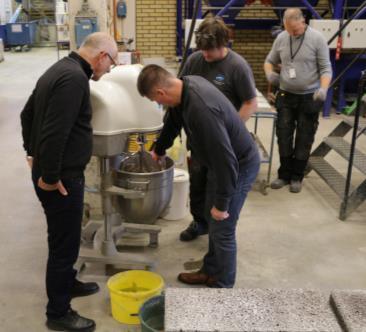

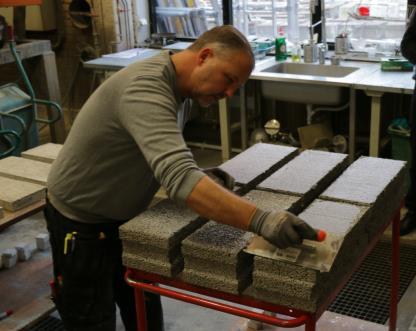

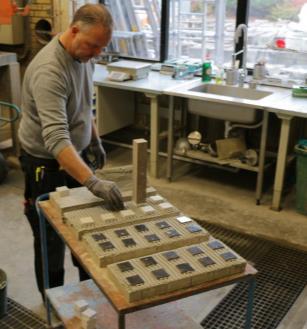

8 Film finns att visa. Här en mer stillsam visning

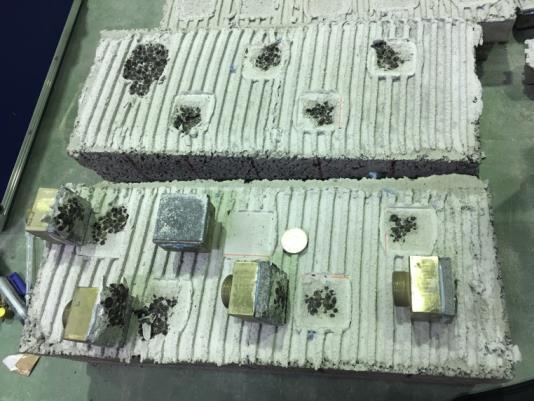

9 Resultat i bild

10 Diabas Brännhult

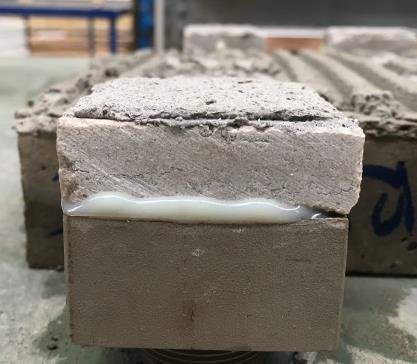

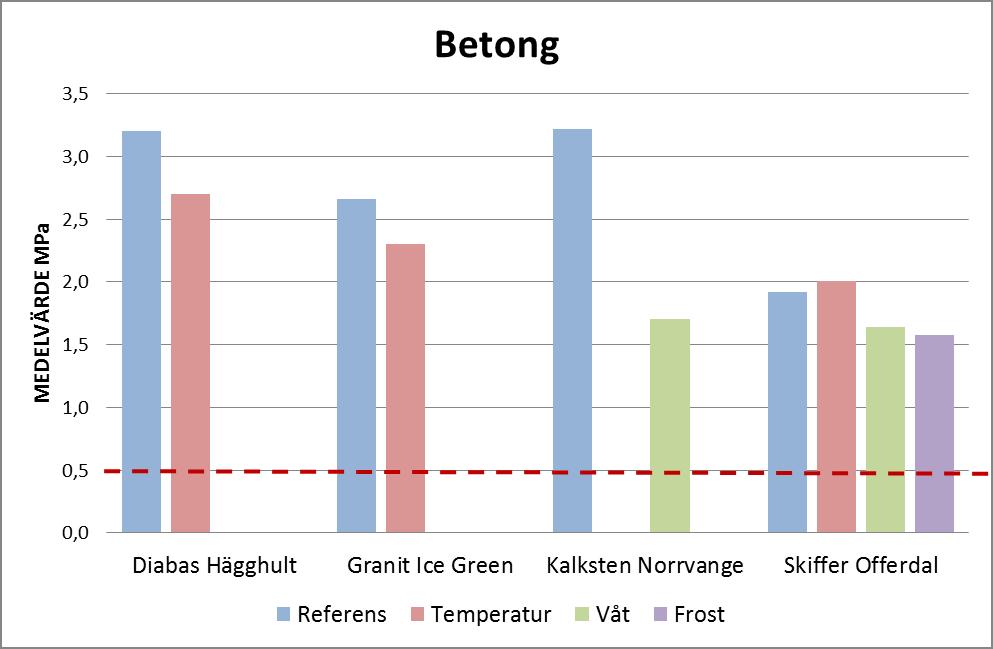

11 Resultat, preliminär sammanfattning Inget material eller fästmassa(ardex) föll ur ramen. I de flesta fall var vidhäftningen > 1,5 MPa. Finns ett gränsvärde på 0,5 MPa enligt provningstandard. Ardex säger att de uppger vidhäftning till 1 MPa eller bättre vilket stämmer väl överens med våra resultat (efter klimatbelastning!) Dock noterades skillnader mellan materialens referensprover och prover som utsatts för temperatur, våtlagring och frostcykling. För lättklinker ofta brott i underlaget dvs klinkermaterialets interna vidhäftning kollapsade först.. För betong ofta brott mellan fästmassa och naturstensmaterialet I enstaka fall i limning mellan fasadsten och metallkloss. Offerdalskiffern hade ibland brott längs dess skiktplan Temperaturpåverkan för både vit och mörk bergart (tydligt för betong) Frost- och våt-cykling påverkar, men tydligast för underlag betong Lättklinker är svårt utvärdera då underlaget förefaller påverkas kraftigt av olika cyklingar (våt-frost-temp), då väldigt poröst OCH heterogent material

12 Fältexponeringsplats En bonus men viktig då de accelererade klimatbelastningsmetoderna aldrig fullt ut kan ersätta verklighetens långtidstest. Ständig fråga: Hur många år motsvarar labprovningen? Tanken är att dessa L-stöd med prover får stå kvar på obestämd tid. Förhoppningsvis kompletteras med fler varianter av sten, fästmassor osv. Utvärdering visuellt och bomknackning. Mer?

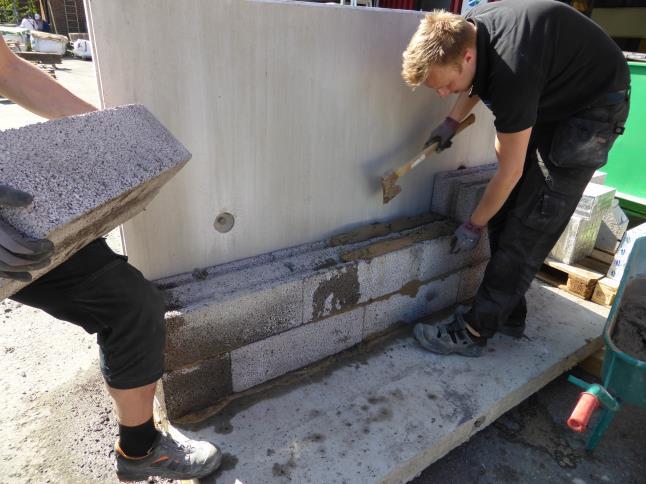

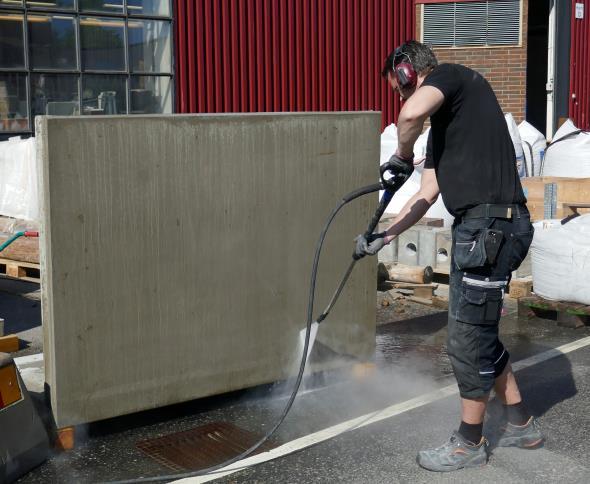

13 Fältexponering för långtidsförsök Tvätta bort formolja L-stöd nr 2 för lättklinkerbetongmur som bakgrund

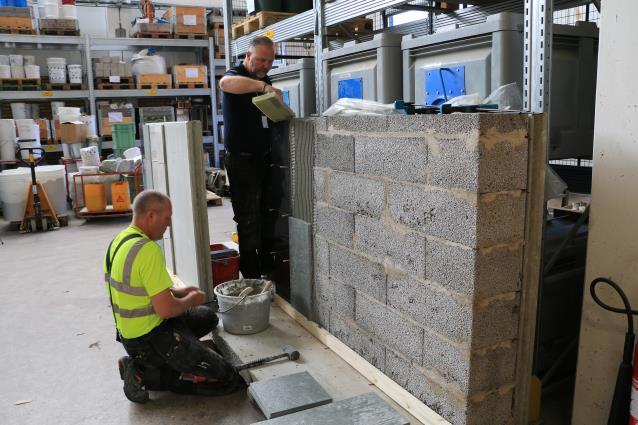

14 Professionell plattsättning

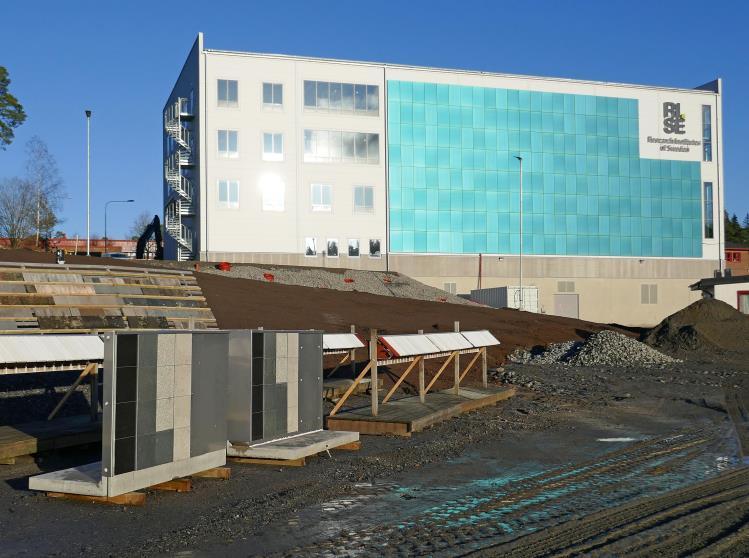

15 Plåtskydd och ut på fältprovplats bredvid Awitar

16 Resultat Tekniska rapporter: SOTA och provningsmetod Notis i tidskriften STEN Notis i Aktuella Byggen PM till Fasadhäftet Info på Stenindustriförbundets årsmöten Info på MinBaS-dagarna Utbildningsinsatser kommer. Sannolikt en certifiering av företag och/eller personer Branschgemensamma Riktlinjer för användning

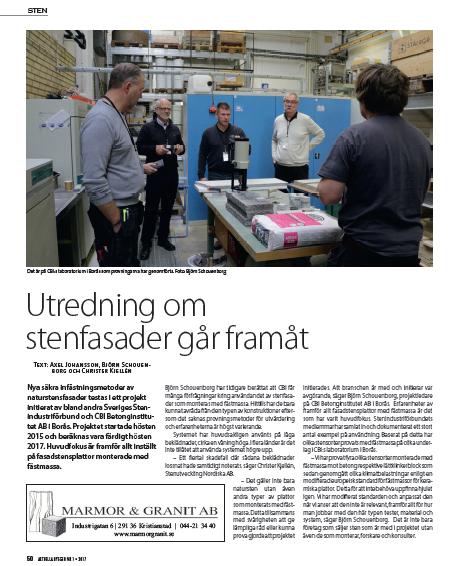

17 Artiklar och Fasadhäfte (tillägg) Aktuella Byggen nr 1, 2017

18 Nya riktlinjer Branschgemensamma riktlinjer för användning Diskuterades på möte 12:e december 2017 Tas upp på Stenindustriförbundets årsmöte och i Tekniska kommittéen

19 Fortsatt arbete efter projektslut Fasadhäfte Fältexponering Fler fästmassetyper Fler stensorter, med hög och låg vattenabsorption? Fler underlag? Prefab frigolit/puts m fl.? Utbildning - auktorisation via STEN/RISE?

20 Tack för uppmärksamheten Med nya företagets mall KONTAKTUPPGIFTER Björn Schouenborg RISE Research Institutes of Sweden Samhällsbyggnad CBI
