FRAMTIDENS MULTISYSTEM FÖR GENOMLYSNING OCH SKELETT

Transkript

1 FRAMTIDENS MULTISYSTEM FÖR GENOMLYSNING OCH SKELETT

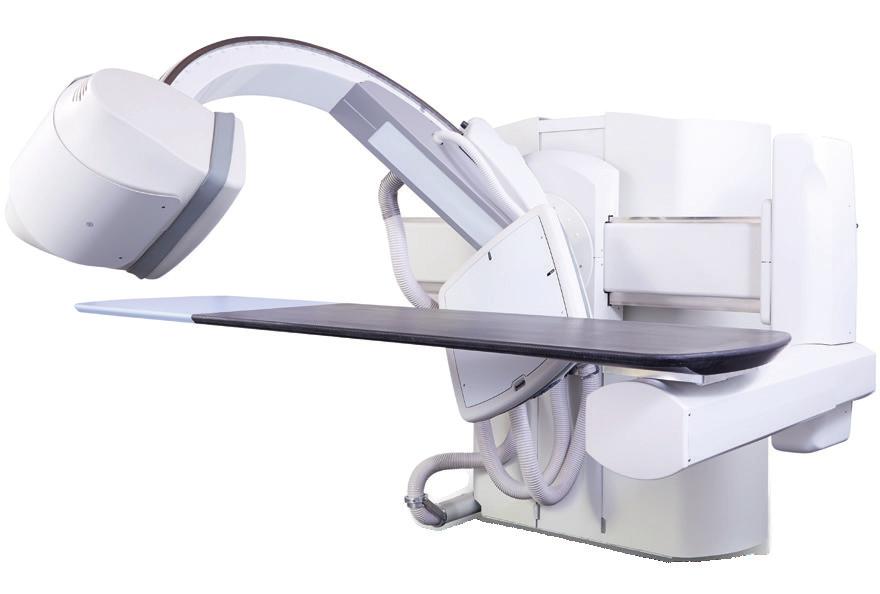

2 OSLAGBART UNDERSÖKNINGSPANORAMA Celex tar begreppet multifunktion till en helt ny nivå. Ni får två system till priset av ett; både ett komplett genomlysningssystem och ett kompetent skelettlab. Utnyttja er investering fullt ut, spara plats och få en mer flexibel röntgenavdelning på köpet. Celex hanterar radiologiska undersökningar lika bra som alla typer av genomlysningsundersökningar. Smidiga, snabba och tysta rörelser ger en behaglig arbetsmiljö. Användargränssnittet är modernt och intuitivt. Många smarta och nytänkande funktioner underlättar det dagliga arbetet och möjliggör helt nya sätt att arbeta.

3 SNABB OCH SMIDIG POSITIONERING Med sitt omfattande rörelseomfång kan Celex utföra alla projektioner ni kan tänka er. Celex har hela 999 autopositioner. Den inbyggda inmotion teknologin flyttar snabbt och tyst detektor och rör till rätt position med alla undersökningsparametrar förinställda. Ni kan även enkelt spara en ny autoposition mitt i en undersökning, on the fly, för att snabbt hitta tillbaka till en specifik projektion. Celex inkluderar automatiska på- och avstigningslägen i autopositioneringen för ett snabbt och enkelt arbetsflöde.

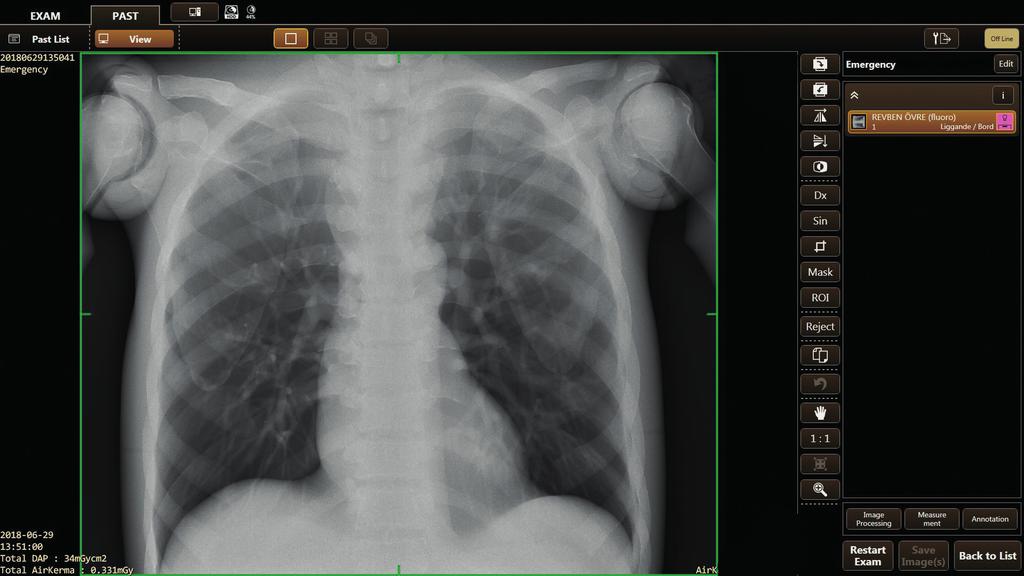

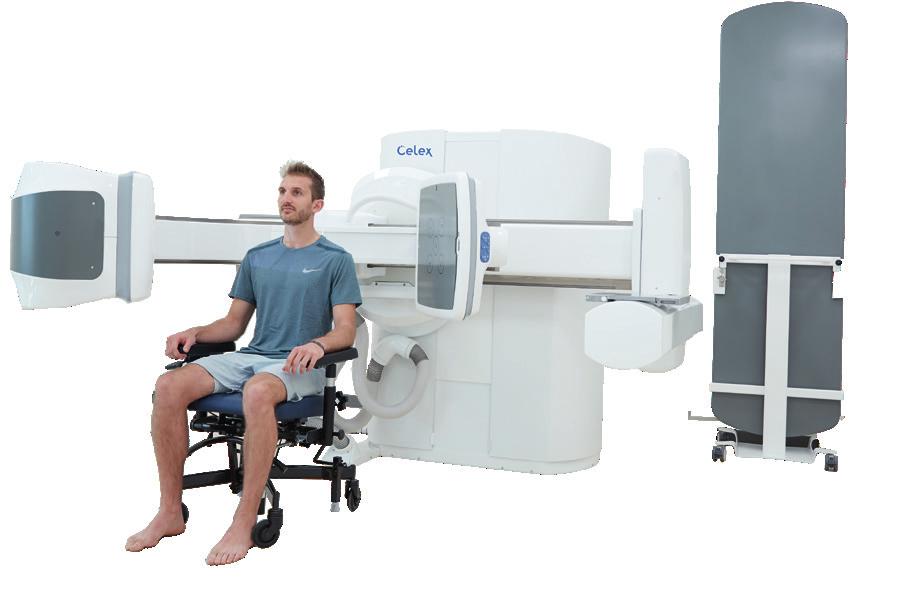

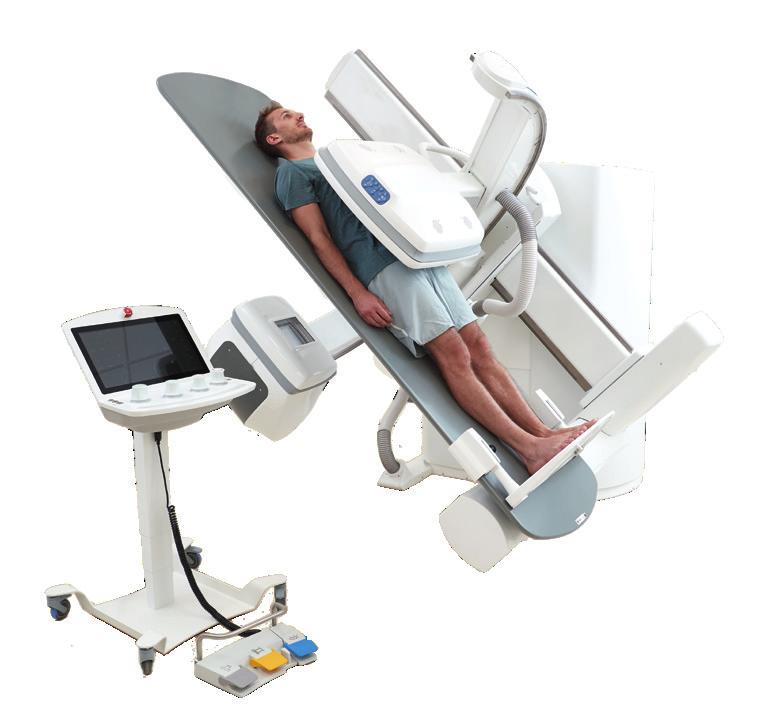

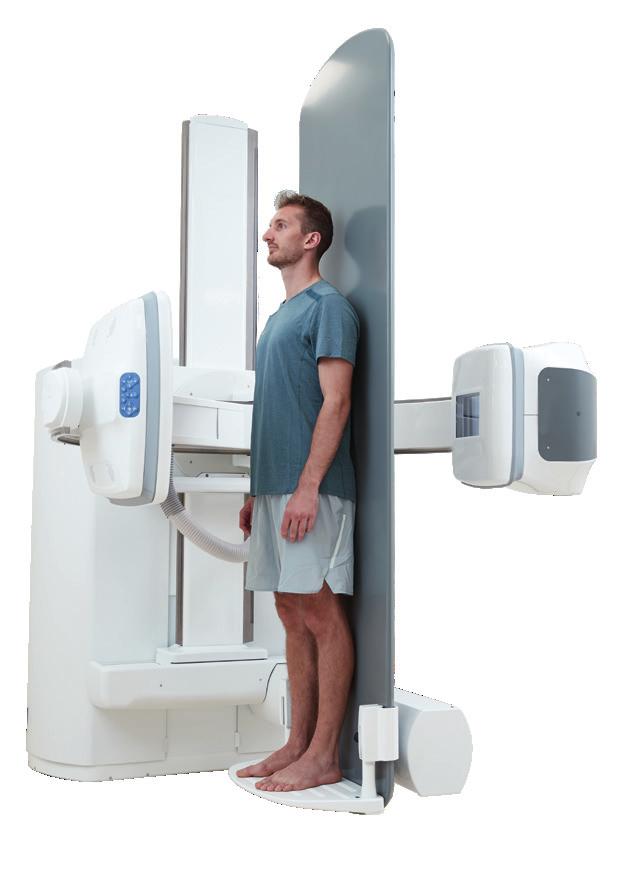

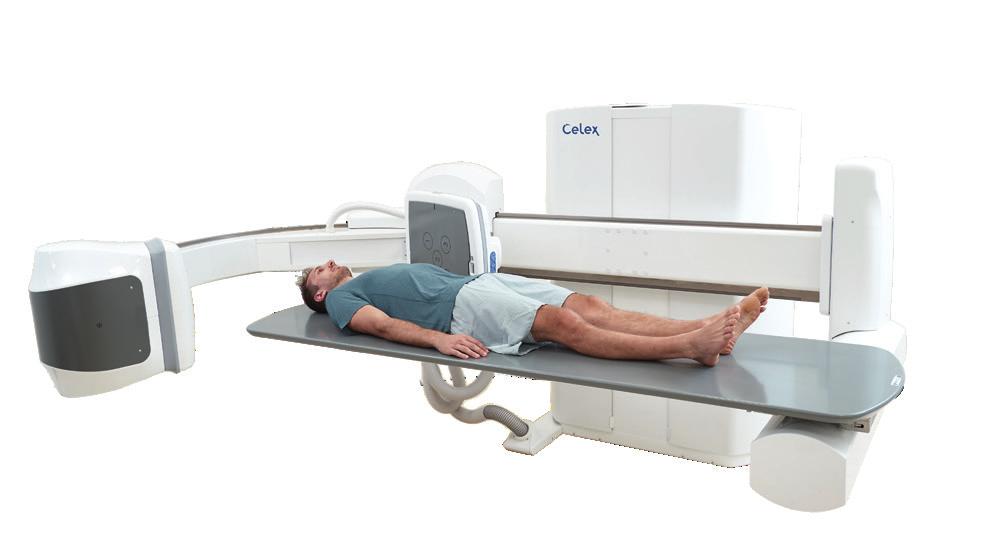

4 GENOMLYSNING Celex är ett helt nyutvecklat multisystem för såväl genomlysningsundersökningar som skelett och lungbildtagning. Systemet hanterar alla typer av kontrastundersökningar med högsta bildkvalitet. Colon, nefrostomier, pyelografier, flebografier, MUCC och ERCP är några exempel på undersökningar som är perfekta att göra på Celex. Kontrastfyllda kärl visualiseras lika bra. Närstyrning av Celex görs enkelt med hjälp av den intuitiva mobila konsolen incontrol eller via knappsatsen på detektorkåpan. Givetvis finns alla tänkbara tillbehör till systemet som till exempel fotstöd, armstöd, strålskydd, patienthandtag, droppställning m.m. SMARTA FUNKTIONER EFFEKTIVT ARBETSFLÖDE MÖTER FRAMTIDENS BEHOV SKELETT OCH LUNGOR Celex har en unik detektor tillverkad av Canon som skapar lika fina genomlysningsbilder som statiska skelett- och lungbilder. Systemets SID med upp till 150 cm, kombinerat med den unika funktionen med avtagbar bordsskiva, öppnar upp för fler användningsområden. Det gör det till exempel smidigt att undersöka patienter i rullstol eller fritt stående mellan detektor och röntgenrör. När systemet kombineras med trådlösa detektorer tar man optimala bilder även på småskelett. Det tydliga och intuitiva användargränssnittet känns igen från Mediels övriga skelett- och multilab.

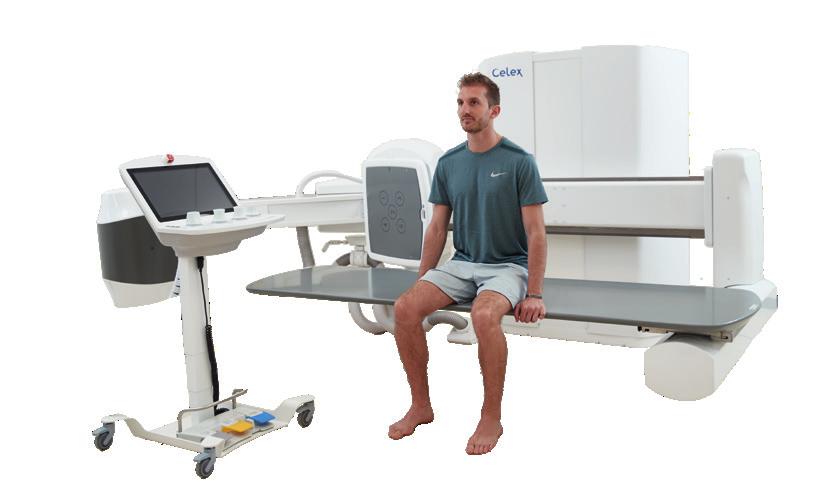

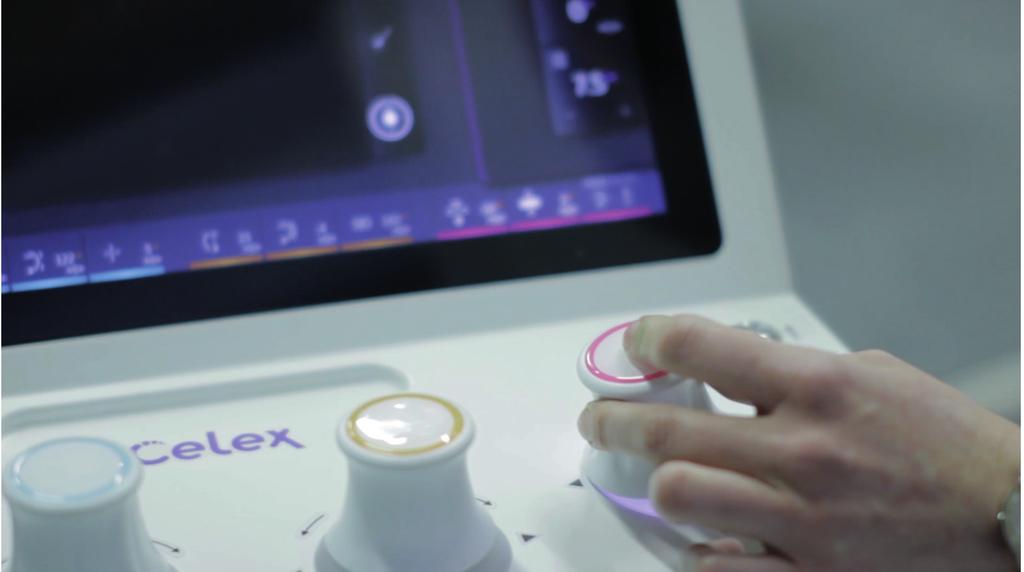

5 ERGONOMI BILDKVALITET Unika joystickar kontrollerar systemets samtliga rörelser utan att man behöver använda fysisk kraft. Fullt autopositionerade rörelser gör att Celex själv ställer sig i rätt projektion. Låt patienten ligga still och låt stativet göra jobbet. Den höj- och sänkbara närstyrningskonsolen, incontrol, säkerställer att arbetshöjden är rätt för alla användare. Joystickarna har individuell utformning, vilket underlättar för operatören att hålla fullt fokus på patienten. Påstigningslägen för patienten integreras i arbetsflödet. Påstigningshöjden är bara 50 cm, vilket gör att tunga patientlyft undviks. Bordstoppen är enkel att ta bort utan att fysisk kraft behöver användas. Utan bord gör man enkelt undersökningar i t.ex. rullstol. Celex har inga begränsningar. Den smarta designen i kombination med Canons direktdigitala detektorer ger en optimal bilddiagnostik för alla typer av undersökningar. Låg dos och hög upplösning kombinerat med marknadens bästa och mest intuitiva mjukvara ger ett oslagbart slutresultat. Celex levereras färdigkonfigurerad av Mediel. I samband med driftsättning görs en kundanpassad bildoptimering så att ni får bilderna exakt som ni vill ha dem. Mediel har stor kunskap och lång erfarenhet av bildoptimering. På vårt egna utbildningscenter, Diagnosticum, i Göteborg erbjuder vi en unik gemensam utbildning i bildoptimering för samtliga professioner; radiologer, röntgensjuksköterskor, sjukhusfysiker och sjukhusingenjörer.

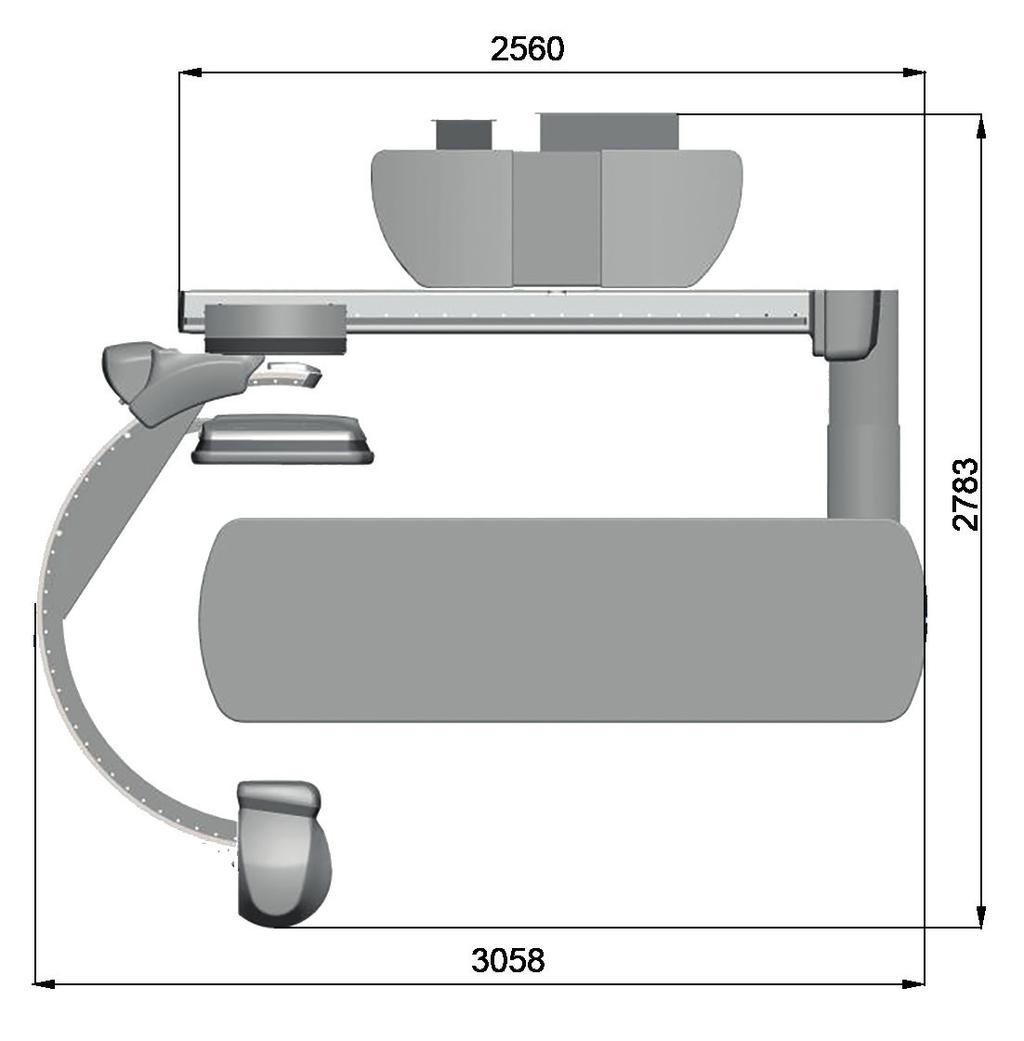

6 KOMPAKTA MÅTT KRÄVER MINIMALT UTRYMME LEVERERAD AV VÄNSTER- ELLER HÖGERHÄNGD BORDSKIVA

7 TEKNISKA SPECIFIKATIONER Sammanfattning Rejält undersökningsbord av kolfiber 235 x 70 cm. Absorbtion 1.7 mm Al. ekvivalent Låg påstigningshöjd, endast 50 cm Avtagbart undersökningsbord Intuitivt användargränssnitt Detektor position AP/PA med ett knapptryck SID cm Stor, fri arbetsyta runt undersökningsbordet Max patientvikt undersökningsbord 300 kg Max patientvikt fotstöd 300 kg Rörelser Räckvidd Hastighet SID cm 8.5 cm/sec C-arm upp/ner 58 cm 2.6 cm/sec C-Arm vinkling /sec C-Arm rotation /sec Longitudinalt undersökningsområde 194 cm (AP) 12.2 cm/sec Bordsvinkling ± /sec Bord påstigningshöjd AP/PA: 50/54 cm Bord upp/ner 49 cm 3.2 cm/sec Bord transversal rörelse 59 cm 2.6 cm/sec Generator / rör Specifikationer Generator CPI Indico IQ 80 kw kv statiskt/genomlysning 40 till 150 kv / 40 till 125 kv ma statiskt/genomlysning 10 till 1000mA / 5 till 99 ma Frekvens upp till 400 khz Pulshastigheter (bilder/sek.) Högkapacitets röntgenrör G1592 / B180 Fokus 0.6 / 1.2 mm Fokus effekt 47 / 112 kw Värmekapacitet anod/kåpa 1.1 MJ (1500kHU)/1.5MJ(2000kHU) Max kv 150 kv Kylning rör Värmeväxlare Detektor/bildsystem: Specifikationer Model Pixel storlek Pixel djup DQE Upplösning Canon CXDI-50RF detektor 160 micron 12 bits 60% (0 lp/mm) 3.1 lp/mm Antal pixlar 2208 x 2688 Storlek detektor Dator 35 x 43 cm Dator med avancerad CXDI-RF mjukvara. DICOM 3.0 kompatibel. Inkluderar Dicom Storage, Print Management, Modality Worklist, MPPS, SR Celex är tillverkad av NRT X-RAY A/S, Birkegaardsvej 16, DK-8361 Hasselager, Danmark. Denna broschyr är skapad endast som informativt marknadsföringsmaterial. Specifikationer som anges syftar endast till att illustrera några utvalda funktioner och/eller egenskaper. Broschyren är vid tryckdatum uppdaterad och korrekt enligt NRT-Celex Tekniska Specifikationer För fullständiga och uppdaterade specifikationer hänvisas alltid till sista version av NRT-Celex Tekniska Specifikationer.

8 VI LEVERERAR HELHETSLÖSNINGAR PROFESSIONELLT OCH PERSONLIGT APPLIKATION Högutbildade applikationsspecialister med ett gediget kunnande ser till att verksamheten får maximal nytta av utrustningen. LEVERANS / INSTALLATION Vi har levererat röntgensystem till svenska sjukhus i över 35 år. Med oss som partner är ni i trygga händer UTBILDNING Egna utbildningsanläggningar i Mölndal med toppmodern utrustning. Vi har regelbundet kurser för läkare, röntgensjuksköterskor, tekniker och fysiker. SERVICE Professionella serviceingenjörer är snabbt på plats om något händer och ser till att avbrott i verksamheten blir så korta som möjligt HUVUDKONTOR GÖTEBORG REGIONKONTOR STOCKHOLM SERVICEKONTOR SKÅNE Aminogatan Mölndal Upplagsvägen Stockholm office@mediel.se mediel.se Ver
