An-10 Trådlös Belysningsstyrning

Transkript

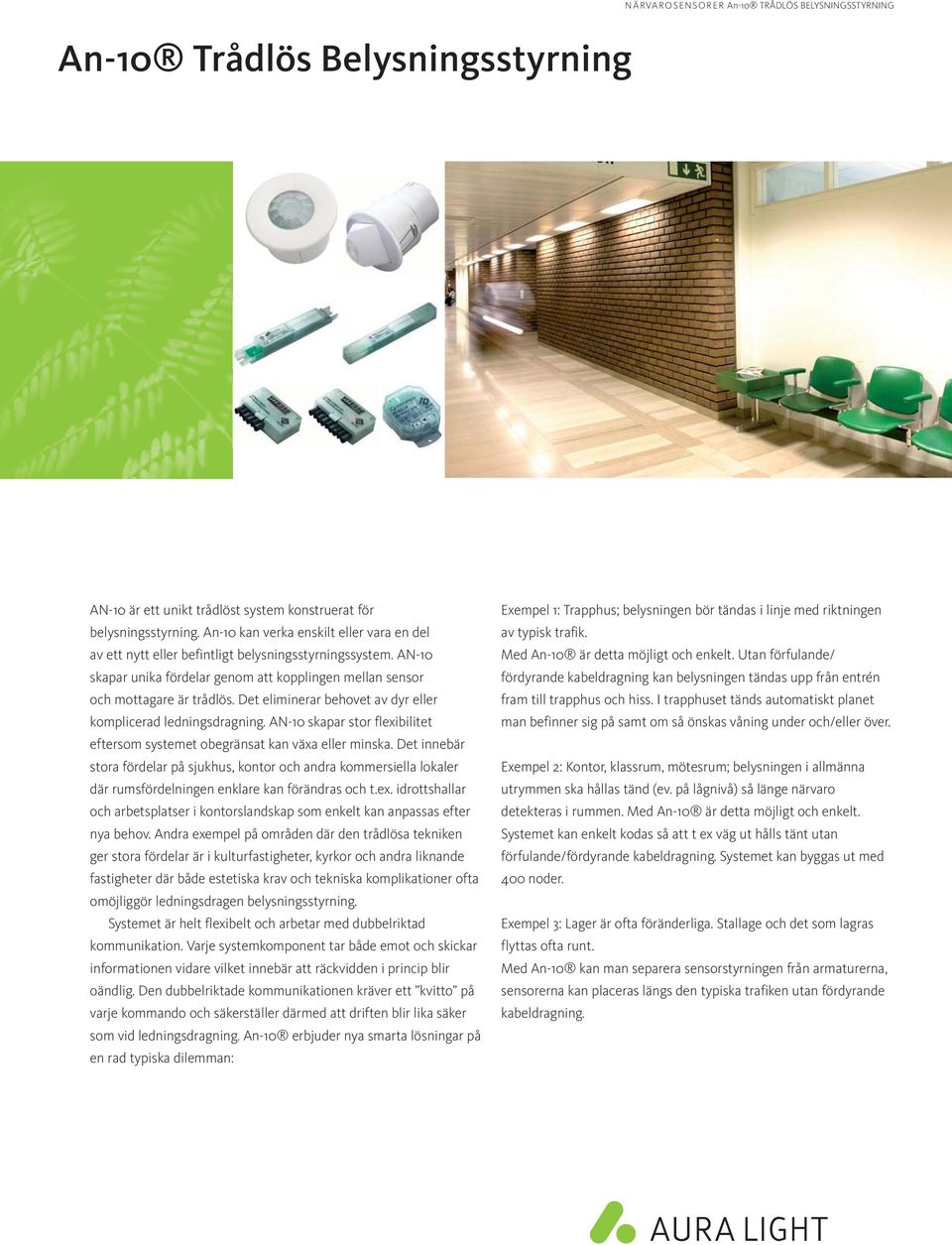

1 NÄRVAROSENSORER TRÅDLÖS BELYSNINGSSTYRNING Trådlös Belysningsstyrning AN-10 är ett unikt trådlöst system konstruerat för belysningsstyrning. kan verka enskilt eller vara en del av ett nytt eller befintligt belysningsstyrningssystem. AN-10 skapar unika fördelar genom att kopplingen mellan sensor och mottagare är trådlös. Det eliminerar behovet av dyr eller komplicerad ledningsdragning. AN-10 skapar stor flexibilitet eftersom systemet obegränsat kan växa eller minska. Det innebär stora fördelar på sjukhus, kontor och andra kommersiella lokaler där rumsfördelningen enklare kan förändras och t.ex. idrottshallar och arbetsplatser i kontorslandskap som enkelt kan anpassas efter nya behov. Andra exempel på områden där den trådlösa tekniken ger stora fördelar är i kulturfastigheter, kyrkor och andra liknande fastigheter där både estetiska krav och tekniska komplikationer ofta omöjliggör ledningsdragen belysningsstyrning. Systemet är helt flexibelt och arbetar med dubbelriktad kommunikation. Varje systemkomponent tar både emot och skickar informationen vidare vilket innebär att räckvidden i princip blir oändlig. Den dubbelriktade kommunikationen kräver ett kvitto på varje kommando och säkerställer därmed att driften blir lika säker som vid ledningsdragning. erbjuder nya smarta lösningar på en rad typiska dilemman: Exempel 1: Trapphus; belysningen bör tändas i linje med riktningen av typisk trafik. Med är detta möjligt och enkelt. Utan förfulande/ fördyrande kabeldragning kan belysningen tändas upp från entrén fram till trapphus och hiss. I trapphuset tänds automatiskt planet man befinner sig på samt om så önskas våning under och/eller över. Exempel 2: Kontor, klassrum, mötesrum; belysningen i allmänna utrymmen ska hållas tänd (ev. på lågnivå) så länge närvaro detekteras i rummen. Med är detta möjligt och enkelt. Systemet kan enkelt kodas så att t ex väg ut hålls tänt utan förfulande/fördyrande kabeldragning. Systemet kan byggas ut med 400 noder. Exempel 3: Lager är ofta föränderliga. Stallage och det som lagras flyttas ofta runt. Med kan man separera sensorstyrningen från armaturerna, sensorerna kan placeras längs den typiska trafiken utan fördyrande kabeldragning.

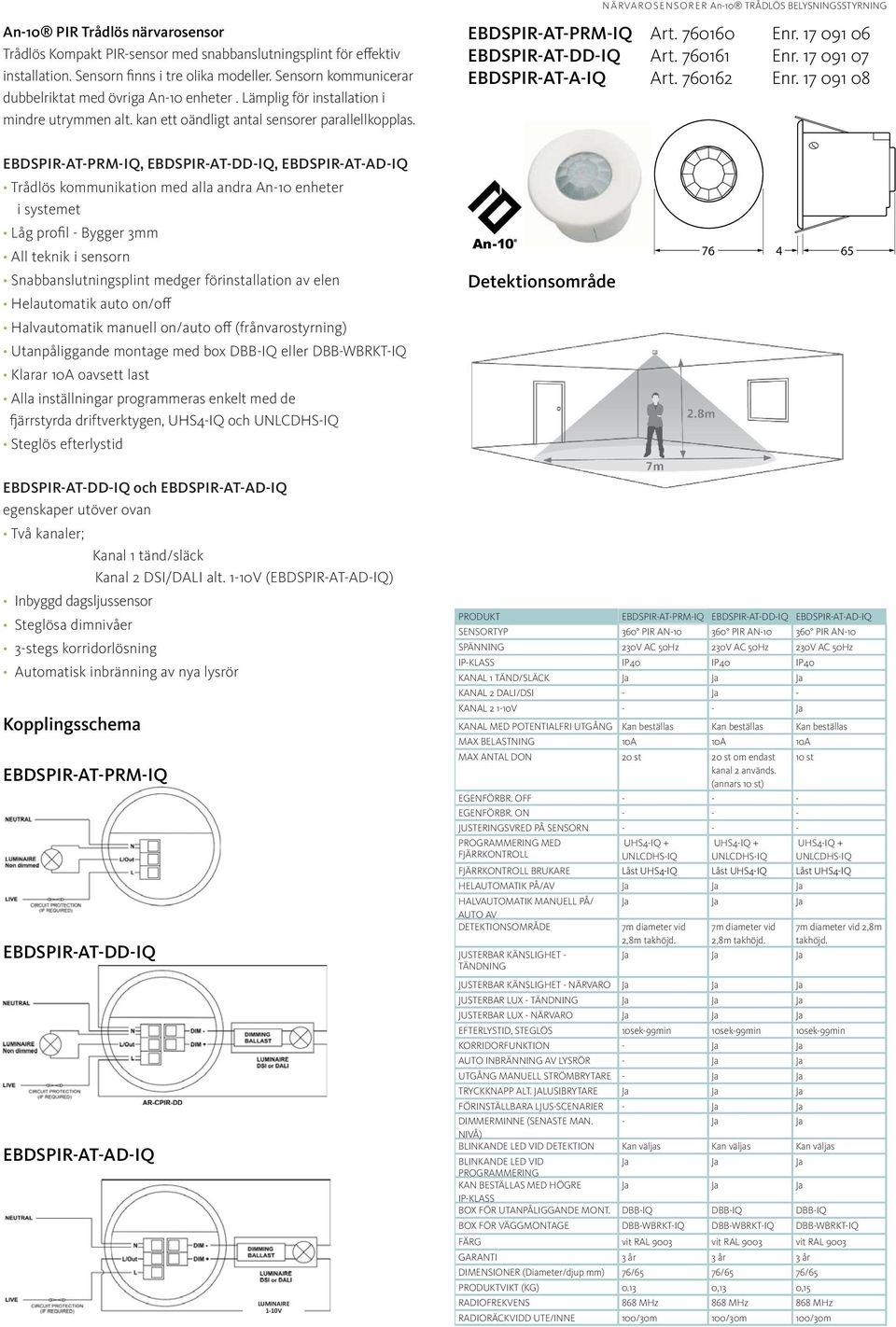

2 PIR Trådlös närvarosensor Trådlös Kompakt PIR-sensor med snabbanslutningsplint för effektiv installation. Sensorn finns i tre olika modeller. Sensorn kommunicerar dubbelriktat med övriga enheter. Lämplig för installation i mindre utrymmen alt. kan ett oändligt antal sensorer parallellkopplas. NÄRVAROSENSORER TRÅDLÖS BELYSNINGSSTYRNING EBDSPIR-AT-PRM-IQ Art Enr EBDSPIR-AT-DD-IQ Art Enr EBDSPIR-AT-A-IQ Art Enr EBDSPIR-AT-PRM-IQ, EBDSPIR-AT-DD-IQ, EBDSPIR-AT-AD-IQ Trådlös kommunikation med alla andra enheter i systemet Låg profil - Bygger 3mm All teknik i sensorn Snabbanslutningsplint medger förinstallation av elen Utanpåliggande montage med box DBB-IQ eller DBB-WBRKT-IQ Klarar 10A oavsett last Alla inställningar programmeras enkelt med de fjärrstyrda driftverktygen, UHS4-IQ och Detektionsområde EBDSPIR-AT-DD-IQ och EBDSPIR-AT-AD-IQ egenskaper utöver ovan Två kanaler; Kanal 1 tänd/släck Kanal 2 DSI/DALI alt. 1-10V (EBDSPIR-AT-AD-IQ) Inbyggd dagsljussensor EBDSPIR-AT-PRM-IQ EBDSPIR-AT-DD-IQ EBDSPIR-AT-AD-IQ LUMINAIRE 1-10V PRODUKT EBDSPIR-AT-PRM-IQ EBDSPIR-AT-DD-IQ EBDSPIR-AT-AD-IQ SENSORTYP 360 PIR AN PIR AN PIR AN-10 IP40 IP40 IP40 KANAL 1 TÄND/SLÄCK MAX BELASTNING 10A 10A 10A MAX ANTAL DON 20 st 20 st om endast 10 st BRUKARE Låst UHS4-IQ Låst UHS4-IQ Låst UHS4-IQ HELAUTOMATIK PÅ/AV HALVAUTOMATIK MANUELL PÅ/ DETEKTIONSOMRÅDE 7m diameter vid 2,8m takhöjd. 7m diameter vid 2,8m takhöjd. 7m diameter vid 2,8m takhöjd. JUSTERBAR KÄNSLIGHET - TÄNDNING JUSTERBAR KÄNSLIGHET - NÄRVARO JUSTERBAR LUX - TÄNDNING JUSTERBAR LUX - NÄRVARO EFTERLYSTID, STEGLÖS 10sek-99min 10sek-99min 10sek-99min UTGÅNG MANUELL STRÖMBRYTARE - Ja Ja TRYCKKNAPP ALT. JALUSIBRYTARE DIMMERMINNE (SENASTE MAN. - Ja Ja NIVÅ) DETEKTION Kan väljas Kan väljas Kan väljas KAN BESTÄLLAS MED HÖGRE BOX FÖR UTANPÅLIGGANDE MONT. DBB-IQ DBB-IQ DBB-IQ BOX FÖR VÄGGMONTAGE DBB-WBRKT-IQ DBB-WBRKT-IQ DBB-WBRKT-IQ FÄRG vit RAL 9003 vit RAL 9003 vit RAL 9003 DIMENSIONER (Diameter/djup mm) 76/65 76/65 76/65 PRODUKTVIKT (KG) ,13 0,15

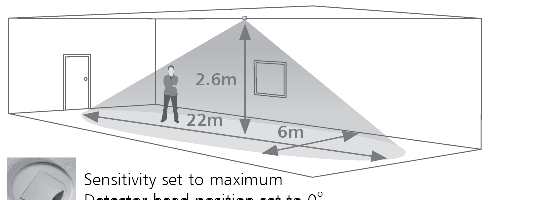

3 PIR Trådlös korridorsensor Trådlös HF korridorsensor med ett detektionsområde på upp till 30m. Flexibelt system för att skapa avancerade belysningsstyrningssystem med enkel programmering och utan omfattande installation. Enkelt att bygga ut systemet vartefter fastigheten automatiseras. Sensorns detektionsområde kan vid behov riktas för korridorliknande detektionområde, se schema. Lämplig för större rum, korridorer mm. NÄRVAROSENSORER TRÅDLÖS BELYSNINGSSTYRNING MWS3A-AT-PRM-IQ Art Enr MWS3A-AT-DD-IQ Art Enr MWS3A-AT-AD-IQ Art Enr MWS3A-AT-PRM-IQ, MWS3A-AT-DD-IQ, MWS3A-AT-AD-IQ Trådlös kommunikation med alla andra enheter i systemet Låg profil - Bygger 3mm All teknik i sensorn Snabbanslutningsplint medger förinstallation av elanslutning Utanpåliggande montage med box MWS3A-DBB-IQ eller MWS3A- DBB-WBRKT-IQ Klarar 10A oavsett last Programmerbar via trådlöst driftsättningsverktyg Detektionsområde MWS3A-AT-DD-IQ och MWS3A-AT-AD-IQ egenskaper utöver ovan Två kanaler; Kanal 1 tänd/släck Kanal 2 DSI/DALI alt. 1-10V (MWS3A-AT-AD-IQ) MWS3A-AT-PRM-IQ MWS3A-AT-DD-IQ MWS3A-AT-AD-IQ LUMINAIRE 1-10V PRODUKT MWS3A-AT-PRM-IQ MWS3A-AT-DD-IQ MWS3A-AT-AD-IQ SENSORTYP HF AN10 HF AN10 HF AN10 IP40 IP40 IP40 KANAL 1 TÄND/SLÄCK Ja Ja - MAX BELASTNING 10A 10A 10A MAX ANTAL DON 20 st 20 st om endast 10 st EGENFÖRBR. OFF 909mW 959mW 961mW EGENFÖRBR. ON 1500mW 1500mW 1500mW JUSTERINGSVRED PÅ SENSORN Nej Nej Nej BRUKARE Låst UHS4-IQ Låst UHS4-IQ Låst UHS4-IQ HELAUTOMATIK PÅ/AV HALVAUTOMATIK MANUELL PÅ/ DETEKTIONSOMRÅDE 6x22m oval vid 2,6m 6x22m oval vid 6x22m oval vid takhöjd. 2,6m takhöjd. 2,6m takhöjd. JUSTERBAR KÄNSLIGHET - TÄNDNING JUSTERBAR KÄNSLIGHET - NÄRVARO JUSTERBAR LUX - TÄNDNING JUSTERBAR LUX - NÄRVARO EFTERLYSTID, STEGLÖS 10sek-99min 10sek-99min 10sek-99min TRYCKKNAPP ALT. JALUSIBRYTARE DIMMERMINNE (SENASTE MAN. NIVÅ) - Ja Ja DETEKTION Kan väljas Kan väljas Kan väljas BOX FÖR UTANPÅLIGGANDE MONT. MWS3A-DBB-IQ MWS3A-DBB-IQ MWS3A-DBB-IQ BOX FÖR VÄGGMONTAGE MWS3A-DBB- WBRKT-IQ MWS3A-DBB- WBRKT-IQ MWS3A-DBB- WBRKT-IQ FÄRG vit Ral 9003 vit Ral 9003 vit Ral 9003 DIMENSIONER (Diameter/djup mm) 95/92 95/92 95/92 PRODUKTVIKT (KG) 0,19 0,19 0,19

4 Inbyggnadsrelä Trådlöst belysningsrelä för inbyggnad i armatur. Reläet monteras i armaturen och tar emot trådlös signal från en eller flera sensorer. Kommuniserar dubbelriktat med övriga enheter i systemet vilket ger en hög driftsäkerhet. En fördel är att man i ett belysningsstyrningssystem kan blanda tänd/släck, Dali, Dsi och 1-10V produkter. Lämplig för montage i alla typer av armaturer. NÄRVAROSENSORER TRÅDLÖS BELYSNINGSSTYRNING AT-SL-R -IQ Art Enr AT-SL-DDR-IQ Art Enr AT-SL-ADR-IQ Art Enr AT-SL-R-IQ, AT-SL-DDR-IQ, AT-SL-ADR-IQ Trådlös kommunikation med alla andra enheter Klarar 2A belastning Programmerbar via driftsättningsverktyg Steglös efterlystid 133 AT-SL-DDR-IQ och AT-SL-ADR-IQ egenskaper utöver ovan Två kanaler; Kanal 1 tänd/släck Kanal 2 DSI/DALI alt. 1-10V (AT-SL-ADR-IQ) AT-SL-R -IQ AT-SL-DDR-IQ AT-SL-ADR-IQ PRODUKT AT-SL-R-IQ AT-SL-DDR-IQ AT-SL-ADR-IQ SENSORTYP AN10 AN10 AN10 IP40 IP40 IP40 KANAL 1 TÄND/SLÄCK MAX BELASTNING 2A 2A 2A MAX ANTAL DON 20 st 20 st om endast 10 st BRUKARE Låst UHS4-IQ Låst UHS4-IQ Låst UHS4-IQ HELAUTOMATIK PÅ/AV HALVAUTOMATIK MANUELL PÅ/ DETEKTIONSOMRÅDE JUSTERBAR KÄNSLIGHET - TÄNDNING JUSTERBAR KÄNSLIGHET - NÄRVARO JUSTERBAR LUX - TÄNDNING JUSTERBAR LUX - NÄRVARO EFTERLYSTID, STEGLÖS TRYCKKNAPP ALT. JALUSIBRYTARE DIMMERMINNE (SENASTE MAN. NIVÅ) - Ja Ja DETEKTION BOX FÖR UTANPÅLIGGANDE MONT BOX FÖR VÄGGMONTAGE FÄRG Grön Grön Grön DIMENSIONER (Diameter/djup mm) 133/22,5/20,5 133/22,5/20,5 133/22,5/20,5 PRODUKTVIKT (KG) 0,1 0,1 0,1

5 Utanpåliggande relä Trådlöst belysningsrelä för inbyggnad eller montage bredvid armatur. Reläet tar emot trådlös signal från en eller flera sensorer. Kommunicerar dubbelriktat med övriga enheter i systemet vilket ger en hög driftsäkerhet. En fördel är att man i ett belysningsstyrningssystem kan blanda tänd/släck, DALI, DSI och 1-10V produkter. Lämplig för montage med alla typer av armaturer. NÄRVAROSENSORER TRÅDLÖS BELYSNINGSSTYRNING AT-SL-R-SA-IQ Art Enr AT-SL-DDR-SA-IQ Art Enr AT-SL-ADR-SA-IQ Art Enr AT-SL-R-SA-IQ, AT-SL-DDR-SA-IQ, AT-SL-ADR-SA-IQ Trådlös kommunikation med alla andra enheter i systemet Klarar 2A belastning Programmerbar via driftsättningsverktyg AT-SL-DDR-SA-IQ och AT-SL-ADR-SA-IQ egenskaper utöver ovan Två kanaler; Kanal 1 tänd/släck Kanal 2 DSI/DALI alt. 1-10V (AT-SL-ADR-SA-IQ) AT-SL-R-SA-IQ AT-SL-DDR-SA-IQ AT-SL-ADR-SA-IQ PRODUKT AT-SL-R-SA-IQ AT-SL-R-SA-IQ AT-SL-ADR-SA-IQ SENSORTYP AN10 AN10 AN10 IP40 IP40 IP40 KANAL 1 TÄND/SLÄCK Ja Ja - MAX BELASTNING 2A 2A 2A MAX ANTAL DON 20 st 20 st om endast 10 BRUKARE Låst UHS4-IQ Låst UHS4-IQ Låst UHS4-IQ HELAUTOMATIK PÅ/AV HALVAUTOMATIK MANUELL PÅ/ DETEKTIONSOMRÅDE JUSTERBAR KÄNSLIGHET - TÄNDNING JUSTERBAR KÄNSLIGHET - NÄRVARO JUSTERBAR LUX - TÄNDNING JUSTERBAR LUX - NÄRVARO EFTERLYSTID, STEGLÖS TRYCKKNAPP ALT. JALUSIBRYTARE DIMMERMINNE (SENASTE MAN. - Ja Ja NIVÅ) DETEKTION PROGRAM- MERING BOX FÖR UTANPÅLIGGANDE MONT BOX FÖR VÄGGMONTAGE FÄRG Grön Grön Grön DIMENSIONER (Diameter/djup mm) 184/22,5/20,5 184/22,5/20,5 184/22,5/20,5 PRODUKTVIKT (KG) 0,1 0,1 0,1

6 Trådlös modul relä trådlös modul till Vitesse snabbkopplingssystem. Modulreläet skapar en trådlös utvidgning av snabbkopplingssystemet. Genom att AN-10 sensorn eller sensorerna kan placeras varsomhelst och trådlöst kommunicera med modulreläet skapas stor flexibilitet. NÄRVAROSENSORER TRÅDLÖS BELYSNINGSSTYRNING VITM4-ATMOD-IQ Art Enr VITM6-ATMOD-DD-IQ Art Enr VITM6-ATMOD-AD-IQ Art Enr VITM4-ATMOD-IQ, VITM6-ATMOD-DD-IQ, VITM6-ATMOD- AD-IQ Trådlös kommunikation med alla andra enheter Klarar 10A belastning Programmerbar via driftsättningsverktyg VITM6-ATMOD-DD-IQ och VITM6-ATMOD-AD-IQ egenskaper utöver ovan Två kanaler; Kanal 1 tänd/släck Kanal 2 DSI/DALI alt. 1-10V (VITM6-ATMOD-AD-IQ) Installation / montering PRODUKT VITM4-ATMOD- IQ VITM6-ATMOD- DD-IQ VITM6-ATMOD- AD-IQ SENSORTYP AN10 AN10 AN10 IP40 IP40 IP40 KANAL 1 TÄND/SLÄCK MAX BELASTNING 10A 10A 10A MAX ANTAL DON 20st 20 st om endast 10st BRUKARE Låst UHS4-IQ Låst UHS4-IQ Låst UHS4-IQ HELAUTOMATIK PÅ/AV HALVAUTOMATIK MANUELL PÅ/ DETEKTIONSOMRÅDE JUSTERBAR KÄNSLIGHET TÄNDNING JUSTERBAR KÄNSLIGHET - NÄRVARO JUSTERBAR LUX - TÄNDNING JUSTERBAR LUX - NÄRVARO EFTERLYSTID, STEGLÖS AUTO INBRÄNNING AV LYSRÖR TRYCKKNAPP ALT. JALUSIBRYTARE - Ja Ja DIMMERMINNE (SENASTE MAN. - Ja Ja NIVÅ) DETEKTION BOX FÖR UTANPÅLIGGANDE MONT BOX FÖR VÄGGMONTAGE FÄRG Grön Grön Grön DIMENSIONER (Diameter/djup mm) 95/55 95/55 95/55 PRODUKTVIKT (KG) 0,1 0,1 0,1

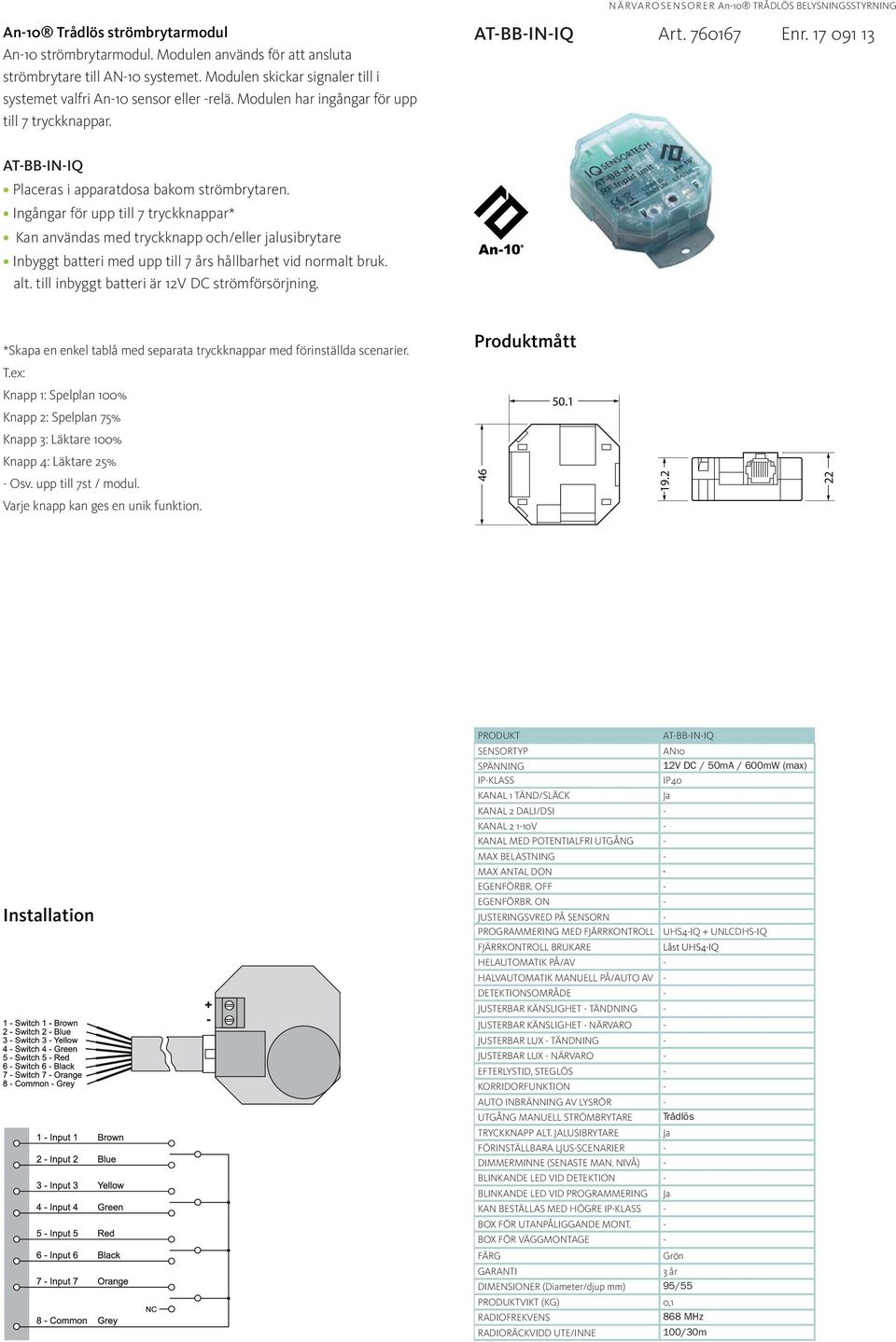

7 Trådlös strömbrytarmodul strömbrytarmodul. Modulen används för att ansluta strömbrytare till AN-10 systemet. Modulen skickar signaler till i systemet valfri sensor eller -relä. Modulen har ingångar för upp till 7 tryckknappar. NÄRVAROSENSORER TRÅDLÖS BELYSNINGSSTYRNING AT-BB-IN-IQ Art Enr AT-BB-IN-IQ Placeras i apparatdosa bakom strömbrytaren. Ingångar för upp till 7 tryckknappar* Kan användas med tryckknapp och/eller jalusibrytare Inbyggt batteri med upp till 7 års hållbarhet vid normalt bruk. alt. till inbyggt batteri är 12V DC strömförsörjning. *Skapa en enkel tablå med separata tryckknappar med förinställda scenarier. T.ex: Knapp 1: Spelplan 100% Knapp 2: Spelplan 75% Knapp 3: Läktare 100% Knapp 4: Läktare 25% - Osv. upp till 7st / modul. Varje knapp kan ges en unik funktion Installation PRODUKT AT-BB-IN-IQ SENSORTYP AN10 SPÄNNING 12V DC / 50mA / 600mW (max) IP40 KANAL 1 TÄND/SLÄCK Ja KANAL 2 DALI/DSI - KANAL V - KANAL MED POTENTIALFRI UTGÅNG - MAX BELASTNING - MAX ANTAL DON - EGENFÖRBR. OFF - EGENFÖRBR. ON - JUSTERINGSVRED PÅ SENSORN - BRUKARE Låst UHS4-IQ HELAUTOMATIK PÅ/AV - HALVAUTOMATIK MANUELL PÅ/ - DETEKTIONSOMRÅDE - JUSTERBAR KÄNSLIGHET - TÄNDNING - JUSTERBAR KÄNSLIGHET - NÄRVARO - JUSTERBAR LUX - TÄNDNING - JUSTERBAR LUX - NÄRVARO - EFTERLYSTID, STEGLÖS - KORRIDORFUNKTION - AUTO INBRÄNNING AV LYSRÖR - UTGÅNG MANUELL STRÖMBRYTARE Trådlös TRYCKKNAPP ALT. JALUSIBRYTARE Ja FÖRINSTÄLLBARA LJUS-SCENARIER - DIMMERMINNE (SENASTE MAN. NIVÅ) - DETEKTION - Ja KAN BESTÄLLAS MED HÖGRE - BOX FÖR UTANPÅLIGGANDE MONT. - BOX FÖR VÄGGMONTAGE - FÄRG Grön GARANTI 3 år DIMENSIONER (Diameter/djup mm) 95/55 PRODUKTVIKT (KG) 0,1 RADIOFREKVENS 868 MHz RADIORÄCKVIDD UTE/INNE 100/30m
