1 Rapport 2012:52 Vegetation i fem sjöar i Viskans och Ätrans vattensystem 2011

2 Rapportnr: 2012:52 ISSN: X Författare: Carin Nilsson och Karin Johansson, Rapportansvarig: Ragnar Lagergren Foto: Frisjön, Medins Biolgi AB Utgivare: Länsstyrelsen i Västra Götalands län, Vattenvårdsenheten Rapporten finns som pdf på under Publikationer/Rapporter. 2

3 Förord Makrofyter (vattenväxter) är en viktig del i sjöars ekosystem och artsammansätningen av dessa säger mycket om sjöars status och naturvärden. Makrofytsamhället kan påverkas av bland annat övergödning och reglering och är en av de kvalitetsfaktorer som skall bedömas enligt vattendirektivet. Syftet med undersökningarna var att ta fram underlag för att bedöma sjöarnas status med avseende på näringsämnen samt hydromorfologisk påverkan i form av vattenreglering. Undersökningar och rapportskrivning har utförts av Carin Nilsson och Karin Johansson vid Medins Biologi. Länsstyrelsen i Västra Götalands Län /Ragnar Lagergren 3

4 Innehåll Förord... 3 Innehåll... 4 Sammanfattning Inledning Metod Provtagning Analys Utvärdering Resultat och diskussion Beskrivning av sjöarna antal och vegetationsutbredning Bedömning av ekologisk status med avseende på näringsämnen Bedömning av ekologisk status med avseende på vattenreglering Naturvärden Referenser Bilaga 1. Resultatsidor Bilaga 2. Fältprotokoll Bilaga 3. listor Bilaga 4. Pegelavläsning Bilaga 5. Transsektprotokoll

5 Sammanfattning Medins Biologi har fått i uppdrag av Länsstyrelsen i Västra Götaland att utföra vegetationsundersökningar i fem sjöar i Ätrans och Viskans vattensystem. Undersökningarna utfördes under augusti och början av september Syftet var att ta fram underlag för att bedöma sjöarnas status med avseende på näringsämnen samt hydromorfologisk påverkan i form av vattenreglering. Samtliga sjöar är reglerade men i olika omfattning. Regleringsregimerna är bristfälligt sammanställda men Storsjön är sannolikt den mest reglerade av sjöarna. Såken, Frisjön, Stora Hålsjön och Storsjön är flikiga skogssjöar med svagt färgat till färgat vatten. Runt de tre första finns en del bebyggelse medan det i Storsjön endast finns bebyggelse i den nordöstra viken. Tolken är en stor långsträckt klarvattensjö omgiven av såväl skog- som jordbruksmark och en del bebyggelse. I sjöarna Såken och Tolken förekom det en riklig vegetation av kort- och långskottsväxter. Stora Hålsjön och Frisjön var däremot tämligen vegetationsfattiga och Storsjön mycket vegetationsfattig. noterades två rödlistade arter i undersökningen: sjöhjortron, Nostoc zetterstedtii och strandsprötmossa Oxyrrhynchium speciosum, båda i Tolken. Trofiskt makrofytindex (TMI) indikerade god status med avseende på näring och eutrofiering i Såken, Frisjön och Storsjön samt måttlig/otillfredsställande/dålig status med avseende på näringsämnen i Stora Hålsjön och Tolken. Värdet på TMI låg dock nära klassgränser för flera av sjöarna. I vår expertbedömning justerade vi klassningen till hög status i Såken, Frisjön och Storsjön samt god status i Stora Hålsjön och Tolken. Hålsjön var svårbedömd, matt-/glansslinke, som är en god oligotrofiindikator, var den dominerande arten men det påträffades även flera eutrofiindikatorer. De senare påträffades dock endast i sjöns östra vik. Sjön som helhet bedömdes således ha god status men sannolikt finns det en lokal påverkan i den östra delen av sjön. WIc-index som är framtaget för att mäta regleringspåverkan varierade från 0 till 63 (indexet kan även ge negativa värden). Storsjön hade det lägsta och Stora Hålsjön det högsta värdet. Kortskottsvegetationens sammansättning är en viktig faktor vid bedömning av regleringspåverkan. Såken och Tolken hade en rik kortskottsvegetation med både små och stora arter representerade. I de övriga sjöarna var kortskottsvegetationen sparsam och utgjordes främst av strandpryl. Vid vår sammanvägda bedömning klassade vi statusen med avseende på hydromorfologisk påverkan (reglering) som hög i Såken och Tolken, god i Stora Hålsjön, måttlig i Frisjön och dålig i Storsjön. 5

6 1 Inledning Medins Biologi har fått i uppdrag av Länsstyrelsen i Västra Götaland att utföra vegetationsundersökningar i en sjö i Ätrans och fyra sjöar i Viskans vattensystem. Undersökningarna utfördes under augusti och början av september Syftet med undersökningarna var att ta fram underlag för att bedöma sjöarnas status med avseende på näringsämnen samt hydromorfologisk påverkan i form av vattenreglering. 6

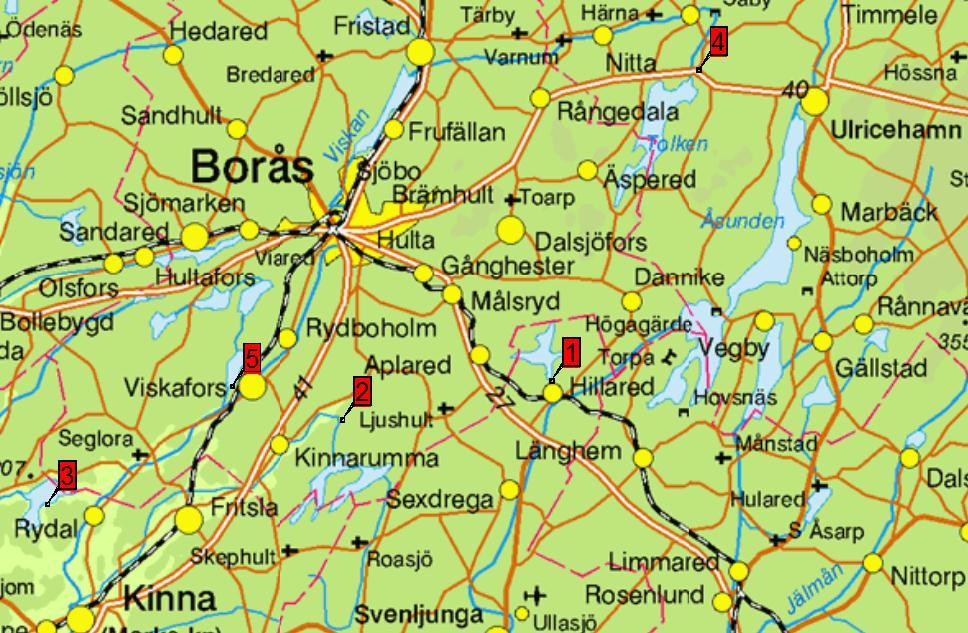

7 2 Metod 2.1 Provtagning Vegetationsundersökningarna utfördes av Carin Nilsson och Karin Johansson under perioden nionde augusti till första september Undersökningen omfattade fyra sjöar i Viskans vattensystem och en sjö i Ätrans vattensystem (Tabell 1 och Figur 1). Undersökningen utfördes i enlighet med Naturvårdsverkets handledning för miljöövervakning (Naturvårdsverket 2010) och omfattade kärlväxter, makroalger, kransalger och mossor. I sjöarna undersöktes ett antal transekter som placerades för att täcka in olika vegetationssamhällen i respektive sjö, transekternas läge redovisas på kartor i Bilaga 2. I samband med provtagningen noterades siktdjupet med hjälp av siktskiva och vattenkikare och vattnets färg och grumlighet skattades i en tregradig skala (Bilaga 2). Vattennivån avlästes på pegel eller markerades med vit färg (Bilaga 4). Tabell 1. Undersökta sjöar Utloppskoordinater enligt SMHI:s sjöregister. Sjö Nr Lokalnamn Huvud- Utloppskoordinater ID_nummer Sjöarea Medeldjup Maxdjup flodområde X Y (km 2 ) (m) (m) Såken Ätran SE , Frisjön Viskan SE ,09 6,9 30 Stora Hålsjön Viskan SE , ,5 Tolken 4 Ulricehamn 105 Viskan SE ,75 8,4 29 Storsjön 5 Viskafors 105 Viskan SE ,46 5,8 27 Figur 1. Sjöarnas geografiska läge. Utdrag från Lantmäteriets Sverigekarta på CD-rom. Transekterna lades vinkelrätt från stranden. Den första transekten lades i en vegetationsrik vik. I samtliga sjöar utom Tolken lades initialt åtta transekter ut medsols runt sjön. I Tolken inventerades tolv transekter till att börja med. Om det krävdes inventerades därefter ytterligare transekter tills det kumulerade artantalet med avseende på undervattensväxter hade planat ut och det inte tillkommit några nya arter i de tre sista transekterna. Utefter transekterna undersöktes rutor på 0,5 x 0,25 m på varannan 7

8 djupdecimeter. Vid långgrunda partier togs prov varannan meter och på mycket långgrunda partier var femte meter. Längden på transekten avgjordes av bottnens lutning. Den avslutades när djupet var så stort att man utifrån bl a siktdjupet inte kunde förvänta sig att hitta några växter. Ytorna undersöktes dels med vattenkikare och inventeringsram på grunda partier (0,1-1 m) och med teleskopkratta på djup mellan 1 och 3 m. På större djup togs prov med Lutherräfsa. Transekternas startpunkt fotograferades och start- och stoppkoordinaterna noterades (RT 90 2,5 gonv). ta sannanställdes i ett protokoll tillsammans med artförekomster och dominerande bottensubstrat i varje enskild ruta (Bilaga 5). Transekternas läge framgår även av kartor i Bilaga Analys bestämning utfördes i huvudsak i fält men kransalger, mossor och en del mindre kärlväxter togs till laboratoriet för analys. Taxonomin följde DYNtaxa. Några mossor har artbestämts av Lars Hedenäs på Naturhistoriska riksmuseet och några kransalger samt makroskopiska alger och cyanobakterier har bestämts av Roland Bengtsson på Mikroalg AB. listor för de undersökta sjöarna redovisas i Bilaga 3 och resultatet från varje transekt redovisas i Bilaga Utvärdering Resultatet utvärderades med avseende på arternas djupförekomst och fördelning på rutor och transekter. Andelen rutor med vegetation och andelen rutor för olika arter relaterades till det totala antalet rutor i vegetationszonen. Sjöns vegetationszon definierades som djupintervallet ner till djupast förekommande art. Utifrån växtsamhällets sammansättning utvärderades sjöns status med avseende på näringsämnen och hydromorfologisk påverkan i form av reglering. Den ekologiska statusen med avseende på näringsämnen klassades med hjälp av Trofiskt makrofytindex (TMI) enligt Naturvårdsverkets bedömningsgrunder (Naturvårdsverket 2007). Klassningen görs i en tregradig skala; Dessutom gjordes en expertbedömning där hänsyn även togs till sjöarnas morfologiska förutsättningar samt hur vanligt förekommande de olika indikatorarterna var. Bedömningen av hydromorfologisk påverkan i form av reglering grundade sig dels på ett finskt index WIc (Hellsten & Mjelde 2009) och dels på förekomst av stora kortskottsarter, d v s styvt och vekt braxengräs (Isoetis lacustris och I echinospora), strandpryl (Plantago uniflora) och notblomster (Lobelia dortmanna). Hellsten har klassat ett antal makrofyter som ökande minskande eller oförändrade vid fluktuationer i vattenstånd. WIc beräknas med formeln WIc = (Nd-Ni)/N x 100. Nd är arter som minskar och Ni är arter som ökar vid stora vattenståndsfluktuationer. N är summan av arterna inklusive indifferenta arter. 8

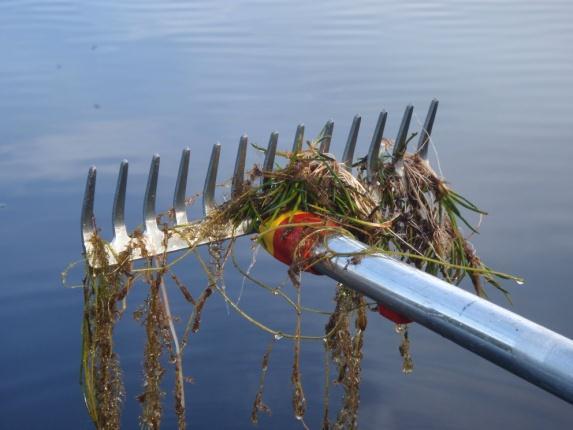

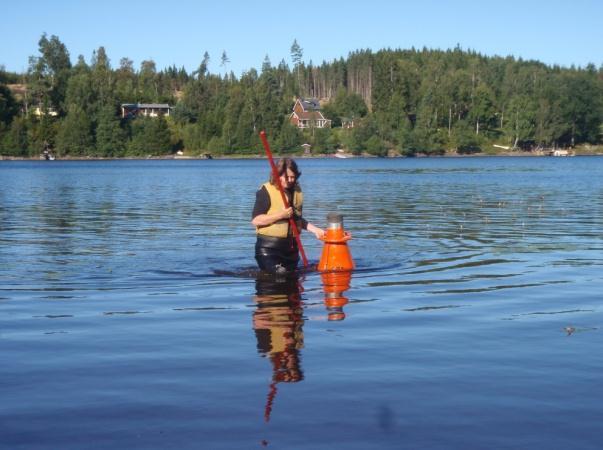

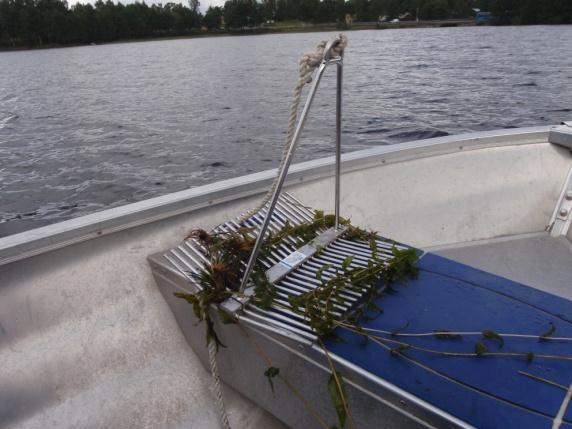

9 Teleskopkratta, Lutherräfsa, vattenkikare och roddbåt användes vid provtagningen. 9

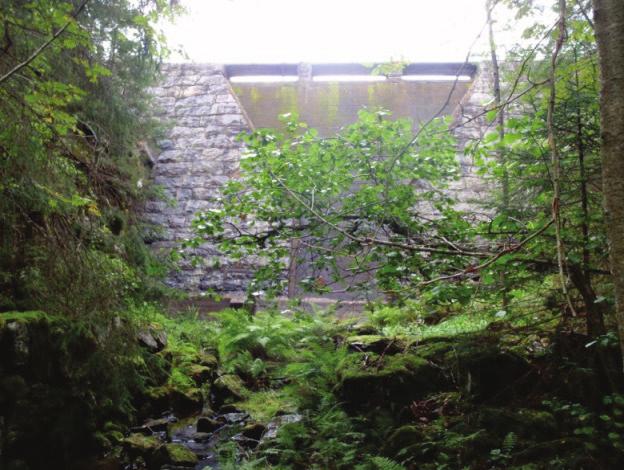

10 3 Resultat och diskussion 3.1 Beskrivning av sjöarna Såken, Frisjön, Stora Hålsjön och Storsjön är flikiga skogssjöar med svagt färgat till färgat vatten. Runt de tre första finns en del bebyggelse medan det i Storsjön endast finns bebyggelse i den nordöstra viken. Tolken är en stor långsträckt klarvattensjö omgiven av såväl skog- som jordbruksmark och en del bebyggelse. Samtliga sjöar är reglerade men i olika omfattning. Regleringsregimerna är bristfälligt sammanställda men Storsjön är sannolikt den mest reglerade av sjöarna. sker ingen tappning genom Storsjöns naturliga utlopp utan vattnet leds genom en tub. Sjön är uppdämd till en vattennivå betydligt över den ursprungliga. Under 2011 varierade vattenståndet med 1,5 m. Frisjön och Såken har enligt vattendom en tillåten dämningsamplitud på 1,9 m respektive 1,77 m. Under 2011 varierade dock vattenståndet endast med ca 0,4 m i Frisjön. För Såken saknas mer detaljerade uppgifter. I Stora Hålsjön varierade vattenståndet med 0,5 m och i Tolken med 0,68 m under Tabell 2. Uppgifter om vattenstånd och regleringsamplituder i de undersökta sjöarna, uppgifter saknas från flera sjöar. * uppgift gäller för den vecka provtagningen utfördes (v32). Sjö Nivå vid provtillfället Medel 2011 Amplitud (m) bedömning avläst enl. Vattenfall vattendom 2011 Såken låg 103,29-1,8 - Frisjön hög 51,59 51,5 1,9 0,4 St Hålsjön låg - 10,23 10,2-0,5 Tolken medel 2,20 2,23 1,99-0,7 Storsjön medel 9,38 9,42* 9,23-1,5 Dämmena vid Frisjöns utlopp (vänster) och Storsjöns utlopp (höger). 3.2 antal och vegetationsutbredning Två av sjöarna, Såken och Tolken var vegetationsrika med vegetation i ca två tredjedelar av rutorna i vegetationszonen (Tabell 3). Stora Hålsjön samt Frisjön var tämligen vegetationsfattiga med vegetation endast i en tredjedel av rutorna. Storsjön hade mycket sparsamt med vegetation, endast i ca en fjärdedel av rutorna i vegetationszonen (Tabell 3). Samtliga undersökta sjöar hade en sparsam övervattensvegetation. Såken och Tolken hade en väl utvecklad kortskottsvegetation där samtliga sex av de vanligaste 10

11 kortskottsväxterna noterades. De övriga sjöarna hade en sparsam kortskottsvegetation bestående av strandpryl. Frisjön och Storsjön hade även en fattig långskottsvegetation och den enda art som noterades i mer än enstaka rutor var undervattensformen av löktåg. Hårslinga var den vanligaste långskottsväxten i Såken och Stora Hålsjön medan vattenpest var vanligast förekommande i Tolken. I Tolken och Stora Hålsjön växte även rikligt med kransalger i släktet Nitella, (glans-/mattslinke). Flybladsvegetation förekom främst i form av gul näckros och i Stora Hålsjön även gäddnate. I Storsjön noterades endast enstaka exemplar av vit näckros och vattenpilört. Vegetationens maxdjup varierade från 2,1 m i Storsjön till 6,9 m i Tolken (Tabell 4) och hade ett tydligt samband med siktdjupet (Figur 2). Tabell 3. Resultat från makrofytundersökningen Sjö Nr Transekter Rutor Rutor i Andel rutor med Totalt Totalt antal Medelantal arter (n) (n) veg. zonen (n) veg. i vegzonen artantal hydrofytarter per transekt Såken , ,3 Frisjön , ,7 Stora Hålsjön , ,8 Tolken , ,9 Storsjön , ,3 Tabell 4. Siktdjup, skattad vattenfärg och grumlighet samt vegetationens maxdjup. * Vid provtagningstillfället pågick en planktonblomning i Tolken och vattnet var grumligt. Vid mätningar inom den ordinarie recipientkontrollen i Viskan var värdet 4,8 m. Sjö Siktdjup Vattenfärg Grumlighet Maxdjup Djupast förekommande (m) (m) art Frisjön 3,0 färgat klart 2,9 Gul näckros Storsjön 3,4 färgat klart 2,1 Vattenpilört Såken 4,1 färgat klart 2,7 Glans-/Mattslinke Tolken 4,1* klart grumligt 6,9 Strandsprötmossa Stora Hålsjön 5,0 färgat klart 4,7 Glans-/Mattslinke totala artantalet i sjöarna varierade mellan 19 och 54 (Tabell 3). Storsjön hade det lägsta artantalet och Tolken det högsta. Ser man till antalet undervattensväxter hade Tolken fortfarande det högsta men Frisjön det lägsta antalet (Figur 3). Även när det gällde medelantalet arter per transekt så hade Storsjön det lägsta och Tolken det högsta antalet (Figur 3). Såken hade ett högt medelantal arter per transekt i relation till totalantalet taxa (Figur 3), vilket visar att de förekommande arterna hade en stor spridning i sjön. När det gäller antalet noterade övervattensväxter så kan det vara beroende av vattenståndet. låga vattenståndet i Såken vid provtillfället bidrog t ex till att antalet noterade övervattensväxter var så få (Figur 3). er som vid provtillfället var över vattenytan kom inte med i transekterna. höga vattenståndet i Frisjön bidrog istället till att många strandväxter kom med i transekterna (Figur 3). 11

12 Maxdjup vegetation (m) y = 1,7286x - 3,1582 R² = 0, Siktdjup (m) Figur 2. Vegetationens maxdjup i förhållande till siktdjupet. För Tolken redovisas ett siktdjupsvärde från Siktdjupet var då 4,8 m jämfört med 4,1 m vid undersökningstillfället då det var planktonblomning Antal taxa Övervattensv. Undervattensv. Medelantal arter/transekt Såken Frisjön Stora Hålsjön Tolken Storsjön Figur 3. Antal taxa av övervattensväxter, undervattensväxter samt medelantal taxa per transekt i de undersökta sjöarna Bedömning av ekologisk status med avseende på näringsämnen Trofiskt makrofytindex (TMI) indikerade god status med avseende på näring och eutrofiering i Såken, Frisjön och Storsjön samt måttlig/otillfredsställande/dålig status med avseende på näringsämnen i Stora Hålsjön och Tolken (Tabell 5). Värdet på indexet låg dock nära klassgränsen hög status i Såken, Frisjön och Storsjön (Tabell 5, Figur 4). Efter beaktande av indikatorarter och deras frekvens ändrades bedömningen till hög status i dessa sjöar. Tolken låg nära klassgränsen för god status och med tanke på den rika förekomsten av goda oligotrofiindikatorer ändrade vi klassningen till god status i vår expertbedömning (Tabell 5, Figur 4). Även i Stora Hålsjön valde vi att ändra klassningen till god status, trots att TMI inte låg nära en klassgräns. Vi motiverar vår expertbedömning med att matt-/glansslinke, som är en god oligotrofiindikator, var den dominerande arten och att många av eutrofiindikatorerna endast påträffades i sjöns östra vik. Sjön som helhet bedömdes således ha god status men sannolikt finns det en lokal påverkan i den östra viken. 12

13 Tabell 5. Statusklassning med avseende på näringsämnen i de undersökta sjöarna Sjö TMI Ekologisk Status- Nära Expertkvot klassning klassgräns bedömning Såken 7,92 0,93 God Hög Hög Frisjön 8,14 0,97 God Hög Hög Stora Hålsjön 7,03 0,77 Måttlig till dålig - God Tolken 7,49 0,85 Måttlig till dålig God God Storsjön 8,10 0,97 God Hög Hög Trofiskt makrofytindex (TMI) Såken Frisjön Stora Hålsjön Tolken Storsjön Figur 4. Trofiskt makrofytindex (TMI) i de undersökta sjöarna 2011, heldragen linje markerar gräns mellan hög och god status, streckad linje markerar gräns mellan god och måttlig/dålig/otillfredsställande status. TMI hög status god status 3.4 Bedömning av ekologisk status med avseende på vattenreglering Olika makrofytarter påverkas av reglering på olika sätt. En viss variation av vattennivån i en sjö är naturlig och viktig för många arter. Stora kortskottsarter, (styvt och vekt braxengräs, strandpryl och notblomster) är känsliga för vattenståndsfluktuationer medan små arter (strandranunkel och sylört) gynnas (Hellsten & Mjelde 2009). I en underökning i tretton Värmländska sjöar 2009 fanns ett tydligt negativt samband mellan antalet stora kortskottsarter och sänkning av vattenståndet vintertid (Wallsten 2010). Andra arter som missgynnas av vattenståndsfluktuationer är, näckrosor och slingor medan flaskstarr och gräs i släktet Calamagrostis gynnas (Hellsten & Mjelde 2009). Jämför man reglerade sjöar kan en högre regleringsamplitud ge fler arter än en liten regleringsamplitud men vid en regleringsamplitud över 2-3 m så minskar antalet arter (Hellsten & Mjelde 2009). En sänkning av vattenståndet vintertid bedöms vara särskilt känsligt. WIc är ett index som är framtaget för att mäta regleringspåverkan (Hellsten & Mjelde 2009). Värdena för WIc-index varierade från 0 till 63 (indexet kan även ge negativa värden). Storsjön hade det lägsta och Stora Hålsjön det högsta värdet (Figur 5, Tabell 6). Indexet tar hänsyn till förekomst av arter som ökar, minskar eller är opåverkade av vattenståndsfluktuationer, se ovan. I Figur 5 framgår fördelningen mellan gynnade och missgynnade arter i undersökta sjöarna. När det gäller kortskottsvegetationen så hade Såken och Tolken en rik kortskottsvegetation med både små och stora arter. I de övriga sjöarna var kortskottsvegetationen sparsam eller mycket sparsam och utgjordes främst av strandpryl. Vid vår sammanvägda bedömning klassade vi statusen som hög i Såken och Tolken, god i Stora Hålsjön, måttlig i Frisjön och dålig i Storsjön. är viktigt att beakta att styvt braxengräs och notblomster är sparsamt förekommande i alkalina och humösa 13

14 sjöar. De aktuella sjöarna borde dock ligga inom det intervall som ger lämpliga betingelser även för dessa arter. Vi har dock svårt att förklara varför Stora Hålsjön hade en så artfattig kortskottsvegetation. Små kortskottsarter som sylört och strandranunkel dominerade på de grunda stränderna i Såken (T 2). Tabell 6. Expertbedömning av status med avseende på hydromorfologisk påverkan (reglering). Förekomst av kortskottsarter stora (styvt och vekt braxengräs, strandpryl och notblomster) respektive små (strandranunkel och sylört) samt WIc-index. Sjö Antal kortskottsarter WIc Expertstora arter små arter bedömning Såken Hög status Frisjön Måttlig status Stora Hålsjön God status Tolken Hög status Storsjön Dålig status 14

15 WIc-index WIc Antal stora isoetid-arter WIc = 0 0 Såken Frisjön Stora Hålsjön Tolken Storsjön Figur 5. WIc-index och antal stora kortskottsarter, isoetid-arter (styvt och vekt braxengräs, strandpryl och notblomster) i de undersökta sjöarna 2011 (WIc index kan även ha ett negativt värde). Antal taxa oförändrade (Nu) ökar (Ni) minskar (Nd) Såken Frisjön Stora Hålsjön Tolken Storsjön Figur 6. Antal noterade taxa som ökar, minskar eller är oförändrade av vattenståndsfluktuationer enligt Hellsten & Mjelde Naturvärden Tolken var den sjö som hade det högsta antalet taxa såväl totalt som bland över- och undervattensväxterna och i medelantal per transekt (Tabell 3, Figur 3). Sjöns naturvärden bedöms som intressanta även i ett nationellt perspektiv. noterades två rödlistade arter i undersökningen, sjöhjortron, Nostoc zetterstedtii och strandsprötmossa Oxyrrhynchium speciosum, båda i Tolken. Sjöhjortron är en cyanobakterie som bildar hjortronformade kolonier. en är känd från ca 60 sjöar i Sverige och klassad som nära hotad (NT) (Gärdenfors 2010). Utanför Sverige finns endast ett fåtal fynduppgifter (Bengtsson 2005). Sjöhjortron är en indikatorart för näringsfattiga ickeförsurade klarvattensjöar och förekommer på hårdbotten eller i braxengräsmattor vanligen på 0,5-3,5 m djup (Bengtsson 2005). I Tolken noterades sjöhjortron i elva rutor fördelade på fyra transekter. Djupet varierade mellan 1,5 och 4,1 m. I Tolken påträffades även en annan Nostoc art, sjöplommon Nostoc pruniforme. en är ovanlig men inte rödlistad, den förekommer även i mer näringsrika miljöer än sjöhjortron och ofta på mjukbotten. 15

16 Strandsprötmossa Oxyrrhynchium speciosum är en art som förekommer sällsynt på kalkrik jord och rötter vid vattendrag i södra Sverige. Även den är klassad som nära hotad (NT) (Gärdenfors 2010). På senare tid har man även hittat den i sjöar på större djup i både Finland och Sverige (Hedenäs muntligen). I Tolken påträffades den i en ruta på 6 m djup. I sjön noterades även två andra mossarter som kan betraktas som ovanliga: vattenfickmossa, Fissidens fontanus och sjönäckmossa, Fontinalis hypnoides. Ett annat intressant artfynd i undersökningen är getraggsalg, Aegagropila linnei som påträffades i Stora Hålsjön, en ovanlig alg som kan bilda makroskopiska algbollar. en har uppmärksammats internationellt i naturvårdssammanhang och anses ha minskat under de senaste decennierna (Boedeker m fl 2010). en förekommer i grunda välbuffrade oligo-mesotrofa sjöar med medelhög till hög kalkhalt och anses missgynnad av eutrofiering. I Västra Götalands län är arten tidigare känd från Rådasjön i Härryda kommun. Kunskapen om arten är dock ofullständig och i makrofytundersökningar i Stockholms och Södermanlands län har getraggsalg påträffats i arton sjöar de senaste åren (portalen ). Vid revideringen av den svenska rödlistan 2010 bedömdes det svenska beståndet som livskraftigt (Gärdenfors ed. 2010). Två rödlistade arter (NT) noterades i undersökningen sjöhjortron, Nostoc zetterstedtii och strandsprötmossa Oxyrrhynchium speciosum, båda påträffades i Tolken. 16

17 4 Referenser portalen Noteringar av getraggsalg, Aegagropila linnaei Boedeker, C., Eggert, A., Immers, A. & Smets, E Global Decline of and Threats to Aegagropila linnaei, with special Reference to the Lake Ball Habit Bioscience Gärdenfors, U. (ed.) Rödlistade arter i Sverige The 2010 Red List of Swedish Species. databanken. SLU, Uppsala. Hellsten, S.& Mjelde, M Macrophyte responses to water level fluctuation in Fennoscandinavian Lakes Applying a common index. Verh. Internat. Verein. Limnol. 2009, vol. 30, Part 5, p , January Naturvårdsverket, Status, potential och kvalitetskrav för sjöar, vattendrag, kustvatten och vatten i övergångszon. En handbok om hur kvalitetskrav i ytvattenförekomster kan bestämmas och följas upp. Handbok 2007:4, utgåva 1 december Bilaga A Bedömningsgrunder för sjöar och vattendrag. Naturvårdsverket Handledning för miljöövervakning. Programområde: Sötvatten. Undersökningstyp: Makrofyter i sjöar. Version 2:0: Wallsten, M Makrofyters respons på vattenförändringar i 13 Värmländska sjöar. En lämplig parameter för att bedöma sjöars status i reglerade sjöar? Länsstyrelsen i Värmland. Publ nr 2010:12.ISSN:

18 Bilaga 1. Resultatsidor FÖRKLARING TILL RESULTATSIDA MAKROFYTER I SJÖAR Lokaluppgifter Lokalnummer, vattendragsnamn och lokalnamn. Provtagningsdatum, utloppskoordinater och flodområde enligt SMHI:s sjö- och vattendragsregister. I förekommande fall foto. Kommentar I kommentaren redovisas värdefull information om intressanta observationer och avvikelser. Den är avsedd att hjälpa till vid tolkningen av resultaten i tabeller och diagram Resultat Totalt artantal: Antal påträffade taxa av makrofyter i sjön Medelantal arter/ transekt Medelantal påträffade taxa av makrofyter i sjön per transekt Andel rutor med veg.: Andel av rutorna i vegetationszonen där det påträffades vegetation. Vegetationszonen definieras som djupintervallet ner till djupet för djupast påträffade art. Maxdjup hydrofyter: Djupast påträffade makrofytart exklusive helofyter. Antal stora isoetidarter. Antal förekommande taxa av styvt och vekt braxengräs, norblomster och strandpryl. WIc: Index för klassning av regleringspåverkan. WIc = (Nd-Ni)/N x 100. Nd är arter som minskar och Ni är arter som ökar vid stora vattenståndsfluktuationer. N är summan av arterna inklusive indifferenta arter. Statusklassning Trofiskt makrofytindex, TMI beräknat index enligt Naturvårdsverkets bedömningsgrunder (Naturvårdsverkets handbok 2007:4). Klassningar av ekologisk status med avseende på näringsämnen enligt följande tregradiga skala: Hög status God status Måttlig / Otillfredsställande / Dålig status 18

19 Expertbedömning Medins slutgiltiga bedömning av status m.a.p. eutrofiering och hydromorfologisk påverkan. Bygger på de olika indexen och parametrarna i kombination med bottenfaunans artsammansättning, samt på egen erfarenhet från liknande undersökningar och provplatser. Klassningar enligt följande: Hög status God status Måttlig status Otillfredsställande status Dålig status 19

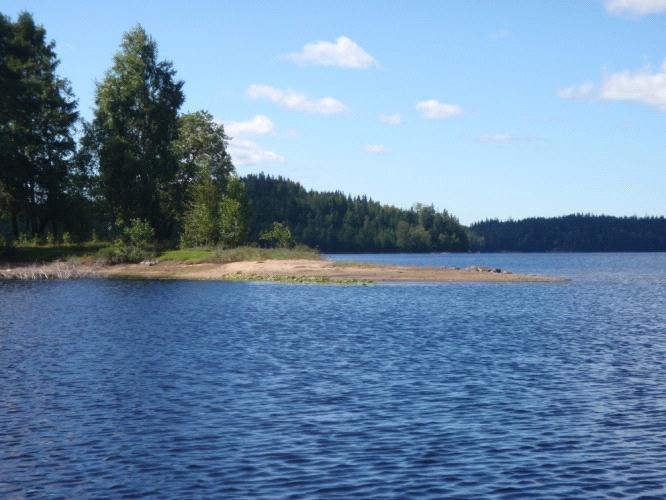

20 1. Såken Datum: till Utloppskoordinater: / (RT90) Kommentar Vanligast förkommande arterna var hårslinga och löktåg. förekom även en rik kortskottsvegetation med främst styvt braxengräs, strandpryl och notblomster. Bland indikatorarterna kan nämnas förekomst av såväl matt/glansslinke, Nitella opaca/flexilis som indikerar mycket näringsfattiga förhållanden som papillsträfse, Chara virgata som indikerar näringsfattiga till måttligt näringsrika förhållanden. Siktdjupet var 4,1 m och vegetation påträffades ner till 2,7 m djup. Ner till det djupet påträffades vegetation i knappt två tredjedelar av rutorna. TMI indikerar god status men värdet är ett gränsfall till hög status. noterades sju arter som vid gränsfall indikerar hög status, så vi justerade klassningen i expertbedömningen. Ett högt värde för WIc och många kortskottsarter indikerade hög status med avseende på hydromorfologisk påverkan (reglering). Flodområde: 103 Ätran Resultat Statusklassning (enligt Naturvårdsverket) Totalt artantal: 22 TMI 7,92 Medelantal arter/ transekt: 7,3 Ekologisk kvot 0,93 Andel rutor med veg.: 0,63 Näringsämnen status: God Maxdjup hydrofyter: 270 Expertbedömning: Djupast förekom. hydrofyt: Mattslinke/Glansslinke Näringsämnen status: Hög Antal stora isoetid-arter 4 Hydromorfologi status: Hög WIc: 61,5 Kumulerat artantal (enbart hydrofyter) Vanligast förekommande arterna 20 Antal rutor Kumulerat artantal Antal transekter Transekt nr Några arters djuputbredning 20 Antal inventeringsrutor Hårslinga Styvt braxengräs Strandpryl Notblomster Papillsträfse Matt/Glansslinke Djupintervall (cm) 20

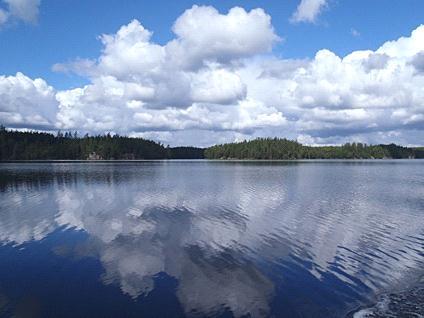

21 2. Frisjön Datum: Utloppskoordinater: / (RT90) Flodområde: Viskan Kommentar Sjön hade sparsamt med vegetation och mycket grovdetritus på bottnarna. Vanligast förkommande arterna var strandpryl och löktåg, vilka indikerar näringsfattiga till måttligt näringsrika förhållanden. förekom även sparsamt med matt/glansslinke, Nitella opaca/flexilis som indikerar mycket näringsfattiga förhållanden. Siktdjupet var 3,0 m och vegetation påträffades ner till 2,9 m djup. Ner till det djupet påträffades vegetation i knappt en tredjedel av rutorna. TMI indikerar god status men värdet är ett gränsfall till hög status. noterades två arter som vid gränsfall indikerar hög status, så vi justerade klassningen i expertbedömningen. Sparsam undervattensvegetation, ett måttligt högt värde på WIc och endast en stor kortskottsart indikerade måttlig status med avseende på hydromorfologisk påverkan (reglering). Resultat Statusklassning (enligt Naturvårdsverket) Totalt artantal: 26 TMI 8,14 Medelantal arter/ transekt: 2,65 Ekologisk kvot: 0,97 Andel rutor med veg.: 0,35 Näringsämnen status: God Maxdjup hydrofyter (cm): 290 Expertbedömning Djupast förekom. hydrofyt: Gul näckros Näringsämnen status: Hög Antal isoetid-arter 1 Hydromorfologi status: Måttlig WIc: 25 Kumulerat artantal (enbart hydrofyter) Vanligast förekommande arterna 14 Antal rutor Antal transekter Kumulerat artantal Transekt nr 0 0 Några arters djuputbredning 14 Antal inventeringsrutor Strandpryl Löktåg Strandranunkel Matt/glansslinke Gul näckros Hårslinga Djupintervall (cm) 21

22 3. Stora Hålsjön Datum: Utloppskoordinater: / (RT90) Kommentar Såväl kortskottsvegetationen som övervattensvegetationen var sparsam. Den vanligast förkommande arten var glansslinke/mattslinke, Nitella opaca/flexilis som indikerar mycket näringsfattiga förhållanden. Siktdjupet var 5,0 m och vegetation påträffades ner till 4,7 m djup. Ner till det djupet påträffades vegetation i drygt en tredjedel av rutorna. Trofiskt makrofytindex indikerade måttlig till dålig status med avseende på näringsämnen. Indexet tar dock inte hänsyn till arternas frekvens. Eftersom matt/glansslinke var den vanligast förekommande arten ändrade vi klassningen i expertbedömningen till god status. Flera av de arter som indikerade näringsrika förhållanden påträffades endast i sjöns östra vik. Ett högt värde på WIc men förekomst av endast en stor kortskottsart motiverade bedömningen god status med avseende på hydromorfologisk påverkan (reglering). Den sparsamma kortskottsvegetaionen är dock svårförklarad. Flodområde: 105 Viskan Resultat Statusklassning (enligt Naturvårdsverket) Totalt artantal: 24 TMI 7,03 Medelantal arter/ transekt: 2,70 Ekologisk kvot: 0,77 Andel rutor med veg.: 0,34 Näringsämnen status: Måttlig till dålig Maxdjup hydrofyter (cm): 470 Expertbedömning Djupast förekom. hydrofyt: Glansslinke/Mattslinke Näringsämnen status: God Antal isoetid-arter 1 Hydromorfologi status: God WIc: 62,5 Kumulerat artantal (enbart hydrofyter) Frekvens (andel av provytorna i vegetationszonen) 18 Antal rutor Antal transekter Kumulerat artantal Transekt nr Några arters djuputbredning 12 Antal inventeringsrutor Djupintervall (cm) Glansslinke/Mattslinke Hårslinga Vattenpest Getraggsalg Trubbnate Ålnate Skörsträfse 22

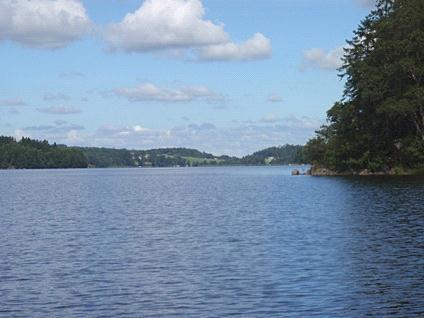

23 4. Tolken, Ulricehamn Datum: Utloppskoordinater: / (RT90) Flodområde: Viskan Kommentar Vegetationen var artrik och de vanligast förkommande arterna var styvt braxengräs och strandpryl. Bland indikatorarterna kan nämnas förekomst av såväl matt/glansslinke, Nitella opaca/flexilis som indikerar mycket näringsfattiga förhållanden som papillsträfse, Chara virgata som indikerar näringsfattiga till måttligt näringsrika förhållanden. Siktdjupet var 4,05 m och det påträffades växter ner till 6,9 m. Ner till det djupet påträffades vegetation i knappt två tredjedelar av rutorna. TMI indikerade måttlig till dålig status men värdet är ett gränsfall till god status. noterades sex arter som vid gränsfall indikerar hög status och en som indikerar god eller sämre status, så vi justerade klassningen i expertbedömningen. Ett högt värde för WIc och många kortskottsarter indikerade hög status med avseende på hydromorfologisk påverkan (reglering). Resultat Statusklassning (enligt Naturvårdsverket) Totalt artantal: 54 TMI 7,49 Medelantal arter/ transekt: 8,9 Ekologisk kvot: 0,85 Andel rutor med veg.: 0,63 Näringsämnen status: Måttlig till dålig Maxdjup hydrofyter (cm): 690 Expertbedömning Djupast förekom. hydrofyt: Strandsprötmossa Näringsämnen status: God Antal isoetid-arter: 4 Hydromorfologi status: Hög WIc: 43,75 Kumulerat artantal (enbart hydrofyter) Vanligast förekommande arterna 35 Antal rutor Antal transekter Kumulerat artantal Transekt nr Några arters djuputbredning Antal inventeringsrutor Styvt braxengräs Vekt braxengräs Notblomster Vattenpest Matt/glansslinke Hårslinga Djupintervall (cm) 23

24 5. Storsjön, Viskafors Datum: Utloppskoordinater: / (RT90) Flodområde: Viskan Kommentar Sjön hade en mycket sparsam vegetation. Vanligast förekommande arten var löktåg, som indikerar näringsfattiga till måttligt näringsrika förhållanden. förekom även flytvitmossa som indikerar mycket näringsfattiga och sura förhållanden. Siktdjupet var 3,4 m och vegetation påträffades ner till 2,1 m djup. Ner till det djupet påträffades vegetation i drygt en fjärdedel av rutorna. TMI indikerar god status men värdet är ett gränsfall till hög status. noterades endast två arter som vid gränsfall indikerar hög status. Vår bedömning är dock att vegetationen istället är påverkad av försurning och hydromorfologiska förändringar i form av en höjd vattennivå och reglering. Mycket sparsam vegetation, ett lågt värde på WIc och förekomst av endast en stor kortskottsart motiverade bedömningen dålig status med avseende på hydromorfologisk påverkan (reglering). Resultat Statusklassning (enligt Naturvårdsverket) Totalt artantal: 19 Trofiskt makrofytindex: 8,10 Medelantal arter/ transekt: 1,25 Ekologisk kvot: 0,97 Andel rutor med veg.: 0,26 Näringsämnen status: God Maxdjup hydrofyter (cm): 210 Expertbedömning Djupast förekom. hydrofyt: Vattenpilört Näringsämnen status: Hög Antal stora isoetid-arter 1 Hydromorfologi status: Dålig WIc: 0 Kumulerat artantal (enbart hydrofyter) Vanligast förekommande arterna 14 Antal rutor Antal transekter Kumulerat artantal Transekt nr Några arters djuputbredning Antal inventeringsrutor Löktåg Torvgravsalg Strandpryl Flytvitmossa Vitmossa palustre-gruppen Strandranunkel Djupintervall (cm) 24

25 Bilaga 2. Fältprotokoll 25

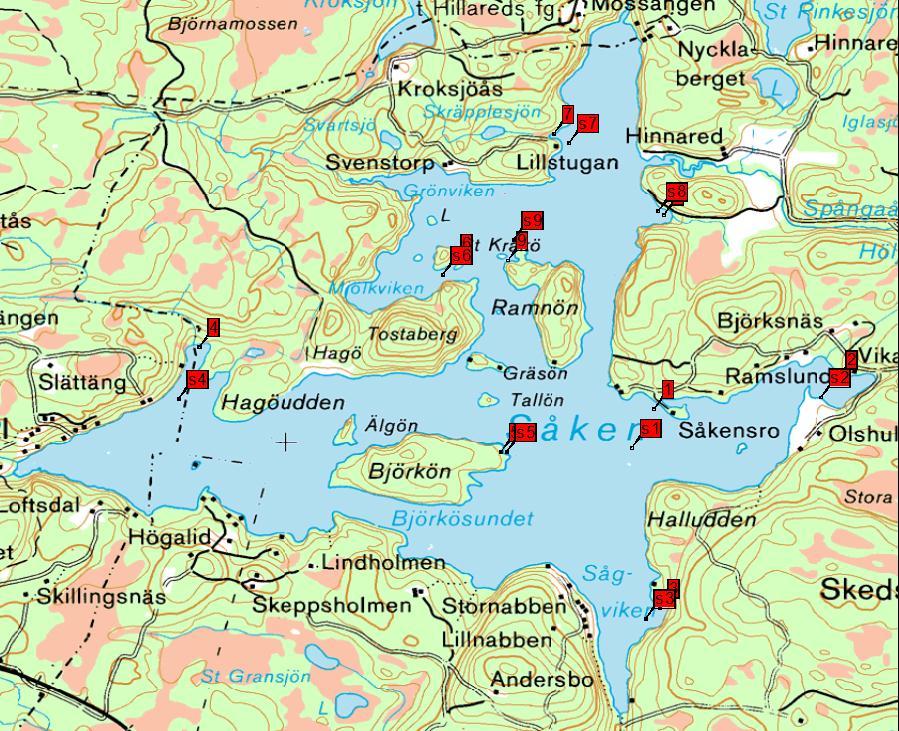

26 1. Såken Vattenområdesuppgifter Sjö/vattendrag: Såken Utloppskoord / (RT90) Lokalnummer: 1 ID-nummer: SE Lokalnamn: - Sjöarea (km 2 ): 3,39 Huvudflodomr.: 103 Ätran Medeldjup: 11 m Län: 14 Västra Götaland Maxdjup: 30 m Kommun: Borås/Svenljunga Provtagningsuppgifter Datum: Provyta (m²): 0,125 Provtagare: Carin Nilsson, Karin Johansson Antal transekter: 9 Organisation: Antal provytor: 349 Syfte: Miljöövervakning Metodik: Naturvårdsverkets handledning för miljöövervakning - Makrofyter i sjöar 2.0 Vattenuppgifter Vattennivå: låg Siktdjup: 4,1 m Pegelnivå: 103,29 Vattenfärg: färgat Vattentemperatur: 18,3 C Grumlighet: klart Övrigt Areal enligt SMHI s sjöregister. Pegel och iläggsplats vid utloppet. Enligt länsstyrelsen ligger medelnivån troligen strax under under dämningsgränsen som är 104,52 m. Sänkningsgränsen för Såken är 102,75 m. Flikig skogssjö med sand och blockstränder. Grund i öster. Breda kortskottsbälten, delvis över vattenlinjen vid inventeringstillfället. Sparsamt med övervattensvegetation och flytbladsvegetation. Förekomst av kransalger och hårslinga. Styrelsen för ackreditering och teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade verksamheten vid laboratorierna uppfyller kraven i SS-EN rapport får endast återges i sin Transekternas start och stopp, S anger stoppkoordinaten. 26

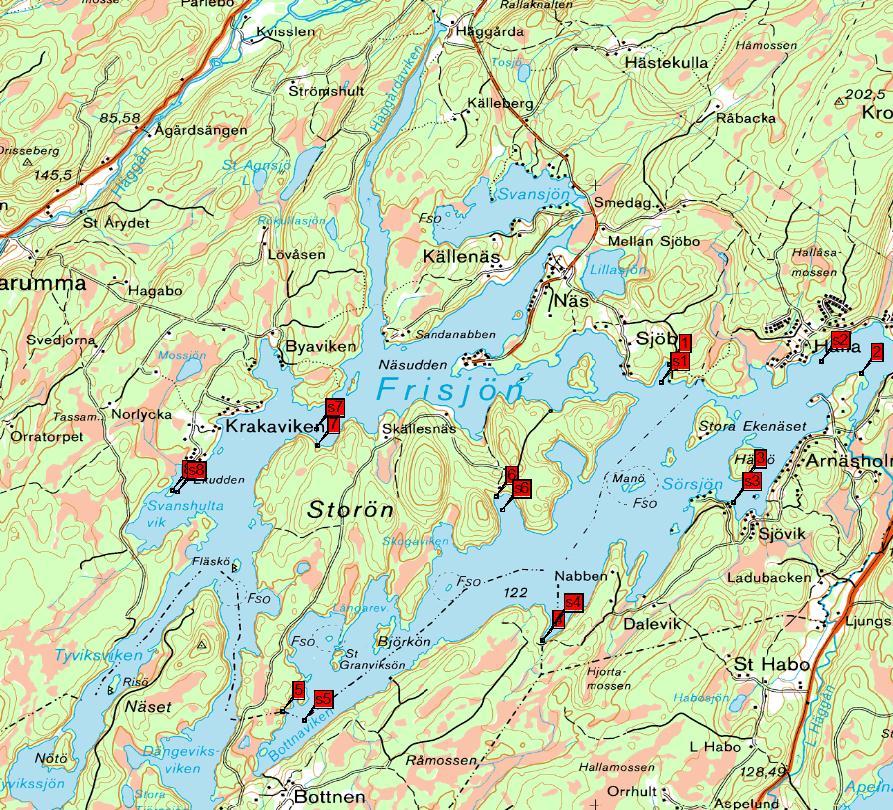

27 2. Frisjön Vattenområdesuppgifter Sjö/vattendrag: Frisjön Sjötyp 3. Söder LN Lokalnummer: 2 Utloppskoord / (RT90) Lokalnamn: - ID-nummer: SE Huvudflodomr.: 105 Viskan Sjöarea (km 2 ): 7,089 Län: 14 Västra Götaland Medeldjup: 6,9 m Kommun: Borås/Mark Maxdjup: 30 m Provtagningsuppgifter Datum: Provyta (m²): 0,125 Provtagare: Carin Nilsson, Karin Johansson Antal transekter: 8 Organisation: Antal provytor: 267 Syfte: Miljöövervakning Metodik: Naturvårdsverkets handledning för miljöövervakning - Makrofyter i sjöar 2.0 Vattenuppgifter Vattennivå: hög Siktdjup: 3 m Pegelnivå: 51,59 Vattenfärg: färgat Vattentemperatur: 19,2 C Grumlighet: klart Övrigt Pegel vid utloppet. Ilägg vid Sjöbo ( / ). Flikig skogssjö med mycket grovdetritus på botten. Sparsamt med vegetation. Vass säv bunkestarr noterades men kom inte med i någon transekt. Vattennivån höjd 2 Styrelsen för ackreditering och teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade verksamheten vid laboratorierna uppfyller kraven i SS-EN rapport får endast återges i sin Transekternas start och stopp, S anger stoppkoordinaten. 27

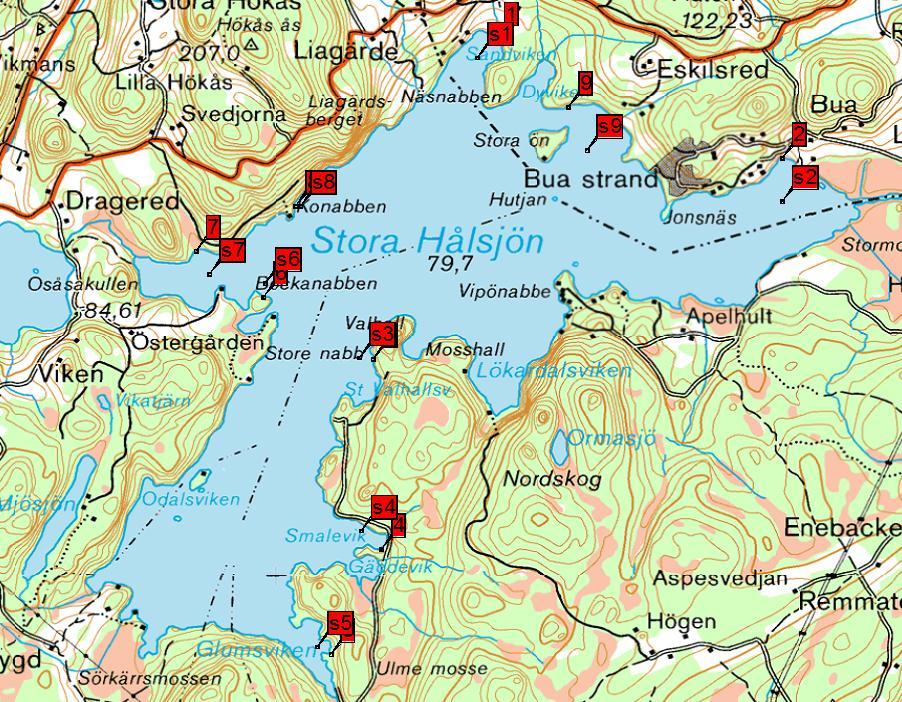

28 3. Stora Hålsjön Vattenområdesuppgifter Sjö/vattendrag: Stora Hålsjön Sjötyp 3. Söder LN Lokalnummer: 3 Utloppskoord / (RT90) Lokalnamn: - ID-nummer: SE Huvudflodomr.: 105 Viskan Sjöarea (km 2 ): 3,861 Län: 14 Västra Götaland Medeldjup: 11 m Kommun: Borås/Mark Maxdjup: 30,5 m Provtagningsuppgifter Datum: Provyta (m²): 0,125 Provtagare: Carin Nilsson, Karin Johansson Antal transekter: 9 Organisation: Antal provytor: 301 Syfte: Miljöövervakning Metodik: Naturvårdsverkets handledning för miljöövervakning - Makrofyter i sjöar 2.0 Vattenuppgifter Vattennivå: låg Siktdjup: 5 m Pegelnivå: 55 cm under vit markering Vattenfärg: färgat Vattentemperatur 19,5 C Grumlighet: klart Övrigt Frisk vind och regn första dagen. Iläggsplats strax nordväst Apelhult. Vi hittade ingen pegel. Vattenstånd 2011: min =9,80, max=10,30, medel =10,71. Vattennivå markerad med vit färg på bergyta åt väst vid Valhall ( / ). Skogssjö omgiven av branta berg. Fina block vanligt förekommande längs stränderna. Sandstränder i sjöns norra del. Sparsamt med övervattensväxter och kortskottsvegetation. Styrelsen för ackreditering och teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade verksamheten vid laboratorierna uppfyller kraven i SS-EN rapport får endast återges i sin Transekternas start och stopp, S anger stoppkoordinaten. 28

29 4. Tolken, Ulricehamn Vattenområdesuppgifter Sjö/vattendrag: Tolken Sjötyp 3. Söder LN Lokalnummer: 4 Utloppskoord / (RT90) Lokalnamn: Ulricehamn ID-nummer: SE Huvudflodomr.: 105 Viskan Sjöarea (km 2 ): 11,75 Län: 14 Västra Götaland Medeldjup: 8,4 m Kommun: Borås/Ulricehamn Maxdjup: 29 m Provtagningsuppgifter Datum: Provyta (m²): 0,125 Provtagare: Carin Nilsson, Karin Johansson Antal transekter: 13 Organisation: Antal provytor: 462 Syfte: Miljöövervakning Metodik: Naturvårdsverkets handledning för miljöövervakning - Makrofyter i sjöar 2.0 Vattenuppgifter Vattennivå: hög Siktdjup: 4,05 m Pegelnivå: 2,2 Vattenfärg: klart Vattentemperatur: 17,6 C Grumlighet: grumligt Övrigt Pegel belägen på norra sidan om gamla bron vid sjöns utlopp. Iläggsplats norr om väg 40 samt i sjöns sydspets. Planktonblomning. Långsträckt sjö omgiven av skog och åkermark. Övervägande steniga-sandiga stränder. Sparsamt med övervattensvegetation i form av säv och vass. Rikligt med kortskottsvegetation. Styrelsen för ackreditering och teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade verksamheten vid laboratorierna uppfyller kraven i SS-EN rapport får endast återges i sin Karta nästa sida. 29

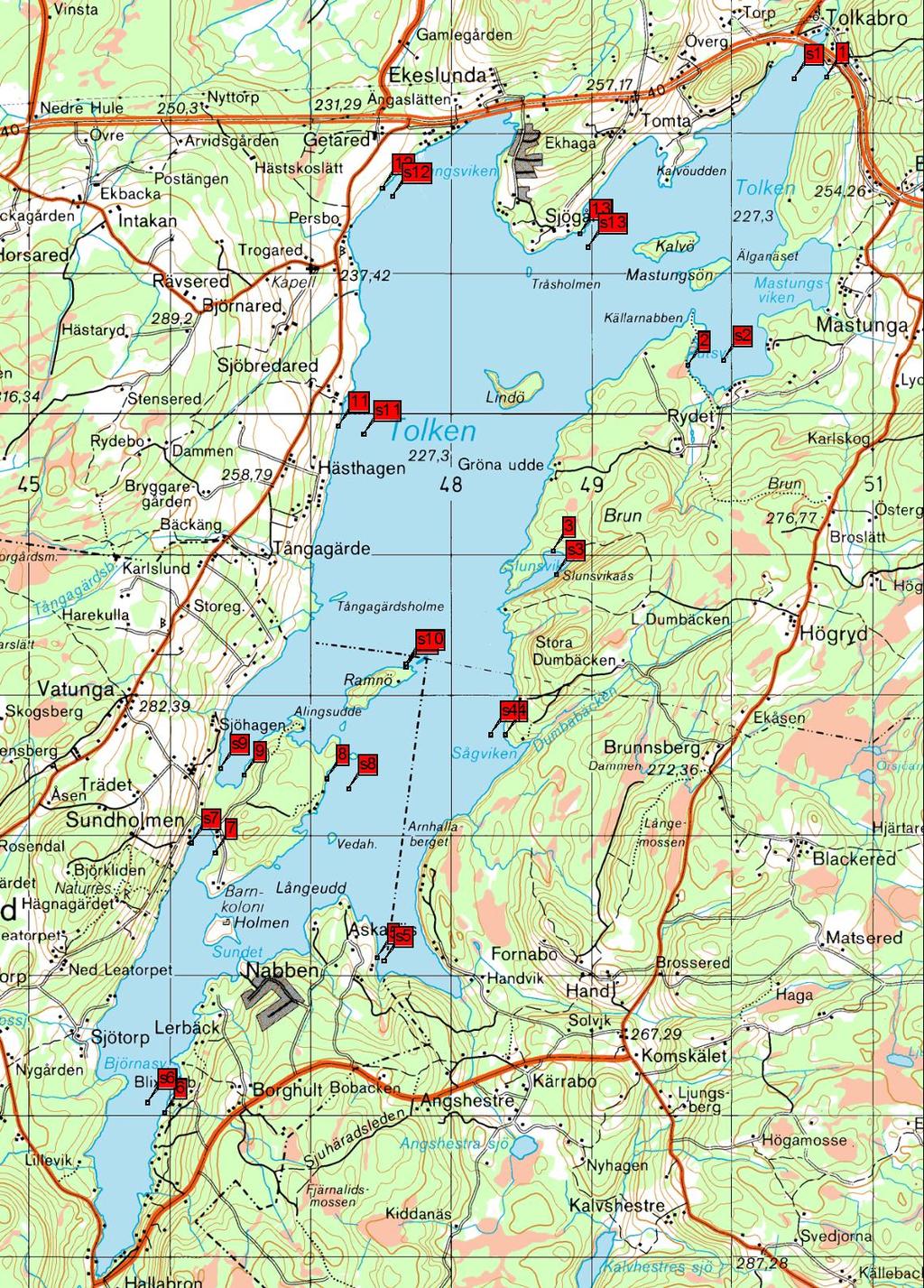

30 30 Transekternas start och stopp, S anger stoppkoordinaten.

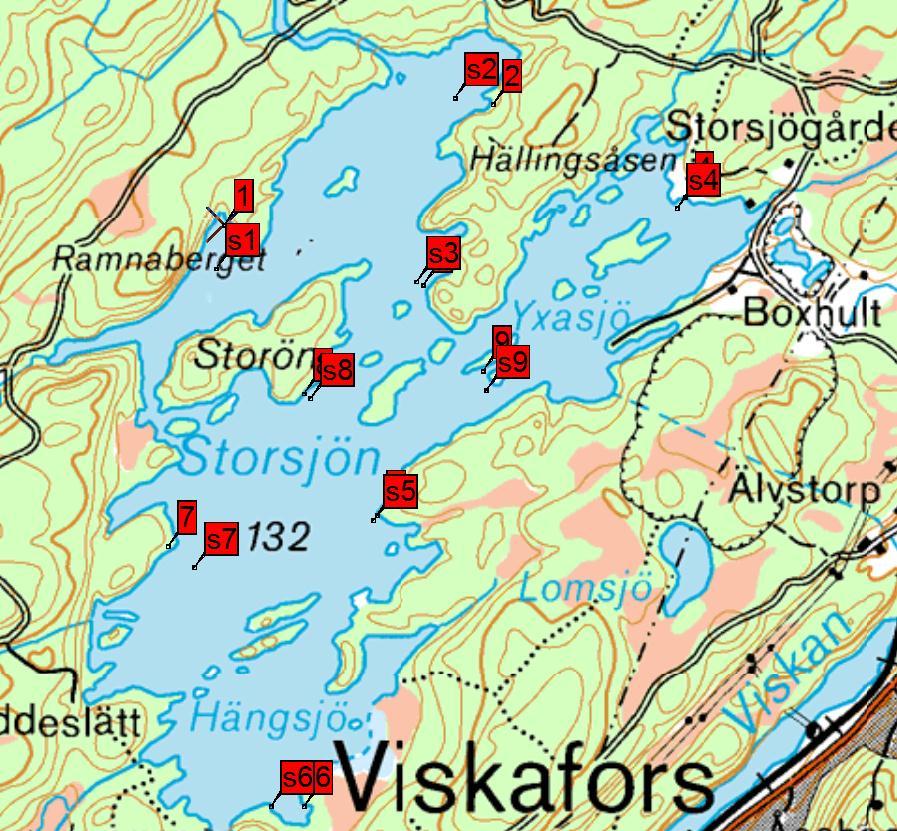

31 5. Storsjön, Viskafors Vattenområdesuppgifter Sjö/vattendrag: Storsjön Sjötyp 3. Söder LN Lokalnummer: 5 Utloppskoord / (RT90) Lokalnamn: Viskafors ID-nummer: SE Huvudflodomr.: 105 Viskan Sjöarea (km 2 ): 1,461 Län: 14 Västra Götaland Medeldjup: 5,8 m Kommun: Borås Maxdjup: 27 m Provtagningsuppgifter Datum: Provyta (m²): 0,125 Provtagare: Carin Nilsson, Karin Johansson Antal transekter: 9 Organisation: Antal provytor: 266 Syfte: Miljöövervakning Metodik: Naturvårdsverkets handledning för miljöövervakning - Makrofyter i sjöar 2.0 Vattenuppgifter Vattennivå: medel Siktdjup: 3,4 m Pegelnivå: 9,38 Vattenfärg: klart Vattentemperatur: 19,7 C Grumlighet: färgat Övrigt Gammal pegel vid det igenmurade utloppet. Vattennivån var 93 cm under stenmuren väster om den igenmurade dammluckan. Vattenstånd 2011: min=8,26, max=9,77, medel=9,23. Bra iläggsplats mellan Storsjögård och Boxhult. Skogssjö med klippiga stränder och många öar. Vikar med starr men i övrigt mycket lite vegetation. Uppdämd betydligt över ursprunglig vattennivå. Ingen tappning genom utloppet utan tub till kraftverk. Styrelsen för ackreditering och teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade verksamheten vid laboratorierna uppfyller kraven i SS-EN rapport får endast återges i sin Transekternas start och stopp, S anger stoppkoordinaten. 31

32 Bilaga 3. listor FÖRKLARING TILL ARTLISTA MAKROFYTER I SJÖAR Raritetskategori (R): RE Nationellt utdöd (Regionally Extinct) CR Akut Hotad (Critically Endangered) EN Starkt Hotad (Endangered) VU Sårbar (Vulnerable) NT Nära hotad (Near Threatened) DD Kunskapsbrist (Data Deficient) Ov Lokalt eller regionalt ovanlig Indikatorvärde med avseende på näringsämnen (Iv): Makrofyternas indikatiorvärde med avseende på näringsämnen (1-10) enligt Bilaga A till handbok 2007:4 (Naturvårdsverket 2007).1 indikerar näringsrika förhållanden och 10 näringsfattiga. Viktfaktor med avseende på näringsämnen(vf): Makrofyternas nischbredd (0,1-1), hög viktfaktor indikerar smal nischbredd. Respons med avseende på reglering (WIc): Ni taxa som gynnas (increasing)av stora vattennivåfluktiationer Nd taxa som missgynnas(decreasing) av stora vattennivåfluktiationer Nu taxa som är indifferenta (unaltered) med avseende på stora vattennivåfluktuationer Rutor Antal rutor för respektive art i hela sjön (n). Andel rutor i vegetationszonen med förekomst av respektive art (%), angivet mer 95% konfidensintervall. Djup ernas min- och maxdjup. Rutor/transekt Antal rutor (n) med förekomst av respektive art i de olika transekterna. 32

33 Såken SE (latinskt namn) (svenskt namn) Rk Iv Vf WIc Rutor Konf. Djup (cm) Rutor/transekt (n) (n) (%) 95% min max Kransalger Chara virgata Papillsträfse ,6 2, Nitella opaca/flexilis Mattslinke/Glansslinke ,1 2, Kärlväxter (hydrofyter) Elodea canadensis Vattenpest 4 0,7 5 2,6 2, Elodea nuttallii Smal vattenpest 6 0,6 1 0,5 1, Isoëtes echinospora Vekt braxengräs 8 0,9 Nd 4 2,1 2, Isoëtes lacustris Styvt braxengräs 9 0,9 Nd 14 7,2 3, Juncus bulbosus Löktåg 8 0,9 18 9,3 4, Lobelia dortmanna Notblomster 9 0,9 Nd 10 5,2 3, Myriophyllum alterniflorum Hårslinga 9 0,9 Nd 24 12,4 4, Nuphar lutea Gul näckros 8 0,9 Nd 15 7,7 3, Nymphaea alba Vit näckros 8 0,9 Nd 1 0,5 1, Persicaria amphibia Vattenpilört 6 0,7 4 2,1 2, Plantago uniflora Strandpryl 8 0,8 Nd 11 5,7 3, Potamogeton gramineus Gräsnate 8 0,9 4 2,1 2, Potamogeton natans Gäddnate 7 0,8 Nu 2 1,0 1, Potamogeton perfoliatus Ålnate 8 0,8 1 0,5 1, Ranunculus reptans Strandranunkel 8 0,9 Ni 5 2,6 2, Schoenoplectus lacustris Pilblad 7 0,8 2 1,0 1, Sparganium angustifolium Plattbladig igelknopp 9 0,9 Nu 3 1,5 1, Sparganium sp. Igelknopp obest. Ni 1 0,5 1, Subularia aquatica Sylört 8 0,9 4 2,1 2, Kärlväxter (helofyter) Equisetum fluviatile Sjöfråken Nu 1 0,5 1, Phragmites australis Vass Nd 3 1,5 1, Antal taxa Styrelsen för ackreditering och teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade verksamheten vid laboratorierna uppfyller kraven i SS-EN rapport får endast återges i sin 33

34 Frisjön SE (latinskt namn) (svenskt namn) Rk Iv Vf WIc Rutor Konf. Djup (cm) Rutor/transekt (n) (n) (%) 95% min max Kransalger Nitella flexilis/opaca Glansslinke/Mattslinke ,2 1, Mossor Fontinalis antipyretica Stor näckmossa 8 0,7 2 1,2 1, Kärlväxter (hydrofyter) Glyceria fluitans Mannagräs 7 0,8 1 0,6 1, Juncus bulbosus Löktåg 8 0,9 12 7,1 3, Myriophyllum alterniflorum Hårslinga 9 0,9 Nd 2 1,2 1, Nuphar lutea Gul näckros 8 0,9 Nd 9 5,3 3, Nymphaea alba Vit näckros 8 0,9 Nd 2 1,2 1, Plantago uniflora Strandpryl 8 0,8 Nd 13 7,6 4, Potamogeton berchtoldii Gropnate 8 0,9 Nd 1 0,6 1, Potamogeton natans Gäddnate 7 0,8 Nu 2 1,2 1, Ranunculus reptans Strandranunkel 8 0,9 Ni 7 4,1 3, Sparganium sp. Igelknopp obest. Ni 2 1,2 1, Kärlväxter (helofyter) Calamagrostis sp. Rör 1 0,6 1, Carex nigra Hundstarr 1 0,6 1, Carex rostrata Flaskstarr Ni 9 5,3 3, Carex sp. Starr 2 1,2 1, Comarum palustre Kråkklöver 1 0,6 1, Eleocharis palustris Knappsäv Nd 1 0,6 1, Equisetum fluviatile Sjöfråken Nu 2 1,2 1, Lysimachia thyrsiflora Topplösa 9 5,3 3, Lysimachia vulgaris Strandlysing 2 1,2 1, Lythrum salicaria Fackelblomster 1 0,6 1, Menyanthes trifoliata Vattenklöver 1 0,6 1, Molinia caerulea Blåtåtel 2 1,2 1, Myrica gale Pors 3 1,8 2, Sparganium emersum Igelknopp Nu 1 0,6 1, Summa (antal taxa) Styrelsen för ackreditering och teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade verksamheten vid laboratorierna uppfyller kraven i SS-EN rapport får endast återges i sin 34

35 Stora Hålsjön SE (latinskt namn) (svenskt namn) Rk Iv Vf WIc Rutor Konf. Djup (cm) Rutor/transekt (n) (n) (%) 95% min max Alger Aegagropila linnaei Getraggsalg Ov 6 2,2 1, Kransalger Chara globularis Skörsträfse 6 0,9 4 1,5 1, Nitella flexilis/opaca Glansslinke/Mattslinke , Mossor Fontinalis antipyretica Stor näckmossa 8 0,7 2 0,7 1, Pellia epiphylla Fickpellia 1 0,4 0, Kärlväxter (hydrofyter) Elodea canadensis Vattenpest 4 0,7 8 3,0 2, Juncus bulbosus Löktåg 8 0,9 1 0,4 0, Myriophyllum alterniflorum Hårslinga 9 0,9 Nd 10 3,7 2, Myriophyllum spicatum Axslinga 3 0,7 2 0,7 1, Myriophyllum verticillatum Kransslinga 3 0,6 Nd 2 0,7 1, Nuphar lutea Gul näckros 8 0,9 Nd 8 3 2, Plantago uniflora Strandpryl 8 0,8 Nd 3 1,1 1, Potamogeton berchtoldii Gropnate 8 0,9 Nd 1 0,4 0, Potamogeton natans Gäddnate 7 0,8 Nu 11 4,1 2, Potamogeton obtusifolius Trubbnate 6 0,8 6 2,2 1, Potamogeton perfoliatus Ålnate 8 0,8 6 2,2 1, Sparganium sp. Igelknopp obest. Ni 1 0,4 0, Stratiotes aloides Vattenaloe 3 0,8 1 0,4 0, Kärlväxter (helofyter) Glyceria maxima Jättegröe 4 1,5 1, Lysimachia vulgaris Strandlysing 3 1,1 1, Phragmites australis Vass Nd 1 0,4 0, Scirpus sylvaticus Skogssäv 3 1,1 1, Typha angustifolia Smalkaveldun 6 2,2 1, Typha latifolia Bredkaveldun 1 0,4 0, Summa (antal taxa) Styrelsen för ackreditering och teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade verksamheten vid laboratorierna uppfyller kraven i SS-EN rapport får endast återges i sin 35

36 Tolken SE (latinskt namn) (svenskt namn) Rk Iv Vf WIc Rutor Konf. Djup (cm) Rutor/transekt (n) (n) (%) 95% min max Alger Zygnemataceae Trådformig konjugat 4 0,9 0, Cyanobakterier Nostoc pruniforme Sjöplommon Ov 3 0,7 0, Nostoc zetterstedtii Sjöhjortron NT 11 2,4 1, Kransalger Chara virgata Papillsträfse ,2 0, Nitella flexilis/opaca Glansslinke/Mattslinke ,3 2, Mossor Calliergonella cuspidata Spjutmosssa 8 0,4 3 0,7 0, Fissidens fontanus Vattenfickmossa Ov ,2 0, Fontinalis antipyretica Stor näckmossa Ov 8 0,7 16 3,6 1, Fontinalis hypnoides Sjönäckmossa Ov 6 0,9 2 0,4 0, Oxyrrhynchium speciosum Strandsprötmossa NT 1 0,2 0, Kärlväxter (hydrofyter) Elodea canadensis Vattenpest 4 0, ,0 3, Glyceria fluitans Mannagräs 7 0,8 1 0,2 0, Isoëtes echinospora Vekt braxengräs 8 0,9 Nd 12 2,7 1, Isoëtes lacustris Styvt braxengräs 9 0,9 Nd 86 19,1 3, Juncus bulbosus Löktåg 8 0,9 11 2,4 1, Lemna minor Andmat 4 0,8 3 0,7 0, Lemna trisulca Korsandmat 3 0,7 1 0,2 0, Lobelia dortmanna Notblomster 9 0,9 Nd 37 8,2 2, Myriophyllum alterniflorum Hårslinga 9 0,9 Nd 23 5,1 2, Nuphar lutea Gul näckros 8 0,9 Nd 23 5,1 2, Nymphaea alba Vit näckros 8 0,9 Nd 1 0,2 0, Persicaria amphibia Vattenpilört 6 0,7 2 0,4 0, Plantago uniflora Strandpryl 8 0,8 Nd 66 14,7 3, Potamogeton berchtoldii Gropnate 8 0,9 Nd 10 2,2 1, Potamogeton gramineus Gräsnate 8 0,9 3 0,7 0, Potamogeton natans Gäddnate 7 0,8 Nu 2 0,4 0, Potamogeton obtusifolius Trubbnate 6 0,8 4 0,9 0, Potamogeton perfoliatus Ålnate 8 0,8 17 3,8 1, Ranunculus reptans Strandranunkel 8 0,9 Ni 10 2,2 1, Sparganium sp. Igelknopp obest. 0 Ni 12 2,7 1, Subularia aquatica Sylört 8 0,9 2 0,4 0, Kärlväxter (helofyter) Alisma plantago-aquatica Svalting 1 0,2 0, Calamagrostis sp. Rör 1 0,2 0, Carex elata Bunkestarr 6 1,3 1, Carex lasiocarpa Trådstarr 2 0,4 0, Carex rostrata Flaskstarr Ni 6 1,3 1, Carex sp. Starr 7 1,6 1, Comarum palustre Kråkklöver 3 0,7 0, Eleocharis palustris Knappsäv Nd 9 2,0 1, Equisetum fluviatile Sjöfråken Nu 24 5,3 2, Galium elongatum Stor vattenmåra 1 0,2 0, Lysimachia thyrsiflora Topplösa 13 2,9 1, Lysimachia vulgaris Strandlysing 8 1,8 1, Lythrum salicaria Fackelblomster 1 0,2 0, Mentha arvensis Åkermynta 1 0,2 0, Myrica gale Pors 3 0,7 0, Peucedanum palustre Kärrsilja 1 0,2 0, Phalaris arundinacea Rörflen 5 1,1 0, Phragmites australis Vass Nd 18 4,0 1, Poaceae (annan) Gräs 1 0,2 0, Schoenoplectus lacustris Säv 11 2,4 1, Scutellaria galericulata Frossört 1 0,2 0, Sparganium emersum Igelknopp Nu 1 0,2 0, Stellaria palustris Kärrstjärnblomma 1 0,2 0, Typha angustifolia Smalkaveldun 8 1,8 1, Summa(antal taxa) Styrelsen för ackreditering och teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade verksamheten vid laboratorierna uppfyller kraven i SS-EN rapport får endast återges i sin 36

37 Storsjön SE (latinskt namn) (svenskt namn) Rk Iv Vf WIc Rutor Konf. Djup (cm) Rutor/transekt (n) (n) % 95% min max Alger Batrachospermum turfosum Torvgravsalg 3 2,4 2, Spirogyra sp. Spiralbandsalger 2 1,6 2, Mossor Pellia epiphylla Fickpellia 1 0,81 1, Sphagnum cuspidatum Flytvitmossa ,4 2, Sphagnum sp. Vitmossa 1 0,8 1, Sphagnum sp. (Sekt. palustria) Vitmossa (palustre gruppen) 3 2,44 2, Kärlväxter (hydrofyter) Juncus bulbosus Löktåg 8 0,9 11 8,9 5, Nymphaea alba Vit näckros 8 0,9 Nd 1 0,8 1, Persicaria amphibia Vattenpilört 6 0,7 1 0,81 1, Plantago uniflora Strandpryl 8 0,8 Nd 3 2,44 2, Potamogeton sp. Nate obestämd (finbladig) 1 0,8 1, Ranunculus reptans Strandranunkel 8 0,9 Ni 2 1,6 2, Subularia aquatica Sylört 8 0,9 1 0,81 1, Kärlväxter (helofyter) Carex elata Bunkestarr 1 0,8 1, Carex lasiocarpa Trådstarr 6 4,9 3, Carex rostrata Flaskstarr Ni 3 2,44 2, Carex sp. Starr 3 2,44 2, Lysimachia thyrsiflora Topplösa 2 1,6 2, Sparganium emersum Igelknopp Nu 1 0,8 1, Summa(antal taxa) Styrelsen för ackreditering och teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade verksamheten vid laboratorierna uppfyller kraven i SS-EN rapport får endast återges i sin 37

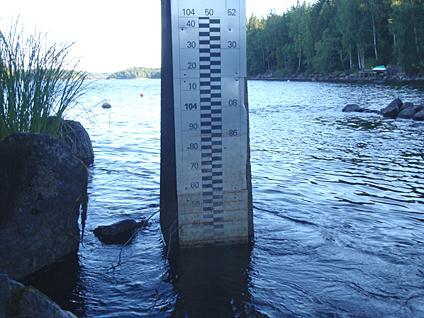

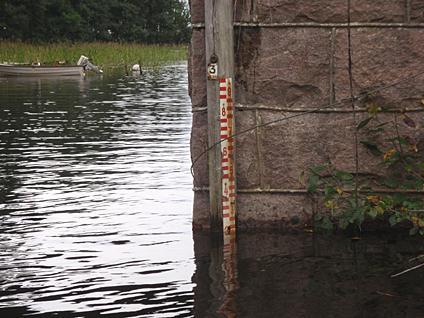

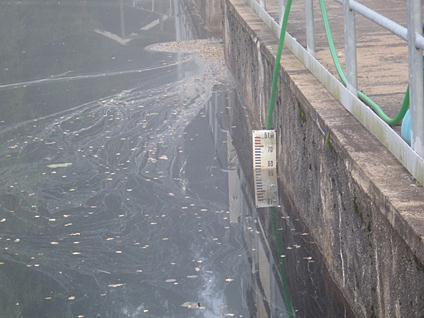

38 Bilaga 4. Pegelavläsning Såken pegel (103,29), vid utloppet Frisjön pegel (51,59) vid utloppet,( / RT90 2,5gonV)

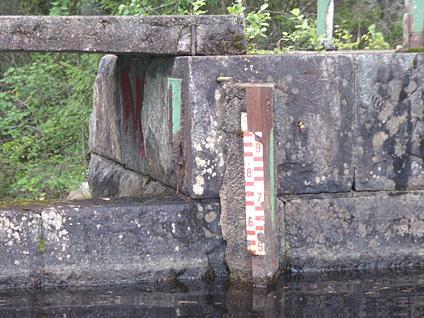

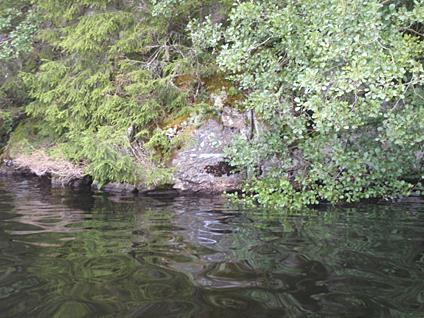

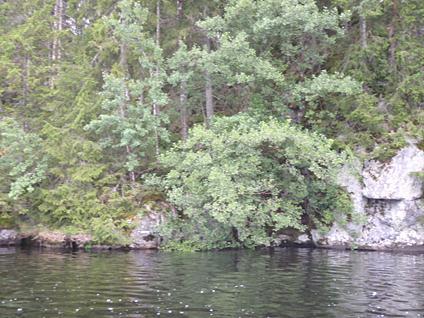

39 Stora Hålsjön, vattennivå markerad med vit färgmarkering 51 cm över vattenytan på bergyta åt väst vid Valhall ( / , RT90 2,5gonV). Tolken pegel,(4,05) vid utloppet nordsidan av den gamla bron, Storsjön pegel,((9,38) (93 cm under stenmurens övre kant)), vid dämmet ( / RT90 2,5gonV),

40 Bilaga 5. Transsektprotokoll 40

41 1. Såken Transekt nr: 1 Start koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade Foto Stopp koordinat (X/Y): / verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 45 Antal rutor i veg. zonen: RB = Roland Bengtsson Djupkorrigering: Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K K K K K K K K K K K K L L L L L L L L L L Djup (cm) Chara virgata RB x x x x x x x Elodea canadensis CN x Juncus bulbosus CN x Plantago uniflora CN x Subularia aquatica CN x Myriophyllum alterniflorum CN x x x x x Elodea nuttallii CN x Styrelsen för ackreditering och Nitella flexilis/opaca CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Grus (2-20 mm) Fin sten ( mm) x x x x x x Grov sten ( mm) Fina block ( mm) Grova block ( mm) Findetritus Grovdetritus 41

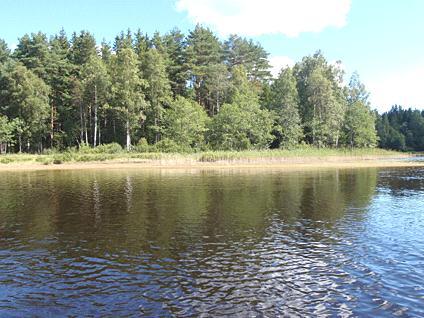

42 1. Såken Transekt nr: 2 Start koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt Foto svensk lag. Den ackrediterade Stopp koordinat (X/Y): / verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 72 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K L L L L L L L L L L L K K K K K K K K K K K K K K K Djup (cm) Subularia aquatica CN x x x Plantago uniflora CN x x x x x x Ranunculus reptans CN x x x Myriophyllum alterniflorum CN x x x x x x Juncus bulbosus CN x x x x x Elodea canadensis CN x Nuphar lutea CN Lobelia dortmanna CN x Styrelsen för ackreditering och Isoëtes lacustris CN x x x Phragmites australis CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x x x x x x x x x x x x x x x x x x x Grus (2-20 mm) x x x Fin sten ( mm) Grov sten ( mm) x x x x x x Fina block ( mm) Grova block ( mm) Findetritus x x x x x x x x x x x x x x x x Grovdetritus 42

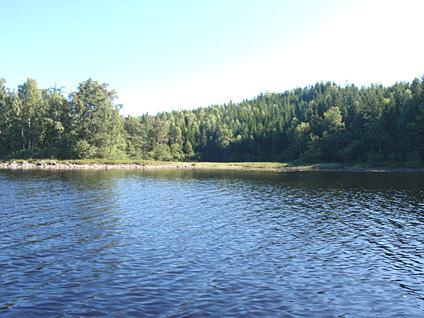

43 1. Såken Transekt nr: 3 Start koordinat (X/Y): / Styrelsen för ackreditering och Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade Provtagare/inventerare: Carin Nilsson, Karin Johansson verksamheten vid laboratorierna uppfyller kraven i SS-EN 32 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K K L L L L L L L L L L L Djup (cm) Juncus bulbosus CN x x x Ranunculus reptans CN x Plantago uniflora CN x Myriophyllum alterniflorum CN x Elodea canadensis CN x Potamogeton perfoliatus CN x Nuphar lutea CN x Isoëtes lacustris CN x x x Lobelia dortmanna CN x x x x x Persicaria amphibia CN x x Finsediment (<0,2 mm) Sand (0,2-2 mm) Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) Fina block ( mm) Grova block ( mm) Findetritus x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Grovdetritus 43

44 1. Såken Transekt nr: 4 Start koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade Foto Stopp koordinat (X/Y): / verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 52 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K L L L L L L Djup (cm) Lobelia dortmanna CN x Plantago uniflora CN x Elodea canadensis CN x Potamogeton gramineus CN x Isoëtes echinospora CN x Myriophyllum alterniflorum CN x Nuphar lutea CN x x x x x Potamogeton natans CN x Styrelsen för ackreditering och Finsediment (<0,2 mm) Sand (0,2-2 mm) x Grus (2-20 mm) x x x Fin sten ( mm) Grov sten ( mm) x Fina block ( mm) Grova block ( mm) x x x Findetritus x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Grovdetritus 44

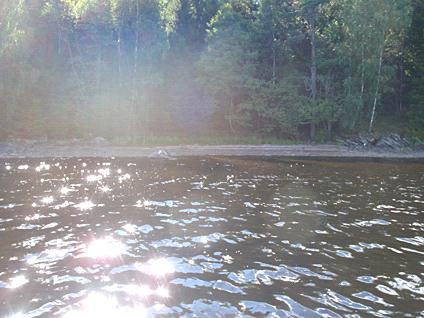

45 1. Såken Transekt nr: 5 Start koordinat (X/Y): / Styrelsen för ackreditering och Foto Stopp koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade Provtagare/inventerare: Carin Nilsson, Karin Johansson verksamheten vid laboratorierna uppfyller kraven i SS-EN 24 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V K K K K K K K K K K L L L L L L L Djup (cm) Plantago uniflora CN x x Myriophyllum alterniflorum CN x Isoëtes lacustris CN x x x x Nitella flexilis/opaca CN x x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x x x x x x x Grus (2-20 mm) Fin sten ( mm) x x x x x x x x x x x Grov sten ( mm) x x Fina block ( mm) x Grova block ( mm) Findetritus Grovdetritus 45

46 1. Såken Transekt nr: 6 Styrelsen för ackreditering och Start koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt Foto Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 30 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K L L L L L L L Djup (cm) Ranunculus reptans CN x Isoëtes echinospora CN x x Myriophyllum alterniflorum CN x x x x x x Persicaria amphibia CN x Isoëtes lacustris CN x x x x Plantago uniflora CN Elodea canadensis CN x Sparganium angustifolium CN x Lobelia dortmanna CN x x Nymphaea alba CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x x x x x x Grus (2-20 mm) Fin sten ( mm) x Grov sten ( mm) Fina block ( mm) Grova block ( mm) x Findetritus x x x x x x x x x x x x x x x x x x x x Grovdetritus 46

47 1. Såken Transekt nr: 7 Styrelsen för ackreditering och Start koordinat (X/Y): / Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 28 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K K L L L L L L L Djup (cm) Schoenoplectus lacustris CN x x Juncus bulbosus CN x x x x x Potamogeton gramineus CN x Nuphar lutea CN x x x x x x x x x Lobelia dortmanna CN x Nitella flexilis/opaca CN x Equisetum fluviatile CN x Potamogeton natans CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) Fina block ( mm) Grova block ( mm) Findetritus x x x x x x x x x x x x x x x x x x x x x x x x x Grovdetritus 47

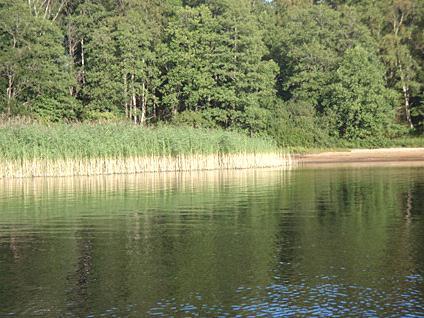

48 1. Såken Transekt nr: 8 Start koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt Foto svensk lag. Den ackrediterade Stopp koordinat (X/Y): / verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 29 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K K L L L L L L L Djup (cm) Phragmites australis CN x x Juncus bulbosus CN x x x Myriophyllum alterniflorum CN x x x Styrelsen för ackreditering och Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x x x x x x x x x x x x x x x x x x x x x x x x Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) Fina block ( mm) Grova block ( mm) Findetritus x x x Grovdetritus 48

49 1. Såken Transekt nr: 9 Start koordinat (X/Y): / Styrelsen för ackreditering och Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 30 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: Myrmalm noterades från 3,5 m till 5 m. Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K K K L L L L L L L Djup (cm) Juncus bulbosus CN x Potamogeton gramineus CN x x Sparganium sp. CN x Persicaria amphibia CN x Sparganium angustifolium CN x x Isoëtes echinospora CN x Myriophyllum alterniflorum CN x Finsediment (<0,2 mm) x x x x x x x x x x x x x x Sand (0,2-2 mm) x Grus (2-20 mm) x x x Fin sten ( mm) Grov sten ( mm) Fina block ( mm) Grova block ( mm) Findetritus x x x x x x x x x x x x Grovdetritus 49

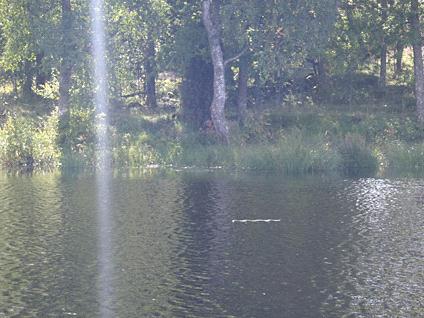

50 2. Frisjön Transekt nr: 1 Start koordinat (X/Y): / Styrelsen för ackreditering och Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson Karin Johansson uppfyller kraven i SS-EN 31 Antal rutor i vegetationszonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V K K K K K K K K K K K K K L L L L L L L L L L L L Djup (cm) Lysimachia thyrsiflora CN X X Myriophyllum alterniflorum CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) X Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) X X X Fina block ( mm) X X X X Grova block ( mm) X Findetritus Grovdetritus X X X X X X X X X X X X X X X X X X X X X X 50

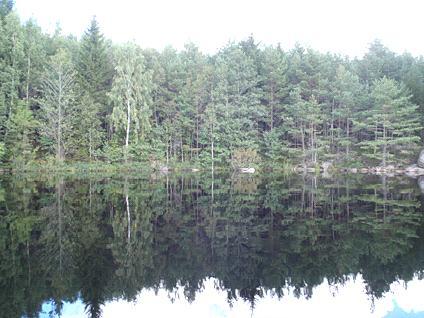

51 2. Frisjön Transekt nr: 2 teknisk kontroll (SWEDAC) enligt Start koordinat (X/Y): / svensk lag. Den ackrediterade Foto Stopp koordinat (X/Y): / verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson Karin Johansson uppfyller kraven i SS-EN 50 Antal rutor i vegetationszonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K Djup (cm) Myrica gale CN x Calamagrostis sp. CN x Carex nigra CN x Carex sp. CN x x Lysimachia thyrsiflora CN x Eleocharis palustris CN x Comarum palustre CN x Glyceria fluitans CN x Plantago uniflora CN x Juncus bulbosus CN x x x x x x x Potamogeton natans CN x Sparganium sp. CN x x Nuphar lutea CN x Ranunculus reptans CN x x x x x Fontinalis antipyretica CN x x Potamogeton berchtoldii CN x Sparganium emersum CN x Nitella flexilis/opaca CN x x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x x x x x Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) Fina block ( mm) Grova block ( mm) Findetritus x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Grovdetritus x x x x x x x x x x x x Styrelsen för ackreditering och 51

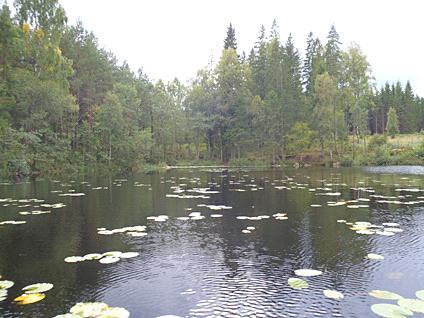

52 2. Frisjön Transekt nr: 3 Start koordinat (X/Y): / Styrelsen för ackreditering och Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade Provtagare/inventerare: Carin Nilsson Karin Johansson verksamheten vid laboratorierna uppfyller kraven i SS-EN 45 Antal rutor i vegetationszonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V K K K K K K K K K L L L L L L L L L L L L K K K K K K K K K K K R,V R,V R,V R,V R,V R,V R,V Djup (cm) Plantago uniflora CN x x x x Myriophyllum alterniflorum CN x Lysimachia vulgaris CN x Lythrum salicaria CN x Nuphar lutea CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x Grus (2-20 mm) x Fin sten ( mm) Grov sten ( mm) Fina block ( mm) x x x x x x Grova block ( mm) x x x x x x x Findetritus x x x x x x x x Grovdetritus x x x x x x x x x x x x x x x x x x x x x 52

53 2. Frisjön Transekt nr: 4 Start koordinat (X/Y): / Styrelsen för ackreditering och Foto Stopp koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade Provtagare/inventerare: Carin Nilsson Karin Johansson verksamheten vid laboratorierna 29 uppfyller kraven i SS-EN Antal rutor i vegetationszonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V K K K K K K K K K K K K K K L L L L L L L L L L L Djup (cm) Juncus bulbosus CN x x Lysimachia thyrsiflora CN x Ranunculus reptans CN x Plantago uniflora CN x Nymphaea alba CN x Nuphar lutea CN x x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x x Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) Fina block ( mm) x Grova block ( mm) x Findetritus x x x x x x x x x x x x x x x x x x x Grovdetritus x x x x 53

54 2. Frisjön Transekt nr: 5 Styrelsen för ackreditering och Start koordinat (X/Y): / Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson Karin Johansson uppfyller kraven i SS-EN 29 Antal rutor i vegetationszonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K L L L L L L L L L L L L Djup (cm) Equisetum fluviatile CN x x Lysimachia thyrsiflora CN x x Carex rostrata CN x x x x x x Lysimachia vulgaris CN x Myrica gale CN x x Menyanthes trifoliata CN x Nuphar lutea CN x x x Plantago uniflora CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) Fina block ( mm) Grova block ( mm) Findetritus x x x x x x x x x x x x x x x x x Grovdetritus x x x x x x x x x x x x 54

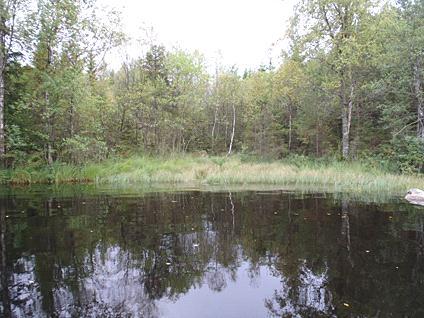

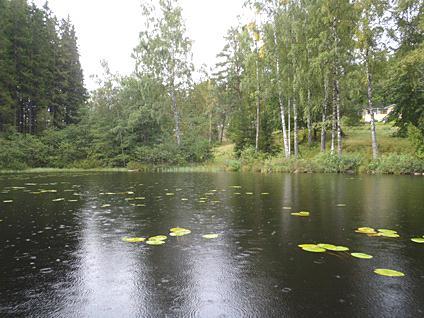

55 2. Frisjön Transekt nr: 6 Start koordinat (X/Y): / Styrelsen för ackreditering och teknisk kontroll (SWEDAC) enligt Foto svensk lag. Den ackrediterade Stopp koordinat (X/Y): / Provtagare/inventerare: Carin Nilsson Karin Johansson verksamheten vid laboratorierna 27 uppfyller kraven i SS-EN Antal rutor i vegetationszonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V K K K K K K K K K K L L L L L L L L L L L L Djup (cm) Lysimachia thyrsiflora CN x Ranunculus reptans CN x Carex rostrata CN x x Plantago uniflora CN x x x x x x Nymphaea alba CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x x x Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) x Fina block ( mm) Grova block ( mm) x Findetritus x x x x x x x x x x x x x x x x Grovdetritus x x x x 55

56 2. Frisjön Transekt nr: 7 Start koordinat (X/Y): / Styrelsen för ackreditering och Foto Stopp koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade Provtagare/inventerare: Carin Nilsson Karin Johansson verksamheten vid laboratorierna 28 uppfyller kraven i SS-EN Antal rutor i vegetationszonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V K K K K K K K K K K K L L L L L L L L L L L L Djup (cm) Molinia caerulea CN x Carex rostrata CN x Lysimachia thyrsiflora CN x Juncus bulbosus CN x x x Potamogeton natans CN x Nuphar lutea CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) Fina block ( mm) x Grova block ( mm) Findetritus x x x x x x x x x x x x x x x x x x x x x x Grovdetritus x x x x x 56

57 2. Frisjön Transekt nr: 8 Start koordinat (X/Y): / Styrelsen för ackreditering och Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson Karin Johansson uppfyller kraven i SS-EN 28 Antal rutor i vegetationszonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V K K K K K K K K K K L L L L L L L L L L L L Djup (cm) Molinia caerulea CN x Lysimachia thyrsiflora CN x Nuphar lutea CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x x Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) x Fina block ( mm) x x x x x x x x x Grova block ( mm) Findetritus x x x x x x x x x x x x x x Grovdetritus 57

58 3. Stora Hålsjön Transekt nr: 1 Start koordinat (X/Y): / Styrelsen för ackreditering och Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade Provtagare/inventerare: Carin Nilsson, Karin Johansson verksamheten vid laboratorierna uppfyller kraven i SS-EN 28 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K L L L L L L L L L L L L L Djup (cm) Phragmites australis CN x Myriophyllum alterniflorum CN x Potamogeton perfoliatus CN x x Nitella flexilis/opaca CN x x x x x x Finsediment (<0,2 mm) Sand (0,2-2 mm) X X X X X X X X X X X X X X X X X X Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) X Fina block ( mm) Grova block ( mm) Findetritus X X X X X X X X X X X X X Grovdetritus 58

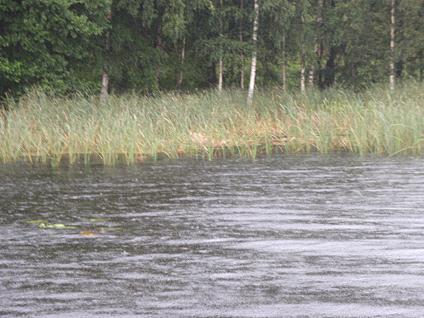

59 3. Stora Hålsjön Transekt nr: 2 Start koordinat (X/Y): / svensk lag. Den ackrediterade Foto verksamheten vid laboratorierna Stopp koordinat (X/Y): / uppfyller kraven i SS-EN Provtagare/inventerare: Carin Nilsson, Karin Johansson 36 Antal rutor i veg. zonen: 36 Djupkorrigering: Övrigt: Ruta Metod/redskap: K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K Djup (cm) Typha angustifolia CN x x x x x Potamogeton natans CN x x x x x x x x x x x Glyceria maxima CN x Stratiotes aloides CN x Nitella flexilis/opaca CN x x x x x x x x Nuphar lutea CN x Scirpus sylvaticus CN x Styrelsen för ackreditering och teknisk kontroll (SWEDAC) enligt Myriophyllum verticillatum CN x x Finsediment (<0,2 mm) Sand (0,2-2 mm) X X X X X X X X X X X X X X X X X X X Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) Fina block ( mm) Grova block ( mm) X Findetritus X X X X X X X X X X X X X X X X Grovdetritus 59

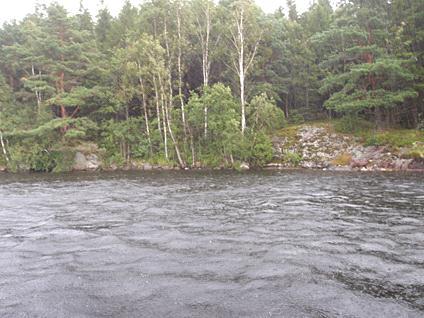

60 3. Stora Hålsjön Transekt nr: 3 Start koordinat (X/Y): / Styrelsen för ackreditering och Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 24 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V K K K K K K K K K K L L L L L L L L L L L L Djup (cm) Fontinalis antipyretica CN x Nitella flexilis/opaca CN x x x Aegagropila linnaei CN x Potamogeton perfoliatus CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) X X X X X X X X X X X X X X X X X X X X X X Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) Fina block ( mm) X X X X X X Grova block ( mm) Findetritus Grovdetritus 60

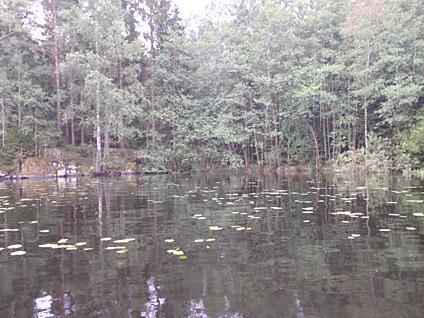

61 3. Stora Hålsjön Transekt nr: 4 Start koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade Foto Stopp koordinat (X/Y): / verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 53 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K R,V R,V R,V R,V R,V R,V Djup (cm) Lysimachia vulgaris CN x Plantago uniflora CN x Nitella flexilis/opaca CN x x x x Elodea canadensis CN x x x Nuphar lutea CN x x x x Potamogeton obtusifolius CN x x x x Chara globularis CN x x x Pellia epiphylla CN x Styrelsen för ackreditering och Aegagropila linnaei CN x x x x x Potamogeton berchtoldii CN x Potamogeton perfoliatus CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) X X X X X X X X X Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) X Fina block ( mm) Grova block ( mm) X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X Findetritus Grovdetritus X X X X X X X X X X X 61

62 3. Stora Hålsjön Transekt nr: 5 Styrelsen för ackreditering och Start koordinat (X/Y): / Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 24 Antal rutor i veg. zonen: Djupkorrigering: Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V K K K K K K K K K K K L L L L L L L L L L L Djup (cm) Fontinalis antipyretica CN x Plantago uniflora CN x Juncus bulbosus CN x Myriophyllum alterniflorum CN x x x Nuphar lutea CN x x Elodea canadensis CN x x x Potamogeton obtusifolius CN x - Nitella flexilis/opaca CN x x x x x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x Grus (2-20 mm) Fin sten ( mm) x x Grov sten ( mm) x Fina block ( mm) Grova block ( mm) x x x x x x x x x x x x x Findetritus x x x x x Grovdetritus x x x x 62

63 3. Stora Hålsjön Transekt nr: 6 Styrelsen för ackreditering och Start koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt Foto Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 23 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V K K K K K K K K K L L L L L L L L L L L L Djup (cm) Sparganium sp. CN x Chara globularis CN x Nitella flexilis/opaca CN x x x x x x x x x Potamogeton perfoliatus CN x Elodea canadensis CN x Plantago uniflora CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x x x x x x x x x x x x x x Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) x x x x Fina block ( mm) x Grova block ( mm) x x x x x Findetritus Grovdetritus x 63

64 3. Stora Hålsjön Transekt nr: 7 Styrelsen för ackreditering och Start koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt Foto Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 26 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K K L L L L L L L L L L L L L Djup (cm) Lysimachia vulgaris CN x x Scirpus sylvaticus CN x x Glyceria maxima CN x x x Typha angustifolia CN x Nuphar lutea CN x Typha latifolia CN x Myriophyllum alterniflorum CN x x x x Potamogeton obtusifolius CN x Potamogeton perfoliatus CN x Myriophyllum sp. CN x x Elodea canadensis CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x x x x Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) Fina block ( mm) Grova block ( mm) Findetritus x x x x x x x x x x x x x x x x x x x x x x x x x x Grovdetritus 64

65 3. Stora Hålsjön Transekt nr: 8 Start koordinat (X/Y): / Styrelsen för ackreditering och Foto Stopp koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade Provtagare/inventerare: Carin Nilsson, Karin Johansson verksamheten vid laboratorierna 25 uppfyller kraven i SS-EN Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K L L L L L L L L L L L L Djup (cm) Myriophyllum alterniflorum CN x x Nitella flexilis/opaca CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x x x x x x x x x x x x x x x x x x Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) Fina block ( mm) x x Grova block ( mm) Findetritus Grovdetritus x x x x x x x 65

66 3. Stora Hålsjön Transekt nr: 9 Styrelsen för ackreditering och Start koordinat (X/Y): / Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 32 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K K K K K K K K L L L L L L L L L L L L Djup (cm) Nitella flexilis/opaca CN x Finsediment (<0,2 mm) x x x x x x x x x Sand (0,2-2 mm) x x x x x x x x x x x x x x x x x x x x x x Grus (2-20 mm) Fin sten ( mm) x Grov sten ( mm) x Fina block ( mm) Grova block ( mm) Findetritus x x x Grovdetritus 66

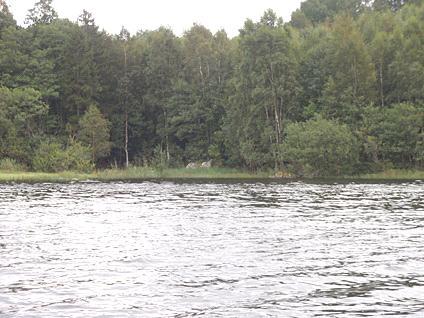

67 4. Tolken, Ulricehamn Transekt nr: 1 Start koordinat (X/Y): / svensk lag. Den ackrediterade Foto verksamheten vid laboratorierna Stopp koordinat (X/Y): / uppfyller kraven i SS-EN Provtagare/inventerare: Carin Nilsson, Karin Johansson 42 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K K K L L L L L L L L L L L L L L L L L L Djup (cm) Lemna minor CN x x x Phragmites australis CN x Comarum palustre CN x x Lysimachia vulgaris CN x x x Phalaris arundinacea CN x x Carex sp. CN x x x Mentha arvensis CN x Equisetum fluviatile CN x x Carex elata CN x Galium elongatum CN x Stellaria palustris CN x Eleocharis palustris CN x Nitella flexilis/opaca CN x Plantago uniflora CN x x x x x x x x x x x Lobelia dortmanna CN x x x x x x x Isoëtes echinospora CN x x x x x x Ranunculus reptans CN x Juncus bulbosus CN x x x Elodea canadensis CN x x Myriophyllum alterniflorum CN x x Chara virgata CN x Isoëtes lacustris CN x x x x x x x x x Nostoc zetterstedtii CN x Potamogeton perfoliatus CN x x x Fontinalis antipyretica CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x x x x x x x Grus (2-20 mm) x x x Fin sten ( mm) Grov sten ( mm) Fina block ( mm) Grova block ( mm) Findetritus x x x x x x x x x x x x x x x x x x x x x x x x x x Grovdetritus x x x x Styrelsen för ackreditering och teknisk kontroll (SWEDAC) enligt 67

68 4. Tolken, Ulricehamn Transekt nr: 2 Start koordinat (X/Y): / Styrelsen för ackreditering och Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 30 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: K K K K K K K K K K K K K K K K K K K K K K K K K K K K K K Djup (cm) Carex rostrata CN x x x Equisetum fluviatile CN x x x Phragmites australis CN x Schoenoplectus lacustris CN x x x Nuphar lutea CN x x x x x Potamogeton natans CN x Sparganium sp. CN x x x x Elodea canadensis CN x x x x x Potamogeton perfoliatus CN x Potamogeton obtusifolius CN x x x x Finsediment (<0,2 mm) Sand (0,2-2 mm) Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) Fina block ( mm) Grova block ( mm) Findetritus x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Grovdetritus 68

69 4. Tolken, Ulricehamn Transekt nr: 3 Styrelsen för ackreditering och Start koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt Foto svensk lag. Den ackrediterade Stopp koordinat (X/Y): / verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 45 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V K K K K K K K K K K K K K K K L L L L L L L L K K K K K K K K K K K K K K K K Djup (cm) Myrica gale CN x x Equisetum fluviatile CN x Carex elata CN x Potamogeton perfoliatus CN x x x Eleocharis palustris CN x x Alisma plantago-aquatica CN x Lobelia dortmanna CN x x x x x x x Plantago uniflora CN x x x x x x x x Juncus bulbosus CN x x x x x Ranunculus reptans CN x x Elodea canadensis CN x x x x x x x x x x Potamogeton gramineus CN x x x Potamogeton berchtoldii CN x x x x x x Myriophyllum alterniflorum CN x x x x Nitella flexilis/opaca CN x x x x Nostoc pruniforme CN x x Isoëtes lacustris CN x x x x x Lysimachia thyrsiflora CN x Glyceria fluitans CN x Phalaris arundinacea CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) x x x x Fina block ( mm) x x x x x x x Grova block ( mm) Findetritus x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Grovdetritus x x 69

70 4. Tolken, Ulricehamn Transekt nr: 4 Styrelsen för ackreditering och Start koordinat (X/Y): / Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 35 Antal rutor i veg. zonen: LH = Lars Hedenäs Djupkorrigering: Övrigt: Myrmalm på 7 m djup. Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V K K K K K K K K K K K L L L L L L L L L L L L L L L L L L L L L Djup (cm) Lobelia dortmanna CN x x Plantago uniflora CN x x x x x x x x x x Isoëtes echinospora CN x Isoëtes lacustris CN x x x x x x x x Myriophyllum alterniflorum CN x Fissidens fontanus LH x Fontinalis hypnoides LH x x Elodea canadensis CN x x Nitella flexilis/opaca CN x x x Fontinalis antipyretica CN x x x x Oxyrrhynchium speciosum LH x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x x x x x x Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) x x x x Fina block ( mm) Grova block ( mm) x x x x x x x x x x x x x Findetritus x x x x x x x x x x x x x Grovdetritus 70

71 4. Tolken, Ulricehamn Transekt nr: 5 Start koordinat (X/Y): / Foto Styrelsen för ackreditering och Stopp koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade Provtagare/inventerare: Carin Nilsson, Karin Johansson verksamheten vid laboratorierna 32 uppfyller kraven i SS-EN Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K L L L L L L L L L L L L Djup (cm) Nuphar lutea CN x Subularia aquatica CN x Plantago uniflora CN x x x x x x x Isoëtes lacustris CN x x x x x x x x x x x x x Lobelia dortmanna CN x x x Myriophyllum alterniflorum CN x x Nitella flexilis/opaca CN x x x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x x x x Grus (2-20 mm) Fin sten ( mm) x x x Grov sten ( mm) x x x x x x x x Fina block ( mm) Grova block ( mm) x x Findetritus x x x x x x x x x x x x x x Grovdetritus 71

72 4. Tolken, Ulricehamn Transekt nr: 6 Start koordinat (X/Y): / Foto Styrelsen för ackreditering och Stopp koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade Provtagare/inventerare: Carin Nilsson, Karin Johansson verksamheten vid laboratorierna 34 uppfyller kraven i SS-EN Antal rutor i veg. zonen: Djupkorrigering: Övrigt: - Utgår från bäckens utflöde. Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V K K K K K K K K K K L L L L L L L L L L L L L L L L L L L Djup (cm) Carex rostrata CN x x Phalaris arundinacea CN x Eleocharis palustris CN x Lysimachia thyrsiflora CN x Equisetum fluviatile CN x x Nuphar lutea CN x x Isoëtes lacustris CN x x x x Potamogeton perfoliatus CN x x Elodea canadensis CN x x x x x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) Fina block ( mm) x Grova block ( mm) Findetritus x x x x x x x x x x x x x x x x x x x x x x x x x x x x Grovdetritus x x x 72

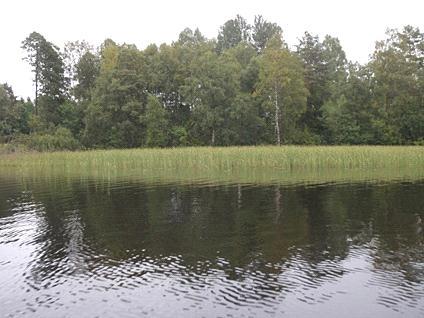

73 4. Tolken, Ulricehamn Transekt nr: 7 Styrelsen för ackreditering och Start koordinat (X/Y): / Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade Provtagare/inventerare: Carin Nilsson, Karin Johansson verksamheten vid laboratorierna 40 uppfyller kraven i SS-EN Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K K K K K K K K K K K K K K K K K R,V R,V R,V R,V R,V Djup (cm) Carex elata CN x x Peucedanum palustre CN x Lysimachia vulgaris CN x Scutellaria galericulata CN x Lysimachia thyrsiflora CN x x x x x x x Carex rostrata CN x Nuphar lutea CN x x x x x x x x Equisetum fluviatile CN x x x x x x x x x x Typha angustifolia CN x x x x x x x x Sparganium sp. CN x x Nitella flexilis/opaca CN x x x x x x x x Elodea canadensis CN x x Potamogeton berchtoldii CN x x x Potamogeton perfoliatus CN x x Isoëtes lacustris CN x Sparganium sp. CN Juncus bulbosus CN x Lobelia dortmanna CN x Isoëtes echinospora CN x Sparganium emersum CN x Finsediment (<0,2 mm) x x x x x x x x x x Sand (0,2-2 mm) Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) Fina block ( mm) Grova block ( mm) Findetritus x x x x x x x x x x x x x x x x x x x x x x x x x x x x Grovdetritus x x 73

74 4. Tolken, Ulricehamn Transekt nr: 8 Start koordinat (X/Y): / Styrelsen för ackreditering och Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade Provtagare/inventerare: Carin Nilsson, Karin Johansson verksamheten vid laboratorierna 33 uppfyller kraven i SS-EN Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K K L L L L L L L L L L L L L L L L Djup (cm) Eleocharis palustris CN x x x x Plantago uniflora CN x x x x x x x Zygnemataceae CN x x Lobelia dortmanna CN x x x x x x x x Isoëtes lacustris CN x x x x x x x x x Myriophyllum alterniflorum CN x Persicaria amphibia CN x Ranunculus reptans CN x Nostoc zetterstedtii CN x Elodea canadensis CN x Potamogeton perfoliatus CN x x x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x x x x x x x x x Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) x x Fina block ( mm) Grova block ( mm) x x x x x x x x x x x x x x x x x Findetritus x x x Grovdetritus x 74

75 4. Tolken, Ulricehamn Transekt nr: 9 Styrelsen för ackreditering och Start koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt Foto Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 30 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K L L L L L L L L L Djup (cm) Comarum palustre CN x Myrica gale CN x Lysimachia vulgaris CN x x x x Carex lasiocarpa CN x x Phragmites australis CN x x x x x x x x x x x x x Lysimachia thyrsiflora CN x x x x Carex elata CN x x Schoenoplectus lacustris CN x x x x x x x x Sparganium sp. CN x x x x Equisetum fluviatile CN x x x x x Potamogeton natans CN x Nymphaea alba CN x Nuphar lutea CN x x x x x x x Elodea canadensis CN x x x x x x x x x x x Juncus bulbosus CN x Potamogeton berchtoldii CN x Lobelia dortmanna CN x x Carex sp. CN x x x x Ranunculus reptans CN x Eleocharis palustris CN x Persicaria amphibia CN x Calamagrostis sp. CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) Fina block ( mm) Grova block ( mm) Findetritus x x x x x x x x x x x x x x x x x x x x x x Grovdetritus x x x x x x x x 75

76 4. Tolken, Ulricehamn Transekt nr: 10 Styrelsen för ackreditering och Start koordinat (X/Y): / Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 28 Antal rutor i veg. zonen: LH = Lars Hedenäs 9 RB = Roland Bengtsson Djupkorrigering: Övrigt: - - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K L L L L L L L L Djup (cm) Calliergonella cuspidata LH x x x Fontinalis antipyretica CN x x x Elodea canadensis CN x x Sparganium sp. CN x Isoëtes lacustris CN x x x x x x x x x x Myriophyllum alterniflorum CN x Plantago uniflora CN x Nostoc pruniforme RB x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x x x Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) x x Fina block ( mm) x x x x x x x x x x x Grova block ( mm) x x x x x x x x x x x Findetritus Grovdetritus 76

77 4. Tolken, Ulricehamn Transekt nr: 11 Start koordinat (X/Y): / Styrelsen för ackreditering och Foto Stopp koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade Provtagare/inventerare: Carin Nilsson, Karin Johansson verksamheten vid laboratorierna 37 uppfyller kraven i SS-EN Antal rutor i veg. zonen: RB = Roland Bengtsson 106 Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V K K K K K K K K K K K L L L L L L L L L L L L L L L L L L L L L Djup (cm) Phalaris arundinacea CN x Poaceae CN x Lythrum salicaria CN x Phragmites australis CN x x x Myriophyllum alterniflorum CN x x x Sparganium sp. CN x Zygnemataceae CN x x Ranunculus reptans CN x x x x x Subularia aquatica CN x Juncus bulbosus CN x Lobelia dortmanna CN x x Isoëtes echinospora CN x Isoëtes lacustris CN x x x x x x x x Nitella flexilis/opaca CN x x x x x x x x x Plantago uniflora CN x x Nostoc zetterstedtii RB x x Elodea canadensis CN x x Fontinalis antipyretica CN x x x x x x x x Lemna trisulca CN x Finsediment (<0,2 mm) x x x Sand (0,2-2 mm) x x x x x x x x x x x x x x x x x x x x x x x x Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) x x x Fina block ( mm) x x x Grova block ( mm) x x Findetritus x x x Grovdetritus 77

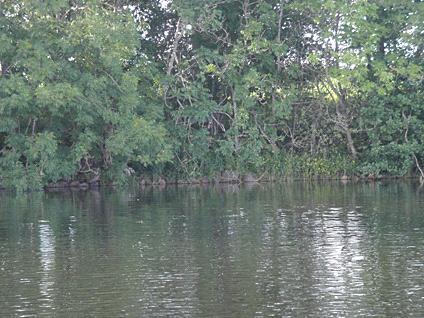

78 4. Tolken, Ulricehamn Transekt nr: 12 Styrelsen för ackreditering och Start koordinat (X/Y): / Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 35 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K K L L L L L L L L L L L L L L L L Djup (cm) Equisetum fluviatile CN x Plantago uniflora CN x x x x x x x x x x x Myriophyllum alterniflorum CN x x x x x Isoëtes echinospora CN x x x Lobelia dortmanna CN x x x Isoëtes lacustris CN x x x x x Nitella flexilis/opaca CN x x x x x x x x x x Elodea canadensis CN x x x x x x x x Potamogeton perfoliatus CN x x Finsediment (<0,2 mm) Sand (0,2-2 mm) Grus (2-20 mm) Fin sten ( mm) x x x x x x x x x x x x x x Grov sten ( mm) x Fina block ( mm) x x Grova block ( mm) x x x x Findetritus x x x x x x x x x x x x x x x Grovdetritus 78

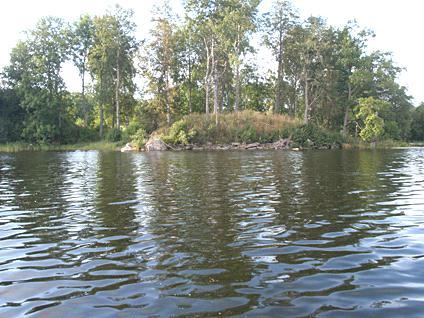

79 4. Tolken, Ulricehamn Transekt nr: 13 Styrelsen för ackreditering och Start koordinat (X/Y): / Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 31 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V K K K K K K K K K L L L L L L L L L L L L L L L L L Djup (cm) Plantago uniflora CN x x x x x x x x x Elodea canadensis CN x x x x Myriophyllum alterniflorum CN x x x x Lobelia dortmanna CN x x Isoëtes lacustris CN x x x x x x x x x x x x x x Nitella flexilis/opaca CN x x x x x x x x x x x x x Nostoc zetterstedtii CN x x x x x x x Potamogeton perfoliatus CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x x x x x x x x x x x x Grus (2-20 mm) x x x x x x x x x x Fin sten ( mm) x Grov sten ( mm) x Fina block ( mm) x x Grova block ( mm) x x x x Findetritus Grovdetritus 79

80 5. Storsjön, Viskafors Transekt nr: 1 Start koordinat (X/Y): / Styrelsen för ackreditering och Foto Stopp koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade Provtagare/inventerare: Carin Nilsson, Karin Johansson verksamheten vid laboratorierna 12 uppfyller kraven i SS-EN Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V K K K K K K K K K K K K L L L L L L L L L L L L L L L L L L L Djup (cm) Carex rostrata CN x x x Carex lasiocarpa CN x x x Carex elata CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) x x Fina block ( mm) Grova block ( mm) x x Findetritus x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Grovdetritus 80

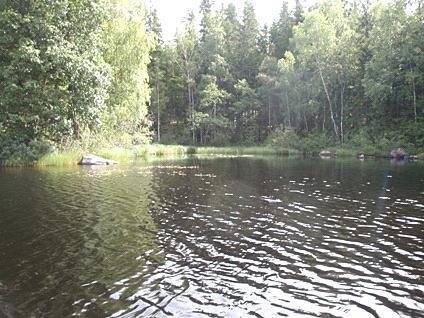

81 5. Storsjön, Viskafors Transekt nr: 2 Start koordinat (X/Y): / Foto Styrelsen för ackreditering och Stopp koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade Provtagare/inventerare: Carin Nilsson, Karin Johansson verksamheten vid laboratorierna 14 uppfyller kraven i SS-EN Antal rutor i veg. zonen: RB = Roland Bengtsson 178 Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K K K K K K K K L L L L L L L L L Djup (cm) Sphagnum sp. CN x Carex lasiocarpa CN x x x Batrachospermum turfosum RB x x Nymphaea alba CN x Persicaria amphibia CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) x x Fina block ( mm) Grova block ( mm) Findetritus x x x x x x x x x x x x x x x x x x x x x x x x Grovdetritus x x x x x x x 81

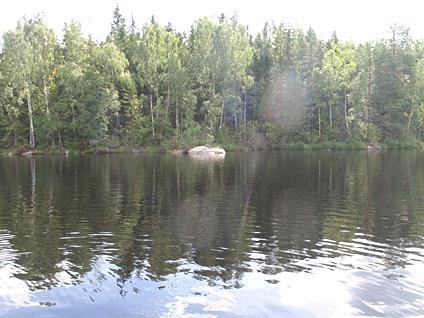

82 5. Storsjön, Viskafors Transekt nr: 3 Start koordinat (X/Y): / Styrelsen för ackreditering och Foto Stopp koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade Provtagare/inventerare: Carin Nilsson, Karin Johansson verksamheten vid laboratorierna Antal rutor i veg. zonen: Djupkorrigering: uppfyller kraven i SS-EN Övrigt: - Ruta Metod/redskap: K L L L L L L L L L L Djup (cm) saknas Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x x x Grus (2-20 mm) Fin sten ( mm) Grov sten ( mm) Fina block ( mm) Grova block ( mm) x x x x Findetritus x x Grovdetritus 82

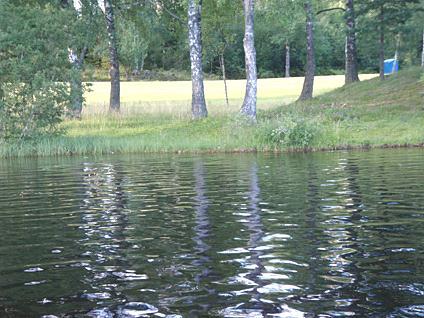

83 5. Storsjön, Viskafors Transekt nr: 4 Styrelsen för ackreditering och Start koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt Foto Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 15 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V K K K K K K K K K K K K L L L L L L L L Djup (cm) Subularia aquatica CN x Ranunculus reptans CN x Juncus bulbosus CN x x x Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x x x Grus (2-20 mm) x x x x Fin sten ( mm) x x x Grov sten ( mm) x x x x x x x x x x x x x x Fina block ( mm) Grova block ( mm) Findetritus Grovdetritus 83

84 5. Storsjön, Viskafors Transekt nr: 5 Start koordinat (X/Y): / Styrelsen för ackreditering och Foto Stopp koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade Provtagare/inventerare: Carin Nilsson, Karin Johansson verksamheten vid laboratorierna 13 uppfyller kraven i SS-EN Antal rutor i veg. zonen: Djupkorrigering: Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K L L L L L L L L L L L L Djup (cm) Plantago uniflora CN x x Ranunculus reptans CN x Lysimachia thyrsiflora CN x Pellia epiphylla CN x - Finsediment (<0,2 mm) Sand (0,2-2 mm) Grus (2-20 mm) Fin sten ( mm) x x Grov sten ( mm) x x x x x x x x x x x x x x x x x x x x x Fina block ( mm) Grova block ( mm) x x x x x x x x x Findetritus x Grovdetritus 84

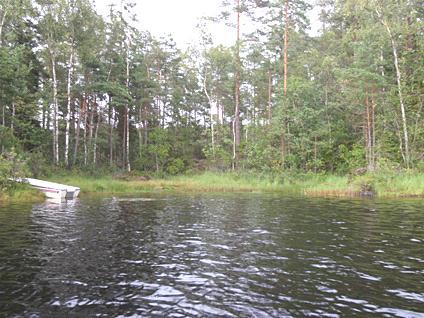

85 5. Storsjön, Viskafors Transekt nr: 6 Styrelsen för ackreditering och Start koordinat (X/Y): / Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 12 Antal rutor i veg. zonen: Djupkorrigering: Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K L L L L L L L L L L L L L L Djup (cm) Sphagnum cuspidatum CN x x x Lysimachia thyrsiflora CN x Juncus bulbosus CN x x x x x x x x Spirogyra sp. CN x x Sparganium emersum CN x Batrachospermum turfosum CN x Potamogeton sp. CN x Sphagnum sp. (Sekt. palustria) CN x x x - Finsediment (<0,2 mm) Sand (0,2-2 mm) x x x Grus (2-20 mm) Fin sten ( mm) x Grov sten ( mm) Fina block ( mm) Grova block ( mm) Findetritus x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Grovdetritus 85

86 5. Storsjön, Viskafors Transekt nr: 7 Styrelsen för ackreditering och Start koordinat (X/Y): / Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 16 Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V R,V R,V K K K K K K K K K K K K L L L L L L L L L L L L Djup (cm) Carex sp. CN x x x Finsediment (<0,2 mm) Sand (0,2-2 mm) x Grus (2-20 mm) Fin sten ( mm) x Grov sten ( mm) Fina block ( mm) Grova block ( mm) x x x x x x x Findetritus x x x x x x x x x x x x x x x x x x x x Grovdetritus x x x 86

87 5. Storsjön, Viskafors Transekt nr: 8 Start koordinat (X/Y): / Styrelsen för ackreditering och Foto saknas Stopp koordinat (X/Y): / teknisk kontroll (SWEDAC) enligt svensk lag. Den ackrediterade Provtagare/inventerare: Carin Nilsson, Karin Johansson verksamheten vid laboratorierna 15 uppfyller kraven i SS-EN Antal rutor i veg. zonen: Djupkorrigering: - Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V K K K K K K K K K K K K K K K K K K K K K K L L L L L L L L L L L L Djup (cm) Plantago uniflora CN x Finsediment (<0,2 mm) Sand (0,2-2 mm) X X X Grus (2-20 mm) Fin sten ( mm) X X Grov sten ( mm) X X X X X X Fina block ( mm) X X X X X X Grova block ( mm) X X X X X X X X X X X X X X X X X X Findetritus X X X X X Grovdetritus 87

88 5. Storsjön, Viskafors Transekt nr: 9 Start koordinat (X/Y): / Styrelsen för ackreditering och Foto teknisk kontroll (SWEDAC) enligt Stopp koordinat (X/Y): / svensk lag. Den ackrediterade verksamheten vid laboratorierna Provtagare/inventerare: Carin Nilsson, Karin Johansson uppfyller kraven i SS-EN 11 Antal rutor i veg. zonen: Djupkorrigering: Övrigt: - Ruta Metod/redskap: R,V R,V R,V R,V R,V R,V K K K K K K K K K K L L L L L L Djup (cm) saknas - Finsediment (<0,2 mm) Sand (0,2-2 mm) Grus (2-20 mm) x x x Fin sten ( mm) x x x x x x x x x x x x Grov sten ( mm) x x x x x Fina block ( mm) x x Grova block ( mm) Findetritus Grovdetritus 88
