Uppdrag. Utsättning. Bilagor (4) ra04s A. RAPPORT STRANDÄNGENN

Transkript

1

2

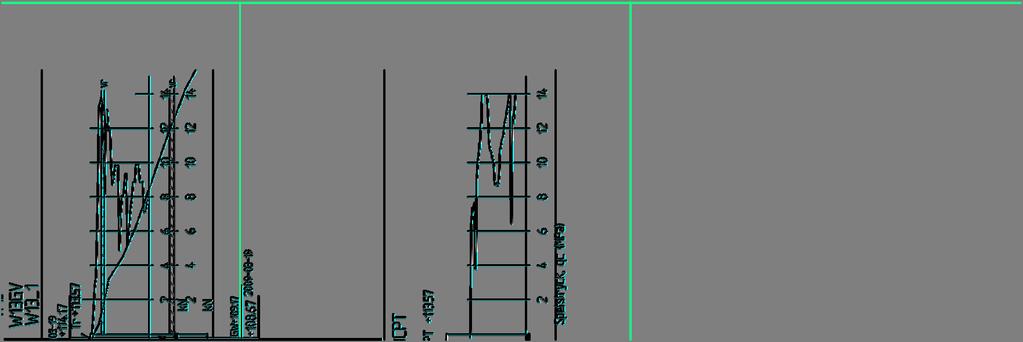

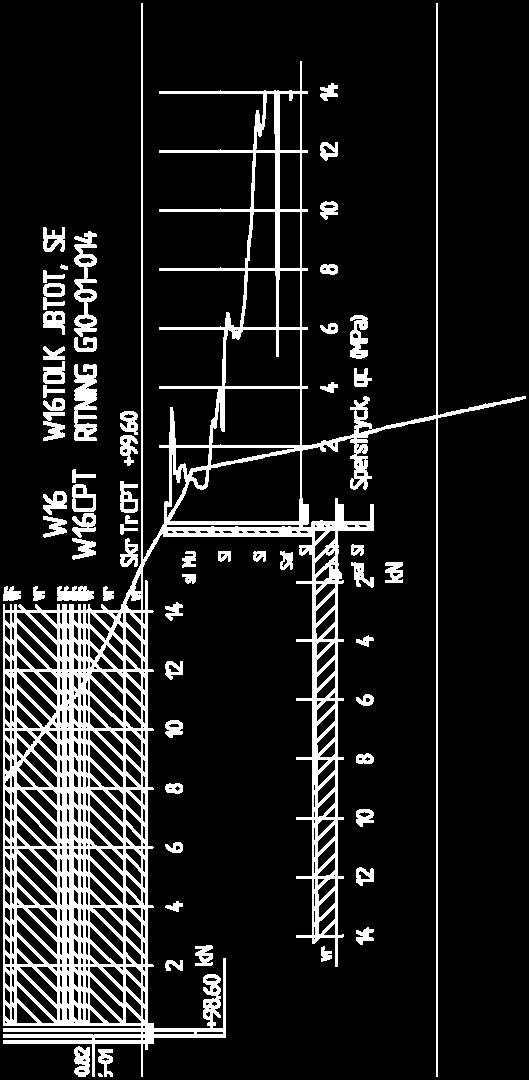

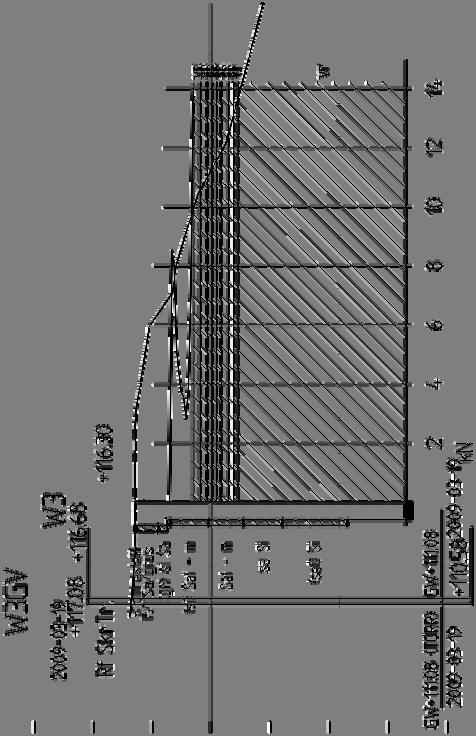

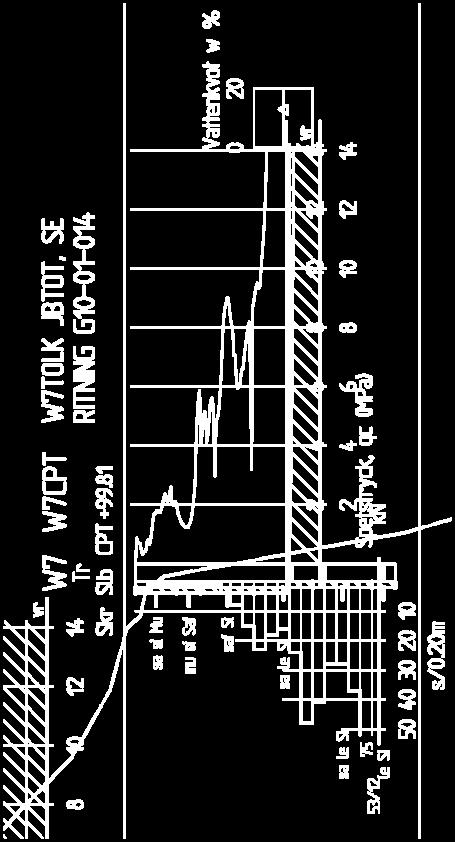

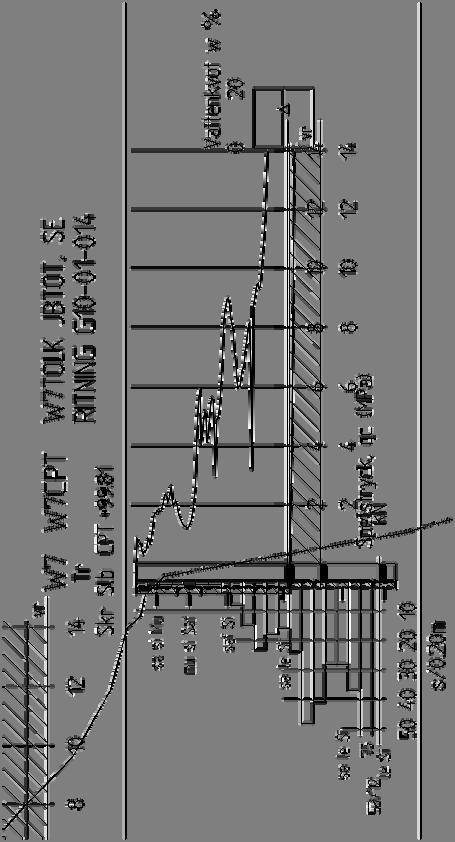

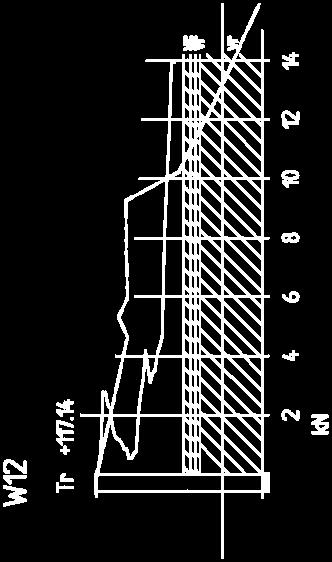

3 INNEHÅLLSFÖRTECKNING Uppdrag Objektbeskrivning Utförda undersökningar Utsättning och avvägning Omgivningsbeskrivning Angränsande byggnader/anläggningar 4 Bilagor Jordprovsanalys 1 sida CPT sondering 6 sidor Plan Ritningsnummer Sektioner Ritningsnummer (4) ra04s A. RAPPORT STRANDÄNGENN Uppdrag ; p:\221\ _strandängen_geotekni\000\10arbetsmtrl_doc\g\rapport.doc

4 1 Uppdrag På uppdrag av Bostadss AB VätterHem utfördes i oktober månad 2011 en geotekniskk undersökning för planerad bostadsbyggnation inom Strandängen i Jönköpings kommun. Undersökningens syfte är att bedöma de geotekniska och geohydrologiska förhållandena inom området. Ritningsunderlag för borrplan har varit markplaneringsplan från f Tengbomm arkitekter daterad samt grundkarta erhållen från VätterHem den Objektbeskrivning Inom området avses byggas två, tree och 4-vånings bostadshus samt i södra delen en sammanhängande huskropp i fyra, fem, se och 8 våningar, det s.k. ormhuset. Husen kommer attt byggas med hyresrätt. Husen avses byggas med källare förutom östra delen av ormhuset. F.ö. kommer vägar, parkeringsytor och ledningar att utbyggas i området. 4 Utförda undersökningar Fältarbetet har bestått i totaltrycksondering i 5 punkter, skruvprovtagning i 11 punkter samt CPT undersökning i 1 punkt. Fältarbetet har utförts med Geotech borrbandvagn 604D av ing. Lars Freding, Sweco Infrastructure AB Jönköping. Utsättning och avvägning Utsättning och avvägning av borrpunkterna har utförts av ing. Claes Rehnstedt, Sweco Infrastructure AB Jönköping. Mätningen har skett med GPS från Jönköpings lokala koordinatsystem, RTR 06 5 gon V 6,5:0. Höjdsystem är RH Omgivningsbeskrivning Området för den planerade byggnationen upptages f.n. av viss v befintlig bebyggelse (bl.a. Norra klinikerna i Wilhemsro), vägar och parkanläggningar med m gräsytor, buskar och träd samt viss åkermark i östra delarna. I områdets södra del finns ett mindre kapell (Ceciliakyrkan) som skall bevaras. Vidare avses husen Minnet och Skolan ochh ett hus avsett för restaurang att bevaras. Marken inom området för f planerad bebyggelse lutar mot öster mot Vättern och varierar höjdmässigt mellan c:a +115,0 vid Ebba Ramseys väg till c: a +104,0-108,0 i släntkrön mot Vättern. Vätterns högsta högvattenyta = +89,48 (enl. RH2000) Vätterns lägsta lågvattenyta = 88,400 (enl. RH2000) (4) ra04s A. RAPPORT STRANDÄNGENN Uppdrag ; p:\221\ _strandängen_geotekni\000\10arbetsmtrl_doc\g\rapport.doc

5 Söder om Ceciliakyrkan och norr omm planerat ormhus finnss en bäckravin. Slänten mot Vättern är mycket brantt utefter helaa det planerade området och bevät med sly och träd. 6 Angränsande byggnader/anläggningar I väster gränsar området till järnvägen Nässjö Falköping. I öster är strandbrinken mot Vättern begränsning. I norr gränsarr området till befintlig bebyggelse ochh i söder gränsar området tilll skogsmark.. 4 (4) ra04s A. RAPPORT STRANDÄNGENN Uppdrag ; p:\221\ _strandängen_geotekni\000\10arbetsmtrl_doc\g\rapport.doc

6

7 INNEHÅLLSFÖRTECKNING Uppdrag Objektbeskrivning Angränsande byggnader/anläggningar Utförda undersökningar Geotekniska förhållanden Geohydrologiska förhållanden Sättningar Rekommendationer Grundläggning Byggnader Kör- och parkeringsytor VA-ledningar Schaktning Länshållning Packning Kontroller Bilagor Jordprovsanalys 1 sida CPT sondering 6 sidor Plan Ritningsnummer Sektioner Ritningsnummer (7) ra04s B. PROJEKTERINGSUNDERLAG STRANDÄNGENN Uppdrag ; p:\221\ _strandängen_geotekni\000\10arbetsmtrl_doc\g\projekteringsunderlag.doc

8 1 2 Uppdrag Uppdraget avser geoteknisk undersökning för planerad bebyggelse, vägar och ledningar. Handlingenn är ett projekteringsunderlag och behandlar enbart rekommendationer och synpunkter för projekteringsskedet. Objektbeskrivning Inom området avses i nordöstra delen att byggas radhus i två våningar med källare. I områdets norra, västra och centralaa del avses byggas s.k. kulturhus k i tre-fyra våningar och källare och i områdets södra del ett hyreshus i fyra, fem, se och åtta våningar, det s.k. ormhuset, med källare i norra delen av huset (väster omm sevåningshuset). Mellan radhusen och kulturhusen avses trevåningshus med källare att byggas. Byggnaders, vägars och parkeringars läge m.m framgår avv planritning och 2. Entrénivåer (och för ett hus, B, färdig golvhöjd) redovisas på p planritningarna. Geokonstruktionen hänföres till geoteknisk klass 2 (GK2) enl. BKR 4: Angränsande byggnader/anläggningar Se A. Rapport. Utförda undersökningar Se A. Rapport. Geotekniska förhållanden Jorden inom området utgöres i gräsytor av mellan 0,2-0, m mylla i ytann och i vägar av mellan c:a 0,-0,8 m grus och sandd (överbyggnadsmaterial)) under c:a 0,04 m asfalt.. Flerstädes underlagdas mylla och överbyggnadsmaterial avv mellan 0,4-1,0 m fyllning (se punkt 1, 61, 1, 152, 200, 20, 204, 205, W, W7, W1, och o W16). Fyllningen består i huvudsak av grusig siltig sand, sandig silt och mullblandad siltig s sand. Under fyllningen påträffas i huvudsak siltig sand och sandig silt och sandd men även sandig siltig och siltig sandig morän. I vissa punkter har sandig siltig torrskorpelera påträffats bl.a. punkt 11, 111 och 206. Där husen grundlägges på plattor föreslås dessa dimensioneras efter sandig silt, och siltig sand och siltig sandig morän med följande karakteristiska värden och partialkoefficienter. (7) ra04s B. PROJEKTERINGSUNDERLAG STRANDÄNGENN Uppdrag ; p:\221\ _strandängen_geotekni\000\10arbetsmtrl_doc\g\projekteringsunderlag.doc

9 Hus D1 D. Karekteristiska värden siltig sandig morän Partialkoefficienter γ m Brottstadie Bruksstadiee φ k =5 γ k =20 kn/m γ k =12 kn/m E k =20 MPa Alla övriga hus. Karekteristiska värden sandig silt, siltig sand och siltig sandig morän Partialkoefficienter γ m Brottstadie Bruksstadiee φ k =7 γ k =17 kn/m γ k =9 kn/m E k =0 MPa Geohydrologiska förhållandenn Grundvattennivån har observerats i upptagna skruvprovhål och i rör i tidigare undersökning utförd av WSP. Inom det nordöstra radhuset har vattennivåer egistrerats i två t punkter (41 och 42) på mellan 0,5 m och 1 m under markytan. För övrigt har inga vattenytor påträffats i skruvprovhål inom 2,5-,5 m under markytan förutom i punkt 206 och 19 (längst i öster i ormhuset) där vatten påträffats på 1,1 m resp. 2,0 m under markytan. Då jorden inom området är mycket tät finns risk för höga grundvattennivåer vid riklig nederbörd p.g.a. att vattnet infiltrerar långsamt. 7 Sättningar Om husen dimensioneras efter föreslagna karakteristiska värden och partialkoefficienter enl. punkt 5 Geotekniska förhållanden bedöms inga besvärande sättningar att uppkomma. 4 (7) ra04s B. PROJEKTERINGSUNDERLAG STRANDÄNGENN Uppdrag ; p:\221\ _strandängen_geotekni\000\10arbetsmtrl_doc\g\projekteringsunderlag.doc

10 Rekommendationerr Grundläggning Byggnader Med undantag av åttavåningshusett i östra delen av ormhuset bedömes att samtliga hus kan uppföras med plattor. Åttavåningshuset föreslås pålgrundläggas med dilatationsfog mot sevåningshuset. Hus B 4-våningshus med källare (punkt 11-12). Grundlägges med plattor i siltig sand med hög relativ fasthet. Hus B1 4-våningshus med källare (punkt 91-92). Grundlägges med plattor under siltskiktet i siltig sandig morän med hög relativ fasthet. Hus B2 4-våningshus med källare (punkt 51-52). Grundlägges med plattor i siltig sand med hög relativ fasthet. Vid punkt 52 grundlägges byggnadenn på nivå +102,7 (d.v.s. under sandenn med låg relativ fasthet).. Hus C1 4-våningshus med källare (punkt ). Grundlägges med plattor i siltig sand med hög relativ fasthet. Hus C2 4-våningshus med källare (punkt 61-62). Grundlägges med plattor i sandig silt med hög relativ fasthet. Omkring punkt 62 nedföres grundläggningen till min. +109,2. Hus C 4-våningshus med källare (punkt 21-22). Grundlägges med plattor i siltig sand med hög relativ fasthet. Omkring punkt 21 nedföres grundläggningen till min. +108,8. Hus D1 -våningshus med källare (punkt ). Grundlägges med plattor i sandig silt med medelhög relativ fasthet. Hus D2 -våningshus med källare (punkt 71-W5). Grundlägges med plattor i siltig sand med hög relativ fasthet. 5(7) ra04s B. PROJEKTERINGSUNDERLAG STRANDÄNGENN Uppdrag ; p:\221\ _strandängen_geotekni\000\10arbetsmtrl_doc\g\projekteringsunderlag.doc

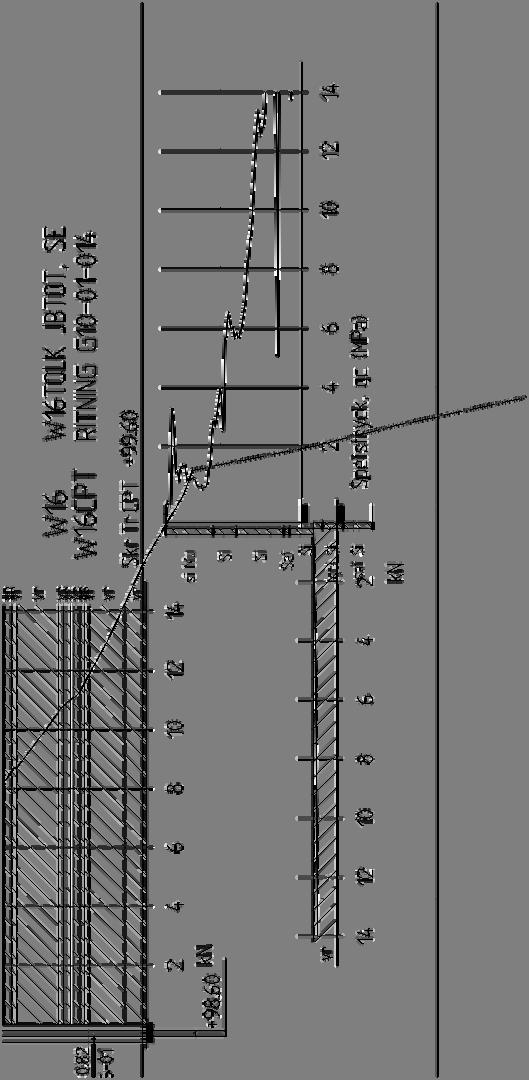

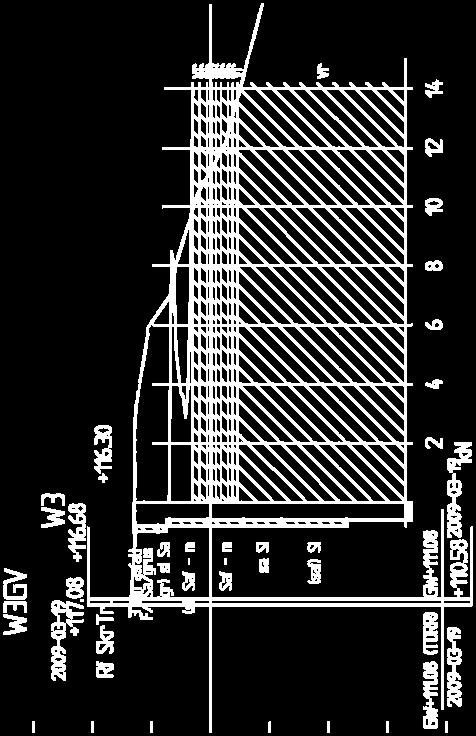

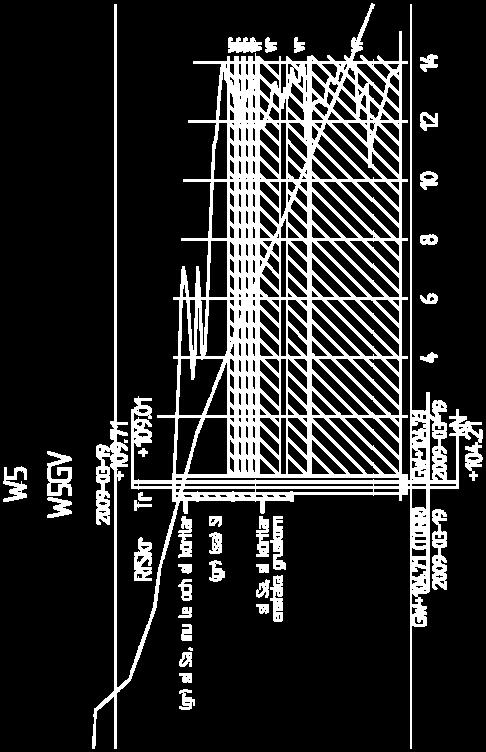

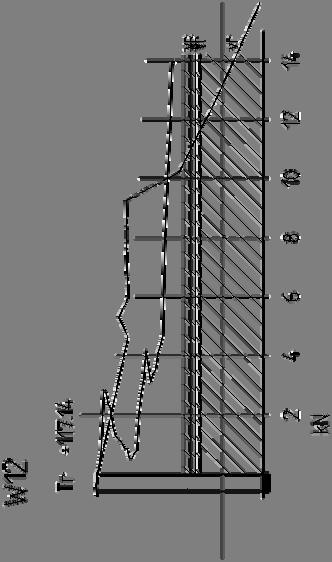

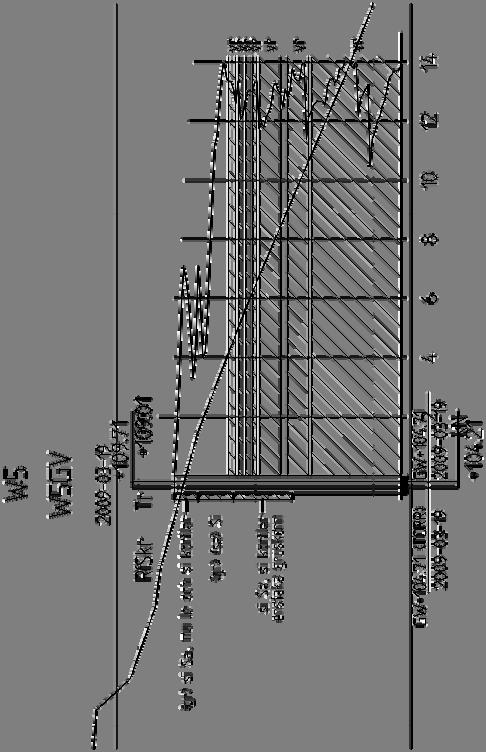

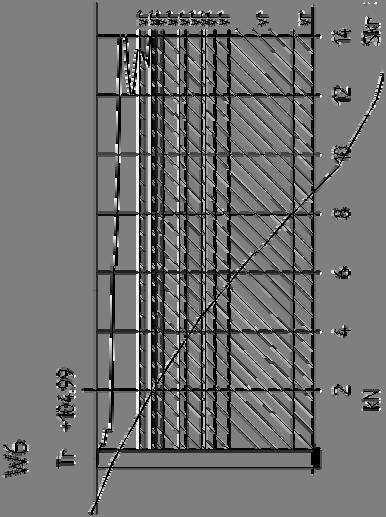

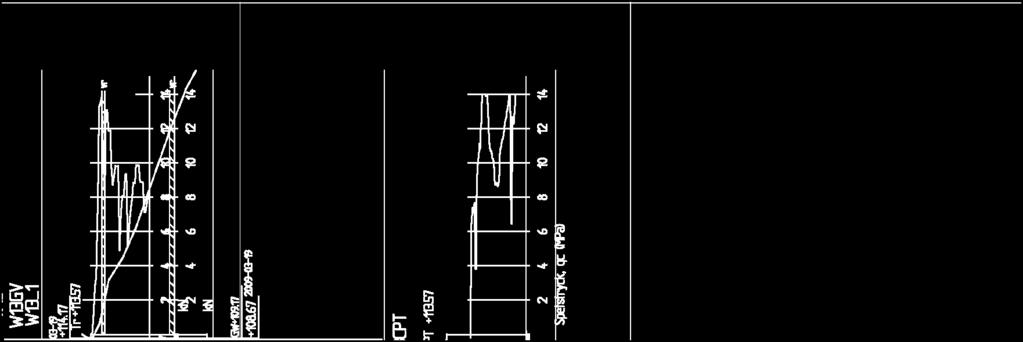

11 Hus D -våningshus med källare (punkt 1-2). Grundlägges med plattor i sandig silt med lerskikt och medelhög relativ fasthet. Hus E1, F1 och G1 2-vånings radhus med källare (punkt ). Grundlägges med plattor i siltig sandig morän med hög relativ fasthet. Hus E2, F2, F, F4 och G2 2-vånings radhus med källare (punkt 81-8 och W6). Grundlägges med plattor i sandig silt med hög relativ fasthet. Hus E, F5, F6, F7, F8, F9 och G 2-våningshus med källare (punkt 41-44). Grundlägges med plattor i siltig sand med hög relativ fasthet. Kring punkt 44 grundlägges byggnadenn på nivå min. + 10,5. Grundvattensänkning medd wellpoint kan erfordras i västra delen. Hus A1-A6 Ormhuset 4-8 våningar, delvis med källare ej under 8-våningshuset (punkt och W1). Källare under 11-W1. Hus A1 och A2 grundlägges med plattor i siltig sandig morän med hög relativ fasthet. Hus A och A4 grundlägges i grusig siltig sand men hög relativ fasthet, samtt hus A5 i siltig sand med hög relativ fasthet. Hus A6 (åttavåningshuset) föreslåss grundläggas på betongpålar. Pållängder bör bestämmass vid provpålning med torde ej överstiga 10 m Kör- och parkeringsytor I nuvarande vägar och parkeringsytor är överbyggnaden i huvudsak 0, m grusig sand och grusig silitg sand. Ställvis är fyllningen c:a 1 m (se punkt 204 och 205). Det föreslås att gator och parkeringar dimensioneras efter jordart siltig sand (sedan förekommande mylla 0,2-0,4 m avschaktats) materialtyp B och tjälfarlighetsklass 2 enligt AMA Anläggning 10 tabell DC/1. Min. överbyggnad 0,6 m VA-ledningar Ledningsbädd och kringfyllning vid yttra VA-ledningar utföres enl. AMA Anläggning 10 CEC21 och CEC1. Kring husen läggs dräneringsledning. 6 (7) ra04s B. PROJEKTERINGSUNDERLAG STRANDÄNGENN Uppdrag ; p:\221\ _strandängen_geotekni\000\10arbetsmtrl_doc\g\projekteringsunderlag.doc

12 8.2 Schaktning Jorden är relativt hårdschaktad under c:a 1 m. Schaktslänter bedömes stå i lutningg 1:1 i naturfuktigt tillstånd. Under grundvattennivån och vid riklig nederbördd flyter slänterna ut i flackare lutningar Länshållning I västra delen av nordöstra radhuset kan länshållning med wellpoint w erfordras vid grundvattennivåer. Även viss länshållning kan erfordras i vissa schakt under riklig nederbörd då jordarterna oftast är täta och således infiltrerar långsamt. Packning Ev. packning av jord under hus utföres enl. AMAA Anläggningg 10 kapitel CE Kontroller Riskbesiktning Vid ev. pålning för det s.k. ormhuset i östra delen kan ev. Ceciliakyrkan behöva besiktigas före och efter arbetena. 7(7) ra04s B. PROJEKTERINGSUNDERLAG STRANDÄNGENN Uppdrag ; p:\221\ _strandängen_geotekni\000\10arbetsmtrl_doc\g\projekteringsunderlag.doc

13 ds Jordprovsanalys Projekt Strandängen, Jönköping Uppdragsnummer Uppdragsgivare SWECO Infrastructure AB, Jönköping Provtagningsdatum Provtagningsredskap / Analysmetod Skr Gransk./Tabell Löp-nr 2744 Datum/Sign Undersökningsdatum Borrhål/ Sektion Djup [m] Benämning/ (okulär jordartsklassning enl. SGF 1981) Jordartsförkortning (enl. SGF/BGS Beteckningssystem 2001:2) Mtrl typ/ tjälf. klass 1) Anm Fyllning/ Brun mullhaltig grusig siltig sand med lerklumpar samt vätdelar, FmugrsiSa v Brun finsandig silt med enstaka lerskikt, safsi ( le) 5B/4 5A/ Brun sandig silt, sasi 5A/ Brun sandig silt, sasi 5A/ Brun rostfläckig finsandig siltig torrskorpelera, safsilet Brun finsandig silt, safsi 5A/4 5A/ Brun rostfläckig finsandig lerig silt torrskorpekaraktär, saflesi(t) 5A/4 1) Enl. Anläggnings AMA 07. P:\2172\Uppdrag 2011\2744\[Skr ls] SWECO GEOLAB, Gjörwellsgatan 22, Bo 4044, STOCKHOLM, Tel: , Fa: , geolab@sweco.se, Ingår i SWECO VBB AB 1(1)

14 CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå 0,10 m 0,10 m 1,52 m 2,00 m Referens Nivå vid referens Förborrat material Geometri my Normal Vätska i filter Borrpunktens koord. Utrustning Sond nr 426 Projekt Projekt nr Plats Borrhål Datum Strandängen Spetstryck q t (MPa) Friktion f t (kpa) Portryck u, u o, u (kpa) Friktionskvot R ft (%) Portrycksparameter B q ,0 0,2 0,4 0,0 Lutning (grader) ,1 0,2 0, U U o 0,4 0,5 0,6 U 0,7 U o Djup (m) 0,8 0,9 U 1,0 U o 1,1 U 1,2 1, 1,4 U o U 1,5 \\Fsjkp002\projekt\221\ _STRANDÄNGEN_GEOTEKNI\000\11MÄTNINGAR, ANALYSER\CPT\19_utv.cpw

15 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my 2,00 m 0,10 m Förborrningsdjup Förborrat material Utrustning Geometri 0,10 m Normal Utvärderare Datum för utvärdering guln Projekt Projekt nr Plats Borrhål Datum Strandängen ,0 Klassificering Odränerad skjuvhållfasthet τ fu (kpa) Friktionsvinkel ( o ) Relativ lagringstäthet I D (%) Modul (MPa) ,1 0,2 + o 0, 0,4 + o 0,5 0,6 + o o + Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad 0,7 (si)saf Djup (m) 0,8 + o 0,9 1,0 + o 1,1 1,2 + o 1, 1,4 safsi + o \\Fsjkp002\projekt\221\ _STRANDÄNGEN_GEOTEKNI\000\11MÄTNINGAR, ANALYSER\CPT\19_utv.cpw

16 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my 2,00 m 0,10 m Förborrningsdjup Förborrat material Utrustning Geometri 0,10 m Normal Utvärderare Datum för utvärdering guln Projekt Projekt nr Plats Borrhål Datum Strandängen ,0 Klassificering Effektivtryck (kpa) Odränerad skjuvhållfasthet τ fu (kpa) ,1 0,2 0, 0,4 0,5 0,6 0,7 (si)saf Djup (m) 0,8 0,9 1,0 1,1 1,2 1, safsi (()) 1,4 \\Fsjkp002\projekt\221\ _STRANDÄNGEN_GEOTEKNI\000\11MÄTNINGAR, ANALYSER\CPT\19_utv.cpw

17 C P T - sondering Projekt Strandängen Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens 0,10 m 0,10 m 1,52 m 2,00 m my Kalibreringsdata Spets 426 Datum Areafaktor a 0,061 Areafaktor b 0,01 Skalfaktorer Plats Borrhål Förborrat material Geometri Normal Vätska i filter Operatör Utrustning Portryck registrerat vid sondering Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck Område Faktor Område Faktor Område Faktor 0,0 kpa 0,0 kpa 0,000 0,000 Datum Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck Portryck Friktion Spetstryck 100,00 101,00 1,00 0,00 0,00 0,00 0,00 0,02 0,02 (ingen) (ingen) (ingen) Bedömd sonderingsklass 2 Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering Djup (m) 2,00 Portryck (kpa) 0,00 Djup (m) Djup (m) Från Till 0,00 0,20 0,20 1,20 1,20 1,52 Densitet (ton/m ) 1,80 1,80 1,80 Flytgräns Jordart (si)saf safsi Anmärkning \\Fsjkp002\projekt\221\ _STRANDÄNGEN_GEOTEKNI\000\11MÄTNINGAR, ANALYSER\CPT\19_utv.cpw

18 C P T - sondering Projekt Strandängen Djup (m) Från Till 0,00 0,10 0,0 0,50 0,70 0,90 1,10 1,0 0,10 0,0 0,50 0,70 0,90 1,10 1,0 1,41 Klassificering (si)saf (si)saf (si)saf (si)saf (si)saf (si)saf safsi ρ t/m w L τ fu kpa 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 ((84,7)) Plats Borrhål Datum φ o 5,4 44,0 46,2 46,5 8,6 46,0 0,9,5 7,1 10,6 14,1 17,7 21,2 24, σ vo σ' vo σ' c kpa kpa kpa 0,9,5 7,1 10,6 14,1 17,7 21,2 24, Sida 1 av 1 OCR I D E M OC M NC % MPa MPa MPa 4,8 60,5 86,8 9,7 61,5 95,1 1,0 8,7 24,5 5,1 1,7 44,2 21,4 1,1 10,6 2,4 47,7 17,4 61, 28,0 0,9 8,5 25,9 8,2 1,9 44,5 22,4 \\Fsjkp002\projekt\221\ _STRANDÄNGEN_GEOTEKNI\000\11MÄTNINGAR, ANALYSER\CPT\19_utv.cpw

19 CPT-sondering utförd enligt EN ISO Projekt Projektnummer Borrföretag Borrningsledare Strandängen Sweco Plats Borrhål Datum Förborrningsdjup Start djup Stopp djup Grundvattennivå Referens Nivå vid referens 0,10 m 0,10 m 1,52 m 2,00 m my Förborrat material Geometri Vätska i filter Borrpunktens koord. Utrustning Sond Nr Normal q,mpa Portryck registrerat vid sondering u,kpa Lutning (grader) f,kpa ,0 Uppmätt Totalt spetstryck, portryck, qu, t MPa kpa Registrerat spetstryck, q 0,1 c MPa Registrerad mantelfriktion, f s, kpa 0,2 0, 0,4 0,5 0,6 0,7 0,8 Djup (m) 0,9 1,0 1,1 1,2 1, 1,4 1,5 1,6 \\Fsjkp002\projekt\221\ _STRANDÄNGEN_GEOTEKNI\000\11MÄTNINGAR, ANALYSER\CPT\19_utv.cpw
