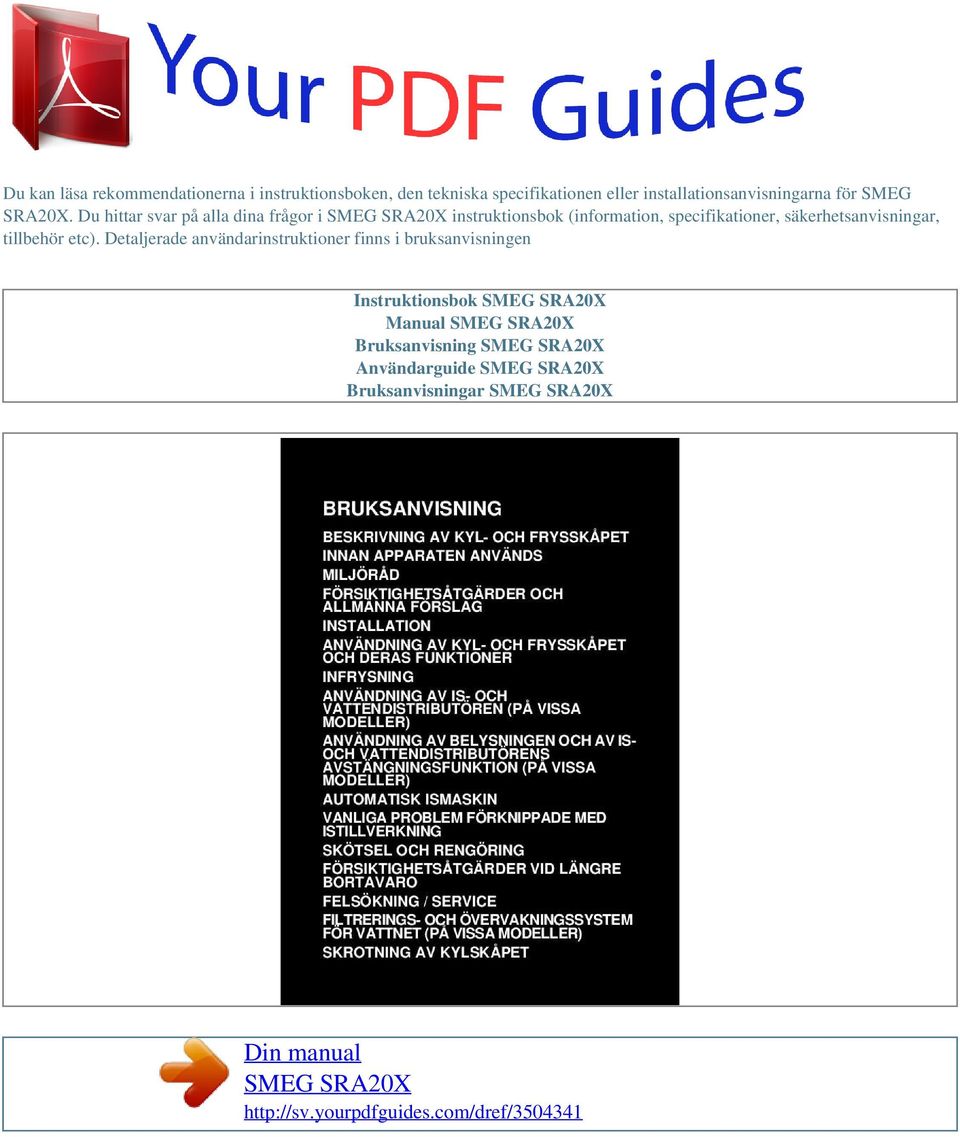

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för SMEG SRA20X. Du hittar svar på alla dina frågor i instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok Manual Bruksanvisning Användarguide Bruksanvisningar

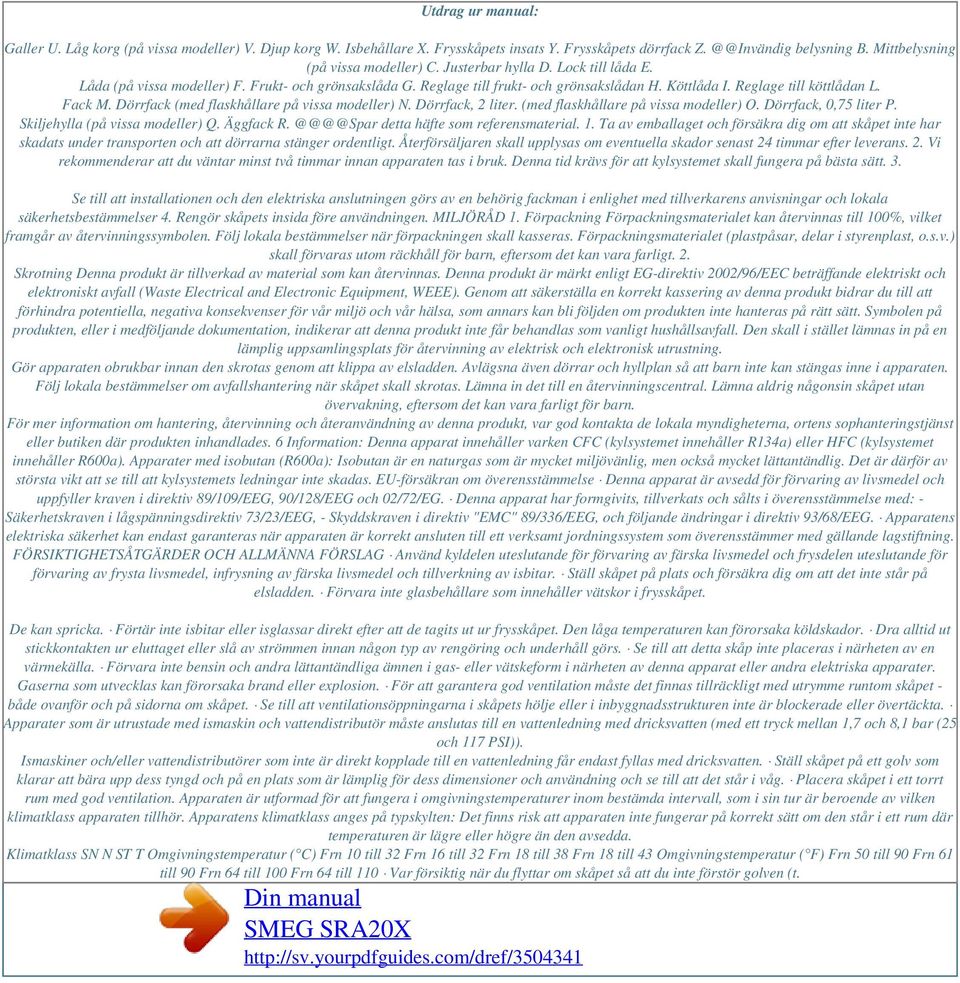

2 Utdrag ur manual: Galler U. Låg korg (på vissa modeller) V. Djup korg W. Isbehållare X. Frysskåpets insats Y. Frysskåpets dörrfack Z. belysning B. Mittbelysning (på vissa modeller) C. Justerbar hylla D. Lock till låda E. Låda (på vissa modeller) F. Frukt- och grönsakslåda G. Reglage till frukt- och grönsakslådan H. Köttlåda I. Reglage till köttlådan L. Fack M. Dörrfack (med flaskhållare på vissa modeller) N. Dörrfack, 2 liter. (med flaskhållare på vissa modeller) O. Dörrfack, 0,75 liter P. Skiljehylla (på vissa modeller) Q. Äggfack detta häfte som referensmaterial. 1. Ta av emballaget och försäkra dig om att skåpet inte har skadats under transporten och att dörrarna stänger ordentligt. Återförsäljaren skall upplysas om eventuella skador senast 24 timmar efter leverans. 2. Vi rekommenderar att du väntar minst två timmar innan apparaten tas i bruk. Denna tid krävs för att kylsystemet skall fungera på bästa sätt. 3. Se till att installationen och den elektriska anslutningen görs av en behörig fackman i enlighet med tillverkarens anvisningar och lokala säkerhetsbestämmelser 4. Rengör skåpets insida före användningen. MILJÖRÅD 1. Förpackning Förpackningsmaterialet kan återvinnas till 100%, vilket framgår av återvinningssymbolen. Följ lokala bestämmelser när förpackningen skall kasseras. Förpackningsmaterialet (plastpåsar, delar i styrenplast, o.s.v.) skall förvaras utom räckhåll för barn, eftersom det kan vara farligt. 2. Skrotning Denna produkt är tillverkad av material som kan återvinnas. Denna produkt är märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE). Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt. Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Gör apparaten obrukbar innan den skrotas genom att klippa av elsladden. Avlägsna även dörrar och hyllplan så att barn inte kan stängas inne i apparaten. Följ lokala bestämmelser om avfallshantering när skåpet skall skrotas. Lämna in det till en återvinningscentral. Lämna aldrig någonsin skåpet utan övervakning, eftersom det kan vara farligt för barn. För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades. 6 Information: Denna apparat innehåller varken CFC (kylsystemet innehåller R134a) eller HFC (kylsystemet innehåller R600a). Apparater med isobutan (R600a): Isobutan är en naturgas som är mycket miljövänlig, men också mycket lättantändlig. Det är därför av största vikt att se till att kylsystemets ledningar inte skadas. EU-försäkran om överensstämmelse Denna apparat är avsedd för förvaring av livsmedel och uppfyller kraven i direktiv 89/109/EEG, 90/128/EEG och 02/72/EG. Denna apparat har formgivits, tillverkats och sålts i överensstämmelse med: - Säkerhetskraven i lågspänningsdirektiv 73/23/EEG, - Skyddskraven i direktiv "EMC" 89/336/EEG, och följande ändringar i direktiv 93/68/EEG. Apparatens elektriska säkerhet kan endast garanteras när apparaten är korrekt ansluten till ett verksamt jordningssystem som överensstämmer med gällande lagstiftning. FÖRSIKTIGHETSÅTGÄRDER OCH ALLMÄNNA FÖRSLAG Använd kyldelen uteslutande för förvaring av färska livsmedel och frysdelen uteslutande för förvaring av frysta livsmedel, infrysning av färska livsmedel och tillverkning av isbitar. Ställ skåpet på plats och försäkra dig om att det inte står på elsladden. Förvara inte glasbehållare som innehåller vätskor i frysskåpet. De kan spricka. Förtär inte isbitar eller isglassar direkt efter att de tagits ut ur frysskåpet. Den låga temperaturen kan förorsaka köldskador. Dra alltid ut stickkontakten ur eluttaget eller slå av strömmen innan någon typ av rengöring och underhåll görs. Se till att detta skåp inte placeras i närheten av en värmekälla. Förvara inte bensin och andra lättantändliga ämnen i gas- eller vätskeform i närheten av denna apparat eller andra elektriska apparater. Gaserna som utvecklas kan förorsaka brand eller explosion. För att garantera god ventilation måste det finnas tillräckligt med utrymme runtom skåpet - både ovanför och på sidorna om skåpet. Se till att ventilationsöppningarna i skåpets hölje eller i inbyggnadsstrukturen inte är blockerade eller övertäckta. Apparater som är utrustade med ismaskin och vattendistributör måste anslutas till en vattenledning med dricksvatten (med ett tryck mellan 1,7 och 8,1 bar (25 och 117 PSI)). Ismaskiner och/eller vattendistributörer som inte är direkt kopplade till en vattenledning får endast fyllas med dricksvatten. Ställ skåpet på ett golv som klarar att bära upp dess tyngd och på en plats som är lämplig för dess dimensioner och användning och se till att det står i våg. Placera skåpet i ett torrt rum med god ventilation. Apparaten är utformad för att fungera i omgivningstemperaturer inom bestämda intervall, som i sin tur är beroende av vilken klimatklass apparaten tillhör. Apparatens klimatklass anges på typskylten: Det finns risk att apparaten inte fungerar på korrekt sätt om den står i ett rum där temperaturen är lägre eller högre än den avsedda. Klimatklass SN N ST T Omgivningstemperatur ( C) Frn 10 till 32 Frn 16 till 32 Frn 18 till 38 Frn 18 till 43 Omgivningstemperatur ( F) Frn 50 till 90 Frn 61 till 90 Frn 64 till 100 Frn 64 till 110 Var försiktig när du flyttar om skåpet så att du inte förstör golven (t.

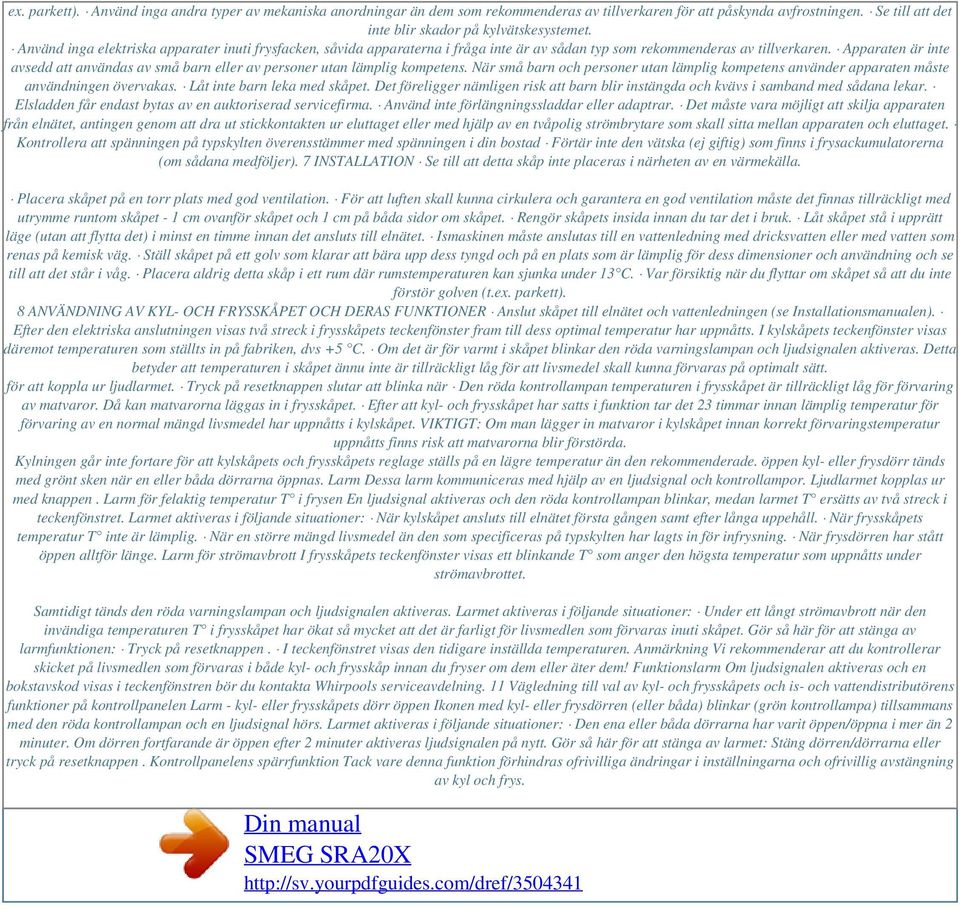

3 ex. parkett). Använd inga andra typer av mekaniska anordningar än dem som rekommenderas av tillverkaren för att påskynda avfrostningen. Se till att det inte blir skador på kylvätskesystemet. Använd inga elektriska apparater inuti frysfacken, såvida apparaterna i fråga inte är av sådan typ som rekommenderas av tillverkaren. Apparaten är inte avsedd att användas av små barn eller av personer utan lämplig kompetens. När små barn och personer utan lämplig kompetens använder apparaten måste användningen övervakas. Låt inte barn leka med skåpet. Det föreligger nämligen risk att barn blir instängda och kvävs i samband med sådana lekar. Elsladden får endast bytas av en auktoriserad servicefirma. Använd inte förlängningssladdar eller adaptrar. Det måste vara möjligt att skilja apparaten från elnätet, antingen genom att dra ut stickkontakten ur eluttaget eller med hjälp av en tvåpolig strömbrytare som skall sitta mellan apparaten och eluttaget. Kontrollera att spänningen på typskylten överensstämmer med spänningen i din bostad Förtär inte den vätska (ej giftig) som finns i frysackumulatorerna (om sådana medföljer). 7 INSTALLATION Se till att detta skåp inte placeras i närheten av en värmekälla. Placera skåpet på en torr plats med god ventilation. För att luften skall kunna cirkulera och garantera en god ventilation måste det finnas tillräckligt med utrymme runtom skåpet - 1 cm ovanför skåpet och 1 cm på båda sidor om skåpet. Rengör skåpets insida innan du tar det i bruk. Låt skåpet stå i upprätt läge (utan att flytta det) i minst en timme innan det ansluts till elnätet. Ismaskinen måste anslutas till en vattenledning med dricksvatten eller med vatten som renas på kemisk väg. Ställ skåpet på ett golv som klarar att bära upp dess tyngd och på en plats som är lämplig för dess dimensioner och användning och se till att det står i våg. Placera aldrig detta skåp i ett rum där rumstemperaturen kan sjunka under 13 C. Var försiktig när du flyttar om skåpet så att du inte förstör golven (t.ex. parkett). 8 ANVÄNDNING AV KYL- OCH FRYSSKÅPET OCH DERAS FUNKTIONER Anslut skåpet till elnätet och vattenledningen (se Installationsmanualen). Efter den elektriska anslutningen visas två streck i frysskåpets teckenfönster fram till dess optimal temperatur har uppnåtts. I kylskåpets teckenfönster visas däremot temperaturen som ställts in på fabriken, dvs +5 C. Om det är för varmt i skåpet blinkar den röda varningslampan och ljudsignalen aktiveras. Detta betyder att temperaturen i skåpet ännu inte är tillräckligt låg för att livsmedel skall kunna förvaras på optimalt sätt. för att koppla ur ljudlarmet. Tryck på resetknappen slutar att blinka när Den röda kontrollampan temperaturen i frysskåpet är tillräckligt låg för förvaring av matvaror. Då kan matvarorna läggas in i frysskåpet. Efter att kyl- och frysskåpet har satts i funktion tar det 23 timmar innan lämplig temperatur för förvaring av en normal mängd livsmedel har uppnåtts i kylskåpet. VIKTIGT: Om man lägger in matvaror i kylskåpet innan korrekt förvaringstemperatur uppnåtts finns risk att matvarorna blir förstörda. Kylningen går inte fortare för att kylskåpets och frysskåpets reglage ställs på en lägre temperatur än den rekommenderade. öppen kyl- eller frysdörr tänds med grönt sken när en eller båda dörrarna öppnas. Larm Dessa larm kommuniceras med hjälp av en ljudsignal och kontrollampor. Ljudlarmet kopplas ur med knappen. Larm för felaktig temperatur T i frysen En ljudsignal aktiveras och den röda kontrollampan blinkar, medan larmet T ersätts av två streck i teckenfönstret. Larmet aktiveras i följande situationer: När kylskåpet ansluts till elnätet första gången samt efter långa uppehåll. När frysskåpets temperatur T inte är lämplig. När en större mängd livsmedel än den som specificeras på typskylten har lagts in för infrysning. När frysdörren har stått öppen alltför länge. Larm för strömavbrott I frysskåpets teckenfönster visas ett blinkande T som anger den högsta temperatur som uppnåtts under strömavbrottet. Samtidigt tänds den röda varningslampan och ljudsignalen aktiveras. Larmet aktiveras i följande situationer: Under ett långt strömavbrott när den invändiga temperaturen T i frysskåpet har ökat så mycket att det är farligt för livsmedlen som förvaras inuti skåpet. Gör så här för att stänga av larmfunktionen: Tryck på resetknappen. I teckenfönstret visas den tidigare inställda temperaturen. Anmärkning Vi rekommenderar att du kontrollerar skicket på livsmedlen som förvaras i både kyl- och frysskåp innan du fryser om dem eller äter dem! Funktionslarm Om ljudsignalen aktiveras och en bokstavskod visas i teckenfönstren bör du kontakta Whirpools serviceavdelning. 11 Vägledning till val av kyl- och frysskåpets och is- och vattendistributörens funktioner på kontrollpanelen Larm - kyl- eller frysskåpets dörr öppen Ikonen med kyl- eller frysdörren (eller båda) blinkar (grön kontrollampa) tillsammans med den röda kontrollampan och en ljudsignal hörs. Larmet aktiveras i följande situationer: Den ena eller båda dörrarna har varit öppen/öppna i mer än 2 minuter. Om dörren fortfarande är öppen efter 2 minuter aktiveras ljudsignalen på nytt. Gör så här för att stänga av larmet: Stäng dörren/dörrarna eller tryck på resetknappen. Kontrollpanelens spärrfunktion Tack vare denna funktion förhindras ofrivilliga ändringar i inställningarna och ofrivillig avstängning av kyl och frys.

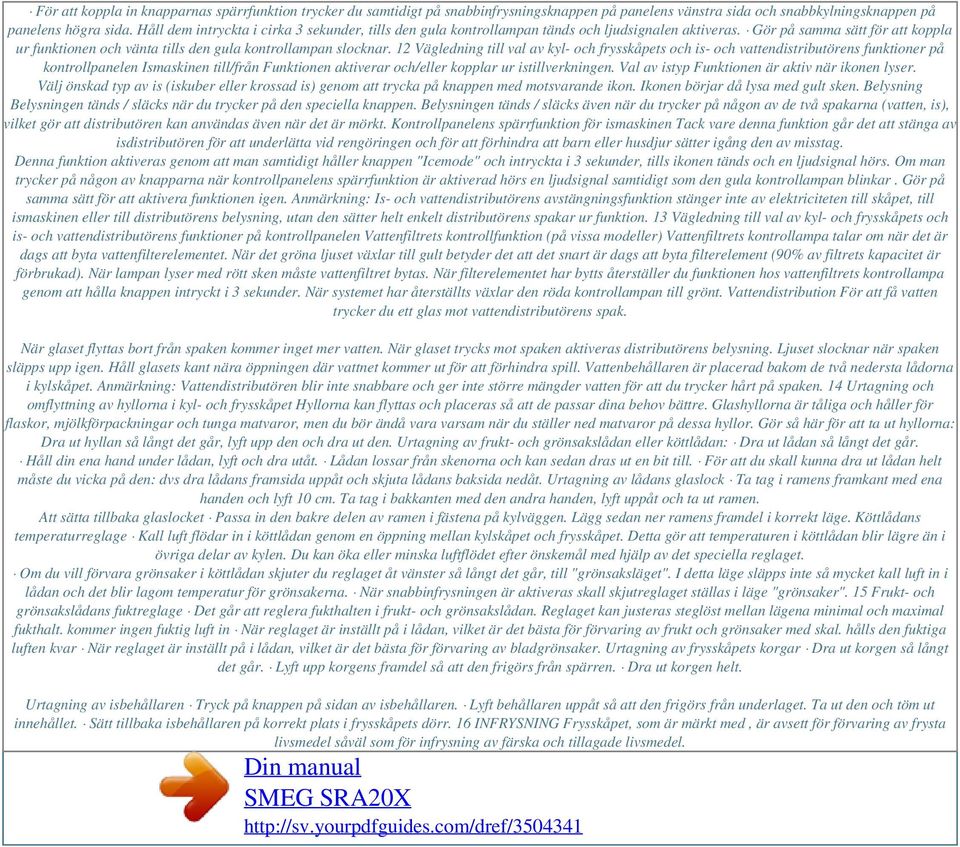

4 För att koppla in knapparnas spärrfunktion trycker du samtidigt på snabbinfrysningsknappen på panelens vänstra sida och snabbkylningsknappen på panelens högra sida. Håll dem intryckta i cirka 3 sekunder, tills den gula kontrollampan tänds och ljudsignalen aktiveras. Gör på samma sätt för att koppla ur funktionen och vänta tills den gula kontrollampan slocknar. 12 Vägledning till val av kyl- och frysskåpets och is- och vattendistributörens funktioner på kontrollpanelen Ismaskinen till/från Funktionen aktiverar och/eller kopplar ur istillverkningen. Val av istyp Funktionen är aktiv när ikonen lyser. Välj önskad typ av is (iskuber eller krossad is) genom att trycka på knappen med motsvarande ikon. Ikonen börjar då lysa med gult sken. Belysning Belysningen tänds / släcks när du trycker på den speciella knappen. Belysningen tänds / släcks även när du trycker på någon av de två spakarna (vatten, is), vilket gör att distributören kan användas även när det är mörkt. Kontrollpanelens spärrfunktion för ismaskinen Tack vare denna funktion går det att stänga av isdistributören för att underlätta vid rengöringen och för att förhindra att barn eller husdjur sätter igång den av misstag. Denna funktion aktiveras genom att man samtidigt håller knappen "Icemode" och intryckta i 3 sekunder, tills ikonen tänds och en ljudsignal hörs. Om man trycker på någon av knapparna när kontrollpanelens spärrfunktion är aktiverad hörs en ljudsignal samtidigt som den gula kontrollampan blinkar. Gör på samma sätt för att aktivera funktionen igen. Anmärkning: Is- och vattendistributörens avstängningsfunktion stänger inte av elektriciteten till skåpet, till ismaskinen eller till distributörens belysning, utan den sätter helt enkelt distributörens spakar ur funktion. 13 Vägledning till val av kyl- och frysskåpets och is- och vattendistributörens funktioner på kontrollpanelen Vattenfiltrets kontrollfunktion (på vissa modeller) Vattenfiltrets kontrollampa talar om när det är dags att byta vattenfilterelementet. När det gröna ljuset växlar till gult betyder det att det snart är dags att byta filterelement (90% av filtrets kapacitet är förbrukad). När lampan lyser med rött sken måste vattenfiltret bytas. När filterelementet har bytts återställer du funktionen hos vattenfiltrets kontrollampa genom att hålla knappen intryckt i 3 sekunder. När systemet har återställts växlar den röda kontrollampan till grönt. Vattendistribution För att få vatten trycker du ett glas mot vattendistributörens spak. När glaset flyttas bort från spaken kommer inget mer vatten. När glaset trycks mot spaken aktiveras distributörens belysning. Ljuset slocknar när spaken släpps upp igen. Håll glasets kant nära öppningen där vattnet kommer ut för att förhindra spill. Vattenbehållaren är placerad bakom de två nedersta lådorna i kylskåpet. Anmärkning: Vattendistributören blir inte snabbare och ger inte större mängder vatten för att du trycker hårt på spaken. 14 Urtagning och omflyttning av hyllorna i kyl- och frysskåpet Hyllorna kan flyttas och placeras så att de passar dina behov bättre. Glashyllorna är tåliga och håller för flaskor, mjölkförpackningar och tunga matvaror, men du bör ändå vara varsam när du ställer ned matvaror på dessa hyllor. Gör så här för att ta ut hyllorna: Dra ut hyllan så långt det går, lyft upp den och dra ut den. Urtagning av frukt- och grönsakslådan eller köttlådan: Dra ut lådan så långt det går. Håll din ena hand under lådan, lyft och dra utåt. Lådan lossar från skenorna och kan sedan dras ut en bit till. För att du skall kunna dra ut lådan helt måste du vicka på den: dvs dra lådans framsida uppåt och skjuta lådans baksida nedåt. Urtagning av lådans glaslock Ta tag i ramens framkant med ena handen och lyft 10 cm. Ta tag i bakkanten med den andra handen, lyft uppåt och ta ut ramen. Att sätta tillbaka glaslocket Passa in den bakre delen av ramen i fästena på kylväggen. Lägg sedan ner ramens framdel i korrekt läge. Köttlådans temperaturreglage Kall luft flödar in i köttlådan genom en öppning mellan kylskåpet och frysskåpet. Detta gör att temperaturen i köttlådan blir lägre än i övriga delar av kylen. Du kan öka eller minska luftflödet efter önskemål med hjälp av det speciella reglaget. Om du vill förvara grönsaker i köttlådan skjuter du reglaget åt vänster så långt det går, till "grönsaksläget". I detta läge släpps inte så mycket kall luft in i lådan och det blir lagom temperatur för grönsakerna. När snabbinfrysningen är aktiveras skall skjutreglaget ställas i läge "grönsaker". 15 Frukt- och grönsakslådans fuktreglage Det går att reglera fukthalten i frukt- och grönsakslådan. Reglaget kan justeras steglöst mellan lägena minimal och maximal fukthalt. kommer ingen fuktig luft in När reglaget är inställt på i lådan, vilket är det bästa för förvaring av frukt och grönsaker med skal. hålls den fuktiga luften kvar När reglaget är inställt på i lådan, vilket är det bästa för förvaring av bladgrönsaker. Urtagning av frysskåpets korgar Dra ut korgen så långt det går. Lyft upp korgens framdel så att den frigörs från spärren. Dra ut korgen helt. Urtagning av isbehållaren Tryck på knappen på sidan av isbehållaren. Lyft behållaren uppåt så att den frigörs från underlaget. Ta ut den och töm ut innehållet. Sätt tillbaka isbehållaren på korrekt plats i frysskåpets dörr. 16 INFRYSNING Frysskåpet, som är märkt med, är avsett för förvaring av frysta livsmedel såväl som för infrysning av färska och tillagade livsmedel.

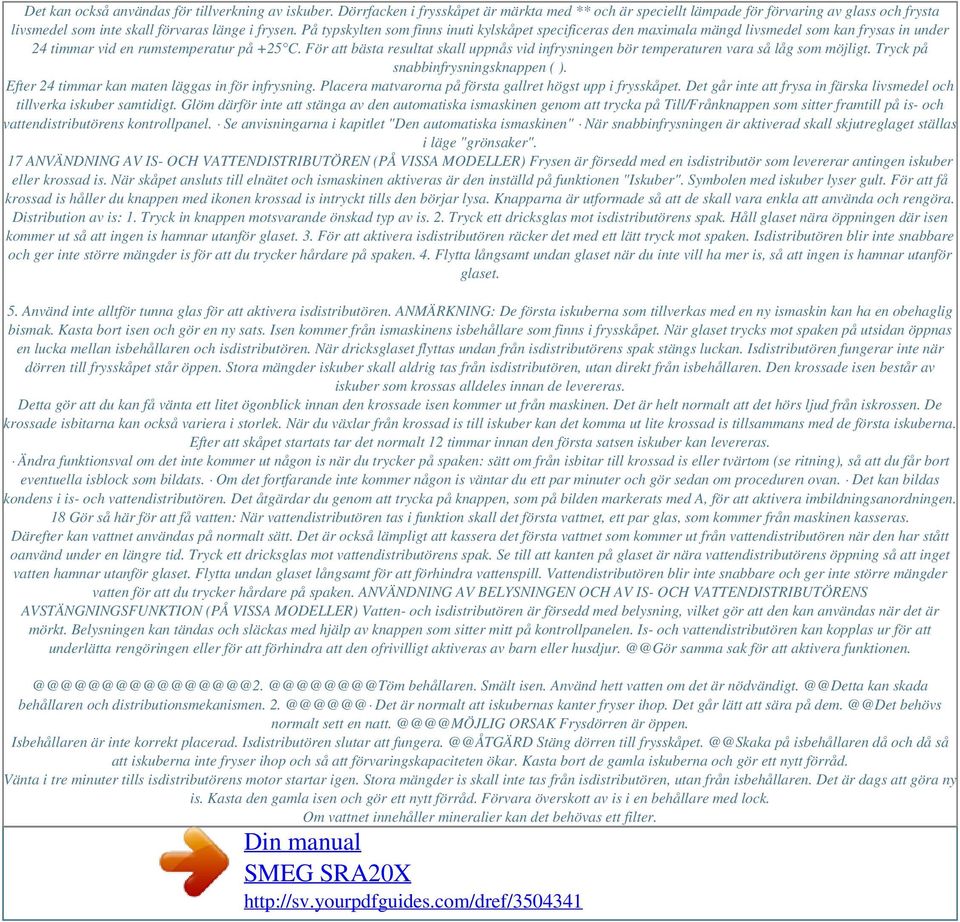

5 Det kan också användas för tillverkning av iskuber. Dörrfacken i frysskåpet är märkta med ** och är speciellt lämpade för förvaring av glass och frysta livsmedel som inte skall förvaras länge i frysen. På typskylten som finns inuti kylskåpet specificeras den maximala mängd livsmedel som kan frysas in under 24 timmar vid en rumstemperatur på +25 C. För att bästa resultat skall uppnås vid infrysningen bör temperaturen vara så låg som möjligt. Tryck på snabbinfrysningsknappen ( ). Efter 24 timmar kan maten läggas in för infrysning. Placera matvarorna på första gallret högst upp i frysskåpet. Det går inte att frysa in färska livsmedel och tillverka iskuber samtidigt. Glöm därför inte att stänga av den automatiska ismaskinen genom att trycka på Till/Frånknappen som sitter framtill på is- och vattendistributörens kontrollpanel. Se anvisningarna i kapitlet "Den automatiska ismaskinen" När snabbinfrysningen är aktiverad skall skjutreglaget ställas i läge "grönsaker". 17 ANVÄNDNING AV IS- OCH VATTENDISTRIBUTÖREN (PÅ VISSA MODELLER) Frysen är försedd med en isdistributör som levererar antingen iskuber eller krossad is. När skåpet ansluts till elnätet och ismaskinen aktiveras är den inställd på funktionen "Iskuber". Symbolen med iskuber lyser gult. För att få krossad is håller du knappen med ikonen krossad is intryckt tills den börjar lysa. Knapparna är utformade så att de skall vara enkla att använda och rengöra. Distribution av is: 1. Tryck in knappen motsvarande önskad typ av is. 2. Tryck ett dricksglas mot isdistributörens spak. Håll glaset nära öppningen där isen kommer ut så att ingen is hamnar utanför glaset. 3. För att aktivera isdistributören räcker det med ett lätt tryck mot spaken. Isdistributören blir inte snabbare och ger inte större mängder is för att du trycker hårdare på spaken. 4. Flytta långsamt undan glaset när du inte vill ha mer is, så att ingen is hamnar utanför glaset. 5. Använd inte alltför tunna glas för att aktivera isdistributören. ANMÄRKNING: De första iskuberna som tillverkas med en ny ismaskin kan ha en obehaglig bismak. Kasta bort isen och gör en ny sats. Isen kommer från ismaskinens isbehållare som finns i frysskåpet. När glaset trycks mot spaken på utsidan öppnas en lucka mellan isbehållaren och isdistributören. När dricksglaset flyttas undan från isdistributörens spak stängs luckan. Isdistributören fungerar inte när dörren till frysskåpet står öppen. Stora mängder iskuber skall aldrig tas från isdistributören, utan direkt från isbehållaren. Den krossade isen består av iskuber som krossas alldeles innan de levereras. Detta gör att du kan få vänta ett litet ögonblick innan den krossade isen kommer ut från maskinen. Det är helt normalt att det hörs ljud från iskrossen. De krossade isbitarna kan också variera i storlek. När du växlar från krossad is till iskuber kan det komma ut lite krossad is tillsammans med de första iskuberna. Efter att skåpet startats tar det normalt 12 timmar innan den första satsen iskuber kan levereras. Ändra funktionsval om det inte kommer ut någon is när du trycker på spaken: sätt om från isbitar till krossad is eller tvärtom (se ritning), så att du får bort eventuella isblock som bildats. Om det fortfarande inte kommer någon is väntar du ett par minuter och gör sedan om proceduren ovan. Det kan bildas kondens i is- och vattendistributören. Det åtgärdar du genom att trycka på knappen, som på bilden markerats med A, för att aktivera imbildningsanordningen. 18 Gör så här för att få vatten: När vattendistributören tas i funktion skall det första vattnet, ett par glas, som kommer från maskinen kasseras. Därefter kan vattnet användas på normalt sätt. Det är också lämpligt att kassera det första vattnet som kommer ut från vattendistributören när den har stått oanvänd under en längre tid. Tryck ett dricksglas mot vattendistributörens spak. Se till att kanten på glaset är nära vattendistributörens öppning så att inget vatten hamnar utanför glaset. Flytta undan glaset långsamt för att förhindra vattenspill. Vattendistributören blir inte snabbare och ger inte större mängder vatten för att du trycker hårdare på spaken. ANVÄNDNING AV BELYSNINGEN OCH AV IS- OCH VATTENDISTRIBUTÖRENS AVSTÄNGNINGSFUNKTION (PÅ VISSA MODELLER) Vatten- och isdistributören är försedd med belysning, vilket gör att den kan användas när det är mörkt. Belysningen kan tändas och släckas med hjälp av knappen som sitter mitt på kontrollpanelen. Is- och vattendistributören kan kopplas ur för att underlätta rengöringen eller för att förhindra att den ofrivilligt aktiveras av barn eller samma sak för att behållaren. Smält isen. Använd hett vatten om det är kan skada behållaren och distributionsmekanismen. Det är normalt att iskubernas kanter fryser ihop. Det går lätt att sära på behövs normalt sett en ORSAK Frysdörren är öppen. Isbehållaren är inte korrekt placerad. Isdistributören slutar att Stäng dörren till på isbehållaren då och då så att iskuberna inte fryser ihop och så att förvaringskapaciteten ökar. Kasta bort de gamla iskuberna och gör ett nytt förråd. Vänta i tre minuter tills isdistributörens motor startar igen. Stora mängder is skall inte tas från isdistributören, utan från isbehållaren. Det är dags att göra ny is. Kasta den gamla isen och gör ett nytt förråd. Förvara överskott av is i en behållare med lock. Om vattnet innehåller mineralier kan det behövas ett filter.

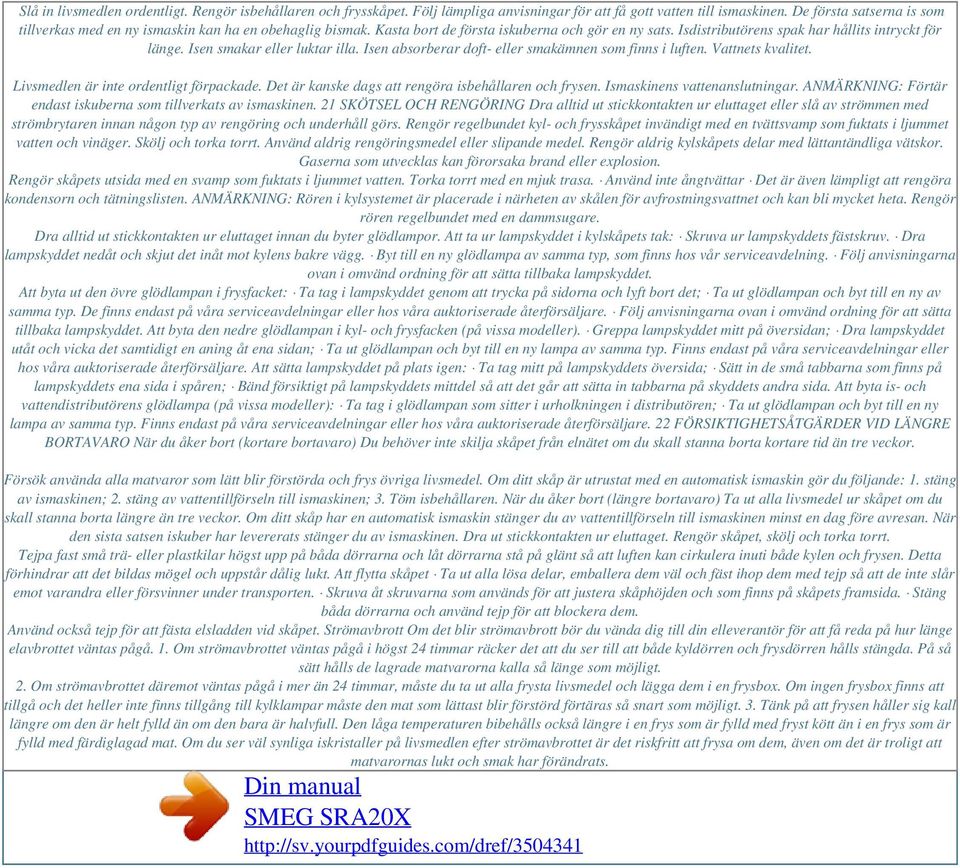

6 Slå in livsmedlen ordentligt. Rengör isbehållaren och frysskåpet. Följ lämpliga anvisningar för att få gott vatten till ismaskinen. De första satserna is som tillverkas med en ny ismaskin kan ha en obehaglig bismak. Kasta bort de första iskuberna och gör en ny sats. Isdistributörens spak har hållits intryckt för länge. Isen smakar eller luktar illa. Isen absorberar doft- eller smakämnen som finns i luften. Vattnets kvalitet. Livsmedlen är inte ordentligt förpackade. Det är kanske dags att rengöra isbehållaren och frysen. Ismaskinens vattenanslutningar. ANMÄRKNING: Förtär endast iskuberna som tillverkats av ismaskinen. 21 SKÖTSEL OCH RENGÖRING Dra alltid ut stickkontakten ur eluttaget eller slå av strömmen med strömbrytaren innan någon typ av rengöring och underhåll görs. Rengör regelbundet kyl- och frysskåpet invändigt med en tvättsvamp som fuktats i ljummet vatten och vinäger. Skölj och torka torrt. Använd aldrig rengöringsmedel eller slipande medel. Rengör aldrig kylskåpets delar med lättantändliga vätskor. Gaserna som utvecklas kan förorsaka brand eller explosion. Rengör skåpets utsida med en svamp som fuktats i ljummet vatten. Torka torrt med en mjuk trasa. Använd inte ångtvättar Det är även lämpligt att rengöra kondensorn och tätningslisten. ANMÄRKNING: Rören i kylsystemet är placerade i närheten av skålen för avfrostningsvattnet och kan bli mycket heta. Rengör rören regelbundet med en dammsugare. Dra alltid ut stickkontakten ur eluttaget innan du byter glödlampor. Att ta ur lampskyddet i kylskåpets tak: Skruva ur lampskyddets fästskruv. Dra lampskyddet nedåt och skjut det inåt mot kylens bakre vägg. Byt till en ny glödlampa av samma typ, som finns hos vår serviceavdelning. Följ anvisningarna ovan i omvänd ordning för att sätta tillbaka lampskyddet. Att byta ut den övre glödlampan i frysfacket: Ta tag i lampskyddet genom att trycka på sidorna och lyft bort det; Ta ut glödlampan och byt till en ny av samma typ. De finns endast på våra serviceavdelningar eller hos våra auktoriserade återförsäljare. Följ anvisningarna ovan i omvänd ordning för att sätta tillbaka lampskyddet. Att byta den nedre glödlampan i kyl- och frysfacken (på vissa modeller). Greppa lampskyddet mitt på översidan; Dra lampskyddet utåt och vicka det samtidigt en aning åt ena sidan; Ta ut glödlampan och byt till en ny lampa av samma typ. Finns endast på våra serviceavdelningar eller hos våra auktoriserade återförsäljare. Att sätta lampskyddet på plats igen: Ta tag mitt på lampskyddets översida; Sätt in de små tabbarna som finns på lampskyddets ena sida i spåren; Bänd försiktigt på lampskyddets mittdel så att det går att sätta in tabbarna på skyddets andra sida. Att byta is- och vattendistributörens glödlampa (på vissa modeller): Ta tag i glödlampan som sitter i urholkningen i distributören; Ta ut glödlampan och byt till en ny lampa av samma typ. Finns endast på våra serviceavdelningar eller hos våra auktoriserade återförsäljare. 22 FÖRSIKTIGHETSÅTGÄRDER VID LÄNGRE BORTAVARO När du åker bort (kortare bortavaro) Du behöver inte skilja skåpet från elnätet om du skall stanna borta kortare tid än tre veckor. Försök använda alla matvaror som lätt blir förstörda och frys övriga livsmedel. Om ditt skåp är utrustat med en automatisk ismaskin gör du följande: 1. stäng av ismaskinen; 2. stäng av vattentillförseln till ismaskinen; 3. Töm isbehållaren. När du åker bort (längre bortavaro) Ta ut alla livsmedel ur skåpet om du skall stanna borta längre än tre veckor. Om ditt skåp har en automatisk ismaskin stänger du av vattentillförseln till ismaskinen minst en dag före avresan. När den sista satsen iskuber har levererats stänger du av ismaskinen. Dra ut stickkontakten ur eluttaget. Rengör skåpet, skölj och torka torrt. Tejpa fast små trä- eller plastkilar högst upp på båda dörrarna och låt dörrarna stå på glänt så att luften kan cirkulera inuti både kylen och frysen. Detta förhindrar att det bildas mögel och uppstår dålig lukt. Att flytta skåpet Ta ut alla lösa delar, emballera dem väl och fäst ihop dem med tejp så att de inte slår emot varandra eller försvinner under transporten. Skruva åt skruvarna som används för att justera skåphöjden och som finns på skåpets framsida. Stäng båda dörrarna och använd tejp för att blockera dem. Använd också tejp för att fästa elsladden vid skåpet. Strömavbrott Om det blir strömavbrott bör du vända dig till din elleverantör för att få reda på hur länge elavbrottet väntas pågå. 1. Om strömavbrottet väntas pågå i högst 24 timmar räcker det att du ser till att både kyldörren och frysdörren hålls stängda. På så sätt hålls de lagrade matvarorna kalla så länge som möjligt. 2. Om strömavbrottet däremot väntas pågå i mer än 24 timmar, måste du ta ut alla frysta livsmedel och lägga dem i en frysbox. Om ingen frysbox finns att tillgå och det heller inte finns tillgång till kylklampar måste den mat som lättast blir förstörd förtäras så snart som möjligt. 3. Tänk på att frysen håller sig kall längre om den är helt fylld än om den bara är halvfull. Den låga temperaturen bibehålls också längre i en frys som är fylld med fryst kött än i en frys som är fylld med färdiglagad mat. Om du ser väl synliga iskristaller på livsmedlen efter strömavbrottet är det riskfritt att frysa om dem, även om det är troligt att matvarornas lukt och smak har förändrats.

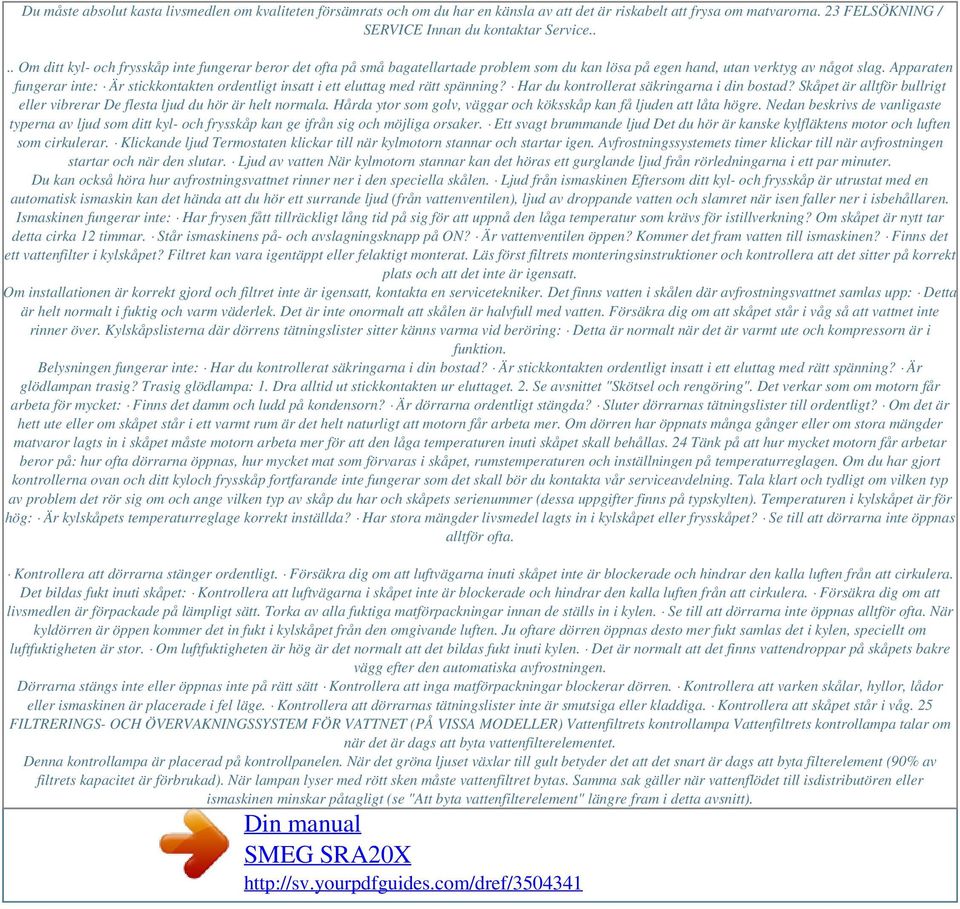

7 Du måste absolut kasta livsmedlen om kvaliteten försämrats och om du har en känsla av att det är riskabelt att frysa om matvarorna. 23 FELSÖKNING / SERVICE Innan du kontaktar Service.... Om ditt kyl- och frysskåp inte fungerar beror det ofta på små bagatellartade problem som du kan lösa på egen hand, utan verktyg av något slag. Apparaten fungerar inte: Är stickkontakten ordentligt insatt i ett eluttag med rätt spänning? Har du kontrollerat säkringarna i din bostad? Skåpet är alltför bullrigt eller vibrerar De flesta ljud du hör är helt normala. Hårda ytor som golv, väggar och köksskåp kan få ljuden att låta högre. Nedan beskrivs de vanligaste typerna av ljud som ditt kyl- och frysskåp kan ge ifrån sig och möjliga orsaker. Ett svagt brummande ljud Det du hör är kanske kylfläktens motor och luften som cirkulerar. Klickande ljud Termostaten klickar till när kylmotorn stannar och startar igen. Avfrostningssystemets timer klickar till när avfrostningen startar och när den slutar. Ljud av vatten När kylmotorn stannar kan det höras ett gurglande ljud från rörledningarna i ett par minuter. Du kan också höra hur avfrostningsvattnet rinner ner i den speciella skålen. Ljud från ismaskinen Eftersom ditt kyl- och frysskåp är utrustat med en automatisk ismaskin kan det hända att du hör ett surrande ljud (från vattenventilen), ljud av droppande vatten och slamret när isen faller ner i isbehållaren. Ismaskinen fungerar inte: Har frysen fått tillräckligt lång tid på sig för att uppnå den låga temperatur som krävs för istillverkning? Om skåpet är nytt tar detta cirka 12 timmar. Står ismaskinens på- och avslagningsknapp på ON? Är vattenventilen öppen? Kommer det fram vatten till ismaskinen? Finns det ett vattenfilter i kylskåpet? Filtret kan vara igentäppt eller felaktigt monterat. Läs först filtrets monteringsinstruktioner och kontrollera att det sitter på korrekt plats och att det inte är igensatt. Om installationen är korrekt gjord och filtret inte är igensatt, kontakta en servicetekniker. Det finns vatten i skålen där avfrostningsvattnet samlas upp: Detta är helt normalt i fuktig och varm väderlek. Det är inte onormalt att skålen är halvfull med vatten. Försäkra dig om att skåpet står i våg så att vattnet inte rinner över. Kylskåpslisterna där dörrens tätningslister sitter känns varma vid beröring: Detta är normalt när det är varmt ute och kompressorn är i funktion. Belysningen fungerar inte: Har du kontrollerat säkringarna i din bostad? Är stickkontakten ordentligt insatt i ett eluttag med rätt spänning? Är glödlampan trasig? Trasig glödlampa: 1. Dra alltid ut stickkontakten ur eluttaget. 2. Se avsnittet "Skötsel och rengöring". Det verkar som om motorn får arbeta för mycket: Finns det damm och ludd på kondensorn? Är dörrarna ordentligt stängda? Sluter dörrarnas tätningslister till ordentligt? Om det är hett ute eller om skåpet står i ett varmt rum är det helt naturligt att motorn får arbeta mer. Om dörren har öppnats många gånger eller om stora mängder matvaror lagts in i skåpet måste motorn arbeta mer för att den låga temperaturen inuti skåpet skall behållas. 24 Tänk på att hur mycket motorn får arbetar beror på: hur ofta dörrarna öppnas, hur mycket mat som förvaras i skåpet, rumstemperaturen och inställningen på temperaturreglagen. Om du har gjort kontrollerna ovan och ditt kyloch frysskåp fortfarande inte fungerar som det skall bör du kontakta vår serviceavdelning. Tala klart och tydligt om vilken typ av problem det rör sig om och ange vilken typ av skåp du har och skåpets serienummer (dessa uppgifter finns på typskylten). Temperaturen i kylskåpet är för hög: Är kylskåpets temperaturreglage korrekt inställda? Har stora mängder livsmedel lagts in i kylskåpet eller frysskåpet? Se till att dörrarna inte öppnas alltför ofta. Kontrollera att dörrarna stänger ordentligt. Försäkra dig om att luftvägarna inuti skåpet inte är blockerade och hindrar den kalla luften från att cirkulera. Det bildas fukt inuti skåpet: Kontrollera att luftvägarna i skåpet inte är blockerade och hindrar den kalla luften från att cirkulera. Försäkra dig om att livsmedlen är förpackade på lämpligt sätt. Torka av alla fuktiga matförpackningar innan de ställs in i kylen. Se till att dörrarna inte öppnas alltför ofta. När kyldörren är öppen kommer det in fukt i kylskåpet från den omgivande luften. Ju oftare dörren öppnas desto mer fukt samlas det i kylen, speciellt om luftfuktigheten är stor. Om luftfuktigheten är hög är det normalt att det bildas fukt inuti kylen. Det är normalt att det finns vattendroppar på skåpets bakre vägg efter den automatiska avfrostningen. Dörrarna stängs inte eller öppnas inte på rätt sätt Kontrollera att inga matförpackningar blockerar dörren. Kontrollera att varken skålar, hyllor, lådor eller ismaskinen är placerade i fel läge. Kontrollera att dörrarnas tätningslister inte är smutsiga eller kladdiga. Kontrollera att skåpet står i våg. 25 FILTRERINGS- OCH ÖVERVAKNINGSSYSTEM FÖR VATTNET (PÅ VISSA MODELLER) Vattenfiltrets kontrollampa Vattenfiltrets kontrollampa talar om när det är dags att byta vattenfilterelementet. Denna kontrollampa är placerad på kontrollpanelen. När det gröna ljuset växlar till gult betyder det att det snart är dags att byta filterelement (90% av filtrets kapacitet är förbrukad). När lampan lyser med rött sken måste vattenfiltret bytas. Samma sak gäller när vattenflödet till isdistributören eller ismaskinen minskar påtagligt (se "Att byta vattenfilterelement" längre fram i detta avsnitt).

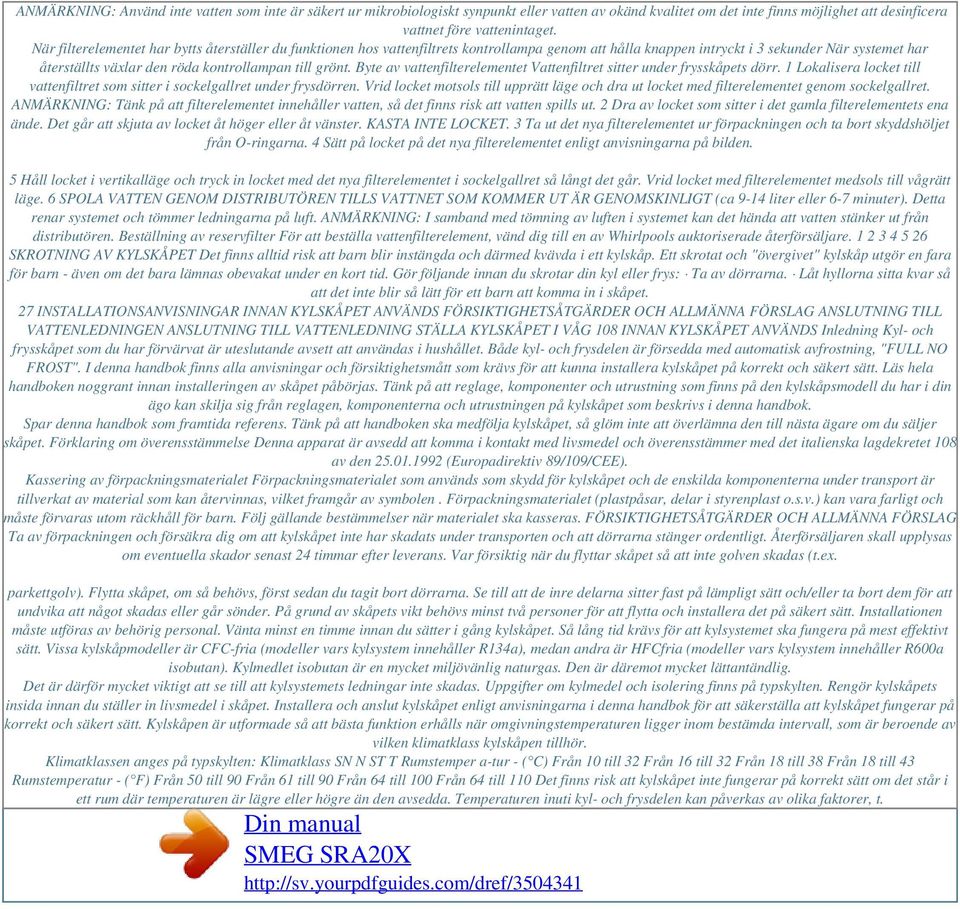

8 ANMÄRKNING: Använd inte vatten som inte är säkert ur mikrobiologiskt synpunkt eller vatten av okänd kvalitet om det inte finns möjlighet att desinficera vattnet före vattenintaget. När filterelementet har bytts återställer du funktionen hos vattenfiltrets kontrollampa genom att hålla knappen intryckt i 3 sekunder När systemet har återställts växlar den röda kontrollampan till grönt. Byte av vattenfilterelementet Vattenfiltret sitter under frysskåpets dörr. 1 Lokalisera locket till vattenfiltret som sitter i sockelgallret under frysdörren. Vrid locket motsols till upprätt läge och dra ut locket med filterelementet genom sockelgallret. ANMÄRKNING: Tänk på att filterelementet innehåller vatten, så det finns risk att vatten spills ut. 2 Dra av locket som sitter i det gamla filterelementets ena ände. Det går att skjuta av locket åt höger eller åt vänster. KASTA INTE LOCKET. 3 Ta ut det nya filterelementet ur förpackningen och ta bort skyddshöljet från O-ringarna. 4 Sätt på locket på det nya filterelementet enligt anvisningarna på bilden. 5 Håll locket i vertikalläge och tryck in locket med det nya filterelementet i sockelgallret så långt det går. Vrid locket med filterelementet medsols till vågrätt läge. 6 SPOLA VATTEN GENOM DISTRIBUTÖREN TILLS VATTNET SOM KOMMER UT ÄR GENOMSKINLIGT (ca 9-14 liter eller 6-7 minuter). Detta renar systemet och tömmer ledningarna på luft. ANMÄRKNING: I samband med tömning av luften i systemet kan det hända att vatten stänker ut från distributören. Beställning av reservfilter För att beställa vattenfilterelement, vänd dig till en av Whirlpools auktoriserade återförsäljare SKROTNING AV KYLSKÅPET Det finns alltid risk att barn blir instängda och därmed kvävda i ett kylskåp. Ett skrotat och "övergivet" kylskåp utgör en fara för barn - även om det bara lämnas obevakat under en kort tid. Gör följande innan du skrotar din kyl eller frys: Ta av dörrarna. Låt hyllorna sitta kvar så att det inte blir så lätt för ett barn att komma in i skåpet. 27 INSTALLATIONSANVISNINGAR INNAN KYLSKÅPET ANVÄNDS FÖRSIKTIGHETSÅTGÄRDER OCH ALLMÄNNA FÖRSLAG ANSLUTNING TILL VATTENLEDNINGEN ANSLUTNING TILL VATTENLEDNING STÄLLA KYLSKÅPET I VÅG 108 INNAN KYLSKÅPET ANVÄNDS Inledning Kyl- och frysskåpet som du har förvärvat är uteslutande avsett att användas i hushållet. Både kyl- och frysdelen är försedda med automatisk avfrostning, "FULL NO FROST". I denna handbok finns alla anvisningar och försiktighetsmått som krävs för att kunna installera kylskåpet på korrekt och säkert sätt. Läs hela handboken noggrant innan installeringen av skåpet påbörjas. Tänk på att reglage, komponenter och utrustning som finns på den kylskåpsmodell du har i din ägo kan skilja sig från reglagen, komponenterna och utrustningen på kylskåpet som beskrivs i denna handbok. Spar denna handbok som framtida referens. Tänk på att handboken ska medfölja kylskåpet, så glöm inte att överlämna den till nästa ägare om du säljer skåpet. Förklaring om överensstämmelse Denna apparat är avsedd att komma i kontakt med livsmedel och överensstämmer med det italienska lagdekretet 108 av den (Europadirektiv 89/109/CEE). Kassering av förpackningsmaterialet Förpackningsmaterialet som används som skydd för kylskåpet och de enskilda komponenterna under transport är tillverkat av material som kan återvinnas, vilket framgår av symbolen. Förpackningsmaterialet (plastpåsar, delar i styrenplast o.s.v.) kan vara farligt och måste förvaras utom räckhåll för barn. Följ gällande bestämmelser när materialet ska kasseras. FÖRSIKTIGHETSÅTGÄRDER OCH ALLMÄNNA FÖRSLAG Ta av förpackningen och försäkra dig om att kylskåpet inte har skadats under transporten och att dörrarna stänger ordentligt. Återförsäljaren skall upplysas om eventuella skador senast 24 timmar efter leverans. Var försiktig när du flyttar skåpet så att inte golven skadas (t.ex. parkettgolv). Flytta skåpet, om så behövs, först sedan du tagit bort dörrarna. Se till att de inre delarna sitter fast på lämpligt sätt och/eller ta bort dem för att undvika att något skadas eller går sönder. På grund av skåpets vikt behövs minst två personer för att flytta och installera det på säkert sätt. Installationen måste utföras av behörig personal. Vänta minst en timme innan du sätter i gång kylskåpet. Så lång tid krävs för att kylsystemet ska fungera på mest effektivt sätt. Vissa kylskåpmodeller är CFC-fria (modeller vars kylsystem innehåller R134a), medan andra är HFCfria (modeller vars kylsystem innehåller R600a isobutan). Kylmedlet isobutan är en mycket miljövänlig naturgas. Den är däremot mycket lättantändlig. Det är därför mycket viktigt att se till att kylsystemets ledningar inte skadas. Uppgifter om kylmedel och isolering finns på typskylten. Rengör kylskåpets insida innan du ställer in livsmedel i skåpet. Installera och anslut kylskåpet enligt anvisningarna i denna handbok för att säkerställa att kylskåpet fungerar på korrekt och säkert sätt. Kylskåpen är utformade så att bästa funktion erhålls när omgivningstemperaturen ligger inom bestämda intervall, som är beroende av vilken klimatklass kylskåpen tillhör. Klimatklassen anges på typskylten: Klimatklass SN N ST T Rumstemper a-tur - ( C) Från 10 till 32 Från 16 till 32 Från 18 till 38 Från 18 till 43 Rumstemperatur - ( F) Från 50 till 90 Från 61 till 90 Från 64 till 100 Från 64 till 110 Det finns risk att kylskåpet inte fungerar på korrekt sätt om det står i ett rum där temperaturen är lägre eller högre än den avsedda. Temperaturen inuti kyl- och frysdelen kan påverkas av olika faktorer, t.

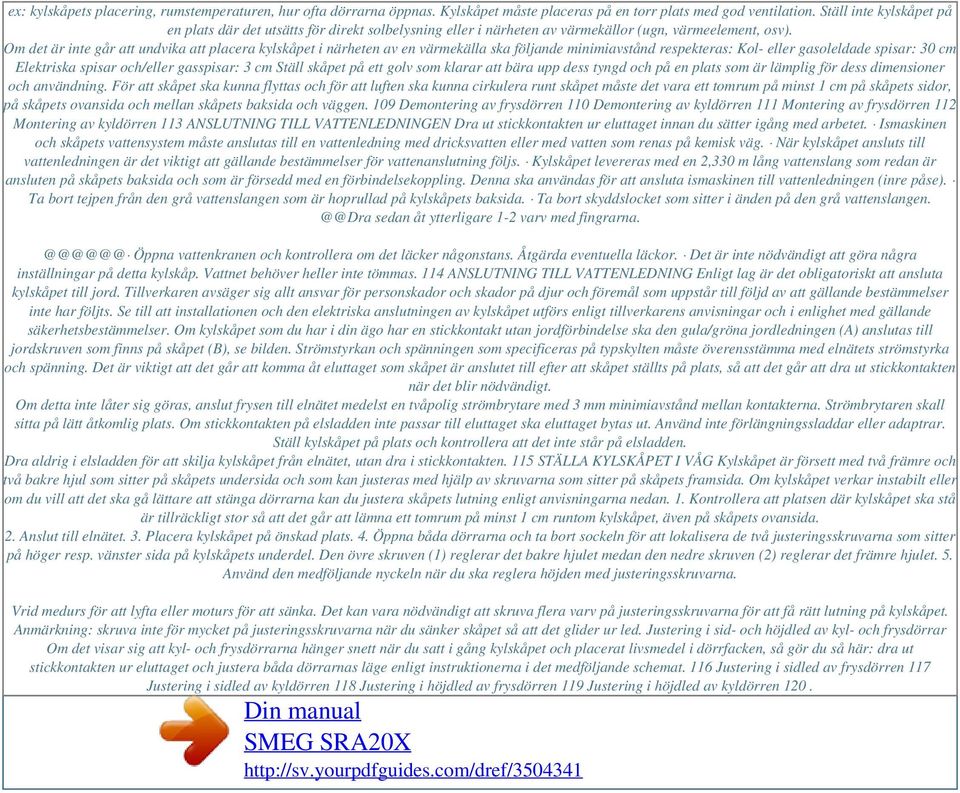

9 Powered by TCPDF ( ex: kylskåpets placering, rumstemperaturen, hur ofta dörrarna öppnas. Kylskåpet måste placeras på en torr plats med god ventilation. Ställ inte kylskåpet på en plats där det utsätts för direkt solbelysning eller i närheten av värmekällor (ugn, värmeelement, osv). Om det är inte går att undvika att placera kylskåpet i närheten av en värmekälla ska följande minimiavstånd respekteras: Kol- eller gasoleldade spisar: 30 cm Elektriska spisar och/eller gasspisar: 3 cm Ställ skåpet på ett golv som klarar att bära upp dess tyngd och på en plats som är lämplig för dess dimensioner och användning. För att skåpet ska kunna flyttas och för att luften ska kunna cirkulera runt skåpet måste det vara ett tomrum på minst 1 cm på skåpets sidor, på skåpets ovansida och mellan skåpets baksida och väggen. 109 Demontering av frysdörren 110 Demontering av kyldörren 111 Montering av frysdörren 112 Montering av kyldörren 113 ANSLUTNING TILL VATTENLEDNINGEN Dra ut stickkontakten ur eluttaget innan du sätter igång med arbetet. Ismaskinen och skåpets vattensystem måste anslutas till en vattenledning med dricksvatten eller med vatten som renas på kemisk väg. När kylskåpet ansluts till vattenledningen är det viktigt att gällande bestämmelser för vattenanslutning följs. Kylskåpet levereras med en 2,330 m lång vattenslang som redan är ansluten på skåpets baksida och som är försedd med en förbindelsekoppling. Denna ska användas för att ansluta ismaskinen till vattenledningen (inre påse). Ta bort tejpen från den grå vattenslangen som är hoprullad på kylskåpets baksida. Ta bort skyddslocket som sitter i änden på den grå sedan åt ytterligare 1-2 varv med Öppna vattenkranen och kontrollera om det läcker någonstans. Åtgärda eventuella läckor. Det är inte nödvändigt att göra några inställningar på detta kylskåp. Vattnet behöver heller inte tömmas. 114 ANSLUTNING TILL VATTENLEDNING Enligt lag är det obligatoriskt att ansluta kylskåpet till jord. Tillverkaren avsäger sig allt ansvar för personskador och skador på djur och föremål som uppstår till följd av att gällande bestämmelser inte har följts. Se till att installationen och den elektriska anslutningen av kylskåpet utförs enligt tillverkarens anvisningar och i enlighet med gällande säkerhetsbestämmelser. Om kylskåpet som du har i din ägo har en stickkontakt utan jordförbindelse ska den gula/gröna jordledningen (A) anslutas till jordskruven som finns på skåpet (B), se bilden. Strömstyrkan och spänningen som specificeras på typskylten måste överensstämma med elnätets strömstyrka och spänning. Det är viktigt att det går att komma åt eluttaget som skåpet är anslutet till efter att skåpet ställts på plats, så att det går att dra ut stickkontakten när det blir nödvändigt. Om detta inte låter sig göras, anslut frysen till elnätet medelst en tvåpolig strömbrytare med 3 mm minimiavstånd mellan kontakterna. Strömbrytaren skall sitta på lätt åtkomlig plats. Om stickkontakten på elsladden inte passar till eluttaget ska eluttaget bytas ut. Använd inte förlängningssladdar eller adaptrar. Ställ kylskåpet på plats och kontrollera att det inte står på elsladden. Dra aldrig i elsladden för att skilja kylskåpet från elnätet, utan dra i stickkontakten. 115 STÄLLA KYLSKÅPET I VÅG Kylskåpet är försett med två främre och två bakre hjul som sitter på skåpets undersida och som kan justeras med hjälp av skruvarna som sitter på skåpets framsida. Om kylskåpet verkar instabilt eller om du vill att det ska gå lättare att stänga dörrarna kan du justera skåpets lutning enligt anvisningarna nedan. 1. Kontrollera att platsen där kylskåpet ska stå är tillräckligt stor så att det går att lämna ett tomrum på minst 1 cm runtom kylskåpet, även på skåpets ovansida. 2. Anslut till elnätet. 3. Placera kylskåpet på önskad plats. 4. Öppna båda dörrarna och ta bort sockeln för att lokalisera de två justeringsskruvarna som sitter på höger resp. vänster sida på kylskåpets underdel. Den övre skruven (1) reglerar det bakre hjulet medan den nedre skruven (2) reglerar det främre hjulet. 5. Använd den medföljande nyckeln när du ska reglera höjden med justeringsskruvarna. Vrid medurs för att lyfta eller moturs för att sänka. Det kan vara nödvändigt att skruva flera varv på justeringsskruvarna för att få rätt lutning på kylskåpet. Anmärkning: skruva inte för mycket på justeringsskruvarna när du sänker skåpet så att det glider ur led. Justering i sid- och höjdled av kyl- och frysdörrar Om det visar sig att kyl- och frysdörrarna hänger snett när du satt i gång kylskåpet och placerat livsmedel i dörrfacken, så gör du så här: dra ut stickkontakten ur eluttaget och justera båda dörrarnas läge enligt instruktionerna i det medföljande schemat. 116 Justering i sidled av frysdörren 117 Justering i sidled av kyldörren 118 Justering i höjdled av frysdörren 119 Justering i höjdled av kyldörren 120.
