Hållbar renovering av vägar med hjälp av asfaltsförstärkning

Transkript

1 Hållbar renovering av vägar med hjälp av asfaltsförstärkning Det generella underhållet av vägnätet är en oerhört viktig del för att bevara funktion och livslängd. Sprickor uppstår under livslängden på en asfaltbeläggning, främst på grund av väder- och trafikbelastningar, kan de orsaka höga underhållskostnader och leda till en mycket snabbare försämring av asfalten. Funktion Asfalt är ett nästan perfekt material för vägbyggen. Dock så har asfaltslagret en mycket låg draghållfasthet vilket kan överskridas redan vid låga belastningar. En traditionell lagning av en sprucken asfalts beläggning innebär fräsning av det befintliga översta lagret för att sedan lägga på ett nytt slitlager med asfalt, men sprickor som redan finns i det kvarvarande asfaltslagret existerar fortfarande. Det innebär att om en belastning sker i form av hjullast eller liknande så kommer sprickan i det gamla asfaltslagret att orsaka spänningar och spricka uppstår i det nya slitlagret med asfalt inom en relativt kort period. Fenomenet kallas reflekterande sprickbildning och uppstår varje gång efter en traditionell lagning. För att fördröja fortplantningen av sprickor i de nya asfaltslagren kan en asfaltsarmering (T.ex. HaTelit ) installeras. Förstärkningen ökar motståndskraften i det nya slitlagret och sprickbildningen i det gamla asfaltslagret sprids ut på en större yta i det nya slitlagret vilket i praktiken innebär en kraftigt minskad stresspåverkan i det nya slitlagret från sprickor i det gamla asfaltslagret. Reflekterande sprickbildning är en utmaning för vägingenjörer för att minska kostnaderna för vägunderhåll i Sverige. Genom att använda HaTelit asfaltförstärkning minskas utvecklingen av reflekterande sprickbildning avsevärt och därmed kan underhållsintervallet avsevärt förlängas. Den positiva effekten har bevisats genom många vetenskapliga studier och mångårig erfarenhet i praktiken. Bild 1: Installation för hand Bild 2: Installation med ett fordon

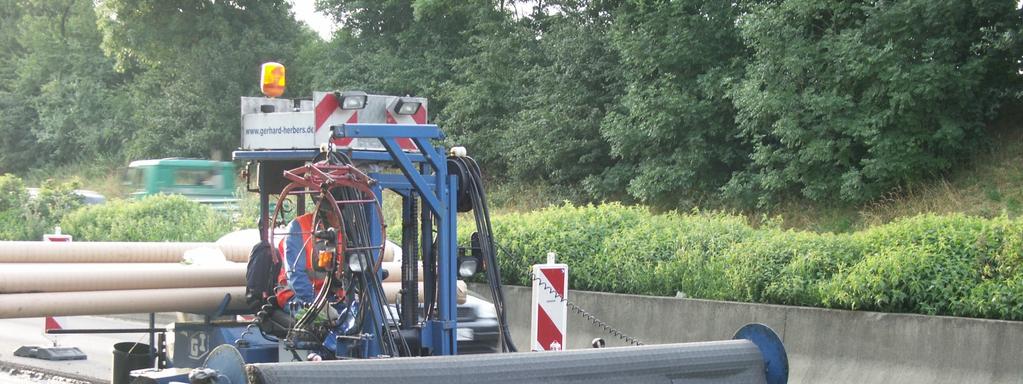

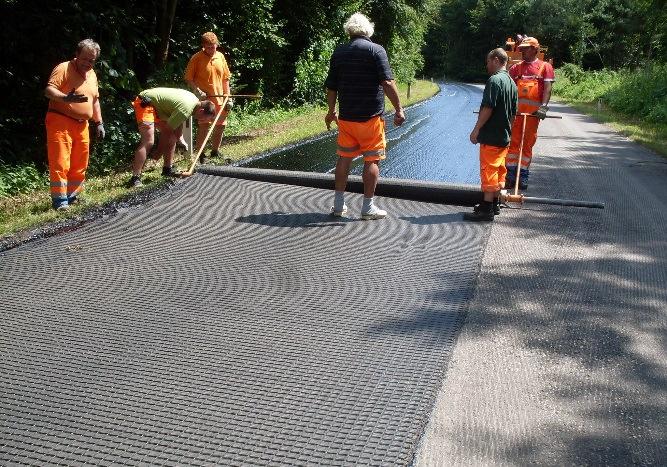

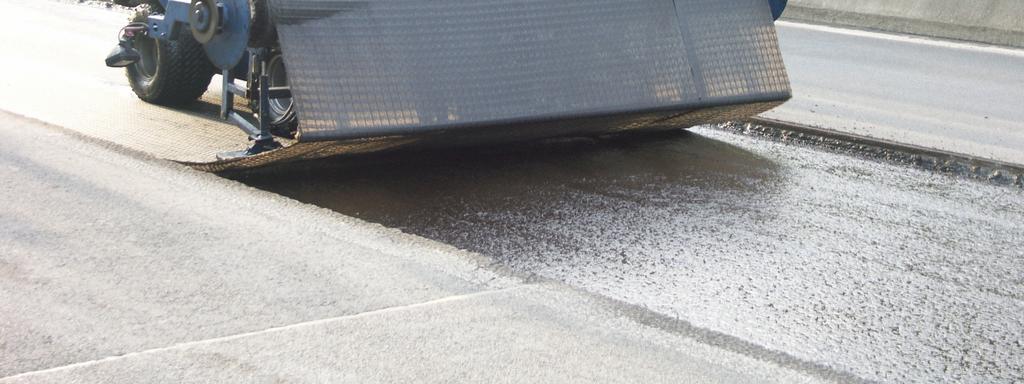

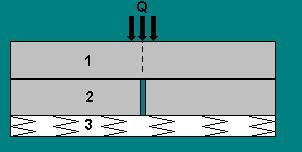

2 Bild 3: Anläggning av slitlager ovanpå HaTelit Bevis på effektiviteten med hjälp av dynamiskt utmattningsprov För att bestämma effektiviteten av en asfaltförstärkning, har dynamiska utmattningstester utförts i samband med en doktorsavhandling. En fullständig beskrivning och de detaljerade resultaten av testprogrammet återfinns i [1] och [2]. I denna studie, som inleddes 1999, har ett asfalt slitlager tillämpats över en befintlig spricka och därefter har ett antal detaljerade tester genomförts. Testerna har genomförts i både en oförstärkt konstruktion och en konstruktion förstärkt med HaTelit asfaltsförstärkning. Både böj och skjuvning har undersökts med dynamiska utmattningsbelastningar. Resultaten bekräftar att en asfaltförstärkning avsevärt kan försena uppkomsten av sprickor. Jämfört med de oförstärkta proverna, kunde provet med HaTelit asfaltsförstärkning utsättas för upp till 5,1 gånger antalet dynamiska belastningscykler innan en spricka nått den övre ytan. Se bild 5 där provet utsatts för belastningscykler jämfört med bild 4, som redan efter belastningscykler påvisar en tydlig och stor sprickbildning. 1 Nytt asfaltslager 2 Sprickor i gammalt asfaltslager. 3 Mark Bild 4: Oförstärkt prov efter belastningscykler. Bild 5: HaTelit förstärkt prov efter belastningscykler.

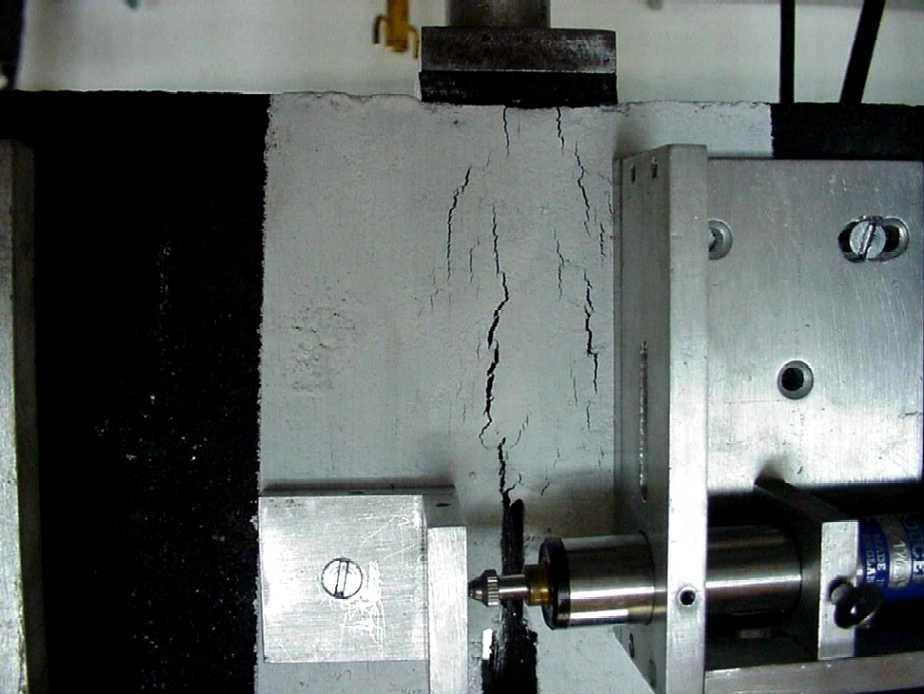

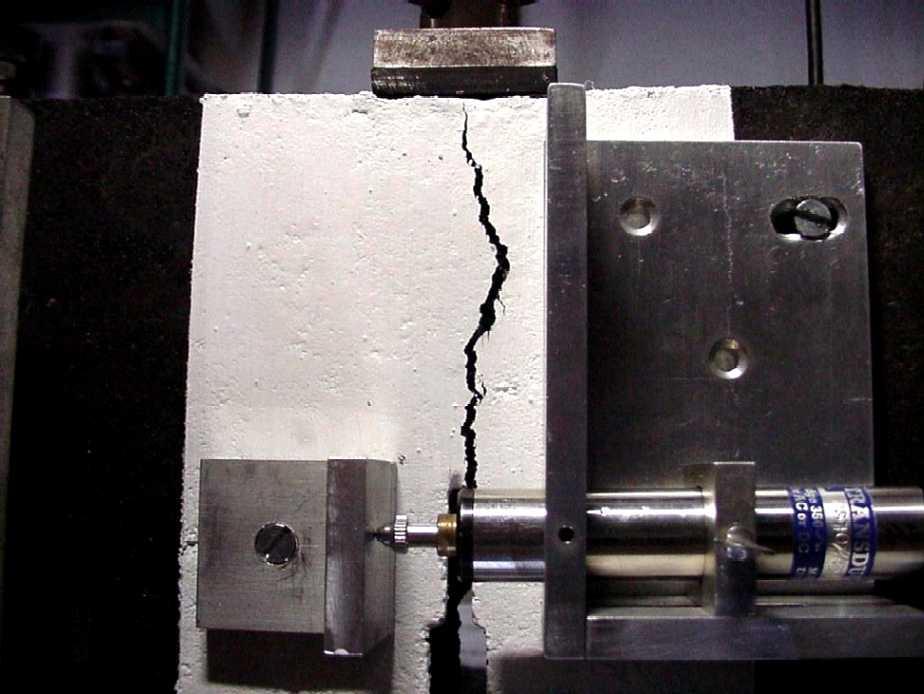

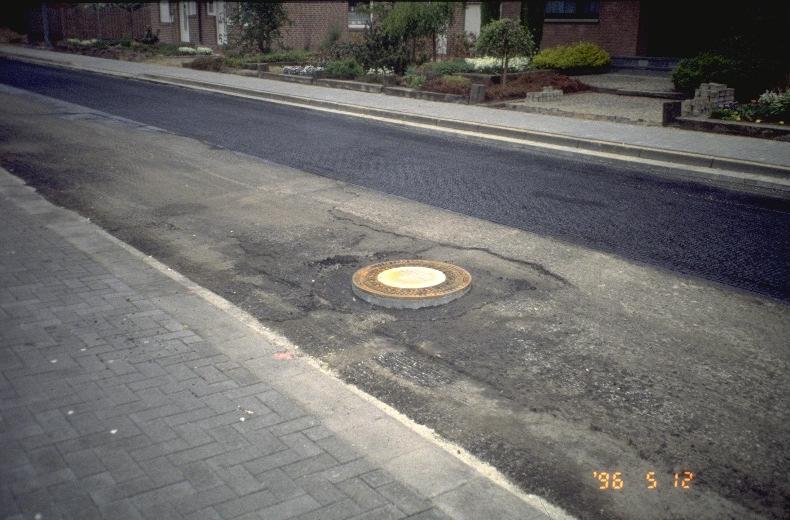

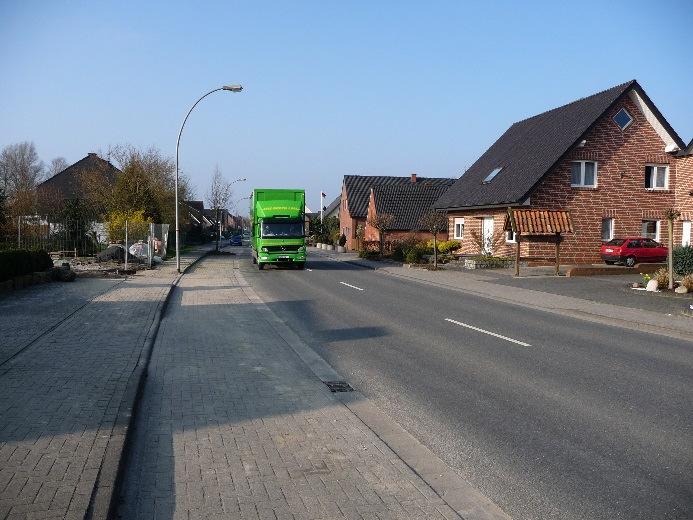

3 Projekt Exempel: Rosenstrasse i Ochtrup, Tyskland Ochtrup är en kommun som ligger i nordvästra Tyskland och gränsar till Nederländerna. Rosenstrasse leder trafiken direkt till den Nederländska/Tyska gränsen och är därför hårt belastad av trafik. Skador på vägen i form av sprickbildning kartlades längs hela bredden av vägen innan reparationsarbeten på Rosenstrasse påbörjades under Den ursprungliga planen för att reparera vägen var att fräsa bort 50mm av slitlager och ersätta det med ett nytt. Emellertid, när det översta lagret avlägsnats, upptäcktes sprickor i existerande asfaltslager. (bild 6). Bild 6: Status på asfalten maj 1996 Det beslutades att anlägga HaTelit asfaltförstärkning för att förhindra sprickor från asfaltslagret upp i det nya slitlagret. Asfalt förstärkningen placerades direkt på den frästa ytan och täcktes med ett 50mm tjock 0/11mm asfaltsbetongskikt. I april 2009, nästan 13 år efter reparationsarbetet, träffades Huesker företrädare och företrädare för kommunen av Ochtrup på plats för en inspektion. Inga sprickor kunde hittas på vägbanan. Bild 7: Status på asfalten 2009

4 Vägansvarige i Ochtrup kommun bekräftade i ett brev daterat den 2 april, 2009, "Jag är glad att kunna meddela att de reparationer som utfördes 1996 har fungerat och det ännu idag inte uppstått någon sprickbildning i slitlagret. Sammanfattning Reflekterande sprickbildning är ett stort problem vid underhållsarbete av asfaltbeläggningar. De ovan nämnda exemplen visar att tillämpningen av en asfaltförstärkning avsevärt kan fördröja utvecklingen av reflekterande sprickor och därmed avsevärt öka livslängden på en rehabiliterad asfalt. Genom ökad livslängd minskar kostnaderna för underhåll drastiskt. Dessutom är metoden med HaTelit asfaltsförstärkning dokumenterad och välbeprövad. Användningen av en asfalts förstärkning är ett kostnadseffektivt och ekonomiskt hållbart alternativ till konventionella underhållslösningar. Författaren HUESKER Synthetic GmbH är en ledande tillverkare av asfalt förstärkning och rekommenderar tillämpning av HaTelit. Den positiva effekten av HaTelit kan bevisas på grund av långa erfarenheter av väldokumenterade projekt liksom ett stort antal vetenskapliga studier. Dipl.-Ing. Bernd Thesseling HUESKER Synthetic GmbH E-post: thesseling@huesker.de Artikeln är översatt av BG Byggros AB och Mikael Holmberg. BG Byggros innehar generalagenturen för Hueskers produkter i Sverige och Danmark. BG Byggros kan med sitt långa samarbete med Huesker erbjuda tekniska lösningar för bl.a. asfaltsförstärkning. Kontakta oss för mer information
