1 Ledning 45 SV Timer TR 610 top TR 612 top DoFix Fjäderklämma Kontrollttag Fjäderklämsöppnare 1. Grndläggande säkerhetsanvisningar VARIG Livsfara p.g.a. risk för elektriska stötar eller brand! ¾Montering får endast tföras av behörig elektriker! Enheten är avsedd för montering på DI-skenor med hattprofil (enligt E 60715) Enheten motsvarar typ 1 STU enligt IEC/E Gångreserven (10 år) minskar vid isatt Bletooth OBE- LISK top3 (i batteridrift) 2. Avsedd användning Kopplingsret används t.ex. för belysning, ventilation, spolning o.s.v. Endast för användning i sltna, torra trymmen!! Får ej användas i skyddsanordningar, som exempelvis nödtgångar, brandskyddsanordningar etc.!! Bletooth OBELISK top3 ( ) Kontrollera elcentralens djp om OBELISK top3 är isatt. Djpet måste vara > 94 mm. ¾Montera på DI-skena (enligt E 60715) ¾Slå ifrån spänningen ¾Säkra mot återinkoppling! ¾Kontrollera att enheten är spänningsfri! ¾Jorda och kortslt! ¾Täck över eller skärma av närliggande delar som står nder spänning Anslta ledning Ansltningsbilder / L L C2 Avfallshantering C1 C1 ¾Avfallshantera enheten på ett miljöriktigt sätt Montering och ansltning Montera timer VARIG Livsfara p.g.a. risk för elektriska stötar eller brand! ¾Montering får endast tföras av behörig elektriker! LL ¾Avisolera ledningen till 8 mm (max. 9) ¾Sätt in ledningen i 45 vinkel i den öppnade DoFix-klämman LL2 ledningar per klämposition är möjligt ¾För att öppna DoFix-klämman trycker d skrvmejseln nedåt Lossa ledning L L ¾Tryck fjäderklämöppnaren nedåt med skrvmejseln clic 1

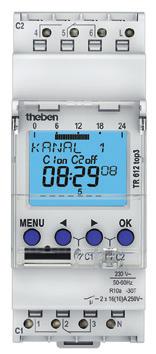

2 4. Beskrivning av apparaten Översikt menystyrning MEU Display och knappar TID/DATUM KAAL C1 Programmerade kopplingstider TID Datmvisning Tidsvisning Kanalläge C1, C2 on = På off = Av Veckodagar från 1 7 MEU Aktivera displayen Öppna menyn Avslta menyn ESC (lämna menyn) ¾ Valmöjligheter visas PERM AV VECKODAG ÄDRA HADMAOVER DATUMFORMAT TIDSFORMAT Visning av aktiva knappar med respektive fnktion MEU PERM PÅ SOMMAR--VI KOTROLLERA KAAL C1 DATUM Y 24 MAUEL Spara valet Bekräfta valet ALTERAT TIMRÄKARE DISPLAY BELYSIG SPRÅK PI-KOD Manövreringsprincip FABRIKSISTÄLLIG IFO 1. Läs textraden Text/symbol indikerar en fråga Första idrifttagning DEUTSCH 2. Fatta beslt FRACAIS ITALIAO EDERLADS EJ Bekräfta Ändra/ byta Tryck på t... JA DATUMFORMAT År MAAD DAG TIDSFORMAT TIMME MIUT SO-VI EURO O tryck in 9:40 46 ¾ Inställning av språk, datm, tid samt sommar-/vintertid (SO-VI) ¾ Tryck på valfri knapp och följ displaytexterna (se bild) 2

3 5. Inställningar och fnktioner Programmera kopplingstid MEU KAAL C1 Y KOTROL- LERA ÄDRA samma kopplingstid för flera dagar = block MIE FRI 56 TIMME KOPIERA ÄVE TISDAG SRA MIUT MADAG SRA kopplingstid för en dag LLD kan antingen ändra ett block, d.v.s. en kopplingstid som är kopierad till flera dagar (t.ex. mån fre), eller en enskild kopplingstid Ändra enstaka kopplingstider ¾Tryck på MEY ¾Välj, bekräfta med ¾Välj KAAL C1 eller C2, bekräfta med ¾Välj ÄDRA, bekräfta med ¾Välj dag, bekräfta med ¾ÄDRA TIMME, ändra timme och mint med knapparna + eller och bekräfta med ¾För att ändra flera kopplingstider, välj ÄDRA BLOCK, bekräfta med Radera omkopplare MEU LLEn kopplingstid består alltid av en TILL- och en FRÅ-pnkt LLD har 56 lediga minnesplatser till förfogande Exempel: tända belysningen i en sporthall från måndag till fredag, klockan 7:30 till 12:00 ¾Tryck på MEY ¾Välj, bekräfta med ¾Välj KAAL C1 eller C2, bekräfta med ¾Välj Y, bekräfta med ¾Välj TILL (för aktiveringstid) eller FRÅ (för frånslagstid), bekräfta med ¾Ställ in önskad inkopplingstid (mån-fre, 7.30), bekräfta med ¾Välj KOPIERA, bekräfta med ¾ÄVE TISDAG visas, bekräfta med och bekräfta även dagarna onsdag, torsdag, fredag med ¾Fortsätt med tills SRA visas ¾Bekräfta med Upprepa alla steg för frånkopplingstiden men använd AV i stället för PÅ och mata in vid Timme och Mint Ändring av kopplingstid KAAL C1 Y KOTRO- LLERA ÄDRA BLOCK ESTAKA MADAG ESKILD DAG ALT LLD kan antingen radera ett block, d.v.s. en kopplingstid som är kopierad till flera dagar (t.ex. mån fre), eller en enskild kopplingstid ¾Tryck på MEY ¾Välj, bekräfta med ¾Välj KAAL C1 eller C2, bekräfta med ¾Välj, bekräfta med ¾ESKILD visas ( ALLT med ), bekräfta med ¾MÅDAG visas, bekräfta med ¾Välj BLOCK, bekräfta med ¾Med MÅDAG o.s.v. kan d även radera enskilda dagar MEU KAAL C1 Y KOTRO- LLERA ÄDRA MADAG ÄDRA TIMME ÄDRA MIUT ADRA BLOCK ÄDRA ESKILD DAG 3

4 Ställ in semesterfnktion ok MEU MAUEL KAAL C1 Kanal C1 Kanal C2 PERM PÅ PERM AV HAD- MAOVER START Aktivera manell koppling ¾Tryck kort på båda knapparna samtidigt Aktivera permanentkoppling ¾Tryck på båda knapparna samtidigt i 2 seknder Upphäv manell/permanentkoppling ¾Tryck på båda knapparna samtidigt Drifttidsräknare ¾Tryck på MEY ¾Välj MAUEL och bekräfta med ¾Välj KAAL C1 eller C2, bekräfta med ¾Välj och bekräfta med ¾Välj PÅ och bekräfta med ¾Välj PÅBÖRJA och bekräfta med ¾Ange ÅR, MÅAD, DAG, TIMME och bekräfta med ¾Välj AVA och bekräfta med ¾Ange ÅR, MÅAD, DAG, TIMME och bekräfta med Aktivera PI-kod Kanalens drifttimmar (relä) visas och raderas i menyn ALTER- ATIV. Om drifttimmarna överskrider det värde som är inställt i menyn Service visas SERVICE på displayen. Exempel: Byte av en lampa efter h. ¾Radera drifttimmarna eller höj värdet som är inställt i Service (t.ex. till h) Använda Bletooth OBELISK top3 Samtliga fnktioner kan även föras över till tidret med mineskortet Bletooth OBELISK top3 ( ). PI-koden STÄLLS I menystyrt på ALTERATIV. LLRing till Thebens hotline om d har tappat bort din PI-kod. LLHa serienmret redo. MEU ALTERAT TIMRAEKARE DISPLAY BELYSIG SPRÅK PI-KOD FABRIKSI- STÄLLIG IFO UTA PI- KOD MED PI- KOD AKTUELL Y PI Kopiering OBELISK KLOCKA Kopierar kopplingsprogrammet och alternativt alla timerns inställningar (t.ex. extern ingång, tidsformat o.s.v.) från minneskortet till timern. Kopiering KLOCKA OBELISK Kopierar alla kopplingsprogram och inställningar från timern till minneskortet. Ställ in manell och permanentkoppling Den manella kopplingen och permanentkopplingen kan ställas in i menyn MAUELL eller (i atomatikindikeringen) genom en knappkombination (se bild). Manell koppling: Ändring av kanalläget till nästa atomatiska resp. programmerade koppling. Permanentkoppling: Så länge en permanentkoppling (På eller Av) är aktiverad är inte de programmerade kopplingstiderna i fnktion Starta OBELISK-programmet Överför kopplingstiderna som är programmerade på minneskortet. är minneskortet har tagits bort aktiveras timerns kopplingstider igen. 4

OBELISK BLUETOOTH KOPIERA OBELISK -> UR OVERSKRIV KOPIERA KOPIERA UR AKTIVERA ->OBELISK OBELISK OVERSKRIV KO- TROLLERA OBELISK Anslta tidr, Bletooth OBELISK

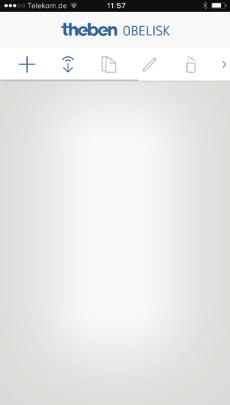

Enheter r top3-serien kan programmeras med en app (för Android, ios) med hjälp av mobila enheter. Kommnikationen äger rm via Bletooth OBELISK top3.

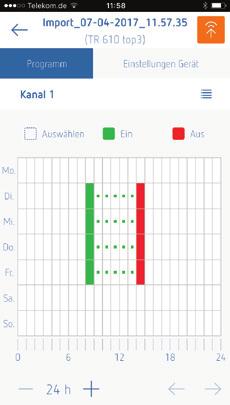

¾Ladda ner appen OBELISK top3 från App Store eller Google Play Store Återställa timer L Bletooth-ansltning endast möjlig i atomatiskt läge, inte i

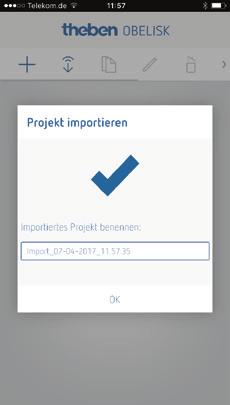

Download, Manellt kommando eller Upload Enhet/enhetslista hetslista visas på displayen.

¾Tryck samtidigt på de 4 knapparna D kan n välja mellan BEHÅLLA och 6.

: 16 A (ved 250 V, cos ϕ = 1) Kopplingseffekt: 10 A (ved 250 V, cos ϕ = 0,6) Kopplingseffekt min.

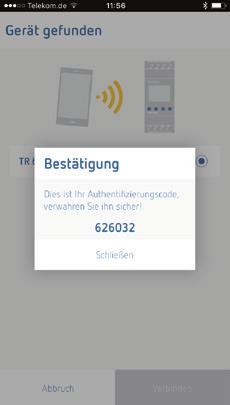

5 OBELISK BLUETOOTH KOPIERA OBELISK -> UR OVERSKRIV KOPIERA KOPIERA UR AKTIVERA ->OBELISK OBELISK OVERSKRIV KO- TROLLERA OBELISK Anslta tidr, Bletooth OBELISK top3 och smartphone (med app) kan t. ex. projekt skapas och laddas pp. Enheter r top3-serien kan programmeras med en app (för Android, ios) med hjälp av mobila enheter. Kommnikationen äger rm via Bletooth OBELISK top3. Kopplingsprogram förs över och direkta kopplingskommandon skickas till enheten. ¾Ladda ner appen OBELISK top3 från App Store eller Google Play Store Återställa timer L Bletooth-ansltning endast möjlig i atomatiskt läge, inte i atomatiskt läge som OPTIOE etc. ¾Öppna appen och aktivera genom att trycka ett av de 3 kommandona, dvs. Download, Manellt kommando eller Upload Enhet/enhetslista hetslista visas på displayen. ¾Tryck Anslt ¾Tryck på tidret visas BLUETOOTH AKTIV ¾Tryck på Stäng i appen inom 30 sek. ¾Tryck samtidigt på de 4 knapparna D kan n välja mellan BEHÅLLA och 6. Tekniska data Driftspänning: 230 V AC +10 % / 15 % Frekvens: Hz Standby: 0,4 W Kopplingseffekt max.: 16 A (ved 250 V, cos ϕ = 1) Kopplingseffekt: 10 A (ved 250 V, cos ϕ = 0,6) Kopplingseffekt min.: 10 ma/230 V AC 100 ma/24 V AC/DC Kopplingstgång: det är tillåtet att koppla valfri ytterledare (TR 612 top3) TR 610 top3: avsedd för omkoppling till SELV (säkerhetsklenspänning) Kortaste kopplingstid: 1 min Kapslingsklass: IP 20 enligt E Skyddsklass: II enligt E vid korrekt montering Driftstemperatr: 30 C +55 C Gångreserv: 10 år vid +20 C (tan Bletooth OBELISK top3) Gångnoggrannhet (typisk): ± 0,25 s/dag (25 C) Mätimplsspänning: 4 kv edsmtsningsgrad: 2 Kontakt: växlare Glödlampslast: 2600 W Halogenlampslast: 2600 W Lysrörslast: inte kompenserat radkompenserat: parallellkompenserat: Kompakta lysrörslampor: LED-lampor (< 2 W): LED-lampor (> 2 W): 2600 VA 2600 VA 1300 VA (130 µf) 1100 W 50 W 600 W 5

6 Bletooth OBELISK top3: Kapslingsklass: Temperatr: Räckvidd: IP C +55 C 15 m tomhs LLDisplayen på tidret är endast fllt fnktionsdgligt vid en temperatr på +5 C C. 7. Kontakt Theben AG Hohenbergstr Haigerloch TYSKLAD Tel Fax Hotline Tel hotline@theben.de Adresser, telefonnmmer o.s.v. 6
