1 Likspänningsbaserat vindparkssystem system o komponenter Torbjörn Thiringer, Sonja Lundmark, Ola Carlson, Peiyuan Chen, Massimo Bongiorno, Tarik Abdulahovic, Poopak Roshanfekr, Amin Bahmani, Kalid Yunus, Georgios Stamatiou Sponsor: Vinkraftsforskning i fokus, Chalmers 34 April 2017, havsbaserat dcnät Slide Nr. 1(18)

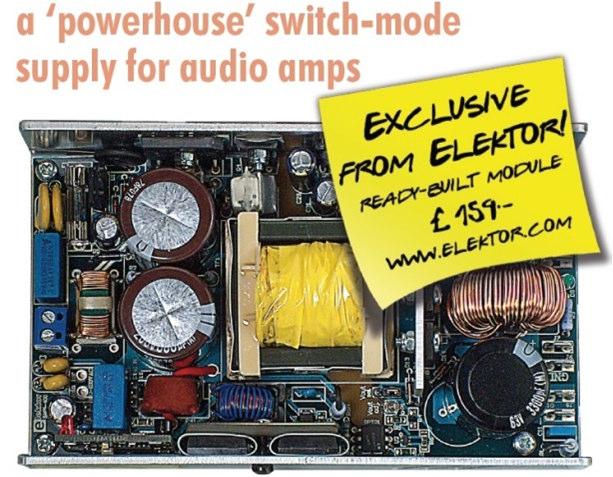

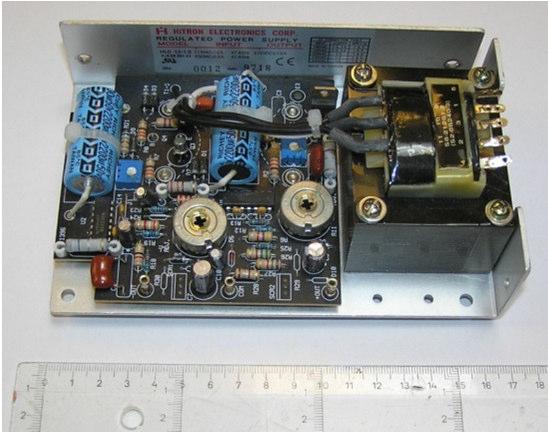

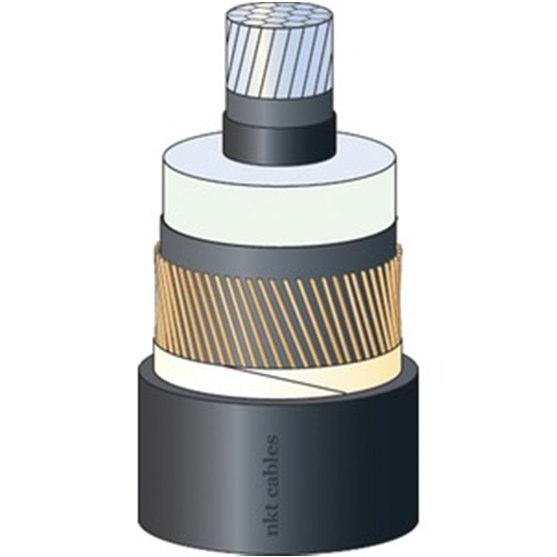

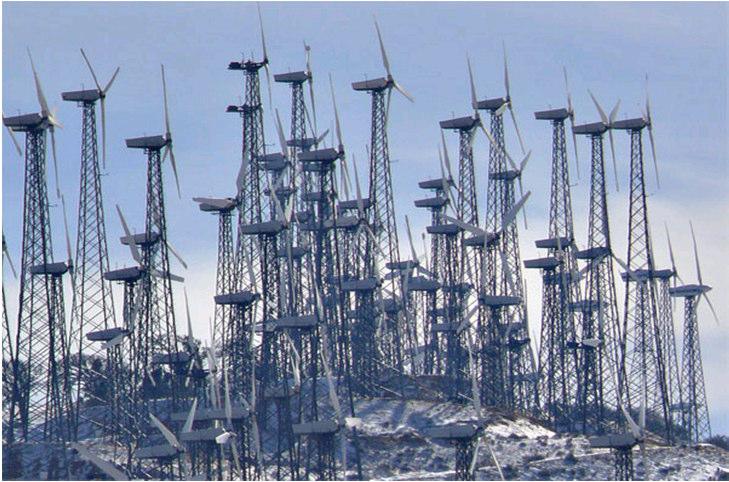

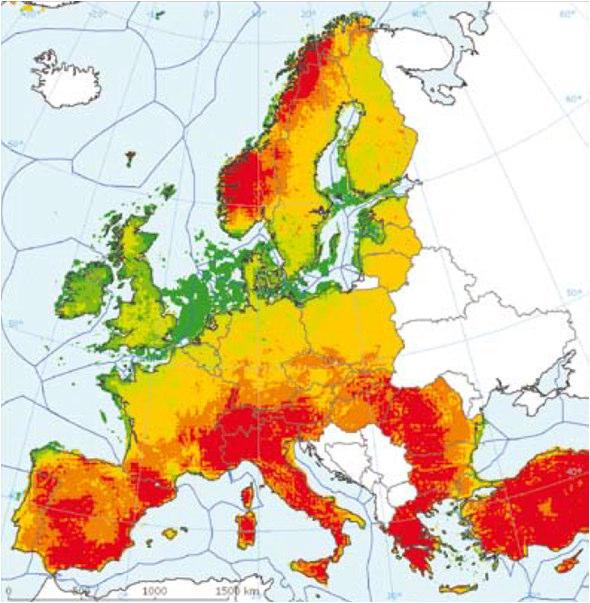

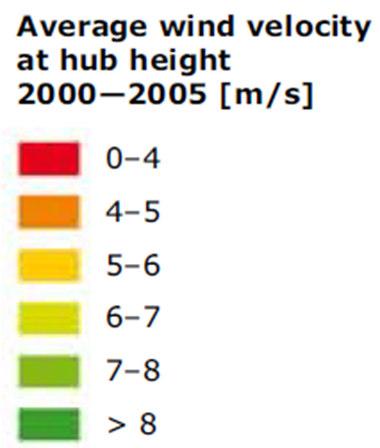

2 Platsbrist på land Projektbakgrund 24 W, 1.5 kg 400 W, 0.45 kg Bra vind till havs Kraftelektronikens framsteg ACkabel max 50 km Vinkraftsforskning i fokus, Chalmers 34 April 2017, havsbaserat dcnät Slide Nr. 2(18)

3 Nyckelfaktorer som ledde till AC AC spänningsomvandling P=U I (DC max några kv och några MW s), P loss =RI 2 DC spänningsomvandling 1974, likspänningen försvann i Göteborg Vinkraftsforskning i fokus, Chalmers 34 April 2017, havsbaserat dcnät Slide Nr. 3(18)

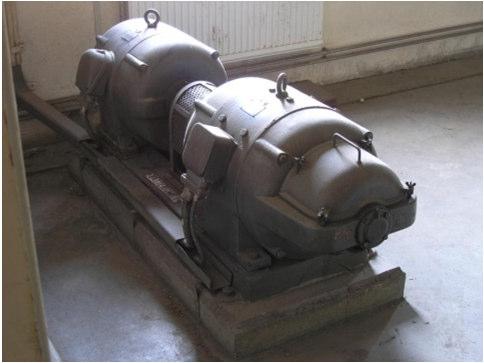

4 Ett intressant undantag Föreslagen DCtransmission Trollhättan Hamburg/Berlin 1909 Vinkraftsforskning i fokus, Chalmers 34 April 2017, havsbaserat dcnät Slide Nr. 4(18)

5 Likspänningsbaserat vindparkssystem G Project 1 1 PostDoc 3 Doktorander Generatorsystem för likströmsanslutning Project 2 Project 3 DC/DComriktare Design av hvdcbaserat eltransportsystem Vinkraftsforskning i fokus, Chalmers 34 April 2017, havsbaserat dcnät Slide Nr. 5(18)

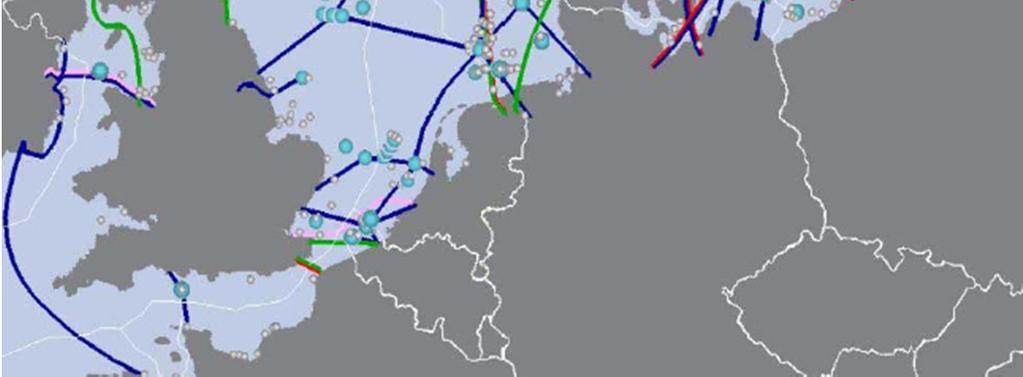

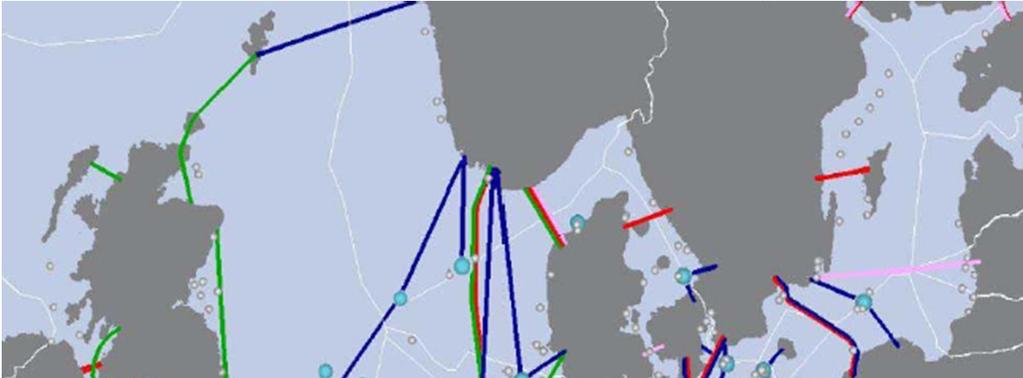

6 Traditionell havsbaserad vindpark ca MW Vinkraftsforskning i fokus, Chalmers 34 April 2017, havsbaserat dcnät Slide Nr. 6(18)

7 Vind park med DC transmission (Borkum 400 MW) Vinkraftsforskning i fokus, Chalmers 34 April 2017, havsbaserat dcnät Slide Nr. 7(18)

8 Helt dcbaserad vindpark local wind turbine grid WT WT WT WT WT WT WT WT WT WT WT WT DC/DC converter DC DC transmission system wind farm grid interface DC AC PCC WT WT WT WT collecting point Vinkraftsforskning i fokus, Chalmers 34 April 2017, havsbaserat dcnät Slide Nr. 8(18)

9 Inga 50 Hz transformatorer I stack,1 I stack,2 I stack,m WT 1,1 V WT,1,1 WT 1,2 V WT,1,2 WT 1,m V WT,1,m WT 2,1 WT n,1 V WT,2,1 V WT,n,1 WT 2,2 WT n,2 V WT,2,2 V WT,n,2 WT 2,m WT n,m V WT,2,m V dc V WT,n,m I dc dc ac PCC Vinkraftsforskning i fokus, Chalmers 34 April 2017, havsbaserat dcnät Slide Nr. 9(18)

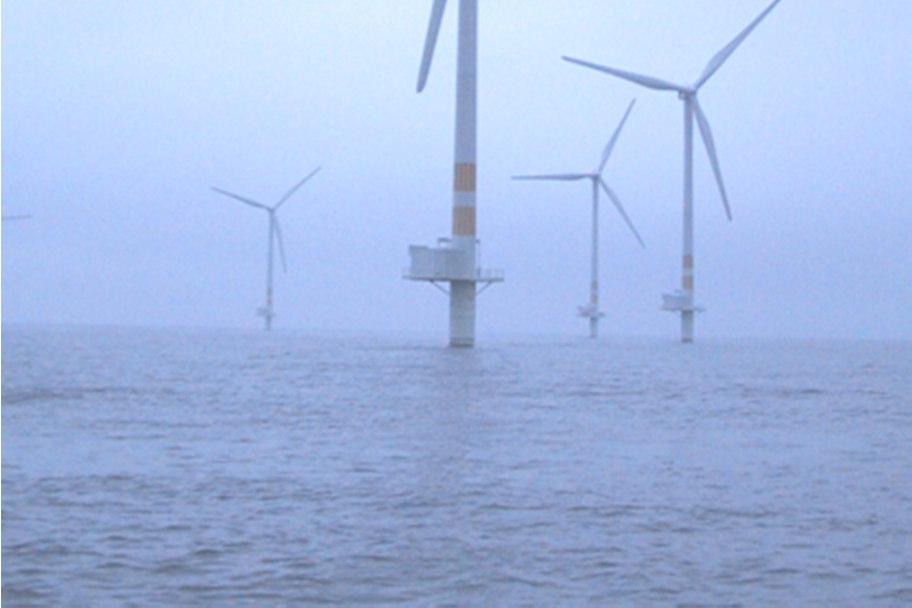

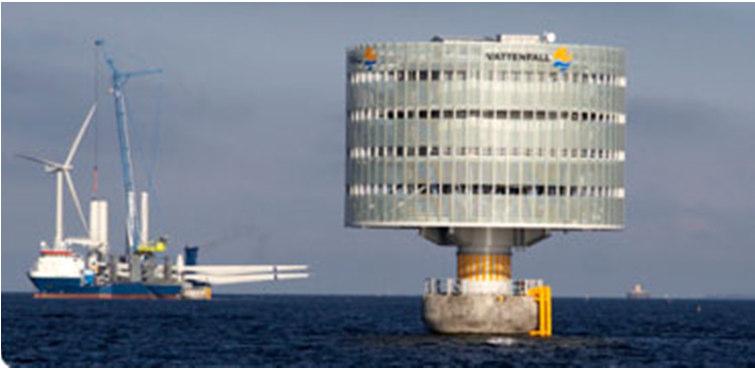

10 Utgrundens vindpark Vinkraftsforskning i fokus, Chalmers 34 April 2017, havsbaserat dcnät Slide Nr. 10(18)

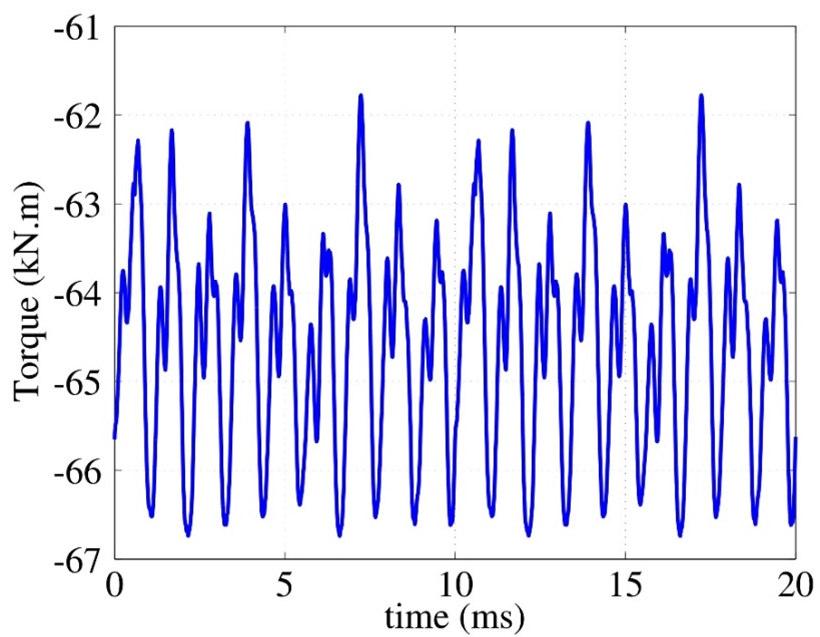

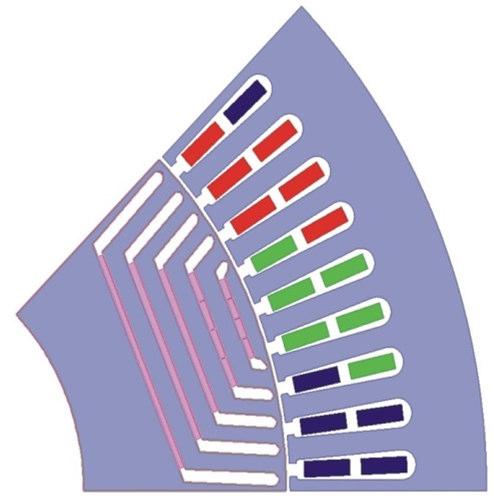

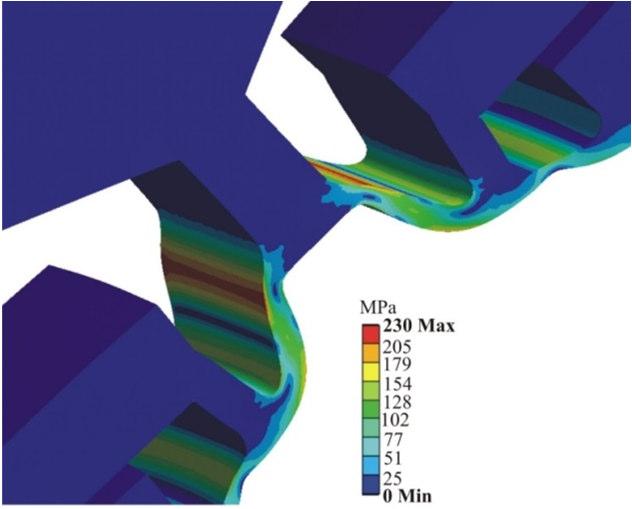

11 5 lagers permanentmagnetförstärkt PMgenerator Poopak Roshanfekr Vinkraftsforskning i fokus, Chalmers 34 April 2017, havsbaserat dcnät Slide Nr. 11(18)

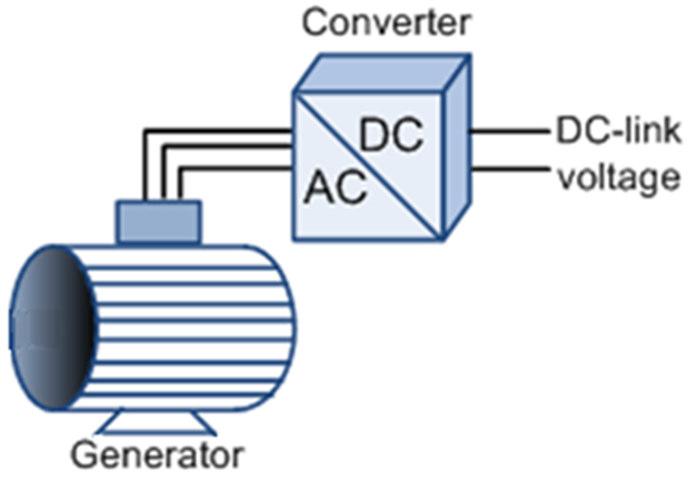

12 Val av dcledsspänning i relation till generatorn Vinkraftsforskning i fokus, Chalmers 34 April 2017, havsbaserat dcnät Slide Nr. 12(18)

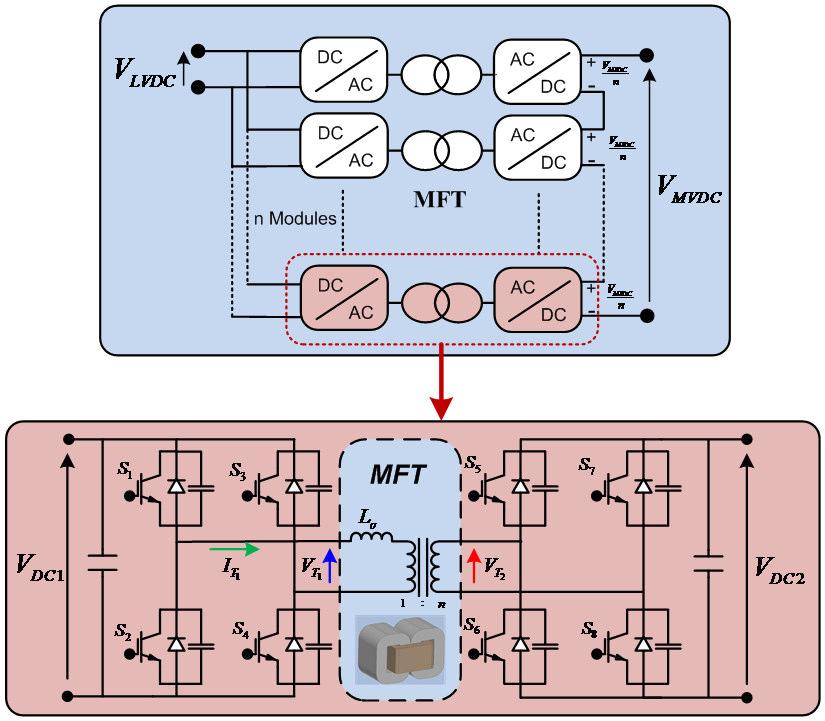

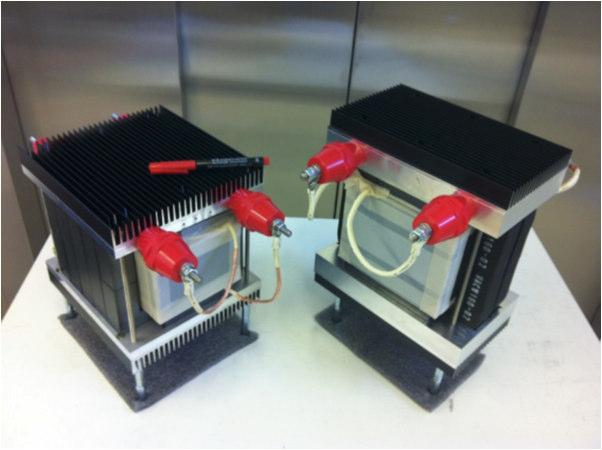

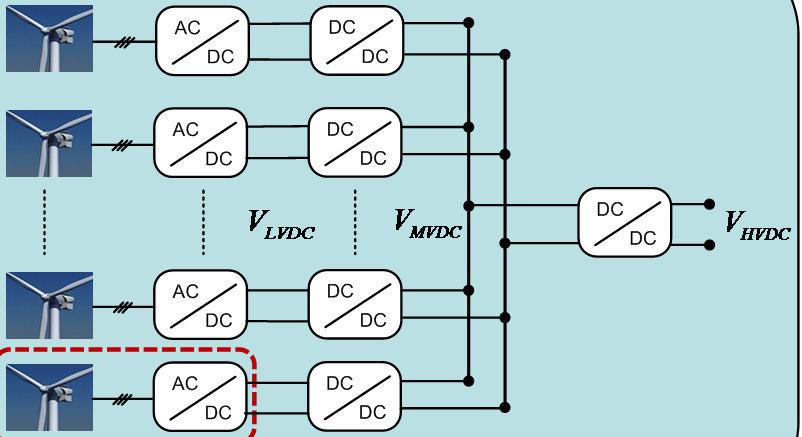

13 DC/DComriktare med HFtransformator Offshore DC Collector Grid Mohammadamin Bahmini Vinkraftsforskning i fokus, Chalmers 34 April 2017, havsbaserat dcnät Slide Nr. 13(18)

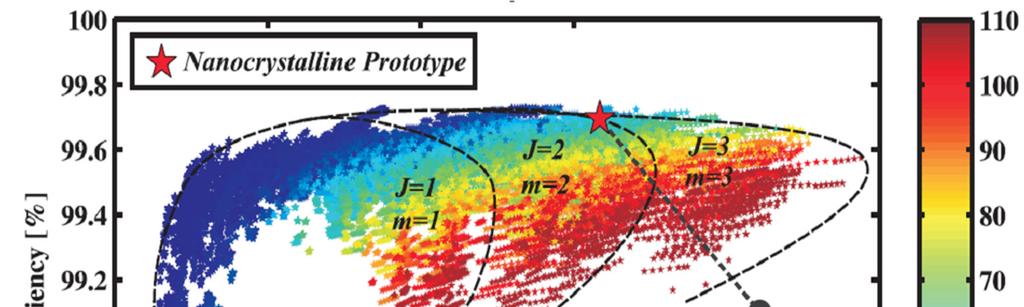

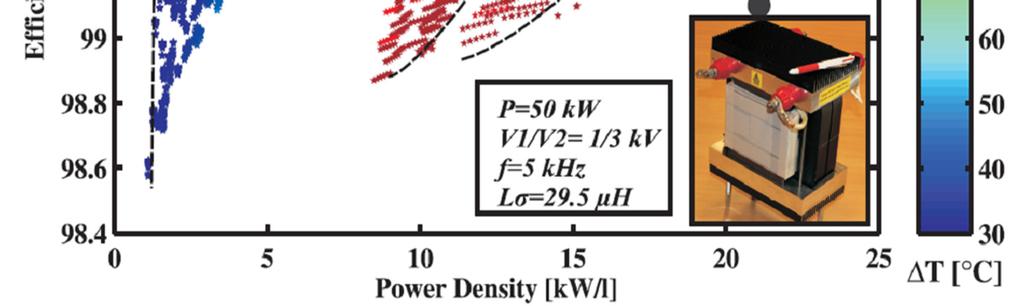

14 Designresultat Vinkraftsforskning i fokus, Chalmers 34 April 2017, havsbaserat dcnät Slide Nr. 14(18)

15 Förbättring av Dowells/Ferrieras formler Vinkraftsforskning i fokus, Chalmers 34 April 2017, havsbaserat dcnät Slide Nr. 15(18)

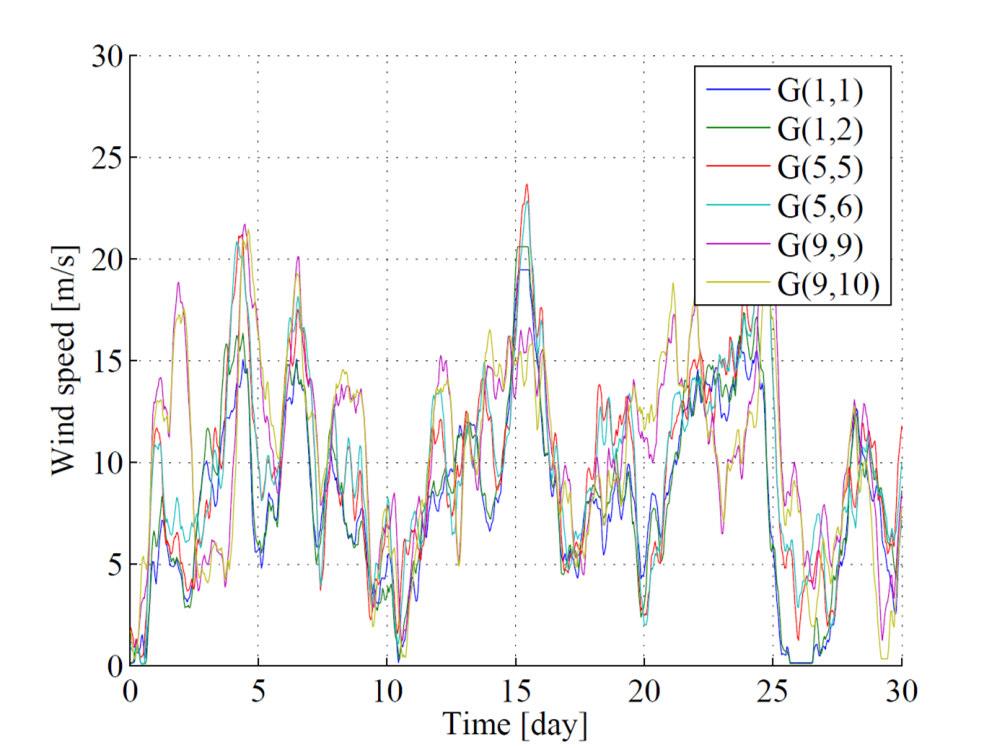

16 Studie av vindkraft till dcnätet Kalid Yunus Exempelplacering Beräknade timmedelvärden Vinkraftsforskning i fokus, Chalmers 34 April 2017, havsbaserat dcnät Slide Nr. 16(18)

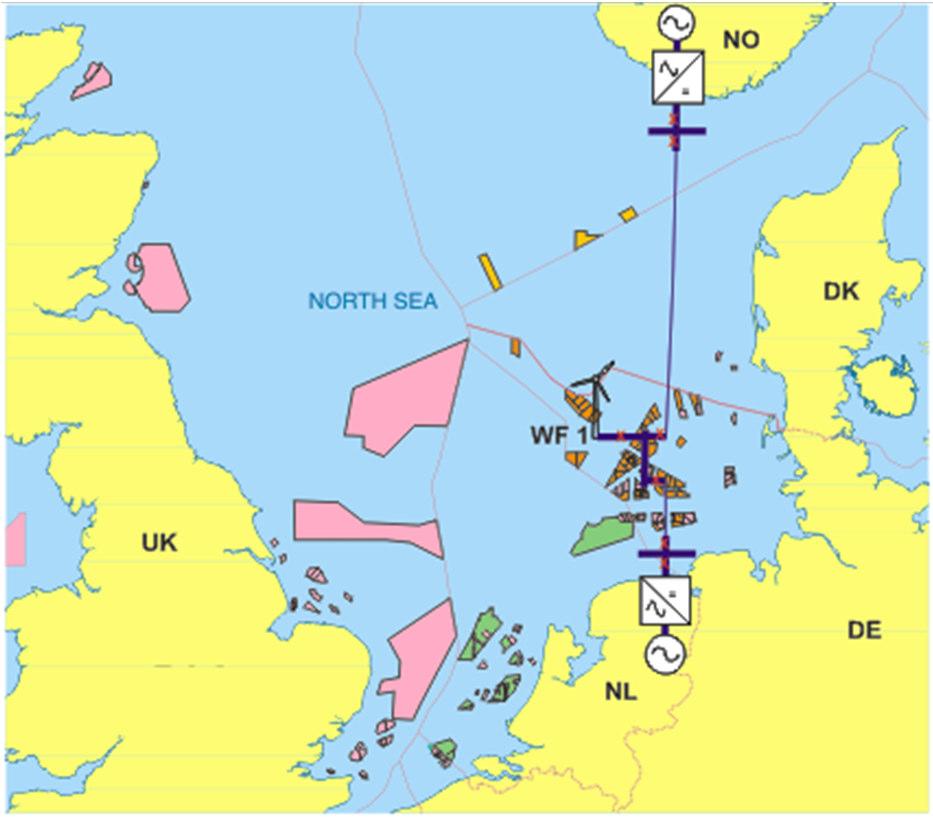

17 Kostnad för att ansluta en vindfarm Added cost [M ] Base case ReinforceNO>WF1 ReinforceNL>WF WPP capacity [GW] Vinkraftsforskning i fokus, Chalmers 34 April 2017, havsbaserat dcnät Slide Nr. 17(18)
