Systematisera kravställningar för elektrosvetsmuffar och användningen av dessa.

Transkript

1

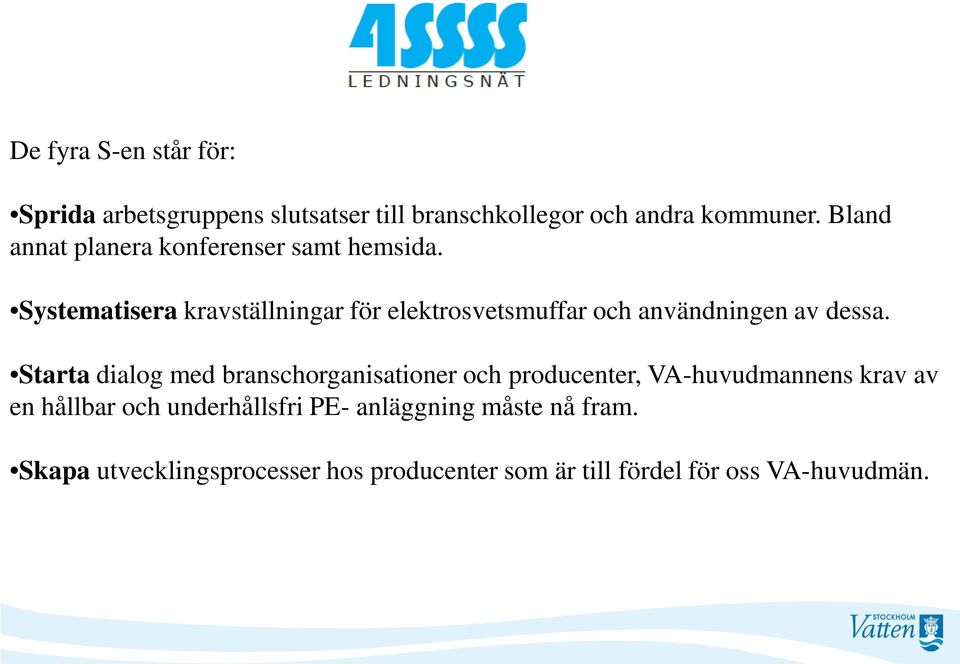

2 De fyra S-en står för: Sprida arbetsgruppens slutsatser till branschkollegor och andra kommuner. Bland annat planera konferenser samt hemsida. Systematisera kravställningar för elektrosvetsmuffar och användningen av dessa. Starta dialog med branschorganisationer och producenter, VA-huvudmannens krav av en hållbar och underhållsfri PE- anläggning måste nå fram. Skapa utvecklingsprocesser hos producenter som är till fördel för oss VA-huvudmän.

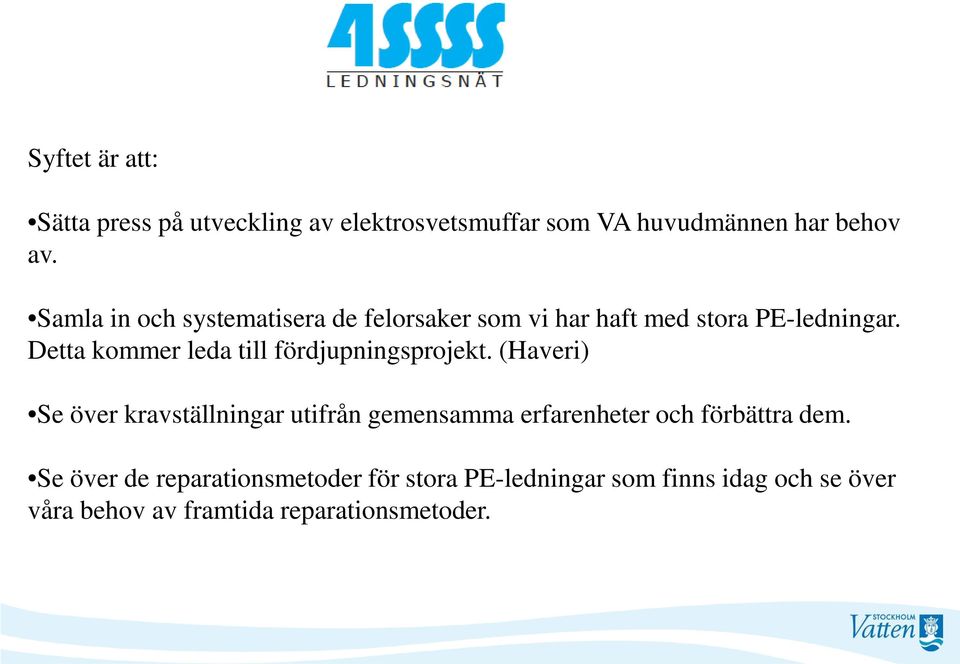

3 Syftet är att: Sätta press på utveckling av elektrosvetsmuffar som VA huvudmännen har behov av. Samla in och systematisera de felorsaker som vi har haft med stora PE-ledningar. Detta kommer leda till fördjupningsprojekt. (Haveri) Se över kravställningar utifrån gemensamma erfarenheter och förbättra dem. Se över de reparationsmetoder för stora PE-ledningar som finns idag och se över våra behov av framtida reparationsmetoder.

4 Projekt! PN16, SDR11, PE100Rc = 150 års perspektiv Läggnings anvisningar Upphandling Utbildning Förlåtande produkter

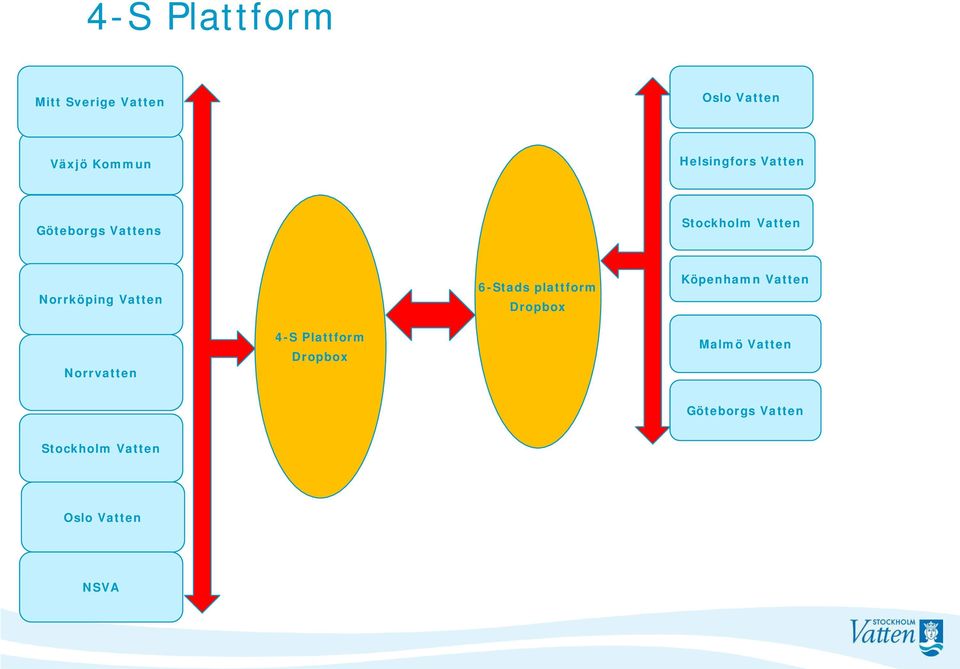

5 4-S Plattform Mitt Sverige Vatten Oslo Vatten Växjö Kommun Helsingfors Vatten Göteborgs Vattens Stockholm Vatten Norrköping Vatten 6-Stads plattform Dropbox Köpenhamn Vatten Norrvatten 4-S Plattform Dropbox Malmö Vatten Göteborgs Vatten Stockholm Vatten Oslo Vatten NSVA

6 Vem äger utveckling av PE? Nordiska plaströrsgruppen Tillverkare Borealis AB, STENUNGSUND Exova AB, NYKÖPING INEOS Norge AS, STATHELLE PipeLife Sverige AB, LJUNG SP Sveriges Tekniska Forskningsinstitut AB, GÖTEBORG Uponor AB, FRISTAD Uponor AB, VIRSBO Entreprenörer Ledningsnätsägarna 4-S

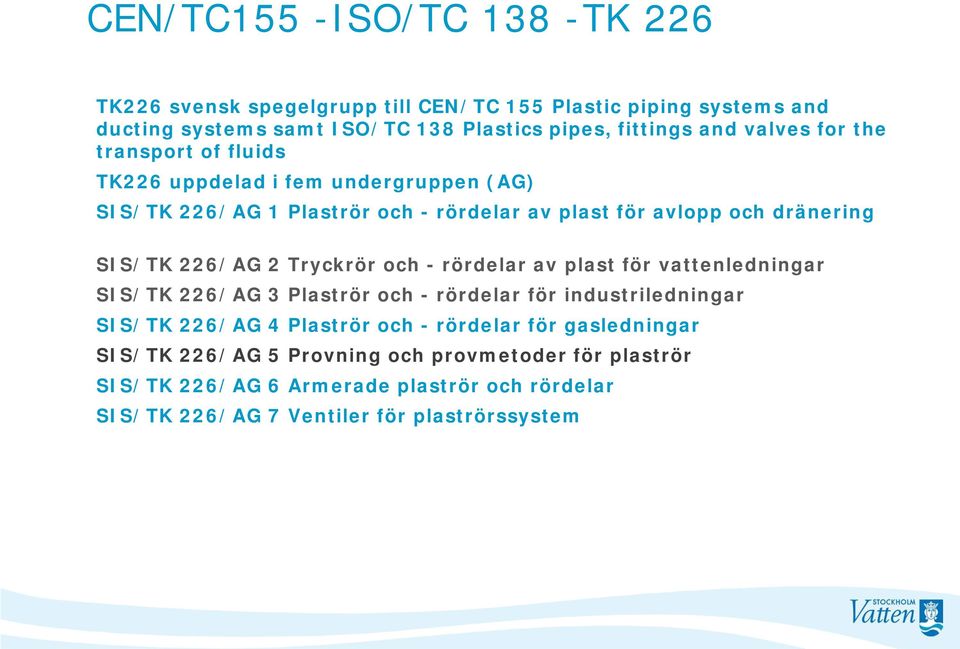

7 CEN/TC155 -ISO/TC 138 -TK 226 TK226 svensk spegelgrupp till CEN/TC 155 Plastic piping systems and ducting systems samt ISO/TC 138 Plastics pipes, fittings and valves for the transport of fluids TK226 uppdelad i fem undergruppen (AG) SIS/TK 226/AG 1 Plaströr och - rördelar av plast för avlopp och dränering SIS/TK 226/AG 2 Tryckrör och - rördelar av plast för vattenledningar SIS/TK 226/AG 3 Plaströr och - rördelar för industriledningar SIS/TK 226/AG 4 Plaströr och - rördelar för gasledningar SIS/TK 226/AG 5 Provning och provmetoder för plaströr SIS/TK 226/AG 6 Armerade plaströr och rördelar SIS/TK 226/AG 7 Ventiler för plaströrssystem

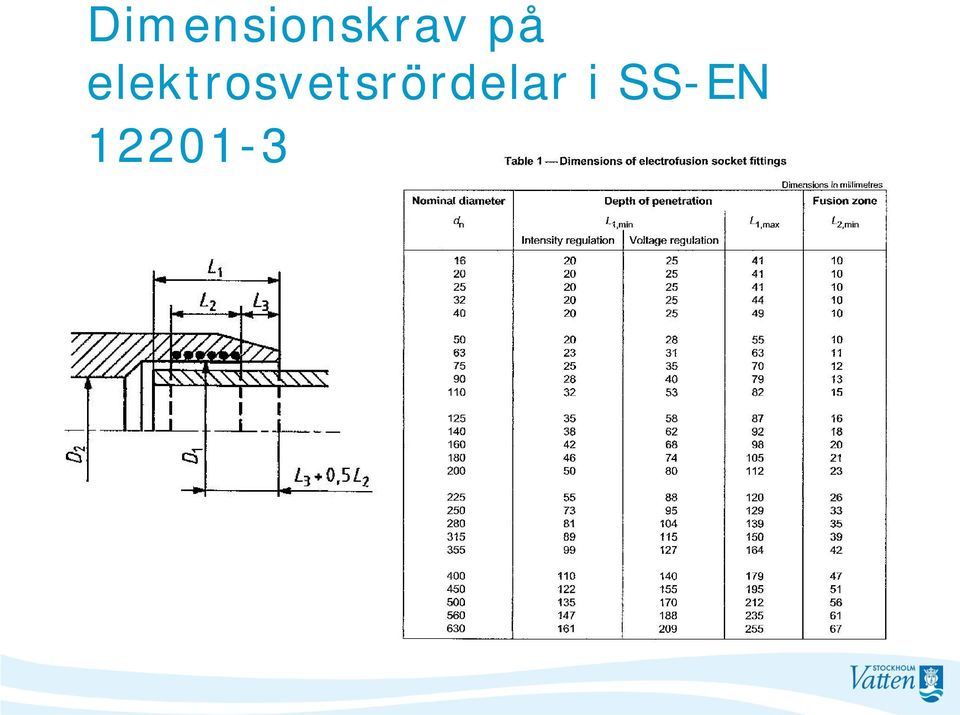

8 Dimensionskrav på elektrosvetsrördelar i SS-EN

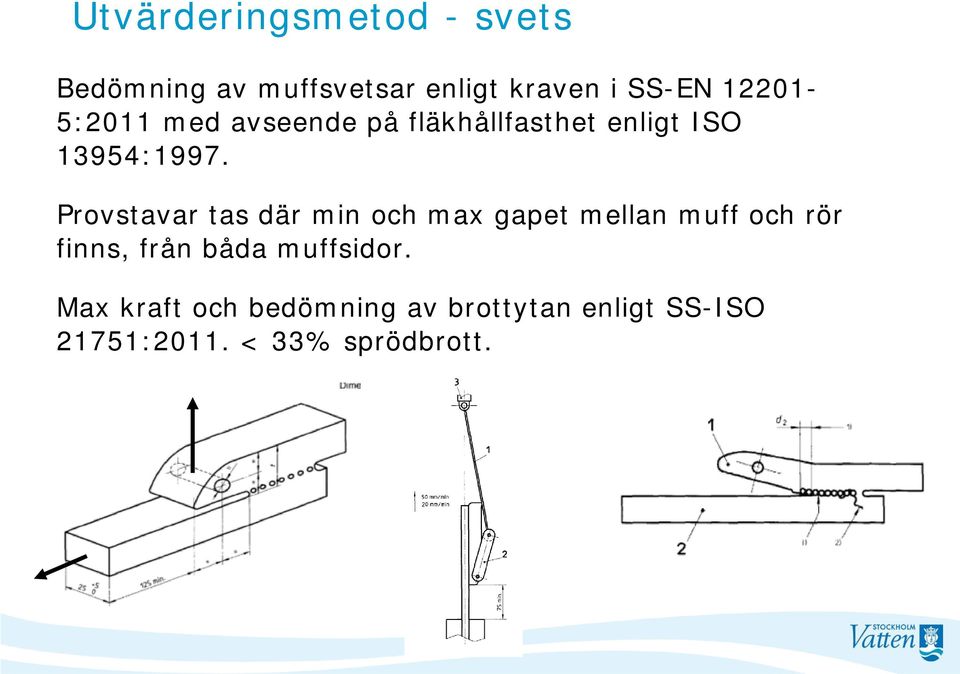

9 Utvärderingsmetod - svets Bedömning av muffsvetsar enligt kraven i SS-EN :2011 med avseende på fläkhållfasthet enligt ISO 13954:1997. Provstavar tas där min och max gapet mellan muff och rör finns, från båda muffsidor. Max kraft och bedömning av brottytan enligt SS-ISO 21751:2011. < 33% sprödbrott.

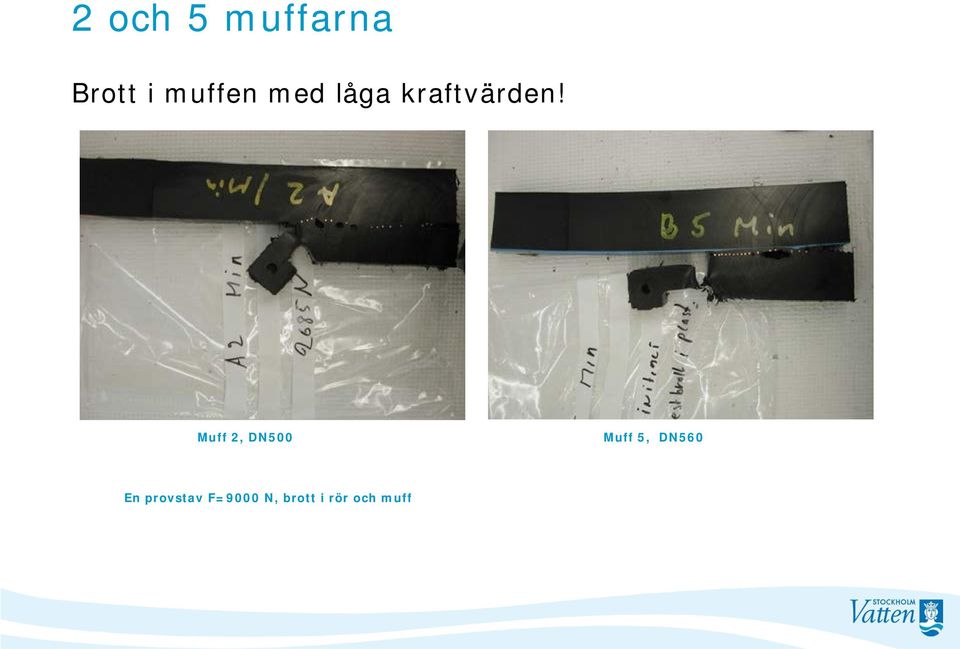

10 2 och 5 muffarna Brott i muffen med låga kraftvärden! Muff 2, DN500 Muff 5, DN560 En provstav F=9000 N, brott i rör och muff

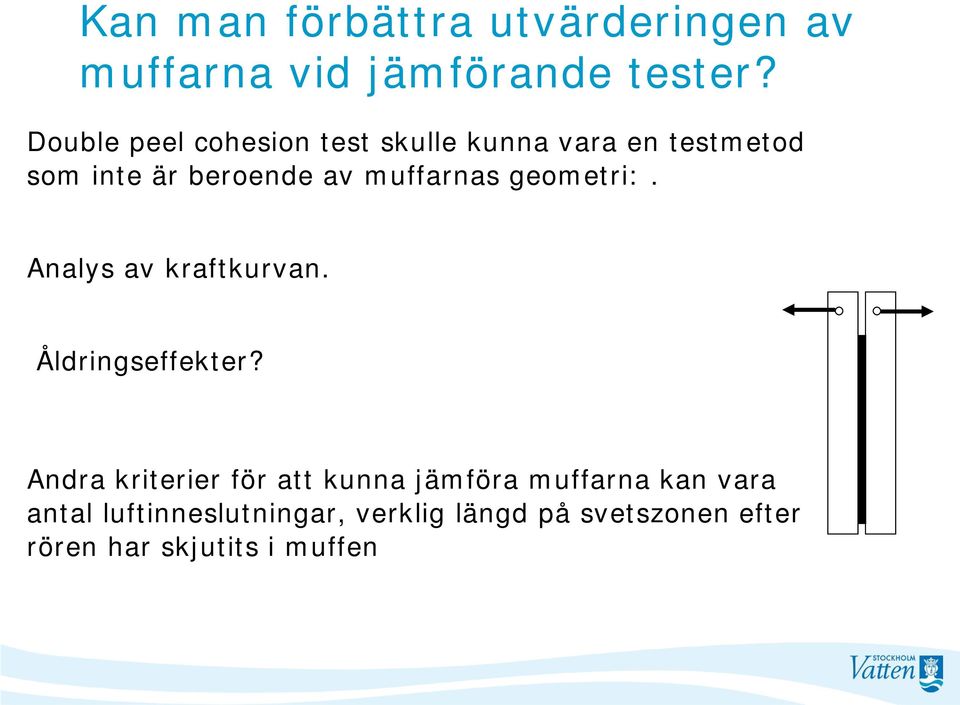

11 Kan man förbättra utvärderingen av muffarna vid jämförande tester? Double peel cohesion test skulle kunna vara en testmetod som inte är beroende av muffarnas geometri:. Analys av kraftkurvan. Åldringseffekter? Andra kriterier för att kunna jämföra muffarna kan vara antal luftinneslutningar, verklig längd på svetszonen efter rören har skjutits i muffen

12 Okulär besiktning av 12 st muffar 4 stycken muffar kom det smälta och trådar ut ur. Okulärt en misslyckad svets.

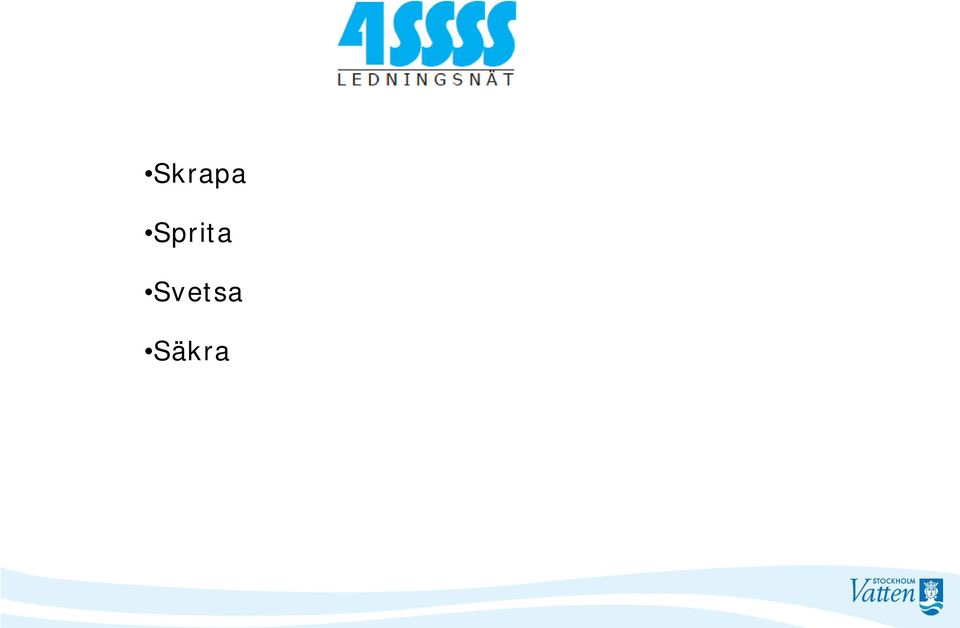

13 Skrapa Sprita Svetsa Säkra

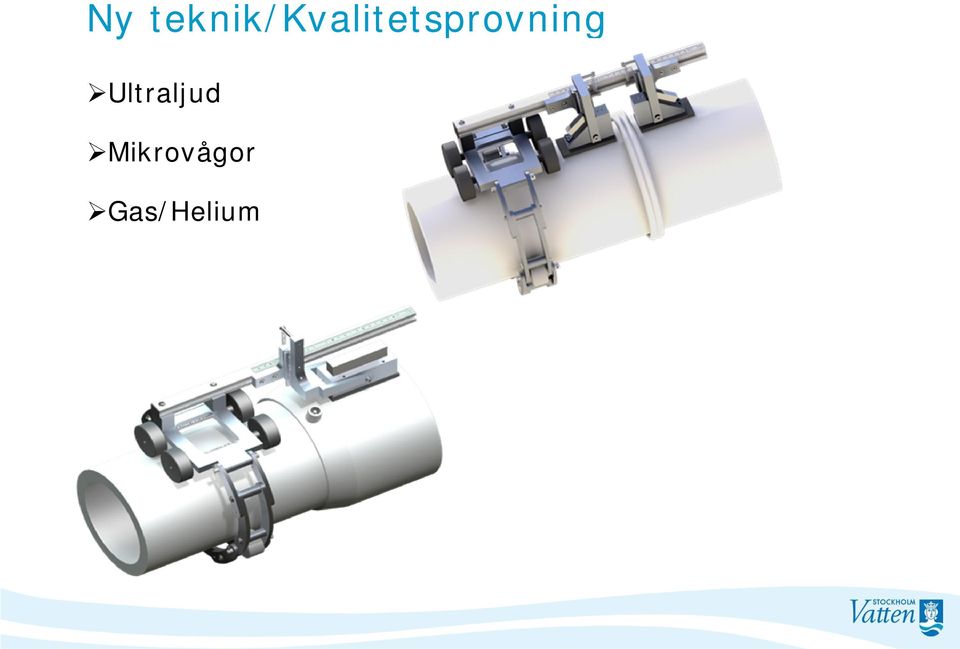

14 Ny teknik/kvalitetsprovning Ultraljud Mikrovågor Gas/Helium

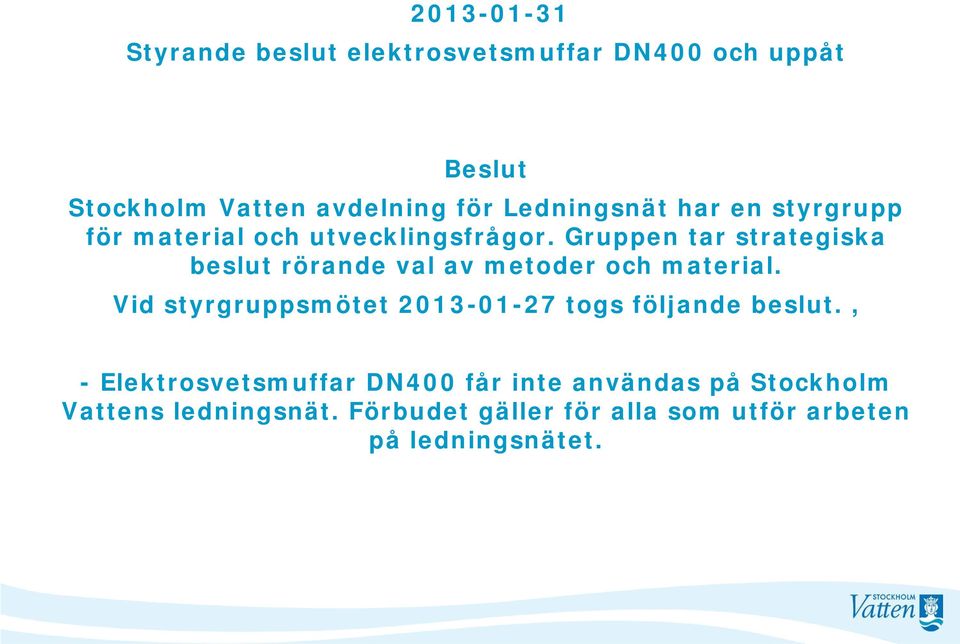

15 Styrande beslut elektrosvetsmuffar DN400 och uppåt Beslut Stockholm Vatten avdelning för Ledningsnät har en styrgrupp för material och utvecklingsfrågor. Gruppen tar strategiska beslut rörande val av metoder och material. Vid styrgruppsmötet togs följande beslut., - Elektrosvetsmuffar DN400 får inte användas på Stockholm Vattens ledningsnät. Förbudet gäller för alla som utför arbeten på ledningsnätet.

16 Förkommersielllt anbudsförfarande (WTO GPA* gäller inte) Leverantör A Leverantör B Leverantör C Leverantör C Förkommersiell Leverantör D upphandling Leverantör D Leverantör E Förkommersiell upphandling Mellanliggande utvärdering Urval Leverantör E Mellanliggande utvärdering Urval Leverantör C Leverantör E Förkommersielllt anbudsförfarande (WTO GPA* gäller inte) Offentlig upphandling för kommersiellt införande Leverantör A,B,C,D,E eller X Fas 0 Forskning driven av kunskaps -törst Fas 1 Undersökning av lösningar Fas 2 Prototyp Fas 3 Ursprunglig utveckling av en begränsad första serie produkter / tjänster i form av en testserie Fas 4 Kommersialisering av produkter /tjänster (kommersiell utveckling) Produktidé Utkast till lösning Prototyp Typisk livscykel för produktinnovation Första testprodukter Kommersiella slutprodukter GPA = avtalet om offentlig upphandling Källa: EU-kommissionen

17

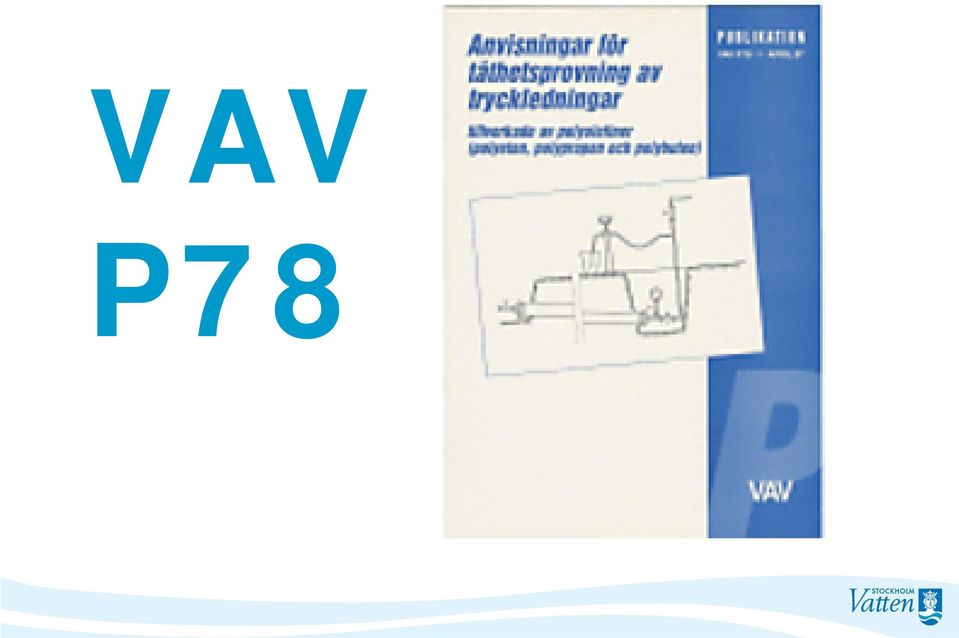

18 VAV P78

19 No NORRKÖPING

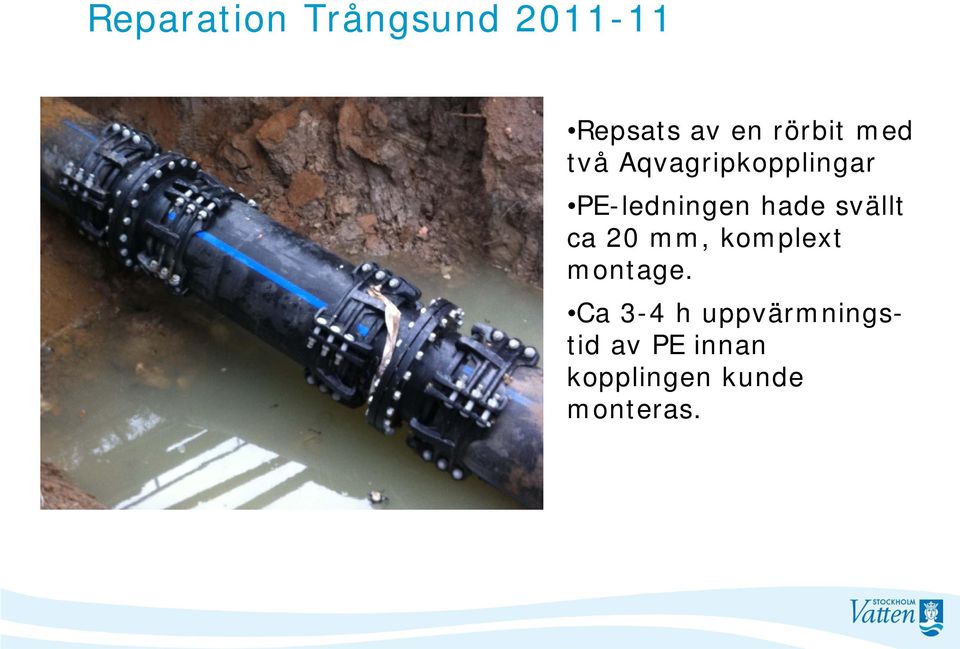

20 Reparation Trångsund Repsats av en rörbit med två Aqvagripkopplingar PE-ledningen hade svällt ca 20 mm, komplext montage. Ca 3-4 h uppvärmningstid av PE innan kopplingen kunde monteras.

21 Vattenprover BAKTERIELLT KEMISKT CHOCK KLORERA

22 Utbildning UTBILDNING SVETSAPP

23 VILKET ANSVAR HAR EN LEDNINGSÄGARE? Omkörda? Överkörda?
