1 Instruktionsmanual Version: Uppdaterad: Ersätter: Carel UltraCella Innehållsförteckning Allmänt...s. 2 Montage och uppställning...s. 3 Igångkörning...s. 4 Manövrering...s. 8 Underhåll...s s. 12 Tekniska data...s. 28 Felsökning...s. 29 Elschema...s. 31

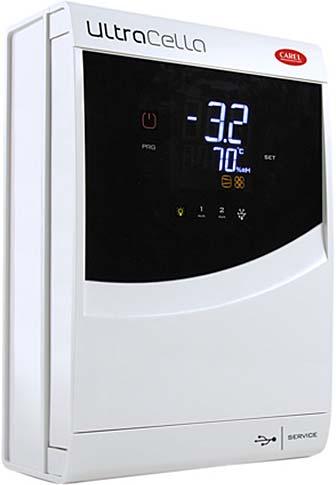

2 Allmänt Allmänt Ultracella är Carels nya modell av väggmonterad regulator för kyl eller frysrum. Skillnaden mellan Ultracella och övriga kyl eller frysrumsstyrningar är en helt ny programplattform med möjlighet att styra elektronisk expansion ventil. Ultracella är försedd med realtidsklocka, för exaktare avfrostningsstyrning. Modellen är försedd med kraftiga reläer. Möjlighet finns vid fristående enheter med eget kompressoraggregat, att koppla in en kondensorgivare och få larm för hög kondenseringstemperatur / igensatt kondensor. Enheten innehåller också funktioner för fuktstyrning ON/OFF och har ingångar för fukt/temp givare. 2 Instruktionsmanual / Carel UltraCella /

3 Montage och uppställning Montage och uppställning Montage Enheten monteras enklast på vägg genom att skruva upp DIN skena på väggen, hänga lådan på den och fästa lådans bottendel med skruvar i de genomgående hålen i lådans hörnorna. När extramodul installeras med t.ex EVD modul, slå ur locken för genomföringar på högrasidan, sätt modulen mot lådan och klämma ihop dem med plastklämmorna som medföljer extramodulen. Locket med kabel och kretskort kan lossas genom att knäppa loss kretskortet i bottenlådan. Anvisningar/markeringar för håltagning för genomföringar finns både i lådans botten och höger sida. Efter allt är monterat och inkopplat, fästes locket med två skruvar i högre hörnorna, och täckbitarna knäpps fast. För ytterligare information se video länk på Carel hemsida. OBS! Kontrollera kretskortets placering innan håltagningen. 290 [11.42] 200 [7.87] 101 [3.98] EVD modul standalone mått EVD module blind mått Instruktionsmanual / Carel UltraCella /

4 Igångkörning Igångkörning Uppstart Enheten är förprogrammerad från fabrik med standardvärden (se parameterlistans kolumn "def"). Detta betyder att om allt är elektriskt korrekt inkopplat, kommer enheten vid spänningssättning att fungera. Kontrollera även givarkonfigurering enligt tabellen nedan, så att inget larm för felaktig eller ej inkopplad givare är aktivt. Exempel parameteruppsättning för Frysrum Givar setup: /4= 0 (Givare B1 styrande givare Sv) /t1= 1 (Temperatur visning övre rad rumstemperatur) /t2= 4 (Temperaturvisning nedre rad avfrostningstemperatur) /A2= 1 (Givare B2 avfrostningsgivare) OBS! Börvärdet (önskad temperatur) är fabriksinställt till 0, både på kyl och frysmodellerna, så denna parameter måste justeras till önskad nivå. Kontroll setup: St= -25 (Börvärde) Kompressor setup: c1= 0 (Startfördröjning compressor relä "magnetventil") Avfrostnings setup: d0= 0 (Avfrostning styrs av temperatur Sd) di= 12 (Avfrostnings intervall 12 timmar "2 gånger om dagen") dt1= 8 (Stopptemperatur avfrostning) dp1=45 (Max tilllåten avfrostningstid minuter) d8=1 (Larm bypass under avfrostning 1 timme) Larm setup: A1= 1 (Larmgräns absolut värde) AL= -30 (Lågtemperaturlarm) AH= -15 (Högtemperaturlarm) Ad= 60 (Larmfördröjning) Digital ingångar setup: A3= 1 (Aktivera dörrkontaktsfunktion dol) A5= 17 DI2 Instängningslarm) A11= 5 (DI1 Dörrkontakt) Fläkt setup: F0= 3 (Fläkt styrs via Sd avfrostningsgivare) F1= -5 (Fläkt startar vid temperatur i förångare) F3= 1 (Fläkt avstängd under avfrostning) Givarkonfiguration Parametrar /P Typ av givare B1...B3 0= NTC Standard -50T90 C 1= NTC Utökat 0T150 C 2= PT1000 /A2 0= Används ej 1= Avfrostningsgivare 1 (Sd1) 2= Rumsgivare insug (Sr) 3= Extern funktion givare 2 /A3 OBS! Givare 1 ska alltid vara inkopplad. 4 Instruktionsmanual / Carel UltraCella /

5 Igångkörning 0= Används ej 1= Avfrostningsgivare 2 (Sd2) 2= Kondenserfläkt givare (Sc) 3= Extern funktion givare 2 4= Omgivnings givare (SA) 5= Extern funktion givare 3 /P4 Typ givare B4 0 NTC Standard -50T90 C 1 NTC Utökat 0T150 C V /A4 0 Används ej 1 Omgivnings temp. givare (SA) 2 Fukt givare 3 Extern funktion givare 4 4 Extern funktion givare 4 fukt /P5 Typ givare B5 0= 4-20mA 1= 0-10V /A5 0 Används ej 1 Fukt givare 2 Extern funktion givare 5 3 Extern funktion givare 5 fukt 4 Extern funktion givare 5 tryck 5 Kondenseringstryck (Scp) Instruktionsmanual / Carel UltraCella /

6 Igångkörning Parameter ti: Visat vä /t1i display variabel 1 övre rad 0= Används ej 1= Virtuell givare (Sv) 2= Rumsgivare Utbl. (Sm) 3= Rumsgivare insug (Sv) 4= Avfrostningsgivare (Sd1) 5= Avfrostningsgivare (Sd2) 6= Börvärde 7= B1 8= B2 9= B3 10= B4 11= B5 12= Kondensorfläkt givare (Sc) 13= Utsignal kondensorfläkt Y1 /t2 display variabel 2 nedre rad 0= Används ej 1= Virtuell givare (Sv) 2= Rumsgivare Utbl. (Sm) 3= Rumsgivare insug (Sv) 4= Avfrostningsgivare (Sd1) 5= Avfrostningsgivare (Sd2) 6= Börvärde 7= B1 8= B2 9= B3 10= B4 11= B5 12= rd 13= Överhettning (EVO) 14= Öppning ventil % (EVO) 15= Öppningsgrad steg (EVO) 16= Kondensorfläkt givare (Sc) 17= U1 givare (3ph model) 18= U2 givare (3ph model) 19= U3 givare (3ph model) 20= Utsignal till kondensorfläkt Y1 21= Överhettning (EVD Ice) 22= Öppning ventil % (EVD Ice) 23= Öppningsgrad steg (EVD Ice) 6 Instruktionsmanual / Carel UltraCella /

7 Igångkörning Parametrar A5 Digital ingåg 2 DI2 0 Används ej 1 Externt larm 2 Ingen funktion 3 Tilllåt avfrostning 4 Starta avfrostning 5 Dörrkontakt (Aktivera A3 DoL) 6 ON/OFF Fjärr 7 Börvärdesförskjutning 8 Lågtryckspressostat 9 Ingen funktion 10 Ingen funktion 11 Ingen funktion 12 Aktivera utgång AUX1 13 Ingen funktion 14 Aktivera kontinuerlig cykel 15 Larm generiskfunktion 16 Start/Stopp Avfrostning 17 Seriöst larm, Stänger av alla relä förutom belysning. A9 Digital ingång 3 DI3 0 Används ej 1 Externt larm 2 Ingen funktion 3 Tilllåt avfrostning 4 Starta avfrostning 5 Dörrkontakt (Aktivera A3 DoL) 6 ON/OFF Fjärr 7 Börvärdesförskjutning 8 Lågtryckspressostat 9 Ingen funktion 10 Ingen funktion 11 Ingen funktion 12 Aktivera utgång AUX2 13 Ingen funktion 14 Aktivera kontinuerlig cykel 15 Larm generiskfunktion 16 Start/Stopp Avfrostning 17 Seriöst larm, Stänger av alla relä förutom belysning. A11 Digital ingång 1 DI1 0 Används ej 1 Externt larm 2 Ingen funktion 3 Tilllåt avfrostning 4 Starta avfrostning 5 Dörrkontakt (Aktivera A3 DoL) 6 ON/OFF Fjärr 7 Börvärdesförskjutning 8 Lågtryckspressostat 9 Ingen funktion 10 Ingen funktion 11 Ingen funktion 12 Aktivera utgång AUX3 13 Ingen funktion 14 Aktivera kontinuerlig cykel 15 Larm generiskfunktion 16 Start/Stopp Avfrostning 17 Seriöst larm, Stänger av alla relä förutom belysning. Instruktionsmanual / Carel UltraCella /

8 Manövrering Manövrering Symboler 1. Kompressor: 2. Fläkt: 3. Avfrostning: 4. AUX-relä: 5. Larmsymbol: Tänd när kompressorrelä är aktiverat. Blinkar när ev. tidsfördröjning pågår. Tänd när fläktrelä är aktiverat. Blinkar när ev. tidsfördröjning pågår. Tänd när avfrotningsrelä aktiverat. Blinkar när ev. tidsfördröjning pågår. Blinkar när AntiSweat heater funktion är aktiverad. Lyser fast i annat fall när reläet är aktiverat. Blinkar om något larm är aktiverat. 6. Klocksymbol: Tänd om minst en avfrostningstid är inställd. Inställning av börvärde (önskad rumstemperatur) 1. Tryck på SET-knappen en sekund (börvärdet börjar blinka) 2. Ändra värdet med PIL UPP eller PIL NED 3. Tryck på SET för att lagra det nya värdet Återställning av larm med manuell återställning 1. Tryck på ALARM-knappen i 2 sekunder För åtkomst av parametrar 1. Tryck på PRG-knappen i mer än 2 sekunder tills displayen visar "00"och "Pass". 2. Tryck på PIL UPP till displayen visar "22". 3. Tryck på SET-knappen för att bekräfta; Den första ändringsbara parametern visas i displayen, "/2". Ändring av parametrar 1. Tryck på PIL UPP eller PIL NER för att bläddra i parameterlistan och visa den parameter som skall ändras. 2. Tryck på SET för att visa parameterns inställda värde. 3. Ändra värdet med knapparna PIL UPP eller PIL NER. 4. Tryck på SET för att temporärt spara det ändrade värdet, och komma tillbaka till parameterlistan. 5. Tryck på PRG-knappen i mer än 5 sekunder för att definitivt spara alla ändrade parametrar. Om PRG inte trycks in återgår värderna till de ursprungliga efter ungefär en minut och ingen ändring sker. 7. Lampsymbol: Tänd om ljusrelä är aktiverat. 8. Service/ Skiftnyckel: Tänd vid eeprom eller givarfel. 9. Temperaturvisning 10. HACCP: Tänd om nytt Haccp larm är lagrat. 11. Luftfuktighets visning % För åtkomst av multifunktion parametrar 1. Tryck på PRG och SET i mer en 2 sekunder tills displayen visa "HcP" 1. Multifunktionmeny: HcP: HACCP senaste larm, återställa HACCP larm cc: Aktivera/Avaktivera kontinuerlig drift rec: Visar max och min loggat temperatur, återställa loggar I/O: Visar värde för analoga/digitala igångar usb: Ladda upp/ner parametrar, larm, loggar InF: Information. LoG: Loggning funktioner SOF: Uppdatera mjukvaran 8 Instruktionsmanual / Carel UltraCella /

9 Manövrering Knappfunktioner On/Off Knappen (1) Vid intryckning mer än 2 sekunder stängs regulatorn av eller på PRG Knappen (2) Håll in i 2 sekunder för att komma åt programmeringsmenyn ESC funktion, tryck på den engång för att backa i parameterlista. PRG+SET i 2 sekunder för att komma till "multifunktion" parametermenyn. Larmklocka-Knappen (3) Sänger av summer och inaktiverar larmreläet Håll in i 2 sekunder för att återställa larm. Lamp Knappen (4) Aktiverar belysningsrelä AUX1 Knappen (5) Aktiverar aux utgång 1. AUX2 Knappen (6) Aktiverar aux utgång 2. DEF Knappen (7) Aktiverar/avaktiverar avfrostning. PIL NER Knappen (8) Bläddra i parameterlista, minskar valt värde. SET Knappen (9) Tryck en gång för att visa eller ställa in börvärdet Håll in i 2 sekunder tillsammans med PRG knappen för att komma till "multifunktion" parametermenyn. PIL UPP Knappen (10) Bläddra i parameterlista, ökar valt värde. Instruktionsmanual / Carel UltraCella /

10 Underhåll Underhåll Avfrostning Start av manuell avfrostning Tryck på avfrostnings knappen i 5 sekunder. Avfrostningstyrning Ultracella innehåller funktioner för avancerad avfrostningsstyrning. Avfrostningens starttid kan valfritt aktiveras via en timer med inställbar intervall (dl) eller med realtidsklocka (parametrar td1 - td8). Vid realtidsstyrning sker alltid avfrostningen på inställt klockslag. OBS! Avfrostning startar bara om aktuella temperaturvärden tillåter avfrostning eller d0=2 tidstyrd avfrostning. OBS! Vid programmering av de åtta avfrostningsperioderna är inställningen av dag följande: d = 0 bortkopplad d = 1-7 måndag - söndag d = 8 måndag - fredag d = 9 måndag och lördag d = 10 lördag och söndag d = 11 alla dagar USB USB Under nedre locket på Ultracella finns det uttag till servicedisplay och USB. Tryck på PRG och SET i mer än 2 sekunder för att komma åt multifunktions parametrar och bläddra till "USB". USB Meny: 1. rcp= Tryck på SET för att bekräfta recept 2. EXt= Exit 3. dnl= Tryck på SET för att spara parametrar från Ultracella till USB 4. upd= Tryck på SET för att spara parametrar från USB till Ultracella 5. ALG= Tryck på SET för att ladda ner till USB senaste larm. (Ultracella kan spara upp till 64 larm) OBS! Ultracella måste stå i OFF när parametrar hämtas eller skrivs på USB. 10 Instruktionsmanual / Carel UltraCella /

11 Underhåll USB Övrigt Uppgradera Ultracella: 1. Skapa en mapp på USB stickan döp den till upgrade och spara den nya upgraderingsfilen xxxxx.ap1 på stickan i mappen. 2. Stoppa stickan i USB portet. 3. Sätt Ultracella i OFF läge. 4. Tryck på PRG och SET i över 2 sekunder. 5. Bläddra med pilar till InF och tryck på SET. 6. Bläddra till ver och tryck på SET, där visas vilken version av mjukvara är i Ultracella t.ex Tryck på PRG för att backa ur och bläddra till SOF och Tryck på SET 8. Tryck SET igen för att påbörja uppgraderingen. 9. VÄNTA!!! tills Ultracellan är klar, uppgradering kan ta upp till 8 minunter. 10. Tryck på PRG och SET i 2 sekunder för att komma åt multifunktions menyn. 11. Bläddra till InF och tryck på SET 12. Bläddra til ver och tryck på SET, nu ska det visa den nya mjukvaran t.ex 1.9 Vid misslyckad uppgradering larmar Ultracella "SOF", kör uppgraderingen engång till eller gör Ultracella strömlös och starta upp den igen. OBS! Tänk på att ta kopia på parametrar på en annan USB sticka innan Ultracellan uppgraderas. Efter en uppgradering nollställs Ultracella till fabriksinställningar. KOLLA alltid över parametrar och gör funktionstest efter en uppgradering! Instruktionsmanual / Carel UltraCella /

12 Pro Par. Pro Beskrivning Def Min Max UOM Typ CAREL SVP Modbus SVP R/W /21 Mätstabilitet Givare I R/W /22 Mätstabilitet Givare I R/W /21 Mätstabilitet Givare I R/W /21 Mätstabilitet Givare I R/W /21 Mätstabilitet Givare I R/W /4 Virtuell givare Sv 0= Givare B1 100= Givare B I R/W /5t Typ visning av temperatur 0/1= C / F I R/W /5P Typ visning av tryck 0/1= bar / psi I R/W /6 Decimalkomma 0/1 ja/nej I 19 8 R/W /t1 Display variabel 1 0 Används ej 1 Virtuell givare (Sv) 2 Rumsgivare Utbl. (Sm) 3 Rumsgivare insug (Sv) 4 Avfrostningsgivare (Sd1) 4 Avfrostningsgivare (Sd1) 5 Avfrostningsgivare (Sd2) 6 Börvärde I R/W 7 B1 8 B2 9 B3 10 B4 11 B5 12 Kondensorfläkt givare (Sc) 13 Utsignal kondensorfläkt Y1 /t2 Display variabel 2 0 Används ej 1 Virtuell givare (Sv) 2 Rumsgivare Utbl. (Sm) 3 Rumsgivare insug (Sv) 4 Avfrostningsgivare (Sd1) 5 Avfrostningsgivare (Sd2) 6 Börvärde 7 B1 8 B2 9 B3 10 B4 11 B I R/W 12 rd 13 Överhettning (EVO) 14 Öppning ventil % (EVO) 15 Öppningsgrad steg (EVO) 16 Kondensorfläkt givare (Sc) 17 U1 givare (3ph modell) 18 U2 givare (3ph modell) 19 U3 givare (3ph modell) 20 Utsignal till kondensorfläkt Y1 21 Överhettning (EVD Ice) 22 Öppning ventil % (EVD Ice) 23 Öppningsgrad steg (EVD Ice) /P Typ av givare B1-B3 0 NTC Standard -50T90 C 1 NTC Utökat 0T150 C 2 PT I R/W 12 Instruktionsmanual / Carel UltraCella /

13 Par. Pro Beskrivning Def Min Max UOM Typ CAREL SVP Modbus SVP R/W Konfiguration B2 0 Används ej /A2 1 Avfrostningsgivare 1 (Sd1) I R/W 2 Rumsgivare insug (Sr) 3 Extern funktion givare 2 /A3 Konfiguration B3 0 Används ej 1 Avfrostningsgivare 2 (Sd2) 2 Kondenserfläkt givare (Sc) I R/W 3 Extern funktion givare 2 4 Omgivnings givare (SA) 5 Extern funktion givare 3 /P4 Typ av givare B4 0 NTC Standard -50T90 C 1 NTC Utökat 0T150 C I R/W V /A4 Konfiguration B4 0 Används ej 1 Omgivnings temp. givare (SA) 2 Fuktgivare I R/W 3 Extern funktion givare 4 4 Extern funktion givare 4 fukt /P5 Typ av givare B mA I R/W 1 0-5V ratiom. /A5 Konfiguration B5 0 Används ej 1 Fuktgivare 2 Extern funktion givare I R/W 3 Extern funktion givare 5 fukt 4 Extern funktion givare 5 tryck 5 Kondenseringstryck (Scp) /4L Min värde givare /4H - A R/W /4H Max värde givare /4L A R/W /5L Min värde givare /5H - A R/W /5H Max värde givare /5L A R/W /C1 Kalibrering givare B C/ F A 7 0 R/W /C2 Kalibrering givare B C/ F A 8 1 R/W /C3 Kalibrering givare B C/ F A 9 2 R/W /C4 Kalibrering givare B C/ F/ %rh bar/psi A 10 3 R/W /C5 Kalibrering givare B C/ F/ %rh bar/psi A 11 4 R/W Instruktionsmanual / Carel UltraCella /

14 CtL CtL Def Min Max UOM Typ CAREL SVP Modbus SVP R/W St Börvärde 0 r1 r2 C/ F A 12 5 R/W rd Differens C/ F A 13 6 R/W r1 Min gräns börvärde r2 C/ F A 14 7 R/W r2 Max gräns börvärde 60 r1 200 C/ F A 15 8 R/W r3 Funktion 0 Kyla med avfrostning D 11 0 R/W 1 Kyla utan avfrostning rn Dödzon C/ F A R/W rr Differans för Dödzon C/ F A R/W r4 Börvärdesförskjutning 60 r1 200 C/ F A R/W StH Fuktstyrning Börvärde %rh A R/W rdh Differens Fuktstyrning %rh A R/W PS1 Ramp: Börvärde steg C/ F A R/W PS2 Ramp: Börvärde steg C/ F A R/W PS3 Ramp: Börvärde steg C/ F A R/W PH1 Ramp: Varaktighet steg dagar A R/W PH2 Ramp: Varaktighet steg dagar A R/W PH3 Ramp: Varaktighet steg dagar A R/W Pdt Ramp: Högsta tilllåtna börvärde efter strömavbrott C/ F A R/W Pon Aktivera Rampfunktion 0 Ramp ej aktiverat 1 Ramp aktiverat D R/W CMP CMP Def Min Max UOM Typ CAREL SVP Modbus SVP R/W c0 Startfördröjning kompressor/fläkt vid uppstart min I R/W c1 Minsta tid mellan två tillslag på driftreläet min I R/W c2 Minsta stilleståndstid min I R/W c3 Minsta gångtid min I R/W c4 Tid för ON för funktion i duty setting min I R/W cc Varaktighet funktion i kontinuerlig cykel tim I R/W c6 Fördröjning Lågtemp.larm efter kontinuerliga cykel tim I R/W c7 Max tid pump down (PD) 0=Pump down avaktiverat sek I R/W c8 Startfördröjning kompressor vid öppning av pump down ventil sek I R/W Automatisk start för pump down när: c9 0 PD Ventil stängs I 13 2 R/W 1 PD Ventil stängs och LP pressostat är aktiverat Pump down funktion c10 0 Tryck D 12 1 R/W 1 Tid c11 Startfördröjning driftrelä sek I R/W FC4 Kondensorfläkt stop temperatur C/ F A 16 9 R/W FCH Kondensorfläkt högsta utgångssignal 100 FCL 100 % A R/W FCL Kondensorfläkt lägsta utgångssignal 0 0 FCH % A R/W FCn Kondensorfläkt lägsta kapacitet 0 0 FCH % A R/W FCS Börvärde Kondensorfläkt C/ F A R/W FCd Differans kondensorfläkt C/ F A R/W Kondensorfläk: Fast eller flytande börvärde FCt 0 Fast börvärde D R/W 1 Flytande börvärde FSH Flytande kondensering högsta börvärde 25 FSL 200 C/ F A R/W FSL Flytande kondensering lägsta börvärde FSH C/ F A R/W FSO Flytande kondensering differens C/ F A R/W 14 Instruktionsmanual / Carel UltraCella /

15 def def Def Min Max UOM Typ CAREL SVP Modbus SVP R/W d0 Typ avfrostning 0 Elektriskt efter temperatur 1 Hetgas efter temperatur I R/W 2 Elektrisk efter tid 3 Hetgas efter tid di Tidsintervall mellan avfrostningar 0= ingen avfrostning tim I R/W dt1 Stop temperatur förångare C/ F A R/W dt2 Stop temperatur förångare C/ F A R/W dp1 Maximal avfrostningstid förångare min I R/W dp2 Maximal avfrostningstid förångare min I R/W dd Avrinningstid efter avfrostning min I R/W d3 Avfrostningsfördröjning min I R/W dpr Prioretera avfrostning över kontinuerliga cykel 0 Nej D 15 4 R/W 1 Ja d4 Avfrostning vid spänningstillslag 0 Nej I 14 3 R/W 1 Ja d5 Avfrostningsfördröjning vid spänningstillslag min I R/W d6 Visning i Display under avfrostning 0 Rumstemperatur visas 1 Låst Rumstemp. före avfrostn I R/W 2 def d8 Högtemp. larmfördröjning efter avfrostning (och öppen dörr) tim I R/W ALM ALM Def Min Max UOM Typ CAREL SVP Modbus SVP R/W A0 Larm och fläkt differens C/ F A R/W Typ av gränsvärde för AL och AH A1 0 relativ 1 absolut D 16 5 R/W Lågtemperaturlarm AL Om A1=0 AL=0 avstängt C/ F A R/W Om A1=1 AL= -50 avstängt AH Högtemperaturlarm Om A1=0 AH=0 avstängt Om A1=1 AH= 50 avstängt C/ F A R/W Ad Hög/Låg temperaturlarmfördröjning min I R/W Konfiguration Digital ingång 2 (DI2) 0 Används ej 1 Externt larm 2 Ingen funktion 3 Tilllåt avfrostning 4 Starta avfrostning 5 Dörrkontakt (Aktivera A3 DoL) 6 ON/OFF Fjärr 7 Börvärdesförskjutning A5 8 Lågtryckspressostat I R/W 9 Ingen funktion 10 Ingen funktion 11 Ingen funktion 12 Aktivera utgång AUX1 13 Ingen funktion 14 Aktivera kontinuerlig cykel 15 Larm generiskfunktion 16 Start/Stopp Avfrostning 17 Seriöst larm, Stäng av alla relä förutom belysning. A6 Stop driftrelä vid externt larm min I R/W Instruktionsmanual / Carel UltraCella /

16 ALM Def Min Max UOM Typ CAREL SVP Modbus SVP R/W A7 Larmfördröjning Lågtryck (LP) sek I R/W A8 Aktivera Ed1 och Ed2 larm 0 Avaktiverat D R/W 1 Akvtiverat A9 Konfiguration Digital ingång 3 (DI3) 0 Används ej 1 Externt larm 2 Ingen funktion 3 Tilllåt avfrostning 4 Starta avfrostning 5 Dörrkontakt (Aktivera A3 DoL) 6 ON/OFF Fjärr 7 Börvärdesförskjutning 8 Lågtryckspressostat I R/W 9 Ingen funktion 10 Ingen funktion 11 Ingen funktion 12 Aktivera utgång AUX2 13 Ingen funktion 14 Aktivera kontinuerlig cykel 15 Larm generiskfunktion 16 Start/Stopp Avfrostning 17 Seriöst larm, Stäng av alla relä förutom belysning. A10 Larmfördröjning Lågtryck (LP), kompressor i drift min I R/W A11 Konfiguration Digital ingång 3 (DI1) 0 Används ej 1 Externt larm 2 Ingen funktion 3 Tilllåt avfrostning 4 Starta avfrostning 5 Dörrkontakt (Aktivera A3 DoL) 6 ON/OFF Fjärr 7 Börvärdesförskjutning 8 Lågtryckspressostat 9 Ingen funktion 10 Ingen funktion 11 Ingen funktion 12 Aktivera utgång AUX3 13 Ingen funktion 14 Aktivera kontinuerlig cykel 15 Larm generiskfunktion 16 Start/Stopp Avfrostning 17 Seriöst larm, Stäng av alla relä förutom belysning I Ac Högtemperaturlarm kondensor C/ F A R/W Acd Larmfördröjning högtemp.larm kondensor min I R/W ULL Larmgräns lägsta fuktighets gräns 100= ej aktiverat %rh A R/W AdH Larmfördröjning fuktighet min A R/W Fan Fan Def Min Max UOM Typ CAREL SVP Modbus SVP R/W F0 Konfiguration förångarfläkt 0 ON/OFF, är ON när driftrelä CMP är ON. 1 ON/OFF temperaturstyrd av Sd och Sv 2 Modulerande 0-10V temp.styrd av Sd 3 ON/OFF temperaturstyrd av Sd 4 ON/OFF Fläkt alltid på I R/W 5 ON/OFF är ON när CMP eller relä till fuktstyrning är ON 6 Modulerande 0-10V temp.styrd av Sd,Sv 7 Modulerande 0-10V temp.styrd av Sv F1 Starttemperatur fläkt C/ F A R/W Frd Starttemperatur fläkt differens C/ F A R/W 16 Instruktionsmanual / Carel UltraCella /

17 Fan Def Min Max UOM Typ CAREL SVP Modbus SVP R/W F2 Tid fläktar på när komressor stopp min I R/W F3 Förångarfläkt under avfrostning 0 På D 17 6 R/W 1 Av Fd Fläktfördröjning efter avrinningstid min I R/W F4 Fuktstyrning under avfrostning 0 På D R/W 1 Av F5 Temperatur för cut-off förångningsfläkt (hysteres 1 C) C/ F A R/W F6 Maximal hastighetsreglering förångningsfläktar 100 F7 100 % I R/W F7 Minimal hastighet förångningsfläktar 0 0 F6 % I R/W F8 Tid för uppstart förångningsfläktar: 0 = inaktiverad funktion sek I R/W F10 Period forcering förångningsfläktar vid maximal hastighet: 0 = inaktiverad funktion min I R/W CnF CnF Def Min Max UOM Typ CAREL SVP Modbus SVP R/W H0 Serial adress I R Konfiguration AUX1 0 Larmutgång NC 1 Larmutgång NO 2 Aktiverat med knapp AUX 1 3 Extra 4 Avfrostning förångare 2 5 Pump down ventil 6 Kondensorfläkt 7 Startfördröjning kompressor 8 ON/OFF styrning utgång 1 9 ON/OFF styrning utgång 2 H1 10 Larmutgång I R/W 11 Larmutgång 2 12 Ingen funktion 13 Start kompressor 2 14 Start kompressor 2 rotation 15 Utgång fuktstyrning 16 Reverse utgång 1 17 Utgång styrd via tid-band 18 ON/OFF kontroll utgång 3 19 Reverse utgång för avfuktning 20 Extern avfukting 21 Reverse utgång 2 (steg 2 uppvärmning) Buzzer 0 H4 0 relativ D R/W 1 absolut Instruktionsmanual / Carel UltraCella /

18 CnF Def Min Max UOM Typ CAREL SVP Modbus SVP R/W H5 Konfiguration AUX2 0 Larmutgång NC 1 Larmutgång NO 2 Aktiverat med knapp AUX 2 3 Extra 4 Avfrostning förångare 2 5 Pump down ventil 6 Kondensorfläkt 7 Startfördröjning kompressor 8 ON/OFF styrning utgång 1 9 ON/OFF styrning utgång 2 10 Larmutgång I R/W 11 Larmutgång 2 12 Ingen funktion 13 Start kompressor 2 14 Start kompressor 2 rotation 15 Utgång fuktstyrning 16 Utgång reverse 17 Utgång styrd via tid-band 18 ON/OFF kontroll utgång 3 19 Reverse utgång för avfuktning 20 Extern avfukting 21 Reverse utgång 2 (steg 2 uppvärmning) H6 Blockering av knappar 0 alla knappar aktiva 1 SET blockerat 2 DEF blockerat 4-8 AUX 1 blockerat I R/W 16 PRG+SET blockerade 32 AUX 2 blockerat 64 ON/OFF blockerat 128 Belysning blockerat 255 Alla knappar blockerade HO1 Konfiguration analogutgång Y1 0 Avaktiverat 1 Extern analog utgång I R/W 2 Förångarfläkt styrd via Sd 3 Kondensorfläkt H7 BMS Protokoll 0 CAREL Modbus I R/W 1 Modbus H10 BMS Baudrate bit/s A R/W H11 BMS Stop bits 1 [1 bit di stop] A R/W 2 [2 di bit di stop] H12 BMS parity 1 [odd] 2 [even] A R/W 18 Instruktionsmanual / Carel UltraCella /

19 CnF Def Min Max UOM Typ CAREL SVP Modbus SVP R/W H13 Konfiguration AUX 3 0 Larmutgång NC 1 Larmutgång NO 2 AUX 3 avaktiverat 3 Extra 4 Avfrostning förångare 2 5 Pump down ventil 6 Kondensorfläkt 7 Startfördröjning kompressor 8 ON/OFF styrning utgång 1 9 ON/OFF styrning utgång 2 10 Larmutgång Larmutgång 2 12 Ingen funktion 13 Start kompressor 2 14 Start kompressor 2 rotation 15 Utgång fuktstyrning 16 Utgång reverse 17 Utgång styrd via tid-band 18 ON/OFF kontroll utgång 3 19 Reverse utgång för avfuktning 20 Extern avfukting 21 Reverse utgång 2 (steg 2 uppvärmning) Konfiguration AUX 4 0 Larmutgång NC 1 Larmutgång NO 2 AUX 4 avaktiverat 3 Extra 4 Avfrostning förångare 2 5 Pump down ventil 6 Kondensorfläkt 7 Startfördröjning kompressor 8 ON/OFF styrning utgång 1 9 ON/OFF styrning utgång 2 10 Larmutgång Larmutgång 2 12 Ingen funktion 13 Start kompressor 2 14 Start kompressor 2 rotation 15 Utgång fuktstyrning 16 Utgång reverse 17 Utgång styrd via tid-band 18 ON/OFF kontroll utgång 3 19 Reverse utgång för avfuktning 20 Extern avfukting 21 Reverse utgång 2 (steg 2 uppvärmning) H15 Konfigurering Reläutgång R2 0 Kompressorrelä 1 Avfrostningsrelä 2 Fläktrelä 3 Belysningsrelä AUX1 5 AUX2 6 AUX3 7 AUX4 H16 Konfigurering Reläutgång R1 0 Kompressorrelä 1 Avfrostningsrelä 2 Fläktrelä 3 Belysningsrelä 4 AUX1 5 AUX2 6 AUX3 7 AUX Instruktionsmanual / Carel UltraCella /

20 CnF Def Min Max UOM Typ CAREL SVP Modbus SVP R/W H17 Konfigurering Reläutgång R3 0 Kompressorrelä 1 Avfrostningsrelä 2 Fläktrelä 3 Belysningsrelä AUX1 5 AUX2 6 AUX3 7 AUX4 H18 Konfigurering Reläutgång R4 0 Kompressorrelä 1 Avfrostningsrelä 2 Fläktrelä 3 Belysningsrelä AUX1 5 AUX2 6 AUX3 7 AUX4 H19 Konfigurering Reläutgång R5 0 Kompressorrelä 1 Avfrostningsrelä 2 Fläktrelä 3 Belysningsrelä AUX1 5 AUX2 6 AUX3 7 AUX4 H20 Konfigurering Reläutgång R6 0 Kompressorrelä 1 Avfrostningsrelä 2 Fläktrelä 3 Belysningsrelä AUX1 5 AUX2 6 AUX3 7 AUX4 tr1 Loggtemperatur 1 0 Ingen funktion 1 Sv 2 Sm 3 Sr 4 Sd I R/W 5 Sd2 6 SC 7 SA 8 Su tr2 Loggtemperatur 2 0 Ingen funktion 1 Sv 2 Sm 3 Sr 4 Sd I R/W 5 Sd2 6 SC 7 SA 8 Su trc Loggintervall min I R/W HcP HcP Def Min Max UOM Typ CAREL SVP Modbus SVP R/W HCE Aktivera Haccp 0 Avaktiverat D R/W 1 Aktiverat HCE Larmfördröjning HACCP min I R/W 20 Instruktionsmanual / Carel UltraCella /

21 rtc rtc Def Min Max UOM Typ CAREL SVP Modbus SVP R/W tce Aktivera RTC funktion 0 Avaktiverat D R/W 1 Aktiverat tct Datum/tid ändring Varierande åtgärd 0-1 eller D R/W Y Datum/tid: år I R/W m Datum/tid: månad I R/W d Datum/tid: datum I R/W h Datum/tid: timme I R/W n Datum/tid: minut I R/W tcl Visa klocka på nedre rad på display. 0 Avaktiverat D R/W 1 Aktiverat ddi Avfrostning dag 0 Avaktiverat 1 måndag 2 tisdag 3 onsdag 4 torsdag 5 fredag dag I R/W 6 lördag 8 Måndag-Fredag 9 Måndag-Lördag 10 Lördag-Söndag 11 Alla dagar hhi Avfrostning timme tim I R/W nni Avfrostning minut min I R/W don AUX aktivering via tid-band: dag dag I R/W hon AUX aktivering via tid-band: timme tim I R/W Mon AUX aktivering via tid-band: minut min I R/W hof Aux avaktivering via tid-band: dag dag I R/W MoF Aux avaktivering via tid-band: timme tim I R/W Aktivera AUX via tid-band H8 0 Avaktiverat D R/W 1 Aktiverat dsn Aktivera varierande börvärde via tid-band: dag dag A R/W hsn Aktivera varierande börvärde via tid-band: timme tim A R/W msn Aktivera varierande börvärde via tid-band: minut min A R/W hsf Avaktivera varierande börvärde via tid-band: timme tim A R/W msf Avaktivera varierande börvärde via tid-band: minut min A R/W Aktivera varierande börvärde via tid-band H9 0 Avaktiverat 1 Aktiverat D R/W dol dol Def Min Max UOM Typ CAREL SVP Modbus SVP R/W c12 Startfördröjning kompressor efter dörröppning DI1 0=OFF min I R/W d8d Start kompressor med öppen dörr DI1 aktiverat 30 c min I R/W Avaktivera dörrkontakt A3 0 Avaktiverat 1 Aktiverat D R/W tli Belysning på vid öppen dörr: tid min I R/W Belysningskontroll A4 0 dörrkontakt + belysningsknapp 1 belysningsknapp D 18 7 R/W Instruktionsmanual / Carel UltraCella /

22 GEF GEF Def Min Max UOM Typ CAREL SVP Modbus SVP R/W AS1 ON/OFF kontroll 1: Kontrollvärde konfiguration 0 Sm 1 Sd1 2 Sr 3 Sv 4 Sd2 5 Sc 6 SA A R/W 7 Su 8 Givare 2 generisk temperatur 9 Givare 3 generisk temperatur 10 Givare 4 generisk temperatur 11 Givare 5 generisk temperatur 12 givare 4 generisk fukt 13 givare 5 generisk fukt 14 givare 4 generisk tryck r1s ON/OFF kontroll: typ 0 Direkt kyla D R/W 1 Värme SS1 ON/OFF Kontroll 1: Börvärde , C/ F %rh A R/W bars/psi rs1 OM/OFF Kontroll 1: Differens C/ F %rh bars/psi A R/W AL1 ON/OFF Kontroll 1: Lägre larmgräns 0.0 AH1 ON/OFF Kontroll 1: Högre larmgräns , , C/ F %rh bars/psi C/ F %rh bars/psi A R/W A R/W Ad1 ON/OFF Kontroll 1: Larmfördröjning min A R/W AS2 ON/OFF kontroll 1: Kontrollvärde konfiguration 0 Sm 1 Sd1 2 Sr 3 Sv 4 Sd2 5 Sc 6 SA A R/W 7 Su 8 Givare 2 generisk temperatur 9 Givare 3 generisk temperatur 10 Givare 4 generisk temperatur 11 Givare 5 generisk temperatur 12 givare 4 generisk fukt 13 givare 5 generisk fukt 14 givare 4 generisk tryck r2s ON/OFF kontroll: typ 0 Direkt kyla D R/W 1 Värme SS2 ON/OFF Kontroll 1: Börvärde , C/ F %rh A R/W bars/psi rs2 OM/OFF Kontroll 1: Differens C/ F %rh bars/psi A R/W AL2 ON/OFF Kontroll 1: Lägre larmgräns , C/ F %rh bars/psi A R/W 22 Instruktionsmanual / Carel UltraCella /

23 GEF Def Min Max UOM Typ CAREL SVP Modbus SVP R/W AH2 ON/OFF Kontroll 1: Högre larmgräns , C/ F %rh bars/psi A R/W Ad2 ON/OFF Kontroll 1: Larmfördröjning min A R/W AM1 Modulerande kontroll: Kontrollvärde konfiguration 0 Sm 1 Sd1 2 Sr 3 Sv 4 Sd2 5 Sc 6 SA A R/W 7 Su 8 Givare 2 generisk temperatur 9 Givare 3 generisk temperatur 10 Givare 4 generisk temperatur 11 Givare 5 generisk temperatur 12 givare 4 generisk fukt 13 givare 5 generisk fukt 14 givare 4 generisk tryck r1m ON/OFF kontroll: typ 0 Direkt kyla D R/W 1 Värme SM1 ON/OFF Kontroll 1: Börvärde , C/ F %rh A R/W bars/psi rc1 OM/OFF Kontroll 1: Differens C/ F %rh bars/psi A R/W r1m SL1 SH1 Modulerande kontroll: Modulerande område mellan SL1-SH1 Modulerande kontroll: minsta refferens modulerande utgång Modulerande kontroll: högsta refferens modulerande utgång AL3 Modulerande kontroll: Lägre larmgräns 0.0 AH3 Modulerande kontroll: Högre larmgräns C/ F %rh bars/psi A R/W SH1 % A R/W 100 SL1 100 % A R/W -50 0, , C/ F %rh bars/psi C/ F %rh bars/psi A R/W A R/W Ad3 Modulerande kontroll: Larmfördröjning min A R/W AA1 Larm 1: Välj område 0 DI2 (A5=15) 1 Virtuell givare (Sv) fel (re) 2 Givare S1 (Sm) fel (E0) 3 Givare S2 fel (E1) 4 Givare S3 fel (E2) 5 Givare S4 fel (E3) A R/W 6 Givare S5 fel (E4) 7 Lågtrycklarm (LP) 8 Externt larm (IA) 9 Lågtemperaturlarm (LO) 10 Högtemperaturlarm (HI) 11 Hög kondenseringstemp (CHt) r1a Larm 1: Logik 0 NO Normal open D R/W 1 NC Normal close Ad4 Larm 1: fördröjning min A R/W Instruktionsmanual / Carel UltraCella /

24 GEF Def Min Max UOM Typ CAREL SVP Modbus SVP R/W AA2 Larm 1: Välj område 0 DI2 (A5=15) 1 Virtuell givare (Sv) fel (re) 2 Givare S1 (Sm) fel (E0) 3 Givare S2 fel (E1) 4 Givare S3 fel (E2) 5 Givare S4 fel (E3) A R/W 6 Givare S5 fel (E4) 7 Lågtrycklarm (LP) 8 Externt larm (IA) 9 Lågtemperaturlarm (LO) 10 Högtemperaturlarm (HI) 11 Hög kondenseringstemp (CHt) r2a Larm 2: Logik 0 NO Normal open D R/W 1 NC Normal close Ad5 Larm 2: fördröjning min A R/W EVO EVO Def Min Max UOM Typ CAREL SVP Modbus SVP R/W P1 Aktivera EVD modul 0 Avaktiverat D R/W 1 Aktivera P1t Val av givare S1 0 Ratiom. 0-5V 4-20mA fjärr (remote) I R/W mA 4-20mA externt P1M Hösta gränsvärde givare S bar/psi A R/W P1n Lägsta gränsvärde givare S bar/psi A R/W Pvt Val av ventil 1 CAREL EXV 2 Alco ex4 3 Alco ex5 4 Alco ex6 5 Alco ex7 6 Alco ex8 330hz 7 Alco ex8 500hz 8 Sporlan sei Sporlan sei Sporlan sei Sporlan sei Sporlan seh Sporlan seh Danfoss ets b 15 Danfoss ets 50b 16 Danfoss ets 100b 17 Danfoss ets Danfoss ets CAREL EXV kopplat ihop 20 Sporlan ser(i) g,j,k 21 Danfoss ccm Danfoss ccm I R/W 24 Instruktionsmanual / Carel UltraCella /

25 EVO Def Min Max UOM Typ CAREL SVP Modbus SVP R/W PH Köldmedium 1 R22 2 R134a 3 R404A 4 R407C 5 R410A 6 R507A 7 R290 8 R600 9 R600a 10 R R R R I R/W 14 R417A 15 R422D 16 R413A 17 R422A 18 R423A 19 R407A 20 R427A 21 R245Fa 22 R407F 23 R32 24 HTR01 25 HTR02 PrE Typ av reglering 1 centralt kylsystem disk/rum 2 egen kompressor disk/rum I R/W 3 Instabilt kylsystem disk/rum 4 Subkritiskt kylsystem Co2 PO EVD Modbus Adress I R/W P3 Överhettnig börvärde K A R/W P4 Proportionell förstärkning A R/W P5 Integraltid sek A R/W P6 Derivationstid: sek A R/W P7 LowSH: Larmgräns låg överhettning K A R/W P8 LowSH: Överhettningsskydd intergraltid sek A R/W P9 LowSH: Låg överhettning larmfördröjning sek A R/W PL1 LOP: Larmgräns låg förångningstemperatur C/ F A R/W PL2 LOP: Intergraltid sek A R/W PL3 LOP: Larmfördröjning låg förångningstemperatur sek I R/W PM1 MOP: Larmgräns hög förångningstemperatur C/ F A R/W PM2 MOP: Integraltid sek A R/W PM3 MOP: Larmfördröjning hög förångningstemperatur sek I R/W cp1 Ventilöppning vid start % % A R/W Pdd Tid för bibehållande av initial position av 10 ventil efter avfrostning 0 60 min I R/W PSb Vintilen position i Stand-by läge steg A R/W Pnr Återställ EVD inställningar till fabriksinställning = D R/W Instruktionsmanual / Carel UltraCella /

26 ICE ICE Def Min Max UOM Typ CAREL SVP Modbus SVP R/W IPE Aktivera EVDice kommunikation 0 Avaktiverat D R/W 1 Aktivera IrE Typ av reglering 1 Mångfaldigt system disk/rum 2 AC/Chiller m. plattv.växlare 3 AC/Chiller tubepannv. växlare (2,3,4,5 6 visas endast i Service - I R/W 4 AC/Chiller m. lamellv.växlare 5 Används ej 6 Används ej display Pgd) IP3 Överhettning börvärde 11 IC1 99 K A R/W PH Köldmedium 1 R22 2 R134a 3 R404A 4 R407C 5 R410A 6 R507A 7 R290 8 R600 9 R600a 10 R R R I R/W 13 R R417A 15 R422D 16 R413A 17 R422A 18 R423A 19 R407A 20 R427A 21 R245Fa 22 R407F 23 R32 IS1 Val av givare S1 1 1 till 4.2barg tiill 9.3barg 3-1 till 9.3barg 4 0 till 17.3barg till 34.2barg 6 0 till 34.5barg I R/W 7 0 till 45barg 8 1 till 12.8barg 9 0 till 20.7 barg till 43.0 barg 11 Används ej ICP PID: Proportionell förstärkning A R/W Iti PID: Integraltid sek I R/W IC1 LowSH: Larmgräns låg överhettning 5-9 IP3 C/ F A R/W IC2 LowSH: Itegraltid sek A R/W IC3 LOP: Larmgräns för låg förångningstemperatur IC5 C/ F A R/W IC4 LOP: Integraltid sek A R/W IC5 MOP: Larmgräns för hög förångningstemperatur 50 IC3 392 C/ F A R/W IC6 MOP: Integraltid sek A R/W IC7 MOP: MOP avstängning vid temperatur C/ F A R/W IC8 Lågtemperatur larm sugledning C/ F A R/W IIA Aktivera applikation modiferingsläge 0 Avaktiverat 1 Aktivera I R/W 26 Instruktionsmanual / Carel UltraCella /

27 ICE Def Min Max UOM Typ CAREL SVP Modbus SVP R/W IU1 Aktivera manuell styrning av ventil 0 Avaktiverat D R/W 1 Aktivera IU2 Ventil Manuell position steg I R/W IU3 Ventil kontroll steg I R/W steg IU4 Ventil öppningsgrad vid start % I R/W In1 Serial adress Ice I R/W ICG Aktivera EVDice reglering 0 Avaktiverat 1 Aktivera I R/W Ultra 3PH Modul Ultra 3PH Modul Def Min Max UOM Typ CAREL SVP Modbus SVP R/W ch1 3PH modul serial adress I R/W ch2 3PH modul offset serial adress I R/W Typ av 3PH applikation ch3 0 Endast förångare I R/W 1 Full applikation Sd1 givare kopplingsposition ca1 0 Ultracella D R/W 1 3PH Modul Sd2 givare kopplingsposition ca2 0 Ultracella D R/W 1 3PH Modul Sc givare kopplingsposition (endast 3PH ca3 full applikation) 0 Ultracella D R/W 1 3PH Modul Aktivera 3PH modul cen 0 Avaktiverat D R/W 1 Aktiverat HACCP larm (multifunktionsmeny) HACCP larm (MULTIFUNKTIONS MENY) Def Min Max UOM Typ CAREL SVP Modbus SVP R/W Datum/Tid senaste HA larm: Dag dag I R HA Datum/Tid senaste HA larm: Timme tim I R Datum/Tid senaste HA larm: Minut min I R Datum/Tid nästsenaste HA larm: Dag dag I R HA1 Datum/Tid nästsenaste HA larm: Timme tim I R Datum/Tid nästsenaste HA larm: Minut min I R Datum/Tid tredje senaste HA larm: Dag dag I R Datum/Tid tredje senaste HA larm: HA2 Timme tim I R Datum/Tid tredje senaste HA larm: Minut min I R Han Antal HA Larm I R Datum/Tid senaste HF larm: Dag dag I R HF Datum/Tid senaste HF larm: Timme tim I R Datum/Tid senaste HF larm: Minut min I R Datum/Tid nästsenaste HF larm: Dag dag I R HF1 Datum/Tid nästsenaste HF larm: Timme tim I R Datum/Tid nästsenaste HF larm: Minut min I R Datum/Tid tredje senaste HF larm: Dag dag I R HF2 Datum/Tid tredje senaste HF larm: Timme tim I R Datum/Tid tredje senaste HF larm: Minut min I R HFn Antal HF Larm I R Hcr Återställ HACCP larm D R/W Instruktionsmanual / Carel UltraCella /

28 Tekniska data Tekniska data Matningsspänning 230V ac 50/60 Hz 11,3 VA, 50mA max Ingångar NTC 10 kω vid 25 C NTC HT 10 kω vid 25 C PT kω vid 25 C 0-10V 0-5V 4-20mA Digital In Potentialfri <10Ω 6mA Mått b x h x d 200 x 290 x 110 mm Reläutgångar (beroende på modell) EN AUX2 8A 2(2) A 250V AUX1 8A 2(2) A 250V LIGHT 16A 12(2) A 250V FAN 16A 12(2) A 250V DEF 2HP 10(10) A 250V COMP 2HP 10(10) A 250V Anslutningar Skruvplintar Max. 2,5 mm² Display och funktionsikoner 3 siffrors LED Område -99 / 999 USB 100mA 5V Host (A Connector) Summer Finns i alla modeller Realtidsklocka Finns i alla modeller ± 5.3 min/år vid 25 C Knappsats 10 knappars Täckta av polycarbonat etikett USB 100mA 5V Host (A connector) 28 Instruktionsmanual / Carel UltraCella /

29 Felsökning Felsökning Signaler - pågående funktioner Displaykod "PRO" "CtL" "CMP" "def" "ALM" "Fan" "CnF" "HcP" "rtc" dol "rcp" "GEF" EVO" "ICE" "3PH" Beskrivning Givarparametrar Kontrollparametrar Kompressorparametrar (driftrelä) Avfrostningsparametrar Larmparametrar Fläktparametrar Konfigurationsparametrar HACCP parametrar Klocka Dörr och belysningsfunktion (DI1, DI2, DI3) Parameteruppsättning (ladda upp/ner parametrar) till/från USB Generella funktioner t.ex (ON/OFF befukting/värme) EVD parameterar för elektronisk expansionsventil EVD parameterar för elektronisk expansionsventil inbyggd i förångare 3fas modul parametrar Larmkoder Buzzern är aktiverad om H4-parametern är aktiverad. Alarmreläet är aktiverat om någon av AUX 1 och AUX 2 ("H1" och "H5") har tilldelats funktionen för alarmrelä (normalt stängd eller öppen). Notera: Buzzern är inaktiverad om instrumentet är anslutet till något av Carels övervakningssystem. Displaykod Larmrelä Summer Återställning Felbeskrivning "re" Till Till Automatisk Givarfel virtuellt givarvärde (reglerande) "E0", "E1" Av Av Automatisk Fel på givare 1, fel på givare 2 (avfrostningsgivare) "E2","E3","E4" Av Av Automatisk Fel på givare 3, 4, 5 "LO", "HI" Till Till Automatisk Låg-, högtemperaturlarm "IA", "da" Till Till Automatisk Direkt larm dig. in, fördröjt larm dig.in "def" Av Av Automatisk Avfrostning "Ed1", "Ed2" Av Av Automatisk/Manuell Överskriden avfrostningstid på förångare 1 och 2 "LP" Till Till Automatisk/Manuell Lågtryckslarm "AtS" Till Till Automatisk/Manuell Autostart pumpdown "CHT" Till Till Manuell Larm hög kondensortemperatur "dor" Till Till Automatisk Alarm öppen dörr "Etc" Av Av Automatisk/Manuell Fel på realtidsklocka "EE", "EF" Av Av Automatisk EEPROM fel: instrumentparametrar, driftparametrar "Ld" Av Av Automatisk Uppladdning mjukvara "HA", "HF" Av Av Automatisk HACCP-alarm "LoG" Av Till Automatisk Nerladdnings fel temperaturloggar "upl", "dnl" Av Till Automatisk Fel uppladdning/nerladdning parameterar "SOF" Av Till Automatisk Misslyckad uppgradering på mjukvara "SHA" Till Till Automatisk EVD EVO Låg överhettning "LOA" Till Till Automatisk EVD EVO LOP Larm "MOA" Till Till Automatisk EVD EVO MOP Larm "EEA" Till Till Automatisk EVD EVO Motorfel expansionsventil "LSA" Till Till Automatisk EVD EVO Larm för låg insugningstemperatur "Hit" Till Till Automatisk EVD EVO Hög kondenseringstemperatur "ES1" Till Till Automatisk EVD EVO Givarfel S1 "ES2" Till Till Automatisk EVD EVO Givarfel S2 "ES3" Till Till Automatisk EVD EVO Givarfel S3 "ES4" Till Till Automatisk EVD EVO Givarfel S4 "bat" Till Till Automatisk EVD EVO Batterifel "EEE" Till Till Automatisk EVD EVO Batterifel Instruktionsmanual / Carel UltraCella /

30 Felsökning Displaykod Larmrelä Summer Återställning Felbeskrivning "EIC" Till Till Automatisk EVD EVO Ventil hinner inte stänga för fullt "EEC" Till Till Automatisk EVD EVO Ventil stänger i nödläge "EFu" Till Till Automatisk EVD EVO Mjukvara ej kompatibel "ECn" Till Till Automatisk EVD EVO Konfiguration fel "ELE" Till Till Automatisk EVD EVO ej ansluten till Ultracella "ALM" Av Till Automatisk Fel nerladdning larmloggar till USB "EPE" Till Till Automatisk 3Fas modul ej ansluten till Ultracella "EP0" Till Till Automatisk Givarfel Sd1 3fas modul "EP1" Till Till Automatisk Givarfel Sd2 3fas modul "EPn" Till Till Automatisk Konfigurationsfel 3fas modul "EPM" Till Till Manuell Larm motorskydd "EPU" Till Till Manuell Larm Hög/lågtryck (kriwan) "AUH", "AUL" Till Till Automatisk Larm hög/lågfuktighet "GH1","GL1" Till Till Automatisk Hög/Låg larmgräns generiskfunktion 1 ON/OFF "GH2","GL2" Till Till Automatisk Hög/Låg larmgräns generiskfunktion 2 ON/OFF "GH3","GL3" Till Till Automatisk Hög/Låg larmgräns generiskfunktion 3 modulerande "GA1","GA2" Till Till Automatisk Larm generiskfunktion "1" "2" digital ingång (DI2/DI3) "IA1" Till Till Automatisk EVD ICE givarfel S1 "IA2" Till Till Automatisk EVD ICE givarfel S2 "IE1" Till Till Automatisk EVD ICE MOP larm "IE2" Till Till Automatisk EVD ICE LOP larm "IE3" Till Till Automatisk EVD ICE Låg överhettning "IE4" Till Till Automatisk EVD ICE Lågtemperaturlarm sugledning "IE5" Till Till Automatisk EVD ICE Nödstängning ventil Ultracap "IE6" Till Till Automatisk EVD ICE Styrd via DI om ej ansluten till Ultracella "IE7" Till Till Automatisk EVD ICE spännings fel i Ultracap "IE8" Till Till Automatisk EVD ICE Ventil hinner inte stänga för fullt "IEE" Till Till Automatisk EVD ICE Eprom fel "ILE" Till Till Automatisk EVD ICE ej ansluten till Ultracella "IEC" Till Till Automatisk EVD ICE konfigurations fel "IEM" Till Till Manuell EVD ICE signal konflikt mot Ultracella 30 Instruktionsmanual / Carel UltraCella /

31 Elschema Elschema Instruktionsmanual / Carel UltraCella /
