1 LBP-800 Laserskrivare Komma igång VIKTIGT: Läs noga igenom den här handboken innan du använder skrivaren. Spara handboken för framtida bruk.

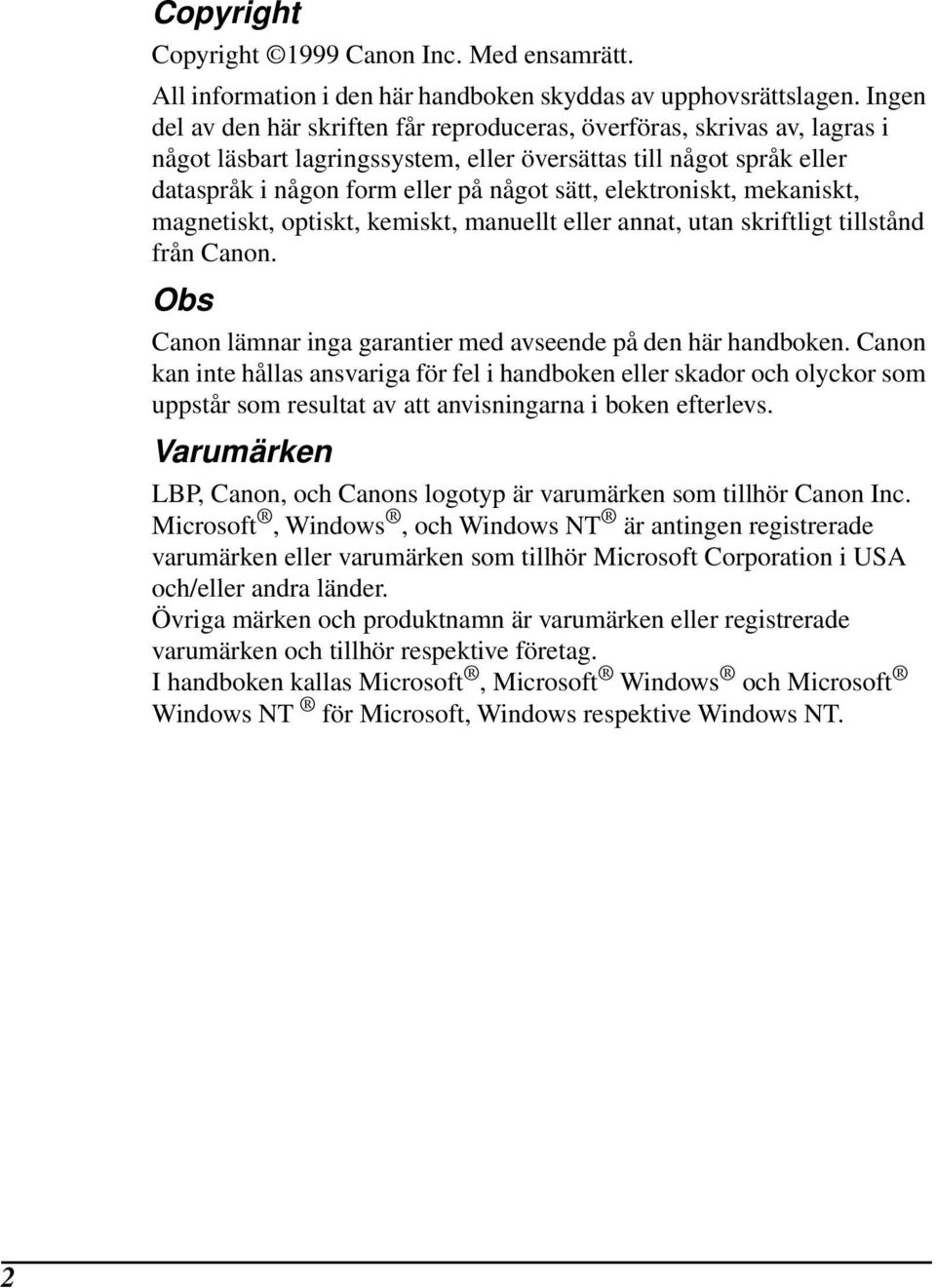

2 Copyright Copyright 1999 Canon Inc. Med ensamrätt. All information i den här handboken skyddas av upphovsrättslagen. Ingen del av den här skriften får reproduceras, överföras, skrivas av, lagras i något läsbart lagringssystem, eller översättas till något språk eller dataspråk i någon form eller på något sätt, elektroniskt, mekaniskt, magnetiskt, optiskt, kemiskt, manuellt eller annat, utan skriftligt tillstånd från Canon. Obs Canon lämnar inga garantier med avseende på den här handboken. Canon kan inte hållas ansvariga för fel i handboken eller skador och olyckor som uppstår som resultat av att anvisningarna i boken efterlevs. Varumärken LBP, Canon, och Canons logotyp är varumärken som tillhör Canon Inc. Microsoft, Windows, och Windows NT är antingen registrerade varumärken eller varumärken som tillhör Microsoft Corporation i USA och/eller andra länder. Övriga märken och produktnamn är varumärken eller registrerade varumärken och tillhör respektive företag. I handboken kallas Microsoft, Microsoft Windows och Microsoft Windows NT för Microsoft, Windows respektive Windows NT. 2

3 Innehåll Använda dokumentationen till LBP Använda Online-dokumentationen... 5 Kontroll av förpackningens innehåll... 6 Identifiera delarna... 7 Framifrån... 7 Bakifrån... 7 Placera skrivaren... 8 Lyfta skrivaren... 8 Installera kassett EP Montera/ta bort pappersstöden Koppla skrivaren till datorn Koppla till elnätet Välja pappersutmatning Utmatning med textsidan nedåt Utmatning med textsidan uppåt Fylla på papper i universalfacket Installera CAPT CD-ROM-installation för Windows 95/ Gruppen Canon CAPT-verktyg Skriva ut Svenska Innehåll 3

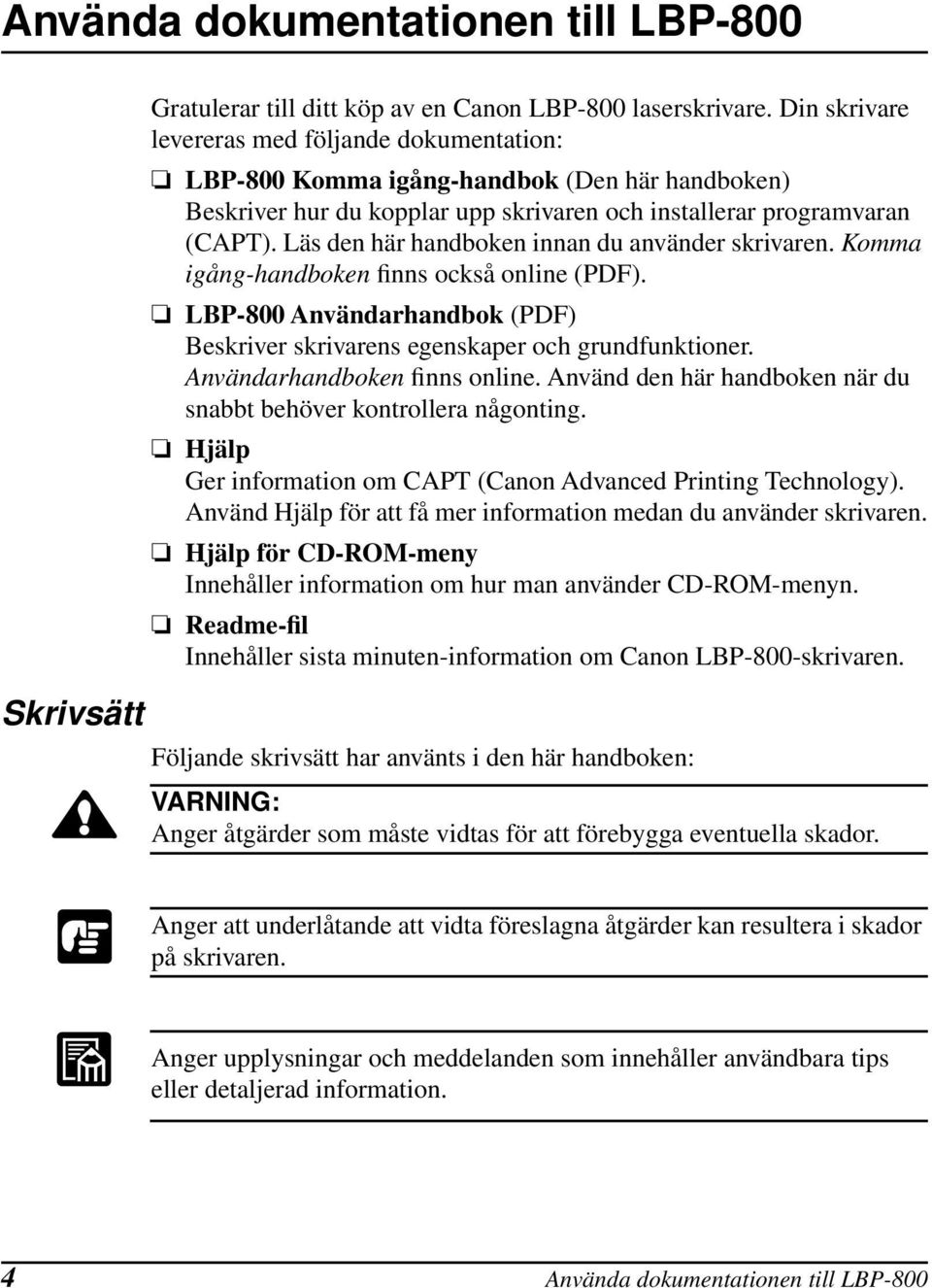

4 Använda dokumentationen till LBP-800 Skrivsätt Gratulerar till ditt köp av en Canon LBP-800 laserskrivare. Din skrivare levereras med följande dokumentation: LBP-800 Komma igång-handbok (Den här handboken) Beskriver hur du kopplar upp skrivaren och installerar programvaran (CAPT). Läs den här handboken innan du använder skrivaren. Komma igång-handboken finns också online (PDF). LBP-800 Användarhandbok (PDF) Beskriver skrivarens egenskaper och grundfunktioner. Användarhandboken finns online. Använd den här handboken när du snabbt behöver kontrollera någonting. Hjälp Ger information om CAPT (Canon Advanced Printing Technology). Använd Hjälp för att få mer information medan du använder skrivaren. Hjälp för CD-ROM-meny Innehåller information om hur man använder CD-ROM-menyn. Readme-fil Innehåller sista minuten-information om Canon LBP-800-skrivaren. Följande skrivsätt har använts i den här handboken: VARNING: Anger åtgärder som måste vidtas för att förebygga eventuella skador. Anger att underlåtande att vidta föreslagna åtgärder kan resultera i skador på skrivaren. Anger upplysningar och meddelanden som innehåller användbara tips eller detaljerad information. 4 Använda dokumentationen till LBP-800

5 Använda Online-dokumentationen För att kunna läsa PDF-filerna måste du placera CD-skivan i datorns CD-ROM-enhet. CD-ROM Menu visas automatiskt. Svenska Klicka på knappen CD-ROM Menu Help för att komma åt hjälpen i CD-ROM-menyn. För att komma åt dokumentationen till LBP-800 klickar du på knappen LBP-800 Manuals. Du måste ha Adobe Acrobat Reader installerat för att kunna läsa handboken. Om du vill installera Adobe Acrobat Reader, klickar du på knappen Installera Acrobat Reader och anger vilken språkmapp du vill installera. Dubbelklicka på.exe-filen i mappen. Adobe Acrobat Reader installeras på det språk du valt. Vill du ha information om hur man använder Acrobat Reader väljer du Online Guide i hjälpmenyn i Acrobat Reader. Systemkrav Innan du installerar programvaran till LBP-800 Laserskrivare måste du kontrollera att din dator har minst följande konfiguration: Pentium PC med Windows 95/98 eller Windows NT 4.0/2000. En Pentium 200 MMX-processor eller snabbare rekommenderas. 16 MB RAM (32 MB för Windows NT 4.0/2000) och 15 MB tillgängligt diskutrymme. 24 MB RAM (48 MB för Windows NT 4.0, 128 MB för Windows 2000) rekommenderas. Skärm med 640 x 480 punkters upplösning och minst 16 färger. En standardparallellport och en CD-ROM-enhet. Ljudkort (om du vill höra ljudmeddelandena). Använda dokumentationen till LBP-800 5

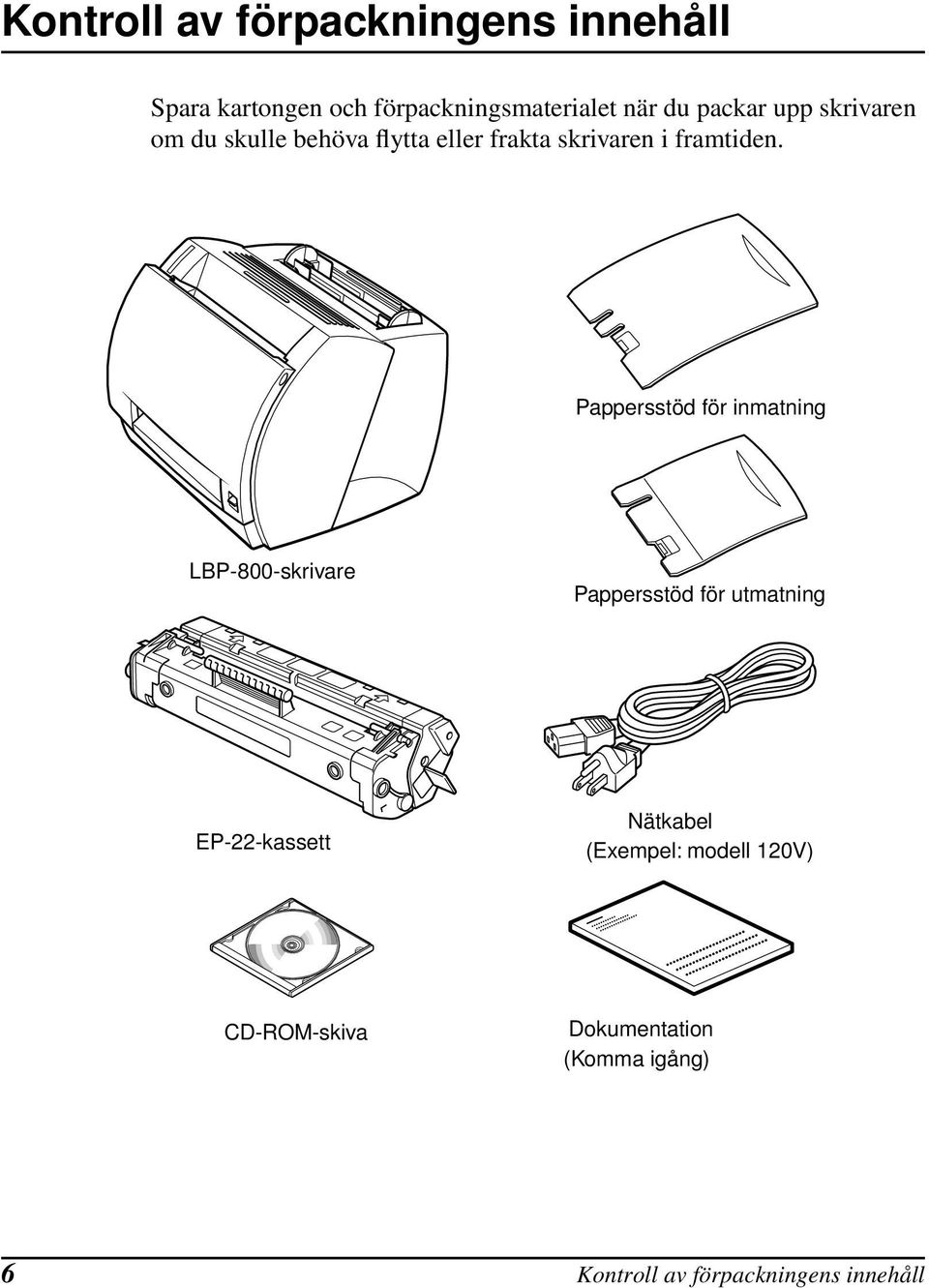

6 Kontroll av förpackningens innehåll Spara kartongen och förpackningsmaterialet när du packar upp skrivaren om du skulle behöva flytta eller frakta skrivaren i framtiden. Pappersstöd för inmatning LBP-800-skrivare Pappersstöd för utmatning EP-22-kassett Nätkabel (Exempel: modell 120V) CD-ROM-skiva Dokumentation (Komma igång) 6 Kontroll av förpackningens innehåll

7 Identifiera delarna Framifrån Svenska Pappersstöd för inmatning Utmatning med textsidan nedåt pappersstöd Utmatningsspringa för textsidan nedåt Främre lock Universalfack Pappersguider Manuell inmatningsöppning Utmatningsspringa för utskrifter med textsidan uppåt Väljare för pappersutmatning Bakifrån Strömbrytare Eluttag Parallellport gränssnittskontakt Identifiera delarna 7

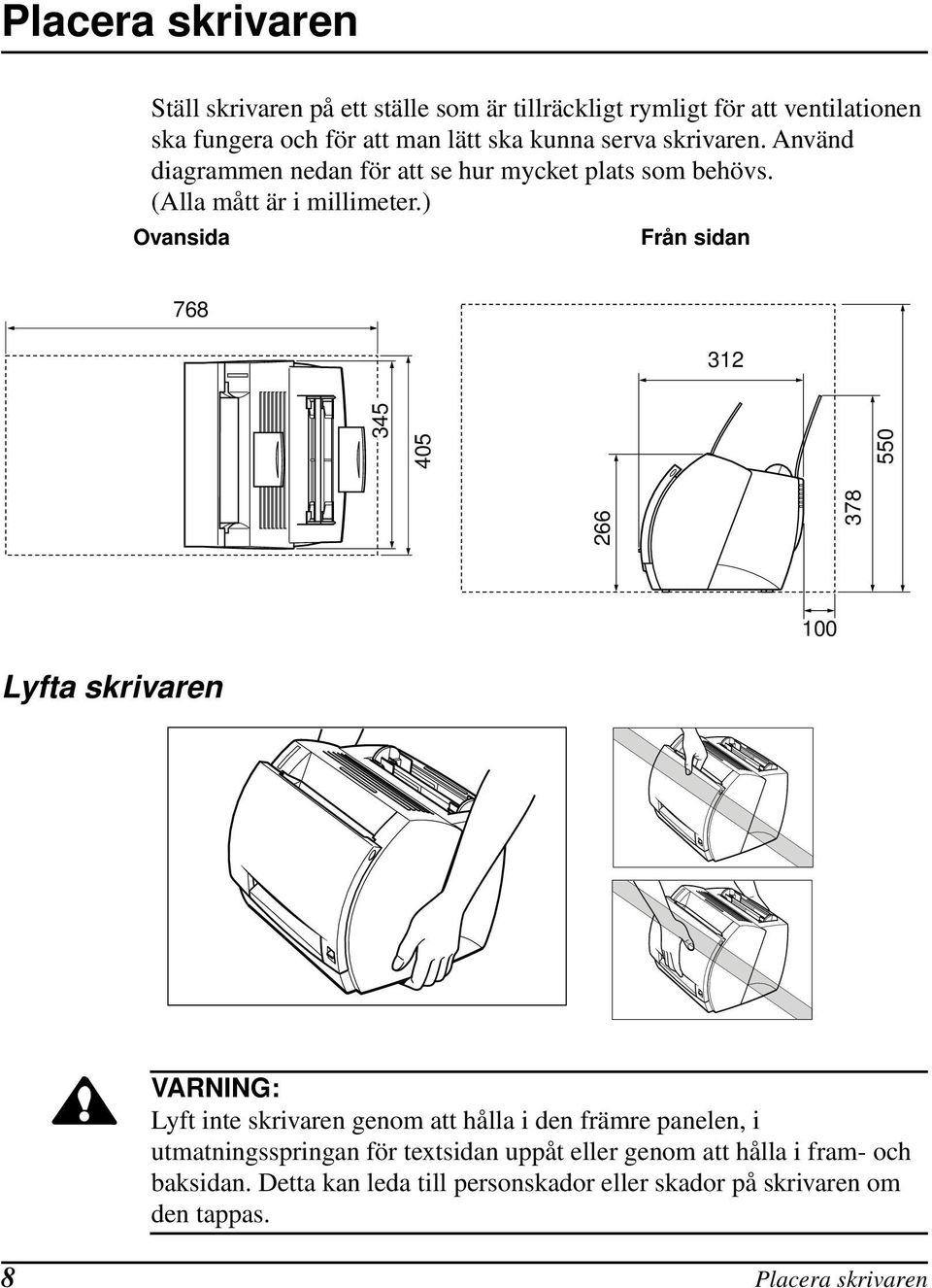

8 Placera skrivaren Ställ skrivaren på ett ställe som är tillräckligt rymligt för att ventilationen ska fungera och för att man lätt ska kunna serva skrivaren. Använd diagrammen nedan för att se hur mycket plats som behövs. (Alla mått är i millimeter.) Ovansida Från sidan Lyfta skrivaren VARNING: Lyft inte skrivaren genom att hålla i den främre panelen, i utmatningsspringan för textsidan uppåt eller genom att hålla i fram- och baksidan. Detta kan leda till personskador eller skador på skrivaren om den tappas. 8 Placera skrivaren

9 Installera kassett EP-22 Kassett EP-22 innehåller en fotokänslig del, trumma, vars egenskaper liknar de hos fotografisk film. Den innehåller också svart kolpulver som kallas toner. Trumman är extremt ljuskänslig och kan förstöras om den utsätts för ljus. Utskrifterna kan försämras om tonern klumpar sig eller fördelar sig ojämnt i kassetten. Följ instruktionerna nedan för hur kassetten bör hanteras. Öppna inte kassettens skyddspåse förrän du är färdig att installera kassetten i skrivaren. Spara skyddspåsen. Du kan behöva packa ner och transportera kassetten vid senare tillfällen. Utsätt inte kassetten för direkt solljus. Utsätt inte kassetten för starkt ljus eller dagsljus längre tid än fem minuter. Öppna inte skyddslocket till trumman på kassetten. Om locket är öppet och trumman skadas kan utskriften försämras. Svenska Rör inte trummans skyddslock. Korrekt hantering Felaktig hantering Installera kassett EP-22 9

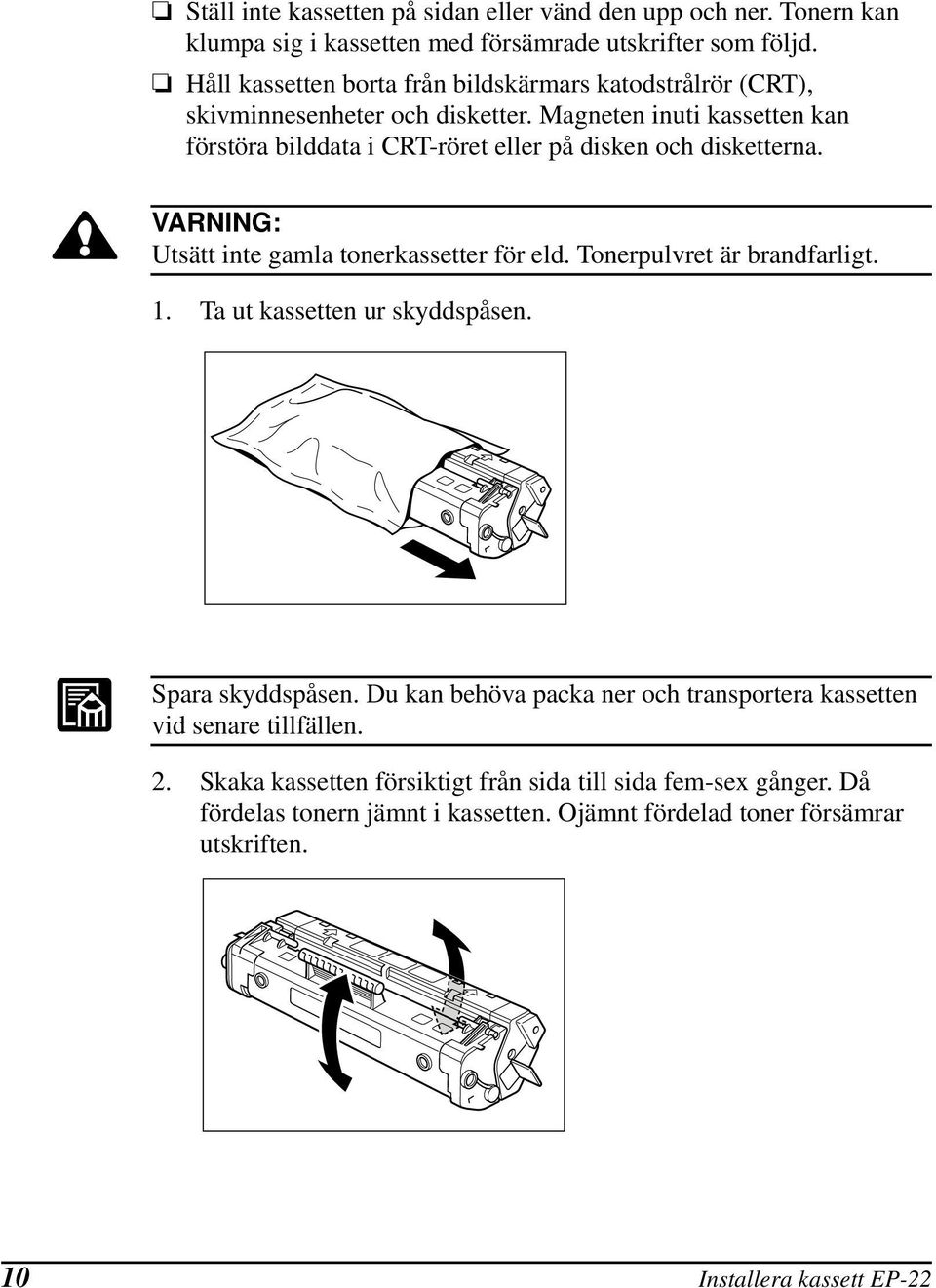

10 Ställ inte kassetten på sidan eller vänd den upp och ner. Tonern kan klumpa sig i kassetten med försämrade utskrifter som följd. Håll kassetten borta från bildskärmars katodstrålrör (CRT), skivminnesenheter och disketter. Magneten inuti kassetten kan förstöra bilddata i CRT-röret eller på disken och disketterna. VARNING: Utsätt inte gamla tonerkassetter för eld. Tonerpulvret är brandfarligt. 1. Ta ut kassetten ur skyddspåsen. Spara skyddspåsen. Du kan behöva packa ner och transportera kassetten vid senare tillfällen. 2. Skaka kassetten försiktigt från sida till sida fem-sex gånger. Då fördelas tonern jämnt i kassetten. Ojämnt fördelad toner försämrar utskriften. 10 Installera kassett EP-22

11 3. Placera kassetten på ett fast underlag. Dra fliken i änden av kassetten bakåt och vik den fram och tillbaka tills den lossnar. Svenska 4. Håll kassetten stadigt med ena handen medan du drar ut tätningsremsan åt det håll som anges i bilden nedan. Dra i den här riktningen Dra inom den här vinkeln Remsan kan gå av om den dras i en riktning som ligger utanför den angivna vinkeln. 5. Ta tag högt upp på det främre lockets båda sidor och dra försiktigt tills locket är helt öppet. Installera kassett EP-22 11

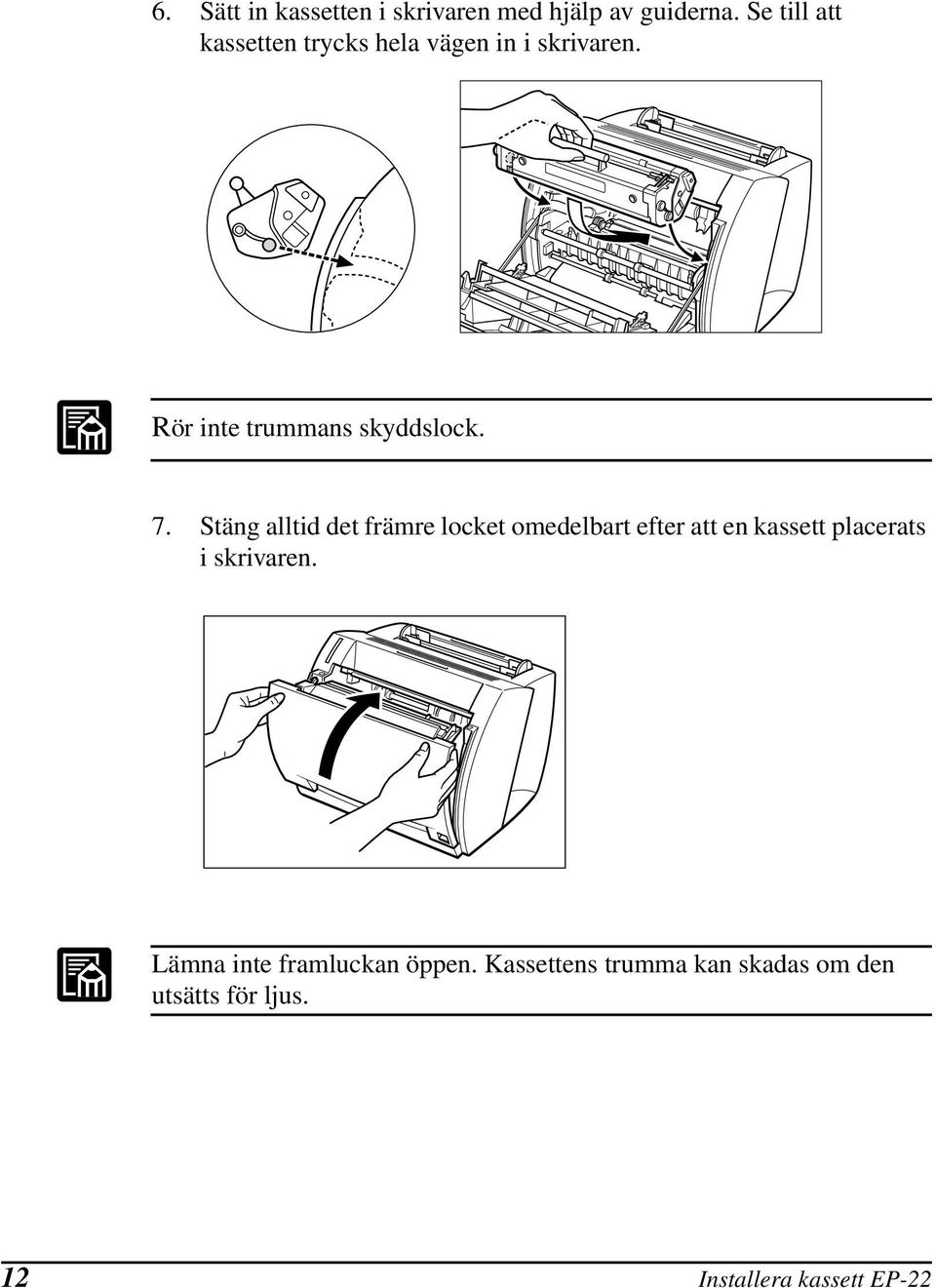

12 6. Sätt in kassetten i skrivaren med hjälp av guiderna. Se till att kassetten trycks hela vägen in i skrivaren. Rör inte trummans skyddslock. 7. Stäng alltid det främre locket omedelbart efter att en kassett placerats i skrivaren. Lämna inte framluckan öppen. Kassettens trumma kan skadas om den utsätts för ljus. 12 Installera kassett EP-22

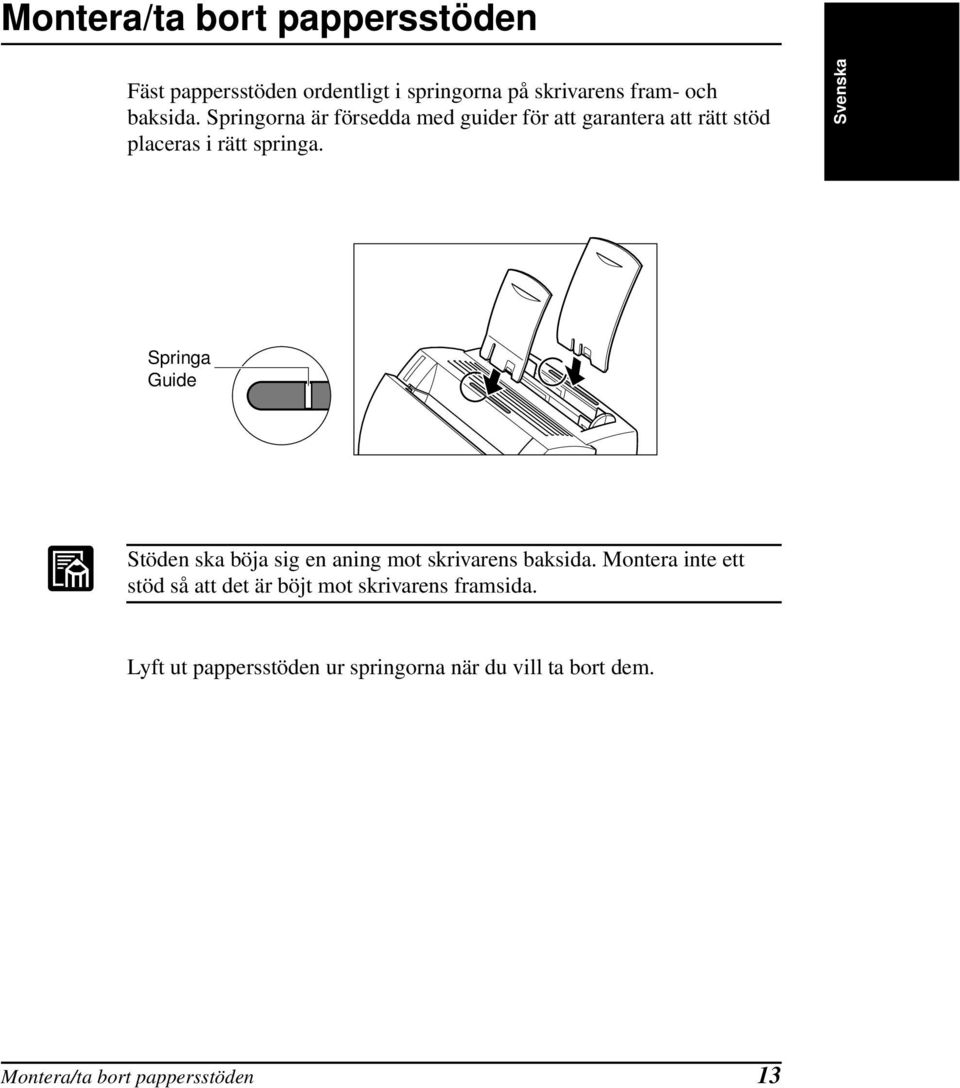

13 Montera/ta bort pappersstöden Fäst pappersstöden ordentligt i springorna på skrivarens fram- och baksida. Springorna är försedda med guider för att garantera att rätt stöd placeras i rätt springa. Svenska Springa Guide Stöden ska böja sig en aning mot skrivarens baksida. Montera inte ett stöd så att det är böjt mot skrivarens framsida. Lyft ut pappersstöden ur springorna när du vill ta bort dem. Montera/ta bort pappersstöden 13

14 Koppla skrivaren till datorn Innan du kopplar skrivaren till datorn måste du kontrollera att strömmen till skrivaren är avstängd. 1. Koppla den ena änden av gränssnittskabeln till skrivaren. Fäst kabeln genom att fästa de två kabelklämmorna på skrivaren i kontakten. VARNING: Innan du kopplar in eller drar ur gränssnittskabeln måste du se till att skrivaren är avstängd och att nätkabeln är urkopplad. 2. Koppla den andra änden av gränssnittskabeln till datorn. Du måste använda en dubbelriktad kabel för att programvaran (CAPT) ska kunna fungera ordentligt. 14 Koppla skrivaren till datorn

15 Koppla till elnätet Innan du sätter i kontakten måste du se till att den spänning som anges på skrivaren motsvarar spänningen i vägguttaget. 1. Plugga in nätkabeln i datorn. Svenska 2. Koppla den andra änden av nätkabeln till vägguttaget. 3. Slå på skrivaren genom att trycka på markeringen I. Slå av skrivaren genom att trycka på markeringen O. På-läge Av-läge Kontrollera följande om strömmen inte slås på fast att skrivaren är kopplad till vägguttaget: Stäng framluckan om den är öppen. Kontrollera att EP-22-kassetten är installerad. Om EP-22-kassetten är installerad, ta ut den och installera den igen. Återställ skrivaren genom att stänga av den med strömbrytaren och dra ut nätkabeln. Vänta i minst två sekunder, koppla sedan skrivaren till vägguttaget igen. Koppla till elnätet 15

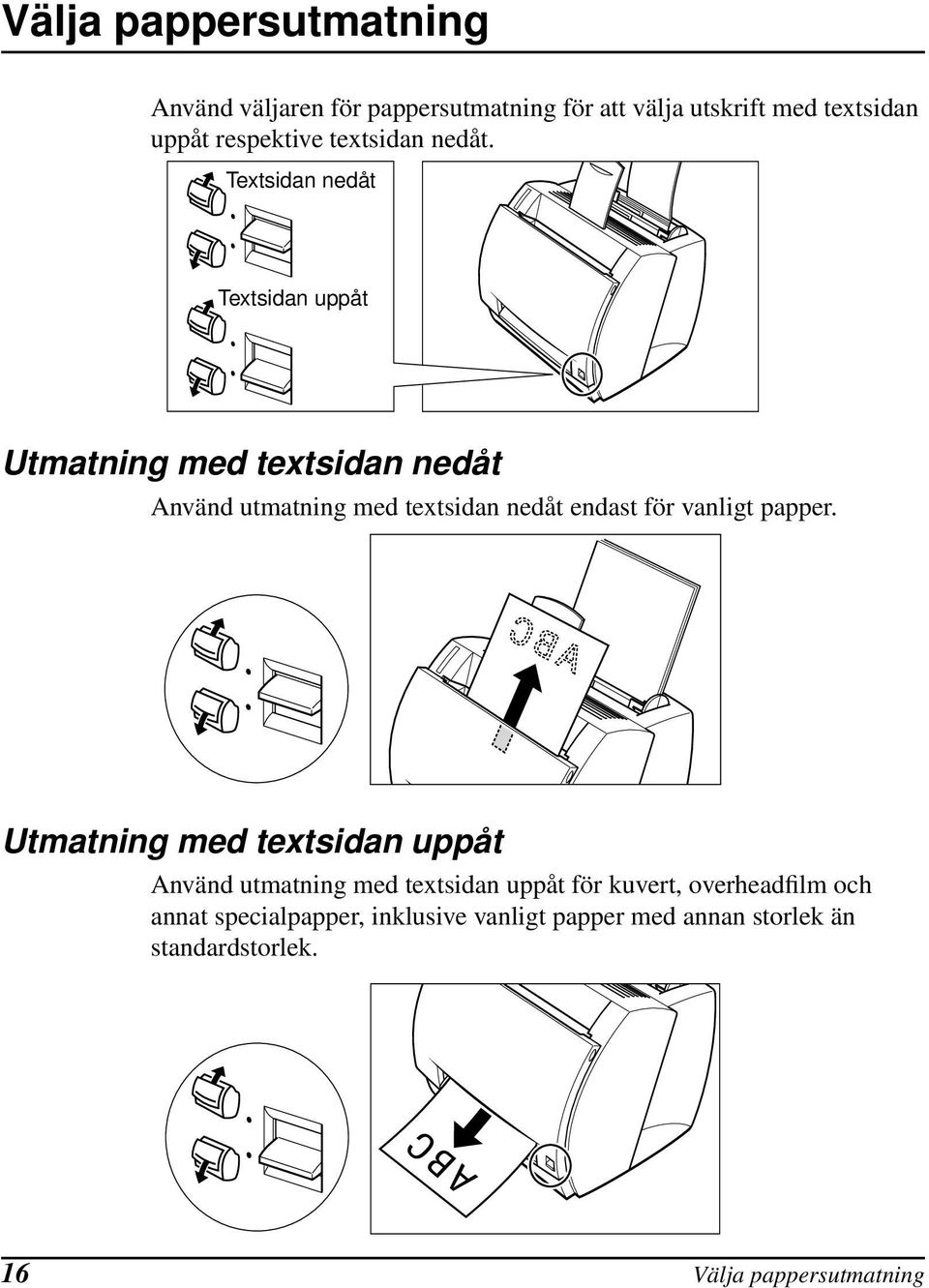

16 Välja pappersutmatning Använd väljaren för pappersutmatning för att välja utskrift med textsidan uppåt respektive textsidan nedåt. Textsidan nedåt Textsidan uppåt Utmatning med textsidan nedåt Använd utmatning med textsidan nedåt endast för vanligt papper. Utmatning med textsidan uppåt Använd utmatning med textsidan uppåt för kuvert, overheadfilm och annat specialpapper, inklusive vanligt papper med annan storlek än standardstorlek. 16 Välja pappersutmatning

17 Fylla på papper i universalfacket Universalfacket rymmer ungefär 75 g/m 2 papper för högvolymsutskrifter. Möjliga pappersstorlekar är Legal, Letter, A4, Executive och B5. Nedan beskrivs hur man laddar en pappersbunt. Svenska Se till att pappersstödet för inmatning är monterat i springan. 1. Förbered en pappersbunt och knacka den mot en slät yta så att inga papper sticker ut. 2. Placera pappersbunten så att den sida som utskriften ska skrivas ut på ligger mot skrivarens framsida. Papperets överkant ska ligga mot universalfackets botten. Skjut in bunten tills det tar stopp. Tvinga inte in papperet i skrivaren. Utskriften hamnar på den här sidan. Fylla på papper i universalfacket 17

18 3. Justera pappersguiderna efter pappersbuntens bredd. För papper med A4- eller Letter/Legal-storlek kan du ta hjälp av ikonerna i universalfacket för att justera pappersguiderna. Justera guiderna så att det inte finns något utrymme mellan någon av pappersguiderna och pappersbunten. När du fyller på papper, se till att ta bort kvarvarande papper ur universalfacket. Lägg ihop papperet från skrivaren med den nya pappersbunten innan du placerar papperna i skrivaren. Nu kan universalfacket förse skrivaren med papper. 18 Fylla på papper i universalfacket

19 Installera CAPT Innan du kan skriva ut med LBP-800-skrivaren måste du installera CAPT (Canon Advanced Printing Technology). Svenska CD-ROM-installation för Windows 95/98 Innan du installerar programvaran måste du göra följande: Koppla skrivaren till din dator. (Mer information finns på sida 14.) Koppla in skrivaren. (Mer information finns på sida 15.) Slå på skrivaren. (Mer information finns på sida 15.) Starta Windows 95 eller 98. Klicka på Avbryt om dialogrutan Hittade ny maskinvara (Guiden Lägg till ny maskinvara) visas. Mer information om hur du installerar CAPT i Windows NT 4.0/2000 eller i ett nätverk (eller andra installationsmetoder för Windows 95/98) finns i Användarhandboken online. 1. Sätt i CD-skivan i din CD-ROM-enhet. Canon LBP-800 CD-ROM Menu visas automatiskt. Om CD-ROM Menu inte visas automatiskt startar du den manuellt och kryssar för Kör CD-ROM Menu automatiskt. Installera CAPT 19

20 2. Klicka på knappen Installera Canon LBP-800. Dialogrutan Canon LBP-800 Installation visas. Klicka på Ja för att installera CAPT på det språk som visas. Fönstret Välkommen visas. 20 Installera CAPT
