1 S-3 Providing sustainable energy solutions worldwide Installations- och skötselanvisning BG

2 2 Bentone

3 General Innehåll 1. Allmän information 4 2. Tekniska data BG Brännaren är avsedd för att användas till: Dimensioner Beskrivning BG 700 M Beskrivning BG Generella instruktioner Allmänna anvisningar Installations- och skötselanvisning Instruktion Tillsyn och underhåll Uppstart Intrimning av anläggningen Installation Leveranskontroll Förberedelse för montage Gasdistribution Elanslutning Armaturschema Hantering och lyftinstruktion Montering av brännare på panna Inspektion av gasinsats före drifttagande Täthetsprovning Gasinsats Inställning av luftspjäll (spjällmotor) Inställning av gasmängd Inställning av brännare Inställning av lufttrycksvakt Inställning av gastrycksvakt min Multi-bloc, MB-VEF B TEKNISKA DATA Monteringsanvisning av impulsledningar P L, P F och P Br Inställningsmöjligheter Rekommenderat luftöverskott vid grundinställning Bestämning av gasmängd för anläggningen Exempel beräkning av gasmängd (naturgas G20): Beräkning tillförd gasmängd Service Service av förbränningsdon Service av luftspjäll Utbyte av spjällmotor luft Vibrationer Kontroll av lamövervakningen och joniseringsströmmen UV-sond Överlämnande av anläggningen Felsökning och driftstörningar Elutrustning Säkerhetssystem Kopplingsschema LFL Komponentlista LFL Funktion LFL Styrprogram vid störningar; störlägesvisare eldningsautomat: LFL Täthetskontroll dungs VPS Felsökning EU Declaration of conformity Allmänna anvisningar för gasbrännare 45 Bentone 3

4 1. Allmän information Denna installations- och skötselanvisning: är att betrakta som en del av brännaren och skall alltid förvaras i närheten av montageplatsen vänder sig till behörig personal skall läsas före installation skall beaktas av alla som arbetar med brännaren och tillhörande systemdelar arbeten med brännaren får endast genomföras av personer som har genomgått kvalii cerad utbildning Enertech AB reserverar sig för tryckfel och konstruktionsändringar. Säkerhetsföreskrifter Brännaren får endast användas till avsett ändamål i enlighet med produktens tekniska data. Brännaren får endast installeras och handhas av behörig personal. Produkten är emballerad för att förhindra att skador kan uppstå vid hanteringen. Hantera produkten varsamt. För att l ytta större kollin krävs lyfthjälpmedel. Produkten skall transporteras/lagras på ett plant underlag i en torr miljö, max 80% relativ luftfuktighet, ingen kondens. Temperatur C. Kontrollera att brännaren är anpassad för pannans effektområde. Alla komponenter skall monteras utan att böjas, vridas eller utsättas för mekaniska eller termiska krafter som påverkar komponenterna. Brännaren skall installeras så att den följer lokala föreskrifter vad gäller brandsäkerhet, elsäkerhet och bränsledistribution. Gasutlopp från tryckregulator skall utformas enligt gällande regler och ledas ut på säker plats. Se till att brännaren monteras med ett fritt serviceutrymme. Tillåten temperatur vid drift C. Relativ luftfuktighet max 80%, ingen kondens. Installatören ska se till att lokalen är försedd med adekvat lufttillförsel. Lokalen skall uppfylla lokala bestämmelser för ändamålet. Kemikalier nära installationen får ej förekomma. Vassa kanter kan förekomma på till exempel brännarrör, l äkthjul och luftspjäll. Yttemperaturen på brännarens komponenter kan överstiga 60 C. Iaktta försiktighet brännaren har rörliga delar, klämrisk kan förekomma. Den elektriska installationen skall utföras enligt gällande starkströmsföreskrifter och på ett fackmannamässigt sätt, enligt Enertech rekommendationer. Före service, stäng av bränsletillförseln och gör brännaren spänningslös. Täthetskontroll skall utföras vid installation och service för att undvika gasläckage Bentone

5 Noggrannhet skall iakttagas av installatören att inga elledningar och bränsleledningar kläms eller skadas vid installation eller service. Om pannan är försedd med öppningsbar lucka, skall denna vara utrustad med lucköppningsbrytare kopplad till brännarens säkerhetssystem. Under drift kan brännarens ljudnivå överskrida 85 dba. Använd hörselskydd. Brännaren får inte driftsättas utan fungerande säkerhets- och skyddsanordningar. Brandsläckare med klass BE rekommenderas. Det är ej tillåtet att ändra konstruktionen eller använda tillbehör som ej skriftligt godkänts av Enertech. Före driftsättning skall nedanstående punkter kontrolleras: montage- och installationsarbeten är avslutade och godkända elinstallation är korrekt utförd rökgasvägar och förbränningsluftvägar är fria alla regler-, styr- och säkerhetsanordningar är funktionsdugliga och korrekt inställda. Förhållningssätt vid gaslukt Stäng av apparaten och ta pannan ur drift. Öppna fönster och dörrar. Förhindra öppen eld eller gnistbildning, t.ex: inte tända respektive släcka lampor, använd inga elektriska apparater, använd inga mobiltelefoner. Öppna fönster och dörrar. Stäng gaskulventilen. Varna de boende, använd ej ringklockan. Lämna byggnaden. Meddela installatören eller gasleverantören efter att byggnaden lämnats Bentone 5

6 Serviceschema brännare Service genomförs en gång om året eller efter 3000 drifttimmar. Brännare 1 År 3000h Kontroll av elektrisk installation 1 År 3000h Läckagekontroll 1 År 3000h Filter 1 År byte vid Δp>10 mbar 3000h byte vid Δp>10 mbar Elektroder Byte/Rengöring 1 År Byte/Rengöring 3000h Bromsskiva Byte/Rengöring 1 År Byte/Rengöring 3000h Motor 1 År 3000h Fläkthjul 1 År Byte vid rengöringsbehov/ obalans 3000h Byte vid rengöringsbehov/ obalans Bytesintervall komponenter Styrsystem 10 År starter Ventilkontrollsystem 10 År starter Tryckvakt 10 År starter Tändsystem med lamvakt 10 År starter UV lamsensor h N/A Gastrycksregulatorer 15 År N/A Gasventil utan täthetsprovning 10 År starter Gasventil med täthetsprovning Byte vid feldetektering N/A Gastrycksvakt 10 År starter Säkerhetsutblåsningssystem 10 År N/A Spjällmotor N/A starter Kontaktor 10 År starter Brännaren och dess komponenter skall återvinnas enligt gällande föreskrifter. Leveranskontroll Kontrollera att allt är levererat och att godset inte är transportskadat. Om något är fel i leveransen, anmäls detta till leverantören. Transportskador anmäls till speditionsirman. 6 Bentone

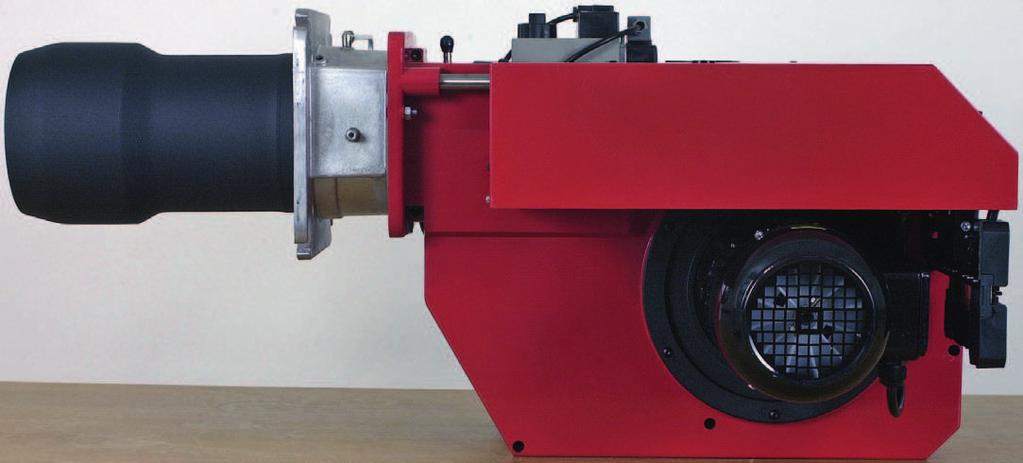

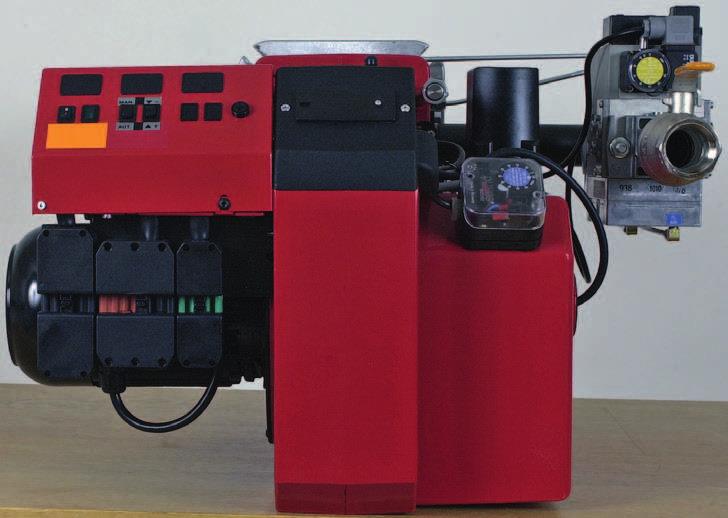

7 2. Tekniska data BG Brännaren är avsedd för att användas till: Varmvattenpannor i intermitent drift 2.2 Dimensioner Gasanslutningar 12-3" Mått angivna i mm E E F G B C I H A D Minsta rekomenderade mått till golvet. 200mm Typ BG 700 Brännarrörslängd Fläns mått A Standard Standard Brännarrör Brännarrör mått B mått C D E F G H I BG *730 * * Ovanstående mått är max. mått. Beroende på vilka komponenter som används kan måtten variera. M Anslutningsmått mot panna K K L M BG 700 M14 (Ø 280) Ø ***(Ø 210) Ø 230 ***Mått vid montering av brännarrör från pannans insida L Bentone 7

8 2.2.3 Kapacitetsområde Kapacitet kw Gasmängd Gasmängd Max anslutnings- Min anslutningstryck vid min effekt vid max effekt tryck mbar mbar Nm 3 /h 1 ) Nm 3 /h 1 ) BG 700 G G G , se dataskylt Undre värmevärdet HU vid normaltillstånd 15 C och 1013,25 mbar EN676 Gaskvalitet kwh/nm 3 MJ/Nm 3 kcal/nm 3 Naturgas G Naturgas G Butan G Propan G Gasmängd och kapacitet varierar med gaskvalitet och anslutningstryck Gaskategorier godkända gaser Endast torra gaser får användas Gerätekategorien Appliance categories Versorgungsdrücke Supply pressures Bestimmungsländer Countries of destination II 2R/3R mBar BG, CZ, DE, EE, ES, FR, GR, HU, IS, IT, LU, LV, NO, PT, SI, All countries II 2H3P mBar AT, CH, CY, DK, FI, LT, RO, SE, SK II 2H3P mBar GB, IE, II 2L3P mBar NL, RO II 2E3P mBar PL I 2E mBar BE I 3P mBar BE 8 Bentone

9 BG 700 G20, G kw G !Överskrid ej arbetsfältet Elektrisk specifikation EN Brännaren uppfyller Elektrisk kapslingsklass IP20 Typ BG 700 Motor 230/400V 10,4/5,4A 50Hz Rekommenderad huvudsäkring motor C16A Manövermatning Ljud 1~230V 2,5A 50Hz 93 dba ± 0,5 dba Mätningar enligt EN 3746:2010 Alt.1 Brännarens ljudnivå kan minskas genom att utrusta brännaren med ljuddämpare. Installationen måste göras så att lufttillförseln till brännaren ej hindras. Alt.2 Brännarens ljudnivå kan minskas genom att ansluta brännarens luftintag till luftkanal som mynnar ut på lämplig plats. Installationen måste göras så att lufttillförseln till brännaren ej hindras. Bentone 9

10 2.3 Beskrivning BG 700 M Komponenter 1. Flambägare 2. Fläns 3. Gejder 4. Fläkthjul 5. Fläkthus 6. Bromsskiva 7. Tändelektrod 8. Munstycke 9. Joniseringselektrod 10. Motor 11. Anslutning gasarmatur 12. Transformator 13. Luftspjäll 14. Spjällmotor 15. Lufttrycksvakt 16. Säkringshållare 17. Omkopplare öka-minska 18. Omkopplare manuell-automatik 19. Driftslampa 20. Strömbrytare Driftsmätare (tillbehör) 22. Kontaktor med överströmsskydd 23. Reläbox 24. Gassträcka 25. MultiBloc 10 Bentone

11 2.4 Beskrivning BG Komponenter 1. Flambägare 2. Gejder 3. Elpanel 4. Fläkthjul 5. Fläkthus 6. Bromsskiva 7. Tändelektrod 8. Munstycke 9. Joniseringselektrod 10. Motor 11. Anslutning gasarmatur 12. Transformator 13. Luftspjäll 14. Spjällmotor 15. Lufttryckvakt 16. Säkringshållare 17. Indikeringslampa, steg Strömbrytare I-II 19. Indikeringslampa, steg I 20. Strömbrytare I-II 21. Driftsmätare, steg Driftsmätare, steg Kontaktor med överströmsskydd 24. Reläbox 25. Gassträcka 26. MultiBloc Bentone 11

12 3. Generella instruktioner 3.1 Allmänna anvisningar Installationen av gaseldningsanläggningen skall utföras efter gällande bestämmelser och anvisningar. Leverantören/installatören av en sådan anläggning är därför skyldig att sätta sig in i alla bestämmelser så att installationen uppfyller de lokala myndigheternas krav. Installationen, monteringen och inregleringen skall utföras med största omsorg och endast sådan gas som är avsedd för gasbrännaren får användas. 3.2 Installations- och skötselanvisning Skötselanvisningen som medföljer brännaren, skall placeras på ett lättillgängligt ställe i pannrummet. 3.3 Instruktion Användaren skall instrueras utförligt i gasbrännarens och hela anläggningens funktion. Det åligger leverantören att instruera användaren. 3.4 Tillsyn och underhåll Se serviceschema 3.5 Uppstart När brännaren är monterad på pannan, elektriska inkopplingen är klar, armaturen är täthetsprovad och utluftad och den elektriska funktionsprovningen är gjord är brännaren klar för uppstart. Läs dock igenom avsnitten som behandlar inställning av gasarmatur, förbränningsluft och förbränningshuvud. Öppna kulventilen och slut huvudströmbrytaren. Startar brännaren kan själva inregleringen göras. 3.6 Intrimning av anläggningen Kontroll av förbränningen. Förbränningskvalitén kontrolleras med hjälp av rökgasanalysinstrument. Ställ brännaren till ca 20% luftöverskott. Kontrollera rökgastemperaturen. Beräkna den förbränningstekniska verkningsgraden. Kontrollera även den aktuella gasmängden på gasmätaren så att rätt tillförd effekt uppnås Bentone

13 4. Installation 4.1 Leveranskontroll Kontrollera att allt är levererat och att godset inte är transportskadat. Om något är fel i leveransen, anmäls detta till leverantören. Transportskador anmäls till speditionsirman. 4.2 Förberedelse för montage Kontrollera att brännarens mått och kapacitetsområde passar till den aktuella pannan. Effektuppgifterna på typskylten avser brännarmodellens min.- och max. effekt. 4.3 Gasdistribution För att få god driftsäkerhet är det viktigt att gasdistributionssystemet utföres korrekt. Beakta följande: 1. Kontrollera att brännaren är godkänd för installationens gaskvalitet. Om så inte är fallet kontakta Enertech. 2. Kontrollera att brännarens gaskomponenter är godkända för angivet gastryck. 3. Gasdistributionssystemet skall utföras enligt gällande normer. 4. Rörledningarna dras så att service lätt kan utföras på panna och brännare. 5. Rörledningar dras så att eventuella föroreningar ej kommer i kontakt med gaskomponenterna. 6. Gasventilationssystem måste installeras I enlighet med gällande bestämmelser 4.4 Elanslutning Innan elinstallationen påbörjas måste huvudströmbrytaren slås ifrån. Om pannan har ett 7-poligt och ett 4-poligt kontaktdon typ Eurostecker passar de oftast direkt mot brännaren. Använd annars de medlevererade kontaktdonen. (Se inkoppling under Elutrustning).!Om någon annan elanslutning används än den som rekommenderas av Enertech kan risk för sak- och personskada uppkomma. Bentone 13

14 4.5 Armaturschema 1. Kulventil 2. Filter 3. Tryckregulator 4. Manometer med avstängningskran 5a. Gastryckvakt, mini 5b. Gastryckvakt, maxi 6a. Huvudventil, 2-steg. Vid modulerande drift är denna ventil utrustad för kvot reglering. 6b. Säkerhetsventil 1)7. Täthetskontroll 8. Reglermotor 9. Lufttryckvakt 10. Gasautomat Pos. 5b, 7: Komponenter som ej erfordras enl. EN ) Erfordras över 1200 kw enl. EN Bentone

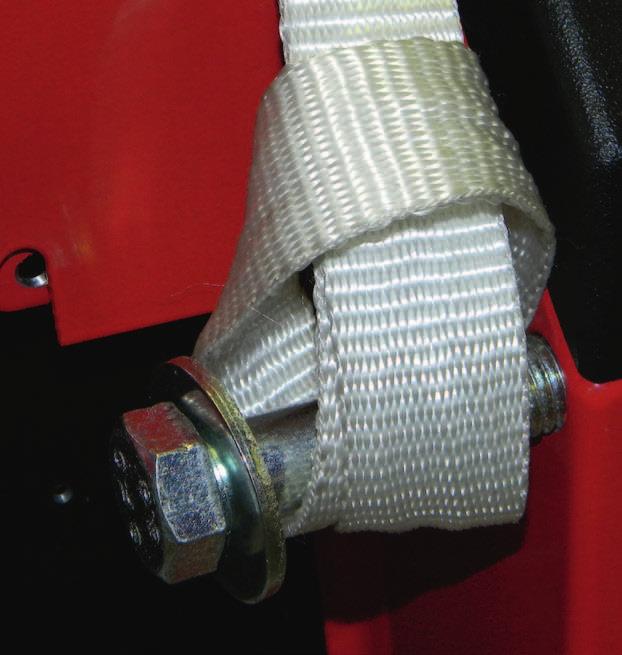

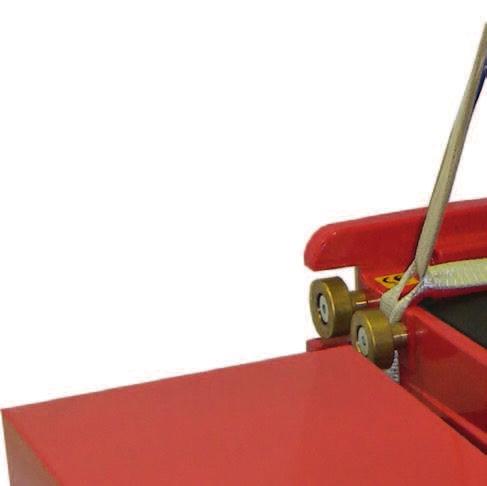

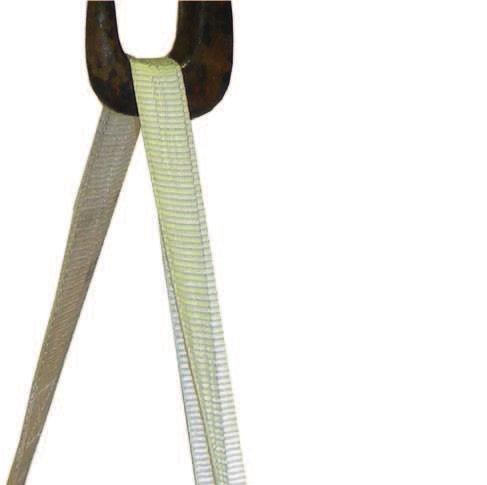

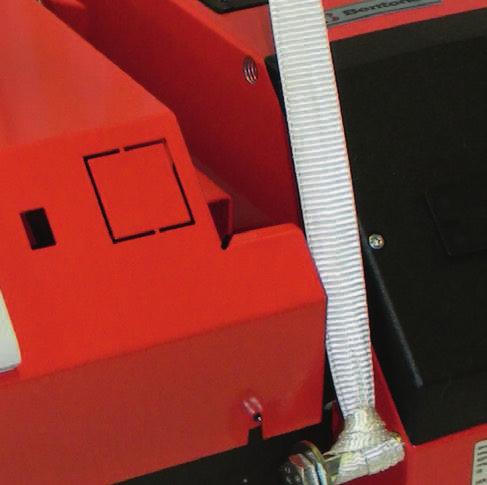

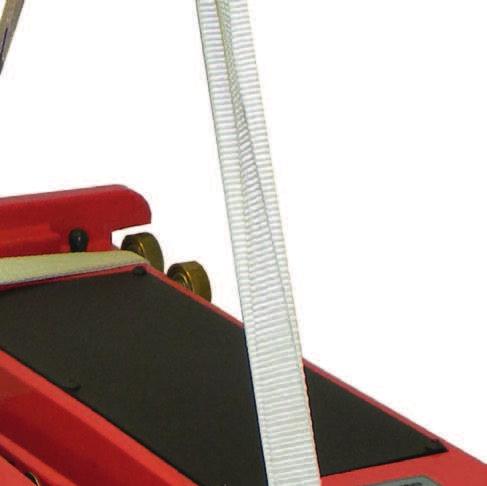

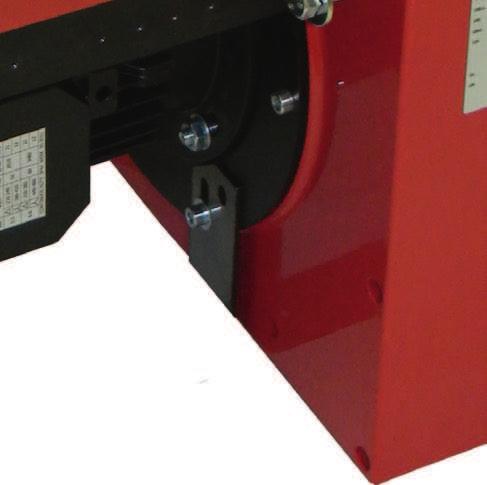

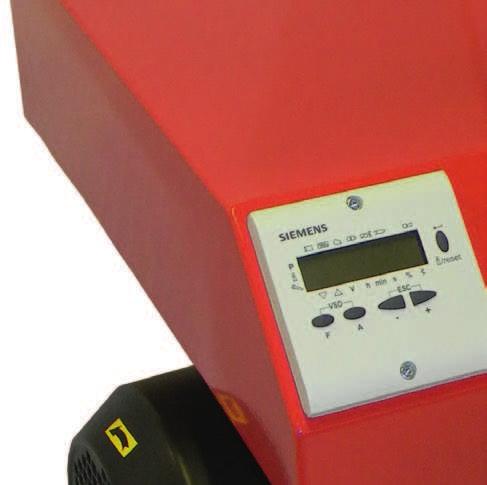

15 4.6 Hantering och lyftinstruktion !Lyftkittet kan köpas som tillbehör, bild 1. bild Bentone 15

16 4.7 Montering av brännare på panna Brännaren monteras på pannan med hjälp av 4 st bultar. Hålbild se tekniska data. För att underlätta montering inns det möjlighet att skilja brännarkroppen från gasläns med brännarhuvud och ventilpaket på. Gör så här: 1. Säkerställ att brännaren är spänningslös. Bryt huvudströmmen och koppla bort Eurosteckerna från brännaren. OBS! Om brännare direktinkopplad säkerställ att alla komponenter på brännare är spänningslösa.) 2. Ta bort täcklocket på läkthuset. 3. Lossa elkablar till ventilpaketet och gasspjällmotor. 4. Lossa skruvarna B på båda sidor. 5. Lossa ändstoppen C på gejdrarna. 6. Lossa tändkabel och joiseringskabel från gasinsats. 7. Drag ut brännarkroppen från gejdrarna och placera den på lämplig plats. Efter delning av brännarkropp och gasläns är det enklare att montera gasläns med brännarhuvud och ventilpaket på pannan (vid behov lossa ventilpaket). När väl gaslänsen är monterad på pannan är det enkelt att lyfta upp brännarkroppen på gejdrarna. Montering av brännare sker i omvänd ordning mot demonetringen.!utför täthetskontroll av gassträcka Serviceläge!Vid långt utförande av brännarrör måste insatsen tas bort från förbindelseröret och därefter föras bakåt i fläkthuset (från pannan), för att underhåll av bromsskiva, munstycke, elektroder mm skall vara möjligt Bentone

17 4.8 Inspektion av gasinsats före drifttagande Inspektion av gasinsatsen kan enkelt utföras genom att använda sig av gejdrarna på brännaren. Gör så här: 1. Säkerställ att brännaren är spänningslös. Bryt huvudströmmen och koppla bort Eurosteckerna från brännaren.!om brännare är direktinkopplad säkerställ att alla komponenter på brännare är spänningslösa. 2. Tag bort täcklocket från läkthuset. 3. Lossa tändkabel och joniseringskabel för gasinsats. 4. Säkerställ att det inns tillräckligt slack i elkablar till ventilpaketet och gasspjällmotor för att dra ut brännarkroppen i bakre läget på gejdrarna. Om inte tillräckligt slak kan fås skall kablar lossas. 5. Lossa skruven B på båda sidor. 6. Drag ut brännaren på gejdrarna. 7. Lossa skruven/arna A på gaslänsen. 8. Tag ut gasinsats. 9. Se kap. Gasinsats för inställningar. Återmontering sker i omvänd ordning mot ovan beskrivet. Vid återmontering se till att O-ringen som är placerad mellan gasinsatsen och gaslänsen kommer i rätt läge när insatsen monteras in igen Bentone 17

18 4.9 Täthetsprovning Vid täthetsprovning av gasarmaturen skall magnetventilen vara stängd. En manometer anslutes på mätnippeln Pa, se ig. Provtrycket i armaturen skall vara 1,5 x max anslutningstryck eller min. 150 mbar. Om otätheter konstateras vid mätning, lokaliseras det otäta stället med hjälp av såpvatten eller läcksökningsspray. Efter tätning täthetsprovas armaturen igen. Den elektriska funktionsprovningen kan göras enligt följande: Kontrollera vid inkoppling från nät att fas och nolla inte förväxlas. Gaskranen skall var stängd. För att gastryckvakten inte skall blockera skall den tillfälligt byglas. Efter det man slagit på huvudströmbrytaren och ställt in max- och reglertermostaterna börjar förluftningstiden sek. Efter denna tid träder förtändningen i funktion (0,5-2,5 sek. beroende på gasautomatens konstruktion). Tändgnistan skall då felfritt kunna arbeta vid den för förbränningen erforderliga luftmängden. Gasventilen får spänning och öppnar. Efter säkerhetstidens slut (2-3 sek.) går gasautomaten i blockering. Magnetventil och motor blir spänningslösa. Tag bort byglingen efter avslutad provning. Lägg märke till att under förluftningstiden på tvåstegsbrännare och modulerande brännare öppnar spjället till det inställda värdet på luften för steg 2, för att strax före förluftningstidens slut gå ner på inställt värde på luften för steg 1. För en del brännare under 350 kw sker dock förluftningen till större del med luftspjället inställt för steg 1 18 Bentone

19 4.10 Gasinsats Naturgas Propan 45 Biogas (UV-sond) Bentone 19

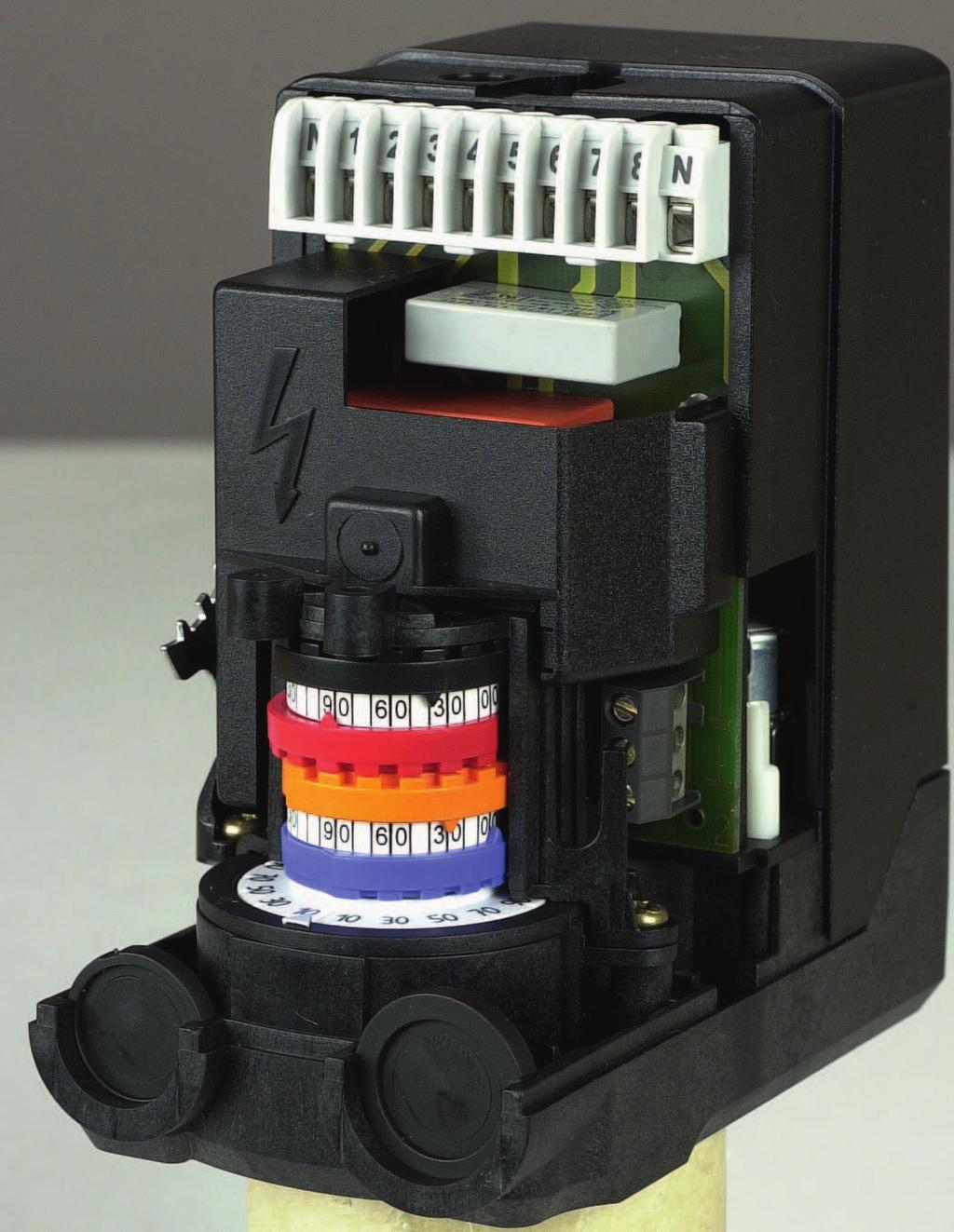

20 4.11 Inställning av luftspjäll (spjällmotor) Luftinställning - Orange nock ställs in för minlast (ca 5-10 på skalan) - Röd nock ställs in för maxlast (90 ) - Blå nock är fabriksinställd för stängt läge under stillestånd - Svart nock har vid glidande och modulerande drift ingen funktion 4.12 Inställning av gasmängd - Innan brännaren startar, lufta ledningen så att gas säkert inns tillgänglig vid multiblocket. Tag fram en insexnyckel, storlek 2,5 mm, för justering av N och V. - Anslut en manometer för mätning av PBr, (bra att ansluta för att veta om ventilerna öppnar). - Ställ strömbrytaren i läge MAN, - Ställ gasvakt min och luftvakt på mininställning och ev. gasvakt max på maxinställning. - Starta brännaren, iakttag mano-metern. Om ingen lamma bildas och manometern inte ger något utslag, öka på N. När lamman bildats justera in gasmängden med hjälp av skruv N. Använd rökgas instrument. - Gå över på maxlast, tryck på strömbrytare ''öka''. - Justera gasmängden med V ochkontrollera samtidigt förbränningsvärdena. - Gå tillbaka till minlast och kontrollera förbränningsvärdet och justera vid behov. - Upprepa vid behov kontroller av gjord inställning på min-(n) och maxlast (V). - Önskad effekt på min och max har nu justerats in genom att ändra orange och röd nock. Kontroll av gasmängd görs på den på anläggningen beintliga gasmätaren. - Obs! Glöm ej att justera in luft- och gasvakt efter inreglering, se särskilda anvisningar. Genom att trycka ner knappen och snäppa fast den frikopplas motorn och spjället kan enkelt vridas. Denna funktion underlättar vid byte av spjällmotor. Frikopplingsknapp: Gasventil (svart) Maxlast (röd) Minlast (orange) Stängt spjäll (blå) Frikopplingsknapp OBS! normalt läge är översta läget Bentone

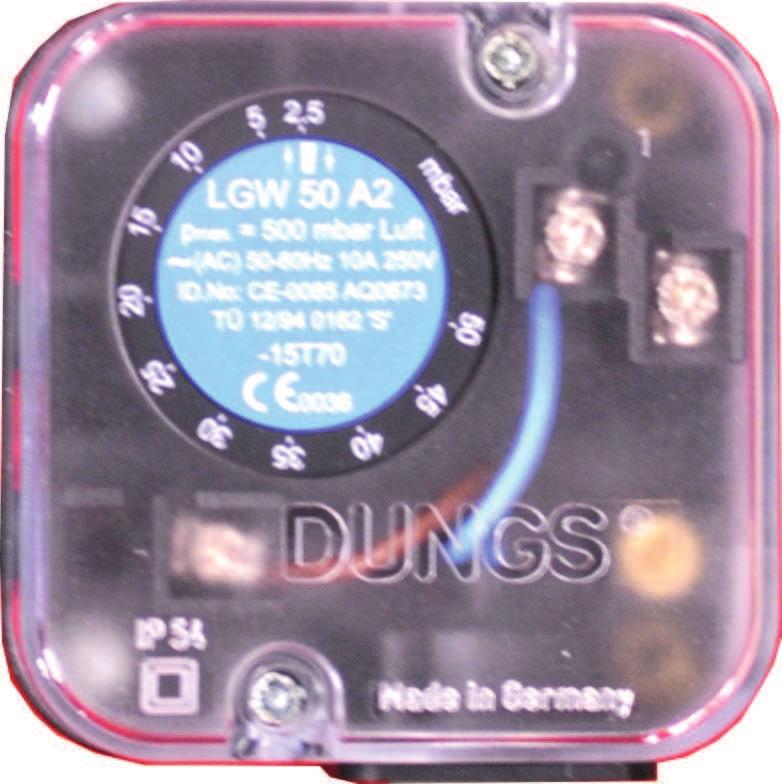

21 5. Inställning av brännare 5.1 Inställning av lufttrycksvakt Lufttrycksvakten skall blockera brännaren om luftmängden till förbränningen blir för liten. Lufttrycksvakten måste vara inställd så att den vid bristande lufttillförsel på brännarens max. eller min. kapacitet reagerar innan det övervakade trycket sjunker så mycket att dålig förbränning uppstår. Inställningsområde ca: LGW mbar LGW 50 2,5-50 mbar Inställning lufttrycksvakt 1. Demontera skyddskåpa, skruv (Y).!Iakttag försiktighet vid justering lufttrycksvakt, spänningsförande del inns. 2. Starta brännaren. 3. Vrid skalan på lufttrycksvakten medsols, försiktigt, tills lufttrycksvakten stoppar brännaren. Toleransen på skalan på lufttrycksvakt min är ca ±15%? 4. Sök tryck vid vilket brännaren stoppas både på minsta och högsta tillförda effekt genom att vrida på skalan. Värdena noteras och därefter ställs lufttrycksvakt in utgående från det högsta noterade tryck vid vilken brännaren stoppades. 5. Lufttrycksvakten bör ställas på ett ca 10-15% lägre tryck än högsta noterade tryck vid vilken brännaren stoppades. 6. Efter inställning lufttrycksvakt gör upprepade starter och kör igenom brännarens inställad effektområde upprepade gånger. För att säkerställa tillförlitlig funktion hos brännaren. Om driftstörningar uppstörningar uppstår är troligen lufttrycksvakten för snävt ställd. 7. Montera skyddskåpa, skruv (Y). Y Y Bentone 21

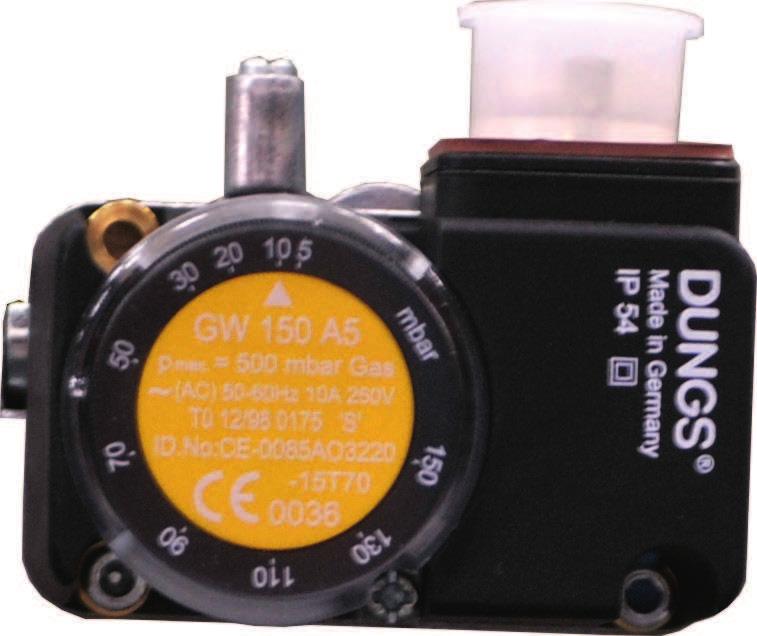

22 5.2 Inställning av gastrycksvakt min Gastrycksvakt min skall reagera på för lågt anslutningstryck till brännare och vid för lågt anslutningstryck förhindra start av brännaren. Blir anslutningstrycket till brännaren för lågt under drift skall gastrycksvakt min stoppa brännaren. Brännaren får starta igen när anslutningstrycket stigit över tryck inställt på gastrycksvakt min. Inställning gastrycksvakt min 1. Demontera skyddskåpa, skruv (Y). 2. Öppna tryckutgång (X) och anslut manometer för mätning av anslutningstryck. 3. Starta brännaren. 4. Mät och notera anslutningstryck till brännare under normal drift vid högsta tillförda effekten. 5. Utgående från fastställt önskat anslutningstryck bestäm anslutningstryck då gastrycksvakt skall stoppa brännaren. Anslutningstrycket då brännaren stoppas inställs på nivå så att brännaren stoppas innan dålig förbränning uppstår. 6. Ställ in gastrycksvakt min på framtaget värde genom att vrida på skalan. 7. Kontrollera inställningen genom att försiktigt stänga kulventilen och samtidigt mäta anslutningstrycket. 8. När gastrycksvakt min stoppar brännaren skall det värde som uppmättes ungefär överensstämma med inställning på gastrycksvakt min. Toleransen på skalan på gastrycksvakt min är ca ±15%. 9. Öppna kulventil. 10. Ta bort tryckmätning och stäng tryckutgång (X)!kontrollera gastäthet. 11. Montera skyddskåpa, skruv (Y). X Y 22 Bentone

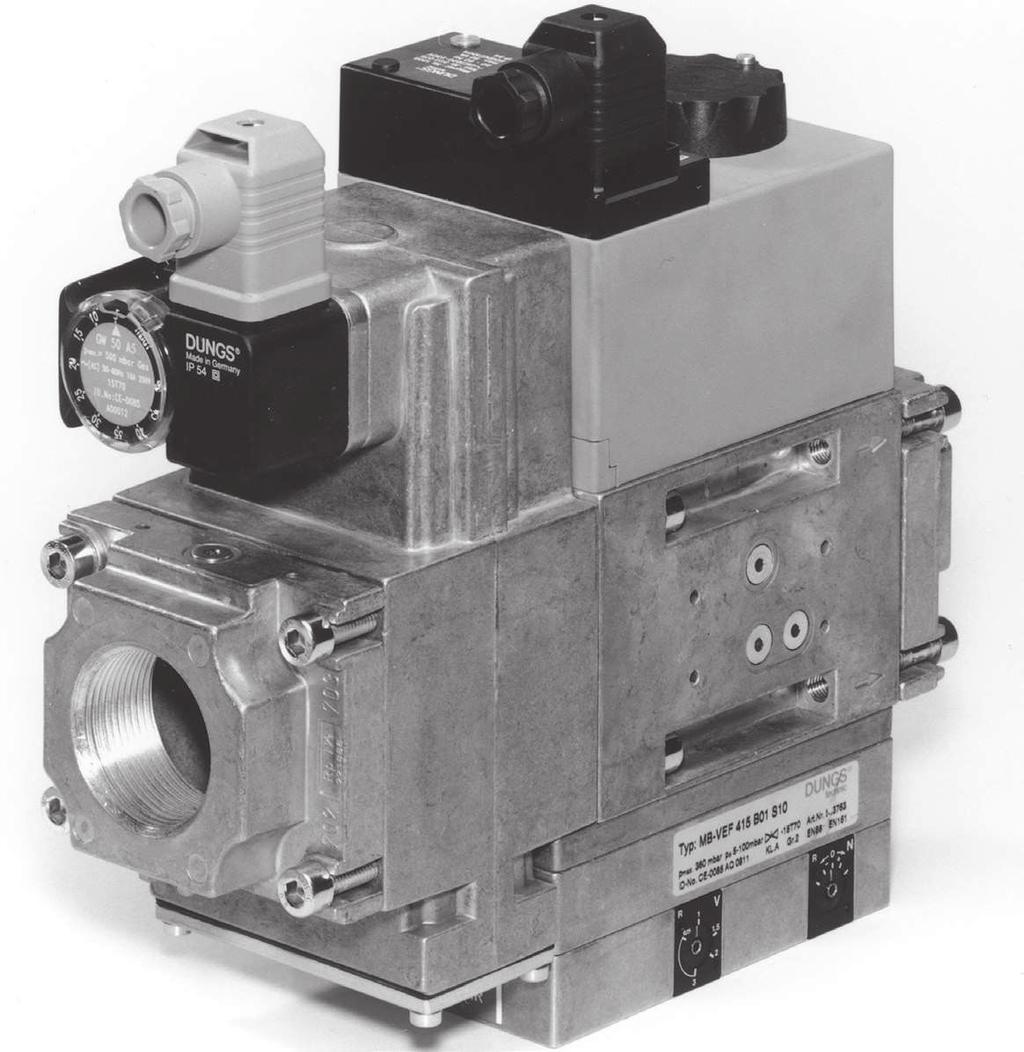

23 6. Multi-bloc, MB-VEF B Övrigt: På multiblocket inns möjlighet att ansluta en täthetskontroll VPS 504 och gastryckvakt maxi. 1. El-anslutning gastryckvakt mini 2. El-anslutning gasventil 3. Tryckvakt mini 4. Flänsanslutning ingång 5. Mätanslutning 1/8" före V 1 6. Filter (på Multi-Bloc 425 utvändigt ilter) 7. Dataskylt 8. Anslutning 1/8" P L 9. Inställningsskruv V för förhållandet P Br : P L (Maxlast) 10. Mätanslutning 1/8" före V 1 (före regulator) 11. Anslutning för mätning av brännartrycket efter V Inställningsskruv för nollpunktkorrigering N (Minlast) 13. Mätanslutning 1/8" P F 14. Mätanslutning 1/8" P Br (efter V 2 brännare) 15. Flänsanslutning utgångssida 16. Mätanslutning 1/8" P a före V 2 (efter regulator) 17. Indikering av V 1 och V 2 i drift (ej standard) Bentone 23

24 6.1 TEKNISKA DATA Max ingångstryck 360 mbar Ventiler V 1 +V 2 klass A grupp 2 enl.en 161 Regulator klass A grupp 2 enl. EN 88 Förhållande V P Br : P L 0,75:1-3:1 Filter enl. DIN 3386 Omgivningstemperatur -15 C C Skyddsform IP 54 (enl.iec 529, DIN 40050) Gasfamilj Utgångstryck 0,5-100 mbar Nollpunktsjustering N ± 2 mbar Tryckvakt DIN 3398 TI Fläkttryck PL 0,4-100 mbar Eldstadstryck P F mbar Brännartryck P Br 0,5-100 mbar 6.2 Monteringsanvisning av impulsledningar P L, P F och P Br Impulsledningar skall helst vara av stål. Innerdiametern > ø 4 mm (stålrör ø 6/4) För P L kan man dock använda annat material. Impulsledningar P L och P Br är färdiga från fabrik. Impulsledningar skall monteras så att inget kondensat kan komma in i multiblocket. Detta är särskilt viktigt vad det gäller P F. 6.3 Inställningsmöjligheter Impulsledningar skall monteras så att de skyddar mot brott och skador. Impulsledningar skall vara så korta som möjligt. PBr PBr, max. =100 mbar Inställningsområde! P Br = P Br - P F! P L = P L -P F Verksamt brännartryck Verksamt läkttryck N=+2 N=-2 pl, min =0,4 mbar { { V = 3:1 V = 1:1 V = 0,75:1 pbr, min =0,5 mbar P L, max. = 100 mbar PL PBr + N V = 3:1 - N V V = 1:1 V = 0,75:1 PL 24 Bentone

25 6.3.1 Tryckuttag MB-VEF 415 MB-VEF 420 1, 2, 3, 4, 5 Stoppskruv G 1/8 9 Mätnippel 6, 7, 8 Innergänga G 1/8 för impulsledningar p L, p F, p Br Elanslutning S 10/S 30 P1 L1 Mp N MP N 1 2 P1 L1 Bentone 25

26 6.9 Rekommenderat luftöverskott vid grundinställning Gaskvalitet Luftöverskott rökgaser Max % CO 2 % O 2 % CO 2 Lambda 1,2 Naturgas ,9 Propan ,5 13,9 Butan ,5 14,1 Gasol (LPG) , Bestämning av gasmängd för anläggningen Angivna värmevärden är normalvärden, värmevärdet varierar med gasursprung. För exaktare uppgifter om vad som gäller, kontakta gasdistributören. Undre värmevärdet HU vid normaltillstånd 15 C och 1013,25 mbar EN676 Gaskvalitet kwh/nm 3 MJ/Nm 3 kcal/nm 3 Naturgas G20 9,5 34, Naturgas G25 8,2 29, Propan G31 24,6 88, Butan G30 32,5 116, Bentone

27 6.11 Exempel beräkning av gasmängd (naturgas G20): V 0 = Sökta mängden gas [Nm 3 /h] Q = Pannans effekt [kw] H U = Gasens värmevärde [kwh/nm 3 ] alt. [MJ/Nm 3 ] alt. [kcal/nm3] η= Pannans verkningsgrad [%] Beräkningsexempel: Q = 500 kw H U = Ex. A: MJ/Nm 3 Ex. B: 9,5 kwh/nm 3 Ex. C: 8126 kcal/nm 3 η = 90% Ex. A V 0A = Q = H u η Ex. B V 0B = Q 500 H u η Ex. C V 0C Q 500 = = H u 0,00116 η Nm 3 /h 58.5 Nm 3 /h 58.9 Nm 3 /h Om barometerstånd (höjd över havet), tryck och temperatur på gasen avsevärt avviker från normala värden måste hänsyn tas till detta enligt följande: T = Temperatur på gasen vid gasmätare [ C] B = Barometerstånd [mbar] P = Trycket på gasen vid gasmätare [mbar] f = Beräknad faktor för multiplicering med löde i Nm 3 /h för att få verkligt löde i Nm 3 /h. V = Verkligt löde [m 3 /h] f = 273 B+P 273+T 1013,25 Bentone 27

28 Beräkningsexempel: T = 15 C B = 945 mbar P = 15 mbar f = ,25 0,90 Nm 3 /h Det betyder att den på gasmätaren avlästa gasmängden egentligen skall avläsas till 1,11. beräknat löde i normaltillstånd. V = V 0. f V A = V 0A. f = m 3 /h V B = V 0B. f = m 3 /h V C = V 0C. f = m 3 /h 6.12 Beräkning tillförd gasmängd Tillförd gasmängd kan beräknas om anläggning är utrustad med någon typ av gasmängdsmätare. Tillvägagångssättet är vanligen att man mäter hur lång tid det tar brännaren att förbruka en viss mängd gas. Att mäta: t = Tid för viss mängd gas förbrukad av brännare. [h] M = Mängd gas som förbrukats. [m 3 ] V = Verkligt gaslöde [m 3 /h] V = M t [m 3 /h] Beräkningsexempel: t = 1 min 10 s M = 450 dm 3 (liter) M = 450 = 0.45 m t = = h V = M = 0, m 3 /h t Bentone

29 7. Service Den som utför service och underhåll på brännaren skall ha behörighet. Skall byte av komponenter ske, måste dessa vara av samma fabrikat, typ och godkända av myndigheterna. Om brännaren skall användas för annan gaskvalitet, måste ny injustering göras. Vid stadsgas är det också nödvändigt att bygga om förbränningsdonet, i vissa fall är även byte av multiblocket eller ventiler och gassträcka till större typ nödvändigt. 7.1 Service av förbränningsdon Demontering och montering 1. Bryt huvudströmmen och koppla bort Eurosteckerna från brännaren. 2. Demontera locket, lossa tändkabel och joniseringskabel från gasinsats. 3. Lossa muttrarna (B) och drag ut brännarkroppen på gejdrarna. 4. Lossa skruv (A), då lösgörs förbränningsdonet och kan lyftas ur. 5. Kontrollera och rengör bromsskiva och gasinsläpp. Vid behov byt ut uttjänta detaljer. 6. Kontrollera tändelektroden (Se kap. Gasinsats). Vid behov byt. 7. Kontrollera joniseringselektroden (Se kap. Gasinsats). Vid behov byt. 8. Montera förbränningsdonet i omvänd ordning. 9. Skjut ihop brännaren och lås med muttrarna (B). 10. Montera Eurosteckerna och slå på huvudströmmen. 11. Kontrollera/justera förbränningen.!om brännare är direktinkopplad säkerställ att alla komponenter på brännare är spänningslösa.!utför täthetskontroll av gassträcka Bentone 29

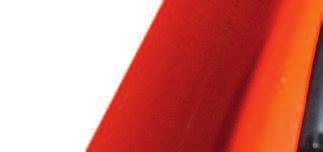

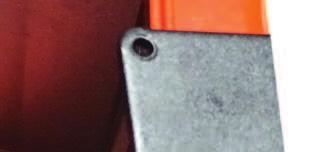

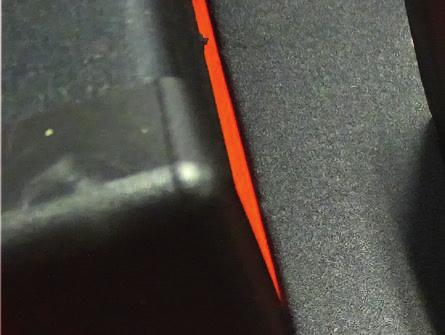

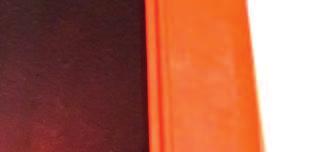

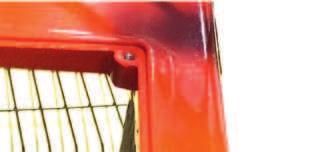

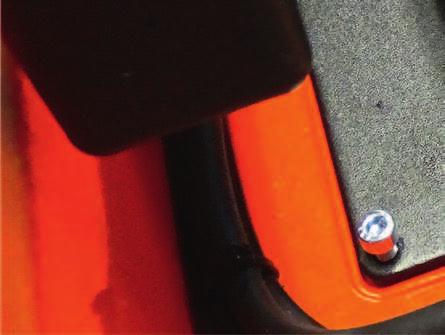

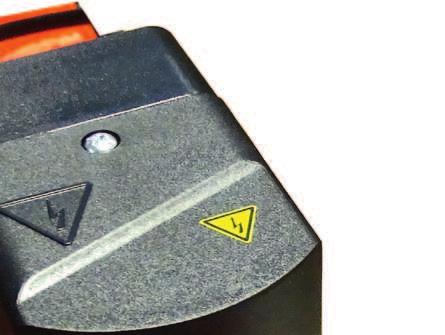

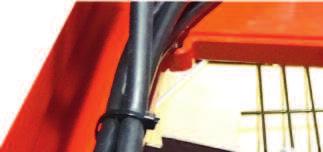

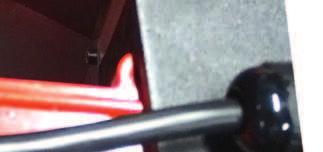

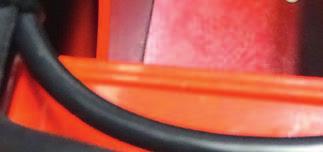

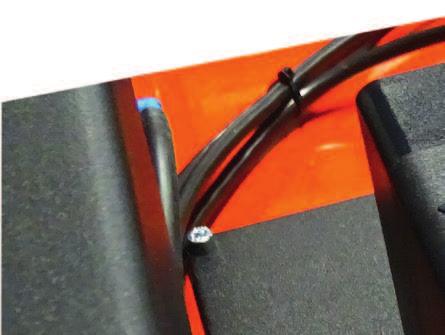

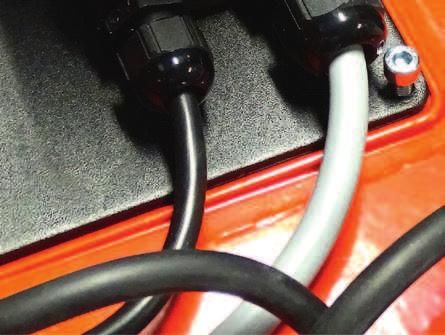

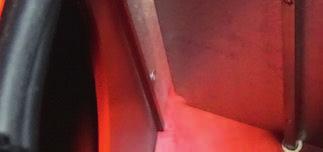

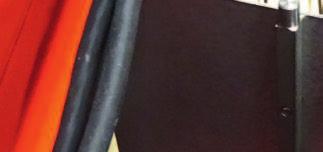

30 7.2 Service av luftspjäll Demontering och montering 1. Bryt huvudströmmen och koppla bort Eurosteckerna från brännaren.!om brännare är direktinkopplad säkerställ att alla komponenter på brännare är spänningslösa. 2. Demontera locket, lossa tändkabel och joniseringskabel från gasinsats. 3. Lossa muttrarna (B) och drag ut brännarkroppen på gejdrarna. 4. Demontera insugningsgaller vid luftintag. 5. Demontera skruvarna (G) som håller spjällmotorns fästplatta. 6. Lyft upp spjällmotorn. 7. Rengör luftspjället (F) och luftintag. Smörj eventuellt spjällaxeln. 8. Montera tillbaka spjällmotor och fästplatta på luftintag. Se till att spjällaxel och länkarm blir korrekt anslutna. 9. Montera insugningsgaller för luftintag. 10. Skjut ihop brännaren och lås med muttrarna (B). 11. Kontrollera / justera förbränningen. F G G G G 30 Bentone

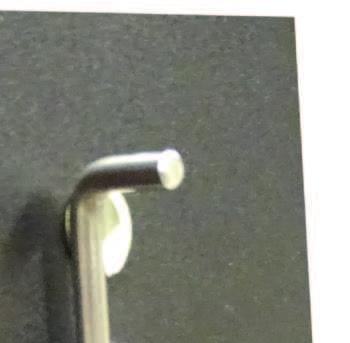

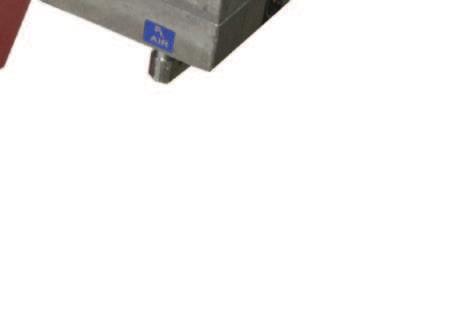

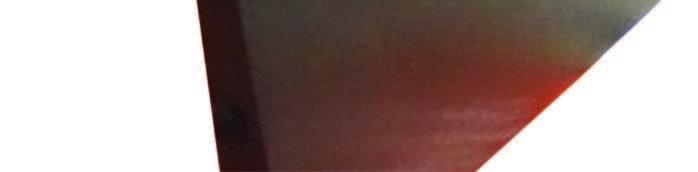

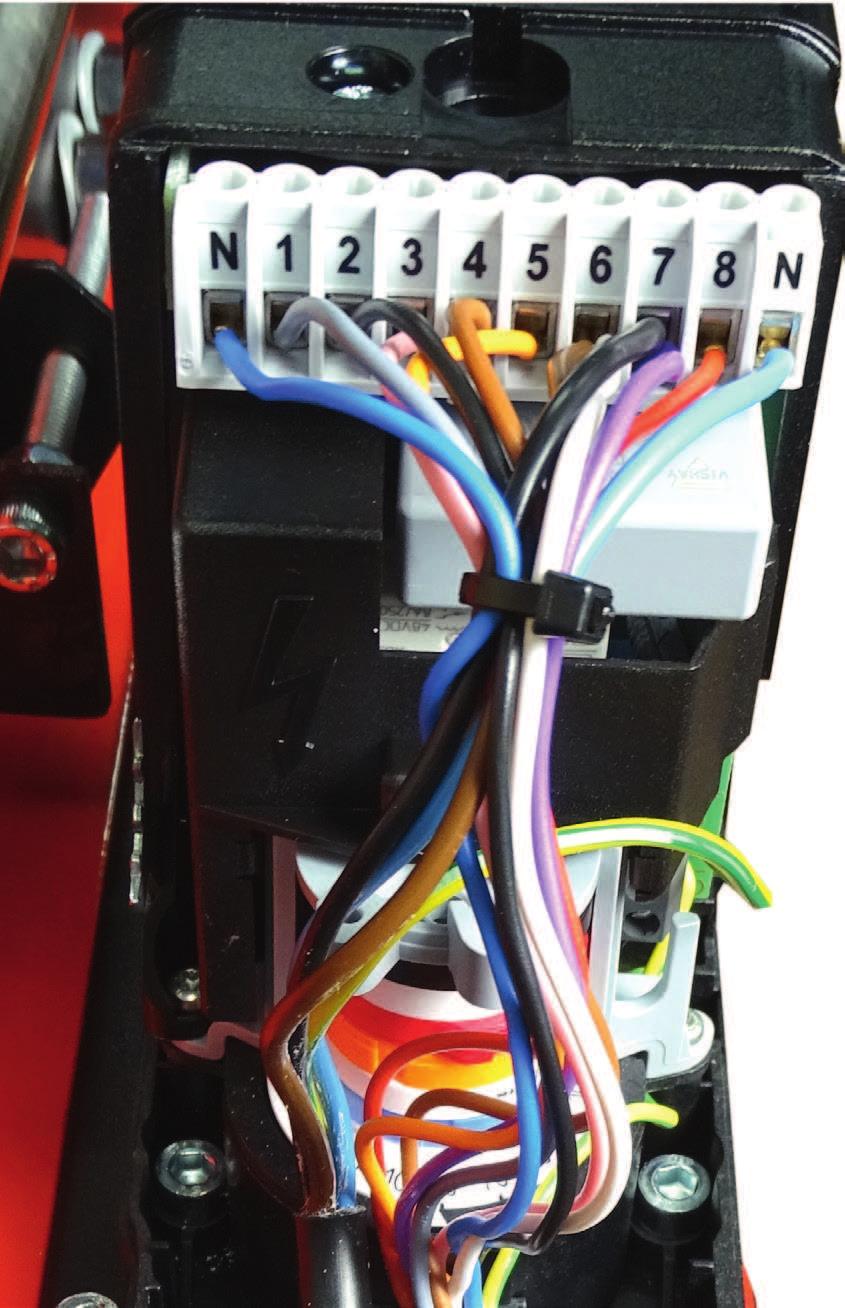

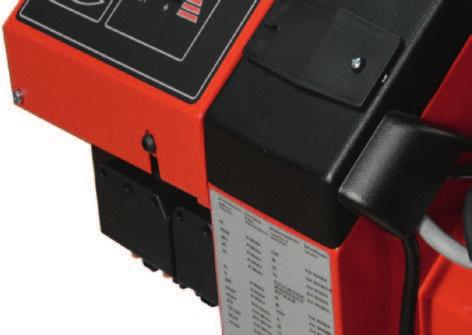

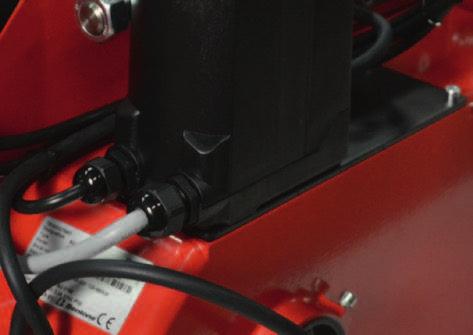

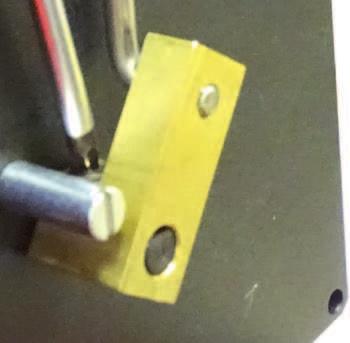

31 7.3 Utbyte av spjällmotor luft Demontering och montering 1. Bryt huvudströmmen och koppla bort Eurosteckerna från brännaren.!om brännare är direktinkopplad säkerställ att alla komponenter på brännare är spänningslösa. 2. Dokumentera kablarnas anslutningsposition på spjällmotorn 3. Koppla bort spjällmotorns kabel från spjällmotorn. 4. Lossa skruvarna (G) till spjällmotorns fästplatta. 5. Lyft upp spjällmotorn. 6. Lossa (H) länkarmen från motoraxeln. 7. Demontera skruvarna (I) som håller spjällmotorn i fästplattan. 8. Tag bort spjällmotorn från fästplattan. 9. Montera den nya spjällmotorn på fästplattan. 10. Montera länkarm på spjällmotorns axel. Viktigt att skruven är vinkelrät mot axelns plan. 11. Montera tillbaka spjällmotor och fästplatta på luftintag. Se till att spjällaxel och länkarm blir korrekt anslutna. 12. Anslut spjällmotorns kabel. 13. Montera Eurosteckerna och slå på huvudströmmen. 14. Kontrollera/justera förbränningen. Frikopplingsknapp Genom att trycka ner knappen och snäppa fast den frikopplas motorn och spjället kan enkelt vridas. Denna funktion underlättar vid byte av spjällmotor. H I Bentone 31

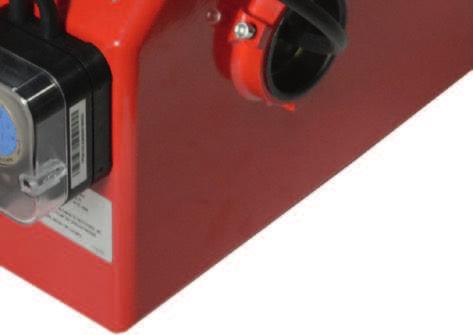

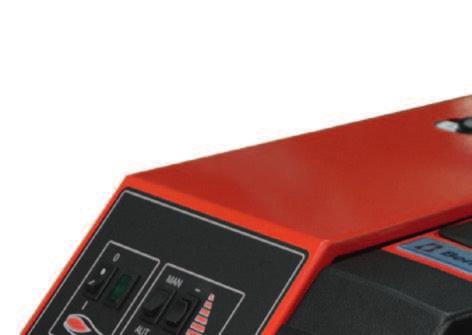

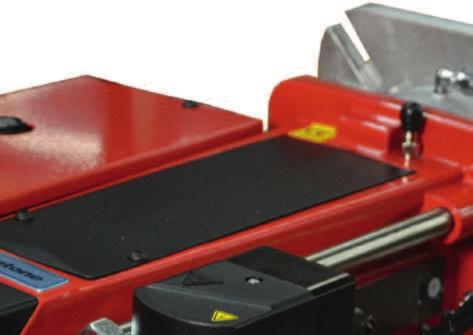

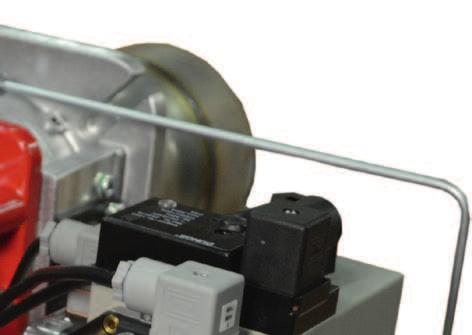

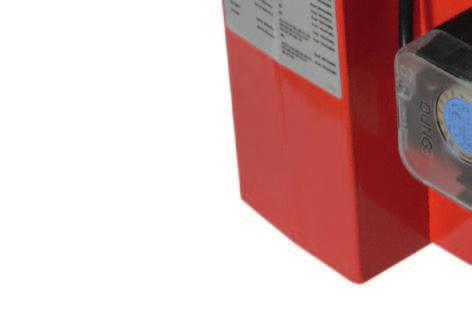

32 7.4 Vibrationer Högsta tillåtna vibrationsnivå är 5,0 mm/s Kontrollera korrekt åtdragning på alla skruvar Kontrollera l äkhjul med avseende på skador och föroreningar. Byt skadat, förorenat eller obalanserat l äkthjul. Kontrollera motorns axel och lager. Om de är slitna byt motor alternativt lager Använd lockets skruv för att fästa vibrationssensorn 32 Bentone

33 7.5 Kontroll av flamövervakningen och joniseringsströmmen Brännaren är i standardutförande övervakad enligt joniseringsprincipen. Joniseringsströmmen skall kontrolleras vid uppstart och vid varje servicebesök. Orsaken till för låg joniseringsström kan vara krypströmmen, dålig anslutning till jord nedsmutsning eller att lamelektroden är felplacerad i brännarhuvudet. Ibland kan även fel gas- luftblandning orsaka för dålig joniseringsström. Joniseringsströmmen mätes med en microampèremeter (µ A) som inkopplas i serie med lamelektroden och gasautomaten.koppla in µ A-metern enl. ig. Min erforderlig joniseringsström framgår av tabellen. I praktiken måste denna ström vara betydligt högre helst mer än10 µ A. Inkopplingen av µ A instrumentet underlättas av att alla gasbrännaren är försedda med delbar joniseringskabel. Tekniska data För kontinuerlig drift! Tomgångsspänning vid ION-plint AC V!Skydda joniseringselektroden mot elektriska stötar! LFL... Kortslutningsström Min ström lam detektering Erforderlig ström säker detektering Möjlig detektorström Max 0,5mA min 6 μa Min 6 μa Max 200 μa 7.6 UV-sond Denna bör ej utsättas för högre temperatur än 60 C. Den ström som går genom UV-sonden då den är belyst skall minst vara 70 µ A för LFL1.. Denna ström kan mätas med hjälp av en multimeter och behöver endast utföras om det misstänks att något fel föreligger. UV-lamdetektor QRA... A M LFL + C QRA Bentone 33

34 8. Överlämnande av anläggningen Se till att brännaren brinner med goda förbränningsvärden. Gör upprepade startförsök för att kontrollera att inställningarna fungerar. Temperaturen i panna får gärna sjunka innan startförsök görs, så att försöken i möjligaste mån efterliknar normala starter för anläggningen. Stäng kulventilen under drift för att kontrollera att gastryckvakten bryter på inställt värde, bryter för lågt anslutningstryck gas. Tag bort slangen för luftvakten för att kontrollera att brännaren går i blockering, bryter för att inget tryckdifferens över läkt detekteras. Kontrollera att alla skyddskåpor och mätnipplar är påsatta och inskruvade. Säkerställ att styrautomatik är i automatik läge och urloggad. Fyll i erforderliga testprotokoll. Instruera driftspersonalen om anläggningens skötsel och underhåll samt hur man skall bete sig vid driftstörningar.!översyn och service får endast göras av behörig personal 9. Felsökning och driftstörningar Förutsättningarna för att en anläggning skall fungera utan driftstörningar är beroende av tre faktorer, el-, gas- och lufttillförseln. Uppstår det ändringar i förhållandet till dessa tre faktorer riskerar man driftstörningar. Det har visat sig att de lesta driftstopp härrör sig från ganska enkla fel. Innan man kallar på serviceman, bör man därför i eget intresse undersöka följande: Är gaskranen öppen. Är alla säkringar hela och strömmen inkopplad. Är termostaterna korrekt inställda. Är pressostater, överkokningsskydd osv. i driftläge och inte utlösta. Är gastrycket tillräckligt. Är brännarens styrautomatik i startläge. Har brännarens styrautomatik eller motorskydd löst ut - Återställ. Är cirkulationspumpen igång. Finns det friskluft till anläggningen Bentone

35 10. Elutrustning 10.1 Säkerhetssystem Säkerhet system måste installeras I enlighet med rådande bestämmelser för anläggningen. Detta kan skilja mellan olika anläggningar som brännaren är installerad i. Se de regler och föreskrifter som gäller. Säkerhetssystemets kablar skall vara separerade så att utgående signal ej är förlagd i samma kabel som inkommande signal. Dessa signaler skall vara förlagda i 2 olika kablar. Säkerhetssystem så som säkerhetsbrytare för luckor, dörrar, vattennivå, tryck, temperatur och övriga säkerhetsanordningar skall installeras i säkerhetskretsen enligt reglerna för anläggningen Bentone 35

36 10.2 Kopplingsschema LFL Bentone

37 10.3 Komponentlista LFL1... A1 A2 A3 B1 F1 F2 F3 H1 H2 K1 K2 M1 M2 Gaseldningsautomat Effektregulator Läckgaskontroll, Dungs VPS 504 Jonisationselektrod Säkring Säkring Säkring Driftslampa Lampa höglast (Tillbehör) Kontaktormotorskydd Hjälprelä Brännarmotor Spjällmotor L&S SQN A21B S1 S3 S4 S5 S7 S8 Manöverbrytare Reglertermostat Temperaturbegränsare Säkerhetsbrytare för svängbar lucka Huvudbrytare Lufttryckvakt S10 Gastryckvakt, max S11 Omkopplare, Aut-Man S12 Omkopplare, Öka-Minska S15 Reglertermostat 3-polig (endast för 2-stegs glidande) S20 Huvudbrytare T1 X1 Tändtransformator Kopplingsplint Om S6 saknas, bygla mellan T6 och T8. Anläggningen nätansluts och avsäkras enligt gällande föreskrifter. Max belastning K1 Anslutning A1,A2 / 95, 96 / 97, 98 Max 0,2A/15W X2 X3 X4 X7 X8 X15 X16 S9 Jordplint Euro-kontakt, brännare Euro-kontakt, panna Euro-kontakt, 3-fas, brännare Euro-kontakt, 3-fas, panna Euro-kontakt, effektregulator brännare Euro-kontakt, effektregulator Gastryckvakt Y1 Magnetventil 1 Y3 Säkerhetsmagnetventil 10.4 Funktion LFL Manöverbrytare TILL-Termostat TILL-Gastryckvakt TILL- Luftspjället stängt. Kontroll sker att luftvakten ej indikerar läkttryck. Därefter startar brännarmotorn. 2. Spjällmotorn öppnar. Spjällmotorn öppnar spjället till läge för höglast. Kontroll sker att luftvakten indikerar tillräckligt läkttryck. 3. Spjällmotorn stänger. Spjällmotorn stänger till läge för låglast. Därefter bildas tändgnistan. 4. Huvud- och säkerhetsventil öppnar. Gasen antänds. Jonisationselektroden indikerar nu låga. 5. Säkerhetstiden upphör. Tändgnistan upphör. Säkerhetstiden upphör. Om lågan uteblir eller av någon anledning försvinner efter denna tidsgräns går automaten i blockering. 6. Driftläge. Brännaren beinner sig i driftläge och kan nu gå över till höglast om manöverbrytaren och termostaten för höglast är i TILL-läge. Brännaren kan växla mellan hög- och låglast beroende på inställd temperatur. 7. Stopp Brännarens drift kan nu avbrytas med manöverbrytaren eller termostaten. Om automaten går i blockering. Röd lampa i automaten lyser. Brännaren återstartas genom att återställningsknappen trycks in. Bentone 37

38 10.5 Styrprogram vid störningar; störlägesvisare eldningsautomat: LFL1... Generellt gäller att bränslematningen genast bryts vid alla störningar. Samtidigt stoppar programverket och därmed även störlägesvisaren. Symbolen över visarens avläsningsmärke anger den aktuella störningen. Ingen start, t.ex. på grund av att det inte kommer någon stängningssignal på klämma 8 eller om en kontakt inte har slutit mellan klämmorna 12 och 4 eller 4 och 5. Avbrott igångkörning på grund av att det inte kommer någon öppningssignal på klämma 8 från spjällmotor för läge «max.». Klämmor 6, 7 och 14 är spänningsförande tills felet har avhjälpts 1 Störställning på grund av att det inte inns någon lamsignal vid slutet av den första säkerhetstiden. Störställning sker vid varje tillfälle då flamsignal saknas efter den första säkerhetstidens slut! 2 Störställning på grund av att det inte inns någon lamsignal vid slutet av den andra säkerhetstiden (huvudlammans lamsignal i 2-rörsbrännare). P Störställning på grund av utebliven lufttrycksindikering vid början av lufttryckskontrollen. Störställning sker vid alla tillfällen då lufttryck saknas efter denna tidpunkt! Störställning på grund av fel i lamövervakningskretsen. Avbrott i igångkörningen på grund av att det inte kommer någon lägessignal på klämma 8 från spjällmotorn för läge «min.». Klämmor 6, 7 och 14 är spänningsförande tills felet har avhjälpts. Störställning på grund av att lamsignalen upphör under brännardriften eller lufttrycket är otillräckligt. Störställning vid styrprogrammets slut på grund av främmande ljus (t.ex. ej slocknad lamma, otäta bränsleventiler) eller på grund av en felaktig lamsignal. a - b Programdel för idrifttagande b - b Tomgångssteg (utan påverkan av kontakter) b ( b ) - a Eftervädringsprogram Tekniska data LFL1... Förventilationstid med full luftmängd: 31,5 s Förtändningstid: 6 s Säkerhetstid: 3 s Eftertändningstid: 3 s Återkoppling efter blockering Omedelbart Återstartstid: 18 s Omgivningstemperatur: -20 C till +60 C Skyddsform: IP 40 a b Övervakning av joniseringsström Spänning på joniseringselektrod drift: 330V ± 10% test: 380V ± 10% Kortslutningsström max. 0,5 ma Min. erforderlig joniseringsström 6 µ A Rekommenderat område för mätinstrument µ A b 38 Bentone

39 10.6 Täthetskontroll dungs VPS 504 Tekniska data Testvolym 4,0 l Tryckökning med hjälp av motorpump 20 mbar Skyddssäkring (medlevereras ej) Inbyggd säkring, utbytbar Kontaktbelastning 10A fast or 6.3A slow T6,3L 250V (IEC 127-2/111) (DIN41662) utgång drift SO1, SO2, SO4: 4A utgång fel T7: 1A Testcykel s Gränsvärde utgång fel SO4 1, 2, 3, T7: 1A Beroende på testvolym och tryck 50 l/h Antal testcykler 20/h Programförlopp I viloläge: ventil 1 och ventil 2 är stängda. Tryckuppbyggnad: Motorpumpen höjer gastrycket Pe i den del som skall testas med ca 20 mbar i förhållande till ingående tryck vid ventil 1. Under testperioden kontrollerar den inbyggda differenstryckvakten tätheten på provningssträckan. När provningstrycket uppnåtts kopplas motorpumpen ifrån (provningscykeln är avslutad) Provningstiden (10-30 s) är beroende av testvolymen (max. 4.0 l). Om provsträckan är tät får reläet spänning efter ca 30 s och den gula lampan tänds. Om provsträckan läcker eller tryckökningen på 20 mbar inte uppnås under testperioden (max 26 s) signalerar VPS 504 ett fel. Den röda lampan tänds och lyser så länge som regulatorns eller termostatens kontakt är sluten (värmebehov). Efter ett kort spänningsfall under provningen eller under drift sker automatisk återstart Bentone 39

40 Programgivare Viloläge Tryckuppbyggnad Drift Schema programförlopp Regulator Motorpump Magnetventil Differenstryckvakt Frigivningssignal VPS VPS "TÄTHETSTEST"=0,31 Regulator Motorpump Magnetventil Differenstryckvakt Frigivningssignal Regulator Motorpump Magnetventil Differenstryckvakt Frigivningssignal Felsignal VPS 504 "TÄTHETSTEST"=41 VPS 504 "TIGHT" TEST=41 VPS 504 "LÄCKAGE" Elanslutning VPS 504 VPS 504 seriekopplas mellan temperaturregulatorn och reläboxen med ett 7-poligt kontaktdon. Se kopplingsschema! Otät Tät Blockering Drift Kontakt Driftspänning ~(AC) 230V 50Hz 40 Bentone

41 11. Felsökning Gasbrännare En anläggnings förutsättningar för en störningsfri drift kan endast garanteras genom samverkan av de tre faktorerna, elektricitet, gaslöde och förbränningsluft. Skulle någon av dessa faktorer ändra sig, kan detta orsaka driftstörning. Det har visat sig att ett stort antal störningar beror på ganska enkla saker. Innan man skickar efter service bör man därför förvissa sig om följande: 1. Är gaskranarna till anläggningen öppna? 2. Är säkringarna hela och strömmen påslagen? 3. Är reglerorganen (rumstermostat, panntermostat osv.) riktigt inställda? 4. Finns det tillräckligt gastryck fram till brännaren? 5. Är brännarens brännarstyrning startberett och inte i blockerläge? 6. Är det sörjt för riktig lufttillförsel till brännaren? För att underlätta felsökningen har vi ställt upp ett schema över de vanligaste felen som kan uppstå på en gasbrännaranläggning och hur de åtgärdas. Felorsak Brännaren startar inte Ingen gas Ingen spänning Brännarmotorn startar inte Brännarstyrning defekt Brännarmotorn går, ingen tändgnista bildas efter förluftningstidens slut Ingen spänning på anslutningsklämmorna Tändelektroderna i beröring med varandra eller med jord Porslinet trasigt på tändelektroderna Kabelskorna har dåligt kontakt Tändkablarna skadade Transformatorn skadad, ingen spänning på sekundärsidan Tändkabeln och joniseringskabeln förväxlade Ingen flambildning Gasmagnetventilen defekt Gasmagnetventilen öppnar inte trots att den får spänning Ingen spänning till magnentventilen Ingen elektrisk förbindelse genom lufttryckvakten Startlasten är inte riktigt inställd Åtgärd Kontrollera att alla gaskranar är öppna Kontrollera säkringen, termostaten och elektriska anslutningar Motorskyddet har löst ut. Motorn defekt Bytes Kontrollera kontakten. Byt ut felaktig brännarstyrning Justeras Elektroderna utbytes Förbättra kontakten Bytes Transformatorn utbytes Kastas om Bytes Magnetventilspolen bytes, ev. hela ventilen Kontrollera kontakten Prova inställningen och funktionen på lufttyckvakten Sänk respektive öka gastillförseln. Reducera luftmängden Bentone 41

42 Felorsak Brännarstyrning defekt Lufttryckvakten felinställd eller defekt Ingen kvitteringssignal på grund av att reglermotorns nockar ej riktigt justerade eller har kommit ur läge Brännaren löser ut efter säkerhetstidens slut trots att flamma bildas Ingen joniseringsström respektive UV-cellen i felaktigt läge Övervakningsdelen i brännarstyrningen defekt Spänningen lägre än 185 V Tändelektroderna stör joniseringsströmmen Dålig jordförbindelse Fas och nolledare förväxlade Brännaren löser ut under förvädringen Luftvakten defekt eller feljusterad Startlasten inte riktigt inställd Gastrycket för lågt Pulsationer vid start Tändelektroderna felinställda För högt gastryck Rökgassidan blockerad Brännaren pulserar under drift Brännaren felinställd Brännaren smutsig Felaktig skorsten Brännaren arbetar riktigt men går emellanåt i blockering Joniseringsströmmen för liten UV-cellen i felaktigt läge Spänningsfall vid vissa tider Felaktigt inställd eller defekt luftvakt Överslag i tändelektroderna Åtgärd Bytes Prova inställningen och inreglera den på nytt, eller byt ut Prova inställningen och inreglera den på nytt Justera joniseringselektroden och UV-cellen. Undersök kablar och anslutningar Brännarstyrningen bytes Kontakta elektriker Justera tändelektroderna. Pola eventuellt om transformatorn Ordna för riktig kontakt till jord Se kopplingsschema och ändra Sänk respektive öka luftinställningen. Reducera luftmängden Sänk respektive öka gastillförseln. Reducera luftmängden Höj trycket. Kontakta eventuell gasleverantör Justeras Kontrollera och injustera med hjälp av manometer och tryckregleringsventil Kontrollera skorstenskanalen Justeras Rengör brännaren Kontrollera och ändra eventuellt dimensionen Kontrollera. Skall vara minst 6 µa, men bör ligga på 8-20 µa Justera Får inte gå ner mer än 15% av märkspänningen. Kontakta eventuellt elekriker Prova inställningen och inreglera den på nytt, eller byt ut Bytes Brännarstyrningens omgivningstemperatur för hög Isolera för värme, max. 60 Tändgnistan för svag Dålig förbränning Dåliga dragförhållanden Kontrollera transformatorn Kontrollera skorstenen 42 Bentone

43 Felorsak För hög rökgastemperatur CO 2 -halten för låg CO-halten för hög Luftöverskott vid naturgas och gasol (propan, butan) Luftunderskott Hålen i gasmunstycket blockerade av smuts För dåligt friskluftintag Sned lamma på grund av att brännarhuvudet kommit ur läge Kondensbildning i panna och skorsten För låg rökgastemperatur eller för liten gasmängd Åtgärd Pannan för högt belastad. Sänk gasmängden, ev sota pannan Stryp luften. Kontrollera pannan med avseende på otätheter. Stryp draget om detta är för högt Stryp luften Öppna luften. Kontrollera rökgasspjället Rengör Kontrollera och gör det större Kontrollera brännarhuvudet och justera in det på nytt Öka rökgastemperaturen genom att öka gasmängden. Isolera skorstenen Bentone 43

44 12. EU Declaration of conformity Bentone Gasburners

45 13. Allmänna anvisningar för gasbrännare Installation 1. Följ de normer och anvisningar som gäller för installation av gasbrännare 2. Tillse att den elektriska installationen utföres enl. gällande föreskrifter 3. Kontrollera att pannrumments friskluftintag är tillräckligt dimensionerat 4. Kontrollera att brännarens effekt är anpassad till pannans genom att studera dataskyltarna 5. Kontrollera att brännaren är anpassad till gaskvalitén ifråga 6. Kontrollera att ingångstrycket på gasen är det riktiga 7. Kontrollera att pannans spjäll är öppna 8. Kontrollera att vatten inns i systemet 9. Kontrollera att termostater o.d. är rätt inställda 10. Läs igenom instruktionen för brännnaren och följ de anvisningar som där ges för igångkörning och service Skötsel Allmänna anvisningar 1. Håll pannrummet rent 2. Se till att friskluftintaget till pannrummet inte blockeras 3. Bryt strömmen och stäng av gasen om brännaren behöver tagas ut 4. Använd inte pannan för att elda papper och avfall såvida inte särskild anordning (eldstad) för detta inns Normal drift 1. Se till att smuts och damm inte hindrar lufttillförseln till brännaren 2. Låt en installatör årligen gå igenom anläggningen så att säkerheten inte äventyras 3. Låt installatören vid den årliga översynen även justera brännaren för bästa eldningsekonomi 4. Kontrollera då och då att vatten inns på systemet (fyll på om nödvändigt) och att termostater o.d. är normalt inställda 5. Se till att vatten inte kommer i beröring med brännaren Om brännaren har stannat Avstängning 1. Tryck in återställningknappen på reläet 2. Kontrollera att max. termostaten inte löst ut 3. Kontrollera andra termostater ex. rumstermostat om sådan inns 4. Kontrollera att tillräckligt gastryck inns till brännaren 5. Undersök att de elektriska säkringarna är hela 6. Kontrollera vid nytt startförsök genom att iakttaga på gasmätarens räkneverk att magnetventilen öppnar 7. Om brännaren inte startar trots upprepat startförsök meddela då installatören 1. Brytning av strömmen sker enklast medelst huvudströmbrytaren 2. Avstängning av gastillförseln göres med avstängningskranen på brännaren Varning 1. Håll aldrig ansiktet framför eldstadsluckan när brännaren skall startas 2. Använd inte tändstickor för inspektion av eldstads-rummet Auktoriserad installationsirma: Adress: Telefon: 1(2)

46 Service- och inspektionskort Installation Panna Namn: Typ: Effekt kw: Adress: Brännare Typ: Effekt kw: Installerad av: Datum: Datum Nm 3 gas/h Gastrycksregulator Eldstad Tryck Skorsten CO 2 CO Rökgastemp Joniseringsström Förbränningsverkningsgrad Mätningsgrad Liten Låga Före Efter % % C µ A mbar mbar % Stor låga Mätvärde Datum Nm 3 gas/h Gastrycksregulator Eldstad Tryck Skorsten CO 2 CO Rökgastemp Joniseringsström Förbränningsverkningsgrad Mätningsgrad Liten Låga Före Efter % % C µ A mbar mbar % Stor låga Mätvärde Datum Nm 3 gas/h Gastrycksregulator Eldstad Tryck Skorsten CO 2 CO Rökgastemp Joniseringsström Förbränningsverkningsgrad Mätningsgrad Liten Låga Före Efter % % C µ A mbar mbar % Stor låga Mätvärde

47

48 Enertech AB. P.O Box 309, SE Ljungby.
