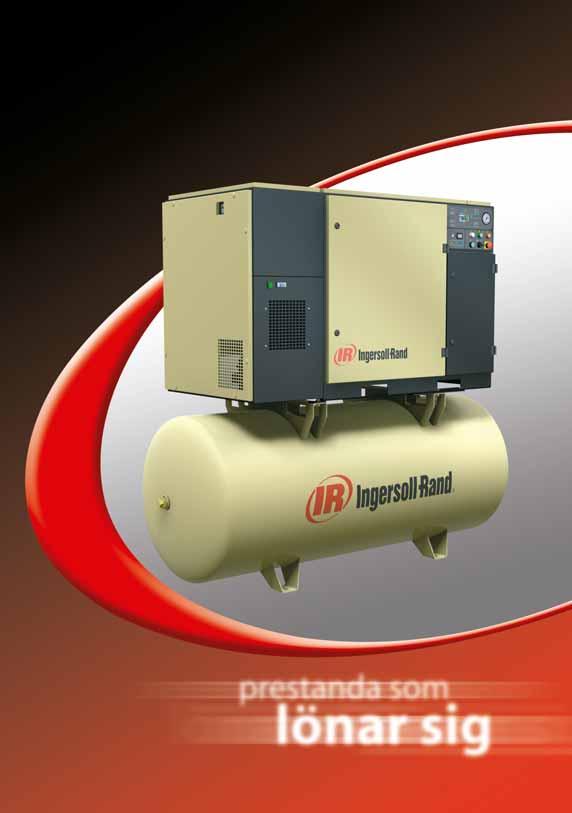

1 Skruvkompressorer UP5-Serien kw

2 Skruvkompressorer UP5-Serien kw Öka din lönsamhet Att öka ditt företags lönsamhet var den viktigaste målsättningen för Ingersoll-Rand vid utvecklingen av den revolutionära UP- Serien av integrerade lösningar för rotorskruvkompressorer. Så hur kan ett tryckluftssystem hjälpa dig att höja din lönsamhet? Svaret är egentligen ganska enkelt: genom att se till att du uppnår den högsta produktiviteten i din verkstad mot så låga innehavskostnader som möjligt. UP-serien är mer än ett integrerat luftsystem, det är en komplett lösning som är särskilt framtagen för att maximera nyckelfaktorerna bakom lönsamhet i dagens företagsverksamhet. Ypperligt pålitlig En produktiv verkstad Flexibla driftsmöjligheter Effektivt, besparande energibruk Välkommen till Ingersoll-Rand:s Skruvkompressorer ur UP-serien, en högre standard för prestanda. 2

3 3

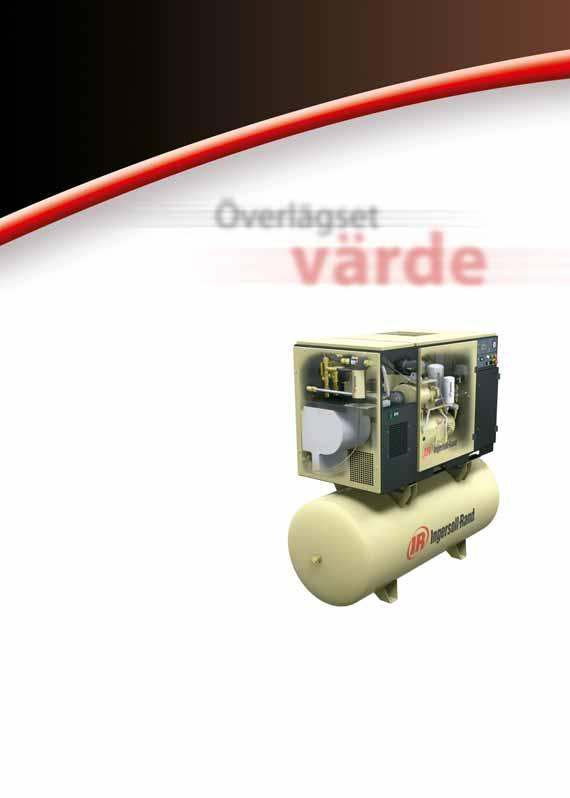

4 Skruvkompressorer UP5-Serien kw Ypperligt pålitlig Maximal effektiv driftstid Ingersoll-Rand är så trygg med UP-Seriens prestanda att vi erbjuder en rad olika garantipaket som är avsedda att ge dig maximal driftssäkerhet. Färre kopplingar Den smarta integreringen eliminerar läckor och tryckfall för maximal pålitlighet. Ypperligt effektiv Mer luft för dina pengar Seriens branschledande prestanda ger mer luft vid lägre motoreffekt, du besparar tusentals kronor om året i energi. Smart, energisnålt styrsystem Eliminerar obelastad drift som slösar energi, genom att släppa ut luften snabbt och koppla kompressorn till/från när den inte behövs. Effektiv energiförbrukning Högeffektiv huvudmotor i EFF1 & skyddsklass IP55 som driver både kompressorn och kylfläkten. 4 Ypperlig flexibel Kompakta dimensioner Montering på tanken frigör värdefull golvyta och reducerar installationskostnaderna. Installation nära brukspunkten Kan tack vare den viskande tysta driften installeras närmare brukspunkten för lägre kostnader och en säkrare arbetsomgivning. Ypperligt produktiv Strängt bibehållet tryck Det reducerade utmatningstrycket och eliminerade tryckstegringar skonar din utrustning nedströms.

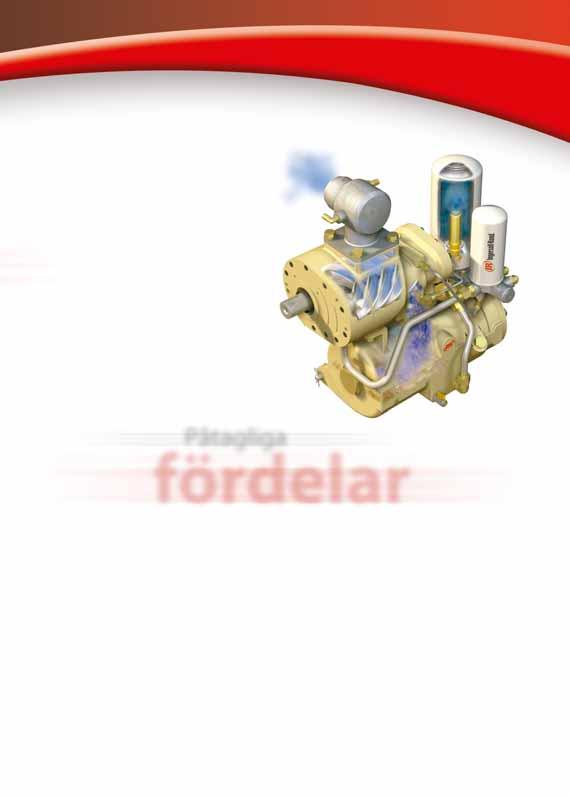

5 Innovation Högeffektiv integrerad kompressionsmodul För att ge maximal prestanda, hög verkningsgrad och enkel skötsel har skruvpaket, mellanledningar och separatorsystemet integrerats tillsammans i en enkel konstruktion. Den integrerade kompressionsmodulen eliminerar läckage och tryckförlust för bättre effektivitet och prestanda. Skötsel och underhåll sker mycket enkelt tack vare bruk av filter- och separatorpatroner med skruvanslutning. Viskande tyst drift Överdimensionerad, högeffektiv kylluftsfläkt. Ger bullernivåer så låga som 67 dba. Drift med dubbelkontroll Pålitlig och effektiv kontroll av pålast/avlast med automatisk stopp- och startfunktion för maximal flexibilitet. Enkel diagnos Visuell visning av driftstillstånd och driftstimmar för enkel körning och reducerad spilltid. Poly-V remdrivning Det överlägsna drivsystemet utnyttjar patenterad automatisk sträckning för eliminerad remtöjning och ökad effektivitet. Avancerad kylning Inbyggt förfilter och en effektiv kombinerad efterkylare med tillgång till båda sidor för enkel rengöring och utmatning upptill för enkel evakuering. Bekväm skötsel Alla viktiga underhållskomponenter har grupperats för enkel skötsel. 5

6 Skruvkompressorer UP5-Serien kw Högeffektivt filterpaket Ren luft för högre produktivitet Filtrering för bästa prestanda, reducerade tryckfall och längre driftsliv. Partikelfiltrering till branschledande 1 mikron. Längre elementliv, lägre tryckfall. Den höga luftkvaliteten ger verktyg och utrustning längre livslängd, eller kan behandlas vidare för att uppfylla specifika krav. Energisnål lufttork Torr luft för högre produktivitet Högeffektiv direktexpanderande lufttork startar automatiskt tillsammans med kompressorn och kör automatiskt. Denna driftcykel garanterar omedelbar torkning och reagerar på kompressorns belastning. Torken fortsätter köra tills kompressormodulen stängs av. En enkel dubbelmantlad värmeväxlare har valts för denna modulstorlek för att uppnå optimala prestanda med låg förlust, hög termisk effektivitet och långt driftsliv. Högeffektiv centrifugal fuktseparator med tidsinställd magnetisk tömningsventil för permanent avskiljning av kondens. Eliminerar korrosion i ledningarna, en orsak till överflödigt slitage av verktyg och packningar. 6

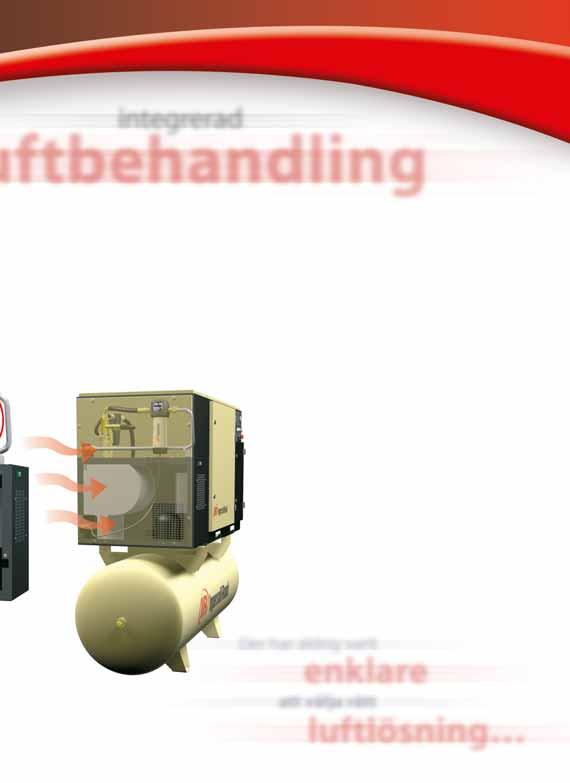

7 Smart integrering för kw Avancerad paketering för pålitlighet och säker drift Ett kompakt paket, monterat på en "torr tank", ger lägre installationskostnader (även golvmonterad enhet kan väljas. Integral luftkylning med separata flödeskanaler garanterar kylning 100% av tiden som kompressorn kör. Enkel tillgång till alla kompressor- och luftbehandlingsmoduler för enklare skötsel. Integrerat förfilter för längre komponentliv och lägre underhållskostnader. Förenklade ledningar eliminerar potentiella läckor. En punkt för tömning av kondensvatten i stället för flera punkter reducerar installationskostnaderna. Separat kylningsavdelning ger avancerad kontroll av kylflödet och sänker bullernivån. Praktiska tillval och satser Anpassa ditt system Golvmontage Kompressorpaket utan luftbehandlingsutrustning Vädertåligt hölje PORO (omstart vid strömavbrott) ger säker återställning av maskinen efter ett strömavbrott Frostskydd (ej tillgängligt för enheter med kyltork) Moduleringskontroll i det högre området Sekvenskontroll PacE systemtrycksreglage 7

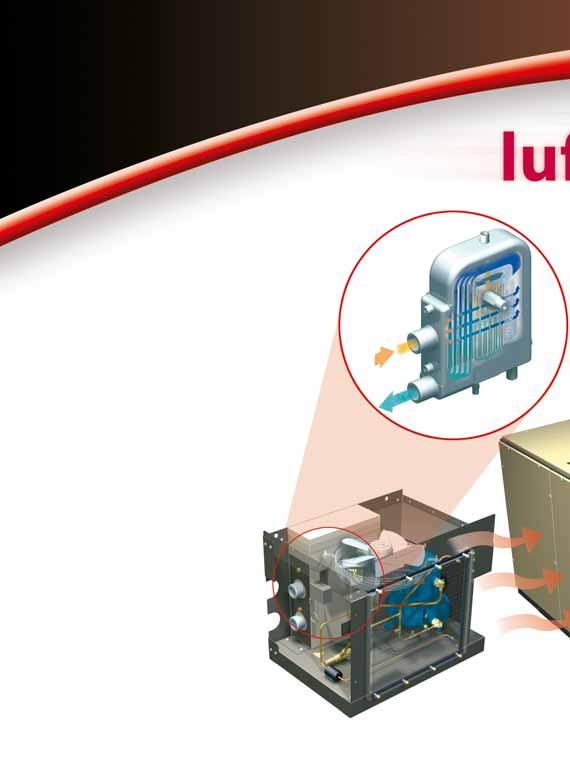

8 Skruvkompressorer UP5-Serien kw Kylgas ut Modulär värmeväxlare med tvärflöde Ledande teknologi som driver effektivitet I lufttorkens hjärta sitter den särskilt konstruerade värmeväxlarmodulen med tvärflöde som kombinerar luft-tillluft och luft-till-kylmedel värmeväxlare, en högeffektiv kondensseparator av rostfritt stål, allt i en kompakt modul. Fuktig luft in Förkylning reducerar kylmodulens belastning med så mycket som 60%. Luften kyls vidare via värmeväxling med kylmedel. Fukt leds undan av avskiljaren, närkopplad till avdunstaren. Värmeväxlaren med tvärflöde ger minimal förlust av lufttryck och garanterar effektiv vattenavskiljning. Torr luft ut Kondens ut Kylvätska in Energisnål kyld lufttork Torr luft för högre produktivitet Den direktexpanderande kyltorken torkar tryckluften enkelt och effektivt när maskinen belastas. Sammansatt värmeväxlare av svetsat aluminium för låg förlust, hög termisk verkningsgrad och långt driftsliv. Magnetstyrd tömningsventil och högeffektiv fuktseparator som permanent släpper ut kondens. Eliminerar korrosion i ledningarna, en orsak till överflödigt slitage av verktyg och packningar. 8

9 Smart integrering för 22, 30 & 37 kw Avancerad paketering för pålitlighet och säker drift Endast golvmonterade enheter (ett brett sortiment fristående lufttankar finns som tillval). Integralt kyld torkmodul med separata kylkanaler för att uppnå bästa totala verkningsgrad och garantera att kylning uppnås 100% av tiden som kompressorn löper. Rymlig formgivning för enkel tillgång och förenklat underhåll. Integrerat förfilter för längre kylarliv och lägre underhållskostnader. Förenklade ledningar eliminerar potentiella läckor. Kondenstömning från en punkt. Alternativ matning utan torkanläggning. ÖKAD PRODUKTIVITET HÖJD VERKNINGSGRAD REDUCERADE UNDERHÅLLSKOSTNADER 9

10 Skruvkompressorer UP5-Serien kw Ledande garanti som standard 12 månaders garantiskydd Alla kompressorer ur Ingersoll Rand UP-serien levereras som standard med en omfattande, 1 års paketgaranti, för obegränsad drift under garantitiden. Enkel att sköta Ingersoll-Rand konstruerade UP-serien med tanke på enkel skötsel. Påskruvade oljefilter och separatorelement med underhållsintervall på 3/6/9.000 timmar / årligen gör livet enkelt. Din Ingersoll-Rand leverantör av luftlösningar kan rekommendera det mest kostnadseffektiva underhållsprogrammet för att hålla din investering problemfritt i drift under många år. AirCare täckning Det finns flera möjligheter att utöka garantin vidare och slippa alla bekymmer med Ingersoll- Rand AirCare. Kontakta ditt auktoriserade Ingersoll-Rand ombud för mer information. Ultra-Plus kylmedel Alla enheter levereras som standard med Ingersoll- Rand:s Ultra-Plus avancerade syntetiska kylmedel timmar livslängd för kylmedlet Enkel kondensseparering Hög biologisk nedbrytbarhet Intellisys kontroll som tillval Det extra Intellisys styrsystemet, kanske det mest välkända namnet inom kompressorreglage, bjuder exakt tryckkontroll, energibesparande funktioner och avancerat skydd av dina tillgångar. Reservdelssatser håller det enkelt Reservdelar i enkelt beställda satser gör det enkelt att alltid veta att du har rätt delar till hands när de behövs. Ingersoll-Rand har ett oöverträffat rykte när det gäller tillgänglighet och pålitlighet av kompressordelar. 10

11 LUFTFLÖDE B LUFTFLÖDE LUFTUTSLÄPP B H H LUFTINTAG TORKENS LUFTINTAG L L Branschledande prestanda Specifikationer Modell nr. kw HK KAPACITET Bar vid utsläpp db(a) m 3 /min (cfm) utan med FAD tork tork UP * 68+3 UP * 68+3 UP * 68+3 UP * 68+3 UP * 68+3 UP * 68+3 UP * 68+3 UP * 68+3 UP * 68+3 UP * 68+3 UP * 68+3 UP * 69+3 UP * 69+3 UP * 69+3 UP * 69+3 UP5 22E UP5 22E UP5 22E UP5 22E E/T 69+3 UP UP UP UP E/T 69+3 UP5 37PE UP5 37PE UP5 37PE UP5 37PE E/T 69+3 * Maximalt utgångstryck för paketet som omfattar fuktseparator, kyltork och installation med GP-filter. Effektiv filtrering till 1 mikron för fasta partiklar, västkor 0,5 mg/m3 vid 21 C och kondensattömning. Maximalt utgångstryck för paketet som omfattar fuktseparator, kyltork installation och kondenstömning. Dimensioner & vikter Fäste kw L B H Paketvikt (mm) (kg) utan tork med tork Plattmontage E Plattmontage med tork E Tankmonterad liter behållare** Tankmonterad liter behållare** Den givna kapaciteten är testad enligt ISO 1217 annex C 1996 (CAGI-pneurop PN2CPT2) ** Dimensionerna är desamma för tankmonterade paket antingen med eller utan lufttork. Bullernivåer enligt ISO 2151; 2004 annex C E/T anger ej tillgänglig 11

12 Member of Ingersoll-Rand är inte konstruerade, avsedda eller godkända för behandling av andningsluft Ingersoll-Rand erkänner ingen specialutrustning för tillämpning för andningsluft och åtar sig varken ansvar eller ersättningsplikt om en kompressor används för andningsluft. Inget som står på dessa sidor är avsett att försträcka någon garanti eller tillsägelse, uttrycklig eller underförstådd, gällande den här beskrivna produkten. All sådan garanti eller andra försäljningsvillkor för produkten skall vara i överensstämmelse med Ingersoll-Rand:s standardförsäljningsvillkor för dylika produkter, vilka kan erhållas på begäran. Produktförbättring är en ständig målsättning hos Ingersoll-Rand. Konstruktion och specifikation kan ändras utan förvarning eller förpliktelse. Ingersoll-Rand Industrial Air Solutions P.O. Box D Beaty Street Davidson, NC Ingersoll-Rand Industrial Air Solutions Swan Lane Hindley Green Wigan, WN6 4EZ, UK Ingersoll-Rand Asia Pacific c/o Ingersoll-Rand South East Asia (Pte) Ltd 42, Benoi Road Singapore Ingersoll-Rand Company CPN
