Faktorer som påverkar upptaget av hand-arm vibrationer

Transkript

1 Faktorer som påverkar upptaget av hand-arm vibrationer Kramkraft Matningskraft Arbetsriktning Materialegenskaper Massa i maskin och operatör Verktygsegenskaper Isoleringsåtgärder Underhåll Servicetillgänglighet

2 Vibrationsnivå Deklarerade värden oäldre standard; ISO 8662, EN 50144, m fl ony standard; ISO 28927, EN 60745, m fl Vibrationsdatabaser på internet o Umeå universitet: o Italiensk databas: Mätning av vibrationsnivån

3 Standarder Hand/arm SS ISO /2:2001 Vibration & stöt - Mätning & bedömning av vibrationer som överförs till handen o Del 1: Allmänna riktlinjer o Del 2: Praktiska riktlinjer för mätning vid arbetsplats EN 12096:1997 Vibration & stöt Angivande och kontroll av vibrationsvärden CEN/TR 15350: 2005 Vibration & stöt Vägledning för bedömning av exponering för hand-armvibrationer med hjälp av tillgänglig information inklusive den från maskintillverkare EN ISO 20643:2005 Vibrationer från handhållna & handstyrda maskiner Utvärdering av vibrationsemission

4 Standarder Helkropp ISO 2631: Vibration och stöt Vägledning för bedömning av helkroppsvibrationers inverkan på människan o Del 1 (-1:1997): Allmänna krav o Del 2 (-2:2003): Vibration i byggnader EN 14253:2003: vibration & stöt Mätning & värdering av operatörens exponering för helkroppsvibrationer med avseende på hälsa Praktisk vägledning EN 1032:2003 Vibration & stöt Provning av flyttbara maskiner för bestämning av vibrationsvärden EN 12096:1997 Vibration och stöt Angivande & kontroll av vibrationsvärden CEN/TR /2, Vibration & stöt Helkroppsvibration Riktlinjer för minskning av vibrationsrisker o Del 1: Tekniska åtgärder vid konstruktion av maskin o Del 2: Förebyggande åtgärder på arbetsplatsen

5 Riktningar Tre riktningar, koordinatsystem: x-, y-, z-axel Hand/arm Helkropp

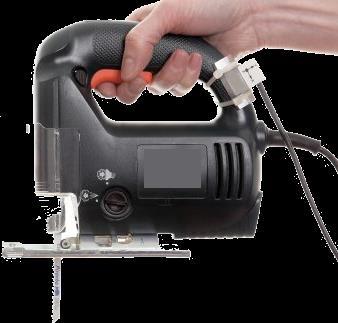

6 Montering Placeras i handflatan Om 2 handtag, mät båda Eltejp: 7 varv Använd det högsta värdet

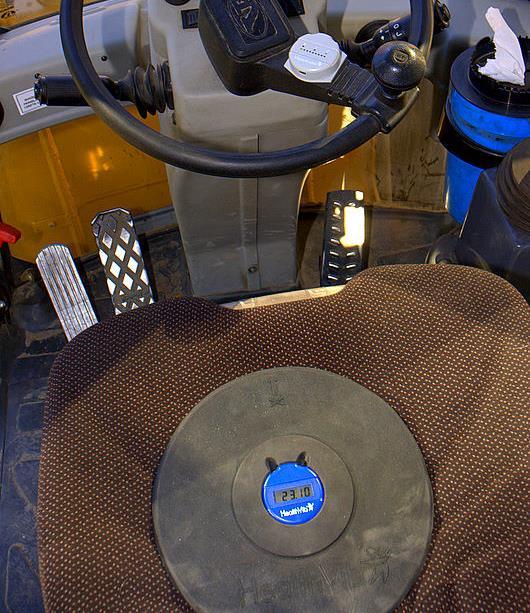

7 Montering Hand/arm Placeras i handflatan Eltejp: 7 varv Om 2 handtag, mät båda, använd det högsta värdet Helkropp Riktning viktig pga K-faktor i x- & y-led

8 Mätning Representativt för genomsnittlig vibration under helt arbetspass Hand/arm Mät olika aktiviteter, t ex; Borrning i trä Borrning i betong Slagborrning i betong Minst 1 minut mätning per aktivitet ca 1-3 mätningar / aktivitet beroende på varians Helkropp Om möjligt minst 20 minuter, annars: Minst 3 minuter som upprepas för en total mättid om 20 minuter Helst: 2 timmar eller mer

9 Vägning för vibrationsnivå [m/s²] 1,1 1 0,9 Frekvensvägning Wd (Helkroppsvibration) Wk (Helkroppsvibration) Wh (Hand- armvibration) 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 0,01 0, Frekvens [Log Hz]

10 Acceleration [m/s²] Frekvensvägning Frekvensvägning Acceleration Acceleration, frekvensvägt Frekvens

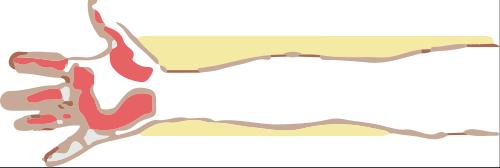

11 Frekvens Kroppspåverkan Delkropp Helkropp 1000 Hz 100 Hz 10 Hz Frekvens (Hz)

12 Högfrekventa vibrationer AFS 2005:15 synpunkt på slag/stötar Till 6 b: I de fall då exponeringen domineras av eller innehåller kraftiga stötar är det viktigt att vara försiktig då mätmetoden i föreskrifterna kan medföra att risken för ohälsa och olycksfall vid stötar underskattas. Därför är det lämpligt att vid riskbedömning av exponering med stort stötinnehåll även utföra en specifik utredning för stötarna. I samband med helkroppsvibrationer kan det därför vara bra att även tillämpa svensk standard SS-ISO Till 12 : Ohälsa har observerats hos tandvårdspersonal, bilmekaniker, nitare och fotvårdspersonal som arbetar mycket med vibrerande verktyg, trots att deras vibrationsexponering ofta ligger under insatsvärdena. Förklaringen till detta är att dessa yrkeskategorier ofta använder vibrerande verktyg (mycket högfrekventa eller slående maskiner) där risken för ohälsa lätt underskattas med gängse mätmetoder. Det är därför lämpligt att låta dessa yrkeskategorier regelbundet genomgå medicinska kontroller.

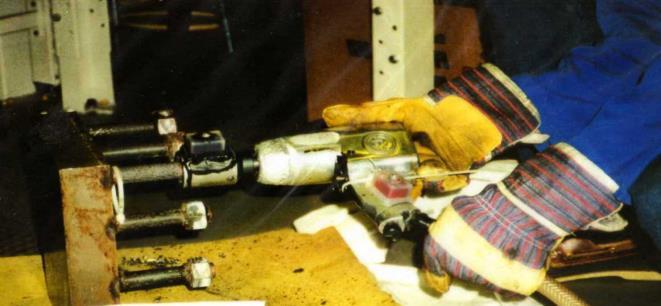

13 Transienta vibrationer slag/stötar Slag & högfrekventa HAV kan ej bedömas ordentligt med nuvarande mätstandard. Slipmaskin 3000 Mutterdragare Unfiltered Unfiltered m/s m/s ISO 5349 Low Pass Filtered, 1250 Hz ISO 5349 Low Pass Filtered, 1250 Hz ,00 0,02 0,04 0,06 0,08 0,10 Time (sec) ,00 0,05 0,10 0,15 0,20 0,25 Time (sec)

14 Effektivt (kvadratiskt) medelvärde Amplitud Toppvärde Effektivt medelvärde Tid Sinus vibration Amplitud Toppvärde Effektivt medelvärde Tid Slumpartad vibration 14

15 Effektivt (kvadratiskt) medelvärde Amplitud Toppvärde Effektivt medelvärde Tid Sinus vibration Amplitud Toppvärde Effektivt medelvärde Tid Slumpartad vibration 15

16 Dagliga vibrationsexponeringen Den dagliga vibrationsexponeringen A(8) Beror på verktygets: Vibrationsnivå Triggertid

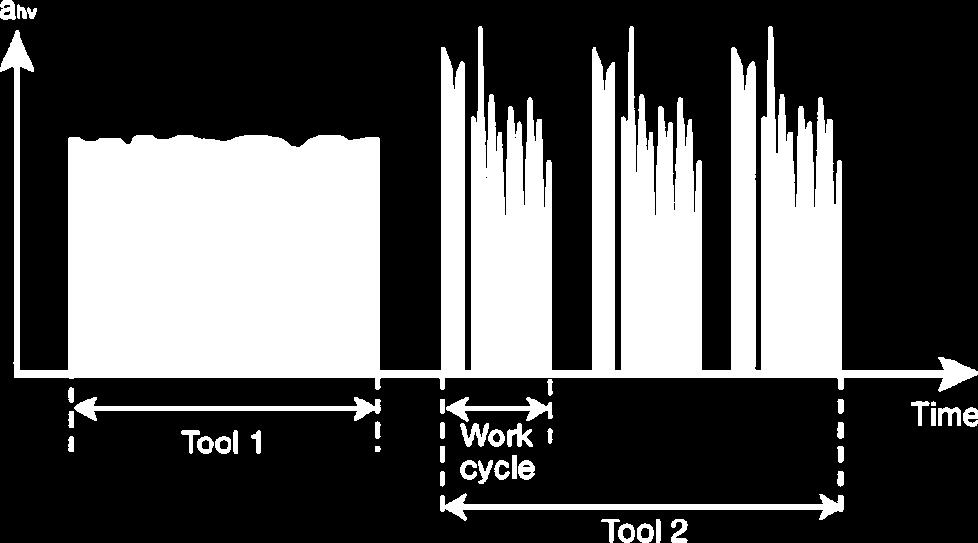

17 Triggertid Den tiden under vilken man utsätts för vibrationer från verktyget Kontinuerligt Intermittent Periodvis Säsongsvis

18 Automatiska mätsystem Bättre triggertid & enklare riskbedömningar Maskinaktiverade Fördel: Mäter bara då maskin används, dvs mycket god triggertid. Möjligt att korrelera varvtal till vibrationsnivå. Nackdel: Mäter enbart tiden. Fungerar ej på alla typer av maskiner, t ex krut, eller luftdrivna. Vibrationsaktiverade Fördel: Mäter alla maskiner oavsett drivning. De flesta mäter både vibrationer och tid. Nackdel: Svårt att särskilja vibrationer & hand- /kroppsrörelser. Ger överskattning av både triggertid & vibrationsnivå.

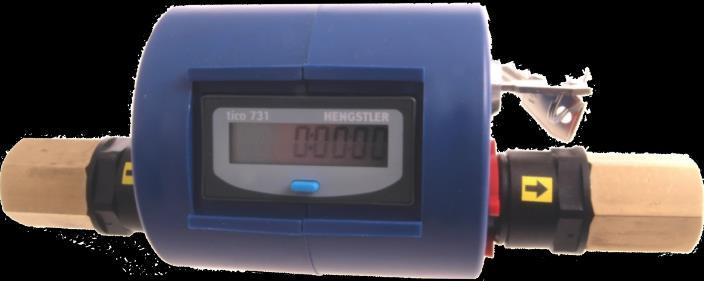

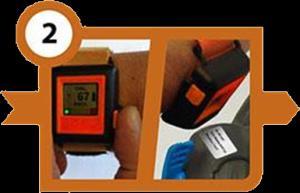

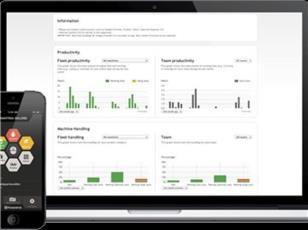

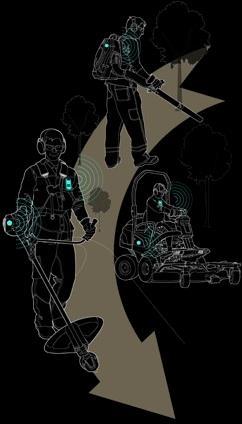

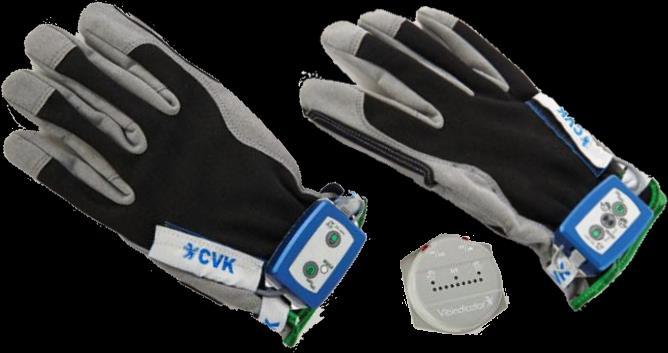

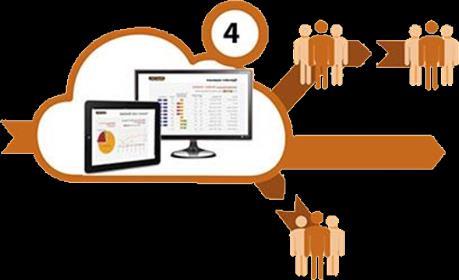

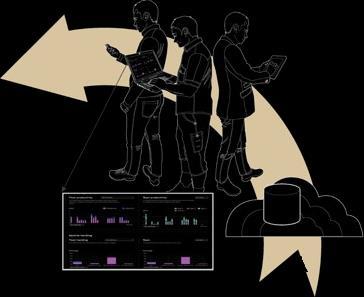

19 Automatiska mätsystem Husqvarna Fleet Services Maskinaktivera Pneumatisk & elverktygs tidtagning Maskinaktivera CVK Vibrationsmätande handskar Vibrationsaktivera Reactec HAVwear Vibrationsaktivera
